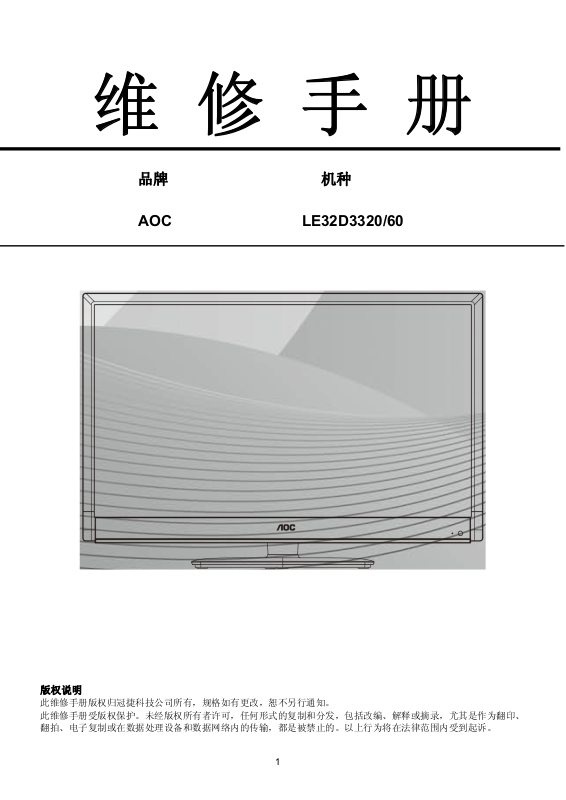

维 修 手 册
品牌 机种
AOC LE32D3320/60
版权说明
此维修手册版权归冠捷科技公司所有，规格如有更改，恕不另行通知。
此维修手册受版权保护。未经版权所有者许可，任何形式的复制和分发，包括改编、解释或摘录，尤其是作为翻印、
翻拍、电子复制或在数据处理设备和数据网络内的传输，都是被禁止的。以上行为将在法律范围内受到起诉。
1
变更说明
版本 发布尔日期 变更说明 对外机种名 对内机种名
A00 2012-11-28
首次发布
LE32D3320/60 G32C9ONTBXAC2N
2
目录
1. 技术规格 ---------------------------------------------------------------------------------------------------------------- 04
1.1一般规格 ------------------------------------------------------------------------------------------------------------ 04
1.2预设显示模式 ------------------------------------------------------------------------------------------------------ 05
2.操作说明 ----------------------------------------------------------------------------------------------------------------- 06
2.1 遥控器操作 --------------------------------------------------------------------------------------------------------- 06
2.2 控制面板和侧面信源接口 --------------------------------------------------------------------------------------- 08
2.3 菜单操作 ------------------------------------------------------------------------------------------------------------ 09
3.工厂模式调整 ----------------------------------------------------------------------------------------------------------- 16
4.电气方框图 -------------------------------------------------------------------------------------------------------------- 19
5.线路图 -------------------------------------------------------------------------------------------------------------------- 21
5.1 主板 -------------------------------------------------------------------------------------------------------------------- 21
5.2 电源板 ----------------------------------------------------------------------------------------------------------------- 39
5.3 按键板 ---------------------------------------------------------------------------------------------------------------- 44
5.4 遥控板 ---------------------------------------------------------------------------------------------------------------- 45
6.软体及 EDID 烧录 ------------------------------------------------------------------------------------------------------ 46
6.1 软体烧录 ------------------------------------------------------------------------------------------------------------- 46
6.2 EDID 烧录 ----------------------------------------------------------------------------------------------------------- 47
7.故障处理流程 ----------------------------------------------------------------------------------------------------------- 48
8.主要 IC 管脚及内部框图 ---------------------------------------------------------------------------------------------- 54
9. BOM ---------------------------------------------------------------------------------------------------------------------- 58
3
1.技术规格
1.1 一般规格
LE32D3320/60
顯示尺寸 697 (H) x 392 (V)
螢幕比例 16 : 9
解析度 1366 x 768
相容高畫質數位訊號
輸出入端子
USB 端子
HDMI 輸入端子
Jack for 音效輸入
VGA(RGB)端子
音效輸出端子 (Audio output) 1
SPDIF 訊號輸出 (RCA Coaxial) 1
色差影像輸入端子 (Compostite) 1
AV影像/聲音輸入端子(Shared with Y/Pb/Pr) 1
喇叭聲音輸出 10 W x 2
耗電量
工作電壓
額定電流
待機 <1W ( 在110V時)
消耗功率
機構規格
尺寸 (無腳座)mm 745(W) x 493(H) x 72(D)
尺寸 (含腳座)mm 745(W) x 516(H) x 180(D)
重量 (無腳座) Kg 8.38
重量 (含腳座) Kg 8.70
480I/P, 720P, 1080I/P
1
3
1
1
AC 110 V/ 60Hz
1.4A ( MAX )
50W
4
1.2 预设显示模式
电脑输入信号参照表
以下為本機列出所能提供顯示的作業模式，若以其他的顯示模式輸入，顯示器將停止工作或顯示不
正常的圖像品質，為了顯示最佳畫面，請選擇表格所列模式作業。
DVI /电脑 HDMI 输入信号参照表
5
2.操作说明
2.1 遥控器操作
按鈕 說明
電源鍵 開啟待機中的顯示器或關閉使用中的顯示器。
輸入選擇 以循環模式選擇訊號來源。
數字鍵 選擇某個頻道或輸入密碼。
數位節目表
音量調節 按音量+可增加音量，按音量-可減少音量。
立體/雙語(MTS)
選擇/調整/確認鍵
跳出(EXIT) 返回上一層選單。
多媒體功能鍵
進入目錄選單後需由功能選擇鍵▲/▼，調整鍵 / 及確認鍵，調整設定
值。
紅色、綠色、黃色、藍色。註：綠色在非 USB 模式下是切換到圖像模
式，在多媒體 USB 模式是切換到音樂瀏覽模式。
6
字幕 多媒體影片檔的字幕(需與多媒體檔案同名)開啟與關閉切換。
常用頻道 :√ 在常用頻道列表裡加入或 刪除目前觀看的頻道。在主
常用頻道
常用頻道
睡眠定時
Menu 頻道 的常用頻道項目，使用上下按鍵設定常 用頻道, 新增或刪
除依確認鍵作選擇。
常用頻道♥ : 依事先設定之"常用頻道”
依序循序觀看。
開重複按下這個按鍵，就可以設定睡眠自動關機時間為關
/10/20/30/40/50/60/90/120 分鐘(MIN)。
畫面靜止 可靜止畫面。再次按下按鍵，便可恢復。
影像模式 可選擇影像進階設定，模式有: 標準 / 鮮豔 /電影 / 節能模式 / 用戶。
上一個影片
下一個影片
快退
暫停/開始播放
停止播放
快進
目錄(MENU) 按目錄鍵，可開啓或關閉目錄 選單。
狀態顯示(INFO)
畫面比例(ZOOM)
顯示多媒體液晶顯示器目前的狀態，例如訊號輸入來源、狀態及頻道號
碼等。
縮放模式([16:9]、[4:3]、[1:1]、[放大1]或[放大2])。註: 畫面比例[1:1]
只會於HDMI、HDMI-DVI和VGA模式下顯示。
頻道 變換頻道。
靜音 靜止所有聲音或解除靜音。
兩台互換 目前頻道與上一個頻道互相切換。
7
2.2 控制面板和侧面信源接口
序号 说明
①
②
③
④
⑤
⑥
⑦
⑧
電源狀態指示燈
音量/調整鍵
選台/調整鍵
選單鍵
輸入選擇鍵
電源鍵
後方端子連接埠
側方端子連接埠
8
2.3 菜单操作
開 / 待機
1. 請確認電源線正確的連接到顯示器上，插頭也正確的插在插座上。
2. 接通電源，此時顯示器為待機狀態，狀態指示燈呈紅色。
3. 若要開機，請按一次電源鍵，狀態指示燈呈綠色。
開啓 / 關閉選單 ( 目錄 )
1. 開啓 /關閉目錄皆按目錄[MENU]鍵。
2. 進入主目錄選單後，按顯示器
3. 再按下顯示器音量 +- 或按遙控器調整鍵
音量調整
按住顯示器音量 + 鍵或遙控器音量 + 鍵，以增加音量；
按住顯示器音量 - 鍵或遙控器音量 - 鍵，以減少音量。
選擇訊號輸入模式
按輸入選擇 [
會出現選擇視窗，當出現選擇畫面時，可以再按輸入選擇 [
即可將畫面切換到您想選擇的輸入模式。
] 鍵以選擇訊號輸入模式，當不繼續按時，將自動輸入其模式，當連續按此鍵時，螢幕上
鍵或遙控器 選擇鍵，選擇欲調整的項目。
，進入次目錄選單或修正該選單設定值。
] 鍵或選擇鍵 選擇想要的訊號來源。
輸入切換模式
9
影像調整
您可依下列步驟進行設定：
1. 按目錄 [MENU]鍵顯示主選單。在主選單中選擇[影像 ]，再按 或 [確認] 按鈕進入次選單。
2. 按 或 按鈕選擇 [影像模式]、[亮度]、[對比度]、[ 色飽和度]、[色調]、[清晰度]、[雜訊抑制]、[色溫 ]或[螢
幕比例]等調整項目。
影像模式 :
在 [ 影像 ] 選單中，按
按鈕選擇 [影像模式]，再按 按鈕選擇 [標準]、[鮮艷]、[電影]、[節
能模式]或[用戶]。
亮度、對比度、色飽和度、色調、清晰度 :
在 [影像]選單中，按
按鈕選擇要調整的次選項，再按 按鈕調整設定。
雜訊抑制 :
在 [影像]選單中，按
按鈕選擇 [雜訊抑制]，再按 按鈕選擇 [ ]、[ 高 ]、[ 關 ] 或 [ 低 ]。
色溫 :
在 [影像]選單中，按
按鈕選擇 [色溫]，再按 按鈕選擇 [標準]、[冷色]或[暖色]。
螢幕比例 :
在 [影像]選單中，按
按鈕選擇 [螢幕比例]，再按 按鈕選擇 [16:9]、[4:3]、[1:1]、[放大 1]
或[放大 2]。
註 : 螢幕比例[1:1]只會於 HDMI、HDMI-DVI 和 VGA 模式下顯示。
10
聲音調整
您可依下列步驟進行設定：
1. 按目錄 [MENU]鍵顯示主選單。在主選單中選擇[聲音 ]，再按
或 [確認] 按鈕進入次選單。
2. 在聲音選單中，按
按鈕選擇 [聲音模式]、[平衡]、[ 高音]、[低音]、[音效模式]或[自動音量] 等
調整項目。
聲音模式 :
在 [聲音]選單中，按
按鈕選擇 [聲音模式]，再 按 按鈕選擇 [對白]、[用戶]、[標準]或[音樂]。
平衡、高音、低音 :
在 [聲音]選單中，按
按鈕選擇要調整的次選項，再按 按鈕調整設定。
音效模式 :
在 [聲音]選單中，按
按鈕選擇 [音效模式]，再按 按鈕選擇音效模式。
自動音量 :
在 [聲音]選單中，按
按鈕選擇 [自動音量]，再按 按鈕選擇 [開]或[關]。此項目提供穩定的
整體音量，同時減少聲音的波動。
功能設定
您可依下列步驟進行設定：
11
1. 按目錄 [MENU]鍵顯示主選單。在主選單中選擇[功能 ]，再按 或 [確認] 按鈕進入次選單。
2. 在功能選單中，按
按鈕選擇 [目錄語言]、[目錄顯示時間 ]、[睡眠定時]、[動態背光]、[背光控制]、
[ 兒童鎖]、[系統重置]或[韌體版本] 的調整項目。
目錄語言 :
在 [功能]選單中，按
按鈕選擇 [目錄語言]，再按 按鈕選擇 [繁體中文]或[英文]。
目錄顯示時間 :
在 [功能]選單中，按
按鈕選擇 [目錄顯示時間]，再按 按鈕選擇 10/20/30/40/50/60 秒。
睡眠定時 :
在 [功能]選單中，按
按鈕選擇 [睡眠定時]，再按 按鈕選擇關 /10/20/30/40/50/60/90/120
分鍾。
動態背光 :
在 [功能]選單中，按
按鈕選擇 [動態背光]，再按 按鈕選擇[開]或[關]。
背光控制 :
在 [功能]選單中，按
按鈕選擇 [背光控制]，再按 按鈕調整設定 0-10。
兒童鎖 :
1. 在 [功能]選單中，按
按鈕選擇 [兒童鎖]。
2. 輸入密碼，出廠密碼：0000。
3. 按
按鈕選擇要調整的選項。
• [頻道鎖定]: 被鎖定的頻道，在觀看前會出現詢問密碼視窗。
• [輸入源鎖定]: 當輸入源被鎖定後，若選擇該輸入源，會出現 [輸入已鎖定!]的提示訊息。
• [密碼設置]: 可設定新的密碼。
• [清除全部]: 可清除目前鎖定的頻道及輸入源。
系統重置 :
在 [功能]選單中，按
按鈕選擇 [系統重置]，再按 按鈕選擇 [是]或[否]，可恢復原廠設定值。
韌體版本 :
在 [功能]選單中，按
按鈕選擇 [韌體版本]，可查看目前韌體的版本。
12
電腦設定（只出現在選擇電腦做為輸入訊號源時）
您可依下列步驟進行設定：
1. 按輸入選擇 [
] 鍵顯示訊號源主選單。在選單中選擇 [電腦]，再按 或 [確認] 進入電腦模式。
2. 按目錄[MENU]鍵顯示主選單，在主選單中選擇[電腦 ]，再按
或 [確認] 按鈕進入次選單。
3. 按
4. 按
按鈕選擇 [自動調整]、[水平位置]、[垂直位置 ]、[時鍾(時序)]或[相位] 等調整項目。
按鈕調整數值。
USB 選單
影音
色差端子
HDMI 1
HDMI 2
HDMI 3
電腦
USB
您可依下列步驟進行設定：
1. 按遙控器上的輸入選擇鍵 [
] 顯示訊號源主選單。在選單中選擇 [USB]。
2. 進入[USB]的選單，使用遙控器的快速切換鍵[紅/ 綠/黃色]按鈕選擇要播放的多媒體內容(電影、音樂或相
片 )。
13
USB 電影
1. 在 USB 主畫面中，按
2. 按
3. 按
按鈕選擇影片，按 [確認]按鈕勾選檔案。
或 [ 跳出] 按鈕移至左邊選單中，按 按鈕選取播放選項，再按[確認]播放影片。
按鈕選擇資料夾後，按[確認 ]按鈕進入資料夾。
4. 選擇 [重覆]，可設定影片播放模式。
USB 音樂
1. 在 USB 主畫面中，按
2. 按
3. 按
按鈕選擇音樂，按 [確認]按鈕勾選檔案。
或 [ 跳出] 按鈕移至左邊選單中，按 按鈕選取播放選項，再按[確認]播放音樂。
按鈕選擇資料夾後，按[確認 ]按鈕進入資料夾。
4. 選擇 [設定]，可設定音樂播放模式。
14
USB 相片
1. 在 USB 主畫面中，按
2. 按
3. 按
按鈕選擇相片，按 [確認]按鈕勾選檔案。
或 [ 跳出] 按鈕移至左邊選單中，按 按鈕選取播放選項，再按[確認]播放相片。
按鈕選擇資料夾後，按[確認 ]按鈕進入資料夾。
15
x
y
3.工厂模式调整
白平衡调整：
此机种的 ADC 部分已免调，只需调整色温部分( Ypbpr/VGA’s Normal/Warm/Cool ).
色温调整步骤：
1. 进入工厂菜单(Menu+1+9+9+9).
2.以调整 Ypbpr_Normal 色温为例:
a.选择 item”Source”: Ypbpr 和 item “Color Temp”: Normal .
b.调整 gain of RGB 去满足色温规格
(COMPONENT mode: TIM = 314; PAT = 141(80IRE))
3. 以调整 VGA_Normal 色温为例:
a.选择 item”Source”: VGA 和 item “Color Temp”: Normal .
b.调整 RGB_gain 值去满足色温规格.
(VGA mode: TIM = 137; PAT = 141(80IRE))
(center)
(center)
Lv(center)
Normal/ (7500K) Warm/ (6500K) Cool / (9300K)
0.272 0.020 0.297 0.020 0.262 0.020
0.295 0.020 0.325 0.020 0.276 0.020
>300cd >300cd >300cd
注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！
16
工厂菜单说明
选项名称 调整范围 TV AV/S Comp HD PC 注释
Brand
Main-MCU ver 不可调整 o o o o o 发布软体 Main-MCU 版本
Bootloader ver
Sub-MCU ver
EEPROM ver 不可调整 o o o o o 发布软体 EEPROM 版本
Date
Model name
Scaler 不可调整 o o o o o Scaler 型号
Panel type
Current source 支持输入源 √ √ √ √ √
Auto color 执行动作 √ √ √ √ √
ADC Gain 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新，并可手动调整。
ADC Offset
Color temp. 支持色温 √ √ √ √ √
Scaler Gain 根据 IC SPEC √ √ √ √ √ Scaler Gain 值在白平衡调整时立即更新，并可手动调整。
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
根据 IC SPEC
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
√ √ √ √ √
客户名称
发布软体 Bootloader 版本
发布软体 Sub-MCU ver 版本
软体发布日期
对外机种名
屏的型号
当前进工厂时的输入源，该项可切换输入源，对应输入源的 ADC，色温，
Scaler 等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto
color 会对输入的 ADC 做自动矫正，调整 ADC Gain 和 Offset RGB 值。
在 Auto Color 做完立即更新，并可手动调整。
当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
的 Scaler Gain & Offset RGB 值等相关信息同步更新。
Scaler Offset
Burn in On/Off √ √ √ √ √
EEPROM Init
Back LIT time 不可调整 o o o o o
根据 IC SPEC
执行动作
√ √ √ √ √
√ √ √ √ √
Offset RGB 值在白平衡调整时立即更新，并可手动调整。
打开或关闭 Burn in 模式。当 Burn in 设置为 On 时它将响应工厂遥控器功
能；EEPROM Init 后默认为 On 状态；Reset 后默认为 Off。
实现的是初始化除了 HDCP key 和产品序列号以外的全部 EEPROM，如
主菜单的 OSD 默认值，工厂菜单的 ADC 数据，白平衡设定值，Black light
和 Language 等，同时把 Burn in 设置为 On，响应工厂遥控器功能，设置
输入源为 TV。
背光打开总计时，在 EEPROM Initial 或 Factory reset 后都清为 0，显示
值用十进制表示，当时间到达显示最大值时就不再变化。
17
Tot al ti me 不可调整 o o o o o
Black light 根据 IC SPEC * * * * * 设置背光灯的亮度
Language 支持语言 * * * * *
Energy LOGO On/Off * * * * *
Reset 执行动作 √ √ √ √ √
Exit
执行动作
√ √ √ √ √
备注：
1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；
2. 不同机型工厂模式项目略有增删；
3. 进工厂模式时 Burn in 自动关闭。
AC ON 主电源供电总计时，在 EEPROM Initial 或 Factory reset 后都清为
0，显示值用十进制表示，当时间到达显示最大值时就不再变化。
设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式
的 OSD 中的菜单语言也做相应的更改并将该值保存（仅北美向可选）
仅中国向有该项
实现的是复位除了 HDCP 和产品序列号，工厂菜单的 ADC 数据，白平衡
设定值，Black light，Language 和 Energy Logo 以外的全部 EEPROM 数
据，如主菜单的 OSD 默认值，并把用户菜单 Language 设置为工厂
Language，同时把 Burn in 设置为 Off，禁止响应工厂遥控器功能，设置
输入源为 TV。
退出工厂模式
18
4.电气方框图
主板框图
DDR3
128MbX16
NT5CB128M16BP-CG
DDRA
X16
DDR3
128MbX16
NT5CB128M16BP-CG
DDRB
X16
NOR FLASH
1MB
MX25L8006EM2I-12G
SPI
NAND
512Mbx8
NAND X8
YPBPR
AV2_CVBS_IN
AV1
SIDE AV2
VGA(PC)
TOPBOX Connector
TIF
HDMI*3
USB*3side
YPBPR2
AV3_CVBS_IN
RGB
CVBS
SIF
I2C
DEMOD
ITE9036E
HDMI_A/B/C/D
USB_A/B/C/D
SiS
SIS685
LVDS DUAL 10BIT(50/60Hz)
HP_L/R
CVBS OUT
SPDIF
I2S
I2C
EARPHONE
CVBS OUT
SPDIF
Karaoke DSP
I2C
PANEL
1920x1080
I2S
R
L
I2S Class D AMP
RJ45
ETH
Transceiver
RTL8201FL-VB-CG
RMII
IR/KEYPAD
INTERFACE
19
MIC X 2
I2S
I2S
Audio out
DACADC
Woofer
V_5V_
主板电源框图
I=3A
AUX
+12V(2A)
FB701
I=1.5A
V_12V
SIS _L CDV DD_ EN
+5V(3A)
R748
R749
FB704
I=0.05A I=0.05A
FB706
I=0.6A
FB705
FB707
I=0.6A
SIS_PSON
I=2.5A
U702
G9141
U711
G5725
U705
G1084
Q701
AON4421
V_5V
NC/FB4 27
NC/R4007
Q401
AON4421
(MOS)
R4023
(LDO)
(BUCK)
(LDO)
(MOS)
I=1.5A
I=0.5A
R710
R750
I=2.5A
LVDSVDD
R714
R769
R719
I=1A
V_3.3V_AUX
V_1.2V_AUX
V_1.5V
V_5V
I=1A
R752
R753
I=0.7A
R758
R759
I=0.7A
FB429
LVDSVDD#
U703
G1084
U701
TPS54319
U707
TPS54319
FB711
I=0.1A
U712
G9141
(LDO)
(BUCK)
(BUCK)
(LDO)
V_3.3V
R754
R715
I=1A
R703
R751
I=2A
R735
R762
I=2A
FB712
I=0.1A
DV33_MII
FB6001
FB107
I=0.5A
FB1002 FB1003
I=0.7A I=0.088A
U706
G9141
I=0.42A
V_1.2V
V_1.32V_CPU
R125R124
Aud3 A3
ASIC _3V3
V_3.3V_tuner
FB1005
I=0.24A
(LDO)
DV33
U709
G9141
(LDO)
U708
G9141
(LDO)
U710
G9141
R729
R725
I=0.42A
NC/R437
AVDD1P2_HSADCPLL
V_1.2V
R474
AVDD1P2_HDMI
R479
AVDD1P2_HDMIC
R406
AVDD1P2_MPLL
R418
AVDD1P2_USB
R419
AVDD1P2_USBCLK
R435
AVDD1P2_DDRPLL
R436
AVDD1P2_LPLL
(LDO)
FB1007
I=0.33A
FB1004
I=0.088A
FB1006
I=0.24A
V_1.2V_HSADC
R6083
I=0.1A
TU_3V3#
V_1.2_demod
V_1.8V_tuner
FB414
V_1.8V
R440
AVDD3P3_USB
R484
AVDD3P3_AUDIOHS
FB412
AVDD3P3_HSADC
FB413
AVDD3P3_HSADCBIAS
FB411
AVDD3P3_LVDS
R472
AVDD3P3_HDMI
R473
AVDD3P3_AUDIOIP
NC/R437
V_3.3V
Mam Power Consumption
Core Logic CPU (Main) 1.32V 2000mA
Core Logic (Main) 1.2V 2000mA
Core Logic )Aux) 1.2V 1000mA
ADC (Main) 1.2V 420mA
I/O (Main) 3.3V 450mA
I/O )Aux) 3.3V 90mA
DDR3 I/O ( Main) 1.5V 750mA(w/DDR3*2)
Power Consumption during Stanby Mode
Core Logic (Aux) 1.2V 100mA
I/O (Aux) 3.3V 15mA
+24V(1.5A)
FB703
FB1028
FB1026
FB6002
FB1505
AMP24V
AmbiGlow_V
U1021
AOZ1242
(BUCK)
FB1025
I=2A
USB_POWER
20
T P V ( Top Victory Electronic s Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
03. POWER DI AGRAM
Date
OEM MODEL
TPV MODEL
PCB NAME
715GXXXX-M0A-000-0050_V5_2. pcb
321Friday , February 03, 2012
Sheet
Size
C
Rev
A
称爹
称爹
>
of
<
5.线路图
5.1 主板 715G5499M01000005X
Power Connector
CN701
INVERTER_ON _OFF
1
BRIGHT_ADJ
2
3
4
5
6
7
8
9
10
11
12
CONN
(V_5V ON/OFF):
Normal: High
Stand_By: Low
R713
SIS_PSON
1K 1/16W 5%
BRIGHT ADJUST
BL_D IMMI NG
PWM2
INVERTER ON/OFF
INVERTER ON/OFF
H: OFF
L: ON
SIS_BL_EN_N
V_3.3V
C726
1uF 25V
Vout = 1x(1+R1/R2)=1.2V
FB701
1 2
120R/6000mA
FB703
1 2
120R/6000mA
R748 0R05 4A 1/4W
R749 0R05 4A 1/4W
+5VSB TO V_5V
V_5V_AUX
47K 1/16W 5%
4.7UF 16V
R711
C713
R712
47K 1/16W 5%
Q702
C715 1uF 16V
BC847C
GND
V_3.3V
R718
4.7K1/16W
R722
0R05 1/16W
R723
4.7K1/16W
V_3.3V
NC/10K 1/16W 5%
R727
BL_ON/OFF
U706
G9141T11U
1
2
IN
GND
SHDN3SET
4.7K1/16W
5
OUT
4
V_5V
V_5V
R728
1
2
3
6A max
R741
R742
R1
R2
V_12V
+24V
V_5V_AUX
Q701
D
D
D
D
D
D
G4S
AON4421
V_3.3V
NC/4.7K1/16W
GND
V_3.3V
NC/2.2K1/ 16W
GND
V_1.2V_HSADC
420mA(max)
250mA(typ)
220ohm 1/16W +/-1%
R731
R730
1Kohm 1/16W +/-1%
R710 0R05 4A 1/4W
8
R750 0R05 4A 1/4W
7
6
5
V_5V_AUX
R716
4.7K1/16W
R720
100R 1/16W 5%
Q703
BC847C
R726
2.2K1/16W
INVERTER_ON _OFF
Q704
BC847C
GND
C701 1uF 16V
GND
BRIGHT_ADJ
C724
NC/10UF 10V
GND
C727
10uF 16V
V_1.2V_HS ADC
C725
4.7uF 10V
GNDGNDGND
R701
1K 1/16W 5%
R704
NC/100K 1/16W
GND
GND
V_5V
3200mA(max)
2500mA(typ)
R729
Pow er_ON/OFF
Max:3.3V
Min: 0V
C714
+
220UF 16V
Bright_Adj
Max:3.3V
Min: 0V
0R05 4A 1/4W
R725
0R05 4A 1/4W
SIS_PSON
C782
+
NC/220UF 16V
L701
1.5UH
VIN_U701
L702
1.5UH
VIN_U707
V_1.2V
3000mA(max)
2000mA(typ)
Vout = 0.827x(R1+R2)/R2
C712
R705
4.7KOHM 1%
NC/1uF 25V
FB_U701
R706
10K 1/10W 1%
R755
0R05 1/10W
GND
V_1.32V_CPU
2000mA(max)
1450mA(typ)
Vout = 0.827x(R1+R2)/R2
C720
R737
6.04KOHM +-1% 1/ 10W
NC/1uF 25V
FB_U707
R733
10K 1/10W 1%
R761
0R05 1/10W
GND
V_5V
C718 1uF 16V
R1
100N 16V
R2
100N 16V
V_3.3V
1500mA(max)
1200mA(typ)
U703
G1084-33TU3Uf
VIN3VOUT
1
V_5V
0R05 4A 1/4W
0R05 4A 1/4W
R752
R753
U701 G5173R41D
VIN_U701
R756
R764
R763
R765
C7719 NC /100N16V
C775 N C/100N16V
C779 100N 16V
180K 1%
0R05 1/10W
VIN_U707
180K 1%
0R05 1/10W
FB_U701
FB_U707
C722 22uF 10V
C719 4.7uF 10V
C733 10uF
C783
10N 50V
C785
10N 50V
16
1
2
15
6
7
8
9
16
1
2
15
6
7
8
9
C776 NC/ 22uF 10V
10K 1/16W 5%
C704
100N 16V
C703
NC/10uF 10V
V_5V
GND
V_5V
NC/10uF 10V
GND
V_5V
V_5V_AUX
0R05 4A 1/4W
R758
100N 16V
C705
FB707
1 2
120R/6000mA
FB705
1 2
NC/120R /6000mA
FB704
120R/6000m A
FB706
120R/6000mA
C728
10uF 10V
SIS_PSON
NC/100R 1/16W 5%
0R05 4A 1/4W
R759
C737
C735
10uF 10V
SIS_PSON
NC/100R 1/16W 5%
C721 1uF 16V
12
C717 1uF 16V
12
C732 2.2UF 16V
C780 100N 16V
R708
R738
VIN3VOUT
U702
G9141T11U
1
IN
2
GND
SHDN3SET
4
R740 10K 1/16W 5%
1
U705
ADJ/GN D
1
OUT
U711
G5725ADJT11U
VIN
EN
2
R709
20K 1/16W 5%
R757
10K 1/16W 5%
R739
C784
470pF 50V
10K 1/16W 5%
R734
47K 1/16W 5%
R760
10K 1/16W 5%
R736
C787
470pF 50V
2
R721
R1
R724
R2
1.25(1+R2/R1)=Vout
1.25(1+27/120)=1.5 2
5
4
1(1+R1/R2)=Vout
1(1+2.37K/1.02K)=3 .32
LX
VFB
GND
R707
R717
L705
3
2.2uH
R768
5
R767
NC/22uF 10V
C786
NC/22uF 10V
C788
120R 1/10W 1%
27R 1/10W 1%
2.37K OHM 1% 1/16W
1K02 1%
10K +-1% 1/16W
C739
NC/1uF 25V
10K +-1% 1/16W
0.6(1+R1/R2)=Vout
0.6(1+10K/10K)=1.2
LX
VIN
VIN
LX
VIN
LX
BS
EN
FB
PG
GND
COMP
GND
RT
AGND
SS
E-Pad
17
GND
U707 G5173R41D
LX
VIN
VIN
LX
VIN
LX
BS
EN
FB
PG
GND
COMP
GND
RT
AGND
SS
E-Pad
17
GND
V_1.5V
R719
0R05 4A 1/4W
V_1.5V
750mA(max)
500mA(typ)
V_3.3V_AUX
R714
0R05 4A 1/4W
V_3.3V_AUX
50mA(max)
32mA(typ)
V_1.2V_AUX
R769
0R05 4A 1/4W
V_1.2V_AUX
500mA(max)
310mA(typ)
10
11
12
13
14
3
4
5
10
11
12
13
14
3
4
5
C706
100N 16V
R702
NC/100K 1/16W 5%
C707
100N 16V
R732
NC/100K 1/16W 5%
V_1.2V
0R05 4A 1/4W
0R05 4A 1/4W
R703
R751
C729
C708
GND
22uF 10V
C709
NC/10uF 10V
C711
22uF 10V
V_1.32V_CPU
0R05 4A 1/4W
0R05 4A 1/4W
R735
R762
C734
C710
GND
22uF 10V
C736
NC/10uF 10V
C738
22uF 10V
V_3.3V
NC/0R05 4A 1/ 4W
0R05 4A 1/4W
R754
R715
2
C716
22uF 10V
C731
NC/22uF 10V
GND
21
T P V ( Top Vic tory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
04. POWER SY STEM
Date
OEM MOD EL
TPV MODEL
PCB NAME
715GXXXX-M0A-000-0050_V5_2.pcb
421Friday , February 24, 2012
Sheet
C
Size
A
Rev
<
称爹
称爹
of
>
XOS C I
XOS C O
R401
33 OHM 1/16W
R485
NC/1M 1/16W
GND
X401
24.576MHZ
1
3
2 4
GND
GND
R422 6K8 1/ 16W 5%
R424 6K8 1/ 16W 5%
R426 6K8 1/ 16W 5%
R429 6K8 1/16W 5%
GPIO23
R432 6K8 1/16W 5%
R427 1K 1/16W 5%
R428 1K 1/16W 5%
GND
R438 4.7K1/16W
R439 4.7K1/16W
R471 NC/4K7 1/16W 5%
R492 NC/4K7 1/16W 5%
XOSC O _R
C402
27P 50V
CLOCK OSC
ENTEST
ENDEBUG
SIS_SPI_CLK
R430 NC/0R 05 OHM
R433 0R05 1/16W
default:short 2-3
C406 NC/ 470pF 50V
C405 NC/ 470pF 50V
GND
C401
27P 50V
GND
HW Trap
V_3.3V_AUX
GND
HSGPIO23 IS HW TRAP, AND CAN NOT BE USED
AS OTHER FUNCTION
RX/TX Buffer
RS232 / I2C pull High
SIS_UARTA_TX
SIS_UARTA_RX
C404 470pF 50V
C403 470pF 50V
GND
SIS_MS_SCL_A
SIS_MS_SDA_A
FT232_TX
FT232_RX
V_3.3V
FT232_TX
FT232_RX
KEYPAD_PWR KEY_SIS_N
SIS_PSON
LED_R
VGA_WAKE_R
LED_G
SIS_LCDVDD _EN
L/R_SYNC
USB_CHARGE
AUDIO_CNTL
TP510
USB0_OC
HP_DET
CODE_FLASH _WP_N
CODE_FLASH _WP_N_2
SIS_DEMODRST
SIS_MUTE_SP
SIS_AMP_EN
USB1_PWR_EN
DDR_RESET_N
GPIO_RST
RMII_RESET_N
VGA_WAKE_V
SWCTRL
SYS_EEPROM_WP
SIS_BL_EN_N
MIC_DET
PWM2
DSP_RESET
SCL1
SDA1
AV_CVBSO
TP505
TP509
100R 1/16W 5%
R516
0R05 1/16W
R550
0R05 1/16W
R533
NC/0R 05 OHM
R529
NC/0R 05 OHM
R407
33 OHM 1/16W
R411
33 OHM 1/16W
R460
NC/0R05 OHM
R417
0R05 1/16W
R423
33 OHM 1/16W
R425
33 OHM 1/16W
R431
33 OHM 1/16W
R434
GPIO21
GPIO22
XOS C I
XOS C O
AUX_PWROK
MAIN _PWR OK
ENTEST
ENDEBUG
GPIO1
GPIO3
GPIO4
GPIO5
GPIO6
GPIO7
GPIO8
DEBUG0
DEBUG1
DEBUG2
DEBUG3
DEBUG4
DEBUG5
GPIO15
GPIO16
GPIO17
GPIO18
GPIO19
GPIO20
GPIO21
GPIO22
GPIO23
GPIO24
GPIO25
GPIO26
GPIO27
GPIO28
GPIO29
GPIO30
GPIO31
GPIO32
GPIO33
GPIO34
GPIO35
U401A
SIS685
Y33
OSCI
Y34
OSCO
AJ32
AUX_PWROK
AH31
PWRBTN_N
AH32
PS_ON
AH33
MAIN _PW R OK
AG30
ENTEST
AF31
PWM1/ENDEBUG
AP27
HSAGPIO0/VGA_WAKE
AN27
HSAGPIO1
AK26
HSAGPIO2/LCDVD D_EN
AM27
HSAGPIO3
AL27
HSAGPIO4
AP28
HSAGPIO5/AUD IO_CNTL
AN28
HSAGPIO6
AM28
HSAGPIO7
AK27
HSAGPIO8/HP_DET
AP29
HSAGPIO9/DEBU G0
AK28
HSAGPIO10/DEBUG1
AN29
HSAGPIO11/DEBUG2
AK29
HSAGPIO12/DEBUG3
AM29
HSAGPIO13/DEBUG4
AP30
HSAGPIO14/DEBUG5
AN30
HSAGPIO15/CF _WP_N
AL29
HSAGPIO16/DF _WP_N
AP31
HSAGPIO17/DEMOD_RST
AN31
HSAGPIO18/SPK_MUTE
AM31
HSAGPIO19/SPK_EN
AM30
HSAGPIO20
AN32
HSAGPIO21
AL30
HSAGPIO22
AM32
HSAGPIO23/HW_ TRAP
AK30
HSAGPIO24/DDR _RST
AM33
HSAGPIO25
AL33
HSAGPIO26/RMII_R ST
AL34
HSAGPIO27
AL31
HSAGPIO28
AK32
HSAGPIO29
AK31
HSAGPIO30/BL_EN_N
AK33
HSAGPIO31
AF30
HVAGPIO32/UARTB_RX
AF32
HVAGPIO33/UARTB_TX
AF33
HVAGPIO34/PWM2
AF34
HVAGPIO35/PWM3/BL_EN
CVBSO
A24
AV_CVBSO
CLOCK
MISC
SPI
IR
RS232
I2C
DDC
USB
LVDS
SPI_CLK
SPI_DO
SPI_DI
SPI_CS0_N
SPI_CS1_N
UARTA_TX
UARTA_RX
I2CMA_SCL
I2CMA_SDA
HDMIA_SCL
HDMIA_SDA
HDMIB_SCL
HDMIB_SDA
HDMIC_SCL
HDMIC_SDA
HDMID_SCL
HDMID_SDA
VGA_SCL
VGA_SDA
USBA_DP
USBA_DM
USBB_DP
USBB_DM
USBC_DP
USBC_DM
USBD_DP
USBD_DM
USB_REXT
USB_BIAS_REXT
LVDSA_TX0P
LVDSA_TX0N
LVDSA_TX1P
LVDSA_TX1N
LVDSA_TX2P
LVDSA_TX2N
LVDSA_TX3P
LVDSA_TX3N
LVDSA_TX4P
LVDSA_TX4N
LVDSA_CLKP
LVDSA_CLKN
LVDSB_TX0P
LVDSB_TX0N
LVDSB_TX1P
LVDSB_TX1N
LVDSB_TX2P
LVDSB_TX2N
LVDSB_TX3P
LVDSB_TX3N
LVDSB_TX4P
LVDSB_TX4N
LVDSB_CLKP
LVDSB_CLKN
LVDS_EXTSWING
LRSYNC _MEMC
SIS_SPI_ CLK_R
AJ31
SIS_SPI_ DO_R
AK34
FLASH_SPI_DI _R
AJ30
SIS_SPI_CS0_N _R
AJ34
SIS_SPI_CS1_N _R
AJ33
AG33
IR
SIS_UARTA_TX
AH30
SIS_UARTA_RX
AG34
SIS_MS_SCL_A_R
A9
SIS_MS_SDA_A_R
B9
SIS_HDMIA_SC L_R
AE32
SIS_HDMIA_SD A_R
AE31
SIS_HDMIB_SC L_R
AC33
SIS_HDMIB_SD A_R
AD34
SIS_HDMIC _SCL_R
AB32
SIS_HDMIC_SDA_R
AB33
Y32
AA34
SIS_VGA_SC L_R
AH34
SIS_VGA_SD A_R
AG32
H4
H3
J2
J1
K4
K3
L2
L1
USB_REXT
G1
USB_BIAS
G2
AA3
AA4
AB1
AB2
AC3
AC4
AE3
AE4
AF1
AF2
AD1
AD2
AG3
AG4
AH1
AH2
AJ3
AJ4
AL3
AL4
AN3
AN4
AK1
AK2
SIS_LVDS_SWI NG
AK5
Y5
TEST
W5
R402 33 OHM 1/16W
R403 33 OHM 1/16W
R404 33 OHM 1/16W
R405 33 OHM 1/16W
R461 33 OHM 1/16W
I2C
R408 33 OHM 1/16W
R409 33 OHM 1/16W
R410 33 OHM 1/16W
R412 33 OHM 1/16W
R413 33 OHM 1/16W
R414 33 OHM 1/16W
R415 33 OHM 1/16W
R416 33 OHM 1/16W
R420 33 OHM 1/16W
R421 33 OHM 1/16W
SIS_SPI_CLK
SIS_SPI_DO
FLASH_SPI_DI
SIS_SPI_CS0_N
SIS_SPI_CS1_N
IR_SIS
SIS_MS_SCL_A
SIS_MS_SDA_A
SIS_HDMIA_SCL
SIS_HDMIA_SDA
SIS_HDMIB_SCL
SIS_HDMIB_SDA
SIS_HDMIC_SCL
SIS_HDMIC_SDA
SIS_VGA_SCL
SIS_VGA_SDA
SIS_USBA_DP
SIS_USBA_DN
SIS_USBB_DP
SIS_USBB_DN
SIS_USBC_DP
SIS_USBC_DN
SIS_USBD_DP
SIS_USBD_DN
SIS_LVDSA_TX0_DP
SIS_LVDSA_TX0_DN
SIS_LVDSA_TX1_DP
SIS_LVDSA_TX1_DN
SIS_LVDSA_TX2_DP
SIS_LVDSA_TX2_DN
SIS_LVDSA_TX3_DP
SIS_LVDSA_TX3_DN
SIS_LVDSA_TX4_DP
SIS_LVDSA_TX4_DN
SIS_LVDSA_CLK_DP
SIS_LVDSA_CLK_DN
SIS_LVDSB_TX0_DP
SIS_LVDSB_TX0_DN
SIS_LVDSB_TX1_DP
SIS_LVDSB_TX1_DN
SIS_LVDSB_TX2_DP
SIS_LVDSB_TX2_DN
SIS_LVDSB_TX3_DP
SIS_LVDSB_TX3_DN
SIS_LVDSB_TX4_DP
SIS_LVDSB_TX4_DN
SIS_LVDSB_CLK_DP
SIS_LVDSB_CLK_DN
SIS_LRSY NC_MEMC
LVDS & USB
SIS_LVDS_SWI NG
USB_REXT
USB_BIAS
MAIN_PWROK
R450 6.04K 1%
R454 499 OHM +-1% 1/16W
R458 6.04K 1%
GND
V_3.3V
10K 1/16W 5%
R442
D402
1N4148W
MAIN _PWR OK
NC/20K OHM
C409
R455
1uF 10V
GND
FS2 Debug
(Bottom Vertical)
DEBUG0
R443
DEBUG2
NC/0R05 OHM
0R05 1/16W
default:short 2-3
LOCAL SHIELDING
DEBUG1
DEBUG4
DEBUG5_H
DEBUG5
DEBUG5_L
DEBUG3
R456
CN4506
SHIELD
R444 1K 1/16W 5%
R446 1K 1/16W 5%
R447 1K 1/16W 5%
R451 1K 1/16W 5%
R452 1K 1/16W 5%
R457 1K 1/16W 5%
R459 1K 1/16W 5%
1
2
3
4
5
GND
V_3.3V_AUX
NC/3. 3K 1/16W
DEBUG3
DEBUG1
DEBUG4
DEBUG2
DEBUG0
GND
HEAT SINK
V_3.3V_AUX
R448
R453 NC/33 OH M 1/16W
CN4507
1
2
HEAT SINK
X90T8016 2
GND
CN411
NC/CONN
1
2
3
4
5
6
7
RESET IC Function
V_5V_AUX
V_3.3V_AUX
R4155 0R05 OHM
89
GND
R4153 N C/1K 1/10W 1%
R4154
NC/6K8 1/ 10W 1%
GND
AZ809ANSTR-E1
3
Vcc
Reset IC
2.93V Action
U410
RESET
GND
V_3.3V_AUX
NC/10K 1/16W 5%
R441
D401
NC/1N 4148W
2
1
GND
AUX_PWROK_R C
R4156 100K 1/16W 5%
C407
NC/22uF 10V
GND
GND
絬 隔 瓜 絪 腹
Key Component
GND
T P V ( Top Victory Electronics Co . , Ltd. )
05. SIS691_MISC&OU TPUT
Date
R445
33 OHM 1/16W
R449 NC /0R05 1/10W
AUX_PWROK
OEM MODEL
TPV MOD EL
PCB NAME
715GXXXX-M0A-000-0050_V5_2.pcb
Sheet
521Friday , March 16, 2012
Size
C
Rev
A
<
称爹
称爹
of
>
22
HDMIA_R X0_DP
HDMIA_R X0_DN
HDMIA_R X1_DP
HDMIA_R X1_DN
HDMIA_R X2_DP
HDMIA_R X2_DN
HDMIA_RX_CLK_DP
HDMIA_RX_CLK_DN
HDMIB_R X0_DP
HDMIB_R X0_DN
HDMIB_R X1_DP
HDMIB_R X1_DN
HDMIB_R X2_DP
HDMIB_R X2_DN
HDMIB_RX_CLK_DP
HDMIB_R X_CLK_DN
HDMIC _RX0_DP
HDMIC _RX0_DN
HDMIC _RX1_DP
HDMIC _RX1_DN
HDMIC _RX2_DP
HDMIC _RX2_DN
HDMIC _RX_CLK_DP
HDMIC_RX_CLK_DN
HDMI_CEC
HDMI_RSET
HDMIA_5VDET
HDMIB_5VDET
HDMIC_5VDET
SIS_HD MIA_HPD
SIS_HD MIB_HPD
SIS_HDMIA_ARC
SIS_HDMIB_ARC
SIS_HDMIC_ARC
W34
AE33
AD32
AC34
AA32
AE34
AD33
AB34
AA33
AD31
AC31
AB31
AA31
L31
L32
G31
G32
C31
C32
R31
R32
M33
M34
H33
H34
D33
D34
T33
T34
N31
N32
J31
J32
E31
E32
U31
U32
P33
P34
K33
K34
F33
F34
V33
V34
Y31
U401B
SIS685
HDMIA_RXP0
HDMIA_RXN0
HDMIA_RXP1
HDMIA_RXN1
HDMIA_RXP2
HDMIA_RXN2
HDMIA_RXCP
HDMIA_RXCN
HDMIB_RXP0
HDMIB_RXN0
HDMIB_RXP1
HDMIB_RXN1
HDMIB_RXP2
HDMIB_RXN2
HDMIB_RXCP
HDMIB_RXCN
HDMIC_RXP0
HDMIC_RXN0
HDMIC_RXP1
HDMIC_RXN1
HDMIC_RXP2
HDMIC_RXN2
HDMIC_RXCP
HDMIC_RXCN
HDMID_RXP0
HDMID_RXN0
HDMID_RXP1
HDMID_RXN1
HDMID_RXP2
HDMID_RXN2
HDMID_RXCP
HDMID_RXCN
HDMI_CEC
HDMI_RSET
HDMIA_5VDET
HDMIB_5VDET
HDMIC_5VDET
HDMID_5VDET
HDMIA_HPD
HDMIB_HPD
HDMIC_HPD
HDMID_HPD
HDMIA_ARC
HDMIB_ARC
HDMIC_ARC
HDMID_ARC
HDMI
HIGH
SPEED
ANALOG
VIDEO
INPUT
YPP_FBI0/HSMGPIO43
YPP_FBI1/HSMGPIO44
KEYPAD
ANALOG
VIDEO
INPUT
AV_Y4_TUNER_CVBS
YPP_R0
YPP_RREF
YPP_G0
YPP_GREF
YPP_B0
YPP_BR EF
YPP_R1
YPP_G1
YPP_B1
YPP_SO G1
YPP_R2
YPP_G2
YPP_B2
YPP_SO G2
YPP_HS0
YPP_VS 0
YPP_REXT
YPP_FILT
KEY0
KEY1
KEY2
KEY3
KEY4
KEY5
KEY6
KEY7
AV_Y0
AV_C0
AV_Y1
AV_C1
AV_Y2
AV_Y3
YPP_R0
A26
YPP_RREF
B26
YPP_G0
A27
YPP_GR EF
B27
YPP_B0
A28
YPP_BREF
B28
YPP_R2
C26
YPP_G2
C27
YPP_B2
C28
YPP_SOG2
A29
D26
D27
D28
R582 330 OHM 1/16W
B29
YPP_HS0
D29
YPP_VS0
C29
YPP_REXT
A31
YPP_FI LT
G28
C13
E12
A8
B8
C8
E8
D8
E9
B7
A7
B24
F26
C24
E25
C25
A25
SIS_XAIY 4
B25
C411 NC/4 7pF 50V
C412 NC/4 7pF 50V
C413 NC/4 7pF 50V
V_1.2V_HSADC
R465 100R 1/ 16W 5%
R466 100R 1/ 16W 5%
R467 6.04K 1%
C410
4700P 50V
V_3.3V
R469
4.7K1/16W
C4012
47NF 16V
GND
GND
VGA_HSY NC
VGA_VSYNC
GND
AVDD1P2_HSAD CPLL
KEYPAD0_SIS
KEYPAD1_SIS
LIGHT_SENSOR
SIS_XAIY2SIS_H DMIC_HPD
SIS_XAIY3
HDMI
HDMIA_ARC
HDMIB_ARC
HDMIC_ARC
VGA
YPP_R0
YPP_G0
YPP_B0
YPP_RR EF
YPP_GREF
YPP_BREF
YPbPr
YPP_R2
YPP_G2
YPP_SO G2
YPP_B2
C414 47NF 16V
C415 47NF 16V
C416 47NF 16V
C424 47NF 16V
C426 47NF 16V
C428 47NF 16V
C429 47NF 16V
C431 47NF 16V
C432 47NF 16V
AYPP_R0
AYPP_G0
AYPP_B0
AYPP_R2
AYPP_G2
AYPP_SOG2
AYPP_B2
C435
NC/82pF 50V
GND
V_5V
R486 NC /1.2K 1/16W 1%
R491 NC /1.2K 1/16W 1%
R487 NC /1.2K 1/16W 1%
R4039 NC /100K1/16W
R4040 NC /100K1/16W
R4038 NC /100K1/16W
GND
AYPP_R2
AYPP_G2
AYPP_B2
C4022 1uF 25V
R4041 82R 1%
R4042 82R 1%
GND
1 2FB401 60R 0.6A
1 2FB402 60R 0.6A
1 2FB403 60R 0.6A
R587 47R +-1% 1/16W
R588 47R +-1% 1/16W
R589 47R +-1% 1/16WC427 47NF 16V
R590 47R +-1% 1/16W
R591 47R +-1% 1/16W
R477 330 OHM 1/16W
R592 47R +-1% 1/16W
R4020 NC/75 OHM
R4019 NC/75 OHM
R4021 NC/75 OHM
R489 180R 1%
R490 180R 1%C4023 1uF 25V
R515 180R 1%C4024 1uF 25V
R4043 82R 1%
VGA_R_SIS
VGA_G_SIS
VGA_B_SIS
VGA_R0_REF
VGA_G0_REF
VGA_B0_REF
YPbPr2_Pr_SIS
YPbPr2_Y_SI S
YPbPr2_Pb_SIS
GND
SIS_HDMIA_AR C
SIS_HDMIB_AR C
SIS_HDMIC_ARC
AYPP_R0
AYPP_G0
AYPP_B0
V_3.3V_AUX
27K 1/10W 5%
FORO PLUGGING-IN RINGING
C439 100nF 50V
C440 100nF 50V
C573 100nF 50V
GND
R45 NC/75 OHM
R43 NC/75 OHM
R44 NC/75 OHM
GND
R483
HDMIA_5VDET
HDMIB_5VDET
HDMIC_5VDET
D403
HDMI_CEC
1N4148W
HDMI_RSET
R488
499 OHM +-1% 1/16W
GND
CVBS
23
TUNER_CVBS
R480
0R05 1/10W
C437 NC /330PF 50V
R481 NC/75 OH M
絬 隔 瓜 絪 腹
Key Component
C438 NC/330PF 50V
GND
T P V ( Top Victory Electronics Co . , Ltd. )
06. SIS6 91_VIDEO INTER FACE
Date
C436 47NF 16V
R482 N C/75 OHM 1/16W
SIS_XAIY 4SIS_AIY4
OEM MODEL
TPV MOD EL
PCB NAME
715GXXXX-M0A-000-00 50_V5_2.pcb
Sheet
621Friday, February 24, 2012
of
Size
Rev
称爹
Custom
A
<
称爹
>
YPbPr12_R
YPbPr12_L
LINE_I N_R2
LINE_I N_L2
PC_AUD IO_R
PC_AUD IO_L
C449 1uF 25V
C450 1uF 25V
C4011
1uF 10V
GND
C447 1uF 25V
USB1_OC
USB_PWR _EN
USB2_OC
AC_OFF_DE
RST_AL
AV1_CTL
USB3_OC
DSP_IRQ
TS_F AIL
R493 33K 1/ 16W
R494 33K 1/ 16W
R514 33K 1/ 16W
R513 33K 1/ 16W
R4022 33K 1/16W
R495 33K 1/ 16W
R496 33K 1/ 16W
C443 10uF 16V
C445 10uF 16V
C446 10uF 16V
GND
CI Function
GND
TP410
TP411
YPbPr12_R _R
YPbPr12_L_R
PC_AUD IO_R_R
PC_AUD IO_L_R
VREFAD C
VREFD AC
VCM
7/25 modify
GPIO49
GPIO50
GPIO51
GPIO52
GPIO53
GPIO54
GPIO55
GPIO56
GPIO57
U401C
SIS685
A4
LINE_I N_R1
B4
LINE_I N_L1
D4
LINE_I N_R2
E4
LINE_I N_L2
D3
LINE_I N_R3
C3
LINE_I N_L3
D2
LINE_I N_R4
C2
LINE_I N_L4
F5
LINE_I N_R5
E5
LINE_I N_L5
E7
VREFAD C
C7
VREFD AC
C6
VCM
D7
AGNDREF
VIDEO
DIGITAL_INPUT/
CAM BUS
D18
HSMGPIO47/C I_DAT0
E18
HSMGPIO48/C I_DAT1
F17
HSMGPIO49/C I_DAT2
B23
HSMGPIO50/C I_DAT3
C22
HSMGPIO51/C I_DAT4
C23
HSMGPIO52/C I_DAT5
B22
HSMGPIO53/C I_DAT6
F21
HSMGPIO54/C I_DAT7
E19
HSMGPIO55/CI_ADDR0
A17
HSMGPIO56/CI_ADDR1
B17
HSMGPIO57/CI_ADDR2
D20
HSMGPIO58/CI_ADDR3
C18
HSMGPIO59/CI_ADDR4
A18
HSMGPIO60/CI_ADDR5
C19
HSMGPIO61/CI_ADDR6
B19
HSMGPIO62/CI_ADDR7
C21
HSMGPIO63/CI_ADDR8
B21
CI_ADDR9
E23
CI_ADDR10
E22
CI_ADDR11
A19
CI_ADDR12
A20
CI_ADDR13
B20
CI_WEN
D22
CI_OEN
E20
CI_WAITN
B18
CI_R ESET
C20
CI_IRQN
E21
CI_CE1N
A22
CI_IORDN
A21
CI_IOWRN
E17
CI_CD2N
A23
CI_CD1N
C17
HSMGPIO45
E16
HSMGPIO46
AUDIO
INPUT/OUTPUT
LINE_OU T_R1
LINE_OU T_L1
LINE_OU T_R2
LINE_OU T_L2
AUDIO
INPUT
SIF
SPDIF OUTPUT
AUDIO
OUTPUT
STREAM
TRANSPORT
INPUT
SPDIF_OU T
I2S_OUT_CLK
I2S_MCLK
I2S_OUT_WS
I2S
I2S_OUT_SD0
I2S_OUT_SD1
I2S_OUT_SD2
I2S_OUT_SD3_SI FO
TS_D AT0
TS_DAT1/HSMGPIO36
TS_DAT2/HSMGPIO37
TS_DAT3/HSMGPIO38
TS_DAT4/HSMGPIO39
TS_DAT5/HSMGPIO40
TS_DAT6/HSMGPIO41
TS_DAT7/HSMGPIO42
TS_VALID
TS_F RA ME
CATS_DAT0
CATS_DAT1
CATS_DAT2
CATS_DAT3
CATS_DAT4
CATS_DAT5
CATS_DAT6
CATS_DAT7
CATS_CLK
CATS_VALID
CATS_FRAME
HP_R
HP_L
SPK_R
SPK_L
TS_CLK
SIF
A5
B5
A6
B6
E1
E2
F2
F1
SIF
F25
B12
I2S_OUT_CLK_R
C10
I2S_MCLK_R
A11
I2S_OUT_WS_R
E10
B10
I2S_OUT_SD1_R
C9
A10
D10
SIS_TS_DATA0
C11
SIS_TS_DATA1
E11
SIS_TS_DATA2
A13
SIS_TS_DATA3
E13
SIS_TS_DATA4
B13
SIS_TS_D5_UR_CTS
D14
SIS_TS_D6_UR_CTS
E14
SIS_TS_DATA7
D12
SIS_TS_CLK
C12
SIS_TS_VALID
A12
SIS_TS_FRAME
B11
A15
B14
A14
C16
D16
B16
E15
A16
C15
B15
C14
GND
R553 NC /0R05 OH M
R560 NC /0R05 OH M
C444 220N 10VC448 1uF 25V
R497 33R 1/10W 5%
R498 0R05 1/ 16W
R499 0R05 1/ 16W
R500 0R05 1/ 16W
R501 0R05 1/ 16W
R502 33 OHM 1/16W
R503 33 OHM 1/16W
R504 33 OHM 1/16W
R505 33 OHM 1/16W
R506 33 OHM 1/16W
R507 33 OHM 1/16W
R508 33 OHM 1/16W
R509 33 OHM 1/16W
R510 100R 1/ 16W 5%
R511 33 OHM 1/16W
R512 33 OHM 1/16W
SIS_HP_R
SIS_HP_L
TUN ER _SI F
SIS_LIN E_OUT_R1
SIS_LIN E_OUT_L1
SIS_SPDIF O
SIS_I2S_OUT_CLK
SIS_I2S_MCLK
SIS_I2S_OUT_WS
SIS_I2S_OUT_SD1
TS_D ATA0
TS_D ATA1
TS_D ATA2
TS_D ATA3
TS_D ATA4
TS_D ATA5
TS_D ATA6
TS_D ATA7
TS_CLK
TS_VALID
TS_F RAME
24
T P V ( Top Victory Electronic s Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
07. SIS691_AU DIO/TS INTERF ACE
Date
OEM MOD EL
TPV MO DE L
PCB NAME
715GXXXX-M 0A - 000-0050_V5_2.pc b
721Friday , Decem ber 16, 2011
Sheet
B
Size
Rev
A
<
称爹
称爹
of
>
GND
V_1.5V
DDRA_DQM0
DDRA_DQM1
DDRB_DQM0
DDRB_DQM1
DDRA_DQS0_DP
DDRA_DQS0_DN
DDRA_DQS1_DP
DDRA_DQS1_DN
DDRB_DQS0_DP
DDRB_DQS0_DN
DDRB_DQS1_DP
DDRB_DQS1_DN
DDRA_DQ0
DDRA_DQ1
DDRA_DQ2
DDRA_DQ3
DDRA_DQ4
DDRA_DQ5
DDRA_DQ6
DDRA_DQ7
DDRA_DQ8
DDRA_DQ9
DDRA_DQ10
DDRA_DQ11
DDRA_DQ12
DDRA_DQ13
DDRA_DQ14
DDRA_DQ15
DDRB_DQ0
DDRB_DQ1
DDRB_DQ2
DDRB_DQ3
DDRB_DQ4
DDRB_DQ5
DDRB_DQ6
DDRB_DQ7
DDRB_DQ8
DDRB_DQ9
DDRB_DQ10
DDRB_DQ11
DDRB_DQ12
DDRB_DQ13
DDRB_DQ14
DDRB_DQ15
DDR_CMPP
R517
49.9 OH M 1/16W 1%
DDR_VREF
DDR_VREF
R524
1K 1/10W 1%
C451
100N 16V
GND
DDR_VREF
1K 1/10W 1%
R525
AP8
AP7
AP23
AP24
AK9
AJ9
AL6
AM6
AJ22
AK22
AM25
AL25
AP10
AP9
AM9
AL9
AN8
AM8
AL8
AJ8
AP5
AM5
AP6
AN6
AM7
AL7
AK7
AJ7
AP21
AP22
AM22
AL22
AN23
AM23
AL23
AJ23
AP26
AM26
AP25
AN25
AM24
AL24
AK24
AJ24
AL26
AN10
AN21
C478
100N 16V
U401D
SIS685
DDRA_DQM0
DDRA_DQM1
DDRB_DQM0
DDRB_DQM1
DDRA_DQS0
DDRA_DQS0N
DDRA_DQS1
DDRA_DQS1N
DDRB_DQS0
DDRB_DQS0N
DDRB_DQS1
DDRB_DQS1N
DDRA_DQ0
DDRA_DQ1
DDRA_DQ2
DDRA_DQ3
DDRA_DQ4
DDRA_DQ5
DDRA_DQ6
DDRA_DQ7
DDRA_DQ8
DDRA_DQ9
DDRA_DQ10
DDRA_DQ11
DDRA_DQ12
DDRA_DQ13
DDRA_DQ14
DDRA_DQ15
DDRB_DQ0
DDRB_DQ1
DDRB_DQ2
DDRB_DQ3
DDRB_DQ4
DDRB_DQ5
DDRB_DQ6
DDRB_DQ7
DDRB_DQ8
DDRB_DQ9
DDRB_DQ10
DDRB_DQ11
DDRB_DQ12
DDRB_DQ13
DDRB_DQ14
DDRB_DQ15
DDR_CMPP
DDRA_VREF
DDRB_VREF
CLOSE TO DDRA & DDRBCLOSE TO DIVIDER
100N 16V
C479
DDRA_CLK
DDRA_CLKN
DDRB_CLK
DDRB_CLKN
DDRA_RASN
DDRA_CASN
DDRA_WEN
DDRA_CSN
DDRA_CKE
DDRA_ODT
DDRA_MA0
DDRA_MA1
DDRA_MA2
DDRA_MA3
DDRA_MA4
DDRA_MA5
DDRA_MA6
DDRA_MA7
DDRA_MA8
DDRA_MA9
DDRA_MA10
DDRA_MA11
DDRA_MA12
DDRA_MA13
DDRA_MA14
DDRA_BA0
DDRA_BA1
DDRA_BA2
DDRB_RASN
DDRB_CASN
DDRB_WEN
DDRB_CSN
DDRB_CKE
DDRB_ODT
DDRB_MA0
DDRB_MA1
DDRB_MA2
DDRB_MA3
DDRB_MA4
DDRB_MA5
DDRB_MA6
DDRB_MA7
DDRB_MA8
DDRB_MA9
DDRB_MA10
DDRB_MA11
DDRB_MA12
DDRB_MA13
DDRB_MA14
DDRB_BA0
DDRB_BA1
DDRB_BA2
C480
100N 16V
DDRA_CLK_DP
AM10
DDRA_CLK_DN
AL10
DDRB_CLK_DP
AL21
DDRB_CLK_DN
AM21
DDRA_RAS_N
AP11
DDRA_CAS_N
AP12
DDRA_WE_N
AN12
DDRA_CS_N
AM11
DDRA_CKE
AM12
DDRA_ODT
AL11
DDRA_MA0
AP13
DDRA_MA1
AJ13
DDRA_MA2
AM13
DDRA_MA3
AL13
DDRA_MA4
AK13
DDRA_MA5
AP14
DDRA_MA6
AM14
DDRA_MA7
AN14
DDRA_MA8
AL14
DDRA_MA9
AK15
DDRA_MA10
AL15
DDRA_MA11
AJ14
DDRA_MA12
AM15
DDRA_MA13 DDRA_CS_N
AP15
DDRA_MA14
AJ15
DDRA_BA0
AL12
DDRA_BA1
AJ12
DDRA_BA2
AK11
DDRB_RAS_N
AM20
DDRB_CAS_N
AL19
DDRB_WE_N
AP19
DDRB_CS_N
AP20
DDRB_CKE
AM19
DDRB_ODT
AN20
DDRB_MA0
AP18
DDRB_MA1
AL18
DDRB_MA2
AM18
DDRB_MA3
AN18
DDRB_MA4
AJ18
DDRB_MA5
AP17
DDRB_MA6
AL17
DDRB_MA7
AM17
DDRB_MA8
AK17
DDRB_MA9
AM16
DDRB_MA10
AP16
DDRB_MA11
AJ17
DDRB_MA12
AN16
DDRB_MA13
AL16
DDRB_MA14
AJ16
DDRB_BA0
AK19
DDRB_BA1
AJ19
DDRB_BA2
AL20
C482
C481
100N 16V
100N 16V
CLOSE TO
SIS9565
R518
100R 1/16W 1%
CLOSE TO DDR
DDRA_MA0
DDRA_MA1
DDRA_MA2
DDRA_MA3
DDRA_MA4
DDRA_MA5
DDRA_MA6
DDRA_MA7
DDRA_MA8
DDRA_MA9
DDRA_MA10
DDRA_MA11
DDRA_MA12
DDRA_MA13
DDRA_MA14
DDRA_BA0
DDRA_BA1
DDRA_BA2
DDRA_CLK_DP
DDRA_CLK_DN
DDRA_C AS_N
DDRA_ODT
DDRA_RAS_N
DDRA_WE_N
DDRA_CKE
GND
DDR_VREF
V_1.5V
PUT C108 BETWEEN U1,U2
C454 100N 16V
C455 100N 16V
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC#
T3
A13
J1
NC_0
J9
NC_1
L1
NC_2
L9
NC_3
M7
NC_4
T7
NC_6
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK#
L2
CS#
K3
CAS#
K1
ODT
J3
RAS#
L3
WE#
K9
CKE
B1
VSSQ_0
B9
VSSQ_1
D1
VSSQ_2
D8
VSSQ_3
E2
VSSQ_4
E8
VSSQ_5
F9
VSSQ_6
G1
VSSQ_7
G9
VSSQ_8
A9
VSS_0
B3
VSS_1
E1
VSS_2
G8
VSS_3
VSS_4J2VDD_4
J8
VSS_5
M1
VSS_6
M9
VSS_7
P1
VSS_8
P9
VSS_9
T1
VSS_10
T9
VSS_11
M8
VREFCA
K4B2G1646C-HCH9
C456 100N 16V
C457 100N 16V
U402
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
UDQS
UDQS#
LDQS
LDQS#
UDM
LDM
RESET#
ZQ
VDDQ_0
VDDQ_1
VDDQ_2
VDDQ_3
VDDQ_4
VDDQ_5
VDDQ_6
VDDQ_7
VDDQ_8
VDD_0
VDD_1
VDD_2
VDD_3
VDD_5
VDD_6
VDD_8
VDD_7
VREF DQ
C460 100N 16V
C458 100N 16V
C459 100N 16V
C461 N C /100N 16V
CLOSE TO U2
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
C7
B7
F3
G3
D3
E7
T2
L8
A1
A8
C1
C9
D2
E9
F1
H2
H9
B2
D9
G7
K2
K8
N1
N9
R9
R1
H1
C462 N C /100N 16V
C463 N C /10uF
DDRA_DQ7
DDRA_DQ1
DDRA_DQ6
DDRA_DQ4
DDRA_DQ3
DDRA_DQ2
DDRA_DQ5
DDRA_DQ0
DDRA_DQ14
DDRA_DQ11
DDRA_DQ12
DDRA_DQ15
DDRA_DQ10
DDRA_DQ8
DDRA_DQ13
DDRA_DQ9
DDRA_DQS1_DP
DDRA_DQS1_DN
DDRA_DQS0_DP
DDRA_DQS0_DN
DDRA_DQM1
DDRA_DQM0
R522
240R 1/10 W 1%
V_1.5V_DDR1
C464 10uF 16V
GND
C452
100N 16V
GND
+
C465
100UF 16V
DDR_RESET_N
R520
1K 1/16W 5%
V_1.5V_DDR1
R519
100R 1/16W 1%
CLOSE TO DDR
GND
DDRB_MA0
DDRB_MA1
DDRB_MA2
DDRB_MA3
DDRB_MA4
DDRB_MA5
DDRB_MA6
DDRB_MA7
DDRB_MA8
DDRB_MA9
DDRB_MA10
DDRB_MA11
DDRB_MA12
DDRB_MA13
DDRB_MA14
DDRB_BA0
DDRB_BA1
DDRB_BA2
DDRB_CLK_DP
DDRB_CLK_DN
DDRB_CS_N
DDRB_CAS_N
DDRB_ODT
DDRB_RAS_N
DDRB_WE_N
DDRB_CKE
DDR_VREFDDR_VREF
V_1.5V
PUT C98 BETWEEN U1,U3
C467 100N 16V
C468 100N 16V
C466 100N 16V
N3
A0
P7
A1
P3
A2
N2
A3
P8
A4
P2
A5
R8
A6
R2
A7
T8
A8
R3
A9
L7
A10/AP
R7
A11
N7
A12/BC#
T3
A13
J1
NC_0
J9
NC_1
L1
NC_2
L9
NC_3
M7
NC_4
T7
NC_6
M2
BA0
N8
BA1
M3
BA2
J7
CK
K7
CK#
L2
CS#
K3
CAS#
K1
ODT
J3
RAS#
L3
WE#
K9
CKE
B1
VSSQ_0
B9
VSSQ_1
D1
VSSQ_2
D8
VSSQ_3
E2
VSSQ_4
E8
VSSQ_5
F9
VSSQ_6
G1
VSSQ_7
G9
VSSQ_8
A9
VSS_0
B3
VSS_1
E1
VSS_2
G8
VSS_3
VSS_4J2VDD_4
J8
VSS_5
M1
VSS_6
M9
VSS_7
P1
VSS_8
P9
VSS_9
T1
VSS_10
T9
VSS_11
M8
VREFCA
K4B2G1646C-HCH9
C471 100N 16V
C470 100N 16V
C469 100N 16V
CLOSE TO U3
UDQS
UDQS#
LDQS#
RESET#
VDDQ_0
VDDQ_1
VDDQ_2
VDDQ_3
VDDQ_4
VDDQ_5
VDDQ_6
VDDQ_7
VDDQ_8
VDD_0
VDD_1
VDD_2
VDD_3
VDD_5
VDD_6
VDD_8
VDD_7
VREFDQ
C472 100N 16V
U403
DQL0
DQL1
DQL2
DQL3
DQL4
DQL5
DQL6
DQL7
DQU0
DQU1
DQU2
DQU3
DQU4
DQU5
DQU6
DQU7
LDQS
UDM
LDM
C473 N C /100N 16V
ZQ
C474 N C /100N 16V
E3
F7
F2
F8
H3
H8
G2
H7
D7
C3
C8
C2
A7
A2
B8
A3
C7
B7
F3
G3
D3
E7
T2
L8
A1
A8
C1
C9
D2
E9
F1
H2
H9
B2
D9
G7
K2
K8
N1
N9
R9
R1
H1
C475 N C /10uF
DDRB_DQ5
DDRB_DQ6
DDRB_DQ4
DDRB_DQ7
DDRB_DQ0
DDRB_DQ2
DDRB_DQ1
DDRB_DQ3
DDRB_DQ10
DDRB_DQ13
DDRB_DQ9
DDRB_DQ15
DDRB_DQ11
DDRB_DQ14
DDRB_DQ8
DDRB_DQ12
DDRB_DQS1_DP
DDRB_DQS1_DN
DDRB_DQS0_DP
DDRB_DQS0_DN
DDRB_DQM1
DDRB_DQM0
R523
240R 1/ 10W 1%
DDR_VREF
V_1.5V_DDR2
C476 10uF 16V
GND
GND
+
C477
100UF 16V
DDR_RESET_N
R521
1K 1/16W 5%
C453
100N 16V
V_1.5V_DDR2
DDR3
Smart
U402 U403 2Gb
"356G0615164"
"356G0615163"
"056G 615142"
Regular
U402 1Gb "056G 615151"
25
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
08. SIS691_DDR3* 2
Date
OEM MOD EL
TPV MO DEL
PCB NAME
715GXXXX-M0A-000-005 0_V5_2.pcb
Sheet
921Friday , February 24, 2012
Custom
Size
A
Rev
称爹
称爹
>
of
<
U401E
V_1.32V_CPU
GND
SIS685
AE10
AVDD1P2_DDRPLL
AE11
AVSS1P2_DDRPLL
U26
AVDD1P2_MPLL
T26
AVSS1P2_MPLL
B30
AVDD3P3_HSADCBIAS
A30
AVSS3P3_HSADCBI AS
J21
AVDD3P3_HSADCAFE
J22
AVDD3P3_HSADCAFE
J23
AVDD3P3_HSADCAFE
F28
AVDD1P2_HSADCPLL
K23
AVDD1P2_HSAD C
K22
AVDD1P2_HSAD C
K21
AVDD1P2_HSAD C
AA11
AVDD3P3_LVDS
AB11
AVDD3P3_LVDS
Y11
AVDD3P3_LVDS
AB10
AVDD3P3_LVDS_BI AS
AC11
AVDD1P2_LPLL
AC10
AVSS1P2_LPLL
T25
AVDD3P3_HDMI
R25
AVDD3P3_HDMI
P25
AVDD3P3_HDMI
P24
AVDD1P2_HDMI
R24
AVDD1P2_HDMI
T24
AVDD1P2_HDMI
W33
AVDD1P2_HDMIC
W31
AVSS1P2_HDMIC
R11
AVDD3P3_USB
T11
AVDD3P3_USB
P10
AVDD1P2_USB
R10
AVDD1P2_USB
P9
AVDD1P2_USBPLL
N9
AVSS1P2_USBPLL
V27
AVDD3P3_XTAL_AUX
U27
AVSS3P3_XTAL_AUX
J11
AVDD1P2_DVS
J10
AVSS1P2_DVS
AA1
AVSS3P3_LVDS
AA12
AVSS3P3_LVDS
AA2
AVSS3P3_LVDS
AB3
AVSS3P3_LVDS
AB4
AVSS3P3_LVDS
AB12
AVSS3P3_LVDS
AC1
AVSS3P3_LVDS
AC2
AVSS3P3_LVDS
AD3
AVSS3P3_LVDS
AD4
AVSS3P3_LVDS
AE1
AVSS3P3_LVDS
AE2
AVSS3P3_LVDS
AF3
AVSS3P3_LVDS
AF4
AVSS3P3_LVDS
AG1
AVSS3P3_LVDS
AG2
AVSS3P3_LVDS
AH3
AVSS3P3_LVDS
AH4
AVSS3P3_LVDS
AJ1
AVSS3P3_LVDS
AJ2
AVSS3P3_LVDS
AK3
AVSS3P3_LVDS
AK4
AVSS3P3_LVDS
AL1
AVSS3P3_LVDS
AL2
AVSS3P3_LVDS
AM2
AVSS3P3_LVDS
AM3
AVSS3P3_LVDS
AM4
AVSS3P3_LVDS
AP4
AVSS3P3_LVDS
Y12
AVSS3P3_LVDS
G4
AVSS3P3_USB
G3
AVSS3P3_USB
H1
AVSS3P3_USB
H2
AVSS3P3_USB
J3
AVSS3P3_USB
J4
AVSS3P3_USB
K1
AVSS3P3_USB
K2
AVSS3P3_USB
L3
AVSS3P3_USB
L4
AVSS3P3_USB
R12
AVSS3P3_USB
T12
AVSS3P3_USB
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADC
AVSS1P2_HSADCPLL
AVSS3P3_HSADCAF E
AVSS3P3_HSADCAF E
AVSS3P3_HSADCAF E
AVDD3P3_AUDIOHS
AVDD3P3_AUDIOHS
AVSS3P3_AUDIOH S
AVSS3P3_AUDIOH S
AVDD3P3_AUD IOIP
AVDD3P3_AUD IOIP
AVSS3P3_AUDIOI P
AVSS3P3_AUDIOI P
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
J33
J34
L33
B31
B32
E33
E34
F31
F32
C33
D31
D32
G33
L34
K31
K32
G34
H31
H32
N33
N34
M31
M32
AVSS_HDMI
P31
P32
T31
T32
V31
V32
R33
R34
U33
U34
GND
E29
E28
E27
E26
D25
M21
M22
M23
F29
L21
L22
D24
GND
AVDD3P3_AUD IOHS
L11
L12
AVSS3P3_AUDIOH S
M12
M13
AVDD3P3_AUD IOIP
M11
N11
AVSS3P3_AUDIOI P
N12
P12
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
AVSS_HDMI
P23
T23
R23
V_1.2V
V_3.3V
R406
0R05 1/10W
R418
0R05 1/10W
R419
0R05 1/10W
R435
0R05 1/10W
R436
0R05 1/10W
R437
NC/0R 05 1/10W
R440
0R05 1/10W
R484
0R05 1/10W
FB412
1 2
60R 0.6A
FB413
1 2
60R 0.6A
FB411
1 2
60R 0.6A
R472
0R05 1/10W
R473
0R05 1/10W
AVDD1P2_MPLL
C483
100N 16V
AVSS1P2_MPLL
GND
AVDD1P2_USB
C505
100N 16V
GND
AVDD1P2_USBC LK
C512
100N 16V
AVSS1P2_USBCLK
AVSS1P2_USBCLK
GND
AVDD1P2_DD RPLLAVDD1P2_DD RPLLAVDD1P2_DD RPLLAVDD1P2_DD RPLL
AVDD1P2_DD RPLLAVDD1P2_DDR PLLAVDD1P2_DDRPLLAVDD1P2_D DRPLL
C484
100N 16V
AVSS1P2_DDRPLL
GND
AVDD1P2_LPLL
C494
100N 16V
AVSS1P2_LPLL
GND
AVDD1P2_HSAD CPLL
C490
NC/10uF
X7R
GND
AVDD3P3_USB
C508
100N 16V
GND
AVDD3P3_AUD IOHS
C517
10uF
AVSS3P3_AUDIOH S
X7R
GND
AVDD3P3_HSAD C
C489
100N 16V
GND
AVDD3P3_HSAD CBIAS
C493
100N 16V
AVSS3P3_HSADCBI AS
GND
AVDD3P3_LVDS
C496
100N 16V
GND
AVDD3P3_HD MI
C501
100N 16V
GND
AVDD3P3_AUDIOIP
C515
10uF
AVSS3P3_AUDIOI P
X7R
GND
C487
1UF 6.3V
X6S
C506
NC/1U F 10V
C510
NC/1U F 10V
C485
2.2UF 10V
X7R
C495
1UF 6.3V
X6S
C491
100N 16V
C509
NC/1U F 6.3V
X6S
C518
100N 16V
C488
2.2UF 10V
X7R
C497
1UF 6.3V
X6S
1UF 6.3V
X6S
C502
C516
100N 16V
V_1.2V
C507
2.2uF 10V
X5R
C486
NC/1UF 6.3V
V_3.3V_AUX
C513
NC/1U F 10V
C511
2.2uF 10V
X6S
C492
1UF 6.3V
X6S
C498
NC/1U F 6.3V
X6S
CLOSE TO SIS691
R474
0R05 1/10W
R479
0R05 1/10W
R478
0R05 1/10W
AVDD1P2_HDMI
C499
100N 16V
GND
AVDD1P2_HD MIC
C503
1uF 10V
AVSS1P2_HDMIC
X5R
AVDD3P3_XTAL_AUX
C514
100N 16V
AVSS3P3_XTAL_AUX
GND
C500
1UF 6.3V
X6S
C504
100N 16V
GND
V_1.2V_HSADC
1 2
AVDD1P2_HSADCPLL
2011.6.30
FB414
60R 0.6A
AVDD1P2_DDRPLL
AVSS1P2_DDRPLL
AVDD1P2_MPLL
AVSS1P2_MPLL
AVDD3P3_HSAD CBIAS
AVSS3P3_HSADCBI AS
AVDD3P3_HSAD C
AVDD3P3_LVDS
AVDD1P2_LPLL
AVSS1P2_LPLL
AVDD3P3_HDMI
AVDD1P2_HDMI
AVDD1P2_HDMIC
AVSS1P2_HDMIC
AVDD3P3_USB
AVDD1P2_USB
AVDD1P2_USBC LK
AVSS1P2_USBCLK
AVDD3P3_XTAL_AUX
AVSS3P3_XTAL_AUX
26
T P V ( Top Victory Electronic s Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
09. SIS691_ANALOG POW ER
Date
OEM MOD EL
TPV MODEL
PCB NAME
715 G XXXX- M0 A -0 0 0- 0 050_V5_2.pc b
Sheet
09 21Thursday, February 0 2, 2012
Size
C
Rev
A
<
称爹
称爹
of
>
PLACE THESE
CAPACITORS UNDER
SIS SOLDER SIDE
V_1.5V
V_3.3V
C538 100N 16V
C539 100N 16V
GND
V_3.3V
C557 100N 16V
C558 100N 16V
C530 1UF 6.3V
X6S
C540 100N 16V
C559 100N 16V
C532 1UF 6.3V
C531 1UF 6.3V
X6S
X6S
C542 1UF 6.3V
C541 100N 16V
V_3.3V_AUX
C561 1UF 6.3V
C560 100N 16V
PLACE THESE
CAPACITORS UNDER
SIS SOLDER SIDE
VSS
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD 1P2_CPU
IVDD1P2_AUX
IVDD1P2_AUX
IVDD1P2_AUX
IVDD1P2_AUX
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
IVDD1P2
GND
AB24
AC24
AD11
AD12
AD13
AD14
AD15
AD16
AD17
AD18
AD19
AD20
AD21
AD22
AD23
AD24
L14
L15
L18
L20
N24
U11
U24
V11
W11
L19
K10
K11
K12
K13
K14
K15
K16
K17
K18
K19
K20
L13
L16
L17
P11
T10
U25
J16
J17
J20
AA24
V24
W24
Y24
C523 100N 16V C565 NC/100N 16V
C521 1UF 6.3V
C522 100N 16V
C519 1UF 6.3V
C520 1UF 6.3V
X6S
X6S
PLACE THESE
CAPACITORS UNDER
SIS SOLDER SIDE
C544 1UF 6.3V
C545 1UF 6.3V
X6S X6S
X6S
C563 NC/1UF 6.3V
X6S
C546 1UF 6.3V
X6S
V_1.32V_CP U
C547 100N 16V
C548 1UF 6.3V
V_1.2V_AUX
C564 1UF 6.3V
C524 100N 16V
C549 100N 16V
C525 100N 16V
C550 1UF 6.3V
X6S
AA13
AA14
AA15
AA16
AA17
AA18
AA19
AA20
AA21
AA22
AA23
AB13
AB14
AB15
AB16
AB17
AB18
AB19
AB20
AB21
AB22
AB23
AC12
AC13
AC14
AC15
AC16
AC17
AC18
AC19
AC20
AC21
AC22
AC23
AC32
AG31
AK10
AK21
AK23
AK25
AK6
AK8
AL5
AL28
AL32
AN22
AN24
AN26
AN5
AN7
AN9
D11
D13
D15
D17
D19
D21
D23
D9
M14
M15
M16
M17
M18
M19
M20
N13
N14
N15
N16
N17
N18
N19
N20
N21
N22
E3
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSSB3VSS
AF11
OVDD1P5_DDR
AF12
OVDD1P5_DDR
C537 100N 16V
AF13
AF14
AF15
AF16
AF17
AF18
AF19
AF20
AF21
AK12
AK14
AK16
AK18
AK20
AN13
AN15
AN17
AN19
AN11
AE12
AE13
AE14
AE15
AE16
AE17
AE18
AE19
AE20
AE21
W25
AA25
Y25
V25
N25
U10
V10
J13
J14
J15
J18
J19
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
OVDD1P5_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
PVDD3P3_DDR
OVDD3P3_AUX
OVDD3P3_AUX
OVDD3P3_AUX
OVDD3P3_AUX
OVDD3 P3
OVDD3 P3
OVDD3 P3
OVDD3 P3
OVDD3 P3
OVDD3 P3
OVDD3 P3
OVDD3 P3
U401F
SIS685
C535 1UF 6.3V
C533 100N 16V
C534 1UF 6.3V
C536 100N 16V
X6S
X6S
GND
C543 1UF 6.3V
X6SX6S
C556 NC/0.1UF 16V
C555 1UF 6.3V
X6S
GND
C562 1UF 6.3V
VSSC4VSS
F3
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSSF4VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
N23
Y4
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
C526 NC/100N 16V
X5R X5R
C570 22UF 6.3V
C551 1UF 6.3V
X6S
V_1.2V
C528 100N 16V
C529 100N 16V
C527 NC/100N 16V
GND
C571 22UF 6.3V
C572 22UF 6.3V
GND
C762 10uF
C554 100N 16V
C553 100N 16V
C552 1UF 6.3V
X6S
X7R
GND
X6SX6S
GND
PLACE THESE
CAPACITORS UNDER
SIS SOLDER SIDE
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSSP4VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSSU4VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
VSS
P13
P14
P15
P16
P17
P18
P19
P20
P21
P22
R13
R14
R15
R16
T13
T14
T15
T16
T17
T18
T19
T20
T21
R17
R18
R19
R20
R21
R22
T22
U12
U13
U14
U15
U16
U17
U18
V12
V13
V14
V15
V16
V17
V18
V19
V20
V21
V22
U19
U20
U21
U22
U23
V23
W12
W13
W14
W15
W16
W17
W18
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
Y13
Y14
W19
W20
Y15
W21
W22
W23
W32
10. SIS691_DIGITAL POWER
Y16
Y17
Y18
Y19
Y20
Y21
Y22
Y23
GND
OEM MO DEL
TPV MODEL
PCB NAME
715GXXXX-M0A-000-0050_V5_2.pcb
Sheet
10 21Thursday, February 02, 2012
of
X6S
X6S
GND
PLACE THESE
CAPACITORS UNDE R
SIS SOLDER SIDE
Size
Rev
称爹
Custom
A
<
称爹
>
27
Loading...
