AOC LE26K07M Schematic

维 修 手 册

品牌 机种

AOC LE26K07M-LE32K07M

1

变更说明

版本 发布尔日期 变更说明 对外机种名 对内机种名

E26B6KNDWEA2NN

LE26K07M

E26B6KNDWEA6NN

A00 2011-5-5 首次发布

E32B2KNDWEA2NN

LE32K07M

E32B2KNDWEA6NN

2

目录

1.技术规格 ----------------------------------------------------------------------------------------------------------------- 04

1.1一般规格 ------------------------------------------------------------------------------------------------------------ 04

1.2预设显示模式 ------------------------------------------------------------------------------------------------------ 06

2.操作说明 ----------------------------------------------------------------------------------------------------------------- 07

2.1 遥控器操作 --------------------------------------------------------------------------------------------------------- 07

2.2 控制面板和侧面信源接口 --------------------------------------------------------------------------------------- 09

2.3 菜单操作 ------------------------------------------------------------------------------------------------------------ 11

3.工厂模式调整 ----------------------------------------------------------------------------------------------------------- 21

4.电气方框图 -------------------------------------------------------------------------------------------------------------- 25

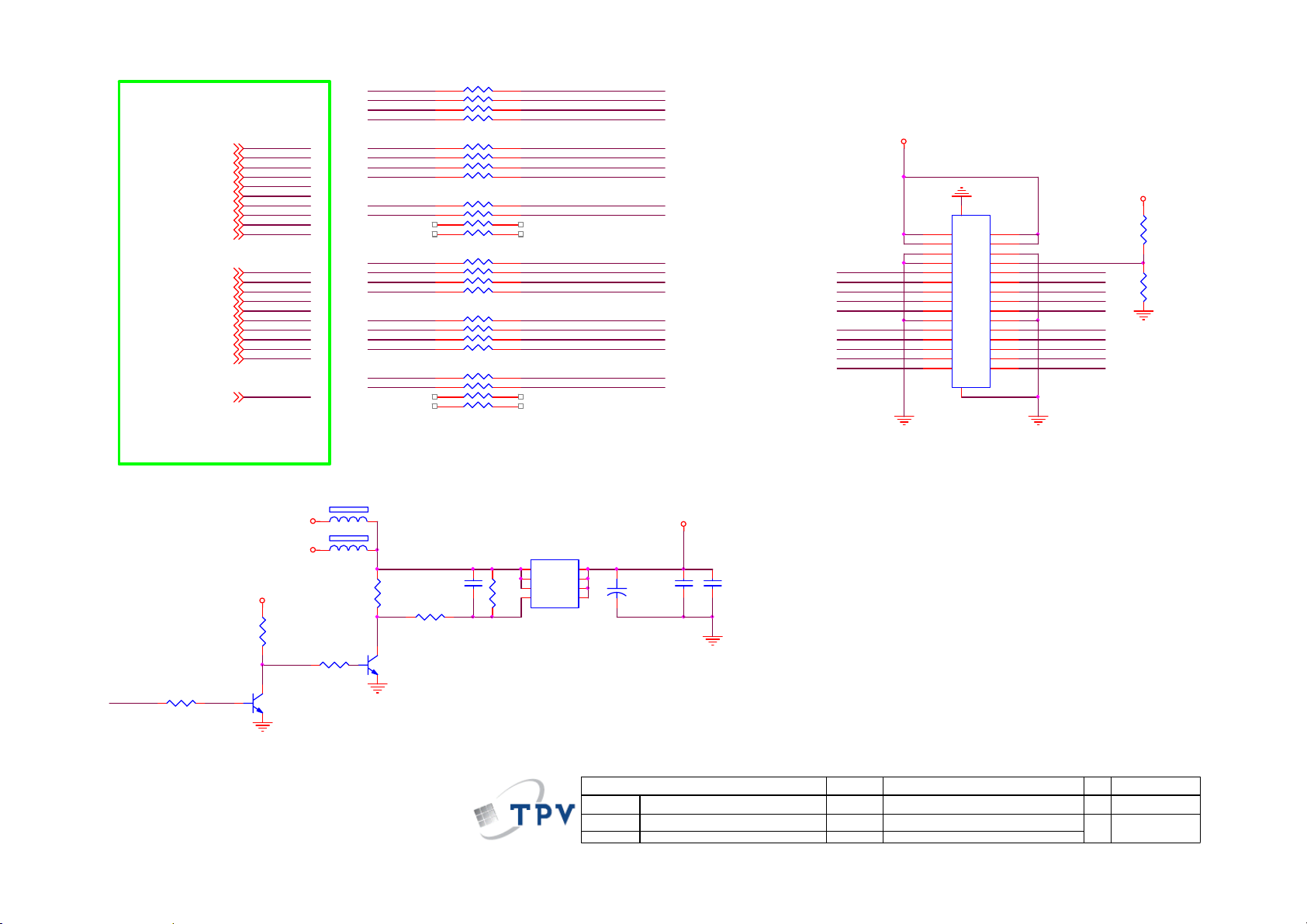

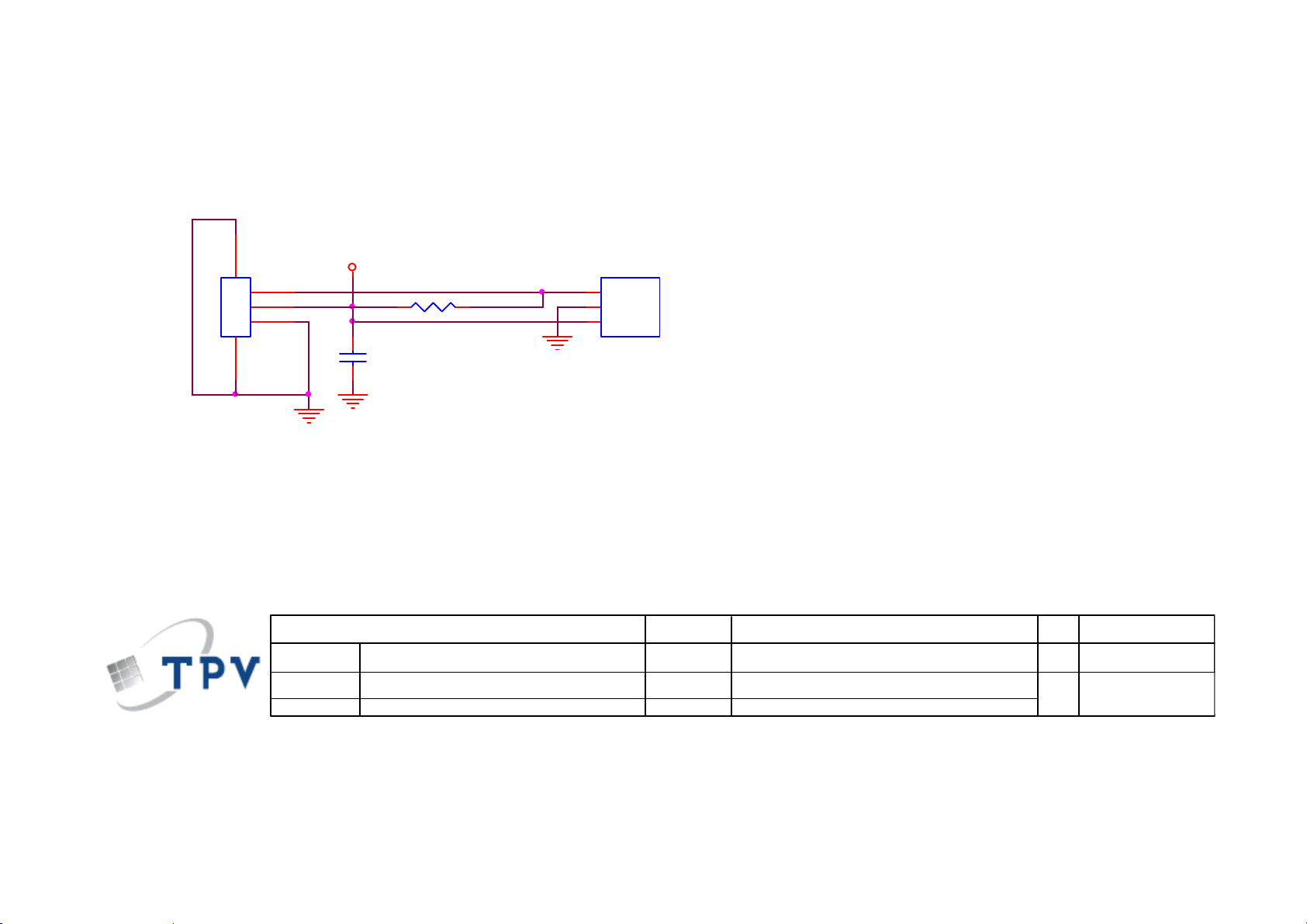

5.线路图 -------------------------------------------------------------------------------------------------------------------- 27

5.1 主板 -------------------------------------------------------------------------------------------------------------------- 27

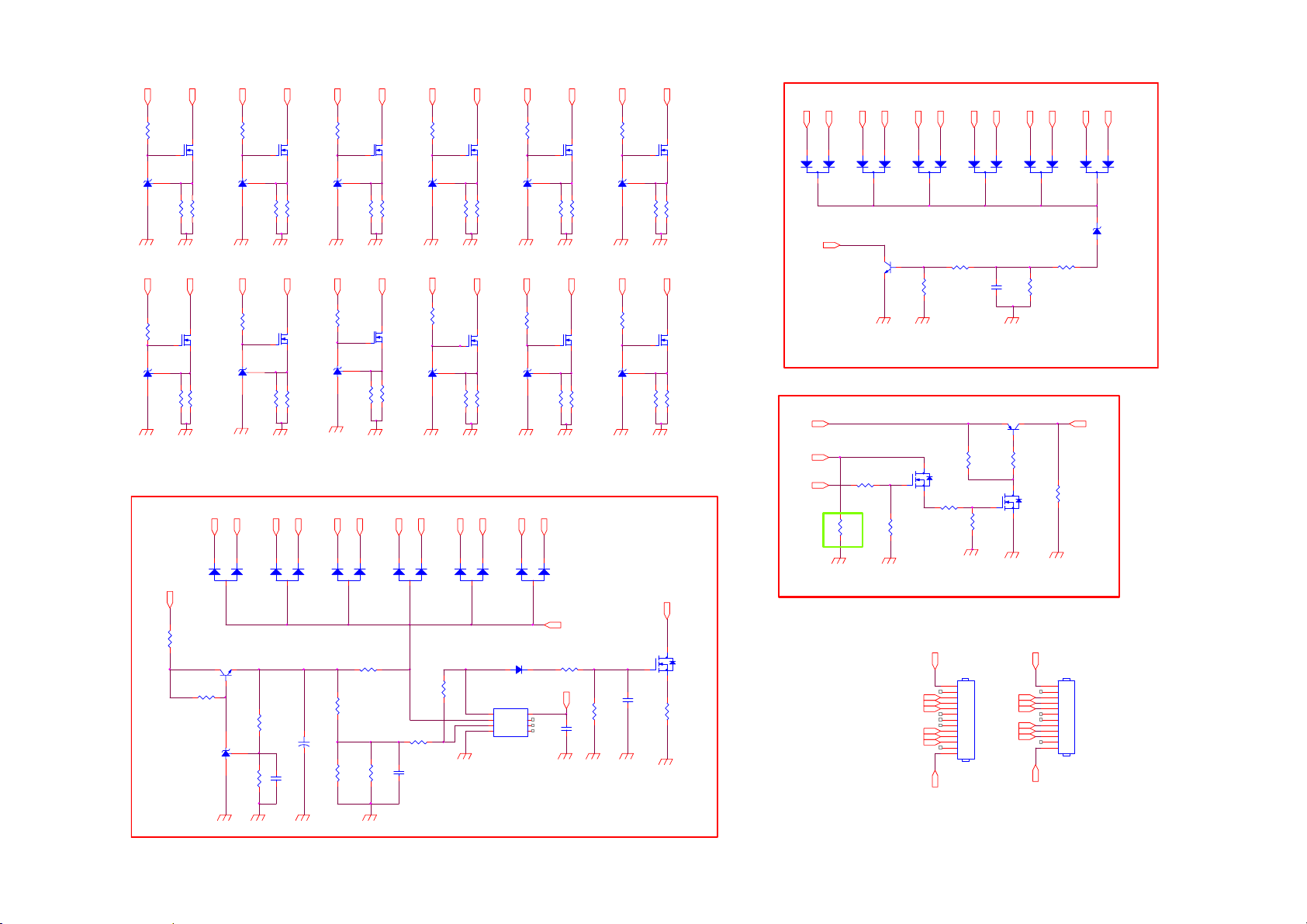

5.2 电源板 ----------------------------------------------------------------------------------------------------------------- 39

5.3 按键板 ---------------------------------------------------------------------------------------------------------------- 45

5.4 遥控板 ---------------------------------------------------------------------------------------------------------------- 47

5.5 LED 板 ---------------------------------------------------------------------------------------------------------------- 48

6.软体及 EDID 烧录 ------------------------------------------------------------------------------------------------------ 49

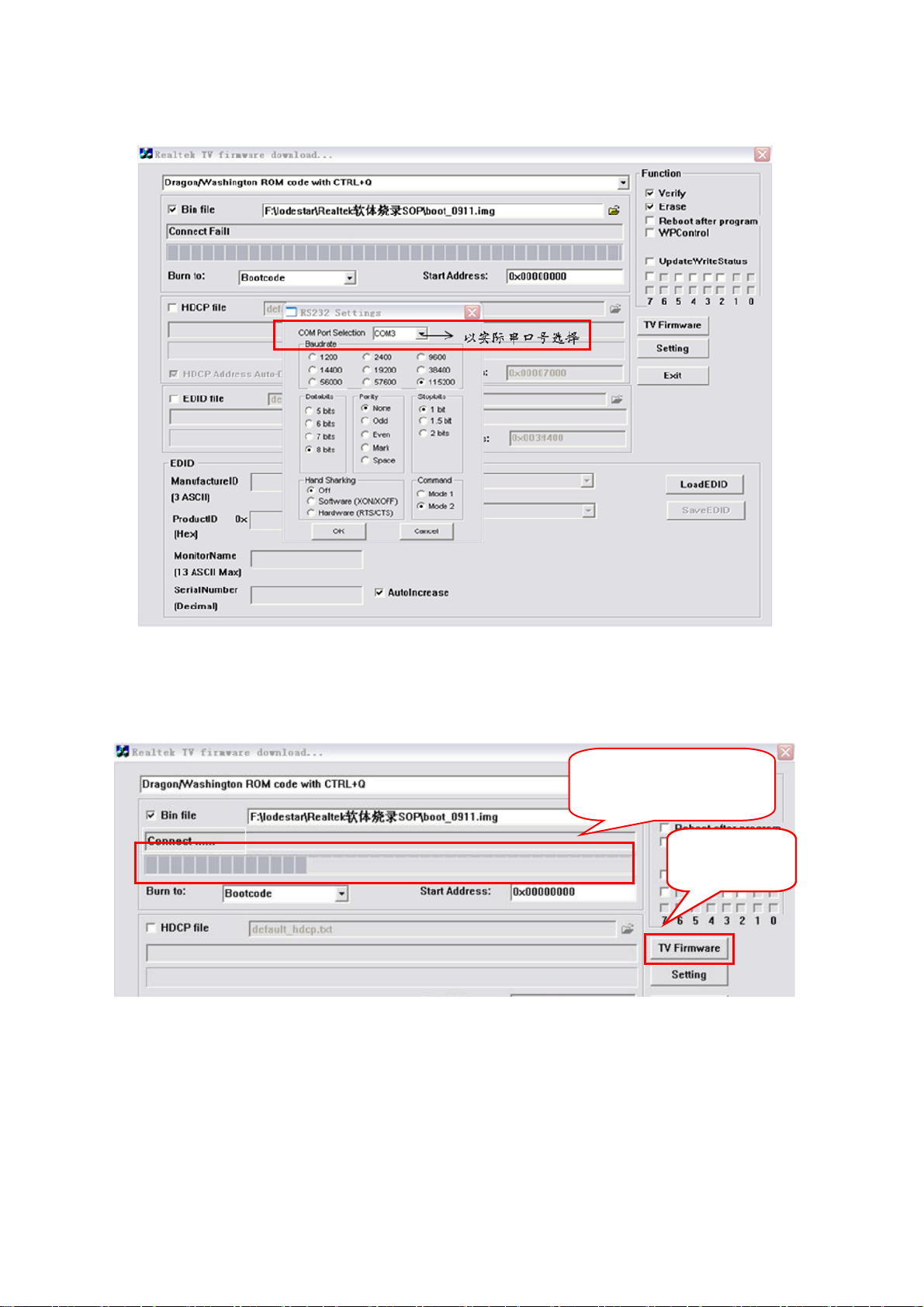

6.1 软体烧录 ------------------------------------------------------------------------------------------------------------- 49

6.2 EDID 烧录 ----------------------------------------------------------------------------------------------------------- 58

7.故障处理流程 ----------------------------------------------------------------------------------------------------------- 59

8.主要 IC 管脚及内部框图 ---------------------------------------------------------------------------------------------- 65

9. BOM ---------------------------------------------------------------------------------------------------------------------- 74

3

1.技术规格

1.1 一般规格

产品指标

产品执行标准编号

商标 AOC

型号

项目 单位 技术指标 测试方法

1 固有分辨率 像素线 1366×768

2 显示图像的有效屏幕尺寸 cm 66 屏幕对角线尺寸

3 射频接收制式

4

视频输入制式

视频/音频输入

5

幅度

分量信号输入格式

6

（YCbCr/YPbPr)

7 HDMI 信号输入格式

视频

音频

480I

576I
720I

1080I

480I

576I
720I

1080I

PAL

D/K B/G I

PAL D/K

1.0Vpp 75Ω

0.5Vrms 600Ω

Q/JLDZ 010

LE26K07M

480P
576P
720P

1080P

480P
576P
720P

1080P

SJ/T11348-2006

中5.15

8

音频输出功率

9 整机消耗功率 W 70

10 能效指数（EEILCD)

11

被动待机功率

12

能效等级

13

能效标准

14

净重
整机尺寸

15

（含底座）
整机尺寸

16

（不含底座）

长×宽×高 mm 638×471×190

长×宽×高

W 5

W

kg 6.7

mm 637×436×39.4

GB 24850-2010

SJ/T 11157-1998

中3

SJ/T11348-2006

中4.7

1.4

≦1

GB24850-2010

1 级

4

产品指标

产品执行标准编号

商标 AOC

型号 LE32K07M

项目 单位 技术指标 测试方法

1

固有分辨率 像素线

2

显示图像的有效屏幕尺寸

3

射频接收制式

4

视频输入制式

视频

5

视频/音频输入幅度

音频

分量信号输入格式

6

（YCbCr/YPbPr)

Q/JLDZ 010

1366×768

cm 80

480I

576I
720I

1080I

PAL

D/K B/G I

PAL D/K

1.0Vpp 75Ω

0.5Vrms 600Ω

480P
576P
720P

1080P

SJ/T11348-2006

屏幕对角线尺寸

中5.15

480I

7

HDMI 信号输入格式

8

音频输出功率

9 整机消耗功率 W 110

10 能效指数（EEILCD）

11

被动待机功率

12

能效等级

13 能效标准

14 净重 kg 7.81

整机尺寸

15

（含底座）
整机尺寸

16

（不含底座）

长×宽×高

长×宽×高 mm 773×521×48

W 10

W

mm 773×560×210

576I
720I

1080I

GB 24850-2010

480P
576P
720P

1080P

SJ/T 11157-1998

SJ/T11348-2006

1.0

≦1

GB24850-2010

2 级

中3

中4.7

5

1.2 预设显示模式

电脑输入信号参照表
将电脑连接到电视后，按照下表，设置电脑中的输出信号。

预设电脑模式

标准 分辨率 水平频率 (kHz) 垂直频率 (kHz)

VESA 640 x 480 31.169 59.940
VESA 720 x 400 31.327 69.617
VESA 800 x 600 37.879 60.317
VESA 1024 x 768 48.363 60.004
VESA 1360 x 768 47.72 59.799

DVI /电脑 HDMI 输入信号参照表

1.使用 DVI 端口时：将视频设备的 DVI 端口使用 DVI 转 HDMI 线连接到电视后，按照下表，设置视频设备
的输出信号。

2.使用电脑 HDMI 端口时：将电脑的 HDMI 端口使用 HDMI 线连接到电视后，按照下表，设置电脑的输出
信号。

预设电脑模式

标准 分辨率 水平频率 (kHz) 垂直频率 (kHz)

VESA 640 x 480 31.169 59.940

VESA 720 x 400 31.327 69.617

VESA 800 x 600 37.879 60.317

VESA 1024 x 768 48.363 60.004

VESA 1360 x 768 47.72 59.799

视频输入信号参照表

1. 将视频设备的分量或 HDMI 端口连接到电视后，按照下表，设置视频设备的输出信号。

2. 如果电脑显卡可支持视频格式信号，可设置下表输出信号。

预设分量或 HDMI 模式

标准 分辨率 水平频率 (kHz) 垂直频率 (kHz)

SD 720 x 480i 15.734 60
SD 720 x 480P 31.5 60
SD 720 x 576i 15.625 50
SD 720 x 576P 31.25 50
HD 1280 x 720P 37.5 50
HD 1280 x 720P 45 60
HD 1920 x 1080i 28.125 50
HD 1920 x 1080i 33.75 60
HD 1920 x 1080p 56.25 50
HD 1920 x 1080p 67.5 60

6

2.操作说明

2.1 遥控器操作

7

按钮 说明

电源开关

按此按键打开和关闭电视。关闭电视时，电视会进入节能模式，不会完全断
电，除非关闭交流电源开关或者拔下电源插头。

电视/视频
分量信号
/HDMI 计算

分别按电视/视频/分量信号/HDMI/计算机/多媒体按键以直接选择输入。

机/多媒体

0-9 按 0-9 选择相应的频道。

- / --

回看 按此按键返回上一个观看过的电视频道或信号源。

此按键选择 1~3 位数频道。

音量 +/- 按此按键调整音量。

信源 按此按键显示各种信号源列表。
静音 按此按键实现静音开关。

节目 +/- 按此按键切换频道。

按上下左右可选择可调节的选项或调整 OSD 菜单设置。

/ / /

多媒体播放时左右键操作：
在播放图片时：用于切换上一张图片/下一张图片。
在播放音乐和视频时：帧退/帧进（可选速率 2X，4X，8X，16X，32X）。

OK 按此按键确认所选项目或设置。

缩放

菜单 按此按键可显示电视主菜单，主菜单项目及顺序视输入和内容而有所不同。

显示 按一下可显示与频道或节目（若有）相关的信息，再按一下可即刻关闭显示。

画质

音质

睡眠

冻结 冻结或解冻画面。

丽音

重复按此按键可浏览画面比例模式设置：一般信源下有 16:9、标准、放大 1、
放大 2；在电脑模式下仅有：16:9 和标准。

重复按此按键可循环选择可用的图像模式：用户、标准、影院、鲜艳、柔和、
运动、游戏。图像模式也可以在图像设置中找到。
重复按此键可循环选择可用的声音模式：用户、标准、对白、音乐、剧院。
声音模式也可以在声音设置中找到。
按此键可以设置电视在多长时间后进入待机状态，可选项有：关（指关闭此
功能）、15 分钟、30 分钟、60 分钟、90 分钟、120 分钟。

在单声道和数字丽音之间互相切换。注：需要电视信号中提供相关声音系统，
才可以选择。

快捷键 该快捷键可根据菜单中提示实现相应的快捷功能。

在播放图片时:用于切换上一张和下一张图片。

快捷键

在播放音乐和视频时：用于切换上一首，下一首。

：用于开始/暂停图片幻灯/音乐/视频播放。
：用于停止图片幻灯/音乐/视频播放。

8

2.2 控制面板和侧面信源接口

电源指示灯颜色:

开机/正常工作: 红色

关机/节能状态: 浅红色

项目 说明

耳机插孔

AV(视频)输入

视频输出

用于连接耳机。如果耳机与插孔不匹配，请使用适当的插头适配器（未提供）。
连接耳机后，电视扬声器会静音。
用于输入周边视频输出设备上的视频信号(复合视频/AV)。音频(左/右)插孔可以将
音频源连接到电视。
用于将本机 AV 信号(复合视频)或射频(RF)有线电视的信号输出到周边的显示设
备上。

HDMI（高清多媒体接口）在本电视和任何 HDMI 音频／视频设备（如：机顶盒、
DVD 播放器、蓝光光盘播放器、A/V 接收机以及电脑之间提供无压缩、全数字

音频／视频接口。HDMI 支持增强型，或高清视频及数字音频。
如果设备配有 DVI 插孔，而不是 HDMI 插孔，请将 DVI 插孔连接到 HDMI 输
入（用 DVI-to-HDMI 线或适配器） 插孔，将 HDMI 输入的音频插孔连接到计

HDMI 输入

算机音频插孔。

观看 480i、480p、576i、576p、720p、1080i 和 1080p 模式需要 HDMI 连接。

9

务必只使用标有 HDMI 标志的 HDMI 线。
使用 HD15-HD15 线（模拟 RGB)连接个人计算机的视频输出接口。也可以连接

到其它模拟 RGB 设备。请参阅第 15、16 页的“电脑输入信号参照表”以了解

电脑信号输入

可以显示的信号。
对于有些 Apple Macintosh 计算机，则可能需要使用适配器（未提供）。如果出
现这种情况，在连接 HD15-HD15 线之前，将适配器连接到计算机。
如果画面有杂讯、闪烁或不清晰，请调整菜单中的时钟和相位设置。

分量信号输入

用于连接周边视频输出设备上分量视频信号(YPbPr) 和音频信号(左/右)的输出

端口。
天线输入 射频信号输入，用于连接有线或 VHD/UHF 天线。
USB 输入 用于连接 U 盘、移动硬盘等带 USB 输出接口的设备。
同轴 SPDIF输出，数字音频信号输出。

10

2.3 菜单操作

打开和关闭电视

您可以使用电视机或遥控器上的电源开关按钮打开电视。

提示：

1. 尽管待机时电视机的耗电量很少，但电视机会继续耗电。当长时间不使用电视机时，请将电视机的电源
线与电源插座断开。

2. 如果您找不到遥控器，但又想从待机状态下打开电视机，请按电视机右下角的“电源”或“频道
源”键。

/ ”或“信

11

切换信号源

在 AOC 电视中，您可以通过遥控器中的电视/视频分量信号/HDMI 计算机/多媒体键直接选择信号源，或按
信源键在显示菜单上选择信号源。

1

按信源调出信号源菜单。

2

按

选择输入源：电视、视频1、视频2、分量信号、电脑、HDMI1、

HDMI2、HDMI3、USB。

3

按OK键进入。

注意：视频 2 和分量信号共用一组端子，用户一定要保证输入的信号和选择的信号源要一致！否则可能会

出现画面异常现象。

12

频道切换/回看

在 AOC 电视中，您可以直接用遥控器更换频道，或者按电视右下角的频道

用遥控器更换频道时有如下方法：

1）直接按数字键更换频道。

2）按节目+/-更换频道。

3）按回看回到上一个观看过的频道或信源。

调整音量、静音

1）按音量+/-调整音量大小。

2）按静音使电视静音。

按键来选择频道。

13

频道设置：

1

2

在该模式下遥控器中红色、绿色、黄色、蓝色各按键功能如下：
红色：设置该频道为用户喜爱频道。在 TV 播放状态下，按 OK 键弹出喜爱列表（如果没有标记任何喜爱

频道，则默认弹出已搜到的所有频道）。
绿色：跳过该频道，当按节目+/-键切换频道时无法切换到该频道。
黄色：锁定该频道，用户只能输入密码才能观看该频道。
蓝色：删除该频道，用户只能重新搜台才能观看该频道。

按菜单键调出菜单。

按

选择所需频道，按“OK”切换到该频道。

14

图像模式设置：

1

2

图像模式包含标准、影院、鲜艳、柔和、运动、游戏、用户七种模式。
用户模式中的子菜单包含如下可调整项：

亮度 调整画面亮度。

对比度 调整画面对比度。

色彩 调节色彩的饱和度。

色调 调整颜色的色调，在 NTSC 制式下此选项才可调整。

清晰度 调整画面清晰度。

背光 调节屏幕亮度。

色温 调整画面色温，包含冷色、暖色、标准三种模式。

按菜单键调出菜单。

按

选择所需的图像模式，按“OK”确认。

15

声音模式设置

1

2

声音模式包含标准、对白、音乐、剧院、用户五种模式。
用户模式中的子菜单包含如下可调整项。

平衡 调节左右扬声器平衡

300Hz/1KHz/3KHz/8KHz /15KHz

按菜单键调出菜单。

按

选择所需的声音模式，按“OK”确认。

设置声音在该频点的强度。

16

功能设置

1

按菜单键调出菜单。

2

按

选择“设置”，然后按“OK”。

3

按
单、电脑、系统重置、软体版本），按“OK”进入下级菜单。

选择可选择各项功能设置（频道搜索、其它调整、声音和菜

频道搜索

自动搜台 用于给用户自动搜索并存储节目，按“菜单”可以退出自动搜台模式。

更新搜台 保存已存储节目并重新开始搜台，按“菜单”键可以退出更新搜台模式。

手动搜台 通过手动输入一些频道参数进行搜台。

其他调整

密码设置 重新设置电视锁密码（初始密码：0000）。

电视锁

频道锁开关，当频道锁打开，重新开关机后频道锁定起作用，并且执行搜台时需要

输入密码，系统重置不会恢复频道锁状态。
蓝屏切换 设置切换频道瞬间显示的画面。
睡眠时间 设定电视自动进入待机状态的时间间隔，当睡眠时间设定完成后，开始计时。
缩放 调整画面比例。
降噪 降低画面的噪点干扰。
动态对比度 加强电视动态画面的对比度, 使图像更加有层次感。
高级对比度 进一步加强电视图像的对比度。

HDMI/DVI切换 设置HDMI和DVI输入的转换。

17

声音和菜单：
DSS 音效

是 SRS Labs, Inc. 的注册商标。本产品已经获得 SRS Labs, Inc. 授权使用 TruSurround HD 技
术。TruSurround HDTM 仅用两个扬声器就能营造出真实而内涵丰富的环绕声感受，同时提供丰富的低音
和清晰的对话和高音调节。

AOC 与 SRS 实验室经过密切合作，开发出一种优秀的、具有自主知识产权的音频技术 DSS Dream

Surround。

功能：

1. 模拟和产生极致逼真的环绕立体声音效。

2. 提升声场的宽度和深度，有极其宽阔的最佳听音位置。

3. 优化小功率扬声器低频输出效果。

4. 智能地区分语音和其他内容，并动态地调节对话音量以持续确保其清晰易懂。

5. 优化低音扬声器或中间扬声器的低音音效。

语言 选择菜单显示语言（包含简体中文、繁体中文、英语、俄罗斯语四种语言）。

菜单透明度 调整菜单显示的透明程度。

菜单显示时间 调整菜单在电视上的显示时间。

DSS音效 调整虚拟环绕音效。

AVL

音效

自动音量控制开关。
设置音效模式：单声道或立体音等。并且信号中有包含对应的音效(在电视模式下
才能设置此功能)。

电脑（该项功能在电脑模式才能进行设置）

自动调整 将电脑画面调整到最佳位置。

水平位置 调整画面水平位置。

垂直位置 调整画面垂直位置。

相位、时序 调整画面显示效果。

系统重置：对电视的一些参数进行初始化，恢复出厂设置。

18

多媒体设置
系统侦测到 USB 设备都会自动转到多媒体模式下。

1

2

3

按菜单键调出菜单。

按

按
视频、文本），按“OK”即可浏览对应类型文件。

选择“多媒体”，然后按“OK”。（或按信源键选择USB）

或者 选择需要查看的文件类型（可查看的文件类型包含图片、音乐、

19

多媒体模式下支持规格内的视频、音乐、图片、文本格式:

文件类型 文件扩展名

JPEG .jpg


音乐

视频

文本

提示：

1.数字多媒体播放器的 USB 接口并非万能的，若出现不识别的情况，不属于本机故障，与设备的驱动有关。

2. 随着设备的不同，存储容量的不同，播放器读取信息所需要的时间也是不一样的，有可能出现信息读取

速度暂时的变慢，请注意这并非本机故障。

3. 本机的 USB 接口提供 5V 电压，最大电流为 500mA,某些存储设备由于采用的接口规范与标准 USB 协议

有差异，因而会影响到数字多媒体播放器的正确识别，这属于正常现象。

4. USB 可同时作为软件升级接口。

5. 并不是所有上述格式的文件都支持，某些片源的具体参数超出解码范畴造成的不能播放，不属本机故障。

6. 在此系统中，支持 FAT32 和 NTFS 文件格式的存储介质。

7. 不支持动态的 GIF 图片格式。

BMP .bmp
PNG .png
GIF .gif

文件类型 文件扩展名
MP3 .mp3
WMA .wma,
AAC .aac,.M4A

文件类型 文件扩展名
AVI .avi
MP4, MOV
RM/RMVB .rm,.rmvb
TS .ts
MKV .mkv
ASF .asf

Text .txt

.mp4, .mov，

20

3.工厂模式调整

3.1 Auto Color调整

此系列机需做Auto Color，整个Auto Color的操作过程如下：

(1) 先按MENU健，出现OSD菜单，再依次按数字键 1Æ 9 Æ9 Æ9，进入工厂模式。

以LE32K07MR的工厂模式图片为例, 如下：

（2）用遥控选择“Source”来选择不同Source调整（VGA/ YPbPr），此系列机种需要在VGA和YpbPr mode

下做“Auto Color”：

a. 用遥控在“Source”选择“电脑“并且接VGA【TIMING 137(1024X768) Pattern42 (5 MOSAIC)】输入的

VGA信号线，选择 “Auto Color”；

b. 用遥控在“Source”选择 “分量“ 并且接Component【TIMING 311（576i/50Hz）Pattern 185

(COLORBAR)】输入的分量信号线，选择 “Auto Color”；

c. 用遥控在“Source”选择 “分量“ 并且接Component【TIMING 314（720P/60Hz）Pattern 185

(COLORBAR)】输入的分量信号线，选择 “Auto Color”。

21

3.2 白平衡调整

此系列机种需在VGA和YPbPr mode下调整白平衡，以下以VGA下 Normal色温为例：

(1) 先按MENU健，出现OSD菜单，再依次按数字键 1Æ 9 Æ9 Æ9，进入工厂模式。

(2) 用遥控选在“Source”选择“电脑“并在“Color Temp”选项中选择 Normal，然后使用VG输入信号下（TIM =

137; PAT = 141(80IRE)），调 整 “scaler”下Gain R G B值来调整色温值，直至色温达到spec（spec如下表）：

Source VGA/YPbPr VGA/YPbPr VGA/YPbPr

Tem p Wa rm （6500K） Normal（9300K） Cool（12000K）
x (center) 0.313 ± 0.030 0.285 ± 0.030 0.270 ± 0.030
y (center) 0.329 ± 0.030 0.293 ± 0.030 0.273 ± 0.030

PS:
调整白平衡时使用的信号如下：VGA mode（TIM = 137; PAT = 141(80IRE)），

YPbPr mode (TIM = 314; PAT = 141(80IRE)）。

注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！

22

工厂菜单说明

选项名称 调整范围

Brand 不可调整 o o o o o 客户名称

Main-MCU ver 不可调整 o o o o o 发布软体 Main-MCU 版本

Bootloader ver 不可调整 o o o o o 发布软体 Bootloader 版本

Sub-MCU ver 不可调整 o o o o o 发布软体 Sub-MCU ver 版本
EEPROM ver 不可调整 o o o o o 发布软体 EEPROM 版本

Date 不可调整 o o o o o 软体发布日期

Model name 不可调整 o o o o o 对外机种名

Scaler 不可调整 o o o o o Scaler 型号

Panel type 不可调整 o o o o o 屏的型号

Current source 支持输入源 √ √ √ √ √

Auto color 执行动作 √ √ √ √ √

ADC Gain 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新，并可手动调整。

ADC Offset 根据 IC SPEC √ √ √ √ √ 在 Auto Color 做完立即更新，并可手动调整。

Color temp. 支持色温 √ √ √ √ √

TV AV/S Comp HD PC

当前进工厂时的输入源，该项可切换输入源，对应输入源的 ADC，色温，
Scaler 等相关信息同步更新。
Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto
color 会对输入的 ADC 做自动矫正，调整 ADC Gain 和 Offset RGB 值。

当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温
的 Scaler Gain & Offset RGB 值等相关信息同步更新。

注释

Scaler Gain 根据 IC SPEC √ √ √ √ √ Scaler Gain 值在白平衡调整时立即更新，并可手动调整。

Scaler Offset 根据 IC SPEC √ √ √ √ √ Offset RGB 值在白平衡调整时立即更新，并可手动调整。

Burn in On/Off √ √ √ √ √

EEPROM Init 执行动作 √ √ √ √ √

打开或关闭 Burn in 模式。当 Burn in 设置为 On 时它将响应工厂遥控器功
能；EEPROM Init 后默认为 On 状态；Reset 后默认为 Off。
实现的是初始化除了 HDCP key 和产品序列号以外的全部 EEPROM，如
主菜单的 OSD 默认值，工厂菜单的 ADC 数据，白平衡设定值，Black light
和 Language 等，同时把 Burn in 设置为 On，响应工厂遥控器功能，设置
输入源为 TV。

23

Back LIT time 不可调整 o o o o o

Tota l time 不可调整 o o o o o

背光打开总计时，在 EEPROM Initial 或 Factory reset 后都清为 0，显示
值用十进制表示，当时间到达显示最大值时就不再变化。

AC ON 主电源供电总计时，在 EEPROM Initial 或 Factory reset 后都清为
0，显示值用十进制表示，当时间到达显示最大值时就不再变化。

Black light 根据 IC SPEC * * * * * 设置背光灯的亮度

Language 支持语言 * * * * *

设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式
的 OSD 中的菜单语言也做相应的更改并将该值保存（仅北美向可选）

Energy LOGO On/Off * * * * * 仅中国向有该项

实现的是复位除了 HDCP 和产品序列号，工厂菜单的 ADC 数据，白平衡
设定值，Black light，Language 和 Energy Logo 以外的全部 EEPROM 数

Reset 执行动作 √ √ √ √ √

据，如主菜单的 OSD 默认值，并把用户菜单 Language 设置为工厂
Language，同时把 Burn in 设置为 Off，禁止响应工厂遥控器功能，设置
输入源为 TV。

Exit 执行动作 √ √ √ √ √ 退出工厂模式

备注：

1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；

2. 不同机型工厂模式项目略有增删；

3. 进工厂模式时 Burn in 自动关闭。

24

4.电气方框图

主板框图

Power
board

5V

12V

12V

POWER

3.3V,1.8V,1.2V

DDR

W971GG6JB-18

Flash

HY27UF082G2B

Panel

LVDS

Scaler RTD2684S

Support non-PCM SPDIF output
Support 2 Channel YPbPr video Input up to 1080i/1080P
Support VGA input up to ADC 189MHz
3 Channels HDMI 1.3 Compliant receiver
Supprot PAL-BDGHI PAL-M SECAM
Automatic Volume control
Support AC3,MPEG1 layer1,2 and 3(MP3)and MPEG2 Layer 2

Audio AMP 15W

TPA3110D2

USB2

USB1

SPDIF OUT

CVBS OUT

HeadPhone

IF SAW Filter

AV1

IR

HDMI1

HDMI2

25

HDMI3

AV2

D-SUB

PC-VGA

Component
YPbPr

Keypad

TUNER

PC Audio JACK

主板电源框图

26

5.线路图

5.1 主板 715G4629M0D000004F

CN700

NC / CONN

D7101

S1D-E3

10uF 10V

C753

100nF 50V

C759

100nF 50V

D_5V

C707

BL_ON1

1

BL_PWM

2
3
4
5
6
7
8
9
10
11
12
13

DGND

DGND

C716
100nF 50V

DGND

DGND

100nF 50V

DGND

100nF 50V

+18V_AMP

PWR_ON

C704

C708
100nF 50V

1

VCC

2

REF

3

GND
FB4EN

C700

DGND

U702

E-PAD

VIN

PGND

AT1529F11U

D5V_STB

+

R732
10 OHM 1/10W

LX

Vout = 0.8x(1+R1/R2)=1.36V

R735

1

VCC

2

REF

3

GND
FB4EN

U704

E-PAD

VIN

PGND

AT1529F11U

10 OHM 1/10W

LX

DGND

DGND

C722
100nF 50V

DGND

Vout = 0.8x(1+R1/R2)=3.3V

D12V

+

DGND

C705
470uF 10V

TO-252, 1A

U700

VIN3VOUT

ADJ

1

R707 100R 1/10W 1%

22R 1/10W 1%

R709

R719

24R 1/10W 1%

DGND

9
8
7
6
5

DGND

9
8
7
6
5

DGND

1 2

120R/6000mA
C701

330UF 35V

2

R722

10K 1/10W

L702

2.2uH 20m OHM 8A

R733

10K 1/10W

L703

2.2uH 20m OHM 8A

12V

FB700

C709

22UF 6.3V

DGND

Vo=1.25x(1+Rdn/Rup)

+

C750

C757

220uF/16V

4.7UF 10V

DGND

C762

DGND

C763

4.7UF 10V

R726

R1

33K 1/10W 1%

R727

47K 1/10W 1%

R2

DGND

R728

R1

47K 1/10W 1%

R734

15K 1/10W 1%

R2

DGND

C758
NC

+

220uF16V

C764
NC

CONN

CN701

D1V8

FB719

120R/6000mA

1 2

C748
100nF 50V

C751

100nF 50V

FB720

120R/6000mA

1 2

C760
100nF 50V

C755

100nF 50V

13
12
11
10
9
8
7
6
5

PWR_ON

PWR_ON

4
3
2
1

C711
100nF 50V

D_5V

DGND

C752

22uF 10V

D5V_STB

DGND

C756

22uF 10V

BL_ON1
BL_PWM

C749
100nF 50V

1 2

1 2

C747

+

220uF16V

DGND

C761
100nF 50V

C754

+

220uF16V

DGND

D12V

DGND

+18V_AMP

D5V_STB

FB715

120R/6000mA

FB714

120R/6000mA

1 2

1 2

BL_ON1

CORE_1.2V

FB706

300OHM 4A

FB708

300OHM 4A

100nF 50V

PWR_ON

DM3V3

C703

BL_PWM

D5V_STB

R700
10K 1/10W

DGND

A3V3D3V3

Q700
PMBS3904

C710

100nF 50V

C715

NC 4.7U F 10V

R731

R701

1K 1/16W

D5V_STB

DGND

R713

1K 1/10W

NC

R705

4.7K 1/10W

Q703
PMBS3904

D5V_STB

DGND

27

BL_EN

R721

R711
10K 1/10W

Q705

LMBT3904LT1G

+18V_AMP

NC

R708

1K 1/16W 5%

DM3V3

R723

NC

USB_5V Power

12

FB702

120R/6000mA

R737

C765

+

100UF 50V

PS

R714

R717

47K 1/16W 5%

C767

1uF 50V

POWER_EN

BL_ADJ

T P V ( Top Victory Elec tronics Co . , Ltd. )

P01_POWER

Date

NC

1K 1/16W

C766

1uF 50V

絬 隔 瓜 絪 腹

Key Component

POWER_EN

D3V3

DGND

C768

180P 50V

C734
10uF 10V

C770 1uF 25V

AOZ1242A I

U70 5

8

VBIAS

7

VIN

6

EN

5

COMP

C769

1nF 50V

R738

10K 1/10W

R736 0R05 1/10W

R720

NC

C733

100nF 50V

LX

BST

GND

FB

DGND

D5V_STB

TO-252, 1A

AZ1117H-ADJ-E1

VI3VO

1

C771 100N 50V

2
3
4

10K 1/10W

R715

NC

R718

4K7 1/10W 5%

Q707
NC

DGND

U703

GND14

4

OEM MO DEL

TPV MOD EL

PCB NAME

Sheet

R121 5

R121 4

R740

10K 1%

R710

2

R739

52.3K 1%

D5V_STB

DGND

R729
NC

R730
0R05 1/10W

of

114Wednesday , March 23, 2011

5V

52.3K

Vo = 0.8 * (1+ R739/R740)

10K

V1 = 0 .8 * (1+ 5 2.3/10) =4.984V

V1 = 0 .8 * (1+ 5 3.4/10) =5.072V

L704

15uH

R741

3K 1%

D701

SX34

1 2

C713

100nF 50V

R716

47K +- 5% 1/10W

Q706
PMBS3904

C735

10uF 10V

DGND DGND

C772

10uF 25V

Q704

AO4449 -7A/-30V

1

S

2

S

3

S

4

G

R712

100K 1/10W

C736

100nF 50V

1 2

C773

10uF 25V

D_5V

8

D

7

D

6

D

5

D

DGND

FB705

1 2

1 2

Size

Rev

称爹

FB701

120R/6000mA

+

C714

NC

300OHM 4A

FB707

300OHM 4A

5V_USB

C712

100nF 50V

ST_D1V2

A1V2

A3

A

From DDR2

S_DQ_IN[0:15][8]

S_DQ_IN0
S_DQ_IN1
S_DQ_IN2
S_DQ_IN3
S_DQ_IN4
S_DQ_IN5
S_DQ_IN6
S_DQ_IN7
S_DQ_IN8
S_DQ_IN9
S_DQ_IN10
S_DQ_IN11
S_DQ_IN12
S_DQ_IN13
S_DQ_IN14
S_DQ_IN15

S_DA_IN[0:13][8]

S_DA_IN0
S_DA_IN1
S_DA_IN2
S_DA_IN3
S_DA_IN4
S_DA_IN5
S_DA_IN6
S_DA_IN7
S_DA_IN8
S_DA_IN9
S_DA_IN10
S_DA_IN11
S_DA_IN12
S_DA_IN13

S_LUDQS#_IN

S_LUDQS#_IN[8]

S_LUDQS_IN

S_LUDQS_IN[8]

S_LLDQS#_IN

S_LLDQS#_IN[8]

S_LLDQS_IN

S_LLDQS_IN[8]

S_DODT_IN

S_DODT_IN[8]

S_WE#_IN

S_WE#_IN[8]

S_CAS#_IN

S_CAS#_IN[8]

S_RAS#_IN

S_RAS#_IN[8]

S_CKE_IN

S_CKE_IN[8]

S_CK_IN

S_CK_IN[8]

S_CK#_IN

S_CK#_IN[8]

S_DBA0_IN

S_DBA0_IN[8]

S_DBA1_IN

S_DBA1_IN[8]

S_DM0_IN

S_DM0_IN[8]

S_DM1_IN

S_DM1_IN[8]

S_DBA2_IN

S_DBA2_IN[8]

To AVout & SPDIF

CVBS_OUT

SPDIF_OUT

SPDIF_OUT[9,12]

D1V8

Efuse_3.3V

CVBS_OUT

(1.1A)

FB4016

0 OHM 1/8W

(760mA)

HDMI0_D2+
HDMI0_D2­HDMI0_D1+
HDMI0_D1­HDMI0_D0+
HDMI0_D0­HDMI0_CLK+
HDMI0_CLK-

HDMI1_D2+
HDMI1_D2­HDMI1_D1+
HDMI1_D1­HDMI1_D0+
HDMI1_D0­HDMI1_CLK+
HDMI1_CLK-

HDMI2_D2+
HDMI2_D2­HDMI2_D1+
HDMI2_D1­HDMI2_D0+
HDMI2_D0­HDMI2_CLK+
HDMI2_CLK-

HOTPLUG2
HOTPLUG1
HOTPLUG0

HDMI_CEC

HDMI2_DDC_SCL[9]
HDMI2_DDC_SDA[9]
HDMI1_DDC_SCL[9]
HDMI1_DDC_SDA[9]
HDMI0_DDC_SCL[9]
HDMI0_DDC_SDA[9]

To Audio Amplifier

AOUT_L
AOUT_R

AMP_STBY

To POWER

POWER_EN
PS

BL_ADJ[9,12]

NAND FLASH

4K7 1/10W 5%

R4069

SPI_WP

10K 1/10W

PMBS3904

BL_EN
PANEL_EN
LEDG
LEDR
PS
AMP_STBY
POWER_EN
N_RDY
N_CE0#
PW_KEY
LIGHT_G
LIGHT_R

N_ALE
USB_PWR_FLAG1
USB_PWR_FLAG0

SPDIF_OU T

TX0
RX0

R4074

R4076
4K7 1/10W 5%
4K7 1/10W 5%

CORE_1.2V

+

C4061
100uF16V

DDR_1.8V

12

C4074

22UF 6.3V

D3V3

R4032
NC

From HDMI

HOTPLUG2
HOTPLUG1
HOTPLUG0

HDMI_CEC

HDMI2_DDC_SCL
HDMI2_DDC_SDA
HDMI1_DDC_SCL
HDMI1_DDC_SDA
HDMI0_DDC_SCL
HDMI0_DDC_SDA

DM3V3

R4070

Q4007

DGND

C4066

C4059

C4076

C4075

HDMI0_D2+
HDMI0_D2­HDMI0_D1+
HDMI0_D1­HDMI0_D0+
HDMI0_D0­HDMI0_CLK+
HDMI0_CLK-

HDMI1_D2+
HDMI1_D2­HDMI1_D1+
HDMI1_D1­HDMI1_D0+
HDMI1_D0­HDMI1_CLK+
HDMI1_CLK-

HDMI2_D2+
HDMI2_D2­HDMI2_D1+
HDMI2_D1­HDMI2_D0+
HDMI2_D0­HDMI2_CLK+
HDMI2_CLK-

AOUT_L
AOUT_R

AMP_STBY

POWER_EN

PS

N_RDY

SPI_SCK-N_RE#

N_CE0#

DGND

N_CLE
N_ALE
N_WE#

R4061

22R 1/16W 5%

DGND

100N16V
100N16V
100N16V
100N16V
100N16V
100N16V

C4067

C4060

C4078

C4077

TOEN

10

DM3V3

11
12
13
14
15
16
17
18
19
20
21
22
23

DM3V3

D5V_STB

R4064 4K7 1/10W 5%
R4065 4K7 1/10W 5%

C4068

C4062

DGND

C4080

C4079

DGND

From TUNER

TUN_IF+
TUN_IF-

I2C_SCL
I2C_SDA

RF_AGC

From CVBS1

AV1_CVBS+
VIN_A0­AV2_CVBS+
VIN_A1-

AV1_IN_L
AV1_IN_R

AV2_IN_L
AV2_IN_R

From YPBPR1

Y1+
PB1+
PR1+
VIN_Y0-

YPBPR1_IN_L
YPBPR1_IN_R

From KeyPad

LSADC0
LSADC1
PW_KEY
LIGHT_SENSOR

IRRX

LEDG
LEDR

KEY_SDA
KEY_SCL

LIGHT_R
LIGHT_G

U4003

1

NC1

NC29

2

NC2

NC28

3

NC3

NC27

4

NC4

NC26

5

NC5

I/O7

6

I/O6

NC6

7

RY/BY1

I/O5

8

RE

I/O4

9

NC25

CE1

NC24

NC7
NC8

NC23

VCC1

VCC2
VSS2

VSS1
NC9

NC22

NC10

NC21

CLE

NC20

ALE

I/O3

WE

I/O2

WP

I/O1

NC11

I/O0

NC19

NC12

NC18

NC13

NC17

NC14
NC1524NC16

A3V3

C4121

2.2UF 16V

C4082

C4081

48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28
27
26
25

HY27UF082G2B-TPCB

C4084

C4083

TUN_ IF +
TUN_ IF -

I2C_SCL
I2C_SDA

RF_AGC

AV1_CVBS+
VIN_A0­AV2_CVBS+
VIN_A1-

AV1_IN_L
AV1_IN_R

AV2_IN_L
AV2_IN_R

Y1+
PB1+
PR1+
VIN_Y0-

YPBPR1_IN_L
YPBPR1_IN_R

LSADC0
LSADC1
PW_KEY
LIGHT_SENSOR

IRRX

LEDG
LEDR

KEY_SDA
KEY_SCL

LIGHT_R
LIGHT_G

N_DATA7
N_DATA6
N_DATA5
N_DATA4

DGND

N_DATA3
N_DATA2
N_DATA1
N_DATA0

R4023 4K7 1/10W 5%
R4025 4K7 1/10W 5%
R4062 4K7 1/10W 5%
R4063 4.7K 1/10W

R4068 4K7 1/10W 5%
R4066 4K7 1/10W 5%
R4075 4K7 1/10W 5%
R4077 4K7 1/10W 5%
R4079 4K7 1/10W 5%
R4072

1K 1/10W

R4080 4K7 1/10W 5%
R4081 4K7 1/10W 5%

100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V
100N16V

DM3V3

1uF 25V

From LVDS

From VGA

C4042

DGND

TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN

VGA_R+
VGA_R­VGA_G+
VGA_G­VGA_B+
VGA_B-

VGA_VS
VGA_HS

VGA_IN_L
VGA_IN_R

HP_OUT_L
HP_OUT_R

HP_OUT_JD

TX0
RX0

VGA_DDC_SDA
VGA_DDC_SCL

TEDP
TEDN
TECLKP
TECLKN
TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCLKP
TOCLKN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN

VGA_R+
VGA_R­VGA_G+
VGA_G­VGA_B+
VGA_B-

VGA_VS
VGA_HS

VGA_IN_L
VGA_IN_R

HP_OUT_L
HP_OUT_R

HP_OUT_JD

TX0
RX0

VGA_DDC_SDA
VGA_DDC_SCL

(pin share function)
(pin share function)

1uF 25VC4003

C4004 100nF 50V

FB4002 300OHM 4A

FB4001 300OHM 4A

1uF 25V C4022

2.2UF 16V C4123

2.2UF 16V C4041

2.2UF 16V C4010

2.2UF 16V C4021

2.2UF 16V C4017

2.2UF 16V C4020

2.2UF 16V C4014

2.2UF 16V C4011

2.2UF 16V C4016

2.2UF 16V C4015

IF_NTUN_IF-

IF_P

C4119

100N16V

C4089

DGND

R4017 0R05 1/10W

R4018

NC

A1V2

1 2

A3V3

1 2

XOUT

XIN

FB4011

300OHM 4A

FB4018

AGND

300OHM 4A

FB4004
FB4003

300OHM
300OHM

HDMI_1.2V

C4063

DGND

HDMI_3.3V

C4090

DGND

C4051

1uF 25V

TUN_IF+

C4052

1uF 25V

C4046

PLL_GND

22pF 50V

X400 0

27mHZ

C4047

1 2

22pF 50V

C4118

C4055

C4056

10uF 6.3V

100N16V

10uF 6.3V

DGND

IO_3.3V

300OHM 4A

C4087

C4085

C4086

(36mA)

C4088

100N16V
100N16V

DGND DGND

100N16V
100N16V
100N16V

ST_D1V2

FB4007
300OHM

1 2

0.5A)

D3V3

1 2

DGND

FB4017

47N 50V C4023

VDAC_3.3V

1 2
1 2

VADC_3.3V

PLL_GND

CORE_1.2V

R4014
R4015
100 OHM 1/10W
100 OHM 1/10W

Efuse_3.3V

CORE_1.2V
CORE_1.2V

C4064

100N16V
100N16V

100N16V

47N 50V C4024

47N 50V C4120

PLL_3.3V

I2C_SCL
I2C_SDA

HP_OUT_JD
USB_PWR_FLAG1

IO_3.3V

IO_3.3V

DDR_1.8V

DDR_1.8V

DDR_1.8V

DDR_1.8V

DDR_1.8V

DDR_1.8V

47N 50V C4026

47N 50V C4025

VDACGND
VADCGND

47N 50V C4027

47N 50V C4028

47N 50V C4029

47N 50V C4030

47N 50V C4032

47N 50V C4033

47N 50V C4034

47N 50V C4035

47N 50V C4031

CORE_1.2V

PS

MEMC_GPI O

CVBS_OUT

IF_N
IF_P

XIN
XOUT

RF_AGC

LEDG
LEDR

R4019

5K1 1/16W 5%

LIGHT_G
LIGHT_R

S_DQ_IN14
S_DM1_IN
S_DQ_IN9
S_DQ_IN11

S_DQ_IN12
S_DQ_IN6
S_DM0_IN
S_DQ_IN1

S_DQ_IN4
S_DQ_IN3
S_LLDQS_IN
S_LLDQS#_IN

S_LUDQS_IN
S_LUDQS#_IN
S_DQ_IN15
S_DQ_IN8

S_DQ_IN10
S_DQ_IN13
S_DQ_IN7
S_DQ_IN0

S_DQ_IN2
S_DQ_IN5

A1V2

FB4012

1 2

300OHM 4A

A3V3 USB_3.3V

FB4019

1 2

300OHM 4A

AGND

AGND

To AMP

To AV_out

DGND

VGA_IN_R

VGA_IN_L

47N 50V C4036

47N 50V C4039

47N 50V C4040

47N 50V C4037

47N 50V C4038

U4000

256

254

257

255

EPAD

AIN_5L

AIN_4R

1

AIN_5R

2

LSADC3

3

LSADC5

4

VDAC3V3

5

AVOUT1

6

AVOUT2

7

VDACGND

8

ADC2XGND

9

IF1N

10

IF1P

11

ADC2X3V3

12

PLLGND

13

XIN

14

XOUT

15

PLL3V3

16

D1V2

17

RF_AGC

18

I2C0_SCL

19

I2C0_SDA

20

GPIO_M3

21

GPIO_M4

22

GPIO_M6

23

GPIO_M5

24

GPIO_M7

25

D3V3

26

GPIO_U5

27

GPIO_R4

28

GPIO_R3

29

EFUSE_D3V3

30

D3V3

31

NC

32

NC

33

NC

34

NC

35

D1V2

36

D1V2

37

DDR18VCC

38

DQ_14

39

DM1

40

DQ_9

41

DQ_11

42

DDR18VCC

43

DQ_12

44

DQ_6

45

DM0

46

DQ_1

47

DDR18VCC

48

DQ_4

49

DQ_3

50

DQS0

51

DQS0_N

52

DDR18VCC

53

DQS1

54

DQS1_N

55

DQ_15

56

DQ_8

57

DDR18VCC

58

DQ_10

59

DQ_13

60

DQ_7

61

DQ_0

62

DDR18VCC

63

DQ_2

64

DQ_5

DVRI65CK66CK#67RAS#68DDR18VCC69CAS#70ADDR071ADDR272DDR18VCC73ADDR474ADDR675ADDR876ADDR1177ADDR1378DDR18VCC79WE#80CKE81BA182BA083DDR12VCC84ADDR185ADDR1086ADDR587ADDR388DDR18VCC89ADDR990ADDR791ADDR1292BA293ODT94USB1V295HSDM_096HSDP_097USB3V398HSDM_199HSDP_1

S_DVREF_A

S_CK_IN

S_CK#_IN

DDR_1.8V

Jack Detection Function (place
resistor Near Connector)

USB_1.2V

C4065

C4069

100N16V
100N16V

DGND

C4073

100N16V

1 2

AV2_IN_R

HP_OUT_R

AOUT_L

AOUT_R

YPBPR1_IN_R

YPBPR1_IN_L

AV1_IN_L

AV1_IN_R

HP_OUT_L

AV2_IN_L

VCM_BB

AVDD_BB0

248

252

246

244

242

251

250

249

241

240

253

247

245

243

AIN_4L

AIN_1L

AIO_1L

AIO_2L

AIN_3L

AIN_1R

AIO_1R

AIO_2R

AIN_3R

AOUT_L

AOUT_R

VCM_BB

HPOUT_L

HPOUT_R

S_DA_IN13

S_CKE_IN

S_RAS#_IN

S_CAS#_IN

S_DA_IN0

S_DA_IN2

S_DA_IN4

S_DA_IN6

S_DA_IN8

S_DA_IN11

S_WE#_IN

A1V2

FB4008

1 2

300OHM 4A

A1V2

VD_1.2V

FB4013

1 2

300OHM 4A

AGND

A3V3

PLL_3.3V

FB4020

1 2

300OHM 4A

PLL_GND

DGNDAGND

BB1GND

BB0_3V3

BB_3.3V

12

BB1GND

239

BB1GND

S_DBA1_IN

Y_1.2V

AGND

C4070

2.2UF 16V

C4091

100N16V

FB4000
300OHM 4A

VD_3.3V

1 2

237

238

BB1_3V3

S_DBA0_IN

C4122

1UF16V

AGND

C4058

100N16V

BB1GND

D1V2

C4000

1uF 25V

HOTPLUG0

236

235

VD3V3

S_DA_IN1

S_DA_IN10

1KOHM +-1% 1/16W

1KOHM +-1% 1/16W

Add C4041 on 20101111

VD_1.2V

Y_1.2V

HOTPLUG1

AV1_CVBS+

VIN_A0-

VIN_A1-

AV2_CVBS+

HOTPLUG2

AGND

AGND

232

229

224

227

225

234

233

231

228

230

226

VIN1N

VIN0N

VD1V2

VIN_9P

VIN_14P

VIN_13P

VIN_10P

VIN_12P

VIN_11P

VD_GND33

ADC_GND33

RTD2684S

S_DA_IN3

S_DA_IN9

S_DA_IN7

S_DA_IN12

S_DODT_IN

USB_DM0

S_DBA2_IN

USB_DP0

S_DA_IN5

USB_3.3V

USB_1.2V

DDR_1.8V

R4020

S_DVREF_A

R4021

DGND

Close to RTD2 68x IC

A3V3 VADC_3.3V

A3V3 VDAC_3.3V

AGND

223

222

VIN_8P

YPP1V2

USB_DM1

1 2

1 2

C4092

4.7UF 10V

close to RTD268x

221

220

VIN_7P

VIN_6P

VIN_Y1N

USB1V2

100

101

USB_DP1

C4053

100N16V

C4054

100N16V

FB4014

FB4021

AVDD_BB0

Y1+

PR1+

VIN_Y0-

217

219

218

VIN_5P

VIN_4P

D1V2

GPIO_R1

102

103

104

TOEN

N_WE#

300OHM 4A

300OHM 4A

PB1+

216

VIN_3P

VIN_Y0N

GPIO_K3

GPIO_K4

105

AMP_STBY

VADCGND

D5V_STB

C4001
100nF 50V

AGND

Y_3.3V

VGA_G-

VGA_G+

VGA_R-

VGA_R+

VGA_B+

VGA_B-

215

213

211

214

212

210

VIN_2P

VIN_1P

VIN_0P

VIN_BN

VIN_RN

VIN_GN

GPIO_K5

GPIO_K6

D3V3

GPIO_K7

GPIO_S6

GPIO_S5

106

107

108

109

110

111

N_DATA3

N_DATA5

N_DATA4

USB_PWR_FLAG0

KEY_SDA

KEY_SCL

A3V3

C4071

100N16V

C4093

4.7UF 10V

VDACGND

AGND

VGA_VS

VGA_HS

209

207

208

VSYNC

HSYNC

YPP3V3

GPIO_S4

GPIO_M0

GPIO_M1

112

113

114

N_DATA2

N_DATA0

N_DATA1

FB4009

1 2

APLL3.3V

206

205

204

APLL3V3

APLLGND

GPIO_M2

LVDS_B_FP

115

116

117

TX0

RX0

300OHM 4A

DGND

203

XORTC

LVDS_B_FN

118

TODP

A3V3

202

XIRTC

LVDS_B_EP

119

TODN

A3V3

PANEL_EN

BL_EN

201

200

199

RTC3V3

GPIO_B7

ST_D1V2

LVDS_B_EN

LVDS_B_DP

LVDS_B_DN

120

121

122

TOCLKP

TOCLKN

TOCP

Y_3.3V

C4057

100N16V

AGND

1 2

1 2

FB4024

1 2

VGA_DDC_SCL

VGA_DDC_SDA

196

197

198

GPIO_B6

VDDC_SCL

VDDC_SDA

LVDS_B_CP

LVDS_B_CN

LVDS_B_BP

123

124

125

TOBN

TOBP

TOCN

FB4015

300OHM 4A

FB4022

300OHM 4A

300OHM 4A

DGND

R4000
10K 1/10W

LSADC1

LSADC0

LSADC_REF

194

193

195

D3V3

LSADC0

LSADC_REF

PMM_GPI O_C 4

NAND RDY/BUSY

LVDS_B_BN

LVDS_B_AP

LVDS_B_AN

126

127

128

TOAP

TOAN

AGND

ST_D1V2

R4007

0R05 1/10W

R4008

0R05 1/10W

LSADC1

LSADC2
LSADC4

HDMI1V2
HDMI_2_2P
HDMI_2_2N
HDMI_2_1P
HDMI_2_1N
HDMI_2_0P
HDMI_2_0N

HDMI_2_CLKP
HDMI_2_CLKN

HDMI_1_2P
HDMI_1_2N
HDMI_1_1P
HDMI_1_1N
HDMI_1_0P
HDMI_1_0N

HDMI_1_CLKP
HDMI_1_CLKN

TMDS_RE XT

HDMI3V3
HDMI_0_2P
HDMI_0_2N
HDMI_0_1P
HDMI_0_1N
HDMI_0_0P
HDMI_0_0N

HDMI_0_CLKP
HDMI_0_CLKN

HDMI1V2

ST_D1V2

HDDC0_SDA
HDDC0_SCL
HDDC1_SDA
HDDC1_SCL
HDDC2_SDA
HDDC2_SCL

NAND_D7
NAND_D6
SPI_SCLK

SPI_CSN
NAND_CS1
NAND_CS0

NAND_ALE
NAND_CLE

LVDS_A_AN

LVDS_A_AP

LVDS_A_BN

LVDS_A_BP

LVDS_A_CN
LVDS_A_CP
LVDS_A_DN
LVDS_A_DP
LVDS_A_EN

LVDS_A_EP

LVDS_A_FN

LVDS_A_FP

D3V3

VD_3.3V

C4072

2.2UF 16V

AGND

BB_3.3VA3V3

APLL3.3V

C4094

100N16V

IO_3.3V

192
191
190

RSTI_N

189

CEC

188
187
186
185
184
183
182
181
180
179
178
177
176
175
174
173
172
171
170
169
168
167
166
165
164
163
162
161
160
159

IRRX

158
157
156
155
154
153
152
151
150
149
148
147
146
145
144
143
142

D3V3

141

D1V2

140
139
138
137
136
135
134
133
132
131
130
129

IO_3.3V

10K 1/10W

DGND DGND

PW_KEY
LIGHT_SENSOR
RESET#
HDMI_CEC

HDMI_1.2V

HDMI2_D2+
HDMI2_D2­HDMI2_D1+
HDMI2_D1­HDMI2_D0+
HDMI2_D0­HDMI2_CLK+
HDMI2_CLK­HDMI1_D2+
HDMI1_D2­HDMI1_D1+
HDMI1_D1­HDMI1_D0+
HDMI1_D0­HDMI1_CLK+
HDMI1_CLK-

HDMI0_D2+
HDMI0_D2­HDMI0_D1+
HDMI0_D1­HDMI0_D0+
HDMI0_D0­HDMI0_CLK+
HDMI0_CLK-

IRRX
HDMI0_DDC_SDA
HDMI0_DDC_SCL
HDMI1_DDC_SDA
HDMI1_DDC_SCL
HDMI2_DDC_SDA
HDMI2_DDC_SCL
POWER_EN
N_DATA7
N_DATA6

SPI_SCK-N_R E#

SPI_WP
SPDIF_OUT
N_CE0#
N_RDY
N_ALE
N_CLE

TEAN
TEAP
TEBN
TEBP
TECN
TECP
TECLKN
TECLKP
TEDN
TEDP
UART0_RX
UART0_TX

R4016

HDMI_3.3V

2K7 1/16W 5%

HDMI_1.2V
ST_D1V2

CORE_1.2V

Power-On-Latch (POL)

test mode (PIN147 pad_nand_cs1_n)
0 : enable
1 : disable

EJTAG (PIN146 pad_nand_cs0_n)
0 : enable
1 : disable

ROM boot (PIN149 pad_spi_sclk)
0 : boot from ROM
1 : don't boot from ROM

Flash type (PIN148 pad_spi_cs_n)
0 : SPI-Flash boot
1 : NAND-Flash boot

test mode PLL (PIN144 pad_pcmcia_iowr_n)
0 : external
1 : internal

HS4000

Heat Sink

D4000
BAV99

123Q4000

R4003
1K 1/10W

R4005

C4005

10K 1/10W

10UF 6.3V X5R +-20%

DGND

CN4001 USB CONN

1

1234

2
3
4

6 5

DGND

USB1_5V

1

1234

USB_DM1

2

USB_DP1

3
4

USB CONN

6 5

CN4002

DGND

IO_3.3V

R4024

N_CE0#

4K7 1/16W 5%

R4026

SPI_SCK-N_RE#

R4027

4K7 1/16W 5%

SPI_WP

R4039
NC

N_ALE

R4030

4K7 1/16W 5%

1
2

Add for Heat Sink Outline 2008/12/06

H1

G11G22G33G44G5

GLZ

5

AGND

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

P02_RTD268x_256C

Date

3

R4001

1 2

IO_3.3V

C4002

+

47uF16V

DGND

2N3906S-RTK/PS

100R 1/10W 5%
R4004

C4008

R4006

10K 1/10W

100pF 50V

DGNDDGND DGND

D3V3

HDMI2_DDC_SDA
HDMI2_DDC_SCL

DGND

USB

USB0_5V
USB_DM0
USB_DP0

C4048

100N 16V

CN4006

UART0_RX

7

UART0_TX

6

MEMC_GPI O

5
4

D12V

3
2
1

DGND

NC / CONN

D3V3

D3V3

NC/4K7 1/16W 5%

DGND

D3V3

R4031
4K7 1/16W 5%

D3V3

DGND

1
2

AGND

OEM MODEL Size

TPV MODEL

PCB NAME

Sheet

R4002

10K 1/10W 5%

2N3904S-RTK/PS
Q4001
C4006

NC

R4010

R4009
100R 1/10W 5%
100R 1/10W 5%

220R/2000mA

+

C4049

100uF16V

DGND

214Wednesday, May 04, 2011

C4043

100N 16V

FB4006

of

RESET#

C4007
10UF 6.3V X5R +-20%

CN4007

4
3
2
1

NC / CONN

220R/2000mA

+

C4044

100uF16V

DGND

USB_PWR_FLAG1

12

C4050

NC

USB_PWR_F LAG0

FB4005

t

12

t

5V_USB

12

C4045

TH4001

NC

5V_USB

12

TH4000

A1

Rev

A

称爹

28

From RTD268x

S_DQ_IN 0
S_DQ_IN 1
S_DQ_IN 2
S_DQ_IN 3
S_DQ_IN 4
S_DQ_IN 5
S_DQ_IN 6
S_DQ_IN 7
S_DQ_IN 8
S_DQ_IN 9
S_DQ_IN 10
S_DQ_IN 11
S_DQ_IN 12
S_DQ_IN 13
S_DQ_IN 14
S_DQ_IN 15

S_DA_IN [0:13]

S_DA_IN0
S_DA_IN1
S_DA_IN2
S_DA_IN3
S_DA_IN4
S_DA_IN5
S_DA_IN6
S_DA_IN7
S_DA_IN8
S_DA_IN9
S_DA_IN10
S_DA_IN11
S_DA_IN12
S_DA_IN13

S_LUDQS#_I N[7]

S_LUDQS_I N[7]

S_LLDQS#_I N[7]

S_LLDQS_IN[7]

S_DODT_IN[7]

S_WE#_IN[7]
S_CAS#_IN[7]
S_RAS#_IN[7]

S_CKE_IN[7]

S_CK_IN[7]

S_CK#_IN[7]
S_DBA0_IN[7]
S_DBA1_IN[7]

S_DM0_IN[7]
S_DM1_IN[7]

S_DBA2_IN[7]

S_DQ_IN[0:15] [7]

S_LUDQS#_I N
S_LUDQS_IN
S_LLDQS#_IN
S_LLDQS_IN
S_DODT_IN

S_WE#_IN
S_CAS#_IN
S_RAS#_IN

S_CKE_IN
S_CK_IN
S_CK#_IN
S_DBA0_IN
S_DBA1_IN
S_DM0_IN
S_DM1_IN
S_DBA2_IN

S_DA_IN[ 0:13] [ 7]

S_DQ_IN 14
S_DM1_IN
S_DQ_IN 9
S_DQ_IN 11

S_DQ_IN 12
S_DQ_IN 6
S_DM0_IN
S_DQ_IN 1

S_DQ_IN 4
S_DQ_IN 3
S_LLDQS_I N
S_LLDQS#_I N

S_LUDQS_I N
S_LUDQS#_I N
S_DQ_IN 15
S_DQ_IN 8

S_DQ_IN 10
S_DQ_IN 13
S_DQ_IN 7
S_DQ_IN 0

S_DQ_IN2
S_DQ_IN5
S_CK_IN
S_CK#_IN

S_CK

S_RAS#_IN
S_CAS#_IN
S_DA_IN0
S_DA_IN2

S_DA_IN4
S_DA_IN6
S_DA_IN8
S_DA_IN11

S_DA_IN13

S_WE#_IN

S_CKE_IN
S_DBA1_IN
S_DBA0_IN

S_DA_IN1
S_DA_IN10

S_DA_IN5

S_DA_IN3

S_DA_IN9

S_DA_IN7

S_DA_IN12

S_DBA2_IN

RP4000

22oHM 1/16W

8
7
6
5

RP4001

22oHM 1/16W

8
7
6
5

RP4002

22oHM 1/16W

8
7
6
5

RP4003

22oHM 1/16W

8
7
6
5

RP4004

22oHM 1/16W

8
7
6
5

R4035
R4037
R4036
R4038

close RTD268x

R4040
100R 1/16W 5%

close DDR

RP4005

8
7
6
5

RP4006

8
7
6
5

R4043
51R 1/16W 5%

RP4007

51R

8
7
6
5

RP4008

51R

8
7
6
5

RP4009

51R

8
7
6
5

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

1
2
3
4

51R

51R

S_DQ14
S_DM1
S_DQ9
S_DQ11

S_DQ12
S_DQ6
S_DM0
S_DQ1

S_DQ4
S_DQ3
S_LLDQS
S_LLDQS#

S_LUDQS
S_LUDQS#
S_DQ15
S_DQ8

S_DQ10
S_DQ13
S_DQ7
S_DQ0

S_DQ2
S_DQ5
S_CK
S_CK#

S_CK#

S_RAS#
S_CAS#
S_DA0
S_DA2

S_DA4
S_DA6
S_DA8
S_DA11

S_DA13

S_WE#
S_CKE
S_DBA1
S_DBA0

S_DA1
S_DA10
S_DA5
S_DA3

S_DA9
S_DA7
S_DA12
S_DBA2

S_DODT_IN

22R 1/16W 5%

22R 1/16W 5%
22R 1/16W 5%
22R 1/16W 5%
22R 1/16W 5%

R4033

1V8DDR

S_DQ0
S_DQ1
S_DQ2
S_DQ3
S_DQ4
S_DQ5
S_DQ6
S_DQ7
S_DQ8

S_DQ9
S_DQ10
S_DQ11
S_DQ12
S_DQ13
S_DQ14
S_DQ15

S_LUDQS#

S_LUDQS

S_LLDQS#

S_DM1
S_DM0

S_DVREF

1K 1/10W 1%

S_DVREF

1K 1/10W 1%

R4041

R4042

G8
G2
H7
H3
H1
H9

F1

F9
C8
C2
D7
D3
D1
D9

B1

B9

A8

B7

E8

F7

B3

F3

K9

J2

A1

E1

J9
M9
R1

A9
C1
C3
C7
C9

E9
G1
G3
G7
G9

J1

U4002

DQ0
DQ1
DQ2
DQ3
DQ4
DQ5
DQ6
DQ7
DQ8
DQ9
DQ10
DQ11
DQ12
DQ13
DQ14
DQ15

UDQS
UDQS
LDQS
LDQS
UDM
LDM
ODT

VREF

VDD
VDD
VDD
VDD
VDD
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDQ
VDDL

W971GG6JB-18

1V8DDR

DGND

29

S_DA0

M8

C4095

100N16V

C4096
100N 16V

A10
A11
A12

A13
BA0
BA1
BA2

WE

CAS
RAS

CKE

VSS
VSS
VSS
VSS
VSS

VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ
VSSQ

VSSDL

A0
A1
A2
A3
A4
A5
A6
A7
A8
A9

CS

CK
CK

S_DA1

M3

S_DA2

M7

S_DA3

N2

S_DA4

N8

S_DA5

N3

S_DA6

N7

S_DA7

P2

S_DA8

P8

S_DA9

P3

S_DA10

M2

S_DA11

P7

S_DA12

R2

S_DA13

R8

S_DBA0

L2

S_DBA1

L3

S_DBA2

L1

S_WE#

K3

S_CAS#

L7

S_RAS#S_LLDQS

K7
L8

S_CKE

K2

S_CK

J8

S_CK#

K8

A3
J3
N1
P9
E3
A7
B2
B8
D2
D8
E7
F2
F8
H2
H8
J7

DGND

D1V8

Close to DDR

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

P03_DDR2

Date

R4034
1K 1/16W

DGND

FB4027

0 OHM 1/8W

(210mA)

C4097

22UF 6. 3V

1V8DDR

OEM MODEL

TPV MODEL

PCB NAME

Sheet

C4098

C4099

314Wednes day , March 30, 20 11

100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V
100N 16V

C4101

C4100

of

C4102

C4103

C4104

C4105

DGND

C4106

Size

Rev

称爹

C4107

C4108

B

A

C4109

TO RTD268x

AV1

AV1_CVBS+
VIN_A0-

AV1_IN_L
AV1_IN_R

AV2

AV2_CVBS+
VIN_A1-

AV2_IN_L
AV2_IN_R

CN102

A

B

C

CONN

AV1_CVBS+
VIN_A0-

AV1_IN _L
AV1_IN _R

AV2_CVBS+
VIN_A1-

AV2_IN _L
AV2_IN _R

2

1

4

3

6

5

AGND

ZD105

MLVG0402

1 2

AGND

CN101

R112
75 OHM +-5% 1/16W

SH101

C105

470pF 50V

A

B

C

RCA JACK

R138

0R05 1/10W

R133
12K 1/16W

2

1

4

3

6

5

AGND

C106

NC

ZD101

MLVG0402

AV2_CVBS+

VIN_A1-

Close to Main Chip

AV2_IN_L

R135

8.2K 1/10W

1 2

AGND

R101

0R05 1/10W

R102
75R

SH100

R103

C102

470pF 50V

AGND AGND

C103

470pF 50V

12KOHM + -5% 1/16W

R105
12KOHM + -5% 1/16W

C101

NC

AV1_CVBS+

VIN_A0-

Close to Main Chip

AV1_IN_L

R104

8.2K 1/10W

AV1_IN_R

R106

8.2K 1/10W

AGNDAGND

AGND AGND

C104

470pF 50V

R137
12K 1/16W

AGNDAGND

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

P04_AV

30

AV2_IN_R

R136

8.2K 1/10W

OEM MODEL

TPV MO DEL

PCB NAME

Sheet

Size

Rev

414Friday , Decem ber 10, 2010

of

称爹

A4

A
