维 修 手 册

品牌 机种

AOC LE26A3320/80

1

变更说明

版本 发布日期 变更说明 对外机种名 对内机种名

A00 Oct 31,2012

首次发布

LE26A3320/80 E26C9KNDBVA1NNX

2

目 录

1. 技术规格------------------------------------------------------------------------------------------------------------04

1.1 一般规格---------------------------------------------------------------------------------------------------------04

1.2 预设显示模式---------------------------------------------------------------------------------------------------05

2. 操作说明------------------------------------------------------------------------------------------------------------06

2.1 连接电视机----------------------------------------------------------------------------------------------------06

2.2 遥控器说明----------------------------------------------------------------------------------------------------09

2.3 OSD 调整----------------------------------------------------------------------------------------------------10

3. 工厂模式调整------------------------------------------------------------------------------------------------------20

4. 电气方框图---------------------------------------------------------------------------------------------------------23

5. 线路图---------------------------------------------------------------------------------------------------------------25

5.1 主板-------------------------------------------------------------------------------------------------------------25

5.2 电源板----------------------------------------------------------------------------------------------------------33

5.3 遥控板----------------------------------------------------------------------------------------------------------35

6. 软体及 EDID 烧录-------------------------------------------------------------------------------------------------36

7. 故障处理流程图---------------------------------------------------------------------------------------------------37

8. 主要 IC 管脚及内部框图---------------------------------------------------------------------------------------42

9. BOM-------------------------------------------------------------------------------------------------------------45

3

1. 技术规格

1.1 一般规格

4

1.2 预设显示模式

电脑输入信号参照表

将电脑连接到电视后，按照下表，设置电脑中的输出信号。

预设电脑模式

标准 分辨率 水平频率（kHz) 垂直频率（Hz)

VGA 720 x 400 31.327 69.617

SVGA 800 x 600 37.879 60.317

XGA 1024 x 768 48.363 60.004

WXGA 1360 x 768 47.72 59.799

DVI/HDMI/VGA 输入信号参照表

1. 使用DVI 端口时，将视频设备的DVI 端口使用DVI 转HDMI 线连接到电视后，按照下表，设置视频设备的输
出信号。

2. 使用电脑HDMI 端口时，将电脑的HDMI 端口使用HDMI 线连接到电视后，按照下表，设置电脑的输出信号。

3. 使用VGA端子时，将电脑VGA端口使用VGA线连接到电视后，按照下表，设置电脑的输出信号

预设电脑模式

标准 分辨率 水平频率（KHz) 垂直频率（Hz)

VGA 640 x 480 37.879 60.317
VGA 720 x 400 31.327 69.617

SVGA 800 x 600 37.879 60.317

XGA 1024 x 768 48.363 60.004

WXGA 1360 x 768 47.72 59.799

视频输入信号参照表

1. 将视频设备的分量或HDMI 端口连接到电视后，按照下表，设置视频设备的输出信号。

2. 如果电脑显卡可支持视频格式信号，可设置下表输出信号。

预设分量或HDMI 模式

标准 分辨率 水平频率（KHz) 垂直频率（Hz)

SD 720 x 480i 15.734 60
SD 720 x 480p 31.5 60
SD 720 x 576i 15.625 50
SD 720 x 576p 31.25 50
HD 1280 x 720p 37.5 50
HD 1280 x 720p 45 60
HD 1920 x 1080i 28.125 50

HD 1920 x 1080i 33.75 60
FHD 1920 x 1080* 56.25 50
FHD 1920 x 1080* 67.5 60

电视，视频模式支持的视频系统

PAL D/K B/G I 。
标清接口
您也可以使用DVD 播放机或VCR 播放机观看传统节目。通过电视侧面和背面的视频输入，将设备连接到电视。

5

2. 操作说明

2.1 连接电视

6

连接电视

有线系统或VHF/UHF天线系统
除标清模拟节目以外，您还可以观看标清或高清数字节目（如果您所在的地区能提供，并经过机顶盒或其他

类似设备）。本电视能够接收有线和VHF/UHF天线的模拟信号电视节目。
强烈建议您使用75Ω同轴线连接天线/有线输入，以接收最佳的画面质量。300Ω双芯线很容易受到射频干扰

影响，从而造成信号降级。

高清接口

通过申请开通高清有线服务或高清卫星服务，您可以观看高清节目。为取得最佳的画面，请务必通过电视后
面的HDMI或分量视频（带音频）输入端，将该设备连接到电视。

HDMI连接

如果设备配有DVI插孔，而不是HDMI插孔，请将DVI插孔连接到HDMI输入（用DVI-to-HDMI线或适配器）插
孔。将音频插孔连接到电脑音频输入插孔。

分量信号连接

视频信号连接

7

电脑连接

如下面所示，用VGA线连接，将电视用作电脑显示器。本电视也可以连接到带DVI或HDMI输出的电脑。

使用含铁氧磁心的VGA线和音频线将电视连接到电脑。
如果电脑已连接到电视，并且30秒以上没有电脑信号输入，则电视会自动进入待机模式。

8

2.2 遥控器说明

9

2.3 OSD调整

打开和关闭电视
您可以使用电视机或遥控器上的电源开关按钮打开电视。

提示：

1. 尽管待机时电视机
的耗电量很少，但电视
机会继续耗电。当长时
间不使用电视机时，请
将电视机的电源线与
电源插座断开。

2. 如果您找不到遥控
器，但又想从待机状态
下打开电视机，请按电
视机侧面的“电源”键。

切换信号源
在AOC 电视中，您可以直接通过遥控选择信号源，或按信源按键在显示菜单上选择信号源。

1) 直接使用遥控选择信号源时：按以下按键可直接切换输入的信号源，计算机指的是电脑信号。

2) 使用 信源按键选择信号源时：

1

2

3

按信源调处信号菜单。

按
HDMI2、USB。

按OK键进入。

选择输入源：电视、视频、分量信号、HDMI1、

10

语言设置

频道搜索

1

2

3

4

5

按菜单键显示菜单。

按

选择（功能） ，然后按OK。

按 选择（菜单语言）。

按 选择语言：简体中文、英语（English）、俄语（ Русский）。

按菜单键退出。

1

按菜单键调出菜单。

2

选择（搜台） ，然后按OK。

选择（自动搜台），然后按OK。

3

按

按

11

频道切换/回看
在AOC电视中，您可以直接用遥控器更换频道，或者按电视的频道

用遥控器更换频道时有如下方法：

1) 直接按数字键更换频道。

按键来选择频道。

2) 按回看回到上一个观看过的频道或信源。

调整音量、静音

1) 按音量+/-调整音量大小。

2) 按静音使电视静音。

图像设置

1

按菜单键调出菜单。

2

3

4

按
按

噪、色温、高级对比度、动态对比度、缩放，然后按OK 进入

按

选择（图像） ，然后按OK。
选择图像设置：图像模式、亮度、对比度、色彩、清晰度、背光、降

调整

。

5

按菜单键退出。

12

项目 说明

图像模式

标准 标准画面设置。建议用于家庭娱乐。
鲜艳 增强的画面对比度和清晰度。
电影 用于观看电影内容。最适合在剧院类环境观看。
省电模式 减少背光强度以节约电能。

用户 提供用户自行设定的模式。
亮度 调整画面亮度。
对比度 调整画面对比度。
色彩 调整颜色饱和度。
清晰度 调整画面清晰度。
背光 调整屏幕亮度。
降噪 降低所连设备和VHF/UHF/CABLE 输入的噪音。

色温

冷色 白色偏蓝色调。

暖色 白色偏黄色调。

标准 白色色调。
高级对比度 进一步加强电视图像的对比度。
动态对比度 加强电视动态画面的对比度，使图像更加有层次感。

缩放

一般信号源有16:9、4:3、缩 放 1、缩 放 2 模式。在电脑模式和HDMI 的DVI 下有： 16:9、

4:3。画面比例也可以用遥控器的“缩放”按钮实现。

* 所有输入的画面模式也可以通过按遥控器上的（画质）直接切换模式进行操作。

声音设置

1

2

3

4

5

按菜单键调出菜单。

按
按

动音量调整，然后按OK 进入。

按

选择（声音） ，然后按OK。
选择声音设置：声音模式、低音、高音、平衡、音效、DSS 音效、自

调整

按菜单键退出。

13

项目 说明

声音模式

标准：适合对话内容。

音乐：增强高音和低音。
对白：增强高音，使低音保持中等水平。
用户：增强低音，高音保持中等水平。

声音模式也可以通过按遥控器上的音质进行调整。
低音 增强或降低低音。
高音 增强或降低高音。
平衡 强调左右扬声器平衡。
音效 设置音效模式：FM 单声道或立体声。
DSS 音效 启动或关闭DSS 音效。
自动音量调整 启动或关闭自动音量调整。

DSS 音效
DSS 是AOC 声音工程师经过多年研究所开发出的一种优秀的环绕立体声

音频技术。它能模拟和产生环绕立体声音效、提升声场的宽度和深度、优化
小功率扬声器输出效果，给您最好的听觉享受。
功能：

1. 模拟和产生极致逼真的环绕立体声音效。

2. 提升声场的宽度和深度，有极其宽阔的最佳听音位置。

3. 优化小功率扬声器低频输出效果。

4. 智能地区分语音和其他内容，并动态地调节对话音量以持续确保其清晰易懂。

5. 优化低音扬声器或中间扬声器的低音音效。

搜台设置
此设置只在电视模式中可用。

1

按菜单键调出菜单。

2

3

4

按
按

过、频道互换，然后按OK 进入。

按

选择（搜台） ，然后按OK。
选择搜台设置：自动搜台、更新搜台、手动搜台、频道锁定、频道跳

调整

5

按菜单键退出。

14

项目 说明

自动搜台

更新搜台 使用此功能更新频道列表。
手动搜台 电视将进入手动搜台模式。

频道锁定 童锁为开时，该频道需输入正确的用户密码才能观看。
频道跳过 如果打开，按节目 +/- 时会跳过频道。
频道互换 互换频道，与指定频道进行互换。

电脑设置
此设置只在电脑模式中可用。

自动在电视上建立所有可收到频道的列表。

1. 选择自动搜台选项。

2. 选择OK（确认）键或 开始自动搜台。自动搜台完成后会将
搜索到的频道存储起来。

3. 按菜单键结束自动节目搜索。

4. 如果再次自动搜台，则之前保存的频道将被新搜索到的频道

覆盖。

一旦找到频道，它会把频道存储到预设频道号。

1

按菜单键调出菜单。

2

3

4

按
按

按OK进入。

按

选择（电脑） ，然后按OK。
选择电脑设置：自动调整、水平位置、垂直位置、相位、时钟，然后

调整

5

按菜单键退出。

项目 说明

自动调整

自动同步电脑分辨率调整以适合全屏幕显示。
要了解详细的支持分辨率，请参阅“电脑输入信号参照表”。

水平位置 调整水平位置。
垂直位置 调整垂直位置。
相位 调整电脑信号的相位频率。
时钟 调整电脑信号的时钟频率。

15

功能设置

1

按菜单键调出菜单。

2

3

4

按
按

统重置，然后按OK 进入。

按

选择（功能） ，然后按OK。
选择调整项目：菜单语言、菜单显示时间、睡眠时间、蓝屏切换、童锁、系

调整

5

按菜单键退出。

项目 说明
菜单语言 调整电视机的语言设置。
菜单显示时间 设定菜单显示的时间长度。
睡眠时间 设置闲置多少分钟后电视机会自动进入待机状态。
蓝屏切换 设置切换频道瞬间显示的画面。

童锁

当童锁为开时：

1. 进入搜台菜单时需要输入四位数字密码。

2. 收看被锁定的频道需要输入四位数字密码。

3. 进入童锁子菜单需要输入四位数字密码。
在开机状态，只需要输入一次正确的密码就可以解开所有的密码。

4. AOC 童锁初始用户密码0000，用户可自行修改密码；为了防止用户忘记密

码， 特设定超级密码3448 用于进入童锁设定用户密码。
注：超级密码不作为用户密码使用，只能用于设定用户密码（电视信源才有此

项）。

系统重置 将当前设置重置为默认值。

多媒体功能
按信号源键选择USB 信号源或直接按遥控器上的多媒体键选择USB 多媒体播放功能。系统启动后，将USB 设备正

确的插入电视机侧后方的USB 插口。进入系统菜单后，按遥控器上的键选择所需的流媒体选项。如下图。

16

在多媒体模式下遥控器中绿色、黄色按键功能如下：
绿色：在文件列表中切到文件列表上一页。在播放图片时可延长播放时间。
黄色：在文件列表中切到文件列表下一页。在播放图片时可缩短播放时间。

播放图片

1. 选择【图片】后，按OK键进入选择要播放的图片文件，按OK键进入图片预览界面。

2. 在图片预览界面，按键选择您想欣赏的图片，按OK键开始播放。

3. 在图片播放界面按

键可以选择上一张或下一张图片。按OK键进入图片菜单，按 键键可以选择图

片的过场效果、旋转、播放时间或信息。

4. 按OK键选择【过场效果】，可以选择由上到下、由左到右、随机、由下到上、由右到左、无六种图片播放方式。

5.按“菜单”键逐级返回上一级菜单。

播放音乐

1. 选择【音乐】后，按OK键进入选择要播放的音乐文件，按OK键进入音乐预览界面

17

2. 在音乐预览界面，按

3. 按上一曲

、下一曲 、停止 、开始/暂停 键控制您当前欣赏的音乐。

4. 在歌曲播放过程中，按OK键进入音乐菜单，按

键选择您想欣赏的音乐，按OK键开始播放。

键可以选择重复、均衡器、背景音乐、信息。

5. 按“菜单”键逐级返回上一级菜单。

播放视频

1. 选择【视频】后，按OK键进入选择要播放的电影文件，按OK键进入电影预览界面。

2. 在电影预览界面，按

3. 在影片播放界面按上一部

键选择您想欣赏的电影，按OK键开始播放。

、下一部 、停止 、开始/暂停 键控制您当前欣赏的影片。

4. 在播放视频过程中，按OK键进入视频菜单按

5. 按“菜单”键逐级返回上一级菜单。

多媒体模式下支持格式内的视频、音乐、图片格式

文本类型 文件扩展名

JPEG


BMP .bmp
PNG .png
GIF .gif

键可以选择重复、信息。

.jpg （不支持编码格式均为
progressive的图片）

音乐

MP3 .mp3

AVI,MOV .avi
MP4 .mp4,.mov

视频

RM/RMVB .rm,.rmvb
MKV .mkv

18

提示：

1. USB接口并非万能的，若出现不识别的情况，不属于本机故障，与设备的驱动有关。

2. 随着设备的不同，存储容量的不同，播放器读取信息所需要的时间也是不一样的，有可能出现信息读取速度暂时的
变慢，请注意这并非本机故障。

3. 本机的USB接口提供5V电压，最大电流为500mA,某些存储设备由于采用的接口规范与标准USB协议有差异，因而
会影响到播放器的正确识别，这属于正常现象。

4. USB接口可同时作为软件升级接口。

5. 当无USB设备时，无法选中图片/音乐/视频。

6. 在此系统中，支持FAT16 / 32 /NTFS文件格式的存储介质。

19

3. 工厂模式调整

3.1 ADC 调整：

此机种无需进行手动 ADC 调整

3.2 白平衡调整：

按“菜单+1+9+9+9+回看”进入工厂模式将 Current Source 选择为“component”，再选择 Color temp 选择色温模
式（Cool、Normal、Warm），选择 OK 后再选择 Gain 栏调整 R/G/B 值，将色温规格调整至要求范围内。以 LE26H100C
为例：

注意：R G B GAIN 分别最大不超过 138，128，138，component调整完后，其他 source的 R G B GAIN 需和 component
一样，若不一样，需要切到其他 source 将值调整为一样。

3.3 白平衡值检查：

Current Source 选择为“视频”/T304、“HDMI”/T314、“电脑”/T137 三个模式，色温规格也需在规格范围内，此

时白平衡调整 OK。

图一 图二

调整规格是写在白平衡程式里面的，检验以产品规格为准：

色温

(x,y)

Item Level x y x y x y

调整规格
产品规格

80IRE 0.003 0.003 0.003 0.003 0.003 0.003
80IRE 0.030 0.030 0.030 0.030 0.030 0.030

Cool

(0.270,0.274)

Normal

(0.285,0.293)

注: 下页是关于一般工厂菜单的说明(和本机并非完全相同)，仅供参考！

Warm

(0.313,0.321)

20

工厂菜单说明

选项名称 调整范围

Brand
Main-MCU ver
Bootloader ver

Sub-MCU ver
EEPROM ver

Date

Model name

Scaler

Panel type

Current source

Auto color

ADC Gain

ADC Offset

Color temp.

根据IC SPEC

根据IC SPEC

不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整
不可调整

支持输入源

执行动作

支持色温

TV AV/S Comp HD PC

o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o
o o o o o

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

注释
客户名称
发布软体Main-MCU 版本
发布软体Bootloader 版本
发布软体Sub-MCU ver 版本
发布软体EEPROM 版本
软体发布日期
对外机种名
Scaler 型号
屏的型号

当前进工厂时的输入源， 该项可切换输入源， 对应输入源的ADC，色温， Scaler
等相关信息同步更新。

Auto color 项只对需要做自动校正输入源时有效，否则它不动作。Auto color 会
对输入的ADC 做自动矫正，调整ADC Gain 和Offset RGB 值。

在Auto Color 做完立即更新，并可手动调整。

在Auto Color 做完立即更新，并可手动调整。

当前设置的色温，该项可切换色温模式，并正确显示色温名称，对应色温的Scaler

Gain & Offset RGB 值等相关信息同步更新。

Scaler Gain

Scaler Offset

Burn in On/Off √ √ √ √ √

EEPROM Init

Back LIT time

根据IC SPEC

根据IC SPEC

执行动作

不可调整

√ √ √ √ √

√ √ √ √ √

√ √ √ √ √

o o o o o

Scaler Gain 值在白平衡调整时立即更新，并可手动调整。

Offset RGB 值在白平衡调整时立即更新，并可手动调整。

打开或关闭Burn in 模式。当Burn in 设置为On 时它将响应工厂遥控器功能；
EEPROM Init 后默认为On 状态；Reset 后默认为Off 。

实现的是初始化除了HDCP key 和产品序列号以外的全部EEPROM，如主菜单的
OSD 默认值， 工厂菜单的ADC 数据， 白平衡设定值，Black light 和Language

等， 同时把Burn in 设置为On， 响应工厂遥控器功能， 设置输入源为TV。

背光打开总计时，在EEPROM Initial 或Factory reset 后都清为0，显示值用十进
制表示，当时间到达显示最大值时就不再变化。

21

Total time

不可调整

o o o o o

AC ON 主电源供电总计时， 在EEPROM Initial 或Factory reset 后都清为0，显
示值用十进制表示，当时间到达显示最大值时就不再变化。

Black light

Language

Energy LOGO On/Off * * * * *

Reset

Exit

根据IC SPEC

支持语言

执行动作

执行动作

* * * * *

* * * * *

√ √ √ √ √

√ √ √ √ √

备注：

1. √表示该项有效, ×表示该项不存在，o 表示存在但选不到，*表示可选；

2. 不同机型工厂模式项目略有增删；

3. 进工厂模式时Burn in自动关闭。

设置背光灯的亮度

设置出厂时用户模式菜单语言，当在工厂菜单中更改此项值时，用户模式的OSD
中的菜单语言也做相应的更改并将该值保存（仅北美向可选）

仅中国向有该项

实现的是复位除了HDCP 和产品序列号，工厂菜单的ADC 数据，白平衡设定值，

Black light，Language 和Energy Logo 以外的全部EEPROM 数据，如主菜单的
OSD 默认值，并把用户菜单Language 设置为工厂Language，同时把Burn in 设

置为Off ，禁止响应工厂遥控器功能，设置输入源为TV。

退出工厂模式

22

4. 电气方框图

I2C

W25Q32BVSSIG

U40 3
NOR FL AS H 32Mb

DT21 CN-2 -E

TU101

D-SUB(PC IN )

PHONE JACK(PC R/L)

YPB PR

RCA(AV)

USB(Multimedia)

IF

HDMI

I2C

USB 2.0

MP3 & JPEG, SW UPDATE

IF1P

IF1N

VGA

PC A UDIO

YPbPr

CV BS

RTD2648

LVDS (50/60 Hz)

CV BS

monitor output

AOU T_ L
AOU T_ R

CVBS output

AUDIO AMP

AD52583

LCD PANEL T-CON

SPK X 2

SPK R/L

HEADPHONE

HP R/L

23

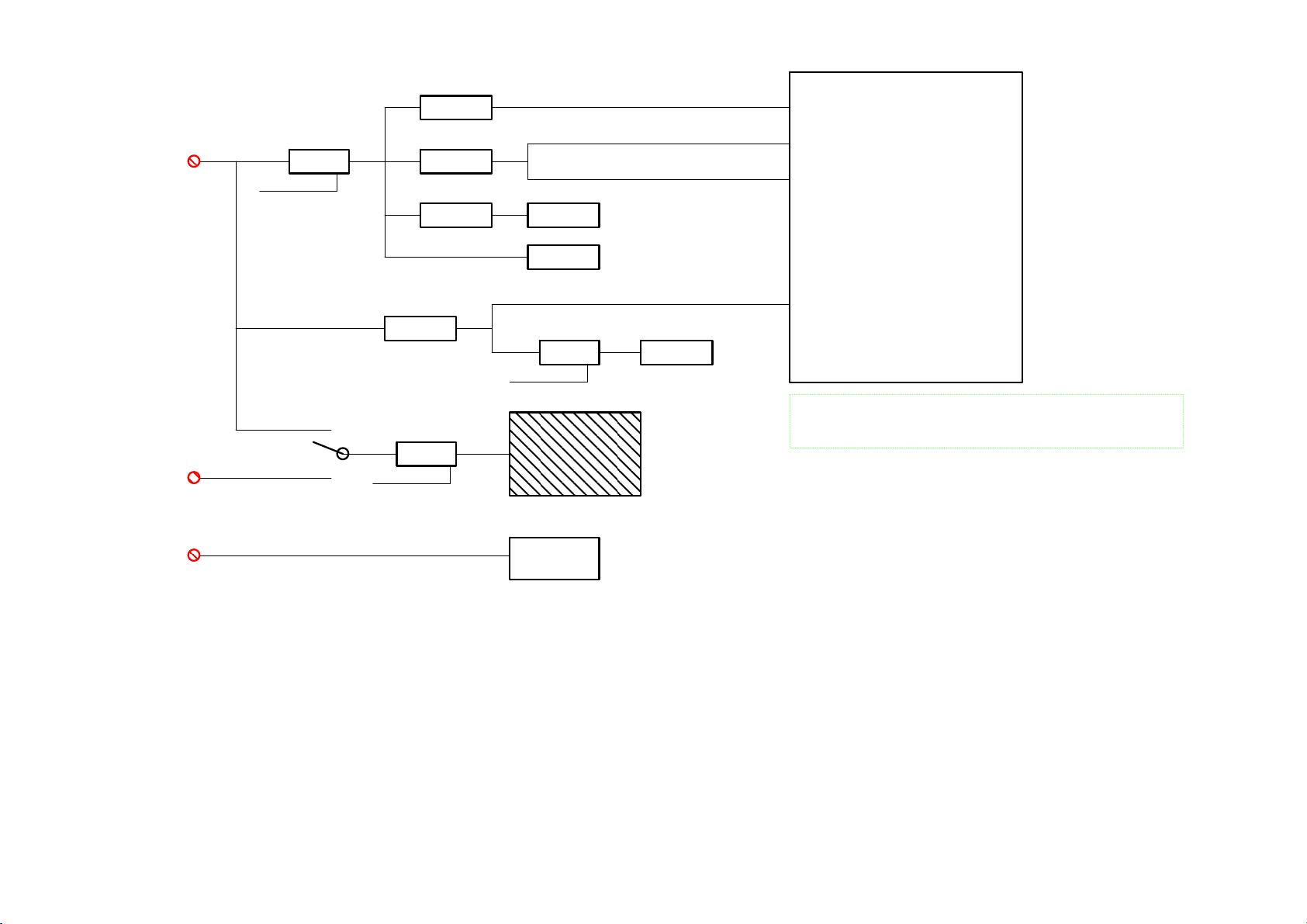

KEY RC

Power On => EN Pin pull high

Power Off => EN Pin pull Low

D5V_STB

MOS D_5V

AO4449

POWER_ON_LV2

G1084T43Uf

DC-DC

AT1529F11U

(300 mA)

LDO

G903T63UF

(1 A)

LDO

G1084T43Uf

(1 A)

(3 A)

+3V3

DDR Power

1.8V DDR_POWERLDO

A1V0

D1V0(Core Power)

TUNER

DT21CN-2-E

USB DRIVER

POWER_ON_LV2

Pac' :2.5V
Mac :1.8V

MOS

AO3401

Pac' :1A
Mac :2A

M3V3

SCALER

RTD2648

FLASH

+12V

+24V_AMP

AO4449

PANEL_EN

MOS

PANEL

AMP

AD52583

Always ON

IO_3V3, UART, Keypad, LVDS_3V3, LSADC_3V3, HDMI_3V3
ADC_3V3, BB_3V3

24

5. 线路图

5.1 主板
715G5549M0E000004K

CN701

CONN

100N 16V

BL_ON1

1

BL_PWM

2
3
4
5
6

+24V_AMP

7
8

DGND
9
10
11
12
13

D5V_STB

+

C709

C708

100UF16V

DGND

C701

100N 16V

+

DGND

C707

100N 16V

+12V

C702

100UF16V

D5V_STB

MMBT390 4

DGNDDGND

R701
10K 1/10W

Q701

NC/0R05 OHM

R712

10K 1/10W

BL_ADJ

BL_ADJ

D_5V

C704

100N 16V

BL_EN

BL_PWM

BL_EN

BL_PWM

POWER_ON_LV1

POWER_ON_LV2

BL_EN

POWER_ON_LV2: High Active

10K 1/10W

R711

4.7K

R704

Low Standby

D5V_STB

C703

100N 16V

R708

47K

Q704
MMBT3904

DGND

Q702

LP3401LT1G

R705

NC/100K 1/10W

Co- layout

DGND

+

C706
NC/100UF16V

POWER_ON_LV1

POWER_ON_LV2

+3V3

D5V_STB

R731

R702

NC/10K 1/10W

NC

R703

BL_ON1

Q703

NC/ MMBT3 904

C705

+3V3

R744

10K 1/10W

R709

POWER_ON_LV1

100N 16V

BL_PWM

NC/4.7UF 10V

C710

DGND

NC/10K 1/10W

R716

1K 1/10W

DGND

R714

DGND

D5V_STB

Q706

MMBT3904

DGND

Realtek request on 3/21'12

0R05 OHM

BL_EN

R706
NC

+3V3

R718

1K 1/10W

+3V3

R715

4.7K

R717

NC/0R05 OHM

BL_ADJ : MAC no 5V tolerance

R743

10K 1/10W

BL_ADJ

POWER_ON_LV2

C724

100N 16V

DGND

DGND

C718

100N 16V

100UF16V

10K 1/10W

R733

R734
10K 1/10W

C730
10UF 10V

1
2
3

U701

POK
VEN
VIN
VPP4NC

G9661

M3V3

+

C715

DGND

DGND

Vddr=0.8*(1.5+1.2)/1.2=1.8V

R723
10 OHM 1/10W

R725

1
2
3

U703

VCC
REF
GND
FB4EN

AT1527F11U

10K 1/10W

L701

9

E-PAD

PGND

2.2UH

8

VIN

7

LX

6
5

NC/1NF 50V

DGNDDGND

Vout = 0.8x(1+R1/R2)=1.0V

E-Pad

GND

ADJ

VO

+

100UF16V

C726

FB703

1 2

0R

USB_5V

M3V3

Make on board

A3V3

+3V3D5V_STB

D3V3

9

DGND

8
7
6
5

R735

1.5K +-1% 1/10W

R736

1.2KOHM 1%

DGND

FB704

120R/6000mA

1 2

C720

C722

C719

100N 16V

4U7 10V

DGND

R729

100N 16V

R1

9K1 1/10W 1%

R730

24KOHM 1/10W

R2

DGND

C727

C716

10UF 10V

DGND

DGND

D_5V

DGND

C728

22uF 10V

C731

100N 16V

C721

100N 16V

FB707

1 2

0R

C725

+

220UF 16V

DGND

DDR_POWER

Make on board

A1V0

A1V0

FB705

1 2

0R

D1V0

D1V0

POWER_ON_LV2

TO-252, 1A

U702

VIN3VOUT

C711

C712

10UF 10V

100N 16V

GND/AD J

1

G1084PT43U

DGND

330 OHM +-1% 1/10W

Vout = 1.25x(1+Rd/Rup)=3.31V

+3V3

R726
1K 1/10W

R727

0R05 OHM

+24V_AMP

R738

33K 1/10W 5%

R739

20K

DGND

R728
10K 1/10W

D_5V

C729

100N 50V

1UF16V

C732

2

R719

200R 1% 1/10W

R722

DGND

+3V3

Q708

MMBT3904

R724

47K

DGND

Q709

AO3404

C713

10UF 10V

R740
NC/0oHM

C717

10UF 10V

AO3401

Q707

Q710

AO3404

DGND

1 2

C723

100N 16V

DGND

C714

100N 16V

FB706

300R 4A

25

To LVDS

To HDMI

HDMI_CLK­HDMI_CLK+
HDMI_D0­HDMI_D0+
HDMI_D1­HDMI_D1+
HDMI_D2­HDMI_D2+
HDMI_CEC
HDMI_DDC_SDA
HDMI_DDC_SCL

HOTPLUG

To Tuner

TUN _IF ­TUN _IF +

TUN_I2C_SDA
TUN_I2C_SCL

ATV_IF_AGC

To Keypad

IRRX
LEDR
LEDG
LSADC1
LSADC0

To SPI Flash

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

Power

POWER_ON_LV1
POWER_ON_LV2

HP_OUT_JD

+3V3

FB4021
0R

1 2

TEDP
TEDN

TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCLK P
TOCLK N
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN
BL_ADJ

TEDP
TEDN

TECP
TECN
TEBP
TEBN
TEAP
TEAN

TODP
TODN
TOCL KP
TOCL KN
TOCP
TOCN
TOBP
TOBN
TOAP
TOAN

BL_EN
PANEL_EN
BL_ADJ

HDMI_CLK­HDMI_CLK+
HDMI_D0­HDMI_D0+
HDMI_D1­HDMI_D1+
HDMI_D2­HDMI_D2+
HDMI_CEC
HDMI_DDC_SDA
HDMI_DDC_SCL
HOTPLUG

TUN _I F­TUN _I F+

TUN_I2C_SDA
TUN_I2C_SCL

ATV_IF_AGC

LSADC1
LSADC0

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

POWER_ON_LV1
POWER_ON_LV2

HP_OUT_JD

1 2

C4040

100N 16V

1 2

C4051

100N 16V

CORE_1V0D1V0

C4055

10UF 6.3V 20%

IRRX
LEDR
LEDG

BB1_3V3

FB4013

330nH

C4041

100N 16V

BB1_GNDBB1_GND

close to Main chip

BB2_3V3

FB4017

300R

C4052

100N 16V

BB2_GNDBB2_GND

close to main chip

C4056

10UF 6. 3V 20%

DGND

VGA_DDC_SCL
VGA_DDC_SDA

To USB

A1V0 PLL_1V0

1 2

1 2

C4057

C4058

C4059

100N 16V

100N 16V

100N 16V

To Video input

VGA_DDC_SC L
VGA_DDC_SD A

TX0
RX0

AOUT_L
AOUT_R
HP_OUT_L
HP_OUT_R

AGND

VGA_HS
VGA_VS
VGA_B+
VGA_B­VGA_G+
VGA_R+

PB0+
YPbPr0­Y0+
PR0+

CVBS_OUT

YPBPR1_I N_R

TX0
RX0

AOUT_L
AOUT_R
HP_OUT_L
HP_OUT_R

AGND
AGND

VGA_HS
VGA_VS
VGA_B+
VGA_B­VGA_G+
VGA_R+

PB0+
YPbPr0­Y0+
PR0+

CVBS_OUT6
VGA_IN_L
VGA_IN_R
YPBPR1_I N_L
YPBPR1_I N_R

To AMP

AMP_MUTE

AMP_MUTE

USB1_DP

USB1_DP

USB1_DM

USB1_DM

PLL_GND

FB4014

300R

C4045

100N 16V

PLL_GND

PLL_3V3+3V3

FB4018

300R

C4049

100N 16V

PLL_GND

C4062

C4060

C4061

100N 16V

100N 16V

100N 16V

VGA_IN_L
VGA_IN_R
YPBPR1_I N_L

100N 16VC4001
1UF 10VC4022

1 2

1 2
1 2

C4034
30PF

C4037
30PF

NC/0R05 OHM

+3V3

1 2

C4042

1UF 10V

IFADC_GND

+3V3

C4019

2.2uF 10V

C4020

2.2uF 10V

AGND

FB4010

1 2

300R

FB4024 NC/300R
FB4011 300R

FB4012
300R

AGND

12

X40 01

R4007

IFADC_3V3

FB4015

300R

IFADC_GND

USB_1V0

A1V0

USB_GND

DDRPLL_3V3

FB4022

1 2

300R

L
R

FB4001

1 2

BB1_3V3

VGA_IN_L

VGA_IN_R
YPBPR1_I N_L
YPBPR1_I N_R
HP_OUT_JD
PANEL_EN

BB2_GND

BB2_3V3

HP_OUT_R R
HP_OUT_L L

CORE_1V0

XOU T
XIN

PLL_3V3
PLL_1V0

PLL_GND

IFADC_GND

1UF 10V C4024
1UF 10V C4028

IFPGA_3V3
IFADC_3V3
USB_3V3

USB_1V0

ATV_IF_AGC

CORE_1V0

R4005

0R05 OHM

27MHz

+3V3 USB_3V3

1 2

C4046

100N 16V

C4053

4.7UF 6.3V

C4063

100N 16V

DDRPLL_GND

BB1_GND

VCM_BB

0R

2.2uF 10V C 4025

2.2uF 10V C 4026

2.2uF 10V C 4027

2.2uF 10V C 4023

+

C4030 100UF16V

+

C4031 100UF16V

USB1_DM
USB1_DP
USB_GND

LEDG

0R05 OHM

XOU T

XIN

FB4019

12

300R

120R

FB4025

USB_GND

FB4033

1 2

300R

U4001

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20

IF_NTUN _I F -

21

IF_PTU N_ IF +

22
23
24
25
26
27
28
29
30
31

R4001

32

+3V3

C4043

4.7UF 6.3V

IO_3V3+3V3

A1V0 DDRPLL_1V0

C4054

100N 16V

DGND

LVDS_3V3+3V3

+3V3

C4064

100N 16V

DGND

Pin119 CLOAD:

AGND

BOM For Mac : CS5 10uF
BOM For Pac': CS5 0R

VDADC_1V0

VDAC_3V3

CORE_1V0

FB4005

AGND

300R

47NF 16VC4010

47NF 16VC4009

CVBS_OUT

AV1_CVBS+

VIN_A0-

124

126

123

125

VIN_9P

AVOUT1

V10CORE

RX0

TUN_I2C_SCL

TUN_I2C_SDA

SPI_WP

IFPGA_3V3

IFADC_GND

TMDS _3V3

C4065

TMDS_GND

YPPADC_1V0

AGND

ADC_3V3

C4005
10UF 10V

1 2

PR0+

ADC3V3_GND

CLOAD_DW

47NF 16V C4011

118

117

120

121

119

122

CLOAD

V33ADC

G33ADC

VIN_A0N

V10VDADC

V10YPPADC

RTD2648

SPI_CS#

SPI_DI

SPI_SCLK

SPI_DO

DDRPLL_3V3

DDR_POWER

AGND

C4047

10UF 6.3V 20%

Y0+

YPbPr0-

47NF 16V C4013

47NF 16V C4012

116

115

VIN_5P

VIN_4P

VIN_Y0N

DDRPLL_GND

DDRPLL_1V0

DDR_POWER

PB0+

47NF 16V C4014

114

VIN_3P

DDR_POWER

DGND

VGA_R+

47NF 16V C4015

113

DDR_VERF1

AGND

FB4004

0R

1 2

DGND

VDAC3V3_GND

129

127

128

E-PAD

V33VDAC

G33VDAC

G33BB1
VCM_BB
V33BB1
AIN_3L
AIN_3R
AIN_2L
AIN_2R
AIN_1L
AIN_1R
G33BB2
V33BB2
HPOUT_R
HPOUT_L
V10CORE
XOU T
XIN
V33PLL
V10PLL
G33PLL
G33IFPGA
IF_N
IF_P
V33IFPGA
V33IFADC
V33USB
U1DM
U1DP
GUSB
V10USB
RFAGC(5V)
IFAGC(BL_PW M)(5V)
V10CORE

V33IO33SPDIFO34GPIO1935GPIO2036TUNER_I2C1_SDA37TUNER_I2C1_SCL38SPDIFI39SPI_SCK40SPI_DI41SPI_CS_N42SPI_DO43VDDR_POWER44V33DDRPLL45GDDRPLL46V10DDRPLL47VDDR_POWER48VREF_DD R49V10CORE50VREF_DD R51VDDR_POWER52V10CORE53LVDSA_EP54LVDSA_EN55LVDSA_DP56LVDSA_DN57LVDSA_CP58LVDSA_CN59LVDSA_BP60LVDSA_BN61LVDSA_AP62LVDSA_AN63V33LVDS

BL_ADJ

TX0

IO_3V3

FB4016

1 2

300R

C4044

100N 16V

FB4020

1 2

300R

C4050

100N 16V

DDRPLL_GND

FB4023

1 2

300R

100N 16V

26

VIN_2P

A1V0

VGA_G+

47NF 16V C4016

112

VGA_B-

47NF 16V C4017

111

VIN_1P

DDR_VERF2

CORE_1V0

100N 16V

VGA_B+

VGA_HS

47NF 16V C4018

110

109

VIN_0P

VIN_BN

HSYNCVI N

CORE_1V0

DDR_POWER

C4048

100N 16V

TMDS _1V0

C4066

TMDS_GND

AGND

CORE_1V0

APLL_3V3

FB4006
300R

VGA_VS

1 2

APLL3V3_GND

106

107

108

105

V33APLL

G33APLL

V10CORE

VSYNCVIN

TODN

TOCLKP

TODP

TOCLKN

Exchange Hotplug
and BL_EN on
3/21'12

IRRX

VGA_DDC_SDA

VGA_DDC_SCL

HOTPLUG

LEDR

BL_EN

HDMI_DDC_SCL

RESET#

98

102

104

101

103

99

97

100

RESET

IRRX(5V)

ST_GPIO5

BL_EN(5V)

HDMI0_DDC_SDA

HOTPLUG(5V)

VGA_DDC_SC L

VGA_DDC_SD A

HDMI0_DDC_SCL

64

TOBP

TOAP

TOAN

TOBN

TOCN

TOCP

LVDS_3V3

HS4000

Heat Sink

RESET Cir.

DGND

RESET#

HDMI_DDC_SDA

96

AMP_MUTE

95

ST_GPIO0

94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65

100N 16V

100N 16V

C4035

C4038

STB_1V0

POWER_ON_LV1
LSADC0
LSADC1
POWER_ON_LV2

TMDS_GND

TEAN
TEAP
TEBN
TEBP
TECN
TECP
TEDN
TEDP

DDR_POWER

DGND

1
2

R4002 NC/0R05 OHM

HDMI_REXT
HDMI_D2+
HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0-

HDMI_CLK+

HDMI_CLK-

RD3 0R

RD3 1K

1
2

CEC

V10LDO

V33LSADC

LSADC_REF

LSADC0
LSADC1
LSADC2

V10CORE

G10CORE

REXT
RX0_RP
RX0_RN
RX0_GP
RX0_GN
RX0_BP
RX0_BN

RX0_CKP

RX0_CKN

V10TMDS

G10TMDS

V33TMDS

V10CORE
LVDSB_AN
LVDSB_AP
LVDSB_BN
LVDSB_BP

LVDSB_CN

LVDSB_CP
LVDSB_EN
LVDSB_EP

BOM For Pac': RD1 NM

BOM For Mac : RD1 1K

Add for Heat Sink Outline 20110106

1

2

R4010
1K 1%

DDR_VERF1

R4011
1K 1%

U4002

GND

RESET

NC

TMDS_1V0

TMDS_3 V3
CORE_1V0

DGND

Vcc

C4067

STB_1V0
LSADC_3V3

CORE_1V0AGND

R4003

6.2K 1/10W

100N 16V

100N 16V

DGND

+3V3

3

R4018
10K 1/10W

12

C4068

NC

DGND

HDMI_CEC

C4036

C4039

ZD4004

100N 16V

NC/MLVG0402

+3V3

DGND

AGND

AGND

DDR_POWER

R4009
1K 1%

DDR_VERF2

R4012
1K 1%

DGND

HIF_Selection_n (Pin 38)
0 : HIF Enable
1 : HIF Disable

EJTAG (Pin 40, pull-hi)
0 : enable
1 : disable

test mode (Pin 95, pull-hi)
0 : enable
1 : disable

ROM boot (Pin 42, pull-lo)
0 : boot from ROM
1 : don't boot from ROM

BOOT_MODE_bit1 (pin 43, pull-lo)
0 : SPI-Flash boot
1 : NAND-Flash boot

+3V3 VD AC_3V3

FB4002

1 2

100nH

+

C4082

C4002

100UF16V

100N 16V

VDAC3V3_GND

A1V0 YPPADC _1V0

FB4008

1 2

300R

C4006

100N 16V

AGND

ADC_3V3

FB4007

1 2

300R

C4008

10UF 6.3V 20%

100N 16V

AGND

Didoe forward
voltage smaller
than 0.3V

For Layout

+3V3

12

D4001

NC/RB751V- 40

R4004
NC/27K

HDMI_CEC

AGND

DGND

A1V0

C4003

1UF 10V

ADC3V3_GND

+3V3

STB_1V0

12

C4029

ZD4005

MLVG0402

DGND

Make on board

UART1

SPI_SCLK

R4014

4.7K

AMP_MUTE

R4015

4.7K

TX0

4.7K

RX0

4.7K

LEDG

4.7K

SPI_CS#

R4016

4.7K

SPI_DO

R4017

4.7K

FB4003

1 2

300R

FB4009

1 2

300R

+3V3

100N 16V

M3V3

+3V3

R4047

R4048

R4052

DGND

VDADC_1V0

C4004

100N 16V

AGND

APLL_3V3

C4007

100N 16V

APLL3V3_GND

LSADC_3V3

C4021

AGND

Add R4054 for panel enable default
status on 2/17'12

PANEL_EN

+12V

D5V_STB

R713

360R 1/10W 5%

220 OHM 1/10W

R721

NC/ 360R 1/ 10W 5%

R737

220 OHM 1/10W

390 OHM 1/10W

R732

R720

R4054

R4029

M3V3

DGND

4.7K

3

C754
100N 50V

NC/100 OHM

R4031

4.7K

U708

AZ809ANSTR-E1

RESET

Vcc

GND

M3V3

R4027

4.7K

Q4003
PMBS3904

DGND

2

1

+12V

D5V_STB

R4030

4.7K

D712

RB501V-40

FB4026

300R 4A

1 2

1 2

FB4027

NC/300 OHM

R4023

10K 1/10W

12

220N 16V

R4028

47K

Q4002
PMBS3904

DGND

C4071

R4024

NC

AO4449 -7A/-30V

Q4006

1

S

D

2

S

D

3

S

D

4

G

D

PANEL_VCC

8
7
6

+

5

C4070

NC/ 100UF16V

C4072

100N 16V

DGND

R4067

NC/680R

R4068

NC/ 680R

From Main Chip

TED P
TED N

TEC P
TEC N
TEBP
TEBN
TEAP
TEAN

TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN

PANEL_EN
BL_PWM

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

TED P
TED N

TEC P
TEC N
TEBP
TEBN
TEAP
TEAN

TOD P
TOD N
TOC LKP
TOC LKN
TOC P
TOC N
TOBP
TOBN
TOAP
TOAN

PANEL_EN
BL_PWM

SPI_DI
SPI_DO
SPI_SCLK
SPI_CS#
SPI_WP

TEAN

TEAP

TEBN

TEBP

TEC N

TEC P

TED N

TED P

TOAN

TOAP

TOBN

TOBP

TOC N
TOC P
TOC LKN
TOC LKP

TOD N
TOD P

1
2
3
4

1
2
3
4

RP4004

1
2
3
4

RP4005
22 OHM

1
2
3
4

RP4001
22 OHM

1
2
3
4

22 OHM

RP400222 OH M

TEAN_1

8

TEAP_1

7

TEBN_1

6

TEBP_1

5

RP400322 OH M

TECN_1

8

TEC P_1

7

TEDN_1

6

TED P_1

5

TOAN _1

8

TOAP_1

7

TOBN _1

6

TOBP_1

5

TOCN_1

8

TOC P_1

7

TOC LKN _1

6

TOCLKP_1

5

TODN_1

8

TOD P_1

7
6
5

R4050

NC/4.7K

R4051

NC/4.7K

DGND

+3V3

NC/0R05 OHM

R4049

SELLVDS
BL_PWM
TEAP_1
TEBP_1
TEC P_1
TOCLKP_1
TED P_1

TOAP_1
TOBP_1
TOC P_1
TOCLKP_1
TOD P_1

PANEL_VCC

DGND

2
4
6

8
10
12
14
16
18
20
22
24
26
28
30

LVDS(10-bit)

31 32

DGND

CN4001

1
3
5
7
9
11
13
15
17
19
21
23
25
27
29

CONN

DGND

TEAN _1
TEBN _1
TECN_1
TOC LKN _1
TEDN_1

TOAN _1
TOBN _1
TOCN_1
TOC LKN _1
TODN_1

DGND

RXO0-TEAN_1
RXO0+TEAP_1
RXO1-TEBN_1
RXO1+TEBP_1
RXO2-TECN_1
RXO2+TECP_1

RXOC-TOCL KN_1
RXOC+TOCLKP_1
RXO3-TEDN_1
RXO3+TEDP_1
RXE0-TOAN _1
RXE0+TOAP_ 1

RXE1-TOBN _1
RXE1+TOBP_ 1

PANEL_VCC

RXE2-TOCN_1

RXEC-TOC LKN _1

RXE3-TODN_1
RXE3+TOD P_1

TOCP_1 RXE2+

TOCLKP_1 RXEC+

27

CN4002
NC/CONN

30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10

9
8
7
6
5
4
3
2
1

DGND

31 32

DGND

DGND

M3V3

R4019

4.7K

DGND

For Rtice Check

22R 1/10W 5%

SPI_DI

R4025
NC/ 0R05 OHM

U4003

SPI_CS#

R4021

1

/CS

SPI_DI 0 SPI_HOLD

2

DO

SPI_WP SPI_SCLK0

DGND

/HOLD

3

/WP

4

GND

W25Q64FVSI G

RM4 CM2 close to IC

VCC

CLK

Realtek request

R4020

4.7K

R4022
R4026

5PF 50V

22R 1/10W 5%

C4073

add 10 uF Cap on
3/21'12

C4069

100N 16V
22R 1/10W 5%

DGND

DGND

SPI_SCLK
SPI_DO

C4080

10UF 10V

DGND

M3V3

8
7
6

SPI_DO0

5

DI

AV share with YPbPr

CN101

CONN

YPbPr/AV Video in

2

A

1

4

B

3

6

C

5

AGND

ZD101

MLVG0402

12

12

MLVG0402

AGND

ZD104

12

ZD105
MLVG0402

Y1

PB1

PR1

AGND

AGND

AGND

R101
75 OHM

R112
75 OHM

R117
75 OHM

SH101

SH102

SH103

R102
0R05 OHM

C101

5PF 50V
R106
0R05 OHM

R110
0R05 OHM

C104

5PF 50V
R113
0R05 OHM

R115
0R05 OHM

C105

5PF 50V
R118
0R05 OHM

Close to Main Chip

R103
100OHM1/16W

R107
100OHM1/16W

R111
100OHM1/16W

R114
100OHM1/16W

R116
100OHM1/16W

R119
100OHM1/16W

Y0+Y1

YPbPr0-

PB0+PB1

YPbPr0-

PR0+PR1

YPbPr0-

CN102

CONN

2

A

1

4

B

12

3

ZD102

MLVG0402

AGND

YPbPr1 Audio in

VIDEO OUTPUT

RCA JACK

CN103

2

12

ZD107
MLVG0402

1

12

AGND

ZD103
MLVG0402

C102

470pF 50V

AGNDAGND AGND AGN DAGND

R122 75 O HM

NC/ 470pF 50VC107

R104

6.8kOHM + -5% 1/10W

R105

6.8kOHM + -5% 1/10W

C103

470pF 50V

R108
10K 1/10W

CVBS_OUT

R123
NC/10K 1/10W

YPBPR 1_IN_L

YPBPR 1_IN_R

R109
10K 1/10W

To Chip

PB0+
YPbPr0­Y0+
PR0+

YPBPR1_IN_L
YPBPR1_IN_R

AV Output

CVBS_OUT

PB0+
YPbPr0­Y0+
PR0+

YPBPR 1_IN_L
YPBPR 1_IN_R

CVBS_OUT

AOUT_R

AOUT_L

R602
100 OHM
R603
100 OHM

C604

1NF 50V

DGND

1 2

120R/6000m A

FB601

AV_L_OUT#

AV_R_OUT#

R604

NC/100K 1/10W

R605 NC/100K 1/10W

C605

1NF 50V

AMP_MUTE

PVDD+24V_AMP

R601

10K 1/10W

D5V_STB

R613

10K 1/10W

R615

10K 1/10W

AMP_MUTE
Low: Mute disablde
High: Mute enable

R612
10K 1/10W

Q602
MMBT3906

+

C629

100UF16V

D_5V

R606
10K 1/10W

Q601

MMBT3904

AV_L_OUT#

D_5V

R621

NC/10K 1/10W

0R05 OHM

AV_R_OUT#

10K

R622

R626NCR627

6K8 1/10W 1%

C607 100N 50V

R611

C613 1uF 25V

100 OHM

R623

R614

100 OHM

AMP_STB

PVDD

R624

10 OHM 1/4W

C622

1UF 50V

R620

3.32KOHM +-1% 1/10W

C620

1uF 25V

C614 1u F 25V

C619

1uF 25V

C621

1UF 50V

C633

1UF 50V

DGNDDGND

1.2A Max

U601

1

SDZ

2

FAULTZ

3

LINP

4

LINN

5

GAIN0

6

GAIN1

7

AVCC

8

AGND

9

GVDD

10

PLIMIT

11

RINN

12

RINP

13

NC

14

PBTL

TPA3110D2

Therm al Pa d

PVCCL

PVCCL

OUTPL

OUTNL

OUTNR

OUTPR

29

28

100N 50V

27

26

BSPL

C603

0.22uF 50V

25

24

PGND

23

22

BSNL

C608

0.22uF 50V

21

BSNR

C623

0.22uF 50V

20

19

PGND

18

17

BSPR

C626

0.22uF 50V

16

PVCC

C618

100N 50V

15

PVCC

C606

DGND DGNDDGND

R607

10OHM1/16W

10OHM1/16W

10OHM1/16W

10OHM1/16W

PVDD

100UF 35V

+

C601

C602

1nF 50V

DGND

L601

DGNDDGND

47UH

1 2

FB602

NC/120R 6A

C609

330pF 50V

L603
47UH

1 2

FB603

R608

NC/120R 6A

C611 330pF 50V

L602
47UH

1 2

FB604

R609

NC/120R 6A

C624 330pF 50V

L604
47UH

1 2

FB605

R610

NC/120R 6A

C627

PVDD

330pF 50V

100UF 35V

C616

+

C615

1nF 50V

AMP

AOUT_L

AOUT_L

AOUT_R

AOUT_R

AMP_MUTE

AMP_MUTE

L+

C610

330nF

L-

C612

330nF

R-

4

CN601

3

C625

330nF

C628

330nF

2
1

5 6

CONN

R+

28

10K+- 5%1/16W

VGA_DDC_SCL

VGA_VS

VGA_HS

VGA_DDC_SDA

NC/33P 50V

AGND

CONN

CN106

CN107

CONN

Mark on board

HP OUT

D_5V

C112

HS

VS

3

2
1

AGND

1

D401

BAT54C

R131

VGA_CON5V

2

3

VGA_5V

R132
10K+- 5%1/16W

R172 100O HM1/16W

R135 100O HM1/16W

R138 100O HM1/16W

R186 100O HM1/16W

C113

NC/33P 50V

AGND

C114

10PF 50V

22PF 50V

AGND AGND

C115

R140

2.2K 1/16W

AGNDAGN D

R141

2.2K 1/16W

For Lesson learn check list, change R140/R141
from 2k to 2.2k on 2/14

1
2

U100

I/O1
GND
I/O23I/O3

AOZ8105CI

I/O4

VDD

VGA_SDA

6

VGA_5V

5

VGA_SCL

4

AGND

PC_LINE_IN

R149

6.8kOHM + -5% 1/10W

R151

6.8kOHM + -5% 1/10W

470pF 50V

AGND

1.65V: jack not plug in
0V: jack plug in

12

12

MLVG0402

MLVG0402

ZD120

ZD121

AGNDAGN DAGND

ZD117

MLVG0402

1
7
6
2
3
4
5

AGND

AGND

AGND

12

12

ZD118
MLVG0402

+3V3

R150
10K 1/10W

R152
NC/10K 1/ 10W

AGND

C117

470pF 50V

12

MLVG0402
ZD119

C118

VGA_RX0

VGA_RI N

Mark on board

D-sub

VGA_SCL

VS

HS

VGA_SDA

R169
100OHM1/16W

AGND

U102

1

I/O1

2

GND
I/O23I/O3

AOZ8105C I

VGA_IN_ R

VGA_IN_ L

R153
10K 1/10W

AGNDAGND AGN D

R155
1K 1/10W

AGND AGNDAGN D

CONN
CN105

15

14

13

12

11

12

ZD124

MLVG0402

I/O4

VDD

R154
10K 1/10W

R156
1K 1/10W

AGND

17 16

AGND

VGA_BIN

6

VGA_5V

5

VGA_GIN

4

C119

NC/ 100N 16V

5
10
4
9
3
8
2
7
1
6

C120

NC/ 100N 16V

AGND

AGND

12

ZD125

MLVG0402

AGND

R170

4.7K 1/16W

VGA_TX0

VGA_BIN

VGA_GIN

VGA_RI N

D5V_STB

R171

4.7K 1/16W

+3V3

+3V3

Q102

2N7002

R168 10 0OHM1/16W

VGA_CON5V

VGA_BIN -

VGA_GIN-

VGA_RI N-

AGND

HP_OUT_JD
HP_OUT_L
HP_OUT_R

VGA_TX0

VGA_RX0

Exchange L/R of headphone on 2/20'12

Q101

2N7002

TX0

RX0

VGA_BIN -

VGA_GIN -

VGA_RIN -

DGND

SH105

SH106

SH107

USB_Shield_GND

R128
0R05 OHM

R130
75 OHM

R139
75 OHM

R146
75 OHM

C110

5PF 50V

R133
0R05 OHM

R136
0R05 OHM

C111

5PF 50V

R142
0R05 OHM

R144
0R05 OHM

C116

5PF 50V

R147
0R05 OHM

Close to Main Chip

NC/4P7 50V

USB_5V

USB1_DM
USB1_DP

R129
100OHM1/16W

R134
100OHM1/16W

R137
100OHM1/16W

R143
100OHM1/16W

R145
100OHM1/16W

R148
100OHM1/16W

1 2

TH101

C121

NC/ 22uF 10V

C124

DGND DGND

VGA_B+VGA_BIN

VGA_B-

VGA_G+VGA_GIN

VGA_B-

VGA_R+VGA_RI N

VGA_B-

t

C125

NC/ 4P7 50V

+

DGND

12

ZD122
MLVG0402

From Main Chip

VGA_B+
VGA_B­VGA_G+
VGA_R+

VGA_HS
VGA_VS

VGA_DDC_SCL
VGA_DDC_SDA

VGA_IN_L
VGA_IN_R

HP_OUT_L
HP_OUT_R

HP_OUT_J D

USB1_DM
USB1_DP

TX0
RX0

VGA_TX0
VGA_RX0

C122

100UF16V

12

DGNDDGND

C123
100N 16V

ZD123
MLVG0402

DGND

VGA_B+
VGA_B­VGA_G+
VGA_R+

VGA_HS
VGA_VS

VGA_DDC_SCL
VGA_DDC_SDA

VGA_IN _L
VGA_IN _R

HP_OUT_L
HP_OUT_R

HP_OUT_JD

USB1_DM
USB1_DP

TX0
RX0

VGA_TX0
VGA_RX0

USB_Shield_GN D

USB CONN

1234

1
2
3
4

6 5

USB_Shield_GN D

CN108

29

To Main Chip

HDMI_D2+
HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0­HDMI_CLK+
HDMI_CLK-

HDMI_DDC _SCL
HDMI_DDC _SDA
HOTPLUG

TUN_I2C_SCL
TUN_I2C_SDA

HDMI_CEC

R501
NC/47K

HOTPLUG0

NC/10K 1/10W

0R05 OHM

D_5V

HDMI_D2+
HDMI_D2­HDMI_D1+
HDMI_D1­HDMI_D0+
HDMI_D0­HDMI_CLK+
HDMI_CLK-

HDMI_DDC_SCL
HDMI_DDC_SDA
HOTPLUG

TUN _I2C _SC L
TUN _I2C _SD A

HDMI_CEC

HDMI0_DDC _SCL#
HDMI0_DDC _SDA#

HDMI0_CON5V

R502
NC/1K 1/ 10W

R503

R520

100K 1/16W

HOTPLUG1

Q501
NC/MMBT3904

R521

DGND

DGND

DGND

R524
100K 1/16W

1.5KOHM + -5% 1/16W

HDMI1_DDC _SCL#
HDMI1_DDC _SDA#

1.5KOHM +-5% 1/16W

3KOHM +-5

HDMI_DD C_SCL
HDMI_DD C_SDA

22 OHM 1/10W

TUN _I2C _SC L HDMI_SCL

TUN _I2C _SD A

22 OHM 1/10W

1/16W

HDMI0_D2+

HDMI0_D2­HDMI0_D1+

HDMI0_D1­HDMI0_D0+

HDMI0_D0­HDMI0_CLK+

HDMI0_CLK-

HDMI_CEC

12

DGND

％

1/16W

HDMI1_D2+

HDMI1_D2­HDMI1_D1+

HDMI1_D1­HDMI1_D0+

HDMI1_D0­HDMI1_CLK+

HDMI1_CLK-

HDMI_CEC

12

DGND

DGND

DGND

R510

HDMI0_5VHDMI0_5V

R515
3KOHM + -5

DGND

DGND

HDMI1_CON 5V

R518

HDMI1_5V

R517

％

DGND

R516
R527
47K
47K

R173

R174

C523

NC/12pF 50V

DGND

CN501

1

D2+

2

D2 Shield

3

D2-

4

D1+

5

D1 Shield

6

D1-

7

D0+

8

D0 Shield

9

D0-

10

CK+

11

CK Shield

12

CK-

13

CE Remote

14

NC

15

DDC CLK

16

DDC DATA

17

GND

18

+5V

19

HP DET

12

12

ZD501
ZD502
ZD503
MLVG0402
MLVG0402
MLVG0402

ZD504
ZD505
ZD506
MLVG0402
MLVG0402
MLVG0402

DGNDDGND

DGND

20
21

10
11
12
13
14
15
16
17
18
19
20
21

CN502

1
2
3
4
5
6
7
8
9

SHELL1
SHELL2

HDMI

D2+
D2 Shield
D2­D1+
D1 Shield
D1­D0+
D0 Shield
D0­CK+
CK Shield
CK­CE Remote
NC
DDC CLK
DDC DATA
GND
+5V
HP DET
SHELL1
SHELL2

HDMI

12

12

HDMI_SDA

C524
NC/12pF 50V

SHELL3
SHELL4

SHELL5

SHELL6
SHELL7

SHELL3
SHELL4

SHELL5

SHELL6
SHELL7

M3V3

FB502

1 2

120R

22
23

24

25
26

DGND

22
23

24

25
26

DGND

C506

10UF 10V

DGNDDGND

C505

100N 16V

DV33_TMDS

DV33_TMDS

C511

C510

100N 16V

100N 16V

C512

100N 16V

100N 16V

U501

NC/R Clamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

GND

8

U502

NC/R Clamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

GND

8

U503

NC/R Clamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

GND

3

8

DGND

U504

NC/RC lamp0524P.TCT

1

IN1

2

IN2

4

IN3
IN45OUT4

GND

3

8

DGND

DGND

DGND

GND

GND

HDMI0_D2+

10

OUT1

HDMI0_D2-

9

OUT2

HDMI0_D1+

7

OUT3

HDMI0_D1-

6

GND

3

HDMI0_D0+

10

OUT1

HDMI0_D0-

9

OUT2

HDMI0_CLK+

7

OUT3

HDMI0_CLK-

6

GND

3

HDMI1_D2+

10

OUT1

HDMI1_D2-

9

OUT2

HDMI1_D1+

7

OUT3

HDMI1_D1-

6

HDMI1_D0+

10

OUT1

HDMI1_D0-

9

OUT2

HDMI1_CLK+

7

OUT3

6

C513

DGND

HDMI0_D2+
HDMI0_D2-

HDMI0_D1+
HDMI0_D1-

HDMI0_D0+
HDMI0_D0-

HDMI0_CLK+
HDMI0_CLK-

HDMI1_D2+
HDMI1_D2-

HDMI1_D1+
HDMI1_D1-

HDMI1_D0+
HDMI1_D0-

HDMI1_CLK+
HDMI1_CLK- HDMI1_CLK-

DV33_TMDS

DGND

DGND

C522
1uF 16V

R535

82K 1/10W

R533 499 +-1% 1/10W

DV33_TMDS

DGND

RESET

DV33_TMDS

HOTPLUG

R536NC/22KOHM 1/10W

HDMI_SDA

HDMI_SCL

HDMI_D 2+

34

33

35

36

U505

PCSCL

PCSDA

NC
REXT
ARX2P
ARX2M
NC
ARX1P
ARX1M
VSS
ARX0P
ARX0M
VCC
ARXCP
ARXCM
ASCL
ASDA
RESET

PCADR0

IT6633E-P

AHPD

APWR5V

16

14

15

HDMI 1_D2-

HDMI1_D 2+

32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17

R526 100K 1/16W

DGND

HDMI_D 0+

HDMI_D 2-

HDMI_C LK+

HDMI_C LK-

HDMI_D 1-

HDMI_D 1+

HDMI_D 0-

DV33_TMDS

DGND

48

44

41

37

40

45

39

42

38

TX2P

TX2M

HDMI1_D 1+

DV33_TMDS

47

46

VSS

VCC

TX1P

TX0P

TX1M

TX0M43TXCP

TXCM

TXSCL

TXSDA

HDMI 1_D1-

DGND

TXHPD

TXPWR5 V

CRXCM
CRXCP

CPWR5V

BHPD1BSDA2BSCL3BRXCM4BRXCP5BRPWR 5V6BRX0M7BRX0P8VSS9BRX1M10BRX1P11VCC12BRX2M13BRX2P

HDMI 1_5V

HDMI 1_D0-

HOTPLUG1 HDMI_DDC_SDA

HDMI1_D 0+

HDMI 1_CLK-

HDMI1_C LK+

HDMI1_DDC_SCL

HDMI1_DDC_SDA HDMI_DDC_SCL

CHPD
CSDA

CSCL

CRX0M
CRX0P

CRX1M
CRX1P

CRX2M
CRX2P

VSS

VCC

NC

49
50

HDMI0_DDC_SDA

51

HDMI0_DDC_SCL

52

HDMI0_CLK-

53

HDMI0_CLK+

54
55
56
57
58
59
60
61
62
63
64

R537

HOTPLUG0

HDMI0_5V
HDMI0_D0­HDMI0_D0+

HDMI0_D1­HDMI0_D1+
DV33_TMDS
HDMI0_D2­HDMI0_D2+

100K 1/16W

DGND

DGND

HDMI0_CON5V

HDMI0_DDC_SDA

NC/ 33P 50V

C501

R506

4.7K

D501

132

D5V_STB

BAT54C

R507

4.7K

100 OHM

C507

NC/33P 50V

DGND

R508

R509
100 OHM

HDMI0_DD C_SCL#
HDMI0_DD C_SDA#

HDMI1_DDC_SCLHDMI0_DDC_SCL
HDMI1_DDC_SDA

NC/33P 50V

C502

R512

4.7K

D502

132

R514

4.7K

C508

NC/33P 50V

DGND

D5V_STBHDMI1_CON5V

BAT54C

R511

100 OHM

R513
100 OHM

HDMI1_DDC _SCL#
HDMI1_DDC _SDA#

30

Silicon Tuner

TUN ER

TU101

FB101

NC/300 OH M

Tuner3.3V

SCL_CAN

SDA_CAN

AIF-

AIF+

IF_AGC

AGND

AGND

12

C128

100UF16V

C133

1NF 50V

Tuner3.3V

+

I2C for Tuner

1

ANT-DC

2

VCC

3

SCL

4

SDA

5

GND

6

CLK_OUT

7

IF_N

8

IF_P

9

IF_AGC

TH110TH211TH312TH4

13

AGND

IF_AGC Control Circuit

300mA

3.3V_TUNER

C131

C130

1UF 10V

+3V3

R159 4.7K

R160 4.7K

1NF 50V

AGND

C132

470pF 50V

close to main chip

TUN_I2C_SCL

Form main chip

TUN_I2C_SDA

Form main chip

R162
100 OHM

R164
100 OHM

AGND

AGND

TUN_I2C_SCL

TUN_I2C_SDA

SCL_CAN

C140
10P 50V

SDA_CAN

C144
10P 50V

DGND

300mA

C126

1UF 10V

U101

VIN3VOUT

GND14

DGND

D_5V 3.3V_TUN ER

C127

+

100UF16V

Realtek requext to fine tune IF on 3/22'12

AGND

NC/15PF 50V

AIF+

AIF-

C150

C151

1uF 16V

1uF 16V

L102

0.82UH

C13715PF 50V

C13830PF

L107

0.82UH

NC/ 15PF 50V

AGND

3.3V_TUNER

2

4

DGND

C135 NC/15PF 50V

C134

L103

L105

NC/0. 82UH

L108

C142 NC/15PF 50V

C141

C129

NC/ 10UF 10V

AGND

0.82UH

C13915PF 50V

0.82UH

FB103

1 2

0R

C149

100N 16V

AGND

L106

NC/ 0.82UH

AGND

C136
15PF 50V

TUN_IF+

TUN_IF-

C143

15PF 50V

Main Chip <-->

TUN_IF+
TUN_IF-

ATV_IF_AGC

TUN_I2C_SCL
TUN_I2C_SDA

ATV_IF_AGC

TUN_I2C_SCL
TUN_I2C_SDA

TUN_IF+
TUN_IF-

Close to Main chip

IF_AGC from IC

+3V3

10K 1/10W 5%

R165
NC/1K 1/10W

R166

C145

10NF 50V

L109 0 ohm

C146

NC/ 10UF 10V

AGNDAGND

Close to Tuner

R167

1K 1/10W

C147
NC/ 10UF 10V

C148
100N 16V

AGNDAGND

IF_AGC trace shielding by GND

IF_AGCATV_IF_AGC

To tuner

31

DGND

1112

CN4004

LED-R
LED-G

IRRX1 LSADC1

POWER

KEY_AD C1

POWER_KEY

DGND

DGND

1
2
3
4
5
6
7
8
9
10

CONN

IR & KEYPAD CONNECTOR:

Pin01: LED-R
Pin02: LED-G
Pin03: IRRX1
Pin04/07: GND
Pin05/06: POWER
Pin08: KEY_ADC1
Pin09: POWER_KEY

+3V3

Q105

IRRX

NC/ 2N7002

VGA_RX0
VGA_TX0

R1926 NC /100R 1/ 16W 5%
R1927 NC /100R 1/ 16W 5%

NC/ MLVG0402

D5V_STB +3V3

FB4028

NC/300R 4A

1 2

1 2

POWER_KEY
KEY_AD C1

LED-G
LED-R
IRRX1
POWER

C4078

100N 16V

CN4005

NC/CONN

45

1
2
3

DGND

D5V_STB D 5V_STB

R1928

NC/ 10K 1/16W 5%

R1931 NC

R1929

NC/ 2N3906S-RTK/PS

12

ZD116

DGND DGND DGND DGND

23

NC/ 100R 1/ 16W 5%

1

AGND

12

R1930

NC/ 10K 1/16W 5%

Q104

ZD115
NC/ MLVG0402

DGND

LIGHT_R1
LIGHT_G1

NC/ 100nF 50V

DGND

1 2

ZD4001

GLZ5.6B

C156

FB4029
300R 4A

C4079
100PF 50V

DGND

12

ZD126

NC/ MLVG0402

C4074

100N 16V

R4044
NC/1K 1/10W

R4045
NC/1K 1/10W

12

TH1 02
NC/0R4

t

12

ZD127
NC/MLVG0402

+3V3 +3V3

R4032
2K2 1/10W 1%

C4075

100N 16V

1 2

ZD4002

GLZ5.6B

1 2

FB4032
300R 4A

LEDR_C TRL
LEDG_CTRL

DGND

C4076

100N 16V

CN110

1
2
3
4
5

NC/CONN

R4033
4K7 1/10W 1%

ZD4003

GLZ5.6B
1 2

DGND

IRRX

最好将ZD及100PF电容放在靠CN4004端

+3V3

R4034
100 OHM

R4035
100 OHM

C4077
100N 16V

LSADC0

R4038
1K 1/10W

R4037
1K 1/10W

KEY_AD C1

POWER_KEY

LEDG_CTRL
LEDR_C TRL

Q4004

MMBT3906

Q4005
MMBT3906

LEDG

R4036

4.7K

LEDR

R4039

4.7K
R4053

NC/4.7K

DGND

R4040

14.7KOH M 1/10W

R4041

7.15K 1%

R4042

4.3K

R4043

2.49K 1%

R4046

750 OHM +- 1% 1/10W

SW4007

3 4
1 2

SW

SW4006

3 4
1 2

SW

SW4005

3 4
1 2

SW

SW4004

3 4
1 2

SW

SW4001

3 4
1 2

SW

077G602S 3A HJ

To Keypad

IRRX
LEDR
LEDG
LSADC1
LSADC0

VGA_RX0
VGA_TX0

VOL+

DGND

VOL-

DGND

CH+

DGND

CH-

DGND

Power

DGND

2.05V

1.48V

0.9V

0.3V

IRRX
LEDR
LEDG
LSADC1
LSADC0

VGA_RX0
VGA_TX0

32

5.2 电源板
715G5508P01001002M

FB9104

BEAD

1 2

B A

3

4

-

2

RV9901

!

TVR14561KFAOZF

L9902

124

3

C9902

30MH

1NF 250V

!

SG901

!

C9907

470NF 305V

!

L9901

3

30MH

124

C9901

!

470NF 305V

change type_1124

A

R9901

!

IC9901

390K

!

1

8

NC

NC

2

7

D1

D2

3

6

D1

D2

5

NC4NC

R9903

C9906

47pF

390K

B

!

!

C9903

100PF 250V

CN901

1 2

SOCKET

1

2

CN904
NC/CONN

220PF 250V

BD901

FB9102

1

1 2

+

BEAD

TS6B06G-05-X0

FB9105
BEAD

1 2

change type_1124

C9904

1NF 250V

SG902

DSPL-501N-A21F

R9108
100KOHM +-5% 1/8W

12

NR9901
NTCR

t

!

C9905

CN9902

100PF 250V

1

L

2

N

CONN

F901

1 2

3 4

FUSE

!

FB9101

BEAD

C9316

1 2

C9144

56uf 450V

!

+

56uf 450V

R9101

6.8K 1/4W

R9102

6.8K 1/4W

R9103

6.8K 1/4W

C9145

+

C9101

NC

C9108
470P 50V

+

C9102

NC

IC9101

LD7750RGR

1

OTP

HV

2

COMP

3

CS

VCC

GND4OUT

100N 50V

R9109

470OHM +-5% 1/8W

!

C9908

470PF 250V

1NF 250V

C9315

8

6
5

C9105

!

HS9101

HEAT SINK

C9103

NC

+

D9102
SS0520

R9106
47OHM +-5% 1/8W

1 2

1
2
3
4

BEAD
FB9103

+

R9105

12

10 OHM 1/8W

R9110
10 OHM 1/4W

ZD9101

MTZJ27B

1 2

+

C9104

2.2NF

R9113

5.1 OHM 1/4W

HS9102

HEAT SINK

C9136
NC

R9104
82KOHM +-5% 2WS

D9101

PR1007

12

Q9101

STF10N65K3

R9107
10K OHM +-5% 1/8W

R9111

0.24 oHM 2W

1
2
3
4

C9126

2.2nF 630V

FB9106
BEAD

+

47UF 50V

C9109

22N 50V

C9107

PS2561DL1-1

C9119
47pF

D9103
PR1007

IC9102

!

T9101

POWER X'FMR

8 9

5
1

2

R9112

3.3 OHM 1/4W

!

43

HS9103

1
2
3

SHIELD

5.2V1

R9145

910 OHM 1/8W

12

IC9103
KIA431A-AT/P

10

11
12
13
14

15
16

R9146

1.5KOHM +-1% 1/8W

C9133
100N 50V

R9114
47 OHM 1/4W

R9115
47 OHM 1/4W

R9116
47 OHM 1/4W

R9120

220 OHM 1/4W

R9121

220 OHM 1/4W

R9122

220 OHM 1/4W

D9107

3

FMXA-2202S

2

1

OVP

R9147

2K OHM

3

1

5.2V

D9104
FMW-2156

2

+

C9140
330UF 50V

R9148

3K OHM 1%

R9151

2K43 1/8W 1%

C9110

2N2 50V

C9121

2N2 50V

+

C9111
330UF 16V

C9125

1000pF 630V

C9148

1000pF 630V

+

C9142
330UF 50V

+24V1

5.2V1

R9150

200K +-1% 1/4W

C9112

100N 50V

+24V1

+

12

C9141
330UF 50V

R9159

10R

ZD9106

L9101

3.5uH

P6KE27A

470uF 16V

+

C9143
330UF 50V

C9113

5.2V

BZT52-B9V1

1 2

12

+

ZD9104

D9109

RB160M

C9127

100N 50V

C9120

330UF 35V

100K 1/8W 1%

+12V

BZT52-B16

1 2

12

470 OHM

R9137

R9153

24V_A

C9128

220N 50V

ZD9105

D9105

RB160M

C9114

1uF

+

C9118

0.1uF 50V

AOTF409

R9138
100K 1/8W 1%

+24V1

1 2

12

R9154
1K 1/8W

Q9107

Q9108
2N7002

Q9105
2N7002

ZD9107

BZT52-B39

D9108

RB160M

R9119

330K 1/8W 5%

R9118

39K 1/8W 1%

C9122

2.2UF 25V

5.2V1

5.2V

ZD9103

BZT52-B6V2

1 2

R9139

3.9K 1/8W

R9155
10K OHM +-5% 1/8W

Q9110
PMBS3906

C9134

100N 50V

1

2

3

4

C9123
15N 50V

+24V1

R9140

5.6K 1/8W

IC9105
AS431AN-E1

R9156

47KOHM +-1% 1/8W

BOOT

VIN

EN

SS

IC8104

C9117
100N 50V

R9134

10M

8

PH

7

GND

6

COMP

5

VSNS

L9103

3.5uH

R9143

27K 1/8W 1%

R9144

3K 1/8W +/-1%

R9133

510K +-5% 1/8W

R9157
33K 1/8W 5%

Q9111

PMBS3904

D9106

SK34A

100 OHM 1/4W

C9131

470UF 35V

PS_ON

R9158

1 2

D9110

SS0520

24V_A

0.1uF 50V

47uH
L9102

+

C9106

C9146
1000pF 630V

C9124
1nF 50V

R9126
33K OHM

C9132
100N 50V

C9130

1N 50V

5.2V1

R9168
NC

12

C9116
270UF 25V
R9160

100 OHM 1/4W

Q9113

NC

C9137

NC

OVP

R9129

10K OHM +-5% 1/8W

+

C9115
100N 50V

C9138
100PF 50V

R9166

NC

R9167
NC

PS_ON

R9125

11K 1/8W 1%

R9117

750 OHM 1/8W

soft start >20ms

C9135

NC

+

R9152

NC

PS_ON

+12V

R9165

NC

Q9112

NC

ON/OFF

+24V

R9169

R9201

C9149

100 OHM 1%

PS_ON

C9147

1uF

1NF

CN903

C9150

1NF

CONN

13
12
11
10

9
8
7
6
5
4
3
2
1

R9202

100 OHM 1%

+12V

5.2V

330R 1/8W 5%

R9170

DIM

330R 1/8W 5%

24V_A

33

VBJT

+24V

10N 50V

C8118

1NF

R8111

18K 1/8W 5%

C8114

10N 50V

C8117

1NF

C8108

+12V

R8110
100K 1% 1/4W

5.2V

VADJ

R8101

51K 1% 1/8W

VSET

C8104
100N 50V

Q8102

2N3904

R8113

18R 1%

C8105
100N 50V

VSET

C8109

100N 50V

DIM

VFB

L8101

2

4

C8101

+

330UF 35V

ON/OF F

VBJT

VADJ

SLP

IC8501

1

EN

2

DIM

3

GM

4

VFB

5

VSET

6

OVP
RT7CS

R8102

150K 1/8W

LED1 LED2 LED3

Q8103

2N3904

R8121

10 OHM 1% 1/4W

Q8104

NC

R8122

NC

SLP

VADJ

VBJT

VCC

VMOS

GND

14
13
12
11
10
9
8

Q8105

NC

R8108

330R 1/8W 5%

C8110

1NF

R8123

NC

Q8106

NC

R8124

NC

D8102

RB160M

C8103
1uF

10 OHM 1/8W

R8103

0 OHM 1/4W

R8104

12

Q8107

NC

R8125

NC

R8105

2R2 +-5% 1/8W

+12V

Q8108

2N3904

R8126

10 OHM 1% 1/4W

Q8101

AOD4126

10K 1/4W

1

3

R8106

Q8109

2N3904

R8127

10 OHM 1% 1/4W

C8116

47pF

D8101

MBRD10150D

2

C8115

47pF

R8107

0.07R

LED4

Q8110

2N3904

C8106

1NF

R8128

10 OHM 1% 1/4W

C8102

+

100UF 63V

Q8111

2N3904

R8132

10 OHM 1% 1/4W

C8113

+

100UF 63V

C8111

NC

LED5

Q8112

2N3904

R8136

10 OHM 1% 1/4W

R8116
100K 1% 1/4W

R8117

4K3 +-1% 1/8W

Q8114

2N3904

R8137

10 OHM 1% 1/4W

VLED+

LED6

Q8113

2N3904

R8138

10 OHM 1% 1/4W

LED1

LED2

LED3

LED4

LED5

LED6

Q8115

2N3904

R8139

10 OHM 1% 1/4W

3

3

3

3

3

3

D8103

NC

D8104

NC

D8105

BAV99

D8106

BAV99

D8107

BAV99

D8108

BAV99

R8118

2

1

2

1

2

1

2

1

2

1

2

1

1M 1/6W 5%

VLED+

LED5
LED3
LED1

LED2
LED4
LED6

VLED+

VFB

R8119
150K 1/8W 5%

SLP

C8112

NC

CONN

12
11
10

9
8
7
6
5
4
3
2
1

CN801

34

5.3 遥控板
715G5061R02002004M

CN01
CONN

33G8032 4F HR

LED

081G 14 50 EL

Red

LED1
264-10SURC/S530-A3

R002 220 OHM 1/10W

1 2

Top Vie w

65

1
2
3
4

IR

VCC

R001 15K 1/10W

C001

0.1uF 50V

U001

1

VOUT

2

GND

3

VCC

KSM-603TM2M

056G 627911

16 mm

Dip LED

IR

37mm

35

6. 软体及 EDID 烧录

6.1 软体烧录

采用 U 盘烧录
1、准备工作

1.1 工具：U 盘（FAT 格式为佳）；

1.2 待烧录的“.img”档软体。

2、烧录

2.1 将“.img”格式待烧录文件拷贝到 U 盘根目录下；

2.2 TV 开机，通过遥控器按下“菜单”+“456987+回看”进入 CSM 菜单；

2.3 插上 U 盘，TV 侦测到新版软体文件，弹出软体更新软体提示，按照提示进行软体升级；

2.4 升级过程中，会有升级进度条，升级过程中不要断开电源，升级 OK 后会自动开机。

3、按“菜单+1999+返回”进入工厂模式确认软体版本

6.2 EDID 烧录

此机种 EDID 数据包含于 flash 软体中，无需进行单独的 EDID 烧录。

36

7. 故障处理流程

有

检测 IR 板及 LED 灯

更换 IR 板

检测电源板 CN903 的 PIN5/6 是否有 24V 电压输出

无电（LED 不亮）

检测插座是否有电或硬开关是否打开

有

检测电源板 CN903 的 PIN2/3 是否有 5.2V 电压输出

无法启动

有

无

无

无

重插电源插座或开启硬开关

更换电源板

更换电源板

更换主板

检测主板的 POWER 键是否失灵

是

检测遥控板的红外接收器 U001 是否失灵

是

更换遥控板

37

否

否

更换主板

检测 LVDS 线是否良好

是

检测主板上 CN4001 的 Pin1/2/3
是否有 12V 供电

是

否

先更换主板
检测是否 OK

更换主板

更换 Panel

否

无画

检测 TV 是否受控，能否用遥控器或按键板开关机

是

检测是否有背光

是

否

重插或更换 LVDS 线

检测电源板 CN903 的 PIN5/6 是否有 24V 电压输出

是

更换 Panel

否

否

检测主板 CN701 是否有 BL 信号

是

更换主板

否

更换主板

否

更换电源板

38

彩 条、水 波 纹、画抖、画 闪 、

鬼影、残影、拖影等干扰

检测附近是否有干扰源

是 否

排除干扰源

检测信号源输出

是 否

先更换主板

检测是否 OK

否

更换 Panel

检测信号线

是否良好

是 否

更换信号线

信号是否正常

重新设置

信号源

画异

TV 画面雪花点、重

影、细线、条纹干扰

检测 TV 信号线

是否接触不良

是 否

重新连接

TV 信号线

检测附近是否
有高频干扰源

是 否

排除干扰源 用场强仪检测信号强度

是否在 45-100db 之间，

65db 左右为最佳值

是

更换主板

39

间歇性画异加温
画异冷开机画异

检测软体版本是
否需要更新

是 否

升级软体

先更换主板

检查是否 OK

否

太弱：加装信号放大器
太强：减少信号放大器

或加装信号衰减器

否

取回站内
加温检测

无声或声音异常

检测信号源音频接口是否正确，或 TV 制式是否为 DK 制

是

否

检测 TV 是否被静音，调整音量大小，

或进入菜单进行复位看是否 OK

否

检测主板到喇叭的连接线是否断路

是 否

更换连接线

检测喇叭阻抗是否变质

(喇叭阻抗值标在喇叭上)

是 否

更换喇叭 更换主板

收不到台或收台不全

检测软体版本是否需要更新

重插音频接口或设置 TV 制式

检测此频道是否发生频
偏，尤其是使用卫星信号

是

建议客户重新

设置信号源

是 否

升级软体

用场强仪检测信号强度是否在
45-100db 之间，65db 左右为最佳值

是

用别的 TV 测试是否能收到此台

是

和客户说明当地 TV 信号未转播此台

否

更换主板

否

太弱:加装信号放大器
太强:减少信号放大器或加装信号衰减器

否

40

更换喇叭 主板功放异常

重新安置或更换电池

喇叭异响

（破音，滋滋声）

检测喇叭是否变质

是 否

更换主板

遥控失灵

检查遥控器电池是否未安置好或没电

是 否

更换遥控器 检测 IR 板是否异常

异响

用别的遥控器测试是否可用

是 否

是

更换 IR 板

电源板，PANEL 异响

更换电源板/PANEL

否

更换主板

41

8. 主要 IC 管脚及内部框图

IC TPA3110D2 TSSOP-28

42

LED DRIVER PF7001S SOP-14

43

LD7750RGR SOP-7

44

9. BOM

注意: 以下料件信息仅供参考，如有变更，恕不另行通知，请到 http://cs.tpv.com.cn 获取最新信息。

E26C9KNDBVA1NNX

点位 组件 对象描述 备注
756TXCCB0KD2070002 MAIN BOARD-CBPFCK8DX5
SMTF-U4003 100TARVF007D2X MCU ASSY-356G2233073
036T 600 18112 NONWOVEN FABRTC
052G 1186 SMALL TAPE
052G 2191 A PAPER TAPE
070GHDCP500HDC HDCP CODE
SP01 078G0110574 YA 16 OHM 11W 132X27MM - NO
085T 583103 GASKET

E08901 089G214A15N JR AC POWER CORD 1500 FOR CHINA
ECN701 095G801313DM05 HARNESS 13P-13P 350MM FQE110783I
E098 098GRABD6NCACD REMOTE 2K11 AOC 90-364100T4420

0M1G 930 6 47 CR3 SCREW 3X6
0M1G1730 8120 SCREW 3X8
0M1G1730 8120 SCREW 3X8
0Q1G 330 8 47 CR3 SCREW 3X8
0Q1G 330 8 47 CR3 SCREW 3X8
0Q1G 330 8 47 CR3 SCREW 3X8
0Q1G 330 8 47 CR3 SCREW 3X8
0Q1G 940 18 47 CR3 SCREW
0Q1G1030 6120 SCREW 3X6
0Q1G1030 10 47 CR3 SCREW

ECN601 395G801404DY11 HARNESS 4P-B&R+B&W 450/260MM
ECN601 395G801404XY11 HARNESS 4P-B&R+B&W 450/260 2nd-source
ECN4004 395G801410DY12 HARNESS 10P-4P(1253) 420 2nd-source
ECN4004 395G801410LY12 HARNESS 10P-4P 420MM
ECN801 395G801412DY47 HARNESS 5P-12P 350 2nd-source
ECN801 395G801412MY47 HARNESS 5P-12P 350MM
ECN4001 395G801830DY47 LVDS CABLE 30P-30P 290MM
ECN4001 395G801830LY47 LVDS CABLE 30P-30P 290MM
E098 398GRABD6NCACC REMOTE AOC RL76E-2 CHINESE
040G 45762412B OTHER LABEL
C601 067G315M1016KV EC 100UF 20% 35V 8*7
C616 067G315M1016KV EC 100UF 20% 35V 8*7
SW4005 077G602S 3A HJ TACT SW 4P 5.85 200G TSDBYC2202
SW4007 077G602S 3A HJ TACT SW 4P 5.85 200G TSDBYC2202
SW4006 077G602S 3A HJ TACT SW 4P 5.85 200G TSDBYC2202
SW4004 077G602S 3A HJ TACT SW 4P 5.85 200G TSDBYC2202
SW4001 077G602S 3A HJ TACT SW 4P 5.85 200G TSDBYC2202
CN103 088G 78F114VCL RCA JACK 2P YELLOW 1*1 V/T 13.5
CN102 088G 78F121XCL RCA JACK V/T 4P W/R 1*2 H=8.6
CN101 088G 78F135XCL RCA JACK V/T 6P G/BL/R 1*3 H=8.6
CN106 088G302F3G1VCL PHONE JACK V/T 3P GREEN H=8.4
CN107 088G302G7B1ACL PHONE JACK R/A 7P BLACK H=10.5
CN108 088G352F6B2ACL USB CONN R/A 6P BLACK 8.4MM
CN105 088G353FFF3XCL D-SUB CONN V/T 15P BLUE H=8.4MM
TU101 094G PALALL 7L TUNER CHINA DT21CN-2-E
CN601 311GW200A04ABX WAFER 2.0MM 4P
CN701 311GW250B13BBX WAFER 2.5MM 13P R/A 35MM 7MM
C629 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382

45

C4031 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C709 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C127 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C702 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C128 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C4030 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C4082 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C719 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C122 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C715 367G305S1013LB EC 100UF 10% 16V 6.3*7 2000 HR -- 000382
C715 067G305S1013HB EC 100UF 20% 16V 6.3*7
C122 067G305S1013HB EC 100UF 20% 16V 6.3*7
C719 067G305S1013HB EC 100UF 20% 16V 6.3*7
C4082 067G305S1013HB EC 100UF 20% 16V 6.3*7
C4030 067G305S1013HB EC 100UF 20% 16V 6.3*7
C128 067G305S1013HB EC 100UF 20% 16V 6.3*7
C702 067G305S1013HB EC 100UF 20% 16V 6.3*7
C127 067G305S1013HB EC 100UF 20% 16V 6.3*7
C709 067G305S1013HB EC 100UF 20% 16V 6.3*7
C725 367G315M2213AB EC 220UF 20% 16V 6.3*7 3000 HR ERF1CM221
U702 056G 563143 C LDO G1084PT43U 5A ADJ TO-252
U101 056G 563149 IC G903T63UF 0.6A/3.3V SOT-223
U703 056G 563398 LDO AT1527F11U 3A -
U701 056G 563X01 LDO G9661-25ADJF11U 2A 300MV DROP SOP-8
U601 056G 616 54 IC TPA3110D2 15W TSSOP-28
U708 056G 643 46 IC RESET AZ809ANSTR-E1 SOT-23 2.93V
U100 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
U102 056G 662505 ESD PROTECT AOZ8105CI SOT-23-6
Q4002 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q4003 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q701 057G 417511 MMBT3904
Q708 057G 417511 MMBT3904
Q704 057G 417511 MMBT3904
Q706 057G 417511 MMBT3904
Q601 057G 417511 MMBT3904
Q602 057G 417512 MMBT3906
Q4005 057G 417512 MMBT3906
Q4004 057G 417512 MMBT3906
Q707 057G 763 1 MOSFET A03401 4.2A 30V SOT-23
Q710 057G 763 39 FET AO3404 SOT-23 AOS
Q709 057G 763 39 FET AO3404 SOT-23 AOS
Q4006 057G 763 79 FET AO4449 -7A/-30V SOIC-8
Q101 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
Q102 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
Q702 057G 763940 MOSFET AO3401A SOT-23
RP4003 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4002 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4005 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4004 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
RP4001 061G 1262208JY RST CHIP AR 8P4R 22 OHM +-5% 1/16W
TH101 061G 56A100 WT PTCR SMD 0.21R MAX 0.8W
R102 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R118 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R113 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA

46

R110 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R106 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R115 061G0402000 JF RST CHIPR MAX0R05 1/16W FENGHUA
R133 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R128 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R136 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R144 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R142 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R147 061G0402000 JY RST CHIPR MAX 0R05 OHM 1/16W YAGEO
R609 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R610 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R608 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R607 061G0402100 JF RST CHIPR 10 OHM +-5% 1/16W FENGHUA
R143 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R145 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R138 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R168 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R172 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R137 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R186 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R148 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R114 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R169 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R129 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R107 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R119 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R116 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R111 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R103 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R135 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R134 061G0402101 JF RST CHIPR 100 OHM +-5% 1/16W FENGHUA
R131 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R132 061G0402103 JF RST CHIPR 10KOHM +-5% 1/16W FENGHUA
R524 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R521 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R526 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R537 061G0402104 JF RST CHIPR 100KOHM +-5% 1/16W FENGHUA
R510 061G0402152 JF RST CHIPR 1.5KOHM +-5% 1/16W FENGHUA
R518 061G0402152 JF RST CHIPR 1.5KOHM +-5% 1/16W FENGHUA
R140 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R141 061G0402222 JF RST CHIPR 2.2KOHM +-5% 1/16W FENGHUA
R515 061G0402302 JF RST 0402 3K 5% 1/16W
R517 061G0402302 JF RST 0402 3K 5% 1/16W
R171 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R170 061G0402472 JF RST CHIPR 4.7KOHM +-5% 1/16W FENGHUA
R627 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R4001 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R4005 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R703 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
FB4001 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R520 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R727 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
FB4004 061G0603000 JY RST CHIPR MAX0R05 1/10W YAGEO
R723 061G0603100 JF RST CHIPR 10 OHM 5% 1/10W FENGHUA

47

R4010 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4012 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4011 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R4009 061G06031001FI 1EST ONLY RST 0603 1K 1% 1/10W TA-I
R603 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R602 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R4035 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R513 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R162 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R164 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R4034 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R511 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R611 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R614 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R508 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R509 061G0603101 JY RST CHIPR 100 OHM +-5% 1/10W YAGEO
R156 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R155 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R4038 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R716 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R718 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R167 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R4037 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R726 061G0603102 JY RST CHIPR 1KOHM +-5£¥ 1/10W YAGEO
R622 061G0603103 JI RST 0603 10K 5% 1/10W
R166 061G0603103 JT RST CHIP 10K 1/10W 5% TZAI YUAN
R4018 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R704 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R606 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R734 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R109 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R701 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R601 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R712 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R725 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R108 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R728 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R744 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R743 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R615 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R613 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R612 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R4023 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R150 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R153 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R154 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R733 061G0603103 JY RST CHIPR 10KOHM £«-5£¥ 1/10W YAGEO
R736 061G06031201FF RST CHIPR 1.2KOHM +-1% 1/10W
R4040 061G06031472FY RST CHIPR 14.7KOHM 1/10W YAGEO
R735 061G06031501FF RST CHIPR 1.5K OHM +-1% 1/10W FENGHUA
R719 061G06032000FY RST CHIP 200R 1% 1/10W
R739 061G0603203 JY RST CHIP 20K 1/10W 5% YAGEO
R4022 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R4026 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN

48

R4021 061G0603220 JT RST CHIP 22R 1/10W 5% TZAI YUAN
R173 061G0603220 JY RST CHIPR 22 OHM £«-5£¥ 1/10W YAGEO
R174 061G0603220 JY RST CHIPR 22 OHM £«-5£¥ 1/10W YAGEO
R4032 061G06032201FT RST CHIP 2K2 1/10W 1%
R732 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R737 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
R730 061G06032402FI RST 0603 24K 1% 1/10W
R730 061G06032402FY RST CHIPR 24KOHM +-1% 1/10W YAGEO
R4043 061G06032491FI RST 0603 2.49K 1% 1/10W
R722 061G06033300FF RST CHIPR 330 OHM +-1% 1/10W FENGHUA
R620 061G06033321FF RST CHIPR 3.32KOHM +-1% 1/10W FENGHUA
R738 061G0603333 JT RST CHIP 33K 1/10W 5% TZAI YUAN
R713 061G0603361 JT RST CHIP 360R 1/10W 5% TZAI YUAN
R720 061G0603391 JF RST CHIPR 390 OHM +-5% 1/10W FENGHUA
R4042 061G06034301FI RST 0603 4.3K 1% 1/10W
R4033 061G06034701FT RST CHIP 4K7 1/10W 1%
R4017 061G0603472 JY
R159 061G0603472 JY
R711 061G0603472 JY
R160 061G0603472 JY
R514 061G0603472 JY
R4014 061G0603472 JY
R4036 061G0603472 JY
R4016 061G0603472 JY
R4020 061G0603472 JY
R4027 061G0603472 JY
R715 061G0603472 JY
R4019 061G0603472 JY
R4048 061G0603472 JY
R506 061G0603472 JY
R4047 061G0603472 JY
R4031 061G0603472 JY
R4030 061G0603472 JY
R4052 061G0603472 JY
R4054 061G0603472 JY
R507 061G0603472 JY
R512 061G0603472 JY
R4015 061G0603472 JY
R4039 061G0603472 JY

RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO

RST CHIPR 4.7KOHM ＋-5％ 1/10W YAGEO
R724 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R708 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R527 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R516 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R4028 061G0603473 JY RST CHIPR 47KOHM 1/10W YAGEO
R533 061G06034990FF RST CHIPR 499OHM +-1% 1/10W FENGHUA
R4003 061G0603622 JF RST CHIPR 6.2KOHM +-5% 1/10W FENGHUA
R623 061G06036801FY RST CHIP 6K8 1/10W 1%
R105 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R104 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R149 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R151 061G0603682 JF RST CHIPR 6.8KOHM +-5% 1/10W FENGHUA
R4041 061G06037151FI RST 0603 7.15K 1% 1/10W TA-I
R101 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R112 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO

49

R117 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R130 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R139 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R122 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R146 061G0603750 JY RST CHIPR 75 OHM +-5% 1/10W YAGEO
R4046 061G06037500FF RST CHIPR 750 OHM +-1% 1/10W FENGHUA
R535 061G0603823 JF RST CHIPR 82KOHM 5% 1/10W FENGHUA
R729 061G06039101FI TEST ONLY RST 0603 9.1K 1% 1/10W TA-I
R729 061G06039101FY RST CHIPR 9.1KOHM +-1% 1/10W YAGEO
FB703 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB103 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
L109 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB707 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB705 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
FB4021 061G0805000 JF RST CHIPR 0 OHM +-5% 1/8W FENGHUA
R624 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
C115 065G040210031J Y CAP 0402 10PF 5% 50V NP0
C4079 065G040210131J F CAP 0402 100PF 5% 50V NP0
C133 065G040210232K A CAP 0402 1NF 10% 50V X7R
C131 065G040210232K A CAP 0402 1NF 10% 50V X7R
C604 065G040210232K A CAP 0402 1NF 10% 50V X7R
C605 065G040210232K A CAP 0402 1NF 10% 50V X7R
C145 065G040210332K A CAP 0402 10NF 10% 50V X7R
C510 065G040210412K F CAP 0402 100NF 10% 16V X7R
C505 065G040210412K F CAP 0402 100NF 10% 16V X7R
C511 065G040210412K F CAP 0402 100NF 10% 16V X7R
C512 065G040210412K F CAP 0402 100NF 10% 16V X7R
C513 065G040210412K F CAP 0402 100NF 10% 16V X7R
C148 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4002 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4054 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4066 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4058 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C718 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4075 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4072 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4021 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C720 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C723 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4059 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C727 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C724 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4076 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4069 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C123 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4065 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C708 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C721 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4077 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C731 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4007 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4008 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4035 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4049 065G040210412K Y CAP 0402 100NF 10% 16V X7R

50

C4044 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4036 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4041 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4074 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4038 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4051 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4040 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4046 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4052 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4045 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4039 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4050 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4057 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4001 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4063 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C149 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C705 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C704 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C701 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4078 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C707 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C712 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4064 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4006 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4061 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4004 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C714 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4068 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4060 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4048 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4062 065G040210412K Y CAP 0402 100NF 10% 16V X7R
C4024 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4042 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C126 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C130 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4028 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C703 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4071 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4022 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C4003 065G0402105A5K A CAP CHIP 0402 1UF K 10V X5R
C143 065G040215031J F CAP 0402 15PF J 50V NPO
C137 065G040215031J F CAP 0402 15PF J 50V NPO
C139 065G040215031J F CAP 0402 15PF J 50V NPO
C136 065G040215031J F CAP 0402 15PF J 50V NPO
C114 065G040222031J A CAP 0402 22PF J 50V NPO
C4034 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C4037 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C138 065G040230031J A CAP 0402 30PF 5% 5% 50V NP0
C627 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C611 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C609 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C624 065G040233131J T CAP CHIP 0402 330PF 50V J NPO
C103 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C102 065G040247131J A CAP CHIP 0402 470PF J 50V NPO

51

C118 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C117 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C132 065G040247131J A CAP CHIP 0402 470PF J 50V NPO
C4014 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4015 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4017 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4016 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4013 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4012 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4009 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4018 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4010 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C4011 065G040247312K Y CAP 0402 47NF 10% 16V X7R
C104 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C105 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C110 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C4073 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C116 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C111 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C101 065G040250931C Y CAP 0402 5PF 0.25PF 50V NP0
C144 065G060310031J Y CAP 0603 10P 50V NP0 +/-5%
C140 065G060310031J Y CAP 0603 10P 50V NP0 +/-5%
C602 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C615 065G060310232K A CAP CHIP 0603 1000PF K 50V X7R
C606 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C754 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C607 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C618 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C729 065G060310432K Y CAP 0603 100NF 10% 50V X7R
C151 065G060310512K A CAP 0603 1UF 10% 16V X7R
C522 065G060310512K A CAP 0603 1UF 10% 16V X7R
C150 065G060310512K A CAP 0603 1UF 10% 16V X7R
C732 065G060310512K T CAP 0603 1UF 10% 16V X7R
C620 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C619 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C613 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C614 065G060310522K T CAP CHIP 0603 1UF K 25V X7R
C4047 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4056 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4055 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4029 065G060310605M A MLCC 0603 10UF 6.3V X5R +-20%
C4027 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4023 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4026 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4025 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4020 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4019 065G0603225A5K A CAP 0603 2.2UF K 10V X5R
C4043 065G060347506K T CAP 0603 4.7UF 10% 6.3V X6S -
C4053 065G060347506K T CAP 0603 4.7UF 10% 6.3V X6S -
C622 065G080510532K A CAP 0805 1UF 10% 50V X7R
C621 065G080510532K A CAP 0805 1UF 10% 50V X7R
C633 065G080510532K A CAP 0805 1UF 10% 50V X7R
C730 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C506 065G0805106A5K A CAP 0805 10UF 10% 10V X5R

52

C4080 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C713 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C711 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C4005 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C716 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C717 065G0805106A5K A CAP 0805 10UF 10% 10V X5R
C608 065G080522432K A CAP 0805 220NF 10% 50V X7R
C603 065G080522432K A CAP 0805 220NF 10% 50V X7R
C623 065G080522432K A CAP 0805 220NF 10% 50V X7R
C626 065G080522432K A CAP 0805 220NF 10% 50V X7R
C612 065G080533432K A CAP 0805 330NF 10% 50V X7R
C628 065G080533432K A CAP 0805 330NF 10% 50V X7R
C625 065G080533432K A CAP 0805 330NF 10% 50V X7R
C610 065G080533432K A CAP 0805 330NF 10% 50V X7R
C722 065G0805475A2K A MLCC 0805 4U7 10V X7R +-10%
C728 065G1206226A5K T CAP CHIP1206 22UF K 10V X5R
070GHDCP500HDC HDCP CODE
FB4026 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB4029 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB4032 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB706 071G 56G301 MA CHIP BEAD 0805 300OHM 4A
FB601 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB704 071G 56K121 M CHIP BEAD 120OHM 6A MGLB2012-120T-LF
FB704 071G 56K121 TA CHIP BEAD 120R/6000MA HCB2012KF-121T60
FB601 071G 56K121 TA CHIP BEAD 120R/6000MA HCB2012KF-121T60
FB502 071G 59A121 M CHIP BEAD 0603 120R 25% 1608E121T3R0-LF
FB4025 071G 59B121 JM CHIP BEAD 0603 120R/1000MA
FB4003 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4010 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4012 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4033 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4009 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4008 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4005 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4018 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4022 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4023 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4016 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4014 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4011 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4019 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4020 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4017 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4015 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4006 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4007 071G 59G301 M CHIP BEAD 0603 300R 25% 200MA
FB4002 073G 6310810M CHIP INDUCTOR 0.1UH +-10% 50MA
FB4013 073G 6333810M CHIP INDUCTOR 0.33UH 10% 0.75R 100MA
L107 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L108 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L102 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L103 073G 63828 5M CHIP INDUCTOR 0603 0.82UH+-5%
L701 073G253S 71 M SMD CHOKE 2.2UH 20% 0.020R 8.2A
L601 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A

53

L602 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
L603 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
L604 073G253S 83 M SMD CHOKE 47UH 20% 0.13R 1.4A
CN502 088G 34021A VA HDMI HEADER V/T 21P BLACK H=10.5 HF
CN501 088G 34021A VA HDMI HEADER V/T 21P BLACK H=10.5 HF
D502 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D501 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
D401 093G 60505 SCHOTTKY BAT54C 0.2A 30V SOT-23
X4001 093G 22S517 YC CRYSTAL HC-49U/SMD 27M 30PPM 20PF
ZD4001 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
ZD4003 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
ZD4002 093G 39S940 T ZENER GLZ5.6B 5.6 0.5 MINI-MELF LL-34
D712 093G 60S913 T DIODE RB501V-40 SOD-323
ZD4005 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD107 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD119 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD101 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD104 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD505 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD503 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD105 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD120 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD121 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD124 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD122 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD103 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD117 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD118 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD123 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD102 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD502 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD504 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD501 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD506 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
ZD125 093G 64S500 SU ESD MLVG04025R0QV05BP INPAQ
CN4001 311GW125F30ACH WAFER 1.25MM 30P V/T -
CN4004 311GW200A10ADJ WAFER 2.0MM 10P
U4001 356G0562X12 SCALER RTD2648 LQFP128
U505 356G0623X05 HDMI SWITCH IT6633E-P LQFP-64
U4003 356G2233073 FLASH W25Q64FVSSIG 64MB SOIC8 2.7~3.6V
E715 715G5549M0E000004K MAIN BOARD PCB
E715 715G5549M0E000004X MAIN BOARD PCB 2nd-source
C4031 067G305S1013HB EC 100UF 20% 16V 6.3*7
C629 067G305S1013HB EC 100UF 20% 16V 6.3*7
X12G8001 1 BGP HEAT PAD
HS4000 X90G8014 1 HEAT SINK
IRPFBXBB IR BOARD
LED1 081G 2 4 EL LED RED 264-10SURC/S530-A3
U001 356G0927911 IR RECEIVER KSM-603TM2M. 38K
LED1 381G00020040GP LED RED GPR2703C/P310A

709T5061 XM001 COMSUMPTIVE ASS'Y
055G 23520 IPA

CN01 033G8032 4F HR CONNECTOR 4P 1.25
R001 061G0603153 JY RST CHIPR 15KOHM 1/10W YAGEO

54

R002 061G0603221 JF ST CHIPR 220 OHM +-5% 1/10W FENGHUA
C001 065G060310432K F CAP CHIP 0603 0.1UF K 50V X7R
E715 715G5061R02002004M IR BOARD PCB
709T5061 XS001 COMSUMPTIVE ASS'Y
E750 LCB260WX211A90910X PANEL TPT260B2-WX211 3950 XM TPV

P15T0943201 BRACKET_HOLDER_TOP
PLTVCL246AXH3 POWER BOARD
040G 45762412B OTHER LABEL

CN903 033G327813D CONNECTOR
CN801 033G3802 12 H X WAFER 12P 2.0MM H W2011-12RVA-S01
IC9102 056G 139 8 PHOTO-COUPLER PS2561DL1-1 CTR Q100~200%
IC9102 056G 139 9 IC EL817M(X) PHOTOCOUPLER DIP-4
RV9901 061G 46561 WB VARISTOR 560V 10% 14
R8107 061G3SWJ70759B SY RST WD 0.07R 5% 3W
C9901 063G107M474AUM CAP X2 470NF 20% 305V
C9907 063G107M474AUM CAP X2 470NF 20% 305V
FB9105 071G 55 21 FERRITE BEAD
FB9104 071G 55 21 FERRITE BEAD
FB9102 071G 55906 FERRITE CORE 510R C8B R6H 6X9.2(A)
L9901 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L9902 073G 174241 X LINE FILTER 18MH MIN EF20 3LFEF2022-303M
L8101 073G 174259 CP BOOST CHOKE 33UH 10% 2.5A L020341-6
L9101 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L9103 073G 253 91 H IND CHOKE 3.5UH+-10% DADONG
L9102 073G 253214 H CHOKE COIL 47UH 10% L470R HA
CN901 087G 50147C DL AC SOCKET V/T 2P ACT1MD-02BL4B006 H=14
BD901 093G 50460938 BRIDGE TS6B06G-05-X0 6A 800V KBJ
0Q1G 340 8140 SCREW Q1-SELF TAPING SCREW :Q X8.0
NR9901 361G0058509MYW005A NTCR 5R 20% 3.1W SCK13055MTY501
C9144 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
C9145 367G215X560PKZ000S EC 56UF 20% 450V 12.5*40
T9101 380GL32P102N00 X'FMR 320UH 10% 5UH YUVA-1986-3

705TXB57842 Q9101 ASS'Y
0M1G 930 8120 SCREW 3X8

Q9101 357G0667A05 MOSFET STF10N65K3 10A 650V 35W TO-220FP
HS9101 Q90G0219 2 HEAT SINK
705TXC84030 F901 ASS'Y
F901 084G 34 14 FUSE -- -- --
F901 084G 41 3 T3.15AH250V 02153.15 LITTLEFUSE
705TXC93954 D9104&D9107 ASS'Y
D9107 093G 52 57 RECTIFIER FMXA-2202S 20A 200V TO-220F
D9104 093G1506 2 SCHOTTKY FMW-2156 15A 60V TO-220
0M1G1730 8120 SCREW 3X8
Q9107 357G0600A02 MOSFET AOTF409 24A 60V 43W TO-220FL
HS9102 Q90G0219 3 HEAT SINK
IC9105 056G 158501 IC AS431AN-E1 SOT23
IC8104 056G 368909 OTHERS IC TPS54231DR SO-8
IC9101 056G 379190 AC/DC CONVERTER LD7750RGR SOP-7
IC9901 056G 665142 OTHERS CAP004DG-TL SOP-8
IC8501 056G 700 34 LED DRIVER PF7001S SOP-14
Q9111 057G 417 4 PMBS3904/PHILIPS-SMT(04)
Q9110 057G 417 6 PMBS3906/PHILIPS-SMT(06)
Q8101 057G 600923 MOSFET AOD4126 TO-252
Q9105 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS

55

Q9108 057G 763904 TRA FET 2N7002 SOT-23 PHILIPS
R8104 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9105 061G0805100 JF RST CHIPR 10 OHM +-5% 1/8W FENGHUA
R9201 061G08051000FY RST CHIPR 100 OHM +-1% 1/8W YAGEO
R9202 061G08051000FY RST CHIPR 100 OHM +-1% 1/8W YAGEO
R9138 061G08051003FT RST CHIP 100K 1/8W 1%
R9137 061G08051003FT RST CHIP 100K 1/8W 1%
R9154 061G0805102 JI RST 0805 1K 5% 1/8W
R9129 061G0805103 JT RST 0805 10K 5% 1/8W
R9107 061G0805103 JT RST 0805 10K 5% 1/8W
R9155 061G0805103 JT RST 0805 10K 5% 1/8W
R9108 061G0805104 JT RST CHIPR 100KOHM +- 5% 1/8W TZAI YUAN
R9134 061G0805106 JT RST CHIPR 10M +-5% 1/8W TZAI YUAN
R9125 061G08051102FT RST 0805 11K 1% 1/8W SMD0805011KF
R9146 061G08051501FF RST CHIPR 1.5KOHM +-1% 1/8W FENGHUA
R8102 061G0805154 JF RST CHIPR 150KOHM +-5% 1/8W FENGHUA
R8102 061G0805154 JI RST 0805 150K 5% 1/8W
R8119 061G0805154 JT RST CHIP 150K 1/8W 5% TZAI YUAN
R8111 061G0805183 JT RST CHIP 18K 1/8W 5%
R8105 061G0805229 JF RST CHIPR 2R2 +-5% 1/8W FENGHUA
R9151 061G08052431FY RST CHIP 2K43 1/8W 1%
R9143 061G08052702FT RST CHIP 27K 1/8W 1%
R9148 061G08053001FI RST CHIPR 3KOHM +-1% 1/8W 0805
R9144 061G08053001FT RST CHIP R 3K 1/8W +/-1%
R9170 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R8108 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R9169 061G0805331 JT RST CHIP 330R 1/8W 5% TZAI YUAN
R9126 061G0805333 JI RST CHIPR 33KOHM +-5% 1/8W 0805
R9157 061G0805333 JT RST CHIP 33K 1/8W 5% TZAI YUAN
R9119 061G0805334 JF RST CHIPR 330KOHM +-5% 1/8W FENGHUA
R9119 061G0805334 JT RST CHIP 330K 1/8W 5% TZAI YUAN
R9118 061G08053902FF RST CHIPR 39KOHM +-1% 1/8W FENGHUA
R9118 061G08053902FT RST CHIP 39K 1/8W 1%
R9139 061G0805392 JF RST CHIPR 3.9KOHM +-5% 1/8W FENGHUA
R8117 061G08054301FY RST CHIPR 4K3 +-1% 1/8W YAGEO
R9106 061G0805470 JT RST CHIPR 47OHM +-5% 1/8W TZAI YUAN
R9156 061G08054702FF RST CHIPR 47KOHM +-1% 1/8W FENGHUA
R9109 061G0805471 JT RST CHIPR 470OHM +-5% 1/8W TZAI YUAN
R8101 061G08055102FI RST 51K OHM 1% 1/8W TA-I
R9133 061G0805514 JT RST CHIPR 510K +-5% 1/8W TZAI YUAN
R9140 061G0805562 JF RST CHIPR 5.6KOHM +-5% 1/8W FENGHUA
R9117 061G0805751 JF RST CHIPR 750 OHM +-5% 1/8W FENGHUA
R9145 061G0805911 JF RST CHIPR 910 OHM +-5% 1/8W FENGHUA
JR9103 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9104 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9102 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
JR9105 061G1206000 JF RST CHIPR MAX0R05 1/4W FENGHUA
R9161 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
R8103 061G1206000 JI RST 1206 MAX0R05 5% 1/4W
R9110 061G1206100 JF RST CHIPR 10 OHM +-5% 1/4W FENGHUA
R8116 061G12061003FI RST 1206 100K 1% 1/4W
R8110 061G12061003FI RST 1206 100K 1% 1/4W
R9158 061G1206101 JI RST 1206 100R 5% 1/4W
R9160 061G1206101 JI RST 1206 100R 5% 1/4W

56

R8106 061G1206103 JT RST CHIPR 10KOHM +-5% 1/4W TZAI YUAN
R8138 061G12061809FT RST 1206 18R 1% 1/4W
R8137 061G12061809FT RST 1206 18R 1% 1/4W
R8128 061G12061809FT RST 1206 18R 1% 1/4W
R8127 061G12061809FT RST 1206 18R 1% 1/4W
R8136 061G12061809FT RST 1206 18R 1% 1/4W
R8121 061G12061809FT RST 1206 18R 1% 1/4W
R8126 061G12061809FT RST 1206 18R 1% 1/4W
R8139 061G12061809FT RST 1206 18R 1% 1/4W
R8132 061G12061809FT RST 1206 18R 1% 1/4W
R8113 061G12061809FT RST 1206 18R 1% 1/4W
R9150 061G12062003FF RST CHIPR 200KOHM +-1% 1/4W FENGHUA
R9150 061G12062003FT RST CHIPR 200KOHM +-1% 1/4W TZAI YUAN
R9147 061G1206202 JI RST 2K OHM 5% 1/4W TA-I
R9120 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9122 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9121 061G1206221 JT RST CHIPR 220 OHM +-5% 1/4W TZAI YUAN
R9112 061G1206339 JT RST CHIPR 3.3 OHM +-5% 1/4W TZAI YUAN
R9114 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9116 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9115 061G1206470 JT RST CHIPR 47 OHM +-5% 1/4W TZAI YUAN
R9153 061G1206471 JI RST 470 OHM 5% 1/4W TA-I
R9113 061G1206519 JT RST CHIPR 5.1 OHM +-5% 1/4W TZAI YUAN
R9101 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9103 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
R9102 061G1206682 JT RST CHIPR 6.8 KOHM +-5% 1/4W TZAI YUAN
C9138 065G080510131J F CAP CHIP 0805 100PF J 50V NPO
C8117 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8118 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9150 065G080510231J F CAP 0805 1NF 5% 50V NPO
C8110 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9149 065G080510231J F CAP 0805 1NF 5% 50V NPO
C9149 065G080510231J M CAP 0805 1NF 5% 50V NP0
C8110 065G080510231J M CAP 0805 1NF 5% 50V NP0
C8117 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9150 065G080510231J M CAP 0805 1NF 5% 50V NP0
C8118 065G080510231J M CAP 0805 1NF 5% 50V NP0
C9124 065G080510232K F CAP 0805 1000PF 10% 50V X7R
C9130 065G080510232K Y CAP CHIP 0805 1N 50V X7R +/-10%
C8114 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C8108 065G080510332K Y CAP CHIP 0805 10N 50V X7R +/-10%
C9118 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9106 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8109 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8104 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C8105 065G080510432K F CAP CHIP 0805 0.1UF K 50V X7R
C9132 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9112 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9127 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9133 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9117 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9134 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9105 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%
C9115 065G080510432K Y CAP CHIP 0805 100N 50V X7R +/-10%

57

C8103 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9114 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9147 065G080510532K M CAP 0805 1UF 10% 50V X7R
C9123 065G080515332K Y CAP CHIP 0805 15N 50V X7R +/-10%
C9110 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9121 065G080522232K Y CAP CHIP 0805 2N2 50V X7R +/-10%
C9109 065G080522332K Y CAP CHIP 0805 22N 50V X7R +/-10%
C9128 065G080522432K Y CAP CHIP 0805 220N 50V X7R +/-10%
C9122 065G080522522K M CAP 0805 2.2UF 10% 25V X7R
C9108 065G080547131J Y CAP CHIP 0805 470P 50V NPO +/-5%
C9146 065G1206102B2K Y CAP 1206 1NF 10% 630V X7R -
C9148 065G1206102B2K Y CAP 1206 1NF 10% 630V X7R -
C9125 065G1206102B2K Y CAP 1206 1NF 10% 630V X7R -
D8107 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8108 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8105 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8106 093G 64 33 SWITCHING BAV99 0.2A 85V SOT-23
D8102 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9108 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9109 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9105 093G 60S 15 T SCHOTTKY RB160M 60 TR 1A 60V SOD-123
D9106 093G 60S935 T DIODE SK34A SMA
D8101 393G0060A11 HF SCHOTTKY MBRD10150D 10A 150V TO-252
D8101 393G0060A14 SCHOTTKY SM10150D1-C 10A 150V (D-PACK)
ZD9103 393G039S95200T00HF HF BZT52-B6V2_R1_00001 6.2V 0.41W
ZD9104 393G039S95300T00HF HF BZT52-B9V1_R1_00001 9.1V 0.41W
ZD9107 393G039SA1300T ZENER BZT52-B39_R1_00001 39V 0.41W
ZD9105 393G039SA1400T ZENER BZT52-B16_R1_00001 16V 0.41W
D9110 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
D9102 393G060S93400T00HF HF SS0520_R1_00001 0.5A 20V SOD-123
BD901 006G 31 4 1.7MM RIVET
T9101 006G 31 4 1.7MM RIVET
CN901 006G 31500 EYELET
NR9901 006G 31502 EYELET
L9901 006G 31502 EYELET
RV9901 006G 31502 EYELET
C9144 006G 31502 EYELET
C9145 006G 31502 EYELET
C9901 006G 31502 EYELET
C9907 006G 31502 EYELET
L9902 006G 31502 EYELET
IC9103 056G 158 12 SHUNT REGULATOR KIA431A-AT/P TO-92
Q8115 057G 417513 T TRA 2N3904 TO-92
Q8108 057G 417513 T TRA 2N3904 TO-92
Q8103 057G 417513 T TRA 2N3904 TO-92
Q8110 057G 417513 T TRA 2N3904 TO-92
Q8102 057G 417513 T TRA 2N3904 TO-92
Q8113 057G 417513 T TRA 2N3904 TO-92
Q8112 057G 417513 T TRA 2N3904 TO-92
Q8109 057G 417513 T TRA 2N3904 TO-92
Q8114 057G 417513 T TRA 2N3904 TO-92
Q8111 057G 417513 T TRA 2N3904 TO-92
R8118 061G 60210552T TZ RST CFR 1M 1/6W 5%
R9111 061G152M24852T SY RST MOFR 0.24OHM +-5% 2WS SY

58

R9104 061G152M82352T SY RST MOFR 82KOHM +-5% 2WS FUTABA
R9159 061G208M10052T SY RST MOF 10R 5% 1W
R9903 061G212Y39452T SY RST MGF 390K 5% 1/2W RMU12J3903A520NL
R9901 061G212Y39452T SY RST MGF 390K 5% 1/2W RMU12J3903A520NL
C8106 065G 1K10223T CAP CER 1NF 10% 1KV Y5P
C9104 065G 1K22293S CAP CER 2.2NF 10% 1KV R TAPING
C8115 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9906 065G 1K470 2T6921 CAP CER 47PF K 1KV
C8116 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9119 065G 1K470 2T6921 CAP CER 47PF K 1KV
C9905 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9903 065G306K10123R CAP Y1 100PF 10% 250V Y5P
C9905 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9903 065G306K1012SR CAP Y1 100PF 10% 250V Y5P
C9316 065G306K22123R CAP Y1 220PF 10% 250V Y5P
C9316 065G306K2212SR CAP Y1 220PF 10% 250V Y5P
C9908 065G306K47123R CAP Y1 470PF 10% 250V Y5P
C9908 065G306K4712SR CAP Y1 470PF 10% 250V Y5P
C9904 065G306M1023SR CAP Y1 1NF 20% 250V Y5U
C9902 065G306M1023SR CAP Y1 1NF 20% 250V Y5U
C9315 065G306M1023SR CAP Y1 1NF 20% 250V Y5U
C9107 067G 3154707KT EC 47UF 20% 50V ER1H470MPN1007RU
C8113 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C8102 067G 5151018KT EC 100UF 20% 63V EV1J101MPN1012RSU
C8101 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9120 067G 5153316KT EC 330UF 20% 35V 10*12 5000 HR
C9113 067G 5154713KT EC 470 20% 16V EV
C9111 067G204S3313KT CAP CS 330UF 20% 16V 10*7 2000 HR
C9116 067G215P2714KT EC 270UF 20% 25V 10*9
C9131 067G515S4716KT EC 470UF 20% 35V 12.5*12 EC EC1V471MPN
FB9101 071G 55 29 FERRITE BEAD
FB9106 071G 55 29 FERRITE BEAD
FB9103 071G 55 29 FERRITE BEAD
ZD9106 093G 3918652T TVS P6KE27A 27V 100A 600W DO15
ZD9106 093G 39A8652T TVS P6KE27A A0 27V 100A 5W DO15
ZD9101 093G 39G 6 ZENER MTZJ27B 27V 0.5W DO-35
D9103 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
D9101 093G110050152T DIODE PR1007 1A/1000V 500NS DO-41
J9103 095G 90 23 JUMP WIRE - -
J9117 095G 90 23 JUMP WIRE - -
J8103 095G 90 23 JUMP WIRE - -
J9116 095G 90 23 JUMP WIRE - -
J9105 095G 90 23 JUMP WIRE - -
J9111 095G 90 23 JUMP WIRE - -
J9109 095G 90 23 JUMP WIRE - -
J8102 095G 90 23 JUMP WIRE - -
J9104 095G 90 23 JUMP WIRE - -
J9114 095G 90 23 JUMP WIRE - -
J9101 095G 90 23 JUMP WIRE - -
J8111 095G 90 23 JUMP WIRE - -
J9107 095G 90 23 JUMP WIRE - -
J8109 095G 90 23 JUMP WIRE - -
J9113 095G 90 23 JUMP WIRE - -
J8104 095G 90 23 JUMP WIRE - -

59

J9115 095G 90 23 JUMP WIRE - -
J9102 095G 90 23 JUMP WIRE - -
J8107 095G 90 23 JUMP WIRE - -
J8108 095G 90 23 JUMP WIRE - -
J8105 095G 90 23 JUMP WIRE - -
J8101 095G 90 23 JUMP WIRE - -
J8110 095G 90 23 JUMP WIRE - -
J9106 095G 90 23 JUMP WIRE - -
J9110 095G 90 23 JUMP WIRE - -
J9108 095G 90 23 JUMP WIRE - -
J8106 095G 90 23 JUMP WIRE - -
J9112 095G 90 23 JUMP WIRE - -
SG901 362G0010501MIT SPARK GAP 500V -20/+30%
SG902 362G0010501MIT SPARK GAP 500V -20/+30%
C9126 363G213K2224TA CAP DMPE 2.2NF 10% 630V RSBPC1220SH00K
C9143 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9141 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9142 367G415X3317KT EC 330UF 20% 50V 12.5*12
C9140 367G415X3317KT EC 330UF 20% 50V 12.5*12
E715 715G5508P01001002M POWER BOARD PCB
HS9103 Q85T0205101 SHIELD 13*30

Q11G701017000L00ZL PCB-SUPPORT PA66 YES 94V-V0
Q12G6082 3 FOOT PAD
Q12G714001100100HB HEAT PAD
Q12G715000400100TS RUBBER PAD
Q36T 600 18134 NONWOVEN FABRIC
Q40G000200132B OTHER LABEL FOR ENERGY-SAVING PRODUCTS
Q45G 77 5 PE PACKING
Q45G88010TV03400WN PE PACKING

M04501 Q45G99010TV03800HW PE PACKING
M04501 Q45G99010TV03800WN PROTECT BAG

Q50G 4 10 TIE (Y1900221)
Q50G 500 TV005 CABLE TIE
Q52G 1185 99 BIG CARTON TAPE FOR AOC 72MM
Q52G1501150523 W INSULATING PLATE
Q52G18010TV046 AL FOIL ºÚÉ« 94 V0 0.4 CLEAR PC PHP

M05202 Q52G18010TV09900JY INSULATING SHEET
M05202 Q52G18010TV09900ZA INSULATING SHEET

Q52T6025 15155 INSULATING SHEET ºÚÉ« 94 V0 0.25 PET PHP
X15T825040200000AJ BKT_PANEL_BTM
X15T8251101 BRACKET
X33E0022 ED 1C0100 IR_LENS
X33E0023 1 1C0100 LED_LENS
X34E0054AFLZ1L01BA BEZEL_26AOC
X34E00560GM01L0100 STAND
X34E00570GM01L01BA BASE
X34E00790GM02K02BA COVER
X40G000261595A CEL LABEL --G1 1.9
X44GEA07101 CUSHION-T EPS
X44GEA07201 CUSHION-B EPS / / ÆÄËÛ /
X44GEA0761505A ARTWORK CARTON CITA LE26A3320/80
092GB1JX1A3DGC BATTERY 1.5V BATTERY FOR LR03
0Q1G 940 18 47 CR3 SCREW
Q45G8801 TV004 PE PACKINGX290X195X0.04

60

Q45G8801 TV012 P.E. BAGX120X80X0.04
X41G26MV61508A MANUAL --LE26A3320/80
X41G78DV61501D WARRANTY CARD AOC CHINA
040G 58162435A MANUAL P/N LABEL
X40G0001624 2A LABEL FOR SCREW PE BAG
X40G000162407A CARTON LABEL
X40G000162413A CARTON LABEL
X40G026061511A RATING LABEL --LE26A3320/80
085T 583123 1 GP GASKET_ELECTRIC
0M1G1730 8120 SCREW 3X8
X15T8372101000GMBL BKT_IO

61
