SERVICE MANUAL

客户

维修手册

机种名

销售地区

AOC

L427A31

中国大陆

首次发布日期: 11/2007

1

LCD TV

目录

www.ma163.com 电子技术资料网

1. 安全与注意事项------------------------------------------------------------------- 03

2. 技术规格------------------------------------------------------------------------- 05

3. 操作说明及工厂模式调整-----------------------------------------------------------06

4. 故障处理流程--------------------------------------------------------------------- 17

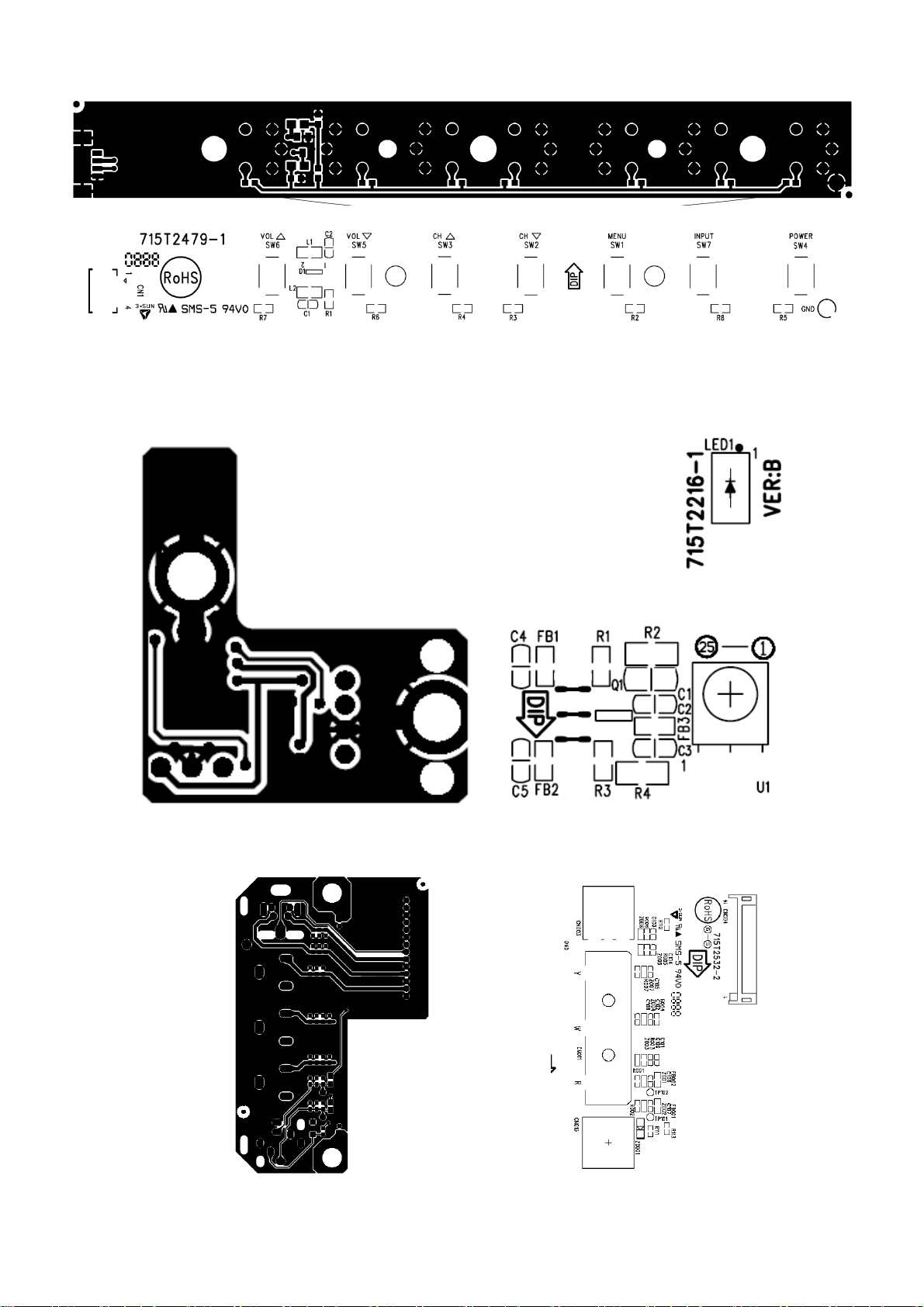

5. PCB 分布图 -----------------------------------------------------------------------23

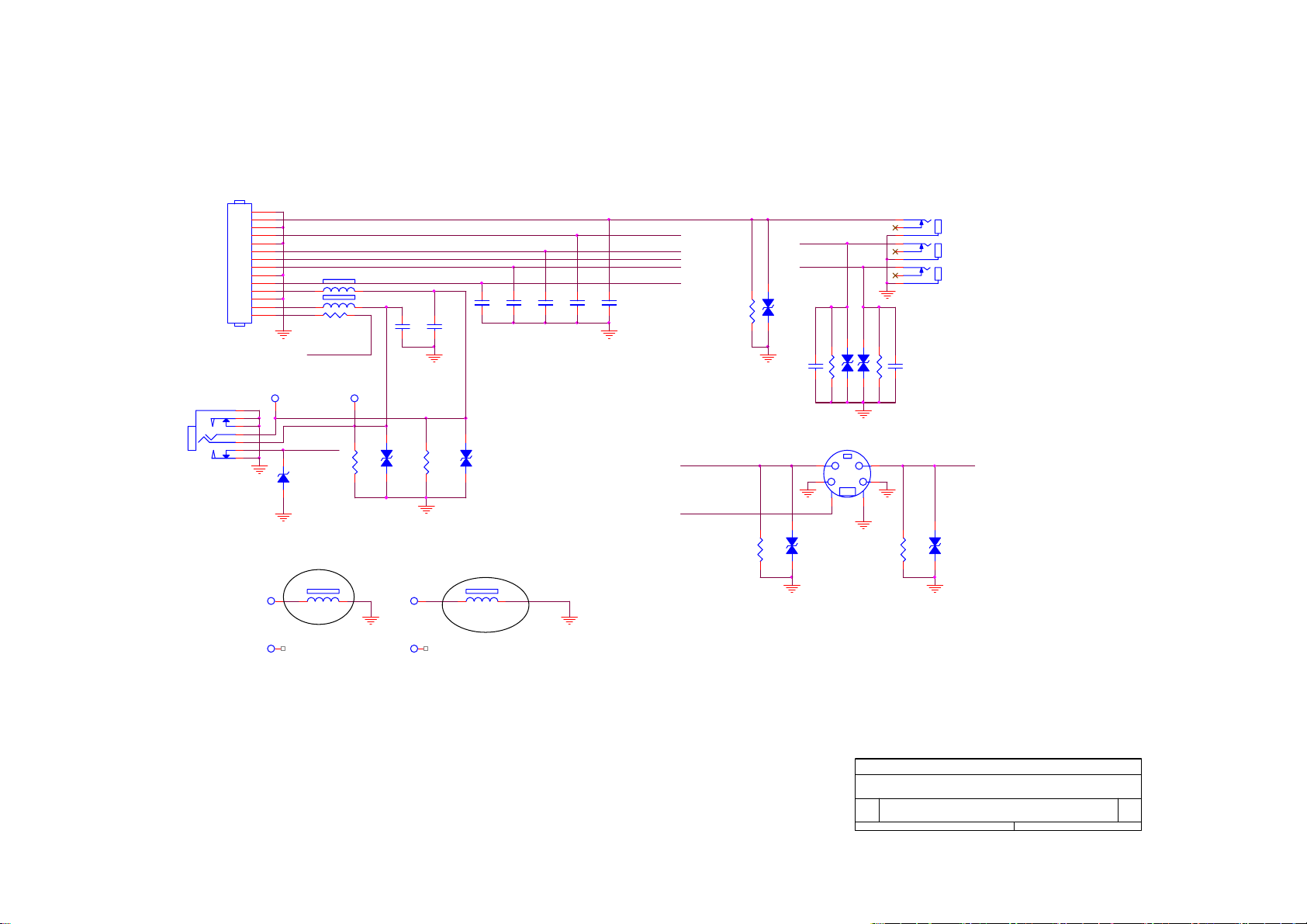

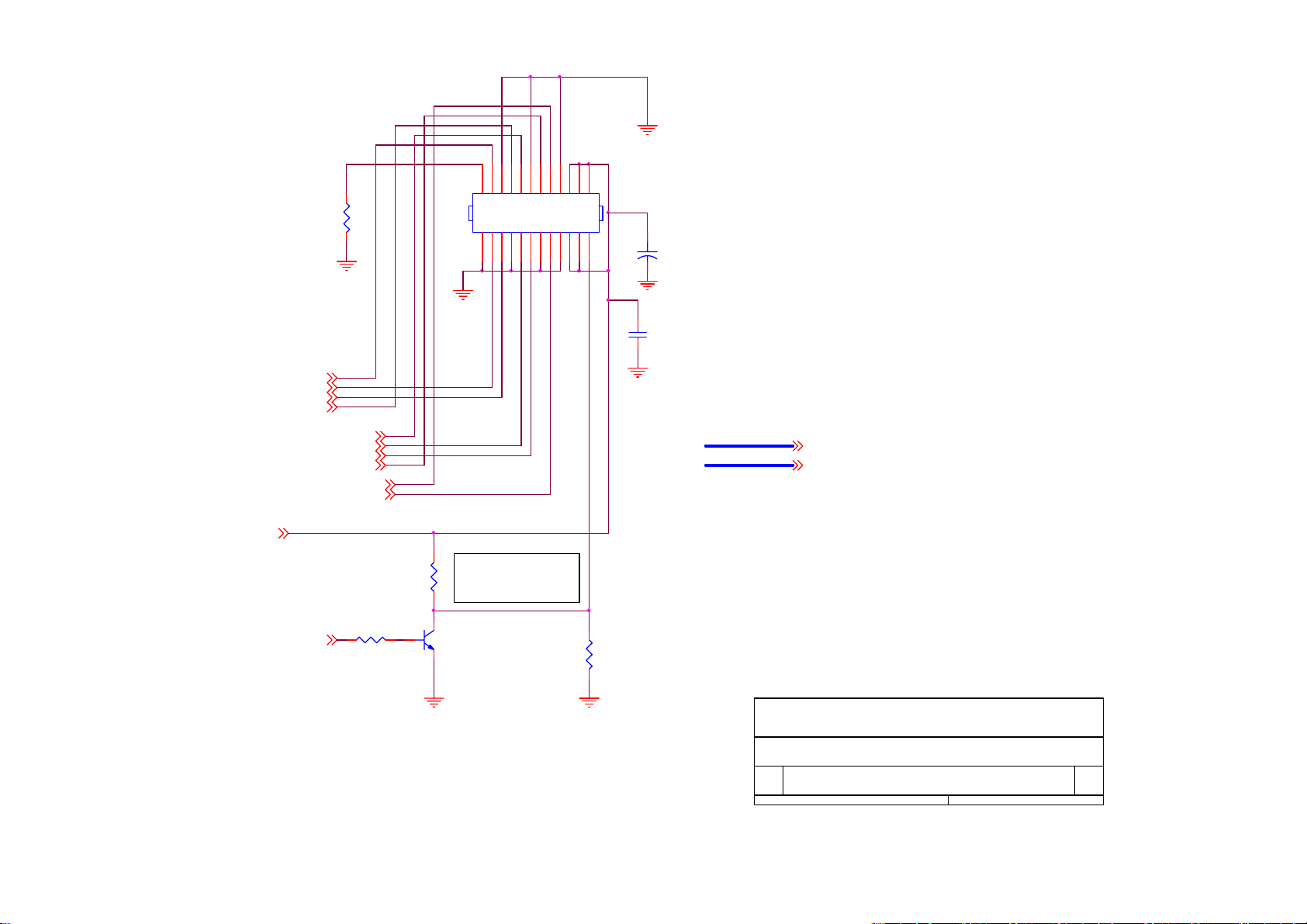

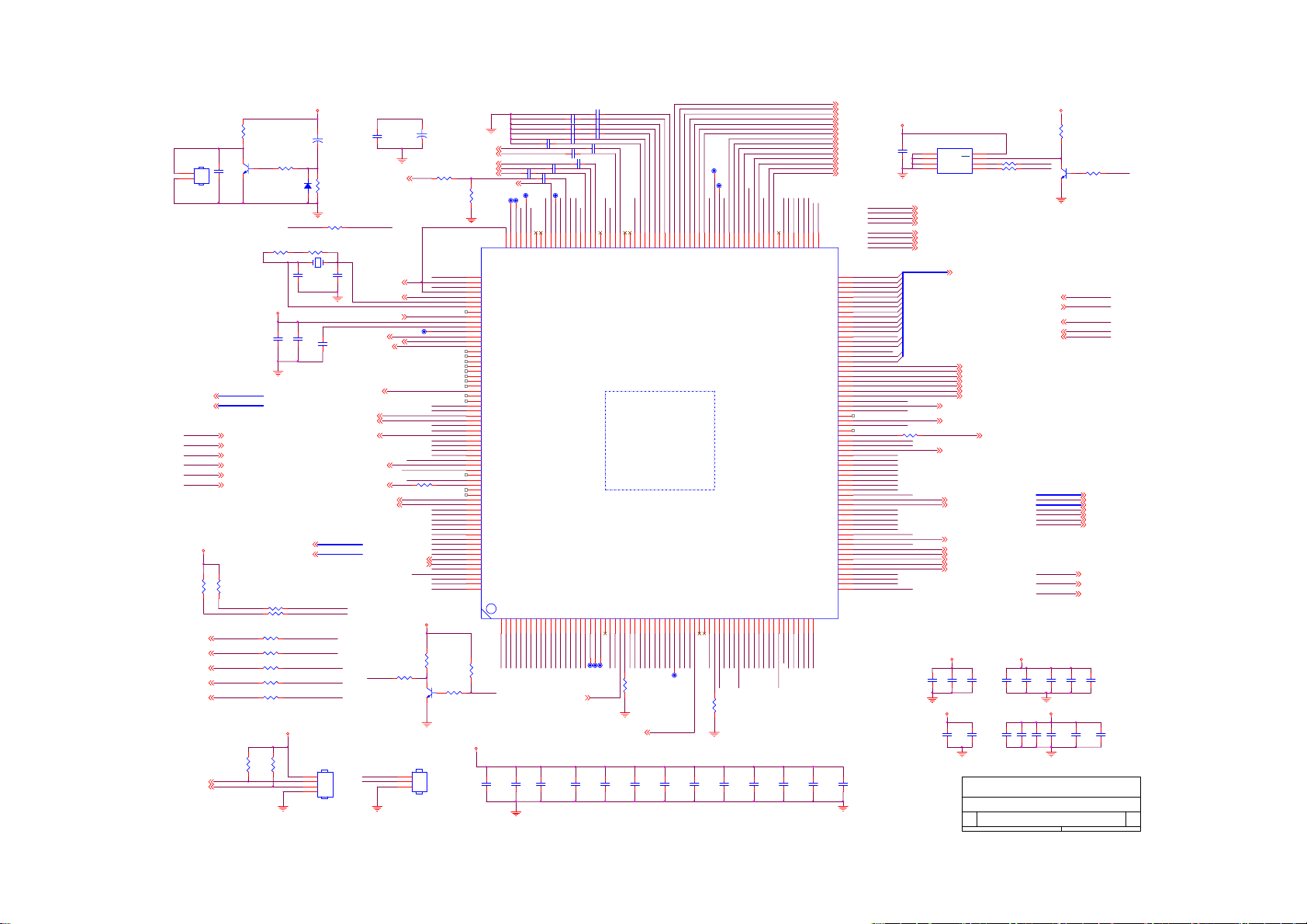

6. 线路图---------------------------------------------------------------------------29

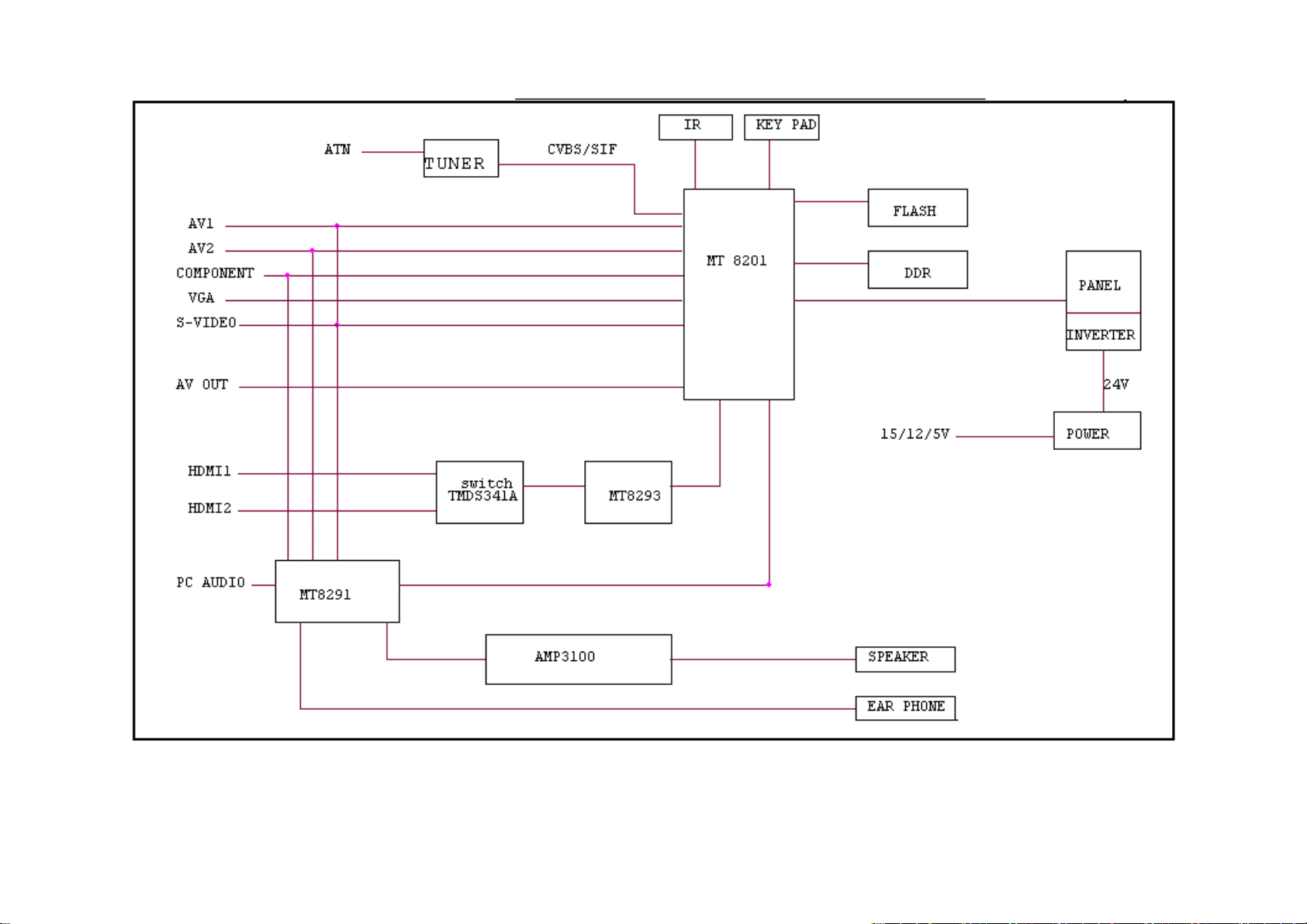

7. 电气方框图----------------------------------------------------------------------- 44

8. 爆炸图---------------------------------------------------------------------------45

9. BOM -----------------------------------------------------------------------------46

2

1. 安全与注意事项

www.ma163.com 电子技术资料网

为了您的安全
在操作本电视之前，请先仔细阅读本手册，并将本手册保存起来以备将来参考。

重要安全说明
操作设备之前应阅读

1. 阅读这些说明。

2. 遵守这些说明。

3. 注意所有警告信息。

4. 按照所有说明进行操作。

5. 不要在靠近水的地方使用本设备。

6. 只使用干布进行清洁。

7. 不要堵塞任何通风孔，按照制造商说明进行安装。

8. 不要安装在电暖器、散热器、炉子或其它散热设备（包括扩音器）等热源附近。

9. 请务必使用正负极或接地类型的插头，正负极插头带有宽窄两个插脚，接地类型插头带有两个插脚和第
三个接地针脚，宽插脚和第三个针脚均用于安全用途。当提供的插头不能插入您的电源插座时，请找电
工换一个新的插座。

10. 电源线不可被踩到或挤压，特别是在插头、连接插座及设备的出口位置。

11. 只使用制造商指定的附件。

12. 仅与制造商指定或随设备一起销售的推车、底座、三脚架、支架或桌子一同使用。当使用推车时，应小
心移动推车/设备的组合，以避免因翻倒而造成伤害。

13. 应使用标签上标示的电源类型供电给电视。如果您不确定自己家里所使用的电源类型，请向经销商或当
地电力公司咨询。

14. 在雷雨期间或长时间不使用时，请拔下电视的电源插头。

15. 所有维修工作必须由专业维修人员执行。当电视已经损坏时，如电源线或插头损坏，电视内溅入了液体
或异物，电视遭到了雨淋或受潮，不能正常作业，或已经摔坏，则需要进行维修。

16. 本产品可能包含有铅或汞元素，处理这些材料要考虑环境因素。要了解处理或回收的信息，请与当地有
关部门或电子工业联盟（Electronic Industries Alliance）联系：www.eiae.org

17. 需要维修的损坏情况 – 当出现以下情况时应请专业的维修人员进行维修：

A. 电源线或插头损坏。
B. 电视内溅入了异物或液体。
C. 电视遭到雨淋。

。

D. 电视疑似不正常或性能发生明显变化。
E. 电视摔坏或外壳损坏。

3

倾斜度/稳定性 – 所有电视在机壳设计倾斜度和稳定性方面都必须符合建议的全球国际标准。

www.ma163.com 电子技术资料网

y 请不要在机壳的前面或顶部用强力来检查这些设计标准，这样做可能会使电视翻倒。
y 另外，不要将电子设备/玩具放在机壳上，以免对自己或孩子造成伤害。这些对象可能会意外从电

视机上掉下来，从而造成产品损坏或人身伤害。

18. 墙壁或天花板安装 – 将此设备安装到墙壁或天花板上时，必须遵循制造商的建议。

19. 电力线路 – 室外天线应远离电力线路。

20. 室外天线接地 – 如果外部天线连接到接收器，确定该天线系统已接地，可以提供保护，能防止电涌和
静电聚集。
National Electric Code 的 810 节， ANSI/NFPA No. 70-1984 提供了以下方面的信息：线网正确接
地，天线引入线到天线放电装置的支撑结构接地，接地接头的大小，天线充电装置的位置，接地电极的
连接，以及接地电极的要求。请参阅下图。

按照国家电力法规天线接地的实例

CATV 系统安装者注意：CATV 系统安装者应注意 NEC 的第 820-40 条款，它规定了正确接地的原则，特
别是规定了电缆接地应连接到建筑物的接地系统，并且尽可能靠近天线接入点。
将电源插头连接到墙上插座，请确保电视有电源输入！

22. 异物和液体进入 – 应特别注意不要使异物或液体通过槽孔进入到机壳内。

4

2. 技术规格

www.ma163.com 电子技术资料网

LCD 面版

电视功能

视频输入

PC 输入

视频输出功能 TV/AV1/AV2/S-Video 视频输出（RCA）

音频输出

OSD 语言 中文/英文(出厂设定为中文)
底座 包括
墙壁装配件 不包括

电源

使用环境

尺寸

净重 不含附件 24.5 kg
附件 遥控器/电池(AAX2)、电源线、使用说明书

电脑支持的格式

项目 42” 液晶电视

屏幕比例 16:9
分辨率 1366 x 768 (WXGA)
电视标准 PAL B/G、D/K、I
声音系统 FM-MONO
视频 2 RCA x 2 音频 L/R x 2
视频 1 RCA x1
S 端子 x1
高清信号 Y，Pb，Pr x 1 音频 L/R x 1
影音端子 HDMI x 1
视频彩色系统 PAL/NTSC
信号输入 模拟:D-Sub 15 针(分离式)
即插即用兼容 DDC 2B
输入频率 模拟:FH:31.5kHz 到 50kHz

FV:60Hz 到 75Hz
推荐 模拟:1360x768 (60Hz)
音频输入 用于立体声的耳机迷你型插孔(3.5 ø)

音频输出:L/R

电源 AC 100V～240V, 50/60HZ
功率消耗 小于 250W
温度 + 0 °C ～ + 40 °C
储存温度 - 25 °C ～ + 60 °C
湿度 10% ～ 85%
寛x高x厚
(带支架/喇叭)

720 x 400（70Hz）
640 x 480 (60/75Hz)
800 x 600 (60/75Hz)
1024 x 768 (60Hz)
1360x768(60Hz)

扬声器(内置)：7Wx2(L/R)

用于立体声的耳机迷你型插孔(3.5 ø)

声音输出(RCA L/R)

1050x767x290 (mm)

音频 L/R x1(共享)

5

3. 操作说明及工厂模式调整

www.ma163.com 电子技术资料网

使用遥控器说明

电源
按此键可以打开或待机，待机时电视
不会完全断电，处于节能状态。

显示
(1)当使用电视信号时显示频道号
码。
(2)当使用电视信号之外的其它输入

时，显示当前输入源等信息。

静音
中断声音或恢复声音。

视频/S 端子
重复按此键可以选择在视频和 S 端子
之间切换。
分量信号/影音快线
重复按此键可以选择分量信号和
HDMI 输入。

VGA/DVI
按此键可以选择 VGA 信号。（此机型
无 DVI）

电视
在其它信源下按此键可直接进入电
视信源。

0-9/100
用来选择电视频道。

回看
用来显示前一次选择的电视频道。

睡眠
使用此键，您可以设置电视在
多长时间之后进入待机状态。
重复按此键可以关闭、15、30、
45、60、90 和 120 分钟之间选
择。(定时器从菜单消失之后所
选择的分钟开始倒数计时。(电
脑信源下不支持)

智能音效
可选择关、立体声、新闻、电
影、音乐、环绕音与自设定。

丽音
(此机型不支持)

屏显
包含 5 种模式,重复按可切换为
全屏/16:9/自适应/14:9 /4:3。

(不同信源下比例模式的选项
会有所不同）

画中画/互换
(此机型不支持)

音量▲/▼键
音量的加减。

节目▲/▼键
电视的频道切换。

信源选择
按此键可显示当前可选信源。

菜单
按此键可以显示/退出菜单。

∧∨＜＞键
进入菜单状态时按∧∨进行上
下选择，按＜＞可以用作确认
和参数调整。

OK
菜单下是返回上一层，在信源
下是确认功能。

6

菜单功能介绍

www.ma163.com 电子技术资料网

使用菜单

1. 按菜单按钮可以显示或关闭菜单菜单。

2. 使用左或右键可以选择所要调整之菜单选项，光标所在位置为选中项。

3. 使用上或下键可以进入子菜单表，或启用或调整所选择之功能，光标所在位置为调整状态。

4. 按菜单按钮可以退出菜单。

电视与视频信源下的菜单画面调整

（注意：在不同的信源下，所能调节的功能有所不同）

按菜单按钮进入主菜单，调节项目包括：图像、声音、设置、电视。请见以下详述:

图像

1. 图效:使用者可选择自设定、电影、DV、体育与连续剧，若使用者选择自设定以外之选项,则对比度、
亮度、饱和度、色调、清晰度、背光调节皆不可调。

2. 对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

3. 亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100。

4. 饱和度: 调节色彩的鲜艳度、饱和度，调整范围是 0 到 100。

5. 色调(NTSC 制式可调节): 调节画面的色调，达到颜色正常、调整范围是-30 到+30。

6. 清晰度: 调节画面清晰度，调整范围是 0 到 7。

7. 背光调整：调整范围是 0 到 10。

8. 动态降噪: 当信号质量不好时，使用者可开启降噪功能，具有关、高、中、低四个功能。

9. 色温:调整成标准，暖色与冷色。

7

声音

www.ma163.com 电子技术资料网

1. 音量:调节电视机的音量，调整范围是 0 到 100，您可以将画面的音量调整到您喜欢的程度。

2. 左右均衡：调整左右声道的输出比例，调整范围是+50 到-50。

3. 智能音量:选择是否使用智能音量功能。不同电视台声音大小有时相差较大，打开智能音量功能会自动
使各电视台声音大小基本一致。

4. 音效：可选择关、立体声、新闻、电影、音乐、环绕音与自设定(默认值为自设定),当使用者选择除自
设定以外之选项，频率不可调。

5. 100Hz、300Hz、1KHz、3KHz、10KHz:用户可依照喜欢的频率点增强或衰减。

设置

1. 语言: 选择菜单显示语言，包括中文/英文。默认值是中文。

2. 菜单显示时间: 选择菜单停留在画面时间。

3. 定时待机：选择打开或关闭定时待机功能。

4. 定时开机：选择开机时间与频道。

5. 静止换台：选择电视状态下转台时画面是否静止或黑屏。

6. 蓝屏：是指在电视、视频、S 端子、分量信号、HDMI 信源下当没有信号输入时，如果设置成开启，屏

幕将变成蓝色。如果设置成关闭，电视信号下屏幕将为雪花，其它为黑屏。默认值是开启

7. 恢复默认设置：用于恢复至默认值。

8. 演示模式：选择打开或关闭演示功能。

8

www.ma163.com 电子技术资料网

友情提示：定时开机

时间：设定目前时间
开机时间：设定开机时间
关机时间：设定关机时间
频道：选择开机频道
激活：选择定时开机为开（每天执
行）、关（关闭功能）或一次（执
行一次）。
动作提示:开(定时关机时间到时

提示是否关机)，关：无提示说明

电视

1. 频道:显示目前正在收看的频道。

2. 频率:显示目前收看频道的频率。

3. 彩色制式:用于选择电视广播系统，自动/PAL/NTSC。

4. 声音制式:选择电视广播系统的声音制式。中国大陆大部份地区为 D/K 制式 。

5. 自动搜索:用于搜索所有电视节目并记忆到内存中。TV 所有台数共 199 台（1~199）。

6. 手动搜索:用于逐个搜索电视节目频道。搜索到节目后会自动跳出，并会自动保存在起始频道。

7. 更新搜索：选择进行更新搜索动作，若搜索到新频道，储存位置则于现有频道之后。

8. 频率微调:可对频道的频率作微小的调节，以获取较好的效果。

9. 频道互换:用于当前频道和其它频道的互换。

10. 频道跳跃:如果设置成 “开”，此频道将被屏蔽，按节目上下键，不能进入该频道，按数字键可以进
入，如果想恢复此频道则设成“关”。

9

电脑信源下的菜单画面调整

www.ma163.com 电子技术资料网

本机具有电脑(VGA)模拟接口, 可使用遥控器上的信源键来切换至电脑模拟界面。
按菜单按钮进入主菜单。调节项目包括：图像、声音、设置、几何调整。

图像

1. 对比度: 调节画面的黑白层次，适当的对比度可使画面清晰明亮，调整范围是 0 到 100。

2. 亮度: 调节画面的背景亮度，一般与对比度配合使用，调整范围是 0 到 100。

声音

1. 音量:调节电视机的音量，调整范围是 0 到 100，您可以将画面的音量调整到您喜欢的程度。

2. 左右均衡：调整左右声道的输出比例，调整范围是+50 到-50。

3. 智能音量:选择是否使用智能音量功能。

4. 音效：可选择关、立体声、新闻、电影、音乐、环绕音与自设定(默认值为自设定),当使用者选择除自
设定以外之选项，频率不可调。

5. 100Hz、300Hz、1KHz、3KHz、10KHz:用户可依照喜欢的频率点增强或衰减。

10

设置

www.ma163.com 电子技术资料网

1. 语言: 选择 OSD 显示语言，包括中文/英文。默认值是中文。

2. 菜单显示时间: 选择 OSD 停留在画面时间。

3. 定时开机：选择开机时间与频道。

4. 恢复默认设置：用于恢复至默认值。

友情提示：定时开机

时间：设定目前时间
开机时间：设定开机时间
关机时间：设定关机时间
频道：选择开机频道
激活：选择定时开机为开（每天执
行）、关（关闭功能）或一次（执
行一次）。
动作提示:开(定时关机时间到时

提示是否关机)，关：无提示说明

几何调整

1. 自动调整: 自动调整屏幕显示到最佳状态。

2. 水平位置: 改变画面水平位置。

3. 垂直位置: 改变画面垂直的位置。

4. 时脉调节: 改变水平宽度。

5. 相位调整: 调整 A/D 的采样相位。

11

6. 设置标准: 您可以根据自己的需要选择或调整色温,有冷色温及暖 色温及自设定，默认值为冷色温。

www.ma163.com 电子技术资料网

自设定:当使用者选择色温为用户自设定时可分别调整红、绿、蓝色温。

外观图解及安装连接

控制面板

电源:

信号源: 按此键可以变换不同的输入信源。

菜单: 按此键可以进入或退出菜单。

频道:

音量:

按此键可以打开或使电视进入待机状态，如果电视处在待机状态，则前面的指
示灯会亮起橙色。

在屏幕出现菜单时，按此两键可以选择所要执行选项，在屏幕无 OSD 菜单时，
为 TV 模式时可以换台。
在屏幕出现菜单时，按此两键可以确认所选择之选项，在屏幕无 OSD 菜单时，
为音量之调整。

12

主机背板信源接口介绍

www.ma163.com 电子技术资料网

背板下方信源接口

背板下方信源接口

(1) 电源输入插孔
(2) HDMI 影音端子输入:
影音端子为主要数字影音的标准界面，你可以接上具有影音端子输出的设备，例如数字机顶盒或播放机具
有影音端子输出接口的 DVD-R,DVD 播放机，就可以播放高解晰度画面格式的影片。

1. 将影音端子连接线一端插入本机“HDMI 影音端子”接口，另一端插入具有影音端子输出的设备(影

音端子接口)。

2. 选择信源为 HDMI。

3. 影音端子所支持的格式如下:

SDTV 720x480i 60Hz/ 720x576i 50 Hz
EDTV 720x480p 60Hz/ 720x576p 50Hz
HDTV 1920x1080i 50/60Hz

1280x720p 50/60Hz

注意:

1. 本机支持 HDCP (High-bandwidth Digital Content Protection)，为一种保护 DVD 内容的功能，能防
止被盗拷，同时在 TV 和影像信号来源之间(如 DVD、PC 等)提供一个安全的数字连结。DVD 的内容会在
信号的源头编译成密码的方式发送，以避免发生不被允许的盗拷行为。

2. 由于数字设备来自各种不同制造商，有可能会有不同的标准，故可能导致电视无法正常地播放。

3. 假如您的影音端子设备没有被检测到，请将您的设备重新开关机。

4. 为使观赏达到最理想的状态，建议将您的 DVD 播放机设定为电视的播放标准: 1280x720p@60Hz。

(3) 电脑音频输入：

将 PC 的音频信号通过本接口输入。

13

www.ma163.com 电子技术资料网

(4) 电脑信号输入：

将 PC 主机的信号用 VGA 信号连接线连接至本机输入。请见下图。

如何连接 PC 主机
VGA 接口-使用 D-sub 信号线接 到电视后面的 D-sub 接口, 另一接线接至
PC 主机 D-sub 接口如图。

如何连接音频线
使用 PC 音频连接线接到电视的 PC 音频输入，另一接线接至 PC 主机音频线接口如图。
注意：当电脑无信号时，本机在 20 秒后自动转入待机状态。

(5) 分量信号输入:

将分量信号源声音及影像(DVD、激光影碟机、录像机或摄像机等)连接至分量信号输入端口。
举例说明, 使用者如何装置有分量信号的 DVD。
(1)如何连接

1. 用三条分量信号连接线连 接 DVD 播放机的高清信号 Y、Pb、Pr 或

分量信号 Y、Cb、Cr 输出 及电视的高清信号 Y、Pb、Pr 输入。

2. 用音频连接线连接 DVD 播 放机的音频输出与电视的分量音频输

入。

(2)如何使用

甲、 按遥控器中信源按键, 会出现信源选项。
乙、 选择分量信号输入。
丙、 打开 DVD 播放机，然后 按播放按钮。

(6) S-端子输入:

把 S 端子连接线连接至 DVD、激光影碟机、录像机或摄像机等设备上。(友情提示：S 端子音频与视频 1
共享)。

(7) 视频 1 输入
把视频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至视频 1 输入端口。
音频输入：把音频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至音频输入端口。

(8) 天线输入：
连接天线或 CATV 信号线, 如下图。
友情提示：本接口为 75Ω 同轴电缆输入
友情提示：当无电视信号时，本机在 15 分钟后自动转为待机状态。

14

背板上方信源接口

www.ma163.com 电子技术资料网

视频输出:
视频输出：把视频信号源连接至其它电视机的视频输入端口。
音频输出：把音频信号源连接至其它电视机的音频输入端口。

友情提示: 当前播放的信源为电视、视频 1、视频 2、S 端子时，输出端有影像和音频输出。

视频 2 输入:
把视频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至视频 2 输入端口。
音频输入：把音频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至音频输入(左、右)端口。

友情提示：当背板上方视频 2 与侧边信源视频 2 输入同时连接时，背板上方视频信源为优先输入选项。

侧边信源接口

视频 2 输入
视频 2 输入：把视频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至视频 2 输入端口。
音频 2 输入：把音频信号源(计算机、DVD、激光影碟机、录像机或摄像机等)连接至音频输入(左、右)端口。

友情提示：当背板上方视频 2 与侧边信源视频 2 输入同时连接时，背板上方视频信源为优先输入选项。

耳机插孔:
使用者可使用耳机插孔使用耳机。

15

工厂模式调整

www.ma163.com 电子技术资料网

进行ADC自动调整之前，大约需要有半个小时的时间来对机器进行预热。

整个白平衡调整的操作过程如下：
先按MENU健，出现User OSD菜单，再依次按数字键 100 9 9 1，就会出现工厂OSD菜单，即进入工厂模
式。如图1所示

图1 工厂OSD菜单
2、PC ADC：信号设在Timing 137 Pattern 47，按颜色自动调整，做Auto Color动作，直到出现“颜色自
动调整成功”的OSD提示菜单，画面清晰为止。
3、YPbPr ADC：信号设在Timing 314 Pattern 185，按颜色自动调整，做Auto Color动作，直到出现“颜
色自动调整成功”的OSD提示菜单，画面清晰为止。
注意：
YPbPr ADC 动作进行时，需要在彩阶画面完成，则需在 YPbPr Source 插 3 根信号线，方可有彩阶画面。

16

4. 故障处理流程

www.ma163.com 电子技术资料网

4.1 死机 (LED 灯不亮)

检测电源接

检测 F901, BD901, C907

OK

检测IC931 PIN7的启动电压

OK

不加电

NG

重插接口

NG

更换 F901或者 BD901或者C907

NG

更换IC931或R995或R996或R997

NG

NG

NG

更换T931或ZD931或IC932或IC933

NG

检测IC931 PIN6的输出波形是否为方波

OK

检测T931,ZD931,IC932,IC933

OK

检测Q933,IC934,Q932 更换Q933或IC934或Q932

OK

检测IC901 PIN8, IC971 PIN12的启动电压

OK

检测IC901 PIN7的输出方波 更换Q901或Q902或Q903或Q904

OK

NG

更换D902或D937或Q931或D931

更换IC901,IC971

检测IC971 PIN14的输出方波

OK

检测IC971 反馈回路及保护回路

NG

检测Q971,Q972

18

4.2 无画 (LED 橙色)

换按键板

/遥控板

www.ma163.com 电子技术资料网

无画

OK

检测 按键板/遥控板

NG

检测24V 供电

OK

NG

检测IC971供电回路

检测主板 Standby 供电

OK

NG

更换U702，U703， U705，U707

OK

检测U305

NG

更换U305

OK

检测I2C 总线

NG

换 I2C 通信元件

19

4.3 画异

重接信号源

检查

www.ma163.com 电子技术资料网

画异

OK

更换U305

检查 信号源

OK

检查 信号滤波电路

OK

检查 输入

AV, S-video Comp，PC，HDMI信号

NG

U305

OK

检查 LVDS 线

NG

NG

TV 信号

NG

换 滤波电容，电阻

换 LVDS 线

检查 TV 制式

OK

检查 TU100

OK

NG

重调制式

NG

更换 TU100

OK

检查 panel

NG

换 panel

20

4.4 无声

www.ma163.com 电子技术资料网

检测信号源

OK

检测是否被静音

OK

检测输入信号

检测U305

OK

检测U601

OK

检测喇叭

NG

NG

OK

NG

NG

NG

重接信号源

关闭静音功能

TV SIF

检测TU100

更换U305

更换U601

更换喇叭

检测TV制

NG

NG

重调TV制式

更换TU100

11

4.5 按键板

www.ma163.com 电子技术资料网

OSD 不稳定或无法正常工作

按键板连接正常吗？

OK

按键正常吗？

OK

按键板有无故障？

OK

检查主板

NG

NG

NG

接好按键板

更换按键

更换按键板

22

5. PCB 分布图

www.ma163.com 电子技术资料网

5.1 主板

23

www.ma163.com 电子技术资料网

24

5.2 电源板

www.ma163.com 电子技术资料网

25

www.ma163.com 电子技术资料网

26

www.ma163.com 电子技术资料网

27

5.3 按键板

www.ma163.com 电子技术资料网

5.4 IR 板

5.5 Side Board

28

6.线路图

www.ma163.com 电子技术资料网

主板

ZD202

CN202

PHONEJ ACK

1 2

RXD2

ZD203

1 2

VPORT0603100KV05

5
4
3
2
1

ZD205

VPORT0603100KV05

R228 100 1/10W

R205510 1/10W

ZD201

1 2

VPORT0603100KV05

R211

2K 1/10W

R229 100 1/10W

R230 100 1/10W

VPORT0603100KV05

ZD206

VPORT0603100KV05

ZD207

VPORT0603100KV05

P200

12

DB15

1716

VGA_HS

VGA_VS

R212

1 2

2K 1/10W

12

11

12

13

14

15

ZD200

VPORT0603100KV05

HSYNC#
VSYNC#

5V

R214

R215

4.7K 1/10W

4.7K 1/10W

R238 2.2K 1/ 10W

L205 150 OHM

L200

150 OHM

R216
0 1/10W

R206510 1/10W

8201UP3_02,6

5V

C218

0.001uF

C200

0.001uF

12

1
6
2
7
3
8
4
9
5
10

0 1/10W

8
7
6

15K 1/10W

47K 1/10W

47K 1/10W

RED

GREEN

BLUE

VGAHSYNC# 2

VGAVSYNC# 2

R209

C206
NC

C209

0.1uF

A0

VCC

A1

WP

A2

SCL

GNDSDA

U200

M24C02-WMN 6TP

R219

PC_R

R224

R225

PC_L

1

D200

BAT54C

2

3

1
2
3
45

PWM12

PC_R 7

PC_L 7

ZD204

12

VPORT0603100KV05

R227 100 1/10W

R204
0 1/10W

ZD208
C207
NC

10K 1/10W

TXD 2

5VSB

1 2

VPORT0603100KV05

5VSB

D203

1

R231
NC

R239

5VSB

DV33A

2

BAV99

R237 100 1/10W

PWM02

5V

R233

10 1/10W

1

2

3

BL_ADJ

RED

RED_GND

D201BAV99

GREEN_GND

BLUE

+15V

+12VP

+5VP

GREEN

3

D202 BAV99

1

2

BLU_GND

L206 600 OHM
L207 600 OHM

R226 1K 1/10W

DV33A

R232

1.2K 1/10W

3

0.1uF

10K 1/10W

L201 60 OHM

L203 60 OHM

C212

R234

NEARLY VGA CON

75 1/10W

L202 60 OHM

75 1/10W

R217

Power Connect

C213

0.1uF

1
2
3
4
5
6
7
8

9
10
11
12

CN200
CONN

5V

R235

4.7K 1/10W

R236

1K 1/10W

Q200

PMBS3904

R202

R208

75 1/10W

BL_ADJ

R201 68 1/ 10W

R203 100 1/10W

R200 0 1/ 10W

R207 68 1/ 10W

R210 100 1/10W

R213 68 1/ 10W

R218 100 1/ 10W

IR2

SB33B

5VSB

ADC_IN12

C219

+

22uF/16V

R220 680 1/10W

5VSB

R221

R222

R223 100 1/ 10W

NEARL Y IC

C201 0.01uF

C202 0.01uF

C203 0.0047uF

C204 0.01uF

C205 0.01uF

C208 0.01uF BP

C210 0.01uF

8
7
6

LP200

300 OHM

L204

5V

0 1/10W

NC

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Date: Sheet of

01 VGA_I/O ( T2460-A)

Wednesday , April 11, 2007

RP 2

RP

RN

RN 2

VGASOG

VGASOG 2

GP

GP 2

GN 2

GN

BP 2

BN

BN 2

C211 100pF

150 OHM

1
2
3
45

C2140.1uF

C2150.1uF

C2160.1uF

T2460-1-X-X-3-070411

1
2
3
4
5
6
7
8

C2170.1uF

1

CN201

CONN

12

1

29

www.ma163.com 电子技术资料网

PR0N

RESE T# C IRCUIT

URST#

CN300

C342

1

0.1uF

2

NC

AP[0..3]4

AN[0..3]4

ADACVDD

ADACVDD 10

AADCVDD

AADCVDD 10

AVDD_VAD0

AVDD_VAD0 1 0

AVDD_VAD1

AVDD_VAD1 1 0

AVDD_VFE0

AVDD_VFE0 10

AVDD_VFE1

AVDD_VFE1 10

SB33B

R331

R332

4.7K 1/10W

4.7K 1/10W

SDA
SCL

AOMCLK

AOMCLK7

AOLRCK

AOLRCK7

AOBCLK7

AOBCLK

AOSDATA

AOSDATA7

AOSDATA2

AOSDATA27

RXD

RXD1

TXD C308

TXD1

R323
10K 1/10W

R325

Q301

220 1/10W

PMBS3904

3M 1/ 10W

R349

SB33A

C347

4.7uF/ 16V

AP[0..3]

AN[0..3]

F_A[0..21]3

FDAT_ GPIO FOR S/W S CL
FCM D_GPIO FOR S/ W SDA

R333 0 1/10W
R334 0 1/10W

R335 0 1/10W

R336 0 1/10W

R338 0 1/10W

R339 0 1/10W

R342 0 1/10W

SB33B

R341

R340

10K 1/10W

10K 1/10W

RS-232

LL4148

F_D[0..7]3

10uF/16V

D300

ADCV18A

C345

22pF

0.1uF

C335

3M 1/ 10W

27.000MHz

C348

AOMCLK1

AOLRCK1

AOBCLK1

AOSDATA1

AOSDATA3

SB33B

X300

1
2
3
4

+

R327

47K 1/10W

R328 100 1/10W

R329

XTAL O

C346

22pF

PWM2VREF

C349

4.7uF/16V

ADCV33A9,10

F_A[0..21]

F_D[0..7]

FCMD_GPIO

FDAT_GPIO

CN301

NC

ADCV33A9,10

CLK1P4
CLK1N4

ADCV18A9,10

GPIO357

8201UP3_01,6

ADCV33A9,10

TESTN4

GPIO20

SDA
SCL

C344

VPLLVDD210

GPIO336
GPIO326

AVICM

10uF/16V

0.1uF

SIF12

PLLVDD10

XTALVDD10

ADC_I N11

ADCV33A

ADCV33A

R348 100 1/10W

R350

NC

C343

TP306

CLK1P
CLK1N

SB18A

1
2
3

XTALVDD

ADCV33A

GPIO33
GPIO32

F_OE#3

IOCE#3

SB18A

SB33B

Q302
NC

CN302

NC

+

R351

0 1/10W

GPIO35

UP3_1

R344

PLLVDD

GND
PLLVDD
GND
PLLVDD

SB33A

F_A17
F_A0
F_D7
F_D6
F_D5
F_D4
F_D3
F_D2
F_D1
F_D0
F_OE#
IOCE#

F_A1

F_A16
F_A15
F_A14

NC

XTAL O
XTAL I

ADC_I N1

TESTN4
ADCV18A
VPLLVDD2

AP3
AN3

AP2
AN2

AP1
AN1
AP0
AN0

R345
NC

C330 0.1uF

C331 0.1uF

C332 0.1uF

C333 0.1uF

C334 0.1uF

C336 0.1uF

C337 0.1uF

SC011

SY011

CVBS211
CVBS112

C367 0.047uF

CVBS011

R352

NC

U305

193

PLLVSS2

194

PLLVDD2

195

PLLVSS3

196

PLLVDD3

197

XTALVDD

198

XTAL O

199

XTAL I

200

ADIN1/GPIO

201

ADIN0/GPIO

202

ADCVDD

203

PWM2VREF

204

TN4

205

VPLLVDD1

206

VPLLVDD2

207

LVDDA

208

A7P/EBO7

209

A7N/EBO6

210

CK2P/EBO5

211

CK2N/EBO4

212

A6P/EBO3

213

A6N/EBO2

214

A5P/EBO1

215

A5N/EBO0

216

LVDDB

217

A4P/EGO7

218

A4N/EGO6

219

A3P/EGO5

220

A3N/EGO4

221

CK1P/EGO3

222

CK1N/EGO2

223

A2P/EGO1

224

A2N/EGO0

225

LVDDC

226

A1P/ERO7

227

A1N/ERO6

228

A0P/ERO5

229

A0N/ERO4

230

DVDD18

231

ERO3/GPIO

232

DVDD33A

233

ERO2/UP3_5

234

ERO1/UP3_1

235

ERO0/UP3_0

236

VSYNCO

237

HSYNCO

238

DE/GPIO

239

VCLK/GPIO

240

A17

241

IOA0

242

AD7

243

AD6

244

AD5

245

AD4

246

AD3

247

AD2

248

AD1

249

AD0

250

IOOE_

251

IOCS_

252

IOA1

253

DVDD18

254

A16

255

HIGHA7

256

HIGHA6

NC

R343

UP3_1

DV25A

CVBSOUT11

TP307

DV25A

10uF/10V

C368 0.1uF

TP301

TP308

ACENT

AVICMF_A21

GND

188

187

189

190

191

1922

TP3

TN3

AVICM

PLLVDD1HIGHA4

ADACVSS

ACENT/AOSD ATA2

HIGHA1

IOA20

IOA21

HIGHA2

HIGHA3

HIGHA5

5

6

748

1

F_A12

F_A11

F_A10

F_A9

F_A13

F_A20

C309

0.1uF

C338 0.047uF

C339 0.047uF

C366 0.047uF

C340 0.047uF

TP302

GND

ADACVDD

AADCVDD

AVDD_VFE0

GND

AVDD_VAD0

CVBSOUT

177

175

176

172

178

179

180

181

182

183

184

186

185

ADACVDD

AL/AOSDAT0

AR/AOSDAT1

174

173

SIF

TP2

TN2

CVBS2

CVBS3

CVBS1

CVBS0

AADCVSS

AADCVDD

AVSS_VAD0

AVDD_VFE0

AVDD_VAD0

MT8201

SMD E-PAD

RD_

IOA3

INT0

IOA6

IOA5

DVDD33

IOA4

IOA18

HIGHA0

IOA7

IOA19

IOWR_

F_A18

IOWR#

F_A19

IOALE

IOA2

WR_

20

2117222324

131416

151011129

19

18

F_A7

F_A6

F_A2

F_A8

F_A3

F_A4

F_A5

SB33A

WR1

RD300

ALE300

IR1

C320

C319

0.1uF

0.0033uF

SOY1

Y1P

Y1N

PB1P

PB1N

PR1P

PR1N

Y1N

PR1P

PB1N

Y1P

PB1P

PR1N

GND

AVDD_VAD1

166

171

167

170

164

162

160

165

163

161

169

168

SY1

SY0

SC0

Y1N

SC1

PB1P

PR1P

PB1N

PR1N

AVSS_VFE0

AVDD_VAD1

9.4 mm

exposed pad

PRST_

UP3_4

IR

AOBCK

LIN

ICE

AOLRCK

DVDD18

RXD

TXD

AOMCLK

272829

30

25

3233394038

26331

34

RXD

ICE

IR

URST#

TXD

AOMCLK1

AOBCLK1

8201UP3_4

ADIN

AOLRCK1

DV18A

AOSDATA1

TP305
R337
1K 1/10W

GPIO34

GPIO347

PUT ON NEARLY IC

C322

C321

0.1uF

0.0033uF

Y1P

AOSDATA1/GPIO

SOY1

159

353637

AOSDATA3

0.1uF

TP309

TP310

BN

RN

BP

GP

RP

GN

PR0N

PR0P

Y0P

Y0N

PB0P

PB0N

158

157

153

155

156

154

Y0P

Y0N

PB0P

PR0P

PB0N

SOY1

PR0N

VGASOG

SOY0

GND

AVDD_VFE1

152

151

150

149

148

TP1

TN1

SOY0

AVSS_VAD1

AVDD_VFE1

VGAHSYNC#

VGAVSYNC#

GPIO_SDA1

HDMISD0

GPIO_SCL1

GND

146

144

143

141

140

139

138

137

136

135

134

142

145

147

BP

BN

RP

GP

GN

RN

SOG

VSYNC

HSYNC

SCL0/GPIO

SDA0/GPIO

AVSS_VFE1

FAST_BLANK

9.4 mm

DVDD18

GPIO7

FCIDAT/GPIO

AOSDATA3/GPIO

FCICLK/GPIO

FCICMD/GPIO

DVDD33

DQ0

DQ1

DQ2

DVDD2

DQ3

DQ4

DQ5

GPIO8

GPIO9

GPIO10

GPIO10

DV18A

FCMD_GPIO

FCLK_GPIO

FDAT_GPIO

R300

GND

C323

C324

0.0033uF

DQ6

EPAD GND/GPI O

454647484950515253415455565758

DV33A

0 1/10W

DQ7

A_DQ1

A_DQ0

A_DQ2

A_DQ3

A_DQS0

A_DQ4

A_DQ7

A_DQ5

A_DQ6

DV25A

C326

C325

0.0033uF

0.1uF

DQS0

DQM0

DVDD2

DQS1

DQ8

594260

A_DQS1

A_DQM0

A_DQ8

VREF

DV25A

0.1uF

PR0P
PB0N
PB0P
Y0N
Y0P
SOY0
RN
RP
GN
GP
BN
BP
VGAVSYNC#
VGAHSYNC #

DV18A

HDMILRCK

HDMIMCLK

HDMIBCLK

130

133

132

131

DVDD18

VI15/GPIO

HDMISD0/GPIO

VI14/GPIO

HDMIBCLK/GPIO

HDMILRCK/GPIO

HDMIMCLK/GPIO

VI13/GPIO
VI12/GPIO
VI11/GPIO
VI10/GPIO

VI9/GPIO
VI8/GPIO
VI7/GPIO
VI6/GPIO
VI5/GPIO
VI4/GPIO

VCLK_DVI

VI3/GPIO
VI2/GPIO

VI1/GPIO
VI0/GPIO

HSYNC_DVI

VSYNC_D VI

DE_SOG/GPIO

OUT_27MHZ/GPI O

PWM1/GPIO
PWM0/GPIO

DVDD33I

DQ30/GPIO

DQ28/GPIO
DQ24/GPIO

DQ23/GPIO
DQ20/GPIO

DQ17/GPIO

RVREF

DQ9

DQ10

DQ11

DQ12

614362

634464

A_DQ9

A_DQ12

A_DQ11

A_DQ10

C327

DV33A

129

DVDD33

DVDD18

DE_DVI

DVDD2

DVDD2

DVDD18

DVDD2

RA4
RA5
RA6
RA7
RA8
RA9

RA11

CKE

DVDD2

RCLK

RCLKB

RA3
RA2
RA1
RA0

RA10

DVDD2

BA1

DVDD18

BA0
RCS_
RAS_
CAS_
RWE_
DQ15
DQ14
DQ13

DVDD2

MT8201

C328

0.1uF

PR0N 11
PR0P 11
PB0N 11
PB0P 11
Y0N 11
Y0P 11
SOY0 11
RN 1
RP 1
GN 1
GP 1
BN 1
BP 1
VGAVSYNC# 1
VGAHSYNC # 1

128
127
126
125
124
123
122
121
120
119
118
117
116
115
114
113
112
111
110
109
108
107
106
105
104
103
102
101
100
99
98
97
96
95
94
93
92
91
90
89
88
87
86
85
84
83
82
81
80
79
78
77
76
75
74
73
72
71
70
69
68
67
66
65

C329

0.1uF

SB33B

GPIO_SDA1
GPIO_SCL1
VGASOG
HDMIODCK

HD MIMC LK
HDMIBCLK
HDMILRCK
HDMISD0

VI15
VI14
VI13
VI12
VI11
VI10
VI9
VI8
VI7
VI6
VI5
VI4
HDMIODCK
VI3
VI2

DV18A

VI1
VI0
DE_DVI
HSYNC_DVI
VSYNC_DVI
DE_SOG
27MHZ
PWM1
PWM0

DV18A
DV25A

A_RA4
A_RA5
A_RA6
A_RA7
A_RA8
A_RA9
A_RA11
A_CKE

A_CLK
A_CLK#
A_RA3
A_RA2
A_RA1
A_RA0
A_RA10

A_BA1

A_BA0
A_CS#
A_RAS#
A_CAS#
A_WE#
A_DQ15
A_DQ14
A_DQ13

C341

0.47uF/16V

DV33A

DV25A

DV25A

R330 100 1/10W

DV25A

DV25A

DV18A

DV25A

GPIO_SDA1 9
GPIO_SCL1 6

VGASOG 1

HDMIODCK 5

HDMIMCLK 5
HDMIBCLK 5
HDMILRCK 5
HDMISD0 5

VI[0..15]

GPIO30

GPIO24

GPIO17

1
2
3
4

M24C32-WMN6TP

U304

E0
E1E2WC

VSS

VI[0..15] 5

GPIO30 12

GPIO24 4

GPIO20

GPIO17 12

A_CLK 3
A_CLK# 3

A_BA1 3

A_BA0 3
A_CS# 3
A_RAS# 3
A_CAS# 3
A_WE# 3

8

VCC

7
6

SCL

5

SDA

DE_DVI 5
HSYNC_DVI 5
VSYNC_D VI 5
DE_SOG 5
27MHZ 5
PWM1 1
PWM0 1

SYSROMWP

R346 100 1/10W
R347 100 1/10W

GPIO20 7,8

SCL
SDA

8201UP3_49

IOWR#3

ADIN7

SCL5,7,12
SDA5,7,12

A_RA[0..11]
A_DQM0
A_DQ[0..15]
A_CKE
A_DQS0
A_DQS1
VREF

DV18A

SB18A

SB33A

MT8201 DIGITAL POWER & DECOUPLING

DV33A

DV33A

C351

C350

0.1uF

0.1uF

SB18A

SB18A

C357

0.0033uF

AOC (Top Victory) Electronics Co., Ltd.

Title

Size Document Number Rev

C

Date: Sheet of

SB33A

C352

C300

0.1uF

0.0033uF

C358

C359

C360

0.1uF

0.1uF

0.1uF

02 MT8201LQFP256

T2460-1-X-X-3-070411

Wednesday, April 11, 2007

SB33A

C353

0.01uF

DV18A

C361

0.1uF

0.0033uF

SB33B

C354

0.1uF

DV18A

C362

R324
20K 1/10W

Q300

PMBS3904

R326

C355

0.1uF

0.0033uF

8201UP3_4

C363

L : WP ENABLE
H : WP DISABLE

GPIO10

10K 1/10W

IOWR#

ADIN

SCL
SDA

A_RA[0..11] 3
A_DQM0 3
A_DQ[0..15] 3
A_CKE 3
A_DQS0 3
A_DQS1 3
VREF 3

DV18A 9

SB18A 9,10

SB33A 9

C356

0.1uF

C364

0.0033uF

2

1

12

30

www.ma163.com 电子技术资料网

RP301

75 1/16W

RP302

75 1/16W

RP303

75 1/10W

RP308

R307

R310

R311

R312

R313

5
6
7
8

5
6
7
8

5
6
7
8

5
6
7
8

8
7
6
5

8
7
6
5

5
6
7
8

5
6
7
8

75 1/10W

75 1/10W

75 1/10W

75 1/10W

75 1/10W

D1V25

F_D[0..7]

IOCE#
F_OE#
IOWR#

F_A[0. .21]

A_RA[0..11]

A_DQ[0..15]
A_DQM0
A_CLK
A_CLK#
A_CKE
A_CS#
A_RAS#
A_CAS#
A_WE#

A_DQS0

A_DQS1

VREF

A_BA0
A_BA1

F_D[0..7] 2

IOCE# 2
F_OE# 2
IOWR# 2

F_A[0..21] 2

A_RA[0..11] 2

A_DQ[0..15] 2
A_DQM0 2
A_CLK 2
A_CLK# 2
A_CKE 2
A_CS# 2
A_RAS# 2
A_CAS# 2
A_WE# 2

A_DQS0 2

A_DQS1 2

VREF 2

A_BA0 2
A_BA1 2

A_RA0
A_RA1
A_RA2
A_RA3

A_RA7
A_RA6
A_RA5
A_RA4

A_RA11
A_RA9
A_RA8

A_RA10

A_DQ0
A_DQ1
A_DQ2
A_DQ3

A_DQ4
A_DQ5
A_DQ6
A_DQ7

A_DQ8
A_DQ9
A_DQ10
A_DQ11

A_DQ12
A_DQ13
A_DQ14
A_DQ15

A_WE#
A_CAS#
A_RAS#
A_CS#

A_BA1

A_BA0

A_DQM0

A_CKE

A_CLK

A_CLK#

D_CLK

A_DQS0

A_DQS1

R308

4
3
2
1

47 1/16W

4
3
2
1

47 1/16W

4
3
2
1

47 1/16W

4
3
2
1

47 1/16W

4
3
2
1

22 1/16W

R314

R315

R316

R317

R318

R319

R320

R321

R322

DV25B

U300

25

F_A1

A0

24

F_A2

A1

23

F_A3

A2

22

F_A4

A3

F_A5

21

A4

20

F_A6

A5

19

F_A7

A6

18

F_A8

A7

F_A9

8

A8

7

F_A10

A9

6

F_A11

A10

5

F_A12

A11

F_A13

4

A12

3

F_A14

A13

F_A15

2

A14

IOWR#

IOCE#
F_OE#

SB33B

F_A16
F_A17
F_A18

F_A20
F_A21

1

A15

48

A16

17 13

A17 NC

15

RY/BY

9

A19

10

NC

26

CE

28

OE

12

RESET

EN29LV160A-70TCP

SB33B

R304
10K 1/10W

SB33B

D_RA0

RN300

4

5

D_RA1 D_DQ12

3

6

D_RA2

2

7

D_RA3

1

8

22 1/16W

D_RA7

RN301

4

5

3

6

D_RA6
D_RA5

2

7

D_RA4

1

8

22 1/16W

RN302

4

5

3

6

D_RA11
D_RA9

2

7

1

8

D_RA8

22 1/16W

D_RA10

22 1/10W

RP309

5

D_DQ0
D_DQ1

6
7

D_DQ2
D_DQ3

8

RP310

5

D_DQ4
D_DQ5

6
7

D_DQ6
D_DQ7

8

RP311

5

D_DQ8
D_DQ9

6
7

D_DQ10
D_DQ11

8

RP300

5

D_DQ12

6

D_DQ13
D_DQ14

7

D_DQ15

8

RN303

5

D_WE#
D_CAS#

6
7

D_RAS#
D_CS#

8

D_BA1

22 1/10W

D_BA0

22 1/10W

D_DQM0

22 1/10W

D_CKE

22 1/10W

D_CLK

22 1/10W

D_CLK#

22 1/10W

D_CLK#

150 1/10W

D_DQS0

47 1/10W

D_DQS1

47 1/10W

F_D0

29

D0

F_D1

31

D1

33

F_D2

D2

F_D3

35

D3

38

F_D4

D4

40

F_D5

D5

42

F_D6

D6

F_D7

44

D7

30

D8

32

D9

34

D10

36

D11

39

D12

41

D13

43

D14

45

F_A0

D15

16

F_A19

A18

14

NC

47

BYTE

37

2711
46

+

220uF/10V

FLASHVCC

D1V25

C303

C307

0.1uF

VCC

GND1WE
GND2

C304

0.1uF

SB33B

R301

NC

1
2
3

VREF

4 5

SB33B

R302
0 1/10W

C302

0.1uF

R305

4.7K 1/10W

U303

GND
SD
VSENSE
VREF VDD Q

G2996F1Uf

U302

5V

3 2

DV25B

+

+

C369

100uF/16V

DV25B

C310
47uF/16V

VIN VOUT

1

GND

DV25B

8

VTT

7

PVIN

6

AVIN

+

C306
47uF/16V

D_DQ0

D_DQ1
D_DQ2

D_DQ3
D_DQ4

D_DQ5
D_DQ6

D_DQ7

D_DQS0

D_DQM0

D_WE#
D_CAS#
D_RAS#

D_CS#

D_BA0

D_BA1
D_RA10

D_RA0

D_RA1

D_RA2

D_RA3

C311

0.1uF

U301

1
2
3
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33 34

R309
0 1/8W

VDD
DQ0
VDDQ
DQ1
DQ2
VSSQ
DQ3
DQ4
VDDQ
DQ5
DQ6
VSSQ
DQ7
NC
VDDQ
LDQS
NC
VDD
NC
LDM
WE
CAS
RAS
CS
NC
BA0
BA1
AP/A10
A0
A1
A2
A3
VDD VSS

HY5D U281622ETP-4

R306

NC

VSS

DQ15

VSSQ

DQ14
DQ13

VDDQ

DQ12
DQ11

VSSQ

DQ10

DQ9

VDDQ

DQ8

NC
VSSQ
UDQS

NC

VREF

VSS

UDM

CLK
CLK
CKE

NC

NC

A11

300 OHM

66
65
64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40

A9

39

A8

38

A7

37

A6

36

A5

35

A4

L300

0603 PUT ON NEARLY DDR

C313

C312

0.1uF

0.1uF

D_DQ15

D_DQ14
D_DQ13

D_DQ12
D_DQ11

D_DQ10
D_DQ9

D_DQ8

D_DQS1

D_DQM0
D_CLK#
D_CLK
D_CKE

D_RA11
D_RA9
D_RA8
D_RA7
D_RA6
D_RA5
D_RA4

VREF

DV25B

C301

0.1uF

DV25A

DV25B

+

C305

100uF/16V

C314

0.1uF

DV25A

C315

C316

0.1uF

0.1uF

1

D_RA3
D_RA2

2
3

D_RA1

4

D_RA0

1
2

D_RA4

3

D_RA5
D_RA6

4

D_RA11

4

D_RA9

3

D_RA8

2
1

D_RA7

75 1/16W

D_RA10

R303

RP304

4

D_DQ0

3

D_DQ1

2

D_DQ2

1

D_DQ3

75 1/16W

RP305

4

D_DQ4

3

D_DQ5

2

D_DQ6

1

D_DQ7

75 1/16W

D_DQ8

RP306

4

D_DQ9

3

D_DQ10

2
1

D_DQ11

75 1/16W

RP307

4
3

D_DQ13

2

D_DQ14
D_DQ15

1

75 1/16W

D_RAS#

4
3

D_CS#
D_BA0

2

D_BA1

1

75 1/16W

D_CAS#

D_WE#

D_DQS1

D_DQS0

D_DQM0

C318

C317

0.1uF

0.1uF

31

AOC (Top Victory) Electronics Co., Ltd.

Titl e

03 DDR MEMORY&FLASH

Size Document Number Rev

C

T2460-1-X-X-3-070411

Wednesday , April 11, 20 07

Date: Sheet of

12

3

1

www.ma163.com 电子技术资料网

0 1/10W

AP32

AN32
CLK1P2
CLK1N2

R400

24

CN400 CONN

23

246810121416182022

C401

C400

+

0.1uF

22uF/ 16V

13579111315171921

AP22
AN22
AP12
AN12

AP02
AN02

PVDD9

OD_SEL for CMO 32"

Q400

NC

50 Hz = High
60 Hz = Low

R403

0 1/10W

NC

R401

R402

GPIO242

NC

AP[0..3]

AN[0..3]

AP[0.. 3] 2

AN[0..3] 2

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Docum ent N umber Rev

A4

Date : Sheet

04 LVDS CONNECTOR

Wednesday , April 11, 2007

T2460-1-X-X-3-070411

1

12

of

4

32

KWP

www.ma163.com 电子技术资料网

HDCP_SCL
HDCP_SDA

DV33B

8
7
6

C563

0.1uF

U508

VCC

NC

E1

WC

E2

SCL

VSSSDA

M24C 04- WMN 6TP

VCC18

HDMIMCLK2

HDMIBCLK2

HDMILRCK2

HDMISD02

VCC18

66

65

67

CVCC18

AGND
RX2+
RX2­AVCC
AGND
RX1+
RX1­AVCC
AGND
RX0+
RX0­AVCC
AGND
RXC+
RXC­AVCC
RSVD
PVCC
PGND
CVCC18
PWR5V
NC
DSCL
DSDA
CSCL
CSDA
CI2CA
CGND18
CVCC18
NC
GPIO1
GPIO2

CGND18

HDMI_DATA2+6
HDMI_DATA2-6

HDMI_DATA1+6
HDMI_DATA1-6

HDMI_DATA0+6
HDMI_DATA0-6

HDMI_CLOCK+6

1
2
3
45

HDMI_CLOCK-6

NC if AVCC18 from regulator

DDC_SCL6
DDC_SDA6

SCL2, 7,12
SDA2,7,12

R530 100 1/10W
R531 100 1/10W

HDMI_DATA2+
HDMI_DATA2­AVCC

HDMI_DATA1+
HDMI_DATA1­AVCC

HDMI_DATA0+
HDMI_DATA0­AVCC

HDMI_CLOCK+
HDMI_CLOCK­AVCC

PVCC

PWR5V6

VCC18

DDC_SCL
DDC_SDA

CI2CA

VCC18

64
63
62
61
60
59
58
57
56
55
54
53
52
51
50
49
48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33

L510

300 OHM

IOVCC

HDMILRCK

HDMIBCLK

HDMIMCLK

79

75

76

77808182838485

WS

SD0

SCK

MCLK

IOVCC33

IOGND33

VCC18

CVCC18

CGND18

HDMISD0

IOVCC

737078

68

69

71

72

74

SD1

SD3

SD2

MUTE

SPDIF

IOVCC33

IOGND33

DV33B

REGVCC

86

87

RSVDL

XTALIN

REGVCC

XTALOUT

XTALVCC

AUDPGND

AUDPVCC18

MT8293

90

SCDT

RESET#

C532

0.1uF

918988

9293949596

INT

Q23

DV33B

DV33B

C533

0.01uF
R515

4.7K 1/10W

R518

HDMIRST#

Q22

Q21

Q20

Q19

97

IOGND33

98

IOVCC33

99

Q18

100

Q17

101

Q16

102

Q15

103

Q14

104

Q13

105

Q12

106

IOGND33

107

IOVCC33

108

Q11

109

Q10

110

Q9

111

Q8

112

CVCC18

113

CGND18

114

Q7

115

Q6

116

Q5

117

Q4

118

IOGND33

119

ODCK

120

IOVCC33

121

Q3

122

Q2

123

Q1

124

Q0

125

CVCC18

126

CGND18

127

VCNTL3

128

VCNTL2

0 1/10W

IOVCC

IOVCC

VCC18

R519 33 1/10W

IOVCC

VCC18

R520 33 1/10W
R521 33 1/10W
R522 33 1/10W

DE_SOG

DE_SOG 2

RN501 33 1/16W

4

5

3

6

2

7

1

8

RN502

4

5

3

6

2

7

1

8

33 1/ 16W

RN500 33 1/16W

4

5

3

6

2

7

1

8

HDMIODCK

RN503 33 1/16W

4

5

3

6

2

7

1

8

DE_DVI
HSYNC_DVI
VSYNC_DVI

HDMIODCK 2

VI15
VI14
VI13
VI12

VI11
VI10
VI9
VI8

VI7
VI6
VI5
VI4

VI3
VI2
VI1
VI0

DE_DVI 2
HSYNC_DVI 2
VSYNC_DVI 2

VI[0..15] 2

IOGND33

GPIO3

IOVCC33

30

293224

C540

31

IOVCC

C541

0.1uF

DV33B

22uF/16V

C559

22uF/16V

C534

DV33B

U509

3 2

VI VO

+

DV33B

+

GND

1

C560

0.1uF

L511

L500

300 OHM

C561

0.1uF

300 OHM

10uF/16V

C535

C562

0.1uF

AVCC

+

AVCC

VCC18

C549

0.1uF

C536

0.1uF

DV33B

DV33B

DV33B

R532

0 1/10W

R533

0 1/10W

R534

0 1/10W

TMDS _/O E6
PORT_SEL16
PORT_SEL26
PORT_SEL36

0.001uF

REGVCC

PVCC

IOVCC

VCNTL1

CEN

SOG_IN

OSC_INNCIOVCC33

IOGND33NCKWP

KSDA

CGND18

CVCC18

GPIO13

KSCL

GPIO14

GPIO12

GPIO11

GPIO10

GPIO9

IOVCC33

IOGND33

GPIO8

GPIO7

GPIO6

GPIO5

GPIO4

CVCC18

C542

0.1uF

CGND18

23

262728

25

VCC18

VCC18

C543

0.1uF

2021221918

IOVCC

C544

0.1uF

17

C545

0.1uF

NC

1

C547

0.1uF

2345768910

IOVCC

OSC_IN

KWP
HDCP_SDA
HDCP_SCL

C548

0.001uF

13

121611

15

14

VCC18

C546

0.1uF

R500
0 1/ 10W

R523

R524

U507

AVCC

C500

C537

C538

0.001uF

C557

0.1uF

C558

0.1uF

C539

0.1uF

5

1

12

of

IOVCC

CI2CA

27MHZ 2

C551

C550

0.001uF

0.1uF

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Date: Sheet

4.7K 1/10W

NC

0.001uF

IOVCC

C554

C552

C553

0.1uF

0.1uF

0.1uF

Wednesday , April 11, 2007

T2460-1-X-X-3-070411

0.1uF

C555

0.1uF

05 HDMI

C556

0.1uF

33

HDMI_SDA

www.ma163.com 电子技术资料网

HDMI_SCL

DV33C

C505

DV33B

HDMI_RXC-_1

HDMI_RXC+_1

HDMI_RX0-_1

HDMI_RX0+_1

HDMI_RX1-_1

HDMI_RX1+_1

HDMI_RX2-_1

HDMI_RX2+_1

60

NC

GND

61

VCC

62

HPD2

63

SDA2

64

SCL2

65

GND

66

GND

67

B21

68

A21

69

VCC

70

B22

71

A22

72

GND

73

B23

74

A23

75

VCC

76

B24

77

A24

78

GND

79

VCC

80

HPD1

NC

SDA1

12345678910111213141516171819

R529

12

AO3401

C506

0.1uF

4.7K 1/10W

Q502

PMBS3904

Q503

C508

C507

0.1uF

0.1uF

A34

SCL1

R528

4.7K 1/10W

C509

0.1uF

B33

A33

B34

VCC

GND

GND

B11

A11

VCC

B12

C510

C511

0.1uF

0.1uF

B32

A32

VCC

TMDS341

U501

A12

GND

B13

GPIO33 2

C518

C519

0.1uF

0.1uF

B31

A31

GND

A13

VCC

B14

4K64 1/10W

C515

C514

0.1uF

0.1uF

41424344454647484950515253545556575859

NC

/OE

VCC

SCL3

SDA3

HPD3

A14

GND

VCC

R537

C516

0.1uF

40

HPD_SINK

39

SDA_SINK

38

SCL_SINK

37

GND

36

GND

35

Z1

34

Y1

33

VCC

32

Z2

31

Y2

30

GND

29

Z3

28

Y3

27

VCC

26

Z4

25

Y4

24

GND

23

S3

22

S2

21

S1

VSADJ

PRE

NC

20

DV33C

C517

0.1uF

DV33C

R525

4.7K 1/10W

DV33C

R538
10K 1/10W

R539
NC

Control Pins

S1

S2

X

H

H

L

L

L

L

L

TMDS_/ OE 5

R526

4.7K 1/10W

HDMI_CLOCK- 5

HDMI_CLOCK+ 5

HDMI_DATA0- 5

HDMI_DATA0+ 5

HDMI_DATA1- 5

HDMI_DATA1+ 5

HDMI_DATA2- 5

HDMI_DATA2+ 5

PORT_SEL3 5

PORT_SEL2 5

PORT_SEL1 5

S3

X

X

H

H

Y/Z

A1/B1

A2/B2

A3/B3

None(Z)

DDC_SDA 5

DDC_SCL 5

I/O SELECTED

SCL_SINK
SDA_SINK

SCL1
SDA1
SCL2
SDA2
SCL3
SDA3

None(Z)

5V

1K 1/10W
R501

SHELL2

SHELL4

SHELL3

SHELL1

R508

CN500

NC

CN501

DDC DATA

CE Remote

HDMI

HP DET

DDC DATA

DDC CLK

CE Remote

CK Shield

D0 Shield

D1 Shield

D2 Shield

PMBS3904

HP DET

GND

DDC CLK

CK Shield

D0 Shield

D1 Shield

D2 Shield

Q501

NC

+5V

GND

NC

CK-

CK+

D0-

D0+
D1-

D1+
D2-

D2+

Q500

+5V

NC

CK-

CK+
D0-

D0+
D1-

D1+
D2-

D2+

NC

R502

R505

P0_+5V

R509

20K 1/10W

P1_+5V

HDMI_RXC-_0

HDMI_RXC+_0

HDMI_RX0-_0

HDMI_RX0+_0
HDMI_RX1-_0

HDMI_RX1+_0
HDMI_RX2-_0

HDMI_RX2+_0

CEC

HDMI_RXC-

HDMI_RXC+
HDMI_RX0-

HDMI_RX0+
HDMI_RX1-

HDMI_RX1+
HDMI_RX2-

HDMI_RX2+

1

2

HDMI_SDA_1
HDMI_SCL_1

CEC

NC

HDMI_SDA
HDMI_SCL

D501

BAT54C

5V

R512

1K 1/10W

19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

P0_+5V

P1_+5V

19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1

GPIO_SCL12

21

23

22

20

GPIO322

1K 1/10W

21

SHELL2

23

SHELL4

22

SHELL3

20

SHELL1

5V

C502
NC

L502

124

NC

3

5V

C513
NC

1

2

3

L504

124

NC

1

2

L506

124

90 ohm

L508

124

90 ohm

D500

NC

3

PWR5V 5

D502

BAT54C

3

124

8201UP3_01,2

3

3

3

R503NCR504

L503

NC

L505

124

NC

R510

4.7K 1/10W

124

124

L507

90 ohm
L509

90 ohm

3

R511

3

WRITE_P

4.7K 1/10W

C501

U502

8

VCC

7

WP

6

SCL

NC

R506

NC

HDMI_RXC-_1
HDMI_RXC+_1

HDMI_RX0-_1
HDMI_RX0+_1

U504

8

VCC

7

WP

6

SCL

M24C02-WMN6TP

NC

A0
A1
A2

GNDSDA

HDMI_RX1-_1
HDMI_RX1+_1

HDMI_RX2-_1
HDMI_RX2+_1

C512

0.1uF

A0
A1
A2

GNDSDA

HDMI_RXC-_2
HDMI_RXC+_2

HDMI_RX0-_2
HDMI_RX0+_2

HDMI_RX1-_2
HDMI_RX1+_2

HDMI_RX2-_2
HDMI_RX2+_2

1
2
3
45

U500 NC

1

IN1

2

IN2

4

IN3

5 6

IN4 OUT4

GND

3

8

U503 NC

1

IN1

2

IN2

4

IN3

5 6

IN4 OUT4

8

1
2
3
45

U505 RClamp0524P.TCT

1

IN1

2

IN2

4

IN3

5 6

IN4 OUT4

U506 RClamp0524P.TCT

1

IN1

2

IN2

4

IN3

5 6

IN4 OUT4

8

10

HDMI_RXC-_1

OUT1

HDMI_RXC+_1

9

OUT2

HDMI_RX0-_1

7

OUT3

HDMI_RX0+_1

GND

HDMI_RX1-_1

10

OUT1

9

HDMI_RX1+_1

OUT2

HDMI_RX2-_1

7

OUT3

HDMI_RX2+_1

GND

GND

3

10

HDMI_RXC-_2

OUT1

HDMI_RXC+_2

9

OUT2

HDMI_RX0-_2

7

OUT3

HDMI_RX0+_2

GND

GND

3

8

HDMI_RX1-_2

10

OUT1

HDMI_RX1+_2

9

OUT2

HDMI_RX2-_2

7

OUT3

HDMI_RX2+_2

GND

GND

3

HDMI_SDA_1

HDMI_SCL_1

HDMI_RXC-_2

HDMI_RXC+_2

HDMI_RX0-_2

HDMI_RX0+_2

HDMI_RX1-_2

HDMI_RX1+_2

HDMI_RX2-_2

HDMI_RX2+_2

NC

FB500

10uF/10V

NC

WRITE_P

3

3

34

AOC (Top Victory) Electronics Co ., Ltd.

Title

Size Document Num ber Rev

A2

Date: Sheet

06 HDMI SW

T2460-1-X-X-3-070411

Wednesday , April 11, 2007

12

of

6

1

C667

www.ma163.com 电子技术资料网

10uF/16V

R630 15K 1/10W

R631 15K 1/10W

R632 15K 1/10W

R633 15K 1/10W

R634 15K 1/10W

R635 15K 1/10W

R636 15K 1/10W

R637 15K 1/10W

AOBCLK
AOLRCK
AOMCLK
AOSDATA
AOSDATA2

ADIN

9V

+

C666

10uF/16V

U603

1
2
3
4
5
6
7
8

9
10
11
12

L615

1 2

600 OHM

L616

1 2

600 OHM

48

AIN6L
AIN7R
AIN7L
BCLK0
LRCK0
MCLK 0
DIN0
DIN1
BCLK1
LRCK1
MCLK 1
DOUT

1314151617181920212223

AIN6R

DGND

DVDD

AIN5L

AIN5R

DVDD

RESET#

MUTE#

RESET#

AVDD

C670
10uF/10V

HPVDD

C672
10uF/10V

AIN4L

AIN4R

MT829 1

MUTE#DICL

SDA14

DVDD

C641
10uF/10V

ADCV33

C645
10uF/10V

DACV33

C652
10uF/10V

ADCREFP

C661

10uF/10V

DACREFP

C664
10uF/10V

DVDD

C642

0.1uF

ADCV33

C646

0.1uF

DACV33

AVR_OUT 11

AVL_OUT 11

R654

1K 1/ 10W

C653

0.1uF

C662

0.1uF

C665

0.1uF

A_MUTE

7

1

12

of

DV33B

L610

300 OHM

C640

TV Video

10uF/10V

+

47uF/16V

C674

AOMCLK 8.2MHz 12.88MHz

ADCV33

AOLRCK 32KHz 8KHz

AOBCLK 2.05MHz 3.07MHz

3738394041424344454647

AIN1L

AIN2L

AIN3L

AIN1R

AIN2R

AIN3R

ADCV33

ADCGND

ADCREFP

ADCREFN

VIMDADC

DAV33

DACREFP

DACREFN

DACGND

VMIDDAC

AVDD

VOUT1R

VOUT1L

HPOUTL

HPGND

HPVDD

HPOUTR

VOUT0L

VOUTOR

24

10uF/10V

SCL14

HPVDD

R677

0 1/10W

R678

0 1/10W

AVDD

C671

0.1uF

HPVDD

C673

0.1uF

C654

ADCGND

36
35

ADCREFP

34

ADCREFN

33

VMIDADC

32

DACV33

31

DACREFP

30

DACREFN

29

DACGND

28

VMIDDAC

27

AVDD

26

VOUT1R
VOUT1L

25

C65510uF/10V

C656 220uF/ 10V

C658 220uF/ 10V

9V

NC
R675

GPIO202

470 1/10W

NC

R641

5.1K 1/ 10W

R666

Q611

C648

0.1uF

R658 NC

C650

R683

0.1uF

HPOUT_R 8

HPOUT_L 8

VOUT1R

VOUT1L

Q613

PMBS3906

R667

Q612

PMBS3906

OFF_MUTE

NC

A_MUTE8

0 1/10W

R670

100K 1/ 10W

R668

Q608

R669

1K 1/10W

C675

330uF/16V

D602
LL4148

C657

10uF/10V

C659

10uF/10V

A_MUTE

+

R659

NC

R660
NC

R680
NC

R651 100 1/10W

R652 100 1/10W

R679
NC

R653

1K 1/ 10W

A_MUTE

R671

10K 1/10W

OFF_MUTE

Q607
Q606
2SD1757K

2SD1757K

AOC (Top Victory) Electronics Co., Ltd.

Titl e

07 MT8291/AUDIO CODEC

Size Document Number Rev

A3

Date: Sheet

T2460-1-X-X-3-070411

Wednesday , April 11, 2007

C647

10uF/10V

+

C649
NC

AVOUT_R 8

AVOUT_L 8

+

+

R640

47K 1/10W

47K 1/10W

12V

R681
NC

R682

0 1/10W

5V

D605

NC

NC

R674

PMBS3904

R665

1K 1/ 10W

RESET#

Q609

VOUT

100 1/ 10W

100 1/ 10W

NC

Q610

PMBS3904

2

C633 10uF/10V

C634 10uF/10V

C635 10uF/10V

C636 10uF/10V

C637 10uF/10V

C638 10uF/10V

C639 10uF/10V

C643 10uF/10VAV2_L

SCL14

SDA14

ADCV33

NC

R655

R657

4.7K 1/ 10W

MUTE #

R648

4.7K 1/ 10W

R642

100 1/ 10W

R643

620 1/8W

NC

R656

C669

0.1uF

AV1_R

AV1_R11

AV1_L

AV1_L11

PC_R

PC_R1

PC_L

PC_L1

AV2_R11

AV2_L11

SCL

SDA

R676

0 1/10W

R645

R663

NC

100 1/ 10W

R664

1K 1/10W

3

1

YPBPR_R

YPBPR_L

AV2_R

AOSDATA2 2

AOBCLK 2
AOMCLK 2

AOSDATA 2

AOLRCK 2

ADIN 2

R638

R639

R647

U600

VIN

ADJ

AZ1117H-ADJ -E1

YPBPR_R11

YPBPR_L11

AOSDATA2

AOBCLK
AOMCLK
AOSDATA
AOLRCK

ADIN

SCL2,5,12

SDA2,5,12

RESET_1#8

GPIO342

100 1/ 10W

A_MUTE

GPIO352

A_MUTE

12V

C668

+

0.1uF

35

VREG

www.ma163.com 电子技术资料网

2

A_MUTE7

3

1

Q600
2SD1757K

D604
NC

R618

0 1/10W

EAR_DET

R608

0 1/ 10W

R610

0 1/10W

R623

10K 1/ 10W

HPOUT_L7

HDP_MUTE

R607 NC

D600

1

FAULT

2

BAV70

D601

1

2

BAV70

R650 0 1/10W

R629

1K 1/ 10W

R602

0 1/10W

GAIN0

R605 NC

C613

NC

C617

NC

R612 NC

15V_SW1

R615

3

10K 1/10W

Q601

3

PMBS3904

R626

68KΩ 1/10W

5VT

R627 10K 1/10W

Q603
2SD1757K

3

D603
NC

1

2

NC

R672

AVOUT_R7

AVOUT_L7

15V_SW1

12V

1K 1/ 10W

R616

R620

3K 1/ 10W

R624

1K 1/ 10W

A_MUTE7

U602

AZ431AN-AE1

C628

0.1uF

HPOUT_R7

10K 1/ 10W

R617

HDP_MUTE

5.6KΩ 1/10W

R649

0 1/ 10W

R628
1K 1/ 10W

R621

NC

R673

R603 NC

R606

GAIN0
GAIN1

VREG

4.7K 1/10W

PMBS3904

EAR_DET

1 2

GAIN1

0 1/ 10W

C611 1uF

C615 1uF

R662 0 1/8W

R619

10K 1/ 10W

R622

Q602

EAR_R

EAR_L

ZD605

NC

RESET_1#7

R661 0 1/8W

27K 1/ 10W

AMP_MUTE

ZD600

NC

1 2

R601
NC

NC

C606 0.1uF

C607 4.7uF /25V

PGND

R613

PGND

R625

4.7K 1/10W

6
7
8

L609 600OH M

R604

R614

45
3
2
1

AMP_MUTE
FAULT

15V_SW1

1
2
3
4
5
6
7
8

9
10
11
12

100K 1/10W

CP600

470pF

48

AVCC

AVCC

MUTE

GND

FAULT
RINN
RINP
AGND
LINP
LINN
GAIN0
GAIN0
GAIN1
MSTR/ SLV
SYN C
GND

SHUTDOWN

U601

TPA3100D2PHPR

GND

ROSC

VREG

VBYP

AGND

1314151617181920212223

C6231uF

C6000. 01uF

817263

BSRP

ROUTP

BSLP

LOUTP

54

C601

0.22uF/25V

ROUTP

ROUTN

ROUTN

PVCCR
PVCCR
PGNDR
PGNDR

VCLAMPR

VCLAMPL

LOUTP

LOUTN

LOUTN

C627

0.22uF/25V

C605 0.22uF /25V

3738394041424344454647

GND

36

BSRN

GND

15V_SW1

35
34
33
32
31
30
29

PGNDL

28

PGNDL

27

PVCCL

26

PVCCL

25

GND

BSLN

GND

24

C622

0.22uF/25V

CN602
CONN

5
4
3
2
1

Earphone Jack

L601

22uH

L602 22uH

PGND

PGND

L600

Audio_L+

Audio_L-

Audio_R+

Audio_R-

C608 0.1uF

+

C609 470uF/ 25V

C612 0.1uF

C614 1uF

C616 1uF

C619 0. 1uF

+

C620 470uF/ 25V

C621 0.1uF

L604

22uH

22uH

L605 300 OHM

L606 300 OHM

L607 300 OHM

L608 300 OHM

C602

0.1uF

C604

0.1uF

Audio_R+

PGND

Audio_R-

L603 300 OH M

C603

0.47uF/25V

15V_SW

15V_SW1

R609

R600

R611

0 1/10W

0 1/10W

0 1/10W

AUDIO_GND

PGND

Audio_L-

C624

0.1uF

C625

0.47uF/25V

PGND

C626

0.1uF

Audio_L+

CN601
CONN

3

2

1

2
1

CN600

C629

470pF

C630

470pF

C631

470pF

C632
470pF

CONN

AUDIO_GND

AOC (Top Victory) Electronics Co., Ltd.

Tit le

08 Amplifier

Size Document Number Rev

Custom

Date: Sheet

T2460-1-X-X-3-070411

Wednesday , April 11, 2007

12

8

of

1

36

+5VP

www.ma163.com 电子技术资料网

5VSB

L708
L

47K 1/10W

R704

22K 1/10W

SB33A

SB33A

+

VI

VO

GND

1

22uF/16V

U705 AIC1084-33PM

VI

VO

GND

1

C732

0.1uF

2

C752

2

22uF/16V

3 2

ADCV33A

ADCV33A

+

DV33A

C747

+

U703

VI VO

GND

1

C739

22uF/16V

U706

3 2

VI VO

U704

3 2

VI VO

+

GND

1

GND

1

R716

FB701

300 OHM

180 1% 1/10W

12

22uF/16V

300 OHM

300 OHM

SB18A ASB18A

SB18A

C733

12

FB700

FB702

12

ASB18A

+

ADCV18A

C740

22uF/16V

C743

22uF/16V

DV18A

+

+

C734

0.1uF

ADCV18A

DV18A

C738

0.1uF

C744

0.1uF

5VSB

L714

300 OHM

SB33B

SB33B

23

C745

0.1uF

300 OHM

+

L700

C737

0.1uF

C746

100uF/16V

C731

22uF/16V

U700 AIC1084-33PM

3

3

5VSB

0 1/10W

Q702
PMBS3904

R700

GND

C735

0.1uF

1
2
3
4

S
S
S
G

AO4411

C741
NC

Q701

D
D
D
D

C736

0.1uF

8
7
6
5

5V

R703
3K 1/8W

R707
22K 1/10W

R705

47K 1/10W

+15V

C729

22uF/16V

Q703
PMBS3904

+

R702 NC

1

S

2

S

3

S

4

G

AO4411

Q700

1

5

3

4

R701

D
D
D
D

C742

0.1uF

C730

0.1uF

8
7
6
5

U702 AP1117E33LA

VOUTVIN

VSS

1

15V_SW

R706
10K 1/8W

+12VP

8201UP3_42

STAND_BY: 0
POWER_ON:1

R709

C750

0.1uF

0 1/10W

R715

0 1/10W

SB33B

R708

Q705
NC

3.3K 1/10W

+

C748
10uF/16V

47K 1/10W

R713

22K 1/10W

L709
L

1

5

12VP

3

4

C749

0.1uF

12V

R711

Q707
PMBS3904

Q706

1
2
3
4

S
S
S
G

AO4411

C751

0.1uF

8

D

7

D

6

D

5

D

L712

300 OHM

12VP

12VSW

5VSB

1 2

L711 300 OHM

37

L710 NC

32" : L710 300OHM BEAD, L711 NC
37" / 42": L710 NC , L711 300OHM BEAD

R710
10K 1/10W

C700

0.068uF

R712

100K 1/10W

Q708

PMBS3904

R714

10K 1/10W

1
2
3
4

Q704

S
S
S
G

AO4411

GPIO_SDA1 2

R717

100 1% 1/10W

ASB18A

8

D

7

D

6

D

5

D

PVDD 4

ADCV33A

ADCV18A

SB33A

SB18A

DV18A

ASB18A 2, 10

SB33A 2

SB18A 2,10

ADCV33A 2,10

ADCV18A 2,10

DV18A 2

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Doc ument Num ber Rev

B

Wednesday , April 11, 2007

Date: Sheet

09 POW ER

T2460-1-X-X-3-070411

9

1

12

of

5V

www.ma163.com 电子技术资料网

L713

300 OHM

+

C703
22uF/1 6V

C704

0.1uF

U701 AIC 1084-33PE

Vo2Vin

ADJ

1

DV33B

23

C705

10uF/10V

C706

0.1uF

STANDBY ANALOG POWER

ASB18A

L701

300 OHM

L702

300 OHM

XTALVDD

4.7uF/ 16V

C707

0.1uF

4.7uF/ 16V

C701

PLLVDD

C708

C709

0.1uF

LVDS_GND

LVDS_GND

C710

0.1uF

LVDS_GND

C702

0.1uF

NORMAL AUDIO ADC / DAC POWER

ADCV33A

L703

C712

10uF/1 0V

C713

0.1uF

300 OHM

L704

300 OHM

+

100uF/ 16V

+

100uF/ 16V

NORMAL VIDEO ADC POWER

ADCV33A

ADCV33A2, 9

ADCV18A

ADCV18A2,9

L706

300 OHM

L707

300 OHM

C726

10uF/10V

C711

C719

C723

10uF/ 10V

AVDD_VFE1

AVDD_VF E0

C724

0.1uF

C727

0.1uF

AADCVDD

C714

0.1uF

ADACVD D

C720

0.1uF

AVDD_VAD 0

C725

0.1uF

AVDD_VAD 1

C728

0.1uF

NORMAL VIDEO DAC POWER

ADCV33A

C717

C715

4.7uF/ 16V

C716

0.1uF

0.1uF

C718

0.1uF

NORMAL ANALOG POWER

ADCV33A

L705

300 OHM

C721

4.7uF /16V

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size D ocum ent N umber Rev

A4

Date: Sheet

VPLLVDD2

C722

0.1uF

LVDS_GND

Wednesday , April 11, 2007

ASB18A

PLLVDD

XTA L VD D

VPLLVDD2

ADACVD D

AADCVDD

AVDD_VAD 0

AVDD_VAD 1

AVDD_VF E0

AVDD_VF E1

ASB18A 2,9

PLLVDD 2

XTA L VD D 2

VPLLVDD2 2

ADACVD D 2

AADCVDD 2

AVDD_VAD 0 2

AVDD_VAD 1 2

AVDD_VF E0 2

AVDD_VF E1 2

10 POW ER

T2460-1-X-X-3-070411

10

1

of

12

38

ZD112

www.ma163.com 电子技术资料网

CVBS22

VPORT0603100KV05

AV2_L7

SC02

SY02

L113
600 OHM

1 2

C117
220pF

R106

75 1/ 10W

R111

56 1/ 10W

R160

47K 1/ 10W

CN100
JACK

ZD115

R124

0 1/ 8W

R158

47K 1/ 10W

L103 120 OHM

L104 120 OH M

R107

75 1/10W

R110

18 1/10W

4 567 8

ZD114

1 2

1 2

VPORT0603100KV05

VPORT0603100KV05

L116 120 OH M

C129

68pF

L101

600 OHM

C105

68pF

ZD104

VPORT0603100KV05

L109 120 OHM

YPBPR _R 7

C116
220pF

1 2

123

L115 120 OH M

C121
68pF

L100 120 OH M

C124

68pF

R130

75 1/10W

C101
220pF

C106

68pF

C109

220pF

1 2

ZD107

1 2

VPORT0603100KV05

L114

600 OHM

ZD111

VPORT0603100KV05

ZD113 VPORT0603100KV05

R121

75 1/ 10W

R126

75 1/ 10W

ZD101

1 2

VPORT0603100KV05

ZD102

1 2

VPORT0603100KV05

C112

68pF

12

CN102JACK

7 8

2 3

1 4

5 6

L107

600 OHM

CN103 JACK

3

2
1

R112

R161

47K 1/ 10W

AV2_R

0 1/8W

YPBPR _L 7

switch

47K 1/ 10W

NEARLY JACK

R120 68 1/ 10W

R122 100 1/ 10W

R125 68 1/ 10W

R127 100 1/ 10W

R128 0 1/ 10W

R129 68 1/10W

R131 100 1/ 10W

R159

9

ZD103

1 2

VPORT0603100KV05

AV2_R 7

R103

0 1/8W

NEARLY IC

C120 0. 01uF

C122 0. 01uF

C123 0. 01uF

C125 0. 01uF

C127 0. 0047uF

C128 0. 01uF

C130 0. 01uF

PR0P

PR0N

PB0P

PB0N

Y0N

5

SOY0

4

123

Y0P

9

10

678

AV1_L_1

AV1

PR0P 2

PR0N 2

PB0P 2

PB0N 2

SOY0 2

Y0P 2

Y0N 2

15

14

111213

AV1_R_S

AV1_L_S

AV1_S

AV1_R_1

CN104

JACK

ZD100

L102

600 OHM

R101

22 1/10W

R100 0 1/ 10W

V_OUT

L105
120 OHM

AV1_R_1

AV1_L_1

ZD109

VPORT0603100KV05

ZD105

ZD110

1 2

R109

NC

1 2

VPORT0603100KV05

18 1/10W

1 2

VPORT0603100KV05

NC

1 2

C108
68pF

R115

0 1/8W

R114

56 1/10W

R113

470pF

C114

220pF

C104

+

NC

C110

L111 120 OHM

C115

220pF

C111

ZD106

470pF

L110600 OHM

L112600 OHM

C107
100pF

1 2

VPORT0603100KV05

CVBS0 2

AV1

ZD108

1 2

VPORT0603100KV05

R104

33 1/ 8W

L106

600 OHM

L108

600 OHM

C113

68pF

R162

47K 1/10W

Q101

PMBS3904

LINE_LOUT

R108

LINE_R OUT

R163

47K 1/10W

120 1/10W

LINE_ROU T
LINE_LOUT

AV1_R_S
AV1_L_S

V_OUT

AV1_R 7

AV1_L 7

R102

12K 1/10W

C103

+

22uF/16V

R105

22K 1/10W

AVL_OUT 7

AVR_OUT 7

CN101

AV1_S

1
2
3
4
5
6
7
8
9

CONN

C102

0.1uF

5VT

CVBSOUT 2

AOC (Top Victory) Electronics Co., Ltd.

Titl e

Size Document Number Rev

A3

Wednesday , April 11, 2007

Date: Sheet of

11 INPUT SOURCE

T2460-1-X-X-3-070411

11

1

12

39

ANT IN

www.ma163.com 电子技术资料网

16

TH1

15

TU100

ADD

S0

NC

+32V

VRF SUPPLY

1

3

S1

4

5

6

SCL

728

SIF

SDA

9

TH2

14

TH3

13

TH4

VIF SU PPLY

NC

VEDIO

11

12

10

SYSTEM

M

B/G

D/K

S0 (PIN5)

LOW

HIGH

I

LOW

HIGH

S1(PIN6)

LOW

HIGH

HIGH

LOW

5VT

5VT

C139

+

C140

0.1uF

10uF/50V

NC

ZD116

1 2

C142220uF/10V

+

R149

10 1/ 10W

C143

L120
180uH

0.1uF

L117

100uF/50V

C148

R145 100 1/10W

R144 100 1/10W

L119 22uH

1

SWC

2

SWE

3 6

TCAP VCC

4

GND

MC34063A

C145

100pF

U101

C146

100pF

600 OHM

LL4148

D100

+

C100

0.0015uF

R154 47K 1/10W

DC

PK

COMP

150 1/ 10W

C141

+

220uF/10V

C144

0.1uF

L118

600 OHM

R151

8

7

5

R156

180 1/ 10W

R157

1.8K 1/10W

C154

0.1uF

Q102

PMBS3904

R152

6.2 1/4W

Q104

PMBS3904

+

C151

R140

10K 1/ 10W

R143

10K 1/ 10W

R146

10K 1/ 10W

R147

10K 1/ 10W

R150

750 1/ 10W

L121

300 OHM

100uF/16V

GPIO30 2

GPIO17 2

R148

0 1/ 10W

12VSW

R153

47 3W

R155

47 3W

C147

100pF

4.7K 1/10W

R141

DV33A DV33A

3

Q103

BSN20

1

2

C152

+

0.1uF

C149

100uF/16V

R142

4.7K 1/10W

3

2

U102

3 2

VI VO

GND

1

Q100

BSN20

1

SCL 2,5,7

SDA 2,5,7

SIF 2

5VT

CVBS1 2

+

C153

0.1uF

C150

100uF/16V

AOC (Top Victory) Electronics Co., Ltd.

Tit le

Size Document Number Rev

A3

Date: Sheet

Wednesday , April 11, 2007

12 TUNER

T2460-1-X-X-3-070411

12

1

12

of

40

电源板

www.ma163.com 电子技术资料网

R903

330K 1/4W

2

124

330K 1/ 4W

C904

0.047UF

C908

470pF/250V

124

124

C901

0.047UF

CN901

CONN

C943

C945

R952

R956
1K 1/8W

L960
20uH

T2512-1-X-X-3-070417

02.POWER

3300PF/50V

C948

1000PF

R969
62K 1/ 8W

R970
3K 1/8W

3300PF/50V

C949

1000PF

C953
1uF

C944

3300PF/50V

3

D950
FME-210B

2

+

C946

1

1000uF/25V

ZD931

PTZ9.1B

L932

1 2

3.5uH

C950

+

C951

1000uF/16V

1000uF/16V

R959

3.6K 1/8W

ZD932
RLZ15B

R961

+5V

F902
0 1/4W

+15V

OEM MODEL Size

TPV MODEL

PCB NAME

Sheet

R958
33K 1/ 8W

R960
NC

+

2.4K 1/8W

+

C954
470uF/25V

L931

3.5uH

+

C947

470uF/25V

+

C952
470uF/16V

12

43

IC934

PC123X8YFZ OF

Q933

2N3904S-RTK/PS

1 2

+15V

+12V

PS ON

+24V

R9016
3K 1/8W

R9017
3K 1/8W

GBMH

E377CZNK2WAEN 2

715T2512-2

22Tuesday, April 17, 2007

of

+12V

+5V

R962
1K 1/8W

R963

10K 1/ 8W

C942
1uF

CN902

1
2
3
4
5
6
7
8

9
10
11
12

CONN

CN903

1

2

3

4

5

6

7

8

9
10
11
12
13
14

CN904

1

2

3

4

5

6

7

8

9
10
11
12
13
14

Rev

称爹

PS ON

Custom

<

称爹

>

R947

R948

47 1/ 4W

47 1/ 4W

R949

D902

L906

BD901

1

D10XB60

+

3

-

4

RV901
560

12

L903

3

10mH

R902

R901

330K 1/4W

C909

470pF/250V

L901

3

L

L902

3

10mH

123

R904
NC

C907

1uF/450V

R905
NC

R906

NC

R907
56K 1/ 8W

NR901
NTCR

C971
220pF

F901

FUSE

220KΩ 1/8W

VCC

C911

0.1uF

C905

0.0022uF/250V

R975

18K 1/ 8W

+

47uF/50V

C990

C972

0.22uF/25V

1

12

R908

C912

C914
NC

NA

R976
10K

2

5

R909
15K 1/ 8W

6

11

123

168uH

VCC

INV

C974

0.0047uF

678

OUT

COMP

GND

MOT

C915

0.047uF

R910
47

CS ZCD

4 5

R921
10K 1/ 8W

R978
510K 1/8W

FMX-G26S

C913
56pF

IC901

FAN7529MX

C917
1000pF

PMBS3904

R971

0.1 ohm

R972
2M 1/4W

R973

2M 1/4W

R974
2M

1
2
3
4
5
6
7
8 9

R977
27K 1/ 8W

Q903

KTD1624C

Q904
KTB1124B

R9022

22 1/ 8W

Q905

C916

0.33uF

IC971

Css

VBOOT
DELAY
CF
RFmin
STBY
ISEN
LINE
DIS PFC_STOP

L6599D

C977

0.1uF/50V

C973

0.1uF/50V

C910

0.01uF/500V

R912

D903

10 1/ 8W

Vcc

R914
10 1/ 8W

R9021

4.7K 1/8W

1MΩ 1% 1/4W

16
15
14
13
12
11
10

C976
5600PF

R979
100

C979

0.1uF/50V

0 1/4W

R913

22 1/ 8W

R915

22 1/8W

R920
470 1/4W

R9020

1K 1/8W

R9010

R9018

C978

0.1uF/50V

C931

0.1uF

LL4148

D904

LL4148

R917

10K 1/ 8W

VCC

D979

1N4148
C906
1uF

R9011

1MΩ 1% 1/4W

R9012

1MΩ 1% 1/4W

R9013

240KΩ 1% 1/8W

D971
LL4148

R981

33 1/8W

D972

LL4148

R983

33 1/ 8W

+

C975
10uF/50V

100K 1/8W

R985

2.0K

R916
10K 1/ 8W

1

D978

LL4148

R982

2

STW20NM60

3

R922
39KΩ 1/8W

1

1

R984

100K 1/8W

1

Q902

R918

0.15 3W

R911

2.2

HVG
OUT
N.C.

LVG

GND

Q901

2

STW20NM60

3

51KΩ 1/8W

C996
1uF

2

3

2

3

R986

0.68 3W

R919

0.15 3W

R923

Q971
STP20NM50/FP

Q972
STP20NM50/FP

R924

1.5M 1/4W

R925
1M 1/4W

R926
1M 1/4W

R9014
150KΩ 1% 1/8W

POWER X'FMR

6
7

3
4

C980

0.027uF/1000V

R980

3.9K

+

C918

100uF 450V

T971

43

VCC

8
9

13
14

10
11

R989

6.2K 1/8W

12

IC972

PC123X8YFZ OF

C987

0.1uF/50V

IC973

AZ431AZ-AE1

+

C919
100uF 450V

R995

150K 1/4W

C937

10uF/50V

R9005
47 1/ 4W

R9006
47 1/ 4W

FME-220A

R990

3.3K 1/8W

R991

1KΩ 1/8W

D976

R9001
47 1/ 4W

R9002
47 1/ 4W

+

D975

R996

150K 1/4W

Q932
KTD1691

R9007
47 1/ 4W

R9008
47 1/ 4W

FME-220A

+

123

123

R9003
47 1/ 4W

R9004
47 1/ 4W

R993
1K 1/8W

C920
100uF 450V

R934

1K 1/8W

C986

0.1uF/50V

R931

0.1 ohm

R997

150K 1/ 4W

C999

0.01uF
1K 1/8W

IC931

1

BNO

2

COMP

3

(-)LATCH

4 5

CS GND

R9019

51K 1/8W

C934
1000pF

C933

0.01uF

C994
1000PF

+

C981
2200uF/35V

C992

C993

1000PF

1000PF

24V1

24V

R992
24K 1/ 8W

R994

2.7K 1/ 8W

R998

LD7522PS

C995
1000PF

+

C982
2200uF/35V

C923

470pF/50V

R999

10K 1/ 8W

C935

LL4148

100n/0805

+

C998

10uF/50V

D931

LL4148

8

OVP

7

VCC

6

OUT

R939

22 1/ 8W

10K 1/ 8W

R946

470 1/8W

24V1

L971

3.0uH +-10%

R964

C924

0.47uF/25 V

1M 1/8W

0.0022uF/1KV

BA159GPT

D977

+

C932
47uF/50V

R940

R9009
51 1/ 4W

R941

C939

100K 2W

D937

D936

FR103

+

C938
100uF/50V

D932

FR103

Q931
FQPF7N65C

R945

0.47 2W

R9015
62K/0805

24V

+

C983
1000uF/35V

C921

0.1uF

R965
100K 1/8W

C926

NA

C927

0.0047uF

R942

4.7Ω 1/4W

R927

0Ω 1/4W

C997

0.1uF/50V

D973

LL4148

12

ZD933

RLZ27B

C984
1uF

+

R966
100K 1/4W

1
2
3
4 5

Q973
2N3904S-RTK/PS

C922
470uF/35V

RC
SS
COMP
FB GND

POWER X'FMR

1

2

3
6

5

D974

LL4148

12

ZD934

RLZ18B

R987

5.1K 1/4W

VDD
ISNS

GDRV

IC960
TPS40200DR

T931

7
8
9

10
11

12

43

R988

5.1K 1/4W

Q960
AO4411

1

D

S

2

D

S

3

D

S

4

D

G

8
7
6

R950

47 1/ 4W

47 1/4W

R951

47 1/ 4W

47 1/ 4W

R953

R954

47 1/4W

47 1/4W

3

D951
FME-220A

2

1

R955
470 1/4W

12

IC932

PC123X8YFZ OF

C940

NC

R957

C941

0.1uF/50V
10KΩ 1/8W

IC933
AZ431AZ-AE1

+24V

8
7
6
5

R967

22 1/ 4W
D960
SSM54PT

C929

0.001uF

C928
1uF

R968

20K 1/ 8W

C930

1500PF/50V

T P V ( Top Victory Electronics Co . , Ltd. )

絬 隔 瓜 絪 腹

Key Component

Date

41

SIDE 板

www.ma163.com 电子技术资料网

CN004

CONN

Earphone Connector

1,3 GND Shield 2,4

CN010

8
7
2
3
4

PHONEJ ACK

TO M AIN BOARD

1
2
3
4
5
6
7
8
9
10

FB001 300 OHM

11
12

FB002 300 OHM

13
14

1
8

1

7
2
3
4

5

5

TP101
EAR-R

1 2

R111 0 1/10W

EAR_DET

EAR-L

EAR_DET

ZD001

NC

TP102
EAR-L

R001

NC

C106

C107

NC

NC

R002

Z001

NC

VPORT0603100KV05

C101

C102

NC

NC

Z002

VPORT0603100KV05

C103

NC

C104

NC

SCVBS

SLUMA

SCHRO

FRON T-AV-SEL

SML

SMR

C105

NC

SCHRO

FRON T-AV-SEL

CN01 1

SML

SMR

1
2
3
4
5
6
7
8
9

/Yellow

/White

/Red

JACK

R007 NC

Z007 NC

Z003 NC

C108 NC

R004 NC

Z004 NC

C109 NC

R003 NC

CN003 NC

LC

5

43

12

6

SLUMA

SCR1

SCREW

SCR3

SCREW

R113

1 2

150 OHM

SCR2

SCREW

SCR4

SCREW

R112

1 2

150 OHM

42

R006NCZ006

NC

R005

Z005

NC

NC

Tit le

Size Document Number Rev

Custom

Date: Sheet

01 FRONT_AV_Board

T2532-1-X-X-1-070413

11Friday , April 13, 2007

of

1

按键板

www.ma163.com 电子技术资料网

CN1

CONN

5VS

1
2
3

Key_AD

4

3

1

D1
BAV99

2

5VS

L1 600 OHM

L2 600 OHM

C1

0.1uF

2.2K 1/10W

C2

0.1uF

R1

R2

1.8K 1/10W

3 4

SW1

5

MENU CH_DOWN

2.25V

R3

330 1/10W

21

SW2

0.75V

21

3 4

5

R4

1K 1/10W

3 4

SW3

5

CH_UP

1.56V

R5

0 1/10W

3 4

5

0V

21

VOL_DOWN

21

SW4

POWER

R6

3.3K 1/ 10W

3 4

SW5

5

3V

R7

7.5K 1/ 10W

3 4

5

21

MODE_SEL

21

SW6

VOL_UP

3.78V

R8

10K 1% 1/10W

21

3 4

SW7

5

4.55V

S1~S7 = 77T 600 1 GCJ

43

AOC (Top Victory) Electronics Co., Ltd.

Tit le

01 KEY PAD

Size Doc ument Num ber Rev

A4

Date: Sheet

Thursday , May 31, 2007

T2479-1-X-X-2-070531

1

1

of

1

7．电气方框图

www.ma163.com 电子技术资料网

44

8.爆炸图

www.ma163.com 电子技术资料网

45

9. BOM

www.ma163.com 电子技术资料网

E427A2ND2WA4NN

点位 组件 对象描述

001T6020 5 SCREW
001T6021 1 SCREW
040G 581689 4A SERIAL LABEL FOR MONITOR
041T 68508 A control card
044T6002709 3A PAPER BOARD
044T9003 3 CORNER PAPER
045T 77 3 PE PACKING
049T 51 1A ERADICATOR
050T 500 1 CABLE TIE
050T 600 1 W WHITE STRAPE
052T 1150 C BLACK TAPE
052T 1186 SMALL TAPE
052T 1211 A ADHESIVE TYPE
078T 451501 G SPEAKER 8 OHM 15W 150X57.5mm NEO
089T 17356G 50 CABLE 140mm
089T414A18NYHA POWER CORD
092TB1JX1A21GM BATTERY LR06 XINLI
095T8013 2D 59 HARNESS 2P 890mm
095T8013 3D 56 HARNESS 3P 770mm
095T8014 8D 62 HARNESS 8P-4P+ 4P 1230mm
095T801412D 82 HARNESS 12P-10P 420mm FQE70172HS
095T801414D 79 HARNESS 9P+ 5P-14P 710mm
095T801414D 80 HARNESS 13P-14P 420mm
095T801830D152 HARNESS 30P-24P 210mm
098TR7BD2NCACF Remote FUHUA for AOC
0M1T 930 4120 SCREW
0M1T 940 6120 SCREW
0M1T 940 8 47 CR3 SCREW
0M1T 960 8 47 CR3 SCREW
0M1T1140 6120 SCREW 4*6MM
0M1T1730 6120 SCREW 3*6MM
0Q1T 330 8 47 CR3 SCREW
0Q1T 930 6120 SCREW
0Q1T 930 6120 SCREW
0Q1T 930 8120 SCREW
0Q1T 940 10120 SCREW
0Q1T 940 16 47 CR3 SCREW
705TQ715014 BRACKET ASS'Y
087T 501 7 AC SOCKET 3PIN
088T 303 6A SS RCA JACK TO FEMALE SOCKET
095T 900685 D WIRE HARNESS
096T 29 6 SHRINK TUBE UL/CSA

46

0M1T 130 6 47 CR3 SCREW

www.ma163.com 电子技术资料网

A15T0176B01 bkt-io-bottom
705TQ715015 BRACKET ASS'Y
077T 30623B CH ROCKER SWITCH 3024-P3T1DBKBK
095T 900 98 D HARNESS 720mm
095T8021 3D 43 HARNESS 3P 870mm
096T 29 6 SHRINK TUBE UL/CSA
096T 29 6 SHRINK TUBE UL/CSA
096T 29 6 SHRINK TUBE UL/CSA
096T 29 6 SHRINK TUBE UL/CSA
096T 29 10 H.S.TUBE
096T 29 10 H.S.TUBE
705TQ734060 REAR COVER ASS'Y
044T3121510514 SPONGE
0M1T 930 6120 SCREW M3-0.5X6
A34E0282 GMD4L 30 REAR COVER 42"
A34E0283 GM 1L COVER_SPK

PTPF7AB2 CONNECT BOARD
CN004 033T380214H WAFER
CN010 088T 30221T CL PHONE JACK 7PIN DARK GARY
CN011 088T 78Z 3Y C RCA JACK VERTICAL 1*3 Y/W/R

R111 061T0603000 CHIP 0OHM 1/16W
R113 071T 56G151 A CHIOP BEAD 150 OHM

R112 071T 56G151 A CHIOP BEAD 150 OHM
FB001 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB002 071T 56G301 EA CHIP BEAD 300 OHM 0805

Z002 093T 64 37 N V-PORT-0603-100K V05

Z003 093T 64 37 N V-PORT-0603-100K V05

Z004 093T 64 37 N V-PORT-0603-100K V05

Z007 093T 64 37 N V-PORT-0603-100K V05

Z001 093T 64 37 N V-PORT-0603-100K V05

715T2532 2 SIDE BOARD PCB
Q15T0152 1 BKT_VIDEO
Q36T 600 35 16 HIMERON
Q36T 600 36 13 HIMERON
Q36T 600 37 15 CLOTH_GRIDDING
Q44T3231 21 29 EVA WASHER
705TQ734178 BEZEL ASS`Y
0Q1T 930 6120 SCREW
A33E0138 GMA2L 30 COVER_FUNC
A33E0139 GM 2L BUTTON_FUNC
A33E0141 1 1C power lens
A33E0142 ED 1C LENS_IR
A34E0281 KGA1L 30 Bezel_TV42W-7a1
KEPF7QA2 KEY BOARD

SW5 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

47

SW6 077T 600 1GCJ TACT SWITCH TSPB-2 -NP

www.ma163.com 电子技术资料网

SW7 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW2 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW3 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW1 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
SW4 077T 600 1GCJ TACT SWITCH TSPB-2 -NP
CN1 033T8032 4C WAFER 1.25MM SMT 4P

R5 061T0603000 0F RST CHIPR 0OHM +-1% 1/10W
R4 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W
R8 061T0603100 2F RST CHIPR 10KOHM +-1% 1/10W
R2 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W
R1 061T0603220 1F RST CHIPR 2.2 KOHM +-1% 1/10W
R3 061T0603330 0F RST CHIPR 330 OHM +-1% 1/10W
R6 061T0603330 1F RST CHIPR 3.3 KOHM +-1% 1/10W
R7 061T0603750 1F RST CHIPR 7.5 KOHM +-1% 1/10W
C2 065T0603104 32 CHIP 0.1UF 50V X7R
C1 065T0603104 32 CHIP 0.1UF 50V X7R
L1 071T 56U601 MA CHIP BEAD 0805 600 OHM 1000mA
L2 071T 56U601 MA CHIP BEAD 0805 600 OHM 1000mA
D1 093T 6433P BAV99

715T2479 1 KEY BOARD PCB
Q44T3121510528 PU FOAM
705TQ734179 STAND ASS`Y
0D1T 930 6120 SCREW
0Q1T 130 8120 SCREW
A34E0284 KG 1L 33 Base A1
A34E0285 KG 1L STAND A1
Q12T7027 1 RUBBER FOOT
Q15T0145A01 BASE PLATE A1
Q15T0149A01 BKT STAND
750TVUT0W1523N PANEL T420XW01 V501 XM AUO
A15T0174A01 bkt-pcb-holder
A15T0175B01 bkt-io-top
A85T0051 1 cover-shield

ADPC24250E2P ADAPTER BOARD
CN904 033T3802 14 CONN
CN903 033T3802 14 CONN
CN901 033T8029 3A WAFER 2P 3.96MM

040T 45762420A GP S/N LABEL
IC932 056T 139 3B IC PC123Y82FZ0F
IC934 056T 139 3B IC PC123Y82FZ0F
IC972 056T 139 3B IC PC123Y82FZ0F

Q932 057T 761 7 KTD1691P
R945 061T 2J47864D RST WWR 0.47 OHM +-5% 2W

RV901 061T 46 17 VARISTOR 560V TNR14V561K

R918 061T 20K158GB1 RST CEMENTR 0.15 OHM +-10% 2W

48

R919 061T 20K158GB1 RST CEMENTR 0.15 OHM +-10% 2W

www.ma163.com 电子技术资料网

R971 061T 303108 59 RST FUSER 0.1 OHM +-5% 1W
R931 061T 303108 64 RST FUSER 0.1 OHM +-5% 1W
R941 061T152M104 64 100K0HM2W
R986 061T153M688 59 RST MOFR 0.68 OHM +-5% 3WS
C904 063T107K474 US X2 CAP 0.47UF K 275VAC
C901 063T107K474 US X2 CAP 0.47UF K 275VAC
C980 063T210J2735C2 MPP 27NF J 1000V
C907 063T213J105GFC CAP MPE 1UF J 450V
C939 065T 2K222 1A6921 CAP CER 2200PF K 2KV
C909 065T306K4712BP 470PF +-10% 250VAC
C908 065T306K4712BP 470PF +-10% 250VAC
C905 065T306M2222BP Y1.CAP.0022UF 250V AC
C910 065T517K103 2B GP CK45B2H103KYJ 0.01UF 500V
C918 067T 40C10115K EC CAP 100uF 450V 18*35mm
C919 067T 40C10115K EC CAP 100uF 450V 18*35mm
C920 067T 40C10115K EC CAP 100uF 450V 18*35mm
C981 067T215D2226KV EC CAP 2200uF 35V 18*25mm
C982 067T215D2226KV EC CAP 2200uF 35V 18*25mm
C947 067T215D4714KV EC 105℃ CAP 470UF M 25V
C954 067T215D4714KV EC 105℃ CAP 470UF M 25V
C950 067T215S1023KV EC 105℃ CAP 1000UF M 16V
C951 067T215S1023KV EC 105℃ CAP 1000UF M 16V
C946 067T215S1024KV EC 105℃ CAP 1000UF M 25V
C983 067T215S1026KV EC CAP 1000UF 35V 12.5*25mm
C952 067T215S4713KV EC 105℃ CAP 470UF M 16V
C922 067T215S4716KV CAP 105℃ 470uF M 35V
L901 073L 174 52 LG CHOKE COIL
L906 073T 174103 YS PFC CHOKE 168uH YS04160066
L902 073T 174105 YS LINE FILTER 10mH YS04120043
L903 073T 174105 YS LINE FILTER 10mH YS04120043
L932 073T 253 91 H CHOKE COIL
L931 073T 253 91 H CHOKE COIL
L971 073T 253150 L CHOCK
L960 073T 253194 L CHOKE COIL 20uH CC-008064
T971 080TL42T 12 YS X'FMR 500uH YS04160065
T931 080TL42T 13 YS X'FMR 820uH YS04160067

CN902 095T 82512X506 WIRE HARNESS 12P-12P(SCN) 120MM

705TQ757004 Q931 ASS'Y

Q931 057T 667 21 STP10NK70ZFP

HS8 090T 425502 HEAT SINK

0M1T1730 8120 SCREW

705TQ761010 NR901 ASS'Y
NR901 061T 58030 WL RST NTCR 3 OHM +-20% 5A THINKING

Q09T 203 8 PIN

705TQE57001 Q901/Q902/D902 ASS'Y

49

012T 372 2 silicon

www.ma163.com 电子技术资料网

Q901 057T 667 25 STW20NM60
Q902 057T 667 25 STW20NM60
D902 093T 220 23 DIODE FMX-G26S TO-220 SANKEN

0M1T1730 10120 SCREW

0M1T1730 12120 SCREW

HS2 Q90T0097B01 HEAT SINK

705TQE57003 Q971/Q972 ASS'Y

Q972 057T 667 29 STP20NM50/FP
Q971 057T 667 29 STP20NM50/FP

0M1T1730 10120 SCREW

705TQE93001 D950/D951 ASS'Y

D950 093T 60239 FME-210B T0-220
D951 093T 60247 DIODE FME-220A TO-220 SANKEN

0M1T1730 8120 SCREW

HS1 Q90T0095A01 HEAT SINK

705TQE93002 D975/D976 ASS'Y

D976 093T 60247 DIODE FME-220A TO-220 SANKEN
D975 093T 60247 DIODE FME-220A TO-220 SANKEN

0M1T1730 10120 SCREW

HS4 Q90T0096A01 HEAT SINK

705TQE93003 BD901 ASS'Y
BD901 093T 50460 18 D10XB60

0M1T1730 10120 SCREW

HS6 Q90T0132 1 HEAT SINK
IC901 056T 368 12 IC FAN7529MX SOP-8
IC931 056T 379 79 IC LD7522PS SOP-8
IC960 056T 379 84 IC TPS40200DR SOIC-8
IC971 056T 665 10 1 IC RESONANT L6599D SO-16N ST

Q933 057T 417 12 T TRA 2N3904S-RTK/PS SOT-23 KEC
Q973 057T 417 12 T TRA 2N3904S-RTK/PS SOT-23 KEC
Q903 057T 761 11 TRA KTD1624C SOT-89 KEC
Q904 057T 761 12 TRA KTB1124B SOT-89 KEC
Q960 057T 763 3 AO4411L SO-8 BY AOS SMT
R912 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R914 061T0805100 RST CHIPR 10 OHM +-5% 1/8W
R998 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R962 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R956 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R934 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R991 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R993 061T0805102 RST CHIPR 1KOHM +-5% 1/4W
R957 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R999 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R963 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R940 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

50

R921 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

www.ma163.com 电子技术资料网

R917 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R916 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W
R982 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R984 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R965 061T0805104 RST CHIPR 100 KOHM +-5% 1/8W
R964 061T0805105 RST CHIPR 1 MOHM +-5% 1/8W

R9014 061T0805150 3F RST CHIPR 150 KOHM +-1% 1/8W

R909 061T0805153 RST CHIPR 15 KOHM +-5% 1/8W
R975 061T0805180 2F RST CHIPR 18 KOHM +-1% 1/8W
R968 061T0805203 RST CHIPR 20 KOHM +-5% 1/8W
R913 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
R915 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
R939 061T0805220 RST CHIPR 22 OHM +-5% 1/8W
R908 061T0805224 RST CHIPR 220 KOHM +-5% 1/8W
R961 061T0805240 1F RST CHIPR 2.4 KOHM +-1% 1/8W

R9013 061T0805240 3F RST CHIPR 240 KOHM +-1% 1/8W

R992 061T0805243 RST CHIPR 24 KOHM +-5% 1/8W
R994 061T0805272 RST CHIPR 2.7 KOHM +-5% 1/8W
R977 061T0805273 RST CHIPR 27 KOHM +-5% 1/8W

R970 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W
R9016 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W
R9017 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W

R983 061T0805330 RST CHIPR 33 OHM +-5% 1/8W

R981 061T0805330 RST CHIPR 33 OHM +-5% 1/8W

R958 061T0805330 2F RST CHIPR 33 KOHM +-1% 1/8W

R990 061T0805332 RST CHIPR 3.3 KOHM +-5% 1/8W

R959 061T0805360 1F RST CHIPR 3.6 KOHM +-1% 1/8W

R922 061T0805393 RST CHIPR 39 KOHM +-5% 1/8W

R946 061T0805471 RST CHIPR 470 OHM +-5% 1/8W
R9019 061T0805513 RST CHIPR 51 KOHM +-5% 1/8W

R923 061T0805513 RST CHIPR 51 KOHM +-5% 1/8W

R978 061T0805514 RST CHIPR 510KOHM +-5% 1/8W

R907 061T0805563 RST CHIPR 56 KOHM +-5% 1/8W

R969 061T0805620 2F RST CHIPR 62 KOHM +-1% 1/8W
R9015 061T0805620 2F RST CHIPR 62 KOHM +-1% 1/8W

R989 061T0805622 RST CHIPR 6.2 KOHM +-5% 1/8W

R927 061T1206000 RST CHIPR 0 OHM +-5% 1/4W

F902 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
R9018 061T1206000 RST CHIPR 0 OHM +-5% 1/4W
R9010 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W
R9011 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W
R9012 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W

R925 061T1206100 4F RST CHIPR 1 MOHM +-1% 1/4W

R996 061T1206150 3F RST CHIPR 150KOHM +-1% 1/4W

R997 061T1206150 3F RST CHIPR 150KOHM +-1% 1/4W

51

R924 061T1206155 RST CHIPR 1.5 MOHM +-5% 1/4W

www.ma163.com 电子技术资料网

R972 061T1206205 RST CHIPR 2 MOHM +-5% 1/4W

R973 061T1206205 RST CHIPR 2 MOHM +-5% 1/4W

R967 061T1206220 RST CHIPR 22 OHM +-5% 1/4W

R901 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R902 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R903 061T1206334 RST CHIPR 330 KOHM +-5% 1/4W

R947 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R948 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9008 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9007 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9006 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9005 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9004 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9003 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9002 061T1206470 RST CHIPR 47 OHM +-5% 1/4W
R9001 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R954 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R953 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R952 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R951 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R950 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R949 061T1206470 RST CHIPR 47 OHM +-5% 1/4W

R942 061T1206479 RST CHIPR 4.7 OHM +-5% 1/4W

R987 061T1206512 RST CHIPR 5.1KOHM +-5% 1/4W

R988 061T1206512 RST CHIPR 5.1KOHM +-5% 1/4W

C917 065T0805102 31 1000PF 50V NPO

C934 065T0805102 31 1000PF 50V NPO

C929 065T0805102 32 CHIP 1000PF 50V X7R 0805

C995 065T0805102 32 CHIP 1000PF 50V X7R 0805

C994 065T0805102 32 CHIP 1000PF 50V X7R 0805

C993 065T0805102 32 CHIP 1000PF 50V X7R 0805

C992 065T0805102 32 CHIP 1000PF 50V X7R 0805

C949 065T0805102 32 CHIP 1000PF 50V X7R 0805

C948 065T0805102 32 CHIP 1000PF 50V X7R 0805

C933 065T0805103 32 10NF/50V/0805/X7R

C999 065T0805103 32 10NF/50V/0805/X7R

C997 065T0805104 32 CHIP 0.1UF 50V X7R

C987 065T0805104 32 CHIP 0.1UF 50V X7R

C986 065T0805104 32 CHIP 0.1UF 50V X7R

C979 065T0805104 32 CHIP 0.1UF 50V X7R

C978 065T0805104 32 CHIP 0.1UF 50V X7R

C977 065T0805104 32 CHIP 0.1UF 50V X7R

C973 065T0805104 32 CHIP 0.1UF 50V X7R

C941 065T0805104 32 CHIP 0.1UF 50V X7R

C921 065T0805104 32 CHIP 0.1UF 50V X7R

52

C935 065T0805104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C931 065T0805104 32 CHIP 0.1UF 50V X7R

C911 065T0805104 32 CHIP 0.1UF 50V X7R

C928 065T0805105 37 CHIP 1UF 50V Y5V

C953 065T0805105 37 CHIP 1UF 50V Y5V

C996 065T0805105 37 CHIP 1UF 50V Y5V

C984 065T0805105 37 CHIP 1UF 50V Y5V

C942 065T0805105 37 CHIP 1UF 50V Y5V

C930 065T0805152 32 CHIP 1500PF 50V X7R 0805

C971 065T0805221 31 220PF 50V NPO

C972 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C943 065T0805332 32 CAP 0805 3300PF K 50V X7R

C944 065T0805332 32 CAP 0805 3300PF K 50V X7R

C945 065T0805332 32 CAP 0805 3300PF K 50V X7R

C916 065T0805334 32 CHIP 0.33UF 50V X7R 0805

C923 065T0805471 31 CHIP 470PF 50V NPO

C974 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R

C927 065T0805472 32 MLCC 0805 CAP 4700PF K 50V X7R

C915 065T0805473 32 CHIP 0.047uF 50V X7R

C924 065T0805474 22 CHIP 0.47UF 25V X7R

C913 065T0805560 31 MLCC 0805 CAP 56PF J 50V NPO

C976 065T0805562 32 CAP 0805 5600PF K 50V X7R

D974 093T 6432V LL4148-GSO8 SMD BY VISHA

D977 093T 6432V LL4148-GSO8 SMD BY VISHA

D978 093T 6432V LL4148-GSO8 SMD BY VISHA

D973 093T 6432V LL4148-GSO8 SMD BY VISHA

D904 093T 6432V LL4148-GSO8 SMD BY VISHA

D903 093T 6432V LL4148-GSO8 SMD BY VISHA

D931 093T 6432V LL4148-GSO8 SMD BY VISHA

D972 093T 6432V LL4148-GSO8 SMD BY VISHA

D971 093T 6432V LL4148-GSO8 SMD BY VISHA
ZD932 093T 39S 15 T RLZ15B
ZD931 093T 39S 38 T PTZ 9.1B
ZD933 093T 39S 42 T RLZ27B LLDS
ZD934 093T 39S 44 T RLZ18B

D960 093T5004 2 5A 40V

D 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

IC973 056T 158 10 T IC AZ431AZ-AE1 TO-92 AAC

R995 061T 17215452T RST CFR 150KOHM +-5% 1/4W

R920 061T 17247152T 470OHM 5% 1/4W

R955 061T 17247152T 470OHM 5% 1/4W
R9009 061T 17251052T RST CFR 51 OHM +-5% 1/4W

R966 061T 20010452T 100K OHM 1/4W 1%

R979 061T 21010152T RST MFR 100 OHM +-1% 1/6W

R976 061T 21010352T RST MFR 10KOHM +-1% 1/6W

R980 061T 21039252T RST MFR 3.9KOHM +-1% 1/6W

53

R985 061T 60220252T CFR 2K C 5% 1/6W

www.ma163.com 电子技术资料网

R974 061T 60220552T RST CFR 2MOHM +-5% 1/6W

R911 061T 60222952T 2.2 OHM +-5% 1/6W

R910 061T 60247052T CFR 47OHM +-5% 1/6W

R926 061T214Y10552T RST MGFR 1 MOHM +-5% 1/4W

C998 067T215Y1007KT EC105 10U 50V KEM50V

C975 067T215Y1007KT EC105 10U 50V KEM50V

C937 067T215Y1007KT EC105 10U 50V KEM50V

C938 067T215Y1017NT EC 100uF 50V 8*11.5mm

C932 067T215Y4707KT 47UF 50V

C912 067T215Y4707KT 47UF 50V

F901 084T 55 4 FUSE 382-5A 250V WICKMANN

D936 093T 6038T52T FR103

D932 093T 6038T52T FR103

D937 093T1100 1052T BA159GPT

J925 095T 90 23 JUMP WIRE

J927 095T 90 23 JUMP WIRE

J928 095T 90 23 JUMP WIRE

J917 095T 90 23 JUMP WIRE

J918 095T 90 23 JUMP WIRE

J919 095T 90 23 JUMP WIRE

J920 095T 90 23 JUMP WIRE

J921 095T 90 23 JUMP WIRE

J922 095T 90 23 JUMP WIRE

J923 095T 90 23 JUMP WIRE

J924 095T 90 23 JUMP WIRE

J916 095T 90 23 JUMP WIRE

J915 095T 90 23 JUMP WIRE

J914 095T 90 23 JUMP WIRE

J913 095T 90 23 JUMP WIRE

J912 095T 90 23 JUMP WIRE

J910 095T 90 23 JUMP WIRE

J909 095T 90 23 JUMP WIRE

J908 095T 90 23 JUMP WIRE

J907 095T 90 23 JUMP WIRE

J906 095T 90 23 JUMP WIRE

J905 095T 90 23 JUMP WIRE

J901 095T 90 23 JUMP WIRE

J903 095T 90 23 JUMP WIRE

J935 095T 90 23 JUMP WIRE

J934 095T 90 23 JUMP WIRE

J933 095T 90 23 JUMP WIRE

J932 095T 90 23 JUMP WIRE

J931 095T 90 23 JUMP WIRE

J930 095T 90 23 JUMP WIRE

J929 095T 90 23 JUMP WIRE

54

J902 095T 90 23 JUMP WIRE

www.ma163.com 电子技术资料网

J911 095T 90 23 JUMP WIRE

J904 095T 90 23 JUMP WIRE

715T2512 2 POWER BOARD PCB

CBPF72ADQ6 MAIN BOARD
CN200 033T3278 12 12P PLUG B12B-XHA/JS B12B-XHA/
CN600 033T3802 2 WAFER EH-2
CN601 033T3802 3 WAFER EH-3
CN602 033T3802 5 AUDIO IN
CN101 033T3802 9 WAFER PH-9
CN201 033T3802 8H WAFER 8P RIGHT ANGLE PITCH 2.0
CN400 033T802724D H 24PIN

040T 45762412B CBPC LABEL

R152 061T 20062952T 6.2 OHM 1% 1/4W
R155 061T153M470 59 RST MOFR 47 OHM +-5% 3WS
R153 061T153M470 59 RST MOFR 47 OHM +-5% 3WS
C303 067T215D2212KV EC CAP 220uF 10V 6.3*11mm
C609 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
C620 067T215V471 4R LOW E.S.R 470UF +/-20% 25V
C150 067T305V101 3 CAP 105℃ 100UF M 16V
C149 067T305V101 3 CAP 105℃ 100UF M 16V
C151 067T305V101 3 CAP 105℃ 100UF M 16V
C746 067T305V101 3 CAP 105℃ 100UF M 16V
C148 067T305V101 7 105℃ 100UF +-20% 50V
C141 067T305V221 2 105℃ 220UF +-20% 10V
C142 067T305V221 2 105℃ 220UF +-20% 10V
C656 067T305V221 2 105℃ 220UF +-20% 10V
C658 067T305V221 2 105℃ 220UF +-20% 10V
C675 067T305V331 3 330UF +-20% 16V
L709 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L708 073T 253137 ER CHOKE COIL BY EROCORE SCB-03
L604 073T 253158 H CHOKE COIL 22uH+/-25%
L602 073T 253158 H CHOKE COIL 22uH+/-25%
L601 073T 253158 H CHOKE COIL 22uH+/-25%
L600 073T 253158 H CHOKE COIL 22uH+/-25%

L119 073T 253195 L CHOKE COIL 200uH CC-008305
CN102 088T 78 13 3C AV-S-01-W
CN103 088T 78 1343C RCA JACK 1*1 R/Y
CN100 088T 78 1354C RCA JACK 1*2+1*3 W/R+G/B/R AV6-8.4-03-G
CN104 088T 78 1356C RCA JACK 2*3 Y/W/R+Y/W/R
CN202 088T 30214K PHONE JACK

P200 088T 35315F HA D-SU13 15PIN

U305 090T 372 2 HEAT SINK

X300 093T 2264B HE XTL XAT027000FG1H-3OX 27.000MHZ AT-49
TU100 094TNPALALL 7C TUNER CHANGHONG

U600 056T 133 30AAC IC AZ1117H-ADJ-E1

55

U703 056T 133 33AAC IC AZ1117-1.8-E1

www.ma163.com 电子技术资料网

U509 056T 133 33AAC IC AZ1117-1.8-E1

U704 056T 133 33AAC IC AZ1117-1.8-E1

U602 056T 158501 IC AZ431AN-AE1 SOT23-3 AAC

U101 056T 379 36 MC34063A

U303 056T 379 82 IC G2996F1Uf SOP-8

U700 056T 563 7 AIC1084-33PM TO-263 AIC

U705 056T 563 7 AIC1084-33PM TO-263 AIC

U701 056T 563 25 AIC1084-33PE

U102 056T 563 51 AP1117D50LA T0252-3L

U302 056T 563 96 IC AIC1084-25PETR-R TO-252

U706 056T 585 8 AZ1117D-ADJTRE1 TO-252-

U702 056T 585 4A AP1117E33LA

U507 056T 586 10 IC MT8293AE LQFP-128

U301 056T 615 51 2 IC HY5DU281622FTP-4-C TSOPII-66

U601 056T 616 25 1 IC TPA3100D2PHPR HTQFP-48 TI

U603 056T 638 3 IC MT8291E LQFP-48

U505 056T 662 10 IC RClamp0524P.TCT

U506 056T 662 10 IC RClamp0524P.TCT

U305 056T1126 25 IC MT8201ALE LQFP-256L

U508 056T1133 32 M24C04-WMN6TP

U200 056T1133 84 AF24BC02-S1

U504 056T1133 84 AF24BC02-S1

U300 056T1133 92AB2 IC EN29LV160AT-70TCP 16MB TSOP-48 EON

U304 056T113353AAB2 M24C32-WMN6TP

Q602 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q610 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q611 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q702 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q703 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q707 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q708 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q601 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q500 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q301 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q300 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q200 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q104 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q102 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q101 057T 417 4 CHIP PMBS3904 BY PHILIPS

Q612 057T 417 6 PMBS3906/PHILIPS-SMT

Q613 057T 417 6 PMBS3906/PHILIPS-SMT

Q600 057T 419 8 T TRA 2SD1757K 0.5A/15V SC-59

Q603 057T 419 8 T TRA 2SD1757K 0.5A/15V SC-59

Q606 057T 419 8 T TRA 2SD1757K 0.5A/15V SC-59

Q607 057T 419 8 T TRA 2SD1757K 0.5A/15V SC-59

56

Q100 057T 600 54 FET BSN20 SOT-23 PHILIPS

www.ma163.com 电子技术资料网

Q103 057T 600 54 FET BSN20 SOT-23 PHILIPS

Q706 057T 763 3 AO4411L SO-8 BY AOS SMT

Q704 057T 763 3 AO4411L SO-8 BY AOS SMT

Q701 057T 763 3 AO4411L SO-8 BY AOS SMT

Q700 057T 763 3 AO4411L SO-8 BY AOS SMT
RN300 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN301 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN302 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN303 061T 125220 8 CHIP ARRAY 220HM 1/16W 8P4R
RN503 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN502 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN501 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RN500 061T 125330 8 RST CHIP AR 8P4R 33 OHM +-5% 1/16W
RP300 061T 125470 8 RST CHIP AR 8P4R 47 OHM +-5% 1/16W
RP309 061T 125470 8 RST CHIP AR 8P4R 47 OHM +-5% 1/16W
RP310 061T 125470 8 RST CHIP AR 8P4R 47 OHM +-5% 1/16W
RP311 061T 125470 8 RST CHIP AR 8P4R 47 OHM +-5% 1/16W
RP308 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP307 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP306 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP305 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP304 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP303 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP302 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W
RP301 061T 125750 8 RST CHIP AR 8P4R 75 OHM +-5% 1/16W

R221 061T0603000 CHIP 0OHM 1/16W

R216 061T0603000 CHIP 0OHM 1/16W

R209 061T0603000 CHIP 0OHM 1/16W

R204 061T0603000 CHIP 0OHM 1/16W

R602 061T0603000 CHIP 0OHM 1/16W

R606 061T0603000 CHIP 0OHM 1/16W

R608 061T0603000 CHIP 0OHM 1/16W

R609 061T0603000 CHIP 0OHM 1/16W

R610 061T0603000 CHIP 0OHM 1/16W

R611 061T0603000 CHIP 0OHM 1/16W

R618 061T0603000 CHIP 0OHM 1/16W

R649 061T0603000 CHIP 0OHM 1/16W

R650 061T0603000 CHIP 0OHM 1/16W

R668 061T0603000 CHIP 0OHM 1/16W

R676 061T0603000 CHIP 0OHM 1/16W

R677 061T0603000 CHIP 0OHM 1/16W

R678 061T0603000 CHIP 0OHM 1/16W

R682 061T0603000 CHIP 0OHM 1/16W

R700 061T0603000 CHIP 0OHM 1/16W

R709 061T0603000 CHIP 0OHM 1/16W

57

R715 061T0603000 CHIP 0OHM 1/16W

www.ma163.com 电子技术资料网

R600 061T0603000 CHIP 0OHM 1/16W

R300 061T0603000 CHIP 0OHM 1/16W

R302 061T0603000 CHIP 0OHM 1/16W

R333 061T0603000 CHIP 0OHM 1/16W

R334 061T0603000 CHIP 0OHM 1/16W

R335 061T0603000 CHIP 0OHM 1/16W

R336 061T0603000 CHIP 0OHM 1/16W

R338 061T0603000 CHIP 0OHM 1/16W

R339 061T0603000 CHIP 0OHM 1/16W

R342 061T0603000 CHIP 0OHM 1/16W

R351 061T0603000 CHIP 0OHM 1/16W

R400 061T0603000 CHIP 0OHM 1/16W

R403 061T0603000 CHIP 0OHM 1/16W

R500 061T0603000 CHIP 0OHM 1/16W

R518 061T0603000 CHIP 0OHM 1/16W

R532 061T0603000 CHIP 0OHM 1/16W

R533 061T0603000 CHIP 0OHM 1/16W

R534 061T0603000 CHIP 0OHM 1/16W

R200 061T0603000 CHIP 0OHM 1/16W

R148 061T0603000 CHIP 0OHM 1/16W

R128 061T0603000 CHIP 0OHM 1/16W

R100 061T0603000 CHIP 0OHM 1/16W

R149 061T0603100 CHIP 10OHM 1/16W

R233 061T0603100 CHIP 10OHM 1/16W

R717 061T0603100 0F RST CHIPR 100 OHM +-1% 1/10W

R624 061T0603100 1F RST CHIPR 1 KOHM +-1% 1/10W

R347 061T0603101 CHIP 100OHM 1/16W

R346 061T0603101 CHIP 100OHM 1/16W

R330 061T0603101 CHIP 100OHM 1/16W

R328 061T0603101 CHIP 100OHM 1/16W

R237 061T0603101 CHIP 100OHM 1/16W

R230 061T0603101 CHIP 100OHM 1/16W

R229 061T0603101 CHIP 100OHM 1/16W

R228 061T0603101 CHIP 100OHM 1/16W

R227 061T0603101 CHIP 100OHM 1/16W

R223 061T0603101 CHIP 100OHM 1/16W

R218 061T0603101 CHIP 100OHM 1/16W

R210 061T0603101 CHIP 100OHM 1/16W

R203 061T0603101 CHIP 100OHM 1/16W

R145 061T0603101 CHIP 100OHM 1/16W

R122 061T0603101 CHIP 100OHM 1/16W

R127 061T0603101 CHIP 100OHM 1/16W

R131 061T0603101 CHIP 100OHM 1/16W

R144 061T0603101 CHIP 100OHM 1/16W

R348 061T0603101 CHIP 100OHM 1/16W

58

R652 061T0603101 CHIP 100OHM 1/16W

www.ma163.com 电子技术资料网

R651 061T0603101 CHIP 100OHM 1/16W

R647 061T0603101 CHIP 100OHM 1/16W

R645 061T0603101 CHIP 100OHM 1/16W

R642 061T0603101 CHIP 100OHM 1/16W

R639 061T0603101 CHIP 100OHM 1/16W

R638 061T0603101 CHIP 100OHM 1/16W

R531 061T0603101 CHIP 100OHM 1/16W

R530 061T0603101 CHIP 100OHM 1/16W

R226 061T0603102 CHIP 1K OHM 1/16W

R236 061T0603102 CHIP 1K OHM 1/16W

R337 061T0603102 CHIP 1K OHM 1/16W

R508 061T0603102 CHIP 1K OHM 1/16W

R512 061T0603102 CHIP 1K OHM 1/16W

R616 061T0603102 CHIP 1K OHM 1/16W

R628 061T0603102 CHIP 1K OHM 1/16W

R629 061T0603102 CHIP 1K OHM 1/16W

R653 061T0603102 CHIP 1K OHM 1/16W

R654 061T0603102 CHIP 1K OHM 1/16W

R664 061T0603102 CHIP 1K OHM 1/16W

R665 061T0603102 CHIP 1K OHM 1/16W

R669 061T0603102 CHIP 1K OHM 1/16W

R140 061T0603103 CHIP 10KOHM 1/16W

R143 061T0603103 CHIP 10KOHM 1/16W

R146 061T0603103 CHIP 10KOHM 1/16W

R147 061T0603103 CHIP 10KOHM 1/16W

R234 061T0603103 CHIP 10KOHM 1/16W

R239 061T0603103 CHIP 10KOHM 1/16W

R304 061T0603103 CHIP 10KOHM 1/16W

R323 061T0603103 CHIP 10KOHM 1/16W

R326 061T0603103 CHIP 10KOHM 1/16W

R340 061T0603103 CHIP 10KOHM 1/16W

R341 061T0603103 CHIP 10KOHM 1/16W

R615 061T0603103 CHIP 10KOHM 1/16W

R617 061T0603103 CHIP 10KOHM 1/16W

R619 061T0603103 CHIP 10KOHM 1/16W

R623 061T0603103 CHIP 10KOHM 1/16W

R627 061T0603103 CHIP 10KOHM 1/16W

R671 061T0603103 CHIP 10KOHM 1/16W

R710 061T0603103 CHIP 10KOHM 1/16W

R714 061T0603103 CHIP 10KOHM 1/16W

R614 061T0603104 CHIP 100K OHM 1/16W

R670 061T0603104 CHIP 100K OHM 1/16W

R712 061T0603104 CHIP 100K OHM 1/16W

R110 061T0603120 RST CHIPR 12 OHM +-5% 1/10W

R113 061T0603120 RST CHIPR 12 OHM +-5% 1/10W

59

R108 061T0603121 RST CHIPR 120 OHM +-5% 1/10W

www.ma163.com 电子技术资料网

R232 061T0603122 RST CHIPR 1.2 KOHM +-5% 1/10W

R102 061T0603123 RST CHIPR 12 KOHM +-5% 1/10W

R156 061T0603150 0F RST CHIPR 150 OHM +-1% 1/10W

R320 061T0603151 RST CHIPR 150 OHM +-5% 1/10W

R219 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R630 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R631 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R632 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R633 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R634 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R635 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R636 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R637 061T0603153 RST CHIPR 15 KOHM +-5% 1/10W

R716 061T0603180 0F RST CHIPR 180 OHM +-1% 1/10W

R157 061T0603180 1F RST CHIPR 1.8 KOHM +-1% 1/10W

R151 061T0603181 RST CHIPR 180 OHM +-5% 1/10W

R509 061T0603200 2F RST CHIPR 20 KOHM +-1% 1/10W

R212 061T0603202 RST CHIPR 2 KOHM +-5% 1/10W

R211 061T0603202 RST CHIPR 2 KOHM +-5% 1/10W

R324 061T0603203 CHIPR 20K OHM+-5% 1/10W

R319 061T0603220 CHIP 22OHM 1/16W

R318 061T0603220 CHIP 22OHM 1/16W

R317 061T0603220 CHIP 22OHM 1/16W

R316 061T0603220 CHIP 22OHM 1/16W

R315 061T0603220 CHIP 22OHM 1/16W

R314 061T0603220 CHIP 22OHM 1/16W

R308 061T0603220 CHIP 22OHM 1/16W

R101 061T0603220 CHIP 22OHM 1/16W

R325 061T0603221 CHIP 220OHM 1/16W

R238 061T0603222 CHIP 2.2K OHM 1/16W

R105 061T0603223 CHIP 22KOHM 1/16W

R704 061T0603223 CHIP 22KOHM 1/16W

R707 061T0603223 CHIP 22KOHM 1/16W

R713 061T0603223 CHIP 22KOHM 1/16W

R613 061T0603273 RST CHIPR 27 KOHM +-5% 1/10W

R620 061T0603300 1F RST CHIPR 3 KOHM +-1% 1/10W

R349 061T0603305 RST CHIPR 3MOHM +-5% 1/10W

R329 061T0603305 RST CHIPR 3MOHM +-5% 1/10W

R519 061T0603330 CHIP 33OHM 1/16W

R520 061T0603330 CHIP 33OHM 1/16W

R521 061T0603330 CHIP 33OHM 1/16W

R522 061T0603330 CHIP 33OHM 1/16W

R708 061T0603332 RST CHIPR 3.3 KOHM +-5% 1/10W

R321 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

R322 061T0603470 RST CHIPR 47 OHM +-5% 1/10W

60

R154 061T0603470 2F GP RST CHIPR 47 KOHM +-1% 1/10W

www.ma163.com 电子技术资料网

R666 061T0603471 RST CHIPR 470OHM +-5% 1/10W

R332 061T0603472 CHIP 4.7KOHM 1/16W

R331 061T0603472 CHIP 4.7KOHM 1/16W

R305 061T0603472 CHIP 4.7KOHM 1/16W

R235 061T0603472 CHIP 4.7KOHM 1/16W

R215 061T0603472 CHIP 4.7KOHM 1/16W

R214 061T0603472 CHIP 4.7KOHM 1/16W

R142 061T0603472 CHIP 4.7KOHM 1/16W

R141 061T0603472 CHIP 4.7KOHM 1/16W

R657 061T0603472 CHIP 4.7KOHM 1/16W

R648 061T0603472 CHIP 4.7KOHM 1/16W

R625 061T0603472 CHIP 4.7KOHM 1/16W

R622 061T0603472 CHIP 4.7KOHM 1/16W

R523 061T0603472 CHIP 4.7KOHM 1/16W

R515 061T0603472 CHIP 4.7KOHM 1/16W

R511 061T0603472 CHIP 4.7KOHM 1/16W

R510 061T0603472 CHIP 4.7KOHM 1/16W

R640 061T0603473 CHIP 47KOHM 1/16W

R327 061T0603473 CHIP 47KOHM 1/16W

R225 061T0603473 CHIP 47KOHM 1/16W

R224 061T0603473 CHIP 47KOHM 1/16W

R163 061T0603473 CHIP 47KOHM 1/16W

R162 061T0603473 CHIP 47KOHM 1/16W

R161 061T0603473 CHIP 47KOHM 1/16W

R160 061T0603473 CHIP 47KOHM 1/16W

R159 061T0603473 CHIP 47KOHM 1/16W

R158 061T0603473 CHIP 47KOHM 1/16W

R705 061T0603473 CHIP 47KOHM 1/16W

R701 061T0603473 CHIP 47KOHM 1/16W

R641 061T0603473 CHIP 47KOHM 1/16W

R711 061T0603473 CHIP 47KOHM 1/16W

R205 061T0603511 RST CHIPR 510 OHM +-5% 1/10W

R206 061T0603511 RST CHIPR 510 OHM +-5% 1/10W

R667 061T0603512 RST CHIPR 5.1 KOHM +-5% 1/10W

R111 061T0603560 RST CHIPR 56 OHM +-5% 1/10W

R114 061T0603560 RST CHIPR 56 OHM +-5% 1/10W

R621 061T0603562 RST CHIPR 5.6 KOHM +-5% 1/10W

R120 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R125 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R129 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R201 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R207 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R213 061T0603680 RST CHIPR 68 OHM +-5% 1/10W

R220 061T0603681 RST CHIPR 680 OHM +-5% 1/10W

R626 061T0603683 RST CHIPR 68 KOHM +-5% 1/10W

61

R313 061T0603750 75OHM

www.ma163.com 电子技术资料网

R312 061T0603750 75OHM

R311 061T0603750 75OHM

R303 061T0603750 75OHM

R307 061T0603750 75OHM

R310 061T0603750 75OHM

R217 061T0603750 9F CHIP 75OHM 1/16W 1%

R208 061T0603750 9F CHIP 75OHM 1/16W 1%

R202 061T0603750 9F CHIP 75OHM 1/16W 1%

R130 061T0603750 9F CHIP 75OHM 1/16W 1%

R126 061T0603750 9F CHIP 75OHM 1/16W 1%

R121 061T0603750 9F CHIP 75OHM 1/16W 1%

R107 061T0603750 9F CHIP 75OHM 1/16W 1%

R106 061T0603750 9F CHIP 75OHM 1/16W 1%

R150 061T0603751 RST CHIPR 750 OHM +-5% 1/10W

R103 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R112 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R115 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R124 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R309 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R661 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R662 061T0805000 RST CHIPR 0 OHM +-5% 1/8W

R706 061T0805103 RST CHIPR 10 KOHM +-5% 1/8W

R703 061T0805302 RST CHIPR 3 KOHM +-5% 1/8W

R104 061T0805330 RST CHIPR 33 OHM +-5% 1/8W

R643 061T0805620 0F RST CHIPR 620 OHM +-1% 1/8W

C211 065T0603101 31 CHIP 100PF 50V NPO

C147 065T0603101 31 CHIP 100PF 50V NPO

C146 065T0603101 31 CHIP 100PF 50V NPO

C145 065T0603101 31 CHIP 100PF 50V NPO

C107 065T0603101 31 CHIP 100PF 50V NPO

C200 065T0603102 31 CHIP 1000PF 50V NPO

C218 065T0603102 31 CHIP 1000PF 50V NPO

C500 065T0603102 31 CHIP 1000PF 50V NPO

C538 065T0603102 31 CHIP 1000PF 50V NPO

C540 065T0603102 31 CHIP 1000PF 50V NPO

C548 065T0603102 31 CHIP 1000PF 50V NPO

C550 065T0603102 31 CHIP 1000PF 50V NPO

C120 065T0603103 32 CHIP 0.01UF 50V X7R

C122 065T0603103 32 CHIP 0.01UF 50V X7R

C123 065T0603103 32 CHIP 0.01UF 50V X7R

C125 065T0603103 32 CHIP 0.01UF 50V X7R

C128 065T0603103 32 CHIP 0.01UF 50V X7R

C130 065T0603103 32 CHIP 0.01UF 50V X7R

C201 065T0603103 32 CHIP 0.01UF 50V X7R

C202 065T0603103 32 CHIP 0.01UF 50V X7R

62

C204 065T0603103 32 CHIP 0.01UF 50V X7R

www.ma163.com 电子技术资料网

C205 065T0603103 32 CHIP 0.01UF 50V X7R

C208 065T0603103 32 CHIP 0.01UF 50V X7R

C210 065T0603103 32 CHIP 0.01UF 50V X7R

C353 065T0603103 32 CHIP 0.01UF 50V X7R

C533 065T0603103 32 CHIP 0.01UF 50V X7R

C600 065T0603103 32 CHIP 0.01UF 50V X7R

C551 065T0603104 32 CHIP 0.1UF 50V X7R

C552 065T0603104 32 CHIP 0.1UF 50V X7R

C553 065T0603104 32 CHIP 0.1UF 50V X7R

C554 065T0603104 32 CHIP 0.1UF 50V X7R

C555 065T0603104 32 CHIP 0.1UF 50V X7R

C556 065T0603104 32 CHIP 0.1UF 50V X7R

C557 065T0603104 32 CHIP 0.1UF 50V X7R

C558 065T0603104 32 CHIP 0.1UF 50V X7R

C560 065T0603104 32 CHIP 0.1UF 50V X7R

C561 065T0603104 32 CHIP 0.1UF 50V X7R

C562 065T0603104 32 CHIP 0.1UF 50V X7R

C563 065T0603104 32 CHIP 0.1UF 50V X7R

C602 065T0603104 32 CHIP 0.1UF 50V X7R

C604 065T0603104 32 CHIP 0.1UF 50V X7R

C606 065T0603104 32 CHIP 0.1UF 50V X7R

C608 065T0603104 32 CHIP 0.1UF 50V X7R

C612 065T0603104 32 CHIP 0.1UF 50V X7R

C619 065T0603104 32 CHIP 0.1UF 50V X7R

C621 065T0603104 32 CHIP 0.1UF 50V X7R

C624 065T0603104 32 CHIP 0.1UF 50V X7R

C549 065T0603104 32 CHIP 0.1UF 50V X7R

C355 065T0603104 32 CHIP 0.1UF 50V X7R

C356 065T0603104 32 CHIP 0.1UF 50V X7R

C358 065T0603104 32 CHIP 0.1UF 50V X7R

C359 065T0603104 32 CHIP 0.1UF 50V X7R

C360 065T0603104 32 CHIP 0.1UF 50V X7R

C361 065T0603104 32 CHIP 0.1UF 50V X7R

C368 065T0603104 32 CHIP 0.1UF 50V X7R

C400 065T0603104 32 CHIP 0.1UF 50V X7R

C512 065T0603104 32 CHIP 0.1UF 50V X7R

C532 065T0603104 32 CHIP 0.1UF 50V X7R

C536 065T0603104 32 CHIP 0.1UF 50V X7R

C537 065T0603104 32 CHIP 0.1UF 50V X7R

C539 065T0603104 32 CHIP 0.1UF 50V X7R

C541 065T0603104 32 CHIP 0.1UF 50V X7R

C542 065T0603104 32 CHIP 0.1UF 50V X7R

C543 065T0603104 32 CHIP 0.1UF 50V X7R

C544 065T0603104 32 CHIP 0.1UF 50V X7R

C545 065T0603104 32 CHIP 0.1UF 50V X7R

63

C546 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C547 065T0603104 32 CHIP 0.1UF 50V X7R

C626 065T0603104 32 CHIP 0.1UF 50V X7R

C662 065T0603104 32 CHIP 0.1UF 50V X7R

C665 065T0603104 32 CHIP 0.1UF 50V X7R

C668 065T0603104 32 CHIP 0.1UF 50V X7R

C669 065T0603104 32 CHIP 0.1UF 50V X7R

C671 065T0603104 32 CHIP 0.1UF 50V X7R

C673 065T0603104 32 CHIP 0.1UF 50V X7R

C702 065T0603104 32 CHIP 0.1UF 50V X7R

C704 065T0603104 32 CHIP 0.1UF 50V X7R

C706 065T0603104 32 CHIP 0.1UF 50V X7R

C707 065T0603104 32 CHIP 0.1UF 50V X7R

C710 065T0603104 32 CHIP 0.1UF 50V X7R

C713 065T0603104 32 CHIP 0.1UF 50V X7R

C714 065T0603104 32 CHIP 0.1UF 50V X7R

C716 065T0603104 32 CHIP 0.1UF 50V X7R

C717 065T0603104 32 CHIP 0.1UF 50V X7R

C718 065T0603104 32 CHIP 0.1UF 50V X7R

C720 065T0603104 32 CHIP 0.1UF 50V X7R

C722 065T0603104 32 CHIP 0.1UF 50V X7R

C724 065T0603104 32 CHIP 0.1UF 50V X7R

C725 065T0603104 32 CHIP 0.1UF 50V X7R

C727 065T0603104 32 CHIP 0.1UF 50V X7R

C628 065T0603104 32 CHIP 0.1UF 50V X7R

C642 065T0603104 32 CHIP 0.1UF 50V X7R

C646 065T0603104 32 CHIP 0.1UF 50V X7R

C648 065T0603104 32 CHIP 0.1UF 50V X7R

C650 065T0603104 32 CHIP 0.1UF 50V X7R

C653 065T0603104 32 CHIP 0.1UF 50V X7R

C751 065T0603104 32 CHIP 0.1UF 50V X7R

C750 065T0603104 32 CHIP 0.1UF 50V X7R

C749 065T0603104 32 CHIP 0.1UF 50V X7R

C745 065T0603104 32 CHIP 0.1UF 50V X7R

C744 065T0603104 32 CHIP 0.1UF 50V X7R

C742 065T0603104 32 CHIP 0.1UF 50V X7R

C738 065T0603104 32 CHIP 0.1UF 50V X7R

C737 065T0603104 32 CHIP 0.1UF 50V X7R

C736 065T0603104 32 CHIP 0.1UF 50V X7R

C735 065T0603104 32 CHIP 0.1UF 50V X7R

C734 065T0603104 32 CHIP 0.1UF 50V X7R

C732 065T0603104 32 CHIP 0.1UF 50V X7R

C730 065T0603104 32 CHIP 0.1UF 50V X7R

C728 065T0603104 32 CHIP 0.1UF 50V X7R

C216 065T0603104 32 CHIP 0.1UF 50V X7R

C217 065T0603104 32 CHIP 0.1UF 50V X7R

64

C301 065T0603104 32 CHIP 0.1UF 50V X7R

www.ma163.com 电子技术资料网

C302 065T0603104 32 CHIP 0.1UF 50V X7R

C304 065T0603104 32 CHIP 0.1UF 50V X7R

C307 065T0603104 32 CHIP 0.1UF 50V X7R

C309 065T0603104 32 CHIP 0.1UF 50V X7R

C311 065T0603104 32 CHIP 0.1UF 50V X7R

C312 065T0603104 32 CHIP 0.1UF 50V X7R

C313 065T0603104 32 CHIP 0.1UF 50V X7R

C314 065T0603104 32 CHIP 0.1UF 50V X7R

C315 065T0603104 32 CHIP 0.1UF 50V X7R

C102 065T0603104 32 CHIP 0.1UF 50V X7R

C140 065T0603104 32 CHIP 0.1UF 50V X7R

C143 065T0603104 32 CHIP 0.1UF 50V X7R

C144 065T0603104 32 CHIP 0.1UF 50V X7R

C152 065T0603104 32 CHIP 0.1UF 50V X7R

C153 065T0603104 32 CHIP 0.1UF 50V X7R

C154 065T0603104 32 CHIP 0.1UF 50V X7R

C209 065T0603104 32 CHIP 0.1UF 50V X7R

C212 065T0603104 32 CHIP 0.1UF 50V X7R

C213 065T0603104 32 CHIP 0.1UF 50V X7R

C214 065T0603104 32 CHIP 0.1UF 50V X7R

C215 065T0603104 32 CHIP 0.1UF 50V X7R

C332 065T0603104 32 CHIP 0.1UF 50V X7R

C333 065T0603104 32 CHIP 0.1UF 50V X7R

C334 065T0603104 32 CHIP 0.1UF 50V X7R

C336 065T0603104 32 CHIP 0.1UF 50V X7R

C337 065T0603104 32 CHIP 0.1UF 50V X7R

C342 065T0603104 32 CHIP 0.1UF 50V X7R

C344 065T0603104 32 CHIP 0.1UF 50V X7R

C348 065T0603104 32 CHIP 0.1UF 50V X7R

C350 065T0603104 32 CHIP 0.1UF 50V X7R

C351 065T0603104 32 CHIP 0.1UF 50V X7R

C352 065T0603104 32 CHIP 0.1UF 50V X7R

C354 065T0603104 32 CHIP 0.1UF 50V X7R

C316 065T0603104 32 CHIP 0.1UF 50V X7R

C317 065T0603104 32 CHIP 0.1UF 50V X7R

C318 065T0603104 32 CHIP 0.1UF 50V X7R

C319 065T0603104 32 CHIP 0.1UF 50V X7R

C321 065T0603104 32 CHIP 0.1UF 50V X7R

C323 065T0603104 32 CHIP 0.1UF 50V X7R

C325 065T0603104 32 CHIP 0.1UF 50V X7R

C327 065T0603104 32 CHIP 0.1UF 50V X7R

C328 065T0603104 32 CHIP 0.1UF 50V X7R

C329 065T0603104 32 CHIP 0.1UF 50V X7R

C330 065T0603104 32 CHIP 0.1UF 50V X7R

C331 065T0603104 32 CHIP 0.1UF 50V X7R

65

C100 065T0603152 31 CHIP 1500PF 50V NPO

www.ma163.com 电子技术资料网

C345 065T0603220 31 CHIP 22PF 50V NPO

C346 065T0603220 31 CHIP 22PF 50V NPO

C101 065T0603221 31 CHIP 220PF 50V NPO

C109 065T0603221 31 CHIP 220PF 50V NPO

C117 065T0603221 31 CHIP 220PF 50V NPO

C116 065T0603221 31 CHIP 220PF 50V NPO

C115 065T0603221 31 CHIP 220PF 50V NPO

C114 065T0603221 31 CHIP 220PF 50V NPO

C364 065T0603332 31 CHIP 3300PF 50V NPO

C363 065T0603332 31 CHIP 3300PF 50V NPO

C362 065T0603332 31 CHIP 3300PF 50V NPO

C357 065T0603332 31 CHIP 3300PF 50V NPO

C326 065T0603332 31 CHIP 3300PF 50V NPO

C324 065T0603332 31 CHIP 3300PF 50V NPO

C322 065T0603332 31 CHIP 3300PF 50V NPO

C320 065T0603332 31 CHIP 3300PF 50V NPO

C300 065T0603332 31 CHIP 3300PF 50V NPO

C110 065T0603471 31 CHIP 470PF 50V NPO

C111 065T0603471 31 CHIP 470PF 50V NPO

C632 065T0603471 32 CHIP 470PF 50V NPO

C631 065T0603471 32 CHIP 470PF 50V NPO

C630 065T0603471 32 CHIP 470PF 50V NPO

C629 065T0603471 32 CHIP 470PF 50V NPO

C203 065T0603472 32 CHIP 4700PF 50V X7R

C127 065T0603472 32 CHIP 4700PF 50V X7R

C338 065T0603473 32 CHIP 0.047UF 50V X7R

C339 065T0603473 32 CHIP 0.047UF 50V X7R

C340 065T0603473 32 CHIP 0.047UF 50V X7R

C366 065T0603473 32 CHIP 0.047UF 50V X7R

C367 065T0603473 32 CHIP 0.047UF 50V X7R

C341 065T0603474 17 CHIP 0.47UF 16V Y5V

C129 065T0603680 31 CHIP 68PF 50V NPO

C124 065T0603680 31 CHIP 68PF 50V NPO

C121 065T0603680 31 CHIP 68PF 50V NPO

C113 065T0603680 31 CHIP 68PF 50V NPO

C112 065T0603680 31 CHIP 68PF 50V NPO

C108 065T0603680 31 CHIP 68PF 50V NPO

C106 065T0603680 31 CHIP 68PF 50V NPO

C105 065T0603680 31 CHIP 68PF 50V NPO

C700 065T0603683 32 CHIP 0.068UF 50V X7R

C709 065T0805104 32 CHIP 0.1UF 50V X7R

C614 065T0805105 37 CHIP 1UF 50V Y5V

C611 065T0805105 37 CHIP 1UF 50V Y5V

C615 065T0805105 37 CHIP 1UF 50V Y5V

C616 065T0805105 37 CHIP 1UF 50V Y5V

66

C623 065T0805105 37 CHIP 1UF 50V Y5V

www.ma163.com 电子技术资料网

C641 065T0805106 A5 CHIP 10uF 10V X5R 0805

C640 065T0805106 A5 CHIP 10uF 10V X5R 0805

C639 065T0805106 A5 CHIP 10uF 10V X5R 0805

C638 065T0805106 A5 CHIP 10uF 10V X5R 0805

C637 065T0805106 A5 CHIP 10uF 10V X5R 0805

C636 065T0805106 A5 CHIP 10uF 10V X5R 0805

C635 065T0805106 A5 CHIP 10uF 10V X5R 0805

C634 065T0805106 A5 CHIP 10uF 10V X5R 0805

C633 065T0805106 A5 CHIP 10uF 10V X5R 0805

C308 065T0805106 A5 CHIP 10uF 10V X5R 0805

C659 065T0805106 A5 CHIP 10uF 10V X5R 0805

C657 065T0805106 A5 CHIP 10uF 10V X5R 0805

C643 065T0805106 A5 CHIP 10uF 10V X5R 0805

C726 065T0805106 A5 CHIP 10uF 10V X5R 0805

C723 065T0805106 A5 CHIP 10uF 10V X5R 0805

C712 065T0805106 A5 CHIP 10uF 10V X5R 0805

C705 065T0805106 A5 CHIP 10uF 10V X5R 0805

C672 065T0805106 A5 CHIP 10uF 10V X5R 0805

C670 065T0805106 A5 CHIP 10uF 10V X5R 0805

C664 065T0805106 A5 CHIP 10uF 10V X5R 0805

C645 065T0805106 A5 CHIP 10uF 10V X5R 0805

C647 065T0805106 A5 CHIP 10uF 10V X5R 0805

C652 065T0805106 A5 CHIP 10uF 10V X5R 0805

C654 065T0805106 A5 CHIP 10uF 10V X5R 0805

C655 065T0805106 A5 CHIP 10uF 10V X5R 0805

C661 065T0805106 A5 CHIP 10uF 10V X5R 0805

C601 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C605 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C622 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C627 065T0805224 22 CAIP CAP 0.22 uF 25V X7R

C625 065T0805474 27 CHIP 0.47UF 25V Y5V

C603 065T0805474 27 CHIP 0.47UF 25V Y5V

C347 065T0805475 15 CHIP 4.7UF 16V X5R

C349 065T0805475 15 CHIP 4.7UF 16V X5R

C701 065T0805475 15 CHIP 4.7UF 16V X5R

C708 065T0805475 15 CHIP 4.7UF 16V X5R

C715 065T0805475 15 CHIP 4.7UF 16V X5R

C721 065T0805475 15 CHIP 4.7UF 16V X5R

C607 065T1206475 27 MLCC 1206 CAP 4.7UF Z 25V Y5V
CP600 065T600M471 8T CHIP ARRAY 470PF 8P

C748 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C667 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C666 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C535 067T 4121003XT EC 85℃ CHIP 10UF M 16V

C343 067T 4121003XT EC 85℃ CHIP 10UF M 16V

67

C335 067T 4121003XT EC 85℃ CHIP 10UF M 16V

www.ma163.com 电子技术资料网

C139 067T 4121007XT CAP S85℃ 10UF M 50V XINDECO

C305 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

C369 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

C711 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

C719 067T 4121013XT EC 85℃ SMD CAP 100UF M 16V

C743 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C740 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C739 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C733 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C731 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C729 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C703 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C559 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C534 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C401 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C219 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C103 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C752 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C747 067T 4122203XT CAP 85℃ 22UF M 16V XINDECO

C310 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C306 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

C674 067T 4124703XT EC 85℃ SMD CAP 47UF M 16V

U508 070GHDCP500HDC HDCP CODE
LP200 071T 56A301 8K CHIP BEAD ARRAY 300 OHM

L205 071T 56G151 B BEAD 0805 150 OHM

L204 071T 56G151 B BEAD 0805 150 OHM

L200 071T 56G151 B BEAD 0805 150 OHM

L605 071T 56G301 EA CHIP BEAD 300 OHM 0805

L603 071T 56G301 EA CHIP BEAD 300 OHM 0805

L511 071T 56G301 EA CHIP BEAD 300 OHM 0805

L510 071T 56G301 EA CHIP BEAD 300 OHM 0805

L500 071T 56G301 EA CHIP BEAD 300 OHM 0805

L300 071T 56G301 EA CHIP BEAD 300 OHM 0805

L121 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB702 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB701 071T 56G301 EA CHIP BEAD 300 OHM 0805
FB700 071T 56G301 EA CHIP BEAD 300 OHM 0805

L606 071T 56G301 EA CHIP BEAD 300 OHM 0805

L714 071T 56G301 EA CHIP BEAD 300 OHM 0805

L713 071T 56G301 EA CHIP BEAD 300 OHM 0805

L712 071T 56G301 EA CHIP BEAD 300 OHM 0805

L711 071T 56G301 EA CHIP BEAD 300 OHM 0805

L707 071T 56G301 EA CHIP BEAD 300 OHM 0805

L706 071T 56G301 EA CHIP BEAD 300 OHM 0805

L705 071T 56G301 EA CHIP BEAD 300 OHM 0805

68

L704 071T 56G301 EA CHIP BEAD 300 OHM 0805

www.ma163.com 电子技术资料网

L703 071T 56G301 EA CHIP BEAD 300 OHM 0805

L702 071T 56G301 EA CHIP BEAD 300 OHM 0805

L701 071T 56G301 EA CHIP BEAD 300 OHM 0805

L700 071T 56G301 EA CHIP BEAD 300 OHM 0805

L610 071T 56G301 EA CHIP BEAD 300 OHM 0805

L608 071T 56G301 EA CHIP BEAD 300 OHM 0805

L607 071T 56G301 EA CHIP BEAD 300 OHM 0805

L201 071T 56U600 CHIP BEAD 60 OHM 0805

L202 071T 56U600 CHIP BEAD 60 OHM 0805

L203 071T 56U600 CHIP BEAD 60 OHM 0805

L206 071T 56Z601 CHIP BEAD 600 OHM

L207 071T 56Z601 CHIP BEAD 600 OHM

L615 071T 56Z601 CHIP BEAD 600 OHM

L616 071T 56Z601 CHIP BEAD 600 OHM

L609 071T 57G601TSB IND CHIP BEAD 1206 600OHM TECSTAR

L105 071T 59B121 BEAD 0603 120 OHM

L100 071T 59B121 K CHIP BEAD

L103 071T 59B121 K CHIP BEAD

L104 071T 59B121 K CHIP BEAD

L109 071T 59B121 K CHIP BEAD

L111 071T 59B121 K CHIP BEAD

L115 071T 59B121 K CHIP BEAD

L116 071T 59B121 K CHIP BEAD

L117 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

L118 071T 59B601 MA CHIP BEAD

L114 071T 59B601 MA CHIP BEAD

L113 071T 59B601 MA CHIP BEAD

L112 071T 59B601 MA CHIP BEAD

L110 071T 59B601 MA CHIP BEAD

L108 071T 59B601 MA CHIP BEAD

L107 071T 59B601 MA CHIP BEAD

L106 071T 59B601 MA CHIP BEAD

L102 071T 59B601 MA CHIP BEAD

L101 071T 59B601 MA CHIP BEAD

L120 073T 62181 180UH +-10%

L509 073T253S 6 T GP SMD CHOKE 90 OHM ACM2012D-900

L508 073T253S 6 T GP SMD CHOKE 90 OHM ACM2012D-900

L507 073T253S 6 T GP SMD CHOKE 90 OHM ACM2012D-900

L506 073T253S 6 T GP SMD CHOKE 90 OHM ACM2012D-900
CN501 088T 340 19CHA HDMI HEADER 19P 0471518121

D502 093T 60230 BAT54C BY MCC

D200 093T 60230 BAT54C BY MCC
ZD202 093T 64 37 N V-PORT-0603-100K V05
ZD201 093T 64 37 N V-PORT-0603-100K V05
ZD200 093T 64 37 N V-PORT-0603-100K V05

69

ZD115 093T 64 37 N V-PORT-0603-100K V05

www.ma163.com 电子技术资料网

ZD114 093T 64 37 N V-PORT-0603-100K V05
ZD113 093T 64 37 N V-PORT-0603-100K V05
ZD112 093T 64 37 N V-PORT-0603-100K V05
ZD111 093T 64 37 N V-PORT-0603-100K V05
ZD110 093T 64 37 N V-PORT-0603-100K V05
ZD109 093T 64 37 N V-PORT-0603-100K V05
ZD108 093T 64 37 N V-PORT-0603-100K V05
ZD107 093T 64 37 N V-PORT-0603-100K V05
ZD106 093T 64 37 N V-PORT-0603-100K V05
ZD105 093T 64 37 N V-PORT-0603-100K V05
ZD104 093T 64 37 N V-PORT-0603-100K V05
ZD103 093T 64 37 N V-PORT-0603-100K V05
ZD101 093T 64 37 N V-PORT-0603-100K V05
ZD102 093T 64 37 N V-PORT-0603-100K V05
ZD203 093T 64 37 N V-PORT-0603-100K V05
ZD204 093T 64 37 N V-PORT-0603-100K V05
ZD205 093T 64 37 N V-PORT-0603-100K V05
ZD206 093T 64 37 N V-PORT-0603-100K V05
ZD207 093T 64 37 N V-PORT-0603-100K V05
ZD208 093T 64 37 N V-PORT-0603-100K V05

D600 093T 64 42 P BAV70 SOT23

D601 093T 64 42 P BAV70 SOT23

D602 093T 6432V LL4148-GSO8 SMD BY VISHA

D300 093T 6432V LL4148-GSO8 SMD BY VISHA

D100 093T 6432V LL4148-GSO8 SMD BY VISHA

D201 093T 6433P BAV99

D202 093T 6433P BAV99

D203 093T 6433P BAV99

715T2460 1 VS main board PCB
040T 457624 1B CPU LABEL
IRPF7QB8 IR BOARD

CN1 033T3802 4 WAFER PH-4

U1 056T 627 7 FM-6038TM2-5AN
Q1 057T 417 6 PMBS3906/PHILIPS-SMT
R1 061T0603101 CHIP 100OHM 1/16W
R3 061T0603103 CHIP 10KOHM 1/16W
R2 061T0805362 RST CHIPR 3.6 KOHM +-5% 1/8W
R4 061T0805362 RST CHIPR 3.6 KOHM +-5% 1/8W
C3 065T0603101 31 CHIP 100PF 50V NPO
C4 065T0603104 32 CHIP 0.1UF 50V X7R
C2 065T0603104 32 CHIP 0.1UF 50V X7R
C5 065T0603104 32 CHIP 0.1UF 50V X7R

C1 065T0805475 A5 CHIP 4.7UF 10V X5R
FB1 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608
FB2 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

70

FB3 071T 59B601 EA CHIP BEAD 600OHM 0603 TB1608

www.ma163.com 电子技术资料网

LED1 081T 14501 KT LED

715T2216 1 IR BOARD PCB
Q07T 2 L 87 wooden pallet
Q15T0146A01 BKT CONNECT L
Q15T0147A01 BKT CONNECT R
Q15T0147A02 BKT CONNEVT R
Q15T0148 1 Power SW Bracket
Q15T0150A01 SUPPORT L
Q15T0151A01 SUPPORT R
Q36T 600 35 16 HIMERON
Q40T 420615 3A RATING LABEL
Q40T 58169022A QC PASS LABEL
Q40T000265412A IO LABEL
Q40T000265413B I/O LABEL
Q41T780061561D WARRANTY CARD
Q44T3121510548 PU FOAM
Q44T3231 21 18 EVA washer
Q44T3231 21 29 EVA WASHER
Q44T3231 21 30 EVA WASHER
Q44TN001 1 CUSHION_EPS 42"
Q44TN001 2 CUSHION_EPS 42"
Q44TN001 3 CUSHION_EPS 42"
Q44TN001 4 CUSHION_EPS 42"
Q44TN001615 4B carton
Q44TN001BLO001 PAPER SHEET
Q45T 99609 44 EPE COVER FOR base
Q45T 99609 66 EPE COVER FOR MONITOR
Q52T 1185 66 AOC TAPE
Q52T6025 15230 INSULATING SHEET
Q52T6025 15239 Mylar
040T 58162435A LABEL
041T780062415A certificate card
Q41T4201615 1C MANUAL
Q45T 76 28 RN R pe bag

71
