Veiligheid
Nationale Conventies
De volgende subsecties beschrijven de notatieconventies die in dit document worden gebruikt.
Opmerkingen en waarschuwingen
In deze gids kunnen tekstblokken vergezeld zijn door een pictogram en vet of cursief gedrukt zijn. Deze blokken
zijn opmerkingen en twee niveaus van waarschuwingen. Ze worden als volgt gebruikt:
OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u zal helpen uw computer beter te
gebruiken.
LET OP: Een bericht LET OP waarschuwt voor potentiële schade aan de hardware of het verlies van
gegevens aan en vertelt u hoe u het probleem kunt vermijden.
WAARSCHUWING: Een WAARSCHUWING waarschuwt voor potentiële lichamelijke letsels en vertelt u hoe
u het probleem kunt vermijden.
Sommige waarschuwingen kunnen verschijnen in andere formaten en zijn mogelijk niet vergezeld door een
pictogram. In dergelijke gevallen is de specifieke voorstelling van de waarschuwing opgelegd door de
regelgevende overheidsinstanties.
3
Voeding
De monitor mag alleen worden gebruikt met de netspanning die op het label is aangegeven. Als u niet zeker
bent van de netspanning in uw huis, kunt u contact opnemen met uw leverancier of uw lokale
elektriciteitsmaatschappij.
De monitor is uitgerust met een geaarde stekker met drie polen, waarvan de derde een aardingspin is. Als
veiligheidsmaatregel is deze stekker alleen geschikt voor een geaard stopcontact. Als uw stopcontact niet is
voorzien voor een stekker met drie polen, moet u een elektricien vragen een geschikt stopcontact te installeren of
kunt u een adapter gebruiken om het apparaat veilig te aarden. Houd rekening met de beveiligingssdoeleinden van
de gepolariseerde stekker en omzeil deze beveiliging niet.
Koppel het apparaat los tijdens een onweer of als u het gedurende langere tijd niet zult gebruiken. Dit zal de
monitor beschermen tegen schade door stroompieken.
Zorg dat u geen tafelcontactdoos of verlengkabel overbelast. Een overbelasting kan brand of elektrische
schokken veroorzaken.
Voor een bevredigende werking mag u de monitor alleen gebruiken met UL-gecertificeerde computers die
over de correct geconfigureerde contactdoos beschikken met een markering 100-240V AC, min. 5A.
De wandcontactdoos moet zich in de buurt van het apparaat bevinden en moet gemakkelijk toegankelijk zijn.
Alleen voor gebruik met het bijgeleverde voedingsapparaat (uitgangsvermogen 12V gelijkspanning) met een
UL,CSA gelicentieerde licentie (alleen voor monitors met voedingsapparaat).
4
Installatie
Plaats de monitor niet op een onstabiel wagentje, voet, statief, haak of tafel. Als de monitor valt, kunt u
lichamelijk letsel oplopen of kan dit product ernstig worden beschadigd. Gebruik het toestel alleen met een karretje,
standaard, statief, steun of tafel die door de fabrikant is aanbevolen of die bij dit product wordt verkocht. Volg de
instructies van de fabrikant wanneer u het product installeert en gebruik montageaccessoires die door de fabrikant
zijn aanbevolen. Wanneer het product op een wagentje is geplaatst, moet u voorzichtig te werk gaan wanneer u
deze combinatie verplaatst.
Duw nooit enige objecten in de sleuven van de monitorbehuizing. De onderdelen kunnen beschadigen wat
brand of elektrische schokken kan veroorzaken. Mors nooit vloeistoffen op de monitor.
Plaats de voorzijde van het product niet op de grond.
Als u de monitor tegen de muur of op een legplank monteert, moet u een montagekit gebruiken die door de
fabrikant is goedgekeurd en de instructies van de kit volgen.
Laat wat ruimte vrij rond de monitor, zoals hieronder weergegeven. Anders is de luchtcirculatie misschien
onvoldoende waardoor oververhitting brand of schade aan de monitor kan veroorzaken.
Zie hieronder de aanbevolen ventilatiegebieden rond de monitor als deze is geïnstalleerd tegen de muur of op een
voet:
5
6
Reiniging
Maak de behuizing regelmatig met de meegeleverde doek schoon. U kunt een zacht wasmiddel gebruiken
om de vlek te verwijderen, in plaats van een krachtig wasmiddel dat de behuizing aantast.
Zorg er bij het schoonmaken op dat er geen schoonmaakmiddel in de behuizing terechtkomt. De
schoonmaakdoek mag niet te ruw zijn, omdat dit het scherm kan krassen.
Maak het voedingssnoer los voordat u het apparaat schoonmaakt.
7
Overige
Als het apparaat een vreemde geur, geluid of rook verspreidt, DIRECT de voedingsaansluiting losmaken en
contact opnemen met een Service Center.
Zorg dat de ventilatieopeningen niet worden geblokkeerd door een tafellaken of gordijn.
Stel de lcd-monitor niet bloot aan heftige trillingen of krachtige schokken tijdens het gebruik.
Sla niet op de monitor en laat het toestel niet vallen tijdens het gebruik of transport.
8
Instelling
Inhoud van de doos
a
dapter
HDMI
Niet alle signaalkabels (analoge, USB,DVI- en HDMI-kabels) zullen voor alle landen en regio's worden geleverd.
Raadpleeg uw lokale leverancier of AOC-filiaal ter bevestiging.
kabel
DV kabe
I
l
9
De standaard en voet installeren
Stel de voet als volgt op.
Monteren:
a. Plaats de monitor op een stevig oppervlak (bijvoorbeeld een tafel)
b. Houd de voet van de monitor met uw handen vast
c. Gebruik uw handen om de monitorvoet te vouwen als in de afbeelding
door de vergrendeling naar rechts te schuiven
d. Als de voet begint te vouwen, kunt u de vergrendeling loslaten (let op:
u moet een klik horen nadat de voet in de staande stand is gekomen,
zodat u zeker weet dat de voet vergrendeld is.)
e. Zet de monitor in de staande stand
10
De kijkhoek aanpassen
Voor een optimale weergave, raden wij u aan recht voor de monitor te gaan zitten en de monitor vervolgens af te
stellen in de hoek van uw voorkeur.
Houd de standaard zo vast dat de monitor niet kan kantelen wanneer u de kijkhoek van de monitor aanpast.
U kunt de kijkhoek van de monitor instellen van -3° tot 12°.
- 3
OPMERKING:
Raak het lcd-scherm niet aan als u de hoek wijzigt. Hierdoor kunt u het lcd-scherm beschadigen of breken.
12
11
De monitor aansluiten
Kabelaansluitingen op de achterkant van de monitor en de computer
2
1
HDMI 1 HDMI 2
HDMI 1
1.
HDMI 2
2.
Analoog (DB-15 VGA-kabel)
3.
Aansluiting oortelefoon
4.
5.
Voeding
Om de apparatuur te beschermen, moet u de pc en de lcd-monitor altijd uitschakelen voordat u ze aansluit.
1 Sluit de voedingskabel aan op de wisselstroomaansluiting op de achterkant van de monitor.
2 Sluit het ene uiteinde van de 15-pins D-subkabel aan op de achterkant van de monitor en sluit het andere
uiteinde aan op de D-sub-aansluiting van de computer.
3
op de HDMI-poort van de computer.
Sluit het ene uiteinde van de HDMI-kabel aan op de achterkant van de monitor en sluit het andere uiteinde aan
4
3
D-SUB DC-IN
5
4
Aansluiting oortelefoon: Deze poort is alleen
5
Schakel uw monitor en computer in.
Als uw monitor een beeld toont, is de installatie voltooid. Als er geen beeld is, raadpleeg dan Probleemoplossing.
beschikbaar wanneer een HDMI-kabel is
12
aangesloten.
De wandmontagearm bevestigen
Voorbereiding om een optionele wandmontagearm te installeren.
Deze monitor kan worden bevestigd op een wandmontagearm die afzonderlijk verkrijgbaar is. Koppel de voeding
los voordat u met deze procedure begint. Volg de onderstaande stappen:
1
Plaats de monitor op een stevig oppervlak (bijvoorbeeld een tafel)
2 Houd de voet van de monitor met uw handen vast
3 Gebruik uw handen om de monitorvoet te vouwen als in de afbeelding
door de vergrendeling naar rechts te schuiven
4 Als de voet begint te vouwen, kunt u de vergrendeling loslaten (let op:
u moet een klik horen nadat de voet in de gevouwen muurstand is
gekomen, zodat u zeker weet dat de voet vergrendeld is.)
5 Volg de instructies van de fabrikant om de wandmontagearm te monteren.
6 Monteer de wandmontagearm op de achterkant van de monitor. Lijn de gaten van de arm uit op de gaten in de
achterkant van de monitor.
7 Steek 4 schroeven in de gaten en maakt ze vast.
8 Sluit de kabels opnieuw aan. Raadpleeg de gebruikershandleiding die bij de optionele wandmontagearm is
geleverd, voor instructies over de bevestiging aan de muur.
Opmerking: de schroefgaten voor VESA-montage zijn niet voor alle modellen beschikbaar. Raadpleeg uw dealer of
de officiële afdeling van AOC.
13
Aanpassen
De optimale resolutie instellen
Windows Vista
Onder Windows Vista:
1 Klik op START.
2 Klik op CONFIGURATIESCHERM.
3 Klik op Vormgeving aan persoonlijke voorkeur aanpassen.
4 Klik op Persoonlijke instellingen
14
5 Klik op Beeldscherminstellingen.
6 Stel de SCHUIFBALK voor de resolutie in op 1920x1080.
15

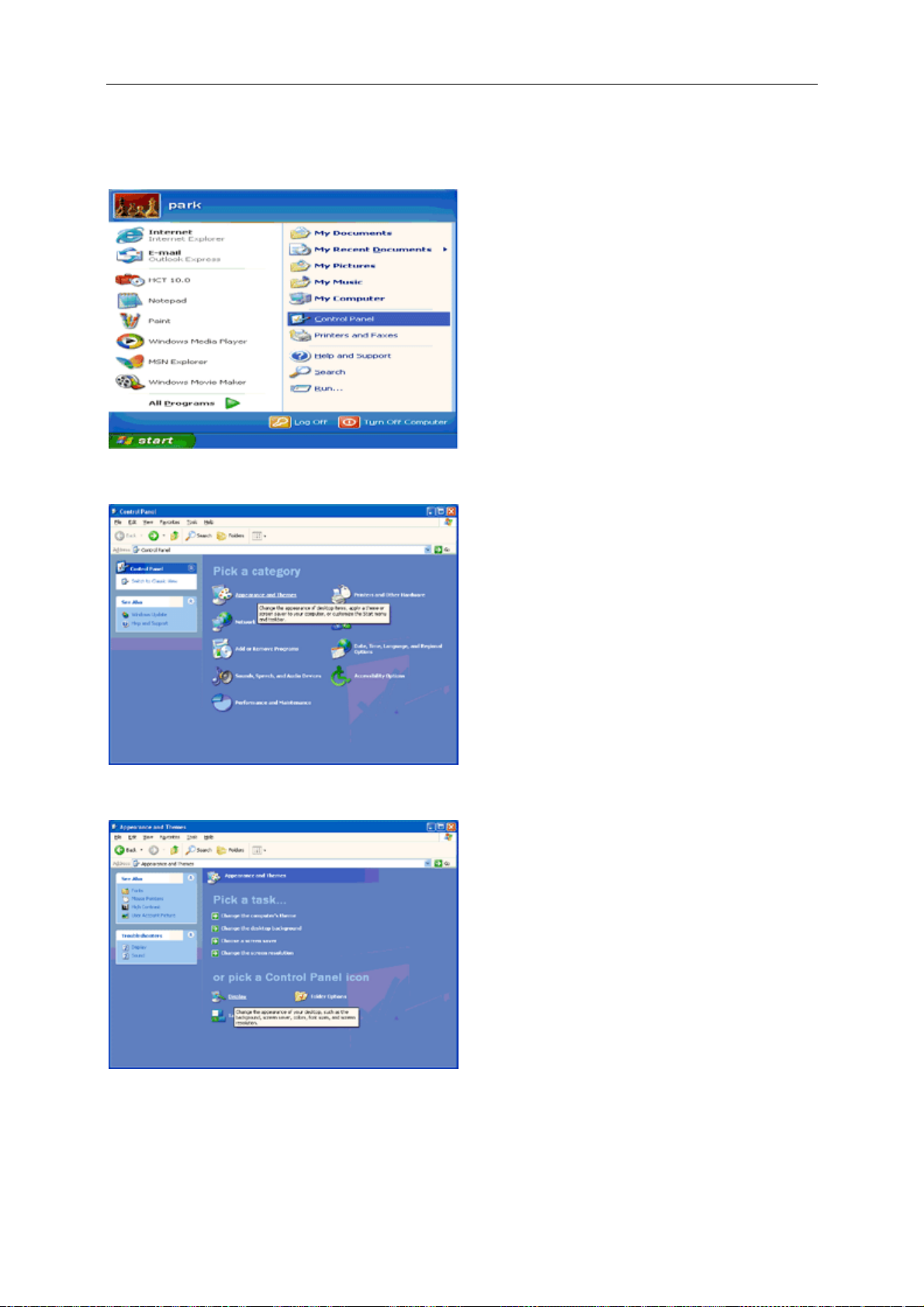

Windows XP
Onder Windows XP:
1 Klik op START.
2 Klik op INSTELLINGEN.
3 Klik op CONFIGURATIESCHERM.
4 Klik op Vormgeving en thema's.
5 Dubbelklik op BEELDSCHERM.
16
6 Klik op INSTELLINGEN.
7Stel de SCHUIFBALK voor de resolutie in op 1920x1080
Windows ME/2000
Onder Windows ME/2000:
1 Klik op START.
2 Klik op INSTELLINGEN.
3 Klik op CONFIGURATIESCHERM.
4 Dubbelklik op BEELDSCHERM.
5 Klik op INSTELLINGEN.
6 Stel de SCHUIFBALK voor de resolutie in op 1920x1080.
17
Sneltoetsen
Eco Modus/<
Voed i n g
Houd de Aan/uit-knop ingedrukt om de monitor uit te schakelen.
Sneltoets 4:3 of breedbeeldverhouding
Houd > ingedrukt terwijl er geen OSD wordt weergegeven om te schakelen tussen de beeldverhouding 4:3 of
breedbeeld.
(Als de schermgrootte van het product 4:3 is of
breedbeeld is, wordt de sneltoets uitgeschakeld
beschikbaar voor VGA-ingang). Bij HDMI-ingang,
volume te activeren. Druk op de knop omhoog of
knop Menu als bevestiging en om het OSD af te
Eco Modus/<
Houd de Eco-toets ingedrukt om de Eco Modus voor de helderheid te selecteren als een OSD-menu ontbreekt (de
sneltoets Eco Modus is mogelijk niet voor alle modellen beschikbaar).
4:3 of
Breedbeeld/rechts
Voed i n
/ >
Volume
als de resolutie van een ingangssignaal
voor het aanpassen en is deze alleen
drukt u doorlopend op de sneltoets om het
omlaag om de instelling te wijzigen. Druk op de
sluiten. Dit is alleen beschikbaar voor
Auto/Bron/Afsluiten
Menu/Ingaan
HDMI-ingang.
Auto/Bron/Afsluiten
Is het OSD gesloten houd de knop Auto/Bron dan ongeveer 2 seconden ingedrukt om automatisch te
configureren. (dit geldt alleen voor modellen met een of meer ingangen) . Is het OSD gesloten, dan dient
de knop Auto/Bron als hot-key voor de functie Bron (dit geldt alleen voor modellen met een of meer
ingangen) .Houd de knop Bron ingedrukt om de ingangsbron te tonen die in de berichtbalk staat,
druk op Menu/Enter om de geselecteerde bron te veranderen.
18
OSD-instellingen
Eenvoudige aanwijzingen op de besturingstoetsen.

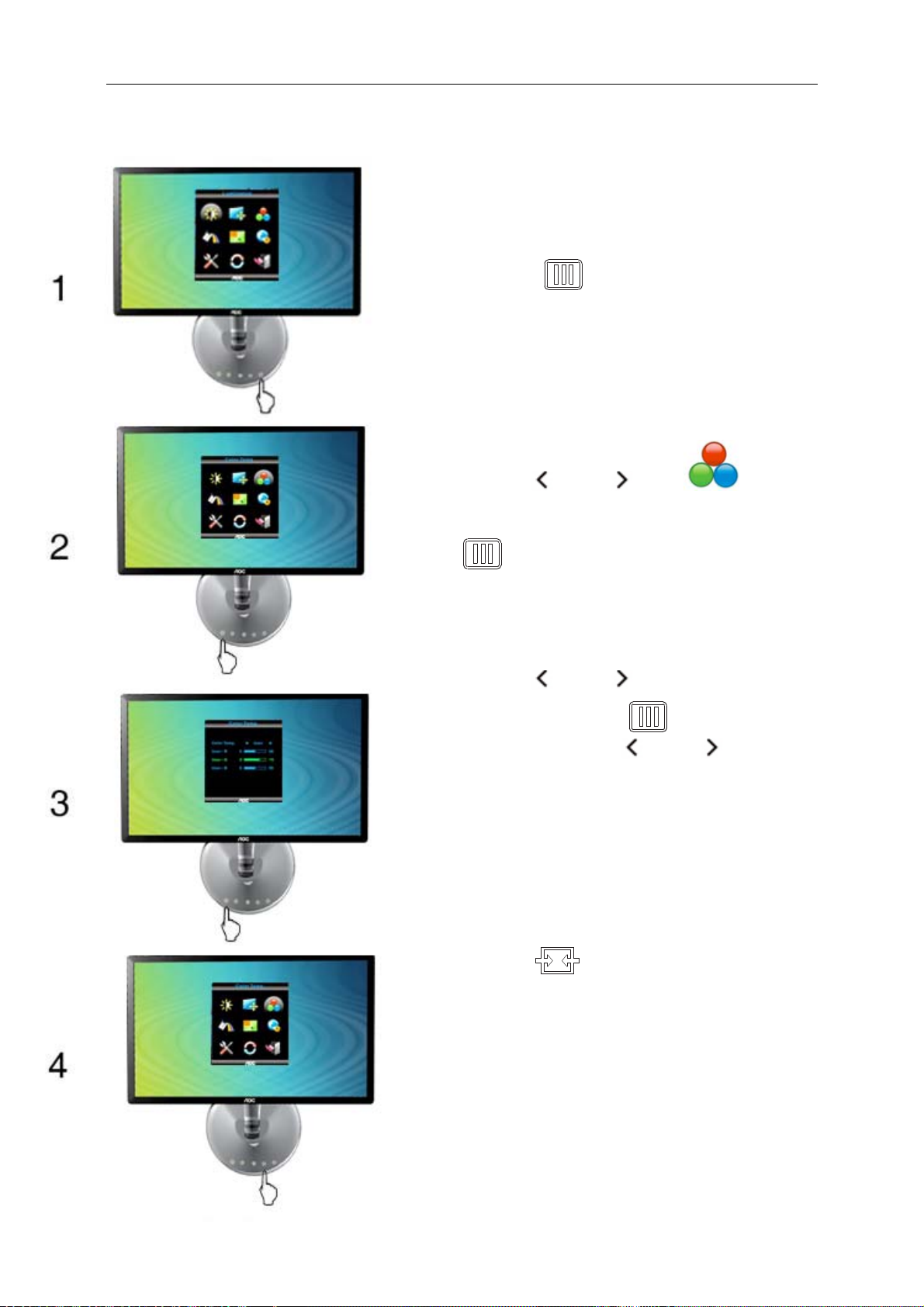

1) Druk op de knop MENU om het OSD-menu te activeren.
2) Druk op < of op > om door de functies te navigeren. Druk nadat de gewenste functie is gemarkeerd op de
MENU-knop om het submenu in te schakelen. Druk nadat de gewenste functie is gemarkeerd op de MENU-knop
om deze in te schakelen.
3) Druk op < of op > om de instellingen van de geselecteerde functie te wijzigen. Druk op < of op > om een andere
functie in het submenu te selecteren. Druk op AUTO om af te sluiten. Herhaal de stappen 2 en 3 als u een andere
functie wilt instellen.
4) OSD Lock Function: Houd om het OSD te vergrendelen de knop MENU ingedrukt terwijl de monitor is
uitgeschakeld en druk op de aan/uit-knop om de monitor in te schakelen. Houd om het OSD te ontgrendelen de
knop MENU ingedrukt terwijl de monitor is uitgeschakeld en druk op de aan/uit-knop om de monitor in te
schakelen.
Opmerkingen:
1) Als het product slechts één signaalingang heeft, is het onderdeel "Input Select" (Bron selecteren) uitgeschakeld.
2) Als de schermverhoudingen 4:3 zijn of de resolutie van het invoersignaal is breedbeeld, is het onderdeel "Image
Ratio" (Beeldverhouding) uitgeschakeld.
3) Als een van de functies DCR, Kleurversterking of Beeldversterking actief is, zijn de andere twee functies
uitgeschakeld.
19

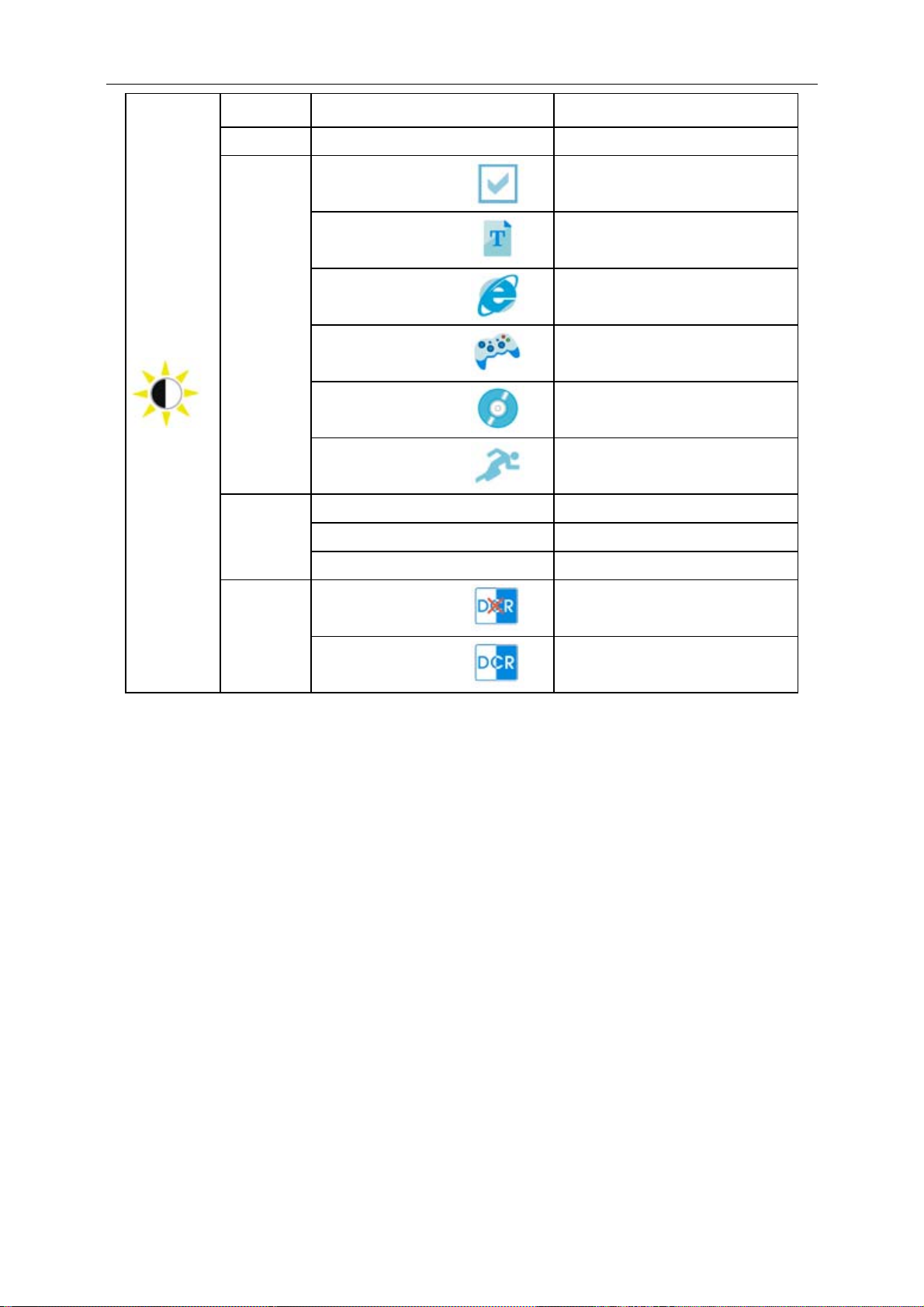

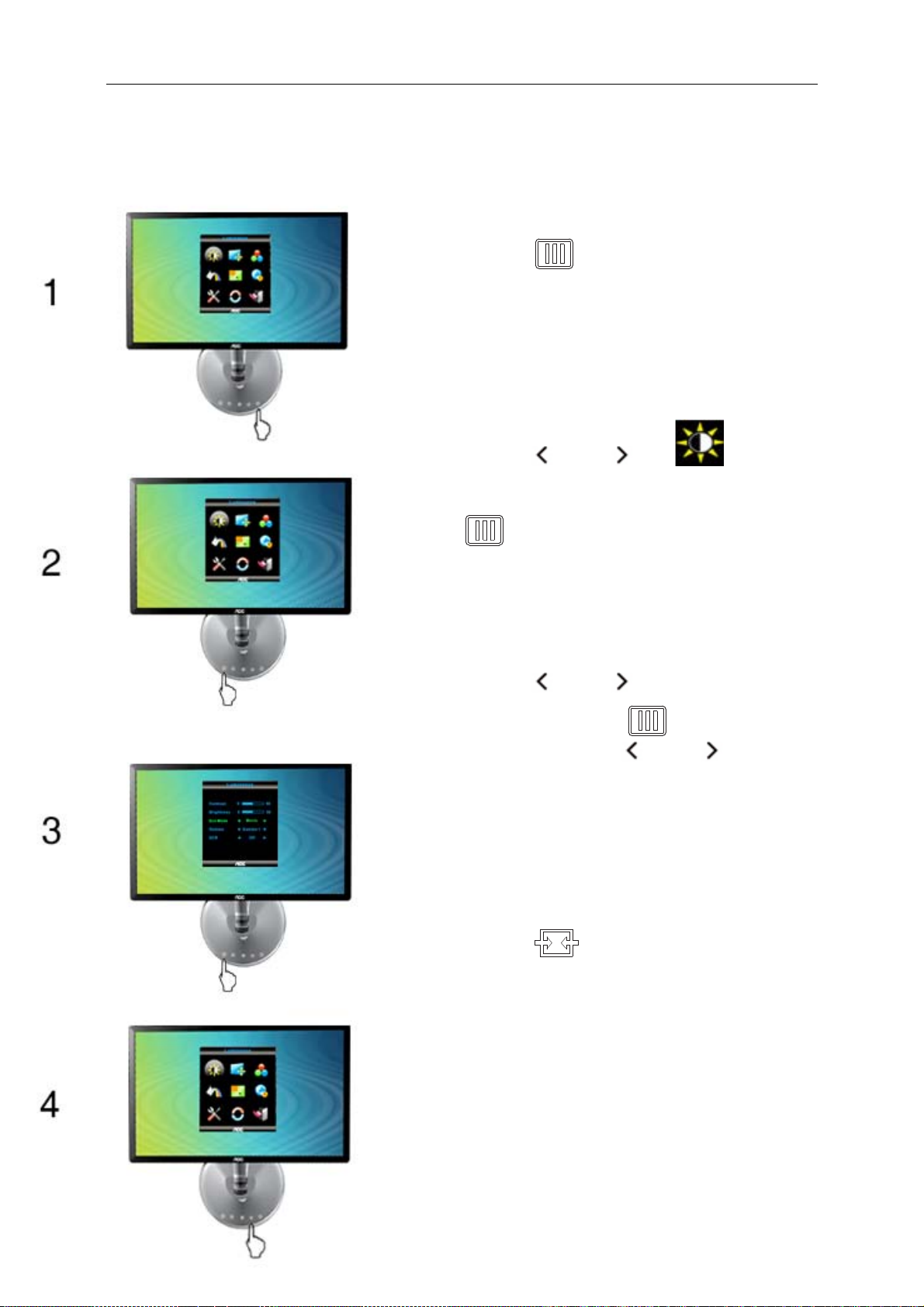

Helderheid
Press Menu to display MENU
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(Luminantie) te selecteren en druk op
om het menu te openen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
20
A
A
A
A
Helderheid 0-100
anpassing achtergrondverlichting
Contrast 0-100 Contrast van digitaal register.
Standaard
Tekst
Standaardmodus
Tekstmodus
Ecomodus
Gamma
Internet
Spel
Film
Sport
Gamma1
Gamma2
Internetmodus
Spelmodus
Filmmodus
Sportmodus
anpassen aan Gamma1
anpassen aan Gamma2
Gamma3
anpassen aan Gamma3
Dynamische contrastverhouding
DCR
Uit
uitschakelen
Dynamische contrastverhouding
Aan
inschakelen
21
Beeld instellen
Druk op (Menu) om het menu te
tonen.
Druk op of op om (Beeld
instellen) te selectoren en druk op
Press +/- select (Image picture), and Press
om het menu te openen.
Menu to enter
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
22
Klok 0-100
Scherpstelling 0-100
H. positie: 0-100
V. positie: 0-100
Pas de beeldklok aan om de ruis van de
verticale lijnen te beperken.
Pas de beeldfase aan om de ruis van de
horizontale lijnen te beperken
Pas de verticale positie van het beeld
aan.
Pas de horizontale positie van het beeld
aan.
23
Kleurtemperatuur
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(kleurtemperatuur) te selecteren en druk op
om het menu te openen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
24
Warm
Normaal
Koel
sRGB
6500K
7300K
9300K
Roep warme kleurtemperatuur op vanaf
EEPROM.
Normale kleurtemperatuur oproepen vanaf
EEPROM.
Roep koele kleurtemperatuur op vanaf
EEPROM.
SRGB-kleurtemperatuur oproepen vanaf
EEPROM.
rood Versterking rood van digitaal register
Gebruiker
groen Versterking groen van digitaal register.
blauw Versterking blauw van digitaal register
25
Kleurversterking
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(kleurversterking) te selecteren en druk op
om het menu te openen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
26
A
Compleet verbeteren aan of uit
Natuurlijke huidskleur aan of uit
Modus Compleet verbeteren uitschakelen of
inschakelen
Modus Natuurlijke huidskleur uitschakelen of
inschakelen
Groen veld aan of uit Modus Groen veld uitschakelen of inschakelen
Hemelsblauw aan of uit Modus Hemelsblauw uitschakelen of inschakelen
uto detectie aan of uit Modus Auto detectie uitschakelen of inschakelen
Demo aan of uit Demo uitschakelen of inschakelen
27
Beeldversterking
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(Beeldversterking) te selecteren en druk op
om het menu te openen.
Druk op of op om Bright Frame
(Heldere rand) te selecteren. Druk op "on"
(Aan) om Beeldversterking in te schakelen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
28
Beeldgrootte 14-100 Beeldgrootte aanpassen
Helderheid 0-100 Beeldhelderheid aanpassen
Contrast 0-100 Beeldcontrast aanpassen
H. positie: 0-100 Horizontale beeldpositie aanpassen
V. positie: 0-100 Verticale beeldpositie aanpassen
Helder beeld aan of uit Helder beeld uitschakelen of inschakelen
29

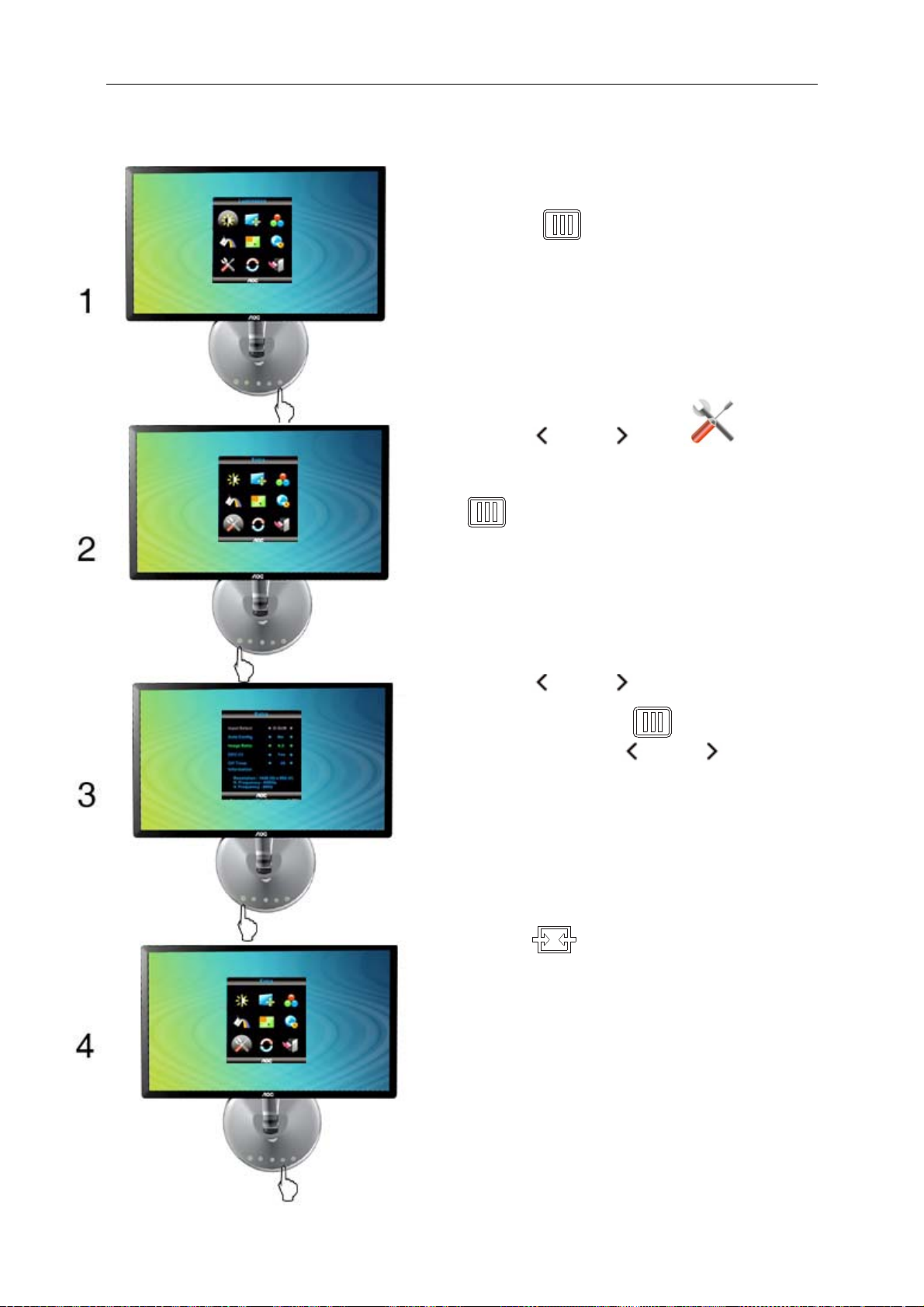

OSD-setup
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(OSD-setup) te selecteren en druk op
om het menu te openen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
30
H. positie: 0-100 Pas de verticale positie van het beeld OSD aan.
V. positie: 0-100 Pas de horizontale positie van het OSD aan.
Time-out 5-120 Pas de time-out van de OSD aan.
Transparentie 0-100 Stelt de transparantie van het OSD in
Taal De OSD-taal selecteren
31
Extra
Druk op (Menu) om het menu te
tonen.
Druk op of op om
(OSD-setup) te selecteren en druk op
om het menu te openen.
Druk op of op om het submenu te
selecteren, druk op om het menu te
openen en druk op of op om de
waarden in te stellen.
Druk op om af te sluiten.
32
Auto
Invoerselectie
Auto config ja of nee
Beeldverhouding Breedbeeld of 4:3
DDC-CI ja of nee
Informatie
Uit-timer
Analoog
HDMI 1/ HDMI 2
van 0 to 24 uur
Selecteren om automatisch het
ingangssignaal te detecteren
Analoge signaalbron als ingang
selecteren
Selecteer de signaalbron
HDMI 1/ HDMI 2 als ingang
Het beeld automatisch aanpassen naar
standaard
Selecteer breedbeeld- of 4:3-formaat
voor de beeldschermweergave
DDC-CI-ondersteuning
IN/UITSCHAKELEN
De informatie van de bron van het
hoofdbeeld en het subbeeld weergeven
Kies een tijdsduur waarna de monitor
wordt uitgeschakeld.
33

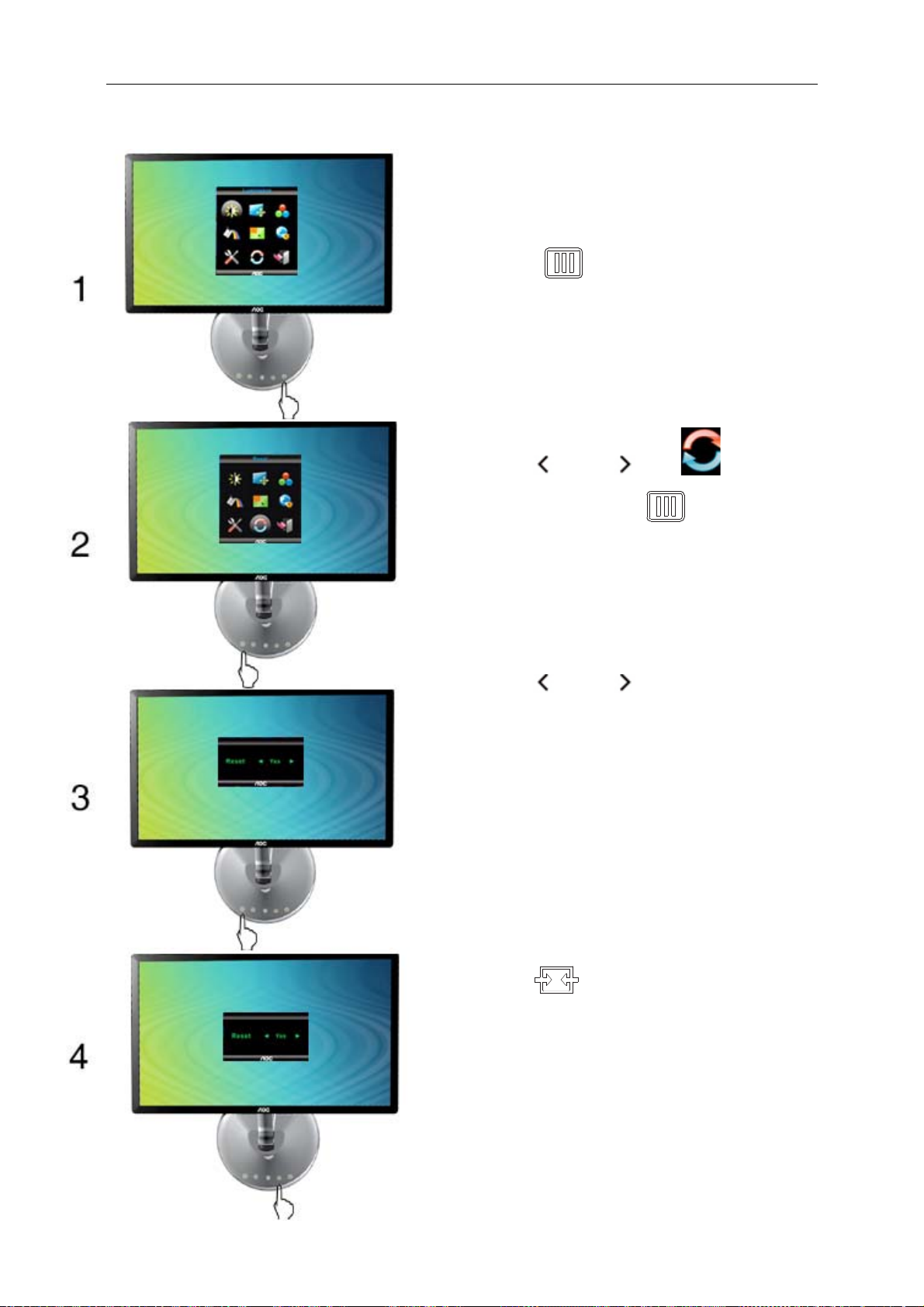

Reset
Druk op (Menu) om het menu te
tonen.
Druk op of op om (Reset) te
selecteren en druk op om het menu
te openen.
Druk op of op om Ja of Nee te
selecteren .
Druk op om af te sluiten.
34
Reset ja of nee Menu opnieuw instellen naar standaard
35

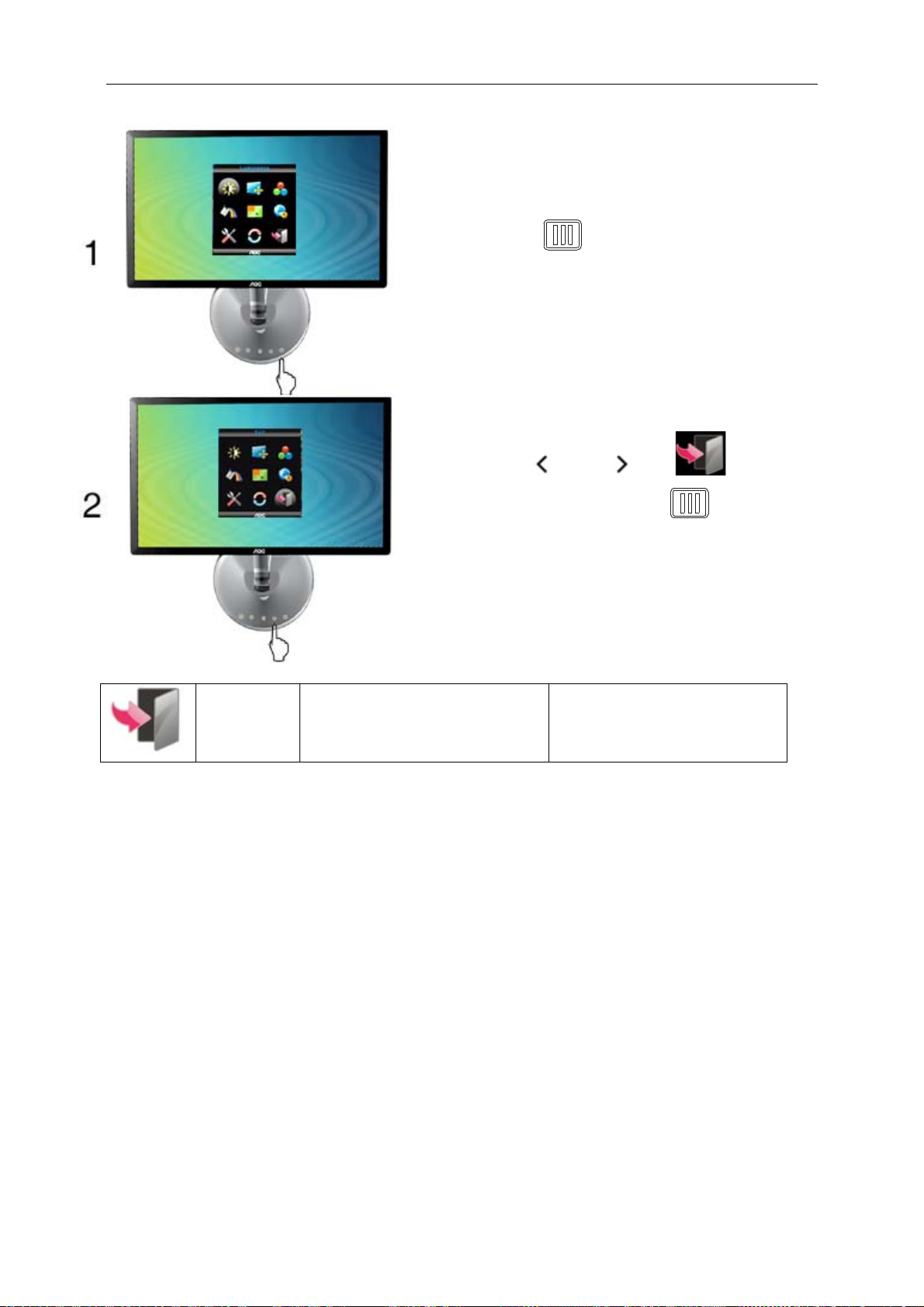

Afsluiten
Druk op (Menu) om het menu te
tonen.
Druk op of op om (Afsluiten)
te selecteren en druk op om af te
sluiten.
Afsluiten Sluit het OSD af
36

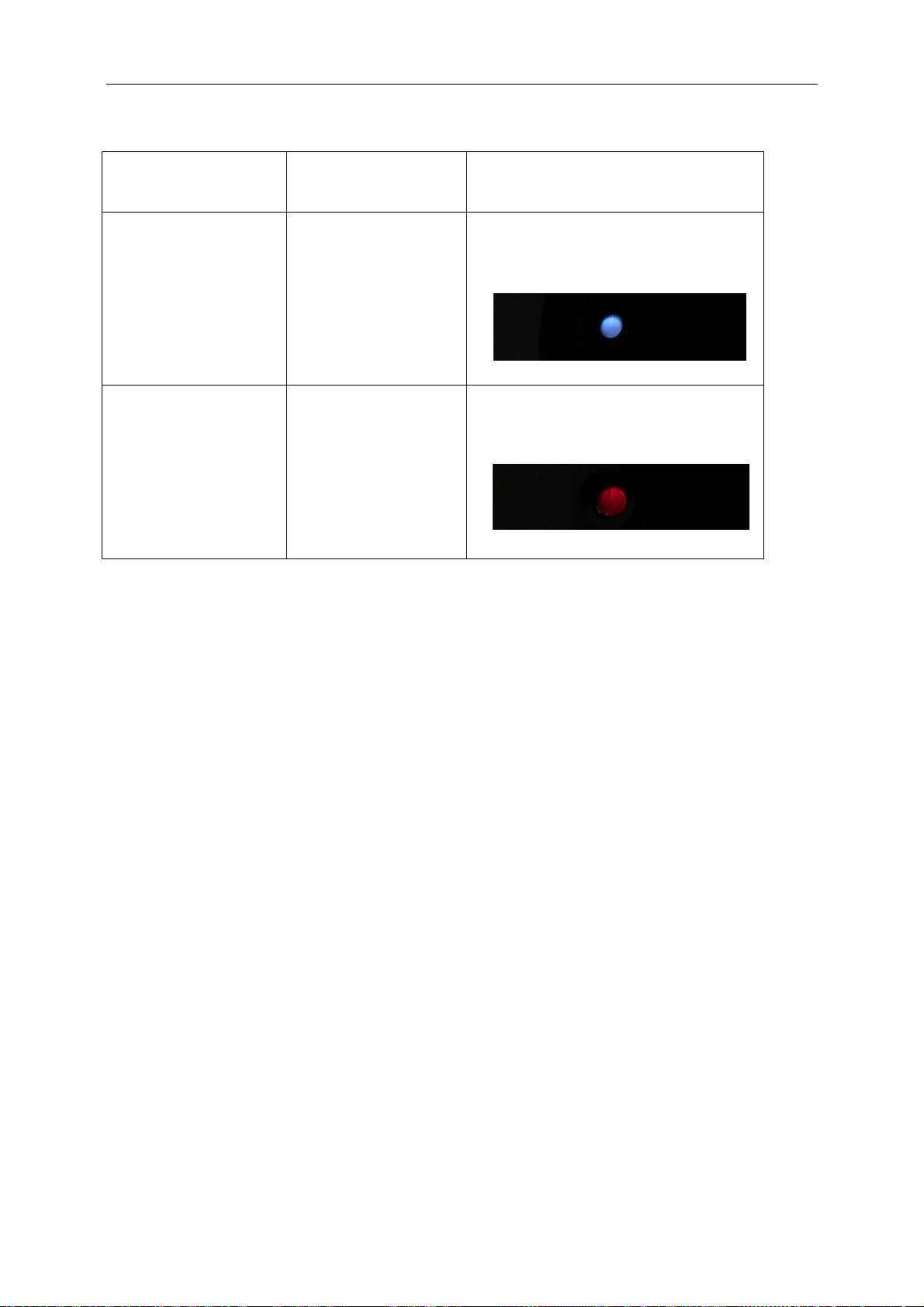

LED-indicator
Status
Modus volledig vermogen
Modus actief-uit
LED-kleur
witte
rood
37
Stuurprogramma
Monitorstuurprogramma
Windows 2000
1. Start Windows® 2000.
2. Klik op 'Start', wijs naar 'Settings', en klik op 'Control Panel'.
3. Klik twee keer op het pictogram 'Display'.
4. Kies de tab 'Settings' en klik op 'Advanced...'.
5. Kies 'Monitor'
- Is de knop 'Properties' niet actief, dan is uw monitor goed geconfigureerd. U kunt de installatie beëindigen.
- Is de knop 'Properties' actief, klik dan op de knop 'Properties' en volg de volgende stappen.
6. Klik op 'Driver', daarna op 'Update Driver...' en dan op de knop 'Next'.
7. Kies "Display a list of the known drivers for this device so that I can choose a specific driver", klik op 'Next' en op
'Have disk...'.
8. Klik op de knop 'Browse...' en kies het cd-station.
9. Klik op de knop 'Open' en op de knop 'OK'.
10. Kies het model van de monitor, klik op de knop 'Next' en nogmaals op 'Next'.
11. Klik op de knop 'Finish' en daarna op de knop 'Close'.
Ziet u het venster "Digital Signature Not Found", klik dan op de knop 'Yes'.
Windows ME
1. Start Windows® Me.
2. Klik op 'Start', wijs naar 'Settings', en klik op 'Control Panel'.
3. Klik twee keer op het pictogram 'Display'.
4. Kies de tab 'Settings' en klik op 'Advanced...'.
5. Kies de knop 'Monitor' en klik op de knop 'Change...'.
6. Kies "Specify the location of the driver(Advanced)" en klik op de knop 'Next'.
7. Kies "Display a list of all the drivers in a specific location, so you can select the driver you want.", klik op 'Next' en
klik op 'Have Disk...'.
8. Klik op de knop 'Browse...', kies het cd-station en klik op de knop 'OK' button.
9. Klik op de knop 'OK', kies het model van de monitor, klik op de knop 'Next' en nogmaals op 'Next'
10. Klik op de knop 'Finish' en tenslotte op 'Close'.
38

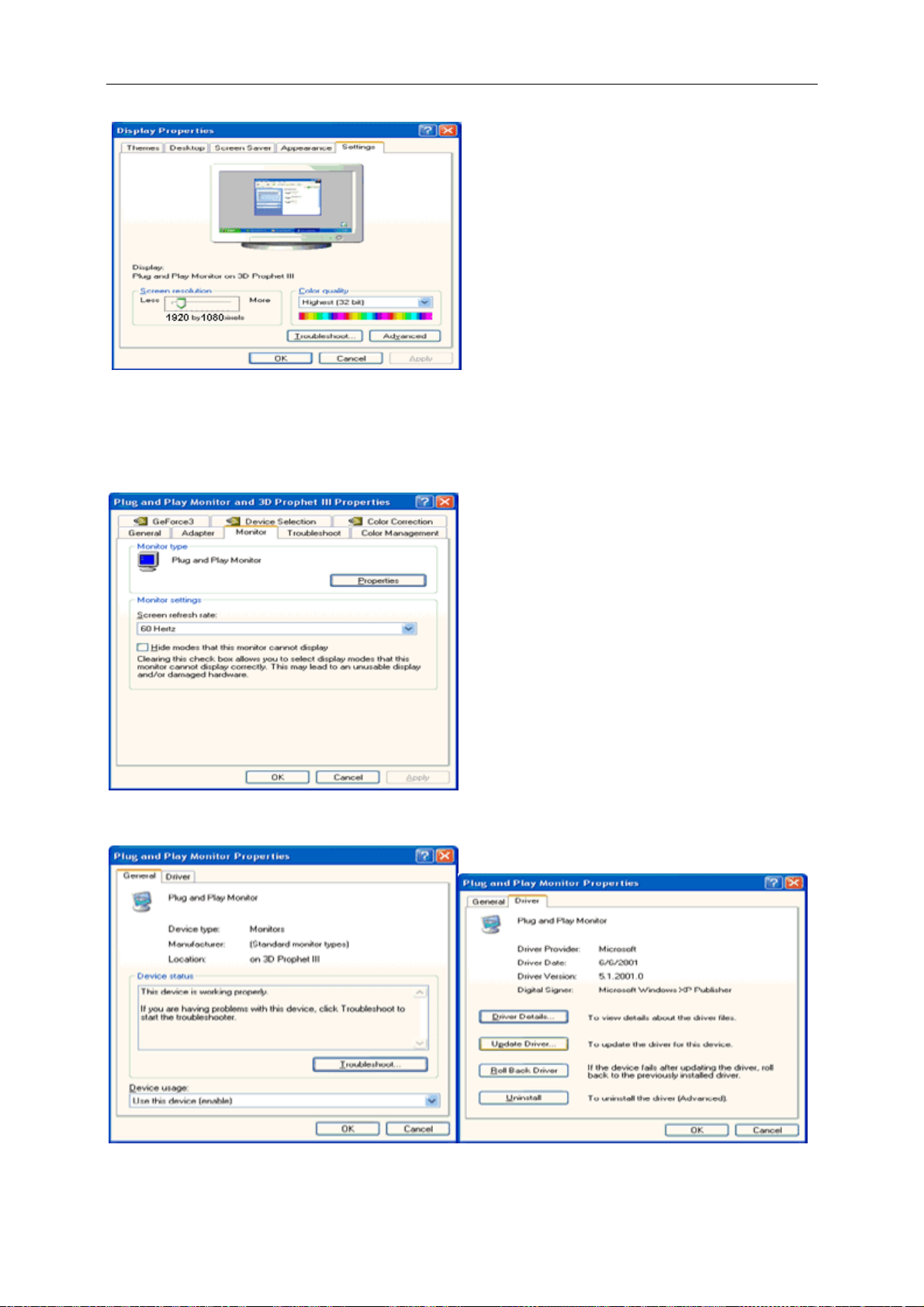

Windows XP
1. Start Windows® XP .
2. Klik op de knop 'Start' en klik vervolgens op 'Configuratiescherm'.
3. Selecteer en klik op de categorie 'Vormgeving en thema's'.
4. Klik op het item 'Beeldscherm'.
39
5. Selecteer het tabblad 'Instellingen' en klik vervolgens op de knop 'Geavanceerd'.
6. Selecteer het tabblad 'Beeldscherm'.
- Als de knop 'Eigenschappen' inactief is, betekent dit dat uw monitor juist is geconfigureerd. Stop de installatie.
- Als de knop 'Eigenschappen' actief is, klikt u op deze knop.
Volg de onderstaande stappen.
7. Klik op het tabblad 'Stuurprogramma' en klik vervolgens op de knop 'Stuurprogramma bijwerken...'.
40

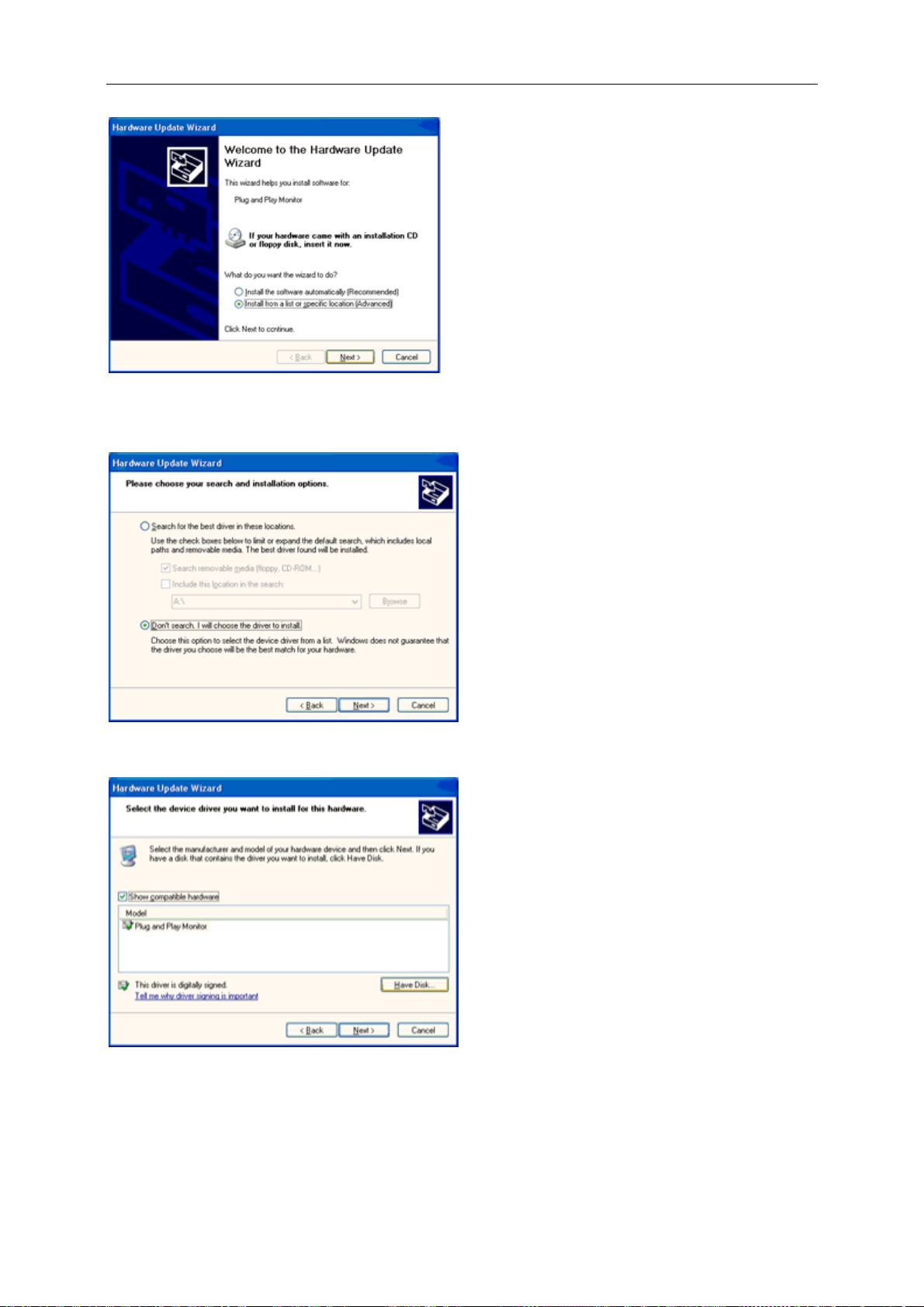

8. Selecteer het keuzerondje 'Ik wil zelf kiezen (geavanceerd)' en klik daarna op de knop 'Volgende'.
9. Selecteer het keuzerondje 'Niet zoeken. Ik bepaal zelf welk stuurprogramma ik wil installeren.' Klik daarna op de
knop 'Volgende'.
10. Klik op 'Have disk...' en daarna op 'Browse...'. Kies vervolgens de correcte drive (F: als dit de CD-ROM drive is).
11. Klik op 'Open', daarna op 'OK'.
12. Kies uw monitormodel en klik op 'Next'.
- Indien u de melding 'has not passed Windows® Logo testing to verify its compatibility with Windows® XP' te zien
krijgt, klikt u op 'Continue Anyway'.
13. Klik op 'Finish', daarna op 'Close'.
14. Klik op 'OK', en daarna nogmaals op 'OK' om het dialoogvenster Display_Properties te .
41
Windows Vista
1. Klik op "Start" en "Configuratiescherm". Dubbelklik vervolgens op "Vormgeving aan persoonlijke voorkeur
aanpassen".
2. Klik op "Persoonlijke instellingen" en vervolgens op "Beeldscherminstellingen".
3. Klik op "Geavanceerde instellingen...".
42
4. Klik op "Eigenschappen" op het tabblad "Beeldscherm". Als de knop "Eigenschappen" is gedeactiveerd,
betekent dit dat de configuratie voor uw monitor voltooid is. De monitor kan worden gebruikt zoals deze is.
Als het bericht "Windows heeft het volgende nodig..." wordt weergegeven, zoals in de onderstaande afbeelding,
klikt u op "Doorgaan".
5. Klik op "Stuurprogramma bijwerken..." op het tabblad "Stuurprogramma" .
6. Schakel het selectievakje "Op mijn computer naar stuurprogramma's zoeken" in en klik op "Ik wil kiezen uit een
lijst met apparaatstuurprogramma's op mijn computer".
7. Klik op de knop 'Schijf...', klik vervolgens op de knop "Bladeren..." en selecteer het geschikte station F:\Driver
(cd-romstation).
8. Selecteer uw monitormodel en klik op de knop "Volgende".
9. Klik op "Sluiten" → "Sluiten" → "OK" → "OK" op de volgende schermen die achtereenvolgens worden
weergegeven.
43
Windows 7
1.Start Windows® 7
2.Klik op de knop 'Start' en daarna op 'Configuratiescherm'.
3. Klik op het pictogram 'Beeld'.
4.Klik op de knop “Beeldinstellingen veranderen”.
44
5.Klik op de knop “Geavanceerde instellingen”.
6.
Klik op de tab “Monitor” en daarna op de knop “Eigenschappen”.
7.Klik op de tab “Stuurprogramma”.
45
8. Open het venster "Update Driver Software-Generic PnP Monitor" door te klikken op “Stuurprogramma
bijwerken... “en klik daarna op de knop "Op mijn computer zoeken naar stuurprogramma".
9. Selecteer "Laat mij kiezen uit een lijst van stuurprogramma’s op mijn computer".
10. Klik op de knop “Diskette”. Klik op de knop “Bladeren” en navigeer naar de volgende map:
X:\Driver\modulenaam (waarin X de letter is van het cd-station).
46
11. Selecteer het bestand "xxx.inf" en klik op de knop “Openen”. Klik op de knop “OK”.
12. Selecteer het model van de monitor en klik op de knop “Volgende”. De bestanden worden van de cd naar de
harde schijf gekopieerd.
13. Sluit alle open vensters en verwijder de cd.
14. Herstart het systeem. Het systeem zal automatisch de maximale vernieuwingsfrequentie kiezen en de
bijbehorende profielen voor de kleurovereenkomst.
47
i-Menu
Welkom bij de “i-Menu”-software van AOC. i-Menu maakt het makkelijk om de instellingen van de monitor te
veranderen met menu’s op het scherm in plaats van met de OSD-knoppen op de monitor. Klik hier om de software
in te stellen. Om de installatie te voltooien volgt u de installatiegids .
48
e-Saver
Welkom bij AOC e-Saver, de energiebeheersoftware voor monitors! De e-Saver van AOC biedt intelligentie
uitschakelfuncties (Smart Shutdown) voor uw monitoren en zorgt ervoor dat uw monitor tijdig kan uitschakelen
wanneer uw pc in een bepaalde status is (aan, uit, slaapstand of schermbeveiliging). De werkelijke tijd voor het
uitschakelen is afhankelijk van uw voorkeuren (zie onderstaand voorbeeld).
Klik op "driver/e-Saver/setup.exe" om het installeren van de e-Saver-software te starten. Volg de installatiewizard
om de installatie van de software te voltooien.
In elk van de vier pc-statussen kunt u de gewenste tijd (in minuten) kiezen tot uw monitor automatisch wordt
uitgeschakeld. Het bovenstaande voorbeeld geeft het volgende aan:
1) De monitor wordt nooit uitgeschakeld wanneer de pc wordt ingeschakeld.
2) 5 minuten nadat de pc wordt uitgeschakeld, wordt de monitor automatisch uitgeschakeld.
3) 10 minuten nadat de pc naar de slaapstand of stand-by is gegaan, wordt de monitor automatisch uitgeschakeld.
4) 20 minuten nadat de schermbeveiliging is verschenen, wordt de monitor automatisch uitgeschakeld.
U kunt op "RESET" klikken om e-Saver in te stellen naar de standaardinstellingen zoals hieronder weergegeven.
49

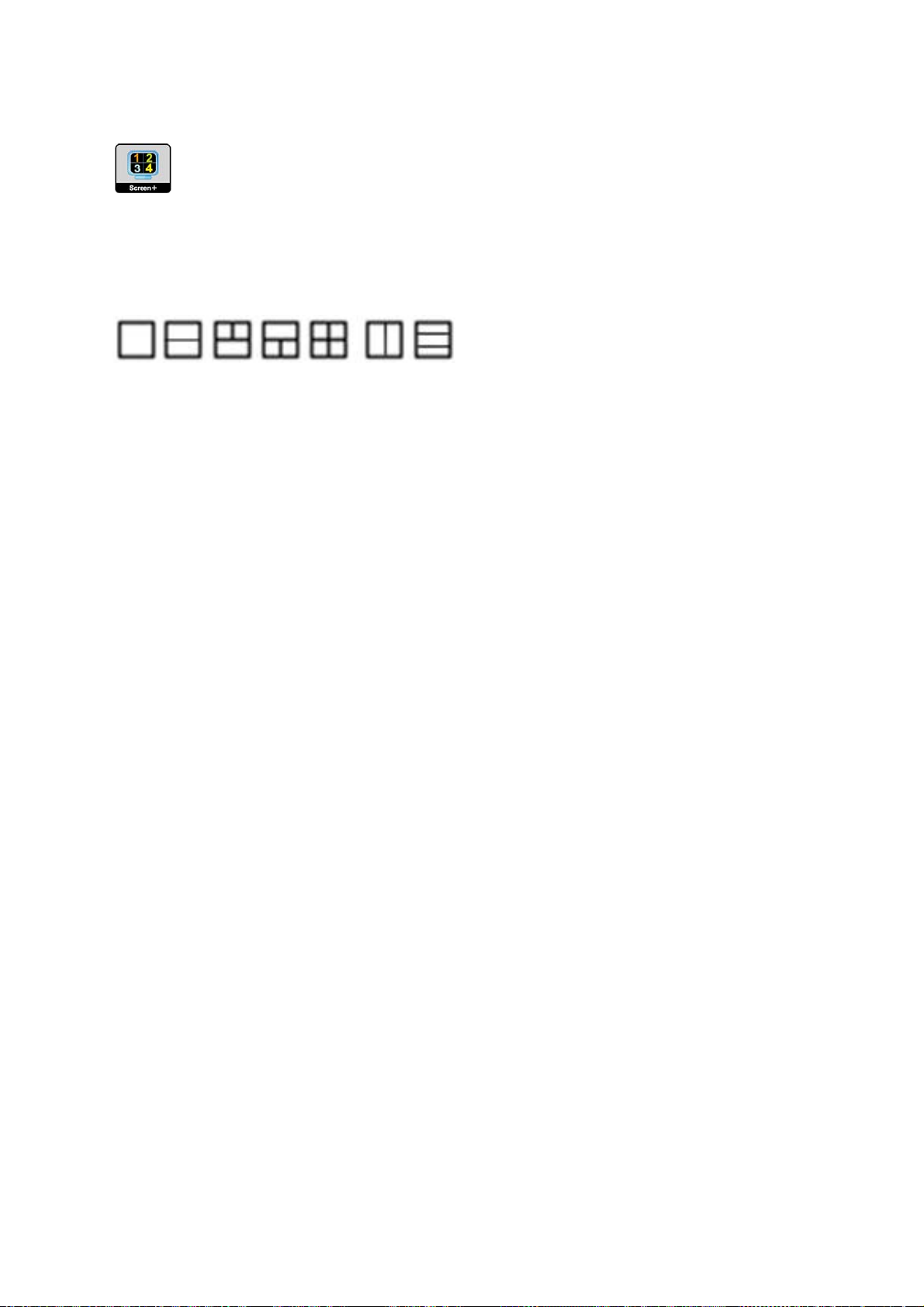

Screen+
Welkom bij de “ ”-software van AOC.
te splitsen. Het splitst het bureaublad
alleen maar het venster naar het
ondersteunt weergave op
installatiesoftware om het te
Scherm+
in verscheidene vakken, elk met een ander venster. U hoeft
corresponderende vak te slepen om het te kunnen benaderen. Het
meerdere schermen om uw werk te vergemakkelijken.
installeren.
Scherm+ software is een hulpmiddel om het bureaublad
Volg de
50
Problemen oplossen
Probleem & vraag
De voedings-led is niet aan
Geen beelden op het scherm
Het beeld is wazig en er is een
probleem met beeldschaduw
Mogelijke oplossingen
Controleer of de voedingsknop op ON (AAN) staat en of de voedingskabel
goed is aangesloten op een geaarde wandcontactdoos en de monitor.
Is het voedingssnoer correct aangesloten?
Controleer de aansluiting van de voeding en het snoer.
Is de kabel correct aangesloten?
(Verbonden met de D-sub kabel)
Controleer de DB-15 aansluiting.
(Verbonden met de DVI-kabel)
Controleer de DVI-aansluiting.
* DVI-invoer is niet voor elk model beschikbaar.
Als de voeding is ingeschakeld, herstart u de computer zodat het
beginscherm verschijnt.
Als het eerste scherm (aanmeldingsscherm) verschijnt, start u de computer
op in de toepasselijke modus (de veilige modus voor Windows ME/XP/2000)
en wijzigt u vervolgens de frequentie van de videokaart.
(Raadpleeg De optimale resolutie instellen)
Als het eerste scherm (aanmeldingsscherm) niet verschijnt, neem dan
contact op met het Servicecentrum of uw dealer.
Verschijnt "Invoer niet ondersteund"op het scherm?
U kunt dit bericht zien wanneer het signaal van de videokaart de maximale
resolutie en frequentie waarmee de monitor kan omgaan, overschrijdt.
Stel de maximale resolutie en frequentie in waarmee de monitor goed kan
omgaan.
Controleer of de stuurprogramma's van de AOC-monitor zijn geïnstalleerd
(stuurprogramma's voor AOC-monitors zijn beschikbaar op: hier)
Pas de instellingen voor het contrast en de helderheid aan.
Indrukken voor automatisch instellen.
Zorg ervoor dat u geen verlengkabel of switchbox gebruikt. Wij raden u aan
de monitor rechtstreeks aan te sluiten op de uitgang van de videokaart op de
achterkant.
51
Het beeld springt op en neer,
flikkert of er zijn golfpatronen
zichtbaar
De monitor is vastgelopen in
de "modus Actief-uit"
Een van de primaire kleuren
(rood, groen of blauw)
ontbreekt
Het beeld op het scherm is
niet correct gecentreerd of
heeft niet het correcte formaat
Het beeld vertoont afwijkende
kleuren (het wit ziet er niet wit
uit)
Horizontale of verticale
storingen op het scherm
Verplaats elektrische apparaten die elektrische storingen kunnen
veroorzaken zo ver mogelijk van de monitor vandaan.
Gebruik de maximale vernieuwingsfrequentie die uw monitor ondersteunt
met de resolutie die u gebruikt.
De voedingsschakelaar van de computer moet ingeschakeld zijn.
De videokaart van de computer moet stevig in de sleuf zijn geplaatst.
Controleer of de videokabel van de monitor correct is aangesloten op de
computer.
Inspecteer de videokabel van de monitor en kijk of er geen pinnetjes
gebogen zijn.
Controleer of uw computer operationeel is door op de toets CAPS LOCK op
het toetsenbord te drukken terwijl u de LED van de CAPS LOCK in het oog
houdt. De LED moet OPLICHTEN of DOVEN nadat u op de toets CAPS
LOCK hebt gedrukt.
Inspecteer de videokabel van de monitor en kijk of er geen pinnetjes
gebogen zijn.
Controleer of de videokabel van de monitor correct is aangesloten op de
computer.
Pas de horizontale en verticale positie aan of druk op de sneltoets (AUTO).
Pas de RGB-kleuren aan of selecteer de gewenste kleurtemperatuur.
Gebruik de afsluitmodus van Windows 95/98/2000/ME/XP Stel CLOCK en
FOCUS in.
Indrukken voor automatisch instellen.
52
Specificaties
Algemene specificaties
LCD-scherm
Resolutie
Modelnummer
Aandrijfsysteem TFT kleuren-LED
Weergeefbaar beeldformaat 58.42 cm diagonaal
Pixelpitch 0.265mm (H) x 0.265mm (V)
Video R, G, B analoge interface
Afzonderlijk synchroniseren H/V TTL
Weergavekleuren 16.7M kleuren
Dotklok 148.5 MHz
Horizontaal scanbereik 30 kHz - 83 kHz
Horizontaal scanformaat
(maximum)
Verticaal scanbereik 55 Hz - 75Hz
Verticaal scanformaat
(maximum)
Optimale vooraf ingestelde
resolutie
Hoogste vooraf ingestelde
resolutie
e2343F2 /e2343F2k
,DVI-D
509.2mm
286.4mm
1920x1080 (60 Hz)
1920x1080 (60 Hz)
Plug & Play VESA DDC2B/CI
Ingangsaansluiting
Ingang videosignaal
Voedingsbron 100-240VAC, 50/60Hz
Stroomverbruik
Aansluitingstype
Type signaalkabel Afneembaar
Afmetingen en gewicht:
Fysieke
Kenmerken
Omgeving Temperatuur:
Hoogte (met voetstuk)
Breedte
Diepte
Gewicht (monitor alleen)
D-sub 15-pins /
Analoog: 0,7Vp-p (standaard), 75 OHM, ,TMDS
Actief < 30 W
Stand-by < 0.5 W
15-pins mini D-Sub /
404.6 mm
547.2 mm
182.4 mm
2.85 kg
53
HDMI
HDMI
(standaard)
HDMI
VGA
VGA
VGA
In werking 0° tot 40°
Niet in werking -25°tot 55°
Vochtigheid:
In werking 10% tot 85% (niet-condenserend)
Niet in werking 5% tot 93% (niet-condenserend)
Hoogte:
In werking 0~ 3,658m (0~ 12,000 ft )
Niet in werking 0~ 12,192m (0~ 40,000 ft )
Vooraf ingestelde weergavemodi
VOET
SVGA
SVGA
SVGA
SVGA
XGA
XGA
XGA
SXGA
SXGA
WXGA+
WXGA+
WSXGA
WUXGA
RESOLUTIE
640x480@60Hz 31.469 59.940
640x480@72Hz 37.861 72.809
640x480@75Hz 37.500 75.00
800x600@56Hz 35.156 56.250
800x600@60Hz 37.879 60.317
800x600@72Hz 48.077 72.188
800x600@75Hz 46.875 75.000
1024x768@60Hz 48.363 60.004
1024x768@70Hz 56.476 70.069
1024x768@75Hz 60.023 75.029
1280x1024@60Hz 63.981 60.020
1280x1024@75Hz 79.976 75.025
1440x900@60Hz 55.935 59.887
1440x900@60Hz 55.469 59.901
1680x1050@60Hz 65.290 59.954
1680x1050@60Hz 64.674 59.883
1920x1080@60HZ 67.5 59.934
Horizontale
frequentie
(kHz)
Verticale
frequentie (Hz)
54
Pintoewijzingen

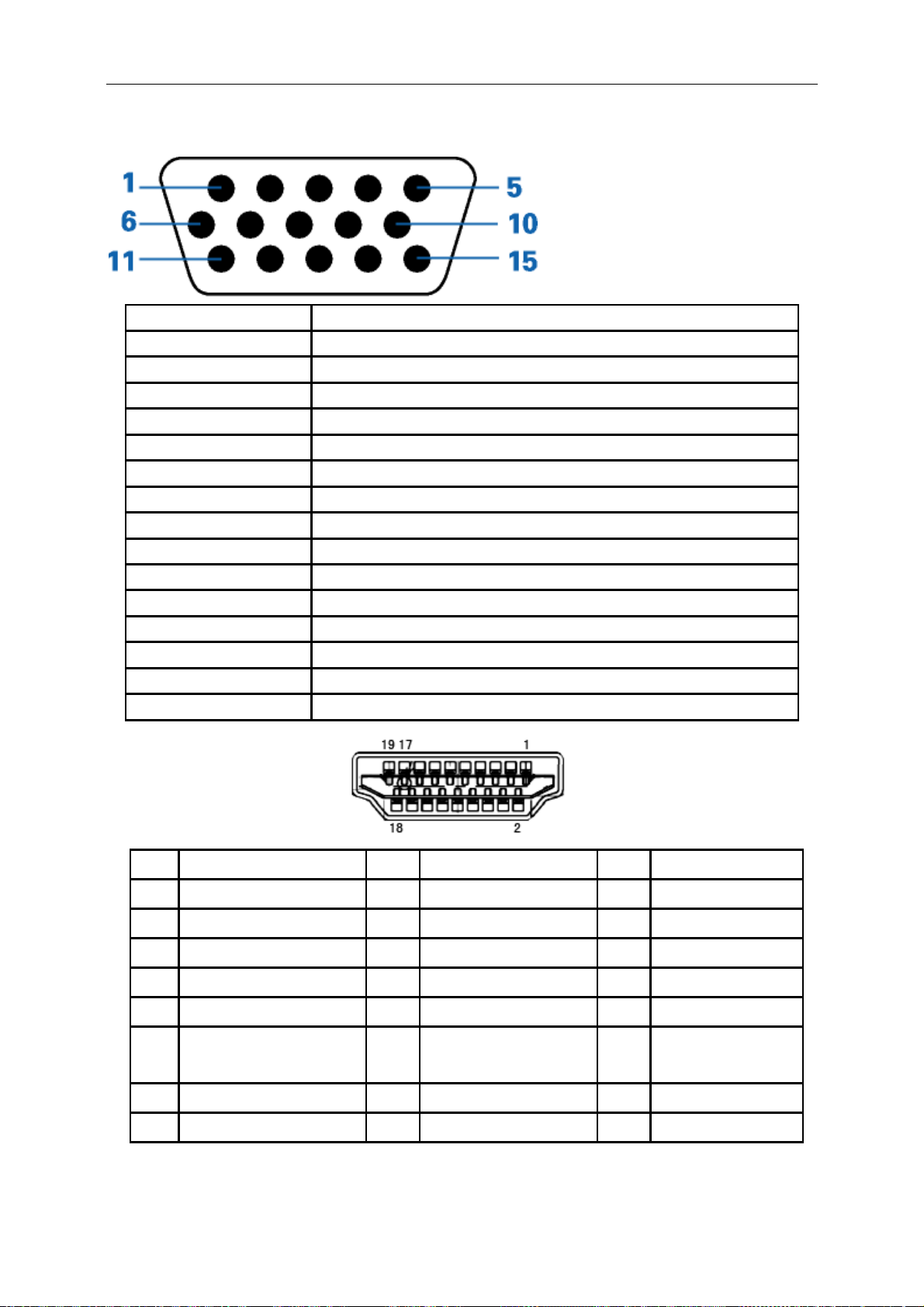

Pinnummer 15-pins-zijde van de signaalkabel
1 Video-Rood
2 Video-Groen
3 Video-Blauw
4 N.C.
5 Detectiekabel
6 GND-R
7 GND-G
8 GND-B
9 +5V
10 Aarding
11 N.C.
12 DDC-seriële gegevens
13 H-sync
14 V-sync
15 DDC-seriële klok
Pinnr. Signaalnaam Pinnr. Signaalnaam Pinnr. Signaalnaam
1 TMDS-data 2+ 9 TMDS-data 0 17 DDC/CEC-aarding
2 TMDS-data 2 afgeschermd 10
3 TMDS-data 2 11 TMDS-klokafscherming 19 Hot-plug detectie
4 TMDS-data 1+ 12 TMDS-klok
5 TMDS-data 1afgeschermd 13 CEC
6 TMDS-data 1 14 voorbehouden
7 TMDS-data 0 + 15 SCL
8 TMDS-data 0afgeschermd 16 SDA
TMDS-klok +
(N.V. op apparaat)
55
18 +5V vermogen
Plug and Play
Deze monitor is uitgerust met VESA DDC2B-capaciteiten volgens de VESA DDC-STANDAARD. Hiermee kan de
monitor het hostsysteem op de hoogte brengen van zijn identiteit en, afhankelijk van het gebruikte DDC-niveau,
extra informatie doorgeven met betrekking tot zijn weergavecapaciteiten.
DDC2B is een bidirectioneel gegevenskanaal op basis van het I2C-protocol. De host kan EDID-gegevens
aanvragen via het DDC2B-kanaal.
56
Voorschriften
FCC-verklaring
FCC-verklaring Klasse B radiofrequentiestoringen WAARSCHUWING: (VOOR FCC-GECERTIFICEERDE
MODELLEN)
OPMERKING:Dit apparaat is getest en voldoet aan de beperkingen voor een Klasse B digitaal apparaat conform
Deel 15 van de FCC-voorschriften. Deze beperkingen zijn vastgesteld om een redelijke beveiliging te bieden tegen
schadelijke storingen in een particuliere installatie. Dit apparaat genereert, gebruikt en kan radiofrequentie-energie
uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing
veroorzaken in radiocommunicatie. Er is echter geen garantie dat er geen storing zal optreden in een particuliere
installatie. Als dit apparaat toch schadelijke storingen veroorzaakt aan radio- of televisieontvangst, wat kan worden
vastgesteld door het apparaat in en uit te schakelen, moet de gebruiker deze storing proberen te corrigeren door
een of meer van de volgende maatregelen te nemen:
Wijzig de oriëntatie of verplaats de ontvangstantenne.
Vergroot de afstand tussen de apparatuur en de ontvanger.
Sluit het apparaat aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
Raadpleeg de leverancier of een ervaren radio/tv-technicus voor hulp.
OPMERKING:
De wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de
naleving, kunnen de bevoegdheid van de gebruiker om het apparaat te bedienen nietig verklaren.
Om aan de emissiebeperkingen te voldoen, moet gebruik worden gemaakt van afgeschermde interfacekabels en
een wisselstroomkabel.
De fabrikant is niet verantwoordelijk voor enige radio- of tv-storing die wordt veroorzaakt door onbevoegde
wijziging van dit apparaat. Het oplossen van dergelijke storingen valt onder de verantwoordelijkheid van de
gebruiker. Het oplossen van dergelijke storingen valt onder de verantwoordelijkheid van de gebruiker.
57
WEEE-verklaring
Verwijderen van afval van apparatuur door gebruikers in particuliere huishoudens in de Europese Unie.
Dit symbool op het product of zijn verpakking geeft aan dat dit product niet mag worden weggegooid bij het
huishoudelijk afval. Het verwijderen van afval van apparatuur is uw verantwoordelijkheid en u dient dit af te geven
bij een aangegeven inzamelpunt voor de recycling van afval van elektrische en elektronische apparatuur. Dankzij
de afzonderlijke inzameling en recyclage van afvalmaterialen worden de natuurlijke bronnen bewaard en wordt het
apparaat gerecycleerd op een manier die de menselijke gezondheid en het milieu beschermt. Voor meer informatie
over de plaats waar u het afvalmateriaal kunt afgeven voor het recyclen, kunt u contact opnemen met uw lokaal
stadsbestuur, het afvalverwerkingsbedrijf voor huishoudelijk afval of de winkel waar u het product hebt gekocht.
.
58
Service
BEPERKTE GARANTIE 3 JAAR*
AOC-kleurenmonitor die binnen Europa zijn verkocht
AOC International (Europe) GmbH garandeert dat dit product vrij is van defecten in materiaal en vakmanschap
voor een periode van drie (3) jaar vanaf de datum van de oorspronkelijke aankoop door de klant. Tijdens deze
periode zal AOC International (Europe) GmbH, volgens haar voorkeur, het defecte product repareren met nieuwe
of aangepaste onderdelen of het product vervangen door een nieuw of aangepast product. Dit gebeurt gratis,
behalve in de onderstaande gevallen die met een * zijn aangeduid. De defecte producten die zijn vervangen,
worden eigendom van AOC International (Europe) GmbH.
Als het product defect lijkt, moet u contact opnemen met uw lokale leverancier of de garantiekaart die bij het
product is geleverd, raadplegen.
Bezorg het product franco, samen met het gedateerde bewijs van aankoop, aan een erkend
AOC-onderhoudscentrum. Als u het product niet persoonlijk kunt bezorgen:
Verpak het in zijn originele verpakking (of gelijkwaardig)
Vermeld het RMA-nummer op het adresetiket
Vermeld het RMA-nummer op de kartonnen verpakking
Sluit een verzekering af (of neem het risico op u voor verlies/schade tijdens het transport)
Betaal alle verzendkosten
AOC International (Europa) GmbH is niet aansprakelijk voor enige schade of verlies tijdens het transport naar AOC
of schade die is veroorzaakt door een verpakking die niet geschikt is voor het transport.
AOC International (Europa) GmbH zal de kosten voor de retourzending dragen als het gaat over een van de landen
die in deze garantieverklaring zijn vermeld. AOC International (Europe) GmbH is niet verantwoordelijk voor enige
kosten met betrekking tot het transport van producten over internationale grenzen. Dit omvat de internationale
grenzen binnen de Europese Unie.
* Deze beperkte garantie dekt geen verlies of schade die veroorzaakt is door
Verzending of een verkeerde installatie of verkeerd onderhoud
Misbruik
Nalatigheid
Elke andere oorzaak behalve gewoon commercieel of industrieel gebruik
Aanpassing door een onbevoegde persoon
Reparaties, wijzigingen of de installatie van opties of onderdelen door een andere entiteit dan het erkende
AOC-servicecentrum
Ongeschikte omgeving
Overmatige of onvoldoende verwarming of airconditioning of elektrische stroomstoringen, stroompieken of
andere onregelmatigheden.
59
Deze beperkte garantie dekt geen productfirmware- of hardware die door u of een derde werd gewijzigd of
aangepast; u draagt de exclusieve verantwoordelijkheid en aansprakelijkheid voor dergelijke wijzigingen of
aanpassingen.
ALLE UITDRUKKELIJKE EN IMPLICIETE GARANTIES VOOR DIT PRODUCT (INCLUSIEF DE GARANTIES OP
VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL) ZIJN BEPERKT IN DUUR TOT EEN
PERIODE VAN DRIE (3) JAAR VOOR ONDERDELEN EN WERK VANAF DE DATUM VAN DE
OORSPRONKELIJKE AANKOOP DOOR DE CONSUMENT; NA DEZE PERIODE ZIJN GEEN GARANTIES
(UITDRUKKELIJK OF IMPLICIET) MEER VAN KRACHT.
DE VERPLICHTINGEN VAN AOC INTERNATIONAL (EUROPE) GMBH EN UW RECHT VAN VERHAAL
VOLGENS DEZE OVEREENKOMST, ZIJN ALLEEN GELDIG ZOALS ZE HIER ZIJN VERMELD. DE
AANSPRAKELIJKHEID VAN AOC INTERNATIONAL (EUROPE) GMBH, HETZIJ GEBASEERD OP EEN
CONTRACT, BENADELING, STRIKTE AANSPRAKELIJKHEID OF ANDERE THEORIEËN, ZAL NIET HOGER
ZIJN DAN DE PRIJS VAN DE INDIVIDUELE EENHEID WAARVAN HET DEFECT OF SCHADE DE BASIS
VORMT VAN DE EIS. IN GEEN GEVAL ZAL AOC INTERNATIONAL (EUROPA) GMBH AANSPRAKELIJK ZIJN
VOOR WINSTDERVING, VERLIES VAN HET GEBRUIK OF FACILITEITEN OF UITRUSTING, OF ANDERE
INDIRECTE, INCIDENTELE OF GEVOLGSCHADE. SOMMIGE LANDEN STAAN DE UITSLUITING OF
BEPERKING VAN INCIDENTELE OF GEVOLGSCHADE NIET TOE, ZODAT DE BOVENSTAANDE BEPERKING
MOGELIJK NIET VAN TOEPASSING IS VOOR U. HOEWEL DEZE BEPERKTE GARANTIE U SPECIFIEKE
WETTELIJKE RECHTEN VERLEENT, KUNT U ANDERE RECHTEN HEBBEN DIE KUNNEN VARIËREN
AFHANKELIJK VAN HET LAND WAAR U ZICH BEVINDT. DEZE BEPERKTE GARANTIE IS ALLEEN GELDIG
VOOR PRODUCTEN DIE ZIJN AANGEKOCHT IN DE LIDSTATEN VAN DE EUROPESE UNIE.
Informatie in dit document kan worden veranderd zonder kennisgeving.
Voor meer details gaat u naar: http://www.aoc-europe.com/en/service/index.php
60
Loading...
