AOC e2260Phu, e2260Shu, e2460Pwhu, e2460Swhu, e2460Shu User Manual [tr]

...

Güvenlik .................................................................................................................................................................... 3

Ulusal Uyarilar ................................................................................................................................................... 3

Güç .................................................................................................................................................................... 4

Kurulum ............................................................................................................................................................. 5

Temizleme .......................................................................................................................................................... 6

Diğer ................................................................................................ .................................................................. 7

Kurulum .................................................................................................................................................................... 8

KUTU içeriği ....................................................................................................................................................... 8

Sehpa ve Tabanin Kurulumu .............................................................................................................................. 9

Görüntüleme Açısının Ayarlanması .................................................................................................................. 11

Monitörün Bağlanması ..................................................................................................................................... 12

Duvara Montaj Kolunun Takýlmasý .................................................................................................................. 13

Ayarlama ................................................................................................................................................................. 14

Optimum Çözünürlük Ayari .............................................................................................................................. 14

Windows Vista ................................................................................................................................ .......... 14

Windows XP ............................................................................................................................................. 16

Windows ME/2000 .................................................................................................................................... 17

Geçiş Tuşları .................................................................................................................................................... 18

OSD Ayarları .................................................................................................................................................... 19

Aydýnlatma ............................................................................................................................................... 20

Görüntü Ayarý ........................................................................................................................................... 22

Renk Sýcaklýðý ........................................................................................................................................ 24

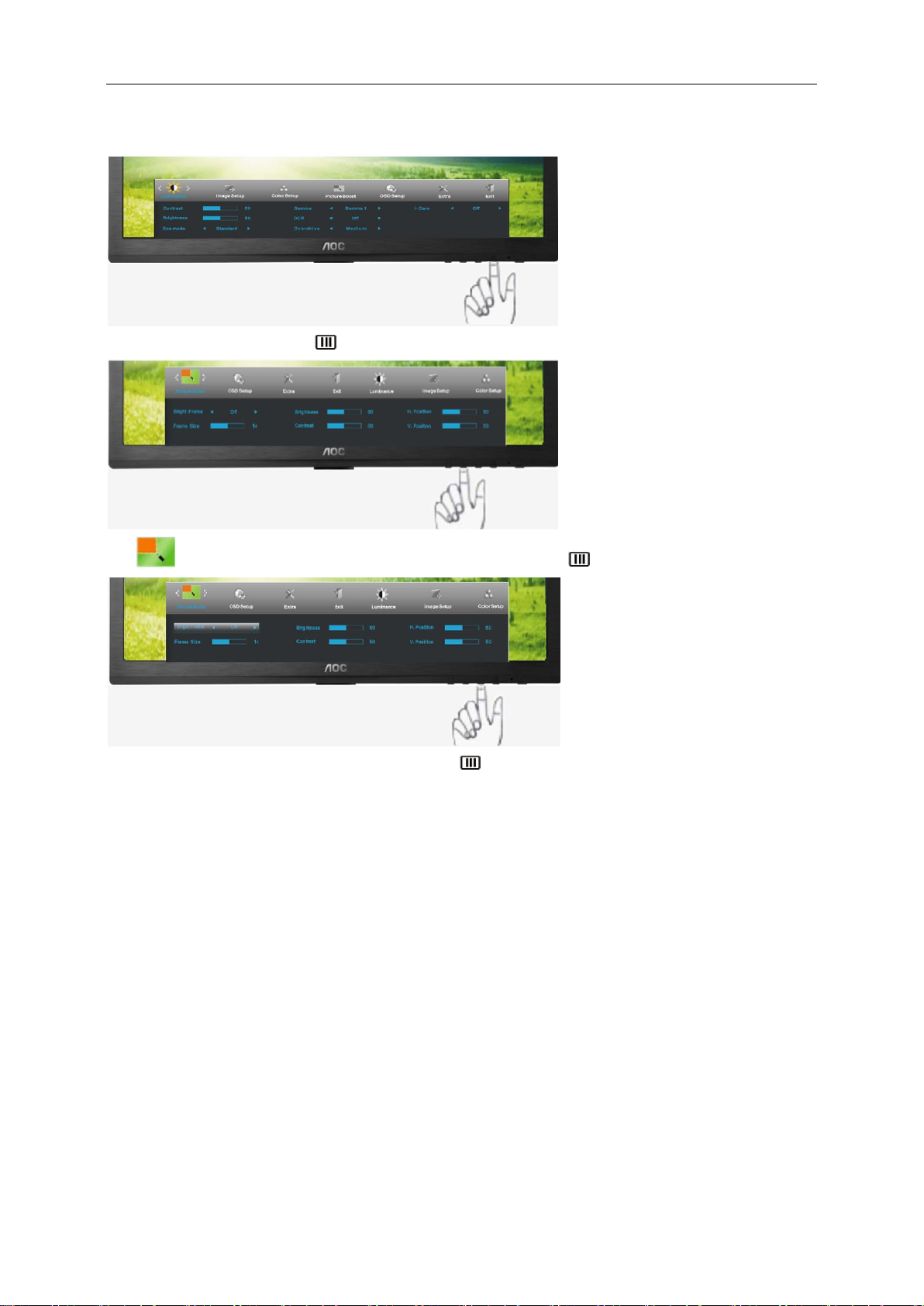

Resim Destekleme.................................................................................................................................... 26

OSD Ayarý ................................................................................................................................................ 28

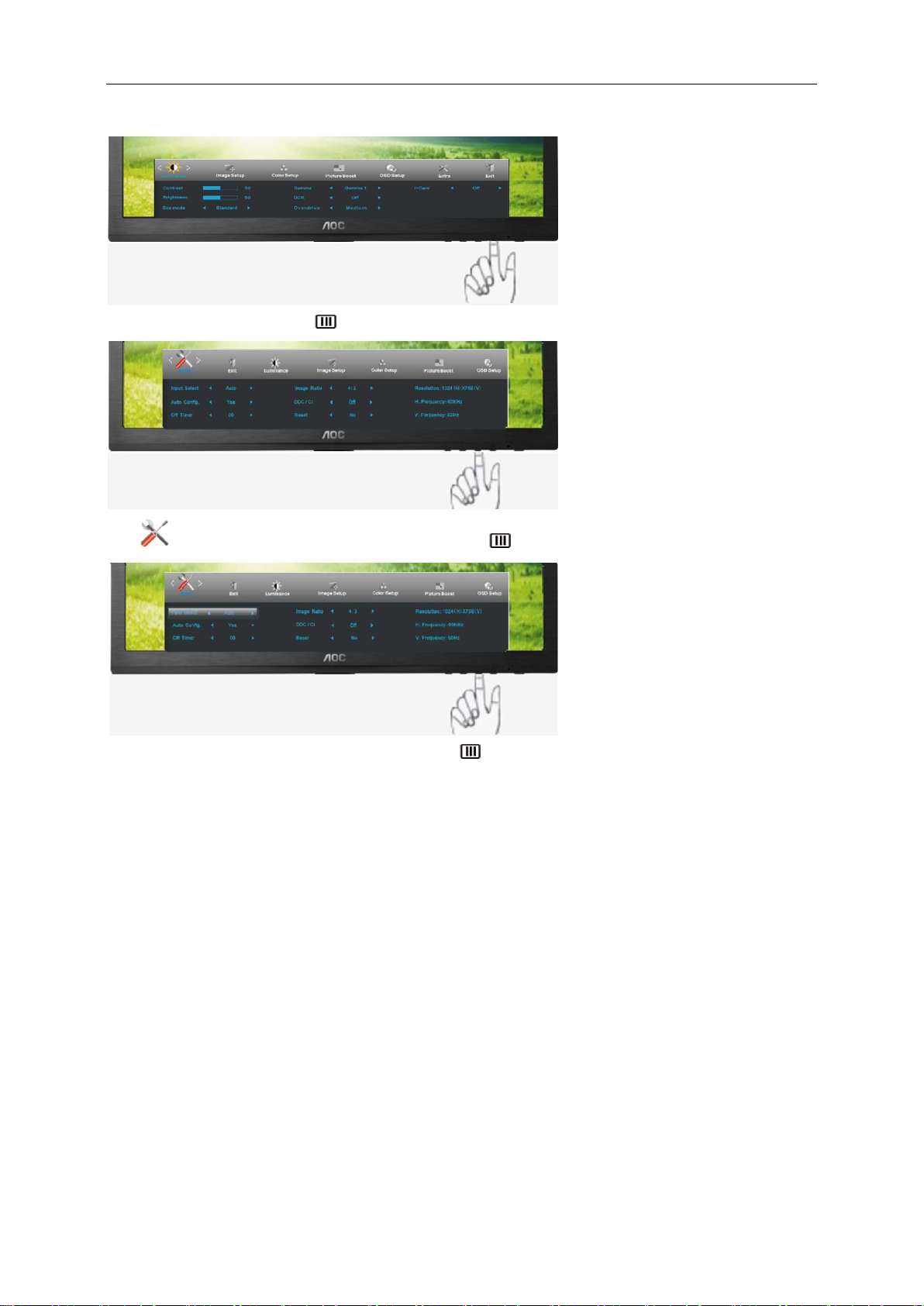

Ekstra ....................................................................................................................................................... 30

Çık ............................................................................................................................................................ 32

LED Göstergesi ............................................................................................................................................... 32

Sürücü .................................................................................................................................................................... 33

Monitör Sürücüsü ............................................................................................................................................. 33

Windows 2000 ................................................................................................................................ .......... 33

Windows ME ............................................................................................................................................. 33

Windows XP ............................................................................................................................................. 34

Windows Vista ................................................................................................................................ .......... 37

Windows 7 ................................................................................................................................................ 39

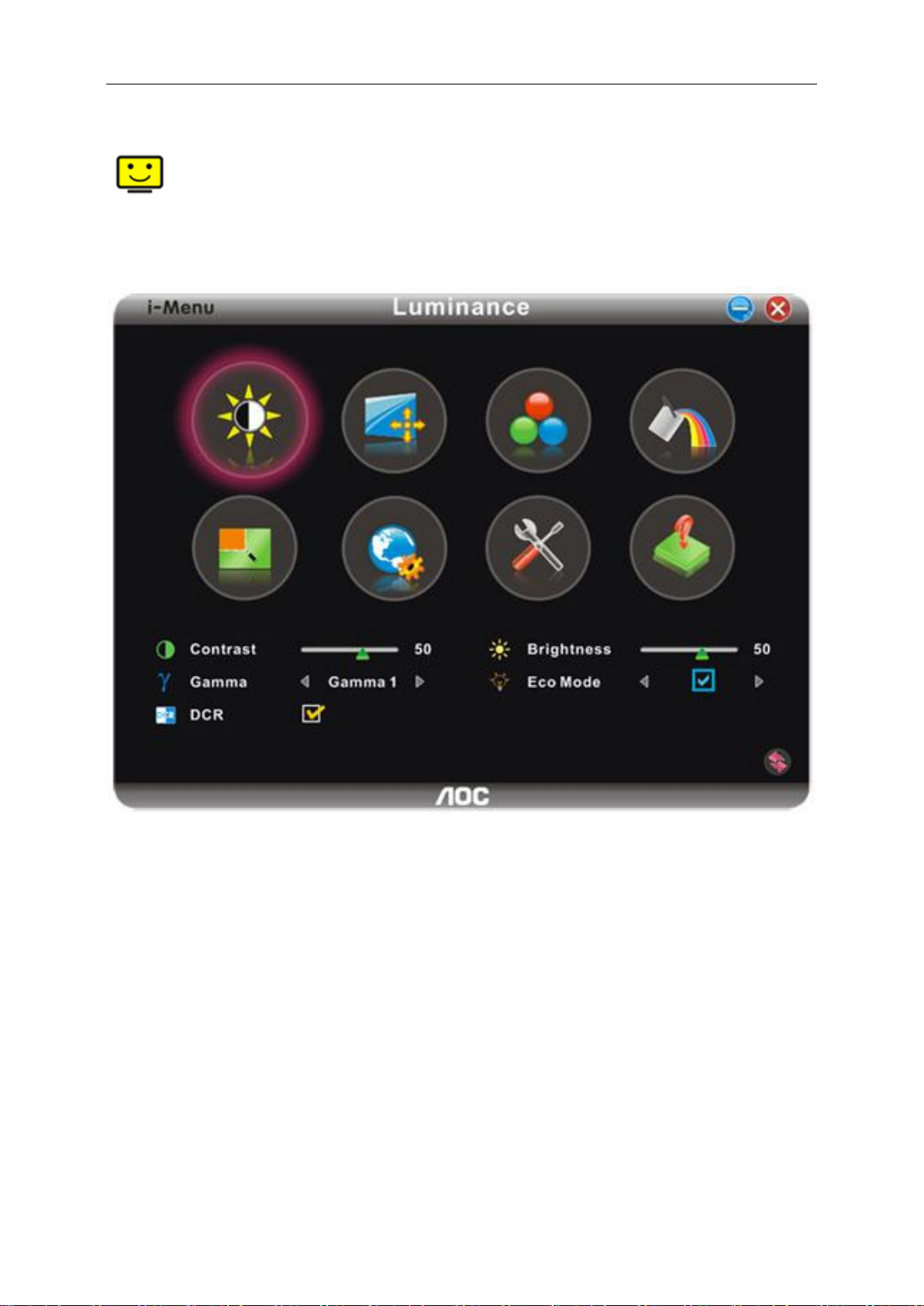

i-Menu .............................................................................................................................................................. 43

e-Saver ............................................................................................................................................................ 44

Screen+ ........................................................................................................................................................... 45

Sorun Giderme........................................................................................................................................................ 46

Özellikler ................................................................................................................................................................. 47

Genel Özellikler ............................................................................................................................................... 47

Ön Ayar Ekran Modlarý .................................................................................................................................... 50

Pim Atamaları .................................................................................................................................................. 52

Tak Çalıştır ....................................................................................................................................................... 53

Yönetmelik .............................................................................................................................................................. 54

FCC Uyarısı ..................................................................................................................................................... 54

WEEE Beyanı .................................................................................................................................................. 55

EPA Energy Star .............................................................................................................................................. 55

TCO DOCUMENT ........................................................................................................................................... 56

Güvenlik

Ulusal Uyarilar

Aþaðýdaki alt bölümlerde bu belgede kullanýlan görsel uyarýlar açýklanmýþtýr.

Notlar, Ýkazlar ve Uyarýlar

Bu kýlavuzda metin bloklarý bir simge ile birlikte kullanýlýr ve koyu veya italik harfler kullanýlarak basýlýr. Bu bloklar notlar, ikazlar ve uyarýlardan oluþur ve aþaðýdaki gibi kullanýlýrlar:

NOT: Bilgisayar sisteminizi daha iyi kullanmanýza yardýmcý olan önemli bilgileri gösterir.

ÝKAZ: Donanýma gelebilecek potansiyel bir hasarý veya veri kaybýný ve bu sorunlardan nasýl korunabileceðinizi gösterir.

UYARI: Vücudunuza gelebilecek yaralanmalarý ve bu sorunlardan nasýl korunabileceðinizi gösterir. Bazý uyarýlar alternatif biçimlerde görünebilir ve bir simge ile birlikte gösterilmez. Bu gibi durumlarda, uyarýnýn özel bir þekilde sunulmasý düzenleyici makam tarafýndan þart koþulur.

Güç

Monitör sadece etikette belirtilen güç kaynağında kullanılmalıdır. Evinizde kullandığınız güç türünün ne

olduğundan emin değilseniz, bayiniz veya yerel elektrik şirketinize danışın.

Monitörde üç girişli fiş bulunmaktadır ve fiş üçüncü bir (topraklama) pimine sahiptir. Bu fiş, güvenlik özelliği olarak yalnızca topraklanan prize takılabilecektir. Priziniz üçlü fiş girişine uygun değilse, bir elektrisyenin doğru prizi takmasına sağlayın veya cihazı güvenilir şekilde topraklamak için bir adaptör kullanın. Topraklanan fişini güvenlik amacının dışına çıkacak şekilde kullanmayın.

Şimşek çakarken veya uzun süre kullanılmayacaksa fişi prizden çekin. Bu durum monitörü güç dalgalanmaları ile oluşacak hasarlara karşı koruyacaktır.

Güç kayışlarını ve uzatma kablolarını aşırı yüklemeyin. Aşırı yükleme yangın veya elektrik çarpması ile sonuçlanabilir.

Doğru çalışma elde etmeniz için, monitörü sadece 100 - 240V AC, Min. 1.5A ile işaretlenen doğru yapılandırılmış yuvalar bulunan UL listesinde olan bilgisayarlarda kullanın.

Duvar soketi cihaz yanına kurulacak ve kolaylıkla erişim sağlanabilecektir.

Sadece UL,CSA tarafından listelenen lisansa sahip olan takılan güç adaptörü (Çıkış 12Vdc 3A) ile kullanılması içindir (sadece güç adaptörü bulunan monitörler içindir).

Kurulum

Monitörü dengesiz bir araba, sehpa, üç ayak, dirsek veya masa üstüne yerleştirmeyin. Monitör düşerse, bir kişiyi yaralayabilir ve ürüne ciddi zarar verebilir. Yalnızca üretici firma tarafından önerilen veya bu ürün ile birlikte satılan bir araba, sehpa, üç ayak, dirsek veya masa kullanın. Ürünü kurarken üreticinin talimatlarını izleyin ve üreticinin önerdiği montaj aksesuarlarını kullanın. Ürün ve araba dikkatle taşınmalıdır.

Bir nesneyi asla monitör kabinindeki bir yuvaya sokmayın. Yangın veya elektrik çarpmasına sebep olarak devre parçalarına hasar verebilir. Monitöre asla sıvı sıçratmayın.

Ürünün ön tarafını yere koymayın.

Bir monitörü bir duvara veya sehpaya monte ederseniz, üretici firma tarafından onaylanan bir montaj kiti kullanın ve kit talimatlarını yerine getirin.

Monitörün çevresinde, aşağıda gösterildiği gibi bir miktar alan bırakın. Aksi takdirde hava dolaşımı yetersiz olabilir ve aşırı ısınmaya neden olabilir; bu da monitörün yanmasına veya hasar görmesine yol açabilir.

Monitör duvara veya sehpaya kurulduğunda, monitörün çevresinde önerilen havalandırma boşlukları için aşağıya bakın:

Temizleme

Kabini, verilen bezi kullanarak düzenli biçimde temizleyin. Lekeleri silmek için, ürün kabinini dağlayacak olan güçlü deterjanlar yerine yumuşak deterjan kullanabilirsiniz.

Temizlerken, ürüne deterjan sızmadığından emin olun. Temizlik bezi çok sert olmamalıdır; çünkü ekran

yüzeyini çizebilir.

Ürünü temizlemeden önce lütfen güç kablosunu çıkarın.

Diğer

Ürün tuhaf bir koku, ses veya duman çıkarıyorsa, güç kablosunu HEMEN çıkarın ve bir Servis Merkeziyle bağlantı kurun.

Havalandırma deliklerinin masa veya perde tarafından kapanmadığından emin olun.

LCD monitörü çalışma sırasında aşırı titreşim veya yüksek darbe durumlarına maruz bırakmayın.

Çalışma veya nakletme sırasında monitöre vurmayın veya monitörü düşürmeyin.

Kurulum

Monitor

CD Kılavuzu

Monitör Baz

Kaidesi

kablo tutucu

Güç Kablo

DVI Kablo

Analog Kablo

Audio Kablo

HDMI Kablo

USB Kablo

KUTU içeriği

Tüm sinyal kabloları (Audio, Analog, DVI, USB ve HDMI kabloları) her ülke ve bölge için sağlanmıyor olabilir.

Doğrulama için lütfen yerel satıcınızla veya AOC şubesiyle temasa geçin.

Sehpa ve Tabanin Kurulumu

Lütfen tabanı aşağıdaki adımları yerine getirerek kurun ve sökün.

Kur:

Kaldir:

Kur:

Kaldir:

Görüntüleme Açısının Ayarlanması

Optimum görüntü elde etmek için, monitöre ön taraftan bakarak, monitör açısını kendi isteğinize göre ayarlamanız

önerilir. Sehpayı tutun, böylece monitörün açısını değiştirdiğinizde monitör düşmez. 1> Monitörün açısını -5° ile 20 ° arasında ayarlayabilirsiniz.

2> Monitörün açısını -5° ile 20 ° arasında ayarlayabilirsiniz.

NOT:

Açıyı değiştirdiğinizde LCD ekranına dokunmayın. Zarar verebilir veya LCD ekranını kırabilir.

Monitörün Bağlanması

Monitörün ve Bilgisayarın Arkasındaki Kablo Bağlantıları:

1. USB

2. Güç

3. HDMI

4. DVI

5. Analog (DB-15 VGA kablo)

6. Line in

Ekipmanı korumak için, bağlanmadan önce her zaman PC ve LCD monitörü kapatın.

1 Güç kablosunu monitörün arkasındaki AC portuna takın. 2 DVI kablosunun bir ucunu monitörün arkasına takın ve diğer ucunu ise bilgisayarın DVI portuna takın. 3 15 pimli D- Alt kablosunun bir ucunu monitörün arkasına takın ve diğer ucunu ise bilgisayarın D-Alt portuna

takın.

4 (İsteğe bağlı 2 –HDMI portu bulunan bir video kartı gereklidir) - HDMI kablosunun bir ucunu monitörün

arkasına takın ve diğer ucunu ise bilgisayarın HDMI portuna takın.

5 Monitörünüzü ve bilgisayarınızı açın.

Bilgisayarınızda bir görüntü belirir, kurulum tamamlanır. Bir görüntü göstermezse, lütfen Sorun Giderme bölümüne bakın.

Duvara Montaj Kolunun Takýlmasý

Ýsteðe Baðlý Duvara Montaj Kolunun Takýlmasý için Hazýrlýk.

Bu monitör, ayrýca satýlan duvara montaj koluna takýlabilir. Bu prosedüre baþlamadan önce güç baðlantýsýný kesin. Þu adýmlarý yerine getirin:

1 Tabaný kaldýrýn. 2 Duvara montaj kolunu monte etmek için üretici firmanýn talimatlarýný yerine getirin. 3 Duvara montaj kolunu monitörün arkasýna yerleþtirin. Kolun deliklerini monitörün arkasýndaki delikler ile

hizalayýn. 4 4 vidayý deliklere takýn ve sýkýþtýrýn. 5 Kablolarý yeniden takýn. Duvara monte etmek için olan talimatlarý görmek için isteðe baðlý duvara montaj kolu

ile birlikte verilen kullanýcý elkitabýna bakýnýz.

Not : VESA montaj vida delikleri her model için mevcut değildir, lütfen bayiine veya AOC’nin resmi departmanına danışın. .

Ayarlama

Optimum Çözünürlük Ayari

Bu monitör için önerilen çözünürlük 1920e 1080'dür. Monitörü bu çözünürlüğe ayarlamak için aşağıdaki adımları yerine getirin

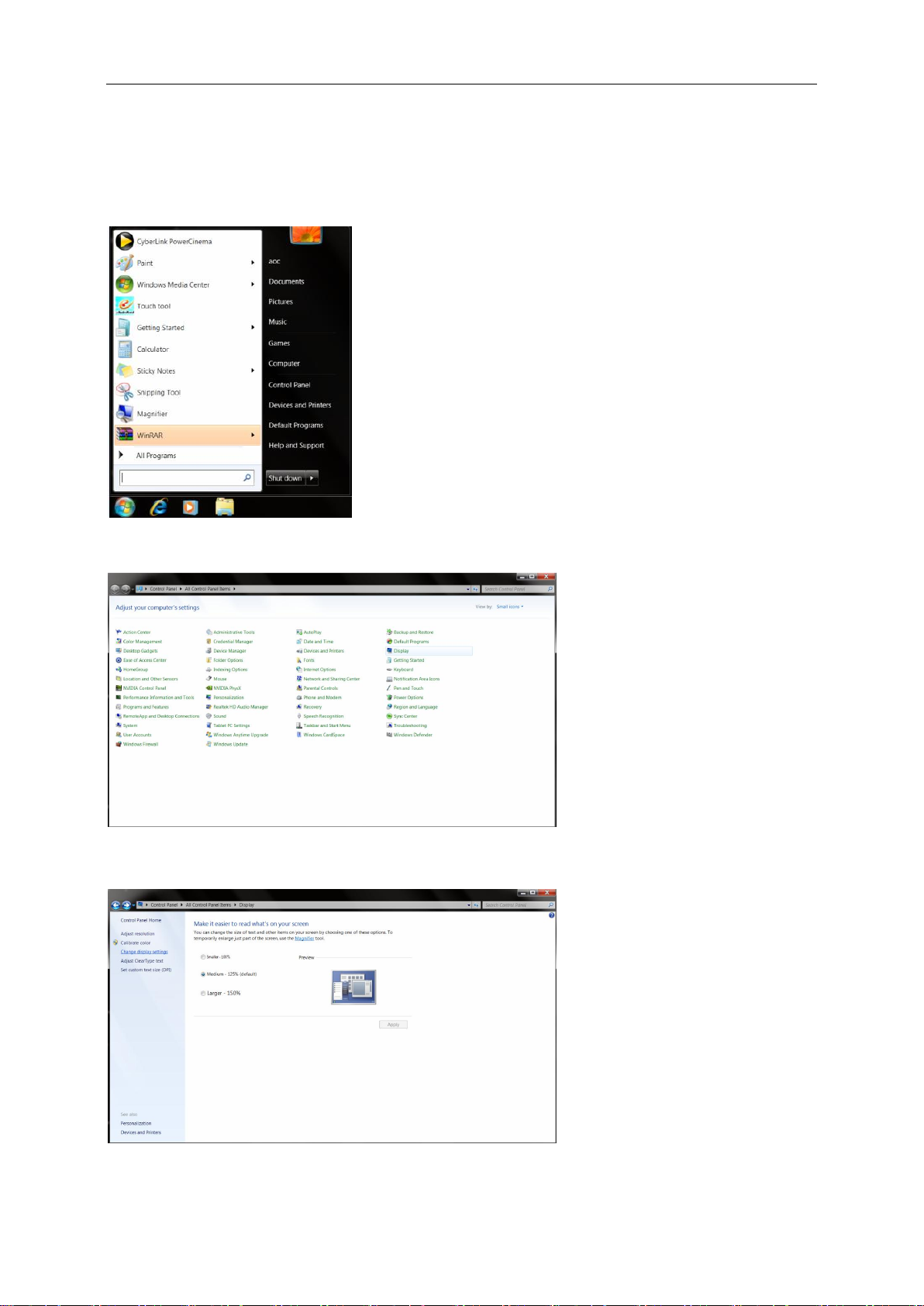

Windows Vista

Windows Vista İçin:

1 BAŞLAT'a tıklayın.

2 DENETİM MASASI'na tıklayın.

3 Görünüm ve Kişiselleştirme.

4 Kişiselleştirme.

5 Görüntü Ayarları'na tıklayın.

6 Optimal ayar çözünürlük KAYAR ÇUBUK çözünürlüğünü ayarlayın.

Windows XP

Windows XP İçin:

1 BAŞLAT'a tıklayın.

2 AYARLAR'a tıklayın.

3 DENETİM MASASI'na tıklayın.

4 Görünüm ve Temalar'a tıklayın.

5 EKRAN'a çift tıklayın.

6 AYARLAR'a tıklayın.

7 Optimal ayar çözünürlük KAYAR ÇUBUK çözünürlüğünü ayarlayın.

Windows ME/2000

Windows ME/2000 için:

1 BAŞLAT'a tıklayın. 2 AYARLAR'a tıklayın. 3 DENETİM MASASI'na tıklayın. 4 EKRAN'a çift tıklayın. 5 AYARLAR'a tıklayın. 6 Optimal ayar çözünürlük KAYAR ÇUBUK çözünürlüğünü ayarlayın.
