SERVICE MANUAL
维 修 手 册
客户/ 品牌 机种名
AOC e2251Swn
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A01 Nov-8-2011 Initial Release e2251Swn TIBJT32YB7A2NNF.LF
A02 Nov-12-2011 Add new model e2251Swn TIBJT32QB7E6NNF.LF
2
目录
1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4
1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4
1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 5
2. 操作说明 -------------------------------------------------------------------------------------------------------------- 6
2.1控制面板 --------------------------------------------------------------------------------------------------------- 6
2.2接口说明 --------------------------------------------------------------------------------------------------------- 7
2.3 OSD 菜单调整 ------------------------------------------------------------------------------------------------- 8
3. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 22
4. 电气方框图 ----------------------------------------------------------------------------------------------------------- 23
5. 线路图 ----------------------------------------------------------------------------------------------------------------- 24
5.1主板 --------------------------------------------------------------------------------------------------------------- 24
5.2按键板 ------------------------------------------------------------------------------------------------------------ 31

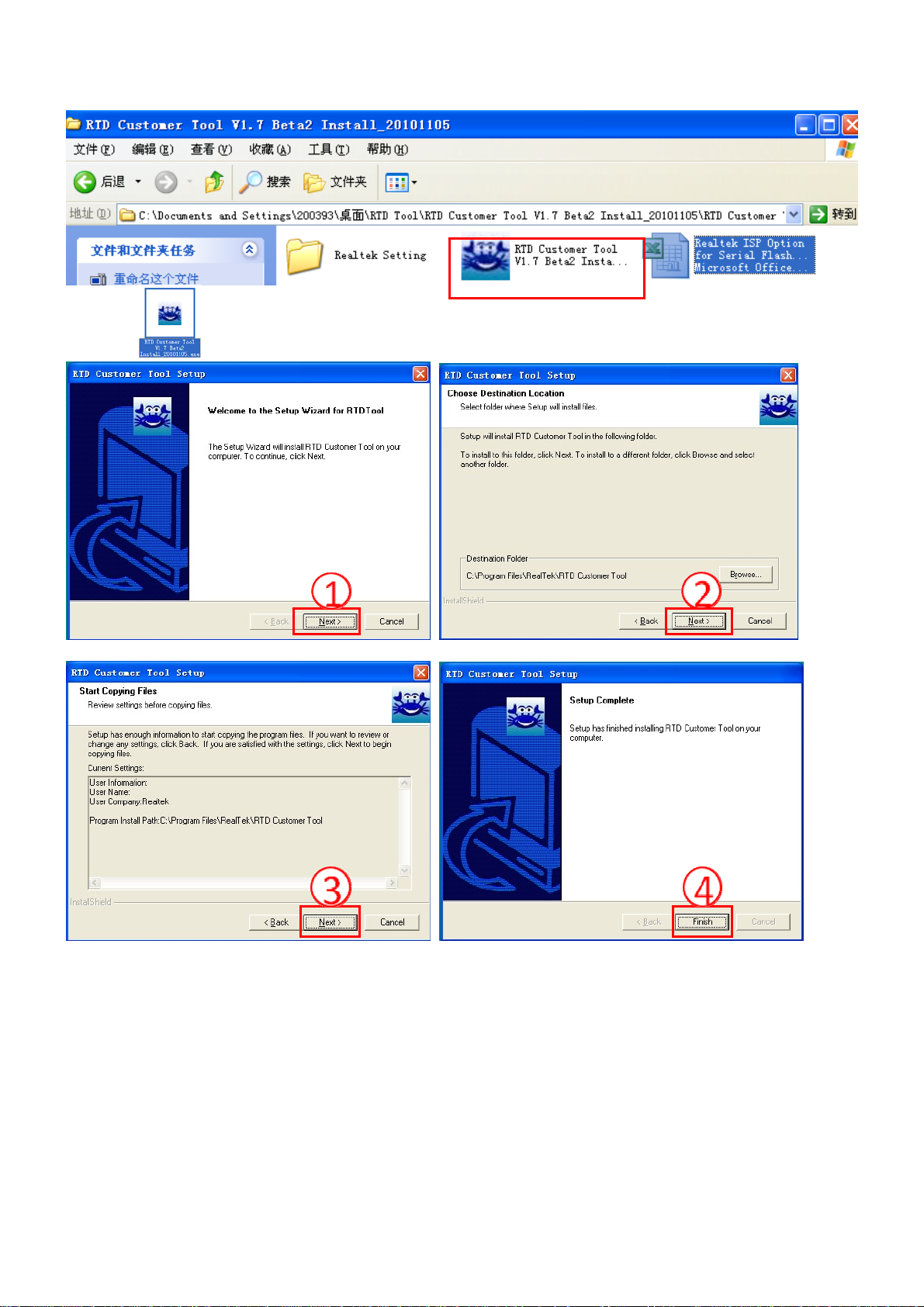

6. ISP 和 DDC 烧录 SOP --------------------------------------------------------------------------------------------- 32
7. 故障处理流程 -------------------------------------------------------------------------------------------------------- 43
7.1 主板 --------------------------------------------------------------------------------------------------------------- 43
7.2 按键板 ------------------------------------------------------------------------------------------------------------ 47

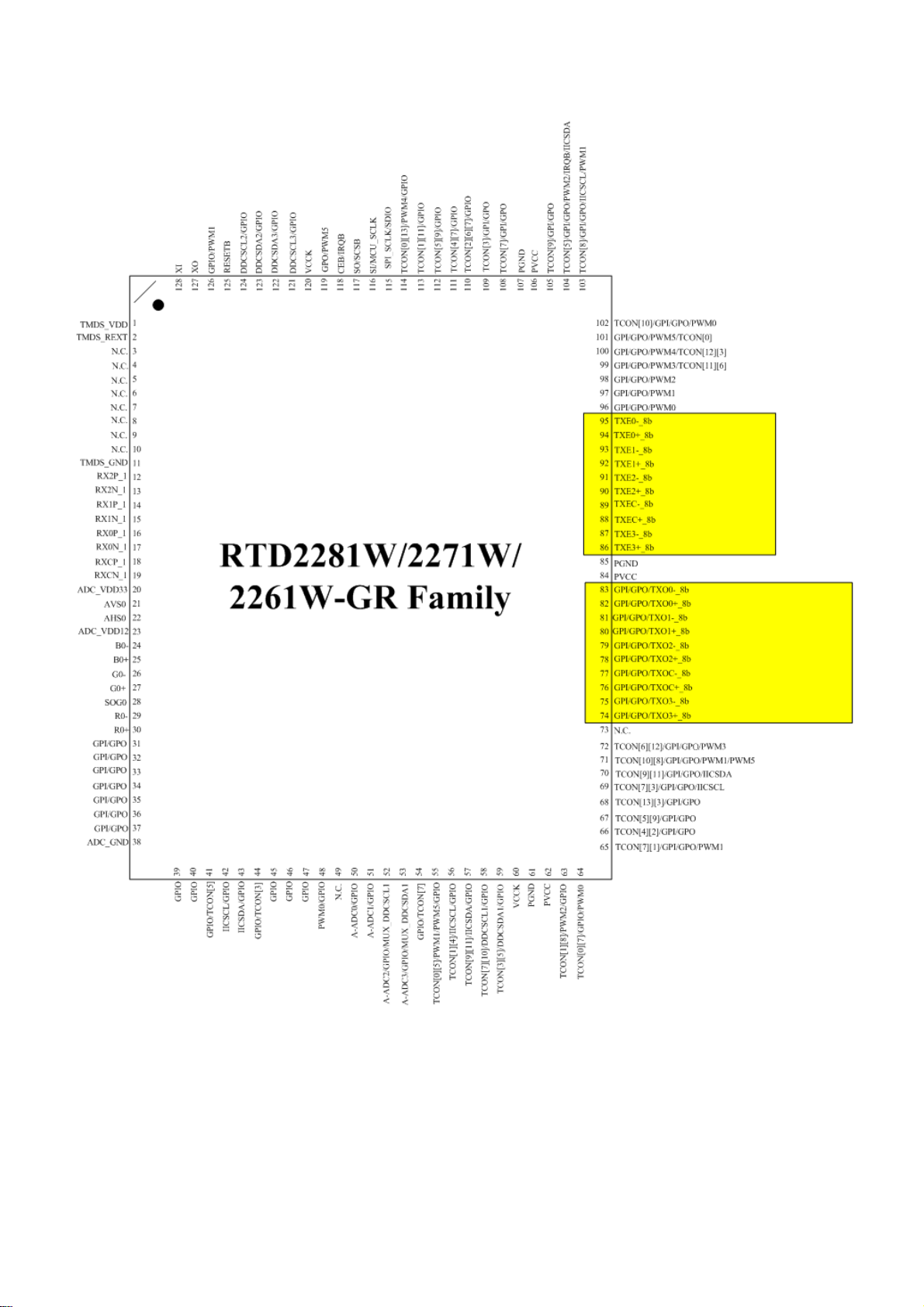

8.主要 IC 管脚及内部框图 -------------------------------------------------------------------------------------- 48
9. Main Frame 定位 SOP -------------------------------------------------------------------------------------- 51
10. 附带软件使用 SOP ------------------------------------------------------------------------------------------- 52
10.1分屏软件 SOP ------------------------------------------------------------------------------------------------ 52
10.2 e-Saver SOP ------------------------------------------------------------------------------------------------- 53
10.3 i-Menu SOP --------------------------------------------------------------------------------------------------- 54
11. 料件清单 ------------------------------------------------------------------------------------------------------------ 55
3
1. 技术规格
1.1 一般规格
4
1.2 工厂预设模式
5
2. 操作说明
2.1 控制面板
外部控制
电源:
按电源键开/关显示器的电源.
菜单/选择
按下时显示 OSD 或确认所作的选择。
亮度情景模式及动态对比度热键/-:
在画面没有 OSD 时,连续按此热键可选择不同的亮度情景应用模式及打开动态对比度功能。
4:3 及宽屏画面切换热键/+
在画面没有OSD 时, 连续>键可进行4:3 或宽屏显示模式切换(如果产品屏幕尺寸是4:3 或者输入信号的分辨率是宽
屏模式, 此键无作用).
自动调整快捷键
当没有OSD 菜单时,持续按自动调整快捷键2秒启动自动调整功能。当没有OSD 菜单时, 按信号源快捷键激活信号源
功能(仅针对两种输入信号及以上机型) 。
6
2.2 接头引脚分配
管脚号 信号电缆的 15 针一端 管脚号 信号电缆的 15 针一端
1
2
3
4 N.C. 12
5
6 GND-R 14
7 GND-G 15
8 GND-B
视频 - 红色
视频 - 绿色
视频 - 蓝色
检测电缆
9 +5V
10
11 N.C.
13
接地
DDC- 串行数据
H- 同步
V- 同步
DDC- 串行时钟
7
2.3 OSD 调节
基本按键操作说明
1) 按 按钮激活 OSD 窗口。
2) 按
再按一下
3) 按
请重复步骤 2-3。
4) OSD 锁定功能: 要锁定 OSD ,请在显示器关闭时,按住
锁
OSD ,请在显示器关闭时,按住
请注意:
或 浏览这些功能。 如果想要选择调整的功能,按 按钮激活它。如果所选的功能包含有子菜单,
或 可以浏览到子菜单功能。如果想要调整的功能突出显示,按 按钮激活它。
或 更改所选功能的设置。要退出和保存,按 选择退出和保存。如果您想调整其它任何功能,
按钮,然后按 电源按钮打开显示器。
按钮,然后按 电源按钮打开显示器。要解
1) 如果产品只有单一信号输入, OSD 中的 "输入选择" 项目不可调整
2) 如果产品屏幕比例是4:3 或者输入分辨率是宽屏模式, OSD 中的 "图像比例" 项目不可调整
3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外2 项功能将被自动关闭.
8
明亮度
1
按 (菜单键) 显示菜单
2
按 或 选择 (明亮度), 按 进入
3
按 或 选择选择子菜单, 按 进入
9
4
按 或 调节
5
按 退出.
10
图象设置
1
按 (菜单键) 显示菜单
2
按 或 选择 (图像设置), 按 进入
3
按 或 选择子菜单, 按 进入
11
4
按 或 调节
5
按 退出.
12
色温
1
按 (菜单键) 显示菜单
2
按 或 选择 (色温), 按 进入.
3
按 或 选择子菜单, 按 进入.
13
4
按 或 调整.
5
按 退出.
14
窗口增亮
1
按 (菜单键) 显示菜单
2
按 或 去选择 (窗口增亮), 按 进入.
3
按 或 选择子菜单, 按 进入.
15
4
按 或 调整
5
按 退出.
16
OSD 设置
1
按 (菜单键) 显示菜单.
2
按 或 选择 (OSD 设置), 按 进入.
3
按 或 选择子菜单, 按 进入.
17
4
按 或 调整.
5
按 退出.
18

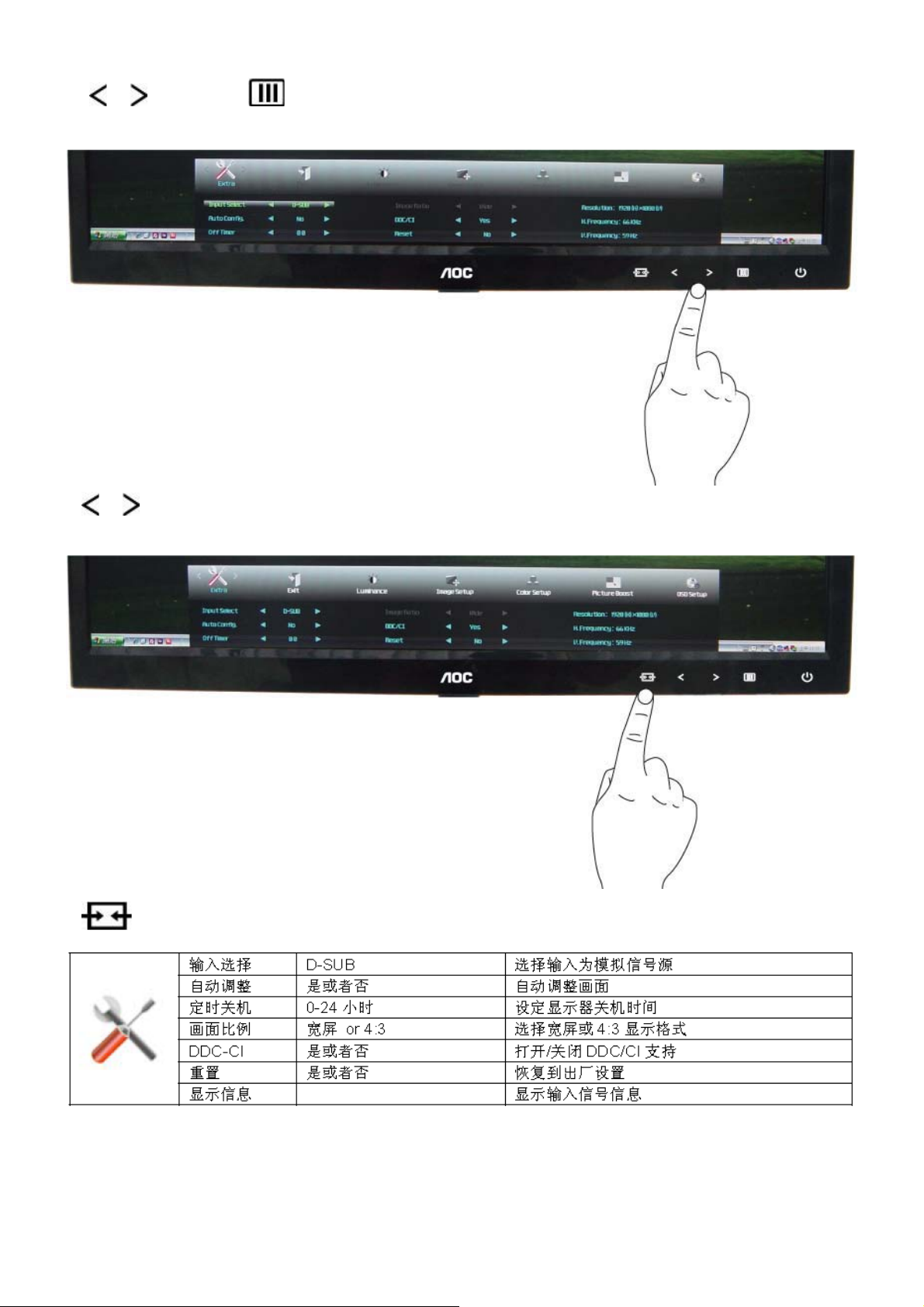

其它
1
按 (菜单键) 显示菜单
2
按 或 选择 (其它),按 进入.
3
19
或 选择子菜单,按 进入.
按
4
按 或 调节.
5
按 退出.
20
退出
1
按 (菜单)显示菜单.
2
按 或 选择 (退出), 按 退出.
21
工厂模式调整
进入工厂模式方法:
关机状态下,长按左右两个方向键后做开机动作,待按键指示灯亮后松手,从OSD菜单后左上角“F”进入工厂。
a. 基本调整:
设置对比度 为 50。
设置亮度
为 90 。
b. 增益调整:
调整9300K 色温
1、选中 “AUTO LEVEL”先进行底光栅自动调整
2、按 “MENU”选择 9300K进行 R G B增益调整
x = 283 ±30, y = 297 ±30, Y = 250cd/m
调整 7300K色温
1、选中 “AUTO LEVEL”先进行底光栅自动调整
2、按 “MENU”选择 7300K进行 R G B增益调整
x = 301±30, y = 317 ±30, Y = 250cd/m
调整 6500K色温
2
(typ)
2
(typ)
1、选中 “AUTO LEVEL”先进行底光栅自动调整
2、按 “MENU”选择 6500K 进行 R G B 增益调整
x = 313 ±30, y = 329 ±30, Y = 250cd/m
2
(typ)
调整 SRGB色温
1、选中 “AUTO LEVEL”先进行底光栅自动调整
2、按 “MENU”选择 SRGB 进行 R G B 增益调整
x = 313 ±30, y = 329 ±30, Y = 250cd/m
2
(typ)
c.调整完毕直接关闭电源。
22
4. 电气方框图
主板
CRYSTAL
14.318MHZ (X401)
Panel Interface
(CN406)
Flash Memory
Pm25LD020C
(U403)
LED
(CN803)
D801
Scalar IC RTD2281W-CG
(Include ADC, OSD, MCU)
(U401)
D-Sub Connector
(CN101)
L801
MOSFET
(Q806)
Key Control Interface
(CN405)
12V
Feedback Circuit
PWM Control
MP3389EF
(U801)
ON/OFF
DIM
23

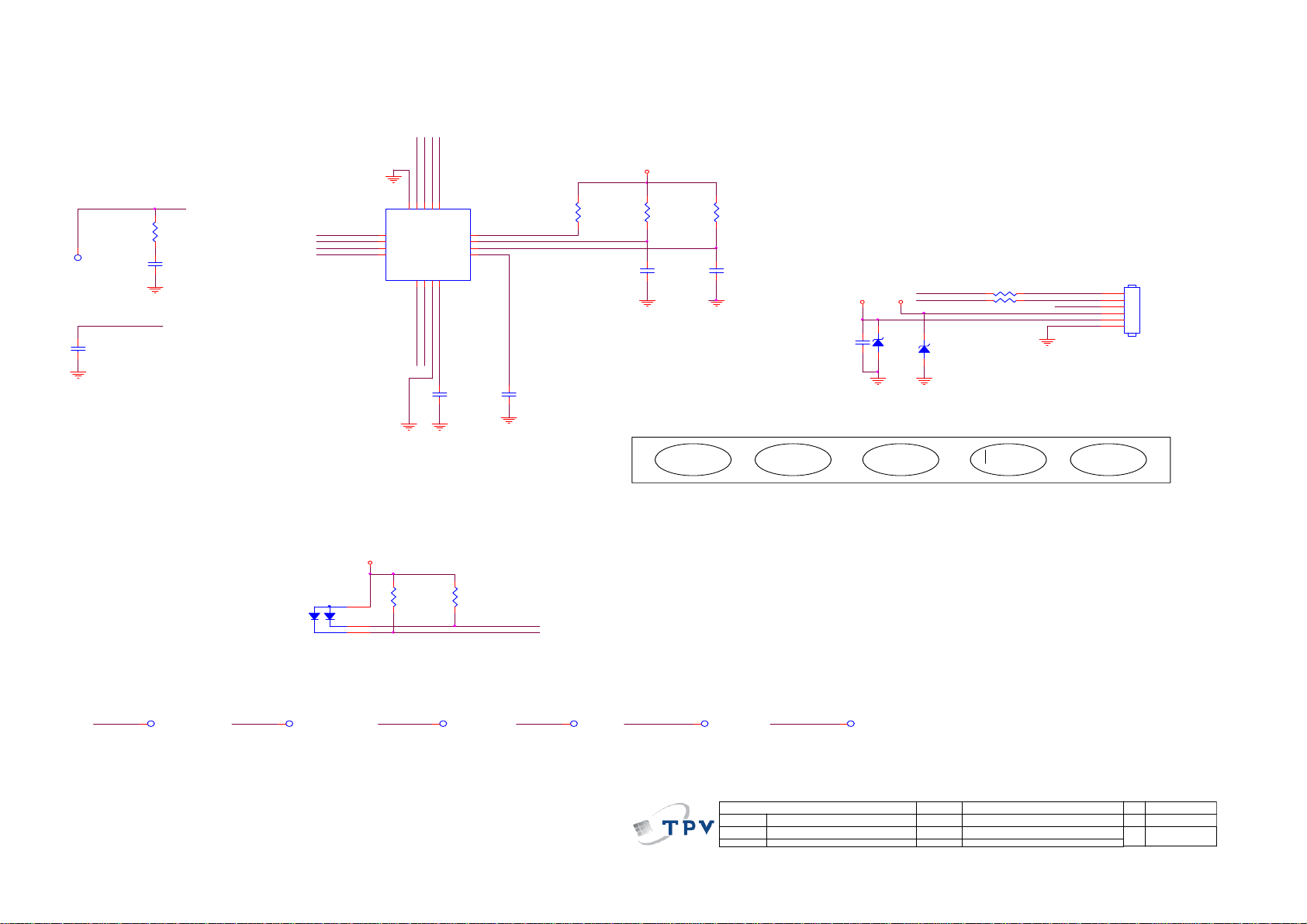

5.线路图
5.1 主板
715G4798M0G000004I
DDCSCL1
DDCSDA1
DDCSCL1
DDCSDA1
R101
47R 1/16W 5%
VSIN0
HSIN0
R105
47R 1/16W 5%
DDCSCL1 5
DDCSDA1 5
EDID_WP 4,5
DDCSCL_A
DDCSDA_A
R112 4K7 1/16W 5%
CN101 D-SUB 15P
+5V 4,5,7
VGA_5V
R113 4K7 1/16W 5%
10
15
14
13
12
11
5
9
4
8
3
7
2
6
1
17 16
+5V
VGA_5V
2
3
R114 22K 1/16W 5%
DET_VGA
VGA_5V
BIN0BIN0
GIN0GIN0
RIN0RIN0
1
D101
BAV70
U101
8
7
6
5
VCC
WP
SCL
SDA
GND
FM24C02A
A0
A1
A2
VGA_5V
ZD101
RLZ5.6B
1 2
C101
220N16V
ESD_VGA
ZD106
RLZ5.6B
1 2
R150
1K 1/16W 5%
1
2
3
4
VGA_CABLE_DET
BIN0
BIN0-
GIN0
GIN0-
RIN0
RIN0-
FB104
1 2
BEAD
FB105
1 2
BEAD
FB106
1 2
BEAD
VGA_CABLE_DET 5
C103
5PF 50V
C106
5PF 50V
C109
5PF 50V
R104
10R 1/16W 5%
R106
75 OHM +-5% 1/16W
R107
47R 1/16W 5%
R142
1K 1/16W 5%
R109
10R 1/16W 5%
R110
75 OHM +-5% 1/16W
R111
47R 1/16W 5%
R116
10R 1/16W 5%
R117
75 OHM +-5% 1/16W
R118
47R 1/16W 5%
C102
47nF 16V
C104
47nF 16V
C147
22N 25V
C105
47nF 16V
C107
47nF 16V
C108
47nF 16V
C110
47nF 16V
B0+
B0-
G0+
G0-
R0+
R0-
B0+ 5
B0- 5
SOG 5
R143 NC / 1M 1/16W 5%
G0+ 5
G0- 5
R0+ 5
R0- 5
DDCSDA_A
1
2
I/O1
GND
I/O23I/O3
U102
I/O4
VDD
AZC399-04S
HSIN0
VSIN0
HSIN0
VSIN0
ESD_VGA
C113
100N16V
BIN0
DET_VGA
6
5
4
1
2
I/O1
GND
I/O23I/O3
U103
I/O4
VDD
AZC399-04S
ESD_VGA
6
RIN0 DDCSCL_A
5
4
GIN0
C114
100N16V
R119 0R05 1/10W
R123
R122
2K2 1/16W 5%
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
715G4798-M0A-000-0040_101101
D-SUB I/O
Date
C111
NC/ 22pF 50V
2K2 1/16W 5%
R120 100R 1/16W 5%
R121 100R 1/16W 5%
C112
NC/ 22pF 50V
OEM MOD EL
TPV MODEL
PCB NAME
AHS0 5
AVS0 5
C145
C146
22pF 50V
22pF 50V
AOC 50ID
AOC 50ID A
715G4798-M0A
38 Thursday , May 12, 2011
Sheet
of
Size
Rev
称爹
B
<
称爹
>
24
PA[0..9]
PA0 LVA3P
PA1 LVA3M
PA2 LVACKP
PA3 LVACKM
PA4 LVA2P
PA5 LVA2M
PA6 LVA1P
PA7 LVA1M
PA8 LVA0P
PA9 LVA0M
CN407
2
4
RXO0- RXO0+
RXO1- RXO1+
RXO2RXOCRXO3- RXO3+
RXE0RXE1- RXE1+
RXE2- RXE2+
RXEC- RXEC+
RXE3- RXE3+
6
8
10
12
14
16
18
20
22
24
26
28
30
1
3
5
7
9
11
13
15
17
19
21
23
25
27
29
PB[0..9] 5 PA[0..9] 5
RXO2+
RXOC+
RXE0+
L/T_SCL L/T_SDA
PB[0..9]
VLCD
1 2
FB102
120 OHM
LVB3P PB0
LVB3M PB1
LVBCKP PB2
LVBCKM PB3
LVB2P PB4
LVB2M PB5
LVB1P PB6
LVB1M PB7
LVB0P PB8
LVB0M PB9
VLCD 7
LVB2M RXO2-
LVBCKM RXOC-
LVA0P RXE0+
LVACKM RXEC-
RXO0- LVB0M
RXO0+ LVB0P
RXO1- LVB1M
RXO1+ LVB1P
RXO2+ LVB2P
RXOC+ LVBCKP
RXO3- LVB3M
RXO3+ LVB3P
RXE0- LVA0M
RXE1- LVA1M
RXE1+ LVA1P
RXE2- LVA2M
RXE2+ LVA2P
RXEC+ LVACKP
RXE3- LVA3M
RXE3+ LVA3P
CONN
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
RXEC-
RXEC+
C143
NC
NC/CONN
RXOC-
RXOC+
+
C141
100UF 16V
C144
NC
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
715G4798-M0A-000-0040_101101
LVDS PANEL I/O
25
R146 300 OHM 1/4W
R147 300 OHM 1/4W
OE M MO DEL
TPV MODE L
PCB NAME
Sheet
C142
100N16V
L/T_SDA
L/T_SCL
AOC 50I D
AOC 50I D A
715G4798-M0A
68 Thursday , May 12, 201 1
of
CN406
L/T_SDA 5
L/T_SCL 5
Size
Rev
称爹
<
A
称爹
>
U703
VIN3VOUT
GND
1
U702
G1117-33T43UF
ADJ(GND )1VOUT(TAB)2VIN
3
2
+5V
FB702
1 2
120 OHM
D702
1 2
Panel_ON 5
1 2
NC/SR34
4K7 1/16W 5%
D701
SR34
R718
R713
10R 1/10W 5%
C710
100PF
R720 22K
L701 22UH
+5V
R702
10K 1/16W 5%
BKLT_EN 8
BKLT_VBR1 8
R712
100K 1/16W 5%
R711
33K 1/16W 5%
BKLT_EN
C702
NC/100 N16V
BKLT_VBR1
C721
100N16V
Q701
LMBT3904LT1G
+5V
C712
100N 50V
R704 22K 1/16W 5%
R705
4K7 1/16W 5%
R706
100R 1/16W 5%
ZD703 PTZ9.1B
C720
10uF 25V
+5V
R703
10K 1/16W 5%
C728
1uF 25V
1 2
on_BACKLIGHT 5
Adj_BACKLIGH T 5
U705
APW7080KAITRL
VCC4LX
3
UGND
2
EN
1
VIN
C713
1uF 25V
9
COMP
5
LX
6
7
FB
8
GND
R726
30Kohm 1/16W +/-5%
C731
22pF 50V
C722
2N2 50V
C708
100N16V
SOT 223
U701
VI3VO
R719
10K 1/16W 5%
C725
100N16V
2
GND
1
+5V
100K 1/16W 5%
Q706
LMBT3904LT1G
R715
53.6KOHM +-1% 1/10W
R714
2010/2/25
10K +-1% 1/10W
R721
C714
100pF 50V
C709
100N16V
VCC3.3
Dropout voltage must
< 0.8V @ 600mA
+
C707
100UF 16V
VLCD
Q705
AO3401A
C724
220N16V
R722
NC
C723
10uF 25V
2010/1/25
+
C716
470uF 10V
VLCD 6
5
4
D8D7D6D
Q704
NC/AO4449 -7A/-30V
S1S2S3G
+5V
C717
100N16V
+5V
1 2
ZD702
NC/RLZ6.2B
+5V 3,4,5
+12V
+
C718
180uF 16V
+12V 8
C715
1N 50V
1 2
C719
100N 50V
FB701
BEAD
CN701
3
2
1
JACK
T P V ( Top Victory Electronics Co . , Ltd. )
715G4798-M0A-000-0040_101101
絬 隔 瓜 絪 腹
Key Component
POWER
Date
OEM MOD E L
TPV MOD EL
PCB NAME
Sheet
AOC 50ID
AOC 50ID
78 Friday, May 13, 2011
of
C
Size
D
Rev
<
称爹
称爹
>
26
CN401
NC/CONN
1
2
3
4
5
6
7
8
CN404
NC/CONN
VCC3.3
LED_G
R403 NC/4K7 1/ 16W 5%
PA[0..9]
+5V
R404 NC/22K 1/ 16W 5%
SYSTEM_EEPROM_WP
V33P
V12C
EDID_W P
KEY2
KEY1
DET_+5V
R475
4K7 1/16W 5%
+5V
R484
NC/100K 1/ 16W 5%
R485
NC/200K 1/ 16W 5%
VCC3.3
PA0 LVA3P
PA1 LVA3M
LVACKP PA2
LVACKM PA3
PA4 LVA2P
PA5 LVA2M
PA6 LVA1P
PA7 LVA1M
PA8 LVA0P
PA9 LVA0M
EDID_WP 3,4
C421 NC
VCC3.3
R436
390K
R437 100K 1/16W 5%
R438 220K 1/16W 5%
+5V 3,4,7
U402
8
A0
VCC
7
A1
WP
6
A2
SCL
5
GND4SDA
NC/M24C16
PB[0..9] 6
Panel_ON 7
DDCSDA1 3
DDCSCL1 3
V33P
C420
1UF 10V
SYSTEM_EEPROM_WP
R476
4K7 1/16W 5%
L/T_SDA 6
L/T_SCL 6
V33P
VGA_CABLE_DET
4K7 1/16W 5%
1
2
3
R451
LEDA
R461
NC/100R 1 / 10W 5%
C401
NC/0. 22U F 16V
M24C16 circuit
PB[0..9]
VGA_CABLE_DET 3
DVI_CABLE_D ET 4
R448 0R 05 1 / 16W
R450 N C / 0R 05 1/16W
Q404
LMBT3906LT1G
R455
0R05 1/10W
LVB3P PB0
LVB3M PB1
LVBCKP PB2
LVBCKM PB3
LVB2P PB4
LVB2M PB5
LVB1P PB6
LVB1M PB7
LVB0P PB8
LVB0M PB9
VCC3.3
+5V
LED_A
V33P
C408 100N16V
LVB3P PB0
LVB3M PB1
V33P VCC3.3
FB403
Pm25LD020C-SC E
8
VDD
7
HOLD#
6
SCK
5
SI
1 2
TOUCH_POWER
D404
NC/RL Z5.6B
1 2
120 OHM
FB404
1 2
120 OHM
U403
1
CE#
2
SO
3
WP#
4
GND
R439
0R05 1/16W
R442
R483
NC
0R05 1/16W
R440 NC
R441 NC
R452 0R 05 1/ 16W
R453 0R 05 1/ 16W
V33TMDS
R427 22R 1 / 16W 5%
R429 22R 1 / 16W 5%
R433 22R 1 / 16W 5%
C151 22pF 50V
XO
XI
R420
4K7 1/16W 5%
NC/3K9 +/-5% 1/ 16W
KEY1
KEY2
POWER
LED_G
LED_A
VCC3.3
FB401
NC/120 OH M
1 2
C407
NC/100N 16V
on_BACKLIGHT 7
Adj_BACKLIGHT 7
V33P
C402 100N16V
FB408 120 OHM
4K7 1/16W 5%
C423
NC/10uF 10V
R408
C403 100N16V
1 2
R467
RESETB
C404 100P 50V
LED_A
FB407
NC/120 OHM
R459
4K7 1/16W 5%
V33P
SDOUT
CE
CLK
SDIN
HPD_CTRL 4
DDCSDA2 4
DDCSCL2 4
VCC3.3
R409
NC/3K9 +/-5% 1 / 16W
C405 100P 50V
D402 NC/RLZ 5.6B
D403
RLZ5.6B
1 2
POWER
LEDA
C422 100N 16V
R479 100R 1/16W 5%
V12C
C411 100N16V
LEDG
C406 100P 50V
D401
RLZ5.6B
1 2
R415
4K7 1/16W 5%
FLASH_WP
CLK
SDIN
SDOUT
CE
R424 0R 05 1/16W
R425 0R 05 1/16W
R416 10K 1/16W 5%
R410
NC/3K9 +/-5% 1/ 16W
U401
103
AR3N / SD2 / SPDIF2 / TCON[8] / GPI / GPO / IICSCL / PWM1
104
AR2P / SD1 / SPDIF1 / TCON[5] / GPI / GPO / IRQB / IICSDA
105
AR2N / SD0 / SPDIF0 / TCON[9] / GPI / GPO
106
PVCC
107
PGND
108
AR1P / MCK / TCON[7] / GPI / GPO
109
AR1N / SCK / TCON[3] / GPI / GPO
110
WS(SD1) / TCON[2][6][7] / GPIO
111
SD0 / SPDIF0 / TCON[4][7] / GPIO
112
SD1(WS) / SPDIF1 / TCON[5][9] / GPIO
113
SD2(SCK) / SPDIF2 / TCON[1][11] / GPIO
114
SD3(MCK) / SPDIF3 / TCON[0][13] / PWM4 / GPIO
115
SPI_SCLK / SD I O
116
SI / MCU_SCLK
117
SO / SCSB
118
CEB / IR QB
119
GPO / PWM5
120
VCCK
121
DDCSCL3 / GPIO
122
DDCSDA3 / GPIO
123
DDCSDA2 / GPIO
124
DDCSCL2 / GPIO
125
RESETB
126
GPIO / PWM1
127
XO
XO
128
XI
XI
V33TMDS
R430 6 . 2KOH M +-1% 1/10 W
C413
C414
10uF 10V
100N16V
RX2+ 4
RX2- 4
RX1+ 4
RX1- 4
RX0+ 4
RX0- 4
RXC+ 4
RXC- 4
R434
NC
VCC3.3 7
VCC3.3
C412
R426
NC
220N16V
FLASH_WP
CN403
NC/CONN
CN402
7
6
5
4
3
2
1
NC/CONN
1
2
3
4
5
6
7
6
5
4
3
2
1
R428 10 K 1/ 16W 5%
R431 22R 1/ 16W 5%
R435
10K 1/16W 5%
C415
22pF 50V
C418
22pF 50V
CN405
1
2
3
4
5
6
CONN
X401
14.31818MHZ/32PF
LVBCKP PB2
LVBCKM PB3
LVB2P PB4
LVB2M PB5
LVB1P PB6
LVB1M PB7
LVB0P PB8
LVB0M PB9
102
101
100
99
97
98
AG2P / GPI / GPO/ PWM2
AG3N / DVS / GPI / GPO / PWM1
AG1N / GPI / GPO / PWM5 / TCON[0]
AG1P / GPI / GPO / PWM4 / TCON[12][3]
AG2N / GPI / GPO / PWM3 / TCON[11][6]
AR3P / SD3 / SPDIF3 / TCON[10] / GPI / GPO / PWM0
86
88
91
93
95
96
90
92
94
87
89
84
85
PGND
ACLKN / D H S / T XE0-_8b
ACLKP / DEN A / T X E0+_8b
AB2N / RED2 / RED4 / TXE2-_8b
AB1N / RED0 / RED2 / TXE1-_8b
AB2P / RED3 / RED5 / TXE2+_8b
AB1P / RED1 / RED3 / TXE1+_8b
BR1N / RED6 / GRN2 / TXE3-_8b
AB3N / RED4 / RED6 / TXEC-_8b
BR1P / RED7 / GRN3 / TXE3+_8b
AB3P / RED5 / RED7 / TXEC+_8b
AG3P / DCLK / GPI / GPO / PWM0
RTD2281W-CG
TMDS_VDD1TMDS_REXT2NC3NC4NC5NC6NC7NC8NC9NC10TMDS_GND11RX2P_112RX2N_113RX1P_114RX1N_115RX0P_116RX0N_117RXCP_118RXCN_119TMDS_VDD220AVS021AHS022ADC_VDD23B0-24B0+25G0-26G0+27SOG028R0-29R0+30GPI31GPI32ADC_GND38GPI37GPI36GPI35GPI34GPI
PA9 LVA0M
V12C
PA8 LVA0P
PA7 LVA1M
PA6 LVA1P
PA5 LVA2M
PA4 LVA2P
PA1 LVA3M
PA0 LVA3P
78
79
75
76
81
83
74
80
82
77
72
73
BR2P / GRN1 / GPI / GPO / GRN5 / TXO0+_8b
1UF 10V
NC
BG2N / GRN6 / GPI / GPO / BLU4 / TXOC-_8b
BG2P / GRN7 / GPI / GPO / BLU5 / TXOC+_8b
BR3N / GRN2 / GPI / GPO / GRN6 / TXO1-_8b
BR3P / GRN3 / GPI / GPO / GRN7 / TXO1+_8b
BG1N / GRN4 / GPI / GPO / BLU2 / TXO2-_8b / IIS_WS (SPDIF3)
BG3P / BLU7 / BLU 1 / GPI / GPO / T XO 3+_8b / I I S_SD0 (SPDIF 0)
BG3N / BLU0 / BLU6 / GPI / GPO / TXO3-_8b / IIS_MCK (SPDIF1)
BG1P / GRN5 / GPI / GPO / BLU3 / TXO2+_8b / IIS_SCK (SPDIF2)
33
V12ADC
C417
C416
100N16V
PVCC
BR2N / GRN0 / GPI / GPO / GRN4 / TXO0-_8b
C409
LVACKM PA3
LVACKP PA2
69
70
71
67
68
66
65
BCLKN / TCON[6][12] / GPI / GPO / PWM3
BB3N / SCK / TCON[4][2] / GPI / GPO / BLU7
BB3P / WS / TCON[7][1] / GPI / GPO / PWM1
BB2P / MCK / TCON[5][9] / GPI / GPO / BLU6
BB2N / SD0 / SPDIF 0 / TCON[13][3] / GPI / GPO / BLU5
BB1P / SPDIF1 / SD1 / TCON[7][3] / GPI / GPO / IICSCL / BLU4
BB1N / SPDIF2 / SD2 / TCON[9][11] / GPI / GPO / IICSDA / BLU3
BCLKP / SPDIF3 / SD3 / TCON[10][8] / GPI / GPO / PWM1 / PWM5 / BLU2
R0+ 3
R0- 3
SOG 3
G0+ 3
G0- 3
B0+ 3
B0- 3
AHS0 3
AVS0 3
C425
10uF 10V
C424
10uF 10V
100N16V
SD0 / SPDIF0 / TCON[0][7] / GPIO / PWM0
TCON[1][8] / PWM2 / GPIO
TCON[3][5] / DDCSDA1 / GPIO
TCON[7][10] / DDCSCL1 / GPIO
TCON[9][11] / IICSDA / GPIO
TCON[1][4] / IICSCL / GPIO
TCON[0][5] / PWM1 / PWM5 / GPIO
LEDG
PVCC
PGND
VCCK
A-ADC3 / GPIO
A-ADC2 / GPIO
A-ADC1 / GPIO
A-ADC0 / GPIO
PWM0 / GPIO
IICSDA / GPIO
IICSCL / GPIO
GPIO/TCON[5]
R445
2K2 1/16W 5%
NC/100R 1/ 10W 5%
GPIO
GPIO
GPIO
GPIO
GPIO
EESCL
EESDA
NC
GPI
GPI
R460
R406
NC/100R 1/ 16W 5%
R402 NC/4K7 1/ 16W 5%
R407
NC/100R 1/ 16W 5%
PA[0..9] 6
R422 100R 1/16W 5%
64
63
C410 100N 16V
62
61
C419 100N 16V
60
59
R419 0R05 1/16W
58
R421 0R05 1/16W
57
EESDA
56
EESCL
55
54
R482 100R 1 / 16W 5%
53
CABLE_DET
52
R480 100R 1/16W 5%
51
R481 100R 1/16W 5%
50
49
48
47
46
45
44
43
42
41
40
39
R477 47R 1/ 1 6W 5%
R478 47R 1/ 1 6W 5%
CABLE_DET DVI_CABLE_DET
R443 NC
R444 0R 05 1 / 16W
Q402
LMBT3906LT1G
R446
200R 1/10W 5%
DET_+5V
27
T P V ( Top Victory Electronics Co . , Ltd. )
715G4798-M0A-000-0040_101101
絬 隔 瓜 絪 腹
Key Component
SCALER
Date
OEM MODEL
AOC 50ID
TPV MOD E L
AOC 50ID A
PCB NAME
715G4798-M0A
of
Sheet
58 Thursday, May 12, 2011
Custom
Size
Rev
称爹
>
<
称爹
+12V
+12V 7
C810
100N 50V
L801
47UH
OVP
C815
100pF 50V
R801
10R 1/8W 5%
C805
1000pF 50V
C809
1000pF 50V
2.2OHM 1/10W
R843
680 OHM 1/4W
0.12R 1%
D18D17D26D2
S11G12S23G2
R841
R812
R813
0R05
C801 0. 47uF 16V
BKLT_EN 7
BKLT_VBR1 7
R806 1K 1/10W 5%
R808 1K 1/10W 5%
C802 68N F 50V
100N 50V
C812
R807 20K 1/10W 5%
R810 20K 1/10W 5%
R802 270K +-1% 1/10W
C808 NC
R803
33K 1/16W 5%
R804 100K 1/16W 5%
R811
150R 1/10W 5%
R819
33K 1/16W 5%
U801
10
11
12
13
1
2
3
4
5
6
7
8
9
MP3389EF
NC
VIN
VFAULT
VCC
GATE
COMP
PGND
EN
ISENSE
DBRT
OVP
GND
LED1
OSC
LED2
ISET
LED3
BOSC
LED4
LED12
LED5
LED11
LED6
LED10
LED7
LED914LED8
E-Pad
29
NC
+
C811
28
27
26
25
24
23
22
21
20
19
18
17
16
15
NC/ 470uF 16V
5
Q806
P8008HV
4
R842
2.2OHM 1/10W
R816
NC
D801
1 2
BR310
OVP
C807
+
4.7UF 100V
C803
0.47UF 50V
C804
0.47UF 50V
C806
270K +-1% 1/10W
100pF 50V
2010/6/2
C813
2N2 50V
C814
2N2 50V
R834
2010/2/9
R827 1R 1/10W 5%
R830 1R 1/10W 5%
R805
300K 1/8W 5%
R809
6.2KOHM +-1% 1/10W
11 12
1
2
3
4
5
6
7
8
9
10
CN803
CONN
It is suitable for 18.5", 20",21.5'' & 23" LED panel
215W
6.2K
270K
0.12 ohm
NC
230W
6.2K
39K
0.2 ohm
0.2 ohm
R809
R834
R812
R816
190W
6.2K
NC
0.15 ohm
NC
200W
6.8K
270K
0.15 ohm
NC
28
T P V ( Top Victory Elec t ronics Co . , Lt d. )
絬 隔 瓜 絪 腹
Key Component
715G4798-M0A-000-0040_101101
CONVERT
Date
OEM MODEL
TPV MODEL
PCB NA ME
Sheet
AOC 50ID
AOC 50ID C
88 Thursday , May 12, 2011
of
Size
Rev
称爹
Custom
<
称爹
>
R832
R833
R836
R839
R840
R827
R828
R829
R830
R831
R803
R819
R809
R834
R812
R816
+12V
+12V 4,6
R813
0R05 4A 1/ 4W
C801 0. 47uF 16V
BKLT-EN 4
BKLT-VBR1 4
R806 1K 1/10W
2010/3/4
R808 1K 1/10W
C802 68NF 5 0V
C812
R807 20K 1/10W
R810 20K 1/10W
R802 270K +-1% 1/10W
C808 NC
51KOHM +-1% 1/10W
R804 100K 1/10W
20" 18.5" 23" 21.5"
NC
NC 0 ohm 0 ohm
NC NC 0 ohm 0 ohm
NC 0 ohm
0 ohm
1 ohm
NC 0 ohm
NC NC 0 ohm
1 ohm
1 ohm
NC 1 ohm NC 1 ohm
1 ohm 1 ohm 1 ohm 1 ohm
NC
51K
30K
7.15K 7.15K
75K
NC
30K
6.04K
NC
NC
51K 51K
75K
0.1 ohm 0.15 ohm 0.15 ohm
100N 50V
R803
NC NC 0 ohm 0 ohm
1 ohm 1 ohm 1 ohm 1 ohm
1 ohm
NC
51K
10K 10K
6.2K
75K
0.1 ohm
NC NC NC NC
R811
150 OHM 1/10W
R819
30KOHM +-1% 1/10W
U801
1
NC
2
VIN
3
VCC
4
COMP
5
EN
6
DBRT
7
GND
8
OSC
9
ISET
10
BOSC
11
LED12
12
LED11
13
LED10
LED914LED8
R840
0R05 1/10W
MP3389EF
NC
VFAULT
GATE
PGND
ISENSE
OVP
LED1
LED2
LED3
LED4
LED5
LED6
LED7
E-Pad
29
R839 NC/0R05 1/10W
L801
+
C811
28
27
26
25
24
23
22
21
20
19
18
17
16
15
NC/ 470uF 16V
R836
0R05 1/10W
C810
100N 50V
47UH
R833
NC/0R01 1/10W
R801
10 OHM 1/10W
C805
OVP
R832
0R05 1/10W
T P V ( Top Victory Electronics Co . , Ltd. )
絬 隔 瓜 絪 腹
Key Component
Date
100pF 50V
C809
100pF 50V
0.15 OH M +-1% 1/4W
G4134-M0D-000-0040-1-100617
7.0.CONVERT
R841
2.2 OHM 1/10W
R812
8
S11G12S23G2
1 2
SK310B
Q806
D25D26D17D1
APM8005KCTRG
4
R842
2.2 OHM 1/10W
R816
NC
OEM MODEL
TPV MODEL
D801
OVP
PCB NAME
Sheet
C807
+
4.7UF 100V
C806
75KOHM +-1% 1/10W
100pF 50V
R827 1R 1/10W 5%
R828 1R 1/10W 5%
R831 1R 1/10W 5%
R829 NC/1R 1/ 10 W 5%
R830 1R 1/10W 5%
AOC
77 Thursday , J une 17, 2010
of
C803
0.47UF 50V
C804
0.47U F 50V
R834
C813
2N2 50V
C814
2N2 50V
R805
300K 1/8W
R809
6.8KOHM +-1% 1/10W
11 12
CN803
1
2
3
4
5
6
7
8
9
10
CONN
Size
Rev
称爹
Custom
B
29
5.2 按键板
715G4842K01000004S
CIN_01
GPIO_00
CIN_03
GPIO_01
V3.3
TP2
KEY0.1524
C007
100nF 25V
AC_SHIELD
VBIAS
R004
100R 1/16W 5%
C008
100P 50V
Blue
CIN_05
CIN_07
CIN_09
CIN_11
D001
Orange
U001
IT7230EFN/ BX
5V_LED
1
2
3
1
CIN03
2
CIN07
3
CIN09
4
CIN11
14
17
16
CIN0015CIN01
E-PAD
VSHILD5VBIAS6AVSS7AVCC
8
V3.3
VBIAS
AC_SHIELD
R007
4K7 1/16W 5%
GPIO013GPIO1
INT#
SDA
SCLK
DVCC
C006
100nF 25V
12
SM_INT#
11
SM_DATA
10
SM_CLK
9
R008
4K7 1/16W 5%
GPIO_01
GPIO_00
V3.3
C005
100nF 25V
R001
10K 1/16W 5%
4K7 1/16W 5%
R002
C003
12P 50V
Auto
4K7 1/16W 5%
R003
C004
12P 50V
CN001
SM_CLK
5V_LED
V3.3
C011
1UF 10V
ZD001
UDZSNP5.6B
1 2
1 2
-
SM_DATA
ZD002
UDZSNP5.6B
R005 0R05 1/16W
R006 0R05 1/16W
Menu +
CLK
DATA
SM_INT#
Power
1
2
3
4
5
6
CABLE
CIN_03
Auto
AUTO_4
KEY0.1524
CIN_01
-
-_2 KEY 0.1524
CIN_11
+
+_3
KEY0.1524
MENU_5 KEY0.1524
MENU
CIN_07 CIN_09
Power
PWR_1 KEY0.1524
絬 隔 瓜 絪 腹
Key Component
T P V ( Top Victory Electronics Co . , Ltd. )
Date
Dif ferent ial KEY 0.1524
CIN_05
Differential
715G4164-K0C-000-0040_20100420.DSN
2.0 Touch key
OEM MOD EL
TPV MO D E L
PCB NAME
Sheet
AOC e943Fw
e943Fw C
715G4164-K0C
22 Tuesday , April 19, 20 11
of
Size
Rev
称爹
A3
<
称爹
>
30
3. 软体及 EDID 烧录
6.1 软体烧录
1. 准备材料
ISP JIG: 715GT089-B/C VGA cable
TPV P/N: 089G728 GAA DB
PC Monitor USB cable
TPV P/N: 089G1758 X
USB port driver ISP tool: V1.7 Beta2 New F/W
31
2.连接图
3.安装 USB 驱动
3.1. 将 USB 烧录板连接 PC,然后安装 USB 驱动程序,按如下步骤操作:
32
点击 “Finish”
完成 USB 驱动
安装。
33
4. 安装烧录程序
4.1.安装程序 RTD customer tool.
4.2. 双击
,按步骤安装程序
34
4.3. 双击程序 运行烧录软件,具体设置步骤如下:
5
6 7
35
4.5. 升级软体,按步骤进行
6
7
36
6.2 EDID 烧录
(一)准备工作
需求工具 LIST:
1) 料号为 715GT034-B 的制具
2) 数据 WA.DAT&WD.DAT&*. CONFIG.INI 文件.
3) 打印口驱动 (工厂提供)
4) 线材 : 公对公打印线 ,公对公 D-SUB 信号线 DVI 线材各一根 .
5) 12V( Adapter)电源一个 (维修站自己准备 )
6) TPVDDC6.0 版本烧录程序 .
7) PC 一台,推荐使用 XP 系统管理员权限。
需要用的到线材与制具图片汇总如下 :
VGA&DVI 一起读取与烧录连接如下图:
TO PC LPT (打印口)
DC 12V power
VGA 线
LCD DVI port
另外请特别注意:烧录软件与 EDID 数据必须放在同一个文件夹中运行,且 EDID DATA 保存的文件夹必须有两层文件
夹,第一层文件夹文件名必须命名为 DDC,否则 TOOL 将无法识别,参考下图。
用公对公的 DVI 线连接
37
此程序再 XP 系统上运行,烧录前请先安装打印口驱动“PORT95NT.EXE”, 然后重新启动计算机 .
(二)烧录
(1)双击此图标 安装打印口驱动.
(2)双击
软件,运行后在 ANALOG 前面打黑点. 因为此机种为 VGA 口。依下图填写信息。
(3 )选择 DDC 数据
38
(4 )填写以下标识的信息:
(5 )出现以下信息表示烧录成功:
39
( 6)如果出现以下画面,请检查打印线以及 TOOL 的电源线是否连接 OK,以及显示器是否有开机?
VGA 与 DVI 线没有连接,将出现以下错误提示:
如果 EDID 没有烧录 OK,将出现:VGA 无法上最佳分辨率,HDMI 静态无画,动态无声.
如果还是无法烧录,点击 READ 可以读,但是不可写, 请参考下图做相关动作:
40
1. VGA 无法烧录,请将接显示器那端第九 Pin 剪掉,
2. 如果是 DVI 无法烧录,请将 DVI 线接显示器那端的第 14 PING (最短的那个 PIN)即供电脚剪掉!
3. 如果是 HDMI 无法烧录,请将 DVI-HDMI 线接制具那端的第 14 PING 供电脚剪掉!
如下图画红圈部分 :
41
7. 故障处理流程
7.1 主板
死机
按下电源键看画面是否正常
重新插插头然后检查 AC:100-240V 是否正常?
检测 ADAPTER 的电压大小
检查 U702 Vout=3.3V
检查 X401 晶振是否正常
死机
NG
OK
OK
OK
OK
更换 U401
NG
NG
更换 ADAPTER
检查或更换 U705,U702
NG
更换 X401
42
无画 (LED 白色)
检查 U702 Vout=3.3V
无画
检查信号线
NG
OK
C704
检查 X401 震荡波是否正常
检查 CN101 的 HS/VS 是否正常
=1.8V
OK
OK
OK
更换 U401
NG
NG
NG
更换信号线
更换 CN701,U702
更换 X401
检查相关回路
43
白屏
白屏
检查 Q706 的基极是否
为高电平
OK
检查 Q705 是否损坏
或 CN406 虚焊
OK
更换 PANEL
NG
NG
检查相关元件
检查 X401 的晶振是否正常
NG
OK
检查 U401 复位电路是否正常
NG
OK
更换 U401
更换 X401
检查相关元件
44
无背光
检测 FB701 电压为 12V
NG
OK
检测 ON/OFF 信号
NG
OK
检测 U801 第 3 脚是否为 12V
NG
OK
检测 U801 第 26 脚的 PWM 波形
NG
OK
检测 Q806
NG
OK
检查接口或灯管,反馈和保护回路
检测 Adapter
检测主板
更换 U801 或 R811
更换 U801
更换 Q806
45
7.2 按键板
OSD 画面不稳定及不可调整
OSD 画面不稳定及不可调整
OK
按键板是否连接正常
OK
按键开关是否正常
OK
按键板是否正常
OK
检查主板
NG
连接好按键板
NG
替换按键开关
NG
替换按键板
46
8.主要 IC 管脚及内部框图
1. RTD2281W-CG
2. APW7080KAITRG
47
3. MP3389EF
48
9.Main Frame 定位 SOP
49
1.将 Main Frame 放于 panel 中间位,且整理好
FFC 线材
2.轻轻盖上后壳,盖好后壳上方,并对准信号接
口孔位。
6.盖上后壳
1
1
2
3.然后轻轻取下后壳(不能移动 Main Frame)
5.贴上铝箔,然后连接 FFC 线
50
10. 附带软件使用 SOP
10.1 分屏软件使用 SOP
1.双击桌面分屏软件的图标,然后可以在任务栏中看到分屏软件正在运行:
2. 右击任务栏图标 ->配置 ->然后可以选择你要分屏的类型 :
3. 当你打开窗口并拖时便会出面分屏画面 :
51
10.2 e-Saver 软件使用 SOP
1.双击桌面分屏软件的图标,运行软件后默认语言为中文,根据客户所需进行相应设置:
2. 右击任务栏图标,然后可以选择你要语言 :
52
10.3 i-Menu 软件使用 SOP
运行桌面的 i-Menu 软件,可以根据客户需求,设置相应参数,“关于”选项中可以查看客户机器
的 SN, 标准分辨率,型号等等。
53
11. 料件清单
注意: 以下料件信息仅供参考,如有变更,恕不另行通知,请到 http://cs.tpv.com.cn 获取最新信息。
e2251Swn TIBJT32YB7A2NNF.LF
点位 组件 对象描述 备注
040G-58162435A P/N LABEL FOR MANUAL PE BAG
040G-58162461A Energy star label
052G---1210--A 80MM * 25MM
052G---2191--A PAPER TAPE
052G6019--1 INSULATING TAPE
E08902 089G-725CAA-DB SINGAL CABLE 1500MM COMLINK
089G-725GAA-DB SINGAL CABLE 1500MM GREATLAND 2nd source
089G-725HAA-DB SINGAL CABLE 1500MM HONGLIN 2nd source
089G-725LAA-DB SINGAL CABLE 1500MM HONGSHUO 2nd source
E08901 089G414A15N-CX POWER CORD 1500MM CHINA XUEXIANG
089G414A15N-HL POWER CORD 1500MM CHINA HONGLIN 2nd source
0D1G1030--8120 screw
0M1G1730--8225-CR3 screw(Hinge)
0M1G3130--5-47-CR3 SCREW M3 x5
0Q1G-140-10120 SCREW
0Q1G1030--8120 SCREW
708GBF01-CP-1A AOC 40(2200)
Q45G--77--5 PE PACKING (Y1900241)
Q50G---4-10 TIE (Y1900221)
Q52G---1185-99 big carton tape for aoc
2436L-2518A BM215WF4-T2BB-631
3110T-0856A
3110T-0856B
3850L-0088A ID, YUPO, 78X37
4296L-0284A
6060L-2569A LM215WF4(TJBA,T2BB)
6061L-2064A LM215WF4-TJAA
0ILUL-0185A
6308L-4013A
6308L-4014A
6871L-2552B
C115 0CH2103K562 10NF, K, 50V, X7R, 0.9mm, 1608, R/TP
C915,C916 0CH2104H942 0.1uF, Z, 25V, Y5V, 0.9mm, 1608, R/TP
C1,C2,C302,C5,C51,C
6,C7,C8,C924
C79,C911 0CH2473H562 47nF, K, 25V, X7R, 0.9mm, 1608, R/TP
C56,C57,C74 0CH2473K562 47NF 50V K X7R 1608 R/TP
C3,C36,C4,C908 0CH2A-0007A
750GBT215W4BB1N10
0
0CH2104K562 0.1UF 50V K X7R 1608 R/TP
PANEL BM215WF4-T2BB-631
GALVALUME,
T=0.3,BM215WF4-TJA1-6F1-A0, Up
GALVALUME,
T=0.3,BM215WF4-TJA1-6F1-A0, Down
PMP-P2 100-520U-13, 5U-C60 black A600,
180x7x0.45
LS0609D3-C6LS, LUSEM, 960, 6BIT, MINI,
C_B, R/TP, 48MM, 4PF, UPILEX, T9
LTBXNSSNXX1-02150T01, 487.1*277.5,
LGC,T,B,X,N,S, S,N,X,X,1,02150,Top,01
LTXXNSSNXX1-02150B01, 487.10*277.5,
LGC, T, X, X, N, S, S, N, X, X, 1, 02150,
Bottom, 01
Source, Single, None-C/SKD,
LM215WF4-TJC1, Single Side
1U F, 10 Volt, K PER, X5R(JB), 1608 R/TP,
T=0.9(MAX)
54
C50,C55,C58,C59 0CH2A-0010A 33nF, M, 25V, X7R, 0.9mm, 1608, R/TP
C22,C23,C32,C33,C34 0CH2A-0011A
10U F, 16 Volt, K PER, X5R(JB), 3216 R/TP,
T=0.95(MAX)
C101,C102,C103,C10
4,C105,C106,C107,C1
08,C109,C110,C111,C
112,C113,C114,C301,
0CH2A-0015A 1uF, K, 25V, X5R, 0.9mm, 1608, R/TP
C303,C305,C307,C30
9,C311,C77,C907
C73 0CH2A-0017A
2.2U F, 10 Volt, K PER, X5R(JB), 1608 R/TP,
T=0.9(MAX)
C313,C314,C315,C31
8,C52,C61,C62,C63,C
64,C71,C72,C913,C91
0CH2A-0026A
10U F, 25 Volt, K PER, X5R(JB), 3225 R/TP,
T=1.0(MAX)
4,C920,C921
C312 0CH2A-0038A
0.1U F, 25 Volt, Z PER, Y5V(JF), 1005 R/TP,
T0.55(MAX)
C701 0CH2A-0049A 1.5nF, 50, -10~+10(K), 1608, X7R(JB)
C75 0CH2A-0088A 3.3nF, K, 50V, X7R, 0.9mm, 1608, R/TP
C912 0CH2A-0091A 1uF, K, 25V, X5R, 0.6mm, 1005, R/TP
D3,D4,D5 0DHZL-0008B BAV99-7-05-F, DIODES, SOT-23, R/TP
ZD1 0DHZL-0061A SDZ6V2D, AUK, SOD-323, R/TP
D6 0DHZL-0095A RB050M-30, ROHM, PMDU, R/TP
F1 0FFST-0002A
U3 0IDIL-0002A
UC2 0IIML-0004A
U4 0ISGL-0008C
F0603FA2500V032T, AEM, 2.5, 32 Volt,
1.6X0.8X0.8, SMT, Ceramic, UL/CSA
AP7167-FNG-7, DIODES, ADJUST_3.3V,
1.2A, DFN3030-10, R/TP, 10
iML7821BE, IML, 5V~20V, 320mA, 20V/us,
40MHz, 1Ch, TSOT, R/TP, 5Pin
M24C04-RDW, STmicroeletronics, 4K, 5ms,
TSSOP, R/TP, 8
SM4025, SILICON MITUS, MONITOR,
US2 0ISML-0007A
BOOST+L/S(GPM)+OP-AMP+PVCOM+DISC
HARGING,
UC1 0ISWL-0078A
SW0640, SIW, LVDS, 6/8, 2, MINI-LVDS, 6, 1,
DRD, GIP, AFRC, DGA, MUTE, MLF, TR, 68
TNI8016-100M, DACOWELL, 10UH, M=20%,
L1 0LCAA-0069B
2.1A, 0.093, 8.0X11.0X1.8 (1.2MM,
IN-BOARD), R/TP
FL4,FL5,R103,R109,R
118,R119,R121,R125,
R126,R127,R129,R13
8,R139,R140,R142,R1
79,R180,R20,R302,R5
0RH0000C622 0 OHM 1/16W 1608 5% D R/TP
4,R601,R602,R801,R8
02,R901,R902,R903,R
906,R908
R131 0RH0102C422 10 OHM 1/16W 1608 1% D R/TP
R701 0RH0221C622 2.2 OHM 1/16W 1608 5% D R/TP
R10,R11,R12,R13,R14
,R15,R16,R17,R18,R1
0RH0302C422 30 OHM 1/16W 1608 1% D R/TP
9,R22,R23,R25,R26
R322 0RH0472C422 47 OHM 1/16W 1608 1% D R/TP
R2,R3 0RH1000C422 100 OHM 1/16W 1608 1% D R/TP
R1 0RH1001C422 1K OHM 1/16W 1608 1% D R/TP
R24,R55 0RH1002C422 10K OHM 1/16W 1608 1% D R/TP
R123,R225,R235,R24
4,R255
0RH1102C422 11K OHM 1/16W 1608 1% D R/TP
55
R214 0RH1201C422 1.2K OHM 1/16W 1608 1% D R/TP
R212 0RH1202C422 12K OHM 1/16W 1608 1% D R/TP
R211 0RH1301C422 1.3K OHM 1/16W 1608 1% D R/TP
R150 0RH1500C422 150 OHM 1/16W 1608 1% D R/TP
R151,R242,R27 0RH1502C422 15K OHM 1/16W 1608 1% D R/TP
R114,R136 0RH1601C422 1.6K OHM 1/16W 1608 1% D R/TP
R130,R233,R777 0RH1602C422 16K OHM 1/16W 1608 1% D R/TP
R141 0RH1800C422 180 ohm, 1/16W, 1608, 1%, R/TP
R115 0RH2201C422 2.2K OHM 1/16W 1608 1% D R/TP
R50,R51 0RH2401C422 2.4K OHM 1/16W 1608 1% D R/TP
R904 0RH2402C422 24K OHM 1/16W 1608 1% D R/TP
R101,R104,R106,R26
1
0RH2700C422 270 OHM 1/16W 1608 1% D R/TP
R243,R253 0RH2702C422 27K OHM 1/16W 1608 1% D R/TP
R148,R223,R234,R24
5
0RH3302C422 33K OHM 1/16W 1608 1% D R/TP
R135 0RH3602C422 36K 1/16W 1% 1608
R201 0RH3900C422 390 OHM 1/16W 1608 1% D R/TP
R146 0RH3902C422 39K OHM 1/16W 1608 1% D R/TP
R324,R326,R67 0RH4700C422 470 OHM 1/16W 1608 1% D R/TP
R202 0RH4702C422 47K OHM 1/16W 1608 1% D R/TP
R110,R132,R778,R90
5
0RH5101C422 5.1K OHM 1/16W 1608 1% D R/TP
R117 0RH5102C422 51K OHM 1/16W 1608 1% D R/TP
R203 0RH5600C422 560 ohm, 1/16W, 1608, 1%, R/TP
R122,R124,R4,R5,R90
9
0RH5601C422 5.6K OHM 1/16W 1608 1% D R/TP
R222 0RH5602C422 56K OHM 1/16W 1608 1% D R/TP
R252 0RH6201C422 6.2K OHM 1/16W 1608 1% D R/TP
R254 0RH6202C422 62K OHM 1/16W 1608 1% D R/TP
R232 0RH7502C422 75K ohm, 1/16W, 1608, 1%, R/TP
R21,R231,R241,R251 0RH8201C422 8.2K OHM 1/16W 1608 1% D R/TP
R221 0RH9101C422 9.1K OHM 1/16W 1608 1% D R/TP
R910 0RH9102C422 91K OHM 1/16W 1608 1% D R/TP
R224 0RHAA-0015A 43K ohm, 1/16W, 1608, 1%, R/TP
AR5,AR6 0RHZL10005A 100OHM 5 1/16W 3216 R/TP
Q2 0TRRL-0010A
0TRRL-0019A
Q1 0TRRL-0011A
0TRRL-0020A
KTA1505S-Y-RTK/H, KEC, PNP, R/TP,
MMBT4403, Diodes, PNP, R/TP, SOT-23, H/F,
KTC3876S-Y-RTK/H, KEC, NPN, R/TP,
MMBT4401, Diodes, NPN, R/TP, SOT-23, H/F,
SOT-23, .
3
SOT-23, .
3
2nd source
2nd source
FL6,FL7,FL8,FL9 6200L-J015A BLM18PG300SN1D
RT1 6322L-0004A 22K ohm, +-3%, 125, 0.21, 3950, 1608, R/TP
CN1 6630L-0157B
6870S-1235A
FI-XB30SL-HF10, JAE, 30 Pin, 1 mm, Angle,
LM215WF4-TJC1-611, 2L, 0.6, 479.15*122.15,
Sn, USER LOCK
3, N, Source, NO, Single Side
6091L-1904A BM215WF4-T2AA-631
3022L-1413A
KOLON, XC210, T=0.123,
BM215WF4-TJA1-6F1-A0
3550B-09 18A AL, T=0.5, BM215WF4-TJA1-6F1-A0
3850L-0092A BL, YUPO, 77X14
56
4975L-0464A BM215WF4-TJA1-6F1-A0
4974L-0864A
5022L-0302A
PC,ENTIRE,ETR-1010,V0,
BM215WF4-TJA1-6F1-A0
SH140U+5256M, SILICON, Gray,
274.7*2.0*0.4
5022L-0303A SH140U+5256M, SILICON, Gray, 485*2.0*0.4
5022L-0305B SH140U+5256M, SILICON, Gray, 10*2.0*0.25
5151L-0218A BM215WF4-TJA1-6F1-A0
3034L-0937A
3953L-0217A
3953L-0218A
5150L-0595A
6916L-0539A
TORAY, TZC25S, T=0.25, 3M, 1363-60,
BM215WF4-TJA1-6F1-A0
TORAY, 188E60L, T=0.188, 3M, 1363-60,
441.7*1.8*0.2, BM215WF4-TJA1-6F1-A0
TORAY, 188E60L, T=0.188, 3M, 1363-60,
286*1.8*0.2, BM215WF4-TJA1-6F1-A0
PMMA, Flat, 2.0, Printing,
BM215WF4-TJA1-6F1-A0
LGINNOTEK LED, 32(Number Of LED), White
LED, BM215WF4-TJA1-6F1-A0
5153L-0068A 10FH-SM1-GAN-TB(LF)(SN) , JST
6915L-0284A
LGINNOTEK LED,Top View,2ea(LED Chip
Q'TY per PKG), 7020PKG,70*20*0.8
283.4*4.2*1.2, 2ea(Number Of Chain),
6920L-0064A
1L(Number Of Layer), 32ea(Number Of LED),
AL
7250L-1401B TP-15;282.6*3.6*0.25T
7250L-0864A NITTO, NITTO 5000NS, Clear, 30*3*0.16
7250L-1408A ZH350 25x16x0.1
7250L-1488B Conductive Tape, STN1026W(P),15*25,T=0.11
756GFBCB-AA010--00 MAINBOARD-CBPCBT3A1AA
SMTCA-U403 100GARJI001FT1
MCU ASS’Y-056G2233-11
A15G1636701 Main-frame
A15G1648101 PlATE
A33G1203AED-1B0100 stand-top
A33G1204--1-1C0100 Power lens
A34G2579AEDC1B013
0
bezel
A34G2580AED-3B0100 rear cover
A34G2581AED-1B0100 Stand-cover
A34G2618AED-1B0130 BASE
A37G0252011 HINGE
ADPCA1236YA2 ADAPTER BOARD
CN406 033G801930F-CH--JS WAFER 30P 1.0MM JINGSHI
C718 067G204V470-4K CAP CS 47UF 20% 25V 8*8
F67G204V470-4L CAP CS 47UF 20% 25V 8*8 2nd source
C716 067G204V471-2K CS CAP 470uF 10V 8*8 mm
067G204V471-2L CS CAP 470uF 2nd source
C811 067G215C151-4H
EC 150uF +-20% 25V 8*7mm 700mA 2000Hr
HER MEI
C807 067G415R479-9L EC 4.7UF 20% 100V RZW 8*12
067G415R479-9K EC 4.7UF 20% 100V ED 8*12 2nd source
FB701 071G--5526A--H CORE 6.0X3.5X3.5 127 25% 3.5X6.0
071G--5526A--S CORE 6.0X3.5X3.5 127 25% 2nd source
CN101 088G-35315FVXH
088G-35315FVCL
D-SUB CONN WITH SCREW 15P BLUE
XIANHE
D-SUB CONN WITH SCREW 15P BLUE
CL
2nd source
57
X401 093G--22-53--J Diode Crystal 14.31818MHZ/32PF/49US
709G4798-QM001 COMSUPTIVE ASS""Y
055G--23524--A WELDING FULX WITHOUT Pb
Q49G--51100
Q55G-100625 TIN STICK_LOW ARGENTUM
C141,C707 F67G305M1013GV
067G305S1013HV EC 100UF 20% 16V 6.3*7 2nd source
CN701 F88G-304-11-YG DC JACK 3P BLACK YCG
088G-304-11--C DC JACK 3P BLACK CL 2nd source
CN803 033G801910Y--H WAFER 10P 1.0MM GAOLIN
311GF050B10ADH FFC CONN 10P 0.5MM HR 2nd source
U401 056G-562434 IC SCALER RTD2281W-CG QFP-128 Realtek
U702 056G-563512 IC G1117-33T43UF TO-252 GMT
U705 056G-563513 IC LDO APW7080KAITRG SOP-8P ANPEC
U102,U103 056G-662-48
U801 056G-700--5 IC LED driver MP3389EF TSSOP28 MPS
U101 056G1133531
U403 056G2233-11
Q402,Q404 057G-417517
Q701,Q706 057G-417518
Q806 057G-763-92 FET P8008HV 4A/80V SOP-8 NIKO-SEM
Q705 057G-763940 MOSFET AO3401A SOT-23 AOS
R419,R421,R439,R44
4,R448,R452,R453,R4
061G0402000-JT RST CHIPR MAX0R05 1/16W TZAI YUAN
83
R104,R109,R116 061G0402100-JT
R120,R121,R422,R47
9,R480,R481,R482,R7
061G0402101-JT
06
R142,R150 061G0402102-JT
R416,R428,R435,R70
2,R703,R719
R437,R712,R721,R80
4
R427,R429,R431,R43
3
061G0402103-JT
061G0402104-JT
061G0402220-JT
R122,R123,R445 061G0402222-JT
R720 061G0402223-JI RST CHIPR 22 KOHM +-5% 1/16W 0402 TA-I
R114,R704 061G0402223-JT
R726 061G0402303-JT
R711,R803,R819 061G0402333-JT
R436 061G0402394-JF
R101,R105,R107,R11
1,R118,R477,R478
061G0402470-JT
R112,R113,R415,R42
0,R451,R459,R467,R4
061G0402472-JT
75,R476,R705,R718
GW2066 水 Cleaner
100uF +-20% 16V 105 ℃ 2000H 6.3*7
IC ESD PROTECT AZC399-04S SOT23-6L
AMAZING
IC EEPROM FM24C02A-SO-T-G 2K SOP-8
FUDAN
IC Pm25LD020C-SCE SIOC-8(150mil) 2M
PMC
TRA LMBT3906LT1G -200mA/-40V SOT-23
LRC
TRA LMBT3904LT1G 200mA/40V SOT-23
LRC
RST CHIPR 10 OHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 100 OHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 1 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 10 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 100 KOHM +-5% 1/16W 0402
TZAI YUAN
RST CHIPR 22 OHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 2.2 KOHM +-5% 1/16W 0402
TZAI YUAN
RST CHIPR 22 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 30 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 33 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 390 KOHM +-5% 1/16W 0402
FENGHUA
RST CHIPR 47 OHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 4.7 KOHM +-5% 1/16W 0402
TZAI YUAN
58
R106,R110,R117 061G0402750-JT
RST CHIPR 75 OHM +-5% 1/16W 0402 TZAI
YUAN
R119,R455 061G0603000-JT RST CHIP MAX 0R05 1/10W TZAI YUAN
R713 061G0603100-JT
R714 061G06031002FF
R806,R808 061G0603102-JT
R827,R830 061G0603109-JT
R811 061G0603151-JT
R446 061G0603201-JT
R807,R810 061G0603203-JT
R841,R842 061G0603229-JT
R802,R834 061G06032703FF
R715 061G06035362FF
R430,R809 061G06036201FF
RST CHIPR 10 OHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 10 KOHM +-1% 1/10W 0603
FENGHUA
RST CHIPR 1 KOHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 1 OHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 150 OHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 200 OHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 20 KOHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 2.2 OHM +-5% 1/10W 0603 TZAI
YUAN
RST CHIPR 270 KOHM +-1% 1/10W 0603
FENGHUA
RST CHIPR 53.6KOHM +-1% 1/10W 0603
FENGHUA
RST CHIPR 6.2 KOHM +-1% 1/10W 0603
FENGHUA
R801 061G0805100-JT RST CHIP 10R 1/8W 5% TZAI YUAN
R805 061G0805304-JT RST CHIP 300K 1/8W 5% TZAI YUAN
R813 061G12060004JT RST CHIP MAX 0R05 1/4W TZAI YUAN
R812 061G12061207FF RST 1206 0.12R 1% 1/4W FENGHUA
R146,R147 061G1206301-JT RST CHIPR 300 OHM 1/4W TZAI YUAN
R843 061G1206681-JT RST CHIPR 680 OHM +-5% 1/4W
C404,C405,C406 065G040210131J---Y MLCC 0402 100pF +-5% 50V NPO YAGEO
C113,C114,C142,C40
2,C403,C408,C409,C4
10,C411,C414,C417,C
065G040210412K---A MLCC 0402 0.1uF +-10% 16V X7R SAMSUNG
419,C422,C708,C709,
C717,C721,C725
C416,C420 065G0402105A5K---A MLCC 0402 1uF +-10% 10V X5R SAMSUNG
065G0402105A5K---T
C145,C146,C151,C41
5,C418,C731
065G040222031J---T
MLCC 0402 1uF -10% 10V X5R TAIYO
YUDEN
MLCC 0402 22pF +-5% 50V NPO TAIYO
YUDEN
2nd source
C722 065G040222232K---Y MLCC 0402 2.2nF +-10% 50V X7R YAGEO
C147 065G040222322K---Y MLCC 0402 22nF +-10% 25V X7R YAGEO
C101,C412,C724 065G040222415K---T
C102,C104,C105,C10
7,C108,C110
065G040247312K---A MLCC 0402 47nF +-10% 16V X7R SAMSUNG
MLCC 0402 0.22uF +-10% 16V X5R TAIYO
YUDEN
C103,C106,C109 065G040250931C---Y MLCC 0402 5pF +-0.25pF 50V NPO YAGEO
C710,C714,C805,C80
6,C809,C815
065G060310131J---A MLCC 0603 100pF +-5% 50V NPO SAMSUNG
065G060310131J---M MLCC 0603 100pF -5% 50V NPO MURATA 2nd source
C715 065G060310232K---Y MLCC 0603 1000pF +-10% 50V X7R YAGEO
C712,C719,C810,C81
2
C713,C728 065G060310525K---T
C801 065G060347412K---A
065G060310432K---Y MLCC 0603 0.1uF +-10% 50V X7R YAGEO
MLCC 0603 1uF +-10% 25V X5R TAIYO
YUDEN
MLCC 0603 0.47uF +-10% 16V X7R
SAMSUNG
59
065G060347412K---T
MLCC 0603 0.47uF -10% 16V X7R TAIYO
YUDEN
2nd source
C802 065G060368332K---Y MLCC 0603 68nF +-10% 50V X7R YAGEO
C413,C424,C425 065G0805106A5K---A MLCC 0805 10uF +-10% 10V X5R SAMSUNG
065G0805106A5K---T
MLCC 0805 10uF -10% 10V X5R TAIYO
YUDEN
2nd source
C813,C814 065G080522232K---Y MLCC 0805 2200pF +-10% 50V X7R YAGEO
C803,C804 065G080547432K---T
MLCC 0805 0.47uF +-10% 50V X7R TAIYO
YUDEN
065G080547432K---M MLCC 0805 0.47uF -10% 50V X7R MURATA 2nd source
C720,C723 065G120610625K---A MLCC 1206 10uF +-10% 25V X5R SAMSUNG
065G120610625K---T
FB102,FB403,FB404,F
B702
FB408 071G-59C121-TA
071G-56K121--M CHIP BEAD
MLCC 1206 10uF -10% 25V X5R TAIYO
YUDEN
CHIP BEAD 0603 120R 25% 300mA
FCM1608CF-121T03 TAI-TECH
2nd source
071G-59C121--B FCM1608C-121T03 SMD 2nd source
FB104,FB105,FB106 071G-59K190-TA
CHIP BEAD 0603 19R 25% 500mA
FCB1608KF-190T05 TAI-TECH
071G-59K190--B 19 OHM BEAD 2nd source
L801 073G253S-98-DN SMD CHOKE 47uH 20% 3A 64R
L701 073G253S521--H SMD CHOKE 22UH 20% 3.3A HF
D101 093G--64-42--P DIODE BAV70 SOT23 PANJIT
D401,D403,ZD101,ZD
106
093G-39GA01--T Diode ZD RLZ5.6B SEMTECH
ZD703 093G-39GA52--T DIDOE ZD ZM-PTZ9.1BST SEMTECH
D801 093G-60S907--T
Diode SCHOTTKY B3100B 3A 100V SMB
LITEON
D701 093G3004--2 DIODE SR34 PANJIT
CN405 311GF100C06ADH FFC CONN 6P 1.0mm HR
709G4798-QS001 COMSUPTIVE ASS""Y
052G---2191--A PAPER TAPE
E715 715G4798M0G000004I MAIN PCB FR-4 92*102mm*1.6mm 6
715G4798M0G000004L MAIN PCB FR-4 92*102mm*1.6mm 6 2nd source
715G4798M0G000004F MAIN PCB FR-4 92*102mm*1.6mm 6 2nd source
F01G6064--4 screw(Hinge)
F12G6300001 RUBBER
F12G6600001 RUBBER FEET
F40G-22E61510C ID Label for e2051/e2251/e2351 AP/CH
F40G0003615-9C Warning Label for e51 CH WH
F44GBE01615-2A CARTON FOR e2251Swn
F44GBF01101 EPS for e2151vw
F44GBF01201 EPS for e2151vw
F52G1201163001 double sides adhesive tape
F52G1801499001 Mylar
F70G22C1615-2A e2251Swn CD MANUAL
F09502 F95G176X-10103 FFC CABLE 10P 326MM P0.5MM WENXIN
F95G176J-10103 FFC CABLE 10P 326MM P0.5MM KOTL 2nd source
F09503 F95G179X30N102 FFC CABLE 30P 241MM P1.0MM WENXIN
F95G179J30N102 FFC CABLE 30P 241MM P1.0MM KOTL 2nd source
KEPCAAB5 KEY BOARD
F09501 F95G-76T--6603 FFC CABLE 6PIN 344MM 1.0MM DIY
F95G-76X--6603 FFC CABLE 6PIN 344MM 1.0MM WENXIN 2nd source
F95G-76J--6603 FFC CABLE 6PIN 344MM 1.0MM KOTL 2nd source
60
U001 056G-669-45 IC TOUCH KEY IT7230EFN/BX QFN16 ITE
R005,R006 061G0402000-JT RST CHIPR MAX0R05 1/16W TZAI YUAN
R004 061G0402101-JT
R001 061G0402103-JT
R002,R003,R007,R00
8
C008 065G040210131J---Y MLCC 0402 100pF +-5% 50V NPO YAGEO
C005,C006,C007 065G040210427Z---Y
C011 065G0402105A5K---A MLCC 0402 1uF +-10% 10V X5R SAMSUNG
065G0402105A5K---T
C003,C004 065G040212031J---Y MLCC 0402 12pF +-5% 50V NPO YAGEO
D001 081G15BY--2-GP CHIP LED blue/yellow GPTD12048BOC1-A
081G15BY--2-EL
ZD001,ZD002 093G-39S-34--T
709G4842-QS001 COMSUPTIVE ASS""Y
E715 715G4842K01000004S Key Board FR-4 105*11*1.2mm 16
715G4842K01000004F Key Board FR-4 105*11*1.2mm 16 2nd source
715G4842K01000004L Key PCB FR-4 105*11*1.2mm 16 2nd source
Q12G6600--6 FOOT
Q40G000162439A LABEL -CEL G1 LABEL 1.05/0.5
Q40G000162471A carton label+barcode 1 label
Q41G2009615-9D WARRANTY CARD
Q45G2010M0201A pe bag
Q45G8801607--7 pe bag
061G0402472-JT
RST CHIPR 100 OHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 10 KOHM +-5% 1/16W 0402 TZAI
YUAN
RST CHIPR 4.7 KOHM +-5% 1/16W 0402
TZAI YUAN
MLCC 0402 0.1uF -20%+80% 25V Y5V
YAGEO
MLCC 0402 1uF -10% 10V X5R TAIYO
YUDEN
LED Blue/Orange 12-22/BHS2C-C30/2C
EVERHIGHT
NO-SUGGEST Diode ZD UDZSNP5.6B
ROHM
2nd source
2nd source
61
