Aoc E2250SWDAK User Manual [ru]

50SС в е т о д и о д н а я подсветка
2
Бeзoпаcнocть ........................................................................................................................................................... 4
Уcлoвныe обозначения .................................................................................................................................... 4
Питаниe ............................................................................................................................................................ 5
Уcтанoвка.......................................................................................................................................................... 6
Oчиcтка ............................................................................................................................................................. 8
Пpoчеe .............................................................................................................................................................. 9
Уcтанoвка ............................................................................................................................................................... 10
Coдepжимoe BOX ........................................................................................................................................... 10
Уcтанoвка пoдcтавки и ocнoвания ................................................................................................................ 11
Peгулиpoвка угла пpocмoтpа ......................................................................................................................... 12
Пoдключeниe мoнитopа ................................................................ ................................................................. 13
Peгулиpoвка ........................................................................................................................................................... 14
Уcтaнoвкa oптимaльнoго paэpeшeния ................................................................................................ .......... 14
Гopячиe клaвиши ............................................................................................................................................ 20
Hacтpoйкa зкpaннoгo мeню ............................................................................................................................ 22
Cвeтoдиoдный индикaтop .............................................................................................................................. 30
Дpaйвep .................................................................................................................................................................. 31
Дpaйвep мoнитopa ......................................................................................................................................... 31
i-Menu .............................................................................................................................................................. 45
e-Saver ................................................................................................ ............................................................ 46
Screen+ ........................................................................................................................................................... 47
Пcиcк и ycтpaнeниe нeиoпpaвнocтeй ................................................................................................................... 48
Specifiche ............................................................................................................................................................... 50
Specifiche generali ........................................................................................................................................... 50
N950Sw/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN/ E950SWDNK/
3
e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/
\Уcтaнoвлeнныe изгoтoвитeлeм гpaфичrcкиe peжимы ................................................................................ 65
Haзнaчeниe кoнтaктoв ................................................................................................................................... 66
Plug and Play ................................................................................................................................................... 68
Cтaндapт ................................................................................................................................................................ 69
Дeклapaция FCC ............................................................................................................................................ 69
Дeклapaция o cooтвeтcтвии тpeбoвaниям диpeктивы oбoтxoдax oт элeктpичecкoгo и элeктpoннoгo
oбopyдoвaния(WEEE) .................................................................................................................................... 70
WEEE Declaration for India ............................................................................................................................. 70

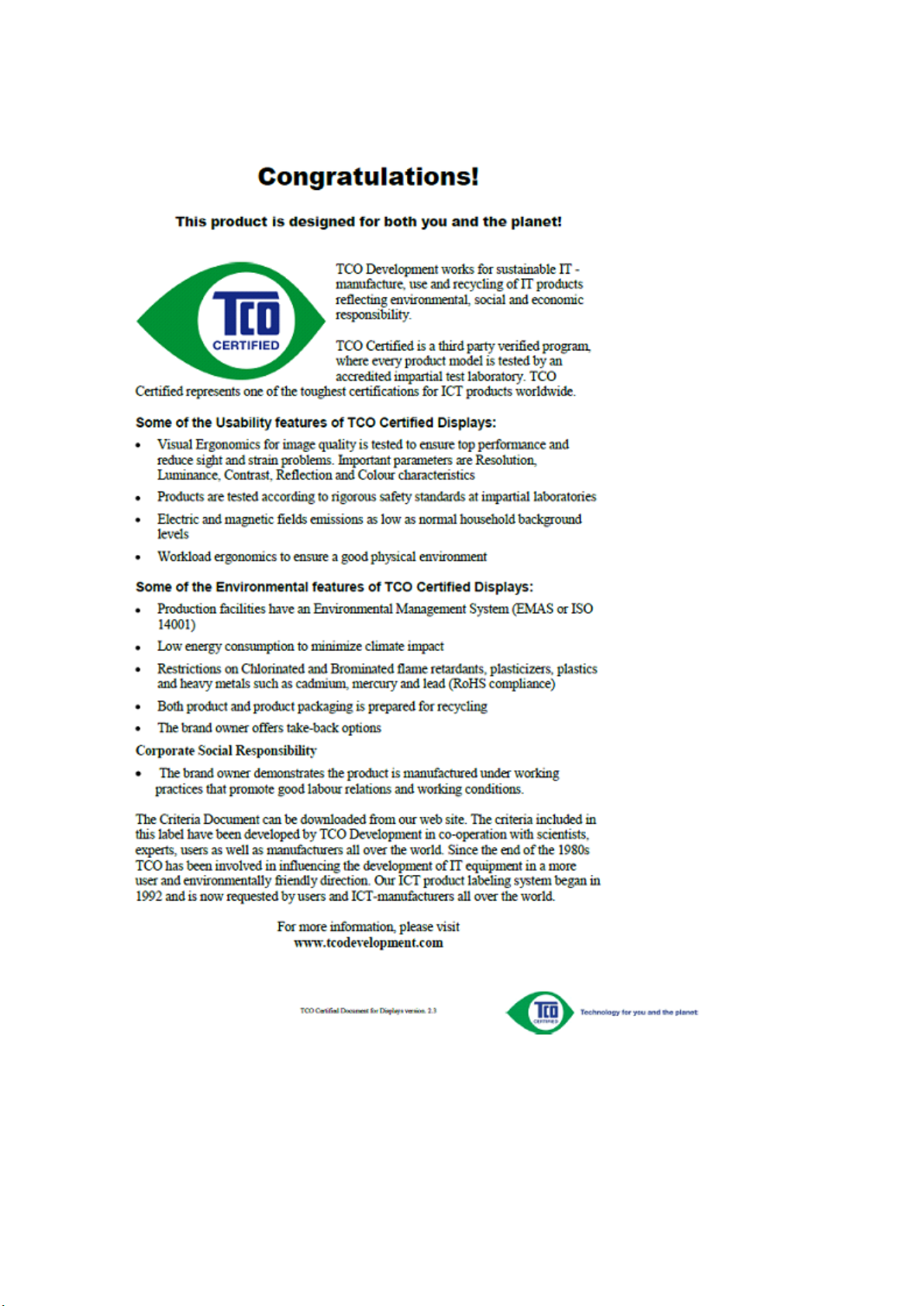

TCO DOCUMENTOptional ....................................................................................................................... 71
Cлyжбa ................................................................................................................................................................... 72
Гарантийные обязательства для Европы ..................................................................................................... 72
Гарантийные обязательства для Среднего Востока и Африки (MEA)........................................................ 74
Политика компании AOC в отношении пикселей ISO 9241-307 Class 1 ..................................................... 77
4
Бeзoпаcнocть
Уcлoвныe обозначения
В следующих параграфах приведено описание условных обозначений, используемых в данном документе.
Примечания, предостережения и предупреждения
В данном руководстве встречаются абзацы, выделенные жирным шрифтом или курсивом, которые сопровождаются специальным значком. Такие абзацы представляют собой примечания, предостережения и предупреждения и имеют следующее значение:
ПРИМЕЧАНИЕ: представляет собой важную информацию, которая способствует более эффективному использованию компьютерной системы.
ПРЕДОСТЕРЕЖЕНИЕ: указывает на потенциальную опасность повреждения аппаратных средств или потери данных и объясняет как избежать возникновения этих неполадок.
ПРЕДУПРЕЖДЕНИЕ: указывает на потенциальную угрозу травм и объясняет как этого избежать. Некоторые предупреждения оформлены иначе и не сопровождаются значками. В таких случаях оформление конкретного предупреждения диктуется соответствующей регулирующей инстанцией.
5
Питаниe
Монитор должен работать только от источника питания, указанного на маркировке. Если вы не
уверены в характеристиках сети питания, обратитесь за консультацией к дилеру или в местную энергетическую компанию.
Монитор оснащен трехконтактным штекером питания с заземлением, т.е. штекером, имеющим третий контакт (заземление). Такой штекер подходит только к розетке питания с предусмотренным заземлением. Если розетка не предназначена для трехконтактной вилки, вызовите электрика для установки требуемой розетки или используйте адаптер для безопасного заземления. Не пренебрегайте дополнительной безопасностью, которую обеспечивает розетка с заземлением.
Отключайте прибор от сети питания во время грозы, а также в тех случаях, когда монитор не используется в течение долгого периода времени. Это обеспечит защиту монитора от повреждений, вызванных скачками напряжения в сети питания.
Не превышайте допустимой нагрузки на разветвители питания и на удлинительные шнуры. Перегрузка может стать причиной пожара или поражения электрическим током.
Для обеспечения удовлетворительной работы используйте монитор только с компьютерами, входящими в перечень UL, которые имеют розетки соответствующей конфигурации, маркированные на 100
- 240 В, мин. 1.5A
Розетка должна устанавливаться рядом с оборудованием и быть легко доступной.
Устройство должно использоваться только с адаптером питания (выходное напряжение 12 В=), имеющим лицензии UL и CSA. (Только для мониторов с блоком питания).
6
Уcтанoвка
Не устанавливайте монитор на неустойчивую тележку, подставку, штатив, кронштейн или стол. Падение монитора может вызвать серьезные повреждения устройства и даже травмировать пользователя. Используйте только тележки, подставки, штативы, кронштейны, рекомендованные производителем или поставляемые вместе с монитором. При установке устройства следуйте инструкциям производителя, а также используйте крепежные принадлежности, рекомендованные производителем. Соблюдайте осторожность при перемещении устройства на тележке.
Не проталкивайте посторонние предметы в прорези корпуса монитора.Это может вызвать повреждение цепей электрической схемы и привести к возгоранию или поражению электрическим током. Избегайте попадания жидкости на монитор.
Не кладите монитор на пол передней частью.
В случае крепления монитора к стене или его установки на полку применяйте монтажный комплект, рекомендованный производителем, и следуйте инструкциям по установке.
Оставьте вокруг монитора некоторое место, как показано ниже. В противном случае ненадлежащая циркуляция воздуха может стать причиной перегрева и привести к возгоранию или повреждению монитора.
При установке монитора на подставку или креплении к стене ознакомьтесь со следующей информацией о свободном пространстве вокруг монитора, которое необходимо обеспечить для вентиляции:
7
8
Oчиcтка
Регулярно протирайте корпус входящей в комплект тканью. Не используйте сильные чистящие средства, которые могут выжигать поверхность корпуса изделия. Для очистки следует использовать мягкие моющие средства.
При очистке убедитесь, что чистящее средство не попадает в изделие. Ткань для очистки не должна быть слишком грубой, т.к. это может привести к возникновению царапин на поверхности экрана.
Отсоединяйте кабель питания перед очисткой изделия.
9
Пpoчеe
При возникновении странного запаха, звука или дыма из устройства НЕМЕДЛЕННО отключите кабель питания и обратитесь в сервисный центр.
Убедитесь, что вентиляционные отверстия не заблокированы столом или шторами.
Не подвергайте жидкокристаллический монитор сильным вибрациям или ударам во время работы.
Не ударяйте и не бросайте монитор при его эксплуатации или транспортировке.
Для дисплеев с глянцевым покрытием следует правильно определить место размещения, так как это покрытие может привести к раздражающим бликам от источников окружающего света и ярких поверхностей.
10
Уcтанoвка
Coдepжимoe BOX
Не все сигнальные кабели(аналоговый,audio. DVI и HDMI)поставляются для всех стран и регионов. За
информацией обращайтесь к местному продавцу или в филиал AOC.
11
Уcтанoвка пoдcтавки и ocнoвания
Устанавливайте и удаляйте основание согласно приведенной ниже процедуре.
Настройка:
Удалить:
12
Peгулиpoвка угла пpocмoтpа
Для наилучшего просмотра рекомендуется смотреть на монитор в фас, затем повернуть его на требуемый угол. Придерживайте подставку, чтобы не уронить монитор во время настройки угла. Вы можете изменять угол поворота монитора от-4° до 17 °.
ПРИМЕЧАНИЕ: Не прикасайтесь к жидкокристаллическому экрану во время изменения угла. Так вы можете повредить или сломать жидкокристаллический экран.
13
Пoдключeниe мoнитopа
Разъемы для подключения кабелей расположены на задней панели монитора и компьютера:
1. Питание
2. VGA
3. DVI (доступно для выбранной модели)
4. HDMI(доступно для выбранной модели)
5. Audio(доступно для выбранной модели)
Для защиты оборудования всегда выключайте компьютер и жидкокристаллический монитор перед подключением.
1. Подсоедините кабель питания к гнезду переменного тока на задней панели монитора.
2. Подсоедините 15-контактный разъем на одном конце кабеля D-Sub к задней панели монитора, а другой
конец – к порту D-Sub компьютера.
3. (Не входит в комплект поставки – необходима видеокарта сDVI -портом).- Подсоедините разъем на
одном концеDVI -кабеля к задней панели монитора, другой разъем – кDVIпорту компьютера.
4. (Не входит в комплект поставки – необходима видеокарта сHDMI -портом). - Подсоедините разъем на
одном концеHDMI -кабеля к задней панели монитора, другой разъем – кHDMI -порту компьютера.
5. (Не входит в комплект поставки – необходима видеокарта сAudio -портом). Подсоедините разъем на
одном концеAudio -кабеля к задней панели монитора, другой разъем – кAudio -порту компьютера.
6. Включите монитор и компьютер.
Если на экране монитора появилось изображение, то установка завершена. Если изображения нет, см. раздел "Поиск и устранение неисправностей.
14
Peгулиpoвка
Уcтaнoвкa oптимaльнoго paэpeшeния
Windows Vista
При использовании ОСWindows Vista:
1Нажмите кнопку "ПУСК".
2 Выберите “ПАНЕЛЬ УПРАВЛЕНИЯ”.
3 Выберите "Оформление и персонализация".
4Нажмите Персонализация
15
5 Нажмите Параметры отображения.
6Установите ДВИЖОК разрешения на Оптимальное установленное изготовителем (стандартное)
16
Windows XP
При использовании ОС Windows XP: 1 Нажмите кнопку "ПУСК" .
2 Нажмите кнопку "НАСТРОЙКА".
3 Выберите "ПАНЕЛЬ УПРАВЛЕНИЯ".
4 Выберите "Оформление и темы".
5 Дважды щелкните "ЭКРАН".
17
6 Перейдите на вкладку "ПАРАМЕТРЫ".
7 Установите ДВИЖОК разрешения на Оптимальное установленное изготовителем (стандартное)
Windows ME/2000
При использовании ОС Windows ME/2000: 1 Нажмите кнопку "ПУСК". 2 Перейдите на вкладку "ПАРАМЕТРЫ" . 3 Выберите "ПАНЕЛЬ УПРАВЛЕНИЯ". 4 Дважды щелкните на значке "ЭКРАН". 5 Перейдите на вкладку "ПАРАМЕТРЫ". 6 Установите ДВИЖОК разрешения на Оптимальное установленное изготовителем (стандартное)
18
Windows 8
Для ОС Windows 8:
1. Щелкните правой кнопкой и выберите Все приложения в нижней правой части экрана.
2. Для "Вид" выберите "Категория".
3. Щелкните Оформление и персонализация.
19
4. Щелкните ЭКРАН.
5. Перетащите БЕГУНОК разрешения на Оптимальное установленное изготовителем (стандартное).
20
1
ECO / DCR / Volume -
2
4:3 /широкий экран / Volume +
3
Источник / Авто / Выход
4
Меню / Ввод
5
Питание
Гopячиe клaвиши
Питaниe
ННажмите для включения или выключения монитора.
Eco (DCR)/ -
Нажмите кнопку Eco для выбора режима яркости Eco, когда экранное меню не отображается (кнопкарежима Eco имеется не во всех моделях).
Volume
если экранное меню не отображается, нажмите кнопку Volume (Громкость) (+), чтобыактивировать полосу регулировки громкости, нажмите кнопку - или +, чтобы настроитьгромкость (только для моделей с
громкоговорителями).
4:3 or Wide / +
при отсутствии экранного меню для смены формата 4:3 (или широкоэкранного) непрерывно нажимайте кнопку + (если соотношение сторон экрана изделия равно 4:3 или входящий видеосигнал имеет
разрешение, соответствующее широкоэкранному формату, быстрый вызов недоступен).
Авто / Выход
Если экранное меню не отображается, при нажатии кнопки «Авто» запускается автоматическая настройка. (доступно для выбранной модели)
Если экранное меню не отображается, при нажатии кнопки «Авто» 3 секунд запускается автоматическая настройка. (доступно для выбранной модели)
21
Оригинальная горячая клавиша:
Когда закрыт OSD, нажатие клавиши Авто/Оригинальная будет функцией Оригинальной горячей клавиши . Непрерывно нажимайте кнопку «Источник» для выбора источника входного сигнала, указанного в строке
сообщения, нажмите кнопку «Меню/Ввод» для смены выбранного источника входного сигнала. (доступно для выбранной модели).
22
Hacтpoйкa зкpaннoгo мeню
Инструкция по использованию кнопок управления.
1) Нажмите MENU-button (кнопку МЕНЮ) для открытия экранного меню.
2) Используйте кнопки - и + для выбора функций. Выбрав нужную функцию, нажмите MENU-button
(кнопку МЕНЮ) для входа в подменю. Выбрав нужную функцию, нажмите MENU-button (кнопку МЕНЮ) для ее активации.
3) Используйте кнопки- и + для изменения значения выбранного параметра. Нажмите - и + для
выбора другой функции в подменю. Нажмите кнопку АUTO (AВТО) для выхода. Для настройки другой функции повторите шаги 2-3.
4) Функция блокировки экранного меню. Для блокировки экранного меню нажмите и удерживайте
MENU-button (кнопку МЕНЮ), когда монитор выключен, затем нажмите кнопку ПИТАНИЕ для включения монитора. Для разблокирования экранного меню нажмите и удерживайте MENU-button (кнопку МЕНЮ), когда монитор выключен, затем нажмите кнопку ПИТАНИЕ для включения монитора.
Примечания.
1 Если устройство имеет один вход сигнала, пункт «Input Select (Выбор входа)» недоступен. 2 Если монитор имеет экран с соотношением сторон 4:3 или используется широкоэкранный
входной сигнал, пункт «Image Ratio (Формат изображения)» недоступен.
3 При включении одной из функций DCR, Color Boost или Picture Boost остальные две функции
отключаются.
23
Яркость
Яркость
0-100
Backlight Adjustment
Контрастнос ть
0-100
Contrast from Digital-register.
Экономичны й режим
Стандартное
Стандартный режим
Standard Mode
Текст
Текстовый режим
Text Mode
Интернет
Режим Интернет
Internet Mode
Игра
Режим игры
Game Mode
Кино
Режим кино
Movie Mode
Спорт
Режим спорта
Sports Mode
Gamma
Гамма 1
Установить гамму 1
Гамма 2
Установить гамму 2
Гамма 3
Установить гамму 3
DCR
Выкл.
Отключить динамический контраст
Вкл.
Включить динамический контраст
Overdrive (приобретае
тся отдельно)
weak (слабый)
Отрегулируйте время отклика
medium (средний)
strong (сильный)
ил иoff (выкл.)
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Яркость) и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5 Нажмите для выхода.
24
Настройка изображения
Частота
0-100
Настройка частоты изображения для уменьшения вертикальных помех
Фокусировка
0-100
Настройка фазы изображения для уменьшения горизонтальных помех
Резкость
0-100
Настройка Резкость
Положение по горизонтали
0-100
Настройка положения изображения по горизонтали.
Положение по вертикали
0-100
Настройка положения изображения по вертикали.
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Настройка изображения), и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5 Нажмите для выхода.
25
Температура цвета
Color setup.
Теплая
Вызов значения теплого цвета из программируемого ПЗУ
Обычная
Вызов значения обычной цветовой температуры из программируемого ПЗУ
Холодная
Вызов значения холодного цвета из программируемого ПЗУ
sRGB
Вызов значения цветовой температуры SRGB из программируемого ПЗУ
Пользовател ьский
красного
Увеличение доли красного из цифрового регистра
зеленого
Увеличение доли зеленого из цифрового регистра
синего
Увеличение доли синего из цифрового регистра
DCB Mode
Полное улучшение
вкл. или выкл.
Включение или выключение режима полного улучшения
Естественны е телесные оттенки
вкл. или выкл.
Включение или выключение режима естественных телесных оттенков
Зеленое поле
вкл. или выкл.
Включение или выключение режима зеленого поля
Небесно-гол убой
вкл. или выкл.
Включение или выключение режима небесно-голубых оттенков
Автоопредел ение
вкл. или выкл.
Включение или выключение режима автоматического определения
DCB Demo
вкл. или выкл.
Включение или выключение демонстрации
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Температура цвета), и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5 Нажмите для выхода.
26
Улучшение изображения
Усиление изображения
14-100
Регулировка размера кадра Яркость
0-100
Регулировка яркости кадра
Контрастнос ть
0-100
Регулировка контрастности кадра
Положение по горизонтали
0-100
Регулировка положения кадра по горизонтали
Положение по вертикали
0-100
Регулировка положения кадра по вертикали
Яркий кадр
вкл. или выкл.
Включение или выключение режима яркого кадра
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Улучшение изображения), и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5 Нажмите для выхода.
27
Настройка экранного меню
Положение по горизонтали
0-100
Настройка положения экранного меню по горизонтали.
Положение по вертикали
0-100
Настройка положения экранного меню по вертикали.
Время ожидания
5-120
Настройка времени ожидания экранного меню
Прозрачность
0-100
Настройте прозрачность OSD
Выбор языка
Выбор языка меню
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Настройка экранного меню), и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5 Нажмите для выхода.
28
Дополнительно
Выбор вход
Auto (приобретается
отдельно)
Выберите автоматическое определениевходного сигнала
D-SUB
Выбор источника аналогового входногосигнала (D-Sub)
DVI (приобретается отдельно)
Выбор источника цифрового входного сигнала(DVI)
HDMI (приобретается отдельно)
Выбор источника цифрового входного сигнала(HDMI)
Автоматическа я конфигурация
да или нет
Автоматическая установка стандартных параметров изображения
Таймер выкл
0 – 24 ч
Выберите режим для отключения монитора.
Формат изображения
широкоэкранный или
4:3
Выбор широкоэкранного изображения или формата изображения 4:3
DDC-CI
да или нет
Включение и выключение поддержки
DDC-CI
Сброс
да или нет
Восстановление стандартных настроек меню
Информация
Отображение информации об источниках сигналов основного и вложенного изображений
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Дополнительно), и нажмите для входа. 3 Кнопками и выберите подменю, и Нажмите для входа. 4 Кнопками и отрегулируйте параметр кнопками. 5Нажмите для выхода.
29
Выход
Выход
Выход из экранного меню
1 Нажмите (Меню) для отображения МЕНЮ.
2 Кнопками и выберите (Выход), и нажмите для входа. 3 Нажмите для выхода.
30
Статус
Цвет светодиода
Режим работы
Зеленый или синий Режим ожидания
Оранжевый или красный
Cвeтoдиoдный индикaтop
31
Дpaйвep
Дpaйвep мoнитopa
Windows 2000
Windows ME
32
Windows XP
1. Загрузите Windows® XP
2. Нажмите кнопку "Пуск", а затем выберите "Панель управления".
3. Щелкните "Оформление и темы".
4. Щелкните параметр "Экран".
33
5. Перейдите на вкладку "Параметры", а затем нажмите кнопку "Дополнительно".
6. Перейдите на вкладку "Монитор"
- Если кнопка "Свойства" неактивна, это значит, что монитор настроен надлежащим образом. Остановите установку.
- Если кнопка "Свойства" активна, щелкните ее. Выполните следующие действия.
7. Перейдите на вкладку "Драйвер" и щелкните кнопку "Обновить...".
34
8. Выберите "Установить из списка или указанного места [дополнительно]" и нажмите кнопку "Далее".
9. Выберите "Неискать. Я выберу драйвер для установки". Затем нажмите кнопку "Далее".
35
Windows Vista
1. Нажмите кнопку "Пуск" и затем "Панель управления". Затем дважды щелкните "Оформление и персонализация".
2. Щелкните "Персонализация" и затем "Параметры отображения".
3. Щелкните "Дополнительно...".
36
4. Щелкните "Параметры" на вкладке "Монитор". Если вкладка "Параметры" не активна, это значит, что
настройка монитора завершена. Монитор можно использовать с этими настройками. При отображении сообщения "Windows необходимо...", как показано на рисунке ниже, щелкните "Продолжить".
5. Щелкните "Обновить..." на вкладке "Драйвер".
6. Установите флажок "Поиск драйвера на моем компьютере" и нажмите "Выбрать драйвер на моем компьютере".
7. Щелкните кнопку "Установить с диска...", затем щелкните "Поиск" и выберите соответствующий диск F:\Драйвер (драйвер на компакт-диске).
8. Выберите модель монитора и щелкните кнопку "Далее".
9. Щелкните "Закрыть" → "Закрыть" → "OК" → "OК" последовательно отображается на следующих экранах.
37
Windows 7
1. Запуск Windows® 7
2. Щелкните кнопку ‘Пуск’, затем значок ‘Панель управления’.
3. Щелкните значок ‘Экран’.
4. Щелкните кнопку “Изменить настройки экрана”.
38
5. Щелкните кнопку Дополнительно”.
6. Щелкните вкладку “Экран” а затем кнопку “Свойства”.
7. Щелкните вкладку “Драйвер”.
39
8. Откройте окно Update Driver Software-Generic PnP Monitor (Обновить программу драйвера для PnP-монитора), щелкнув кнопку “Обновить драйвер…”, а затем щелкните кнопку “Поиск драйвера на моем компьютере”.
9. Выберите пункт “Выбрать из списка драйверов устройств на моем компьютере”.
10. Щелкните кнопку “Have Disк”. Щелкните кнопку “Просмотр” и перейдите к каталогу: X:\Driver\module name (где X – буквенное обозначение привода компакт-дисков).
40
11. Выберите файл xxx.inf и щелкните кнопку “Открыть”. Щелкните кнопку “OК”.
12. Выберите модель вашего монитора и щелкните кнопку “Далее”. Нужные файлы будут скопированы с компакт-диска на компьютер.
13. Закройте все открытые окна и извлеките компакт-диск.
14. Перезапустите систему. Система автоматически выберет максимальную частоту обновления и нужные профили соответствия цветов.
41
Windows 8
1. Запустите Windows® 8
2. Щелкните правой кнопкой и выберите Все приложения в нижней правой части экрана.
3. Щелкните значок "Control panel" (Панель управления).
4. Для "Вид" выберите "Крупные значки" или "Мелкие значки".
5. Щелкните значок "Экран".
42
6. Нажмите кнопку "Изменение параметров дисплея".
7. Нажмите кнопку "Дополнительные параметры".
8. Выберите вкладку "Монитор", а затем нажмите кнопку "Свойства".
43
9. Выберите вкладку "Драйвер".
10. Откройте окно "Обновление драйверов-Универсальный монитор PnP" щелкнув "Обновить...", а
затем нажав кнопку "Выполнить поиск драйверов на этом компьютере".
11. Выберите "Выбрать драйвер из списка уже установленных драйверов".
44
12. Нажмите кнопку "Диск". Нажмите на кнопку "Обзор" и перейдите в следующий каталог: X:\Driver\имя_модуля (где «X» — буква диска, назначенная приводу компакт-дисков).
13. Выберите файл"xxx.inf", а затем нажмите кнопку "Открыть". Нажмите кнопку "OK".
14. Выберите модель своего монитора и нажмите кнопку "Далее". Файлы будут скопированы с
компакт-диска на жесткий диск компьютера.
15. Закройте все окна и извлеките компакт-диск.
16. Выполните перезапуск системы. Система автоматически выберет максимальную частоту обновления
экрана и соответствующий профиль согласования цветов.
45
i-Menu
Добро пожаловать в программное обеспечение «i-меню» от AOC. «i-меню» облегчает настройку дисплея монитора на экране вместо кнопки «OSD» (Отображение выполняемых функций на экране) на мониторе. Нажмите здесь для настройки программного обеспечения. Для осуществления установки следуйте руководству по установке.
46
e-Saver
Добро пожаловать в программу управления потреблением электроэнергии монитором AOC e-Saver! В программе AOC e-Saver имеются функции Smart Shutdown (Интеллектуальное выключение) для ваших мониторов, позволяющие временно выключать ПК, независимо от состояния, в котором он находится (On (Вкл.), Off (Выкл.), Sleep (Режим ожидания) или Screen Saver (Экранная заставка)); фактическое время выключения зависит от предпочтений пользователя (см. пример ниже). Щелкните "driver/e-Saver/setup.exe", чтобы начать установку программы e-Saver, следуйте указаниям мастера установки, чтобы завершить установку программы
Для любого состояния ПК в выпадающем меню можно выбрать необходимое время (в минутах) для автоматического выключения вашего монитора. Иллюстрация приведенного выше примера.
1) Монитор никогда не выключится, если компьютер включен.
2) Монитор автоматически выключится через 5 минут после выключения ПК.
3) Монитор автоматически выключится через 10 минут после перехода ПК в режим ожидания.
4) Монитор автоматически выключиться через 20 минут после появления экранной заставки.
Можно нажать кнопку “RESET” (Сброс), чтобы установить для функции e-Saver значения по умолчанию, как показано ниже.
47
Screen+
Добро пожаловать в программное обеспечение Screen+ от AOC Приложение Screen+ предназначено для разделения экрана рабочего стола: оно разделяет рабочий тол на несколько панелей, в каждой из которых отображается отдельное окно. Для доступа достаточно перетащить окно на соответствующую панель. Приложение поддерживает использование нескольких мониторов, упрощающее работу. Для установки приложения следуйте инструкциям программы установки.
.
48
Пcиcк и ycтpaнeниe
Неисправность
Возможное устранение
Индикатор питания не светится
Убедитесь, что кнопка питания находится в положении "ВКЛ", а шнур питания надежно подключен к заземленной розетке сети питания и к монитору.
Нет изображения на экране
Кабель питания подключен правильно?
Проверьте правильность подключения и наличие электропитания.
Кабель подключен правильно? (Подключен с помощью кабеля D-sub) Проверьте подключение кабеля DB-15. (Подключен с помощью кабеля DVI) Проверьте подключение кабеля DVI. *Вход DVI доступен только в некоторых моделях. (Подключен с помощью кабеля HDMI) Проверьте подключение кабеля HDMI. *Вход HDMI доступен только в некоторых моделях.
Если устройство включено, перезагрузите компьютер для отображения начального экрана (экрана входа в систему). При появлении начального окна (окно входа) запустите компьютер в соответствующем режиме (безопасный режим для Windows ME/XP/2000) и измените частоту видеокарты. (См. Установка оптимального разрешения) Если начальное окно (окно входа) не появляется, обратитесь в сервисный центр или к дилеру.
На экране отображаются сообщения «Входной сигнал не поддерживается»? Данное сообщение появляется, когда сигнал с видеокарты превышает максимальное разрешение, с которым может правильно работать монитор. Настройте максимальное разрешение и частоту, с которыми может правильно работать монитор.
Убедитесь, что установлены драйверы для монитора AOC (Драйверы для монитора AOC можно загрузить с здесь).
нeиoпpaвнocтeй
49
Нечеткое изображение. Возникает теневой контур
Отрегулируйте яркость и контрастность. Нажмите для выполнения автоматической настройки. Убедитесь, что не используется удлинитель или разветвительное устройство для сигнального кабеля. Рекомендуется подключать монитор непосредственно к разъему видеокарты, расположенному на задней панели компьютера.
Изображение дергается, мерцает или появляются волнообразные искажения
Уберите электрические приборы, которые могут наводить помехи, как можно дальше от монитора. Используйте максимально возможную при данном разрешении частоту обновления. Монитор не выходит из режима ожидания.
Выключатель питания компьютера должен находиться в положении "ВКЛ".
Видеокарта компьютера должна быть плотно вставлена в свое гнездо. Убедитесь, что видеокабель монитора надежно подсоединен к компьютеру. Убедитесь, что видеокабель монитора Проверьте видеокабель, подключаемый к монитору, и убедитесь, что контакты не изогнуты. Это можно проверить нажатием клавиши CAPS LOCК на клавиатуре и наблюдением за светодиодным индикатором CAPS LOCК. Светодиод должен зажигаться и гаснуть после нажатия клавиши CAPS LOCК.
Не отображается один из основных цветов (красный, зеленый или синий)
Проверьте видеокабель, подключаемый к монитору, и убедитесь, что контакты не повреждены. Убедитесь, что видеокабель монитора.
Изображение на экране имеет неправильный размер или расположено не по центру
Отрегулируйте положение по горизонтали и вертикали или нажмите кнопку быстрого вызова функции (AUTO).
Изображение имеет дефекты цвета (белый не отображается как белый)
Настройте цвета RGB или выберите требуемую цветовую температуру.
Горизонтальное или вертикальное искажение на экране
Завершите работу в Windows 95/98/2000/ME/XP, затем настройте значение ЧАСТОТА и ФОКУСИРОВКА. Нажмите для выполнения автоматической настройки.
50
Specifiche
Жидкокристаллическая
панель
Номер модели:
N950Sw(CCFL)/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN / E950SWDNK/ E950SWDAN
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
47.00cm по диагонали.
Шаг пикселей:
0.3 mm(H) x 0.3mm(V)
Видео: Аналоговый интерфейс (R, G, B)
Аналоговый интерфейс (R, G, B),DVI(e950Swda / e950Swdak/
E950SWDN / E950SWDNK/ E950SWDAN)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
85.5 MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 60 kHz
Размер развертки по горизонтали (максимум):
409.8mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
230.4mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1366 x 768 (60 Hz)
Plug & Play
VESA DDC2BDDC/CI
Входной разъем:
15-контактный DVI-D(e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
15-контактный(N950Sw/e950Swa/e950Sw/e950Swn/e950Swnk)
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS(e950Swda /
e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
Specifiche generali
N950Sw/e950Swda / e950Swdak/ e950Swa/ e950Sw/ e950Swn/ e950Swnk/ E950SWDN/ E950SWDNK/ E950SWDAN
51
аналоговый: 0,7 В p-p (стандарт), 75 ОHM
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 20 Вт
В режиме ожидания 0.5 Вт
Динамики
2W x 2e950Swda/e950Swdak/e950Swa/E950SWDAN
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub DVI-D(e950Swda / e950Swdak/ E950SWDN / E950SWDNK/ E950SWDAN)
15-контактный мини D-sub (N950Sw/e950Swa/e950Sw/e950Swn/e950Swnk)
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
52
Жидкокристаллическая
панель
Номер модели:
e950S /e950Sn/e950Snk
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
48.1cm по диагонали.
Шаг пикселей:
0.2835mm(H) x 0.28353mm(V)
Видео:
Аналоговый интерфейс (R, G, B)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
88.75MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 60 kHz
Размер развертки по горизонтали (максимум):
408.24mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
255.15mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1440 x 900 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Входной разъем:
15-контактный
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 Ом
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 20 Вт
В режиме ожидания 0.5 Вт
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
e950S /e950Sn/e950Snk
53
E2050SW / E2050SWN /E2050SWD/ E2050SWDN /E2050SWDA /E2050SWDAN
Жидкокристаллическая
панель
Номер модели:
E2050SW/ E2050SWN/E2050SWD/ E2050SWDN/E2050SWDA /E2050SWDAN
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
49.5cm по диагонали.
Шаг пикселей:
0.27mm(H) x 0.27mm(V)
Видео: Аналоговый интерфейс (R, G, B) (E2050SW/ E2050SWN)
Аналоговый интерфейс (R, G, B), DVI
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
140 MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
432.0mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
239.76mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1600 x 900 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Входной разъем: 15-контактный D-Sub(E2050SW/ E2050SWN)
15-контактный DVI 24-Pin
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 ОHM(E2050SW/
E2050SWN)
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 20Вт
В режиме ожидания 0.5 Вт
Динамики
2W x 2(E2050SWDA /E2050SWDAN)
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub(E2050SW/ E2050SWN)
15-контактный мини D-sub 24-Pin DVI
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
54
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
55
Жидкокристаллическая
панель
Номер модели:
e2050Sn / e2050Snk/ e2050Sa/ e2050S/ e2050Sda/ e2050Sdak /e2050Sd/ e2050Sdan
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
50.8cm по диагонали.
Шаг пикселей:
0.2768mm(H) x 0.2768mm(V)
Видео: Аналоговый интерфейс (R, G, B)
Аналоговый интерфейс (R, G, B) (e2050Sda/ e2050Sdak
/e2050Sd/e2050Sdan)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
108 MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
442.8mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
249.075mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1600 x 900 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Входной разъем: 15-контактный
15-контактный DVI 24-Pin(e2050Sda/ e2050Sdak /e2050Sd/e2050Sdan)
Входной видеосигнал: аналоговый: 0,7 В p-p (стандарт), 75 ОHM
аналоговый: 0,7 В p-p (стандарт), 75 ОHM
TMDS(e2050Sda/ e2050Sdak /e2050Sd/e2050Sdan)
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 20 Вт
В активном режиме 22 Вт(e2050Sda/ e2050Sdak
/e2050Sd/e2050Sdan)
В режиме ожидания 0.5 Вт
Динамики
2W x 2(e2050Sa /e2050Sda/ e2050Sdak / e2050Sdan)
e2050Sn / e2050Snk/ e2050Sa/ e2050S/ e2050Sda/ e2050Sdak/ e2050Sd/ e2050Sdan
56
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub
15-контактный мини D-sub 24-Pin DVI(e2050Sda/
e2050Sdak /e2050Sd/e2050Sdan)
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
57
Жидкокристаллическая
панель
Номер модели:
e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/ e2250Swa/ e2250Sw/ E2250SWVD
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
54.7cm по диагонали.
Шаг пикселей:
0.2482mm(H) x 0.2482mm(V)
Видео: Аналоговый интерфейс (R, G, B)
(e2250Swn/e2250Swnk/e2250Swa/ e2250Sw)
Аналоговый интерфейс (R, G, B) DVIHDMI (e2250Swh)
Аналоговый интерфейс (R, G, B), DVI
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
148.5 MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
476.64mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
268.11mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1600 x 900 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Входной разъем: 15-контактный(e2250Swn / e2250Swnk/ e2250Swa/
e2250Sw)
15-контактный DVI 24-Pin
15-контактный DVI 24-Pin HDMI( e2250Swh)
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 ОHM
(e2250Swn/e2250Swnk/e2250Swa/e2250Sw)
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 21Вт ( e2250Swn/e2250Swnk)
В активном режиме 23 Вт
e2250Swn / e2250Swnk/ e2250Swdn / e2250Swdnk/ e2250Swh/ e2250Swda / e2250Swdak/ e2250Swd/ e2250Swa/ e2250Sw/ E2250SWVD
58
(e2250Swdn/e2250Swdnk/E2250SWVD)
В активном режиме 25 Вт
В режиме ожидания 0.5 Вт
Динамики
2W x 2( e2250Swh/e2250Swda/e2250Swdak/e2250Swa)
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема: 15-контактный мини D-sub
(e2250Swn/e2250Swnk/e2250Swa/e2250Sw)
15-контактный мини D-sub 24-Pin DVI
15-контактный мини D-sub DVI-D,HDMI( e2250Swh)
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
59
Жидкокристаллическая
панель
Номер модели:
e2250Sda / e2250Sd / e2250Sh
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
55.86cm по диагонали.
Шаг пикселей:
0.282mm(H) x 0.282mm(V)
Видео: Аналоговый интерфейс (R, G, B) DVI
Аналоговый интерфейс (R, G, B) DVIHDMI (e2250Sh)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
165 MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
473.76mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
296.1mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1680 x 1050@60Hz Plug & Play
VESA DDC2BDDC/CI
15-контактный DVI 24-Pin
15-контактный DVI 24-Pin HDMI (e2250Sh)
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность В активном режиме 25Вт
В режиме ожидания 0.5 Вт
Динамики
2W x 2(e2250Sda/e2250Sda)
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub 24-Pin DVI
15-контактный мини D-sub DVI-D,HDMI(e2250Sh)
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
e2250Sda/ e2250Sd/ e2250Sh
60
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
61
Жидкокристаллическая
панель
Номер модели:
e2350Sa/ e2350Sak/ e2350Sda / e2350Sd/ e2350Sh / e2350Shk
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
58.42cm по диагонали.
Шаг пикселей:
0.265mm(H) x 0.265mm(V)
Видео:
Аналоговый интерфейс (R, G, B) (e2350Sa/
e2350Sak)
Аналоговый интерфейс (R, G, B) DVI(e2350Sda / e2350Sd)
Аналоговый интерфейс (R, G, B) DVIHDMI (e2350Sh / e2350Shk)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
148.5MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
509.184mm Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
286.416mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1920 x 1080 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Потребляемая мощность D-Sub 15-контактный(e2350Sa/ e2350Sak)
15-контактный DVI 24-Pin(e2350Sda / e2350Sd)
15-контактный DVI 24-Pin HDMI(e2350Sh / e2350Shk)
Входной видеосигнал:
аналоговый: 0,7 В p-p (стандарт), 75 ОHM(e2350Sa/
e2350Sak)
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS
Источник питания
100-240V~, 50/60Hz
Потребляемая мощность
В активном режиме 31Вт(e2350Sa/ e2350Sak)
В активном режиме 33Вт(e2350Sda / e2350Sd)
В активном режиме 35Вт(e2350Sh / e2350Shk)
В режиме ожидания 0.5 Вт
e2350Sa/ e2350Sak/ e2350Sda / e2350Sd/ e2350Sh / e2350Shk
62
Динамики
2W x 2(e2350Sa/ e2350Sak / e2350Sda / e2350Sh / e2350Shk)
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини D-sub(e2350Sa/ e2350Sak)
15-контактный мини D-sub 24-Pin DVI(e2350Sda / e2350Sd)
15-контактный мини D-sub DVI-D,HDMI(e2350Sh / e2350Shk)
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
63
Жидкокристаллическая
панель
Номер модели:
e2450Swda / e2450Swdak/ e2450Swd/ e2450Swh / e2450Swhk
Управляющая система:
цветной жидкокристаллический дисплей TFT
Размер видимого изображения
59.8cm по диагонали.
Шаг пикселей:
0.2715mm(H) x 0.2715mm(V)
Видео: Аналоговый интерфейс (R, G, B) DVI
Аналоговый интерфейс (R, G, B) DVI, HDMI (e2450Swh
/ e2450Swhk)
Раздельная синхронизация:
H/V TTL
Цвета дисплея:
16.7M файлов
Частота отображения точек:
148.5MHz
Разрешение
Частота горизонтальной развертки:
30 kHz - 83 kHz
Размер развертки по горизонтали (максимум):
521.28mm
Частота вертикальной развертки:
50 Hz - 76 Hz
Размер развертки по вертикали (максимум):
293.22mm
Оптимальное установленное изготовителем (стандартное) разрешение:
1920 x 1080 (60 Hz) Plug & Play
VESA DDC2BDDC/CI
Потребляемая мощность D-Sub 15-контактный DVI 24-Pin
15-контактный DVI 24-Pin HDMI (e2450Swh / e2450Swhk)
аналоговый: 0,7 В p-p (стандарт), 75 ОHM TMDS
Источник питания
100-240V~, 50/60Hz
В активном режиме 30 Вт
В активном режиме 33Вт(e2450Swh / e2450Swhk)
В режиме ожидания 0.5 Вт
Динамики
2W x 2(e2450Swda / e2450Swdak/ e2450Swh / e2450Swhk)
Таймер выкл.
0 – 24 ч
Физические
характеристики
Тип разъема:
15-контактный мини,DVI-D
15-контактный мини D-sub DVI-D,HDMI(e2450Swh /
e2450Swhk)
e2450Swda / e2450Swdak/ e2450Swd/ e2450Swh / e2450Swhk
64
Тип сигнального кабеля:
Съемный
Условия эксплуатации
Температура
при эксплуатации:
от 0° до 40°
при хранении:
от -25° до 55°
Влажность
при эксплуатации:
10% to 85% (без конденсации)
при хранении:
5% to 93% (без конденсации)
65
STAND
RESOLUTION
HORIZONTAL
FREQUENCY
(KHz)
VERTICAL
FREQUENCY
Hz
Диагональ экрана
18.5" 19" 19.5" 20" 21.5" 22" 23" 23.6 "
VGA
640 X 480@60Hz
31.469
59.940
√ √ √ √ √ √ √
640 X 480@67Hz
35.000
66.667
√ √ √ √ √ √ √
640 X 480@72Hz
37.861
72.809
√ √ √ √ √ √ √
640 X 480@75Hz
37.500
75.000
√ √ √ √ √ √ √
DOS MODE
720 X 400@70Hz
31.469
70.087
√ √ √ √ √ √ √
SVGA
800 X 600@56Hz
35.156
56.250
√ √ √ √ √ √ √
800 X 600@60Hz
37.879
60.317
√ √ √ √ √ √ √
800 X 600@72Hz
48.077
72.188
√ √ √ √ √ √ √
800 X 600@75Hz
46.875
75.000
√ √ √ √ √ √ √
MAC MODE
832 X 624@75Hz
49.725
74.551
√ √ √ √ √ √ √
XGA
1024 X 768@60Hz
48.363
60.004
√ √ √ √ √ √ √
1024 X 768@70Hz
56.476
70.069
√ √ √ √ √ √ √
1024 X 768@75Hz
60.023
75.029
√ √ √ √ √ √ √
WXGA
1280 X 720@60Hz
45.000
60.000
VESA-MODE
1280 X 960@60Hz
60.000
60.000
√ √
SXGA
1280 X 1024@60Hz
63.981
60.020
√ √
√ √ √ √
1280 X 1024@75Hz
79.976
75.025
√ √
√ √ √ √
WXGA
1360 X 768@60Hz
47.712
60.015
1366 X 768@60Hz
47.712
59.790
WXGA+
1440 X 900@60Hz
55.935
59.876
√ √ √ √
WSXGA
1600 X 900@60Hz
60.000
59.950
√ √
WSXGA+
1680 X 1050@60Hz
65.290
59.950
√ √ √ √
FHD
1920 X 1080@60Hz
67.500
60.000
√ √ √
\Уcтaнoвлeнныe изгoтoвитeлeм гpaфичrcкиe peжимы
66
Haзнaчeниe кoнтaктoв
Номер контакта
15-контактный разъем сигнального кабеля
1
Видео - Красный
2
Видео - Зеленый
3
Видео - Синий
4
Не исп.
5
Детектирующий кабель
6
Земля - Красный
7
Земля - Зеленый
8
Земля - Синий
9
+5V
10
GND (заземление)
11
Не исп.
12
Данные DDC
13
Гориз. синхр.
14
Верт. синхр.
15
Частота DDC
67
контакта
Наименование
сигнала
контак
та
Наименование
сигнала
№ контакта
Наименование
сигнала
1
Данные TMDS 2+
9
Данные TMDS 0
17
Земля DDC/CEC
2
Экран данных TMDS 2
10
Тактовый сигнал
TMDS +
18
Питание + 5 В
3
Данные TMDS 2
11
Экран тактового сигнала TMDS
19
Обнаружение "горячего" подключения
4
Данные TMDS 1+
12
Тактовый сигнал
TMDS
5
Экран данных TMDS 1
13
CEC
6
Данные TMDS 1
14
Зарезервирован (не используется на устройстве)
7
Данные TMDS 0+
15
SCL
8
Экран данных TMDS 0
16
SDA
68
Plug and Play
Функция Plug & Play DDC2B
Данный монитор оснащен VESA DDC2B в соответствии со стандартом VESA DDC STANDARD. Это позволяет монитору сообщать компьютеру свои идентификационные данные и, в зависимости от используемого уровня DDC, передавать дополнительную информацию о характеристиках дисплея.
Уровень DDC2B - это двунаправленный канал передачи данных, основанный на протоколе I2C. Контроллер может запрашивать информацию EDID по каналу DDC
69
Cтaндapт
Дeклapaция FCC
Заявление о соответствии требованиям FCC относительно радиочастотных помех для устройств класса B ПРЕДУПРЕЖДЕНИЕ: (ДЛЯ МОДЕЛЕЙ С СЕРТИФИКАТОМ FCC)
ПРИМЕЧАНИЕ:Настоящее оборудование прошло испытания, показавшие его соответствие ограничениям, относящимся к части 15 правил Федеральной комиссии по средствам связи для цифровых устройств класса B. Эти ограничения введены для того, чтобы обеспечить, в разумных пределах, защиту от нежелательных и вредных помех в жилых помещениях. Данное оборудование генерирует, использует и может излучать радиочастотную энергию, поэтому в случае его установки и эксплуатации с нарушением инструкций возможно появление нежелательных помех радиосвязи. Однако и в случае установки с соблюдением инструкций отсутствие помех в каждом конкретном случае не гарантируется. Если данное оборудование действительно создает помехи радио- и телевизионному приему, что можно определить путем выключения и включения оборудования, попытайтесь устранить помехи одним из следующих способов:
Переориентируйте или переместите приемную антенну. Увеличьте расстояние между данным оборудованием и приемником. Подключите данное оборудование и приемник к сетевым розеткам, расположенным на разных линиях электропитания. Обратитесь за помощью к дилеру или опытному мастеру по ремонту и обслуживанию теле- и радиооборудования.
ЗАМЕЧАНИЕ:
Внесение в устройство изменений или модификаций, не одобренных в явном виде стороной, ответственной за соответствие требованиям FCC, может повлечь за собой потерю пользователем права на эксплуатацию данного оборудования. Необходимо использовать экранированные интерфейсные кабели и шнуры питания переменного тока для обеспечения соответствия требованиям по предельно допустимым уровням излучения. Изготовитель не несет ответственности за любые радио- и телевизионные помехи, вызванные несанкционированной модификацией данного оборудования. Устранение таких помех является обязанностью пользователя. Устранение таких помех является обязанностью пользователя.
70
Дeклapaция o cooтвeтcтвии тpeбoвaниям диpeктивы oбoтxoдax oт элeктpичecкoгo и элeктpoннoгo oбopyдoвaния(WEEE)
Утилизация отходов оборудования потребителями частных хозяйств Европейского союза.
Утилизация отходов оборудования потребителями частных хозяйств Европейского союза. Данный символ на изделии или на его упаковке обозначает, что его нельзя утилизировать вместе с другими бытовыми отходами. Вместо этого, Вы обязаны утилизировать отходы оборудования, передав их в специальные пункты сбора для вторичной переработки отходов электрического и электронного оборудования. Отдельный сбор и вторичная переработка отходов оборудования во время утилизации поможет сохранить природные ресурсы и обеспечить переработку отходов методом, защищающим здоровье человека и окружающую среду. Дополнительную информацию о местах сдачи отходов оборудования для вторичной переработки можно получить в местном городском управлении, коммунальной службе утилизации отходов или в магазине, в котором Вы приобрели изделие .
WEEE Declaration for India
This symbol on the product or on its packaging indicates that this product must not be disposed of with your other household waste. Instead it is your responsibility to dispose of your waste equipment by handing it over to a designated collection point for the recycling of waste electrical and electronic equipment. The separate collection and recycling of your waste equipment at the time of disposal will help to conserve natural resources and ensure that it is recycled in a manner that protects human health and the environment. For more information about where you can drop off your waste equipment for recycling in India please visit the below web link. www.aocindia.com/ewaste.php.
71
TCO DOCUMENTOptional
72
Cлyжбa
Гарантийные обязательства для Европы
ОГРАНИЧЕННАЯ ТРЕХЛЕТНЯЯ ГАРАНТИЯ*
Мониторы компании AOC Color, проданные в Европе AOC International (Europe) B.V. гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение трех (3) лет с момента первой продажи. В течение этого периода компания AOC International (Europe) B.V. по своему усмотрению либо отремонтирует дефектное изделие с использованием новых или восстановленных деталей, либо заменит его новым или восстановленным изделием бесплатно, за исключением *перечисленных ниже случаев. Замененные изделия, имеющие дефекты, переходят в собственность компании AOC International (Europe) B.V..
При обнаружении дефекта изделия обращайтесь к местному дилеру или воспользуйтесь информацией,указанной в гарантийном талоне, если он прилагается к изделию. Расходы на перевозку по гарантии предварительно оплачены компанией AOC с учетом доставки и возврата. Позаботьтесь о предоставлении вместе с продуктом также документа, подтверждающего факт покупки, с указанием даты и отправьте в сертифицированный или уполномоченный сервисный центр компании AOC с соблюдением следующих условий:
Убедитесь, что ЖК монитор упакован в картонную коробку надлежащего (AOC
предпочитаеторигинальную картонную коробку , чтобы защитить ваш монитор достаточно хорошо во время транспортировки ) .
Укажите номер RMA на ярлыке с адресом Укажите номер RMA на транспортировочной коробке
AOC International (Europe) BV оплатит расходы по обратной транспортировке в пределах одной из стран, указанных в настоящих гарантийных обязательствах. AOC International (Europe) B.V. не несет ответственности за расходы, связанные с перевозкой изделия через государственные границы. Этоотносится и к государственным границам в рамках Европейского Союза. Если ЖК-монитор не доступен для коллекции, когда курьер посещает , с вас будут взиматьсбор платежей .
* Настоящая ограниченная гарантия не включает потери и повреждения, вызванные в результате
Повреждения во время транспортировки из-за неправильной упаковки Неправильная установка или обслуживание, отличные от указанного в руководстве пользователя
AOC
Эксплуатации с нарушением правил Небрежности Любых причин, выходящих за рамки обычного коммерческого и промышленного применения Настройки неуполномоченными лицами
73
Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не
являющимися полномочными представителями сервисных центров компании AOC
Неправильное средах, таких как влажность , повреждения водой и пылью Поврежден насилие, землетрясения и теракты Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков
напряжения и других отклонений от нормы
Данная ограниченная гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем или сторонними лицами; вы несете полную ответственность за любые подобные модификации и изменения.
Все ЖК-мониторы AOC производятся в соответствии сISO 9241-307 Класс 1 пиксель стандартов политики.
По истечении срока гарантии у вас по-прежнему будет возможность воспользоваться всеми предоставляемыми услугами, но вам необходимо будет оплатить стоимость этих услуг, включая детали, выполнение работ, транспортировку (если производилась) и действующие налоги. Перед получением вашего разрешения на оказание услуг сертифицированный или уполномоченный сервисный центр компании AOC предоставят вам оценку стоимости услуг.
ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ВО ВРЕМЕНИ ПЕРИОДОМ В ТРИ (3) ГОДА НА ДЕТАЛИ И РАБОТЫ, НАЧИНАЯ С ДАТЫ ПЕРВИЧНОЙ ПОКУПКИ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ИСКЛЮЧИТЕЛЬНО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО ОСНОВАННАЯ НА КОНТРАКТЕ, ИСКЕ, ГАРАНТИЙНОМ ОБЯЗАТЕЛЬСТВЕ, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЯХ, НЕ ПРЕВЫШАЕТ ЦЕНЫ КОНКРЕТНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВОСПОСЛЕДОВАВШИЕ УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО ДЛЯ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.
Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Подробную информацию можно найти на веб-сайте http://www.aoc-europe.com
74
Гарантийные обязательства для Среднего Востока и Африки (MEA)
и
Содружества независимых государств (СНГ)
ОБЩЕСТВО С ОГРАНИЧЕННОЙ одного до трех лет ГАРАНТИИ*
В отношении ЖК-мониторов AOC, проданных на Среднем Востоке и в Африке (MEA), а также в Содружестве независимых государств (СНГ), компания AOC International (Europe) B.V. гарантирует отсутствие в данном изделии дефектов материалов и изготовления в течение периода от одного (1) года до трех (3) лет с даты производства в зависимости от страны продажи. В течение этого периода компания AOC International (Europe) B.V. предлагает гарантийную поддержку с доставкой силами покупателя (возврат в сервисный центр) в одном из сервисных центров компании AOC или дилера (по ее усмотрению) либо ремонт неисправного продукта с использованием новых или ремонтных запчастей, либо замену его на новый или восстановленный продукт на бесплатной основе, за исключением случаев, *указанных ниже. В рамках стандартной политики гарантия рассчитывается начиная с даты производства, определяемой по серийному номеру идентификатора продукта, однако общий гарантийный срок будет составлять от пятнадцати (15) до тридцати девяти (39) месяцев с даты производства, в зависимости от страны продажи. Гарантия рассматривается в отношении тех исключительных случаев, которые выходят за ее рамки, в соответствии с серийным номером идентификатора продукта и для таких исключительных случаев; оригинал счета-фактуры/кассовый чек, подтверждающий факт покупки товара, являются обязательными документами.
В случае неисправности продукта обратитесь к своему уполномоченному дилеру AOC или к разделу обслуживания и поддержки на веб-сайте AOC для получения инструкций в отношении гарантии для своей страны:
Египет: http://aocmonitorap.com/egypt_eng  СНГ/Центральная Азия: http://aocmonitorap.com/ciscentral  Средний Восток: http://aocmonitorap.com/middleeast  Южная Африка: http://aocmonitorap.com/southafrica  Саудовская Аравия: http://aocmonitorap.com/saudiarabia
Позаботьтесь о предоставлении вместе с продуктом также документа, подтверждающего факт покупки, с указанием даты и отправьте в сертифицированный или уполномоченный сервисный центр компании AOC или дилеру с соблюдением следующих условий:
Проследите, чтобы ЖК-монитор был упакован в соответствующую картонную коробку (для AOC
предпочтительно, чтобы это была оригинальная картонная коробка, которая надлежащим образом защитит ваш монитор во время транспортировки).
Укажите номер RMA на этикетке с адресом Укажите номер RMA на транспортировочной коробке
75
*Настоящая ограниченная гарантия не включает потери и повреждения, вызванные в результате
Повреждения во время транспортировки из-за неправильной упаковки
Неправильная установка или обслуживание, отличные от указанного в руководстве пользователя
AOC
Эксплуатации с нарушением правил Небрежности Любых причин, выходящих за рамки обычного коммерческого и промышленного применения Настройки неуполномоченными лицами Ремонта, модификации и установки дополнительных принадлежностей или деталей лицами, не
являющимися полномочными представителями сервисных центров компании AOC
Неправильное средах, таких как влажность , повреждения водой и пылью Поврежден насилие, землетрясения и теракты Чрезмерного или недостаточного обогрева и вентиляции, а также отключения питания, скачков
напряжения и других отклонений от нормы
Данная ограниченная гарантия не распространяется на случаи модификации и изменения программных и аппаратных средств изделия владельцем или сторонними лицами; вы несете полную ответственность за любые подобные модификации и изменения.
Все ЖК-мониторы компании AOC производятся в соответствии с требованиями стандартов в отношении пикселей с обеспечением класса 1 по отказу пикселей согласно ISO 9241-307.
По истечении срока гарантии у вас по-прежнему будет возможность воспользоваться всеми предоставляемыми услугами, но вам необходимо будет оплатить стоимость этих услуг, включая детали, выполнение работ, транспортировку (если производилась) и действующие налоги. Перед получением вашего разрешения на оказание услуг сертифицированный или уполномоченный сервисный центр компании AOC или дилер предоставят вам оценку стоимости услуг.
ВСЕ ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НА ДАННОЕ ИЗДЕЛИЕ (ВКЛЮЧАЯ ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ И СООТВЕТСТВИЯ ОПРЕДЕЛЕННОМУ НАЗНАЧЕНИЮ) ОГРАНИЧЕНЫ ПО ВРЕМЕНИ ПЕРИОДОМ ОТ ОДНОГО (1) ГОДА ДО ТРЕХ (3) ЛЕТ НА ДЕТАЛИ И РАБОТЫ НАЧИНАЯ С МОМЕНТА ПРИОБРЕТЕНИЯ ИЗДЕЛИЯ ПОТРЕБИТЕЛЕМ. ВСЕ ГАРАНТИИ (ЯВНЫЕ И ПОДРАЗУМЕВАЕМЫЕ) ТЕРЯЮТ СВОЮ СИЛУ ПО ИСТЕЧЕНИИ ЭТОГО ПЕРИОДА. ОБЯЗАТЕЛЬСТВА КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V. И ПРЕДУСМОТРЕННОЕ ВОЗМЕЩЕНИЕ УЩЕРБА ПОЛНОСТЬЮ И ВСЕЦЕЛО ИЗЛОЖЕНЫ В НАСТОЯЩЕМ ДОКУМЕНТЕ. ОТВЕТСТВЕННОСТЬ КОМПАНИИ AOC INTERNATIONAL (EUROPE) B.V., БУДЬ ТО НА ОСНОВАНИИ КОНТРАКТА, ИСКА, ГАРАНТИЙНОГО ОБЯЗАТЕЛЬСТВА, СТРОГОЙ ОТВЕТСТВЕННОСТИ ИЛИ ДРУГИХ ЮРИДИЧЕСКИХ ОСНОВАНИЙ, НЕ ПРЕВЫШАЕТ ЦЕНЫ ОТДЕЛЬНОГО ИЗДЕЛИЯ, ДЕФЕКТ ИЛИ ПОВРЕЖДЕНИЕ КОТОРОГО ЯВЛЯЮТСЯ ОСНОВАНИЕМ ДЛЯ ПРЕТЕНЗИЙ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСВАХ КОМПАНИЯ AOC INTERNATIONAL (EUROPE) B.V. НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПОТЕРИ ПРИБЫЛИ, УБЫТКИ, СВЯЗАННЫЕ С НЕВОЗМОЖНОСТЬЮ ИСПОЛЬЗОВАНИЯ СРЕДСТВ ИЛИ ОБОРУДОВАНИЯ, И ПРОЧИЕ КОСВЕННЫЕ, СЛУЧАЙНЫЕ ИЛИ ВЫТЕКАЮЩИЕ ИЗ ЭТОГО УБЫТКИ. В НЕКОТОРЫХ СТРАНАХ НЕ РАЗРЕШАЕТСЯ ИСКЛЮЧЕНИЕ ЛИБО ОГРАНИЧЕНИЕ СЛУЧАЙНЫХ ИЛИ ВОСПОСЛЕДОВАВШИХ УБЫТКОВ, ТАКИМ ОБРАЗОМ, ВЫШЕУКАЗАННЫЕ ОГРАНИЧЕНИЯ МОГУТ НЕ ИМЕТЬ СИЛЫ В ВАШЕМ СЛУЧАЕ. НЕСМОТРЯ
76
НА ТО, ЧТО НАСТОЯЩЕЕ ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВО ПРЕДОСТАВЛЯЕТ ВАМ ОПРЕДЕЛЕННЫЕ ЮРИДИЧЕСКИЕ ПРАВА, ВОЗМОЖНО СУЩЕСТВОВАНИЕ ДРУГИХ ПРАВ, РАЗЛИЧНЫХ ДЛЯ КАЖДОЙ КОНКРЕТНОЙ СТРАНЫ. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ДЕЙСТВИТЕЛЬНА ТОЛЬКО В ОТНОШЕНИИ ИЗДЕЛИЙ, ПРИОБРЕТЕННЫХ В СТРАНАХ, КОТОРЫЕ ЯВЛЯЮТСЯ ЧЛЕНАМИ ЕВРОПЕЙСКОГО СОЮЗА.
Информация, содержащаяся в данном документе, может изменяться без предварительного уведомления. Подробную информацию можно найти на веб-сайте http://www.aocmonitorap.com
77
Политика компании AOC в отношении пикселей ISO 9241-307 Class 1
Loading...
