LCD monitor –
uživatelská příručka
1
Bezpečnost ........................................................................................................................................................................... 1
Národní konvence ..................................................................................................................................................... 1
Výkon ........................................................................................................................................................................ 2
Montáž ...................................................................................................................................................................... 3
Čištění ....................................................................................................................................................................... 4
Jiné ............................................................................................................................................................................ 5
Kongurace .......................................................................................................................................................................... 6
Obsah krabice ........................................................................................................................................................... 6
Instalace stojánku a podstavce ................................................................................................................................. 7
Nastavení zorného úhlu ............................................................................................................................................ 8
Připojení monitoru ..................................................................................................................................................... 9
Funkce Adaptive-Sync (k dispozici u vybraných modelů) ....................................................................................... 10
Funkce AMD FreeSync Premium (k dispozici u vybraných modelů) ....................................................................... 10
Nastavení ............................................................................................................................................................................11
Klávesové zkratky ....................................................................................................................................................11
OSD Setting (Nastavení OSD) .................................................................................................................................11
Luminance (Světelnost) ............................................................................................................................... 13
Image Setup (Nastavení obrazu) ................................................................................................................ 14
Color Setup (Nastavení barvy) .................................................................................................................... 15
Picture Boost (Zesílení obrazu) ................................................................................................................... 16
OSD Setup (Nastavení OSD) ...................................................................................................................... 17

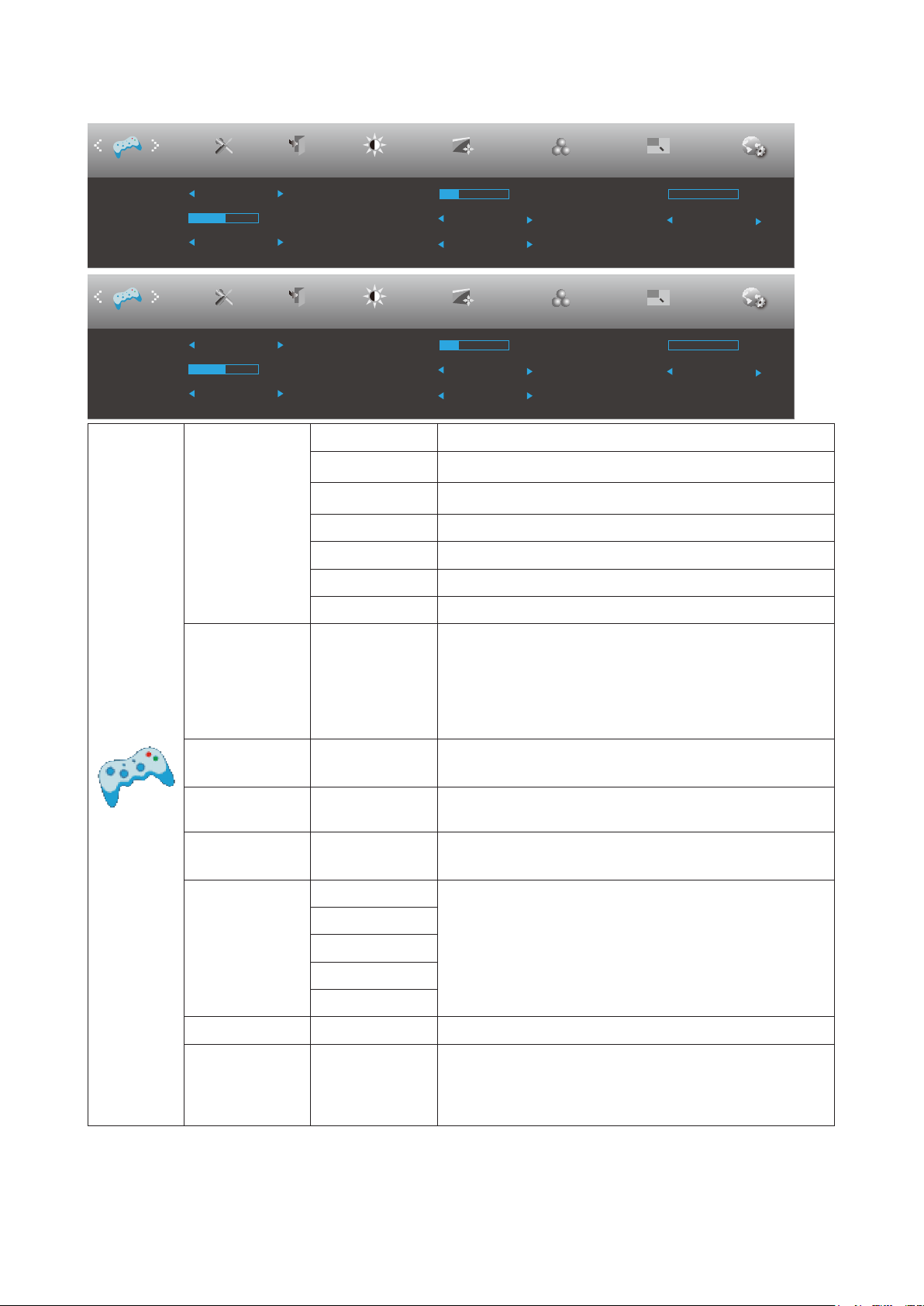

Game Setting (Herní nastavení) .................................................................................................................. 18
Extra ............................................................................................................................................................ 19
Exit (Konec) ................................................................................................................................................. 20
Indikátor LED .......................................................................................................................................................... 21
Odstraňování problémů ...................................................................................................................................................... 22
Technické údaje .................................................................................................................................................................. 23
Obecné specikace ................................................................................................................................................. 23
Předvolené režimy zobrazení .................................................................................................................................. 24

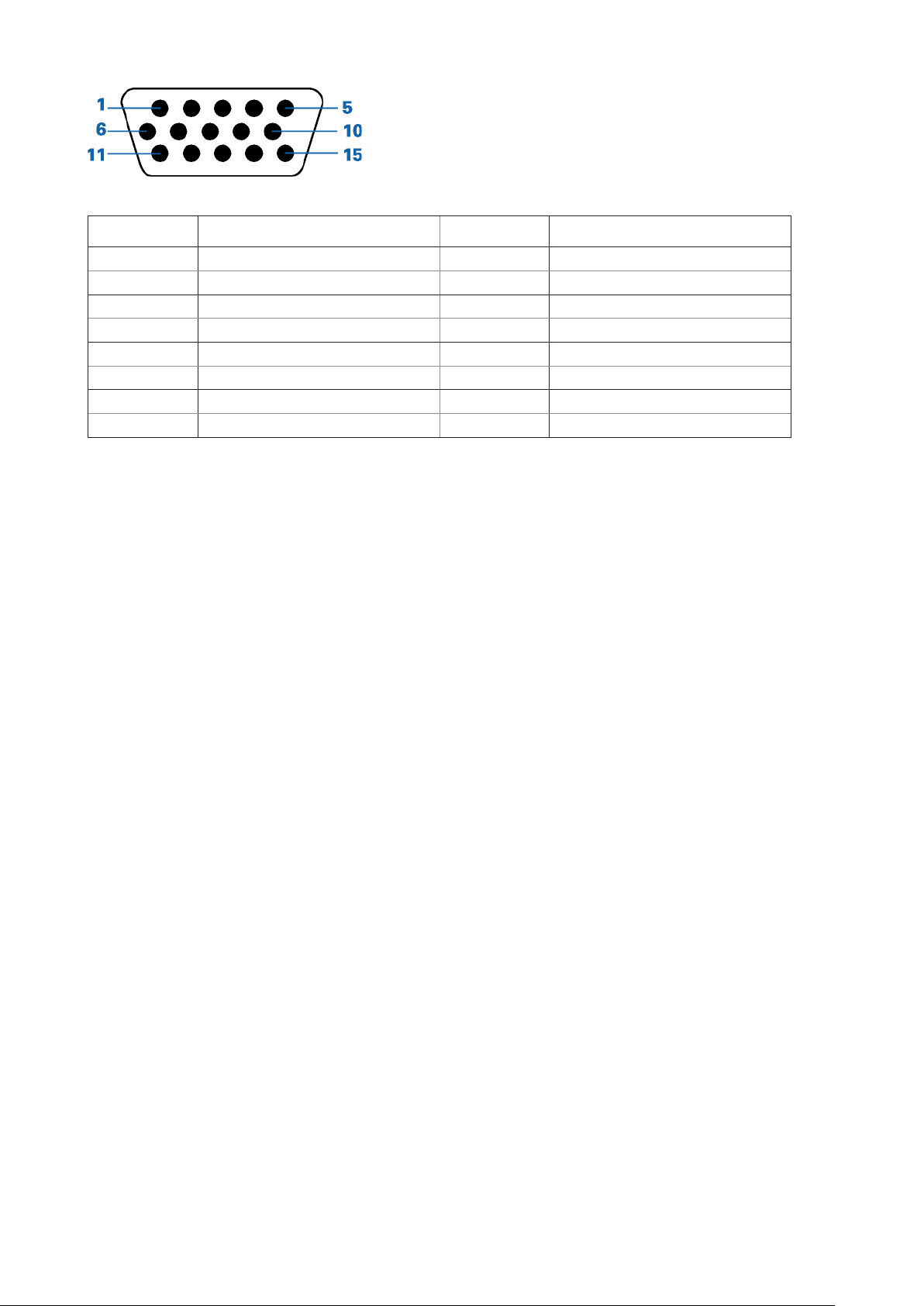

Přiřazení kolíků ....................................................................................................................................................... 25
Plug and Play .......................................................................................................................................................... 27
i

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.
Poznámky, upozornění a varování
V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:
POZNÁMKA:
UPOZORNĚNÍ:
předejít.
VAROVÁNÍ:
mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.
POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.
UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému
VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování
1

Výkon

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si
nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie.
Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku lze z bezpečnostních
důvodů zasunout pouze do uzemněné zásuvky. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Neporušujte bezpečnostní účel uzemněné zásuvky.
Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi.
Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů).
Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek
vznik ohně nebo úraz elektrickým proudem.
Aby bylo zajištěno uspokojivé fungování monitoru, používejte jej pouze s počítači s certikátem UL, které jsou
vybaveny správně kongurovanou zásuvkou značenou 100-240 Vstř., min. 5 A.
Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.
2

Montáž

Installed with stand
Neumísťujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může
dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte zařízení pouze vozík, stojan, podstavec, držák nebo stolek určené výrobcem nebo prodávané s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku byste měli být opatrní.
Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a
obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.
Nepokládejte produkt přední stranou na zem.
Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při
montáži dodržujte uvedené pokyny.
Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu
nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.
Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:
Instalace na stojánek
12 palce
30cm
4 palce
10cm
4 palce
10cm
Ponechte okolo přístro­je alespoň tento prostor
4 palce
10cm
3

Čištění

Pravidelně čistěte skříň hadříkem. Můžete použít slabý čistící prostředek k otření skvrn, ale nepoužívejte solné
čistící prostředky, které mohou naleptat skříň monitoru.
Při čištění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby nepoškrábal
povrch obrazovky.
Před čištěním monitoru odpojte napájecí kabel.
4

Jiné

Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a
kontaktujte servisní středisko.
Zabraňte blokování větracích otvorů stolem nebo závěsem.
Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům.
Při používání nebo přemísťování do monitoru nekopejte a zabraňte případnému pádu.
5

Konfigurace

Obsah krabice

*
CD Manual
*
Warranty Card Stand Base
*
Power Cable DP Cable HDMI Cable
*
*
VGA Cable
*
Audio Cable
Některé kabely signálu nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne
místní prodejce nebo pobočka společnosti AOC.
6

Instalace stojánku a podstavce

Nainstalujte nebo odstraňte podstavec podle následujících kroků.
Nastavení:
Odebrat:
7

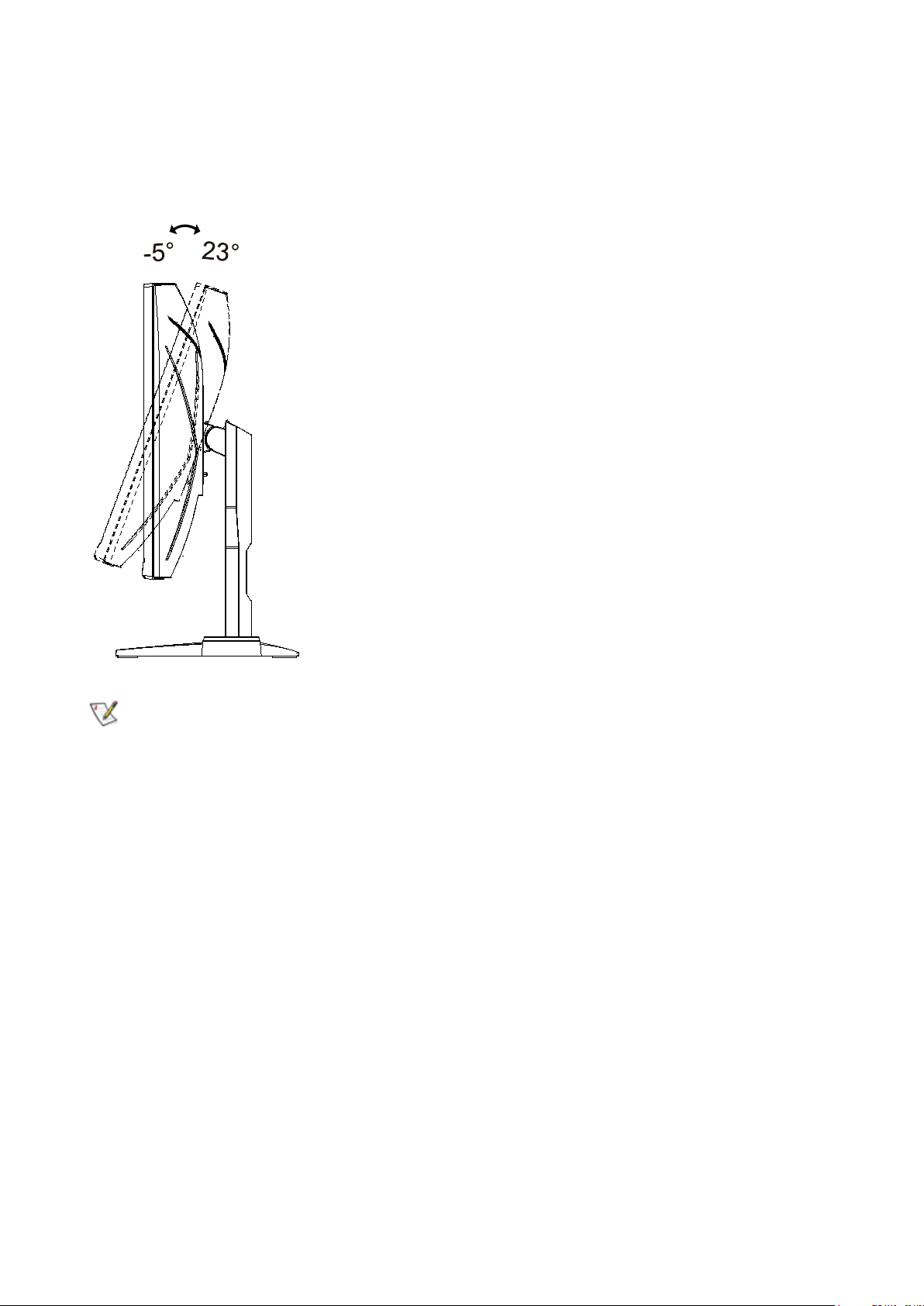

Nastavení zorného úhlu

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí. Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil. Monitor je možno nastavit v níže uvedeném rozmezí:
POZNÁMKA:
Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení obrazovky
LCD.
8

Připojení monitoru

2
3 4 51
6
7
Zapojení kabelů na zadní straně monitoru a počítače
1. HDMI-2
2. HDMI-1
3. DP
4. Sluchátka
5. Port vstupu stejnosměrného napájení
6. D-SUB
7. AUDIO IN
Připojení k počítači
1. K zadní části displeje pevně připojte napájecí kabel.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Ke konektoru videa na zadní straně počítače připojte kabel displeje se signálem.
4. Zapojte napájecí kabel počítače a displeje do blízké zásuvky.
5. Zapněte počítač a displej.
Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, viz část Odstraňování problémů.
Pro ochranu vybavení vždy vypněte počítač a LCD monitor před připojením.
9

Funkce Adaptive-Sync (k dispozici u vybraných modelů)

1. Funkce Adaptive-Sync funguje s DP/HDMI
2. Kompatibilní gracká karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
• Radeon™ RX Vega řady
• Radeon™ RX 500 řady
• Radeon™ RX 400 řady
• Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano řady
• Radeon™ R9 Fury řady
• Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Funkce AMD FreeSync Premium (k dispozici u vybraných modelů)

1. Funkce AMD FreeSync Premium funguje s DP/HDMI
2. Kompatibilní gracká karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
• Radeon™ RX Vega řady
• Radeon™ RX 500 řady
• Radeon™ RX 400 řady
• Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano řady
• Radeon™ R9 Fury řady
• Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)
10

Nastavení

1 2 3 4 5

Klávesové zkratky

1 Zdroj/Auto/Konec
2 Herní režim/<
3 Dial Point/>
4 Nabídka/vstup
5 Napájení
Napájení
Stisknutím vypínače zapnete monitor.
Nabídka/vstup
Není-li zobrazena nabídka OSD, stisknutím zobrazte nabídku OSD nebo potvrďte výběr.
Režim Hra/<
Když není zobrazena nabídka OSD, stisknutím tlačítka „<“ otevřete funkci herního režimu. Potom stisknutím tlačítka „<“ nebo „>“ vyberte herní režim (FPS, RTS, Závod, Hráč 1, Hráč 2 nebo Hráč 3) podle různých typů her.
Dial Point/>
Není-li zobrazena nabídka OSD, stisknutím tlačítka Dial Point zobrazíte/skryjete Dial Point.
Zdroj/auto/konec
Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Auto/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj). Když je nabídka OSD zavřená, stisknutím a podržením tlačítka Source (Zdroj)/Auto/Exit (Konec) přibližně 2 sekundy provedete automatickou konguraci (pouze pro modely s D-Sub).

OSD Setting (Nastavení OSD)

Základní a jednoduché pokyny pro ovládací tlačítka.
11
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Effect Off
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
1). Stisknutím
tlačítka MENU
aktivujete okno nabídky OSD.
2). Stisknutím tlačítka < nebo > můžete procházet funkcemi. Po zvýraznění požadované funkce ji aktivujte stisknutím
tlačítka MENU
aktivujte stisknutím
3). Stisknutím tlačítka < nebo > změňte nastavení vybrané funkce. Stisknutím
. Stisknutím tlačítka < nebo > procházejte funkcemi podnabídky. Po zvýraznění požadované funkce ji
tlačítka MENU
.
tlačítka AUTO
ukončete. Chcete-li změnit
nastavení jiné funkce, opakujte kroky 2 - 3.
4). Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU, (NABÍDKA) když je monitor vypnutý a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý a potom stisknutím vypínače zapněte monitor.
Poznámky:
1). Pokud má výrobek pouze jeden vstup signálu, položku „Výběr Vstupu“ nelze upravit.
2). Je aktivována některá z funkcí DCR, Zesíl. Barev nebo Zesíl. Obrazu); ostatní tři funkce jsou vypnuté.
12

Luminance (Světelnost)

Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Effect Off
Luminance Image Setup Color Setup Picture Boost OSD Setup Game Setting ExitExtra
Contrast 50
Brightness 90
Eco mode Standard
Gamma Gamma 1
DCR Off
HDR Mode Off
Contrast (Kontrast)
Brightness (Jas)
Eco mode (Eko)
Gamma
DCR
0-100 Kontrast z digitálního registru.
0-100 Nastavení pozadí
Standard (Standardní)
Standardní režim
Text Režim Text
Internet Režim Internet
Game (Hra) Režim Hra
Movie (Film) Režim Film
Sports (Sport)
Reading (čtení)
Režim Sport
Režim čtení
Gamma1 Upravit na Gamma 1
Gamma2 Upravit na Gamma 2
Gamma3 Upravit na Gamma 3
Off (Vypnuto)
On
(Zapnuto)
Deaktivovat dynamický poměr kontrastu
Aktivovat dynamický poměr kontrastu
OFF
HDR Effect/ Mode
HDR Picture
Adjust HDR Effect/Mode.
HDR Movie
HDR Game
13

Image Setup (Nastavení obrazu)

Color Setup Picture Boost OSD Setup ExitExtra
Image Setup
Clock 50
Phase 50
H. Position 50
V. Position 50
Sharpness 50
Luminance
Game Setting
Clock (Takt) 0-100
Phase (Fáze) 0-100
Sharpness (Ostrost)
H. Position (H. Poloha)
V. Position (V. Poloha)
0-100 Slouží k nastavení ostrosti obrazu
0-100 Slouží k nastavení vodorovné polohy obrazu.
0-100 Slouží k nastavení svislé polohy obrazu.
Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu.
Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu
14

Color Setup (Nastavení barvy)

Picture Boost OSD Setup ExitExtra
Luminance
Red 50
Green 50
Blue 50DCB Demo Off
Color Temp. Warm
DCB Mode Off
Color Setup
Image Setup
Game Setting
Color Temp. (Teplota barev)
DCB Mode (DCB Režim)
DCB Demo (DCB Ukázka)
Red (Červená)
Green (Zelená)
Warm (Teplé)
Normal (Normální)
Cool (Studené)
sRGB
User (Vlastní)
Full Enhance (Plné vylepšení)
Nature Skin (Přiroz. Pokožka)
Green Field (Zelené pole)
Sky-blue (Azur)
AutoDetect (Autom. Detekce)
OFF
Slouží k načtení teploty teplé barvy z paměti EEPROM.
Slouží k načtení teploty normální barvy z paměti EEPROM.
Slouží k načtení teploty studené barvy z paměti EEPROM.
Slouží k načtení teploty SRGB barvy z paměti EEPROM.
Red (Červená) Intenzita červené z digitálního registru.
Green (Zelená) Intenzita zelené z digitálního registru.
Blue (Modrá) Intenzita modré z digitálního registru.
zapnuto nebo vypnuto
zapnuto nebo vypnuto
zapnuto nebo vypnuto
zapnuto nebo vypnuto
zapnuto nebo vypnuto
zapnuto nebo vypnuto
Zapnuto nebo vypnuto
Deaktivovat nebo aktivovat režim plného vylepšení
Deaktivovat nebo aktivovat režim Přiroz. Pokožky
Deaktivovat nebo aktivovat režim Zelené pole
Deaktivovat nebo aktivovat režim Azur
Deaktivovat nebo aktivovat režim Autom. Detekce
Deaktivovat nebo aktivovat režim OFF. Detekce
Deaktivovat nebo aktivovat režim Ukázka
0-100 Intenzita červené z digitálního registru.
0-100 Intenzita zelené z digitálního registru.
Blue (Modrá) 0-100 Intenzita modré z digitálního registru.
15

Picture Boost (Zesílení obrazu)

OSD Setup ExitExtra
Luminance
Image Setup
Brightness 50
Contrast 50
H. Position 0
V. Position 0
Bright Frame off
Frame Size 14
Picture Boost
Color Setup
Game Setting
Bright Frame (Jasný rám)
Frame Size (Velikost rámu)
zapnuto nebo vypnuto
Deaktivovat nebo aktivovat Jasný rám
14-100 Upravit velikost rámu
Brightness (Jas) 0-100 Upravit jas rámu Contrast
(Kontrast) H. Position
(H. Poloha) V. Position
(V. Poloha)
0-100 Upravit kontrast rámu
0-100 Upravit horizontální polohu rámu
0-100 Upravit vertikální polohu rámu
Poznámka:
Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.
16

OSD Setup (Nastavení OSD)

ExitExtra
Luminance
Image Setup
Color Setup
H. Position 50
V. Position 0
Transparence 25
50
Language English
Timeout 10
DP Capability 1.2 Volume
Break Reminder Off
Frame Counter Off
OSD Setup
Picture Boost
Game Setting
Language (Jazyk) Vyberte jazyk OSD
Timeout (Časový Interval)
DP Capacity (Kapacita DP)
H. Position (H. Poloha)
V. Position (V. Poloha)
5-120
1.1/1.2
0-100 Slouží k nastavení vodorovné polohy OSD
0-100 Slouží k nastavení svislé polohy OSD
Slouží k nastavení doby zobrazení nabídky OSD na obrazovce.
Pozor: funkci Adaptive-Sync/AMD FreeSync Premium podporuje pouze DP1.2
Volume (Hlasitost) 0-100 Nastavení hlasitosti.
Transparence (Průhlednost)
Break Reminder (Přestávka ­připomenutí)
0-100 Slouží k nastavení průhlednosti nabídky OSD.
zapnuto nebo vypnuto
Připomenutí přestávky, pokud uživatel pracuje souvisle déle než 1 hod.
Vyp. / Vpravo Frame Counter (Čítač rámců)
nahoře / Vpravo
dole / Vlevo dole
Zobrazí V frekvenci na vybraném rohu
/ Vlevo nahoře
Poznámky:
Pokud obsah videa DP podporuje DP1.2, vyberte možnost DP1.2 pro nastavení Kapacita DP; v opačném případě vyberte DP1.1
17

Game Setting (Herní nastavení)

Picture Boost OSD SetupExitExtra
Luminance
Low Input Lag
LowBlue Mode
Overdrive
Shadow Control
Game Mode Off
Off
Off
Off
Image Setup
Color Setup
Game Setting
50
Game Color
10
Adaptive-Sync
Off
MBR
0
Picture Boost OSD SetupExitExtra
Luminance
Low Input Lag
LowBlue Mode
Overdrive
Shadow Control
Game Mode Off
Off
Off
Off
Image Setup
Color Setup
Game Setting
50
Game Color
10
AMD FreeSync
Off
MBR
0
FPS Pro hraní FPS (stříleček). Zlepšuje detaily temných oblastí.
RTS
Racing (Závod) Game Mode (Režim Hra)
Gamer 1 (Hráč 1) Uživatelská nastavení, předvolba Hráč 1.
Gamer 2 (Hráč 2) Uživatelská nastavení, předvolba Hráč 2.
Pro hraní RTS (strategií v reálném čase). Vylepšuje kvalitu obrazu.
Pro hraní závodních her. Nabízí nejrychlejší odezvu a vysokou sytost barev.
Gamer 3 (Hráč 3) Uživatelská nastavení, předvolba Hráč 3.
off (Vypnuto): Není použita optimalizace Smart image game
Ovládání stínu Výchozí nastavení je 50. Koncový uživatel může provádět úpravy od 50 do 100 nebo 0 pro zvýšení
Shadow Control (Ovládání stínů)
0-100
kontrastu a vyjasnění obrazu.
1. Pokud je obraz příliš tmavý a nejsou jasně vidět detaily, proveďte úpravu od 50 do 100 pro jasný obraz.
2. Pokud je obraz příliš bílý a nejsou jasně vidět detaily, proveďte úpravu od 50 do 0 pro jasný obraz
Low input Lag (Omezení zpoždění vstupu)
Game Color (Herní barvy)
LowBlue Mode(Režim modrého světla)
On/off (Zapnuto/ Vypnuto)
0-20
Vyp. / Multimédia / Internet / Ofce / Čtení
Vypněte mezipaměť rámců pro snížení zpoždění vstupu
Herní barva umožňuje nastavit úroveň sytosti 0-20 pro lepší obraz.
Sníží vlnu modrého světla ovládání teploty barev.
Weak (Slabé)
Medium (Střední)
Overdrive (Zrychlení)
Strong (Silné)
Slouží k úpravě doby odezvy.
Boost (Zesílení)
Off (Vypnuto)
MBR 0-20 Upravuje redukci rozostření pohybu. Adaptive-Sync/
AMD FreeSync (k dispozici u vybraných
On/Off (Zapnuto/ Vypnuto)
Deaktivuje nebo aktivuje Adaptive-Sync/AMD FreeSync Premium.
modelů)
Poznámka:
Funkce MBR a Overdrive Boost jsou k dispozici, pouze když je Adaptive-Sync/AMD FreeSync Premium vypnuto a svislá frekvence je do 75 Hz.
18

Extra

Picture Boost OSD SetupExit
Luminance
Image Setup
Color Setup
Off Timer 00
Input Select Auto
Auto Config. No
Reset No
Image Ratio Wide
DDC/CI Yes
Resolution : 1920(H)X1080(V)
H. Frequency : 67KHz
V. Frequency : 60Hz
Extra
Game Setting
Input Select (Výběr vstupu)
Auto Cong. (Auto Kong)
Off timer (Časovač vypnutí)
Image Ratio (Poměr stran obr.)
Slouží k výběru vstupního signálu
ano nebo ne Automaticky upraví obraz podle výchozího nastavení
0-24hod. Slouží k výběru času vypnutí DC
Širokoúhlý
4:3
1:1
17” (4:3)
19” (4:3)
19” (5:4)
Slouží k výběru poměru stran obrazu monitoru.
Širokoúhlý 19” (16:10)
Širokoúhlý 21,5” (16:9)
Širokoúhlý 22” (16:10)
Širokoúhlý 23” (16:9)
Širokoúhlý 23.6” (16:9)
Širokoúhlý 24” (16:9)
DDC/CI ano nebo ne Zapnutí nebo vypnutí podpory DDC/CI
Reset (Resetovat)
Ano/ENERGY STAR® nebo ne
Slouží k obnovení výchozího nastavení nabídky Vybrané modely jsou opatřeny certikací ENERGY STAR®.
19

Exit (Konec)

Picture Boost OSD Setup
Luminance
Image Setup
Color Setup
Exit
Extra
Game Setting
Exit (Konec) Ukončení hlavní nabídky OSD
20

Indikátor LED

Stav Barva indikátoru
Režim plného provozu Bílá
Režim aktivní-vypnuto Oranžová
21

Odstraňování problémů

Problém a otázka
Indikátor napájení nesvítí
Žádný obraz na obrazovce
Možná řešení
Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k elektrické zásuvce a k monitoru.
Je napájecí kabel správně připojen?
Zkontrolujte připojení napájecího kabelu a zdroj napájení.
Je kabel správně připojen?
(Připojeno pomocí kabelu D-sub) Zkontrolujte připojení kabelu DB-15. (Připojeno pomocí kabelu HDMI) Zkontrolujte připojení kabelu HDMI. (Připojeno pomocí kabelu DP) Zkontrolujte připojení kabelu DP. * Vstup D-sub/HDMI/DP není u některých modelů k dispozici.
Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí
(přihlašovací) obrazovka. Pokud se zobrazí výchozí obrazovka (přihlašovací), spusťte počítač v použitelném režimu (bezpečný režim pro systém Windows 7/8/10) a potom změňte frekvenci gracké karty. (Viz Nastavení optimálního rozlišení) Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.
Je na obrazovce zobrazena zpráva „Nepodporovaný vstup“?
Tato zpráva se může zobrazit, když signál z gracké karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat. Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.
Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC.
Obraz je rozmazaný a obsahuje vícenásobné zobrazení
Obraz bliká, skáče nebo je v obraze patrné vlnivé vzorování
Monitor zatuhl v „aktivním pohotovostním režimu“
Chybí některá ze základních barev (ČERVENÁ, ZELENÁ nebo MODRÁ).
Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá)
Horizontální nebo vertikální rušení obrazu
Předpisy a servis
Nastavte ovládací prvky jasu a kontrastu. Stisknutím bude provedeno automatické nastavení. Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru gracké karty na zadní straně.
Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení. Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením.
Síťový vypínač počítače musí být v poloze „zapnuto“ (ON). Gracká karta (video adaptér) počítače musí být zcela a správně usazená do příslušného slotu na počítači. Zkontrolujte, zda je video kabel monitoru správně připojen k počítači. Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík. Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout.
Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík. Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO).
Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.
Uživatelé systému Windows 7/8/10: vypněte počítač. Nastavte položku FREKVENCE a ZAOSTŘENÍ. Stisknutím bude provedeno automatické nastavení.
Viz informace o předpisech a servisu v příručce na disku CD nebo na stránkách www.aoc.com (na stránkách podpory najdete informace o tom, který model lze zakoupit ve vaší zemi, a informace o předpisech a servisu).
22

Technické údaje

Obecné specifikace

Název modelu C27G2AE Zobrazovací systém Barevný monitor TFT LCD
Panel
Jiné
Fyzické vlastnosti
Ekologie
Zobrazitelná velikost obrazu 68,6 cm úhlopříčně Rozteč pixelů Zobrazení barev 16,7 mil. barev
Rozsah horizontální frekvence Velikost vodorovného snímání
(max.) Rozsah vertikální frekvence
Velikost svislého snímání (max.) 336.312mm Optimální předvolené rozlišení 1920x1080@60Hz
Max resolution
Technologie Plug & Play VESA DDC2B/CI Zdroj napájení 100-240V~, 50/60Hz, 1.5A
Příkon
Typ konektoru VGA/ HDMI/ DP/ Výstup pro sluchátka Typ signálního kabelu
Teplota
Vlhkost
Nadmořská výška
0,3114mm (v) × 0,3114mm (h)
30k-160kHz(D-SUB) 30k-200kHz(HDMI/DP)
597.888mm
48-144Hz(D-SUB) 48-165Hz(HDMI/DP)
1920x1080@60Hz(D-SUB) 1920x1080@165Hz(HDMI/ DP)
Typicky (jas = 90, kontrast = 50) 25W Max. (jas = 100, kontrast =100) Snížená spotřeba
Odpojitelný Provozní 0°~ 40° Mimo provoz -25°~ 55° Provozní 10% až 85% (bez kondenzace) Mimo provoz 5% až 93% (bez kondenzace) Provozní 0 ~ 5 000 m (0 ~ 16 404 stop) Mimo provoz 0~ 12 192 m (0~ 40 000 stop)
38W
0.5W
23

Předvolené režimy zobrazení

STANDARD ROZLIŠENÍ
VGA 640x480@60Hz 31,469 59,94
VGA 640x480@67Hz 35 66,667
VGA 640x480@72Hz 37,861 72,809
VGA 640x480@75Hz 37,5 75
VGA 640x480@100Hz 51,08 99,769
VGA 640x480@120Hz 61,91 119,518
DOS MODE 720x400@70Hz 31,469 70,087
DOS MODE 720x480@60Hz 29,855 59,710
SD 720x576@50Hz 31,25 50
SVGA 800x600@56Hz 35,156 56,25
SVGA 800x600@60Hz 37,879 60,317
SVGA 800x600@72Hz 48,077 72,188
SVGA 800x600@75Hz 46,875 75
SVGA 800x600@100Hz 63,684 99,662
SVGA 800x600@120Hz 76,302 119,97
SVGA 832x624@75Hz 49,725 74,551
HORIZONTÁLNÍ
FREKVENCE (kHz)
VERTIKÁLNÍ
FREKVENCE (Hz)
XGA 1024x768@60Hz 48,363 60,004
XGA 1024x768@70Hz 56,476 70,069
XGA 1024x768@75Hz 60,023 75,029
XGA 1024x768@100Hz 81,577 99,972
XGA 1024x768@120Hz 97,551 119,989
WXGA+ 1440x900@60Hz 55,935 59,887
SXGA 1280x1024@60Hz 63,981 60,02
SXGA 1280x1024@75Hz 79,975 75,025
HD 1280x720@50HZ 37,071 49,827
HD 1280x720@60HZ 45 60
HD 1280x1080@60Hz 67,173 59,976
CVT 1680x1050@60Hz 64,674 59,883
Full HD 1920x1080@60Hz 67,5 60
Full HD 1920x1080@100Hz 113,21 99,93
Full HD 1920x1080@120Hz 137,26 119,982
Full HD 1920x1080@165Hz 183.15 165
24

Přiřazení kolíků

19kolíkový kabel signálu pro barevný monitor
Č. kontaktu
1. TMDS data 2+ 9. TMDS data 0- 17. DDC/CEC uzemnění
2. TMDS data 2 stínění 10. Frekvence TMDS + 18. Napájení +5V
3. TMDS data 2- 11 . Stínění frekvence TMDS 19. Detekce připojení za chodu
4. TMDS data 1+ 12. Frekvence TMDS -
5. TMDS data 1 stínění 13. CEC
6. TMDS data 1- 14. Vyhrazeno (N.C. v zařízení)
7. TMDS data 0+ 15. SCL
8. TMDS data 0 stínění 16. SDA
20kolíkový kabel signálu pro barevný monitor
Č. kolíku Název signálu Č. kolíku Název signálu
Název signálu
1 ML_Lane 3 (n) 11 GND (zem.) 2 GND (zem.) 12 ML_Lane 0 (p) 3 ML_Lane 3 (p) 13 CONFIG1 4 ML_Lane 2 (n) 14 CONFIG2 5 GND (zem.) 15 AUX_CH(p) 6 ML_Lane 2 (p) 16 GND (zem.) 7 ML_Lane 1 (n) 17 AUX_CH(n) 8 GND (zem.) 18 Detekce připojení za chodu 9 ML_Lane 1 (p) 19 Zpět. DP_PWR
10 ML_Lane 0 (n) 20 DP_PWR
Č. kontaktu
Název signálu
Č. kontaktu
Název signálu
25
15kolíkový kabel signálu pro barevný monitor
Číslo kolíku
1 Video-červená 9 +5V 2 Video-zelená 10 Uzemnění 3 Video-modrá 11 N.C. 4 N.C. 12 DDC-Sériová data 5 Detekce kabelu 13 H-synch. 6 GND-R (č.) 14 V-synch. 7 GND-G (z.) 15 DDC-Sériové hodiny 8 GND-B (m.)
15kolíková strana signálního kabelu
Číslo kolíku
15kolíková strana signálního kabelu
26

Plug and Play

Funkce Plug & Play DDC2B
Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností.
DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.
27
Loading...
