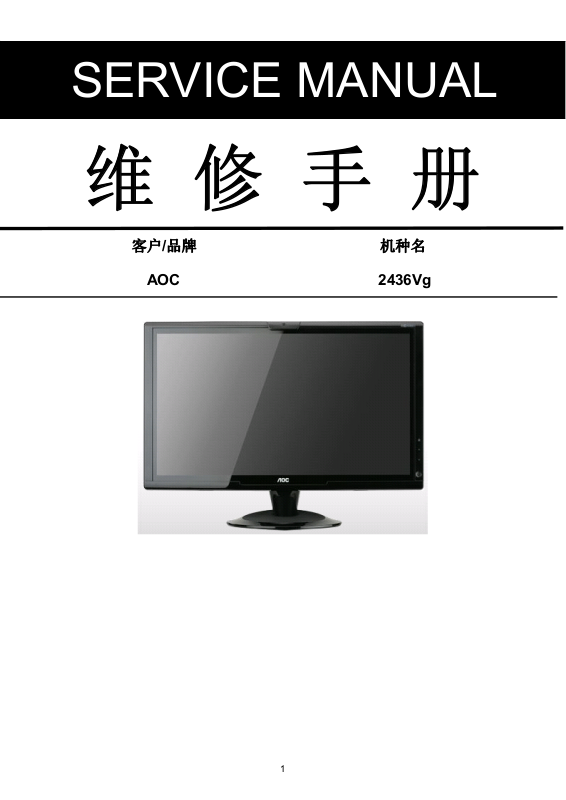

SERVICE MANUAL
维 修 手 册
客户/品牌 机种名
AOC 2436Vg
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 May.-28-2010
A01 Nov.-18-2010
首次发布
新增机种
2436Vg TKAAA8ND3XA4BNE
2436Vg TKAAA8ND3XA4B1E
2
目录
1. 技术规格 -------------------------------------------------------------------------------------------------------------- 4
1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4
1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 5
2. 操作说明 -------------------------------------------------------------------------------------------------------------- 6
2.1控制面板 --------------------------------------------------------------------------------------------------------- 6
2.2接口说明 --------------------------------------------------------------------------------------------------------- 7
2.3 OSD 菜单调整 ------------------------------------------------------------------------------------------------- 8
3. 工厂模式调整 -------------------------------------------------------------------------------------------------------- 9
4. 故障处理流程 -------------------------------------------------------------------------------------------------------- 10
4.1 主板 --------------------------------------------------------------------------------------------------------------- 10
4.2 电源板 ------------------------------------------------------------------------------------------------------------ 13
4.3 按键板 ------------------------------------------------------------------------------------------------------------ 15
5. 电气方框图 ----------------------------------------------------------------------------------------------------------- 16
5.1主板 --------------------------------------------------------------------------------------------------------------- 16
5.2电源板 ------------------------------------------------------------------------------------------------------------ 17
6. 线路图 ----------------------------------------------------------------------------------------------------------------- 18
6.1主板 --------------------------------------------------------------------------------------------------------------- 18
6.2电源板 ------------------------------------------------------------------------------------------------------------ 22
7. 料件清单 -------------------------------------------------------------------------------------------------------------- 24
3
1.技术规格
1.1 一般规格
LCD 面板
分辨率
产品代码
驱动系统 TFT 彩色 LCD
可视尺寸 60.9cm 对角
像素间距
视频 R, G, B 模拟接口,DVI 接口
独立同步 行 /场 TTL
显示颜色 16.7M 色彩
点时钟
水平扫描范围
水平扫描尺寸(最大)
垂直扫描范围
垂直扫描尺寸(最大)
预设的最佳分辨率
预设的最高分辨率
即插即用
输入连接器 D-Sub 15 针,DVI-D
2436Vg
0.2768mm(H) x 0.2768mm(V)
148.5 MHz
30 kHz - 80 kHz
531.36mm
55 Hz - 75 Hz
298.89mm
1920 x 1080 (60 Hz)
1920 x 1080 (60 Hz)
VESA DDC2B/CI
物理 特性
输入视频信号 模拟: 0.7Vp-p(标准),75 OHM, TMDS
电源
功率消耗
连接器类型 15- 针 Mini D-Sub ,DVI-D
信号电缆类型 可分离
高度 (含底座)
宽度
尺寸和重量
温度
湿度
海拔高度
深度
重量(仅显示器)
重量(含包装)
工作时
非工作时
工作时 10% - 85%(非凝露)
非工作时 5% - 93%(非凝露)
工作时
非工作时
100-240V~, 50/60Hz
正常工作< 49 W
离机 < 1 W
425.47 mm
582.14mm
206mm
6.6 kg
8.6 kg
0°- +40°
-25°- +55°
0~12,000 ft (3,658m)
0~40,000 ft (12,192m)
4
1.2 工厂预设模式
标准 分辨率 水平频率(kHZ) 垂直频率(Hz)
VGA 640×480 @60Hz 31.469 59.94
VGA 640×480 @67Hz 35 66.667
VGA 640×480 @72Hz 37.861 72.809
VGA 640×480 @75Hz 37.5 75
Dos-mode 720×400 @70Hz 31.469 70.087
SVGA 800×600 @56Hz 35.156 56.25
SVGA 800×600 @60Hz 37.879 60.317
SVGA 800×600 @72Hz 48.077 72.188
SVGA 800×600 @75Hz 46.875 75
SVGA 832×624 @75Hz 49.725 74.55
XGA 1024×768 @60Hz 48.363 60.004
XGA 1024×768 @70Hz 56.476 70.069
XGA 1024×768 @75Hz 60.023 75.029
XGA 1024×768 @75Hz 60.241 74.927
*** 1280×960 @60Hz 60 60
SXGA 1280×1024 @60Hz 63.981 60.02
SXGA 1280×1024 @75Hz 79.976 75.025
WXGA+ 1440×900 @60Hz 55.935 59.887
WSXGA 1680X1050 @60Hz 65.29 59.954
HD 1920×1080@60Hz 67.5 60
5
2.操作说明
2.1 控制面板
外部控制
按电源开关即可开关显示器。其它功能按键位于前面板下方。通过调节这些功能键可得到您需要的画面。
* 接好电源线。
* 将信号线接到 PC 机显卡 。
* 打开显示器把开关打到开机位置,电源指示灯亮。
电源:按电源键打开或关闭显示器.
信号源切换(4 :3 或宽屏) /向上:按此键切换 4:3 或宽屏模式,当输入信号的分辨率是宽屏时,此键没有作用,当
主菜单或子菜单被激活时,在 OSD 菜单中此按键是向上功能键或者是增加数值。
信号源快捷键:当没有 OSD 菜单时,按信号源快捷键激活信号源功能(仅针对两种输入信号及以上机型)。 连续按信
号源切换键来选择信息栏中显示的信号源,按菜单键调整为选择的信号源。
自动调整 /向下:当没有 OSD 菜单时,按自动调整快捷键启动自动调整功能。
6
2.2 接口说明
管脚号 信号电缆的 15 针一端 管脚号 信号电缆的 15 针一端
1 视频 - 红色 9 +5V
2 视频 - 绿色 10 接地
3 视频 - 蓝色 11 N.C.
4 N.C. 12 DDC- 串行数据
5 检测电缆 13 H- 同步
6 GND-R 14 V- 同步
7 GND-G 15 DDC- 串行时钟
8 GND-B
管脚号 信号名称 管脚号 信号名称 管脚号 信号名称
1
2
3
4
5
6
7
8 N.C. 16
TMDS 数据 2-
TMDS 数据 2+
TMDS 数据 2/4 屏蔽
TMDS 数据 4-
TMDS 数据 4+
DDC 时钟
DDC 数据
9
10
11
12
13
14
15
TMDS 数据 1-
TMDS 数据 1+
TMDS 数据 1/3 屏蔽
TMDS 数据 3-
TMDS 数据 3+
+5V 电源
接地(对于 +5V )
热插拔检测
17
18
19
20
21
22
23
24
TMDS 数据 0-
TMDS 数据 0+
TMDS 数据 0/5 屏蔽
TMDS 数据 5-
TMDS 数据 5+
TMDS 时钟屏蔽
TMDS 时钟 +
TMDS 时钟 -
7
2.3 OSD 菜单调整
亮度情景模式 ---动态对比度,标准,文本,网络,游戏,电影,运动
LED 指示灯
8
3.工厂模式调整
进入工厂模式方法:
先按“电源”键关机,然后在按^(上)和ˇ(下)键的同时,按“电源”键开机,最后按“菜单”键,这时工厂模式菜单将出现在屏幕
的右下角。
a.基本调整:
设置对比度 为 50。
设置亮度
为 90。
b.增益调整:
调整9300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择9300K进行R G B增益调整
x = 283 ±30, y = 297 ±30, Y = 170 ±30 cd/m
调整7300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择7300K进行R G B增益调整
x = 302 ±30, y = 318 ±30, Y = 180 ±30 cd/m
调整6500K色温
2
2
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
x = 313 ±30, y = 329 ±30, Y = 200 ±30 cd/m
调整sRGB色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 sRGB 进行 R G B 增益调整
x = 313 ±30, y = 329 ±30, Y = 180 ±30 cd/m
c.调整完毕直接关闭电源。
2
2
9
4.故障处理流程
4.1 主板
无供电
无供电
按下电源键看画面是否正常
NG
重新插插头然后检查 AC:100-240V 是否正常?
NG
OK
检查 U701 Vout=3.3V; U703 Vout=1.8V
NG
OK
检查适配器及升压板部分和交流电源输入
检查或更换 CN701,U701,U703
检查 X401 晶振是否正常
NG
OK
更换 U401
更换 X401
10
无画 (LED 橙色)
检查 U701 Vout=3.3V; U703 Vout=1.8V
无画
检查信号线
更换信号线
OK
更换 CN701,U701,U703
OK
检查 X401 震荡波是否正常
OK
检查 CN101 的 HS/VS 是否正常
OK
NG
更换 U401
更换 X401
检查相关回路
11
