AOC 2430Fh Service Manual
SERVICE MANUAL
维 修 手 册
客户/品牌 机种名
AOC
2430Fh
1
变更说明
版本 发布日期 变更说明 对外机种名 对内机种名
A00 2010-10-15
首次发布
2430Fh HK9AA7NDWCA1RZ
2
目录
1. 技术规格-------------------------------------------------------------------------------------------------------------- 4
1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4
1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 5
2. 操作说明-------------------------------------------------------------------------------------------------------------- 6
2.1控制面板---------------------------------------------------------------------------------------------------------6
2.2接口说明---------------------------------------------------------------------------------------------------------8
2.3 OSD 菜单调整 -------------------------------------------------------------------------------------------------10
3. 工厂模式调整-------------------------------------------------------------------------------------------------------- 11
4. 故障处理流程-------------------------------------------------------------------------------------------------------- 12
4.1 主板--------------------------------------------------------------------------------------------------------------- 12
4.2 电源板------------------------------------------------------------------------------------------------------------ 15
4.3 按键板------------------------------------------------------------------------------------------------------------ 17
5. 电气方框图----------------------------------------------------------------------------------------------------------- 18
5.1主板--------------------------------------------------------------------------------------------------------------- 18
5.2电源板------------------------------------------------------------------------------------------------------------19

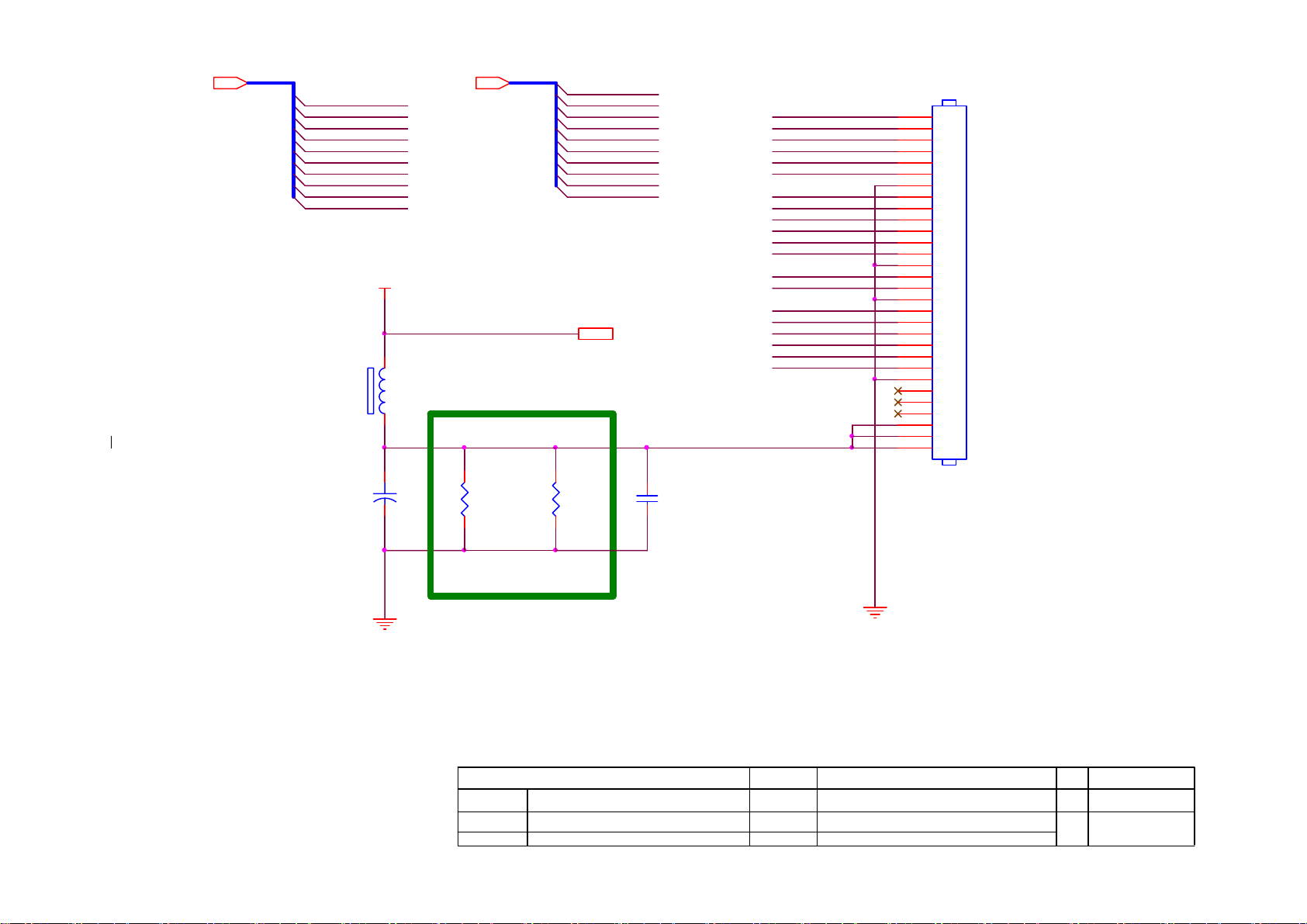

6. 线路图----------------------------------------------------------------------------------------------------------------- 20

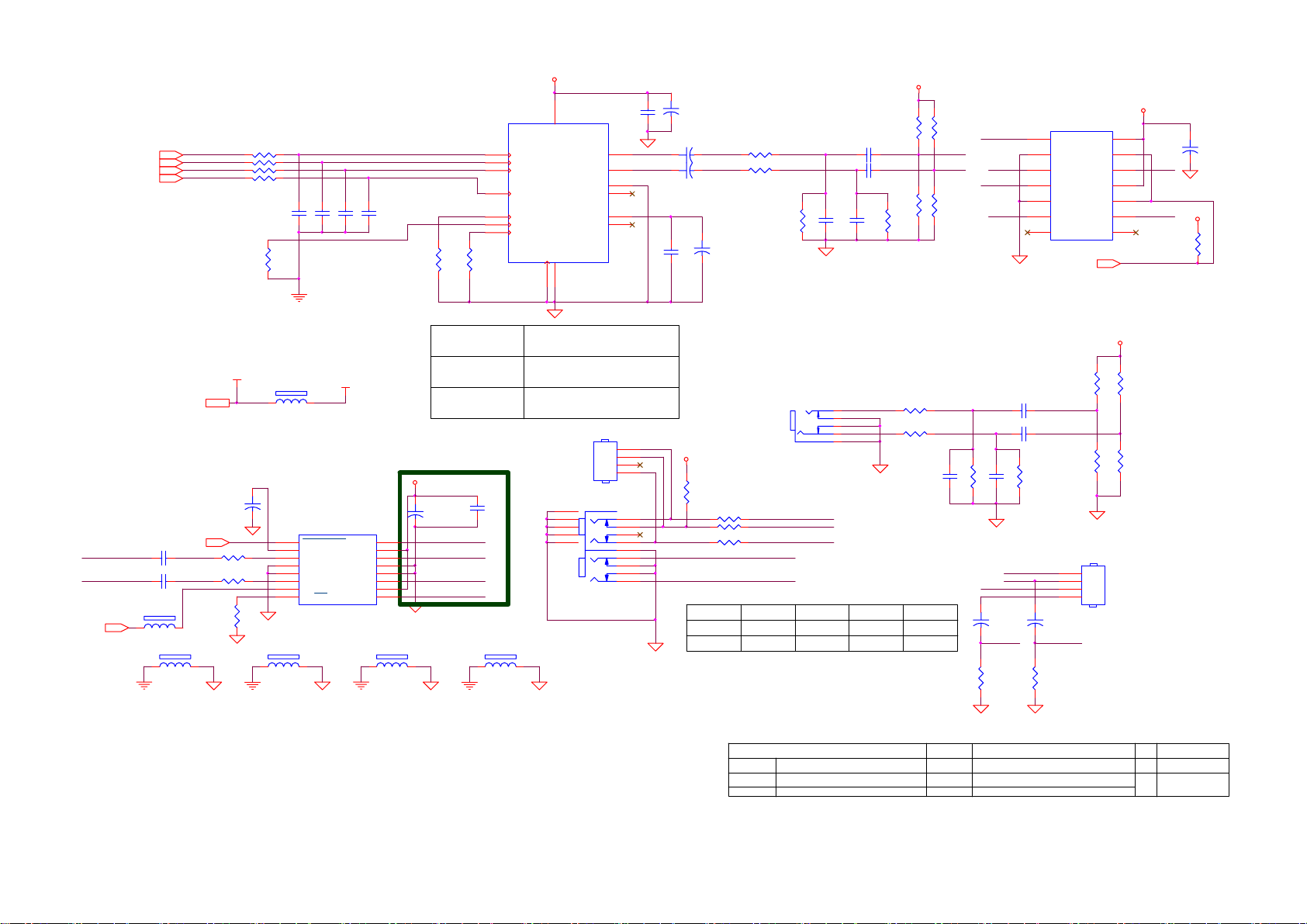

6.1主板--------------------------------------------------------------------------------------------------------------- 20

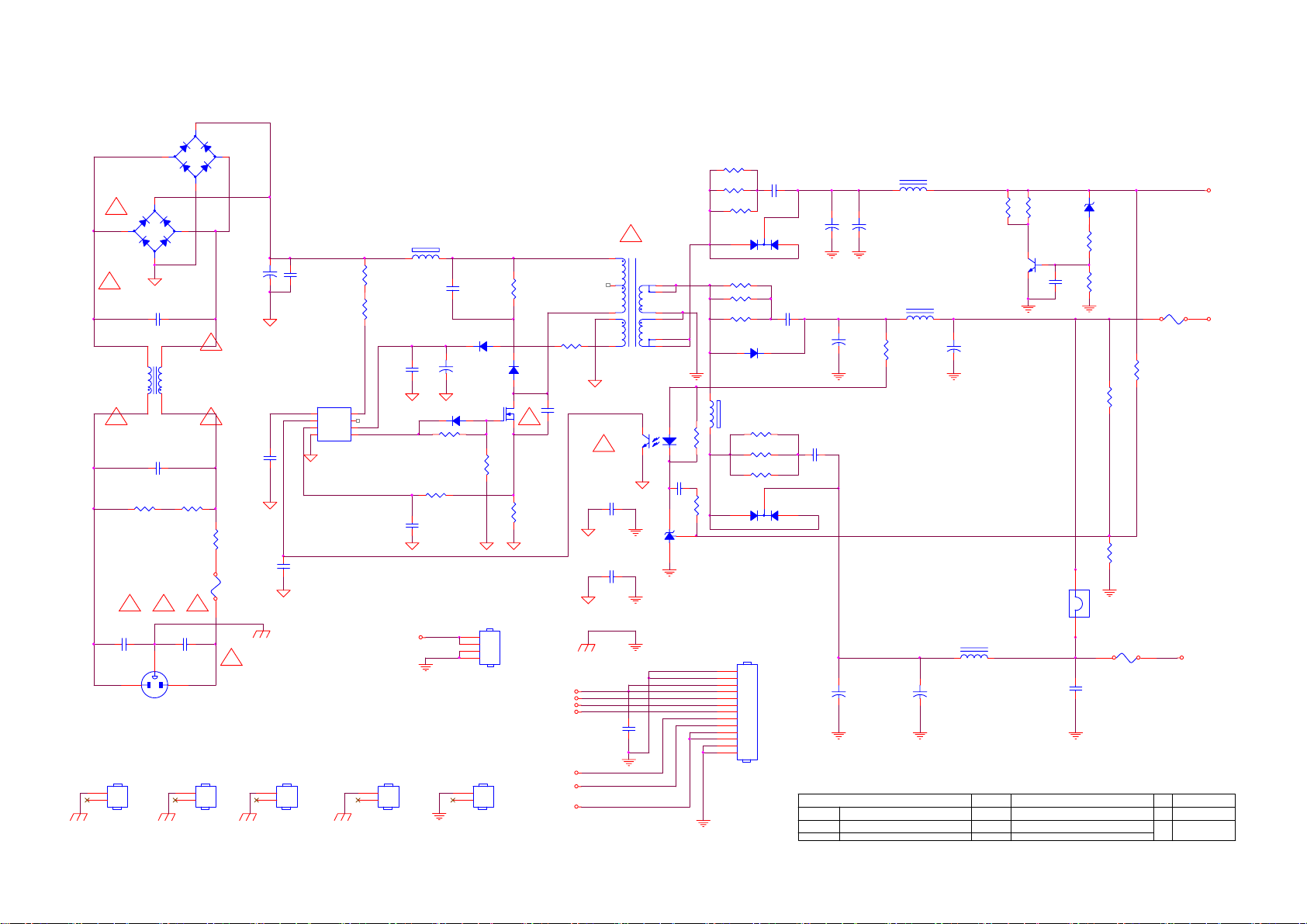

6.2电源板------------------------------------------------------------------------------------------------------------27

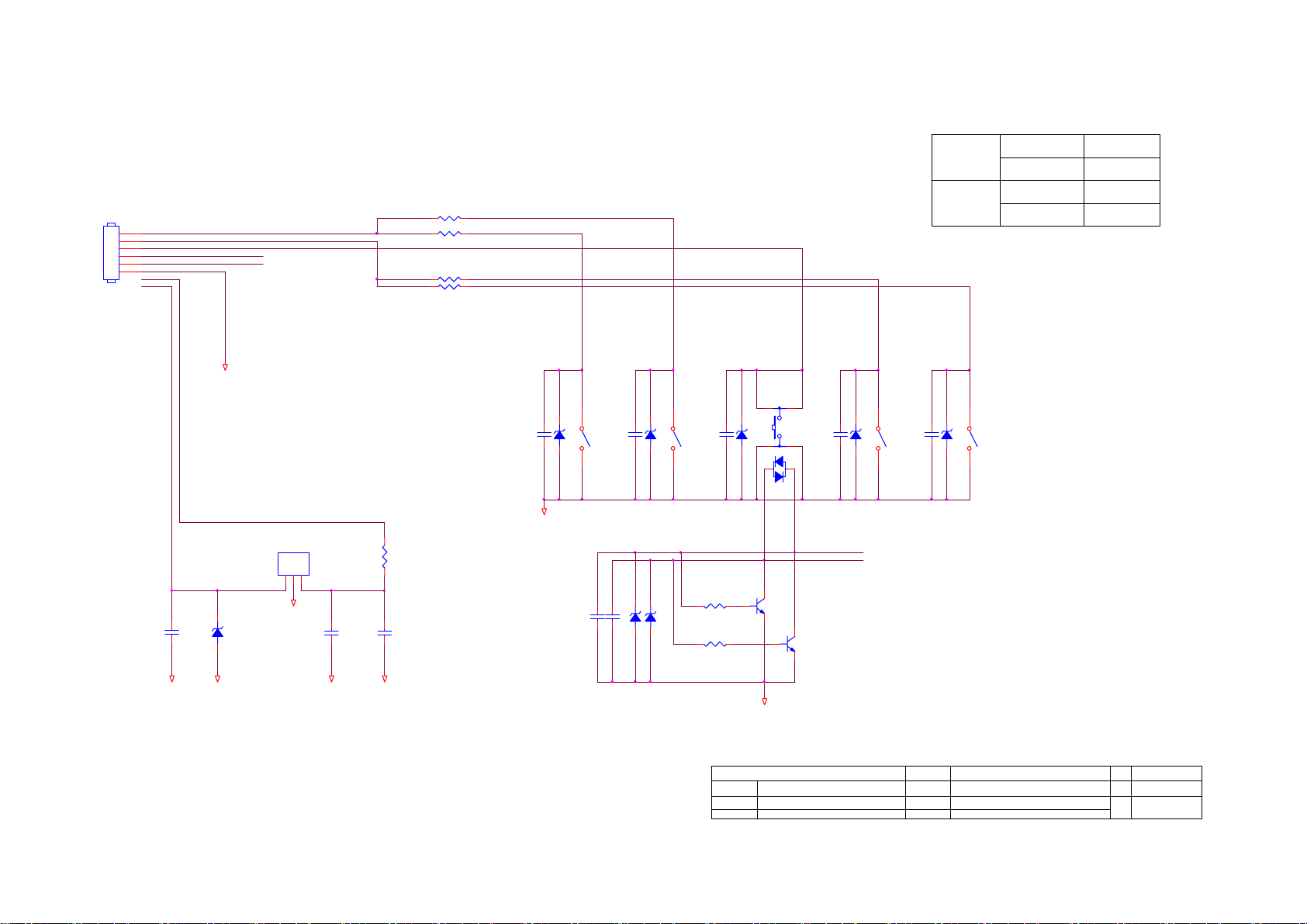

6.3 按键板------------------------------------------------------------------------------------------------------------ 29
7. ISP 和 DDC 烧录 SOP --------------------------------------------------------------------------------------------- 30
8. 料件清单-------------------------------------------------------------------------------------------------------------- 31
3
1. 技术规格
1.1 一般规格
LCD 面板
分辨率
市场型号
驱动系统 TFT 彩色 LCD
可视尺寸 609.7mm 对角
像素间距
视频 R, G, B 模拟接口,DVI 数字接口,HDMI
独立同步 行 /场 TTL
显示颜色 16.7M 色彩
点时钟
水平扫描范围
水平扫描尺寸（最大）
垂直扫描范围
垂直扫描尺寸（最大）
预设的最佳分辨率
预设的最高分辨率
即插即用
输入连接器 D-Sub 15 针,DVI-D,HDMI
输入视频信号 模拟： 0.7Vp-p（标准），75 OHM，正 极性 和 TMDS ,DVI-D,HDMI
2430Fh
0.276mm(H) x 0.276mm(V)
173MHz
30kHz - 80 kHz
531.36mm
55 Hz - 75 Hz
298.89mm
1920 x 1080 (60 Hz)
1920 x 1080 (60 Hz)
VESA DDC2B/CI
物理 特性
环境
电源
功率消耗
连接器类型 15- 针 Mini D-Sub ,DVI-D,HDMI
信号电缆类型 可分离
尺寸和重量：
高度 (含底座)
宽度
深度
重量（仅监视器）
重量（含包装）
温度
工作时
非工作时
湿度：
工作时 10% - 85%（非凝露）
非工作时 5% - 80%（非凝露）
100~240VAC, 50/60Hz
正常工作< 64W
离机< 1W
424.35 mm
569.60mm
220.00mm
5.60 kg
7.75 kg
0°- +40°
-20°- +60°
海拔高度
工作时
非工作时
0~2000m (0~10000 ft)
0~2000m (0~15000 ft)
4
1.2 工厂预设模式
标准 分辨率 水平频率(kHZ) 垂直频率(Hz)
VGA 640×480 @60Hz 31.469 59.94
VGA 640×480 @67Hz 35 66.667
VGA 640×480 @72Hz 37.861 72.809
VGA 640×480 @75Hz 37.5 75
Dos-mode 720×400 @70Hz 31.469 70.087
SVGA 800×600 @56Hz 35.156 56.25
SVGA 800×600 @60Hz 37.879 60.317
SVGA 800×600 @72Hz 48.077 72.188
SVGA 800×600 @75Hz 46.875 75
Mac-mode 832×624 @75Hz 49.725 74.5
XGA 1024×768 @60Hz 48.363 60.004
XGA 1024×768 @70Hz 56.476 70.069
XGA 1024×768 @72Hz 57.5 72.074
XGA 1024×768 @75Hz 60.023 75.029
XGA 1024×768 @75Hz 60.241 74.927
wXGA 1280*1024@60HZ 63.981 60.02
wXGA 1280*1024@75HZ 79.974 75.024
WXGA+ 1440*900@60HZ 55.935 59.887
WXGA+ 1440*900@75HZ 70.635 74.984
WSXGA+ 1680*1050@60HZ 65.29 59.594
Full HD 1920*1080@60HZ 66.295 59.887
5
2. 操作说明
2.1 控制面板
外部控制
按电源开关即可开关显示器。其它功能按键位于前面板下方。通过调节这些功能键可得到您需要的画面。
* 接好电源线。
* 将信号线接到 PC 机显卡。
* 打开显示器把开关打到开机位置，电源指示灯亮。
电源 / 菜单：
按电源键打开显示器，当显示器打开时按出菜单。连续按两秒关闭显示器。
情景模式（动态对比度）/ 向上：
按此键选择不同的亮度模式（标准，文本，网络，游戏，电影，运动）和打开动态对比度，当主菜单或子菜单被激活
时，此按键是向上功能键。
信号源切换(自动调整) / 向下：
信号源快捷键：当没有 OSD 菜单时，按信号源快捷键激活信号源功能(仅针两种输入信号及以上机型)。连续按信号源
切换键来选择信息栏中显示的信号源，按菜单键调整为选择的信号源。
自动调整快捷键：当没有 OSD 菜单时，持续按自动调整快捷键 2 秒启动自动调整功能。
音量 / 向左：
按此键出现音量调整菜单并减小音量，按向右键增加音量，当主菜单或子菜单被激活时，在 OSD 菜单中此按键是向
左功能键或者是减少数值。
4 :3 或宽屏 / 向右：
按此键切换 4：3 或宽屏模式，当输入信号的分辨率是宽屏时，此键没有作用，当主菜单或子菜单被激活时，在 OSD
菜单中此按键是向右功能键或者是增加数值。
6
1. 电源接口
2. 音频接口
3. D-Sub 接口
4. DVI 接口
5. HDMI 接口
在执行下列步骤之前，关闭计算机电源。
1. 将电源适电缆连接到监视器后部的 AC-In 端口。
2. 音频插口用于连接音频线。
3. 将 15-针 D-Sub 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub 端口。
4. （可选–需要带 DVI 端口的视频卡） - 将 DVI 电缆的一端连接到显示器的背后，然后将另一端连接到计算机
的 DVI 端口。
5. 打开显示器和计算机的电源。
如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除。
7
2.2 接口说明
管脚号 信号电缆的 15 针一端
1
2
3
4 N.C.
视频 - 红色
视频 - 绿色
视频 - 蓝色
5
检测电缆
6 GND-R
7 GND-G
8 GND-B
9 +5V
10
11 N.C.
12
13
14
接地
DDC- 串行数据
H- 同步
V- 同步
15
DDC- 串行时钟
管脚号 信号名称 管脚号 信号名称 管脚号 信号名称
1
2
3
4
5
6
7
8 N.C. 16
TMDS 数据 2-
TMDS 数据 2+
TMDS 数据 2/4 屏蔽
TMDS 数据 4-
TMDS 数据 4+
DDC 时钟
DDC 数据
9
10
11
12
13
14
15
TMDS 数据 1-
TMDS 数据 1+
TMDS 数据 1/3 屏蔽
TMDS 数据 3-
TMDS 数据 3+
+5V 电源
接地（对于 +5V）
热插拔检测
17
18
19
20
21
22
23
24
TMDS 数据 0-
TMDS 数据 0+
TMDS 数据 0/5 屏蔽
TMDS 数据 5-
TMDS 数据 5+
TMDS 时钟屏蔽
TMDS 时钟 +
TMDS 时钟 -
8
管脚号 信号名称 管脚号 信号名称 管脚号 信号名称
1
2
3
4
5
6
7
8
TMDS 数据 2+
TMDS 数据 2 屏蔽
TMDS 数据 2
TMDS 数据 1+
TMDS 数据 1 屏蔽
TMDS 数据 1
TMDS 数据 0+
TMDS 数据 0 屏蔽
9
10
11
12
13
14
15
16
TMDS 数据 0
TMDS 时钟 +
TMDS 时钟屏蔽
TMDS 时钟
CEC
预留（设备未使用）
SCL
SDA
17
18
19
DDC/CEC 接地
+5V 电源
热插拔检测
9
2.3 OSD 菜单调整
明亮度 对比度 亮度 亮度情景模式 伽玛
图象设置 时钟 相位 水平位置 垂直位置
色温 色温 使用者设定 -红 使用者设定 -绿 使用者设定 -蓝
色彩增强 全色增强 自然肤色 绿茵场景 蔚蓝风景 自动检测 演示
窗口增亮 窗口尺寸 亮 度 对比度 水平位置 垂直位置 增亮
OSD 设置 水平位置 垂直位置 OSD 显示时间设定 透明度 语言
其它 输入选择 自动调整 画面比例
重置 重置
DDC-CI
DCR
显示信息
退出 退出
状态 LED 颜色
开机模式 蓝色
离机模式 橙色
10
3. 工厂模式调整
进入工厂模式方法：
先拔掉电源线，然后按住右键的同时插上电源线，再按菜单键，即可进入工厂模式。
a.增益调整:
调整sRGB色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 sRGB 进行 R G B 增益调整
x = 313, y = 329
调整9300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择9300K进行R G B增益调整
x = 283, y = 297
调整7300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择7800K进行R G B增益调整
x = 301, y = 317
调整6500K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
x = 313, y = 329
b.调整完毕直接关闭电源。
11
4. 故障处理流程
4.1 主板
无供电
按下电源键看画面是否正常
无供电
重新插插头然后检查 AC:100-240V 是否正常?
NG
检查 U103 PIN2=3.3V; C104 (+) =1.8V
OK
OK
NG
检查适配器及升压板部分和交流电源输入
NG
检查或更换 CN101, U103, U104
检查 X401 晶振是否正常
OK
NG
更换 X401
更换 U401
12
无画 (LED 橙色)
无画
检查信号线
OK
NG
更换信号线
检查 CN101 的 HS/VS 是否正常
OK
NG
检查相关回路
更换 U401
13
白屏
白屏
检查 Q106 的基极是否为低电平
NG
检查 U401 对 panel 的供电是否为低电平
OK
检查相关元件
检查 Q104 是否损坏或 CN404 虚焊
OK
NG
检查相关元件
更换 PANEL
14
