安全说明

关于本指南

下面说明本文档中使用的符号约定。

注释、注意和警告

在本指南中，文本块可能带有图标并且以粗体或斜体打印。这些文本块是注释、注意和警告，如下所示：

注释： “ 注释 ” 表示一些有助于更好地使用计算机系统的重要信息。

注意： “ 注意 ” 表示潜在的硬件损坏或数据丢失，并告诉您如何避免出现问题。

警告： “ 警告 ” 表示潜在的人身伤害，并告诉您如何避免出现问题。

某些警告可能采用其它格式，也可能不带有图标。在这种情况下，由相关的管理机构提供专门的警告表示方法。

电源

监视器只应使用标签上注明的电源类型。如果您不了解家中的电源类型，请与经销商或当地电力公司联系。

本监视器配备有一个三相接地插头，其中一个端头接地。为安全起见，该插头应插入接地的电源插座中。如果

三相插头不能插入您的插座，请找电工安装一个正确的插座，或使用适配器将设备安全接地。不要改变接地插头的安

全功能。

遇有雷雨天气或长时间不使用时，应拔掉设备的电源线。这样做可以防止因电压突变而损坏监视器。

不要使电源板或延长线过载。过载可能导致火灾或电击。

为确保正常运行，本监视器只应与 UL 列出的计算机一起使用，这些计算机的的插座经过正确配置并且标记有

100 - 240V AC, Min. 5A 。

墙壁电源应安装在靠近设备的地方并且便于插拔电源线。

仅限使用列有 UL、CSA 授权标记之连接电源变压器(针对带外置电源适配器的产品)。

安装

不要将监视器放置在不稳定的推车上、平台上或桌子上。如果监视器掉落，可能会造成人员伤害并导致设备严

重损坏。仅使用制造商推荐的或随监视器一起销售的推车或平台。如果将监视器挂在墙上或架子上，应使用制造商认

可的安装工具并按照工具说明进行操作。

切勿将任何异物塞入监视器机壳的开槽内。否则会导致电路短路而引起火灾或电击。切勿使液体溅落到监视器

上。

请不要把显示器的屏幕朝地面放置。

如需将显示器壁挂，请使用有制造商许可的壁挂件并遵照使用说明。

在安装本产品时，出于保持通风之目的，请确保将它与墙壁隔开一段距离，如下图所示。否则由于通风不良导

致的过热会引起火灾或损害显示器。

请看下图显示器使用支架或壁挂时周围应留出的通风区域：

清洁

为了保持显示器崭新外观，要定期的用软布来清洁它，顽迹可用柔和的清洁剂去除，不要用强烈的清洁剂，如

稀释剂或腐蚀性的清洁剂，这些东西会损伤外壳。

不可让液体浸入液晶显示屏内部，这将可能造成液晶显示屏内部元件损伤。

为了安全起见，清洁前要拔掉电源插头。

其他

如产品产生强烈的气味，声音或烟雾，请立即拨掉电源并联系服务中心。

请确保显示器的散热开口没有被桌子或垫子所遮盖。

请勿将显示器置于高湿，高压的环境中使用。

运输或操作过程中请勿跌落或敲击显示器。

安装

标准配置

显示器

安装指南

　电源线

并非所有国家的地区都会配备音频线、模拟信号线、DVI 信号线或 HDMI 信号线，请与当地的 AOC 官方负责机构

确认。

模拟信号线

光盘指南

DVI线 HDMI线音频线 3D眼镜

底座

支架

安装支架底座

请按照以下步骤安装和拆除转盘底座。

安装:

拆除:

调整视角

为了取得最佳视觉效果，建议您面向显示器整个屏幕，然后根据需要调整显示器的角度。

改变显示器角度时请扶好平台，以免碰到显示器。

显示器角度调整范围是 -3°- 19° 。

注释：

* 当您调整显示器的视角时，不要用手碰液晶屏幕，这样可能会损害或弄碎液晶屏幕。

连接显示器

显示器的电缆连接:

1 2 3 4

1. 电源

HDMI

DVI 接口

3. 接口

D-Sub 模拟接口

为保护显示器，请在连接前关闭电脑和显示器。

1 将电源适电缆连接到监视器后部的 AC-In 端口。

2 将 15-针 D-Sub /DVI/HDMI 电缆的一端连接到监视器后部，另一端连接到计算机的 D-Sub /DVI/HDMI 端口。

3 打开显示器和计算机的电源。

如果监视器显示一个图像，则说明安装完毕。如果不显示图像，请参见故障排除。

音频/耳机接口

安装墙壁装配架

准备安装供选购的墙壁装配架。

此监视器可以安装到您单独购买的墙壁装配架上。在执行此步骤之前应断开电源。按照下列步骤进行：

1. 取下底座和支架。

2. 按照厂商说明安装墙壁装配架。

3. 将墙壁装配架放到监视器后部。使装配架上的孔与监视器后部的孔对准。

4. 将四个螺丝插入孔中并拧紧。

5. 重新连接电缆。有关安装到墙壁上的说明，请参见选购的墙壁装配架附带的用户手册。

注意 : 非所有机种后壳自带壁挂设备安装锁附螺孔, 请购买时与经销商确认或咨询 AOC 官方机构.

调节显示器

设置最佳分辨率

Windows Vista

Windows Vista 操作系统:

开始。

1. 单击

控制面板。

2 .单击

3 然后双击

个性化。

4 单击

外观和个性化。

5 单击显示设置。

6 把分辨率设置为 1920 x 1080。

Windows XP

Windows XP 操作系统:

开始。

1 单击

设置。

2 单击

3 单击

4 单击

5 双击

控制面板。

外观和主题。

显示。

6 单击

设置。

7 把分辨率设置为 1920 x 1080。

Windows ME/2000

Windows ME/2000 操作系统 :

开始。

1. 单击

设置。

2 .单击

控制面板。

3. 单击

显示。

4. 双击

设置。

5. 单击

6. 把分辨率设置为 1920 x 1080。

Hotkeys

3D/-

Volume/+

自动调整/退出

菜单/选择

电源

按电源键开/关显示器的电源。

3D/-

在画面没有 OSD 时，连续按此热键可选择2D/3D述功能

Volume/+

在画面没有 OSD 时，连续 + 键可进行Volume切换。

自动调整/退出/信号源快捷键

当没有 OSD 菜单时，按自动调整快捷键 2 秒可启动自动调整功能。

。

当没有 OSD 菜单时，

键调整为选择的信号源。

按信号源快捷键激活信号源功能。连续按信号源切换键来选择信息栏中显示的信号源，按菜单

OSD 调节

基本按键操作说明

1) 按 MENU 按钮激活 OSD 窗口。

2) 按 - 或 + 浏览这些功能。如果想要选择调整的功能，按 MENU 按钮激活它。如果所选的功能包含有子菜单，

再按一下 - 或 + 可以浏览到子菜单功能。如果想要调整的功能突出显示，按 MENU 按钮激活它。

3) 按 - 或 + 更改所选功能的设置。要退出和保存，按 AUTO 选择退出和保存。如果您想调整其它任何功能，请

重复步骤 2-3。

4) OSD 锁定功能：要锁定 OSD ，请在显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。要解

锁 OSD ，请在显示器关闭时，按住 MENU 按钮，然后按电源按钮打开显示器。

请注意：

1) 如果产品只有单一信号输入, OSD 中的 "输入选择" 项目不可调整

2) 如果产品屏幕比例是 4:3 或者输入分辨率是宽屏模式, OSD 中的 "图像比例" 项目不可调整

3) 当动态对比度, 色彩增强, 窗口增亮任意一项功能启动, 另外 2 项功能将被自动关闭.

明亮度

1. 按 MENU (菜单键) 显示菜单。

- 或 + 选择 (明亮度), 按 MENU 进入。

2. 按

3. 按

- 或 + 选择子菜单, 按 MENU 进入。

4. 按 - 或 + 调节。

5. 按

AUTO 退出。

亮度

对比度 0-100 调整显示对比度

Eco mode

伽玛

DCR

0-100

标准

节能

网络

游戏

电影

运动

伽玛 1 调整为伽玛值 1

伽玛 2 调整为伽玛值 2

伽玛 3 调整为伽玛值 3

关闭

启用

调整显示亮度

正常使用模式

文本应用模式

网络应用模式

游戏应用模式

观赏电影应用模式

运动应用模式

关闭动态对比度

开启动态对比度

图象设置

MENU (菜单键) 显示菜单。

1. 按

- 或 + 选择 (图像设置), 按 MENU 进入。

2. 按

3. 按 - 或 + 选择子菜单, 按 MENU 进入。

4. 按

5. 按 AUTO 退出。

- 或 + 调节。

时钟 0-100 调整图片时钟以降低垂直线噪声

相位 0-100 调整图片相位以降低水平线噪声

锐度 0-100 调增图片的锐度

水平位置

垂直位置

0-100

调整图片的水平位置

调整图片的垂直位置

色温

1. 按 MENU (菜单键) 显示菜单。

- 或 + 选择 (色温), 按 MENU 进入。

2. 按

3. 按 - 或 + 选择子菜单, 按 MENU 进入。

4. 按

5. 按 AUTO 退出。

- 或 + 调节。

色温

暖色温

常规色

冷色温

sRGB

使用者设定

红微调红色色温

绿微调绿色色温

设置为暖色温

设置为常规色温

设置为冷色温

设置为 sRGB

色彩增强模式

色彩增强演示

蓝微调蓝色色温

全色增强禁用/启用开启或关闭全色增强模式

自然肤色禁用/启用开启或关闭自然肤色模式

绿茵场景禁用/启用开启或关闭绿色增强模式

蔚蓝风景禁用/启用开启或关闭蓝色增强模式

自动检测禁用/启用开启或关闭自动增强模式

禁用/启用开启或关闭左画面演示

窗口增亮

1. 按 MENU (菜单键) 显示菜单。

2. 按

- 或 + 选择 (窗口增亮), 按 MENU 进入。

3. 按

- 或 + 选择子菜单, 按 MENU 进入。

4. 按

5. 按

- 或 + 调节。

AUTO 退出。

窗口尺寸 14-100 调整窗口尺寸大小

亮度 0-100 调整窗口亮度

对比度 0-100 调整窗口增强对比度

水平位置 0-100 调整水平窗口位置

垂直位置 0-100 调整垂直窗口位置

增亮禁用/启用开启或关闭增亮窗口

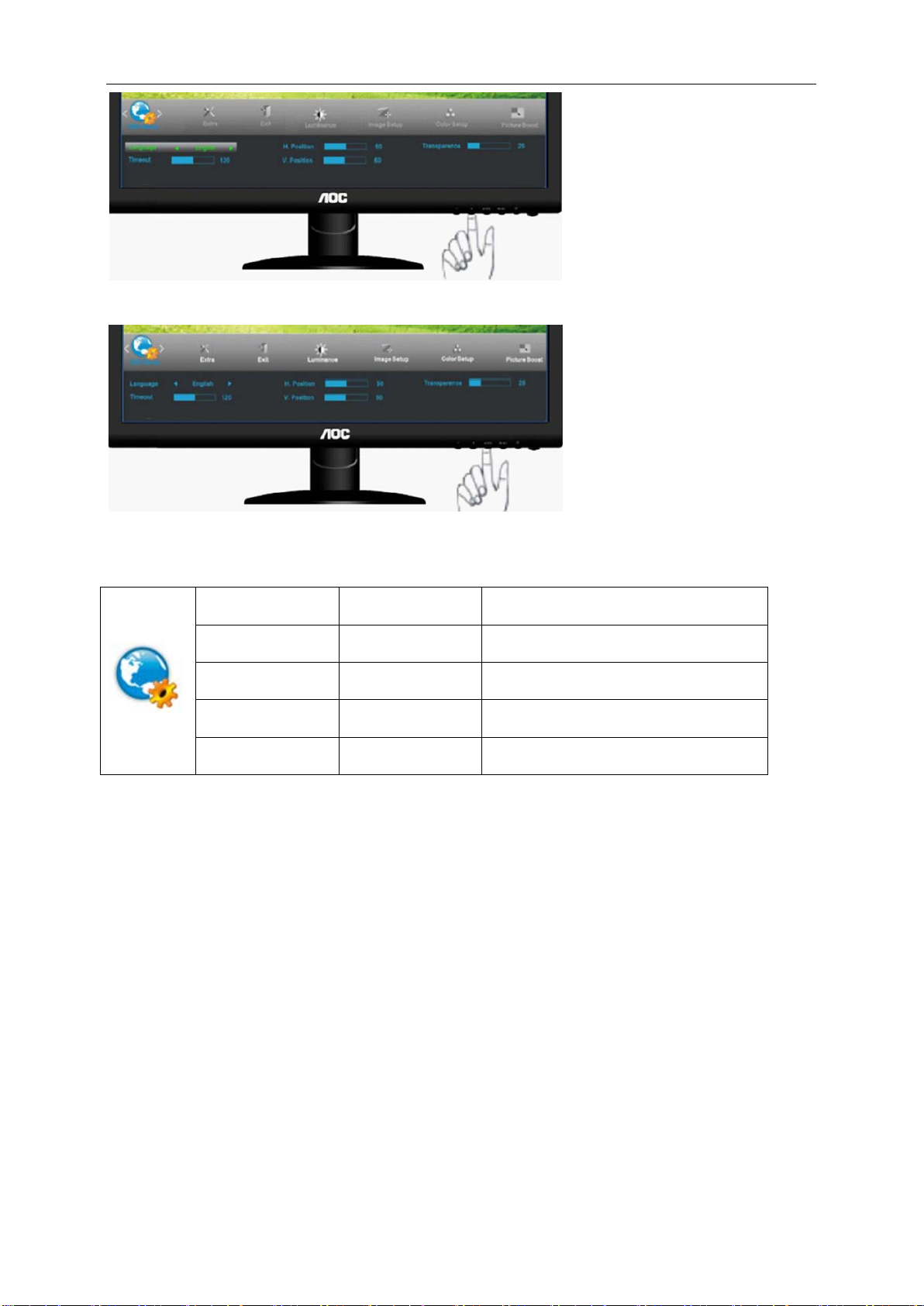

OSD 设置

1. 按 MENU (菜单键) 显示菜单。

- 或 + 选择 (OSD 设置), 按 MENU 进入。

2. 按

3. 按 - 或 + 选择子菜单, 按 MENU 进入。

4. 按

5. 按 AUTO 退出。

- 或 + 调节。

水平位置 0-100 调整 OSD 水平位置

垂直位置 0-100 调整 OSD 垂直位置

OSD 显示时间设定 5-120 调整 OSD 显示时间

透明度 0-100 调整 OSD 透明度

语言选择 OSD 语言

其它

1. 按 MENU (菜单键) 显示菜单。

2. 按

- 或 + 选择 (其它), 按 MENU 进入。

3. 按 - 或 + 选择子菜单, 按 MENU 进入。

4. 按

5. 按 AUTO 退出。

- 或 + 调节。

自动自动检测输入信号

输入选择

自动调整是或者否自动调整画面

画面比例宽屏或 4:3 选择宽屏或 4:3 显示格式

DDC-CI

定时关机

模拟

数字

HDMI

是或者否打开/关闭 DDC-CI 支持

0~24小时

选择输入为模拟信号源

选择输入为数字信号源

选择输入为HDMI信号源

设定显示器关机时间

显示信息

显示输入信号信息

1. VGA/DVI 模式：按 Menu 键进入 OSD 菜单，选择 2D/3D 菜单，2D，3D（SBS），3D（T/B）模式可选

择切换。



2. 2D 内容 HDMI 输入模式：按 Menu 键进入 OSD 菜单，选择 2D/3D 菜单，Auto（2D），3D（SBS），

3D（T/B）模式可选择切换。



3. 3D 内容 HDMI 输入模式：按 Menu 键进入 OSD 菜单，选择 2D/3D 菜单，Auto（3D），3D （SBS），

3D（T/B）模式可选择切换。

退出

1. 按 MENU (菜单键) 显示菜单。

2. 按

- 或 + 选择 (退出), 按 MENU 进入。

3. 按 AUTO 退出。

退出退出 OSD

LED 指示灯

状态

颜色

LED

开机模式蓝色

待机模式

红色

驱动

显示器驱动

Windows 2000

1. 激活 Windows 2000 。

2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。

3. 按两下「显示器」图标。

4. 选择「设定值」卷标，然后按一下「进阶…」。

5. 选择「显示器」。

- 如果无法选择「内容」按钮，则表示您的显示器设定正常。请停止安装。

- 如果可以选择「内容」按钮，请按一下「内容」按钮。请依照以下步骤进行：

6. 请按一下「驱动程序」，然后按一下「更新驱动程序…」，然后按一下「下一步」按钮。

7. 选择「显示此装置已知驱动程序之清单，让您可以选择特定之驱动程序」，然后按一下「下一步」，再按一下「从

磁盘安装…」。

8. 按一下「浏览…」按钮，然后选择正确的磁盘驱动器 F:（光驱）。

9. 按一下「开启」按钮，然后按一下「确定」按钮。

10. 选择您的显示器机型，按一下「下一步」按钮，然后再按一下「下一步」按钮。

11. 按一下「完成」按钮，然后再按一下「关闭」按钮。

如果您看到了「找不到数字签章」窗口，则请按一下「是」按钮。

Windows ME

1. 激活 Windows Me。

2. 按一下「开始」按钮，指到「设定」，然后按一下「控制台」。

3. 按两下「显示器」图标。

4. 选择「设定值」卷标，然后按一下「进阶…」。

5. 选择「显示器」按钮，然后按一下「变更…」。

6. 选择「指定驱动程序位置（进阶）」，然后按一下「下一步」按钮。

7. 选择「在特定位置显示所有驱动程序的清单，让您可以选择您所要的驱动程序」，然后按一下「下一步」，再按一

下「从磁盘安装…」。

8. 按一下「浏览…」按钮，选择正确的磁盘驱动器 F:（光驱），然后按一下「确定」按钮。

9. 按一下「确定」按钮，然后选择您的显示器机型，并按一下「下一步」按钮，再按一下「下一步」按钮。

10. 按一下「完成」按钮，然后按一下「关闭」按钮。

Windows XP

1. 激活 Windows XP。

2. 点击「开始」和「控制面板」。

3. 选择点击「外观和主题」。

4. 选择点击显示。

5. 选择设置，然后点击「高级」。

6. 选择显示器项，如果属性是不能激活的，说明你的显示器已经配置完成，停止安装，如果属性按键可以激活，点

击「属性」按键，按照以下步骤操作。

7. 点击驱动框格，点击更新驱动按钮。

8. 点击「从计算机的列表中选择安装或者特定安装」,按「下一步」。

9. 选择「不要搜索，我将选择驱动安装按钮」。然后点「下一步」。

10. 点击「从磁盘安装」，点击「浏览....」然后选择驱动”F:\Driver (CD-ROM Drive)。

11. 点击「打开」按钮，然后点击「确定」。

12. 选择你的显示器型号然后点击「下一步」如果你能看到没有通过 Windows XP 兼容性测试，点击「继续」按钮。

13. 点击「完成」，然后关闭按钮。

14. 连续点击「确定」关闭显示属性对话框。

Windows Vista

1. 点击「开始」和「控制面板」,然后双击「外观和个性化」。

2. 点击「个性化」然后点击「显示设置」。

3. 点击「高级设置…」。

4. 在监视器一栏中点击「属性」如果属性按键没有作用，这就意味你的显示器配置已经完成，如果这个信息显示为”

windows 需要，点击「继续」。

5. 点击「更新驱动」。

6. 检查「浏览计算机以查找驱动程序软件」，点击「从计算机的设备驱动程序列表中选择」。

7. 点击「从磁盘安装」，点击「浏览…」然后选择驱动”F:\Driver (CD-ROM Drive).“。

8. 选择你的显示器型号然后点击「下一步」。

9. 按顺序点击「关闭」——〉「关闭」——〉「确定」——〉「确定」。

Windows 7

1. 启动 Windows® 7

2. 点击"

开始" ，然后点击"控制面板".

3. 点击「显示」

4. 点击 "更改显示器设置"选项.

点击“高级设置” .

点击 “监视器” 项,,然后点击 “属性” .

7. 点击 “驱动程序” 项.

8. 点击"

以查找驱动程序软件" 项.

更新驱动程序(P)...",将打开”更新驱动程序软件-通用的即插即用监视器”窗口，然后点击其中的"浏览计算机

9. 选择 "从计算机的设备驱动程序列表中选择".

10. 点击 "从磁盘安装". 点击 "浏览" 按钮, 然后选择以下驱动:

X:\Driver\module name .

11. 选择 "xxx.inf"文件，然后点击“打开” . 再点"确定" .

12. 选择你的显示器型号，然后点击"下一步" . 驱动文件将会从光碟中复制到电脑硬盘.

13. 关闭所有窗口，退出CD.

14. 重新启动系统,系统将会自动选择最大刷新频率,并对匹配相应的颜色配

i-Menu

欢迎使用 AOC i-Menu 显示器调节软件，与显示器的按键控制比较，该软件可以更容易设置显示参数。

请点击“这里”开始安装 i-Menu 软件，按照安装向导完成软件安装

e-Saver

欢迎使用 AOC e-Saver 显示器电源管理软件！ AOC e-Saver 为显示器提供智能关机功能，可使显示器在 PC 处

于工作、关机、睡眠或屏保等状态时及时关机；实际关机时间取决于您的个人喜好（参见下例）。请单击

“driver/e-Saver/setup.exe”开始安装 e-Saver 软件，按照安装向导完成软件的安装。

在四种 PC 状态的任一状态下，您可以从下拉菜单中选择希望显示器自动关机的时间（以分钟为单位）。在上例中：

1) 当 PC 处于工作状态时显示器从不关机。

2) PC 关机 5 分钟后，显示器自动关机。

3) PC 处于睡眠/待机模式 10 分钟后，显示器自动关机。

4) 屏保程序运行 20 分钟后，显示器自动关机。

您可以单击 RESET（重置）将 e-Saver 恢复至其默认设置（如下所示）。

Screen+

欢迎使用 AOC "Screen+" 显示器调节软件, Screen+ 软件是一个桌面分屏工具，可以将桌面分割成不同窗格，每个

窗格都可以显示不同的窗口，需要时，只需把窗口拖曳到相应窗格即可。它支持多显示器输出，可以让工作变得更加

轻松。请依据程序安装软件安装。

SRS

WOW HD™显著提高了音频播放质量，具有浑厚的重低音和清晰明快的高音，为您带来动态 3D 的娱乐体验。按照安

装向导完成软件安装

7UL'HI'

iDef

Experience

欢迎使用 TriDef 3D 软件，TriDef 3D 软件可以用在各种 3D 显示设备观看 3D 格式的电影、照片和游戏，TriDef 3D 软件具有 2D 转 3D 功能，从而使现有 2D 格式的照片、电影和 DVD 视频可以呈现 3D 效果，其中蓝光和 HD DVD 格式不支持。有关如何使用该软件的信息，请在安装 TriDef 3D 软件后，参考播放主界面中的用户

指南。

故障排除

问题

电源

不亮

无即插即用

图片模糊不清并且有重影现象调整对比度和亮度控件。

图片跳动、闪烁，或者波纹图案出现在图片中

监视器一直处于 “ 活动

关闭模式 ” 缺少一个基色（红色、绿色或蓝色）

屏幕图像偏离中心或尺寸不正确。

图片颜色不正确（白色看起来不是白色）

屏幕上出现水平或垂直失真

可能解决的办法

LED

确保电源按钮处于打开 (ON) 位置并且电源线正确连接到接地电源插座和监视器。

电源线是否正确连接？请查看电源线的连接和供电情况。信号线是否正确连接？ (使用 D-SUB 线连接) 请检查 D-SUB 线的连接情况。如果电源已启动，重新启动计算机可看见起始画面（登录画面）。如果起始画面（登录画面）出现时，计算机开机，在适用的模式（安全模式适用于 Windows me/xp/2000 ），然后改变显卡的频率。（请参阅设置的最佳分辨率）如果没有看到登陆画面，请联系服务中心或当地经销商。你在屏幕上看到“输入不支持"了吗？你可以看到这个讯息，当显示卡的信号已超过此显示器可正常运作的最大分辨率和频率。调整的最大分辨率和频率，使显示器可正常运作。确保安装了 AOC 监视器驱动程序（可点击这里下载 AOC 监视器驱动程序）。

确保没有使用延长线或开关盒。我们推荐将监视器直接接到计算机后部的视频卡输出连接器。

使监视器尽量远离可能产生电气干扰的电气设备。在当前分辨率下使用监视器能够达到的最大刷新率。

计算机电源开关应处于打开 (ON) 位置。计算机视频卡应牢固地位于其插槽中。

确保监视器的视频电缆正确连接到计算机。检查监视器的视频电缆并确保没有管脚弯曲。按键盘上的 CAPS LOCK 键并观察 CAPS LOCK LED 指示灯，确保计算机工作正常。按 CAPS LOCK 键后 LED 应变亮或熄灭。

检查监视器的视频电缆并确保没有管脚弯曲。确保监视器的视频电缆正确连接到计算机。

调整像素频率（时钟， CLOCK ）和焦点 (FOCUS) ，或者按热键（自动， AUTO）。

调整 RGB 颜色或选择色温。

使用 win 95/98/2000/ME/XP 关机模式调整时钟 (CLOCK) 和焦点 (FOCUS) ，或者使用热键（自动键）

3D 故障排除

观看 3D 效果时，画面模糊，有叠影。原因：1.显示器没有调到最佳分辨率 1920*1080@60HZ.如果客户反

馈在属性里找不到 1920*1080 的分辨率，可能是采用非标准 VGA 线,（时钟数据两条线被 CANCEL-导致无法

读取显示的 EDID/DDC)。或者显卡驱动异常。2.请坐在离显示器大约 70 厘米的位置，尽量保持眼睛与显示

器的垂直角度（上下视角 10 度以内）观看。

无 3D 效果时，原因： 1，请 check 是否为原厂配备的 3D 眼镜及有效的距离范围内，2 请 check 片源是

否为 3D ，如片源不是 3D，请安装并用 TriDef 软件。3，请 check 显示器是否已经打开 3D 功能，如无请

选择对应的 3D 模式。

观看 3D 使用注意事项。

1 请在有效的观看视角和距离内观看 3D 视频。

如果超出有效的观看视角和距离，就有可能感觉不到立体效果。

2 出于健康考虑请勿长时间观看 3D 视频或者视频游戏屏幕，会使人产生睡意或者导致“眼疲劳“。

-如果产生头痛、昏睡、疲劳等不适症状，请立即停止观看并休息。

3 孕妇、年龄较大着、听觉障碍者或经常嗜睡者应该避免观看并休息。

-逼真的 3 维立体效果易使观看者混淆视频或者真实，从而容易受到惊吓或者产生兴奋。

4 一些逼真的 3D 视频也许会使你产生想要躲避或者闪躲的感觉。观看 3D 视频，请勿在观看者周围

放置易碎或危险物品。

5 禁止儿童观看 3D 观看视频，否则不利于儿童视力开发。

6 易光感过敏者特别注意：特殊的视频游戏湖面以及或者特殊的视频模式对个别人易造成过敏。

7 如果你的家庭内有人癫痫病史或者光杆过敏史，请在观看 3D 视频前咨询医生。

8 由于不确定的因素，尽管没有任何家族病史也仍然可能发生如下症状：

-当您观看 3D 视频及游戏画面时或者观看后，如果觉得头晕昏花、视线漂移、视觉或脸部不稳定做出一

些无意识行为、痉挛、失去意识、混乱、失去方向感或者恶心，请立即停止观看 3D 视频及游戏并咨询医

生。

9 如果按如下做法，光杆过敏者将会有所降低：

-每隔一个小时的观看休息 5~15 分钟。

-两眼视力不一样的时候，请采用适当的矫正方法后在进行观看。

-在视平线上观看 3D 屏幕，请正对屏幕观看。

-当您感觉到疲劳、头晕眼花或者头痛时请立即停止观看并休息一下。

-当您困乏、疲倦或者恶心时请勿观看 3D 视频及游戏画面，并且在较长的一段时间内停止观看 3D 视频及

游戏画面。

使用 3D 眼睛注意事项：

-请勿用

-请勿将 3D 眼镜存放在过热或者过冷的地方。3D 眼镜会被损坏，请勿使用已经损坏的眼镜。

-请勿将物体往 3D 眼睛上扔。请勿按压或者重摔 3D 眼镜。

-由于 3D 眼镜的镜片（偏振薄膜）很容易刮伤，请使用干净柔软的布轻轻擦拭。因为布上的任何杂质都可

以划伤镜片。

3D 眼睛替代普通眼镜、太阳镜或者护目镜使用，可能造成伤害。

规格

LCD 面板

V TTL

分辨率

物理特性

环境

主要规格

机种名驱动系统

可视尺寸

像素间距

视频

独立同步

显示颜色

点时钟

水平扫描范围

水平扫描尺寸（最大） 509.76 mm

垂直扫描范围

垂直扫描尺寸（最大） 286.74 mm

预设的最佳分辨率 1920 x 1080 (60 Hz)

即插即用

输入连接器 D-Sub 15 针，DVI-D ,HDMI 19

输入视频信号模拟: 0.7Vp-p(标准), 75 OHM, Positive ，TMDS / DVI-D,HDMI

电源

功率消耗

e2352Phz

TFT 彩色 LED

58.4cm 对角

0.265 mm(H) x 0. 265 mm(V)

R, G, B 模拟接口 ,DVI,HDMI

行场

16.7M 色彩

148.5 MHz

30 kHz - 83 kHz

50 Hz - 76 Hz

VESA DDC2B/C1

100-240VAC, 50/60Hz

正常工作< 40 W ( )

离机< 0.6 W

典型

针

定时关机 0~24 小时

连接器类型 15 针 Mini D-Sub /DVI-D,HDMI

信号电缆类型可分离

尺寸和重量

温度

湿度

海拔高度

高度 (含底座)

宽度

深度

重量（仅显示器）

工作时

非工作时

工作时 10% do 85% (非凝露)

非工作时

工作时

非工作时

针

398.7 mm

547.8 mm

190.0 mm

3.25 kg

0° do 40 °

-25° do 55°

5% do 93% (非凝露)

0~ 3658m (0~ 12000 ft)

0~ 12192 m (0~ 40000 ft)

预设显示模式



标准分辨率

水平频率（kHz）

垂直频率（Hz）

VGA 640x480@60Hz 31.469 59.94 VGA 640x480@72Hz 37.861 72.809

VGA 640x480@75Hz 37.5 75 SVGA 800x600@56Hz 35.156 56.25 SVGA 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 75

XGA 1024x768@60Hz 48.363 60.004

XGA 1024x768@70Hz 56.476 70.069

XGA 1024x768@75Hz 60.023 75.029 SXGA 1280x1024@60Hz 63.981 60.02 SXGA 1280x1024@75Hz 79.976 75.025

WXGA+ 1440x900@60Hz 55.935 59.887 WXGA+ 1440x900@60Hz 55.469 59.901 WSXGA 1680x1050@60Hz 65.29 59.954

HD 1920 x1080@60Hz 67.5 60

*** 1280x720@60Hz 45 60 *** 1280x960@60HZ 60 60

IBM-MODE

DOS

720x400@70Hz 31.469 70.087

MAC

MODE

640x480@67Hz 35 66.667

VGA

MAC

MODE

832x624@75Hz 49.725 74.551

VGA

HDMI 3D 模式的预设表

3D Format Resolution Refresh Rate Frame Packing 1080p 24Hz Frame Packing 720p 50/60Hz

Side-by-Side(Half) 1080p 50/60Hz Side-by-Side(Half) 1080i 50/60Hz Side-by-Side(Half) 720p 50/60Hz

Top-and-Bottom 1080p 50/60Hz Top-and-Bottom 1080p 24Hz Top-and-Bottom 720p 50/60Hz

HDMI INPUT,切换至 1920*1080/24/25/30HZ,Monitor 画面出现字体模糊。



接头引脚分配

GND-G

+5V

DDC-

管脚号

信号名称

管脚号

信号名称

管脚号

信号名称

管脚号信号电缆的

视频 - 红色

视频 - 绿色

视频 - 蓝色

接地

检测电缆

6 GND-R

8 GND-B

接地

DDC- 串行数据

H- 同步

V- 同步

针一端

串行时钟

TMDS 数据 2-

TMDS 数据 2+

TMDS 数据 2/4 屏蔽

TMDS 数据 4- / N.C.

TMDS 数据 4+ / N.C.

DDC 时钟

DDC 数据

N.C.

TMDS 数据 1-

10. TMDS 数据 1+

11.

12. TMDS 数据 3- / N.C.

13. TMDS 数据 3- / N.C.

14.

15. DVI 检测电缆

16. 热插拔检测

TMDS 数据 1/3 屏蔽

+5V 电源

17. TMDS 数据 0-

18. TMDS 数据 0+

19.

20. TMDS 数据 5- / N.C.

21. TMDS 数据 5- / N.C.

22.

23. TMDS 时钟+

24. TMDS 时钟-

TMDS 数据 0/5 屏蔽

TMDS 时钟屏蔽

管脚号信号名称管脚号信号名称管脚号信号名称

TMDS 数据 2+

TMDS 数据 2 屏蔽

TMDS 数据 2

TMDS 数据 1+

TMDS 数据 1 屏蔽

TMDS 数据 1

TMDS 数据 0+

TMDS 数据 0 屏蔽

TMDS 数据 0

TMDS 时钟 +

TMDS 时钟屏蔽

TMDS 时钟

CEC

预留（设备未使用）

SCL

SDA

DDC/CEC 接地

+5V 电源

热插拔检测

即插即用

本监视器具有 VESA DDC2B 能力，符合 VESA DDC 标准。这使得监视器可以将自己的标识告知主机系统，根据

所用 DDC 的级别，

还可以告知有关其显示能力的其它信息。

DDC2B 是基于 I2C 协议的双向数据信道。主机可以通过 DDC2B 信道请求 EDID 信息。

安规信息

FCC 注意事项

FCC B 类无线电频率干扰声明警告：（对于 FCC 认证的型号）

注意：本设备已经通过测试，符合 FCC 规定第 15 部分有关 B 类数字设备的限制。这些限制可有效地防止在居

住区使用本设备时产生有害的干扰。本设备会产生、使用并且辐射无线电波，如果不按照说明来安装和使用，则可能

对无线电通信产生有害的干扰。但是，我们并不保证在某些特定位置安装本设备后不会产生干扰。如果本设备的确对

无线电或电视节目接收产生有害干扰（可通过打开和关闭本设备来确定是否存在干扰），我们希望用户采取下列一项

或几项措施来消除干扰：

1. 改变接收天线的方向或位置。

2. 增加本设备和接收器之间的距离。

3. 将本设备和接收器分别接到不同的电路电源插座。

4. 咨询经销商或专业的无线电 / 电视技术人员以寻求帮助。

注意事项：

1. 如果未经有关方面（负责是否符合标准）的明确许可而进行修改或改动，用户将被取消使用本设备的权利。

2. 应使用屏蔽的接口电缆和交流电源线（如果有）以便符合辐射限制。

3. 制造商对于因未经授权修改本设备而导致的任何无线电和电视干扰不承担责任。解决此类干扰是用户的责任。

WEEE Declaration

欧盟的私人住宅用户对垃圾设备的处理：

产品或其包装上的这个标记表示的是，该产品不得与您其他的家庭垃圾一起处理。相反，将您的垃圾设备交给指定的

收集点，使废弃电器设备得以回收，是您的责任。您在处理垃圾设备时将其分类收集与回收，有助于保护天然资源，

并在回收利用时，保护人体健康与环境。有关您可以将垃圾设备放在何处回收的更多信息，请联系您所在城市的办公

室，您购买产品的家庭垃圾处理服务处或商店。

有毒有害物质或元素声明

中国大陆 RoHS

根据中国大陆《电子信息产品污染控制管理办法》（也称为中国大陆 RoHS），以下部分列出了本产品中可能包含的有

毒有害物质或元素的名称和含量

本表适用之产品

显示器（液晶及 CRT）、平板电视（液晶及等离子）、监视器

有毒有害物质或元素

部件名称

铅（Pb）汞（Hg）镉（Cd）六价铬（Cr6+）多溴联苯（PBB）多溴二苯醚（PBDE）

外壳 ○ ○ ○ ○ ○ ○

CRT 显示屏 × ○ ○ ○ ○ ○

液晶显示屏/灯管 × ○ ○ ○ ○ ○

等离子显示屏 × ○ ○ ○ ○ ○

电路板组件* × ○ ○ ○ ○ ○

电源适配器 × ○ ○ ○ ○ ○

电源线/连接线 × ○ ○ ○ ○ ○

遥控器 ○ ○ ○ ○ ○ ○

*：电路板组件包括印刷电路板及其构成的零部件，如电阻、电容、集成电路、连接器等

○：表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求以下

×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求；但是上表中打“×”的部件，符合欧盟 RoHS 法规要求（属于豁免的部分）

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关

法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

能效等级

根据中国大陆«能源效率标识管理办法»，本显示器符合以下要求：

能源效率(cd/W) >0.85 关闭状态(W) <1.0 能效等级 2级能效标准 GB 21520-2008

AOC 2352Phz User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

安全说明

关于本指南

标准配置

安装支架底座

调整视角

连接显示器

安装墙壁装配架

调节显示器

设置最佳分辨率

Windows Vista

Windows XP

Windows ME/2000

Hotkeys

OSD 调节

图象设置

窗口增亮

OSD 设置

LED 指示灯

显示器驱动

Windows 2000

Windows ME

Windows XP

Windows Vista

Windows 7

i-Menu

e-Saver

Screen+

故障排除

主要规格

预设显示模式

接头引脚分配

即插即用

安规信息

FCC 注意事项

WEEE Declaration

有毒有害物质或元素声明

《废弃电器电子产品回收处理管理条例》提示性说明

能效等级
