AOC 2330V+ Service manual

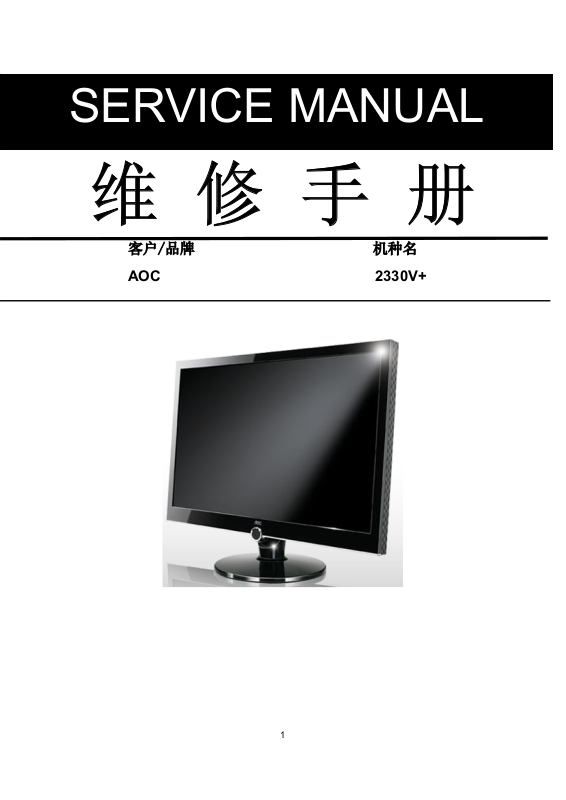

SERVICE MANUAL
维 修 手 册
客户/品牌 机种名
AOC 2330V+
1
变更说明
备注：查看更新内容，请在 PDF“查找框”输入关键信息，点击“确认”后会自动定位到更新内容。
版本 发布日期 变更说明 对外机种名 对内机种名
A00 2009-12-17 首次发布 2330V+ TDRSA8NYWCA2HN
增加新机种 TD9GA8NYWCA2H6
增加新机种，导入新的主
A01 2010-11-12
板：715G3329 1 2
变更如下：
主板故障处理流程
主板电气方框图
主板线路图
料件清单
2330V+
TD9GA8NYWCA3H6
2
目录
1. 技术规格-------------------------------------------------------------------------------------------------------------- 4
1.1 一般规格 --------------------------------------------------------------------------------------------------------- 4
1.2 工厂预设模式 --------------------------------------------------------------------------------------------------- 5
2. 操作说明-------------------------------------------------------------------------------------------------------------- 6
2.1控制面板 -------------------------------------------------------------------------------------------------------- 6
2.2接口说明 -------------------------------------------------------------------------------------------------------- 7
2.3 OSD 菜单调整 ------------------------------------------------------------------------------------------------- 8
3. 工厂模式调整 ------------------------------------------------------------------------------------------------------ 9
4. 故障处理流程 ------------------------------------------------------------------------------------------------------ 1 0
4.1 主板--------------------------------------------------------------------------------------------------------------- 1 0
4.2 电源板------------------------------------------------------------------------------------------------------------ 1 4
4.3 按键板------------------------------------------------------------------------------------------------------------ 1 6
5. 电气方框图 --------------------------------------------------------------------------------------------------------- 1 7
5.1主板--------------------------------------------------------------------------------------------------------------- 1 7
5.2电源板------------------------------------------------------------------------------------------------------------ 1 9
6. 线路图 --------------------------------------------------------------------------------------------------------------- 2 0
6.1主板--------------------------------------------------------------------------------------------------------------- 2 0
6.2电源板------------------------------------------------------------------------------------------------------------ 2 8
6.3按键板------------------------------------------------------------------------------------------------------------ 3 0
7. 料件清单 ------------------------------------------------------------------------------------------------------------ 3 1
3
1. 技术规格
1.1 一般规格
LCD 面板
分辨率
物理 特性
市场型号
驱动系统
可视尺寸
像素间距
视频
独立同步
显示颜色
点时钟
水平扫描范围
水平扫描尺寸（最大）
垂直扫描范围
垂直扫描尺寸（最大）
预设的最佳分辨率
预设的最高分辨率
即插即用
输入连接器
输入视频信号
电源
功率消耗
连接器类型
信号电缆类型 可分离
高度 (含底座) 418.85 mm
尺寸和重
量
温度
湿度
海拔高度
宽度 563mm
深度 219.58mm
重量（仅显示器） 5.32 kg
重量（含包装） 7.0 kg
工作时
非工作时
工作时
非工作时
工作时
非工作时
2330V+
TFT 彩色 LCD
584mm 对角
0.2655mm(H) x 0.2655mm(V)
R, G, B 模拟接口,DVI 接口
行 /场 TTL
16.7M 色彩
148.5 MHz
30 kHz - 83 kHz
509.76mm
56 Hz - 75 Hz
286.74mm
1920 x 1080 (60 Hz)
1920 x 1080 (60 Hz)
VESA DDC2B/CI
D-Sub 15 针,DVI-D
模拟： 0.7Vp-p（标准），75 OHM，正极性 和 TMDS ,DVI-D
100~240VAC, 50/60Hz
正常工作< 58 W
离机 < 1 W
15- 针 Mini D-Sub ,DVI-D
0°- +40°
-20°- +60°
10% - 85%（非凝露）
5% - 80%（非凝露）
0~2000m (0~10000 ft)
0~2000m (0~15000 ft)
4
1.2 工厂预设模式
标准 分辨率 水平频率(kHz) 垂直频率(Hz)
640x480@60Hz 31.469 59.94
VGA
SVGA
XGA
WXGA+
WSXGA
***
WUXGA- 1920x1080@60HZ 67.5 60
640x480@72Hz 37.861 72.809
640x480@75Hz 37.5 75
800x600@56Hz 35.156 56.25
800x600@60Hz 37.879 60.317
800x600@72Hz 48.077 72.188
800x600@75Hz 46.875 75
1024x768@60Hz 48.363 60.004
1024x768@70Hz 56.476 70.069
1024x768@75Hz 60.023 75.029
1440x900@60Hz 55.935 55.887
1440x900@60Hz 55.469 59.901
1680x1050@60Hz 65.29 59.95
1680x1050@60Hz 64.67 59.883
1152x864@75HZ 67.5 75
1280x960@60HZ 60 60
5
2. 操作说明
一般说明
按电源开关即可开关显示器。其它功能按键位于前面板上。通过调节这些功能键可得到您需要的画面。
2.1 控制面板
z 电源/菜单：按电源键打开显示器，当显示器打开时按出菜单。连续按两秒关闭显示器。
z 情景模式（动态对比度）/向上：按此键选择不同的亮度模式（标准，文本，网络，游戏，电影，运动）和打开动态
对比度 ，当主菜单或子菜单被激活时，此按键是向上功能键。
z 信号源切换(自动调整) /向下：
信号源快捷键：当没有 OSD 菜单时，按信号源快捷键激活信号源功能(仅针两种输入信号及以上机型)。 连续按信号
源切换键来选择信息栏中显示的信号源，按菜单键调整为选择的信号源。
自动调整快捷键：当没有 OSD 菜单时，持续按自动调整快捷键 2 秒启动自动调整功能。
z 对比度/向左： 按此键出现对比度调整菜单并减小对比度，按向右键增加对比度，当主菜单或子菜单被激活时，在
OSD 菜单中此按键是向左功能键或者是减少数值。
z 4 :3 或宽屏/向右：按此键切换 4：3 或宽屏模式，当输入信号的分辨率是宽屏时，此键没有作用，当主菜单或子菜
单被激活时，在 OSD 菜单中此按键是向右功能键或者是增加数值。
6
2.2 接口说明
管脚号 信号电缆的 15 针一端
1
2
3
4 N.C.
5
6 GND-R
7 GND-G
8 GND-B
9 +5V
10
11 N.C.
12
13
14
15
视频 - 红色
视频 - 绿色
视频 - 蓝色
检测电缆
接地
DDC- 串行数据
H- 同步
V- 同步
DDC- 串行时钟
管脚号 信号名称 管脚号 信号名称 管脚号 信号名称
1
2
3
4
5
6
7
8 N.C. 16
TMDS 数据 2-
TMDS 数据 2+
TMDS 数据 2/4 屏蔽
TMDS 数据 4-
TMDS 数据 4+
DDC 时钟
DDC 数据
9
10
11
12
13
14
15
TMDS 数据 1-
TMDS 数据 1+
TMDS 数据 1/3 屏蔽
TMDS 数据 3-
TMDS 数据 3+
+5V 电源
接地（对于 +5V ）
热插拔检测
17
18
19
20
21
22
23
24
TMDS 数据 0-
TMDS 数据 0+
TMDS 数据 0/5 屏蔽
TMDS 数据 5-
TMDS 数据 5+
TMDS 时钟屏蔽
TMDS 时钟 +
TMDS 时钟 -
7
2.3 OSD 菜单调整
8
3. 工厂模式调整
进入工厂模式方法：
机器应处于开机状态，关断输入的220V电源，先按住MENU键，然后接通电源，工厂模式菜单将位于屏的左上角。
a.基本调整:
设置对比度 为 50。
设置亮度
为 80。
b.增益调整:
调整9300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择9300K进行R G B增益调整
2
x = 283 ±20, y = 297 ±20, Y = 300cd/m
调整7300K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择7300K进行R G B增益调整
2
x = 301 ±20, y = 317 ±20, Y = 300cd/m
调整6500K色温
1、选中“AUTO LEVEL”先进行底光栅自动调整
2、按“MENU”选择 6500K 进行 R G B 增益调整
2
x = 313 ±20, y = 329 ±20, Y = 300cd/m
c.调整完毕直接关闭电源。
9
4. 故障处理流程
4.1 主板
无供电
重新插插头然后检查 AC:100-240V 是否正常?
按下电源键看画面是否正常
检查 U701 Vout=3.3V; C704(+)=1.8V
检查 X401 晶振是否正常
无供电
NG
OK
OK
OK
更换 U401
NG
检查适配器及升压板部分和交流电源输入
NG
检查或更换 CN701,U701,Q703,Q702
NG
更换 X401
10
无画 (LED 橙色)
检查 CN101 的 HS/VS 是否正常
无画
检查信号线
OK
OK
更换 U401
NG
NG
更换信号线
检查相关回路
11
TDRSA8NYWCA2HN
白屏
白屏
检查 Q302 的基极是否
为低电平
OK
检查 U301 是否损坏或
CN301 虚焊
OK
更换 PANEL
NG
NG
检查相关元件
检查 X401 的晶振是否正常
OK
检查 U401 复位电路是否正常
OK
更换 U401
NG
NG
更换 X401
检查相关元件
12
TD9GA8NYWCA3H6
白屏
检查 Q302 的基极是否
为高电平
检查 Q301 是否损坏或
CN301 虚焊
白屏
OK
OK
更换 PANEL
NG
NG
检查 U401 对 panel 的供电是否为高电平
检查相关元件
13
4.2 电源板
死机
检测交流电 100V or 240V 是否正常？
OK
检测 C905 (+)的电压大小
OK
检测 IC901 第 8 脚电压是否正常？
OK
检测二次启动电压是否正常？
OK
NG
NG
NG
NG
检测 AC 输入
检测全桥整流回路和 F901 回路
检测 R904, R905 或更换 IC901
1) 检测 IC901
2) 检测 D900, D901 回路
检测 IC901 第 5 脚的 PWM 波形
OK
检测 D906,D907,D908
NG
检测 IC901
14
无背光
检测 ZD802 负极电压是否为 16V
OK
检测 ON/OFF 信号
OK
检测 IC801 第 11 脚是否为 5V
OK
检测 IC801 的 CT,RT1 脚的是否有波形输
OK
检测 Q805,Q806 Drain 波
OK
检查接口或灯管,反馈回路
NG
NG
NG
NG
NG
检测 Adapter 回路
检测主板
检测 ENA 信号
更换 IC801
更换 Q805,Q806, PT801
15
4.3 按键板
OSD 画面不稳定及不可调整
OSD 画面不稳定及不可调整
OK
按键板是否连接正常
OK
按键开关是否正常
OK
按键板是否正常
OK
检查主板
NG
连接好按键板
NG
替换按键开关
NG
替换按键板
16
(
5. 电气方框图
5.1 主板
TDRSA8NYWCA2HN
FLASH ROM
SST25LF020A
(U402)
EEPROM
M24C04
U403)
14.31818MHZ
(X401)
Scalar IC TSUMU58EHL-LF-1
(Include ADC, OSD, MCU)
D-Sub Connector
(CN101)
(U401)
Panel Interface
(CN301)
DVI Connector
(CN102)
Key Control Interface
(CN402)
17
