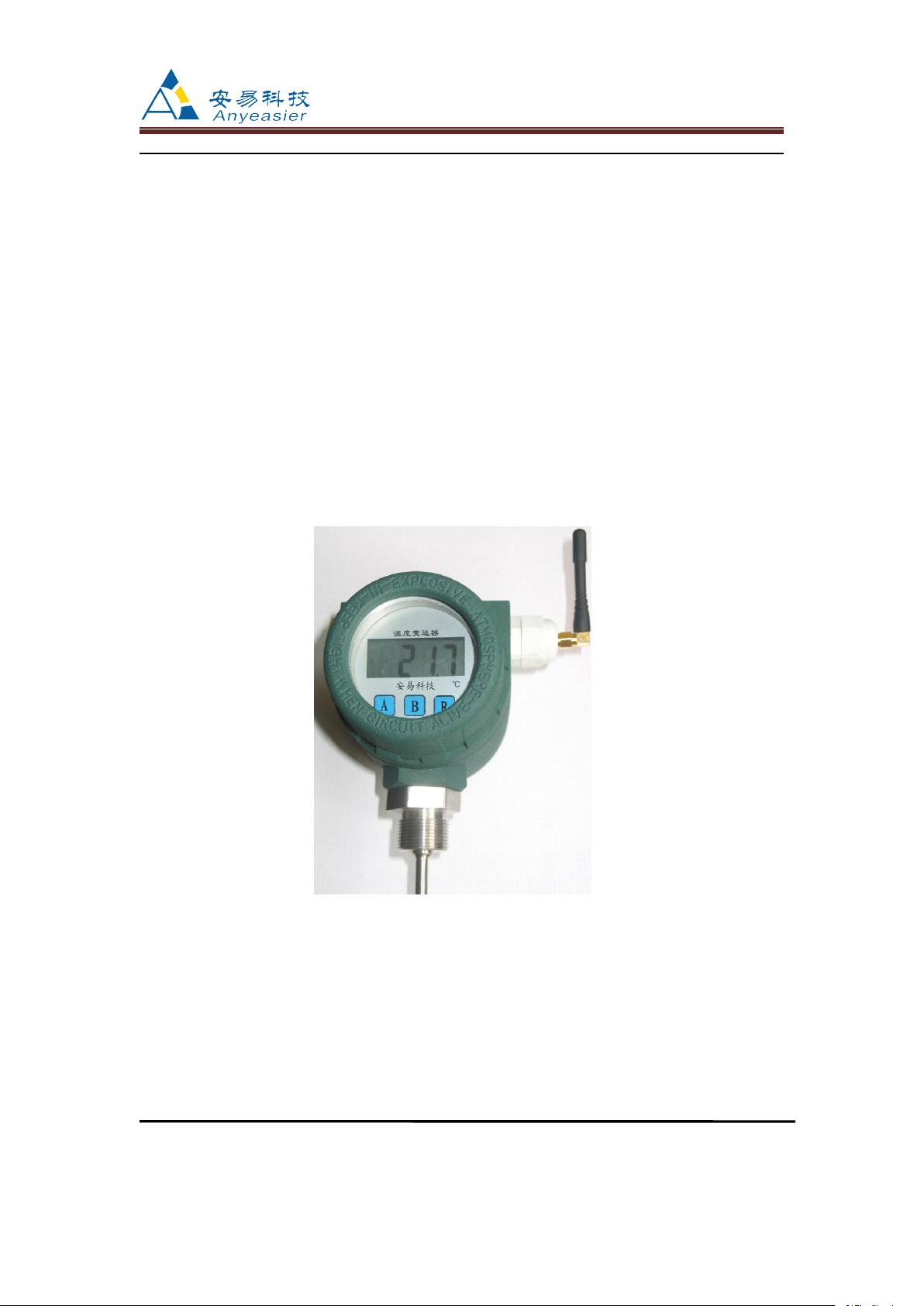

北京华夏安易科技有限公司产品使用说明书
AE520-TC 无线 型温度变送器
北京华夏安易科技有限公司
一、概述
AE520-T 型无线温度变送器是一种超小型、优良性能、 无线传输、 高精度的测温仪表
体积小 ， 重量轻 、 使用安装方便 ， 将控制对象的温度参数变成 电 信号 , 传递给显示 / 调节面板 ,
并对接收终端发送无线信号 ， 对系统实行检测 、 调节和控制 。 可直接安装在一般工业热电阻
热电偶的接线盒内，与现场传感元件构成一体化结构。这样不仅节省了补偿导线和电缆 ， 而
且减少了信号传递失真和干扰，从而获的了高精度的测量结果。
无线型温度变送器无线收发数据 ， 通常和无线中继 、 接收终端 、 通信串口 、 电子计算机
等配套使用 ， 输出 无线信号 。 直接测量各种生产过程中的 -100 ℃ -350 ℃ 范围内液体 、 蒸汽和
气体介质以及固体表面温度 。 该产品的问世 大大节省了现场安装布线成本 ， 且使用极为方便 。
二、特点
� 带显示，电池供电，输出无线信号。
� 精度高、抗干扰、免维护。
� 带两键操作，可现场标定，数据由单片机处理，稳定性高。
� 冷端温度自动补偿，非线性校正电路。
� 具有防震、防潮、防热、防有害气体的功能。
� 适用范围广，可应用于化工 、冶金、石油、电力、水处理、制药、食品等自动化行业 。
三、技术指标
� 传感器： PT100
供电电压 : 电池供电， 1-1.5 年寿命
�
� 输出：无线数据传输
。
、
� 显示极限环境温度 : -40 ℃ ～ +85 ℃
环境湿度 : 5%-95% ，无结露
�
� 振动 : ≤ 10g ， f ≤ 55Hz ，振幅 ≤ 0.5mm
� 测量范围 : -100 ℃ ～ +350 ℃
精度 : ± 0.5 ％
�
� 线性 : ± 0.5%
� 外壳等级： IP65
发射频率： 433MHz
�
� 自身增益： 0-20db
� 通信距离： 300 米
连接螺纹： M20 × 1.5 （可定做）
�
四、安装结构
一般规定
变送器采用现场安装式结构，具有一定的防潮、防尘密封功能。
电气连接
电池供电。
管接头连接
根据现场的情况，变送器的管接头连接螺纹可以为 M20 × 1.5 ，也可以是其他的安装方
式，比如壁挂式等。

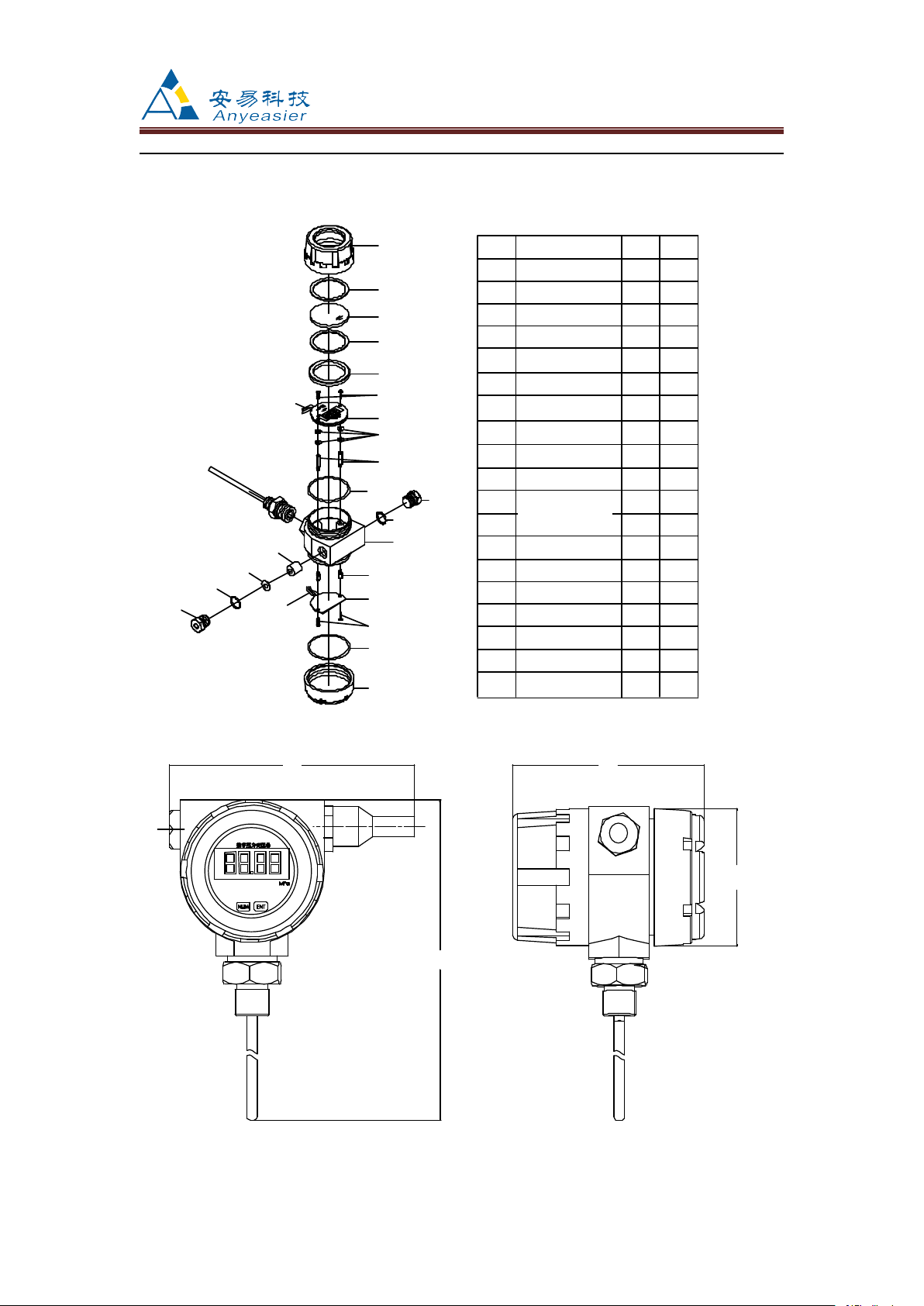

五、组装图及外型尺寸
1 、组装图
1
2
3
4
5
导 线 A
焊 接
6
7
8
9
1 9
1 0
1 1
1 2
1 6
1 7
1 2
1 8
导 线 A
1 3
1 4
7
6
1 0
1 5
1 9 1
温 度 传 感 器
压 紧 螺 母
1 8
1 7
1 6
1 5
1 4
1 3
1 2
1 1
1 0
9
8
7
6
5
4
3
2
1
序 号
平 垫
橡 胶 塞
下 盖
铜 螺 柱
中 轴
O 型 圈
堵 头
大 O 型 密 封 圈
长 铜 螺 柱
四 氟 垫
电 路 模 块
螺 钉 M 4 X 6
压 环
大 平 垫
透 明 片
橡 胶 密 封 圈
上 盖
零 件 名 称 备 注数 量
外 购
1
1
1
1
2
1
4
1
2
2
4
1
4
1
1
1
1
1
2 、外型尺寸（探针长度根据客户需求而定）
1 4 1
A E 3 2 0 - P
华 夏 安 易
3 、上电操作
1 1 3
φ 8 2
2 2 8
（ 1 ） 、 变送器电源启动

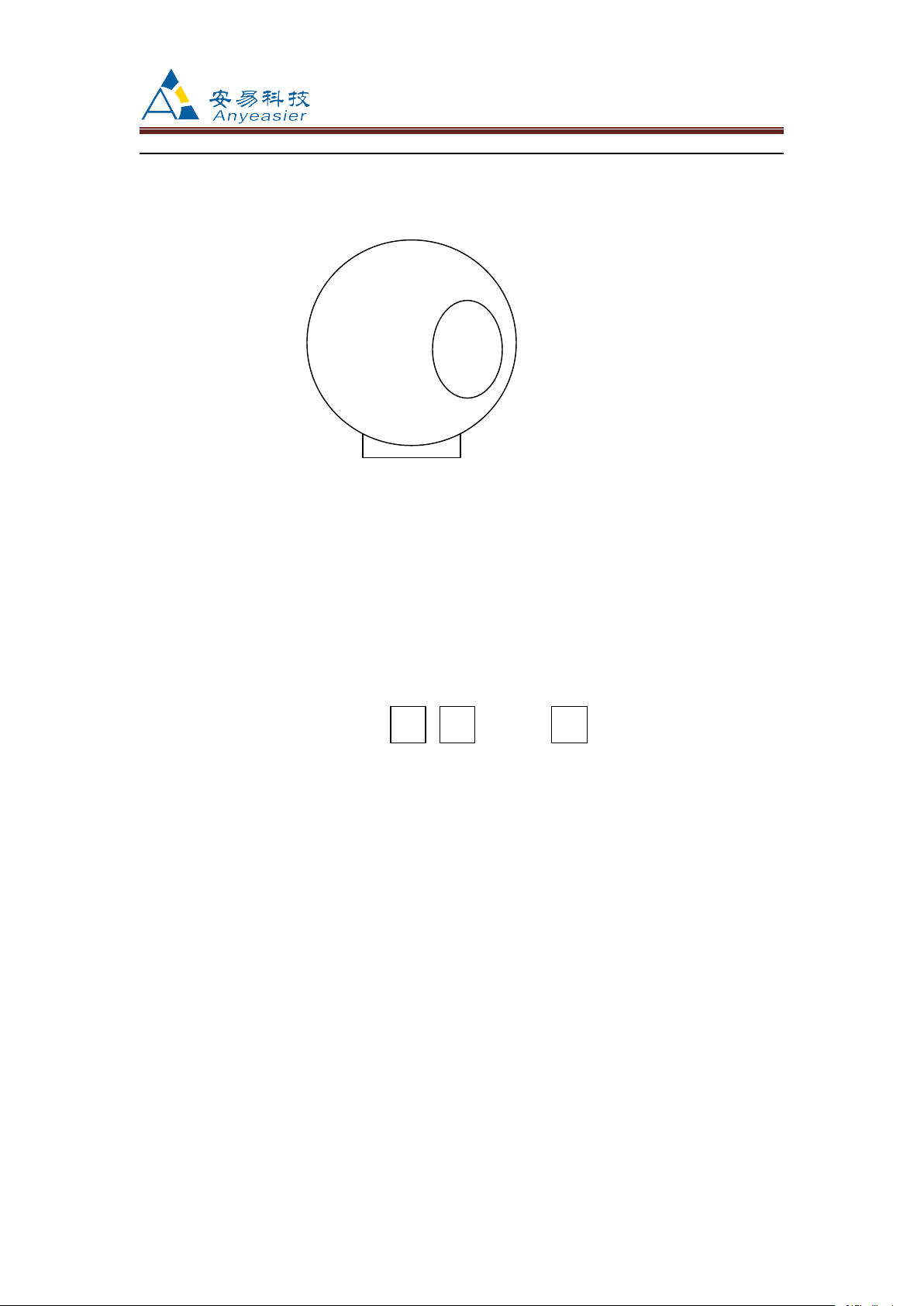

打开变送器后盖， 直接按下按键启动电池电源，按上则关闭电源。 见图 1
按键
图 1
(2) 、变送器电池更换步骤：
a 将后盖拧开，按下按钮，切断电源；
b 将底板的两颗固定螺丝拧下，把底板取出；
c 将新电池和电池舱中的电池对换；
d 安装上底板，并盖紧后盖；
注意 ： 在防暴的情况下 ， 不能开盖操作 , 拆卸底板时注意 ， 底板安装方向 ； 安装时注意电
池连接线不要被压到。
六、 参数修改及标定操作
标定操作：三键操作
打开前壳面盖，有按钮 和按钮
注意 ： 防爆型仪表 ， 打开面盖后不再防爆 。 以下的操作再出厂前已全部标定好 ， 如有需要可
以重标。
用 “ A+R ” 表示先按下 A 键再按下 R 键；用 “ R+A ” 表示先按下 R 键再按下 A 键；
进入功能菜单：按下 “ A+R ” 键，进入功能菜单，显示 “ 0001 ” 。
菜单项选择：进入菜单后，按 “ A ” 键，菜单项自动增加 1 。
各菜单的含义如下：
“ 0001 ” ：显示的值的零点和小数点位设定。
“ 0002 ” ： 显示值的满量程值 ； 如温 度 0-100
“ 0003 ” ：增益和补偿数据。
“ 0004 ” ：零点屏蔽值。禁止修改。
“ 0005 ” ：标定零点温度值。
“ 0006 ” ：标定满量程温度值，此可用于现场校准温度。
A RB
的 ， 此值为 “ 0100 ” ； 出厂设定为 “ 0100 ” 。
℃
“ 0007 ” ：无线数据上报时间间隔，范围为 0-24*60 ，单位分钟。
“ 0008 ” ：低二位是无线重发时间间隔，高二位为无线通道设置。
“ 0009 ” ：线性补偿值
“ 0010 ” ：保留；
“ 0011 ” ：保留；
“ 0012 ” ：保留；
“ 0013 ” ：设备地址，温度范围为 20000 到 29999
“ 0014 ” ： RTU 地址，范围为 1000 － 9999
“ 0015 ” ：时间设定，高二位为小时，低二位为分钟（默认为 5 秒发射一次数据）
以下以温度 -40-100
度为 5
1. “ 显示的值的零点和小数点位设定 ” ：
2 ． “ 显示值的满量程值 ” ：
3. “ 增益和补偿数据 ”
4. “ 零点屏蔽值 ”
，上限报警温度为 80
℃
按 “ A+R ” 键，显示 “ 0001 ” ，按 “ R ” 键进入显示以前的设定值，按 “ A ” 键最低位
值增加；按 “ R ” 键移位到高一位，当移动到第 3 位时，按下 “ B ” 键插入标点符号
将值设为 “ -40.0 ” 。按 “ A+R ” 键保存退出。
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0002 ” 时，按 “ R ” 键进入显示以前的设定值
按 “ A ” 键当前位值增加，按 “ R ” 键移位到高一位；将值设为 “ 0100 ” 。按 “ A+R ” 键
保存退出。
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0003 ” 时，按 “ R ” 键进入显示以前的设定值
按 “ A ” 键最低位值增加；按 “ B ” 键设定小数点，将值设为 “ 08.50 ” 。按 “ A+R ” 键
保存退出。此数据出厂时标定，客户无特殊情况无需标定。
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0004 ” 时，按 “ R ” 键进入显示以前的设定值
按 “ A ” 键最低位值增加；值设为 “ 0000 ” 。按 “ A+R ” 键保存退出。此数据出厂时标
定，客户无特殊情况无需标定。
的变送器为例 ， 小数点设置为 1 位 ， 发射间隔为 2 小时 ， 下限报警温
℃
；设备地址为 30010 ；
℃
，
，
，
，
5. “ 零点温度值 ”
将温度变送器放入 0 ℃ 的空间 。
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0005 ” 时，按 “ R ” 键进入显示以前的设定值
按 “ A ” 键最低位值增加；按 “ R ” 键移位到高一位，将值设为 “ 0000 ” 。按 “ A+R ” 键
保存退出。
此时保存时需要等几秒种微处理器计算保存当前的数据。
6. “ 满量程温度值 ”
将温度变送器放入 100 ℃ 的空间 。
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0006 ” 时，按 “ R ” 键进入显示以前的设定值
按 “ A ” 键最低位值增加；值设为 “ 0100 ” 。按 “ A+R ” 键保存退出。
此时保存时需要等几秒种微处理器计算保存当前的数据。
7. “ 无线数据上报时间间隔 ” ：
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0007 ” 时，按 “ R ” 进入显示以前的设定值；
按 “ A ” 键最低位值增加；按 “ R ” 键移位到高一位，将值设为 “ 0120 ” ，按 “ A+R ” 键
保存退出。
，
，
8. “ 低二位是无线重发时间间隔，高二位为无线通道设置 ” ：
出厂保留；
9. “ 线性补偿值 ” ：
线性补偿值，在初始化时，此值标为 0.30 ；
10. “ 低温度报警值， 0 为不报警 ” ：
出厂保留。
11. “ 高温度报警值， 0 为不报警 ” ：
出厂保留。
12. “ 超波动温度报警值， 0 为不报警 ” ：
出厂保留。
13. “ 设备地址 ” ：
按 “ A+R ” 键，再按 “ A ” 键，显示 “ 0013 ” 时，按 “ R ” 进入显示以前的设定值；
按 “ A ” 键最低位值增加；按 “ R ” 键移位到高一位，将值设为 “ 0010 ” ，按 “ A+R ” 键
保存退出 。 ，此时标示，设备地址为 30010 ；
14. “ RTU 地址 ” ：
出厂保留；
15. “ 时间设定，高二位为小时，低二位为分钟 ” ：
出厂保留 ； （发射时间默认为 5 秒）
经过以上操作，所有设定已经完成。
七、 AE520-T 系列温度变送器的选型表
代号 设计序号
A 普通型
B 智能型－断电后电池供电
C 无线型－电池供电
代号 现场显示
1 无
2 3 1/2 位 LCD
代号 测量范围
1 0 ℃ -100 ℃
2 -40 ℃ -100 ℃
3 -40 ℃ -120 ℃
4 定制
代号 精度
A 0.2%F.S
B 0.5%F.S
代号 安装接口
1 M20 × 1.5
2 1/2NPT
3 定制
代号 防爆方式
N 普通不防爆
E 隔离防爆
代号 输出方式
1 ( 4-20 ) mA
2 ( 1-5 ) V
3 无线（或其他）
例如 AE520 - TB22B1N1
八、操作说明
、安装。如果是测量管道或罐体里的液体或气体的温度，则可采用螺纹连接安装或法兰连
1
接安装 ， 如果是测试水池或环境温度的 ， 则可采用壁挂式安装 ， 传感器采用航空插头连接线
连接。
、通电。打开变送器的后盖，把开关按钮按下即可使变送器通电工作，此时可看到液晶屏
2
上有温度值显示，没问题后再把后盖拧上并拧紧即可 。 ，此时无线温度变送器就已经可以正
常工作了，操作简单方便。

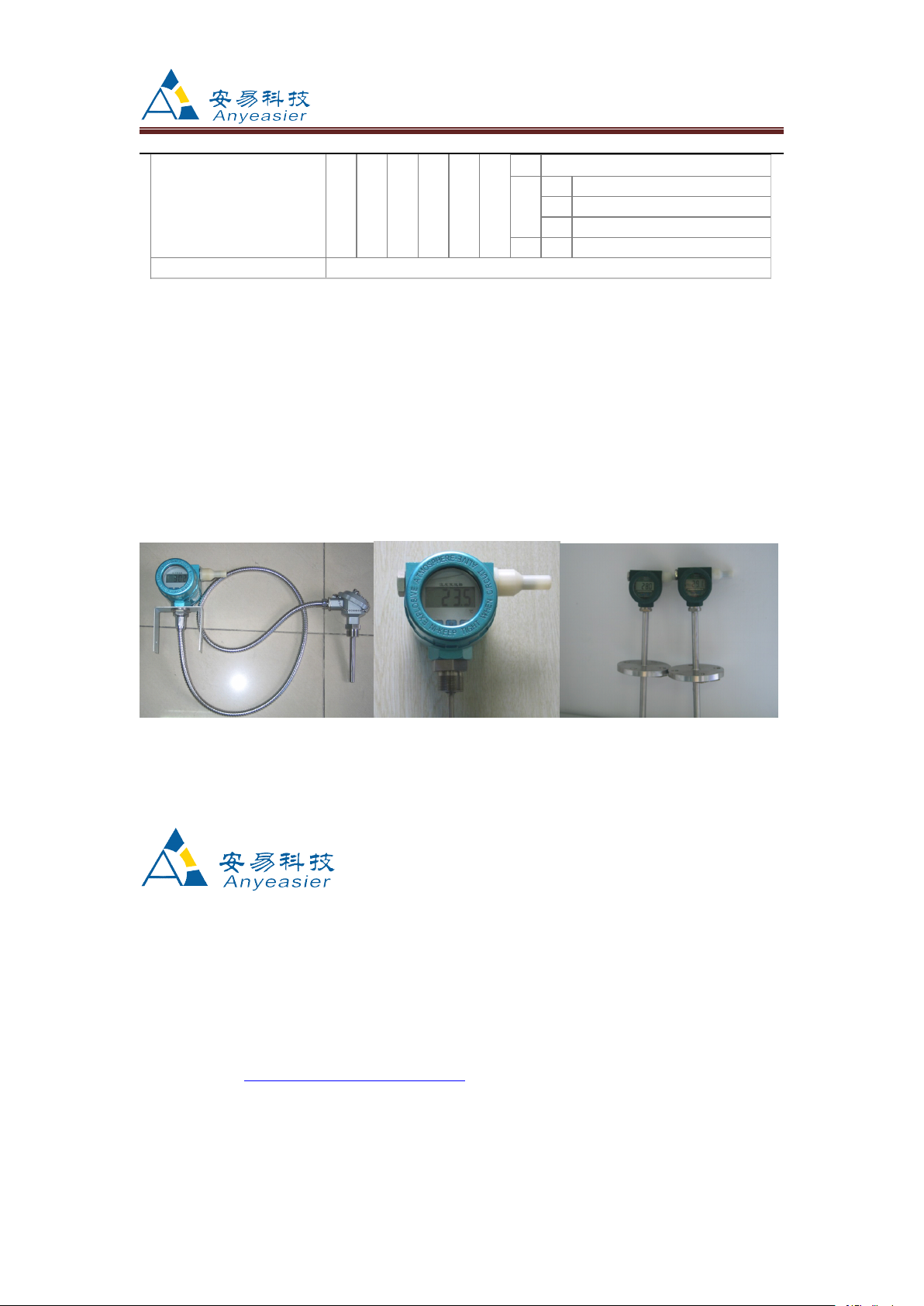

九、附件
无线温度变送器有 ： 分体安装 、 一体化安装 、 法兰安装 、 卡装及航空插头连接线安装等产品 。
