INFORMATION
RELEASE 07.11.2014

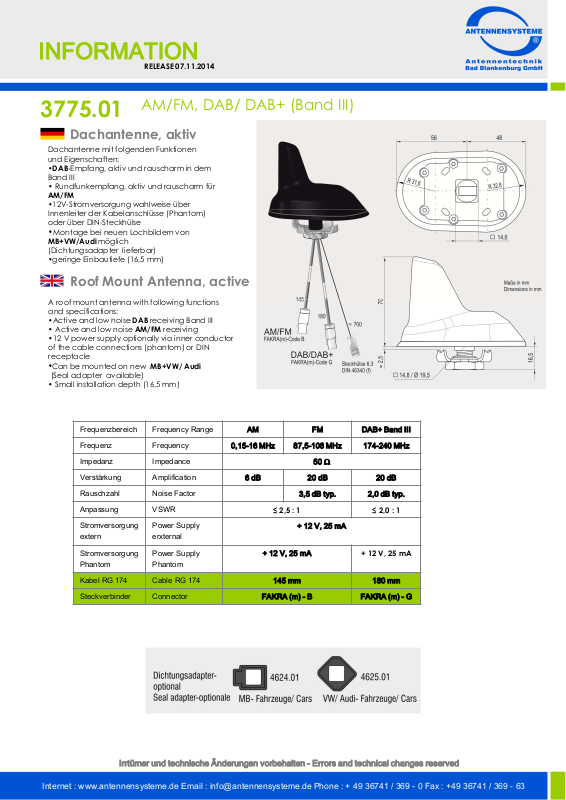

3775.01
AM/FM, DAB/ DAB+ (Band III)
Dachantenne, aktiv
Dachantenne mit folgenden Funktionen
und Eigenschaften:
•DAB-Empfang, aktiv und rauscharm in dem
Band III
• Rundfunkempfang, aktiv und rauscharm für
AM/FM
•12V-Stromversorgung wahlweise über
Innenleiter der Kabelanschlüsse (Phantom)
oder über DIN-Steckhülse
• Montage bei neuen Lochbildern von
MB+VW/Audi möglich
(Dichtungsadapter lieferbar)
•geringe Einbautiefe (16,5 mm)
Roof Mount Antenna, active
A roof mount antenna with following functions
and specifications:
•Active and low noise DAB receiving Band III
• Active and low noise AM/FM receiving
•12 V power supply optionally via inner conductor
of the cable connections (phantom) or DIN
receptacle
•Can be mounted on new MB+VW/ Audi
(Seal adapter available)
• Small installation depth (16,5 mm)
Frequenzbereich Frequency Range
Frequenz Frequency
Impedanz Impedance
Verstärkung Amplification
Rauschzahl Noise Factor
Anpassung VSWR
Stromversorgung
extern
Stromversorgung
Phantom
Kabel RG 174 Cable RG 174
Steckverbinder Connector
Power Supply
erxternal
Power Supply
Phantom
AM FM DAB+ Band III
0,15-16 MHz 87,5-108 MHz 174-240 MHz
50 Ω
6 dB 20 dB 20 dB
3,5 dB typ. 2,0 dB typ.
≤ 2,5 : 1 ≤ 2,0 : 1
+ 12 V, 25 mA
+ 12 V, 25 mA
145 mm 180 mm
FAKRA (m) - B FAKRA (m) - G
+ 12 V, 25 mA
Irrtümer und technische Änderungen vorbehalten - Errors and technical changes reserved
