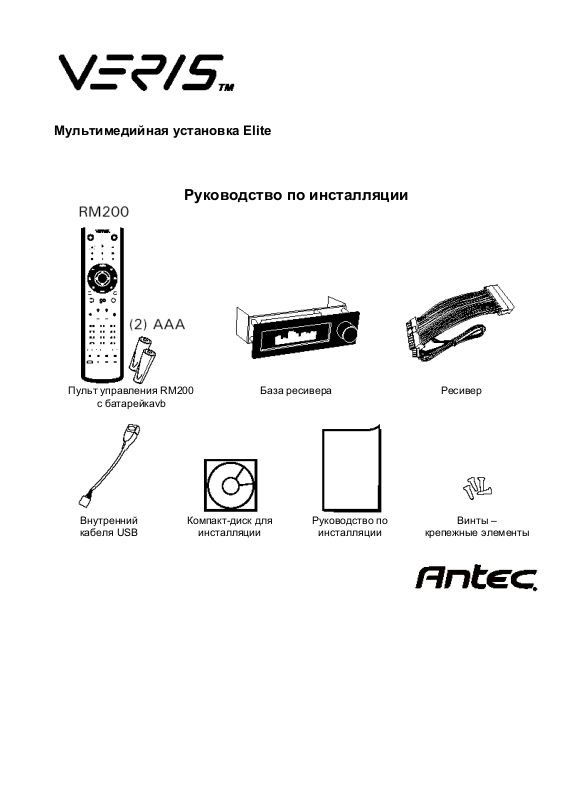

Мультимедийная установка Elite

Руководство по инсталляции

Пульт управления RM200

c батарейкаvb

Внутренний
кабеля USB

Компакт-диск для

инсталляции

База ресивера Ресивер

Руководство по

инсталляции

крепежные элементы

Винты –

Мультимедийная установка Elite

1. Мулитимедийная установка Elite состоит из двух частей: пульта управления и

внутреннего ресивера. Вставьте внутренний ресивер в имеющийся отсек для
дисковода 5.25”.

1. До установки каких-либо устройств выключите компьютер и отсоедините кабель,
подающий на него переменный ток.

2. 24-контактный адаптер поставляется вместе с мультимедийной установкой Elite.
Подсоедините этот адаптер к сетевому 26-контактному разъему блока питания ATX.
Другой конец адаптера подсоедините к материнской плате.

3. Снимите переднюю крышку с отсека для внешнего дисковода 5.25”.

4. Подсоедините 3-жильный резервный сетевой кабель от 24-контактного сетевого

адаптера к порту CN1 на внутреннем ресивере. Форма этого разъема такова, что он
подходит только в одном направлении.

5. Подсоедините провода от порта CN2 к разъему сетевого переключателя (обычно
обозначаемому PWR SW) на материнской плате. Вам, может быть, понадобится
свериться с руководством по эксплуатации к материнской плате для определения его
правильного расположения. Полярность для переключателей (порядок подключения
положительных и отрицательных проводов) не имеет значения.

6. Подсоедините кабель от сетевого переключателя компьютера (обычно обозначаемого
POWER SW) к разъему CN3 внутреннего ресивера.
