Ant Start 16 User manual

PLL DIVERSITY UHF WIRELESS SYSTEMS
SISTEMI RADIO UHF PLL DIVERSITY

ES MANUAL DE USO | Sección 1

EN USER MANUAL | Section 1

DE BEDIENUNGSANLEITUNG | Abschnitt 1

FR NOTICE D’EMPLOI | Section 1

IT MANUALE D’USO | Sezione 1

Series

CONTENTS

1 | Introduction 4
2 | Description 4

2.1 | Receiver 5

2.2 | Handheld microphone 6

2.3 | Beltpack transmitter 7
3 | Tips to better use the system 8
4 | Troubleshooting 9
5 | Technical specications 10
6 | Notes 52

G

D

C

User manual | START 16 Series

2

E

F

A

B

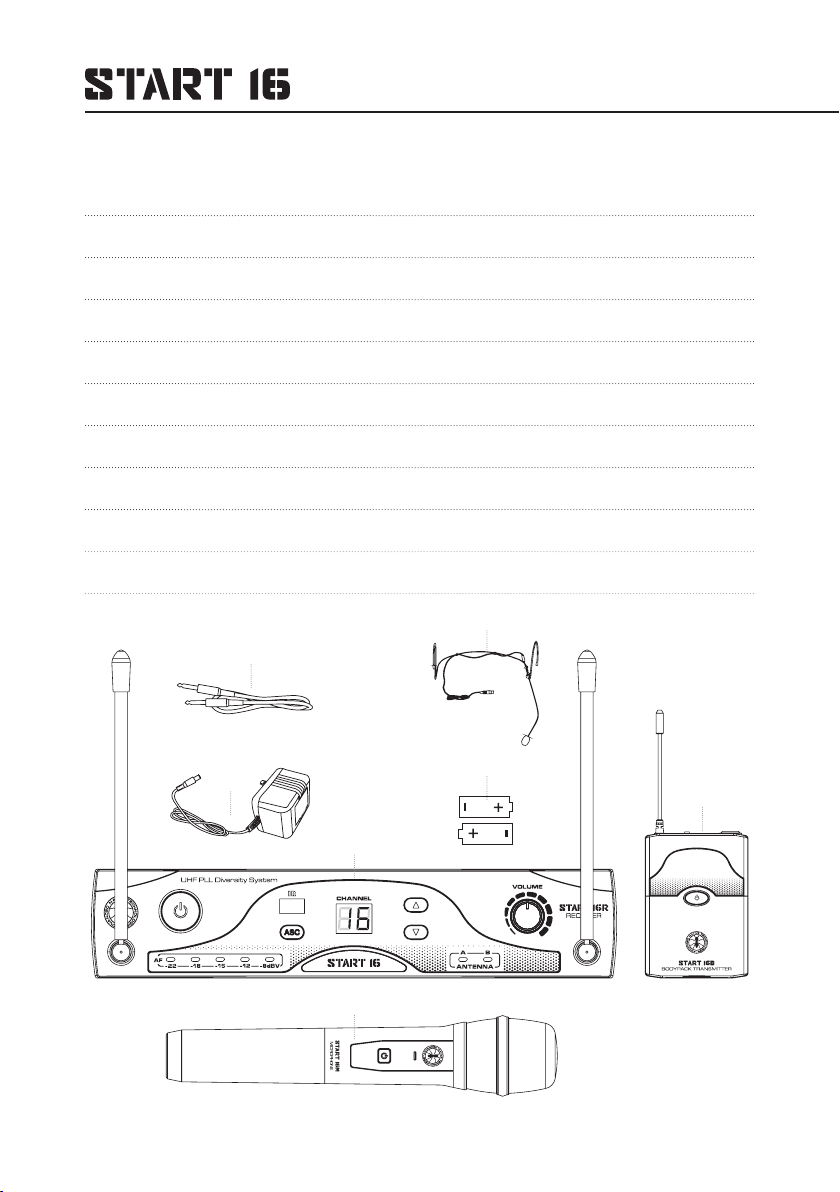

PACKAGE CONTENT

START 16 HDM
Version with Handheld mic

• 1x START 16R receiver with built-in antennas - A

• 1x START 16Mw handheld dynamic microphone - B

• 1x External power adapter - C

• 1x Unbalanced 6,35mm (1/4”) jack audio cable - D

• 2x 1.5 Volts AA batteries - E

• 1x User manual - Section 1

• 1x User manual - Section 2

START 16 BHS
Version with Beltpack Transmitter and Headset mic

• 1x START 16R receiver with built-in antennas - A

• 1x START 16B beltpack transmitter with built-in anten
na - F

• 1x PH-90 ergonomic headset microphone - G

• 1x External power adapter - C

• 1x Unbalanced 6,35mm (1/4”) jack audio cable - D

• 2x 1.5 Volts AA batteries - E

• 1x User manual - Section 1

• 1x User manual - Section 2

The warnings in this manual must be observed together with
the “User manual - Section 2”.

START 16 Series | User manual

ENGLISH

3

Series

1 | INTRODUCTION

Thank you for choosing a A.N.T – Advanced Native Technologies – product!
In our START 16 “PLL Diversity” wireless systems we have put our passion and
our technological background gained over the years, to offer products that meet
your needs, maintaining the quality over time.
START 16 wireless systems operate in UHF band with 16 channels (frequencies).
You may choose the operating frequency via buttons or via infrared using ASC
feature.
Both versions of START 16R receivers adopt Diversity technology. They are
equipped with two discrete antennas A and B, which are used to select at any
moment the best radio signal. The antennas are fixed on the front panel of the
receiver, but may be placed in an horizontal position by means of a junction
present at their base.
Please, dedicate some minutes to read this instruction manual in order to quickly achieve
the best performances from this product.
For safety precautions, warranty and disposal, please refer to attached Section 2.

For further information about all A.N.T products catalog, please visit our website:

www.ant-sound.com

2 | DESCRIPTION

1 2 3 74 65 8 9 10

User manual | START 16 Series

4

11

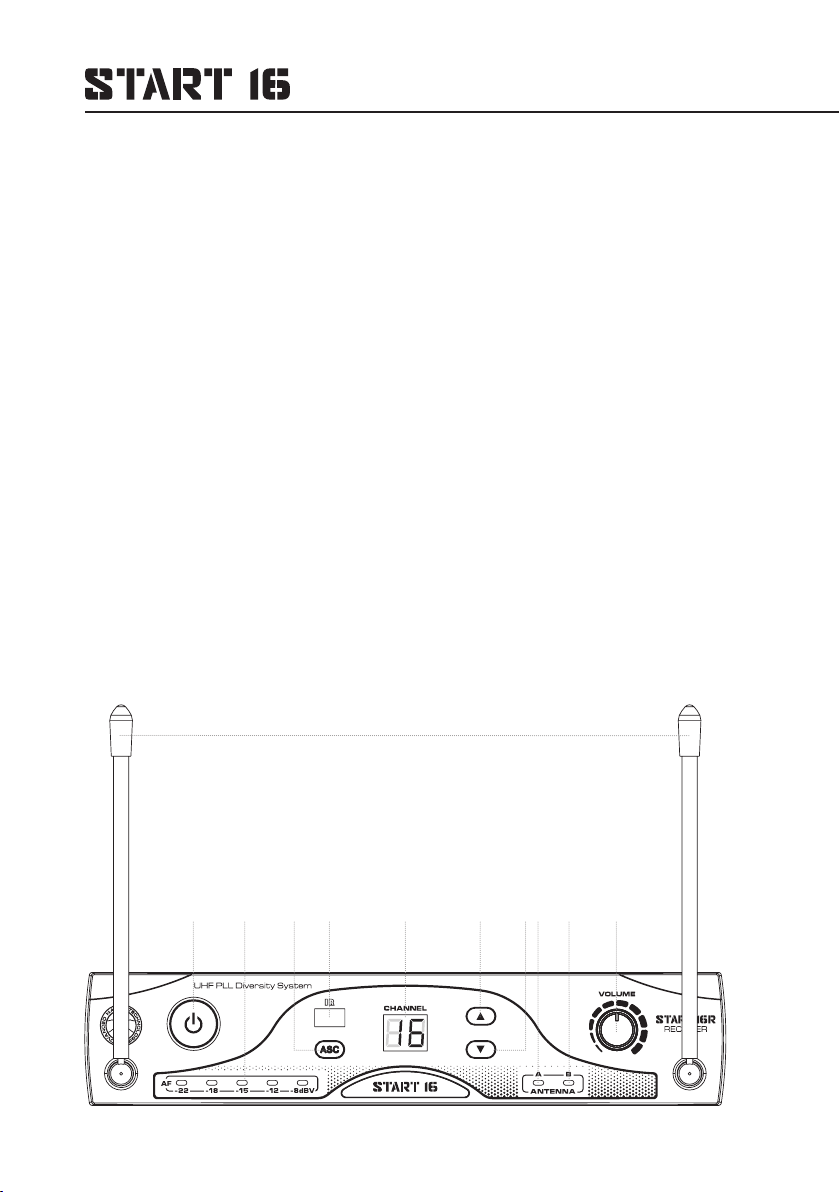

FRONT PANEL

2.1 | RECEIVER - START 16R

1 POWER
Press this button on receiver front panel for 1” to turn ON/OFF the unit.

2 AF LEVEL METER
It shows the audio signal level. Avoid that the red LED (the rightmost one)

remains lit continuously.

3 ASC
Press this button to achieve automatic channel (frequency) synchronization

via infrared.

4 IR WINDOW
It allows the synchronization of the channel (frequency) with the transmitter.

After pressing the ASC button, place the handheld microphone or beltpack
transmitter close to this window and wait for the selected channel to stop
flashing on the display. After the synchronization, the receiver’s display

islit steadily on the selected channel (frequency).

5 DISPLAY
It shows the number of the activated channel.

6 UP
Press this button to scroll and select channel number in ascending mode

from 01 to 16.

7 DOWN
Press this button to scroll and select channel number in descending mode

from 16 to 01.

8 ANTENNA A
This LED turns on automatically when the unit is receiving a better signal

from the antenna A.

9 ANTENNA B
This LED turns on automatically when the unit is receiving a better signal

from the antenna B.

10 VOLUME
It adjusts the output audio level.

11 ANTENNAS
For the best signal reception, please place the antennas in a vertical position.

START 16 Series | User manual

ENGLISH

5

Series

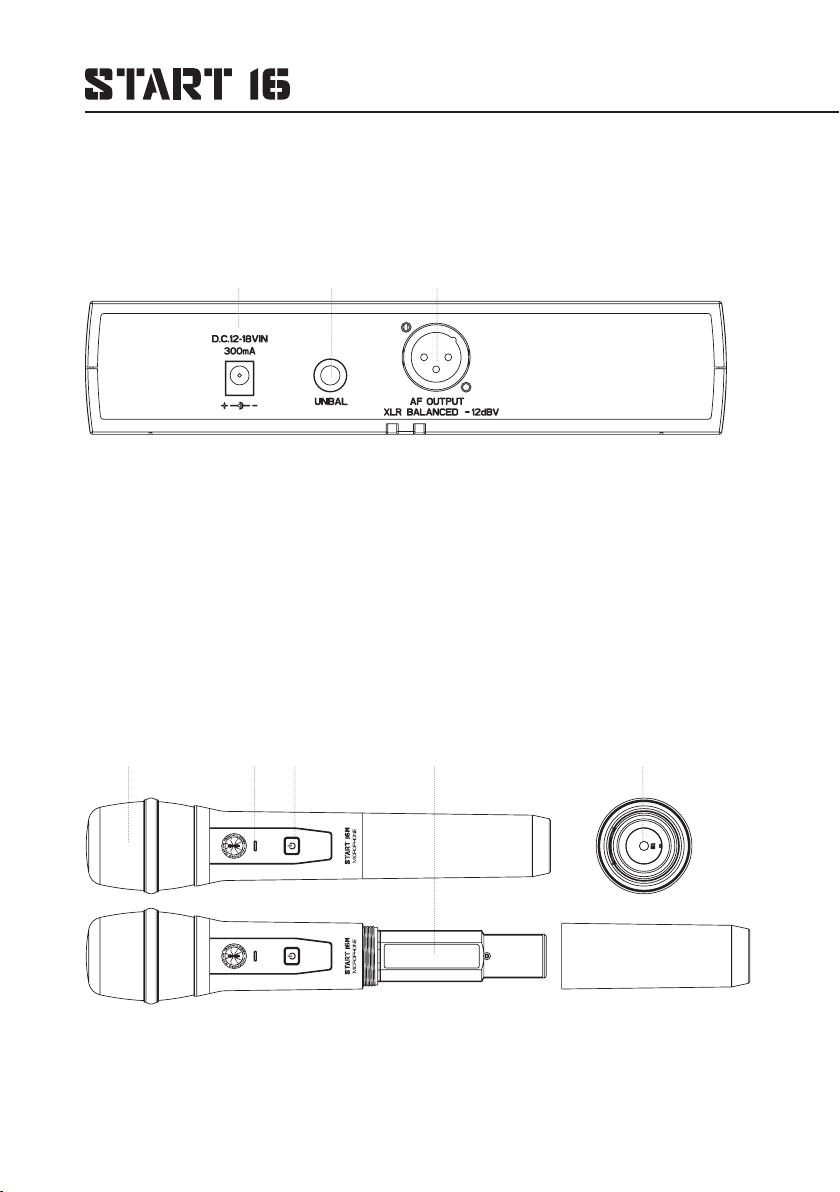

REAR PANEL

21 3

1 “DC 12-18V” POWER SOCKET
Connect to this socket only the supplied power supply.

2 UNBAL
Unbalanced audio output with 6,35mm (1/4”) jack. Connect this output into an

unbalanced input of your mixer.

3 AF OUTPUT
Balanced audio output with XLR-M socket. Connect this output into a balanced input

of your mixer.

2.2 | HANDHELD WIRELESS MICROPHONE - START 16M

21 3 4 5

1 GRILLE
It protects the microphone capsule from impacts and/or accidental falls and

itreduces the noise of the plosive.

User manual | START 16 Series

6

2 POWER ON AND BATTERY STATUS INDICATOR
GREEN: Transmitter activated (ON), charged batteries.

RED: Immediately replace the batteries.
WARNING: battery life is about 8 hours, but it may vary according to the

usage conditions.

3 ON/OFF
Press this button for 3” to turn on or off the wireless handheld microphone.

4 BATTERIES COMPARTMENT
To access the battery compartment unscrew the lid counterclockwise, and

screw the lid clockwise to close it. Remove the batteries from the receiver
when not in use for extended periods.

5 IR WINDOW
It allows the synchronization of the channel (frequency) with the receiver.

After pressing the ASC button, place the bottom of the wireless microphone

close to the IR window of START 16R receiver and wait for the selected
channel to stop flashing on the handheld display. After the synchronization,
the receiver’s display is lit steadily on the selected channel (frequency).

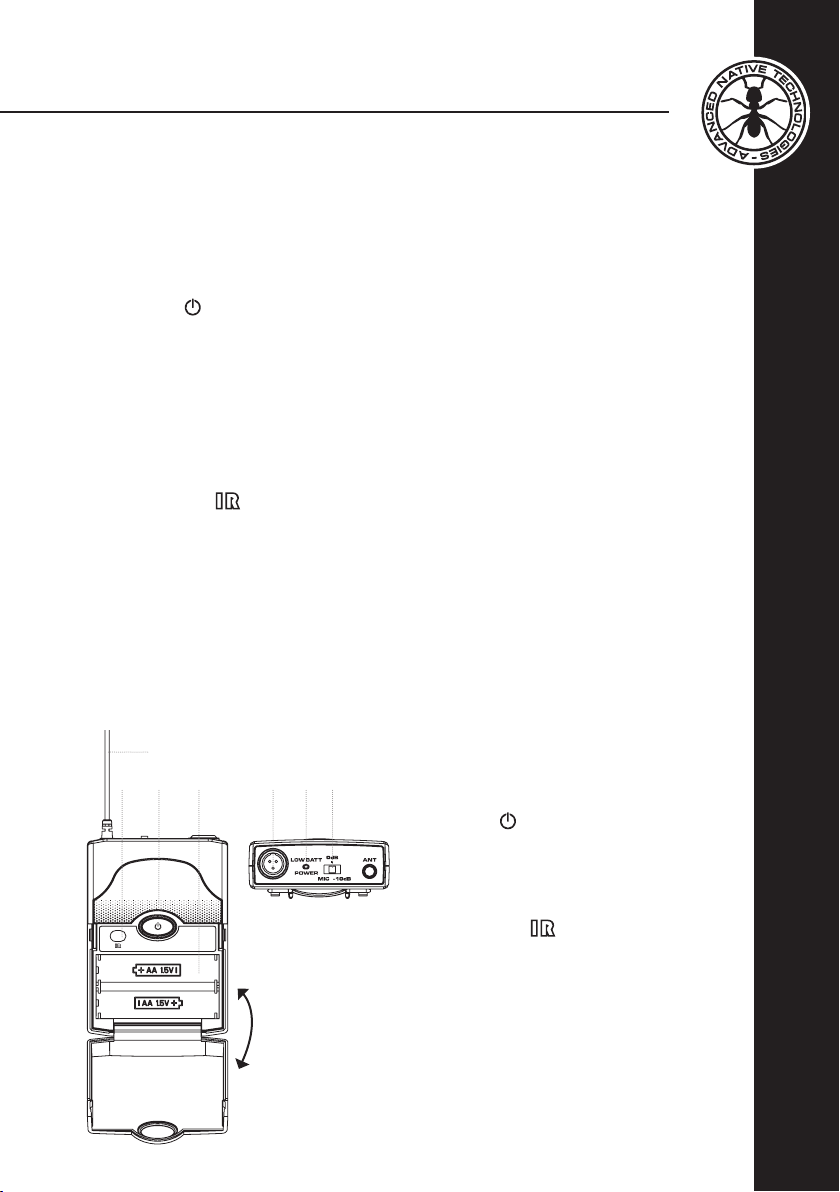

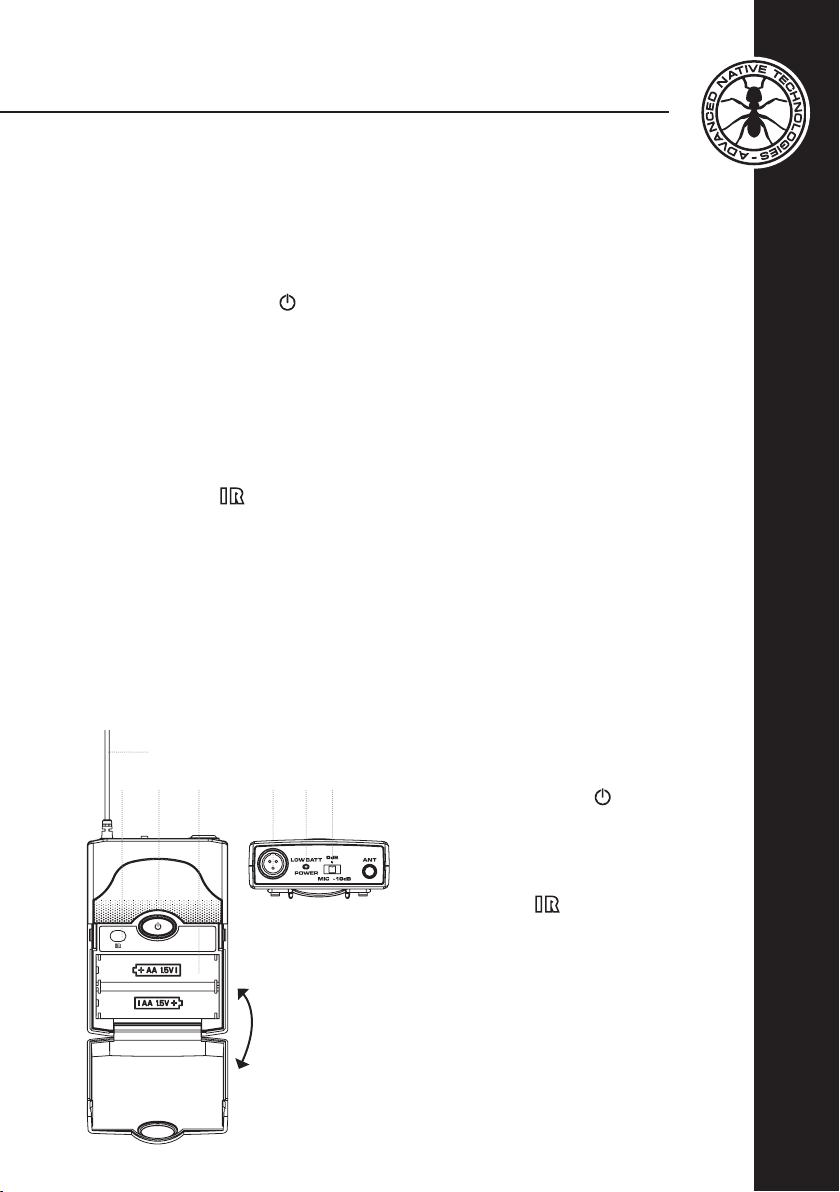

2.3 | BELTPACK TRANSMITTER - START 16B

1
23 7 54 6

1 ANTENNA
It allows the transmission of the

signal.

2 ON/OFF
Press this button for 3” to turn ON

or OFF the beltpack transmitter.

3 IR WINDOW
It allows the synchronization of

the channel (frequency) with the
receiver.

After pressing the ASC button,

place the beltpack transmitter
close to the IR window of START
16R receiver and wait for the
selected channel to stop flashing
on the handset display. After

ENGLISH

START 16 Series | User manual

7

Series

the synchronization, the receiver’s display is lit steadily on the selected channel
(frequency).

4 MINI XLR-M INPUT
Connected to this input the supplied PH-90 Headset or the signal of other sound

sources.

5 POWER ON AND BATTERY STATUS INDICATOR
GREEN: Transmitter activated (ON), charged batteries.

RED: Immediately replace the batteries.

6 GAIN SELECTOR
There are three different gain settings:

Mic: for supplied headset microphone and other microphones
0 dB: low output level instruments

-10dB: high output level instruments

7 BATTERIES COMPARTMENT
To replace the batteries, lightly press on the sides of the cover and lift forward. Take

out the old batteries, and insert two new batteries (respecting the compartment
icons) then close the lid. Remove the batteries from the receiver when not in use
for extended periods.

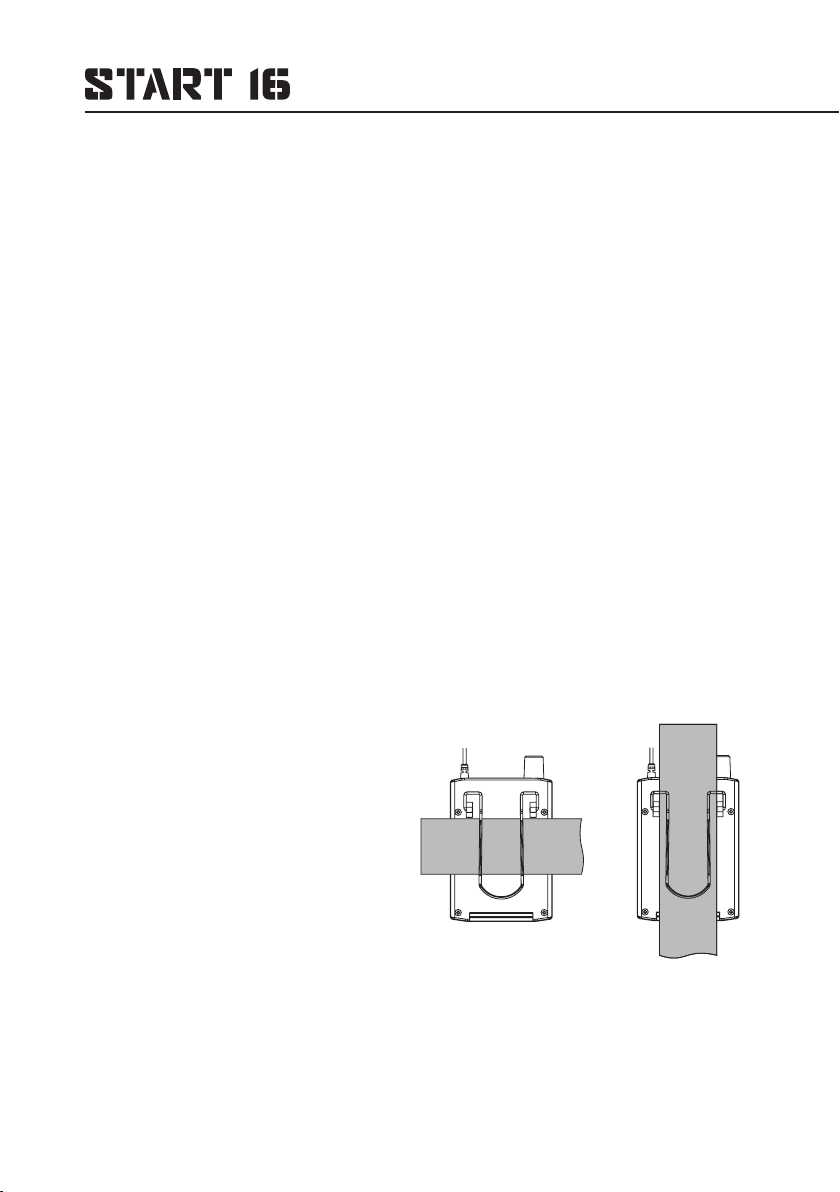

WEARING THE BELTPACK RECEIVER:

Clip the receiver to a belt or to the
shoulder strap of your guitar. For better
fastening reliability it’s preferable to

secure it as shown in the gure, then

fasten it in a way that the belt is tight
from the clip.

3 | TIPS FOR BETTER USE OF THE SYSTEM

• Aim the transmitter to the receiver to achieve a “direct visual contact” between

devices, without any interposed obstacle.

• Avoid placing the receiver near metal objects/surfaces or close to digital equipment

(CD players, computers, etc.).

User manual | START 16 Series

8

• Place the receiver in such a way that is far from a wall and that is at least

1 meter (about 3 feet) above the floor.

• Cell phones, two-way radio equipment or similar devices may disturb

the radio transmission between the transmitter and the receiver, so they
should not be used close to the transmission system.

4 | TROUBLESHOOTING

PROBLEM LEDS SOLUTION

No sound or very
low sound level.

Power LED turned off.

Receiver RF LED turned on.

Receiver RF LED turned on.
Transmitter LED turned on.

Batteries status LED is red. Replace batteries.

Distortion or unwanted
interferences.

Increasing distortions.

Great intensity difference
when the same source
is via cable, or in case of
connection with other
guitars or microphones.

Receiver ON/OFF
LED turned off.

Receiver RF LED
turned on.

Batteries status
LED is red.

Make sure the unit is properly
connected.

Make sure the power supply is
properly connected to the receiver.

Raise the volume.
Raise gain on transmitter.
Check the connections between

receiver and amplier or mixer.

Don’t place the receiver close to
metallic objects.
Check that the transmission
space (“visual contact”) between
transmitter and receiver is free.
Approached the transmitter to the
receiver.
Make sure the transmitter and
receiver share the same frequency.

Remove possible sources of
interference such as CD players,
computers, digital broadcast
sources, etc.

Replace batteries.

Set properly the transmitter gain
selector and the receiver volume.

ENGLISH

START 16 Series | User manual

9

Series

5 | TECHNICAL SPECIFICATIONS

RECEIVER - START 16R

Type Diversity
Modulation FM
Available frequency bands 823-832MHz (B6) / 863-865MHz (B7)
Channels 16
Antennas x 2, adjustable and xed on front panel
Frequency response 60Hz - 15.000Hz (±3dB)
Transmission optimisation Pilot tone
THD <1%
Audio outputs Balanced XLR, unbalanced 6,35mm (1/4”) jack
Balanced output level + 10dBu
Controls Power, channel up, channel down, ASC, volume
Indicators Channel number, antenna A/B, 5 LEDs level
Dimensions (W x H x D) 212 x 44 x 115 mm (8.34” x 4.52” x 1.73”)
Weight 400 g (0.4 oz.)

HANDHELD MICROPHONE - START 16M

Modulation FM
Available frequency bands 823-832MHz (B6) / 863-865MHz (B7)
Channels 16
Type Dynamic
Polarity Cardioid
Frequency response 60Hz - 15.000Hz (±3dB)
Output power 5.19mW
Controls ON/OFF
Indicators Power and battery status
Power supply 2 AA 1.5 Volts batteries
Operating time >10h with alkaline batteries
Length 254 mm (10”)
Max diameter 52.5 mm (2.06”)
Weight 250 g (0.25 oz)

User manual | START 16 Series

10

BELTPACK TRANSMITTER - START 16B

Modulation FM
Available frequency bands 823-832MHz (B6) / 863-865MHz (B7)
Channels 16
Input DC powered Mini-XLR for PH-90 Headset
Frequency response 60Hz - 15.000Hz (±3dB)
Output power 5.19mW
Controls Gain (3 steps), ON / Standby / OFF
Indicators Power and battery status
Power supply 2 AA 1.5 Volts batteries
Operating time >10h with alkaline batteries
Dimensions (W x H x D) 64 x 90 x 23 mm (2.51” x 0.91” x 3.54”)
Weight 80 g (0.08 oz)

START 16 Series | User manual

ENGLISH

11

Serie

INDICE

1 | Introduzione 14
2 | Descrizione 14

2.1 | Ricevitore 15

2.2 | Radiomicrofono a mano 16

2.3 | Trasmettitore beltpack 17
3 | Consigli per una migliore utilizzazione del sistema 18
4 | Soluzione dei problemi 19
5 | Dati tecnici 20
6 | Note 52

G

D

C

Manuale d’uso | Serie START 16

12

E

F

A

B

CONTENUTO DELL’IMBALLO

START 16 HDM
Versione con Microfono a mano

• 1x START 16R ricevitore da tavolo con antenne incor

-

porate - A

• 1x

START 16M radiomicrofono con capsula dinamica

- B

• 1x Alimentatore esterno - C

• 1x Cavo audio jack 6,35mm (1/4”) sbilanciato - D

• 2x Batterie stilo 1.5 Volts AA - E

• 1x Manuale d’uso - Sezione 1

• 1x Manuale d’uso - Sezione 2

START 16 BHS

Versione con trasmettitore Beltpack e Microfono
ad archetto

• 1x START 16R ricevitore da tavolo con antenne incor

-

porate - A

• 1x START 16B trasmettitore beltpack con antenna in-

corporata - F

• 1x PH-90 microfono ergonomico ad archetto - G

• 1x Alimentatore esterno - C

• 1x Cavo audio jack 6,35mm (1/4”) sbilanciato- D

• 2x Batterie stilo 1.5 Volts AA - E

• 1x Manuale d’uso - Sezione 1

• 1x Manuale d’uso - Sezione 2

Le avvertenze nel presente manuale devono essere osservate
congiuntamente al “Manuale d’uso - Sezione 2”.

Serie START 16 | Manuale d’uso

ITALIANO

13

Serie

1 | INTRODUZIONE

Grazie per aver acquistato un prodotto A.N.T – Advanced Native Technologies!
Nei radiomicrofoni “PLL Diversity” START 16 abbiamo profuso la nostra passione
ed il nostro background maturato nel corso degli anni per offrirvi un prodotto
che soddisfi le vostre esigenze e mantenga la sua qualità nel tempo.
I sistemi radio START 16 operano nella banda UHF e dispongono di 16 canali
(frequenze). Potete scegliere la frequenza con i pulsanti o via infrarosso tramite
il comando ASC.
I ricevitori START 16R di entrambe le versioni adottano la tecnologia Diversity,
cioè sono dotati di due antenne A/B separate che usano per selezionare in ogni
istante il miglior segnale radio. Le antenne sono fisse sul frontalino del ricevitore
ma possono essere collocate nella posizione orizzontale per mezzo di uno snodo
presente alla loro base.
Ritagliatevi qualche minuto per leggere questo manuale di istruzioni in modo tale da
ottenere il massimo delle prestazioni da questo prodotto.

Per ulteriori informazioni su tutti i prodotti del catalogo A.N.T consultate il nostro sito:

www.ant-sound.com

2 | DESCRIZIONE

1 2 3 74 65 8 9 10

Manuale d’uso | Serie START 16

14

11

PANNELLO ANTERIORE

2.1 | RICEVITORE - START 16R

1 PULSANTE DI ACCENSIONE
Premete per 1” questo pulsante sul pannello frontale del ricevitore per

accendere o spegnere l’apparecchio.

2 INDICATORE DI LIVELLO AF
Indica il livello del segnale audio in ricezione. Evitate che il led rosso (quello

più a destra) resti acceso in modo continuo.

3 ASC
Premete questo tasto per la sincronizzazione automatica tramite infrarossi

del canale (frequenza) di ricetrasmissione.

4 FINESTRA IR
Permette la sincronizzazione del canale (frequenza) con il trasmettitore.

Dopo aver premuto il tasto ASC, posizionate il microfono a mano o

trasmettitore tascabile in corrispondenza di questa nestra e attendete

che il canale selezionato smetta di lampeggiare sul display del ricevitore.

A sincronizzazione avvenuta il display del ricevitore si ssa sul canale

(frequenza) selezionato.

5 DISPLAY
Indica il numero del canale attivato.

6 FRECCIA IN SU
Premete questo pulsante per scorrere e selezionare i canali in modo

crescente da 01 a 16.

7 FRECCIA IN GIÙ
Premete questo pulsante per scorrere e selezionare i canali in modo

decrescente da 16 a 01.

8 ANTENNA A
Questo LED si illumina automaticamente quando l’apparecchio riceve un

segnale migliore dall’antenna A.

9 ANTENNA B
Questo LED si illumina automaticamente quando l’apparecchio riceve un

segnale migliore dall’antenna B.

10 VOLUME
Questa manopola permette il controllo del livello audio in uscita.

Serie START 16 | Manuale d’uso

ITALIANO

15

Serie

11 ANTENNE
Collocate le antenne in posizione verticale per una buona ricezione del segnale.

PANNELLO POSTERIORE

21 3

1 ALIMENTAZIONE “DC 12-18V”
Collegate a questo ingresso esclusivamente l’alimentatore in dotazione.

2 UNBAL
Uscita audio sbilanciata con connettore jack da 6,35mm (1/4”). Collegate questa

uscita ad un ingresso sbilanciato del vostro mixer.

3 AF OUTPUT
Uscita audio bilanciata con connettore XLR-M. Collegate questa uscita ad un ingresso

bilanciato del vostro mixer.

2.2 | RADIOMICROFONO A MANO - START 16M

21 3 4 5

1 GRIGLIA
Protegge la capsula microfonica da urti e/o cadute accidentali e riduce il rumore

delle labiali..

Manuale d’uso | Serie START 16

16

2 INDICATORE POWER ON E STATO DELLA BATTERIA
VERDE: Trasmettitore acceso (ON), batterie cariche.

ROSSO: Sostituite immediatamente le batterie.
ATTENZIONE: a durata delle batterie è di circa 8h ma varia a seconda

delle condizioni di utilizzo del trasmettitore.

3 ON/OFF
Premete questo pulsante per 3” per accendere o spegnere il radiomicrofono.

4 VANO BATTERIE
Per accedere al vano batterie svitate il coperchio il senso antiorario

e avvitatelo in senso orario per chiuderlo. Rimuovete le batterie dal
trasmettitore in caso di non utilizzo per periodi prolungati.

5 FINESTRA IR
Permette la sincronizzazione del canale (frequenza) con il ricevitore.

Dopo aver premuto il tasto ASC, posizionate il fondo del radiomicrofono

in corrispondenza della nestra IR posta sul ricevitore START 16R e
attendete che il canale selezionato smetta di lampeggiare sul display del
ricevitore.

A sincronizzazione avvenuta il display del ricevitore si ssa sul canale

(frequenza) selezionato.

2.3 | TRASMETTITORE BELTPACK - START 16

1
23 7 54 6

1 ANTENNA
Consente la trasmissione del

segnale.

2 ON/OFF
Premete questo pulsante per

3” per accendere o spegnere il
trasmettitore beltpack.

3 FINESTRA IR

Permette la sincronizzazione

del canale (frequenza) con il
ricevitore. Dopo aver premuto
il tasto ASC, posizionate
il trasmettitore tascabile in

corrispondenza della nestra IR

posta sul ricevitore START 16R e

Serie START 16 | Manuale d’uso

ITALIANO

17

Serie

attendete che il canale selezionato smetta di lampeggiare sul display del ricevitore.

A sincronizzazione avvenuta il display del ricevitore si ssa sul canale (frequenza)

selezionato.

4 INGRESSO MINI XLR-M
Collegate a questo ingresso l’Headset PH-90 in dotazione o il segnale di altre

sorgenti sonore.

5 INDICATORE POWER ON E STATO BATTERIA
VERDE: Trasmettitore acceso (ON), batterie cariche.

ROSSO: Sostituite immediatamente le batterie.

6 SELETTORE DI GUADAGNO
Sono possibili tre impostazioni diverse del guadagno:

Mic: per il microfono ad archetto fornito in dotazione ed altri microfoni
0 dB: strumenti con basso livello di uscita

-10dB: strumenti con forte livello di uscita

7 VANO BATTERIA
Per sostituire le batterie, premete leggermente sui lati del coperchio e sollevate in

avanti. Estraete le batterie scariche ed inseritene due nuove (rispettando la gura

nel comparto) poi chiudete il coperchio. Rimuovete le batterie dal trasmettitore in
caso di non utilizzo per periodi prolungati.

FISSARE IL TRASMETTITORE BELT PACK:

Agganciate il ricevitore ad una cinta
o alla tracolla della chitarra. Per una
migliore stabilità è preferibile assicurarlo

come mostrato nella gura, inlandolo

completamente in modo tale che la cinta
sia stretta dalla clip.

3 | CONSIGLI PER UNA MIGLIORE UTILIZZAZIONE DEL SISTEMA

• Orientate il trasmettitore verso il ricevitore in modo che ci sia “contatto visuale diretto”

tra i dispositivi, senza alcun ostacolo frapposto.

Manuale d’uso | Serie START 16

18

• Non collocate il ricevitore vicino a oggetti/superci metalliche o vicino ad

apparecchi digitali (lettori CD, computer, ecc.).

• Collocate il ricevitore in modo tale che non stia vicino ad una parete e che

sia ad almeno 1m di altezza dal pavimento.

• Telefoni cellulari, apparecchiature radio bidirezionali o apparecchi simili

possono disturbare il collegamento radio tra il trasmettitore e il ricevitore,
pertanto non devono essere utilizzati vicino al sistema di trasmissione.

4 | SOLUZIONE DEI PROBLEMI

PROBLEMA SPIE LUMINOSE SOLUZIONE

Nessun suono o suono
troppo basso.

LED Power spento.

Spia RF del ricevitore
accesa.

Spia RF del ricevitore
accesa.
Trasmettitore con spia
accesa.

Spia rossa dello stato delle
batterie.

Distorsioni o interferenze
indesiderate.

Distorsioni crescenti.

Netta differenza di intensità
quando il collegamento
della stessa sorgente
avviene tramite cavo o in
caso di collegamento di
altre chitarre o microfoni.

Spia ON/OFF
del trasmettitore
spenta.

Spia RF del
ricevitore accesa.

Spia rossa dello
stato delle batterie.

Assicuratevi che l’apparecchio sia
collegato correttamente.

Assicuratevi che l’alimentatore sia
collegato correttamente al ricevitore.

Alzate il volume. Alzate il valore di
guadagno sul trasmettitore.
Controllate i collegamenti tra il

ricevitore e l’amplicatore o il mixer.

Non collocate il ricevitore vicino ad

oggetti metallici. Vericate che lo

spazio di trasmissione (“contatto
visivo”) tra trasmettitore e ricevitore
sia libero. Avvicinate il trasmettitore
al ricevitore. Assicuratevi che
trasmettitore e ricevitore condividano
la stessa frequenza.

Sostituite le batterie.

Eliminate possibili fonti di
interferenza come ad esempio lettori
CD, computer, fonti di trasmissione
digitali, ecc.

Sostituite le batterie.

Impostate il valore di guadagno
sul trasmettitore e il volume del
ricevitore in modo adeguato.

ITALIANO

Serie START 16 | Manuale d’uso

19

Serie

5 | DATI TECNICI

RICEVITORE - START 16R

Tipo Diversity
Modulazione FM
Bande di frequenze disponibili 823-832MHz (B6) / 863-865MHz (B7)
Canali 16
Antenne x 2, snodabili e ssate al telaio frontale
Risposta in frequenza 60Hz - 15.000Hz (±3dB)
Ottimizzazione della trasmissione Tono pilota
THD <1%
Uscite audio Bilanciata XLR, sbilanciata jack da 6,35 mm
Livello uscita bilanciata + 10dBu
Controlli Power, Canale su, Canale giù, ASC, Volume
Indicatori Numero del canale, Antenna A/B, Livello con 5 led
Dimensioni (L x H x P) 212 x 44 x 115 mm
Peso 400 g

RADIOMICROFONO A MANO - START 16M

Modulazione FM
Bande di frequenze disponibili 823-832MHz (B6) / 863-865MHz (B7)
Canali 16
Tipo Dinamico
Ripresa Cardioide
Risposta in frequenza 60Hz - 15.000Hz (±3dB)
Potenza in uscita 5.19mW
Controlli ON/OFF
Indicatori Stato e condizione della batteria
Alimentazione 2 batterie AA 1.5 Volt
Durata >10h con batterie alcaline
Lunghezza 254 mm
Diametro max 52.5 mm
Peso 250 g

Manuale d’uso | Serie START 16

20

TRASMETTITORE BELTPACK - START 16B

Modulazione FM
Bande di frequenze disponibili 823-832MHz (B6) / 863-865MHz (B7)
Canali 16
Ingresso Mini-XLR con alimentazione per Headset PH-90
Risposta in frequenza 60Hz - 15.000Hz (±3dB)
Potenza in uscita 5.19mW
Controlli Gain (3 livelli), ON / STANDBY / OFF
Indicatori Stato e condizione della batteria
Alimentazione 2 batterie AA 1.5 Volt
Durata >10h con batterie alcaline
Dimensioni (L x H x P) 64 x 90 x 23 mm
Peso 80 g

Serie START 16 | Manuale d’uso

ITALIANO

21

Serie

ÍNDICE

1 | Introducción 24
2 | Descripción 24

2.1 | Receptor - START 16R 25

2.2 | Micrófono de mano - START 16M 26

2.3 | Transmisor beltpack - START 16 27
3 | Consejos para optimizar el uso del sistema 28
4 | Solución de problemas 29
5 | Datos técnicos 30
6 | Notas 52

G

D

Manual de uso | Serie

22

C

START 16

E

F

A

B

CONTENIDO DEL EMBALAJE

START 16 HDM
Versión con micrófono de mano

• 1 START 16R receptor de sobremesa con antenas incor

-

poradas - A

• 1

START 16M micrófono con cápsula dinámica

- B

• 1 Alimentador exterior - C

• 1 Cable audio jack 6,35 mm (1/4”) desequilibrado - D

• 2 Pilas 1.5 V AA - E

• 1 Manual de uso - Sección 1

• 1 Manual de uso - Sección 2

START 16 BHS

Versión con transmisor Beltpack y micrófono
de diadema

• 1 START 16R receptor de sobremesa con antenas incor

-

poradas - A

• 1 START 16B transmisor Beltpack con antena incorpora-

da - F

• 1 PH-90 micrófono ergonómico de diadema - G

• 1 Alimentador exterior - C

• 1x Cable audio jack 6,35 mm (1/4”) desequilibrado - D

• 2 Pilas 1.5 V AA - E

• 1 Manual de uso - Sección 1

• 1 Manual de uso - Sección 2

Respetar las advertencias de este manual y los contenidos
del “Manual de uso - Sección 2”.

Serie START 16

| Manual de uso 23

ESPAÑOL

Serie

1 | INTRODUCCIÓN

¡Gracias por haber comprado un producto A.N.T – Advanced Native Technologies!
Los micrófonos “PLL Diversity” START 16 son fruto de la pasión y la experiencia
alcanzada a lo largo de los años para ofrecerle un producto capaz de satisfacer sus
existencias y garantizar la calidad a lo largo del tiempo.
Los sistemas de radio START 16 utilizan la banda UHF y tienen 16 canales (frecuencias).
Puede elegir la frecuencia con los botones o mediante infrarrojos con el mando ASC.
Los receptores START 16R de ambas versiones utilizan la tecnología Diversity, es decir,
incorporan dos antenas A/B separadas que seleccionan la señal de radio de mayor

calidad en cada instante. Las antenas están jadas en el frontal del receptor, pero se

pueden colocar en posición horizontal gracias a su base articulada.
Dedique unos minutos a leer este manual de instrucciones para aprovechar al máximo
las prestaciones de este producto.

Para más información sobre los productos del catálogo A.N.T, consulte nuestra página
web:

www.ant-sound.com

2 | DESCRIPCIÓN

Manual de uso | Serie

24

11

PANEL DELANTERO

1 2 3 74 65 8 9 10

START 16

2.1 | RECEPTOR - START 16R

1 BOTÓN DE ENCENDIDO
Pulse durante 1” este botón del panel frontal del receptor para encender

o apagar el aparato.

2 INDICADOR DE NIVEL AF
Indica el nivel de la señal de audio en recepción. Evite que el led rojo

(elúltimo de la derecha) permanezca siempre encendido.

3 ASC
Pulse esta tecla para activar la sincronización automática por infrarrojos

del canal (frecuencia) transpondedor.

VENTANA IR

4
Permite sintonizar el canal (frecuencia) con el transmisor.

Pulse la tecla ASC y coloque el micrófono de mano o el transmisor de bolsillo

en correspondencia de esta ventana y espere a que el canal seleccionado
deje de parpadear en la pantalla del receptor. Al terminar la sincronización,
la pantalla del receptor muestra el canal (frecuencia) seleccionado.

PANTALLA

5

Indica el número del canal activado.

6 FLECHA ARRIBA
Pulse este botón para recorrer y seleccionar los canales hacia arriba

de01a 16.

7 FLECHA ABAJO

Pulse este botón para recorrer y seleccionar los canales hacia abajo

de16a01.

8 ANTENA A

Este led se ilumina automáticamente cuando el aparato recibe una señal

de mayor calidad a través de la antena A.

9 ANTENA B

Este led se ilumina automáticamente cuando el aparato recibe una señal

de mayor calidad a través de la antena B.

10 VOLUMEN

Este mando permite ajustar el volumen de la salida de audio.

Serie START 16

| Manual de uso 25

ESPAÑOL

Serie

11 ANTENAS

Coloque las antenas en posición vertical para optimizar la recepción de la señal.

PANEL TRASERO

21 3

1 ALIMENTACIÓN “12 - 18 VCC”
Conecte únicamente en esta salida el alimentador incluido en la dotación.

2 UNBAL
Salida de audio desequilibrada con conector jack de 6,35 mm (1/4”). Conecte esta

salida a una entrada desequilibrada del mezclador.

3 AF OUTPUT
Salida de audio equilibrada con conector XLR-M. Conecte esta salida a una entrada

equilibrada del mezclador.

2.2 | MICRÓFONO DE MANO - START 16M

21 3 4 5

1 REJILLA
Protege la cápsula del micrófono contra los golpes y las caídas y reduce el ruido

labial.

Manual de uso | Serie

26

START 16

2 INDICADOR POWER ON Y ESTADO DE LA PILA

VERDE: Transmisor encendido (ON), pilas cargadas.

ROJO: Cambie inmediatamente las pilas.
ATENCIÓN: las pilas duran aproximadamente 8 h pero dicho tiempo

puede variar en función de las condiciones de uso del transmisor.

3 ON/OFF

Pulse este botón durante 3” para encender o apagar el micrófono.

4

COMPARTIMENTO DE LAS PILAS

Desenrosque la tapa hacia la izquierda para abrir el compartimento delas

pilas y enrósquelo hacia la derecha para cerrarlo. Extraiga las baterías
del transmisor cuando no lo vaya a utilizar durante un periodo de tiempo
prolongado.

5

VENTANA IR

Permite sintonizar el canal (frecuencia) con el receptor.

Pulse la tecla ASC, coloque el fondo del micrófono en correspondencia

con la ventana IR del receptor START 16R y espere hasta que el canal
seleccionado deje de parpadear en la pantalla del receptor.

Al terminar la sincronización, la pantalla del receptor muestra el canal

(frecuencia) seleccionado.

2.3 | TRANSMISOR BELTPACK - START 16

1
23 7 54 6

1 ANTENA
Transmite la señal.

2 ON/OFF
Pulse este botón durante 3” para

encender o apagar el transmisor
beltpack.

3 VENTANA IR

Permite sintonizar el canal

(frecuencia) con el receptor. Pulse
la tecla ASC, coloque el transmisor
de bolsillo en correspondencia
con la ventana IR del receptor
START 16R y espere hasta que
el canal seleccionado deje de

Serie START 16

| Manual de uso 27

ESPAÑOL

Serie

parpadear enla pantalla del receptor. Al terminar la sincronización, la pantalla
delreceptor muestra el canal (frecuencia) seleccionado.

4 ENTRADA MINI XLR-M
Conecte a esta entrada la Headset PH-90 incluida en la dotación o la señal de otras

fuentes de sonido.

5 INDICADOR POWER ON Y ESTADO DE LA PILA

VERDE: Transmisor encendido (ON), pilas cargadas.

ROJO: Cambie inmediatamente las pilas.

6 SELECTOR DE GANANCIA
Existen tres ajustes de ganancia:

Mic: para el micrófono de diadema incluido en la dotación y otros micrófonos
0 dB: instrumentos con bajo nivel de salida

-10 dB: instrumentos con alto nivel de salida

7 COMPARTIMENTO DE LAS PILAS
Para cambiar las pilas, pulse ligeramente a los lados de la tapa y levántela hacia delante.

Extraiga las pilas descargadas, coloque las nuevas respetando las instrucciones

de la gura del compartimento y cierre la tapa. Extraiga las baterías del transmisor

cuando no lo vaya a utilizar durante un periodo de tiempo prolongado.

FIJACIÓN DEL TRANSMISOR BELT PACK:

Enganche el receptor a una cinta o ala

correa de la guitarra. Para aumentar

laestabilidad, se aconseja jarlo como

muestra la figura, introduciéndolo

afondo de manera que la cinta quede

encajada en el clip.

3 | CONSEJOS PARA OPTIMIZAR EL USO DEL SISTEMA

• Oriente el transmisor hacia el receptor de manera que haya un “contacto visual

directo” entre los dispositivos, sin obstáculos entre medias.

Manual de uso | Serie

28

START 16

• No coloque el receptor cerca de objetos ni supercies metálicas u otros

aparatos digitales (lectores de CD, ordenadores, etc.).

• Coloque el receptor de manera que no haya paredes cerca y se encuentre

a al menos 1 m del suelo.

• Los teléfonos móviles y los equipos de radio bidireccionales o similares

pueden interferir en la conexión radio entre el transmisor y el receptor y,
por ello, no se deben utilizar cerca del sistema de transmisión.

4 | SOLUCIÓN DE PROBLEMAS

PROBLEMA

No hay sonido o es demasia
do bajo.

Led Power apagado.

Testigo RF del receptor
encendido.

Testigo RF del receptor
encendido.
Transmisor con testigo
encendido.

Testigo rojo de estado delas

pilas.

Distorsión o interferencias
parásitas.

Distorsión creciente.

Gran diferencia de intensidad
cuando la conexión de una
misma fuente se realiza
a través de un cable o en
caso de conexión de otras
guitarras o micrófonos.

-

TESTIGOS
LUMINOSOS

Testigo ON/OFF del
transmisor apagado.

Testigo RF del
receptor encendido.

Testigo rojo del
estado de las pilas.

SOLUCIÓN

Asegúrese de que el aparato esté

conectado correctamente.

Asegúrese de que el alimentador

esté conectado correctamente al
receptor.

Suba el volumen. Aumente la
ganancia en el transmisor.
Controle las conexiones entre

el receptor y el amplicador o el

mezclador.
No coloque el receptor cerca

deobjetos metálicos. Asegúrese

de que el espacio de transmisión
(“contacto visual”) entre el
transmisor y el receptor esté libre
de objetos. Aproxime el transmisor

al receptor. Asegúrese de que el

transmisor y el receptor compartan
la misma frecuencia.

Cambie las pilas.

Elimine posible fuentes de
interferencia como, por ejemplo, los
lectores de CD, los ordenadores, las
fuentes de transmisión digitales, etc.

Cambie las pilas.

Ajuste la ganancia en el transmisor
y el volumen del receptor de manera
correcta.

ESPAÑOL

Serie START 16

| Manual de uso 29

Serie

5 | DATOS TÉCNICOS

RECEPTOR - START 16R

Tipo Diversidad
Modulación FM
Bandas de frecuencias disponibles 823-832MHz (B6) / 863-865MHz (B7)
Canales 16
Antenas 2 orientables y jadas al bastidor frontal
Respuesta en frecuencia 60 Hz - 15.000 Hz (±3 dB)
Optimización de la transmisión Tono piloto
THD <1%
Salidas de audio Equilibrada XLR y desequilibrada jack de 6,35 mm
Nivel de salida equilibrada +10 dBu
Controles Encendido, subir canal, bajar canal, ASC y volumen
Indicadores Número de canal, antena A/B y nivel con 5 ledes
Dimensiones (L x H x P) 212 x 44 x 115 mm
Peso 400 g

MICRÓFONO DE MANO - START 16M

Modulación FM
Bandas de frecuencias disponibles 823-832MHz (B6) / 863-865MHz (B7)
Canales 16
Tipo Dinámico
Recuperación Cardioide
Respuesta en frecuencia 60 Hz - 15.000 Hz (±3 dB)
Potencia en salida 5.19mW
Controles ON/OFF
Indicadores Estado y condición de la pila
Alimentación 2 pilas AA 1.5 V
Duración >10 h con pilas alcalinas
Longitud 254 mm
Diámetro máx. 52.5 mm
Peso 250 g

Manual de uso | Serie

30

START 16

TRANSMISOR BELTPACK - START 16B

Modulación FM
Bandas de frecuencias disponibles 823-832MHz (B6) / 863-865MHz (B7)
Canales 16
Entrada Mini-XLR con alimentación para Headset PH-90
Respuesta en frecuencia 60 Hz - 15.000 Hz (±3 dB)
Potencia en salida 5.19mW
Controles Ganancia (3 niveles), ON / STANDBY / OFF
Indicadores Estado y condición de la pila
Alimentación 2 pilas AA 1.5 V
Duración >10 h con pilas alcalinas
Dimensiones (L x H x P) 64 x 90 x 23 mm
Peso 80 g

Serie START 16

| Manual de uso 31

ESPAÑOL

Serie

INHALTSVERZEICHNIS

1 | Einführung 34
2 | Beschreibung 34

2.1 | Receiver – START 16R 35

2.2 | Handmikrofon – START 16M 36

2.3 | Beltpack-Sender – START 16 37
3 | Tipps zur optimalen Nutzung des Systems 38
4 | Troubleshooting 39
5 | Technische Daten 40
6 | Notizen 52

G

D

Bedienungsanleitung | Serie

32

C

START 16

E

F

A

B

PACKUNGSINHALT

START 16 HDM
Version mit Handmikrofon

• 1 Receiver vom Typ START 16R mit integrierten Anten

-

nen – A

• 1

START 16M dynamisches Handmikrofon

– B

• 1 externe Stromversorgung – C

• 1 Audio-Klinkenkabel 6,35 mm (1/4”) mit asymmetrischer

Signalführung – D

• 2 Stück 1,5 Volt-Batterien, Typ AA – E

• 1 Bedienungsanleitung – Abschnitt 1

• 1 Bedienungsanleitung – Abschnitt 2

START 16 BHS

Version mit Beltpack-Sender und Headset­ Mikrofon

• 1 Receiver vom Typ START 16R mit integrierten Anten

-

nen – A

• 1 Sender TART 16B mit integrierter Antenne – F

• 1ergonomisches Headset-Mikrofon PH-90 – G

• 1 externe Stromversorgung – C

• 1 Audio-Klinkenkabel 6,35 mm (1/4”) mit asym-

metrischer Signalführung – D

• 2 Stück 1,5 Volt-Batterien, Typ AA – E

• 1 Bedienungsanleitung – Abschnitt 1

• 1 Bedienungsanleitung – Abschnitt 2

Die Hinweise in der vorliegenden Bedienungsanleitung sind
ebenso zu befolgen wie die in der „Bedienungsanleitung–
Abschnitt 2“.

Serie START 16

| Bedienungsanleitung

33

DEUTSCH

Serie

1 | EINFÜHRUNG

Danke, dass Sie ein Produkt von A.N.T – Advanced Native Technologies erworben haben!
In unseren Mikrofonen vom Typ „PLL Diversity“ START 16 spiegeln sich unsere große
Technik-Begeisterung und unsere über Jahre erworbene Erfahrung wider. Sie erhalten
daher ein Produkt, das hohen Ansprüchen gerecht wird und jahrelang hochwertige
Leistung liefert.
Systeme vom Typ START 16 werden im UHF-Bereich eingesetzt und verfügen über

16Kanäle (Frequenzen). Die Wahl der Betriebsfrequenz erfolgt über entsprechende

Buttons oder per Infrarot mithilfe der ASC-Funktion.
Beide Versionen des Receivers vom Typ START 16R setzen Diversity-Technologie ein,
d.h. sie sind mit zwei separaten A/B-Antennen ausgestattet, die jederzeit das optimale

Funksignal auswählen. Die Antennen sind am Front-Panel des Receivers befestigt, lassen

sich aufgrund des an ihrer Basis angebrachten Gelenks aber auch horizontal anbringen.
Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen,
damit Sie dieses Produkt optimal nutzen können.

Weitere Informationen über alle Produkte des Katalogs von A.N.T nden Sie auf unserer
Website:

www.ant-sound.com

2 | BESCHREIBUNG

1 2 3 74 65 8 9 10

Bedienungsanleitung | Serie

34

11

VORDERSEITE DES GERÄTES

START 16

2.1 | RECEIVER – START 16R

1 EIN-/AUS-KNOPF
Diesen Knopf 1 Sekunde lang gedrückt halten, um das Gerät ein- bzw.

auszuschalten.

2 AF-ANZEIGE
Zeigt die Stärke eingehender Audiosignale an. Es sollte vermeiden werden,

dass die rote LED-Anzeige dauerhaft leuchtet.

3 ASC
Das Drücken dieser Taste setzt die automatische Synchronisierung

desKanals (Frequenz) in Gang.

IR-FENSTER

4
Zur Synchronisierung des Kanals (Frequenz) mit dem Sender.

Stellen Sie nach dem Drücken der ASC-Taste das Handmikrofon oder

denBeltpack-Sender in der Nähe dieses Fensters auf und warten Sie,
bisder ausgewählte Kanal auf dem Display des Receivers nicht mehr
blinkt. Wenn die Synchronisierung abgeschlossen ist, leuchtet das Display
des Receivers dauerhaft am ausgewählten Kanal (Frequenz) auf.

DISPLAY

5

Anzeige der aktiven Kanal-Nummer.

6 NACH OBEN ZEIGENDER PFEIL
Durch Drücken dieses Buttons kann man die Kanäle in aufsteigender

Reihenfolge von 01 bis 16 auswählen.

7 NACH UNTEN ZEIGENDER PFEIL

Durch Drücken dieses Buttons kann man die Kanäle in absteigender

Reihenfolge von 16 bis 01 auswählen.

8 ANTENNE A

Diese LED-Anzeige leuchtet automatisch auf, wenn das Gerät von Antenne

A ein besseres Signal empfängt.

9 ANTENNE B

Diese LED-Anzeige leuchtet automatisch auf, wenn das Gerät von Antenne

B ein besseres Signal empfängt.

10 LAUTSTÄRKE

Drehknopf zur Einstellung der Ausgangslautstärke.

Serie START 16

| Bedienungsanleitung

35

DEUTSCH

Serie

11 ANTENNEN

Um optimalen Signalempfang zu gewährleisten, wird empfohlen, die Antennen

vertikal auszurichten.

RÜCKSEITE DES GERÄTES

21 3

1 STROMVERSORGUNGSBUCHSE „DC 12-18V“
An diesem Eingang ausschließlich das im Lieferumfang inbegriffene

Stromversorgungskabel anschließen.

2 UNBAL
Asymmetrischer Audioausgang mit 6,35 mm (1/4”)-Klinkenstecker. Verbinden Sie

diesen Ausgang mit einem asymmetrischen Eingang Ihres Mixers.

3 AF-OUTPUT
Symmetrischer Audioausgang mit XLR-M-Stecker. Verbinden Sie diesen Ausgang

mit einem asymmetrischen Eingang Ihres Mixers.

2.2 | HANDMIKROFON – START 16M

21 3 4 5

1 MIKROFONGRILL
Schützt das Mikrofon vor unbeabsichtigten Schlägen und/oder Herunterfallen

unddämpft Lippengeräusche.

Bedienungsanleitung | Serie

36

START 16

2 POWER ON- UND BATTERIESTANDS-ANZEIGE

GRÜN: Sender eingeschaltet (ON), Batterien geladen.

ROT: Batterien sofort ersetzen.
HINWEIS: die Haltbarkeit der Batterien beträgt ca. 8 Stunden, kann aber

je nach Art der Nutzung des Senders schwanken.

3 ON/OFF-SCHALTER

Diesen Knopf 3 Sekunden lang gedrückt halten, um das Mikrofon ein- bzw.

auszuschalten.

4

BATTERIEFACH

Öffnen des Batteriefachs durch Aufschrauben des Deckels gegen den

Uhrzeigersinn; Wiederverschließen im Uhrzeigersinn. Bei längerem
Nichtgebrauch empehlt es sich, die Batterien aus dem Sender zu entnehmen.

5

IR-FENSTER

Zur Synchronisierung des Kanals (Frequenz) mit dem Receiver.

Stellen Sie nach dem Drücken der ASC-Taste den Fuß des Mikrofons in

der Nähe des IR-Fensters auf dem START 16R auf und warten Sie, bis der
ausgewählte Kanal auf dem Display des Receivers nicht mehr blinkt.

Wenn die Synchronisierung abgeschlossen ist, leuchtet das Display des

Receivers dauerhaft am ausgewählten Kanal (Frequenz) auf.

2.3 | BELTPACK-SENDER – START 16

1
23 7 54 6

1 ANTENNE
Zur Signalübertragung.

2 ON/OFF-SCHALTER
Diesen Knopf 3 Sekunden lang

gedrückt halten, um den Beltpack­Sender ein- bzw. auszuschalten.

3 IR-FENSTER

Zur Synchronisierung des

Kanals (Frequenz) mit dem

Receiver. Stellen Sie nach dem
Drücken der ASC-Taste den

Beltpack-Sender in der Nähe

des IR-Fensters auf dem START
16R-Receiver auf und warten

Sie, bis der ausgewählte Kanal

Serie START 16

| Bedienungsanleitung

37

DEUTSCH

Serie

auf dem Display desReceivers nicht mehr aufleuchtet. Wenn die Synchronisierung
abgeschlossen ist, leuchtet das Display des Receivers dauerhaft am ausgewählten
Kanal (Frequenz) auf.

4 MINI-XLR-M-EINGANG
An diesen Eingang wird das mitgelieferte Headset PH-90 angeschlossen oder das

Signal anderer Schallquellen.

5 POWER ON- UND BATTERIESTANDS-ANZEIGE

GRÜN: Sender eingeschaltet (ON), Batterien geladen.

ROT: Batterien sofort ersetzen.

6 GAIN-WÄHLSCHALTER
Folgende drei Gain-Einstellungen sind möglich:

Mic: für das mitgelieferte Headset-Mikrofon und andere Mikrofone
0 dB: für Instrumente mit niedrigem Ausgangspegel

-10dB: für Instrumente mit hohem Ausgangspegel

7 BATTERIEFACH
Zum Ersetzen der Batterien drücken Sie leicht auf die beiden Seiten des Deckels und

heben Sie ihn nach vorne an. Leere Batterien entnehmen, zwei neue (Polung siehe
Zeichnung) einsetzen und Deckel wieder aufsetzen. Bei längerem Nichtgebrauch
empehlt es sich, die Batterien aus dem Sender zu entnehmen.

BEFESTIGUNG DES BELTPACK­SENDERS:

Sender am Gürtel oder Gitarrengurt

einhängen. Um höhere Stabilität zu
gewährleisten, sollte der Sender wie

gezeigt befestigt werden, d.h. so, dass
er eng am Clip sitzt.

3 | TIPPS ZUR OPTIMALEN NUTZUNG DES SYSTEMS

• Dann den Sender so Richtung Receiver ausrichten, dass „direkter Sichtkontakt“

zwischen den Geräten besteht, d.h. sich kein Hindernis zwischen beiden bendet.

Bedienungsanleitung | Serie

38

START 16

• Den Receiver nicht in der Nähe von Gegenständen/Flächen aus Metall

oder Digitalgeräten (CD-Playern, Computern, etc.) aufstellen.

• Den Aufstellort des Receivers so wählen, dass er sich nicht in der Nähe

einer Wand und mindestens 1 Meter über dem Boden bendet.

• Mobiltelefone, Zweiwege-Funksysteme oder ähnliche Geräte können die

Funkverbindung zwischen Sender und Receiver beeinträchtigen und sollten
daher in Nähe des Sendesystems nicht verwendet werden.

4 | TROUBLESHOOTING

PROBLEM LEDs LÖSUNG

Keine oder zu leise Klang

wiedergabe.

LED Power leuchtet nicht.

RF-LED des Receivers
leuchtet.

RF-LED des Receivers
leuchtet.
Sender-LED leuchtet.

Rote Batteriestatus-LED. Batterien ersetzen.

Unerwünschte
Verzerrungen oder
Interferenzen.

Zunehmend verzerrte

Wiedergabe.

Eindeutige

Intensitätsunterschiede

je nachdem, ob die
Verbindung derselben

Quelle über Kabel erfolgt

oder andere Gitarren bzw.
Mikrofone angeschlossen
sind.

-

On/off- ANZEIGE
des Senders aus.

RF-LED des
Receivers leuchtet.

Rote Batteriestatus­LED.

Prüfen, ob das Gerät korrekt ange­schlossen ist.

Prüfen, ob die Stromversorgung
korrekt an den Receiver angeschlos
sen ist.

Lautstärke erhöhen. Sender-Gain­Wert erhöhen.

Verbindungen zwischen Receiver

undVerstärker bzw. Mixer prüfen.
Receiver nicht in der Nähe

von Metallgegenständen

aufstellen. Überprüfen, ob der

Übertragungsraum („Sichtkontakt“)

zwischen Sender und Receiver

frei ist. Sender näher an Receiver

bringen. Sicherstellen, dass Sender

und Receiver auf dieselbe Frequenz

eingestellt sind.

Mögliche Interferenzquellen
(z.B.CD-Player, Computer, digitale
Senderquellen etc.) entfernen.

Batterien ersetzen.

Sender-Gain-Wert und Receiver­Lautstärke korrekt einstellen.

-

DEUTSCH

Serie START 16

| Bedienungsanleitung

39

Serie

5 | TECHNISCHE DATEN

RECEIVER – START 16R

Typ Diversity
Modulation FM

Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)
Kanäle 16

Antennen

Frequenzgang 60 Hz – 15.000 Hz (± 3 dB)

Übertragungsoptimierung Pilotton

THD-Wert < 1 %
Audio-Ausgänge Symmetrisch: XLR; asymmetrisch: 6,35 mm Klinke

Symmetrischer Ausgangspegel + 10 dBu

Kontrollanzeigen Power, Channel up, Channel down, ASC, Lautstärke
Anzeigen Kanalnummer, A/B-Antenne, Levelanzeige mit 5 LEDs
Abmessungen (L x H x T) 212 x 44 x 115 mm

Gewicht 400 g

2, in verschiedenen Richtungen ausrichtbar und mit dem
Front-Panel verbunden

HANDMIKROFON – START 16M

Modulation FM

Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)
Kanäle 16

Typ Dynamisch

Richtcharakteristik (Polarität) Cardioid
Frequenzgang 60 Hz – 15.000 Hz (± 3 dB)
Ausgangsleistung 5.19mW
Kontrollanzeigen ON/OFF

Anzeigen Batteriestatus
Stromversorgung 2 1,5-Volt-Batterien vom Typ AA
Haltbarkeit > 10 h (bei Alkalibatterien)

Länge 254 mm

Max. Durchmesser 52,5 mm
Gewicht 250 g

Bedienungsanleitung | Serie

40

START 16

BELTPACK-SENDER – START 16B

Modulation FM

Verfügbare Frequenzbereiche 823-832MHz (B6) / 863-865MHz (B7)
Kanäle 16

Eingang Mini-XLR mit Anschluss für Headset PH-90

Frequenzgang 60 Hz – 15.000 Hz (± 3 dB)
Ausgangsleistung 5.19mW
Kontrollanzeigen Gain-Wert (3 Levels), ON / STANDBY / OFF

Anzeigen Batteriestatus
Stromversorgung 2 1,5-Volt-Batterien vom Typ AA
Haltbarkeit > 10 h (bei Alkalibatterien)

Abmessungen (L x H x T) 64 x 90 x 23 mm

Gewicht 80 g

Serie START 16

| Bedienungsanleitung

41

DEUTSCH

Série

TABLE DES MATIÈRES

1 | Introduction 44
2 | Description 44

2.1 | Récepteur - START 16R 45

2.2 | Micro main - START 16M 46

2.3 | Émetteur beltpack - START 16 47
3 | Conseils pour une meilleure utilisation du système 48
4 | Dépannage 49
5 | Caractéristiques techniques 50
6 | Remarques 52

G

D

Notice d’emploi | Série

42

C

START 16

E

F

A

B

CONTENU DE L’EMBALLAGE

START 16 HDM
Version avec micro main

• 1x START 16R récepteur de table avec antennes

intégrées - A

• 1x

START 16M micro main sans l avec capsule

dynamique

- B

• 1x Bloc d’alimentation externe - C

• 1x Câble audio jack 6,35 mm (1/4”) asymétrique- D

• 2x Piles «bâtons» 1,5 V AA - E

• 1x Notice d’emploi - Section 1

• 1x Notice d’emploi - Section 2

START 16 BHS

Version avec émetteur Beltpack et micro serre-tête

• 1x START 16R récepteur de table avec antennes

intégrées - A

• 1x START 16B émetteur beltpack avec antenne

intégrée - F

• 1x PH-90 micro serre-tête ergonomique - G

• 1x Bloc d’alimentation externe - C

• 1x Câble audio jack 6,35 mm (1/4”) asymétrique- D

• 2x Piles «bâtons» 1,5 V AA - E

• 1x Notice d’emploi - Section 1

• 1x Notice d’emploi - Section 2

Respecter impérativement les avertissement ou mises en
garde contenus dans la présente notice d’emploi ainsi que
les indications de la «Notice d’emploi - Section 2».

Série START 16

| Notice d’emploi 43

FRANÇAIS

Série

1 | INTRODUCTION

Nous vous remercions d’avoir acheté un produit A.N.T – Advanced Native Technologies !
Les micros main sans l «PLL Diversity» START 16 sont le fruit à la fois de notre grande
passion pour notre métier et de notre expérience pluriannuelle et ont été développés
pour vous offrir un produit répondant à toutes vos exigences et attentes et maintenant
durablement ses performances et sa qualité de haut niveau.
Les systèmes radio START 16 travaillent avec la bande UHF et disposent de 16 canaux
(fréquences). La fréquence désirée peut être sélectionnée à l’aide des boutons ou par
voie infrarouge via la commande ASC.
Les récepteurs START 16R des deux versions font appel à la technologie Diversity,
c’est-à-dire qu’ils sont dotés de deux antennes A/B leur permettant de privilégier à tout

instant le signal le plus fort. Les antennes sont xes sur la face avant du récepteur, mais

une articulation à leur embase permet de les replier horizontalement.
Les quelques instants que vous consacrerez à la lecture de cette notice d’emploi vous

permettront de bien connaître ce produit et par là même de bénécier pleinement
deses performances.

Pour d’autres informations sur tous les produits du catalogue A.N.T , rendez-vous sur

notre site :

www.ant-sound.com

2 | DESCRIPTION

Notice d’emploi | Série

44

11

FACE AVANT

1 2 3 74 65 8 9 10

START 16

2.1 | RÉCEPTEUR - START 16R

1 BOUTON D’ALLUMAGE
Appuyez pendant 1 s sur ce bouton, situé sur la face avant du récepteur,

pour allumer ou éteindre l’appareil.

2 INDICATEUR DE NIVEAU AF
Il indique le niveau du signal audio reçu. Évitez que la LED rouge (celle qui

est située le plus à droite) reste allumée de façon continue (allumage xe).

3 ASC
Appuyez sur cette touche pour effectuer la synchronisation (le balayage)

automatique par voie infrarouge du canal (de la fréquence) d’émission

etde réception.

4

FENÊTRE IR

Elle permet d’effectuer la synchronisation du canal (de la fréquence) avec

l’émetteur.

Après avoir appuyé sur la touche ASC, positionnez le micro main ou l’émetteur

de poche devant cette fenêtre et attendez que le canal sélectionné cesse

de clignoter sur l’écran du récepteur. Une fois la synchronisation effectuée,

l’écran du récepteur se stabilisera sur le canal (la fréquence) sélectionné.

5

ÉCRAN

Il indique le numéro du canal activé.

6 FLÈCHE VERS LE HAUT
Appuyez sur ce bouton pour faire déler et sélectionner les canaux

demanière croissante, de 01 à 16.

7 FLÈCHE VERS LE BAS

Appuyez sur ce bouton pour faire déler et sélectionner les canaux

demanière décroissante, de 16 à 01.

8 ANTENNE A

Cette LED s’illumine automatiquement lorsque l’antenne A capte le signal

le plus fort.

9 ANTENNE B

Cette LED s’illumine automatiquement lorsque l’antenne B capte le signal

le plus fort.

10 VOLUME

Ce bouton rotatif permet de contrôler le niveau de sortie audio.

FRANÇAIS

Série START 16

| Notice d’emploi 45

Série

11 ANTENNES

Les antennes doivent être positionnées verticalement pour obtenir une meilleure

réception du signal.

FACE ARRIÈRE

21 3

1 BLOC D’ALIMENTATION «DC 12-18V»
Cette entrée sert exclusivement à brancher le bloc d’alimentation fourni.

2 UNBAL
Sortie audio asymétrique sur jack de 6,35 mm (1/4”). Cette sortie doit être reliée

àune entrée asymétrique de votre table ou pupitre de mixage.

3 AF OUTPUT
Sortie audio symétrique sur connecteur XLR-M. Cette sortie doit être reliée à une

entrée symétrique de votre table ou pupitre de mixage.

2.2 | MICRO MAIN - START 16M

21 3 4 5

1 GRILLE
Elle protège la capsule microphonique des chocs et/ou des chutes accidentels

etréduit le bruit des «plosives».

Notice d’emploi | Série

46

START 16

2 INDICATEUR POWER ON ET ÉTAT DE CHARGE DES PILES

VERT : Récepteur allumé (ON), piles pleines.

ROUGE : Remplacez immédiatement les piles.
ATTENTION : la durée des piles est d’environ 8 heures. Toutefois, cette

durée peut varier en fonction des conditions d’utilisation du récepteur.

3 ON/OFF

Appuyez sur ce bouton pendant 3 s pour allumer ou éteindre le micro main.

4

COMPARTIMENTS À PILES

Pour accéder au compartiment à piles, dévissez le couvercle dans le sens

inverse des aiguilles d'une montre et vissez-le dans le sens contraire pour
le refermer. Enlevez les piles du récepteur si celui-ci est destiné à rester
inutilisé pour de longues périodes.

5

FENÊTRE IR

Elle permet d’effectuer la synchronisation du canal (de la fréquence) avec

l’émetteur.

Après avoir appuyé sur la touche ASC, positionnez la base du micro main

devant la fenêtre IR du récepteur START 16R et attendez que le canal
sélectionné cesse de clignoter sur l’écran du récepteur.

Une fois la synchronisation effectuée, l’écran du récepteur se stabilisera

sur le canal (la fréquence) sélectionné.

2.3 | ÉMETTEUR BELTPACK - START 16

1
23 7 54 6

1 ANTENNE
Elle permet la transmission du

signal.

2 ON/OFF
Appuyez sur ce bouton pendant

3 s pour allumer ou éteindre
l’émetteur beltpack.

3 FENÊTRE IR

Elle permet d’effectuer la

synchronisation du canal (dela

fréquence) avec l’émetteur.

Après avoir appuyé sur la touche
ASC, positionnez l’émetteur

de poche devant la fenêtre

IR du récepteur START 16R

Série START 16

| Notice d’emploi 47

FRANÇAIS

Série

etattendezque le canal sélectionné cesse de clignoter sur l’écran du récepteur.
Unefois la synchronisation effectuée, l’écran du récepteur se stabilisera sur le canal

(la fréquence) sélectionné.

4 ENTRÉE MINI XLR-M
Cette entrée doit être reliée à l’Headset PH-90 fourni ou au signal d’autres sources

audio.

5 INDICATEUR POWER ON ET ÉTAT DE CHARGE DES PILES

VERT : Récepteur allumé (ON), piles pleines.

ROUGE : Remplacez immédiatement les piles.

6 SÉLECTEUR DE GAIN
Trois différents préréglages du gain sont possibles :

Mic : pour le micro serre-tête fourni et d’autres types de micros
0 dB : instruments à bas niveau de sortie

-10dB : instruments à haut niveau de sortie

7 COMPARTIMENT À PILES
Pour remplacer les piles, exercez une légère pression sur les côtés du couvercle

etsoulevez-le en poussant vers l'avant. Enlevez les piles déchargées, mettez enplace
des piles neuves (en respectant la polarité indiquée sur la gure présente dans
lecompartiment) et refermez le couvercle. Enlevez les piles du récepteur si celui-ci

est destiné à rester inutilisé pour de longues périodes.

FIXATION DE L’ÉMETTEUR BELTPACK :

Accrochez le récepteur à une ceinture

ou à la sangle de la guitare. Pour
une meilleure attache, faites glisser
entièrement le clip du récepteur sur la

ceinture ou la sangle comme le montrent

les gures.

3 | CONSEILS POUR UNE MEILLEURE UTILISATION DU SYSTÈME

• Orientez l’émetteur vers le récepteur de manière à avoir un «contact visuel direct»

entre les dispositifs sans l’interposition d’obstacles.

Notice d’emploi | Série

48

START 16

• Ne placez pas le récepteur à proximité d’objets/de surfaces métalliques

ou proche d’appareils numériques (lecteurs CD, ordinateur, etc.).

• Placez le récepteur à au moins 1 m de hauteur du sol et à l’écart de toute

paroi ou tout mur.

• Évitez d’utiliser des téléphones mobiles ou portables, des appareils radio

bidirectionnels ou d’autres appareils similaires qui peuvent perturber

la connexion radio entre l’émetteur et le récepteur, près du système de

transmission.

4 | DÉPANNAGE

PROBLÈME

Aucun son ou son trop
faible.

LED Power éteinte.

Voyant RF du récepteur

allumé.

Voyant RF du récepteur

allumé.

Émetteur avec voyant

allumé.

Voyant rouge de l’état de

charge des piles.

Distorsions ou

interférences indésirables.

Distorsions croissantes.

Nette différence d’intensité
en cas de branchement par
câble de la même source
ou en cas de branchement
d'autres guitares ou
microphones.

VOYANTS
LUMINEUX

Voyant ON/OFF de
l’émetteur éteint.

Voyant RF du

récepteur allumé.

Voyant rouge de

létat de charge des
piles.

SOLUTION

Assurez-vous d’avoir correctement
branché l’appareil.

Assurez-vous d’avoir correctement
branché le bloc d’alimentation au
récepteur.

Augmentez le volume. Augmentez

lavaleur de gain sur l’émetteur.

Contrôlez les branchements entre le

récepteur et l’amplicateur ou la table

ou le pupitre de mixage.
Ne positionnez pas le récepteur à

proximité d’objets métalliques. Vériez
que l’espace de transmission («le
contact visuel») entre l’émetteur et le

récepteur est bien dégagé. Approchez
l’émetteur du récepteur. Assurez­vous que l’émetteur et le récepteur
fonctionnent sur la même fréquence.

Remplacez les piles.

Éliminez les sources d’interférence

possibles, comme par exemple
lecteurs CD, ordinateurs, systèmes
de transmission numérique, etc.

Remplacez les piles.

Préréglez convenablement la valeur

de gain sur l’émetteur ainsi que le
volume du récepteur.

FRANÇAIS

Série START 16

| Notice d’emploi 49

Série

5 | CARACTÉRISTIQUES TECHNIQUES

RÉCEPTEUR - START 16R

Type Diversity
Modulation FM

Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)
Nbre de canaux 16
Antennes x 2, articulées et xées à la façade ou face avant
Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)
Optimisation de la transmission Tonalité ou Signal pilote
THD <1 %
Sorties audio Symétrique XLR, asymétrique jack de 6,35 mm

Niveau de sortie symétrique + 10 dBu

Contrôles/Commandes Power, Canal plus («+»), Canal moins («-»), ASC, Volume
Indicateurs Numéro de canal, Antenne A/B, niveau sur 5 LED

Dimensions (L x H x P) 212 x 44 x 115 mm
Poids 400 g

MICROPHONE À MAIN SANS FIL - START 16M

Modulation FM

Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)
Nbre de canaux 16

Type Dynamique

Reprise de la voix Cardioïde
Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)

Puissance de sortie 5.19mW

Contrôles/Commandes ON/OFF
Indicateurs État de charge et état apparent des piles
Alimentation 2 piles AA 1,5 V

Durée >10 h avec des piles alcalines
Longueur 254 mm
Diamètre max. 52,5 mm
Poids 250 g

Notice d’emploi | Série

50

START 16

ÉMETTEUR BELTPACK - START 16B

Modulation FM

Bandes de fréquences disponibles 823-832MHz (B6) / 863-865MHz (B7)
Nbre de canaux 16
Entrée Mini-XLR avec bloc d’alimentation pour l’Headset PH-90
Réponse en fréquence entre 60 Hz et 15 000 Hz (±3 dB)

Puissance de sortie 5.19mW

Contrôles/Commandes Gain (3 niveaux), ON / STANDBY / OFF
Indicateurs État de charge et état apparent des piles
Alimentation 2 piles AA 1,5 V

Durée >10 h avec des piles alcalines
Dimensions (L x H x P) 64 x 90 x 23 mm
Poids 80 g

Série START 16

| Notice d’emploi 51

FRANÇAIS

Serie

6 | NOTES/NOTE/NOTAS/NOTIZEN/REMARQUES

Serie START 16

52

www.ant-sound.com

ENG The information contained in this manual have been carefully drawn up and checked.

However no responsibility will be assumed for any incorrectness. This manual cannot cover
all the possible contingencies which may arise during the product installation and use. Should
further information be desired, please contact us or our local distributor. A.E.B. Industriale Srl

can not be considered responsible for damages which may be caused to people and things

when using this product. Specications and features are subject to change without prior notice.

ITA Le informazioni contenute in questo manuale sono state attentamente redatte e controllate.

Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale non può

contenere una risposta a tutti i singoli problemi che possono presentarsi durante l’installazione
e l’uso dell’apparecchio. Siamo a vostra disposizione per fornirvi eventuali ulteriori informazioni
e consigli. A.E.B. Industriale Srl non può essere ritenuta responsabile per danni o incidenti a
cose o persone, causati o connessi all’utilizzazione o malfunzionamento dell’apparecchio.

ESP La información contenida en este manual ha sido redactada y controlada con atención.

Aún así, el fabricante se exime de toda responsabilidad por posibles inexactitudes. Este

manual no puede dar respuesta a todos los problemas que se pueden presentar durante la
instalación y el uso del equipo. Estamos a vuestra entera disposición para facilitar toda la
información y los consejos necesarios. A.E.B. Industriale Srl se exime de toda responsabilidad
por daños materiales y personales o accidentes, causados o relacionados con el uso y los
problemas de funcionamiento del equipo.

DEU Die Informationen in dieser Bedienungsanleitung wurden sorgfältig redigiert und

kontrolliert. Für mögliche Ungenauigkeiten wird jedoch keinerlei Haftung übernommen. Diese
Bedienungsanleitung kann eine Antwort auf alle Probleme geben, die bei Installation und
Verwendung des Gerätes auftreten können. Für die Bereitstellung weiterer Informationen

und Tipps stehen wir Ihnen gerne zur Verfügung. Die Firma A.E.B. Industriale Srl kann für
Sach- und Personenschäden, die in Zusammenhang mit der Verwendung oder dem nicht

korrekten Funktionieren des Geräts auftreten, nicht haftbar gemacht werden.

FRA Les informations contenues dans cette notice ont été attentivement rédigées et contrôlées.
Toutefois, notre responsabilité ne saurait être engagée quant aux éventuelles inexactitudes
et/ou imprécisions des informations fournies. Cette notice ne peut pas fournir une réponse
à chacun des problèmes qui peuvent éventuellement survenir pendant l’installation et
l’utilisation de l’appareil. Raison pour laquelle nous restons à votre entière disposition pour
tous renseignements et conseils complémentaires. A.E.B. Industriale Srl ne saurait être
tenue pour responsable des dommages ou incidents aux biens et aux personnes provenant
ou dépendant de l’utilisation ou du mauvais fonctionnement de l’appareil.

Made in China
Prodotto in Cina

Made in China
Fabriqué en Chine

Fabricado en China

The batteries supplied with the system can be recycled. Please dispose of them as special waste
or return them to your specialist dealer. In order to protect the environment, only dispose of
exhausted batteries.

Le batterie o l’accumulatore in dotazione con il sistema sono riciclabili. Smaltire le batterie nei punti

di raccolta specializzati o presso il rivenditore. Ai ni della tutela ambientale, smaltire unicamente

batterie o accumulatori vuoti.

Las baterías o el acumulador incluido en la dotación con el sistema no son reciclables. Eliminar las
baterías en centros de eliminación de residuos especializados o entregarlas al distribuidor. Para la
protección del medio ambiente, eliminar exclusivamente baterías o acumuladores vacíos.

Die im Lieferumfang enthaltenen Batterien bzw. der mitgelieferte Akku ist recyclingfähig. Die Batterien
bitte an entsprechenden Sammelstellen (Wertstoffhof) entsorgen oder im Fachhandel abgeben. Aus
Umweltschutzgründen nur leere Batterien und Akkus entsorgen.

Les piles ou l’accu fournis avec le système sont recyclables. Pour leur élimination, les rapporter à un

point ou centre de collecte spécialisé ou au revendeur. Aux ns de la protection de l’environnement,

seuls les acus ou les piles vides (déchargés) doivent être éliminés.

A.E.B. Industriale Srl - Via Brodolini, 8 - Località Crespellano
40053 Valsamoggia - Bologna (ITALIA)
Tel [phone] - Fax [phone]

©2017 A.E.B. Industriale Srl | Printed in China | REV 1.0
