Page 1

SECCIÓN 1

ES MANUAL DE USO |

SECTION 1

FR NOTICE D’EMPLOI |

KAPITEL 1

DE BEDIENUNGSANLEITUNG |

ACTIVE COAXIAL STAGE MONITORS MONITOR DA PALCO ATTIVI COASSIALI MONITEURS DE SCÈNE ACTIFS COAXIAUX AKTIVE KOAXIAL-BÜHNENMONITORE MONITORES ACTIVOS COAXIALES DE ESCENARIO

ASM 10 | ASM 12 | ASM 15

SECTION 1

EN USER MANUAL |

SEZIONE 1

IT MANUALE D’USO |

Page 2

TABLE OF CONTENTS

1 | INTRODUCTION

Thank you for choosing a A.N.T - Advanced Native Technologies

1 | Introduction 3

In this professional coaxial speaker we put our passion and our technological

2 | Installation 4

background gained over the years, to offer products that meet your needs, maintaining the quality over time.

3 | Description 5

3.1 | Inputs & controls 5

3.2 | Power supply 8

Specically designed for an immediate and user-friendly application, meeting

the needs of those who are looking for an audio system delivering excellent performances, high connection versatility as well as the best value in its category.

4 | Troubleshooting 9 5 | Technical specications 10 6 | Notes 52

• Selectable MIC/LINE inputs for better signal management upon different usage scenarios;

• Wide versatility of use, with the choice between two installation positions as a stage monitor or as a PA speaker mounted on a tripod;

• Immediate conguration, thanks to the equalization presets that can be

set from the side panel.

Optional covers are available to facilitate transport, assembly and product integrity. Please, dedicate some minutes to read this instruction manual in order to quickly achieve the best performances from this product.

- product!

CONTENUTO DELL’IMBALLO

• 1 x active coaxial stage monitor

- n.1 mains cord (VDE)

• 1x User manual - Section 1

• 1x User manual - Section 2

The warnings in this manual must be observed together with the “USER MANUAL - SECTION 2”.

User manual | ASM Series

For safety precautions, warranty and disposal, please refer to attached Section 2.

For further information about all A.N.T products catalog, please visit our website: www.ant-intomusic.com.

ASM Series | User manual

ENGLISH

Page 3

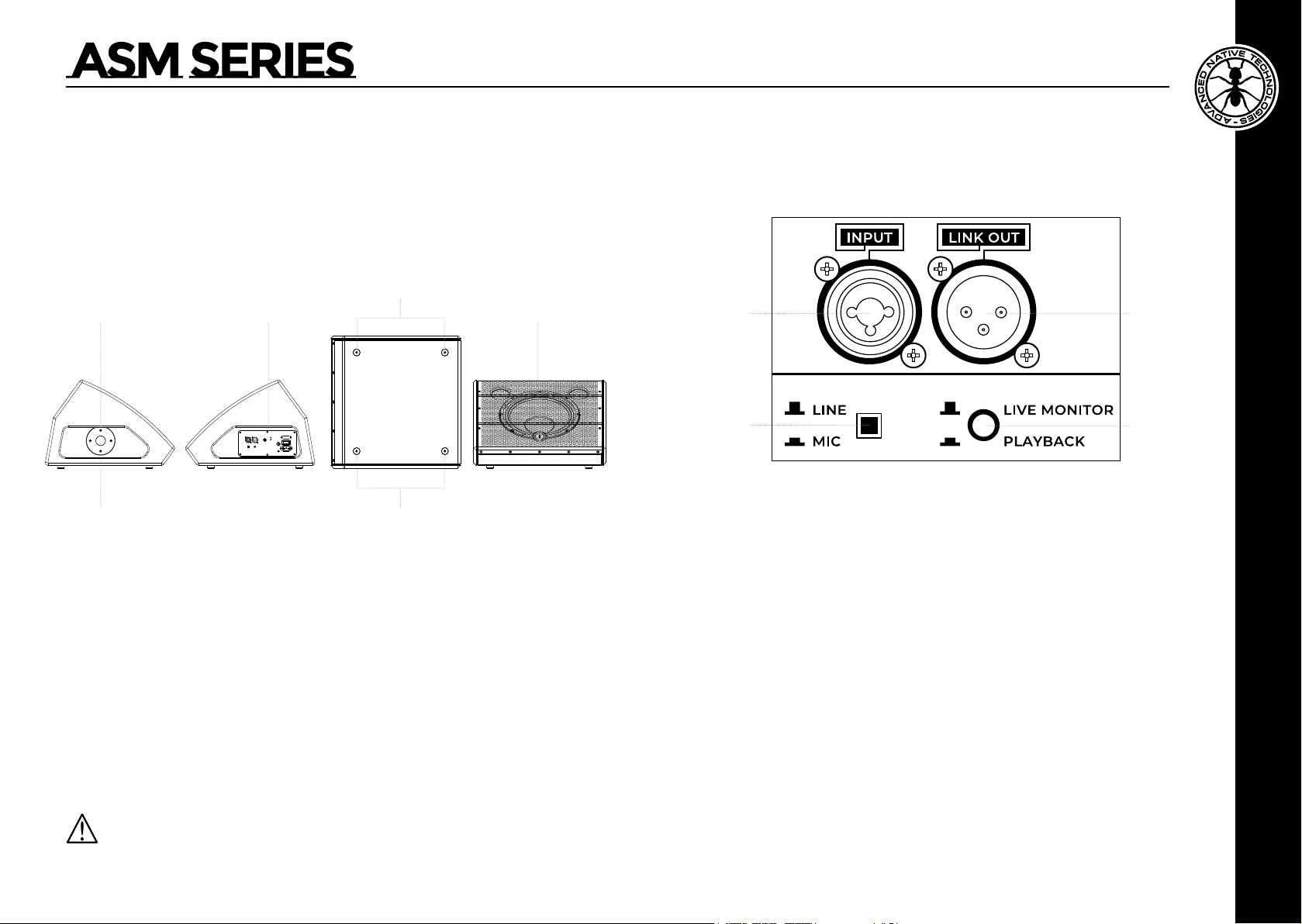

2 | INSTALLATION

3 | DESCRIPTION

Each speaker is equipped with:

A | Recessed side handles B | Ø 35mm. flange for pole mounting C | Non-slip rubber feet D | Front metal protection grille

A A

For speaker installation and to guarantee its correct performance, strictly follow the instructions below:

• Place the speaker in a horizontal position on a flat and stable surface, making sure

that all the lower rubber feet are perfectly adhering to the floor or to the supporting

surface. The speaker is designed for use on the floor (wedge monitor conguration).

• Never install the speaker on mobile carts, chairs, tables or similar objects that are not stable or unable to withstand the weight.

• To allow for proper heat dissipation of the amplication, leave sufcient distance

between the rear panel of the speaker and other objects such as walls, corners, curtains, and never place the appliance near sources of heat of any kind.

• When used outdoors, avoid places exposed to bad weather.

CAUTION: Install the speaker in a stable and safe way, so as to avoid any dangerous condition for the safety of people and structures.

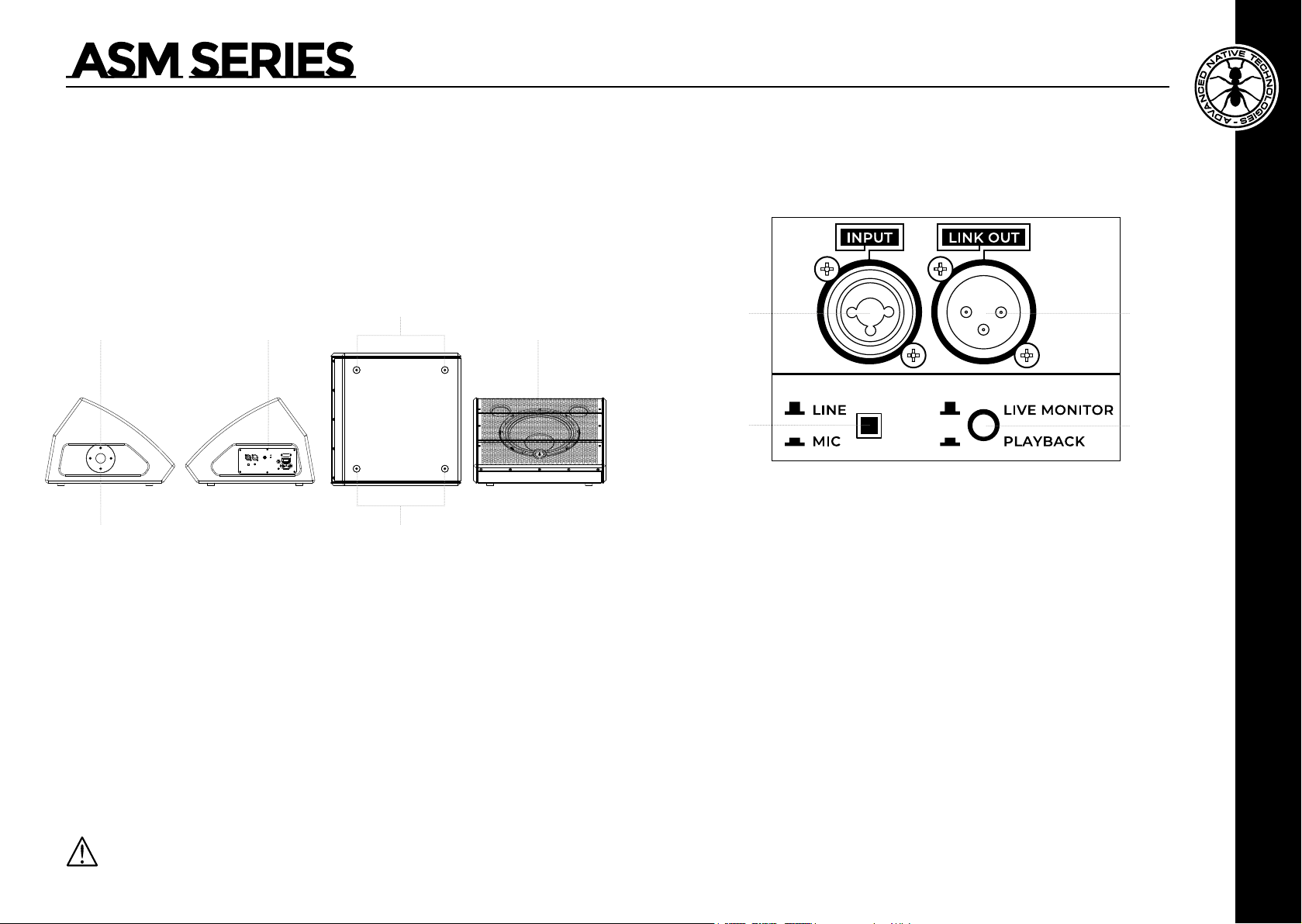

3.1 | INPUTS & CONTROLS

1 LINE INPUT L/R

Balanced line level inputs, with COMBO (XLR-F + 6,35mm. socket)

connectors. You can also use an unbalanced mic cable. The inputs level is adjusted by LEVEL knob.

NOTE: Please try to always use balanced cables.

2 LINE / MIC BUTTON

Place the button on LINE (up) to use a line level source (mixer and preamplied devices) or MIC (pressed) for using a microphone. To lower

or raise it, use a screwdriver with a small flat head.

3 LINK OUT

Link output of input signal on XLR-M plug. The signal of this output

depends on the setting of the LEVEL knob.

4 LIVE MONITOR / PLAYBACK BUTTON

Press this button to select the optimal equalization for using the speaker. It is possible to select the equalization setting between two different

presets:

User manual | ASM Series

ASM Series | User manual

ENGLISH

Page 4

LIVE MONITOR

Perfect for live performances with the speaker positioned on the ground as a wedge stage monitor. Suitable for musicians and singers.

PLAYBACK

It emphasizes the low and high frequencies, and is ideal for listening and using reproduced music (MP3 players, CDs etc.), both for use as a main system mounted

on a tripod but also as a reinforcement monitor.

8 RECESSED HANDLES FOR LIFTING AND TRANSPORT

Use these recessed handles (Fig.1) for transporting and positioning the

speaker. Do not use them to hang the speaker or to lock it in any position.

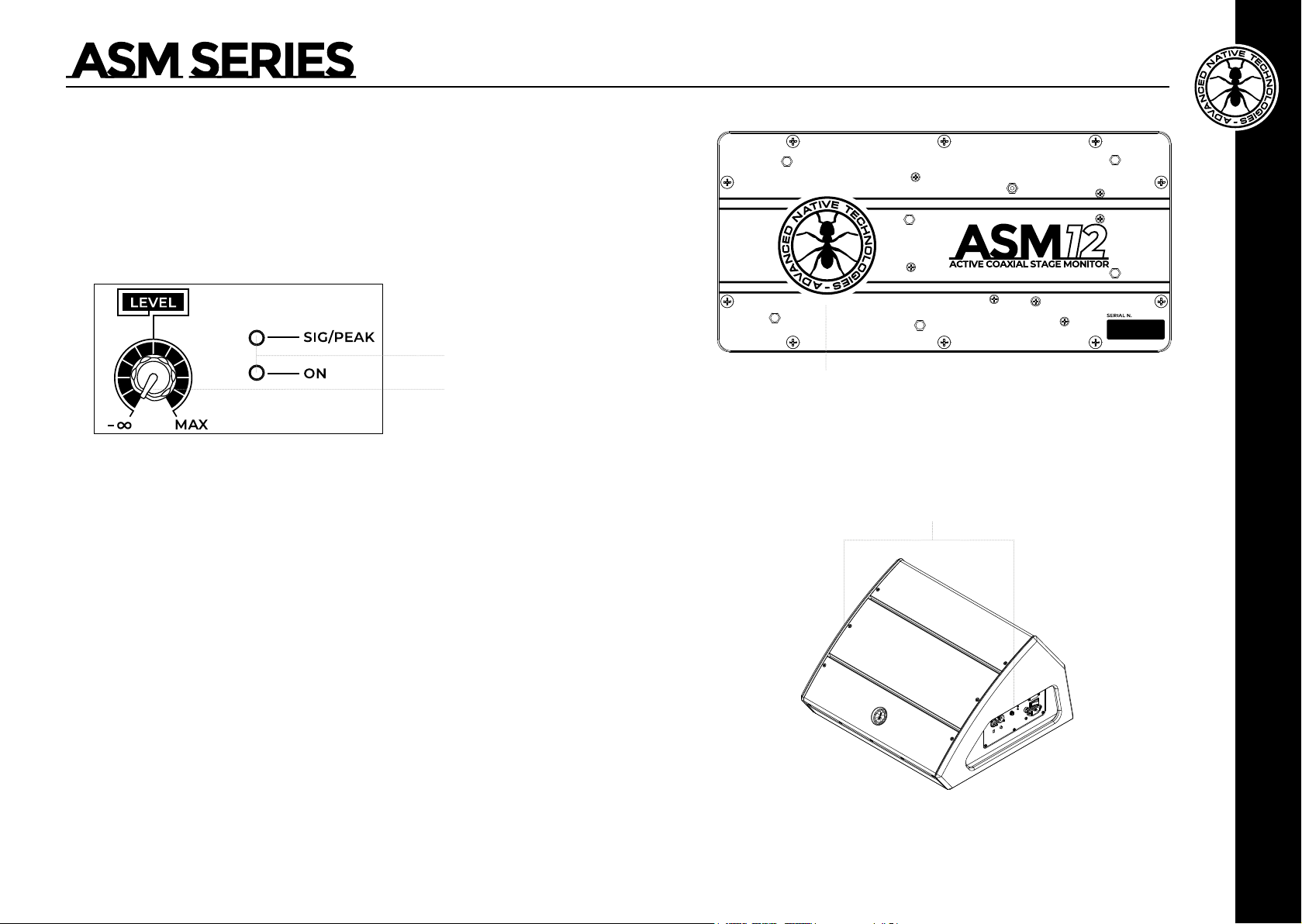

5 LEVEL

This control adjusts the speaker output volume. Turn the knob clockwise to increase the volume or counterclockwise to lower it. For optimal adjustment always consider the acoustics of the environment and the musical genre.

6 INDICATORS ON & SIG / CLIP

Led ON: the unit is powered. SIG/CLIP Green LED: the signal is present in the MIC/LINE INPUT channel. In normal

operation the LED acts as a Vu meter indicating the audio level. SIG/CLIP Red LED: the input signal is very high and is close to distortion. If the red LED lights up continuously, it’s necessary to reduce the LEVEL level or reduce the levels of the devices connected to the MIC / LINE INPUT input. CAUTION: the unit must never work with levels causing the SIG/CLIP LED to flash red almost constantly.

7 REAR PANEL

The cooling process of the amplier and temperature control within laws limits

are ensured by proper ventilation of the system, thus it’s recommended to don’t obstruct or cover in any way the rear panel of the speaker.

User manual | ASM Series

Fig.1 – Recessed handles for transport

ASM Series | User manual

ENGLISH

Page 5

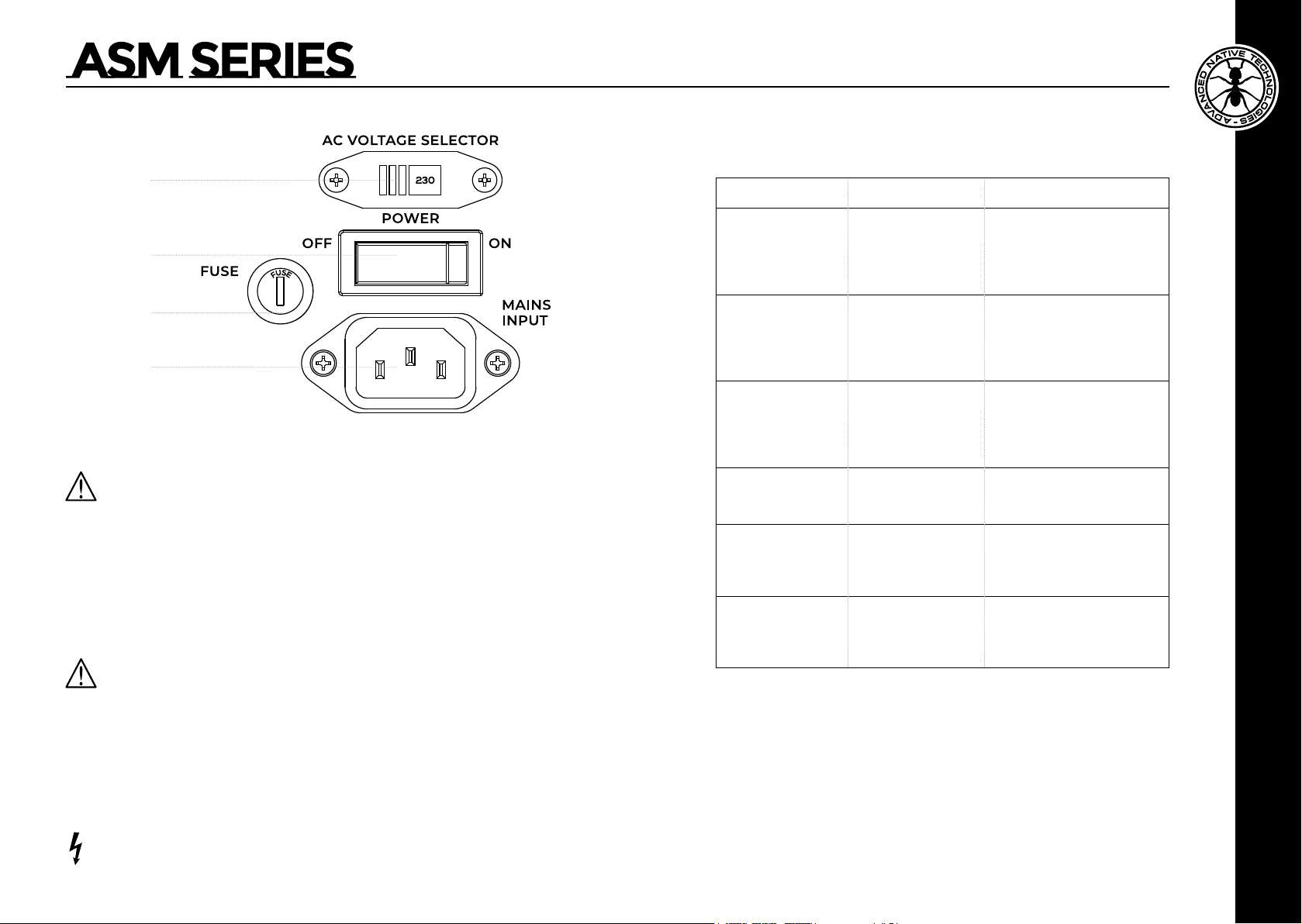

3.2 | POWER SUPPLY

4 | TROUBLESHOOTING

1 AC VOLTAGE SELECTOR

Operating voltage selector. Generally it is not necessary to act on this command since it is set at the factory. WARNING! Before switching on the unit, make sure that the mains voltage and that of the device match.

2 POWER ON/OFF

Use this switch to turn ON/OFF the system.

NOTE: For proper operation always switch on the system last and switch it off rst.

Before turning on the system, make sure the LEVEL knob is at minimum.

3 FUSE

Protection fuse. CAUTION: Replace the fuse only with one of the same type and with the same

values. If the fuse blows repeatedly, contact an authorized service center.

PROBLEM LED SOLUTION

Make sure the system is properly connected to the mains outlet.

Make sure that mains plug is rmly

inserted into the socket.

Turn the MAIN LEVEL knob clockwise. Make sure the SIG LED is on. Check the signal cable.

Lower the level of LEVEL knob or input sources. When using input line signals, make sure that the LINE / MIC button is not pressed in the MIC position.

Check the source level.

Put the selector in LIVE MONITOR position

Check source signal.

Put the selector in PLAYBACK position

Check source signal.

No sound

very low sound level

Distortion

Booming sound

Harsh sound

Power LED turned off.

Power LED turned on, but low MAIN LEVEL.

SIG/CLIP LED lit red

ON/LIMIT LED lit green

4 MAINS INPUT

IEC mains socket with integrated EMI lter. Each package is supplied with the necessary power cord, specic for your area. Insert the mains cable into this

socket, but make sure the unit is switched off before connecting the cable to the mains. For your safety, never disconnect the ground lead..

CAUTION: To reduce the risk of electric shock, never connect the power supply to the appliance while the grille is removed.

User manual | ASM Series

ASM Series | User manual

ENGLISH

Page 6

5 | TECHNICAL SPECIFICATIONS

ASM10 ASM12 ASM15

System 2-way vented box 2-way vented box 2-way vented box

LF Custom 10” Woofer,

HF 1” compression driver,

Amplication Class-D + Class-A/B Class-D + Class-A/B Class-D + Class-A/B

Peak power (LF+HF) 400W 600W 600W

Frequency response

(+/-10dB)

MAX SPL 122dB 124dB 126dB

DSP 56Bit 56Bit 56Bit

AD/DA conversion 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz

EQ 2 Presets 2 Presets 2 Presets

Input and output connectors

Controls LEVEL,

2” VC

1” VC

70Hz-20kHz 65Hz-20kHz 55Hz-20kHz

MIC/LINE COMBO

(XLR-F + 2 x jack

6.35mm. 1/4”) LINK output: XLR-M

LINE/MIC switch

ON-PEAK/SIGN LEDs

PRESET button

Custom 12” Woofer,

2.5” VC

1” compression driver,

1.35” VC

MIC/LINE COMBO

(XLR-F + 2 x jack

6.35mm. 1/4”) LINK output: XLR-M

LEVEL, LINE/MIC switch

ON-PEAK/SIGN LEDs

PRESET button

Custom 15” Woofer, 3” VC

1” compression driver,

1.35” VC

MIC/LINE COMBO

(XLR-F + 2 x jack

6.35mm. 1/4”) LINK output: XLR-M

LEVEL, LINE/MIC switch

ON-PEAK/SIGN LEDs

PRESET button

ASM10 ASM12 ASM15

Operating mains

Fuse

Max power consumption

Cabinet 2 recessed handles

Cabinet material 15mm plywood 15mm plywood 15mm plywood

Cabinets nishing Anti-scratch

Dimensions

(W x H x D)

Net weight 12 Kg. 19 Kg. 20.5 Kg.

Optional accessories CV-SM10

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

300 W 300 W 300 W

Pole mount Ø 35mm. hole

paint with high mechanical resistance

380 x 333 x 480 mm450 x 338 x 510 mm495 x 405 x 610

padded cover

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz - T4A L 250V~

2 recessed handles Pole mount Ø 35mm. hole

Anti-scratch

paint with high mechanical resistance

CV-SM12

padded cover

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

2 recessed handles Pole mount Ø 35mm. hole

Anti-scratch

paint with high mechanical resistance

CV-SM15

padded cover

User manual | ASM Series

ENGLISH

ASM Series | User manual

Page 7

INDICE

1 | INTRODUZIONE

Grazie per aver acquistato un prodotto A.N.T - Advanced Native Technologies!

1 | Introduzione 13

In questo diffusore coassiale professionale abbiamo profuso la nostra

2 | Installazione 14 3 | Descrizione 15

3.1 | Ingressi & controlli 15

3.2 | Alimentazione 18

passione ed il nostro know-how maturato nel corso degli anni per offrirvi un

prodotto che soddis le vostre esigenze e mantenga la sua qualità nel tempo.

Progettato appositamente per un utilizzo estremamente immediato e semplice, risponde alle esigenze di quanti desiderano un monitor da palco

attivo in grado di fornire ottime prestazioni e il miglior rapporto qualità/prezzo

possibile nella sua categoria.

4 | Soluzione dei problemi 19 5 | Speciche tecniche 20 6 | Note 52

CONTENUTO DELL’IMBALLO

• 1 x Monitor coassiale attivo

- n.1 cavo di alimentazione (VDE)

• 1x Manuale d’uso - Sezione 1

• 1x Manuale d’uso - Sezione 2

Caratterizzato da un look elegante e contemporaneo, coniuga in maniera

ottimale caratteristiche professionali di grande qualità ed eccezionale

valore quali:

• Ingressi selezionabili MIC/LINE per una la miglior gestione del segnale

in base agli scenari di utilizzo;

• Ampia versatilità di utilizzo, con la scelta fra due posizioni di installazione come monitor da palco oppure l’uso come diffusore di amplicazione, montato

su treppiede;

• Immediata congurabilità, grazie ai preset di equalizzazione impostabili

dal pannello laterale.

Sono disponibili le coperture opzionali nalizzate a facilitare il trasporto, il montaggio e l’integrità del prodotto.

Ritagliatevi qualche minuto per leggere questo manuale di istruzioni in modo tale da ottenere rapidamente il massimo delle performance da questo prodotto.

Per le istruzioni relative a sicurezza, le precauzioni, la garanzia e lo smaltimento fate riferimento all’allegato sezione 2. Per ulteriori informazioni su tutti i prodotti del catalogo A.N.T consultate il nostro sito: www.ant-intomusic.com.

Le avvertenze del presente manuale devono essere osservate congiuntamente al “MANUALE D’USO - SEZIONE 2”.

Manuale d’uso

| Serie ASM

Serie ASM | Manuale d’uso

ITALIANO

Page 8

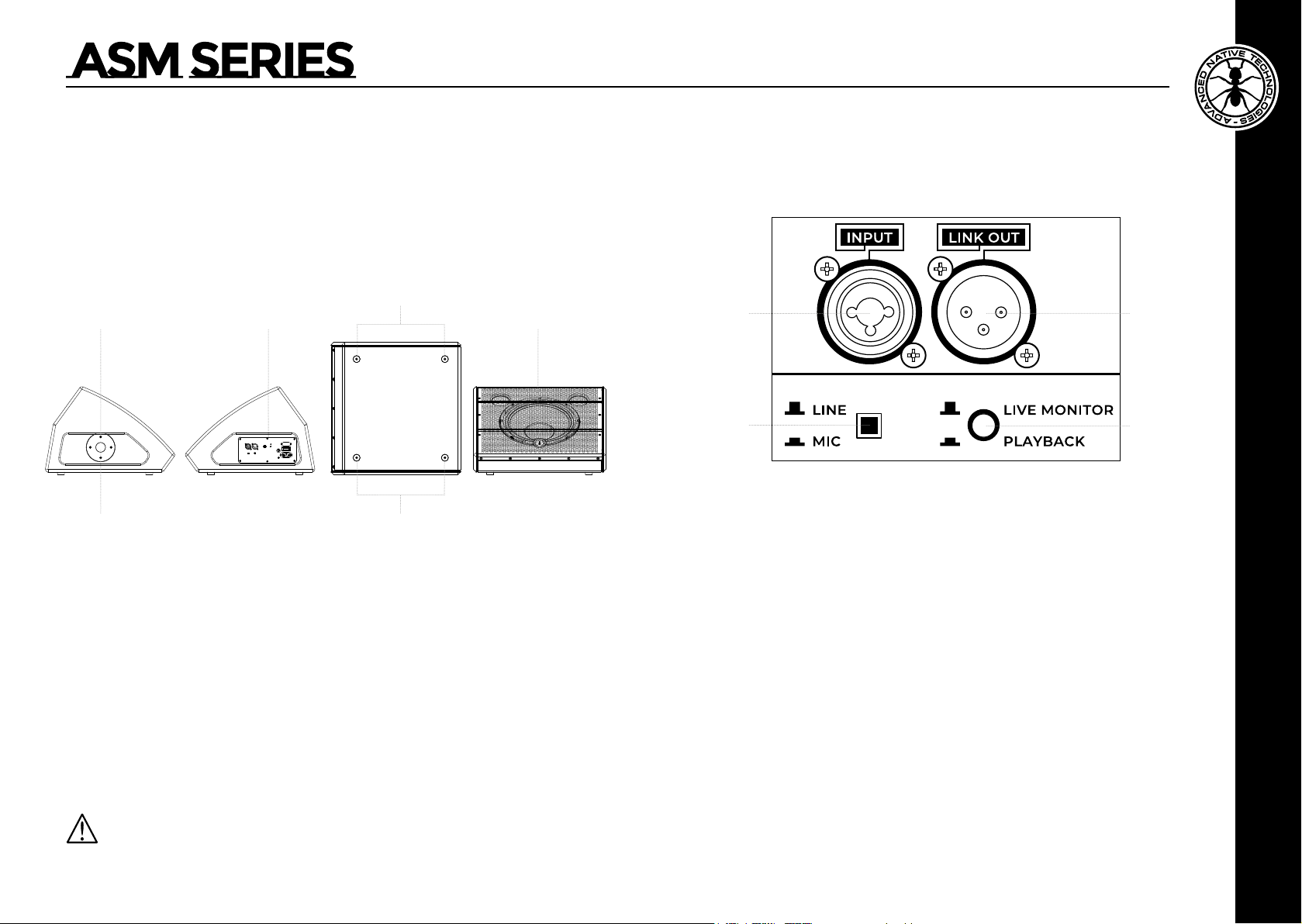

2 | INSTALLAZIONE

3 | DESCRIZIONE

Ogni diffusore è dotato di:

A | Maniglie laterali incassate B | Flangia con foro Ø 35mm. per palo C | Piedini antiscivolo in gomma D | Griglia frontale metallica di protezione

A A

Per l’installazione del diffusore e a garanzia del suo corretto funzionamento, attenetevi scrupolosamente alle seguenti istruzioni:

• Collocate il diffusore in posizione orizzontale su una supercie piana e stabile,

assicurandovi che tutti i piedini inferiori in gomma siano perfettamente aderenti al

pavimento o alla supercie di appoggio. Il diffusore è predisposto per l’utilizzo su pavimento (congurazione monitor).

• Non installate mai il diffusore su carrelli mobili, sedie, tavoli o oggetti simili che non

siano stabili o non in grado di sopportare il peso.

• Per consentire una corretta dissipazione del calore dell’amplicazione, lasciate una distanza sufciente tra il panello posteriore del diffusore e altri oggetti quali

pareti, angoli, tende, e non collocate mai l’apparecchio vicino a sorgenti di calore di qualsiasi tipo.

• Nell’utilizzo all’aperto evitate luoghi esposti alle intemperie.

ATTENZIONE: Installate il diffusore in modo stabile e sicuro, in modo tale da evitare qualsiasi condizione di pericolo per l’incolumità di persone e strutture.

Manuale d’uso

| Serie ASM

3.1 | INGRESSI & CONTROLLI

1 MIC/LINE INPUT

Ingresso microfono bilanciato con presa Combo XLR-F/jack da 6,35 mm. È possibile usare anche un cavo microfonico jack non bilanciato. Il volume di questi ingressi è regolato tramite la manopola LEVEL.

NOTA: Usate possibilmente sempre cavi bilanciati.

2 TASTO LINE/MIC

Posizionate il tasto su LINE (alzato) per l’utilizzo di una sorgente a livello linea (mixer e dispositivi pre-amplicati) o su MIC (premuto) per l’utilizzo

di un microfono. Per abbassarlo o alzarlo utilizzate un cacciavite con una punta piccola.

3 LINK OUT

Uscita di rilancio del segnale in ingresso su spina XLR-M. Il segnale di

questa uscita dipende dalla regolazione della manopola LEVEL.

4 TASTO LIVE MONITOR/PLAYBACK

Premete questo tasto per selezionare l’equalizzazione ottimale per

l’utilizzo del diffusore. E’ possibile selezionare l’impostazione di

equalizzazione tra due diversi preset:

Serie ASM | Manuale d’uso

ITALIANO

Page 9

LIVE MONITOR

Ideale per esecuzioni dal vivo con il diffusore posizionato a terra come monitor da palco. Indicato per musicisti e cantanti.

PLAYBACK

Enfatizza le frequenze basse e alte, ed è ideale per ascolto e utilizzo di musica riprodotta (lettori MP3, CD etc.), sia per uso come sistema principale montato su

treppiede ma anche come monitor di rinforzo.

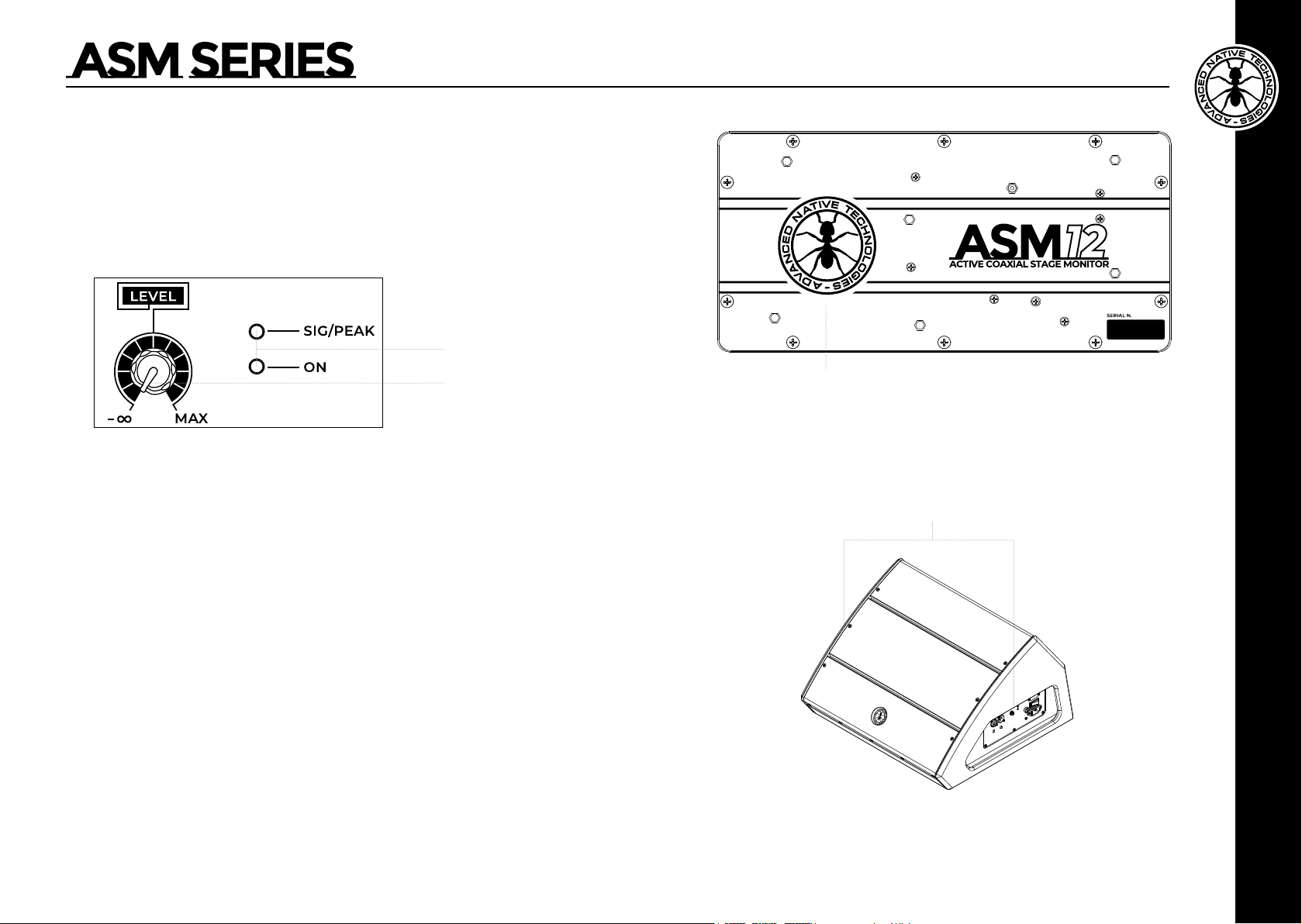

5 LEVEL

Questo controllo regola il volume di uscita del diffusore. Girate la manopola in senso orario per aumentare il volume o in senso antiorario per abbassarlo. Per una regolazione ottimale considerate sempre l’acustica dell’ambiente e il genere musicale.

6 INDICATORI ON & SIG/CLIP

Led ON: l’unità è alimentata. Led SIG/CLIP verde: il segnale è presente nel canale MIC/LINE INPUT. Nel normale

funzionamento il led funge da Vu-Meter e indica il livello audio.

Led SIG/CLIP rosso: il segnale in ingresso è molto forte ed è prossimo alla distorsione. ATTENZIONE: l’apparecchio non deve mai lavorare con livelli tali da far illuminare

di rosso in modo pressoché costante il LED SIG/CLIP.

8 MANIGLIE INCASSATE PER IL SOLLEVAMENTO E IL TRASPORTO

Utilizzate queste maniglie incassate (Fig.1) per il trasporto e il posizionamento del diffusore. Non usatele per appendere il diffusore o

per bloccarlo in qualsiasi posizione.

7 PANNELLO POSTERIORE

Il processo di raffreddamento dell’amplicatore e il mantenimento della temperatura

del pannello nei limiti di legge è garantito da una corretta dissipazione del calore, pertanto si raccomanda di non ostruire o coprire in nessun modo il telaio e il pannello posteriore del diffusore.

Manuale d’uso

| Serie ASM

Fig.1 – Maniglie laterali incassate per trasporto

Serie ASM | Manuale d’uso

ITALIANO

Page 10

3.2 | ALIMENTAZIONE

4 | SOLUZIONE DEI PROBLEMI

1 AC VOLTAGE SELECTOR

Selettore della tensione di esercizio. Generalmente non occorre agire su questo comando poiché è impostato in fabbrica. ATTENZIONE! Prima di accendere l’apparecchio assicuratevi che la tensione di rete e quella del dispositivo coincidano.

2 POWER ON/OFF

Interruttore per accensione/spegnimento del diffusore.

NOTA: per un corretto funzionamento accendete sempre il diffusore per ultimo e spegnetelo per primo. Prima di accendere il sistema assicuratevi che la manopola

LEVEL sia al minimo.

3 FUSE

Fusibile di protezione. ATTENZIONE: Sostituire il fusibile unicamente con uno dello stesso tipo e con gli stessi valori. Se il fusibile continua a saltare, rivolgetevi ad un centro di assistenza autorizzato.

PROBLEMA SPIE LUMINOSE SOLUZIONE

Assicuratevi che l’apparecchio sia

Assenza di suono Led ON spento

Suono troppo basso

Distorsione

Suono risonante

Suono stridente

LED ON acceso ma LEVEL abbassato.

Led SIG/CLIP

rosso

Led SIG/CLIP

verde

collegato correttamente alla presa di corrente elettrica. Accertatevi che la spina di rete sia saldamente inserita nella presa.

Girate la manopola LEVEL in senso

orario.

Assicuratevi che il LED SIG sia

acceso. Controllate il cavo di segnale

Attenuate il livello di LEVEL o delle

sorgenti in ingresso. Usando segnali di linea in ingresso assicuratevi che

il tasto LINE/MIC non sia premuto in

posizione MIC.

Controllate il livello della sorgente.

Mettete il selettore nella posizione

LIVE MONITOR

Controllate il segnale della sorgente

Mettete il selettore nella posizione PLAYBACK

Controllate il segnale della sorgente

4 MAINS INPUT

Presa IEC di ingresso con ltro di rete integrato. Ogni confezione è fornita del cavo di alimentazione necessario, specico per la vostra zona. Inserite in questa

presa il cavo per l’alimentazione elettrica ma accertatevi che l’apparecchio sia spento prima di collegare il cavo alla rete. Per la vostra sicurezza, non scollegate mai il polo di messa a terra.

ATTENZIONE: Per ridurre il rischio di scosse elettriche, non connettere mai l’alimentazione di rete all’apparecchio quando la griglia è rimossa.

Manuale d’uso

| Serie ASM

Serie ASM | Manuale d’uso

ITALIANO

Page 11

5 | SPECIFICHE TECNICHE

ASM10 ASM12 ASM15

Sistema Bass reflex, 2 vie Bass reflex, 2 vie Bass reflex, 2 vie

LF Woofer custom da 10”,

HF Driver a compressione

Amplicazione Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B

Potenza di picco

(LF+HF)

Risposta in frequenza

(+/-10dB)

MAX SPL 122dB 124dB 126dB

DSP 56Bit 56Bit 56Bit

Conversione AD/DA 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz

EQ 2 Preset 2 Preset 2 Preset

Connettori per ingressi e uscite

Controlli LEVEL,

VC da 2”

da 1”, VC da 1”

400W 600W 600W

70Hz-20kHz 65Hz-20kHz 55Hz-20kHz

MIC/LINE: Combo (XLR-F + jack 6,35mm.)

Uscita Link XLR-M

interruttore LINE/MIC led ON-PEAK/SIGN tasto PRESET

Woofer custom da 12”,

VC da 2,5”

Driver a compressione

da 1”, VC da 1,35”

MIC/LINE: Combo (XLR-F + jack 6,35mm.)

Uscita Link XLR-M

LEVEL, interruttore LINE/MIC led ON-PEAK/SIGN tasto PRESET

Woofer custom da 15”,

VC da 3”

Driver a compressione

da 1”, VC da 1,35”

MIC/LINE: Combo (XLR-F + jack 6,35mm.)

Uscita Link XLR-M

LEVEL, interruttore LINE/MIC led ON-PEAK/SIGN tasto PRESET

ASM10 ASM12 ASM15

Tensione operativa

Fusibile

Max assorbimento 300W 300W 300W

Cabinet 2 maniglie

Materiale del cabinet Multistrato da

Finitura del cabinet Vernice

Dimensioni (L x H x P) 380 x 333 x 480 mm450 x 338 x 510

Peso netto 12Kg 19Kg 20,5Kg

Accessori opzionali Copertura

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

incassate Foro per palo Ø 35mm.

15mm.

anti-grafo con

elevata resistenza meccanica

imbottita CV-SM10

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

2 maniglie incassate Foro per palo Ø 35mm.

Multistrato da 15mm.

Vernice anti-grafo con

elevata resistenza meccanica

mm.

Copertura

imbottita CV-SM12

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

2 maniglie incassate Foro per palo Ø 35mm.

Multistrato da 15mm.

Vernice anti-grafo con

elevata resistenza meccanica

495 x 405 x 610

mm.

Copertura

imbottita CV-SM15

Manuale d’uso

| Serie ASM

ITALIANO

Serie ASM | Manuale d’uso

Page 12

TABLE DES MATIÈRES

1 | Introduction 23

1 | INTRODUCTION

Nous vous remercions d’avoir acheté un produit A.N.T - Advanced Native Technologies!

2 | Installation 24 3 | Description 25

3.1 | Entrées et contrôles 25

3.2 | Alimentation 28

4 | Dépannage 29 5 | Spécications techniques 30 6 | Notes 52

CONTENU DE L’EMBALLAGE

• 1 x Moniteur coaxial actif

- n.1 câble d’alimentation (VDE)

• 1x Notice d’emploi - Section 1

Ce moniteur coaxial professionnel est le fruit à la fois de notre grande passion pour notre métier et de notre expérience pluriannuelle. Il a été développé pour vous offrir un produit répondant à toutes vos exigences et attentes, tout en maintenant durablement ses performances et sa qualité de haut niveau.

Conçu spéciquement pour une utilisation extrêmement intuitive et simple,

il répond aux besoins de ceux qui cherchent un moniteur de scène actif capable de fournir d’excellentes performances et le meilleur rapport qualitéprix possible pour sa catégorie.

Caractérisé par un look élégant et contemporain, il allie de manière optimale des caractéristiques professionnelles de grande qualité et une valeur exceptionnelle telle que :

• Entrées MIC/LINE sélectionnables pour une meilleure gestion du signal en fonction des scénarios d’utilisation ;

• Grande polyvalence d’utilisation, avec le choix entre deux positions d’installation en tant que moniteur de scène ou en tant qu’enceinte

d’amplication montée sur un trépied ;

• Configurabilité immédiate, grâce aux préréglages d’égalisation sélectionnés sur le panneau latéral.

Une série de housses optionnelles sont disponibles pour faciliter le transport, l’assemblage et l’intégrité du produit. Les quelques instants que vous consacrerez à la lecture de cette notice

d’emploi vous permettront de bien connaître ce produit et par là même de bénécier pleinement de ses performances.

• 1x Notice d’emploi - Section 2

Pour les consignes de sécurité, les précautions, la garantie et l’élimination, se référer à la section 2. Pour d’autres informations sur tous les produits du catalogue A.N.T

Respectez impérativement les avertissements ou mises en garde contenus dans la présente notice ainsi que les indications de la « NOTICE D’EMPLOI - SECTION 2 ».

Notice d’emploi

| Serie ASM

rendez-vous sur notre site : www.ant-intomusic.com.

Serie ASM | Notice d’emploi

FRANÇAIS

Page 13

2 | INSTALLATION

3 | DESCRIPTION

Chaque enceinte est équipée de :

A | Poignées latérales encastrées B | Bride avec orice Ø 35mm pour pied C | Pieds en caoutchouc antidérapant D | Grille de protection frontale en métal

A A

Respectez scrupuleusement les instructions ci-dessous pour installer l’enceinte et en garantir le bon fonctionnement :

• Placez l’enceinte en position horizontale sur une surface plane et stable, en vous assurant que tous les pieds en caoutchouc inférieurs adhèrent parfaitement au sol ou à la surface du support. L’enceinte est conçue pour une utilisation sur le sol

(conguration moniteur).

• Ne jamais installer l’enceinte sur des chariots mobiles, des chaises, des tables ou des objets similaires qui ne sont pas stables ou capables de supporter le poids.

• Pour permettre une dissipation correcte de la chaleur de l’amplication, laissez une distance sufsante entre le panneau arrière de l’enceinte et d’autres objets tels que

les murs, les coins, les rideaux, et ne placez jamais l’appareil à proximité de sources de chaleur de quelque nature que ce soit.

• En utilisation extérieure, évitez les endroits exposés aux intempéries.

ATTENTION : Installez l’enceinte de manière stable et sûre, de façon à éviter toute condition dangereuse pour la sécurité des personnes et des structures.

Notice d’emploi

| Serie ASM

3.1 | ENTRÉES & CONTRÔLES

1 MIC/LINE INPUT

Entrée micro symétrique avec prise Combo XLR-F/jack de 6,35 mm. Il

est possible d’utiliser un câble micro jack non symétrique. Le volume de ces entrées est réglé via le bouton LEVEL.

REMARQUE : Toujours utiliser des câbles symétriques si possible.

2 BOUTON LINE/MIC

Réglez le bouton sélecteur sur LINE (levé) pour utiliser une source au niveau ligne (table de mixage ou dispositifs pré-ampliés) ou sur MIC (appuyé) pour une utilisation microphone. Pour abaisser ou relever le

bouton, utilisez un tournevis avec une petite pointe.

3 LINK OUT

Sortie relais du signal en entrée sur prise XLR-M. Le signal de cette sortie dépend du réglage du bouton LEVEL.

4 BOUTON LIVE MONITOR/PLAYBACK

Appuyez sur ce bouton pour sélectionner l’égalisation optimale pour l’utilisation de l’enceinte. Il est possible de sélectionner les paramètres d’égalisation parmi deux préréglages différents :

Serie ASM | Notice d’emploi

FRANÇAIS

Page 14

LIVE MONITOR

Idéal pour les représentations en direct avec l’enceinte placée au sol en tant que moniteur de scène. Convient pour les musiciens et les chanteurs.

PLAYBACK

Accentue les basses et les hautes fréquences, idéal pour écouter et utiliser de la

musique reproduite (lecteurs MP3, CD, etc.), comme système principal monté sur

un trépied mais également comme moniteur de renfort.

5 LEVEL

Ce contrôle règle le volume de sortie de l’enceinte. Tournez le bouton dans le sens des aiguilles d’une montre pour augmenter le volume ou dans le sens contraire pour l’abaisser. Pour un réglage optimal, tenez toujours compte de l’acoustique de l’environnement et du genre musical.

6 INDICATEURS ON & SIG/CLIP

Led ON : l’appareil est alimenté. Led verte SIG/CLIP : le signal est présent dans le canal MIC/LINE INPUT. En

fonctionnement normal, la led agit comme un vumètre et indique le niveau audio. Led SIG/CLIP rouge : le signal d’entrée est très fort, proche de la distorsion. Si la led rouge est allumée en permanence, réduire le niveau LEVEL ou réduire les niveaux des appareils connectés à l’entrée MIC/LINE INPUT. ATTENTION : l’appareil ne doit jamais fonctionner avec des niveaux entraînant l’allumage rouge quasi permanent de la led SIG/CLIP.

7 PANNEAU ARRIÈRE

Le processus de refroidissement de l’amplicateur et le maintien de la température

du panneau dans les limites légales sont garantis par une ventilation adéquate de l’appareil. Il est donc recommandé de ne pas obstruer ou recouvrir le châssis et le panneau arrière de l’enceinte.

8 POIGNÉES ENCASTRÉES POUR LE LEVAGE ET LE TRANSPORT

Utilisez ces poignées encastrées (Fig.1) pour transporter et positionner

l’enceinte. Ne les utilisez pas pour accrocher l’enceinte ou pour la bloquer dans une position quelconque.

Fig.1 – Poignées de transport latérales encastrées

Notice d’emploi

| Serie ASM

Serie ASM | Notice d’emploi

FRANÇAIS

Page 15

3.2 | ALIMENTATION

4 | DÉPANNAGE

1 AC VOLTAGE SELECTOR

Sélecteur de la tension de fonctionnement. En général inutile d’agir sur cette

commande, congurée d’usine.

ATTENTION : Avant de mettre l’appareil en marche, assurez-vous que la tension du secteur et celle de l’appareil correspondent.

2 POWER ON/OFF

Commutateur d’allumage et extinction de l’enceinte. REMARQUE : pour un fonctionnement correct, allumez toujours l’enceinte en dernier et éteignez-la en premier. Avant de mettre le système sous tension, assurez-vous que le bouton LEVEL est au minimum.

3 FUSE

Fusible de protection.

ATTENTION : Remplacez le fusible uniquement par un fusible du même type et possédant les mêmes valeurs.

Si le fusible continue à sauter, contactez un centre de service agréé.

PROBLÈME VOYANTS LUMINEUX SOLUTION

Assurez-vous que l’appareil est

Absence de son

Son trop bas

Distorsion Led SIG/CLIP rouge

Son résonant

Son strident

LED ON éteinte.

LED ON allumée mais

LEVEL abaissé

Led SIG/CLIP verte Vérier le niveau de la source.

branché correctement à la prise de courant. Assurez-vous que

la che secteur est fermement

insérée dans la prise.

Tournez le bouton LEVEL dans le sens des aiguilles d'une montre. Assurez-vous que la led SIG est allumée.

Vériez le câble de signal

Atténuez le niveau de LEVEL ou des sources d'entrée. À l’aide du

signal de ligne en entrée vériez

que le bouton LINE/MIC n’est pas appuyé en position MIC.

Mettez le sélecteur dans la

position LIVE MONITOR

Vériez le niveau de la source

Mettez le sélecteur dans la position PLAYBACK

Vériez le niveau de la source

4 MAINS INPUT

Prise d’entrée IEC avec ltre de ligne intégré. Chaque emballage contient le cordon d’alimentation nécessaire, spécique de votre région. Insérez le câble

d’alimentation dans cette prise, mais assurez-vous que l’appareil est éteint avant de brancher le câble au secteur. Pour votre sécurité, ne débranchez jamais le pôle de mise à la terre..

ATTENTION : Pour réduire le risque d’électrocution, ne branchez jamais l’alimentation électrique à l’appareil lorsque la grille est retirée.

Notice d’emploi

| Serie ASM

Serie ASM | Notice d’emploi

FRANÇAIS

Page 16

5 | SPÉCIFICATIONS TECHNIQUES

ASM10 ASM12 ASM15

Système Bass reflex, 2 voies Bass reflex, 2 voies Bass reflex, 2 voies

LF Woofer custom de 10”,

HF Driver à compression

Amplication Classe D + classe A/B Classe D + classe A/B Classe D + classe A/B

Puissance de crête (LF+HF)

Réponse en

fréquence (+/-10dB)

MAX SPL 122dB 124dB 126dB

DSP 56Bit 56Bit 56Bit

Conversion AD/DA 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz

EQ 2 Preset 2 Preset 2 Preset

Connecteurs pour les entrées et les sorties

Contrôles/ Commandes

VC de 2”

de 1”, VC de 1”

400W 600W 600W

70Hz-20kHz 65Hz-20kHz 55Hz-20kHz

MIC/LINE : Combo

(XLR-F + jack 6,35mm.)

Sortie Link XLR-M

LEVEL, interrupteur LINE/MIC

led ON-PEAK/SIGN

bouton PRESET

Woofer custom de 12”,

VC de 2,5”

Driver à compression de 1”, VC de 1,35”

MIC/LINE : Combo

(XLR-F + jack 6,35mm.)

Sortie Link XLR-M

LEVEL, interrupteur LINE/MIC

led ON-PEAK/SIGN

bouton PRESET

Woofer custom de 15”, VC de 3”

Driver à compression de 1”, VC de 1,35”

MIC/LINE : Combo

(XLR-F + jack 6,35mm.)

Sortie Link XLR-M

LEVEL, interrupteur LINE/MIC

led ON-PEAK/SIGN

bouton PRESET

ASM10 ASM12 ASM15

Tension de fonctionnement Fusible

Absorption maximum 300W 300W 300W

Caisson 2 poignées

Matériau du caisson Contreplaqué

Finition du caisson Peinture anti-

Dimensions (L x H x P)

Poids net 12 Kg 19 Kg 20.5 Kg

Accessoires en option Housse

220-240V~

50-60Hz T2A L 250V~

110-120V~

50-60Hz T4A L 250V~

encastrées

Orice pour pied Ø 35mm.

15mm

rayures à haute résistance mécanique

380 x 333 x 4w80 mm450 x 338 x 510 mm495 x 405 x 610

rembourrée CVSM10

220-240V~

50-60Hz T2A L 250V~

110-120V~

50-60Hz T4A L 250V~

2 poignées encastrées

Orice pour pied Ø 35mm.

Contreplaqué

15mm

Peinture antirayures à haute résistance mécanique

Housse rembourrée CVSM12

220-240V~

50-60Hz T2A L 250V~

110-120V~

50-60Hz T4A L 250V~

2 poignées encastrées

Orice pour pied Ø 35mm.

Contreplaqué

15mm

Peinture antirayures à haute résistance mécanique

Housse rembourrée CV-

SM15

Notice d’emploi

| Serie ASM

FRANÇAIS

Serie ASM | Notice d’emploi

Page 17

INHALTSVERZEICHNIS

1 | EINLEITUNG 33

1 | EINFÜHRUNG

Danke, dass Sie ein Produkt A.N.T - Advanced Native Technologies erworben haben!

2 | INSTALLATION 34 3 | BESCHREIBUNG 35

3.1 | EINGÄNGE UND BEDIENELEMENTE 35

3.2 | STROMVERSORGUNG 38

4 | FEHLERBEHEBUNG 39 5 | TECHNISCHE DATEN 40 6 | NOTIZEN 52

PACKUNGSINHALT

• 1 x Aktiver Koaxial-Monitor

- 1 Netzkabel (VDE)

• 1 Bedienungsanleitung - Abschnitt 1

• 1x Bedienungsanleitung - Abschnitt 2

In diesem professionellen Koaxial-Lautsprecher steckt unsere gesamte Technik-Leidenschaft und unsere langjährige Erfahrung. Sie erhalten so ein Produkt, das hohen Ansprüchen gerecht wird und viele Jahre lang hochwertige Leistung liefert.

Er wurde speziell für eine schnelle und einfache Bedienung entwickelt und erfüllt die Wünsche aller, die einen aktiven Bühnenmonitor suchen, der exzellente Leistung und das beste Preis-Leistungs-Verhältnis seiner Kategorie bietet.

Mit seiner eleganten und modernen Optik vereint er optimal ausgereifte professionelle Eigenschaften mit herausragender Wertigkeit, wie zum Beispiel:

• Wählbare Eingänge MIC/LINE für eine verbesserte Signalverwaltung je nach Einsatzszenarien;

• Vielseitiges Einsatzspektrum mit Auswahl zwischen zwei Installationspositionen: Als Bühnenmonitor oder auf einem Stativ montierter PA-Lautsprecher;

• SofortkongurierbardurchdieamSeitenpaneleinstellbarenEQ-Presets;

Die optional erhältlichen Abdeckungen vereinfachen den Transport und die Montage und dienen dem Schutz des Geräts.

Bitte nehmen Sie sich einige Minuten Zeit, um diese Bedienungsanleitung zu lesen, damit Sie dieses Produkt optimal nutzen können.

Für Sicherheitshinweise, Vorsichtsmaßnahmen, Gewährleistung und Entsorgung siehe Anhang Abschnitt 2. Weitere Informationen über alle Produkte des Katalogs von A.N.TndenSie auf unserer Website: www.ant-intomusic.com.

Die Hinweise in der vorliegenden Bedienungsanleitung sind ebenso zu befolgen wie die in der „BEDIENUNGSANLEITUNG - ABSCHNITT 2”.

Bedienungsanleitung | ASM Serie

ASM Serie | Bedienungsanleitung

DEUTSCH

Page 18

2 | INSTALLATION

3 | BESCHREIBUNG

Alle Lautsprecher sind wie folgt ausgestattet:

A | Seitliche Griffmulden B | Flansch mit Ø 35mm Ständerbohrung C | Rutschhemmer aus Gummi D | Frontseitiges Metall-Schutzgitter

A A

Beachten Sie bei der Installation des Lautsprechers zur Gewährleistung seiner einwandfreien Funktion unbedingt folgende Anweisungen:

• Stellen Sie den Lautsprecher waagerecht auf eine ebene und solide Oberfläche, vergewissern Sie sich dabei, dass die unteren Gummifüße perfekt auf dem Boden oder der Stellfläche aufliegen. Der Lautsprecher muss auf dem Fußboden aufgestellt

werden(KongurationMonitor).

• Installieren Sie den Lautsprecher niemals auf mobilen Wagen, Stühlen, Tischen oder Gegenständen, die keine Stabilität aufweisen oder das Gewicht nicht tragen können.

• Um eine korrekte Wärmeableitung des Verstärkers sicherzustellen, belassen Sie zwischen Rückseite des Lautsprechers und anderen Gegenständen wie Wänden, Ecken oder Vorhängen einen ausreichenden Freiraum. Stellen Sie das Gerät niemals in der Nähe von Wärmequellen irgendeiner Art auf.

• Beim Einsatz im Freien das Gerät keinen Witterungseinflüssen aussetzen.

ACHTUNG: Den Lautsprecher stabil und sicher installieren, um jegliche Gefährdung von Personen und Strukturen auszuschließen.

3.1 | EINGÄNGE UND BEDIENELEMENTE

1 MIC/LINE INPUT

Symmetrischer Mikrofoneingang mit Combo-Buchse XLR-F/6,35 mmKlinkenbuchse. Es kann auch ein unsymmetrisches Mikrofonkabel verwendet werden. Die Lautstärke dieser Eingänge wird mit dem Regler LEVEL eingestellt.

HINWEIS: Verwenden Sie nach Möglichkeit stets symmetrische Kabel.

2 TASTE LINE/MIC

StellenSiedieTasteaufLINE(nichtgedrückt)zurNutzungeinerQuelle aufLine-Level(MischpulteundvorverstärkteInstrumente)oderaufMIC (eingedrückt)zurNutzungeinesMikrofons.VerwendenSiezumErhöhen

oder Verringern einen kleinen Schlitzschraubendreher.

3 LINK OUT

Link-Ausgang des Eingangssignals auf Stecker XLR-M. Das Signal dieses Ausgangs ist von der Einstellung des Reglers LEVEL abhängig.

4 TASTE LIVE MONITOR/PLAYBACK

Drücken Sie diese Taste, um die optimale Entzerrung für den Gebrauch des Lautsprechers einzustellen. Die Entzerrungseinstellung kann zwischen zwei verschiedenen Presets gewählt werden:

DEUTSCH

Bedienungsanleitung | ASM Serie

ASM Serie | Bedienungsanleitung

Page 19

LIVE MONITOR

Ideal für Liveauftritte mit auf dem Boden stehenden Lautsprecher als Bühnenmonitor. Für Musiker und Sänger.

PLAYBACK-FUNKTION

Hebt die tiefen und hohen Frequenzen hervor und eignet sich ideal zur

Musikwiedergabe(MP3-Player,CD-Playeretc.),sowohlzurNutzungalsaufeinem

Stativ montiertes Hauptsystem als auch als Monitorlautsprecher.

5 LEVEL

Dieses Bedienelement regelt die Ausgangslautstärke des Lautsprechers. Durch Drehen des Reglers im Uhrzeigersinn wird die Lautstärke erhöht, durch Drehen gegen den Uhrzeigersinn verringert. Berücksichtigen Sie für eine optimale Einstellung stets die Raumakustik und das Musikgenre.

6 ANZEIGEN ON & SIG/CLIP

LED ON: Gerät ist stromversorgt. Grüne LED SIG/CLIP: Signal ist im Kanal MIC/LINE INPUT vorhanden. Im

Normalbetrieb dient die LED als VU-Meter und somit als Pegelanzeige. Rote LED SIG/CLIP: Eingangssignal sehr stark und nahe dem Verzerrbereich. Falls die rote LED dauerhaft leuchtet, muss der Pegel LEVEL oder die Pegel der am

Eingang MIC/LINE INPUT angeschlossenen Geräte reduziert werden. ACHTUNG: Das Gerät darf nie mit Pegeln betrieben werden, die zum nahezu ständigen

roten Aufleuchten der LED SIG/CLIP führen.

7 RÜCKWAND

Die Kühlung des Verstärkers und die Temperaturhaltung innerhalb der gesetzlichen Grenzen wird durch eine korrekte Wärmeableitung sichergestellt. Aus diesem Grund sollten Sie auf keinen Fall den Rahmen und die Rückwand des Lautsprechers abdecken oder die Wärmeabfuhr behindern.

8 GRIFFMULDEN ZUM HEBEN UND TRANSPORTIEREN

Verwenden Sie diese Griffmulden (Abb.1) zum Transportieren und

Aufstellen des Lautsprechers. Benutzen Sie diese Griffe nicht, um den Lautsprecher aufzuhängen oder in einer beliebigen Position zu sichern.

Abb.1 – Seitliche Griffmulden für den Transport

DEUTSCH

Bedienungsanleitung | ASM Serie

ASM Serie | Bedienungsanleitung

Page 20

3.2 | STROMVERSORGUNG

4 | FEHLERBEHEBUNG

1 AC VOLTAGE SELECTOR

Wahlschalter der Betriebsspannung. Er ist werksseitig eingestellt und braucht in der Regel nicht betätigt zu werden. ACHTUNG: Überprüfen Sie vor der Einschaltung des Geräts, dass die Netzspannung und die Betriebsspannung des Geräts übereinstimmen.

2 POWER ON/OFF

Schalter zum Ein-/Ausschalten des Lautsprechers. HINWEIS: Schalten Sie für einen korrekten Betrieb den Lautsprecher stets zuletzt ein und als erstes aus. Versichern Sie sich vor dem Einschalten des Systems, dass der Regler LEVEL auf Mindeststufe steht.

3 FUSE

Sicherung. ACHTUNG: Sicherung nur mit einer Sicherung des gleichen Typs und mit denselben Werten ersetzen. Wenden Sie sich an eine autorisierte Servicestelle, falls die Sicherung weiterhin herausspringt.

PROBLEMA SPIE LUMINOSE SOLUZIONE

Vergewissern Sie sich, dass das

Kein Ton LED ON leuchtet

Zu leiser Ton

Verzerrung LED SIG/CLIP rot

Dumpfer Klang

Schriller Klang

nicht

LED ON leuchtet, aber LEVEL niedrig eingestellt.

LED SIG/CLIP grün Quellenpegelüberprüfen.

Gerät ordnungsgemäß an der Netzsteckdose angeschlossen ist. Prüfen Sie, ob der Netzstecker fest in der Steckdose eingesetzt ist.

Drehen Sie den Regler LEVEL im Uhrzeigersinn. Prüfen Sie, ob die LED SIG leuchtet. Überprüfen Sie das Signalkabel

Vermindern Sie den Pegel von LEVEL oder der Eingangsquellen. Versichern Sie sich bei Verwendung von Line-Eingangssignalen, dass die Taste LINE/MIC nicht in der Position MIC eingedrückt ist.

Stellen Sie den Wahlschalter auf die Position LIVE MONITOR

Quellensignalüberprüfen

Stellen Sie den Wahlschalter auf die Position PLAYBACK

Quellensignalüberprüfen

4 MAINS INPUT

IEC-Eingang mit integriertem Netzlter.In jeder Verpackung mitgeliefert wird

ein für die jeweilige Region geeignetes Stromversorgungskabel. Sich zunächst vergewissern, dass das Gerät vor dem Anschließen des Kabels an das Stromnetz abgeschaltet ist; dann Stromkabel anschließen. Trennen Sie zu Ihrer Sicherheit niemals die Erdung.

ACHTUNG: Zur Senkung des Risikos elektrischer Schläge das Gerät niemals an das Stromnetz anschließen, wenn das Gitter abgenommen ist.

Bedienungsanleitung | ASM Serie

ASM Serie | Bedienungsanleitung

DEUTSCH

Page 21

5 | TECHNISCHE DATEN

ASM10 ASM12 ASM15

System 2-Wege Bassreflex 2-Wege Bassreflex 2-Wege Bassreflex

LF 10” Custom-Woofer,

HF 1” Kompressionstreiber,

Verstärkung Klasse D + Klasse A/B Klasse D + Klasse A/B Klasse D + Klasse A/B

Spitzenleistung

(LF+HF)

Frequenzgang

(+/-10dB)

MAX SPL 122dB 124dB 126dB

DSP 56Bit 56Bit 56Bit

AD/DA-Umwandlung 24Bit / 48kHz 24Bit / 48kHz 24Bit / 48kHz

EQ 2 Presets 2 Presets 2 Presets

Ein- und AusgangsAnschlüsse

Bedienelemente LEVEL,

2” VC

1” VC

400W 600W 600W

70Hz-20kHz 65Hz-20kHz 55Hz-20kHz

MIC/LINE: Combo (XLR-F + 6,35 mm-

Klinkenbuchse)

Link-Ausgang XLR-M

Schalter LINE/MIC LED ON-PEAK/SIGN Taste PRESET

12” Custom-Woofer, 2,5” VC

1” Kompressionstreiber, 1,35” VC

MIC/LINE: Combo (XLR-F + 6,35 mm-

Klinkenbuchse)

Link-Ausgang XLR-M

LEVEL, Schalter LINE/MIC LED ON-PEAK/SIGN Taste PRESET

15” Custom-Woofer, 3” VC

1” Kompressionstreiber, 1,35” VC

MIC/LINE: Combo (XLR-F + 6,35 mm-

Klinkenbuchse)

Link-Ausgang XLR-M

LEVEL, Schalter LINE/MIC LED ON-PEAK/SIGN Taste PRESET

ASM10 ASM12 ASM15

Betriebsspannung

Sicherung

Max. Leistungsaufnahme

Gehäuse 2 Griffmulden

Gehäusematerial

Gehäusenish Kratzfeste

Abmessungen

(LxHxT)

Nettogewicht 12 kg 19 kg 20.5 kg

Optionales Zubehör

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

300W 300W 300W

Ständerbohrung Ø 35mm.

15 mm Mehrschichtsperrholz

Lackierung mit hoher mechanischer Beständigkeit

380 x 333 x 480 mm450 x 338 x 510 mm495 x 405 x 610

Gepolsterte Abdeckung CVSM10

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

2 Griffmulden Ständerbohrung Ø 35mm.

15 mm Mehrschichtsperrholz

Kratzfeste Lackierung mit hoher mechanischer Beständigkeit

Gepolsterte Abdeckung CVSM12

220-240V~ 50-60Hz T2A L 250V~

110-120V~ 50-60Hz T4A L 250V~

2 Griffmulden Ständerbohrung Ø 35mm.

15 mm Mehrschichtsperrholz

Kratzfeste Lackierung mit hoher mechanischer Beständigkeit

Gepolsterte Abdeckung CVSM15

Bedienungsanleitung | ASM Serie

DEUTSCH

ASM Serie | Bedienungsanleitung

Page 22

ÍNDICE

1 | INTRODUCCIÓN

¡Gracias por adquirir un producto A.N.T - Advanced Native Technologies!

1 | Introducción 43

Este difusor coaxial profesional el resultado de la pasión y la experiencia,

2 | Instalación 44

que hemos acumulado a lo largo de los años para ofrecerle un producto, que satisfaga sus exigencias y mantenga la calidad a lo largo del tiempo.

3 | Descripción 45

3.1 | Entradas y controles 45

3.2 | Alimentación 48

Diseñado especícamente para un uso inmediato y sencillo, satisface las

expectativas de quienes buscan un monitor de escenario activo, con óptimas prestaciones y la mejor relación calidad/precio de su categoría.

4 | Solución de problemas 49 5 | Características técnicas 50 6 | Notes 52

CONTENIDO DEL EMBALAJE

• 1 Monitor coaxial activo

- n.°1 cable de alimentación (VDE)

• 1 Manual de uso - Sección 1

• 1 Manual de uso - Sección 2

Se caracteriza por un aspecto elegante y contemporáneo y conjuga en un modo óptimo características profesionales de gran calidad y valor excepcional, tales como:

• Entradas seleccionables MIC/LINE para mejorar el control de la señal en función de los marcos de utilización;

• Utilización de gran versatilidad, con la opción de elegir entre dos posiciones

de instalación: como monitor de escenario o como difusor de amplicación

sobre trípode;

• Conguración inmediata mediante los presets de ecualización ajustables

en el panel lateral.

Fundas opcionales disponibles, para facilitar el transporte, el montaje y la integridad del producto. Dedique unos minutos a leer este manual de instrucciones, para que pueda aprovechar al máximo las prestaciones del producto.

Para las instrucciones relativas a la seguridad, las precauciones, la garantía y la eliminación del aparato, consulte el anexo Sección 2. Para más información sobre todos los productos del catálogo A.N.T, consulte nuestra página web: www.ant-intomusic.com.

Respete las advertencias de este manual y los contenidos del “MANUAL DE USO - SECCIÓN 2”.

Manual de uso

| Serie ASM

Serie ASM | Manual de uso

ESPAÑOL

Page 23

2 | INSTALACIÓN

3 | DESCRIPCIÓN

Cada difusor está equipado con:

A | Asas laterales embutidas B | Brida con oricio Ø 35mm. para barra C | Pies antideslizantes de goma D | Rejilla frontal metálica de protección

A A

Para instalar el difusor y asegurar un funcionamiento correcto, respete estrictamente las instrucciones siguientes:

• Sitúe el difusor en posición horizontal sobre una supercie llana y estable, controlando

que todos los pies de goma inferiores adhieran perfectamente al pavimento o a la

supercie de apoyo. El difusor se ha preparado para utilizarlo sobre el pavimento (conguración monitor).

• No instale nunca el difusor sobre carros móviles, sillas, mesas u objetos similares no estables o que no puedan soportar su peso.

• Para asegurar una disipación correcta del calor generado por el amplicador, deje una distancia suciente entre el panel trasero del difusor y otros objetos, tales

como paredes, esquinas, cortinas, y no instale el aparato cerca de fuentes de calor de ningún tipo.

• Si lo utiliza al aire libre, evite lugares expuestos a la intemperie..

ATENCIÓN: Instale el difusor en un modo estable y seguro, para evitar condiciones o peligros para la seguridad de personas y estructuras.

Manual de uso

| Serie ASM

3.1 | ENTRADAS Y CONTROLES

1 MIC/LINE INPUT

Entrada de micrófono balanceada con toma Combo XLR-F/jack de 6,35

mm. También se puede utilizar un cable microfónico jack no balanceado. El volumen de estas entradas se regula mediante el botón LEVEL.

NOTA: En la medida de lo posible, use siempre cables balanceados.

2 BOTÓN LINE/MIC

Sitúe el botón en LINE (levantado) para utilizar una fuente a nivel de línea (mezclador y dispositivos preamplicados) o en MIC (pulsado) para la

utilización de un micrófono. Use un destornillador de punta pequeña para subirlo o bajarlo.

3 LINK OUT

Salida de reactivación de la señal de entrada en la clavija XLR-M. La señal de esta salida depende de la regulación del botón LEVEL.

4 BOTÓN LIVE MONITOR/PLAYBACK

Pulse este botón para seleccionar la ecualización óptima para utilizar el difusor. Se puede seleccionar el ajuste de ecualización entre dos presets distintos:

Serie ASM | Manual de uso

ESPAÑOL

Page 24

LIVE MONITOR

Ideal para actuaciones en directo con el difusor situado en el suelo como monitor de escenario. Indicado para músicos y cantantes.

PLAYBACK

Enfatiza las frecuencias bajas y altas y es ideal para escuchar y utilizar música

reproducida (lectores de MP3, CD, etc.), para el uso como sistema principal montado

sobre un trípode, pero también como monitor de refuerzo.

5 LEVEL

Este control regula el volumen de salida del difusor. Gire el botón en sentido horario para subir el volumen o en sentido antihorario para bajarlo. Para obtener una regulación óptima, considere siempre la acústica del entorno y el género musical.

6 INDICADORES ON & SIG/CLIP

Led ON: la unidad recibe alimentación. Led SIG/CLIP verde: la señal está presente en el canal MIC/LINE INPUT. Durante el

funcionamiento normal, el led funciona como Vu-Meter e indica el nivel de sonido. Led SIG/CLIP rojo: la señal de entrada es muy fuerte y está próxima a la distorsión. Si el led rojo se enciende sin interrupciones, se ha de reducir el nivel LEVEL o reducir los niveles de los dispositivos conectados a la entrada MIC/LINE INPUT. ATENCIÓN: el aparato no ha de funcionar nunca con niveles, que puedan iluminar casi constantemente el LED SIG/CLIP.

7 PANEL TRASERO

Para asegurar la refrigeración del amplicador y mantener la temperatura del panel

en el rango de valores establecidos por la ley, es indispensable una disipación correcta del calor; por consiguiente, se recomienda no obstruir ni cubrir de ningún modo el bastidor ni el panel trasero del difusor.

8 ASAS EMBUTIDAS PARA EL LEVANTAMIENTO Y EL TRANSPORTE

Utilice estas asas embutidas (Fig.1) para el transporte y el posicionamiento

del difusor. No las emplee para colgar el difusor ni para bloquearlo en alguna posición.

Fig.1 – Asas laterales embutidas para el transporte

Manual de uso

| Serie ASM

Serie ASM | Manual de uso

ESPAÑOL

Page 25

3.2 | ALIMENTACIÓN

4 | SOLUZIONE DEI PROBLEMI

1 AC VOLTAGE SELECTOR

Selector de la tensión de servicio. Generalmente, no es necesario utilizarlo porque la tensión se ajusta en la fábrica. ATENCIÓN: Antes de encender el aparato, asegúrese de que la tensión de la red y la del dispositivo coinciden.

2 POWER ON/OFF

Interruptor para encender/apagar el difusor. NOTA: ha de encender siempre el difusor por último y apagarlo el primero para un funcionamiento correcto. Antes de encender el difusor, asegúrese de que el botón LEVEL esté en el mínimo.

3 FUSE

Fusible de protección. ATENCIÓN: Cambie el fusible únicamente por otro del mismo tipo y con las mismas características. Si el fusible sigue saltando, contacte a un centro de asistencia autorizado.

PROBLEMA PILOTOS LUMINOSOS SOLUCIÓN

Asegúrese de que el aparato

No hay sonido

Sonido demasiado bajo

Distorsión Led SIG/CLIP rojo

Sonido con resonancia

Sonido estridente

Led ON apagado

LED ON encendido, pero LEVEL bajado.

Led SIG/CLIP verde Controle el nivel de la fuente.

esté conectado correctamente a la toma de corriente eléctrica. Asegúrese de que la clavija de red

esté insertada en modo jo en la

toma.

Gire el botón LEVEL en el sentido horario. Asegúrese de que el LED SIG esté encendido. Controle el cable de señal

Baje el nivel de LEVEL o de las fuentes en la entrada. Usando las señales de línea en entrada, asegúrese de que el botón LINE/ MIC no esté pulsado en la posición MIC.

Sitúe el selector en la posición LIVE MONITOR

Controle la señal de la fuente

Sitúe el selector en la posición PLAYBACK

Controle la señal de la fuente

4 MAINS INPUT

Toma IEC de entrada con ltro de red integrado. El dispositivo se suministra con el cable de alimentación especíco para la zona. Inserte el cable de alimentación

eléctrica en esta toma, pero controle que el aparato esté apagado antes de conectar el cable a la red. Por su seguridad, no desconecte nunca el polo de tierra.

ATENCIÓN: Para reducir el riesgo de descarga eléctrica, no conecte nunca la alimentación de red al aparato con la rejilla extraída.

Manual de uso

| Serie ASM

Serie ASM | Manual de uso

ESPAÑOL

Page 26

5 | CARACTERÍSTICAS TÉCNICAS

ASM10 ASM12 ASM15

Sistema Bass reflex, 2 vías Bass reflex, 2 vías Bass reflex, 2 vías

LF Woofer custom de 10”,

HF Motor de compresión

Amplicación Clase D + clase A/B Clase D + clase A/B Clase D + clase A/B

Potencia de pico

(LF+HF)

Respuesta en

frecuencia (+/- 10dB)

MAX SPL 122dB 124dB 126dB

DSP 56 bits 56 bits 56 bits

Conversión AD/DA 24 bits/ 48kHz 24 bits/ 48kHz 24 bits/ 48kHz

EQ 2 Presets 2 Presets 2 Presets

Conectores para entradas y salidas

VC de 2”

de 1”, VC de 1”

400W 600W 600W

70Hz-20 kHz 65Hz-20 kHz 55Hz-20 kHz

MIC/LINE: Combo

(XLR-F + jack 6,35mm.)

Salida Link XLR-M

Woofer custom de 12”,

VC de 2,5”

Motor de compresión

de 1”, VC de 1,35”

MIC/LINE: Combo

(XLR-F + jack 6,35mm.)

Salida Link XLR-M

Woofer custom de 15”, VC de 3”

Motor de compresión

de 1”, VC de 1,35”

MIC/LINE: Combo

(XLR-F + jack 6,35mm.)

Salida Link XLR-M

ASM10 ASM12 ASM15

Tensión operativa

Fusible

Absorción máx. 300W 300W 300W

Caja 2 asas embutidas

Material de la caja Multicapa de

Acabado de la caja Pintura resistente

Dimensiones

(L x A x P)

Peso neto 12 Kg 19 Kg 20,5 Kg

Accesorios opcionales

220-240V~

50-60Hz T2A L 250V~

110-120V~

50-60Hz T4A L 250V~

Oricio para barra Ø 35mm.

15mm.

al rayado con una resistencia mecánica elevada

380 x 333 x 480 mm450 x 338 x 510 mm495 x 405 x 610

Funda acolchada CV-SM10

220-240V~

50-60Hz T2A L 250V~

110-120V~

50-60Hz T4A L 250V~

2 asas embutidas

Oricio para barra Ø 35mm.

Multicapa de

15mm.

Pintura resistente al rayado con una resistencia mecánica elevada

Funda acolchada CV-SM12

220-240V~

50-60Hz T2A L 250V~

110-120V~ 0-60Hz

T4A L 250V~

2 asas embutidas

Oricio para barra Ø 35mm.

Multicapa de

15mm.

Pintura resistente al rayado con una resistencia mecánica elevada

Funda acolchada

CV-SM15

Controles LEVEL,

Manual de uso

| Serie ASM

interruptor LINE/MIC led ON-PEAK/SIGN botón PRESET

LEVEL, interruptor LINE/MIC led ON-PEAK/SIGN botón PRESET

ESPAÑOL

Serie ASM | Manual de uso

Page 27

6 | NOTES

Serie ASM

Page 28

www.ant-intomusic.com

ENG The information contained in this manual have been carefully drawn up and checked. However no

responsibility will be assumed for any incorrectness. This manual cannot cover all the possible contingencies which may arise during the product installation and use. Should further information be desired, please contact us or our local distributor. A.E.B. Industriale Srl can not be considered responsible for damages

which may be caused to people and things when using this product. Specications and features are subject

to change without prior notice.

ITA Le informazioni contenute in questo manuale sono state attentamente redatte e controllate. Tuttavia non si assume alcuna responsabilità per eventuali inesattezze. Questo manuale non può contenere una risposta a tutti i singoli problemi che possono presentarsi durante l’installazione e l’uso dell’apparecchio. Siamo a vostra disposizione per fornirvi eventuali ulteriori informazioni e consigli. A.E.B. Industriale Srl non può essere ritenuta responsabile per danni o incidenti a cose o persone, causati o connessi all’utilizzazione o

malfunzionamento dell’apparecchio. A.E.B. Industriale Srl si riserva il diritto di cambiare speciche e aspetto

del prodotto senza alcun preavviso.

FRA Les informations contenues dans cette notice ont été attentivement rédigées et contrôlées. Toutefois, notre responsabilité ne saurait être engagée quant aux éventuelles inexactitudes et/ou imprécisions des informations fournies. Cette notice ne peut pas fournir une réponse à chacun des problèmes qui peuvent éventuellement survenir pendant l’installation et l’utilisation de l’appareil. Raison pour laquelle nous restons à votre entière disposition pour tous renseignements et conseils complémentaires. A.E.B. Industriale Srl ne saurait être tenue pour responsable des dommages ou incidents aux biens et aux personnes provenant ou dépendant de l’utilisation ou du mauvais fonctionnement de l’appareil. A.E.B. Industriale Srl se réserve la

faculté de modier les spécications et l'aspect du produit sans aucun préavis.

DEU Die Informationen in dieser Bedienungsanleitung wurden sorgfältig redigiert und kontrolliert. Für mögliche Ungenauigkeiten wird jedoch keinerlei Haftung übernommen. Diese Bedienungsanleitung kann eine Antwort auf alle Probleme geben, die bei Installation und Verwendung des Gerätes auftreten können. Für die Bereitstellung weiterer Informationen und Tipps stehen wir Ihnen gerne zur Verfügung. Die Firma A.E.B. Industriale Srl kann für Sach- und Personenschäden, die in Zusammenhang mit der Verwendung oder dem nicht korrekten Funktionieren des Geräts auftreten, nicht haftbar gemacht werden. A.E.B. Industriale Srl behält sich das Recht auf Änderung technischer Daten und der Produktoptik ohne Vorankündigung vor.

ESP La información contenida en este manual ha sido redactada y controlada con atención. Aún así, el fabricante se exime de toda responsabilidad por posibles inexactitudes. Este manual no puede dar respuesta a todos los problemas que se pueden presentar durante la instalación y el uso del equipo. Estamos a vuestra entera disposición para facilitar toda la información y los consejos necesarios. A.E.B. Industriale Srl se exime de toda responsabilidad por daños materiales y personales o accidentes, causados o relacionados con el

uso y los problemas de funcionamiento del equipo. A.E.B. Industriale Srl se reserva el derecho a modicar las especicaciones y el diseño del producto sin previo aviso.

ENG - Download this manual in other languages on www.ant-intomusic.com POR - Baixe este manual em outros idiomas em www.ant-intomusic.com CES - Stáhněte si tento manuál v jiných jazycích na adrese www.ant-intomusic.com POL - Pobierz tę instrukcję w innych językach na stronie www.ant-intomusic.com

Serie ASM

Made in China Prodotto in Cina

Fabriqué en Chine Fabricado en China

Page 29

A.E.B. Industriale Srl - Via Brodolini, 8 - Località Crespellano

40053 Valsamoggia - Bologna (ITALIA) Tel +39 051 969870 - Fax +39 051 969725
