Ansmann ALCS 2-24 User guide [sl]

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 84 24 74 www.conrad.si

NAVODILA ZA UPORABO

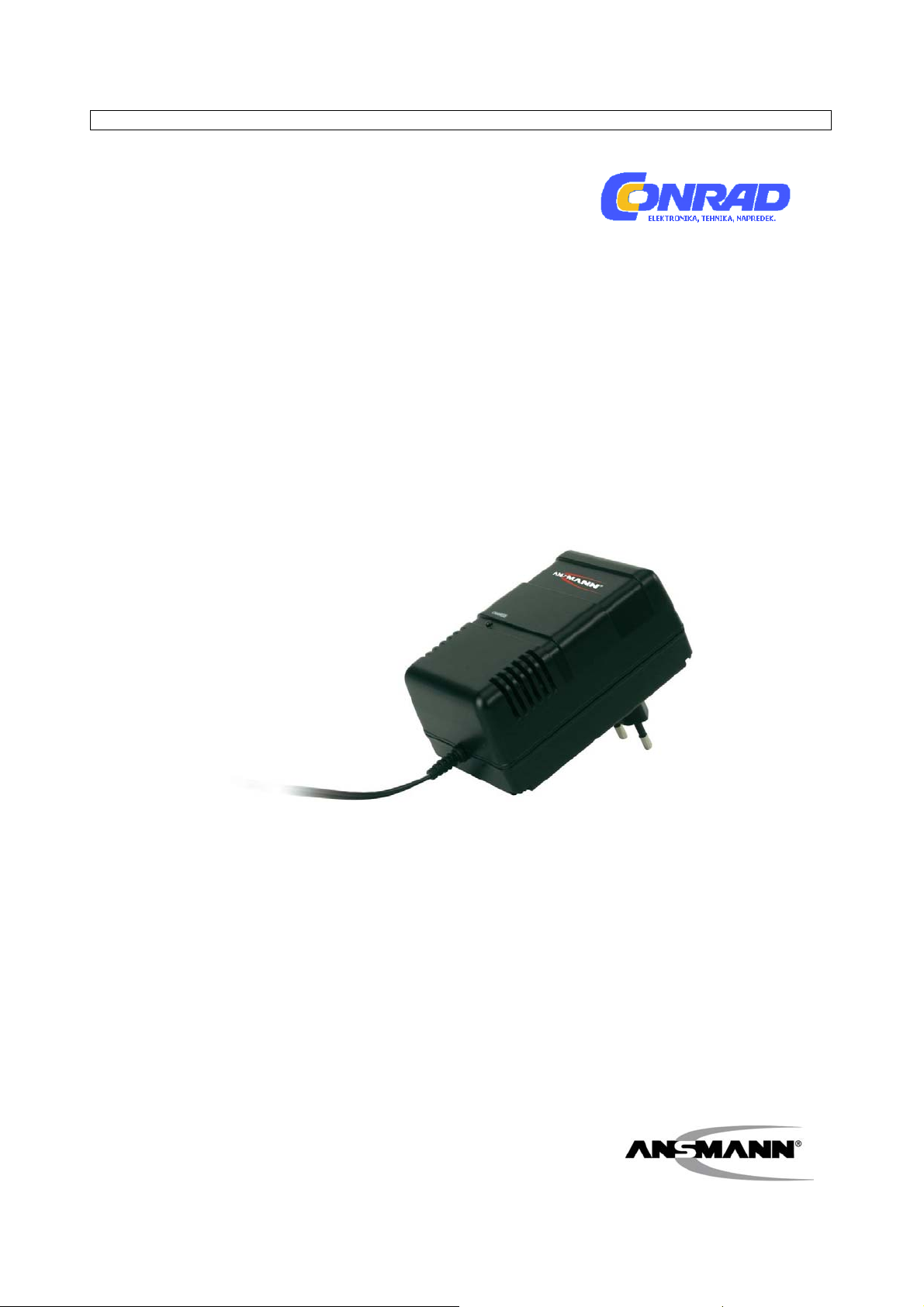

Vtični polnilnik Ansmann ALCS 2-24

Kataloška št.: 84 24 74

Kazalo

Uporaba polnilnika .................................................................................................................. 2

Opis funkcij ............................................................................................................................. 2

Prikazi ..................................................................................................................................... 2

Previdno .................................................................................................................................. 2

Priprava na uporabo ............................................................................................................... 2

Način pripravljenosti in vzporedno delovanje ......................................................................... 3

Opozorilo ................................................................................................................................. 3

Vzdrževanje ............................................................................................................................ 3

Varnostni napotek ................................................................................................................... 3

Tehnični podatki ...................................................................................................................... 3

Garancijski list ......................................................................................................................... 4

Uporaba polnilnika

Avtomatski polnilnik za svinčeve akumulatorje od 2 V do 24 V z območjem kapacitete od 2,4­24 Ah.

Opis funkcij

-.Polnite lahko svinčeve akumulatorje z 2 V; 6 V; 12 V; 24 V. Posamezna napetost se

..samodejno nastavi.

- Primeren za vse svinčeve akumulatorje.

- Elektronska zaščita pred prenapolnjenjem in priključitvijo napačnih polov.

- Polnjenje v skladu s karakteristiko IU.

-.Primeren za način pripravljenosti in vzporedno delovanje (brezprekinitveno napajanje

..svinčevih akumulatorjev pri priključenem porabniku).

- Samodejno dodatno polnjenje.

- Vzdrževalno polnjenje pribl. 20 mA.

Prikazi

1 x rdeča LED: Ko ta prikaz sveti, signalizira polnjenje naprave. Ko lučka za polnjenje neha
svetiti, je akumulator napolnjen.

4 x zelena LED: Po priključitvi akumulatorja ena izmed teh 4 LED začne svetiti. Katera LED
začne svetiti, je odvisno od napetosti priključenega akumulatorja. V praznem teku sveti LED
za 24 V.

Previdno

Priprava na uporabo

Akumulator, ki ga nameravate polniti, priključite s pomočjo priključnih sponk in pri tem
upoštevajte pravilno polarnost. Črno priključno sponko povežite z minus polom (-), rdečo
priključno sponko pa povežite s plus polom (+) svinčevega akumulatorja. Napravo priključite
na električno vtičnico.

Polnite lahko samo polnilne svinčeve akumulatorje, pri drugih baterijah obstaja
nevarnost eksplozije!

2

Če naprava nima stika z akumulatorjem, vendar je povezana z omrežjem, sveti zelena LED
(24 V).

Po uspešni povezavi se naprava samodejno nastavi na izhodno napetost povezanega
akumulatorja in postopek polnjenja se začne. Rdeča LED prikazuje postopek polnjenja. Ko je
polnjenje zaključeno, rdeče lučka za kontrolo polnjenja neha svetiti.

Po zaključenem postopku polnjenja se akumulator še naprej polni z vzdrževalnim polnilnim
tokom.

Ko rdeča LED neha svetiti, je akumulator napolnjen in ga lahko ločite od polnilnika.

Način pripravljenosti in vzporedno delovanje

Ko zaradi priključenega porabnika stanje napolnjenosti akumulatorja upade, naprava
samodejno začne dodatno polniti akumulator.

Opozorilo

Pri polnjenju svinčevih akumulatorjev lahko nastajajo eksplozivni plini. Prosimo, poskrbite za
zadostno prezračevanje in se izogibajte ognju oz. plamenu.

Vzdrževanje

Čiščenja se lotite samo takrat, ko je naprava ločena od električnega omrežja.

Napravo čistite samo s suho krpo.

V primeru poškodb na ohišju ali električnem vtiču naprave ne smete uporabljati. V primeru
okvare se obrnite na pooblaščenega specializiranega trgovca.

Varnostni napotek

Polnilnik lahko uporabljate samo v suhih, zaprtih prostorih.

Za izključitev nevarnosti požara oz. nevarnosti električnega udara je treba napravo zaščititi
pred vlago.

Tehnični podatki

Nazivna napetost akumulatorja Končna polnilna napetost Polnilni tok

2 V 2,3 V 900 mA

6 V 6,9 V 700 mA
12 V 13,8 V 600 mA
24 V 27,6 V 300 mA

3

GARANCIJSKI LIST

Izdelek: Vtični polnilnik Ansmann ALCS 2-24
Kat. št.: 84 24 74

Garancijska izjava:

Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, Klaus­Conrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim listom.

Prodajalec: ___________________________________________________________

Datum izročitve blaga in žig prodajalca:

________________

Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.

Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: [phone], Tel: 01/78 11
248

www.conrad.si

, [e-mail]

4
