EX-2V
Автомобильная антенна
Настройка антенны
Настройка антенны на необходимую частотуосуществляется укорочением излучающегоштыря у основания.
Последовательность действий:
1. ;
Ослабить крепежные винты (А) с помощью прилагаемого ключа
2. ;
Извлечьизлучающий штырь из основания
3. ;
Измерить длину L[мм]излучающегоштыря
4. :
Антенна может быть настроена для работы либо в частотномдиапазоне,либонаопределённуючастоту
Для настройки на конкретную частотуукоротитьизлучающийштырьдотребуемой длины согласнографику(*См.примечание)
а)
Для настройки на диапазон укоротитьизлучающийштырьдотребуемой длины согласнотаблиценастройки
б)
5. ;
При помощи напильникаилинаждачного круга обработатьукороченныйторецштыря
6.
Установить излучающий штырь в основание до упора и зафиксироватькрепежнымивинтами.

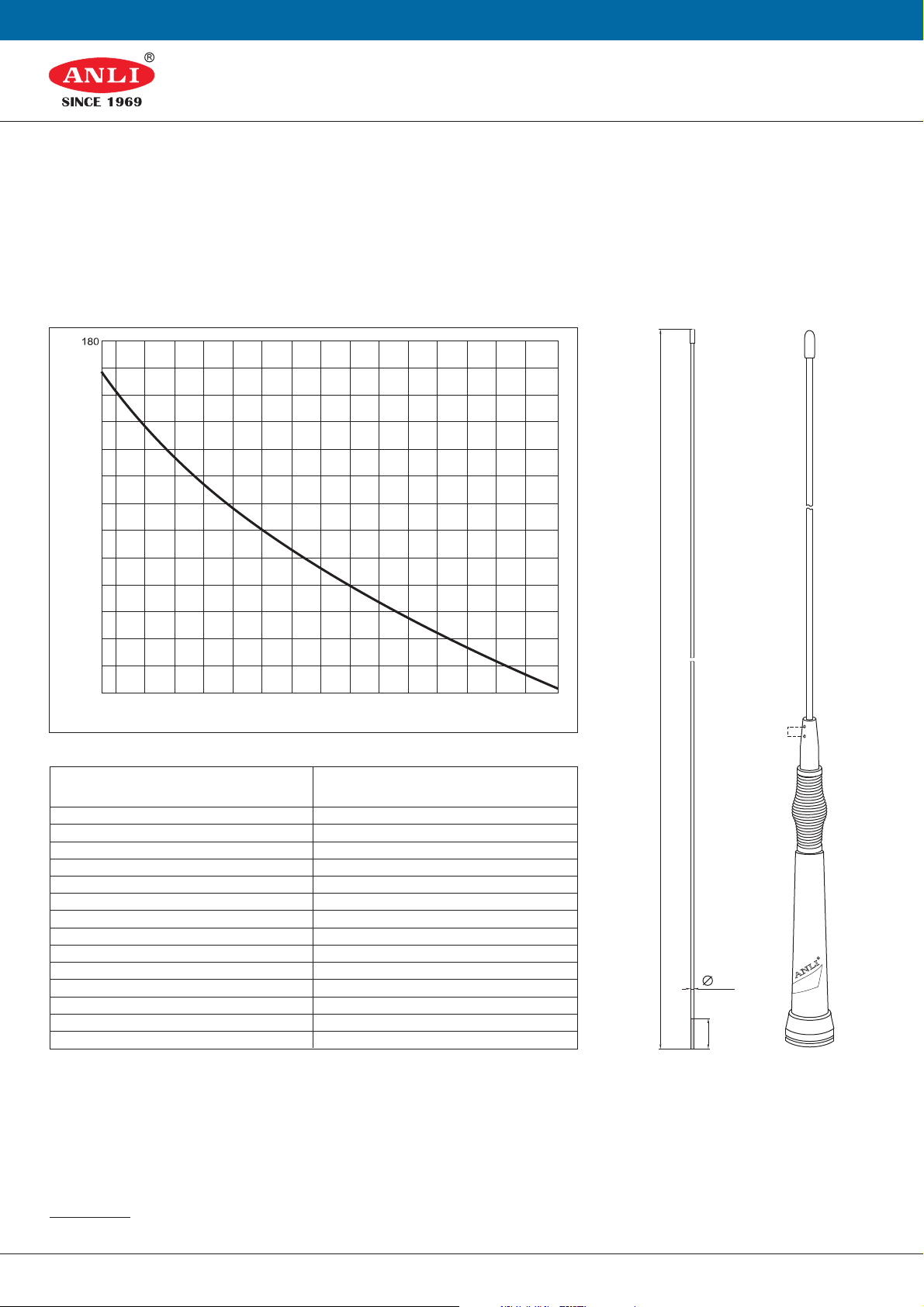

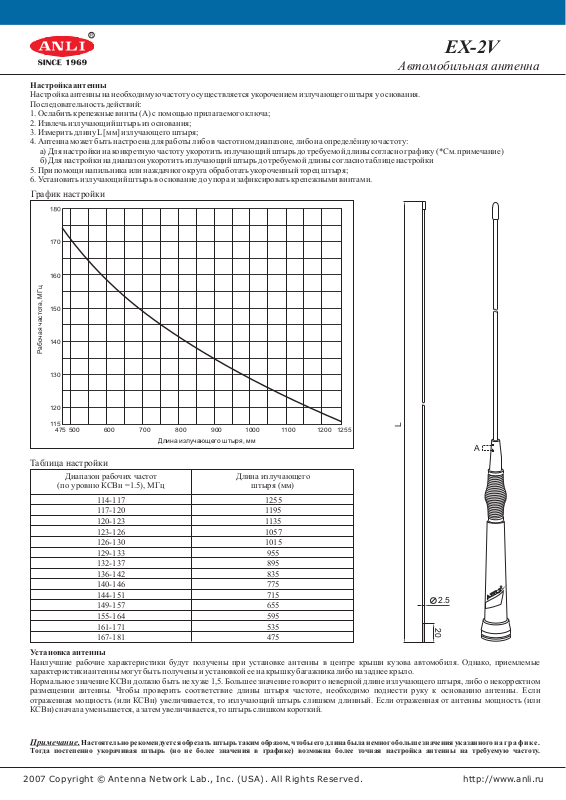

График настройки
170
160
150
140
Рабочая частота МГц,
130
120
115
500 600 700 800 900 1000 1100 1200
Длина излучающего штыря мм,
1255475
L
А
Таблица настройки
Диапазон рабочих частот
(по уровню КСВн =1.5), МГц
1-114 17
1-117 20
1-120 23
1-123 26
1-126 30
1-129 33
1-132 37
1 -1436 2
1 -1440 6
1-144 51
1-149 57
1-155 64
1-161 71
1-167 81
Установкаантенны
Наилучшие рабочие характеристики будут получены при установке антенны в центре крыши кузова автомобиля. Однако, приемлемые
характеристики антенны могут быть получены и установкойеенакрышкубагажника либо на заднее крыло.
Нормальное значение КСВн должно быть не хуже 1,5. Большее значение говорит о неверной длине излучающего штыря, либо о некорректном
размещении антенны. Чтобы проверить соответствие длины штыря частоте, необходимо поднести руку к основанию антенны. Если
отраженная мощность (или КСВн) увеличивается, то излучающий штырь слишком длинный. Если отраженная от антенны мощность (или
КСВн) сначалауменьшается,азатемувеличивается, то штырь слишкомкороткий.
Длина излучающего
штыря (мм)
1255
1195
1135
1057
1015
955
895
835
775
715
655
595
535
475
2.5
20
Примечание.
Тогда постепенно укорачивая штырь (но не более значения в графике) возможна более точная настройка антенны на требуемую частоту.
Настоятельно рекомендуется обрезатьштырьтакимобразом, чтобыего длина быланемногобольше значения указанногона гр аф ике.
