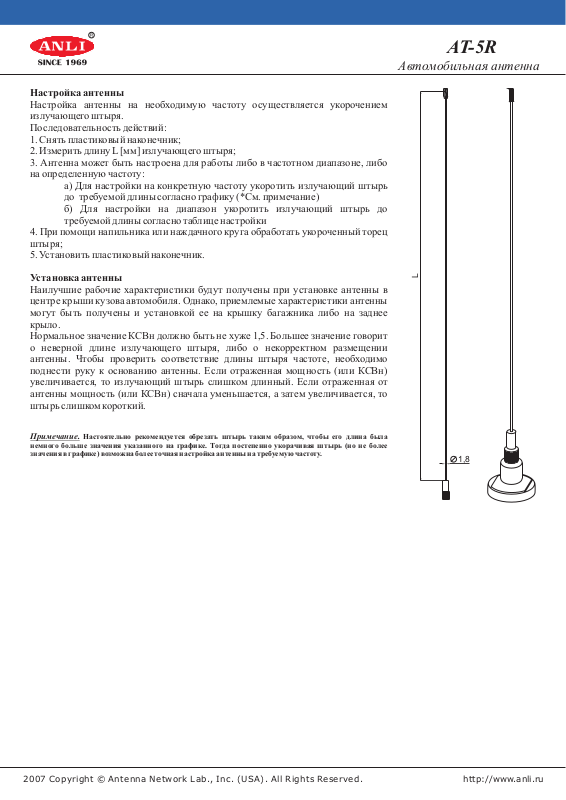

Настройка антенны
Настройка антенны на необходимую частоту осуществляется укорочением
излучающего штыря.
Последовательность действий:
1. ;
Снять пластиковыйнаконечник
2. ;
Измерить длину L [мм] излучающего штыря
3.
Антенна может быть настроена для работы либо в частотном диапазоне, либо
на определенную частоту
:
а) Для настройки на конкретную частоту укоротить излучающий штырь
до требуемой длины согласно графику (*См. примечание)
Для настройки на диапазон укоротить излучающий штырь до
б)
требуемойдлины согласно таблице настройки
4.
При помощи напильника или наждачного круга обработать укороченный торец
штыря
5.
;
Установитьпластиковый наконечник.
AT-5R
Автомобильная антенна
Установка антенны
Наилучшие рабочие характеристики будут получены при установке антенны в
центре крыши кузова автомобиля. Однако, приемлемые характеристики антенны
могут быть получены и установкой ее на крышку багажника либо на заднее
крыло.
Нормальное значение КСВн должно быть не хуже 1,5. Большее значение говорит
о неверной длине излучающего штыря, либо о некорректном размещении
антенны. Чтобы проверить соответствие длины штыря частоте, необходимо
поднести руку к основанию антенны. Если отраженная мощность (или КСВн)
увеличивается, то излучающий штырь слишком длинный. Если отраженная от
антенны мощность (или КСВн) сначала уменьшается, а затем увеличивается, то
штырь слишком короткий.
Примечание. Настоятельно рекомендуется обрезать штырь таким образом, чтобы его длина была
немного больше значения указанного на графике. Тогда постепенно укорачивая штырь (но не более
значенияв графике) возможна более точная настройка антеннына требуемую частоту.
L
1,8
