Page 1

BRUKSANVISNING FÖR

OPERATING INSTRUCTIONS

BRUKSANVISNING

LED556FDC PVR

FÄRG TV MED FJÄRRKONTROLL

COLOUR TELEVISION WITH REMOTE CONTROL

FARGE TV MED FJERNKONTROLL

Page 2

Innehåll

Funktioner............................................................... 2

Inledning ................................................................. 2

Förberedelse .......................................................... 2

Säkerhetsföreskrifter .............................................. 3

Innehåll i förpackning.............................................. 4

Miljöinformation ..................................................... 5

Reparationsinformation....................................... 5

Fjärrkontrollens knappar ......................................... 6

LCD TV:ns funktionsknappar .................................. 7

Överblick över Bakanslutningar .............................. 7

Överblick av anslutningarna - sidoanslutningar ...... 8

Strömanslutning...................................................... 8

Antennanslutning ................................................ 8

Att använda USB-ingångar ..................................... 9

HDMI-sidoanslutning ............................................ 10

Ansluta LCD-TV:n till en PC ................................. 10

Ansluta en DVD-spelare ....................................... 10

Använda sido-AV-anslutningar ............................. 10

Använda andra kontakter ......................................11

Fjärrkontroll............................................................11

Sätta i batterierna ..............................................11

Slå på/av................................................................11

För att slå på TV:n .............................................11

För att stänga av TV:n .......................................11

Digital Text-tvt (** för sändningar i Stor-

Britannien) .........................................................11

Analog Text-TV ................................................. 12

Val av ingång ........................................................ 12

Att sköta TV:n med knapparna på TV:n ............ 12

Att sköta TV:n med fjärrkontrollen..................... 12

Inspelning via EPG-skärm ................................ 13

Förstagångsinstallation......................................... 14

Automatisk inställning ........................................... 15

Använda meny för automatisk kanalsökning .... 15

Manuell Inställning ............................................... 15

Digital antenn, manuell sökning ........................ 15

Digital kabel, manuell sökning .......................... 16

Analog manuell sökning.................................... 16

Analog ﬁ njustering ............................................ 16

Nätverkskanalsökning....................................... 16

Rensa servicelista (*) ........................................ 16

Hantera stationer: Kanallista ................................ 17

Sköta kanallistan............................................... 17

Flytta en kanal .................................................. 17

Radera en kanal ............................................... 17

Byt namn på en kanal ....................................... 17

Låsa en kanal ................................................... 17

Hantera stationer: Favoritet .................................. 17

Knappfunktioner................................................ 18

Hantera stationer: Sortera kanallista .................... 18

Skärminformation ................................................. 18

Mediauppspelning med Medialäsaren .................. 18

Visning av videon via USB ............................... 19

Visning av foton via USB .................................. 19

Alternativ för bildshow....................................... 19

Visa musik via USB ........................................ 19

Inspelningsbibliotek .......................................... 20

Medialäsare inställningar .................................. 20

Tidsskiftesinspelning ........................................... 21

Direkt inspelning ................................................... 21

Titta på inspelade program .................................. 21

Ändra bildstorlek: Bildformat................................. 22

Konﬁ gurering av bildinställningar.......................... 23

Använda menyvalen för bildinställningar .......... 23

Menyvalen för bildinställningar ......................... 23

PC bildmenyinställningar .................................. 24

Konﬁ gurering av ljudinställningar.......................... 24

Använda menyvalen för ljudinställningar .......... 24

Menyvalen för ljudinställningar ......................... 24

Konﬁ gurering av din TV:s inställningar ................. 25

Använda valen i inställningsmeny .................... 25

Val i inställningsmeny ....................................... 25

Använda en modul för villkorlig åtkomst ............... 25

Visa menyn för Access (*) ................................. 25

Konﬁ gurera språkpreferenser ............................... 25

Språkinställningar ............................................. 26

Föräldralås............................................................ 26

Menyåtgärd i Föräldrainställning (*) .................. 26

Timers ................................................................... 27

Inställning av insomningstimer.......................... 27

Inställning av programtidräknare ...................... 27

Konﬁ guration av inspelning .................................. 27

Konﬁ gurera inställningar av datum/tid .................. 28

Konﬁ gurering av inställningar för källa.................. 28

Konﬁ gurering av övriga källor ............................... 28

Användning ....................................................... 28

Övriga funktioner .................................................. 29

Text-TV ................................................................. 29

Tips ....................................................................... 30

Bilaga A: Typiska visningslägen via PC-ingång .... 31

Bilaga B: AV- och HDMI Signalkompabilitet

(Ingångssignaltyper) ............................................. 31

Bilaga C: DVI-upplösningar som stöds ................. 32

Bilaga D: Stödda ﬁ lformat för USB-läge ............... 32

Bilaga E: Uppgradering av mjukvara .................... 33

Speciﬁ kationer ...................................................... 34

Digital mottagning (DVB-T)................................... 34

Digital Reception (DVB-C) .................................... 34

Svenska - 1 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 101_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1 28.09.2010 10:32:0528.09.2010 10:32:05

Page 3

Funktioner

LCD TV med fjärrkontroll.• Fullt integrerad marksänd digital-TV (DVB-T - •

MPEG2) (DVB-T- MPEG4). Två HDMI-anslutningar för digitala ljud- och •

bildsignaler. Anslutningen är även avsedd att stödja HD-signaler (för högupplöst TV).

USB-ingång.• Inspelning av program.• Tidsskiftning av program.• 1000 program (analog + digital).• OSD-menysystem.• Integrerad tuner DVB-T-C HD, kompatibel med •

MPEG 2/MPEG 4. Scart-uttag för externa enheter (video, videospel, •

ljudanläggning, m.m.). Stereoljud. (SRS Trusurround HD)• Text-TV, Fastext, TOP-text.• Anslutning for hörlurar.• Automatiskt programsystem (APS).• Manuell inställning framåt eller bakåt.• Insomningstimer/barnlås.• Automatisk ljudavstängning när ingen kanal tas •

emot. NTSC-uppspelning. • AVL (automatisk Ijudnivåanpassning).• Automatisk avstängning.• PLL (frekvenssökning).• PC-ingång. • Plug-and-play för Windows 98, ME, 2000, XP och •

Vista. Spelläge • SRS Trusurround HD•

Inledning

Var vänlig läs igenom motsvarande anvisningar för denna handbok innan produkten används för första gången, även om du är förtrogen med hur man använder elektroniska produkter. Uppmärksamma speciellt kapitlet SÄKERHETSFÖRESKRIFTER. Förvara handboken säkert för framtida referens. Dessa anvisningar måste åtföljas produkten om den säljs eller ges bort.

Tack för att du har valt denna produkt. Instruktionsboken innehåller anvisningar om hur du ska använda TV:n. Innan du använder TV:n bör du läsa instruktionerna noga. Spara instruktionsboken så att du kan kolla upp saker i den i framtiden.

Apparaten är avsedd att ta emot och visa TV-program. De olika anslutningsalternativen lägger till ytterligare möjligheter för mottagning och visning (mottagare, DVD-spelare, DVD-inspelare, videobandspelare, PC, osv). Apparaten är endast lämpad för användning i torra miljöer. Apparaten får endast användas i privata hushåll och inte i ett industriellt eller kommersiellt syfte. Vi frånsäger oss i princip ansvar om apparaten inte använts på avsett sätt eller om ej auktoriserade modiﬁ eringar har utförts. Om LCD-TV:n används i extrema miljöer kan det orsaka skador på apparaten.

Förberedelse

God ventilation kräver att du lämnar minst 10 cm avstånd runt TV:n. För att förhindra fel eller säkerhetsrisker bör du inte placera föremål på apparaten. Använd denna apparat endast i rumstemperatur.

10 cm

Svenska - 2 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 201_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2 28.09.2010 10:32:0528.09.2010 10:32:05

Page 4

Säkerhetsföreskrifter

Läs igenom följande säkerhetsföreskrifter noga för din egen säkerhet.

Strömkälla

Denna TV får endast användas vid anslutning till eluttag med växelström 220-240 V och 50 Hz. Kontrollera att du valt rätt spänningsinställning.

Nätsladd

Placera inte enheten, en möbel osv. direkt på sladden (strömkabeln) och se till att den inte blir klämd. Håll i sladdens stickpropp. Dra aldrig ur kontakten genom att dra i sladden och rör aldrig sladden med våta händer, då detta kan orsaka kortslutning eller elektriska stötar. Slå aldrig knut på sladden och knyt inte samman den med andra sladdar. Elsladdarna bör dras på så sätt att de inte riskerar att bli trampade på. En skadad elsladd kan orsaka brand eller en elektrisk stöt. När sladden är skadad och därför måste bytas, ska bytet utföras av en elektriker.

Fukt och vatten

Använd inte apparaten i våt eller fuktig omgivning (undvik badrum, köksvask, tvättmaskin och liknande). Utsätt inte apparaten för regn eller vatten, eftersom detta kan vara farligt, och ställ inga föremål fyllda med någon form av vätska, som blomvaser, ovanpå den. Undvik droppar och stänk.

Om ett fast föremål eller någon vätska skulle hamna i apparaten, stänger du av apparaten och ser till att den kontrolleras av kvaliﬁ cerad personal innan du använder den igen.

Rengöring

Före rengöring bör du koppla ur TV:n från vägguttaget. Använd inte vätskeeller spraybaserade rengörare. Använd en mjuk och torr trasa.

Ventilation

Springorna och öppningarna på TV:n är avsedda för ventilation och för att garantera en säker användning. För att förhindra överhettning får dessa öppningar inte på något sätt blockeras eller täckas över.

Värme och eld

Apparaten bör inte placeras i närheten av öppna lågor eller intensiva värmekällor som ett element. Se till att inga ljuseller värmekällor med öppna lågor, t.ex. stearinljus, står på TV:n. Batterier får inte utsättas för extrem värme från solljus, eld eller liknande.

Svenska - 3 -

Åskväder

För att undvika skador under storm, åskväder eller när du är bortrest ska du dra ur nätkabeln från vägguttaget

Reservdelar

När reservdelar behövs, ska du kontrollera att serviceteknikern har använt de reservdelar som specificeras av tillverkaren eller har samma speciﬁ kationer som originaldelarna. Icke auktoriserade utbyten av delar kan resultera i brand, elektriska stötar eller annan fara.

Service

Överlåt alla servicearbeten åt kvaliﬁ cerad personal. Ta inte bort höljet på egen hand, då detta kan förorsaka elstötar.

Avfallshantering

Anvisningar för avfallshantering:•

Förpackningsmaterialet är återvinningsbart och bör i princip återvinnas. Förpackningsmaterial som plastpåsar måste förvaras oåtkomligt för barn. Batterier, även sådana som inte innehåller tungmetaller, skall inte kastas tillsammans med hushållsavfallet. Var god kasta förbrukade batterier på ett miljövänligt sätt. Undersök vilka bestämmelser som gäller i ditt område.

• Försök inte ladda upp batterierna. Fara för explosion. Ersätt endast batterierna med samma eller motsvarande typ.

Denna symbol på apparaten eller på dess förpackning betyder att elektrisk och elektronisk utrustning ska kasseras avskilt från hushållsavfall efter dess användningstid. Inom EU används olika återvinningssystem. Kontakta de lokala myndigheterna eller din återförsäljare för ytterligare information.

Koppla bort enheten

För att koppla ur TV:n helt används nätkontakten, och den ska därför alltid vara lätt åtkomlig.

Volym i hörlurar

Överdrivet ljudtryck från hörlurarna kan skada hörseln.

Installation

För att förhindra skador måste apparaten vara säkert fäst vid väggen enligt installationsanvisningarna (om detta tillval ﬁ nns tillgängligt).

LCD-skärm

LCD-skärmen är en högteknologisk produkt som med cirka en miljon transistorer i en tunn ﬁ lm ger extremt god detaljupplösning. Ibland kan några inaktiva pixlar

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 301_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3 28.09.2010 10:32:0528.09.2010 10:32:05

Page 5

uppstå på skärmen och visas en fast blå, grön eller röd punkt. Observera att detta inte påverkar produktens prestanda.

Varning! Lämna inte TV:n i standby-läge eller påslagen när du lämnar bostaden.

Anslutning till en TV distributionssystem (kabel-TV etc.) från tuner

Enhet som är ansluten till skyddsjordslingan av byggnadsanläggningen via nätanslutningen eller via annan utrustning med en anslutning till skyddsjordslingan-och et tv-distributionssystem med koaxialkabel, kan under vissa omständigheter leda till brandrisk.

Anslutning till ett kabel-distributionssystem måste därför ske med en anordning som ger elektrisk isolering under et visst frekvensområde (galvanisk isolator, se EN 60728-11).

Licensinformation (tillval)

TruSurround-teknologin är inbyggd under licens från SRS Labs, Inc.

Licensunderrättelse

Tillverkad under licens från Dolby Laboratories.

VARUMÄRKE

“Dolby” och den dubbla D-symbolen är varumärken som tillhör Dolby Laboratories.

är ett varumärke från SRS Labs, Inc.

(valfritt)

Elektriska apparater får aldrig användas utan överinseende av en vuxen.

Elektriska apparater får aldrig användas utan överinseende av en vuxen. Barn kan inte alltid känna igen möjliga faror. Batterier/ackumulatorer kan vara livshotande om de sväljs. Förvara batterier oåtkomliga för småbarn. Om ett batteri har svalts sök omedelbart läkarhjälp. Håll även plastﬁ lmerna på förpackningarna borta från barn. Det föreligger fara för kvävning.

Innehåll i förpackning

LANG SUBTITLE PIP

SCREEN

ZOOM

ROOT

REPEAT

TITLE

TEXT

SWAP

INFO

SOURCE

V+

P+

P-

V-

RETURN

FAV SLEEP EPG

DISPLAY

ANGLE

PRESETS

MODE

Fjärrkontroll

LCD TV

Batterier: 2 stycken

AAA

Instruktionsbok

Knappen för Vänteläge/På isolerar inte apparaten helt från elnätet. Dessutom förbrukar apparaten ström i vänteläget. För att helt skilja apparaten från elnätet måste kontakten dras ur från nätuttaget. På grund av detta skall apparaten installeras på ett sådant sätt att

Note: Kontrollera tillbehören efter inköpet. Säkerställ att varje tillbehör ﬁ nns med.

1 X kabel för anslutning av video

och ljud

nätuttaget inte blockeras. Vid en nödsituation skall kontakten kunna dras ut omedelbart. För att förhindra risken för brand skall nätsladden helst separeras från nätuttaget om inte apparaten kommer att användas under en längre period, t.ex. under semestrar.

Svenska - 4 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 401_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4 28.09.2010 10:32:0628.09.2010 10:32:06

Page 6

Miljöinformation

Denna TV är utformad att förbruka mindre energi för att rädda miljön. Du inte bara bidra till att rädda miljön, • utan också att du kan spara pengar genom att minska elräkningar tack vare energieffektivitet inslag i denna TV. För att minska energiförbrukningen, bör du vidta följande åtgärder:

Du kan använda energisparläge-inställningen, som ligger i Funktion-menyn. Om du ställer in Energisparläge • som På, kommer TV: n att byta till energisparläge och luminans-nivån på TV: n kommer att minska till optimal nivå. Observera att vissa bildinställningar kommer inte vara tillgänglig att ändras när tv: n är i energisparläge.

När TV: n inte används kan du stänga av eller koppla bort TV: n från nätkontakten. Detta kommer också att • minska energiförbrukningen.

Koppla bort strömmen när man går längre tid.• Observera att årligen, med hjälp av TV i strömsparläge har mer energieffektivitet än koppla bort TV: n från •

kontakten i stället för att standby-läge. Därför är det starkt rekommenderat att aktivera strömsparlägeinställningen för att minska din årliga energiförbrukningen. Och även det rekommenderas att koppla bort TV: n från nätkontakten för att spara energi, mer när du inte använder den.

Hjälp oss att rädda miljön genom att följa dessa steg.•

Reparationsinformation

Överlåt alla servicearbeten åt kvaliﬁ cerad personal. Endast kvaliﬁ cerad personal får reparera TV. Kontakta din lokala återförsäljare där du har köpt den här TV: n för ytterligare information.

Svenska - 5 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 501_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5 28.09.2010 10:32:0728.09.2010 10:32:07

Page 7

Fjärrkontrollens knappar

Ingen funktion1. Spela (i läget mediabläddrare) 2. Inspelning av program3. Snabbt bakåt (i läget mediabläddrare)4. Ingen funktion5. Mono/stereo - Dual I-II/aktuellt språk (*)/6.

Förhandsvisning av uppspelning (i läget mediabläddrare)

Bildstorlek7. mediabläddrare)

Grön knapp/Lista schema (i EPG-läge)/Märk/8. Märk av alla (i favoritlista)

Röd knapp9. Sifferknappar10. Text-TV/Mix 11. Info/visa (i TXT-läge)12. Program ned/Sida upp/Program upp/sida ned13. Tyst läge14. Val av favoritläge15. Exit (i DTV-läge)/Return/Indexsida (i TXT-läge)16. Ingen funktion17. Ingen funktion18. Inspelningsbibliotek19. Val av bildläge/ändrar bildläge (i 20.

mediabläddrarens videoläge) Elektronisk programguide21. Insomningstimer22. Meny på/av23. OK/Välj (i läget text-TV)/kanallista24. Volym upp/ned25. Navigeringsknappar26. AV/Källa27. Tidigare program/Nu (i EPG-läge)28. Blå knapp29. Gul knapp/Tidtabell (i EPG)30. Ingen funktion31. Textning på-av/TXT-undertext (analogt TV-32.

läge)/Textning (i läget mediabläddrare) Ingen funktion33. Snabbt framåt (i läget mediabläddrare)34. Stopp (i läget mediabläddrare)35. Paus/Inspelning efter tidtabell36. Vänteläge (Standby)37. Lysdiod för drift38.

/zoomar videor (i läget

Svenska - 6 -

SCREEN

ZOOM

TEXT

INFO

P+

P-

RETURN

ANGLE

LANG SUBTITLE PIP

ROOT

REPEAT

SOURCE

FAV SLEEP EPG

DISPLAY

MODE

TITLE

SWAP

V+

V-

PRESETS

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 601_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6 28.09.2010 10:32:0728.09.2010 10:32:07

Page 8

LCD TV:ns funktionsknappar

FRAM- och BAKSIDE

Kontrollknappar VISNING Kontrollknappar

Överblick över Bakanslutningar

1. Knappen Vänteläge/På

2. TV/AV-knapp

3. Program upp/ned-knappar

4. Volym upp/ned-knappar

Obs.: Tryck på knapparna “

” och samtidigt för

att visa huvudmenyn.

HDMI 3

SCART 21. in- eller utgångar för externa enheter. SCART 12. in- eller utgångar för externa enheter. Koppla SCART-kabeln mellan SCART-uttaget på TV:n

och SCART-uttaget på din externa enhet (så som en dekoder, en Video eller en DVD spelare).

Obs.: Om en extern apparat anslutits via ett SCART -uttag växlar TV: n automatiskt till AV-modus. Obs.: Använd den medföljda scart-kabeln för att ansluta till extern enhet .

Komponentvideoingångar (YPbPr)3. används för att ansluta med komponentvideo. Med komponentvideo/ljud-ingångarna kan du ansluta enheter med komponentutgång. Anslut komponentvideokabeln mellan TV:ns KOMPONENTVIDEOINGÅNGAR och komponentvideoutgångarna på den andra enheten. När du ansluter måste du kontrollera att bokstäverna på din TV (“Y”, “Pb”, “Pr”) stämmer överens med kontakterna på den externa enheten.

PC/YpbPr-ljudingångar4. används för att ta emot ljudsignaler från en dator eller en enhet som ansluts till TV:n via YPbPr. Anslut datorns ljudkabel till TV:ns AUDIO INPUTS (LJUDINGÅNGAR) för att ta emot ljud från datorn. Anslut den andra enhetens ljudkabel till TV:ns AUDIO INPUTS (LJUDINGÅNGAR) för att aktivera komponentljud.

S/PDIF koaxialutgång5. skickar ut digitala ljudsignaler från den för tillfället använda källan.

Svenska - 7 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 701_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7 28.09.2010 10:32:0828.09.2010 10:32:08

Page 9

Använd en SPDIF koaxialkabel för att överföra ljudsignaler till en enhet som har S/SPDIF-ingång RF Input6. ansluter till en antenn eller ett kabel-TV-system.

Observera att om du använder en digitalbox eller DVD-spelare/VCR, ska du ansluta antennkabeln via denna enhet till tv:n med lämplig antennkabel enligt bilderna på följande sidor.

PC-ingång7. (datoringång) för anslutning av en dator till TV:n. Anslut PC-kabeln mellan PC-INGÅNGEN på TV:n och PC-utgången på din PC

HDMI 1: HDMI-ingång8. HDMI-ingångar är till för anslutning av enheter som har HDMI-uttag. Din LCD-TV kan visa bilder i

högupplösning (HD) från t.ex. enheter som högupplösande satellitmottagare eller DVD-spelare. Dessa apparater måste vara anslutna via HDMI-uttaget eller komponentuttaget. Dessa uttag kan ta emot antingen 720p- eller 1080i-signaler. Ingen ljudanslutning behövs för HDMI-till-HDMI-anslutningar.

HDMI 2: HDMI-ingång9. HDMI 3: HDMI-ingång10.

Överblick av anslutningarna - sidoanslutningar

CI-uttag används för att sätta i ett CI-kort. Ett CI-kort gör så att du kan titta på 1. alla de kanaler som du abonnerar på. Se avsnittet ”CA” (Conditional Access) för ytterligare information.

USB-sidoingång.2. HDMI-sidoingångar för anslutning av enheter som har HDMI-kontakt.3. Hörlursuttaget används för att koppla externa hörlurar till systemet. Koppla 4.

hörlurar till uttaget (märkt HEADPHONE) för att lyssna på ljudet från TV:n via hörlurar (tillval).

Ingången på 5. sidans ljud-videoanslutning används för att ansluta externa

USB 1

HDMIUSB 2

enheters video- och ljudsignaler. För att göra en videoanslutning måste du använda den medföljande AV-anslutningskabeln så att anslutningen kan aktiveras. Anslut först kabelns kontakt till AV-uttaget på TV:ns sida. Sätt efteråt in din videokabels kontakt (medföljer ej) i den GULA ingången (placerad på ﬂ erkontaktsidan) på den medföljda AV-anslutningskabeln. Färgerna på kontakterna ska överensstämma.

S-AV

För att aktivera ljudanslutningen måste du använda de RÖDA och VITA ingångarna på sido-AV-anslutningskabeln. Anslut efteråt apparatens ljudkabelkontakter till den RÖDA och VITA kontakten på den medföljda sido-AVanslutningskabeln. Färgerna på kontakterna ska överensstämma.

Anm. Du ska använda ljudingångarna på sido-AV-anslutningskabeln (RÖD och VIT) för att aktivera ljudanslutning, vid anslutning av en enhet till din TV genom att använda PC eller KOMPONENTVIDEOingång.

Strömanslutning

VIKTIGT!: TV:n är avsedd för drift vid 220-240V AC, 50 Hz.

Låt TV:n stå tills den anpassats till rumstemperaturen efter uppackning innan du ansluter den till nätuttaget. • Anslut strömkabeln till elnätet.

Antennanslutning

Anslut antenn- eller kabel-TV-kabeln till ANTENNINGÅNGEN på TV:ns baksida.•

HDMI 3

Antenn / Kabel

Svenska - 8 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 801_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8 28.09.2010 10:32:0928.09.2010 10:32:09

Page 10

Att använda USB-ingångar

USB-anslutning

Via TV:ns USB-ingångar kan du ansluta en extern • hårddisk eller ett USB-minne. Det här innebär att du kan spela in och spela upp ﬁ ler på externa lagringsenheter.

Hårddiskar (med egen strömförsörjning) i formaten • 2,5 och 3,5 tum stöds.

För att spela in ett program måste du först ansluta • ett USB-minne till din TV medan TV:n är avstängd. Du ska därefter slå på TV:n för att aktivera inspelningsfunktionen. I annat fal kommer inte inspelningsfunktionen att vara tillgänglig.

VIKTIGT!

Säkerhetskopiera ﬁ lerna innan anslutning till TV:n • för att förhindra möjlig förlust av data. Märk att tillverkaren inte är ansvarig för förlorad data.

Vissa typer av USB-enheter (t.ex. MP3-spelare) eller • USB-minnen är inte kompatibla med denna TV.

VIKTIGT! TV:n stöder enbart diskformatering för FAT32. NTFS-formatet stöds inte. Om du ansluter en USB-disk med formatet NTFS kommer du att behöva formatera om disken. Se avsnittet om diskformatering längre fram.

Observera att formateringen innebär att alla lagrade data försvinner och att disken konverteras till ﬁ lformatet FAT32.

Anslutning av USB-disk

• Anslut USB-enheten till TV:ns USB-ingång.

Anm. Sätt i/ta ur USB-disken när TV:n är frånslagen.

Anm. Använd en så kort USB-kabel som möjligt för anslutningen och kontrollera att den har en USBsymbol.

Anm. Problem kan uppstå vid formatering av diskar med en lagringskapacitet på 1 TB eller högre. Formatera i så fall disken med hjälp av en dator och välj ﬁ lformatet FAT32.

SIDOVY FÖR USB-MINNE

VARNING!

Att snabbt koppla in eller ur USB-enheter är förenat • med risker. Speciellt otillrådligt är det att koppla in och ur enheten upprepade gånger. Detta kan fysiskt skada USB-spelaren och särskilt USB-enheten.

Dra inte ut USB:n under uppspelningen av en ﬁ l.•

Inspelning av program

För att spela in ett program måste du först ansluta ett USB-minne till din TV medan TV:n är avstängd. Du ska därefter slå på TV:n för att aktivera inspelningsfunktionen.

VIKTIGT! Om du använder en ny USB-hårddisk bör du först formatera den med TV:ns alternativ för diskformatering.

Om du vill använda inspelningsfunktionen ansluter • du USB-enheten eller en extern hårddisk till TV:n. Enheten bör ha minst 1 GB kapacitet och stödja USB 2.0. Om enheten inte stöder USB 2.0 visas ett felmeddelande.

Inspelade program sparas på USB-disken i formatet • .TS (MPEG-2 transportström). Om du vill kan du kopiera över dessa ﬁ ler till en dator.

Anm. Det är inte säkert att det uppspelningsprogram du använder stöder formatet .TS. I så fall behöver du installera ett annat uppspelningsprogram på datorn.

En timmes inspelning tar i regel upp cirka 2 GB • diskutrymme.

Mer information om inspelning av program ﬁ nns längre • fram i avsnitten ”Direkt inspelning”, “Tidsskiftning”, ”Elektronisk programguide”, ”Inspelningsbibliotek och ”Inspelningstimers”.

Inspelade program delas upp i ﬁ ler på vardera cirka • 1 GB (ungefär en timmes speltid). Ordningsföljden framgår av de tre sista siffrorna i ﬁ lnamnet, t.ex. 4801-000.ts , 4801-001.ts.

Inspelade program sparas i följande katalog på • den externa lagringsenheten: \DVR\RECS. Alla inspelningar betecknas med siffror (t.ex. 4801-000. ts). En textﬁ l (.txt) skapas för varje inspelning. I ﬁ len ﬁ nns information om t.ex. TV-bolag, program och inspelningstid.

Om skrivhastigheten på den anslutna USB-disken • inte är tillräcklig, kan inspelningen misslyckas och tidsskiftningsfunktionen är eventuellt inte tillgänglig.

Inspelningar av högupplösta program kan ta upp mer • utrymme på USB-disken beroende på den utsända signalens upplösning. Av detta skäl bör USBhårddiskar användas för att spela in högupplösta program.

Ta inte ut USB/HDD:n under inspelning. Detta kan • skada den anslutna USB/HDD:n.

Multipartionshårddiskar (HDD) stöds för upp till två • partioner.

En del strömpaket spelas eventuellt inte in beroende • på signalproblem, så ibland kan det hända att bilden fryser under uppspelning.

Knapparna för Inspelning, Spela, Paus, Visa (för • PlayListDialog) kan inte användas när text-TV är

Svenska - 9 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 901_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9 28.09.2010 10:32:1028.09.2010 10:32:10

Page 11

På. Om en inspelning börjar från timern när textTV är På, stängs text-TV automatiskt av. Text-TV är också avaktiverad när det pågår en inspelning eller uppspelning.

HDMI-sidoanslutning

Du kan använda HDMI-sidoanslutningen till att ansluta enhet som har HDMI-anslutning till TV:n. Använd en lämplig HDMI-kabel i dylik anslutning. Observera att du ska växla till HDMI-källa för att titta på innehållet från den anslutna enheten. Slå av både TV:n och den andra enheten innan du gör anslutningen. HDMI-sidoingång stöder anslutning mellan HDMIanheter, så som DVD-spelare. Du kan använda HDMI-sidoanslutningen till att ansluta extern enhet som har HDMI-anslutning till TV:n. Använd HDMIkabel till att ansluta.

HDMI-ENHET SIDOVY

Ansluta LCD-TV:n till en PC

Du kan ansluta en dator för att visa datorns bild på LCD TV:n. Stäng av både datorn och skärmen innan några anslutningar utförs. Använd en 15-stifts D-sub-skärmsladd för att ansluta datorn till TV:n. När anslutningen är klar växlar du till datorn som källa för TV:n. Se avsnittet ”Val av ingång”. Ställ in den önskade upplösningen. Information om upplösning ﬁ nns som bilaga.

Ansluta en DVD-spelare

När du vill ansluta en DVD-spelare till din TV kan du använda kontakterna på TV:n. DVD-spelare kan ha olika kontakter. Se i DVD-spelarens instruktionsbok för ytterligare information. Slå av både TV:n och den andra enheten innan du gör anslutningen.

Anm.: Kablarna på bilden medföljer inte.

Om DVD-spelaren stödjer HDMI kan du ansluta • den via HDMI. När du ansluter DVD-spelaren enligt bilden nedan ska du växla till HDMI-källa. Se avsnittet ”Val av ingång” .

De flesta DVD-spelare ansluts med • KOMPONENTKONTAKTER. Använd en komponentvideokabel för att ansluta till videoingången. För att aktivera ljud använder du en komponentljudkabel enligt bilden nedan. När anslutningen är klar växlar du till YPbPr-källan. Se avsnittet ”Val av ingång” .

Du kan även ansluta via SCART 1 eller SCART 2. • Använd en SCART-kabel enligt bilden nedan.

Anm.: Dessa tre metoder för anslutning ger samma effekt men med olika kvalitetsnivåer. Det är inte nödvändigt att ansluta med alla tre metoder.

HDMI

Ljudingångar

PC-ljudkabel

(medföljer ej) för

LJUDINGÅNGAR på

TV:n

PC-ingång

PC RGB-kabel (medföljer ej) för PC-ingång

scart uttag

Komponentvideoingångar

Komponentljudingångar

DVD-SPELARE

HDMI -ingång

Använda sido-AV-anslutningar

Du kan ansluta ﬂ era tillvalsenheter till din LCD TV genom TV:ns sidokontakter.

För anslutning av en videokamera eller kamera • ska du använda AV uttaget (sidan). För att göra detta måste du använda den medföljda video/ ljudanslutningskabeln. Anslut först kabelns kontakt till TV:ns AV IN-uttag (sidan). Sätt efteråt in kontakterna på din kameras kabel (medföljer ej) i ﬂ erkontaktsdelen på video/ljudanslutningskabeln. Färgerna på kontakterna ska överensstämma. Se bild nedan.

Svenska - 10 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1001_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 10 28.09.2010 10:32:1028.09.2010 10:32:10

Page 12

Efteråt ska du växla till • Sido-AV-källa. Se avsnittet Val av ingång i följande avsnitt för mer information.

Hörlurar

AV-kabel

(medföljer ej)

Kamera

USB 2

S-AV

AV anslutningskabel

(medföljer)

För att lyssna på TV:n från hörlurarna ska du ansluta • hörlurarna till TV:ns HÖRLURAR-uttag, som visas i

bilden ovan.

Använda andra kontakter

Du kan ansluta en rad olika utrustningar till din LCD TV. Möjliga anslutningar visas nedan. Observera att kablarna som visas på bilden inte medföljer.

För att ansluta en enhet med SPDIF-stöd använd • lämplig SPDIF-kabel för ljudanslutning.

Externa högtalare

En enhet som stöder

SPDIF-signal.

Fjärrkontroll

Sätta i batterierna

Ta bort batterilocket på fjärrkontrollens baksida • genom att försiktigt dra det bakåt.

Sätt i två stycken • AAA/R3-batterier eller motsvarande. Observera rätt polaritet (+/-) när du sätter batterierna och sätt tillbaka batteriluckan.

Anm.: Ta bort batteriet ur fjärrkontrollen om denna inte ska användas under en längre tid. I annat fall kan den skadas av eventuellt batteriläckage. Fjärrkontrollens räckvidd är ca 7 meter / 23 ft.

Slå på/av

För att slå på TV:n

Anslut till ett eluttag på 220-240 V AC, 50 Hz. • Tryck på knappen STANDBY. Lysdioden för viloläget •

tänds. För att slå på TV:n från viloläget kan du antingen:•

Trycka på “• på fjärrkontrollen.

Tryck på knappen • -P/CH eller P/CH+ på TV:n. Din TV slås på.

Anm.: Om du slår på din TV med knapparna PROGRAM UPP/NED på fjärrkontrollen eller på TV:n, startar TV:n med den kanal som du senast tittade på.

Med samtliga metoder slås TV:n på.

För att stänga av TV:n

Tryck på knappen “• ” på fjärrkontrollen eller på nuddknappen för vänteläge på TV:n, så att TV:n växlar över till vänteläget.

För att stänga av TV:n helt drar du ut nätsladden • ur nätuttaget.

Note: När TV:n är i viloläge blinkar Standby-lampan för att indikera att funktioner som Standby-sökning, nedladdning eller Timer är aktiverat. LED-lampan kan blinka när TV:n slås på från viloläge.

Digital Text-tvt (** för sändningar i StorBritannien)

• Tryck på knappen “ ” .

• Digital text-tv informationen visas.•

• Använd de färgade knapparna, markörknapparna och • OK-knappen.

Användningsmetoden varierar beroende på innehållet i den digitala text-tv: n.

Följ instruktionerna som visas på det digitala text-tv fönstret.

• När du trycker på “• OK” knappen eller ett liknande meddelande visas på skärmen, tryck på OK knappen.

• När du trycker på “• ” knappen återgår TV: n till TV sändning.

• Med digital markbunden sändning (DVB), ﬁ nns det • utöver den digitala text-tv-sändningen och den vanliga sändningen även kanaler med endast digital text-tv sändning.

• Bildformatet (bildens storlek) när du ser en kanal med • endast digital text-tv sändning är samma format som den senaste bilden.

• När du trycker på TEXT-TV “• det digitala text-TV fönstret.

” -knappen, P+ / P- eller en sifferknapp

” knappen igen visas

Svenska - 11 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1101_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 11 28.09.2010 10:32:1028.09.2010 10:32:10

Page 13

Analog Text-TV

Användningen av text-TV och dess funktioner är detsamma som i det analoga systemet. Var god se avsnittet om “TEXT-TV”.

Val av ingång

När du väl har anslutit externa enheter till din TV kan du växla mellan olika insignalkällor. Tryck på knappen “KÄLLA” på fjärrkontrollen för att byta källa direkt.

TV:n kan styras både med fjärrkontrollen och med knapparna på TV:n.

Att sköta TV:n med knapparna på TV:n Volyminställning

Tryck på “• ” -knappen för att minska volymen eller visas på skärmen.

Programval

Tryck på “• P/CH +”-knappen för att välja nästa program eller “P/CH -”-knappen för att välja föregående program.

Öppna huvudmenyn

Tryck på “• V+”/”V-” knapparna samtidigt för att visa huvudmenyn. Välj undermenyn i huvudmenyn med hjälp av “AV”-knappen och ställ in i undermenyn med hjälp av “ mer om menyerna i avsnittet ”Menysystem”.

AV-läge

Tryck på “• AV ”-knappen på TV:ns kontrollpanel för att byta mellan AV-lägen.

Att sköta TV:n med fjärrkontrollen

TV:ns fjärrkontroll är utformad för att styra samtliga • funktioner för den modell du valt. Funktionerna beskrivs här utifrån TV:ns menysystem.

Volyminställning

Tryck på knappen “• V+” för att höja volymen. Tryck på “V-”-knappen för att sänka volymen. En volymskala visas på skärmen.

för att höja volymen så att en volymskala

” eller “ ” -knappen. Du kan läsa

Svenska - 12 -

Programval (föregående eller nästa program)

Tryck på knappen “• P -” för att välja föregående program.

Tryck på knappen “• P +” för att välja nästa program.

Programval (direkt åtkomst)

För att välja program mellan 0 och 9, använder du • fjärrkontrollens sifferknappar. TV:n växlar till det valda programmet. För att välja mellanliggande program, tryck på sifferknapparna i följd. När tiden har gått ut för den andra siffrans knapptryckning, kommer programmet att visas efter den första siffra som angavs. Tryck direkt på programnumret för att välja om ett program med ett ensiffrigt nummer.

Visa elektroniska programguiden (EPG)

Du kan visa den elektroniska programguiden (EPG) för att visa information om tillgängliga program. Tryck på knappen EPG på fjärrkontrollen för att visa EPG-menyn.

Tryck på “• kanaler.

Tryck på “• programlistan.

EPG-menyn visar tillgänglig information för alla • kanaler.

Informationen uppdateras automatiskt. Om det inte • ﬁ nns någon information tillgänglig om kanalhändelser, kommer EPG visas med blanktecken.

OK (Tillval): visar/spelar in eller ställer in timern för framtida program.

INFO (Närmare information om händelser): Visar programmen i detalj.

Grön knapp: Programschema listas Gul knapp: Visa EPG-data i enlighet med tidsföljdsbaserat

schema Blå knapp (Filter): Visar ﬁ ltreringsalternativ.

(RECORD) (Spela in): TV:n börjar spela in det valda programmet. Du kan trycka på nytt för att stoppa inspelningen.

”/“ ”-knapparna för att navigera bland

”/“ ”-knapparna för att navigera genom

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1201_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 12 28.09.2010 10:32:1128.09.2010 10:32:11

Page 14

Röd knapp (Föregående tidsdel): Visar programmen för föregående tidsdel.

Grön knapp (Nästa tidsdel): Visar programmen för nästa tidsdel.

Gul knapp (Föreg. dag): Visar programmen för föregående dag.

Blå knapp (Nästa dag): Visar programmen för nästa dag.

Nummerknappar (Hoppa): Hoppar direkt till den önskade kanalen via nummerknappar.

OK (Tillval): visar/spelar in eller ställer in timern för framtida program.

Textknapp: Visar ﬁ ltreringsalternativ. INFO (Närmare information om händelser): Visar

programmen i detalj.

(RECORD) (Spela in): TV:n börjar spela in det valda programmet. Du kan trycka på nytt för att stoppa inspelningen.

Text (Sök): Visar menyn “Guidesökning”. SUBTTL: Tryck på knappen SUBTITLE för att visa

menyn Välj genre. Med hjälp av denna funktion kan du söka i programguidedatabasen i överensstämmelse med genren. Informationen söks i programeguiden och resultaten som matchar sökkriterierna visas.

(Nu) : Visar det aktuella programmet.

(RECORD) (Spela in): TV:n börjar spela in det valda programmet. Du kan trycka på nytt för att stoppa inspelningen.

Inspelning via EPG-skärm

VIKTIGT! För att spela in ett program måste du först ansluta ett USB-minne till din TV medan TV:n är avstängd. Du ska därefter slå på TV:n för att aktivera inspelningsfunktionen. I annat fal kommer inte inspelningsfunktionen att vara tillgänglig.

(RECORD) (Spela in): TV:n börjar spela in det valda programmet. Du kan trycka på nytt för att stoppa inspelningen.

Anm. Du kan inte växla till en annan sändning eller källa under inspelningen.

/ : Sida Vänster / Sida höger

Programval

I menyn EPG, tryck på knappen OK för att öppna menyn “Val av händelse”.

Kanalval

Med hjälp av detta alternativ kan du växla över till den valda kanalen.

Record / Delete Record Timer (Spela in/Ta bort inspelningstimer)

VIKTIGT! För att spela in ett program måste du först

Röd knapp (Föreg. dag): Visar programmen för föregående dag.

Grön knapp (Nästa dag): Visar programmen för nästa dag.

Gul knapp (Zoom): Utökar programinformation. Blå knapp (Filter): Visar ﬁ ltreringsalternativ. INFO (Närmare information om händelser): Visar

programmen i detalj. Nummerknappar (Hoppa): Hoppar direkt till den

önskade kanalen via nummerknappar. OK (Tillval): visar/spelar in eller ställer in timern för

framtida program.

ansluta ett USB-minne till din TV medan TV:n är avstängd. Du ska därefter slå på TV:n för att aktivera inspelningsfunktionen. I annat fal kommer inte inspelningsfunktionen att vara tillgänglig.

Sedan du har valt program i EPG-menyn trycker • du på OK så att skärmen Options (Alternativ) visas. Välj alternativet ”Record” (Spela in) och tryck på OK. Programmet är nu valt för inspelning.

Om du ångrar dig kan du ta bort programmet genom • att markera det, trycka på knappen OK och välja ”Delete Rec. Timer”. Inspelningen tas då bort.

Anm. Du kan inte växla till någon annan kanal eller källa medan det pågår en inspelning på den aktuella kanalen.

Svenska - 13 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1301_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 13 28.09.2010 10:32:1128.09.2010 10:32:11

Page 15

Set Timer / Delete Timer (Ange timer/Ta bort timer)

Sedan du har valt program i EPG-menyn trycker du på OK så att skärmen Options (Alternativ) visas. Välj alternativet ”Set Timer on Event” (Ställ in timer för händelse) och tryck på OK. Du kan ange klockslag för kommande program.

Om du ångrar dig kan du ta bort påminnelsen genom att markera den och trycka på knappen OK. Välj sedan ”Delete Timer” (Ta bort timer). Timer-inställningen tas då bort.

Anm. Du kan inte spela in eller ange timer för två eller ﬂ era program inom samma intervall.

Förstagångsinstallation

VIKTIGT: Kontrollera att antennen eller kabeln är ansluten och en CI-modul inte har satts i innan TV:n slås på för förstagångsinstallationen.

När TV:n slås på för första gången kommer en • installationstrollkarl leda dig genom proceduren. Först kommer en skärm för språkval visas:

knappen “ text-TV.

Tryck på knappen “• för text-TV har ställts in. Därefter kommer Sökning

krypterad att markeras. Du kan ställa in Sökning krypterad till Ja om du vill avsöka kodade stationer.

Därefter väljer du det önskade språket för text-TV. Tryck på • OK-knappen på fjärrkontrollen för att

fortsätta. Följande meddelande kommer att visas på skärmen:

För att välja alternativet “Ja” eller “Nej”, markera posten genom att trycka på “ ” eller “ ”-knapparna och tryck på OK-knappen.

Följande visas då på skärmen:

Om du väljer alternativet KABEL visas följande skärmbild:

” eller “ ” för att välja önskat språk för

” efter att alternativet Språk

Använd knapparna “• ” eller “ ” för att välja språk och tryck på knappen OK för att ställa in valt språk och fortsätta.

Efter att språket har valts visas skärmen • “Välkommen!” på skärmen, där du ska ställa in alternativen Land, Text-tv-språk och Sökning krypterad.

Genom att trycka på knappen “• ” eller “ ”, välj Land som du vill ställa in och tryck på knappen “ ” för att markera alternativet Text-tv-språk. Använd

Svenska - 14 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1401_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 14 28.09.2010 10:32:1228.09.2010 10:32:12

Du kan välja frekvensomfång på skärmen. Du markerar alternativ med knappen “ ” eller “ ”. Frekvenser kan även anges med nummerknapparna på fjärrkontrollen. Ställ in önskad start- och stoppfrekvens genom att använda nummerknapparna på fjärrkontrollen. Du kan sedan ange sökintervallen till 8000 kHz eller 1000 kHz. Om du väljer 1000 kHz görs en noggrann frekvenssökning. Det innebär också att sökningen tar längre tid. Tryck på OK när du är klar. Den automatiska sökningen startar.

Om du väljer söktypen ANTENN kommer TV:n att söka efter digitala, markbundna sändningar.

Page 16

Obs. Du kan trycka på knappen MENU för att avbryta.

Efter att alla tillgängliga stationer sparats kommer • kanallistan att visas på skärmen. Om du vill sortera kanalerna, i enlighet med LCN, välj ”Ja” och tryck sedan på ”OK”.

Tryck på • OK-knappen för att lämna kanallistan och titta på TV.

Automatisk inställning

TIPS Den automatiska inställningen hjälper dig att avstämma TV:n på nytt för att lagra nya tjänster eller stationer.

Tryck på knappen MENU på fjärrkontrollen och välj Installation genom att trycka på knappen “

”. Tryck på OK-knappen och följande mevy visas.

” eller “

Använda meny för automatisk kanalsökning

Digital antenn: Söker och lagrar antennbaserade DVB-stationer.

Digital kabel: Söker och lagrar kabelbaserade DVBstationer.

Analog: Söker och lagrar analoga stationer. Digital antenn och analog: Söker och lagrar både

analoga och antennbaserade DVB-stationer. Digital kabel och analog: Söker och lagrar både

analoga och kabelbaserade DVB-stationer.

Varje gång som du väljer en typ av automatisk sökning • och trycker på OK-knappen, så visas en skärm för att bekräfta. För att starta installationsprocessen, välj Ja. För att avbryta, väl Nej genom att använda

” eller “ ” och OK-knappen.

.“ Efter att typen av automatisk kanalsökning •

har ställts in, valts och bekräftats, så kommer installationsprocessen starta och förloppsindikatorn visa gången. Tryck på knappen MENU för att avbryta processen. I sådant fall kommer de hittade kanalerna inte att sparas.

Manuell Inställning

TIPS : Denna funktion kan användas för att ställa in sändande station direkt.

Välj • Manuell Kanalsökning från installationsmenyn genom att använda “ Alternativ för manuell sökning visas.

Välj det önskade • Typ av sökning med hjälp av

” eller “ ”-knappen. Alternativen för manuell

“ sökning kommer att ändras därefter. Använd “ ”/“

”-knappen för att markera ett val och tryck därefter på “ ” eller “ ”-knappen för att ställa in ett alternativ. Du kan trycka på knappen MENU för att avbryta.

Digital antenn, manuell sökning

”/“ ” och OK-knapparna.

Välj Automatisk Kanalsökning genom att trycka på “ ”/“ ”-knappen. Tryck därefter på OK-knappen. Alternativ för Automatisk Kanalsökning visas. Du kan välja ett alternativ genom att använda knapparna “ ”/“ ” och OK.

Svenska - 15 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1501_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 15 28.09.2010 10:32:1228.09.2010 10:32:12

Vid manuell kanalsökning matas multiplex- eller frekvenstalet in manuellt och enbart denna multiplex eller frekvens söks på för kanaler. Efter att du har valt söktypen som Digital kan du mata in multiplex- eller frekvenstalet med nummerknapparna och trycka på

OK-knappen för att söka.

Page 17

Digital kabel, manuell sökning

I manuell sökning för kabel, kan du ange alternativen frekvens, modulation, modulationshastighet och nätverkskanalsökning. Efter att ha valt söktypen som digital kabel, kan du ställa in de önskade alternativen och trycka på OK-knappen för att söka.

Analog manuell sökning

Efter att ha valt söktyp som analog kan du använda “ ”/“ ”-knappen för att markera ett val och sedan trycka på “ ” eller “ ”-knappen för att ställa in ett alternativ.

Mata in kanalnumret eller frekvensen med nummerknapparna. Du kan därefter trycka på OK- knappen för att söka. När kanalen har hittats lagras varje ny kanal som inte ﬁ nns på listan.

Analog ﬁ njustering

Välj • Analog ﬁ njustering från installationsmenyn med knapparna “ ” eller “ ” och OK. Skärmen för Analog ﬁ njustering visas. Funktionen Analog ﬁ njustering kommer inte att visas om det inte ﬁ nns några analoga kanaler, digitala kanaler och externa

källor lagrade. Tryck på • OK-knappen för att fortsätta. Tryck på “

” eller “ ”-knappen för att välja ﬁ ninställning. Tryck på OK-knappen när du är klar.

Nätverkskanalsökning

Välj Nätverkskanalsökning från installationsmenyn genom att använda “ ” eller “ ”- och OK-knapparna. Skärmen för val av nätverkskanal visas. Välj Digital antenn eller Digital kabel och tryck på OK-knappen

för att fortsätta. Följande fråga visas. Välj JA för att ta bort eller NEJ för att avbryta.

Om du startar sökprocessen för digital antenn, startar automatisk sökning. Du kan trycka på knappen MENY för att avbryta.

Om du startar sökprocessen för digital kabel, visas följande skärm.

Du kan välja frekvensomfång på den här skärmen. Du markerar alternativ med knappen “ ” eller “

”. Frekvenser kan även anges manuellt med nummerknapparna på fjärrkontrollen. Ställ in önskad start- och stoppfrekvens genom att använda nummerknapparna på fjärrkontrollen. Du kan sedan ange sökintervallen till 8000 kHz eller 1000 kHz. Om du väljer 1000 kHz görs en noggrann frekvenssökning. Det innebär också att sökningen tar längre tid. Tryck på OK när du är klar. Den automatiska sökningen startar. Skärmen för automatisk sökning visas under processen.

Anm. Om du väljer ett stort frekvensomfång att genomsöka tar sökningen längre tid.

Rensa servicelista (*)

(*) Denna inställning visas bara om valt land är Danmark, Sverige, Norge eller Finland.

Använd inställningen för att radera lagrade kanaler. Tryck på “ servicelistan och tryck sedan på OK. Följande visas då på skärmen:

” eller “ ”-knappen för att rensa

Svenska - 16 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1601_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 16 28.09.2010 10:32:1328.09.2010 10:32:13

Page 18

Välj JA och tryck på OK för att fortsätta, eller NEJ och OK-knappen för att avbryta.

Hantera stationer: Kanallista

TV:n sorterar alla lagrade stationer i kanallistan. Du kan redigera kanallistan, ställa in favoriter eller aktiva stationer som ska listas med hjälp av valen i kanallistan.

Tryck på knappen • MENU för att se huvudmenyn. Välj alternativ i kanallista med hjälp av “ ”-knappen. Tryck på OK för att visa menyinnehåll.

Välj Redigera kanallista för att hantera alla lagrade kanaler. Använd “ ” eller “ ” och OK-knapparna för att välja Redigera kanallista.

Sköta kanallistan

Tryck på “• ” eller “ ” knapparna för att välja kanalen som ska processas. Tryck på “ ” eller “ ” -knappen för att välja en funktion på kanallistans meny.

Använd knapparna • P+/P- för att ﬂ ytta sidvis upp eller ned.

Tryck på • BLÅ knapp för att se ﬁ ltreringssalternativ. Tryck på • MENU-knappen för att gå ur.

Flytta en kanal

Välj först den önskade kanalen. Välj alternativet • Flytta i kanallistan och tryck på OK-knappen.

Skärmen för Redigera nummer visas. Ange • det önskade kanalnumret med hjälp av nummerknapparna på fjärrkontrollen. Om det redan ﬁ nns en lagrad kanal på detta nummer så kommer en varningsskärm att visas. Välj Ja om du vill ﬂ ytta kanalen och tryck på OK.

Tryck på • OK-knappen för att processa. Den valda kanalen har nu ﬂ yttats.

” eller “

Radera en kanal

Du kan trycka på knappen GRÖN för att tagga/tagga av alla kanaler; knappen GUL för att tagga/tagga av kanal.

Välj den kanal som du vill ta bort och därefter • alternativet Radera. Tryck på OK-knappen för att fortsätta.

En varningsskärm visas. Välj • JA för att ta bort, NEJ för att avbryta. Tryck på OK-knappen för att fortsätta.

Byt namn på en kanal

Välj den kanal som du vill byta namn på och därefter • alternativet Redigera namn. Tryck på OK-knappen för att fortsätta.

Tryck på “• föregående/nästa tecken. Genom att trycka på “ ” eller “ ” knapparna ändras det aktuella tecknet, dvs. ‘b’ tecknet blir ett ‘a’ med “ ” och ‘c’ med “ ”. Trycker man på sifferknapparna ‘0...9’ ersätts det markerade tecknet med de tecken som ﬁ nns ovanför knappen, ett efter ett för varje knapptryckning.

Tryck på • OK när du är klar för att spara. Tryck på MENU om du vill avbryta.

” eller “ ” knapparna för att ﬂ ytta till

Låsa en kanal

Du kan trycka på GRÖN knapp för att märka/märka av alla kanaler; GUL knapp för att märka/märka av en (1) kanal.

Välj den kanal som du vill låsa och därefter • alternativet Lås. Tryck på OK-knappen för att fortsätta.

Du kommer tillfrågas att ange PIN för föräldralås. • Förvalt PIN är satt till 0000. Ange PIN-numret.

Tryck på • OK-knappen när den önskade kanalen är markerad för att låsa/låsa upp kanalen. En låssymbol kommer att visas intill den valda kanalen.

Hantera stationer: Favoritet

Du kan skapa en lista på favoritprogram.

Tryck på knappen • MENU för att se huvudmenyn. Välj alternativ i kanallista med hjälp av “

”-knappen. Tryck på OK för att visa menyinnehåll. Välj • Favoriter för att hantera favoritlistan. Använd “

”/“ ” och OK-knapparna för att välja Favoriter.

Du kan ställa in olika kanaler som favoriter så att • bara dessa kan navigeras mellan.

” eller “

Svenska - 17 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1701_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 17 28.09.2010 10:32:1328.09.2010 10:32:13

Page 19

Välj en kanal genom att använda knappen “• ” eller “ ”. Tryck på OK-knappen för att lägga till vald kanal till favoritlistan. Tryck på OK-knappen för att ta bort.

Knappfunktioner

OK• : Lägg till/ta bort en station. GUL• : Tagga/tagga av kanal. GRÖN• : Tagga/tagga av alla kanaler. BLÅ• : Visar ﬁ ltreringsalternativ.

Hantera stationer: Sortera kanallista

Du kan välja de utsändningar som ska visas i kanallistan. För att visa särskilda typer av utsändningar ska du använda listinställning för aktiv kanal.

Välj Aktiv kanallista från menyn Kanallista med knappen “ fortsätta.

” eller “ ”. Tryck på OK-knappen för att

Tips: Alla kanaler sänder inte programinformation. Om namn och tidsinformationen inte ﬁ nns tillgängliga, visas informationsremsan blank.

Om den valda kanalen är låst måste du ange korrekt, fyrsiffrigt lösenord för att kunna se kanalen (förvald kod är 0000). “Ange PIN” visas i detta fall i rutan:

Mediauppspelning med Medialäsaren

Om USB-stickan inte känns igen efter att strömmen slagits av/på eller vid förstagångsinstallationen, koppla först ur USB-minnet och stäng av/slå på TV:n. Anslut USB-minnet igen.

Visa Medialäsare –fönstret genom att trycka på antingen “MENU” knappen på fjärrkontrollen och välj sedan Medialäsare genom att trycka på “

” knappen. Tryck på OK-knappen för att fortsätta.

Medialäsarens menyalternativ visas.

När du kopplar in USB-enheter visas även skärmen för Medialäsaren automatiskt:

” eller “

Du kan spela upp musik-, bild- och videoﬁ ler från den anslutna USB-stickan. Använd “ ” eller “ ” -knappen för att välja Videor, Foton, Musik, Inspelningskatalog eller Inställningar.

Du kan ansluta två USB-enheter till din TV. Om bägge USB-enheterna innehåller musik, bilder eller videoﬁ ler, visas OSD för val av USB på skärmen. Den första USB-enheten som är ansluten till TV:n får

Du kan välja en typ av utsändning från listan genom att trycka på “ ” /“ ” och OK-knapparna.

benämningen USB Enhet 1.

Skärminformation

Du kan trycka på INFO-knappen för att visa skärminformation. Detaljer om stationen och det aktuella programmet kommer att visas på informationsremsan.

Välj en enhet genom att använda knappen “ ” eller “ ” och tryck på OK.

Informationsremsan ger information om den valda kanalen och programmet som sänds. Namnet på kanalen visas tillsammans med kanalens listnummer.

Svenska - 18 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1801_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 18 28.09.2010 10:32:1328.09.2010 10:32:13

Page 20

Visning av videon via USB

När du väljer videor utifrån huvudalternativen kommer tillgängliga videoﬁ ler att ﬁ ltreras och listas på skärmen. Du kan använda “ ” eller “ ” -knappen för att välja en videoﬁ l och trycka på OK -knappen för att spela en video. Om du väljer en textningsﬁ l och trycker på OK -knappen, kan du välja eller välja bort den textningsﬁ len. Följande meny kommer att visas medan en video spelas upp:

Spela ( knapp): Startar videouppspelning. Stop ( Paus ( Bakåt ( Framåt ( Undertext/Ljud (LANG knapp): Ställer in textning/

ljud. Hoppa (GRÖN knapp): Hoppar till klockslag. Använd

sifferknapparna för att skriva in den önskade tiden och tryck på nytt på GRÖN knapp för att fortsätta.

Gul: Öppnar meny för tidskorrigering vid textning

knapp): Stoppar videouppspelningen.

-knapp): Pausar videouppspelningen. knapp): Går bakåt.

knapp): Går framåt.

Hoppa (sifferknappar):hoppar till vald fil med

sifferknapparna.

OK: Visar vald bild i full skärm. Bildspel (

alla bilder.

GRÖN: Visar bilderna I miniatyrer. RÖD: Sorterar ﬁ ler efter datum. GUL: ändra visningssätt. BLÅ: växla mellan musik, foto, video och alla.

knapp): Startar bildshowen och använder

Alternativ för bildshow

Paus ( knapp) : Pausar bildshowen. Fortsätt ( Slinga/blanda (GRÖN knapp): Tryck en gång för

att avbryta slinga. Tryck en gång till för att avbryta både slinga och blandning. Tryck ännu en gång för att bara blanda. Tryck en gång till för att aktivera alla. Du kan spåra de avaktiverade funktionerna genom ändringen av ikoner.

Föreg./Nästa (vänster/höger knappar): Hoppar till föregående eller nästa ﬁ l i bildshowen.

Rotera (upp/ned knappar): Roterar bilden med upp/ ned-knapparna.

RETURN (Exit): Tillbaka till ﬁ llistan. INFO: Visar hjälpruta.

knapp) : Fortsätter bildshowen.

Visa musik via USB

När du väljer musik utifrån huvudalternativen kommer tillgängliga ljudﬁ ler att ﬁ ltreras och listas på skärmen.

Tryck på RETURN (Exit)-knappen för att gå till föregående meny.

Visning av foton via USB

När du väljer foton utifrån huvudalternativen kommer tillgängliga bildﬁ ler att ﬁ ltreras och listas på skärmen.

Svenska - 19 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 1901_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 19 28.09.2010 10:32:1428.09.2010 10:32:14

Page 21

Spela ( knapp): Spelar alla mediaﬁ ler med början med den valda.

Stop ( Paus ( RÖD: Sorterar ﬁ ler efter titel, artist eller album. Slinga/blanda (GRÖN knapp): Tryck en gång för

Hoppa (0..9 Nummerknappar): Hoppar till vald ﬁ l. Spela den (OK-knapp): Spelar den valda ﬁ len. Föreg./Nästa (vänster/höger knappar): Hoppar till

föregående eller nästa ﬁ l som ska spelas upp.

GUL: Byter visningssätt. BLÅ: Byter mediatyp.

knapp): Stoppar uppspelning. knapp) : Pausar den valda uppspelningen.

Inspelningsbibliotek

För att visa listan över inspelningar, välj “Recordings Library” (inspelningsbibliotek) och tryck på OKknappen. Inspelningsbiblioteket visas när det ﬁ nns lagrade inspelningar.

RÖD knapp (Radera): Tar bort den valda inspelningen.

GRÖN knapp (Redigera): Genomför åtgärden på markerad inspelning.

BLÅ knapp (Sortera): Ändrar ordningsföljden. Du kan välja bland ett stort urval av sorteringar.

OK knapp: Aktiverar menyn för uppspelningsalternativ:

• Play from start (Spela från start): Spelar upp från början av inspelningen.

• Resume: Återtar uppspelningen.

• Play from offset (Spela upp härifrån): Anger en punkt som uppspelningen ska börja från.

Anm. Du kan inte visa huvudmenyn och dess alternativ under uppspelningen.

(Återuppta): Återtar uppspelningen.

INFO (Detaljer): Visar utökad information om

programmen.

Medialäsare inställningar

Du kan ställa in preferenserna för Medialäsare med hjälp av inställningsdialogen. Tryck på “ ” eller “ ” - eller “”-knappen för att markera ett alternativ och använd “ ” eller “ ” -knappen för att ställa in.

Typ av vy: Ställer in förvalt bläddrarläge. Musik FF/FR-hastighet: Ställer in

frammatningshastighet. Bildshowintervall: Ställer in intervalltiden för

bildshow.

Visa undertext: Ställer in preferenser för textning. Textningsspråk: Fija el idioma preferido para los

subtítulos de los archivos de vídeo. Undertextposition: Ställer in textningspostion som

upp eller ned. Teckenstorlek för undertext: Ställer in typsnittets

storlek för textning (högst 54 punkter).

Alla inspelningar visas i en lista i biblioteket.

Svenska - 20 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2001_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 20 28.09.2010 10:32:1428.09.2010 10:32:14

Page 22

Tidsskiftesinspelning

Tryck på knappen • program och vill växla till tidsskiftesläget.

I tidsskiftesläget pausas programmet och spelas • samtidigt in på USB-disken (*). Tryck på knappen

(PLAY) igen när du vill återgå till det pausade

TV-programmet från där du avbröt det. Uppspelningen görs i hastigheten x1. Du sker •

skillnaden mellan programmet i realtid och i timeshifting-läge i informationsfältet.

Använd/ • att flytta framåt eller bakåt i tidsskiftningsuppspelningen. När rätt tidpunkt uppnås stängs timeshifting-läget och programmet visas som vanligt, i realtid.

Tryck på • läget.

(*) Hur lång tid simultan timeshifting-inspelning pågår beror på den ansluta USB-diskens filstorlek och inställningen av max. timeshift i konﬁ gurationsmenyn för inspelningar. Mer information ﬁ nns i avsnittet ”Inspelningar”.

Anm. Du kan inte växla till en annan sändning eller källa eller visa huvudmenyn under inspelningen.

/ (FÖREG/NÄSTA) knapparna för

(STOPP) för att avbryta timeshifting-

Direkt inspelning

Tryck på knappen • inspelningen av en händelse direkt medan du tittar på ett program. Följande information visas på skärmen:

(PAUS) när du ser ett TV-

(INSPELNING) för att starta

Tryck på knappen (STOPP) för att avbryta direkt inspelning. Följande information kommer att visas på skärmen:

Välj Yes (Ja) genom att trycka på knapparna “ ” eller “ ” /OK för att avbryta direkt inspelning.

Anm. Du kan inte växla till en annan sändning eller källa eller visa Media Browser under inspelningen.

Titta på inspelade program

Använd knapparna “ ” eller “ ”- i huvudmenyn för att välja mediabläddraren. Markera alternativet Recordings Library (Inspelningsbibliotek) genom att använda knappen “ ” eller “

” och tryck på knappen OK får att bekräfta.

Inspelningsbiblioteket visas.

Välj en inspelning från listan (om någon redan ﬁ nns inspelad) genom att använda knappen “ ” / “ ”. Tryck på knappen OK för att se uppspelningsalternativ (Play Options). Välj ett alternativ med knapparna “

Record OSD (Inspelning OSD) visas en kort tid och • det aktuella programmet spelas in.

Du kan trycka på knappen • fjärrkontrollen igen för att spela in nästa program i programguiden. Då visas på skärmen det valda alternativet för inspelning.

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2101_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 21 28.09.2010 10:32:1528.09.2010 10:32:15

(SPELA IN) på

Svenska - 21 -

” / “ ” eller OK.

Page 23

Uppspelningsalternativ:

Play from start (Spela från start): Spelar upp från • början av inspelningen.

Resume: Återtar uppspelningen.• Play from offset (Spela upp härifrån): Anger en punkt •

som uppspelningen ska börja från.

Anm. Du kan inte visa huvudmenyn och dess alternativ under uppspelningen.

Tryck på knappen uppspelning och återgå till inspelningsbiblioteket.

Långsamt framåt

Om du trycker på inspelat program kan du spola långsamt framåt. Du använder då knappen ﬂ era gånger på knappen ändrar du hastigheten.

(STOPP) för att stoppa en

(PAUS) medan du tittar på ett

. Genom att trycka

Ändra bildstorlek: Bildformat

Programmen kan ses i olika bildformat beroende på • den mottagna överföringen.

Du kan ändra visningsläge för TV-bilden om du vill • se den i olika zoomlägen.

Tryck på knappen • SCREEN upprepade gånger för att ändra bildstorlek. Tillgängliga zoomlägen visas nedan.

Auto

När en WSS-signal som informerar om bildens format

ﬁ nns med i sändningssignalen eller signalen från en extern apparat växlar TV:n automatiskt ZOOM-läget beroende på WSS-signalen.

När • AUTO-läget inte fungerar på grund av en dålig WSS-signalkvalitet eller när du önskar ändra ZOOMläget kan du ändra ZOOM-läget manuellt.

16:9

Detta sträcker vänster och höger sida av normalbilden (bildformat 4:3) till att täcka bredbilds-TV.

För bildformat 16:9 som har komprimerats till normal • bild (bildformat 4:3), använder du läget 16:9 för att återställa bilden till originalstorlek.

Textning

Zoomar upp bredbilden (bildformat 16:9) med textning till fullskärm.

Obs.: Du kan byta till skärmbild upp eller ned genom att trycka på “ ” / “ ” knapparna när bildzoomen är ställd till Panaromisk, 14:9 Zoom, Bio eller Textning.

14:9

Zoomar upp bredbilden (bildformat 14:9) till övre och nedre delen av skärmen.

14:9 zoom

Detta läge zoomar till 14:9 bredbild.

4:3

Används för att visa normal bild (bildformat 4:3) då detta är originalformat.

Svenska - 22 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2201_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 22 28.09.2010 10:32:1528.09.2010 10:32:15

Page 24

Panoramisk

Detta sträcker vänster och höger sida av normalbilden (bildformat 4:3) till att täcka skärmen, utan att bilden verkar onormal.

En liten del av den övre och nedre delen av bilden klipps bort.

Bio

Zoomar upp bredbilden (bildformat 16:9) till fullskärm.

Konﬁ gurering av bildinställningar

Du kan i detalj ändra de olika bildinställningarna.

Tryck på knappen MENU och välj bildikonen med knappen “ för att visa inställningsmenyn för bild.

Använda menyvalen för bildinställningar

Tryck på “• ” eller “ ” -knappen för att markera att menyval.

” eller “ ”. Tryck på OK-knappen för att

Använd “• val.

Tryck på • MENU-knappen för att gå ur.

” eller “ ” -knappen för att ställa in ett

Menyvalen för bildinställningar

Läge: För att bilden ska bli så bra som möjligt kan du

ställa in läge. Bildläget kan ställas in till ett av följande alternativ: Bio , Spel , Dynamisk och Naturlig .

Kontrast: Ställer in ljus- och mörkhetsvärden på skärmen.

Ljusstyrka: Ställer in värdet på skärmens ljusstyrka.

Skärpa: Ställer in värdet på skärpan för detaljer som visas på skärmen.

Färg: Ställer in färgvärdet, justerar färgerna. Färgförändring: justera den önskade färgtonen. Färgton (enbart NTSC): Justerar färgvärdet. Färgtemperatur: Ställer in önskad färgton.

Alternativet Kall ger vita färger en lätt blåtonad nyans.

För normala färger, välj alternativet Normal. Alternativet Varm ger vita färger en lätt rödtonad

nyans.

Brusreduktion: Om signalen är svag och bilden brusig kan du använda inställningen Brusreduktion för att minska på bruset. Brusreduktion kan ställas in till ett av följande alternativ: Låg, Medium, Hög eller Av.

Movie Sense : Tryck på knappen “ Movie Sense. Ställ med “ ” eller “ ” knappen Movie Sense – av, låg, medium, hög eller av. När Movie Sense är aktivt, förbättrar det TV:ns videoinställningar för rörliga bilder så att man får en bättre kvalitet och läsbarhet.

När Movie Sense Av, Låg, Medium eller Hög, är Movie Sense demo tillgängligt. Om en av dessa funktioner är vald och du trycker på OK, startar demo-läget. När demoläget är aktivt är skärmen delad i två delar, en som visar Movie Sense-aktiviteten och en annan som visar TV-skärmens normala inställningar.

Spelläge: När spelläget är aktiverat kommer särskilda inställningar för spelläget, som ger en bättre bildkvalitet, att laddas.

Obs. När spelläget är på kommer vissa alternativ i Bildinställningarmenyn inte gå att ställa in.

Bildzoom:Ställer in bildstorleken till Auto, 16:9, Textning, 14:9, 14:9 zoom, 4:3, Panoramisk eller Bio.

Återställ: Återställer bildinställningarna till de förvalda fabriksinställningarna.

In VGA (PC)-läge kommer en del alternativ i bildmenyn inte gå att komma åt. Istället kommer inställningarna

” / “ ” för att välja

Svenska - 23 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2301_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 23 28.09.2010 10:32:1628.09.2010 10:32:16

Page 25

för VGA-läge att läggas till i bildinställningar (under PC-läget).

PC bildmenyinställningar

Gör så här för att justera bilden från datorn: Tryck på knappen “

Bildmenyn visas på skärmen. Inställningarna Kontrast, Ljusstyrka, Färg,

Färgtemperatur och Bildzoom i denna meny är desamma som inställningarna som deﬁ nieras i menyn för TV-bild under ”Huvudmenysystem”.

Inställningarna Ljud, Inställningar och Källa är desamma som inställningarna som förklaras i huvudmenysystemet.

PC position: Välj detta för att visa menyalternativ för PC position.

Autoposition: Optimerar automatiskt skärmbilden. Tryck på OK för att optimera.

Horisontal po...: Detta alternativ flyttar bilden horisontellt antingen till höger eller vänster på skärmen.

Vertikal posi...: Detta alternativ ﬂ yttar bilden vertikalt upp eller ned på skärmen.

Pixelfrekvens: Pixelfrekvensinställningarna korrigerar störningar som uppstår i form av vertikala band i pixelintensiva presentationer som kalkylprogram eller text med litet typsnitt.

Fas: Beroende på upplösningen och sökningsfrekvensen på TV:n kan bilden på skärmen vara otydlig eller ha brus. I så fall kan denna funktion användas för att förtydliga bilden genom att pröva sig fram.

” eller “ ” för att välja bildikon.

Konﬁ gurering av ljudinställningar

Ljudinställningar kan konﬁ gureras efter dina egna önskemål.

Tryck på MENU-knappen och välj den Ljud ikonen genom att använda “ OK-knappen för att visa inställningsmenyn för ljud.

” eller “ ”-knappen. Tryck på

Svenska - 24 -

Använda menyvalen för ljudinställningar

Tryck på “• ” eller “ ”-knappen för att markera att menyval.

Använd “• val.

Tryck på • MENU-knappen för att gå ur.

” eller “ ”-knappen för att ställa in ett

Menyvalen för ljudinställningar

Volym: Justera volym. Frekvenskorrigering: Tryck på OK-knappen för att för

att visa inställningsmenyn för Frekvenskorrigering.

I menyn för ljudutjämning kan förinställningen ändras till Musik, Film, Tal, Platt, Klassiskt och Personlig inställning. Tryck på MENU-knappen för att återgå till föregående meny.

Anm.: Inställningarna här kan bara ändras när Frekvenskorrigering-läget är Personliga

inställningar .

Balans: Denna inställning används för att justera balansen mellan vänster och höger högtalare.

Hörlurar: Ställer in volym i hörlurar. Ljudläge: Du kan endast välja mellan lägena Mono,

Stereo, Dual I eller Dual II om den valda kanalen stödjer läget.

AVL : Funktionen AVL (automatisk volymbegränsning) justerar ljudet för att uppnå en stadig och jämn nivå

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2401_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 24 28.09.2010 10:32:1628.09.2010 10:32:16

Page 26

mellan programmen (t.ex. tenderar ljudnivån på reklaminslag att vara högre än själva programmen).

Dynamisk bas: Dynamisk bas används för att öka TV:ns baseffekt.

SRS TruSurr HD: Genom att trycka på “ väljer du SRS TruSurr HD . Tryck “ ” eller “ ” för att aktivera eller inaktivera SRS TruSurr HD .

Notera: Om du ställer in SRS TruSurr HD som På, kommer vissa funktioner i Ljudmenyn att bli otillgängliga .

Digital Ut: Ställer in ljudslag för digital ut.

” eller “ ”

Konﬁ gurering av din TV:s inställningar

Ljudinställningar kan konﬁ gureras efter dina egna önskemål.

Tryck på knappen MENU och välj inställningsikonen med knappen “ att visa inställningsmenyn.

Använda valen i inställningsmeny

Tryck på “• ” eller “ ”-knappen för att markera att menyval.

Tryck på • OK-knappen för att välja ett alternativ. Tryck på • MENU-knappen för att gå ur.

Val i inställningsmeny

Access: Kontrollerar moduler för villkorlig åtkomst

om tillgängligt.

Språk: Konﬁ gurerar språkinställningar. Föräldra: Konﬁ gurerar föräldrainställningar. Timers: Ställer in tidräknare för valda program. Datum/tid: Ställer in datum och tid. Källor: Aktiverar eller avaktiverar valda val för

källor. Andra inställningar: Visar andra inställningsval för

TV:n.

” eller “ ”. Tryck på OK-knappen för

Använda en modul för villkorlig åtkomst

VIKTIGT! Sätt endast in eller ta ut modulen när TV:n är AVSTÄNGD.

För att titta på vissa digitala kanaler kan det behövas • en modul för villkorlig åtkomst (CAM). Modulen måste sättas in i avsett uttag i TV:n.

När du fått en modul för villkorlig åtkomst (CAM) • samt ett programkort från betalkanalsföretaget, ansluter du dessa i TV:n på följande sätt.

Sätt i modulen för programåtkomst och sedan • programkortet i uttaget vid uttagspanelen på TV:ns baksida.

CAM-modulen bör sitta i ordentligt, den går inte att • sätta i ordentligt om den är vänd åt fel håll. CAMmodulen eller uttaget kan skadas om man använder onödigt våld när modulen sätts i.

Anslut TV:n till nätuttaget, slå på den och vänta en stund tills kortet aktiverats.

Om ingen modul satts i visas meddelandet “• Ingen vanlig gränssnittsmodul hittad” på skärmen.

Se instruktionsmanualen för modulen för detaljer • om inställningarna.

Visa menyn för Access (*)

(*) Dessa menyinställningar kan ändras beroende på leverantör av tjänst.

Tryck på knappen MENU och välj ikonen med knappen “ visa inställningsmenyn. Använd “ ” eller “ ”-knappen för att markera Access och tryck på OK för att visa menyval.

Konﬁ gurera språkpreferenser

Du kan sköta TV:ns språkinställningar med hjälp av denna meny.

Tryck på knappen MENU och välj den Inställningar ikonen med knappen “ knappen för att visa inställningsmenyn. Använd “ ” eller “ ”-knappen för att markera Språk och tryck på OK för att fortsätta:

” eller “ ”. Tryck på OK-knappen för att

” eller “ ”. Tryck på OK-

Svenska - 25 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2501_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 25 28.09.2010 10:32:1728.09.2010 10:32:17

Page 27

Använd “ ” eller “ ”-knappen för att ställa in ett val. Inställningar sparas automatiskt.

Meny: visar systemspråket.

Föredraget

Dessa inställningar används om de är tillgängliga. I annat fall används nuvarande inställningar.

Ljud• : Ställer in det föredragna audiospråket. Textning • : Ställer in textningsspråket. Valt språk

visas i textningen.

Text-TV• : Ställer in text-TV-språket. Guide• : Ställer in det önskade språket i guiden.

Aktuellt (*)

(*) Dessa inställningar kan ändras om det stöds av sändningarna. I annat fall kommer inte inställningarna att kunna ändras.

Ljud• : Ändrar audiospråket för den aktuella kanalen.

Textning • : Ändrar textningsspråket för den aktuella kanalen.

Notera: Om valt land är Danmark, Sverige, Norge eller Finland, fungerar menyn för språkinställningar (Language Settings menu) enligt beskrivningen nedan:

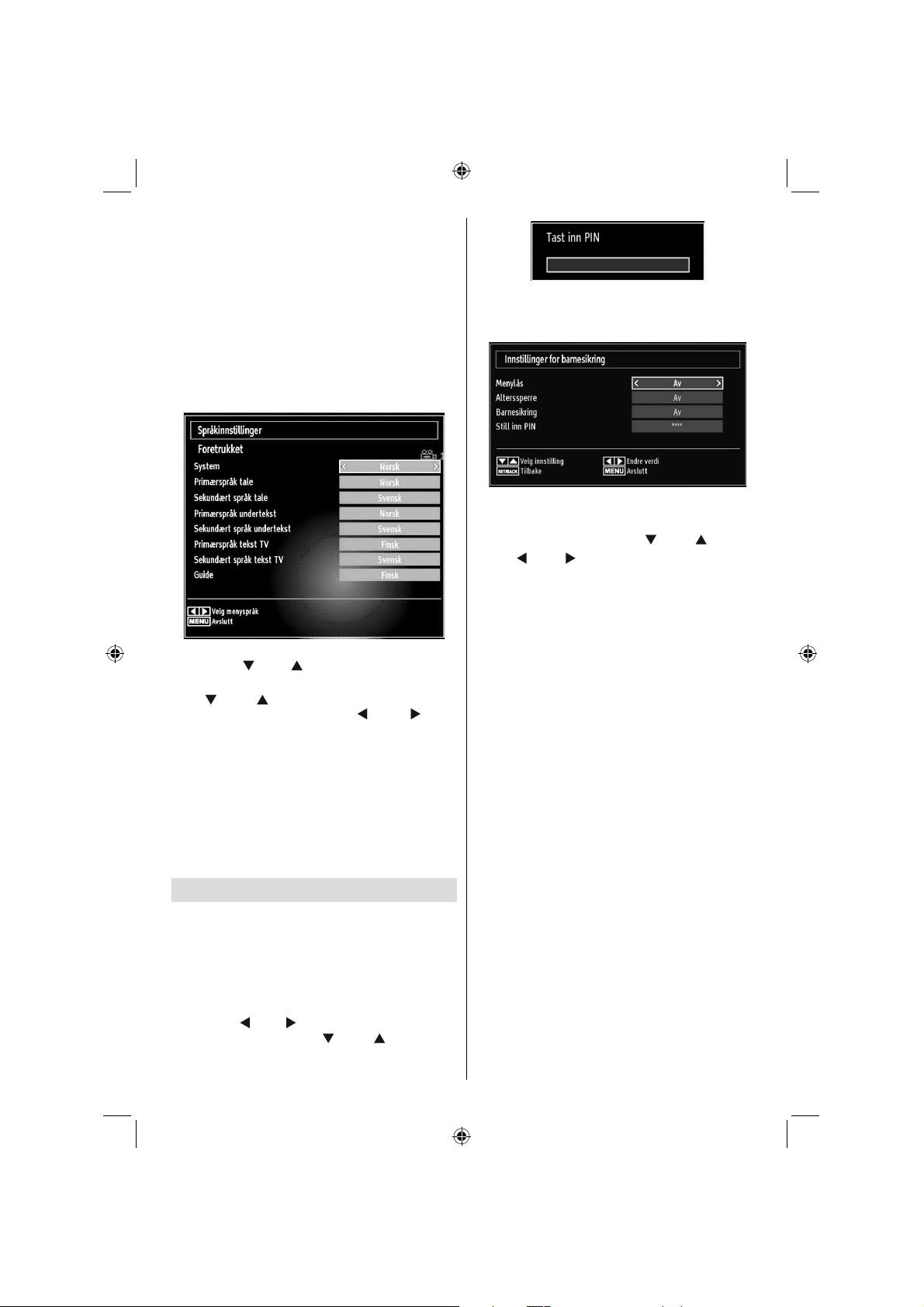

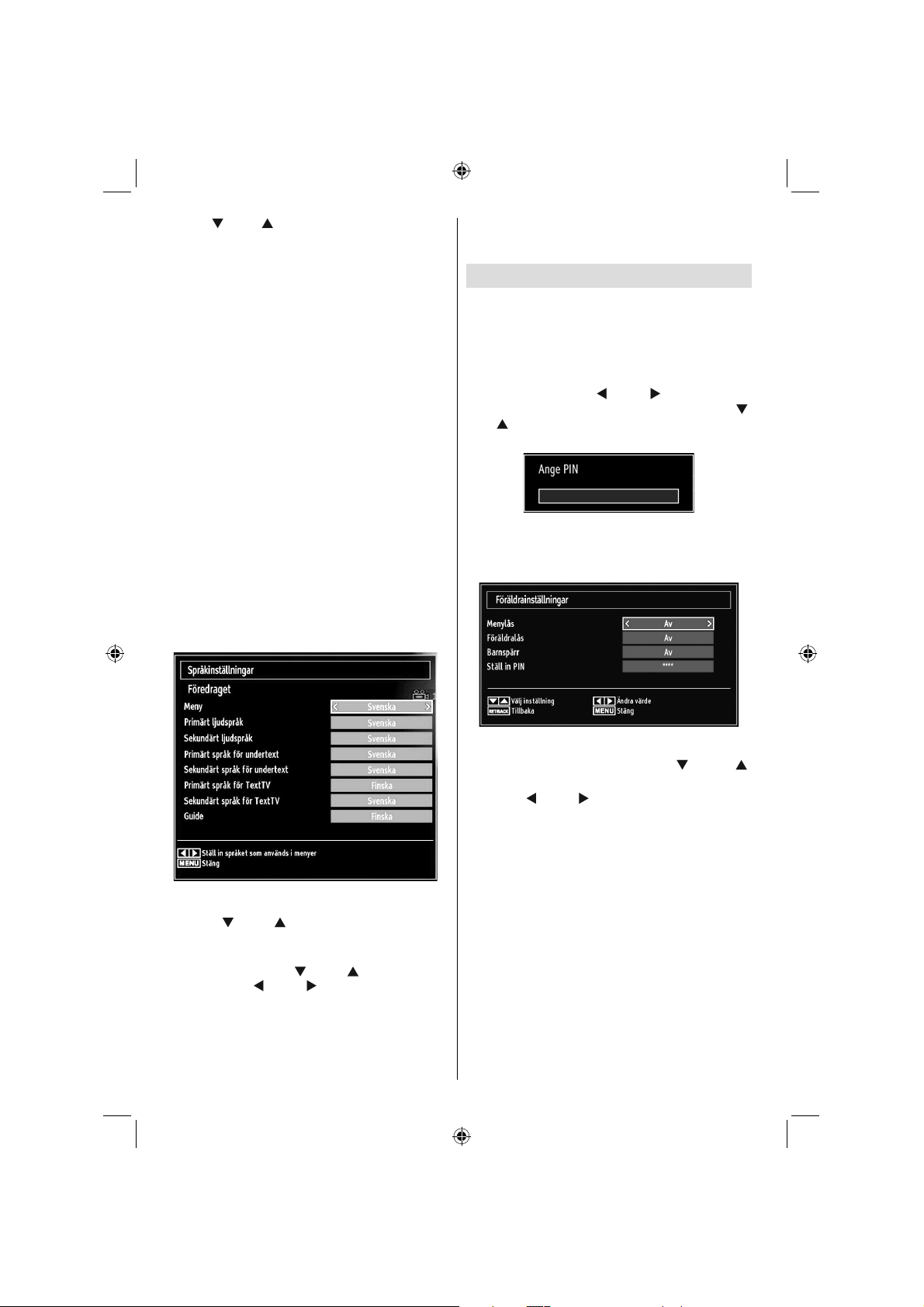

Språkinställningar

De primära inställningarna används när sändningen • medger ﬂ era alternativ. Sekundära inställningar används när de primära inte kan användas.

Föräldralås

För att förhindra att vissa program kan ses, kan kanaler och menyer låsas genom systemet för föräldralås.

Med denna funktion kan du aktivera eller avaktivera skyddssystemet och ändra PIN-koden.

Tryck på knappen MENU och välj den Inställningar ikonen med knappen “ ” eller “ ”. Tryck på OK- knappen för att visa inställningsmenyn. Använd “ ” eller “ ”-knappen för att markera Föräldra och tryck på OK för att fortsätta:

För att visa menyalternativ för föräldralås, ska PINnummer anges. Fabriksinställningen är 0000. Efter kodning av det korrekta PIN-numret kommer menyn för föräldralås att visas:

Menyåtgärd i Föräldrainställning (*)

Välj ett alternativ med hjälp av “•

-knappen. Använd “•

val. Tryck på knappen• OK för att se ﬂ er alternativ.

(*) Om du ställt in land som Storbritannien vid den första installationen visas inte alternativen Föräldralås

Markera rubriken Språkinställningar i Konﬁ gurationsmenyn (conﬁ guration Menu) genom att trycka “ ” eller “ ” knapparna. Tryck på OK så visas språkinställningarnas (Language Settings) undermeny:

Markera alternativ med “ välj sedan med “ ”- eller “ ”-knappen.

Obs!

Systemspråket anger språket i menyerna.• Ljudspråket används för att välja ljudspår för en •

kanal.

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2601_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 26 28.09.2010 10:32:1728.09.2010 10:32:17

”- eller “ ”-knapparna och

Svenska - 26 -

och Barnlås. Denna funktion är endast tillgänglig i EU-länderna.

Menylås: Inställning av menylås aktiverar eller avaktiverar menyåtkomst. Du kan avaktivera åtkomst till installationsmenyn eller hela menysystemet.

Föräldralås: När inställningen är klar hämtar funktionen nivåinformationen om sändningen och om denna nivå har avaktiverats avaktiveras åtkomst till sändningen.

Barnspärr: När barnlås har valts kan TV: n endast manövreras via fjärrkontrollen. I detta fall kommer inte knapparna på kontrollpanelen att fungera (förutom knappen Vänteläge/På). När barnlåset är

” eller “ ”-knappen för att ställa in ett

” eller “ ”

Page 28

aktiverat kan TV:n övergå till vänteläget med hjälp av knappen Vänteläge/På. För att slå på TV:n igen måste fjärrkontrollen användas. Om någon av knapparna trycks ned visas meddelandet “Barnlås PÅ” på skärmen (menyskärmen är inte synlig).

Ställ in PIN: Deﬁ nierar ett nytt PIN-nummer. Använd sifferknapparna för att ange ett nytt PIN-nummer. Du kommer att behöva koda det nya PIN-numret en andra gång av veriﬁ kationsskäl.

VIKTIGT!: Det fabriksinställda pinnumret är 0000, om du ändrar detta, se till att skriva ner numret och spara det på ett säkert ställe.

Timers

För att visa menyn Timers, tryck på knappen MENU och välj ikonen för Inställningar med knappen “ ” eller “ ”. Tryck på OK-knappen för att visa Inställningarmenyn. Använd knappen “ ” eller “ ” för att markera Tidräknare och tryck på OK för att fortsätta:

Inställning av insomningstimer

Denna inställning används för att TV:n ska slå av efter en bestämd tid.

Markera insomningstimer genom att använda “• eller “ ” knappen.

Använd “• programmeras mellan Av och 2,00 timmar (120 minuter) i steg om 30 minuter.

Inställning av programtidräknare

Du kan ställa in programtidräknare för ett särskilt program med hjälp av denna funktion.

Tryck på “ en händelse. Funktionsknappar för programtidräknare visas på skärmen.

Lägga till en tidräknare

Lägg till en timer genom att trycka på den • GULA knappen i fjärrkontrollen. Följande meny visas på skärmen:

Nätverkstyp: Denna funktion kan inte ställas in. Typ av timer: Du kan välja typ av tidräknare som

Record (Spela in) eller Timer. Kanal: Ändrar kanal genom att använda “ ” eller “

”.

Inspelningstyp: Detta alternativ kan inte ställas in. Datum: Ange ett datum med hjälp av

sifferknapparna.

Start: Ange en startid med hjälp av sifferknapparna. Slut: Ange en sluttid med hjälp av sifferknapparna. Längd: Visar varaktigheten mellan start- och

sluttiden. Läge: Du kan ställa in tidräknaren på upprepning en

gång, varje dag eller vecka. Använd “ att välja ett alternativ.

” eller “ ” för att ställa in. Tidtagaren kan

”-knappen för att ställa in tidräknare för

” eller “ ” för

Svenska - 27 -

Ändra/Radera: Ställer in rättighet för ändra/radera. Uppspelning Ställer in rättighet för uppspelning och

föräldrainställningar.

Tryck på den GRÖNA knappen för att spara • tidräknare. Tryck på RÖD knapp om du vill avbryta.

Redigera en tidräknare

Välj den tidräknare du vill redigera genom att trycka • på “ ” eller “ ”-knappen.

Tryck på den • GRÖNA knappen. Skärmen för Redigera tidräknare visas.

Tryck på OK när du är klar med redigeringen, tryck • på den GRÖNA knappen för att spara. Du kan trycka på knappen MENU för att avbryta.

Radera en tidräknare

Välj den tidräknare du vill ta bort genom att trycka • på “ ” eller “ ”-knappen.

Tryck på den • RÖDA knappen. Välj • JA genom att använda “

för att ta bort tidräknare. Välj NEJ för att avbryta.

”

Konﬁ guration av inspelning

Välj alternativet Konﬁ guration av inspelning på menyn Inställningar när du vill konﬁ gurera inställningarna för inspelningar. Följande meny visas då.

Du kan använda dig av följande alternativ:

Starta tidigt (*)

Ange en tidig starttid med den här inställningen.

(*) Bara i EU-länder.

Sluta sent (*)

Ange en sen sluttid med den här inställningen.

(*) Bara i EU-länder.

Max. timeshift

Med den här inställningen anger du max. tillåten tid för timeshifting. Alternativen för inspelningstid är ungefärliga och kan påverkas av mottagen sändning.

Formatera disk

VIKTIGT! Observera att formateringen med det här alternativet innebär att alla lagrade data försvinner och att disken konverteras till ﬁ lformatet FAT32.

” eller “ ” -knapparna

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2701_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 27 28.09.2010 10:32:1828.09.2010 10:32:18

Page 29

•Om du vill radera alla ﬁ ler på den anslutna USB- disken eller minnesstickan kan du använda det alternativet Formatera disk.

• Om en USB-enheten inte fungerar korrekt kan du pröva att formatera den. Ofta gör formateringen att enheten fungerar korrekt igen. Tänk bara på att ALL information på enheten tas bort.

• Tryck på OK när alternativet Formatera disk är markerat. En menyn visas och du uppmanas ange PIN-kod. Om du inte har bytt kod använder du fabriksinställningen 0000. När du angett koden visas en meny. Välj ”JA” och tryck på OK om du vill formatera disken. Välj ”NEJ” och tryck på OK om du vill avbryta. Se till att du har säkerhetskopierat alla viktiga ﬁ ler innan du formaterar disken.

Hårddiskinfo

Om du vill visa information om den externa enheten markerar du Hårddiskinfo med “ trycker på OK. Information om USB-disken visas på skärmen:

” eller “ ” och

Konﬁ gurera inställningar av datum/tid

Välj datum/tid på inställningsmenyn för att konﬁ gurera inställningar för datum/tid. Tryck på OK.

Ändringar sparas automatiskt. Tryck på • MENU knappen för att lämna menyn.

Konﬁ gurering av inställningar för källa

Du kan aktivera eller avaktivera valda alternativ för källa. TV:n kommer inte att växla till avaktiverade alternativ för källa om knappen SOURCE är intryckt.

Välj • Källor i inställningsmenyn och tryck på OKknappen.

Tryck på “• källa.

Använd “• den valda källan. Ändringar sparas automatiskt.

” eller “ ” knappen för att välja en

” eller “ ” för att aktivera eller avaktivera

Konﬁ gurering av övriga källor

För att visa allmänna konﬁ gurationspreferenser, välj Andra inställningar på inställningsmenyn och tryck på OK-knappen.

Använd knappen “• ” eller “ ” för att markera Datum/

tid.

Datum, Tid, Tidsinställningar och Tidszon blir tillgängligt.

Använd knapparna “ Tidsinställningar. Tidsinställningar ställs in med “ ” eller “ ”-knapparna. Den kan ställas till Auto eller Manuell.

När AUTO har valts, kan inte alternativen Datum/tid och Tidszon ställas in. Om alternativet MANUELLT har valts kan Tidszonen ändras:

• Välj Tidszon genom att trycka på “ ”-knapparna.

Använd knapparna “ Tidszonen mellan GMT-12 och GMT+12. Datum/tid överst på menylistan ändras i överensstämmelse med den valda tidszonen.

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2801_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 28 28.09.2010 10:32:1828.09.2010 10:32:18

” eller “ ” för att markera

” eller “

” eller “ ” för att ändra

Svenska - 28 -

Användning

Tryck på “• ” eller “ ” knappen för att välja ett alternativ.

Page 30

Använd “• ” eller “ ” för att ställa in ett alternativ. Tryck på• OK-knappen för att visa en undermeny.

OSD-tidsutlösning: Ändrar varaktighet av timeout för menyskärmar.

Sökning krypterad: När denna inställning är på, letar sökningsfunktionen även efter kodade kanaler. Om den ställts in på Av, söks inte kodade kanaler automatiskt eller manuellt.

Bakgrundsljus (tillval): Denna inställning kontrollerar bakgrundljusets nivå och kan ställas till Maximum, Minimum, Medium och Eko (tillval).

Energisparläge: Tryck “ välja Energisparläge. Tryck på “ ” eller “ ” -knappen för att ställa Energisparläge som På eller Av.

Se avsnittet “Miljöinformation” i denna manual för ytterligare information om Energisparläge.

Obs: Bakgrundsljus-funktion kommer att vara osynlig om Energisparläge är På.

Blå bakgrund: Aktiverar eller deaktiverar blått bakgrundssystem när signalen är svag eller saknas.

Uppgradering av mjukvara: För att försäkra dig att TV:n alltid är uppdaterad, använd denna inställning. För att säkerställa riktig drift, var noga med att TV:n är i vänteläge.

Du kan aktivera eller avaktivera automatisk uppgradering genom att ställa in valet automatisk sökning.

Du kan manuellt söka efter ny mjukvara genom att välja sök efter uppgradering.

Hörselproblem: Om kanalen sänder ut en specialsignal med avseende på ljudet kan du ställa in denna inställning till På för att ta emot sådana signaler.

Opis zvoka: Opis zvoka är ett beskrivningsljud för blinda och synskadade tittare av visuell media, inklusive TV och ﬁ lmer. Beskrivningstalaren berättar presentationen, beskriver vad som händer på skärmen under avbrott i ljudet (och ibland under dialogen vid behov) Funktionen kan användas bara on sändningen stödjer det.

Auto-TV AV: Du kan ställa in värdet för funktionen Auto OFF:s tidsutlösning. Efter att värdet för tidsutlösningen har uppnåtts och TV:n inte använts under den valda tiden, så stängs TV:n av.

Sändningstyp (tillval): Du kan ställa in önskad sändningstyp genom att markera den med knappen “

” eller “ ” så att tillhörande kanallista visas. Om den

relaterade källan inte innehåller några lagrade kanaler,

” eller “ ” -knappen för att

Svenska - 29 -

så visas meddelandet ”Inga kanaler för denna typ har hittats.” på skärmen.

Sökning i vänteläge (tillval): Använd Knappen “ ” eller “ ” för att välja Standby-sökning( och ange sedan med Knappen “ ” eller “ ” om inställningen ska vara På/On eller Av/Off. Om du ändrar Sökning i vänteläge till Av, kommer denna funktion inte att vara tillgänglig. För att använda Sökning i vänteläge, var säker på att du har valt På för detta funktionsläge.

Övriga funktioner

Visa TV-information: Information om Programnummer,

Programnamn, Ljudindikator, tid, text-TV, kanaltyp och upplösning visas på skärmen när ett nytt program anges eller knappen “INFO” trycks ned.

Tyst-funktion: Tryck på “ Symbolen för ”tyst läge” visas på skärmens övre sida. För att ångra ljudavstängningen ﬁ nns två alternativ; det första är att trycka på “ ” knappen och det andra att höja volymnivån.

Val av bildläge: Genom att trycka på knappen PRESETS kan du byta inställningar av Bildläge efter

dina behov. Tillgängliga val är Dynamisk, Naturlig, Bio och Spel.

Visning av textning: Du kan aktivera undertexter genom att trycka på knappen SUBTITLE på fjärrkontrollen. Tryck en gång till på knappen SUBTITLE för att avaktivera undertextfunktionen.

Om “Undertext” är På och knappen “ ” trycks ned kommer följande varningsmeddelande att visas på skärmen (** endast för Storbritannien)

” för att stänga av ljudet.

Text-TV

Text-TV-systemet sänder information som nyheter, sport och väder till din tv. Om signalen är svag kan vissa fel uppstå i texten eller så kan läget för text-tv inaktiveras.

Text-TV-funktionens knappar listas nedan:

” Text-TV/Mix : Tryck en gång på knappen så

“

aktiveras text-tv. Tryck en gång till för att placera textTV-skärmen över programmet (mix). Tryck ännu en gång för att gå ur text-TV-läget.

“RETURN” - Index: Visar text-TV:ns innehållsförteckning.

“INFO”Visa: Visar dold information (spellösningar till exempel).

“OK” Håll: Håller (pausar) en textsida vid behov. Tryck igen för att återuppta.

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 2901_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 29 28.09.2010 10:32:1928.09.2010 10:32:19

Page 31

“ ”/“ ” Underkodade sidor : Väljer underkodade sidor om de ﬁ nns tillgängliga när text-tv är aktiverad.

P+ / P- och siffror (0-9): Tryck för att välja sida.

Anm.: De ﬂ esta TV-kanalerna använder kod 100 för innehållssidan.

Färgknappar (RÖD/GRÖN/GUL/BLÅ)

Din tv stödjer både systemen FASTEXT och TOPtext. När dessa system ﬁ nns tillgängliga är sidorna

uppdelade i grupper eller ämnen. När FASTEXT- systemet ﬁ nns tillgängligt färgas avsnitten på textsidan och kan väljas med färgknapparna. Tryck på en färgknapp som motsvarar dina intressen. Det färgade avsnittet visas, och informerar om vilken färgknapp du ska använda när TOP text sänds. Tryck på “ “ ” för att visa nästa eller föregående sida.

” eller

Tips

Skärmvård: Rengör skärmen med en lätt fuktad,

mjuk duk. Använd inte slip- eller lösningsmedel, då dessa kan skada skärmens ytskikt. Av säkerhetsskäl ska du alltid dra ur strömkabeln när du rengör tv:n. Om du ﬂ yttar din tv måste du ta tag ordentligt i den undre delen.

Spökbild: Observera att en spökbild kan uppträda när en fast bild visas. Den kvarhållna bilden på LCD TV:n försvinner normalt efter en kort stund. Testa med att stänga av tv:n en stund.

För att undvika problemet bör du inte låta skärmen vara på med samma stillbild under längre tid.

Ingen ström: Om din tv inte har ström kontrollerar du elkabeln och anslutningen till vägguttaget.

Dålig bild: Har du valt rätt TV-system? Är tv:n eller antennkabeln för nära icke-jordad ljudutrustning eller lysrör? Höga byggnader och berg orsakar fantombilder eller dubbelbild. Ibland kan kvaliteten förbättras genom att antennen riktas om. Är bilden dålig eller text-tvmottagningen oläslig? Kontrollera att rätt frekvens är inlagd. Ställ in kanalerna på nytt. Bildkvaliteten kan försämras om flera externa enheter samtidigt är kopplade till TV-n. Pröva med att koppla ur en av enheterna.

Ingen bild: Är antennkabeln rätt inkopplad? Sitter kontakterna ordentligt i antennuttaget? Är antennkabeln skadad? Används rätt kontakter för att koppla antennkabeln? Om du är osäker, rådgör med din återförsäljare. Ingen bild betyder att TV: n inte tar emot några signaler. Har du tryckt på rätt knapp på fjärrkontrollen? Försök en gång till. Kontrollera också att rätt bildkälla är vald.

Ljud: Inget ljud hörs. Har du möjligen råkat stänga av ljudet ? Ljud från endast en högtalare. Är balansen inställd på bara ena sidan? Se Ljud-menyn.

Fjärrkontroll: TV:n reagerar inte längre på fjärrkontrollens kommandon. Kanske är batterierna slut. Om så är fallet, kan TV:ns knappar användas.

In-källor: Om du inte kan välja källa kanske inga externa enheter är anslutna. Kontrollera AV-kablar och -anslutningar om du har försökt ansluta en extern enhet till tv:n.

Inspelning ej tillgänglig: För att spela in ett program måste du först ansluta ett USB-minne till din TV medan TV:n är avstängd. Du ska därefter slå på TV:n för att aktivera inspelningsfunktionen. I annat fal kommer inte inspelningsfunktionen att vara tillgänglig. Om du inte kan spela in program slår du av TV:n och ansluter USB-enheten på nytt.

USB-enheten är för långsam: Om ett meddelande anger att USB-enheten är för långsam när du startar en inspelning testar du först med att starta om inspelningen. Om detta inte hjälper kanske den externa enheten inte uppfyller hastighetskraven. Du bör då ansluta en annan USB-disk.

Svenska - 30 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3001_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 30 28.09.2010 10:32:1928.09.2010 10:32:19

Page 32

Bilaga A: Typiska visningslägen via PC-ingång

Skärmen har en maximal upplösning på 1360 x 768. I följande tabell visas några vanliga bildskärmslägen. Din tv kanske inte stöder alla upplösningar som är tillgängliga på datorn. Upplösningslägen som stöds visas nedan. Om du ställer in din dator på ett läge som inte stöds, kommer en varning att visas på skärmen.

Index Resolution Frequency

1 640x400 70 Hz 2 640x480 60 Hz 3 640x480 75 Hz 4 800x600 60 Hz 5 800x600 75 Hz 6 1024x768 60 Hz 7 1024x768 70 Hz 8 1024x768 75 Hz

9 1152x864 75 Hz 10 1280x768 60 Hz 11 1280x1024 60 Hz 12 1360x768 60 Hz

Bilaga B: AV- och HDMI Signalkompabilitet (Ingångssignaltyper)

Source Supported Signals Available

PAL 50/60 O

EXT-1

(SCART 1)

EXT-2

(SCART-2)

SIDE AV

YPbPr

HDMI1 HDMI2 HDMI3 HDMI4

(X: Ej tillgänglig, O : Tillgänglig)

I vissa fall kanske inte en korrekt signal visas på tv:n. Problemet kan komma från en inkonsekvens med standarder från källutrustningen (DVD, satellitbox osv.). Om du upplever detta problem, ta kontakt med din återförsäljare och tillverkaren av den sändande utrustningen.

NTSC 60 O

RGB 50 O RGB 60 O

PAL 50/60 O

NTSC 60 O

RGB 50 X RGB 60 X

PAL 50/60 O

NTSC 60 O

480I 60Hz O

480P 60Hz O

576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O

1080I 50Hz O

1080I 60Hz O 1080P 50Hz O 1080P 60Hz O

480I 60Hz O

480P 60Hz O

576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O

1080P 50Hz O 1080P 60Hz O 1080P 24Hz O

Svenska - 31 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3101_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 31 28.09.2010 10:32:1928.09.2010 10:32:19

Page 33

Bilaga C: DVI-upplösningar som stöds

När du ansluter enheter till din TVs anslutningsdon genom att använda DVI konverteringskablar (medföljer ej) kan du använda följande information.

24Hz 25Hz 30Hz 50Hz 60Hz

480i

480p

576i

576p

720p

1080i

1080p

;

;;

;;;; ;

;

Bilaga D: Stödda ﬁ lformat för USB-läge

Stödda speare

Spelare Strömning Videoavkodare (MSVD) Audioavkodare (MSAD)

Ljud MP3 Ingen MP3

Ljud WAV/AIFF Ingen-- LPCM

Windows-media

(tillval)

MPEG1

programströmning

MPEG2

programströmning

MPEG4

WMA / ASF VC1 WMA

MPEG-1 MPEG1 MP3, AC-3 och PCM

MPEG-2 MPEG2 MP3, AC-3 och PCM

MPEG-4/H264 i MP4

behållare

H264 och MPEG4 AAC

AVI (Xvid) XVID MPEG4 MP3, AC-3 och PCM

Svenska - 32 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3201_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 32 28.09.2010 10:32:2028.09.2010 10:32:20

Page 34

Bilaga E: Uppgradering av mjukvara

• Din TV kan hitta och uppdatera med nya mjukvara över TV-kanaler.

• För sökning via kanalsändning, söker TV:n genom kanalerna som sparats I inställningarna. Vi rekommenderar automatisk sökning av kanalerna innan man söker programuppdateringar.

1) Sökning av programuppdateringar via användargränssnitt

• Det går att kontrollera eventuella programuppdateringar för TV:n manuellt.

• Gå till huvudmenyn. Välj Inställningar och sedan Övriga Inställningar –meny. I Övriga inställningar, gå till Programuppdateringar och tryck på OK-knappen för att öppna Uppdateringsval-menyn.

• I Uppdateringsval, välj Sök uppdateringar och tryck på OK.

• Om en ny uppdatering hittas, börjar laddning av denna. Förloppsindikatorn visar kvarvarande tid av nedladdningen. När nedladdningen avslutats, visas meddelande för omstart för aktivering av programvaran. Tryck på OK för att fortsätta med omstarten.

2) Sökning på natten och uppdateringsläge

• Om Automatisk sökning är vald i Ippdateringsalternativ-menyn, TV:n aktiveras kl. 03.00 och söker efter programuppdateringar. Om en ny uppdatering hittas och laddas ner, öppnas TV:n i den nya programversionen när TV:n slås på nästa gång.

Observer avid omstart: Omstart är den sista fasen I programuppdateringen om nedladdningen av den nya programvaran lyckades. TV:n gör slutgiltiga inställningar under omstarten. Strömmen till panelen är avbruten under omstarten och led-lampan indikerar aktiviteten genom att blinka. TV:n startar med med den nya programvaran efter ca. 5 minuter.

• Om TV:n inte startar efter 10 minuter, stäng av strömmen i 10 minuter och slå på den igen. TV:n borde öppnas med den nya programvaran. Om TV:n fortfarande inte öppnas, repetera avstängnings- och öppningsproceduren några gånger. Om detta inte hjälper, ta kontakt med servidepersonal.

Varning: Koppla inte ur TV:ns ström medan led-lampan blinkar. Detta kan leda till att TV:n inte kan öppnas igen och servicepersonal måste tillkallas.

Information om avfallshantering av gammal apparat och batterier

[Endast Europeiska unionen] Dessa symboler indikerar, att utrustning med dessa inte får kastas

tillsammans med hushållsavfall. Om du ska kasta produkten eller

Batterierna

batterier, gör det i beﬁ ntliga återvinnigssystem.

Obs: Märket Pb indikerar, että batterierna innehåller bly.

Produkt

Svenska - 33 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3301_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 33 28.09.2010 10:32:2028.09.2010 10:32:20

Page 35

Speciﬁ kationer

TV-SÄNDNING

PAL/SECAM B/G D/K K’ I/I’ L/L’

MOTTAGNA KANALER

VHF (BAND I/III) UHF (BAND U)

HYPERBAND

ANTAL FÖRINSTÄLLDA KANALER

1000

KANALINDIKATOR

OSD-system

RF ANTENNINGÅNG

75 ohm (obalanserad)

DRIFTSPÄNNING

220-240V AC, 50 Hz.

AUDIO

SRS TruSurround HD

LJUDUTGÅNGSEFFEKT (W

2 x 12

STRÖMFÖRBRUKNING (W)

200 W (max.) < 1 W (viloläge)

PANEL

16:9-skärm, 55-tums bildstorlek

MÅTT (mm)

DxLxH (Med stativ): 330 x 1307 x 819,5 Vikt (Kg): 31,50 DxLxH (Utan stativ): 39,9 x 1307 x 778,5 Vikt (Kg): 26,80

) (10% THD)

RMS.

Digital mottagning (DVB-T)

Sändningsstandarder:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Modulationshastighet: COFDM med 2K/8K FFT-• läge.

-Modulering: 16-QAM - 64-QAM FEC för alla DVB-• lägen (upptäcks automatiskt)

MHEG-5 ENGINE som uppfyller ISO/IEC 13522-5 • UK engine-proﬁ l (endast Storbritannien)

Stöd för objektkarusell enligt ISO/IEC 135818-6 och • UK DTT-proﬁ l (endast Storbritannien)

Frekvensområde: 474-850 MHz för UK modeller•

ii. VIDEO

-H.264 (MPEG-4 del 10) huvud och hög proﬁ lnivå •

4.1/MPEG-2 MP@HL videoavkodare.

-HD-skärm som kan visa i multiformat (1080i, 720p, • 576p)

-CVBS analog utgång. (detta är inte tillgängligt i • högupplösta (HD) kanaler)

iii. AUDIO

-MPEG-1 lager I/II, MPEG-2 lager II, AAC, HEAAC, • AC3, E-AC3

-Samplingsfrekvenserna som stöds är 32, 44,1 & • 48 kHz

Digital Reception (DVB-C)

Sändningsstandarder:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Modulationshastighet: 4,0 Msymbols/s till 7,2 Msymbols/s

- Modulation: 16-QAM , 32-QAM ,64-QAM, 128-QAM och 256-QAM

ii. VIDEO

- Alla MPEG2 MP@ML-format med uppkonvertering och ﬁ ltrering till CCIR601-format.

-CVBS, analoga utsignaler.

iii. AUDIO

-Alla MPEG1 Lager 1- och 2-lägen

-Samplingsfrekvenserna som stöds är 32, 44,1 & 48 kHz

Svenska - 34 -

01_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3401_MB61_[SE]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 34 28.09.2010 10:32:2028.09.2010 10:32:20

Page 36

Contents

Features ............................................................... 36

Introduction ........................................................... 36

Preparation ........................................................... 36

Safety Precautions ............................................... 37

Package Contents ................................................ 38

Environmental Information ................................... 39

Repair Information ............................................ 39

Remote Control Buttons ....................................... 40

LCD TV and Operating Buttons ............................ 41

Viewing the Back side Connections ..................... 41

Viewing the Connections - Side Connectors ........ 42

Power Connection ................................................ 42

Aerial Connection ............................................. 42

Using USB Inputs ................................................. 43

Side HDMI Connection ......................................... 44

Connecting the LCD TV to a PC ........................... 44

Connecting to a DVD Player................................. 45

Using Side AV Connectors ................................... 45

Using Other Connectors ....................................... 45

Remote Control Handset ...................................... 46

Inserting Batteries ............................................. 46

Switching On/Off ................................................... 46

To Switch the TV On ......................................... 46

To Switch the TV Off ......................................... 46

Digital Teletext (** for UK only) ......................... 46

Analogue Teletext ............................................. 46

Input Selection ...................................................... 46

Operation with the Buttons on the TV ............... 46

Operation with the Remote Control .................. 47

Recording via EPG Screen ............................... 48

Programme Options.......................................... 48

First Time Installation............................................ 48

Auto Tuning .......................................................... 50

Auto Channel Scan Menu Operation ................ 50

Manual Tuning ..................................................... 50

Digital Aerial Manual Search............................. 50

Digital Cable Manual Search ............................ 50

Analogue Manual Search ................................. 51

Analog Fine Tune.............................................. 51

Network Channel Scan ..................................... 51

Clear Service List (*) ......................................... 51

Managing Stations: Channel List .......................... 51

Operating the Channel List ............................... 52

Moving a Channel ............................................. 52

Deleting a Channel ........................................... 52

Renaming a Channel ........................................ 52

Locking a Channel ............................................ 52

Managing Stations: Favourites ............................. 52

Button Functions ............................................... 52

Managing Stations: Sorting Channel List ............. 53

On-Screen Information ......................................... 53

Media Playback Using Media Browser ................. 53

Viewing Videos via USB .................................. 53

Viewing Photos via USB ................................... 54

Slideshow Options ............................................ 54

Playing Music via USB ..................................... 54

Recordings Library............................................ 55

Media Browser Settings .................................... 55

Timeshift Recording ............................................. 55

Instant Recording ................................................. 56

Watching Recorded Programmes ....................... 56

Changing Image Size: Picture Formats ................ 56

Conﬁ guring Picture Settings ................................. 57

Operating Picture Settings Menu Items ............ 58

Picture Settings Menu Items ............................. 58

PC Picture Settings........................................... 58

Conﬁ guring Sound Settings .................................. 59

Operating Sound Settings Menu Items ............. 59

Sound Settings Menu Items.............................. 59

Conﬁ guring Your TV’s Settings ............................. 59

Operating Settings Menu Items ........................ 59

Settings Menu Items ......................................... 59

Using a Conditional Access Module ..................... 60

Viewing Conditional Access Menu (*) ............... 60

Conﬁ guring Language Preferences ...................... 60

Parental Control.................................................... 61

Parental Settings Menu Operation (*) ............... 61

Timers ................................................................... 61

Setting Sleep Timer .......................................... 61

Setting Programme Timers ............................... 62

Recording Conﬁ guration ....................................... 62

Conﬁ guring Date/Time Settings ............................ 63

Conﬁ guring Source Settings ................................. 63

Conﬁ guring Other Settings ................................... 63

Operation .......................................................... 63

Other Features ..................................................... 64

Teletext ................................................................. 64

Tips ....................................................................... 65

Appendix A: PC Input Typical Display Modes ....... 66

Appendix B: AV and HDMI Signal Compatibility

(Input Signal Types) .............................................. 66

Appendix C: Supported DVI Resolutions.............. 67

Appendix D: Supported File Formats for USB

Mode..................................................................... 67

Appendix E: Software Upgrade ............................ 68

Speciﬁ cations ....................................................... 69

Digital Reception (DVB-T) .................................... 69

Digital Reception (DVB-C) .................................... 69

English - 35 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3502_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 35 28.09.2010 10:33:0328.09.2010 10:33:03

Page 37

Features

Remote controlled colour LCD TV.• Fully integrated Terrestrial digital-cable TV (DVB-T •

C- MPEG2) (DVB-T-C MPEG4). HDMI connectors for digital video and audio. This •

connection is also designed to accept high deﬁ nition signals.

USB input.• Programme recording.• Programme timeshifting.• 1000 programmes (analogue+digital).• OSD menu system.• Integrated tuner DVB-T-C HD, MPEG 2 / MPEG 4 •

compatible. Scart socket for external devices (such as video, •

video games, audio set, etc.). Stereo sound system. (SRS Trusurround HD)• Teletext, fastext, TOP text.• Headphone connection.• Automatic programming system.• Forward or backward manual tuning.• Sleep timer / Child lock.• Automatic sound mute when no transmission.• NTSC playback. • AVL (Automatic Volume Limiting).• Auto power down.• PLL (Frequency Search).• PC input. • Plug&Play for Windows 98, ME, 2000, XP, Vista, •

Windows 7. Game Mode • SRS Trusurround HD•

Introduction

Please read the corresponding instructions of this handbook prior to the ﬁ rst usage of the device, even when the usage of electronic devices is familiar to you. Notice especially the chapter SAFETY PRECAUTIONS. Carefully keep the handbook as future reference. When selling the device or giving it away, absolutely give these direction for use.

Thank you for choosing this product. This manual will guide you for the proper operation of your TV. Before operating the TV, please read this manual thoroughly. Please do keep this manual in a safe place for future references.

This device is intended to receive and display TV programs. The different connection options make an additional expansion of the reception and display sources possible (receiver, DVD player, DVD

recorder, VCR, PC etc.). This device is only suitable for the

operation in dry interiors. This appliance is intended solely for private domestic use and may not be used for industrial and commercial purposes. We exclude liability in principle, if the device is not used as intended, or unauthorized modiﬁ cations have been made. To operate your LCD TV in extreme ambient conditions may cause the damage of the device.

Preparation

For ventilation, leave a free space of at least 10 cm all around the set. To prevent any fault and unsafe situations, please do not place any objects on top of the set. Use this device in moderate climates.

10 cm

English - 36 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3602_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 36 28.09.2010 10:33:0328.09.2010 10:33:03

Page 38

Safety Precautions

Read the following recommended safety precautions carefully for your safety.

Power Source

The TV set should be operated only from a 220-240 V AC, 50 Hz outlet. Ensure that you select the correct voltage setting for your convenience.

Power Cord

Do not place the set, a piece of furniture, etc. on the power cord (mains lead) or pinch the cord. Handle the power cord by the plug. Do not unplug the appliance by pulling from the power cord and never touch the power cord with wet hands as this could cause a short circuit or electric shock. Never make a knot in the cord or tie it with other cords. The power cords should be placed in such a way that they are not likely to be stepped on. A damaged power cord can cause ﬁ re or give you an electric shock. When it is damaged and needs to be replaced, it should be done by qualiﬁ ed personnel.

Moisture and Water

Do not use this device in a humid and damp place (avoid the bathroom, the sink in the kitchen, and near the washing machine). Do not expose this device to rain or water, as this may be dangerous and do not place objects filled with liquids, such as ﬂ ower vases, on top. Avoid from dripping or splashing.

If any solid object or liquid falls into the cabinet, unplug the TV and have it checked by qualiﬁ ed personnel before operating it any further.

Cleaning

Before cleaning, unplug the TV set from the wall outlet. Do not use liquid or aerosol cleaners. Use soft and dry cloth.

Ventilation

The slots and openings on the TV set are intended for ventilation and to ensure reliable operation. To prevent overheating, these openings must not be blocked or covered in anyway.

Heat and Flames

The set should not be placed near to open ﬂ ames and sources of intense heat such as an electric heater. Ensure that no open ﬂ ame sources, such as lighted candles, are placed on top of the TV. Batteries should not be exposed to excessive heat such as sunshine, ﬁ re or the like.

Lightning

In case of storm and lightning or when going on holiday, disconnect the power cord from the wall outlet.

Replacement Parts

When replacement parts are required, make sure that the service technician has used replacement parts, which are speciﬁ ed by the manufacturer or have the same speciﬁ cations as the original one. Unauthorized substitutions may result in ﬁ re, electrical shock or other hazards.

Servicing

Please refer all servicing to qualiﬁ ed personnel. Do not remove the cover yourself as this may result in an electric shock.

Waste Disposal

Instructions for waste disposal:•

Packaging and packaging aids are recyclable and should principally be recycled. Packaging materials, such as foil bag, must be kept away from children. Batteries, including those which are heavy metal-free, should not be disposed of with household waste. Please dispose of used battery in an environment friendly manner. Find out about the legal regulations which apply in your area.

• Don’t try to recharge batteries. Danger of explosion. Replace batteries only with the same or equivalent type.

This symbol on the product or on its packaging means that your electrical and electronic device should be disposed at the end of its service life separately from your household wastes. There are separate collection systems for recycling in EU. For more information, please contact the local authority or the dealer where you purchased the product.

Disconnecting the Device

The mains plug is used to disconnect TV set from the mains and therefore it must remain readily operable.

Headphone Volume

Excessive sound pressure from earphones and headphones can cause hearing loss.

Installation

To prevent injury, this device must be securely attached to the wall in accordance with the installation instructions when mounted to the wall (if the option is available).

English - 37 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3702_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 37 28.09.2010 10:33:0328.09.2010 10:33:03

Page 39

LCD Screen

The LCD panel is a very high technology product with about a million thin ﬁ lm transistors, giving you ﬁ ne picture details. Occasionally, a few non-active pixels may appear on the screen as a ﬁ xed blue, green or red point. Please note that this does not affect the performance of your product.

Warning! Do not leave your TV in standby or operating mode when you leave your house.

Connection to a Television Distribution System (Cable TV etc.) from Tuner

Device connected to the protective earthing of the building installation through the mains connection or through other apparatus with a connection to protective earthing-and to a television distribution system using coaxial cable, may in some circumstances create a ﬁ re hazard.

Connection to a cable distribution system has therefore to be provided through a device providing electrical isolation below a certain frequency range (galvanic isolator, see EN 60728-11).

Licence Notiﬁ cation (optional)

TruSurround technology is incorporated under license from SRS Labs, Inc.

Licence Notiﬁ cation

Manufactured under license from Dolby Laboratories.

TRADEMARK ACKNOWLEDGMENT

“Dolby” and the double-D symbol are trademarks of Dolby Laboratories.

is a trademark of SRS Labs, Inc.

(Optional)

pulled immediately. To exclude the danger of ﬁ re, the power cord should principally be separated from the mains socket prior to a longer period of non-usage, i.e. during vacations.

Electrical device not in the hands of children

Never let children use electrical device unsupervised. Children can´t always recognize properly the possible dangers. Batteries / accumulators can be life threatening when swallowed. Store batteries unreachable for small children. In case of swallowing a battery medical aid has to be sought immediately. Also keep the packaging foils away from children. There is danger of suffocation.

Package Contents

LANG SUBTITLE PIP

SCREEN

ZOOM

ROOT

REPEAT

789

TEXT

INFO

P+

P-V+V-

RETURN

FAV SLEEP EPG

ANGLE

MODE

Remote

Control

TITLE

SWAP

SOURCE

DISPLAY

PRESETS

LCD TV

Batteries: 2 X AAA

Instruction Book

The Standby / On button doesn´t separate this device completely from mains. Moreover the device consumes power in the standby operation. In order to separate the device completely from mains, the mains plug has to be pulled from the mains socket. Because

1 X Video & Audio Connection Cable

Note: You should check the accessories after purchasing. Make sure that each accessory is included.

of that the device should be set up in a way, that an unobstructed access to mains socket is guaranteed, so that in case of emergency the mains plug can be

English - 38 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3802_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 38 28.09.2010 10:33:0428.09.2010 10:33:04

Page 40

Environmental Information

This television is designed to consume less energy to save environment. You not only help to save the • environment but also you can save money by reducing electricity bills thanks to the energy efﬁ ciency feauture of this TV. To reduce energy consumption, you should take the following steps:

You can use Power Save Mode setting, located in the Feature menu. If you set Power Save Mode as On, • the TV will switch to energy-saving mode and luminance level of TV set will be decreased to optimum level. Note that some picture settings will be unavailable to be changed when the TV is in Power Save Mode.

When the TV is not in use, please switch off or disconnect the TV from the mains plug. This will also reduce • energy consumption.

Disconnect power when going away for longer time.• Note that annually, using the TV set in Power Save Mode has more power efﬁ ciency than disconnecting the •

TV from the mains plug instead of keeping stand-by mode. Therefore it is highly recommended to activate Power Save Mode setting to reduce your annual power consumption.And also it is recommended to disconnect the TV from the mains plug to save energy more when you do not use.

Please helps us to save environment by following these steps.•

Repair Information

Please refer all servicing to qualiﬁ ed personnel. Only qualiﬁ ed personnel must repair the TV. Please contact your local dealer, where you have purchased this TV for further information.

English - 39 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 3902_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 39 28.09.2010 10:33:0528.09.2010 10:33:05

Page 41

Remote Control Buttons

No function1. Play (in Media Browser mode) 2. Programme recording3. Rapid reverse (in Media Browser mode)4. No function5. Mono/Stereo - Dual I-II / Current Language (*) / 6.

Play preview (in Media Browser mode) Image size / Zooms videos (in Media Browser 7.

video mode) Green button / List Schedule(in EPG) / Tag/8.

Untag All (in favourite list) Red button9. Numeric buttons10. Teletext / Mix 11. Info / Reveal (in TXT mode)12. Programme Down - Page up / Programme Up - 13.

Page down Mute14. Favourite mode selection15. Exit (in DTV mode) / Return / Index page (in 16.

TXT mode) No function17. No function18. Recordings Library19. Picture mode selecion / Changes picture mode 20.

(in Media Browser video mode) Electronic Programme Guide21. Sleep timer22. Menu on/off23. OK / Select / Hold (in TXT mode) / Channel List24. Volume up / down25. Navigation buttons26. AV / Source27. Previous programme / Now (in EPG mode)28. Blue button29. Yellow button / Timeline Schedule (in EPG)t30. No function31. Subtitle on-off / TXT subtitle (analogue TV 32.

mode) / Subtitle (in Media Browser mode). No function33. Rapid advance (in Media Browser mode)34. Stop (in Media Browser mode)35. Pause / Timeshift recording36. Standby37. Operation LED light38.

English - 40 -

SCREEN

ZOOM

TEXT

INFO

P+

P-

RETURN

ANGLE

LANG SUBTITLE PIP

ROOT

REPEAT

SWAP

SOURCE

FAV SLEEP EPG

DISPLAY

MODE

TITLE

V+

V-

PRESETS

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4002_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 40 28.09.2010 10:33:0528.09.2010 10:33:05

Page 42

LCD TV and Operating Buttons

FRONT and REAR VIEW Control buttons VIEW Control Buttons

1. Standby/On button

2. TV/AV button

3. Programme Up/Down buttons

4. Volume Up/Down buttons

Note: Press “

” and

buttons at the same time to view main menu.

Viewing the Back side Connections

HDMI 3

SCART 21. inputs or outputs for external devices. SCART 1 2. input or output for external devices. Connect the SCART cable between SCART socket on

TV and SCART socket on your external device (such as a decoder, a VCR or a DVD player).

Note: If an external device is connected via the SCART socket, the TV will automatically switch to AV mode. Note: To connect external device,please use to supplied scart connection cable .

Component Video Inputs (YPbPr)3. are used for connecting component video. You can connect the component video and audio sockets with a device that has component output. Connect the component video cables between the COMPONENT VIDEO INPUTS on on the TV and the component video outputs of your device. While connecting, be sure that the letters on your TV, “Y”, “Pb”, “Pr” correspond with your device’s connectors.

PC/YPbPr Audio Inputs4. are used for connecting audio signals of a PC or a device that connects to the TV via YPbPr. Connect the PC audio cable between the AUDIO INPUTS on the TV and audio output of your PC to enable PC audio. Connect the audio cable between AUDIO INPUTS on the TV and audio outputs of your device to enable component audio.

S/PDIF Coaxial Out5. outputs digital audio signals of the currently watched source. Use an SPDIF coaxial cable to trasfer audio signals to a device that has S/PDIF input

English - 41 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4102_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 41 28.09.2010 10:33:0628.09.2010 10:33:06

Page 43

RF Input6. connects to an aerial antenna system or a cable. Note that if you use a decoder or a media recorder, you should connect the aerial cable through the device to the television with an appropriate antenna cable, as shown in the illustration in the following pages.

PC Input7. is for connecting a personal computer to the TV set. Connect the PC cable between the PC INPUT on the TV and the PC output on your PC

HDMI 1: HDMI Input8. HDMI Inputs are for connecting a device that has an HDMI socket. Your LCD TV is capable of

displaying High Deﬁ nition pictures from devices such as a High Deﬁ nition Satellite Receiver or DVD Player. These devices must be connected via the HDMI sockets or Component Socket. These sockets can accept either 720p or 1080p signals. No sound connection is needed for an HDMI to HDMI connection.

HDMI 2: HDMI Input9. HDMI 3: HDMI Input10.

Viewing the Connections - Side Connectors

CI Slot is used for inserting a CI card. A CI card allows you to view all the 1. channels that you subscribe to. For more information, see “Conditional Access” section.

Side USB input.2. Side HDMI Input is for connecting a device that has an HDMI socket.3. Headphone jack is used for connecting an external headphone to the system. 4.

Connect to the HEADPHONE jack to listen to the TV from headphones (optional).

Side audio-video connection5. input is used for connecting video and audio signals of external devices. To make a video connection, you must use the supplied AV connection cable for enabling connection. First, plug singular jack of the cable to the TV’s Side AV socket. Afterwards, insert your video cable’s (not supplied) connector into the YELLOW input (located on the plural side) of the supplied AV connection cable. Colours of the connected jacks should match. To enable audio connection, you must use RED and WHITE inputs of the side AV connection cable. Afterwards, insert your device’s audio cable’s connectors into the RED and WHITE jack of the supplied side AV connection cable. Colours of the connected jacks should match.

Note: You should use audio inputs of side AV connection cable (RED & WHITE) to enable sound connection when connecting a device to your TV by using PC or COMPONENT VIDEO input.

USB 1

HDMIUSB 2

S-AV

Power Connection

IMPORTANT: The TV set is designed to operate on 220-240V AC, 50 Hz.

After unpacking, allow the TV set to reach the ambient room temperature before you connect the set to the • mains. Plug the power cable to the mains socket outlet.

Aerial Connection

Connect the aerial or cable TV plug to the AERIAL INPUT socket located at the rear of the TV.•

HDMI 3

English - 42 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4202_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 42 28.09.2010 10:33:0828.09.2010 10:33:08

Aerial or Cable

Page 44

Using USB Inputs

USB Connection

You can connect a USB hard disk drive or USB • memory stick to your TV by using the USB inputs of the TV. This feature allows you to play ﬁ les stored in a USB drive or record programmes.

2.5” and 3.5” inch (hdd with external power supply) • external hard disk drives are supported.

To record a programme, you should ﬁ rst connect • a USB disk to your TV while the TV is switched off. You should then switch on the TV to enable recording feature. Otherwise, recording feature will not be available.

IMPORTANT !

You may back up your ﬁ les before making any • connections to the TV set in order to avoid any possible data loss. Note that manufacturer will not be responsible for any ﬁ le damage or dataloss.

It is possible that certain types of USB devices (e.g. • MP3 Players) or USB hard disk drives/memory sticks may not be compatible with this TV.

IMPORTANT: The TV supports only FAT32 disk formatting. NTFS format is not supported. If you connect a USB disk with NTFS format, the TV will ask you to format the content. See the section, “Format Disk” in the following pages for more information on disk formatting.

Note that ALL the data stored on the USB disk will be lost and then the disk format will be converted to FAT32 in such a case.

USB Disk Connection

• Plug your USB device to the USB input of the TV.

Note: Plug or unplug your USB disk while the TV is switched off.

Note: If you are going to connect a USB hard disk drive to the TV set, USB connection cable used between the disk drive and the TV should have a USB logo and should be as short as possible.

Note: While formatting a USB hard disk that has 1TB (Tera Byte) or more ﬁ le capacity, you can experience problems with the formatting process. In such a case, you should format the disk with your personal computer and the formatted disk type should be FAT32.

SIDE VIEW USB MEMORY

CAUTION !

Quickly plugging and unplugging USB devices, • is a very hazardous operation. Especially, do not repeatedly quickly plug and unplug the drive. This may cause physical damage to the USB player and especially the USB device itself.

Do not pull out USB module while playing or • recording a ﬁ le.

Programme Recording

To record a programme, you should ﬁ rst connect a USB disk to your TV while the TV is switched off. You should then switch on the TV to enable recording feature.

IMPORTANT: When using a new USB hard disk drive, it is recommended that you ﬁ rst format the disk using your TV’s “Format Disk” option.

For using recording function, you should connect a • USB disk or an external hard disk drive to the TV and connected USB disk should have at least 1 GB capacity and should have 2.0 speed compatibility. If the connected USB device does not support 2.0 speed, an error message will be displayed.

Recorded programmes are saved into the connected • USB disk in .TS format (MPEG-2 transport stream). If desirable, you can back up / copy these saved recordings into a personal computer.

Note: It is possible that recorded broadcasts in .TS format may not be supported by your media playback software. In such a case, you should install an appropriate media playback software to your computer.

An hour of the recordings stored occupies • approximately 2 GB of space.

For more information on recording programmes, • see sections “Instant Recording”, “Timeshifting”, “Electronic Programme Guide”, “Recordings Library” or “Recording Timers” in the following parts.

Recorded programmes are split into 1GB • (approximately an hour) partitions. Names of the stored recordings’ last three digits indicates this: Such as 4801-000.ts , 4801-001.ts.

Recorded programmes are stored in the following • directory of the connected USB disk: \DVR\RECS. All recordings are indicated with a number (such as 4801-000.ts). A text (txt) ﬁ le is created for each recording. This text ﬁ le includes information such as broadcaster, programme, and recording time.

If the writing speed of the connected USB disk is not • sufﬁ cient, recording may fail and timeshifting feaute may not be available.

Recordings of HD programmes can occupy bigger • size on the USB disk depending on the broadcast’s resolution. For this reason it is recommended

English - 43 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4302_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 43 28.09.2010 10:33:0828.09.2010 10:33:08

Page 45

to use USB hard disk drives for recording HD programmes.

Do not plug out the USB/HDD during the recording. • This may harm the connected USB/HDD.

Multipartition HDDs are supported until two • partitions.

Some stream packets may not be recorded because • of signal problems, so sometimes video may freezes during playback.

Record, Play, Pause, Display (for PlayListDialog) • keys could not be used when teletext is ON. If a recording starts from timer when teletext is ON, teletext is automatically turned off. Also teletext usage is disabled when there is ongoing recording or playback.

Side HDMI Connection

You can use side HDMI input to connect a device that has an HDMI connector to your TV. Use an appropriate HDMI cable to make such a connection. Note that you should switch to the HDMI source to view the content from the connected device. Power off both the TV and the device before making any connections. Side HDMI Input supports connections between HDMI devices such as DVD players. You can use side HDMI input of the TV to connect to an external HDMI device. Use an HDMI cable to connect.

HDMI DEVICE SIDE VIEW

Connecting the LCD TV to a PC

For displaying your computer’s screen image on your LCD TV, you can connect your computer to the TV set. Power off both computer and display before making any connections. Use 15-pin D-sub display cable to connect a PC to the LCD TV. When the connection is made, switch to PC source. See “Input selection” section. Set the resolution that suits your viewing requirements. Resolution information can be found in the appendix parts.

PC audio cable

(not supplied)

to AUDIO INPUTS

on the TV

Audio

Inputs

PC Input

PC RGB cable (not supplied) to PC input

English - 44 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4402_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 44 28.09.2010 10:33:0828.09.2010 10:33:08

Page 46

Connecting to a DVD Player

If you want to connect a DVD player to your LCD TV, you can use connectors of the TV set. DVD players may have different connectors. Please refer to your DVD player’s instruction book for additional information. Power off both the TV and the device before making any connections.

Note: Cables shown in the illustration are not supplied.

If your DVD player has an HDMI socket, you can • connect via HDMI. When you connect to DVD player as illustrated below, switch to HDMI source. See, “Input Selection” section.

Most DVD players are connected through • COMPONENT SOCKETS. Use a component video cable to connect video input. For enabling audio, use a component audio cable as illustrated below. When the connection is made, switch to YPbPr source. See, “Input selection” section.

You may also connect through the SCART 1 or • SCART 2. Use a SCART cable as shown below.

Note: These three methods of connection perform the same function but in different levels of quality. It is not necessary to connect by all three methods.

HDMI

Using Side AV Connectors

You can connect a range of optional equipment to your LCD TV using side connectors of the TV.

For connecting a camcorder or camera , you should • use AV socket (side). To do this, you must use the supplied video/audio connection cable. First, plug single jack of the cable to the TV’s AV I N socket (side). Afterwards, insert your camera cable’s (not

supplied) connectors into the plural part of the video/ audio connection cable. Colours of the connected

jacks should match. See illustration below. Afterwards, you should switch to • Side AV source. See

the section Input selection in the following sections for more information.

Headphone

AVCable

(notsupplied)

Camera

USB 2

S-AV

AVConnection

Cable(supplied)

To listen the TV sound from headphones, you • should connect headphones to your TV by using the

HEADPHONE jack as illustrated above.

Using Other Connectors

You can connect a range of optional equipment to your LCD TV. Possible connections are shown below. Note that cables shown in the illustration are not supplied.

For connecting a to a device that has SPDIF support, • use an appropriate SPDIF cable to enable sound connection.

External Speakers

Scart sockets

Component

video

inputs

Component

audio inputs

DVD Player

HDMI inputs

A device that

supports

SPDIF signal.

English - 45 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4502_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 45 28.09.2010 10:33:0928.09.2010 10:33:09

Page 47

Remote Control Handset

Inserting Batteries

Remove the battery cover located on the back of • the handset by gently pulling backwards from the indicated part.

Insert two • AAA/R3 or equivalent type batteries inside. Observe the correct polarity (+/-) when inserting batteries and replace the battery cover.

Note: Remove the battery from remote control handset when it is not to be used for a long period. Otherwise it can be damaged due to any leakage of batteries. Remote range is approximately 7m/23ft.

Switching On/Off

To Switch the TV On

Connect the power cord to the 220-240V AC, 50 Hz. • Press STANDBY touch button. Then the standby •

LED lights up. To switch on the TV from standby mode either:•

Press the “• the remote control.

Press the • -P/CH or P/CH+ touch button on the TV. The TV will then switch on.

If you switch on your TV via standby button on the

Note:

remote control, the programme/source that you were watching last will be reselected.

By either method the TV will switch on.

To Switch the TV Off

Press the “• ” button on the remote control or press the STANDBY touch button on the TV, so the TV will switch to standby mode.

To power down the TV completely, unplug the • power cord from the mains socket.

Note: When the TV is switched to standby mode, standby LED can blink to indicate that features such as Standby Search, Over Air Download or Timer is active. The LED can also blink when you switch on the TV from standby mode.

Digital Teletext (** for UK only)

• Press the “ ” button.

• The digital teletext information appears.•

” button, P+ / P- or a numeric button on

• Operate it with the coloured buttons, cursor buttons • and OK button.

The operation method may differ depending on the contents of the digital teletext.

Follow the instructions displayed on digital teletext screen.

• When Press “• OK” button or similar message appears on the screen, press the OK button.

• When the “• television broadcasting.

• With digital broadcasting (DVB), in addition to • digital teletext broadcasting together with the normal broadcasting, there are also channels with just digital teletext broadcasting.

• The aspect ratio (picture shape) when watching • a channel with just digital teletext broadcasting is the same as the aspect ratio of the picture viewed previously.

• When you press the “• teletext screen will be displayed.

” button is pressed, the TV returns to

” button again, the digital

Analogue Teletext

Use of teletext and its functions are identical to the analogue text system. Please do refer to the “TELETEXT” explanations.

Input Selection

Once you have connected external systems to your TV, you can switch to different input sources. Press “SOURCE” button on your remote control consecutively for directly changing sources.

You can operate your TV using both the remote control and onset buttons.

Operation with the Buttons on the TV Volume Setting

Press “• ” button to decrease volume or button to increase volume, so a volume level scale (slider) will be displayed on the screen.

English - 46 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4602_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 46 28.09.2010 10:33:1028.09.2010 10:33:10

Page 48

Programme Selection

Press “• P/CH +” button to select the next programme or “P/CH -” button to select the previous programme.

Viewing Main Menu

Press the “• V+”/”V-” button at the same time to view main menu. In the Main menu select sub-menu using “AV” button and set the sub-menu using “

” buttons. To learn the usage of the menus,

“ refer to the menu system sections.

” or

AV Mode

Press the “• AV ” button in the control panel on the TV to switch between AV modes.

Operation with the Remote Control

The remote control of your TV is designed to control all • the functions of the model you selected. The functions will be described in accordance with the menu system of your TV.

Volume Setting

Press “• V+” button to increase the volume. Press “V-” button to decrease the volume. A volume level scale (slider) will be displayed on the screen.

Programme Selection (Previous or Next Programme)

Press “• P -” button to select the previous programme. Press “• P +” button to select the next programme.

Programme Selection (Direct Access)

Press numeric buttons on the remote control to select • programmes between 0 and 9. The TV will switch to the selected programme. To select programmes between, press the numeric buttons consecutively. When the pressing time is due for the second numeric button, only the ﬁ rst digit programme will be displayed. Press directly the programme number to reselect single digit programmes.

Viewing Electronic Programme Guide (EPG)

You can view the electronic programme guide (EPG) to view information about available programmes.To view the EPG menu please press EPG button on the remote control.

”/“ ” buttons to navigate through channels.

Press “•

”/“ ” buttons to navigate through the programme

Press “• list.

EPG menu displays available information on all • channels.

Please note that event information is updated • automatically. If there are no event information data available for channels, EPG will be displayed with blanks.

OK (Options): views/records or sets timer for future programs.

INFO (Event Details): Displays the programmes in detail.

Green button: Programme schedule will be listed Yellow button: Display EPG data in accordane with timeline

schedule Blue button (Filter): Views ﬁ ltering options.

(RECORD): the TV will start to record the selected progamme. You can press again to stop the recording.

Red button (Prev Time Slice): Displays the programmes of previous time slice.

Green button (Next Time Slice): Displays the programmes of the next time slice.

Yellow button (Prev Day): Displays the programmes of previous day.

Blue button (Next day): Displays the programmes of the next day.

Numeric buttons (Jump): Jumps to the preferred channel directly via numeric buttons.

OK (Options): views/records or sets timer for future programs.

Text button (Filter): Views ﬁ ltering options. INFO (Event Details): Displays the programmes in

detail.

(RECORD): the TV will start to record the selected progamme. You can press again to stop the recording.

English - 47 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4702_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 47 28.09.2010 10:33:1028.09.2010 10:33:10

Page 49

Red button (Prev Day): Displays the programmes of previous day.

Green button (Next day): Displays the programmes of the next day.

Yellow button (Zoom): Expands programme information. Blue button (Filter): Views ﬁ ltering options. INFO (Event Details): Displays the programmes in

detail. Numeric buttons (Jump): Jumps to the preferred

channel directly via numeric buttons. OK (Options): views/records or sets timer for future

programs.

Text (Search): Displays “Guide Search” menu. SUBTTL: Press SUBTITLE button to view Select

Genre menu. Using this feature, you can search the programme guide database in accordance with the genre. Info available in the programme guide will be searched and results matching your criteria will be listed.

(Now) : Shows the current programme.

(RECORD): the TV will start to record the selected progamme. You can press again to stop the recording.

Recording via EPG Screen

IMPORTANT: To record a programme, you should ﬁ rst connect a USB disk to your TV while the TV is switched off. You should then switch on the TV to enable recording feature. Otherwise, recording feature will not be available.

(RECORD): the TV will start to record the selected progamme. You can press again to stop the recording.

Note: Switching to a different broadcast or source is not available during the recording.

/ : Page left / Page right.

Programme Options

In EPG menu, press the OK button to enter the “Event Options” menu.

Select Channel

In EPG menu, using this option, you can switch to the selected channel.

Record / Delete Record Timer

After you have selected a programme in EPG menu, • press the OK button and and Options screen will be displayed. Select “Record” option and press the OK button. After this operation, a recording becomes set to the selected programme.

To cancel an already set recording, highlight that • programme and press the OK button and select the option “Delete Rec. Timer”. The recording will be cancelled.

Note: You cannot switch to any other channel or source while there is an active recording on the current channel.

Set Timer / Delete Timer

After you have selected a programme in EPG menu, press the OK button and and Options screen will be displayed. Select “Set Timer on Event” option and press OK button. You can set a timer for future programmes.

To cancel an already set reminder, highlight that programme and press the OK button. Then select “Delete Timer” option. The timer will be cancelled.

Note: It is not possible to record or set timer for two or more individual events at the same time interval.

First Time Installation

IMPORTANT: Ensure that the aerial or cable is connected and a Common Interface module is not inserted before switching on the TV for the ﬁ rst time installation.

When the TV is operated for the ﬁ rst time, installation • wizard will guide you through the process. First, language selection screen will be displayed:

English - 48 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4802_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 48 28.09.2010 10:33:1128.09.2010 10:33:11

Page 50

Use “• ” or “ ” buttons to select your language

and press OK button to set selected language and

continue.

After selecting the language, “• Welcome!” screen will

be displayed, requiring you to set Country,Teletext

Language and Scan Encrypted options.

By pressing “• ” or “ ” button, select the country

you want to set and press “ ” button to highlight

Teletext Language option. Use “ ” or “ ” button

to select desired Teletext Language.

Press “•

” button after setting Teletext Language option. Scan Encrypted will be then highlighted. You can set Scan Encrypted as Yes if you want to scan coded stations.Afterwards select the desired Teletext Language.

Press • OK button on the remote control to continue and the following message will be displayed on the screen:

If you select CABLE option, the following screen will be displayed:

You can select frequency ranges from this screen. For highlighting lines you see, use “ ” or “ ” button. You can enter the frequency range manually by using the numeric buttons on the remote control. Set Start and Stop Frequency as desired by using numeric buttons on the remote control. After this operation, you can set Search Step as 8000 KHz or 1000 KHz. If you select 1000 KHz, the Tv will perform search process in a detailed way. Searching duration will thus increase accordingly. When ﬁ nished, press OK button to start automatic search.

If you select AERIAL option from the Search Type screen, the television will search for digital terrestrial TV broadcasts.

Note: You can press MENU button to cancel.

After all the available stations are stored, Channel • List will be displayed on the screen. If you like the

To select the “Yes” or “No” option, highlight the item by using “ ” or “ ” buttons and press OK button.

sort channels, according to the LCN,please select “Yes” and than press “OK”.

Afterwards, the following OSD will be displayed on the screen:

English - 49 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 4902_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 49 28.09.2010 10:33:1128.09.2010 10:33:11

Page 51

Press • OK button to quit channel list and watch TV.

Auto Tuning

HINT: Auto tuning feature will help you to retune the TV set in order to store new services or stations.

Press MENU button on the remote control and select Installation by using “ OK button and the following menu screen will be displayed.

Select Automatic Channel Scan (Retune) by using “ ”/“ ” button and press OK button. Automatic Channel Scan (Retune) options will be displayed. You can select options by using “ ”/“ ” and OK buttons.

Auto Channel Scan Menu Operation

Digital Aerial: Searches and stores aerial DVB stations.

Digital Cable: Searches and stores cable DVB stations.

Analogue: Searches and stores analogue stations. Digital Aerial & Analogue: Searches and stores both

analogue and aerial DVB stations. Digital Cable & Analogue: Searches and stores both

analogue and cable DVB stations.

Whenever you select an automatic search type and • press OK button, a conﬁ rmation screen will appear on the screen. To start installation process, select

Yes, to cancel select No by using .“ OK button.

After auto channel scan type is set and selected • and conﬁ rmed, installation process will start and progress bar will move along. Press MENU button

” or “ ” button. Press

” or “ ” and

English - 50 -

to cancel process. In such a case, located channels are not stored.

Manual Tuning

HINT: This feature can be used for direct broadcast entry.

Select • Manual Channel Scan from the Installation menu by using “ Scan options screen will be displayed.

Select the desired • Search Type using “

” button. Manual search options will change accordingly. Use “ ”/“ ” button to highlight an item and then press “ ” or “ ” button to set an option. You can press MENU button to cancel.

Digital Aerial Manual Search

In manual channel scan, the number of the multiplex or frequency are entered manually and only that multiplex or frequency are searched for the channels. After selecting search type as Digital, you can enter the multiplex or frequency number using the numeric buttons and press OK button to search.

Digital Cable Manual Search

In cable manual scan, you can enter frequency, modulation, symbol rate and network channel scan options. After selecting search type as Digital Cable, you can set the desired options and press OK button to search.

”/“ ” and OK buttons. Manual

” or “

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5002_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 50 28.09.2010 10:33:1128.09.2010 10:33:11

Page 52

Analogue Manual Search

After selecting search type as analogue, you can use “ ”/“ ” button to highlight an item and then press “ ” or “ ” button to set an option.

Enter the channel number or frequency using the numeric buttons. You can then press OK button to search. When the channel is located, any new channels that are not on the list will be stored.

Analog Fine Tune

Select • Analog Fine Tune from the Installation menu by using “ ” or “ ” and OK buttons. Analog ﬁ ne tune screen will be displayed. Analog Fine Tune feature will not be available if there are no analog channels,

digital channels and external sources stored. Press • OK button to proceed. Use “

to set Fine Tune. When ﬁ nished, press OK button again.

” or “ ” button

Network Channel Scan

Select Network Channel Scan from the installation menu by using “ ” or “ ” and OK buttons. Network Channel Scan selection screen will be displayed. Select Digital Aerial or Digital Cable and press OK button to continue. The following message will be asked. Select Yes to continue or select No to cancel.

Note: If you select an extended gap between Start and Stop frequency rate, automatic search duration will take a longer time.

Clear Service List (*)

(*) This setting is visible only when the Country option is set to Denmark, Sweden, Norway or Finland.

Use this setting to clear channels stored. Press “ ” or “ ” button to select Clear Service List and then press OK. The following OSD will be displayed on the screen:

Select YES and press OK to continue or select NO and press OK button to cancel.

Managing Stations: Channel List

The TV sorts all stored stations in the Channel List.

If you start Digital Aerial scan process, automatic scanning will start. You can press MENU button to cancel.

If you start Digital Cable scan process, the following screen will be displayed.

English - 51 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5102_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 51 28.09.2010 10:33:1228.09.2010 10:33:12

You can edit this channel list, set favourites or set active stations to be listed by using the Channel List options.

Press • MENU button to view main menu. Select Channel List item by using “ OK to view menu contents.

” or “ ” button. Press

Page 53

Select Edit Channel List to manage all stored channels. Use “ Edit Channel List.

” or “ ” and OK buttons to select

Operating the Channel List

Press “• ” or “ ” button to select the channel that will be processed. Press “ ” or “ ” button to select a function on Channel List menu.

Use • P+/P- buttons to move page up or down. Press • BLUE button to view ﬁ ltering options. Press • MENU button to exit.

Moving a Channel

First select the desired channel. Select Move option • in the channel list and press OK button.

Edit Number screen will be displayed. Enter the • desired channel number by using the numeric buttons on the remote control. If there is a previously stored channel on that number, a warning screen will be displayed. Select Yes if you want to move the channel and press OK.

Press • OK button to process. Selected channel is now moved.

Deleting a Channel

You can press GREEN button to tag/untag all channels; YELLOW button to tag/untag channel.

Select the channel that you want to delete and select • Delete option. Press OK button to continue.

A warning screen will appear. Select • YES to delete, select No to cancel. Press OK button to continue.

Renaming a Channel

Select the channel that you want to rename and • select Edit Name option. Press OK button to continue.

Pressing “• ” or “ ” button moves to the previous/ next character. Pressing “ ” or “ ” button toggles the current character, i.e., ‘b’ character becomes ‘a’ by “ ” and ‘c’ by “ ”. Pressing the numeric buttons ‘0...9’ replaces the highlighted character with the characters printed above the button one by one as the button is pressed.

When ﬁ nished, press • OK button to save. Press

MENU to cancel.

Locking a Channel

You can press GREEN button to tag/untag all channels; YELLOW button to tag/untag a single channel.

Select the channel that you want to lock and select • Lock option. Press OK button to continue.

You will be asked to enter parental control PIN. • Default PIN is set as 0000. Enter the PIN number.

Press • OK button when the desired channel is highlighted to lock/unlock the channel. Lock symbol will be displayed next to the selected channel.

Managing Stations: Favourites

You can create a list of favourite programmes.

Press • MENU button to view main menu. Select Channel List item by using “

OK to view menu contents. Select • Favourites to manage favourite list. Use “

”/“ ” and OK buttons to select Favourites. You can set various channels as favourites so that •

only the favourite channels are navigated.

Select a channel by using “• ” or “ ” button. Press OK button to add selected channel to favourites list. Press OK button again to remove.

Button Functions

OK• : Add/remove a station. YELLOW• : Tag/untag a channel.

” or “ ” button. Press

English - 52 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5202_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 52 28.09.2010 10:33:1228.09.2010 10:33:12

Page 54

GREEN• : Tag/untag all channels. BLUE• : Displays ﬁ ltering options.

Managing Stations: Sorting Channel List

You can select broadcasts to be listed in the channel list. To display speciﬁ c types of broadcast, you should use Active channel list setting.

Select Active channel list from the Channel list menu by using “ to continue.

You can select a broadcast type option from the list by using “ ” /“ ” and OK buttons.

” or “ ” button. Press OK button

On-Screen Information

You can press INFO button to display on-screen information. Details of the station and current programme will be displayed on the information banner.

The information banner gives information on the channel selected and the programmes on it. The name of the channel is displayed, along with its channel list number.

Hint: Not all channels broadcast the programme data. If the name and time of the programme are not available, then information banner will be displayed with blanks.

If the selected channel is locked, you must enter the correct four-digit numeric code to view the channel (default code is 0000). “Enter PIN” will be displayed on the screen in such a case:

Media Playback Using Media Browser

If the USB stick is not recognized after power off/on or First Time Installation, ﬁ rst, plug the USB device out and power off/on the TV set. Plug the USB device in again.

To display Media Browser window, press either “MENU” button on the remote control and then select Media Browser by pressing “ OK button to continue. Media Browser menu options will be displayed.

Also, when you plug USB devices, media browser screen will be displayed automatically:

You can play music, picture and video ﬁ les from the connected USB memory stick. Use “ ” or “ ” button to select Videos, Photos, Music, Recordings Library or Settings.

You can connect two USB devices to your TV. If both USB devices include music, picture or video ﬁ les, USB selection osd will be displayed on the screen. The ﬁ rst USB device connected to the TV will be named as USB Drive1.

Select a device by using “ ” or “ ” button and press OK.

Viewing Videos via USB

” or “ ” button. Press

English - 53 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5302_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 53 28.09.2010 10:33:1328.09.2010 10:33:13

Page 55

When you select Videos from the main options, available video ﬁ les will be ﬁ ltered and listed on this screen. You can use “ ” or “ ” button to select a video ﬁ le and press OK button to play a video. If you select a subtitle ﬁ le and press OK button, you can select or deselect that subtitle ﬁ le. The following menu will be displayed while playing a video ﬁ le:

Play ( button): Starts the video playback. Stop ( Pause ( Rewind ( Forward ( button): Goes forward. Subtitle/Audio (LANG. button): Sets subtitle/Audio. Jump (GREEN button): Jumps to time. Use numeric

buttons to type the desired time and press GREEN button again to proceed.

Yellow: Opens subtitle time correction menu

button): Stops the video playback.

button): Pause the video playback.

button): Goes backward.

OK: Views the selected picture in full screen. Slideshow (

all images.

GREEN button: Views images in thumbnails. RED button: Sorts ﬁ les by date. YELLOW button: Toggles viewing style. BLUE button: Changes media type.

button): Starts the slideshow using

Slideshow Options

Pause ( button) : Pauses the slideshow. Continue ( Loop/Shufﬂ e (GREEN button): Press once to disable

Loop. Press again to disable both Loop and Shufﬂ e. Press once more to enable only Shufﬂ e. Press again to enable all. You can follow the disabled functions with the change of the icons.

Previous/Next (Left/Right buttons): Jumps to previous or next ﬁ le on slideshow.

Rotate (Up/Down buttons): Rotates the image using up/down buttons.

RETURN (Exit): Back to ﬁ le list. INFO: Displays help screen.

button) : Continues the slideshow.

Playing Music via USB

When you select Music from the main options, available audio ﬁ les will be ﬁ ltered and listed on this

screen.

Press RETURN (Exit) button to switch back to previous menu.

Viewing Photos via USB

When you select Photos from the main options, available image ﬁ les will be ﬁ ltered and listed on this screen.

Play ( button) : Plays all media ﬁ les starting with the selected one.

button) : Stops playback.

Stop ( Pause ( RED: Sorts ﬁ les by Title,Artist or Album. Loop/Shufﬂ e (GREEN button): Press once to disable

Loop. Press again to disable both Loop and Shufﬂ e. Press once more to enable only Shufﬂ e. Press again

Jump (Numeric buttons):Jump to selected ﬁ le using the numeric buttons.

English - 54 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5402_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 54 28.09.2010 10:33:1428.09.2010 10:33:14

to enable all. You can follow the disabled functions with the change of the icons.

0..9 (Numeric buttons): Jumps to the selected ﬁ le.

button) : Pauses the selected playback.

Page 56

Play This (OK button) : Plays the selected ﬁ le. Previous/Next (Left/Right buttons) : Jumps to

previous or next ﬁ le to play.

YELLOW: Toggles viewing style. BLUE: Changes media type.

Recordings Library

IMPORTANT: To view recordings library, you should ﬁ rst connect a USB disk to your TV while the TV is switched off. You should then switch on the TV to enable recording feature. Otherwise, recording feature will not be available.

To view the list of recordings, select “Recordings Library” and press the OK button. Recordings Library

will then be displayed with available recordings.

All the recordings are kept in a list in the recordings library.

RED button (Delete) :Erases the selected recording.

GREEN button (Edit): Makes changes on the selected recording.

BLUE button (Sort): Changes the order of the recordings. You can select from a wide range of sorting options.

OK button: Activates play options menu:

• Play from start: Plays the recording from the beginning.

• Resume: Recommences the recordings.

• Play from offset: Speciﬁ es a playing point. Note: Viewing main menu and menu items will not ve

available during the playback.

(Resume): Recommences the recordings.

INFO (Details): Displays the short extended programmes in detail.

Media Browser Settings

You can set your Media Browser preferences by using the Settings dialog. Press “ ” or “ ” button to highlight an item and use “ ” or “ ” button to set.

View Style: Sets default browsing mode. Music FF/FR Speed: Sets forwarding/advancing

speed.

Slide Show Interval: Sets slide show interval time. Show Subtitle: Sets subtitle enabling preference. Subtitle Language: Sets the preferred subtitle

language for video ﬁ les. Subtitle Position: Sets subtitle position as up or

down. Subtitle Font Size: Sets subtitle font size (max.

54pt).

Timeshift Recording

(PAUSE) button while watching a broadcast

Press • for switching to timeshifting mode.

In timeshifting mode, the programme is paused and • simultaneously recorded to the connected USB disk (*). Press paused programme from the stopped moment.

This playback is performed in x1 playback speed. • You will see the timeshift gap between the real and the timeshifted programme in the info bar.

/ (PREVIOUS/NEXT) buttons to move

Use • forward or backward on timeshift playback. When the timeshift is reached, timeshifting mode will be quitted and you will switch back to watching normal broadcast.

Press •

(*) Similtaneous timeshifting recording’s duration depends on your connected USB disk’s file size and defined Max. Timeshift in the Recordings Conﬁ guration menu. See the section, “Recordings” for more information on setting Max. Timeshift.

(PLAY) button again to watch the

(STOP) button to quit timeshifting mode.

English - 55 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5502_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 55 28.09.2010 10:33:1428.09.2010 10:33:14

Page 57

Note: Switching to a different broadcast or source; and viewing main menu are not available during the timeshifting.

Instant Recording

Press • event instantly while watching a programme. The following OSD appears on the screen:

Record OSD will then be displayed for a short time • and the current event will be recorded.

You can press • control again to record the next event on the EPG. In this case, OSD will display the programmed events for recording.

Press (STOP) button to cancel instant recording. The following OSD will be displayed:

Select Yes by using “ ” or “ ” / OK buttons to cancel instant recording.

Note: Switching to a different broadcast or source; and viewing Media Browser are not available during the recording.

(RECORD) button to start recording an

(RECORD) button on the remote

Watching Recorded Programmes

In the main menu, use “ ” or “ ” buttons to select Media Browser. Highlight Recordings Library item by using “ ” or “ ” button and press OK button to enter.

Recordings Library will then be displayed.

IMPORTANT: To view recordings library, you should ﬁ rst connect a USB disk to your TV while the TV is

English - 56 -

switched off. You should then switch on the TV to enable recording feature. Otherwise, recording feature will not be available.

Select a recorded item from the list (if previously recorded) by using “ ” / “ ” button. Press OK button to view Play Options. Select an option by using “ ” / “ ” or OK buttons.

Available playback options:

Play from start: Plays the recording from the • beginning.

Resume: Recommences the recordings.• Play from offset: Speciﬁ es a playing point.•

Note: Viewing main menu and menu items will not be available during the playback.

(STOP) button to stop a playback and return

Press to return to Recordings Library.

Slow Forward

If you press recorded programmes, slow forward feature will be available. You can use Pressing forwarding speed.

(PAUSE) button while watching

button to slow forward.

button consecutively will change slow

Changing Image Size: Picture Formats

Programmes can be watched in different picture • formats, depending on the transmission received.

You can change the aspect ratio (image size) of • the TV for viewing the picture in different zoom modes.

Press • SCREEN button repeatedly to change the image size. Available zoom modes are listed below.

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5602_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 56 28.09.2010 10:33:1528.09.2010 10:33:15

Page 58

Auto

When a WSS (Wide Screen Signalling) signal, which shows the aspect ratio of the picture, is included in the broadcast signal or the signal from an external device, the TV automatically changes the ZOOM mode according to the WSS signal.

When the • AUTO mode does not function correctly due to poor WSS signal quality or when you want to change the ZOOM mode, change to another ZOOM mode manually.

16:9

This uniformly stretches the left and right sides of a normal picture (4:3 aspect ratio) to ﬁ ll the wide TV screen.

14:9 Zoom

This option zooms to the 14:9 picture.

4:3

Use to view a normal picture (4:3 aspect ratio) as this is its original size.

For 16:9 aspect ratio pictures that have been • squeezed into a normal picture (4:3 aspect ratio), use the 16:9 mode to restore the picture to its original shape.

Subtitle

This zooms up the wide picture (16:9 aspect ratio) with subtitles to the full screen.

Note: You can shift to screen up or down by pressing “ ” / “ ” buttons while picture zoom is selected as panaromic, 14:9 Zoom, Cinema or Subtitle.

14:9

This zooms up the wide picture (14:9 aspect ratio) to the upper and lower limits of the screen.

Panoramic

This stretches the left and right sides of a normal picture (4:3 aspect ratio) to ﬁ ll the screen, without making the picture appear unnatural.

The top and bottom of the picture are slightly cut off.

Cinema

This zooms up the wide picture (16:9 aspect ratio) to the full screen.

Conﬁ guring Picture Settings

You can use different picture settings in detail.

Press MENU button and select the Picture icon by using “ Picture Settings menu.

” or “ ” button. Press OK button to view

English - 57 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5702_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 57 28.09.2010 10:33:1528.09.2010 10:33:15

Page 59

Operating Picture Settings Menu Items

Press “• ” or “ ” button to highlight a menu item.

” or “ ” button to set an item.

Use “• Press • MENU button to exit.

Picture Settings Menu Items

Mode: For your viewing requirements, you can set

the related mode option. Picture mode can be set to one of these options: Cinema ,Game , Dynamic and Natural .

Contrast: Sets the lightness and darkness values of the screen.

Brightness: Sets the brightness value for the screen.

Sharpness: Sets the sharpness value for the objects displayed on the screen.

Colour: Sets the colour value, adjusting the colors. Colour Shift: Adjust the desired colour tone. Hue (NTSC only): Adjusts the colour value. Colour Temp: Sets the desired colour tone.

Setting Cool option gives white colours a slight blue stress.

For normal colours, select Normal option. Setting Warm option gives white colours a slight red

stress.

Noise Reduction: If the broadcast signal is weak and the picture is noisy, use Noise Reduction setting to reduce the noise amount. Noise Reduction can be set to one of these options: Low, Medium, High or Off.

Movie Sense: Press “ Sense. Use “ ”/“ ” to set Movie Sense Low, Med, High or Off. While Movie Sense is active, it will optimize the TV’s video settings for motional images to acquire a better quality and readibility.

When Movie Sense option is set to Low, Med or High, Movie Sense demo option will be available. If one of these options is selected and if you press OK button,

”/“ ” button to select Movie

English - 58 -

then the demo mode starts. While demo mode is active, the screen will be divided into two sections, one displaying the movie sense activity, the other displaying the normal settings for TV screen.

Game Mode: When Game Mode is set to On, speciﬁ c game mode settings, which are optimized for better video quality, will be loaded.

Note: When Game Mode is on, some items in the Picture Settings menu will be unavailable to be set.

Picture Zoom:Sets the picture size to Auto,16:9, Subtitle,14:9, 14:9 Zoom, 4:3, Panoramic or Cinema.

Reset: Resets the picture settings to factory default settings.

While in VGA (PC) mode, some items in Picture menu will be unavailable. Instead, VGA mode settings will be added to the Picture Settings while in PC mode.

PC Picture Settings

For adjusting PC picture items, do the following:

” or “ ” button to select Picture icon. Picture menu

Press “ appears on the screen.

Contrast, Brightness, Colour, Colour Temp and Picture Zoom settings in this menu are identical to settings deﬁ ned

in TV picture menu under “Main Menu System”.

Sound,Settings and Source settings are identical to the settings explained in main menu system.

PC Position: Select this to display PC position menu items.

Autoposition: Automatically optimizes the display. Press OK to optimize.

H Position: This item shifts the image horizontally to right hand side or left hand side of the screen.

V Position: This item shifts the image vertically towards the top or bottom of the screen.

Dot Clock: Dot Clock adjustments correct the interference that appear as vertical banding in dot intensive presentations like spreadsheets or paragraphs or text in smaller fonts.

Phase: Depending on the resolution and scan frequency that you input to the TV set, you may see a hazy or noisy picture on the screen. In such a case you can use this item to get a clear picture by trial and error method.

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5802_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 58 28.09.2010 10:33:1628.09.2010 10:33:16

Page 60

Conﬁ guring Sound Settings

Sound settings can be conﬁ gured according to your personal preferences.

Press MENU button and select the Sound icon by using “ Sound Settings menu.

Operating Sound Settings Menu Items

Sound Settings Menu Items

Volume: Adjusts volume level. Equalizer: Press OK button to view equalizer sub-

menu.

” or “ ” button. Press OK button to view

Press “• ” or “ ” button to highlight a menu item. Use “•

” or “ ” button to set an item.

Press • MENU button to exit.

Sound Mode: You can select Mono, Stereo, Dual I or Dual II mode, only if the selected channel supports that mode.

AVL : Automatic Volume Limiting (AVL) function sets the sound to obtain ﬁ xed output level between programmes (For instance, volume level of advertisements tend to be louder than programmes).

Dynamic Bass: Dynamic Bass is used to increase bass effect of the TV set.

SRS TruSurround HD: By pressing “ SRS TruSurround HD. Press “ ” or “ ” button to set SRS TruSurround HD as on or off.

Note: If you set SRS TruSurr HD as On, some features in the Sound menu can be unavailable to be set.

Digital Out: Sets digital out audio type.

” or “ ” select

Conﬁ guring Your TV’s Settings

Detailed settings can be configured to suit your personal preferences.

Press MENU button and select Settings icon by using “

” or “ ” button. Press OK button to view Settings

menu.

Operating Settings Menu Items

Press “• ” or “ ” button to highlight a menu item. Press • OK button to select an item. Press • MENU button to exit.

Settings Menu Items

In equalizer menu, the preset can be changed to Music, Movie, Speech, Flat, Classic and User. Press the MENU button to return to the previous menu.

Note: Equalizer menu settings can be changed manually only when the Equalizer Mode is in User.

Balance: This setting is used for emphasizing left or right speaker balance.

Headphone: Sets headphone volume.

English - 59 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 5902_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 59 28.09.2010 10:33:1628.09.2010 10:33:16

Conditional Access: Controls conditional access modules when available.

Language: Conﬁ gures language settings. Parental: Conﬁ gures parental settings. Timers: Sets timers for selected programmes. Date/Time: Sets date and time. Sources: Enables or disables selected source

options. Other Settings: Displays other setting options of

the TV set.

Page 61

Using a Conditional Access Module

IMPORTANT: Insert or remove the CI module only when the TV is SWITCHED OFF.

In order to watch certain digital channels, a • conditional access module (CAM) can be necessary. This module must be inserted in the CI slot of your TV.

Obtain the Conditional Access Module (CAM) and • the viewing card by subscribing to a pay channel company, then insert those to the TV using the following procedure.

Insert the CAM and then the viewing card to the • slot that is located in the terminal cover at the rear side of the TV.

The CAM should be correctly inserted, it is • impossible to insert fully if reversed. The CAM or the TV terminal may be damaged if the CAM is forcefully inserted.

Connect the TV to the mains supply, switch on and then wait for few moments until the card is activated.

When no module is inserted, “• No Common Interface module detected” message appears on the screen.

Refer to the module instruction manual for details • of the settings.

Viewing Conditional Access Menu (*)

(*) These menu settings may change depending on the service provider.

Press MENU button and select the icon by using “

” or “ ” button. Press OK button to view Settings

menu. Use “ ” or “ ” button to highlight Conditional

Access and press OK to view menu items.

Conﬁ guring Language Preferences

You can operate the TV’s language settings using this menu.

Press MENU button and select the Settings icon by using “ Settings menu. Use “ ” or “ ” button to highlight Language and press OK to continue:

” or “ ” button. Press OK button to view

Use “ ” or “ ” button to set an item. Settings are stored automatically.

Menu: displays the system language.

Preferred

These settings will be used if available. Otherwise the current settings will be used.

Audio• : Sets the preferred audio language. Subtitle• : Sets the subtitle language. Selected

language will be seen in subtitles.

Teletext• : Sets teletext language. Guide• : Sets the preferred Guide language.

Current (*)

(*) These settings can be changed if only the broadcaster supports. Otherwise, settings will not be available to be changed.

Audio• : Changes the audio language for the current channel.

Subtitle• : Sets the subtitle language for the current channel.

Note: If the Country option is set to Denmark, Sweden, Norway or Finland, the Language Settings menu will function as described below:

English - 60 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6002_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 60 28.09.2010 10:33:1728.09.2010 10:33:17

Page 62

Language Settings

In the conﬁ guration menu, highlight the Language Settings item by pressing “ ” or “ ” buttons. Press OK and Language Settings submenu will be displayed on the screen:

” or “ ” buttons to highlight the menu item

Use “ that will be adjusted and then press “ ” or “ ” button to set.

Notes:

System Language determines the on-screen menu • language.

Audio Language is used for selecting the soundtrack • of a channels.

Primary settings are the ﬁrst priority when multiple • choices are available on a broadcast. Secondary settings are the alternatives when the ﬁrst options are not available.

Parental Control

To prohibit viewing of certain programmes, channels and menus can be locked by using the parental control system.

This function enables or disables the menu protection system and allows the PIN code to be changed.

Press MENU button and select the Settings by using “

” or “ ” button. Press OK button to view Settings menu. Use “ ” or “ ” button to highlight Parental and press OK to continue:

To display parental lock menu options, PIN number should be entered. Factory default PIN number is

0000. After coding the correct PIN number, parental settings menu will be displayed:

Parental Settings Menu Operation (*)

Select an item by using “•

” or “ ” button to set an item.

Use “• Press• OK button to view more options.

(*) If you set Country option as UK in the ﬁ rst time installation, Maturity Lock and Child Lock options will not be visible. This setting is available only for EU countries.

Menu Lock: Menu lock setting enables or disables the menu access. You can disable access to the installation menu or the whole menu system.

Maturity Lock: When set, this option gets the maturity information from the broadcast and if this maturity level is disabled, disables access to the broadcast.

Child Lock: When Child Lock is set, the TV can only be controlled by the remote control. In this case the control panel buttons will not work, except for the Standby/On button. When Child Lock is activated you are able to switch the TV into Standby mode with the Standby/On button. To switch the TV on again, you need the remote control. Hence, if one of those buttons is pressed, Child Lock Is On will be displayed on the screen when the menu screen is not visible.

Set PIN: Deﬁ nes a new PIN number. Use numeric buttons to enter a new pin number. You will need to code your new pin a second time for veriﬁ cation purposes.

IMPORTANT: The factory default pin number is 0000, if you change the pin number make sure you write it down and keep it safe.

” or “ ” button.

Timers

To view Timers menu, press MENU button and select Settings icon by using “ ” or “ ” button. Press OK button to view Settings menu. Use “ ” or “ ” button to highlight Timers and press OK to continue:

Setting Sleep Timer

This setting is used for setting the TV to turn off after a certain time.

Highlight Sleep Timer by using “•

” or “ ” button.

English - 61 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6102_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 61 28.09.2010 10:33:1728.09.2010 10:33:17

Page 63

Use “• ” or “ ” button to set. The timer can be programmed between Off and 2.00 hours (120 minutes) in steps of 30 minutes.

Setting Programme Timers

You can set programme timers for a particular programme using this feature.

Press “ timer function buttons will be displayed on the screen.

” button to set timers on an event. Programme

Adding a Timer

Press • YELLOW button on the remote control to add a timer. The following menu appears on the screen:

Network Type: This feature is unavailable to be set. Timer Type: You can select timer type as Record

or Timer.

Channel: Changes channel by using “ Record Type: This item is unavailable to be set. Date: Enter a date using the numeric buttons. Start: Enter a starting time using the numeric

buttons. End: Enter an ending time using the numeric

buttons. Duration: Displays duration between the starting and

ending time. Repeat: Sets a timer to be repeated as Once, Daily or

Weekly. Use “

Change/Delete: Sets the change/delete permission. Playback: Sets the playback permission and parental

settings.

Press • GREEN button to save the timer. Press RED button to cancel.

” or “ ” buttons to select an option.

” or “ ”.

Editing a Timer

Select the timer you want to edit by pressing “• ” or “ ” button.

Press • GREEN button. Edit Timer menu screen will be displayed.

When ﬁ nished with editing, press • GREEN button to save. You can press MENU button to cancel.

Deleting a Timer

Select the timer you want to delete by pressing “• ” or “ ” button.

Press • RED button. Select • YES by using “

timer. Select NO to cancel.

” or “ ” buttons to delete the

Recording Conﬁ guration

Select Recording Conﬁ guration item in the Settings menu to conﬁ gure recording settings. The following menu is displayed for recording conﬁ guration.

English - 62 -

The following options are available for adjustments:

Start Early (*)

You set recording timer’s starting time to start earlier by using this setting.

(*) Available only for EU country options.

End Late (*)

You set recording timer’s starting time to start later by using this setting.

(*) Available only for EU country options.

Max Timeshift

This setting allows you to set the maximum time allowed for timeshifting. Duration options are approximate and can change accordingly, depending on the broadcast received.

Format Disk

IMPORTANT: Note that ALL the data stored on the USB disk will be lost and then the disk format will be converted to FAT32 if you activate this feature.

•If you want to delete all ﬁ les on the connected USB hard disk drive or memory stick, you can use Format Disk option.

• Also, if your USB disk malfunctions, you can try formatting the USB disk. In most cases formatting the USB disk will restore normal operation; however, ALL the data stored on the USB disk will be lost in such a case.

• Press OK button while the Format Disk option is highlighted. A menu will appear on the screen, requiring you to enter a pin number. If you have not changed the pin number, the factory default is 0000. After you enter the pin, a pop-up menu appears on the screen to ensure that the hard disk should be formatted, select “YES” and press OK to format the hard disk. Select “NO” and press OK to cancel. Ensure you back up important recordings before you format the USB disk unit.

Hard Disk Info

To view the details about the USB disk, highlight Hard Disk Info by using “ disk information will be displayed:

” or “ ” key and press OK. USB

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6202_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 62 28.09.2010 10:33:1728.09.2010 10:33:17

Page 64

Conﬁ guring Date/Time Settings

Select Date/Time in the Settings menu to conﬁ gure Date/Time settings. Press OK button.

Use “• ” or “ ” buttons to highlight Date/Time.

Date,Time,Time Settings Mode and Time Zone Setting will be available.

” or “ ” buttons to highlight the Time Settings

Use “ Mode. Time Settings Mode is set using “ ” or “ ” buttons. It can be set to AUTO or MANUAL.

When AUTO is selected, Date/Time and Time Zone options will not be available to be set. If MANUAL option is selected as the Time Zone can be altered:

• By pressing “ Use “

” or “ ” buttons to change the Time Zone between GMT-12 or GMT+12. Date/Time on the top of the menu list will then change according to the selected Time Zone.

Changes are automatically stored. Press • MENU to exit.

” or “ ” buttons select Time Zone.

Conﬁ guring Source Settings

You can enables or disable selected source options. The TV will not switch to the disabled source options when SOURCE button is pressed.

Select • Sources in the Settings menu and press OK button.

Press“• ” or “ ” buttons to select a source. Use “•

” or “ ” button to enable or disable the selected

source. Changes are automatically stored.

Conﬁ guring Other Settings

To view general conﬁ guration preferences, select Other Settings in the Settings menu and press OK button.

Operation

Press “• ” or “ ” buttons to select an item. Use “•

” or “ ” button to set an option.

Press• OK button to view a sub-menu.

Menu Timeout: Changes timeout duration for menu screens.

Scan Encrypted: When this setting is on, search process will locate the encrypted channels as well. If it is set as Off, encrypted channels will not be located in automatic search or manual search.

Backlight (optional): This setting controls the backlight level and it can be set to Maximum, Minimum, Medium and Eco Mode (optional).

Power Save Mode: Use “ Power Save Mode. Press “ ” or “ ” button to set Power Save Mode as On or Off.

See the section, “Environmental Information” in this manual for further information on Power Save Mode.

Note : Backlight function will be invisible if Power Save Mode is set to on.

Blue Background: Activates or deactivates blue background system when the signal is weak or absent.

Software Upgrade: To ensure that your TV always has the most update information, you can use this setting. In order for the proper operation, please ensure that the TV is set to standby mode.

” or “ ” button to select

English - 63 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6302_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 63 28.09.2010 10:33:1828.09.2010 10:33:18

Page 65

You can enable or disable automatic upgrade by setting Automatic Scanning option.

You can manually search for new software by selecting Scan for upgrade.

Hard of Hearing: If the broadcaster enables any special signal concerning the audio, you can set this setting as On to receive such signals.

Audio Description: Audio description refers to an additional narration track for blind and visually impaired viewers of visual media, including television and movies. The description narrator talks through the presentation, describing what is happening on the screen during the natural pauses in the audio (and sometimes during dialogue, if deemed necessary). You can use this feature, only if the broadcaster supports that additional narration track.

Auto TV Off: You can set the timeout value of auto off feature.After the timeout value is reached and the Tv is not operated for selected time , the TV will go off.

Broadcast Type (optional): When you set the desired broadcast type by using “

” or “ ” button, the TV will display the related channel list. If the related source has does not include any stored channels, “No channels for this type have been found.” message will be displayed on the screen.

Standby Search (optional)

” or “ ” button to select Standby Search and

Use “ then press “ ” or “ ” button to set this setting as On or Off. If you change Standby Search to Off, this function will be unavailable.To use Standby search please make sure that you select Standby Search as On.

Other Features

Displaying TV Information: Programme Number,

Programme Name, Sound Indicator, time, teletext, channel type and resolution information is displayed on the screen when a new programme is entered or “INFO” button is pressed.

Mute Function: Press “ Mute indicator will be displayed in the upper side of the screen. To cancel mute, there are two alternatives; the ﬁ rst one is pressing the “ ” button and the second one is increasing the volume level.

Picture Mode Selection: By pressing PRESETS button, you can change Picture Mode settings in accordance with your viewing requirements. Available options are Dynamic, Natural, Cinema and Game.

” button to disable sound.

Displaying Subtitles: You can enable subtitles by pressing the SUBTITLE button of the remote control. Press SUBTITLE button again to disable subtitle function.

If “Subtitle” is On, pressing the “ following warning message display on the screen (** for UK only)

” button causes the

Teletext

Teletext system transmits information such as news, sports and weather on your TV. Note that is the signal degrades, for example in poor/adverse weather conditions, some text errors may occur or the teletext mode may be aborted.

Teletext function buttons are listed below: “

” Teletext / Mix : Activates teletext mode when

pressed once. Press again to place the teletext screen over the programme (mix).Pressing again will quit the teletext mode.

“RETURN” Index: Selects the teletext index page. “INFO” Reveal: Shows hidden information (e.g.

solutions of games). “OK” Hold: Holds a text page when convenient. Press

again to resume.

”/“ ” Subcode Pages : Selects subcode pages if

“ available when the teletext is activated.

P+ / P- and numbers (0-9): Press to select a page.

Note: Most TV stations use code 100 for their index pages.

Coloured Buttons (RED/GREEN/YELLOW/ BLUE)

Your TV supports both FASTEXT and TOP text systems. When these systems are available, the pages are divided into groups or topics. When FASTEXT system is available, sections in a teletext page will become colour-coded and can be selected by pressing the coloured buttons. Press a coloured button that corresponds to with your needs. The coloured writings will appear, showing you which coloured buttons to use when TOP text transmission is present. Pressing “ ” or “ ” commands will request the next or previous page respec tively.

English - 64 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6402_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 64 28.09.2010 10:33:1928.09.2010 10:33:19

Page 66

Tips

Screen Care: Clean the screen with a slightly damp,

soft cloth. Do not use abrasive solvents as they may damage the coating layer of the TV screen. For your safety, unplug the mains plug when cleaning the set. When moving the TV, hold it properly from the bottom part.

Image Persistence: Please note that ghosting may occur while displaying a persistent image.LCD TVs’ image persistence may disappear after a short time. Try turning off the TV for a while.

To avoid this, do not leave the screen in still picture for extended periods.

No Power: If your TV system has no power, please check the main power cable and connection to the mains socket outlet.

Poor Picture: Have you selected the correct TV system? Is your TV set or house aerial located too close to a non-earthed audio equipment or neon lights, etc.? Mountains or high buildings can cause double pictures or ghost images. Sometimes you can improve the picture quality by changing the direction of the aerial. Is the picture or teletext unrecognisable? Check if you have entered the correct frequency. Please retune the channels. The picture quality may degrade when two peripherals are connected to the TV at the same time. In such a case, disconnect one of the peripherals.

No Picture: Is the aerial connected properly? Are the plugs connected tightly to the aerial socket? Is the aerial cable damaged? Are suitable plugs used to connect the aerial? If you are in doubt, consult your dealer. No Picture means that your TV is not receiving a transmission. Have you selected the correct button on the remote control? Try once more. Also make sure the correct input source has been selected.

Sound: You can not hear any sound. Did you perhaps interrupt the sound, pressing the coming from only one of the speakers. Is the balance set to one extreme? See Sound Menu.

Remote Control: Your TV no longer responds to the remote control. Perhaps the batteries are exhausted. If so you can still use the local buttons on the TV.

Input Sources: If you cannot select an input source, it is possible that no device is connected. Check the AV cables and connections if you have tried to connect a device.

Recording Unavailable: To record a programme, you should ﬁ rst connect a USB disk to your TV while the TV is switched off. You should then switch on the TV to enable recording feature. Otherwise, recording feature will not be available. If you cannot perform recording, try switching off the TV and then re-inserting the USB device while the TV is switched off.

button? Sound is

USB Is too Slow: If “USB is too slow” message is displayed on the screen while starting a recording, try restarting the recording. If you still get the same error, it is possible that your USB disk does not meet the speed requirements. Try connecting another USB disk.

English - 65 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6502_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 65 28.09.2010 10:33:1928.09.2010 10:33:19

Page 67

Appendix A: PC Input Typical Display Modes

The display has a maximum resolution of 1360 x 768. The following table is an illustration of some of the typical video display modes. Your TV may not support different resolutions. Supported resolution modes are listed below. If you switch your PC to an unsupported mode, a warning OSD will appear on the screen.

Index Resolution Frequency

1 640x400 70 Hz

2 640x480 60 Hz

3 640x480 75 Hz

4 800x600 60 Hz

5 800x600 75 Hz

6 1024x768 60 Hz

7 1024x768 70 Hz

8 1024x768 75 Hz

9 1152x864 75 Hz

10 1280x768 60 Hz 11 1280x1024 60 Hz 12 1360x768 60 Hz

Appendix B: AV and HDMI Signal Compatibility (Input Signal Types)

Source Supported Signals Available

PAL 50/60 O

EXT-1

(SCART 1)

EXT-2

(SCART-2)

SIDE AV

YPbPr

HDMI1 HDMI2 HDMI3 HDMI4

(X: Not Available, O: Available)

In some cases a signal on the LCD TV may not be displayed properly. The problem may be an inconsistency with standards from the source equipment (DVD, Set-top box, etc. ). If you do experience such a problem please contact your dealer and also the manufacturer of the source equipment.

NTSC 60 O

RGB 50 O RGB 60 O

PAL 50/60 O

NTSC 60 O

RGB 50 X RGB 60 X

PAL 50/60 O

NTSC 60 O

480I 60Hz O

480P 60Hz O

576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O

1080P 50Hz O 1080P 60Hz O

480I 60Hz O 480P 60Hz O

576I 50Hz O 576P 50Hz O 720P 50Hz O 720P 60Hz O 1080I 50Hz O 1080I 60Hz O

1080P 50Hz O 1080P 60Hz O 1080P 24Hz O

English - 66 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6602_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 66 28.09.2010 10:33:1928.09.2010 10:33:19

Page 68

Appendix C: Supported DVI Resolutions

When connecting devices to your TV’s connectors by using DVI converter cables (not supplied), you can refer to the following resolution information.

24Hz 25Hz 30Hz 50Hz 60Hz

480i

480p

576i

576p

720p

1080i

1080p

;

;;

;;;; ;

;

Appendix D: Supported File Formats for USB Mode

Supported Players

Player Stream Video Decoder (MSVD) Audio Decoder (MSAD)

Audio MP3 None MP3

Audio WAV/AIFF None-- LPCM

Windows Media

(optional)

MPEG1 Program

Stream

MPEG2 Program

Stream

MPEG4

WMA / ASF VC1 WMA

MPEG-1 MPEG1 MP3, AC-3 and PCM

MPEG-2 MPEG2 MP3, AC-3 and PCM

MPEG-4/H264 in

MP4 container

H264 and MPEG4 AAC

AVI (Xvid) XVID MPEG4 MP3, AC-3 and PCM

English - 67 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6702_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 67 28.09.2010 10:33:1928.09.2010 10:33:19

Page 69

Appendix E: Software Upgrade

• Your TV is capable of ﬁ nding and updating new software upgrades over broadcast channels.

• For broadcast channels search, TV looks the available channels stored in your settings. So before software upgrade search, it is advised to auto search and update all available channels.

1) Software upgrade search via user interface

• It is possible manually to check if there is a new software upgrade for your TV set.

• Simply navigate on your main menu. Choose Settings and select Other Settings menu. In Other Settings menu navigate on to the Software Upgrade item and press OK button to open Upgrade Options menu.

• In Upgrade Options menu select Scan for upgrade and press OK button.

• If a new upgrade is found, it starts to download the upgrade. A progress bar indicates the remaining download progress. When download completes with success a message is displayed for reboot to activate new software. Press OK to continue with the reboot operation.

2) 3.AM search and upgrade mode

• If Automatic scanning in Upgrade Options menu is enabled, TV wakes up at 03:00 and searches broadcast channels for new software upgrade. If new software is found and downloaded successfully, with next power up TV opens with new software version.

Note on reboot operation: Reboot is the last step in software upgrade operation if download of new software is

ﬁ nished successfully. During reboot TV makes ﬁ nal initializations. In reboot sequence panel power is closed and front led indicates the activity with blinking. Around 5 minutes later TV restarts with new software activated.

• If your TV fails to restart in 10 minutes, unplug power for 10 minutes and re-plug again. TV should open with new software safely. If you still can not get TV working, please kindly repeat unplug and plug sequence a few times more. If your set still can not operate, please call the service personnel to ﬁ x the problem for you.

Caution: While led is blinking during reboot do not unplug your TV’s power. Doing this may cause your TV not to re-open again and can only be ﬁ xed by service personnel.

Information for Users on Disposal of Old Equipment and Batteries

[European Union only] These symbols indicate that equipment with these symbols should not

be disposed of as general household waste. If you want to dispose of the product or battery, please consider the collection systems or facilities for appropriate recycling.

Battery

Notice: The sign Pb below the symbol for batteries indicates that

this battery contains lead.

Products

English - 68 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6802_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 68 28.09.2010 10:33:2028.09.2010 10:33:20

Page 70

Speciﬁ cations

TV BROADCASTING

PAL/SECAM B/G D/K K’ I/I’ L/L’

RECEIVING CHANNELS

VHF (BAND I/III) UHF (BAND U)

HYPERBAND

NUMBER OF PRESET CHANNELS

1000

CHANNEL INDICATOR

On Screen Display

RF AERIAL INPUT

75 Ohm (unbalanced)

OPERATING VOLTAGE

220-240V AC, 50 Hz.

AUDIO

SRS TruSurround HD

AUDIO OUTPUT POWER (W

2 x 12

POWER CONSUMPTION (W)

200 W (max) < 1 W (Standby)

PANEL

16:9 display, 55” Screen Size

DIMENSIONS (mm)

DxLxH (With foot): 330 x 1307 x 819,5 Weight (Kg): 31,50 DxLxH (Without foot): 39,9 x 1307 x 778,5 Weight (Kg): 26,80

) (10% THD)

RMS.

Digital Reception (DVB-T)

Transmission Standards:

DVB-T, MPEG2,DVB-T, MPEG4 HD

i. DEMODULATION

-Symbol rate: COFDM with 2K/8K FFT mode.•

-Modulation: 16-QAM - 64-QAM FEC for all DVB • modes (automatically found)

MHEG-5 ENGINE compliant with ISO/IEC 13522-5 • UK engine Proﬁ le (UK only)

Object carousel support compliant with ISO/IEC • 135818-6 and UK DTT proﬁ le(UK only)

Frequency range: 474-850 MHz for UK models•

ii. VIDEO

-H.264 (MPEG-4 part 10) main and high proﬁ le level •

4.1/MPEG-2 MP@HL video decoder.

-HD display multi format capable (1080i, 720p, • 576p)

-CVBS analogue output.(In HD channels, this will • not be available

iii. AUDIO

-MPEG-1 layer I/II, MPEG-2 layer II, AAC, HEAAC, • AC3, E-AC3

-Sampling frequencies supported are 32, 44.1 & • 48 kHz

Digital Reception (DVB-C)

Transmission Standards:

DVB-C, MPEG2, DVB-C, MPEG4

i. DEMODULATION

-Symbolrate: 4.0 Msymbols/s to 7.2 Msymbols/s

- Modulation: 16-QAM , 32-QAM ,64-QAM, 128-QAM and 256-QAM

ii. VIDEO

- All MPEG2 MP@ML formats with up-conversion and ﬁ ltering to CCIR601 format.

-CVBS analogue output

iii. AUDIO

-All MPEG1 Layer 1 and 2 modes

-Sampling frequencies supported are 32, 44.1 & 48 kHz

English - 69 -

02_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 6902_MB61_[GB]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 69 28.09.2010 10:33:2028.09.2010 10:33:20

Page 71

Innholdsfortegnelse

Funksjoner ............................................................ 71

Introduksjon .......................................................... 71

Forberedelse ........................................................ 71

Sikkerhetsinstrukser ............................................. 72

Pakkens innhold ................................................... 73

Miljøinformasjon .................................................. 74

Reparasjonsinformasjon ................................... 74

Fjernkontrollknapper ............................................. 75

LCD-TV og knappene på apparatet...................... 76

Tilkoblinger på baksiden ....................................... 76

Oversikt over koblingene - koblinger på siden...... 77

Strømtilkobling ...................................................... 77

Antennetilkobling .............................................. 77

Bruke USB-inngangene ........................................ 78

HDMI-SIDEINNGANG .......................................... 79

Slik kobler du LCD-TV-en til en PC ...................... 79

Slik kobler du til en DVD-spiller ............................ 79

Slik bruker du AV-sidekontakter ............................ 80

Slik bruker du andre kontakter.............................. 80

Fjernkontroll .......................................................... 80

Sett inn batterier ............................................... 80

Slå av/på............................................................... 80

Slå på TV-en ..................................................... 80

Slå av TV-en ..................................................... 80

Digital tekst-TV (** bare for Storbritannia) ........ 80

Analog Tekst-TV ............................................... 81

Inngangsvalg ........................................................ 81

Betjening av tastene på TV-apparatet .............. 81

Betjening av fjernkontrollen .............................. 81

Opptak via EPG-skjerm .................................... 82

Programvalg ..................................................... 82

Førstegangsinstallasjon........................................ 83

Automatisk innstilling ............................................ 84

Bruk av menyen automatisk kanalsøk .............. 84

Manuell innstilling ................................................ 84

Digital Antenne Manuelt Søk ............................ 85

Digital Kabel Manuelt Søk ................................ 85

Analogt manuelt søk ......................................... 85

Analog ﬁ ninnstilling ........................................... 85

Nettverk-kanalskanning .................................... 85

Tøm Tjenesteliste (*) ........................................ 86

Administrere stasjoner: Kanalliste ........................ 86

Bruke kanallisten .............................................. 86

Flytte en kanal .................................................. 86

Slette en kanal .................................................. 86

Gi nytt navn til en kanal .................................... 86

Låse en kanal ................................................... 86

Administrere stasjoner: Favoritter......................... 86

Knappfunksjoner ............................................... 87

Administrere stasjoner: Sortere Kanalliste ........... 87

Informasjon på skjermen ...................................... 87

Mediespiller ved bruk av Medialeser .................... 87

Se Videoer via USB ........................................ 88

Se Bilder via USB ............................................. 88

Alternativer for lysbildefremvisning ................... 88

Spille Musikk via USB ..................................... 88

Opptaksbibliotek ............................................... 89

Innstillinger for mediabrowser ........................... 89

Tidsskifteopptak .................................................... 90

Øyeblikkelig opptak .............................................. 90

Se innspilte programmer .................................... 90

Endre bildestørrelse: Bildeformat ......................... 91

Konﬁ gurere bildeinnstillinger ................................ 92

Bruke menyelementer for Bildeinnstillinger ...... 92

Menyelementer for Bildeinnstillinger ................. 92

PC bildeinnstillinger .......................................... 92

Konﬁ gurere lydinnstillinger ................................... 93

Bruke menyelementer for Lydinnstillinger ......... 93

Menyelementer for Lydinnstillinger ................... 93

Konﬁ gurer dine TV-innstillinger ............................. 94

Bruke Innstillingermenyen ................................ 94

Stille inn menyelementer .................................. 94

Bruke en betinget tilgangs-modul ......................... 94

Vise Betinget adgangsmeny (*) ........................ 94

Konﬁ gurere språkpreferanser ............................... 94

Foreldrekontroll..................................................... 95

Foreldrekontroll-innstillinger Menyfunksjon (*).. 95

Timere .................................................................. 96

Stille inn dvaletimer........................................... 96

Stille inn programtimere .................................... 96

Opptakskonﬁ gurasjon ........................................... 96

Konﬁ gurere dato/tids-innstilinger ..........................97

Konﬁ gurere kildeinnstillinger................................. 97

Konﬁ gurere andre innstillinger .............................. 97

Bruk .................................................................. 97

Andre funksjoner .................................................. 98

Tekst-TV ............................................................... 99

Tips ....................................................................... 99

Vedlegg A: Typiske visningsmoduser for PC-

inndata ................................................................ 100

Tillegg B: AV- og HDMI-signalkompatibilitet

(inngangssignaltyper) ......................................... 100

Tillegg C: Støttede DVI-oppløsninger ................. 101

Tillegg D: Støttede ﬁ lformater for USB-modus ... 101

Tillegg E: Programvareoppgradering .................. 102

Spesiﬁ kasjoner ................................................... 103

Digital Mottak (DVB-T) ........................................ 103

Digital Mottak (DVB-C) ....................................... 103

Norsk - 70 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7003_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 70 28.09.2010 10:34:0028.09.2010 10:34:00

Page 72

Funksjoner

LCD farge-TV med fjernkontroll.• Fullt integrert bakkesendt digital-kabel TV (DVB-T •

C-MPEG2) (DVB-T-C MPEG4). HDMI-kontakter for digital video og lyd. •

Denne kontakten er også designet for å høydeﬁ nisjonssignaler.

USB-inngang.• Program-opptak.• Program-tidskift• 1000 programmer (analoge+digitale).• OSD-menysystem.• Integrert tuner DVB-T-C HD, MPEG 2 / MPEG 4 •

kompatibel. SCART-kontakt for eksterne enheter (som video, •

videospill, lydanlegg osv.). Stereolyd-system. (SRS Trusurround HD)• Teletekst, hurtigtekst, TOPP-tekst.• Tilkobling for hodetelefoner.• Automatisk programmeringssystem.• Manuell innstilling fremover og bakover.• Dvaletidsbryte / Barnelås.• Automatisk dempet lyd når sending mangler.• NTSC-avspilling. • AVL (Automatisk Volum Begrensning).• Auto slå av.• PLL (Frekvenssøk).• PC-inngang. • Plug&Play for Windows 98, ME, 2000, XP, Vista.• Spillmodus • SRS Trusurround HD•

Introduksjon

Vennligst les korresponderende instruksjoner i denne håndboken før apparatet brukes for første gang, dette selv om bruk av elektronisk utstyr er kjent for deg. Merk særlig kapittelet SIKKERHETSREGLER. Behold håndboken for fremtidige referanse. Hvis du selger eller gir bort apparatet må denne bruksanvisningen medfølge.

Takk for at du valgte dette produktet. Denne brukerhåndboken vil vise deg hvordan du bruker TV-en din forskriftsmessig. Les håndboken nøye før du bruker TV-en. Bevar denne håndboken på et sikkert sted for fremtidig bruk.

Dette apparatet er beregnet for mottak og fremvisning av TV-programmer. De ulike tilkoblingsvalgene gjør det mulig med en ytterligere utvidelse av mottaks og visningskilder (mottaker, DVD-spiller, DVD-opptaker, VCR, PC etc.). Apparatet er kun egnet for bruk innendørs. Dette apparatet er kun til bruk i private husholdninger og kan ikke brukes til industrielle eller kommersielle formål. Vi fraskriver oss ansvar hvis apparatet ikke er brukt som tilsiktet, eller hvis det er utført uautoriserte endringer. Å betjene LCD-TV under ekstreme omgivelsesforhold kan føre til skade på enheten.

Forberedelse

La det være et åpent område på minst 10 cm rundt apparatet for ventilasjon. Ikke plasser objekter på toppen av apparatet, da dette kan føre til feil og gå ut over sikkerheten. Bruk dette apparatet i et moderat klima.

10 cm

Norsk - 71 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7103_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 71 28.09.2010 10:34:0128.09.2010 10:34:01

Page 73

Sikkerhetsinstrukser

Les disse sikkerhetsinstruksene nøye av hensyn til din egen sikkerhet.

Strømkilde

TV-apparatet må kun brukes fra et 220-240V AC, 50 Hz-uttak. Påse at du velger korrekt spenningsinnstilling til ditt bruk.

Strømledning

Ikke sett apparatet, møbler etc. på strømledningen, og sørg for at den ikke kommer i klem. Hold strømledningen i støpselet. Ikke trekk ut støpselet ved å rykke i ledningen, og rør aldri strømledningen når du er våt på hendene, da dette kan føre til kortslutning eller elektrisk støt. Lag aldri knute på ledningen, og bind den aldri sammen med andre ledninger. Strømledningene bør plasseres på en slik måte at de ikke risikerer å bli tråkket på. En skadet strømkabel kan forårsake brann eller gi deg elektrisk støt. Hvis ledningen er skadet og må skiftes, må dette utføres av en kvaliﬁ sert fagperson.

Fuktighet og vann

Ikke bruk dette utstyret på et klamt og fuktig sted (unngå badet, vasken på kjøkkenet og i nærheten av vaskemaskinen). Ikke utsett utstyret for regn eller vann, da det kan være farlig. Ikke plasser væskefylte beholdere, for eksempel blomstervaser, oppå utstyret. Unngå drypp og sprut.

Dersom en gjenstand eller væske skulle komme inn i apparatet, trekk ut strømkontakten av TV-en og få den undersøkt av kvaliﬁ sert personell før du forsøker å bruke den igjen.

Rengjøring

Før rengjøring, trekk ut strømledningen fra kontakten. Ikke bruk rengjøringsmiddel i væske- eller sprayform. Bruk en myk og tørr klut.

Ventilasjon

Luker og åpninger på mottakeren er kun ment for ventilasjon og for å forsikre pålitelig ytelse. Disse åpningene må ikke blokkeres eller dekkes til på noen måte, da dette kan føre til overoppheting.

Varme og ild

Apparatet må ikke plasseres i nærheten av åpen ﬂ amme eller intense varmekilder, for eksempel en elektrisk varmeovn. Sørg for at åpen flamme, som tente stearinlys, ikke plasseres oppe på TV-en. Batteriene må ikke utsettes for sterk varme, f.eks. sollys, ild og lignende.

Norsk - 72 -

Lynnedslag

Ta alltid støpselet ut av stikkontakten ved tordenvær/lynnedslag, eller dersom apparatet skal stå i lengre perioder uten å være i bruk.

Reservedeler

Når du må bytte deler, sørg for at serviceteknikeren benytter deler som er godkjent av produsenten og har de samme spesiﬁ kasjonene som de originale. Uautorisert bytting av deler kan resultere i brann, elektrisk støt eller andre farer.

Vedlikehold

Alt vedlikehold må utføres av kvaliﬁ sert personell. Ikke fjern bakdekselet, dette kan føre til elektrisk støt.

Avfallshåndtering

Instruksjoner for avfallshåndtering:•

Emballasje og emballasjerester er resirkulerbare og skal i prinsippet resirkuleres. Pakkematerialer, som folieposer, må holdes unna barn. Batterier, inklusive de som er fri for tungmetaller, må ikke kastes i søppelbøtta. Vennligst kvitt deg med disse på en miljøvennlig måte. Finn ut hvilke bestemmelser som gjelder der du bor.

• Ikke prøv å lade batteriene opp på ny. Eksplosjonsfare. Bytt kun ut batterier med samme eller tilsvarende type.

Dette symbolet på produktet eller på emballasjen betyr at dette er elektronisk og elektrisk utstyr som etter endt levetid bør kastes separat fra husholdningsavfallet. EU har ulike innsamlingsordninger for resirkulering. For mer informasjon, kontakt de lokale myndighetene eller forhandleren du kjøpte produktet hos.

Koble fra enheten

Støpselet brukes til å koble apparatet fra strømnettet, og bør derfor være lett tilgjengelig.

Hodetelefonvolum

For høy lyd fra hodetelefoner og øretelefoner kan føre til hørselstap.

Installasjon

Dersom apparatet kan festes til veggen, må dette gjøres ifølge vedlagte instruksjoner for å forhindre ulykker.

LCD-skjerm

LCD-skjermen er et produkt med meget høy teknologi, med omkring en million tynne ﬁ lmtransistorer som gir deg ﬁ ne billeddetaljer. Av og til kan noen få ikke-aktive piksler forekomme på skjermen som faste punkt av

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7203_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 72 28.09.2010 10:34:0128.09.2010 10:34:01

Page 74

blå, grønn eller rød. Vennligst merk at dette ikke vil påvirke ditt produkts yteevne.

Advarsel! Ikke la TV-en være påslått eller i standbymodus når du forlater huset.

Tilkobling til et TV-distribusjonssystem (kabel-TV osv.) fra tuner

Enhet som er koblet til det beskyttende jording av bygningsinstallasjonen via strømnettets forbindelse eller via andre apparater med en tilkobling til beskyttende jording-og til en TV-distribusjonssystemet med koaksialkabel, kan i noen tilfeller skaper en brannfare.

Tilkobling til et kabel-distribusjonssystem har derfor gis med en enhet som gir elektrisk isolering under et visst frekvensområde (galvanisk isolator, se EN 60728-11).

Informasjon om lisens (ekstrautstyr)

TruSurround-teknologi er innarbeidet på lisens fra SRS Labs, Inc.

Lisens Anmeldelse

Laget på lisens fra Dolby Laboratories.

ANERKJENNELSE AV VAREMERKE

“Dolby” og det doble D-symbolet er varemerker for Dolby Laboratories.

SRS er et varemerke for SRS Labs, Inc.

(valgfritt)

Elektriske apparater skal ikke overlates til barn

La aldri barn bruke elektriske apparater uten tilsyn. Barn kjenner ikke alltid igjen mulige farer. Batterier/ akkumulatorer kan være livsfarlige hvis svelget. Batterier må lagres utilgjengelig for små barn. I tilfelle svelging av batterier må medisinsk hjelp søkes umiddelbart. Hold også innpakningen bort fra barn. Det er fare for kvelning.

Pakkens innhold

LANG SUBTITLE PIP

SCREEN

ZOOM

ROOT

REPEAT

TITLE

TEXT

SWAP

SOURCE

INFO

V+

P+

P-

V-

RETURN

FAV SLEEP EPG

DISPLAY

ANGLE

PRESETS

MODE

Fjernkontroll

LCD TV

Batterier: 2 X AAA

Instruksjonshefte

Standby/On-knappen skiller ikke apparatet fullstendig fra strømnettet. Videre forbruker apparatet strøm når det står på standby. For å skille apparatet fullstendig fra strømnettet må strømkontakten trekkes ut fra

Merk: Du bør undersøke tilbehøret etter kjøp. Pass på at alt tilbehør er inkludert.

1 x video- & audiokabel

støpslet. På grunn av dette bør apparatet plasseres på en slik måte at det er uhindret adgang til støpslet, slik at strømkontakten kan trekkes ut umiddelbart i tilfelle en nødsituasjon. For å redusere fare for brann bør strømledningen trekkes ut fra kontakten for lengre perioder uten bruk, f.eks. under ferier.

Norsk - 73 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7303_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 73 28.09.2010 10:34:0128.09.2010 10:34:01

Page 75

Miljøinformasjon

Denne TV-en er designet for å forbruke mindre energi og bevare miljøet. Du kan ikke bare bidra til å spare • miljøet, men også spare penger ved å redusere strømregningene takket være energieffektivitets-funksjonen på denne TV-en. For å redusere energiforbruket, bør du gjøre følgende:

Du kan bruke strømsparemodus-innstillingen, som ligger i Funksjon-menyen. Hvis du setter strømsparemodus • som På, vil TV bytte til energisparende modus og lysstyrken nivå på TV-settet vil bli redusert til optimalt nivå. Vær oppmerksom på at enkelte bildeinnstillingene vil være utilgjengelig å endres når TV er i strømsparemodus.

Når TV-en ikke er i bruk, kan du slå av eller koble TV fra støpselet. Dette vil også redusere • energiforbruket.

Koble fra strømmen når det går lenger tid.• Merk at årlig, er det mer energieffektivt å sette TV-en i strømsparermodus enn å koble den fra strøm. Derfor •

er det sterkt anbefalt å aktivere strømsparingmodus for å redusere det årlige strømforbruket. Vi anbefaler også å koble TV-en fra støpselet for å spare energi, når du ikke bruker den.

Vennligst hjelp oss med å spare miljøet ved å følge disse trinnene.•

Reparasjonsinformasjon

Vennligst overlat alt vedlikehold til kvaliﬁ sert personell. Bare kvaliﬁ sert personell må reparere TV-en. Ta kontakt med din lokale forhandler, hvor du har kjøpt denne TV-en for mer informasjon.

Norsk - 74 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7403_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 74 28.09.2010 10:34:0328.09.2010 10:34:03

Page 76

Fjernkontrollknapper

Ingen funksjon1. Spill av (I Media Browser -modus) 2. Program opptak3. Raske revers (I Media Browser -modus)4. Ingen funksjon5. Mono/Stereo - Dual I-II / Gjeldende språk (*) / Spill 6.

forhåndsvisning (i Media Browser -modus) Bildestørrelse / Zoomer videoer (i Media Browser 7.

-videomodus) Grønn knapp / Programmeneliste (i EPG) / Merk/8.

avmerk alle (i favorittlisten) Rød knapp9. Nummerknapper10. Tekst-TV / Mix 11. Informasjon /Vis (i TEKST-modus)12. Program ned - Side opp / Program opp - Side ned13. Dempet14. Favorittmodusvalg15. Avslutt (i DTV-modus) / Return / Indeksside (i 16.

TEKST-modus) Ingen funksjon17. Ingen funksjon18. Opptaksbibliotek19.

Valg av bildemodus20. Browser-videomodus)

Elektronisk programoversikt21. Sleep timer22. Meny på/av23. OK / Velg /Hold (i TEKST-modus) / Kanallisten24. Volumregulering25. Navigasjonsknapper26. AV / Kilde27. Forrige program / Nå (i EPG-modus)28. Blå knapp29. Gul knapp / programstidslinjen (i EPG)30. Ingen funksjon31. Undertittel på-av / TXT-undertekst (i analog TV-32.

modus) / Undertekst (i Media Browser-modus) Ingen funksjon33. Hurtig fremoverspoling (i Media Browser-34.

videomodus) Stopp (i Media Browser-videomodus)35. Pause / Tidskift-opptak36. Standby37. Bruk LED-lys38.

/ Endrer bildemodus (i Media

Norsk - 75 -

SCREEN

ZOOM

TEXT

INFO

P+

P-

RETURN

ANGLE

LANG SUBTITLE PIP

ROOT

REPEAT

SWAP

SOURCE

FAV SLEEP EPG

DISPLAY

MODE

TITLE

V+

V-

PRESETS

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7503_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 75 28.09.2010 10:34:0328.09.2010 10:34:03

Page 77

LCD-TV og knappene på apparatet

FRONT- OG BAKSIDE Kontrollknappenes side Kontrollknapper

1. Standby/On-knappen

2. TV/AV-knapp

3. Knapp for program opp/ned

4. Volum opp/volum ned

Merk: Trykk på “

” og

-knappene samtidig for å

vise hovedmenyen.

Tilkoblinger på baksiden

HDMI 3

SCART 21. - inn/utganger for eksterne enheter. SCART 12. - inn/utganger for eksterne enheter. Koble SCART-kabelen mellom SCART-kontakten på

TV-en og SCART-kontakten på den eksterne enheten (som f.eks. en dekoder, videospiller eller DVDspiller).

Merk: Hvis et eksternt apparat kobles til via SCART-kontaktene, blir TV-en automatisk satt over til AVmodus. Merk: For å koble til eksterne enheter, kan du bruke den medfølgende SCART-kabelen.

Komponentvideo-innganger (YPbPr)3. brukes for å koble til komponentlyd. Du kan koble til komponentvideo- og lydkomponentkontakter med en enhet som har komponentutgang. Koble komponentvideokablene mellom TV-ens KOMPONENTVIDEOINNGANGER og enhetens komponentvideoutgang. Når du kobler til, sørg for at bokstavene “Y”, “Pb” og “Pr” på TV-en din samsvarer med kontaktene på enheten.

PC/YpbPr-lydinngang4. brukes til å koble lydsignaler fra en PC eller en enhet som kobles til TV-en via YPbPr. Koble PC-lydkabelen mellom LYDINNGANG på TV-en og lyduttak på PC-en din for å aktivere PC-lyd. Koble lydkabelen mellom LYDINNGANGEN på TV-en og lydutgang på enheten din for å aktivere komponentlyd.

S/PDIF Coaxial Out5. sender digitale lydsignaler fra kilden som brukes nå.

Norsk - 76 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7603_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 76 28.09.2010 10:34:0428.09.2010 10:34:04

Page 78

Bruk en SPDIF koaksial-kabel for å overføre lydsignaler til en enhet som har S / PDIF-inngang. RF-inngang6. kobler til en antennesystem eller en kabel.

Merk: Hvis du bruker en dekoder eller en mediespiller, bør du koble takantenne gjennom enheten til TV-en med riktig antennekabel, som vist i illustrasjonene på de følgende sidene.

PC-inngang7. er for å koble en PC til TV-apparatet. Kobl PC-kabelen mellom PC-inngangen på TV og PC-utgangen på PC-en.

HDMI 1: HDMI Inn8. HDMI-innganger er for å koble til et apparat som har en HDMI-kontakt. Din LCD-TV kan vise HD-bilder

fra enheter som høydeﬁ nisjons Satelittmottaker eller DVD-Spiller. Disse apparatene må kobles til via HDMI-kontaktene eller Komponentuttaket. Disse inngangene kan ta imot enten 720p- eller 1080psignaler. Du behøver ingen lydkobling for en HDMI til HDMI-kobling.

HDMI 2: HDMI Inn9. HDMI 3: HDMI Inn10.

Oversikt over koblingene - koblinger på siden

CI-åpning som brukes for å sette inn et CI-kort. Et CI-kort gir deg adgang til 1. alle kanalene du abonnerer på. Hvis du ønsker mer informasjon, se avsnittet “Betinget tilgang”.

USB-sideinngang. 2. HDMI-sideinnganger er for å koble til et apparat som har en HDMI-kontakt.3. Hodetelefoninngangen brukes for å koble en ekstern hodetelefon til systemet. 4.

Koble til hodetelefoninngangen for å få lyden fra TV-en gjennom hodetelefoner (valgfritt).

Audio-videoinngangen på siden5. er for videokoblinger og audiosignal fra

USB 1

HDMIUSB 2

eksterne enheter. For å kunne opprette videokontakt, må du benytte den vedlagte AV-kabelen Først kobler du den enkle kabelpluggen til AV støpselet på siden av TVen. Deretter fører du videokabelpluggen (ikke inkludert) inn i den GULE inngangen (på koblingssiden) av den vedlagte AV-kabelen. Fargene på koblingene må være like. For audiooppkobling må du benytte de RØDE og HVITE inngangene på siden av AV-kabelen Deretter må du føre inn koblingene på audiokablene

S-AV

fra innretningen i de RØDE og HVITE pluggene på tilførselssiden av AV oppbolingskabelen. Fargene på koblingene må være like.

Merk: Du bør bruke audioinngangene på siden av AV oppkoblingskabelen (RØD & HVIT) for lyd når du kobler denne opp mot en TV gjennom PC eller COMPONENT VIDEO inngangen.

Strømtilkobling

VIKTIG: TV-apparatet er designet for å bruke 220--240V AC, 50 Hz.

Etter utpakking av TV-apparatet; la det nå romtemperatur før du kobler det til. Koble strømkabelen til en • stikkontakt.

Antennetilkobling

Koble antenne- eller kabel-TV-kabelen til ANTENNEINNGANGEN på baksiden av TV-en.•

HDMI 3

Antenne / Kabel

Norsk - 77 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7703_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 77 28.09.2010 10:34:0528.09.2010 10:34:05

Page 79

Bruke USB-inngangene

USB-tilkobling

Du kan koble en USB-harddiske eller et USB-• minnekort til din TV ved å bruke USB-inngangene på TV-en. Denne funksjonen lar deg spille av ﬁ ler som er lagret på en USB-stasjon eller spille inn programmer.

2.5” og 3.5” tommer (hdd med ekstern strømforsyning) • ekstern harddisker er støttet.

For å ta opp et program må du først koble en USB-• disk til din TV mens den er slått av. Du skal deretter skru på TV-en for å aktivere opptaksfunksjonen. Hvis ikke vil opptak ikke være tilgjengelig.

VIKTIG!

Det er best å ta en sikkerhetskopi av ﬁ lene før du • kobler til TV-apparatet for å unngå mulige tap av data. Vær oppmerksom på at produsenten ikke kan være ansvarlig for skader på ﬁ len eller tap av data.

Det er mulig at visse typer av USB-enheter (f.eks. • MP3-spillere) eller USB-harddisker/minnepinner ikke er kompatible med denne TVen.

VIKTIG: TV-en støtter kun FAT32 diskformatering. NTFS-format er ikke støttet. Hvis du kobler til en USB-disk med NTFS-format, vil TV-en be deg om å formatere inneholdet. Se avsnittet “Formater disk” i de følgende sidene for mer informasjon om diskformatering.

Merk at ALL datalagret på USB-disken vil gå tapt og deretter vil diskformatet bli konvertert til FAT32.

USB disktilkobling

• Plugg USB-enheten i USB-inngangen på TV-en.

Merk: Plugg inn eller ut din USB-disk mens TV-en er slått av.

Merk: Hvis du skal koble til en USB harddisk til TV-apparatet, må USB-tilkoblingskabelen mellom harddisken og TV-en ha en USB-logo og bør være så kort som mulig.

Merk: Mens du formaterer en USB harddiske som har 1TB (Tera Byte) eller større kapasitet kan du oppleve problemer med formateringsprosessen. I slike tilfeller bør du formatere disken med din datamaskin og den

formaterte disktypen bør være FAT32.

SETT FRA SIDEN USB-MINNE

FORSIKTIG!

Det er meget risikofylt å trekke raskt ut eller sette • inn USB-enheter. Spesielt skal du ikke gjøre dette gjentatte ganger. Dette kan forårsake fysiske skader på USB-spilleren og spesielt USB-enheten.

Trekk ikke USB-enheten ut mens du spiller av eller • spiller inn en ﬁ l.

Programmere opptak

For å ta opp et program må du først koble en USB-disk til din TV mens den er slått av. Du skal deretter skru på TV-en for å aktivere opptaksfunksjonen.

VIKTIG: Når du bruker en ny USB-harddiskstasjon anbefales det at du først formaterer disken ved hjelp av din TVs “Format disk” valg.

For å bruke opptaksfunksjonen bør du koble en • USB-disk eller en eksten harddisk til TV-en og tilkoblet USB-disk bør ha minst 1 GB kapasitet og være kompatibel med 2.0-hastighet. Hvis den tilkoblede USB-enheten ikke støtter 2.0-hastighet vil det vises en feilmelding.

• Innspilte program er lagret på den tilkoblede • USB-disken i .TS-format (MPEG-2 transportstrøm). Hvis øsnket kan du ta sikkerhetskopi/kopiere disse lagrede opptakene på en personlig datamaskin.

Merk: Det er mulig at innspille tvsendinger i -TS-format ikke støttes av din programvare for medieavspilling. Hvis dette er tilfelle bør du installere en egnet mediespiller på datamaskinen din.

En time lagret opptak tar omtrent 2 GB • lagringskapasitet.

For mer informasjon om opptak av programmer • se avsnitt “Øyeblikkelig opptak”, “Tidsskifte”, “Elektronisk programguide”, “Opptaksbibliotek” eller “Opptakstimere” i de følgende delene.

Innspilte programmer er delt opp i deler på 1 GB • (omtrentlig). Navn på det lagrede opptakets tre siste tall indikerer dette: Slik som 4801-000.ts , 4801-001.ts.

Innspilte progrma er lagret i følgende mappe på den • tilkoblede USB-disken: \DVR\RECS. Alle opptak er indikert med et nummber (slik som 4801-000.ts). En text-ﬁ l (txt) opprettes for hvert opptak. Denne tekstﬁ len inneholder informasjon slik som sender, program og opptakstid.

Hvis skrivehastighet til den tilkoblede USB-disken • ikke er tilstrekkelig, kan opptak mislykkes og tidsskifte-funksjonen er ikke tilgjengelig.

Opptak av HD-programmer kan oppta større • størrelsen på USB-disken avhengig av sendingens vedtak. Av denne grunn er det anbefalt å bruke USBharddisker for opptak HD-programmer.

Ikke koble ut USB/HDD under innspillingen. Dette • kan skade den tilkoblede USB/HDD.

Norsk - 78 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7803_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 78 28.09.2010 10:34:0628.09.2010 10:34:06

Page 80

Multi-partisjon harddiskene kan støtte inntil to • partisjoner.

Noen stream-pakker kan ikke spilles inn på grunn av • signalproblemer, så noen ganger kan fryses video under avspilling.

Spill inn, Spill av, Pause, Display (for spillelistens • dialog) knappene kan ikke brukes når tekst-TV er på. Hvis et opptak starter fra timeren når tekst-TV er på, er tekst-tv automatisk slått av. Også tekstTV-bruken er deaktivert når det er løpende opptak

eller avspilling.

HDMI-SIDEINNGANG

Du kan bruke HDMI-sideinngangen for å koble en enhet som har HDMI-kontakt til TV-en din. Bruk en egnet HDMI-kabel for tilkobling. Merk at du bør skru over til HDMI for å se innholdet på den tilkoblede enheten. Skru av både TV-en og enheten før du setter opp en tilkobling. HDMI-sideinngangen støtter koblinger mellom HDMI-enheter som for eksempel DVD-spillere. Du kan bruke HDMI-sideinngangen på TV-en for å koble til en ekstern HDMI-enhet. Bruk en HDMI-kabel for tilkoblingen.

HDMI-UTSTYR SETT FRA SIDEN

Slik kobler du til en DVDspiller

Hvis du vil koble en DVD-spiller til LCD-TV-en din, kan du bruke kontaktene på TV-apparatet. DVD-spillere kan ha forskjellige kontakter. Vennligst les DVDspillerens instruksjonshåndbok for mer informasjon. Skru av både TV-en og enheten før du setter opp en tilkobling.

Merk: Kabler vist i illustrasjonen følger ikke med.

Hvis DVD-spilleren har en HDMI-kontakt, kan du • koble til via HDMI. Når du kobler til en DVD-spiller som vist nedenfor, bytt til HDMI-kilde. Se avsnittet om “Inngangsvalg”.

De fleste DVD-spillere er koblet gjennom • KOMPONENTKONTAKTER. Bruk en komponentvideokabel for å koble til videoinngangen. Hvis du vil aktivere lyd, bruk en lydkomponentkabel, som illustrert nedenfor. Når koblingen er gjort, skift til YPbPr-kilde. Se avsnittet om “Inngangsvalg”.

Du kan også koble til gjennom SCART 1 eller SCART •

2. Bruk en SCART-kabel som vist nedenfor.

Merk: Disse tre tilkoblingsmetodene har samme funksjon, men ulikt kvalitetsnivå. Det er ikke nødvendig å koble til på alle tre måtene samtidig.

HDMI

Slik kobler du LCD-TV-en til en PC

Hvis du vil vise datamaskinens skjermbilde på LCD-TV-en din, kan du koble datamaskinen til TVapparatet. Skru av både datamaskinen og skjermen før du setter opp en tilkobling. Bruk en 15-pins kabel for å koble PC til LCD-TV. Når koblingen er gjort, skift til PC-kilde. Se avsnittet om “Inngangsvalg”. Still inn den oppløsningen du ønsker. Informasjon om oppløsning ﬁ nner du i vedleggene.

PC-lydkabel

(følger ikke med)

til LYDINNGANGER

på TV-en

Lydinnganger

PC-inngang

PC RGB-kabel (følger ikke med) til PC-inngang

Norsk - 79 -

Scartkontakter

Videoinngang

for komponenter

Lydinngang for

komponenter

HDMI-innganger

DVD-spiller

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 7903_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 79 28.09.2010 10:34:0628.09.2010 10:34:06

Page 81

Slik bruker du AVsidekontakter

Du kan koble en rekke forskjellig utstyr til LCD TVen ved å benytte sidekoblingene på TVen.

For a koble til et videokamera, bør du bruke • AV støpselet (side). Hvis du ønsker å gjøre dette, må du bruke den vedlagte video/audio koblingskabelen. Først kobler du den enkle kabelpluggen til AV IN inngangen på TVen (siden) Deretter fører du kabelen fra videokameraet (ikke inkludert) inn i koblingssiden av video/audtio koblingskabelen. Fargene på koblingene må være like. Se ﬁ gure nedenfor.

Deretter må du skru over til • Side AV som kilde. Se delen for Inngangsvalg i den følgende delen for mer informasjon.

Hodetelefon

USB 2

S-AV

AV tilkoplingskabel

(inkludert)

(ikke inkludert)

For å kunne høre TV lyd fra hodetelefoner må du koble • hodetelefoner til TVen med Headphonepluggen som vist nedenfor.

Slik bruker du andre kontakter

Du kan koble en rekke tilleggsutstyr til LCD-TV-en din. Mulige koblinger er vist nedenfor. Kabler vist i illustrasjon følger ikke med.

Bruk en egnet SPDIF-kabel for å aktivere • lydforbindelsen når du kobler til en enhet som støtter SPDIF.

Eksterne høyttalere

En enhet som

støtter

SPDIF-signaler.

Kamera

AV kabel

Fjernkontroll

Sett inn batterier

Fjern batteridekselet på undersiden av fjernkontrollen • ved å dra forsiktig bakover fra den utpekte delen.

Sett inn to • AAA/R3 eller tilsvarende type batterier. Vær oppmerksom på riktig polaritet (+/-) når du setter inn batteriene og sett på batteridekselet.

Merk: Ta batteriene ut av fjernkontrollen når den ikke skal brukes på lenge. I motsatt fall kan det oppstå skade på grunn av lekkasjer fra batteriene. Rekkevidden er på rundt 7 meter/23ft.

Slå av/på

Slå på TV-en

Koble strømledningen til et uttak med 220-240V AC • 50 Hz.

Trykk STANDBY-knappen. Da kommer LED for • standby på.

For å slå TV på fra standbymodus, enten:• Trykk “•

fjernkontrollen. Trykk på • -P/CH eller P/CH+ knappen på TV-en. TV-en

skrur seg så på.

Merk: Hvis du slår på TV-en via PROGRAM OPP-/ NED-knappene på fjernkontrollen eller TV-apparatet, vil programmet du sist så på velges på nytt.

Begge metodene gjør at TV-en blir slått på.

Slå av TV-en

Trykk på “• ”-knappen på fjernkontrollen eller trykk på STANDBY-knappen på TV, så TVen vil gå til Standby-modus.

For å slå av strømmen på TVen fullstendig, dra ut • strømledningen fra stikkontakten.

Merk: Når TVen er satt i hvilemodus, kan indikatorlampen for dette angi at funksjonene som hvilemodussøk, nedlasting eller tidtakeren er aktive. LED kan også blinke når du slår på TVen fra Standby-modus.

Digital tekst-TV (** bare for Storbritannia)

• Trykk på “ ” -knappen.

• Informasjon om digital tekst-TV vises.•

• Styr med fargeknappene, markørknappene og • OK.

” , P+ / P- eller en siffertast på

Norsk - 80 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8003_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 80 28.09.2010 10:34:0728.09.2010 10:34:07

Page 82

Bruken kan variere noe, avhengig av innholdet av digital tekst-TV.

Følg instruksjonene som vises på tekst-TV-skjermen.

• Når du trykker “• OK”-knappen eller liknende melding vises på skjermen, trykker du OK.

• Når knappen “• til normal TV-sending.

• Med digital kringkasting (DVB), i tillegg til digital tekst-• TV-sendinger med vanlig kringkasting, er det også kanaler med bare digital tekst-TV-sendinger.

• Bildeinnstillingene (bildeutseende) når du ser en • kanal med bare digital tekst-TV, er de samme som for den normale TV-kanalen du så før dette.

• Når du trykker knappen “• tekst-TV-skjermen.

” trykkes, går TV-apparatet tilbake

” igjen, vises den digitale

Analog Tekst-TV

Bruk av Tekst-TV og funksjonene er akkurat de samme som det analoge tekstsystemet. Se forklaringene i “TELETEKST”.

Inngangsvalg

Når du koblet eksterne systemer til TV-en din, kan du veksle mellom forskjellige inngangskilder. Trykk “SOURCE”-knappen på fjernkontrollen din gjentatte ganger for å skifte kilder direkte.

Les avsnittene om Menysystemet for å lære å bruke menyene.

AV-modus

Trykk på “• AV”-tasten på kontrollpanelet på TV-en for å skifte TV-en til AV-modi.

Betjening av fjernkontrollen

Fjernkontrollen til TV-en er spesiallaget for å styre alle • funksjonene i modellen du har valgt. Funksjonene blir beskrevet i samsvar med menysystemet på TV-en din.

Voluminnstilling

Trykk “• V+”-tasten for å øke volumet. Trykk “V-”-tasten for å redusere volumet. En volumnivå-skala (stolpe) vises på skjermen.

Programvalg (forrige eller neste program)

Trykk “• P -”-tasten for å velge forrige program. Trykk “• P +”-tasten for å velge neste program.

Programvalg (direktevalg)

Trykk talltastene på fjernkontrollen for å velge • programmer mellom 0 og 9. TV-apparatet vil slå over til valgt program. For å velge programmer mellom, trykkes nummertastene gjentatte ganger. Hvis du ikke trykker den andre talltasten raskt nok, vil du gå til programmet som hører til den første talltasten. Trykk programnummer direkte for å velge tilbake ensifrede programmer.

Du kan betjene din TV både ved hjelp av fjernkontroll og tastene på selve apparatet.

Betjening av tastene på TV-apparatet Voluminnstilling

Trykk “• ” for å redusere volumet, eller knappen for å øke volumet, slik at volumnivået (stolpe) vises på skjermen.

Programvalg

Trykk “• P/CH +” for å velge neste program eller “P/CH

-” for å velge forrige program.

Slik viser du hovedmenyen

Trykk “• V+”/”V-” samtidig for å vise hovedmenyen. I hovedmenyen velges undermeny med ”AV”, og still inn undermenyer ved bruk av “

” eller “ ”.

Norsk - 81 -

Elektronisk Programguide (EPG)

Du kan vise den elektroniske programguiden (EPG) for å vise informasjon om tilgjengelige programmer. Hvis du vil vise menyen EPG kan du trykke på EPG-knappen på fjernkontrollen.

Trykk på “• kanaler.

Trykk på “• programlisten.

Menyen EPG viser tilgjengelig informasjon på alle • kanaler.

Merk deg at informasjon om programmer oppdateres • automatisk. Hvis det ikke er informasjon tilgjengelig for kanaler, vil EPG vises med tomrom.

”/“ ” knappene for å navigere gjennom

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8103_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 81 28.09.2010 10:34:0728.09.2010 10:34:07

Page 83

OK (Alternativ): viser/tar opp eller setter timere for fremtidige programmer.

INFO (Programdetaljer): Viser programmene i detalj. Grønn knapp: Programtilbudet noteres Gul knapp: Viser EPG data i henhold til timeplanens

tidslinje. Blå knapp (Filter) : Viser ﬁ ltreringsalternativer.

(RECORD) SPILLE INN: TV-en vil begynne å spille inn den valgte progamme. Du kan trykke igjen for å stoppe innspillingen.

Rød knapp (Forrige Time Slice): Viser programmene til forrige tidskive.

Grønn knapp (Neste Time Slice): Viser programmene til neste tidskive.

Gule knapp (Forrige dag): Viser programmene til forrige dagen.

Blå knapp (Neste dag): Viser programmene til neste dag.

Talltaster (Hopp): Hopper til den foretrukne kanalen direkt via nummerknappene.

OK (Alternativ): viser/tar opp eller setter timere for fremtidige programmer.

Tekst-knapp (Filter) : Viser ﬁ ltreringsalternativer. INFO (Programdetaljer): Viser programmer i detalj.

(RECORD) SPILLE INN: TV-en vil begynne å spille inn den valgte progamme. Du kan trykke igjen for å stoppe innspillingen.

Rød knapp (Forrige dag): Viser programmene til forrige dagen.

Grønn knapp (Neste dag): Viser programmene til neste dagen.

Gul knapp (Zoom) : Utvider programinformasjon. Blå knapp (Filter): Viser ﬁ ltreringsalternativer. INFO (Programdetaljer): Viser programmer i detalj. Talltaster (Hopp): Hopper til den foretrukne kanalen

direkt via nummerknappene.

OK (Alternativ): viser/tar opp eller setter timere for fremtidige programmer.

Tekst (Søk): Viser menyen “Guide Søk”. SUBTTL: Trykk på knappen SUBTITLE for å vise

menyen “Velg sjanger”. Ved å bruke denne funksjonen, kan du søke programguide-databasen i henhold til sjangeren. Tilgjengelig informasjon i programguiden søkes og resultater som samsvarer med kriteriene dine, listes opp.

(Nå) : Viser gjeldende programmet.

(RECORD) SPILLE INN: TV-en vil begynne å spille inn den valgte progamme. Du kan trykke igjen for å stoppe innspillingen.

Opptak via EPG-skjerm

VIKTIG: For å ta opp et program må du først koble en USB-disk til din TV mens den er slått av. Du skal deretter skru på TV-en for å aktivere opptaksfunksjonen. Hvis ikke vil opptak ikke være tilgjengelig.

(RECORD) SPILLE INN: TV-en vil begynne å spille inn den valgte progamme. Du kan trykke igjen for å stoppe innspillingen.

Merk: Bytting til en annen TV-kanal eller kilde er ikke tilgjengelig under opptak.

/ : Side venstre / Side høyre.

Programvalg

Klikk OK i EPG-menyen for å gå inn i ”Hendelsesinnstillinger”-menyen.

Norsk - 82 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8203_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 82 28.09.2010 10:34:0828.09.2010 10:34:08

Page 84

Velg kanal

Ved å bruke dette valget i EPG-menyen kan du bytte til valgte kanal.

Ta opp /Slette opptakstimer

Etter at du har valgt et program i EPG-menyen klikker • du OK og Alternativer-skjermen vises. Velg “Opptak” og klikk OK-knappen. Etter denne handlingen vil et opptak legges til det valgte programmet.

For å avbryte et allerede innstilt opptak merker du • programmet og klikker OK og velger valge “Slett opptakstimer”. Opptaket vil bli avbrutt.

Merk: Du kan ikke bytte til en annen kanal eller kilde mens det er et aktivt opptak på den gjeldende kanalen.

Stille inn timer / slette timer

Etter at du har valgt et program i EPG-menyen klikker du OK og Alternativer-skjermen vises. Velg ”Set Timer on Event“(Stille inn timer på hendelse) og klikk OK-knappen. Du kan stille inn en timer for fremtidige programmer.

For å avbryte en allerede innstilt påminnelse, merker du det programmet og klikker på OK. Velg deretter “Slett timer”. Timeren vil bli avbrutt.

Merk: Det er ikke mulig å ta opp eller stile inn timere for to eller ﬂ ere individuelle hendeler innen det samme tidsintervallet.

Førstegangsinstallasjon

VIKTIG: Påse at antennen eller kabelen er koblet til og et Common Interface (Felles Grensesnitt)modulen ikke er satt inn før du slår på TV for første gangs installasjonen.

Når TV-en brukes for første gang, vil • installasjonsveilederen guide deg gjennom prosessen. Først vil skjermen for valg av språk vises:

Bruk “• ” eller “ ” for å velge ditt språk og trykk OK

for å velge språk og fortsette.

Når du har valgt språk, vises “Velkommen!” på •

skjermen, og du blir bedt om å stille inn Land, Tekst-

TV språk og Skanne krypterte.

Ved å trykke “• ” eller “ ”-knappen, velg landet

du ønsker å stille inn og trykk “ ” -knappen for å

markere Tekst-TV språk-alternativet. Bruk “ ” eller

“ ” knappen for å velge ønsket Tekst-TV Språk.

Trykk “•

Skanne krypterte vil deretter merkes. Du kan sette

Skanne krypterte som Ja hvis du vil skanne kodede

stasjoner. Etterpå velg ønsket Tekst-TV språk.

Klikk • OK-knappen på fjernkontrollen for å fortsette

og følgende melding vil vises på skjermen:

For å velge “Ja” eller “Nei” alternativet, merk elementet ved å bruke “ ” eller “ ” -knappene og trykk OK- knappen.

Deretter vil følgende OSD vises på skjermen:

” -knappen etter at Tekst-TV Språk er valgt.

Norsk - 83 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8303_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 83 28.09.2010 10:34:0828.09.2010 10:34:08

Page 85

Hvis du velger KABEL-alternativet, vil følgende vises skjermbildet:

Du kan velge frekvensområdene fra denne skjermen. For å merke linjene du ser, bruk “ ” eller “ ”

-knappen. Du kan angi frekvensområdet manuelt ved hjelp av nummerknappene på fjernkontrollen. Sett Start og Stop Frequency (Stopp Frekvens) som ønsket ved hjelp av nummerknappene på fjernkontrollen. Etter denne operasjonen, kan du angi Search Step (Søketrinn) som 8000 KHz eller 1000 KHz. Hvis du velger 1000 KHz, vil TV-en utføre søkeprosessen på en detaljert måte. Søkets varighet vil dermed øke tilsvarende. Når ferdig, trykk OK for å starte automatisk søk.

Hvis du velger AERIAL-alternativet fra Søketypeskjermen, vil TV-søk etter digitale bakke-TV-sendinger starte.

Merk: Du kan trykke MENU for å avbryte.

Etter at alle tilgjengelige stasjoner er lagret, vil • Kanallisten bli vist på skjermen. Hvis du vil sortere kanalene, i henhold til LCN, velg “Ja” og trykk “OK”.

Trykk • OK for å avslutte kanalliste og se TV.

Automatisk innstilling

HINT: Automatisk innstilling vil hjelpe deg til å stille inn TVen på nytt for å lagre nye tjenester eller stasjoner.

Trykk MENU-knappen på fjernkontrollen og velg Installasjon ved hjelp av “ OK-knappen og følgende meny-skjermbildet vises.

” eller “ ”-knappen. Trykk

Velg Automatisk Søk ved hjelp av “ ”/“ ” -knappen og trykk OK. Automatisk Søk vil vises. Du kan velge alternativer ved å bruke “ ”/“ ” og OK-knappene.

Bruk av menyen automatisk kanalsøk

Digital Antenne: Søker og lagrer antenne DVBstasjoner.

Digital Kabel: Søker og lagrer kabel DVBstasjoner.

Analog: Søker og lagrer analoge DVB-stasjoner. Digital Antenne og Analog: Søker og lagrer både

antenne og analoge DVB-stasjoner. Digital Kabel og Analog: Søker og lagrer både

analoge og kabel DVB-stasjoner.

Når du velger et automatisk søk og trykker • OK, vil en bekreftelsesmelding vises på skjermen. For å starte installasjonsprosessen velger du Ja, for å avbryte velg Nei ved å bruker .“

Etter at automatisk kanalsøk er innstilt, valgt, og • bekreftet, vil installasjonsprosessen starte og fremgangsindikatoren vil bevege seg. Klikk MENU for å avbryte. I slike tilfeller vil lokaliserte kaneler ikke bli lagret.

” eller “ ” og OK.

Manuell innstilling

HINT: Denne funksjonen kan brukes for innlegging av direktesendinger.

Velg • Manuelt Søk fra installasjonsmenyen ved å bruke “ vil vises.

Velg ønsket • Type søk ved bruk av “ Manuelt søk vil endres tilsvarende. Bruk så “

” for å merke et element og trykk “ ” eller “ ” for å stille inn et valg. Du kan trykke MENU for å avbryte.

”/“ ” og OK. Manuellt søk valgskjerm

” eller “ ”.

”/“

Norsk - 84 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8403_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 84 28.09.2010 10:34:0928.09.2010 10:34:09

Page 86

Digital Antenne Manuelt Søk

I manuelt kanalsøk, er nummeret på multipleks eller frekvens lagt inn manuelt, og bare det multipleks eller frekvens er gjennomsøkt etter kanaler. Når du har valgt søk-type som Digital, kan du sette inn multipleks eller frekvens ved hjelp av nummerknappene og trykk

OK for å søke.

Digital Kabel Manuelt Søk

I kabel manuell skanning, kan du bestemme frekvens, modulasjon, symbolverdien og nettverk kanalskanning alternativer. Når du har valgt søketype som Digital Kabel, kan du stille inn ønskede alternativer og trykk OK-knappen for å søke.

Analog ﬁ ninnstilling

Velg • Analog ﬁ ninnstilling fra installasjonsmenyen ved å bruke “ ” eller “ ” og OK-knappene. Skjermen Analog ﬁ ninnstilling vil vises. Funksjonen Analog ﬁ ninnstilling vil ikke være tilgjengelig hvis det ikke ﬁ nnes noen analoge kanaler, digitale kanaler

eller eksterne kilder lagret. Trykk på • OK for å fortsette. Trykk “

å velge Fininnstilling. Når du er ferdig, trykk på OK igjen.

” eller “ ” for

Nettverk-kanalskanning

Velg Nettverket-kanalskanning fra installasjonmenyen ved å bruke “ ” eller “ ” og OK-knappene. Nettverket-kanalskanning skjermbilde for valg vil vises. Velg Digital Antenne eller Digital Kabel, og trykk OK-knappen for å fortsette. Følgende melding vil bli spurt. Velg Ja for å fortsette eller velg Nei for å avbryte.

Hvis du begynner Digital Antenne-skanneprosessen, vil automatisk skanning starte. Du kan trykke MENY for å avbryte.

Hvis du begynner Digital Kabel-skanneprosessen, vil følgende skjermbilde vises.

Analogt manuelt søk

Du kan velge frekvensområdene fra denne skjermen. For å merke linjene du ser, bruk “ ” eller “ ”-knappen. Du kan angi frekvensområdet manuelt ved hjelp av nummerknappene på fjernkontrollen. Sett Start og Stopp Frekvens som ønsket ved hjelp av nummerknappene på fjernkontrollen. Etter denne

Etter å ha valgt en søketype analogt kan du bruke “

”/“ ” for å merke et element og trykk “ ” eller “ ”

for å stille inn et valg. Fyll inn kanalnummeret eller frekvensen ved hjelp

av nummerknappene. Du kan deretter trykke OK for å søke. Når kanalen oppdages, vil eventuelle nye kanaler som ikke er på listen bli lagret.

operasjonen, kan du angi søketrinn som 8000 KHz eller 1000 KHz. Hvis du velger 1000 KHz, vil TV-en utføre søkeprosessen på en detaljert måte. Søkets varighet vil dermed øke tilsvarende. Når ferdig, trykk OK for å starte automatisk søk. Automatisk Søkskjermbildet vises under prosessen.

Merk: Hvis du velger et utvidet intervall mellom Start- og Stopp-frekvens, vil det automatiske søket ta lengre tid.

Norsk - 85 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8503_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 85 28.09.2010 10:34:0928.09.2010 10:34:09

Page 87

Tøm Tjenesteliste (*)

(*) Denne innstillingen er bare synlig når Landalternativ er satt til Danmark, Sverige, Norge eller Finland.

Bruk denne innstillingen for å fjerne lagrede kanaler. Trykk på “ Tjenesteliste og trykk OK. Følgende OSD vil vises på skjermen:

Velg JA og trykk OK for å fortsette eller velg Nei og trykk OK for å avbryte.

” eller “ ”-knappen for å velge Tøm

Administrere stasjoner: Kanalliste

TV-en sorterer alle lagrede stasjoner i Kanallisten. Du kan redigere denne kanallisten, stille inn favoritter eller stille inn aktive stasjoner som skal listes opp ved bruk av valget Kanalliste.

Klikk • MENU for å se hovedmenyen. Velg element på Kanalliste ved å bruke “ å se menyinnholdet.

Velg Rediger kanalliste for å administrere alle lagrede kanaler. Bruk “ ” eller “ ” og OK-knappene for å velge Rediger Kanalliste.

Bruke kanallisten

” eller “ ”. Klikk OK for

Trykk på • menyknappen for å avslutte.

Flytte en kanal

Velg først ønsket kanal. Velg Flytt i kanalilsten og • trykk OK.

Skjermen Rediger nummer vil vises. Skriv inn ønsket • kanalnummer med tallknappene på fjernkontrollen. Hvis det er en tidligere laget kanal på det nummeret vil en advarsel vises. Velg Ja hvis du vil ﬂ ytte kanalen og trykk OK.

Trykk på • OK for å fortsette. Valgte kanal er nå ﬂ yttet.

Slette en kanal

Du kan trykke GRØNN knappen for å merke/fjerne alle kanaler, GUL knappen for å merke/fjerne en enkelt kanal.

Velg kanalen som du ønsker å slette og velg • Slett. Trykk på OK for å fortsette.

En advarsel vil vises. Velg • Ja for å slette, velg Nei for å avbryte. Trykk på OK for å fortsette.

Gi nytt navn til en kanal

Velg kanalen som du vil gi nytt navn og velg • Endre navn. Trykk på OK for å fortsette.

Trykk deretter “• neste tegn. Trykk “ ” eller “ ” for å bla i tegnene, f. eks, kan tegnet ’b’ bli til ’a’ “ ” eller ’c’ “ ”. Trykk nummerknappene 0...9 for å skifte ut markerte tegn med tegnene som vises over knappen. Tegnene skiftes ut ett for ett når knappen trykkes.

Når du er ferdig, trykk på • OK for å lagre. Trykk MENU for å avslutte.

” eller “ ” for å bytte til forrige eller

Låse en kanal

Du kan trykke GRØNN knapp for å merke/fjerne merking av alle kanaler, GUL knapp for å merke/fjern merking av en enkelt kanal.

Velg kanalen som du ønsker å låse og velg • Lås. Trykk på OK for å fortsette.

Du vil bli spurt om å skrive inn PIN for foreldrekontroll. • Standard PIN er 0000. Skriv inn PIN.

Trykk • OK når ønsket kanal er merket for å låse/ låse opp kanalen. Låssymbolet vil vises ved siden

Trykk “• ” og “ ” for å velge kanalen som skal behandles. Trykk “ ” eller “ ” for å velge en funksjon på Kanallistemenyen.

Bruk • P+/P- for å bytte side opp eller ned. Trykk • BLÅ knapp for å vise ﬁ ltreringsvalg.

av valgte kanal.

Administrere stasjoner: Favoritter

Du kan opprette en liste med favorittprogrammer.

Klikk • MENU for å se hovedmenyen. Velg element på Kanalliste ved å bruke “

å se menyinnholdet.

” eller “ ”. Klikk OK for

Norsk - 86 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8603_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 86 28.09.2010 10:34:1028.09.2010 10:34:10

Page 88

Velg • Favoritter for å administrere favorittlisten. Bruk “ ”/“ ” og OK for å velge Favoritter.

Du kan velge ﬂ ere kanaler som favoritter, slik at kun • disse kanalene er tilgjengelige for navigering.

Velg en kanal ved å bruke “• ” eller “ ”. Trykk OK for å legge til valgte kanaler til favorittlisten. Trykk

OK igjen for å fjerne.

Knappfunksjoner

OK• : Legge til/Fjerne en stasjon. GUL• : Merke/Fjerne en kanal. GRØNN• : Merke/Fjerne alle kanaler. BLÅ• : Viser alternativer for ﬁ ltrering.

Administrere stasjoner: Sortere Kanalliste

Du kan velge hvilke sendere som skal listet opp i kanallisten. For å vise bestemte typer sendinger, må du bruke innstillingen Aktiv kanalliste.

Velg Aktiv kanalliste fra kanalliste-menyen ved å bruke

” eller “ ”-knappen. Trykk på OK for å fortsette.

“

Informasjonsfeltet gir deg ﬂ ere fakta om kanalen og programmene. Navnet på kanalen vises sammen med kanallistenummeret. Hint: Ikke alle kanalene sender

programdata. Hvis navnet og tiden for programmet ikke er tilgjengelige, vises informasjonsmeldingen uten innhold.

Hvis den valgte kanalen er låst, må du skrive inn den riktige koden med ﬁ re numre for å vise kanalen (standard kode er 0000). “Tast inn PIN” vises på skjermen i dette tilfellet:

Mediespiller ved bruk av Medialeser

Hvis USB-minnepinnen ikke gjenkjennes etter strømmen er skrudd av/på etter førstegangs installasjon, ta ut USB-enheten og slå TV-en av og på igjen. Plugg inn USB-enheten igjen.

Trykk “MENU” på fjernkontrollen og velg Medialeser ved å trykke “ Medialeser. Trykk på OK for å fortsette. Menyvalg for Medialeser vil vises.

Når du plugger i USB-enheter, vil Medialeserskjermbildet vises automatisk:

” eller “ ” for å vise vinduet for

Du kan spille av musikk, bilder og videoﬁ ler fra en tilkoblet USB-minnepinne. Bruk “ ” eller “ ” for å velge Videoﬁ lmer, Foto, Musikk, Opptaksbibliotek eller Innstillinger.

Du kan koble to USB-enheter til din TV. Hvis begge USB-enheter inkluderer musikk-, bilde- eller videoﬁ ler, vil USB-utvalg OSD vises på skjermen. Den første USB-enheten koblet til TV vil bli navngitt som USB

Du kan velge en sendingstype fra listen ved å bruke “ ” /“ ” og OK.

Drive1.

Informasjon på skjermen

Du kan trykke INFO for å vise informasjon på skjermen. Detaljer om stasjonen og gjeldene program vil vises på informasjonsmeldingen.

Velg en enhet ved å bruke “ ” eller “ ”-knappen og trykk OK.

Norsk - 87 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8703_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 87 28.09.2010 10:34:1028.09.2010 10:34:10

Page 89

Se Videoer via USB

Når du velger Video fra hovedmenyen, vil tilgjengelige videoﬁ ler bli ﬁ ltrert og listet opp på denne skjermen. Du kan bruke “ ” eller “ ” for å velge en videoﬁ l og trykke OK for å spille en video. Hvis du velger en undertekst og trykker OK, kan du velg eller fjerne valg av undertekstﬁ len. Følgende meny vil vises mens en videoﬁ l spilles av:

Spill ( knapp): Starter videoavspillingen. Stopp ( Pause ( Bakover ( Fremover ( Undertekster/Lyd (LANG): Stiller inn undertekst/

Audio. Hopp (GRØNN knapp): Hopper tilt id. Bruk

nummerknappene til å skrive inn ønsket tiden og trykk grønne knappen igjen for å fortsette.

Gul: Åpner korreksjonsmenyen for underteksttid

knapp): Stopper videoavspillingen. knapp): Pause i videoavspillingen.

knapp): Spoler bakover.

knapp): Spoler forover.

Hopp (Nummertast):Hopper til valgt ﬁ l ved hjelp av

talltastene.

OK: Viser valgt bilde i fullskjerm. Bildevisning (

bruker alle bildene.

GRØNN: viser bildene i miniatyrbilder. RØD: Sorterer ﬁ ler etter dato. GUL: Endre visningsstil. BLÅ: Bytt mellom musikk, foto, video og alle.

knapp): Starter bildefremvisning og

Alternativer for lysbildefremvisning

Pause ( knapp) : Stopper lysbildefremvisningen

midlertidig.

Fortsett ( Sløyfe/endring av rekkefølge (GRØNN knapp):

Trykk én gang for å aktivere Sløyfe. Trykk igjen for å aktivere både Sløyfe og endring av rekkefølge. Trykk en gang til for å aktivere kun endring av rekkefølge. Trykk igjen for å deaktivere alle. Du kan følge med på deaktiveringsfunksjonene med endring av ikonene.

Forrige/Neste (venstre/høyre-knappene): Hopper til forrige eller neste ﬁ l i bildevisningen.

Roter (Opp/ned knapper): Roterer bildet ved hjelp av opp/ned-knappene.

RETURN (Exit): Går tilbake til ﬁ llisten. INFO: viser programmer i detalj.

knapp) : Fortsetter bildefremvisningen.

Spille Musikk via USB

Når du velger Musikk fra hovedmenyen, vil tilgjengelige musikkﬁ ler bli ﬁ ltrert og listet opp på denne skjermen.

Trykk RETURN (Exit)-knappen for å gå tilbake til forrige meny.

Se Bilder via USB

Når du velger Bilder fra hovedmenyen, vil tilgjengelige bildeﬁ ler bli ﬁ ltrert og listet opp på denne skjermen.

Norsk - 88 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8803_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 88 28.09.2010 10:34:1128.09.2010 10:34:11

Page 90

Spill ( knapp): Spiller av alle medieﬁ lene og starter med den valgte først.

STOP ( Pause ( RØD: Sorterer ﬁ ler etter tittel, artist eller album. Sløyfe/endring av rekkefølge (GRØNN knapp):

Trykk en gang for å deaktivere Loop. Trykk en gang til for å deaktivere både Loop og tilfeldig rekkefølge. Trykk en gang til for å aktivere kun Tilfeldig rekkefølge. Trykk igjen for å aktivere alle. Du kan følge med på deaktiveringsfunksjonene med endring av ikonene.

Hopp (0..9 Nummerknapper): Hopper til valgte tid. Spill dette (OK-knapp): Spiller av valgt ﬁ l. Forrige/Neste (venstre/høyre-knappene): Hopper

til forrige eller neste ﬁ l som skal spilles.

GUL: Slår visningsstil. BLÅ: Endrer medietype.

knapp): Stanser avspillingen.

knapp): Pauser valgte avspilling.

Opptaksbibliotek

VIKTIG: For å se opptaksbibliotek må du først koble en USB-disk til din TV mens den er slått av. Du skal deretter skru på TV-en for å aktivere opptaksfunksjonen. Hvis ikke vil opptak ikke være tilgjengelig.

Hvis du vil vise listen over innspillinger, velg “Recordings Library” (“Opptaksbibliotek”) og trykk på OK-knappen. Opptaksbibliotek vil vises med tilgjengelige opptak.

GRØNN knapp (Rediger): Gjør endringer på det valgte opptaket.

BLÅ knapp (Sorter): Endrer rekkefølgen på opptakene. Du kan velge fra et bredt utvalg av sorteringsmuligheter,

OK-knapp: Aktiverer menyen Avspillingsmuligheter:

• Spill av fra start: Spiller av opptaket fra begynnelsen.

• Gjenoppta: Fortsetter opptakene

• Spill av fra forskyvning.: Spesifiserer et avspillingspunkt.

Merk: Visning av hovedmeny og menyelementer vill ikke være tilgjengelig under tilbakespillingen.

(Fortsett): Fortsetter opptakene

INFO (Detaljer): Viser de korte utvidete programmene

i detalj.

Innstillinger for mediabrowser

Du kan stille inn dine Medialeser-preferanser ved å bruke Innstillinger-dialogen. Klikk “ ” eller “ ” for å merke et element og bruk “ ” eller “ ” for å bekrefte.

Vis type: Stiller inn standard browsingsmodus. Musikk FF/FR-hastighet: Stiller inn hastighet for

framover/fremrykning. Intervall for lysbildefremvisning: Stiller inn

intervalltid for lysbilde. Vis undertekst: Stiller inn undertekstaktiverende

preferanse. Undertekst språk: Stiller inn foretrukket språk for

videoﬁ ler. Plassering av undertekst: Stiller inn plassering av

undertekst som opp eller ned. Fontstørrelse for undertekst: Stiller inn skriftstørrelse

for undertekst (maks. 54pt).

Alle opptakene oppbevares i en liste i opptaksbiblioteket.

RØD-knapp (Slett): sletter det valgte opptaket.

Norsk - 89 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 8903_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 89 28.09.2010 10:34:1128.09.2010 10:34:11

Page 91

Tidsskifteopptak

Klikk •

(PAUSE) mens du ser en sending for å bytte

til tidsskifte-modus. I tidsskiftemodus pauses programmet og samtidig •

stpilt inn til den tilkoblede USB-disken (*). Klikk (SPILL AV) knappen igjen for å se programmet som er pauset fra stopptidspunktet.

Tilbakesspillingen gjennomføres i x1 • tilbakespillingshastighet. Du vil se tidsskiftegapet mellom den riktige og det tidsskiftede programmet i infolinjen.

Bruk • fremover eller bakover på tidsskifteavspilling. Når tidsskifter er nådd vil tidsskiftemodus avsluttes og du vil kobles tilbake til å se vanlige sendinger.

Klikk •

(*) Varighet på samtidig tidsskifteopptak avhenger av diskstørrelse på din tilkoblede USB-disk, og deﬁ nert maks. tidsskifte i Konﬁ gurasjonsmenyen for Tidsskifte. Se avsnittet “Opptak” for mer informasjon om innstilling av maks. tidsskifte.

Merk: Bytte til en annen sender eller kilde; og visning av hovedmenyen er ikke tilgjengelig under tidsskifte.

Øyeblikkelig opptak

Klikk • program mens du ser på. Følgende melding vises på skjermen:

/ (FORRIGE/NESTE) for å gå

(STOP) for å avslutte tidsskiftemodus.

(OPPTAK) for å starte opptak av et

Klikk (STOP) for å avslutte tidsskiftemodus for å avbryte opptak. Følgende melding vil vises:

Velg Ja ved å bruke “ ” eller “ ” / OK for å avbryte opptak.

Merk: Bytte til en annen sender eller kilde; og visning av Media Browser er ikke tilgjengelig under opptaket.

Se innspilte programmer

I hovedmenyen, bruk “ ” eller “ ”-knappene for å velge Media Browser. I hovedmenyen, merk Opptaksbibliotek ved å bruke “ ” eller “ ” og klikk OK for å velge. Opptaksbibliotek vil vises.

Velg et opptak fra listen (hvis tidligere opptak) ved å bruke “ ” / “ ”-knappen. Klikk OK for å se Avspillingsvalg. Velg et alternativ ved å bruke “ ” / “

” eller OK-knappene.

Opptaks OSD vil deretter bli vist i en kort periode og • den gjeldende hendelsen vil bli spilt inn.

Du kan trykke • fjernkontrollen igjen for å spille inn den neste hendelsen på EPG. I dette tilfellet vil OSV vise det programmerte hendelsen for opptak.

(OPPTAKS)-knappen på

Norsk - 90 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9003_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 90 28.09.2010 10:34:1228.09.2010 10:34:12

Page 92

Tilgjengelige avspillingsvalg:

Spill av fra start: Spiller av opptaket fra • begynnelsen.

Gjenoppta: Fortsetter opptakene• Spill av fra forskyvning: Spesifiserer et •

avspillingspunkt.

Merk: Visning av hovedmeny og menyelementer vill ikke være tilgjengelig under tilbakespillingen.

Klikk

(STOPP) for å stoppe avspilling og gå tilbake

til opptaksbibliotek.

Sakte framover

Hvis du klikker programmer vil sakte fremoverfunksjonen være tilgjengelig. Du kan bruke forover. Hastigheten for sakte freover vil endres ved å klikke

(PAUSE) mens du ser innspilte

knappen til å gå sakte

knappen ﬂ ere ganger.

Endre bildestørrelse: Bildeformat

Det er mulig å se programmer i ulike bildeformater, • avhengig av sending mottatt.

Du kan endre bildesideforholdet til TV-en for å vise • bildet i forskjellige zoom-moduser.

Trykk • SCREEN gjentatte ganger for å endre bildestørrelse. Tilgjengelige zoom-moduser er oppført under.

Auto

Dersom det er et WSS-signal som viser bildesideforholdet i kringkastingssignalet eller i signalet fra eksternt utstyr, vil fjernsynsapparatet automatisk endre ZOOM-modus i henhold til WSS- signalet.

Dersom • AUTO-modien ikke fungerer riktig på grunn av dårlig WSS-signalkvalitet, eller når du vil endre ZOOM-innstillingen må du skifte til annen ZOOMmodi manuelt.

16:9

Denne strekker venstre og høyre side av et normalt bilde (4:3-bildesideforhold) for å fylle inn en bredskjerm.

Undertekst

Dette zoomer inn det brede bildet (16:9bildesideforhold) med undertekst til fullskjerm.

Merk: Du kan bytte til skjerm opp eller ned ved å trykke “ ” / “ ” mens bildezoom er valgt som panoramic, 14:9 zoom, kino eller undertekst.

14:9

Dette zoomer inn det brede bildet (14:9-bildesideforhold) til øvre og nedre grenser på skjermen.

14:9 Zoom

Dette alternativet zoomer til 14:9 bildet.

4:3

Bruk for å vise et normalt bilde (i 4:3-bildesideforhold), når dette er standard fasong.

For et 16:9-bildesideforhold hvor bildet har blitt • presset sammen til et normalt bilde (4:3), bruk 16:9- modus for å gjenopprette bildet til dets originale fasong.

Panoramic

Denne strekker venstre og høyre side av et normalt bilde (4:3-bildesideforhold) for å fylle inn skjermen uten å gjøre bildet unaturlig.

Norsk - 91 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9103_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 91 28.09.2010 10:34:1228.09.2010 10:34:12

Page 93

Toppen og bunnen av bildet beskjæres litt.

Kino

Dette zoomer inn det brede bildet (16:9bildesideforhold) til fullskjerm.

Konﬁ gurere bildeinnstillinger

Du kan bruke ulike bildeinnstillinger i detalj.

Trykk MENU-knappen og velg Bilde-ikonet ved å bruke “ menyen Bildeinnstillinger.

Bruke menyelementer for Bildeinnstillinger

Menyelementer for Bildeinnstillinger

Modus: Du kan stille inn det riktige modusvalget

til dine behov. Bildemodus kan stilles inn til et av følgende valg: Kino ,Spill , Dynamisk og Naturlig .

Kontrast: Stiller inn verdier for lyshet og mørkhet på skjermen.

” eller “ ”-knappen. Trykk OK for å vise

Trykk “• ” eller “ ” for å merke et menyelement.

” eller “ ” for å stille inn et element.

Bruk “• Trykk på • menyknappen for å avslutte.

Norsk - 92 -

Lysstyrke: Stiller inn klarhetsverdiene på skjermen. Skarphet: Stiller inn verdiene for skarphet for

objektene vist på skjermen.

Farge: Stiller inn fargeverdier, justerer fargene. Fargeendringen: Justerer inn ønsket fargetone. Nyanse (kun NTSC): Justerer fargeverdiene. Fargetemperatur: Stiller inn ønsket fargetone.

Velger du Kjølig, vil de hvite fargene få en blå fremtoning.

For vanlige farger, velg Normal. Velger du Varm, vil de hvite fargene få en rød

fremtoning.

Støyreduksjon: Hvis kringkastingssignalet er svakt og det er støy på bildet, kan du bruke innstillingen Støyreduksjon for å redusere støynivået. Støyreduksjon kan stilles inn til et av følgende valg:

lav, medium, høy eller av. Movie Sense : Trykk “

Movie Sense. Bruk “ ” eller “ ” for å stille inn Movie Sense Lav, Medium, Høy eller Av. Når Movie Sense er aktiv, vil den optimalisere videoinstillingene på TVen for bilder med bevegelse, slik at man får bedre kvalitet og lesbarhet.

Når Movie Sense er satt til Lav, Med eller Høy vil demoalternativ for Movie Sense være tilgjengelig. Dersom en av disse alternativene velges og dersom du trykker OK, vil demomodus starte. Når demonstrasjonen foregår, vil skjermen være delt i to. Én del viser Movie Sense-aktiviteten og den andre viser ﬁ lmen med vanlige innstillinger for TV- skjermen.

Spillmodus: Hvis Spillmodus er satt til På, vil spesifikke spillmodusinnstillinger lastes, som er optimalisert for bedre videokvalitet.

Merk: Når Spillmodus er på, vil noen av elementene i menyen Bildeinnstillinger ikke kunne stilles inn.

Bildezoom:Stiller bildestørrelsen til Auto, 16:9, Undertekst, 14:9, 14:9 Zoom, 4:3, Panoramic eller Kino.

Nullstille: Tilbakestiller bildeinnstillinger til fabrikkinnstillinger.

I VGA (PC)-modus vil noen elementer i Bildemenyen være utilgjengelige. Istedet vil VGA-modusinnstillinger bli lagt til Bildeinnstillinger når du er i PC-modus.

” / “ ”-knappen for å velge

PC bildeinnstillinger

For å justere PC-bildeelementer, gjør følgende: Trykk “

Bildemenyen vises på skjermen.

Kontrast, Lysstyrke, Farge, Fargetemperatur og Bildezoom innstillingene i denne menyen er identiske

med innstillingene som er deﬁ nert i menyen TV-bildet under “Hovedmenyen System”.

” eller “ ”-knappen for å velge Bilde-ikonet.

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9203_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 92 28.09.2010 10:34:1328.09.2010 10:34:13

Page 94

Lyd, Innstillinger og Kilde innstillingene er identiske med innstillingene som er deﬁ nert under “Hovedmenyen System”.

PC-posisjon: Velg dette for å vise PC-posisjon.

Autoposisjon: Optimaliserer automatisk skjermen. Trykk OK for å optimalisere.

Hor. posisjon: Dette elementet dytter bildet horisontalt

til høyre eller venstre side av skjermen. Vert. posisjon: Dette elementet dytter bildet vertikalt

mot toppen eller bunnen av skjermen. Klokkefrekvens: Punktklokkefrekvensen retter

opp forstyrrelser som vises som vertikale bånd i presentasjoner med mange prikker, som regneark eller paragrafer, eller tekst i mindre skrifttype.

Fase: Avhengig av oppløsningen og fremløpsfrekvensen du har satt TV-en til, kan det hende du ser et tåkete eller prangende bilde på skjermen. Hvis dette er tilfelle, kan du bruke dette elementet for å få et rent bilde ved hjelp av prøving og feiling.

Konﬁ gurere lydinnstillinger

Lydinnstillinger kan konﬁ gureres i henhold til dine personlige preferanser.

Trykk MENU og velg det Lyd ikonet ved å bruke “ “ ”. Trykk OK for å vise menyen Lydinnstillinger.

” eller

Menyelementer for Lydinnstillinger

Volum: Justerer volumnivå. Equaliser: Trykk OK for å vise undermenyen

Equaliser.

I Equalizer-menyen kan modus endres til Musikk, Film, Tale, Flat, Klassisk og Bruker. Trykk på MENU for å gå til forrige meny.

Merk: Innstillingene for Equalizer-menyen kan kun endres når Equalizer-modus er satt til Bruker.

Balanse: Denne innstillingen brukes for å stille balansen mellom venstre og høyre høyttaler.

Hodetelefon: Stiller inn hodetelefonvolum. Lydmodus: Du kan velge MONO, STEREO, DUAL-I

eller DUAL-II bare dersom den valgte kanalen støtter dette.

AVL : Automatisk Volumkontroll (AVL) stiller inn lyden slik at den oppnår et balansert nivå fra program til program. (Lydnivået på for eksempel reklamer pleier ofte å være høyere enn programmer).

Dynamisk bass: Dynamisk bass brukes for å øke basseffekten på fjernsynet.

SRS TruSurr HD:Velg SRS TruSurr HD ved å trykke

” eller “ ” Trykk “ ” eller “ ” for å slå SRS TruSurr

“ HD av og på.

Merk: Hvis du stiller inn SRS TruSurr HD som På, vil enkelte funksjoner i Lydmenyen være utilgjengelige

Digital ut: Stiller inn digital lydtype ut.

Bruke menyelementer for Lydinnstillinger

Trykk “• ” eller “ ” for å merke et menyelement.

” eller “ ” for å stille inn et element.

Bruk “• Trykk på • menyknappen for å avslutte.

Norsk - 93 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9303_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 93 28.09.2010 10:34:1328.09.2010 10:34:13

Page 95

Konﬁ gurer dine TV- innstillinger

Detaljerte innstillinger kan konﬁ gureres i henhold til dine personlige preferanser.

Trykk MENU-knappen og velg Innstillinger-ikonet ved å bruke “ menyen Innstillinger.

Bruke Innstillingermenyen

Trykk “• ” eller “ ” for å merke et menyelement. Trykk • OK for å velge et element. Trykk på • menyknappen for å avslutte.

Stille inn menyelementer

Conditional Access: Kontrollerer betingede

tilgangsmoduler når tilgjengelig.

Språk: Konﬁ gurerer språkinnstillinger. Barnesikring: Konﬁ gurerer foreldreinnstillinger. Timere: Stiller inn timere for valgte programmer. Dato/Tid: Stiller inn dato og tid. Kilder: Aktiverer eller deaktiverer valgte kildevalg. Andre innstillinger: Viser andre innstillinger for

TV-apparatet.

Bruke en betinget tilgangs-modul

VIKTIG: Sett i eller fjern CI-modulen kun når TV-en er SLÅTT AV.

For å kunne se bestemte digitale kanaler, kan en • betinget tilgangsmodul (CAM) være nødvendig. Denne modulen må settes inn i CI-sporet på din TV.

Skaff Tilgangsmodulen (CAM) og Kodekortet ved å • abonnere på en kabeltjeneste, og installer dette på TV-apparatet etter følgende prosedyre.

Sett inn CAM, og deretter Kodekortet i sporet på • terminaldekslet på baksiden av apparatet.

” eller “ ”-knappen. Trykk OK for å vise

CAM må settes i korrekt, det er umulig å sette den • feil vei. CAM-en eller TV-apparat kan skades hvis du tvinger CAM-en på plass.

Koble TV-apparatet til strømmen, slå det på, og vent deretter i noen minutter til kortet blir aktivert.

Når ingen modul er satt inn, vises meldingen “• Ingen grensesnittmodul funnet” på skjermen.

Se modulens brukermanual for detaljer om • innstilling.

Vise Betinget adgangsmeny (*)

(*) Disse menyinnstillingen kan endres avhengig av leverandøren.

Trykk MENU-knappen og velg det Innstillinger ikonet ved å bruke “ vise menyen Innstillinger. Bruk “ ” eller “ ” for for å merke Conditional Access og trykk OK for å se menyelementer.

” eller “ ”-knappen. Trykk OK for å

Konﬁ gurere språkpreferanser

Du kan endre TVens språkinnstillinger ved bruk av denne menyen.

Trykk MENU-knappen og velg det Innstillinger ikonet ved å bruke “ menyen Innstillinger. Bruk “ ” eller “ ” for å merke Språk og trykk OK for å fortsette:

Bruk “ ” eller “ ” for å stille inn et element. Innstillinger lagres automatisk.

System: viser systemspråket.

Foretrukket

Disse innstillingene vil bli brukt dersom de er tilgjengelige. Hvis ikke vil gjeldende innstillinger bli brukt.

Audio• : Stiller inn foretrukket lydspråk. Undertekst• : Stiller inn språk på undertekster. Det

valgte språket vil vises for undertitler.

Teletekst• : Stiller inn språk for tekst-tv. Guide• : Stiller foretrukket Guide-språk.

” eller “ ”-knappen. Trykk OK for å vise

Norsk - 94 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9403_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 94 28.09.2010 10:34:1428.09.2010 10:34:14

Page 96

Gjeldende (*)

(*) Disse innstillingen kan endres kun hvis senderen er støttet. Hvis ikke vil innstillinger ikke være mulig å endre.

Audio• : Endrer lydspråk for gjeldende kanal. Undertekst• : Endrer undertekstspråk for gjeldende

kanal.

Merk: Hvis landvalget er satt til Danmark, Sverige, Norge eller Finland, vil språkmenyen fungere slik som beskrives under:

Språkinnstillinger

I konﬁ gurasjonsmenyen merker du Språkinnstillingene ved å trykke “ ” eller “ ”. Trykk OK og undermenyen til Språkinnstillinger vises på skjermen:

” eller “ ” for å merke menyelementet som

Bruk “ skal innstilles og trykk deretter “ ” eller “ ” for å stille inn.

Merknader:

Systemspråket bestemmer skjermmenysystemet.• Lydspråket brukes for å velge lydsporet på en •

kanal. Primærinnstillingene er første prioritet når ﬂ ere •

alternativer er tilgjengelige på en sending. Sekundærinnstillingene er alternativet når førstevalget ikke er tilgjengelig.

Foreldrekontroll

For å forhindre at at enkelte programmer kan ses, kan kanaler og menyer låses ved bruk av et system for foreldrekontroll.

Denne funksjonen aktiverer eller deaktiverer menybeskyttelsessystemet og lar deg endre PINkoden.

Trykk MENU-knappen og velg det Innstillinger ikonet ved å bruke “ menyen Innstillinger. Bruk “ ” eller “ ” for å merke Barnesikring og trykk OK for å fortsette:

” eller “ ”-knappen. Trykk OK for å vise

For å vise menyvalg for foreldrelås må PIN legges inn. Standard PIN fra fabrikk er 0000. Etter koding av riktig PIN vil menyen for foreldreinnstillinger vises:

Foreldrekontroll-innstillinger Menyfunksjon (*)

Velg et element ved å bruke “•

” eller “ ” for å stille inn et element.

Bruk “• Trykk• OK for å vise ﬂ ere valg.

(*) Hvis du setter alternativet Land som Storbritannia i første gang installasjonen, vil ikke Voksenlås og Barnelås-alternativene være synlig. Denne innstillingen er bare tilgjengelig for EU-land.

Menylås: Innstilling av menylås aktiverer eller deaktiverer menytilgangen. Du kan deaktivere tilgang til installasjonsmenyen eller til hele menysystemet.

Alterssperre: Når innstilt, henter dette valget aldersgrenser fra sendingen og hvis dette modenhetsnivåer er deaktivert, vil adgang til sendingen deaktiveres.

Barnesikring: Når Barnesikring er valgt, vil det kun være mulig å betjene TV-apparatet ved hjelp av fjernkontroll. I så fall vil ingen av knappene på apparatet virke, bortsett fra Standby/On-knappen. Når Barnesikring er aktivert vil du kunne slå TVen til Standby med Standby/On-knappen. For å slå på TV-apparatet igjen må du ha fjernkontrollen. Dersom en av disse knappene trykkes inn, vil meldingen Barnelås PÅ vises på skjermen når menyskjermen ikke er synlig.

Still inn PIN: Deﬁ nerer en ny PIN. Bruk nummertastene for å skrive inn en ny PIN. Du vil måtte legge inn ny PIN to ganger for veriﬁ kasjon.

VIKTIG: PIN-koden fra fabrikk er 0000. Hvis du endrer PIN-koden, forsikre deg om at du skriver koden ned og oppbevarer den på et trygt sted.

” eller “ ”.

Norsk - 95 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9503_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 95 28.09.2010 10:34:1428.09.2010 10:34:14

Page 97

Timere

Hvis du vil vise menyen Timere, trykk MENU-knappen og velg Innstillinger-ikonet ved å bruke “ ” eller “ ” knappen. Trykk OK-knappen for å vise Innstillingermenyen. Bruk “ ” eller “ ” knappen for å markere Timere og trykk OK for å fortsette:

Stille inn dvaletimer

Denne innstillingen er brukt for å stille TV-en til å slå seg av etter en bestemt tid.

Merk Dvaletimer ved å bruke “• Trykk “•

kan programmeres mellom Av og 2,00 timer (120 minutter) i trinn på 30 minutter.

” eller “ ” for å stille inn. Tidsbryteren

Stille inn programtimere

Du kan stille inn programtimere for et bestemt program ved å bruke denne funksjonen.

Trykk “ Programtimer funksjonstaster vil vises på skjermen.

” for å stille inn timere på en hendelse.

Legge til en timer

Trykk • GUL knapp på fjernkontrollen for å legge til en timer. Følgende meny vises på skjermen:

Nettverkstype: Denne funksjonen er er det ikke mulig å stille inn.

Timertype: Du kan velge timertype som Opptak eller Timer.

Kanal: Endrer kanal ved bruk av “ ” eller “ ”. Opptakstype: Dette elementet er ikke mulig å stille

inn. Dato: Skriv inn en dato ved bruk av

nummertastene. Start: Skriv inn en starttid ved bruk av

nummertastene. Slutt: Skriv inn en sluttid ved bruk av

nummertastene.

Varighet: Viser varighet mellom start- og sluttid. Modus: Stiller inn en timer for å gjenta enten én

gang, daglig eller ukentlig. Bruk “ velge et valg.

Endre/Slette: Setter endre/slette-tillatelse. Avspilling: Setter avspillingen tillatelse og

foreldrekontroll-innstillinger.

Trykk GRØNN knapp for å lagre timer. Klikke RØD • knapp for å avbryte.

Redigere en timer

Velg den timeren du vil redigere ved å trykke “• ” eller “ ”.

Trykk • GRØNN knapp. Skjermen Rediger timer vil vises.

” eller “ ”.

” eller “ ” for å

Norsk - 96 -

Når du er ferdig, trykk på • GRØNN knapp for å lagre. Du kan trykke MENU for å avbryte.

Slette en timer

Velg den timeren du vil slette ved å trykke “• ” eller “ ”.

Trykk • RØD knapp. Velg • Ja ved å bruke “

Velg NEI for å avbryte.

” eller “ ” for å slette timeren.

Opptakskonﬁ gurasjon

Velg Opptakskonﬁ gurasjon i Oppsettsmenyen for å konﬁ gurere opptaksinnstillinger. Følgende meny er vist for opptakskonﬁ gurasjon.

Følgende valg er tilgjengelige for justeringer:

Start tidlig (*)

Du kan stlle inn opptakstimeren til å starte tidligere ved å bruke denne innstillingen.

(*) Bare tilgjengelig for EU-land.

Slutt sent (*)

Du kan stlle inn opptakstimeren til å starte senere ved å bruke denne innstillingen.

(*) Bare tilgjengelig for EU-land.

Maks tidsskifte

Denne innstillingen lar deg stile inn maksimum tid tillatt for tidsskifte. Varighetsvalgene er omtrentelige og kan endres tilsvarende avhengig av sendingen mottatt.

Formater disk

VIKTIG: Merk at ALL datalagret på USB-disken vil gå tapt og deretter vil diskformatet bli konvertert til FAT32 hvis du aktivere denne funksjonen.

•Hvis du ønsker å slette alle ﬁ ler på den tilkoblede USB-disken eller minnepinnen kan du bruker Formater disk-valget..

• Hvis USB-disken din ikke fungerer skikkelig kan du prøve å formatere USB-disken. I de ﬂ este tilfeller vil det å formatere USB-disken gjenopprette vanlig bruk, likevel vil ALL data gå tapt på USB-disken.

• Klikk OK knappen mens Formater disk-valget er merket. En meny vil vises på skjermen og be deg om å oppgi en pin-kode. Hvis du ikke har endret pin-koden er fabrikkstandard 0000. Etter at du har oppgitt pin, vil en popupmeny vises på skjermen, for å bekrefte

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9603_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 96 28.09.2010 10:34:1528.09.2010 10:34:15

Page 98

at harddisken skal formateres, velg JA og klikk OK for å formatere harddisken. Velg NEI og klikk OK for å avbryte. Påse at du tar sikkerhetskopi av viktige opptak for du formateree USB-disken.

Harddiskinfo

Merk Harddisk-info ved å bruke “ og klikk OK for å se detaljer om USB-disken. USB diskinformasjon vil vises.

” eller “ ”.knappen

Konﬁ gurere dato/tids-innstilinger

Velg Dato/Tid i menyen Innstillinger for å konﬁ gurere Dato/Tid-innstillinger. Trykk OK-knappen.

Bruk “• ” eller “ ”-knappene for å markere Dato/

Tid.

Dato, Tid, Innstilling av tid og Tidssone-innstillingen vil bli tilgjengelige.

” eller “ ” knapper for å markere Innstilling

Bruk “ av tid-modus. Innstilling av tid-modus settes ved hjelp av “ ” eller “ ” knapper. Den kan settes til AUTO eller MANUAL.

Når AUTO velges, vil Dato/Tid og Tidssone alternativene ikke være tilgjengelige til å settes. Hvis MANUAL alternativet er valgt som Tidssone, kan de endres.

• Ved å trykke på “ tidssone.

” eller “ ” knappene for å endre Time Zone

Bruk “ mellom GMT-12 eller GMT+12. Dato/Tid på toppen av menylisten vil da endres i henhold til valgt tidssone.

Endringer lagres automatisk. Trykk • MENU for å avslutte.

” eller “ ” knappene velges

Konﬁ gurere kildeinnstillinger

Du kan aktivere eller deaktivere valgte kildevalg. TVen vil ikke slå seg over til deaktiverte kilder når SOURCE- knappen trykkes inn.

Velg • Kilder i Innstillingermenyen og trykk OK. Trykk “• Bruk “•

valgte kilde. Endringer lagres automatisk.

Konﬁ gurere andre innstillinger

For å vise generelle konﬁ gurasjonspreferanser, velg

Andre innstillinger i Innstillingermenyen og trykk OK.

” eller “ ” for å velge en kilde.

” eller “ ” for å aktivere eller deaktivere

Bruk

Bruk “• ” eller “ ” for å velge et element.

” eller “ ” for å stille inn et valg.

Bruk “• Trykk• OK for å vise en undermeny.

OSD-tidsavbrudd: Endrer tidsavbrudd for menyskjermer.

Skanne krypterte: Når denne innstillingen er på, vil det også søkes etter de kodede kanalene. Hvis søket stilles inn til Av, søkes det ikke etter kodede kanaler under automatisk eller manuelt søk.

Norsk - 97 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9703_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 97 28.09.2010 10:34:1528.09.2010 10:34:15

Page 99

Bakgrunnslys (valgfritt): Denne innstillingen styrer bakgrunnsbelysningen og den kan settes til Maksimum, Minimum, Medium og Miljø Mode (valgfritt).

Strømsparingsmodus: Bruk “ for å velge strømsparingsmodus. Trykk “ ” eller “

” -knappen for å sette strømsparingsmodus På

eller Av. Se delen “Miljøinformasjon” i denne håndboken for

mer informasjon om strømsparingsmodus.

Merk: Bakgrunnslys-funksjonen vil være usynlig hvis strømsparemodus er satt til på.

Blå bakgrunn: Aktiverer eller deaktiverer blå bakgrunn når signalet er svakt eller fraværende.

Oppgradering av programvare: Bruk denne innstillingen for å sikre at TV-en din alltid er oppdatert med den nyeste informasjonen. For å sikre riktig funksjon, vennligst sikre at TVen er stilt i standbymodus.

Du kan aktivere eller deaktivere automatisk oppgradering ved å stille inn valget Automatisk søking.

Du kan manuelt søke etter ny programvare ved å velge Søk etter oppgradering.

Hørselshemmet: Hvis kanalen aktiverer et eller annet spesielt signal som gjelder lyd, kan du sette innstillingen på for å motta slike signaler.

Audiobeskrivelse: Lydbeskrivelsen viser til ekstra lydspor for blinde og synshemmede seere av visuelle medier, inkludert fjernsyn og ﬁ lmer. Den beskrivende fortelleren snakker gjennom presentasjonen ved å beskrive hva som skjer på skjermen i de naturlige lydpausene (og noen gang i løpet av samtaler, hvis det er nødvendig). Du kan bruke denne funksjonen bare hvis kringkasteren støtter dette ekstra fortellersporet.

Auto TV AV: Du kan stille inn et tidsavbrudd-intervall for Auto Av-funksjonen. Når tidsintervallet er slutt, TVen ikke er brukt innen valgt tid, vil TV-en slås av.

Krngkstngstp. (valgfritt): Når du stiller inn ønsket signaltype med “ relaterte kanaloversiketen. Hvis den relaterte kilden ikke inneholder noen lagrede kanaler, vil meldingen “Ingen kanaler for denne typen har blitt funnet.” vises på skjermen.

Standby-søking (valgfritt): Bruk “ velge Hvilemodussøk og trykk deretter “ ” eller “ ” for å stille denne innstillingen inn til På eller Av. Hvis du endrer Hvilemodussøk til Av, vil denne funksjonen

” eller “ ” knappen, viser TVen den

” eller “ ” -knappen

” eller “ ” for å

Norsk - 98 -

være utilgjengelig. For å bruke Hvilemodussøk må man kontrollere at man velger Hvilemodussøk som På.

Andre funksjoner

Slik viser du TV-informasjon: Programnummer,

Programnavn, Lydindikator, tid, tekst-TV, Kanal type og Oppløsning-informasjon vises på skjermen når et nytt program blir lagt inn, eller “INFO” knappen blir trykket.

Dempefunksjon: Trykk “ Dempe-symbolet vises øverst på skjermen. For å avbryte demping har du to alternativer; det første er å trykke “ ”, det andre er å skru opp volumet.

Valg av bildemodus: Ved å trykke PRESETS- knappen, kan du endre innstillinger for Bildemodus i henhold til dine egne seerbehov. Tilgjengelige alternativer er Dynamisk, Kino, Naturlig og Spill.

Slik viser du underteksten: Du kan aktivere teksting ved å trykke på SUBTITLE-knappen på fjernkontrollen. Trykk SUBTITLE-knappen igjen for å deaktivere tekstfunksjonen.

Hvis “Undertekst” er På, når man trykker på “ ”-knappen, vil følgende advarselen vises på skjermen (** bare for Storbritannia)

” for å slå av lyden.

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9803_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 98 28.09.2010 10:34:1628.09.2010 10:34:16

Page 100

Tekst-TV

Tekst-TV-systemet overfører informasjon som nyheter, sport og vær til TV-en din. Merk at hvis signalet degraderes, for eksempel i dårlige/ugunstige værforhold, kan noe tekstfeil forekomme, eller teletekst-modus kan bli avbrutt.

Funksjonsknappene i tekst-TV er beskrevet under:

” Tekst-TV / Miks : Trykk én gang for å aktivere

“

tekst-TV. Trykk igjen for å plassere tekst-TV skjermen over programmet (miks). Trykke igjen for å avslutte tekst-TV modus.

“RETURN” - Indeks: Velger indekssiden for tekstTV.

“INFO”Vis: Viser skjult informasjon (f.eks. spilløsninger).

“OK” Hold: Holder en tekstside når det passer seg. Trykk én gang til for å gå videre.

”/“ ” Delsider : Velger tilleggssider hvis tilgjengelig

“ når tekst-TV er aktivert.

P+ / P- og siffer (0-9): Trykk for å velge en side.

Merk: De ﬂ este Tv-stasjoner bruker kode 100 til indeksside.

Fargede knapper (RØD/GRØNN/GUL/BLÅ)

TV-en din støtter både FASTEXT- og TOPtekst- systemene. Når disse systemene er tilgjengelige, vil sidene deles opp i grupper eller emner. Når FASTEXT

-systemet er tilgjengelig, vil deler av en tekst-TV-side fargekodes, og kan velges ved å trykke på de fargede knappene. Trykk på en farget knapp som tilsvarer det du vil lese. Fargeskriften dukker så opp, og viser deg hvilke fargede knapper som skal brukes når TOPtekst-sendingen er gjeldende. Trykk på “ ” eller “ ” for å be om den neste eller forrige siden.

Tips

Ta vare på skjermen: Rengjør skjermen med en lett

fuktet, myk klut. Ikke bruk etsende væsker, da de kan skade TV-skjermens belegg. For egen sikkerhet, dra ut kontakten mens du rengjør apparatet. Når du ﬂ ytter TV-en, hold den godt under underdelen.

Innbrenning: Vær oppmerksom på at reﬂ ekser kan oppstå når det vises en vedvarende bilde. LCD TV-ens vedvarende bilde kan forsvinne etter kort tid. Prøv å skru av TV-en en stund.

For å unngå innbrenning, ikke la TV-en vise stillbilder i lengre perioder.

Ikke strøm: Hvis du ikke får strøm til TV-en, kontroller at kabelen sitter godt fast i stikkontakten.

Dårlig bilde: Har du valgt riktig TV-system? Er TVapparatet eller husantennen plassert for nærme neonlys, lydutstyr uten jording, etc.? Fjell eller høye bygninger kan forårsake dobbelt bilde eller “spøkelsesbilder”. Noen ganger kan bildekvaliteten forbedres ved å endre retning på antennen. Er bildet eller tekst-TV ugjenkjennelig? Sjekk om du har lagt inn riktig frekvens. Vennligst still om kanalene. Bildekvaliteten kan bli dårligere når to tilleggsapparater er koblet til TV-en samtidig. I slike tilfeller bør du koble fra ett av tilleggsapparatene.

Manglende bilde: Sitter antennen ordentlig i? Er pluggene koblet korrekt til antennekontakten? Er antennekabelen skadet? Bruker du riktige plugger for å koble til antennen? Dersom du er i tvil, ta kontakt med leverandøren. Manglende bilde betyr at TV-en ikke mottar signaler. Har du trykket på riktige taster på fjernkontrollen? Forsøk én gang til. Sørg også for at du har valgt korrekt inngangskilde.

Lyd: Ingen lyd høres. Trykket du på knappen og avbrøt lyden Er balansen innstilt på kun ett av punktene? Se

Lydmenyen. Fjernkontroll: TV-en reagerer ikke lenger på

fjernkontrollen. Batteriene kan være utladet. Du kan fremdeles bruke knappene på TV.

Inngangskilder: Hvis du ikke kan velge en inngangskilde, er det mulig at du ikke har noen enheter koblet til. Kontroller AV-kablene og kontaktene hvis du har prøvd å koble til en enhet.

Opptak utilgjengelig: For å ta opp et program må du først koble en USB-disk til din TV mens den er slått av. Du skal deretter skru på TV-en for å aktivere opptaksfunksjonen. Hvis ikke vil opptak ikke være tilgjengelig. Hvis du ikke kan ta opp kan du prøve å slå av TV-en og deretter sette inn USB-enheten på nytt mens TV-en er slått av.

USB er for langsom: Vis meldingen “USB er for sen” vises på skjermen ved start av et opptak, prøv å start opptaket på nytt. Hvis du fremdeles får samme feil er det mulig at din USB-disk ikke tilfredstiller hastighetskravene. Prøv å koble til en annen USBdisk.

? Lyd kommer kun fra én av høyttalerne.

Norsk - 99 -

03_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 9903_MB61_[NO]_5110UK_PVR_DVB-TC_PLATINIUM4_55990LED_100Hz_(power save mode)_10069693_50175276.indd 99 28.09.2010 10:34:1628.09.2010 10:34:16
