GH-120, GH-200, GH-300,

GH-202, GH-252

Instruction manual GH series

Содержание

Основная операция

1. Введение ......................................................................................................................... 3

1.1. О данном руководстве ............................................................................................... 3

1.2. Характеристика весов ............................................................................................... 3

1.3. Соответствие ............................................................................................................... 4

2. Комплектность поставки ............................................................................................... 4

Область применения весов ......................................................................................... 4

3. Распаковка весов ........................................................................................................... 5

3.1. Установка весов .......................................................................................................... 7

4. Меры предосторожности .............................................................................................. 6

4.1. Перед началом работы ............................................................................................. 6

4.2. В процессе работы ................................................................................................... 7

4.3. После завершения работы ....................................................................................... 8

4.4. Источник питания ....................................................................................................... 8

5. Символы дисплея и работа с клавиатурой ................................................................ 9

6. Единицы измерения массы ........................................................................................ 10

6.1. Единицы измерения ................................................................................................. 10

6.2. Изменение единиц измерения ............................................................................. 11

7. Взвешивание ................................................................................................................. 12

7.1. Основная операция (режим взвешивания в граммах) ....................................... 13

7.2. Двойной диапазон .................................................................................................... 13

7.3. Режим счета предметов (PCS) ............................................................................... 15

7.4. Режим вычисления процентов (%) ........................................................................ 17

Настройка на внешние условия

8. Настройка отклика ....................................................................................................... 17

8.1. Автоматическая настройка отклика ..................................................................... 17

8.2. Ручная настройка отклика ...................................................................................... 18

9. Калибровка .................................................................................................................... 19

9.1. Калибровочная группа ............................................................................................. 19

9.2. Автоматическая самокалибровка .......................................................................... 20

9.3. Калибровка с помощью одной клавиши ............................................................... 20

9.4. Калибровочный тест с использованием внутренней гири ................................. 21

9.5. Калибровка с использованием внешней гири ..................................................... 22

9.6. Калибровочный тест с использованием внешней гири ...................................... 24

9.7. Корректировка массы внутренней калибровочной гири .................................... 24

Функции

10. Переключатель функций и инициализация ............................................................. 25

10.1. Разрешение или запрет ........................................................................................... 25

10.2. Инициализация весов .............................................................................................. 26

11. Таблица функций ............................................................................................. 27

11.1. Структура и порядок таблицы функций ................................................................ 28

11.2. Клавиши и дисплей .................................................................................................. 30

11.3. Описание класса "Внешние условия. Дисплей" .................................................. 32

11.4. Описание параметра "Режим вывода данных" ................................................... 33

11.5. Описание параметра "Формат данных" ................................................................ 34

11.6. Примеры форматов данных ................................................................................... 36

11.7. Функция часов и календаря .................................................................................... 39

12. Идентификационный номер (ID) и отчет в формате GLP ..................................... 41

12.1. Установка идентификационного номера .............................................................. 41

12.2. Отчет в формате GLP .............................................................................................. 42

13. Запоминание данных .................................................................................................. 46

13.1. Рекомендации к использованию функции памяти .............................................. 47

13.2. Запоминание результатов взвешивания .............................................................. 48

13.3. Запоминание данных калибровки и калибровочного теста .............................. 51

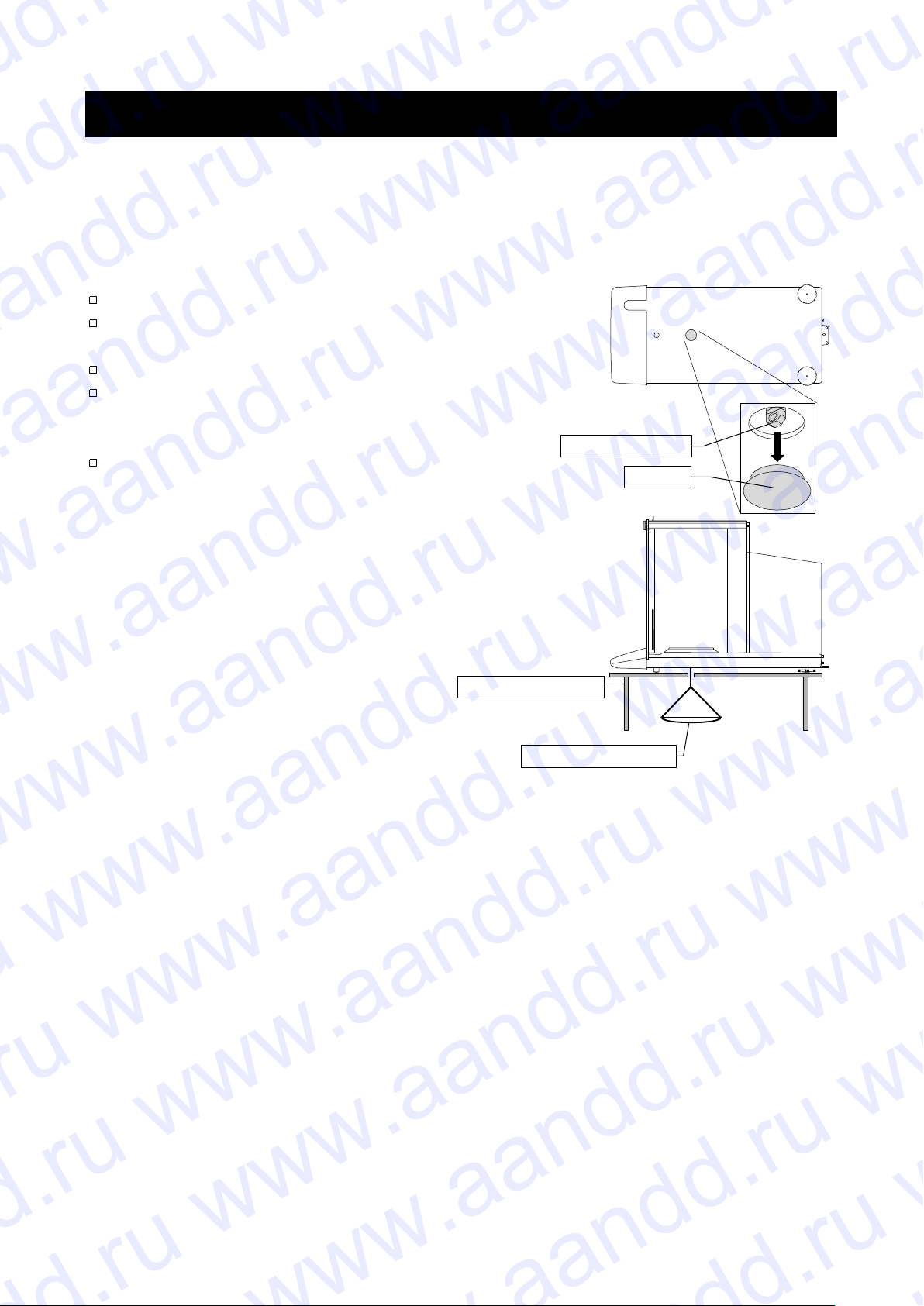

14. Поддонный крюк ........................................................................................................... 51

15. Измерение плотности .................................................................................................. 53

Интерфейс и подключение к периферийному оборудованию

16. Стандартный интерфейс ввода / вывода ................................................................. 56

16.1. Интерфейс RS-232C ................................................................................................ 56

16.2. Подключение к периферийному оборудованию ................................................. 57

16.3. Команды ..................................................................................................................... 58

Обслуживание

17. Обслуживание .............................................................................................................. 62

16.1. Уход за весами .......................................................................................................... 63

16.2. Коды ошибок ............................................................................................................. 62

16.3. Индикатор автоматической самокалибровки ...................................................... 64

16.4. Проверка работы весов и внешних условий........................................................ 66

16.5. Обращение по поводу ремонта ............................................................................. 66

18. Хранение и утилизация ............................................................................................... 67

19. Ссылка на методику поверки ..................................................................................... 67

20. Основные технические характеристики ................................................................... 67

21. Спецификация от производителя.............................................................................. 69

21.1. Габаритные размеры ............................................................................................... 70

21.2. Опции и периферийное оборудование ................................................................. 71

22. Термины и определения ............................................................................................. 72

1. Введение

В данном руководстве описываются принципы работы весов серии GH и даются рекомендации по улучшению результатов их работы. Внимательно прочтите это руководство и имейте его под рукой для последующих обращений.

1.1. О данном руководстве

Настоящее руководство состоит из пяти частей:

Основная операция ............... Меры предосторожности, устройство весов и основная

процедура взвешивания.

Настройка на внешние условия

Функции ..................................... Различные функции весов.

Серийный интерфейс RS-232C

Регулировка отклика (стабилизации) при возможном наличии вибрации или сквозняков, способы обеспечения точного взвешивания при колебаниях внешней температуры, калибровка и калибровочные тесты.

Серийный интерфейс, который позволяет выполнить подключение к ПК с целью последующей обработки результатов взвешивания, а также для управления весами. Серийный интерфейс позволяет также подключить весы к принтеру

Обслуживание ........................ Порядок обслуживания весов, коды ошибок, устранение

неисправностей, спецификация и опции.

1.2. Характеристика весов

Автоматическая самокалибровка с использованием внутренней гири – позволяет

адаптироваться к изменениям температуры.

Настройка отклика – позволяет автоматически адаптироваться к сквознякам и/или

вибрации.

Функция запоминания данных – сохраняет в памяти результаты взвешивания и

данные калибровки. При запоминании только результатов взвешивания весы могут хранить в памяти до 200 значений. Имеется режим интервальной памяти, предназначенный для периодического запоминания результатов взвешивания.

Вывод данных через серийный интерфейс RS-232C в формате GLP (т.е. в

соответствии с требованиями норм организации работ в лаборатории).

Встроенные часы и календарь позволяют добавлять в выходные данные сведения о

времени и дате.

Поддонный крюк, доступный в качестве опции, для измерения плотности и

взвешивания магнитных материалов.

Большой выбор единиц измерения массы. Режим определения плотности твердых тел. Стандартный серийный интерфейс RS-232C для связи с ПК.

Программа WinCT позволяет выполнять обработку данных в среде Windows.

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО

Весы

1 шт.

Адаптер сетевого питания

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

1.3. Соответствие

1.3.1. Соответствие нормам FCC

Данное оборудование генерирует, использует и может излучать энергию

радиочастоты. Результаты испытания данного оборудования показали его

соответствие требованиям к вычислительным устройствам Класса A, относящимся к

Подразделу J Части 15 норм FCC. Эти нормы служат для обеспечения защиты от

помех при коммерческом использовании оборудования. Если данный прибор

работает в жилой зоне, он может вызывать радиопомехи, защиту от которых

пользователь, при необходимости, должен обеспечивать за свой счет.

(FCC- Федеральная комиссия по коммуникациям США.)

1.3.2. Соответствие Директивам EMC (электромагнитная совместимость)

Это оборудование способно подавлять радиопомехи в соответствии с

предписанием ЕС 89/336/EEC.

Note:

Сохраняйте инструкцию для последующего применения.

Сохраняйте упаковку для ее дальнейшего использования при доставке весов в органы сертификации для регулярной ежегодной поверки.

The

device

may be adversely affected under extreme electromagnetic influences.

2. Комплектность поставки

Назначение и область применения.

Весы электронные лабораторные GН (далее – весы) предназначены для

статического измерения массы веществ и материалов и могут применяться в

лабораториях различных предприятий и организаций.

Маркеры сетевого адаптера

Программное обеспечение

(WinCT)

Терминал

заземления

Серийный интерфейс

(RS-232C, D-sub 9 pins)

Гнездо сетевого адаптера

Место расположения

маркера сетевого адаптера

Сетевой адаптер

Убедитесь, что тип сетевого адаптера соответствует параметрам Вашей сети.

Пузырьковый уровень

Дисплей

Клавиши

Регулировочн. ножка

Гнездо внешней клавиши

Регулир. ножка

Камера для взвешивания

Нижняя пластина

Крышка терминала

Крышка дисплея

Пылезащит.пластина

Противоскозняк. кольцо

Суппорт чашки

Противосквозняковое кольцо высокого разрешения. Аксессуар GH-252 и GH-202. Прежде чем начать высокоточное взвешивание (c дискетностью дисплея - 0.01 мг) , установите это кольцо вместо обычного кольца, чтобы избежать ошибок, вызваннах сквозняком.

Чашка весов

Противосквоз. кольцо высокого разрешения

3. Распаковка весов

Аккуратно распакуйте весы. Сохраните упаковочный материал на случай возможной

транспортировки в будущем. См. иллюстрации ниже, чтобы убедиться, что в поставку входят все необходимые компоненты весов.

Регулир. ножка

Пузырьковый уровень

Подключение

сетевого адаптера

3.1. Установка весов

1 Прочтите раздел "3. Меры предосторожности ".

Разместите весы на прочном устойчивом столе.

2 Установите пылезащитную пластину,

противосквозняковое кольцо и чашку весов.

(См. иллюстрацию на предыдущей странице).

3 С помощью регулировочных ножек

отрегулируйте уровень установки весов. Если имеют место проблемы, связанные с наличием статического электричества, заземлите весы.

4 Убедитесь, что тип сетевого адаптера

соответствует параметрам Вашей сети.

5 Подключите сетевой адаптер к весам.

Прогрейте весы в течение, по крайней мере, одного часа. Чашка весов должна быть пустой.

6 Перед началом работы откалибруйте весы.

См. раздел "8. Калибровка".

4. Меры предосторожности

4.1. Перед началом работы

Для обеспечения наилучших результатов работы весов выполните следующие требования. Убедитесь, что сетевой адаптер соответствует параметрам Вашей сети. При использовании сетевого адаптера обеспечьте стабильное электропитание.

Наилучшая рабочая температура – 20°C при относительной влажности воздуха – 50%. Помещение для взвешивания должно быть свободно от пыли. Стол для взвешивания должен быть прочным и устойчивым. Исключите воздействие

вибрации и сквозняков (например, от часто открывающихся окон и дверей).

Поверхность стола должна быть горизонтальной. Для установки весов, по возможности, используйте углы комнат, т.к. они меньше

подвержены вибрации.

Не устанавливайте весы рядом с нагревателями или кондиционерами. Не устанавливайте весы под прямым солнечным светом. Рядом с весами не должно быть оборудования, генерирующего магнитное поле. Отрегулируйте установку весов с помощью пузырькового индикатора уровня.

Откалибруйте весы перед началом работы, а также после их перемещения в другое место. Прогрейте весы в течение, как минимум, одного часа. Подключите сетевой адаптер.

Не устанавливайте весы в местах возможного присутствия воспламеняющихся или

коррозийных газов.

4.2. В процессе работы

Магнит. материал

40°C

20°C

Сквозняк

Чашка весов

Заряженный материал

Заземление

Метал. камера

Удар

Противосквоз. кольцо

высокого разрешения

Для обеспечения точного взвешивания выполните

следующее: Снимите статическое электричество с материала,

который необходимо взвесить. Наличие

статического заряда на образце (пластике,

изоляторе и пр.) может повлиять на результат

взвешивания. Заземлите весы и

снимите статическое электричество с помощью AD-1683;

или поддерживайте влажность воздуха ниже 45%; или используйте металлическую экранирующую камеру; или протрите пластиковый образец влажной тканью.

Частью механизма весов является сильный магнит,

поэтому при взвешивании магнитных материалов

соблюдайте осторожность. В случае возникновения

проблем используйте поддонный крюк (крепится к

нижней части весов), чтобы предотвратить влияние

магнита на взвешиваемый материал.

Устраните разницу температур между взвешиваемым

образцом и окружающим воздухом. При взвешивании

предмета, который холоднее или теплее окружающего

воздуха, вокруг него возникают потоки воздуха, которые могут

вызвать погрешность в определении массы.

Производите каждое взвешивание аккуратно и быстро, чтобы

избежать ошибок, вызванных изменением внешних условий.

Прежде чем начать взвешивание, при котором

дискретность дисплея равна 0.01 мг, для GH-252 и GH-202

можно установить противосквозняковое кольцо высокого

разрешения вместо обычного кольца, что позволит

исключить ошибки, вызванные сквозняком.

Не бросайте предметы на чашку весов, не нагружайте весы

грузом, тяжелее максимально допустимого значения массы.

Нажимайте клавиши только пальцами, не используйте для

этой цели острые предметы (карандаши, ручки).

Перед каждым взвешиванием нажимайте клавишу RE-ZERO ,

чтобы избежать ошибок взвешивания.

Периодически калибруйте весы.

Если при взвешивании требуется повышенная точность,

учитывайте эффект «плавучести» воздуха.

Избегайте попадания внутрь весов пыли, жидкостей,

металлических частиц.

По возможности сократите время измерений (открытие и

закрытие дверок, размещение образца и пр.) Используйте

пинцет, чтобы не допустить изменения температуры,

вызванного проникновением руки в весовую камеру.

4.3. После завершения работы

Избегайте механических ударов по весам.

Не разбирайте весы. В случае необходимости ремонта

обратитесь в сервисную службу A&D.

Не используйте растворители для чистки весов. Протирайте

весы неворсистой тканью, смоченной в теплой воде с мягким

моющим средством.

Избегайте попадания внутрь весов пыли, жидкостей,

металлических частиц.

4.4. Источник питания

Не отключайте сетевой адаптер в то время, когда внутренняя гиря находится в

движении, например, сразу после подключения сетевого адаптера или во время

калибровки с использованием внутренней гири.

Если сетевой адаптер будет отключен в каком-либо из указанных случаев,

внутренняя гиря останется незакрепленной, что может привести к ее

механическим повреждениям во время перемещения весов.

Перед отключением сетевого адаптера нажмите клавишу ON:OFF и убедитесь,

что показания дисплея нулевые (в режиме взвешивания).

Если сетевой адаптер подключен, и активен индикатор режима ожидания, весы

находятся в режиме ожидания. Это нормальное состояние весов. Для

обеспечения точного взвешивания прогрейте весы перед началом работы в течение

минимум одного часа.

Клавиша

"Нажать и отпустить клавишу"

“Нажать и удерживать клавишу”

Включает / выключает дисплей. При отключении дисплея на нем появляется индикатор ожидания. Взвешивание возможно только после включения дисплея. Эта клавиша доступна в любое время. Нажатие этой клавиши во время работы весов приводит к прерыванию операции и отключению дисплея.

В режиме взвешивания включает/ выключает значение минимальной массы.

В режиме счета или вычисления %

вводит в режим определения массы образца.

Вводит в режим таблицы функций.

См. “10.Таблица функций”.

Включает единицы измерения веса, сохраненные в таблице функций. См. “5. Единицы измерения массы”.

Выполняет автоматическую настройку отклика.

Выполняет калибровку весов, используя внутреннюю гирю.

Выводит на дисплей другие параметры калибровки.

В зависимости от установок в таблице функций запоминает данные взвешивания либо выводит их на принтер или ПК. (Заводская установка = печать)

В соответствии с заводскими установками функция не выполняется. При внесении изменений в таблицу функций: выводит “Блок заголовка” и “Блок конца” для отчета в формате GLP. Выводит на дисплей меню данных памяти.

Устанавливает нулевое значение дисплея.

Мигающие индикаторы

Результат взвешивания

или данные памяти

Ед. изм.

Индикатор ожидания

функции внутренней памяти

Индикаторы отклика

Количество сохраненных в

памяти данных

Индикатор обработки данных

Индикатор стабилизации

Индикатор ожидания

источника питания

Текущий номер

данных

Индикатор автоматической

самокалибровки

Активный индикатор

интервальной памяти

5. Символы дисплея и работа с клавиатурой

Дисплей

Работа с клавиатурой

Основные режимы работы с клавиатурой следующие:

“Нажать и немедленно отпустить клавишу” или "Нажать клавишу"

“Нажать и удерживать клавишу”

Клавиши в указанных режимах функционируют следующим образом:

............................................................................................

................................

Наименование

(ед. измерения, режим)

Сокращение

Дисплей

Перевод в граммы Грамм

1 г

Миллиграмм

0.001 г

Режим счета предметов

pcs

Режим вычисления процентов

Унция

28.349523125 г

Тройская унция

ozt

31.1034768 г

Метрический карат

0.2 г

Мом

mom

3.75 г

Пеннивейт

dwt

1.55517384 г

Гран (Великобритания)

0.06479891 г

Тайл (ГК, Сингапур))

37.7994 г

Тайл (ГК ювелир.)

37.429 г

Тайл (Тайвань)

37.5 г

Тайл (Китай)

31.25 г

Тола (Индия)

11.6638038 г

Мессгал

4.6875 г

Режим измерения плотности

См. п.

"14. Измерение плотности"

g mg pcs % oz ozt ct

d m t tl GN dwt mom

Режим определения плотности

Для того чтобы использовать этот режим, его нужно сохранить в таблице функций, как

это описано на следующей странице. Подробнее см. в п. "14. Измерение плотности".

Чтобы выбрать этот режим, нажимайте на клавишу MODE до того момента, когда

индикатор обработки данных начнет мигать, и на дисплее появится ед. измерения

"g"

Режим вычисл. %

Режим счета

6. Единицы измерения массы

6.1. Единицы измерения

В весах серии GН используются следующие единицы измерения массы и режимы

взвешивания:

Единицы измерения или режим взвешивания могут быть выбраны и сохранены в

таблице функций, как это описано в п."5.2. Изменение единиц измерения".

Если нет каких-либо законодательных ограничений, Вы можете использовать все

единицы измерения. Вы также можете дезактивировать те единицы измерения,

которыми Вы не пользуетесь. При необходимости Вы можете их снова активировать.

Если режим взвешивания (или единица измерения) был отключен, этот режим

(единица измерения) будет исключен из списка.

Для выбора единицы измерения или режима взвешивания нажмите клавишу MODE .

Более подробная информация о единицах измерения приведена в нижеследующей

таблице:

Единица измерения

Дисплей

Грамм g

Миллиграмм mg

Режим счета pcs

Режим вычисления процентов %

Режим определения плотности d

Последов. вывод ед.

измер. на дисплей

Примеры

Нажмите и держите

6.2. Изменение единиц измерения

Единицы измерения могут быть выбраны и сохранены в таблице функций.

Последовательность вывода единиц измерения на дисплей может быть организована

таким образом, чтобы она соответствовала частоте их использования.

1 Нажмите и удерживайте клавишу RANGE до

появления на дисплее сообщения ba5fnc

(таблица функций, режим взвешивания), затем

отпустите клавишу.

2 Несколько раз нажмите клавишу RANGE до

появления на дисплее Unit .

3 Нажмите клавишу PRINT для входа в режим

выбора единицы измерения.

4 Определите порядок, в котором единицы

измерения или режимы должны выводится на

дисплей. Для этого используйте следующие

клавиши.

RANGE

RE-ZERO

Примеры

Единицы измерения выводятся на дисплей последовательно.

.......... Подтверждение выбора режима

или единицы измерения.

После подтверждения выбора единицы измерения или режима появляется индикатор стабилизации .

5 Нажмите клавишу PRINT для запоминания

единицы измерения или режима. На дисплее

появится Еnd , а затем следующий параметр

таблицы функций.

6 Для выхода из таблицы функций нажмите клавишу CAL . Весы вернутся в режим

взвешивания с выбранной единицей измерения.

Индикатор

стабилизации

Образец

Контейнер

Чашка весов

Снимите образец

7. Взвешивание

Предупреждения

Каждый раз, прежде чем поместить груз на чашку весов, нажимайте клавишу

RE-ZERO , чтобы исключить возможность ошибки.

Аккуратно поместите груз в центр чашки весов.

Колебания температуры во время взвешивания могут стать причиной ошибки

взвешивания.

По возможности сократите продолжительность процедуры взвешивания (открытие

дверок, размещение образца).

Используйте пинцет, чтобы избежать изменения температуры, вызванного

проникновением руки в весовую камеру.

Наэлектризованные или магнитные материалы могут вызвать ошибку взвешивания.

Не нажимайте клавиши острыми предметами (карандашами, ручками).

Не бросайте предметы на чашку весов, не нагружайте весы грузом, тяжелее

максимально допустимого значения массы.

Периодически калибруйте весы для обеспечения точного взвешивания.

См. п. "8. Калибровка".

Соблюдайте чистоту на рабочем месте.

Прочтите параграф "3. Меры предосторожности".

Для обеспечения точного взвешивания работайте с подключенным сетевым адаптером

7.1. Основная операция (режим взвешивания в граммах)

Перед началом работы прочтите п. "4. Символы дисплея и работа с клавиатурой".

Замечание

Если в момент включения весов на чашке весов находится контейнер, функция тарирования выполняет обнуление дисплея автоматически.

1 Ввключите весы клавишей ON:OFF .

2 В помощью клавиши MODE выберите единицу

измерения (g или mg).

3 Если нужно, поместите на чашку весов контейнер.

Для обнуления дисплея нажмите клавишу RE-ZERO .

Контейнер: Помещенная на чашку весов емкость, масса

которой не учитывается при взвешивании образца.

4 Поместите образец на чашку или в контейнер.

5 Дождитесь появления индикатора стабилизации

6 Снимите образец и контейнер с чашки весов.

и считайте результат.

Диапазон масс

Доступная дискретность

дисплея

GH-252

GH-202

Прецизионный диапазон

0г –101г

0г –51г

0.01 мг 0.1 мг 1 мг

Стандартный диапазон

101 г – 250г

51г –220г

0.1 мг 1 мг

Включите весы

Дискр.дисплея

0.1мг

Дискр.дисплея

0.01мг

Дискр.дисплея

1мг

Прецизионный диапазон

Дискр.дисплея

0.1мг

Дискр.дисплея

1мг

Стандартный диапазон

Дискр.дисплея

0.01мг

Дискр.дисплея

0.1мг

Дискр.дисплея

0.01мг

Дискр.дисплея

0.01мг

Дискр.дисплея

0.1мг

Обнуление дисплея после

удаления контейнера.

Дискретность дисплея 0.01мг

Обнуление дисплея после

установки контейнера.

Дискретность дисплея 0.1мг

7.2. Двойной диапазон

Модели GH-252 и GH-202

выполняют измерения в двух

диапазонах: прецизионном и

стандартном.

Переключение диапазона происходит

автоматически, в зависимости от

значения массы на дисплее.

Нажатие клавиши

позволяет выполнять взвешивание

в прецизионном диапазоне

независимо от массы тары.

Нажатие клавиши

позволяет попеременно переключать

диапазоны.

Если выполняется взвешивание образца

в прецизионном диапазоне с

дискретностью дисплея 0.01 мг,

дискретность дисплея изменится на

0.1 мг стандартного диапазона. После

удаления образца дискретность дисплея

автоматически изменится на 0.01 мг

прецизионного диапазона.

Если масса тары (масса контейнера)

выходит за границы прецизионного

диапазона, даже если чистая масса

(нетто) находится в границах этого

диапазона, значение 0.01 мг

прецизионного диапазона не может

быть выбрано в качестве дискретности

дисплея. Для того чтобы выбрать

0.01 мг прецизионного диапазона,

удалите тару и нажмите клавишу

RE-ZERO для обнуления дисплея.

Если дискретность дисплея 0.1мг или 1мг

выбрана с помощью клавиши RANGE , это

значение дискретности сохраняется даже

при изменении диапазона.

RE-ZERO

RANGE

Чашка весов

Контейнер

25 образцов

Поместите образцы

Результаты счета

7.3. Режим счета предметов (PCS)

Этот режим позволяет определить число предметов в навеске путем определения

массы одного предмета – стандартного образца. Масса одного образца – это среднее значение массы образцов, входящих в навеску. Чем меньше варьируется масса предметов, тем более точным будет подсчет. Весы обладают функцией автоматического повышения точности подсчета (ACAI), позволяющей получить более точный результат.

Замечание Если масса образцов варьируется в широком диапазоне, это может привести к

ошибкам счета.

Выбор режима счета предметов

1 Нажмите клавишу MODE для выбора режима счета pcs .

Запоминание массы одного предмета

2 Нажмите клавишу RANGE для входа в режим

запоминания значения массы одного предмета.

3 Чтобы выбрать число образцов в навеске, нажмите

клавишу RANGE .

Это число может быть равно 10, 25, 50 или 100.

Совет

Чем большее количество образцов будет

использовано, тем более точным будет результат

счета.

4 Если это необходимо, поместите контейнер на чашку

весов. Нажмите клавишу RE-ZERO , чтобы исключить

массу тары. На дисплее появится число предметов,

определенное на шаге 3.

Пример

: На шаге 3 выбрано число 25, на дисплее

появится 25 0 .

5 Поместите указанное число образцов на чашку.

В данном примере – 25 шт.

6 Дождитесь появления индикатора стабилизации.

Нажмите клавишу PRINT для расчета и

запоминания значения массы одного предмета. На

дисплее весов появится 25 pcs . Теперь весы

настроены на выполнение процедуры счета

предметов с вычисленным значением массы (это

значение сохраняется в памяти даже при

отключенном адаптере). Чтобы повысить точность

счета, перейдите на шаг 8.

Замечания

Если масса образца слишком мала (менее 0.0001г) и не

может быть использована в качестве значения массы

одного предмета, на дисплее появится индикация lo .

Если масса образца слишком мала для выполнения

точного взвешивания, на дисплее появляется сообщение

об ошибке, указывающее на необходимость добавления

Добавьте немного

образцов

Знак появляется и исчезает во

время вычислений

Знак исчезает после уточнения

значения веса одного предмета

С шага 7

Повтор

При правильном

диапазоне появится знак

образцов до указанного количества.

Пример: на дисплее появляется сообщение 150 - pcs , которое означает, что необходимо добавить

еще 25 образцов. Добавьте образцы и нажмите клавишу PRINT . Если значение массы одного

предмета правильно сохранено в памяти, весы переходят в режим счета предметов.

Процедура счета

7 Поместите предметы, которые необходимо пересчитать, на чашку весов.

Режим счета предметов с использованием функции ACAI

ACAI – это функция автоматического повышения точности подсчета, путем

увеличения количества образцов по мере выполнения процедуры взвешивания.

(ACAI: Automatic Counting Accuracy Improvement).

8 При добавлении нескольких образцов,

включается индикатор обработки данных.

Чтобы избежать ошибки, добавляйте по 3

и более предмета. В случае перегрузки,

индикатор обработки данных не

включается. Старайтесь добавлять такое

количество образцов, которое показано на

дисплее.

9 Если мигает индикатор обработки данных,

весы пересчитывают массу одного

предмета. Не трогайте весы или предметы

на чашке весов до отключения

индикатора.

10 Отключение индикатора обработки

данных означает, что точность счета была

улучшена.

Всякий раз при выполнении данной процедуры получается более точное значение массы. Не существует какого-либо предела диапазона ACAI для количества предметов, превышающего 100 штук. Старайтесь добавлять такое количество образцов, которое показано на дисплее.

11 Удалите все предметы, использованные

для функции ACAI, и выполните

процедуру счета, используя уточненное

значение веса одного предмета.

Замечание

Функция ACAI не работает, если значение массы одного предмета введено с клавиатуры или в

режиме цифрового ввода.

100% массы

Дискретность дисплея

0.0100г – 0.0999г

0.1000г – 0.9999г

0.1%

1.0000г – НПВ

0.01%

Чашка

Контейнер

100% масса

Поместите образец

Значение в %

7.4. Режим вычисления процентов (%)

Этот режим показывает, сколько процентов составляет масса взвешиваемого предмета от массы, принятого за 100%. Режим используется для целевого взвешивания, а также для оценки колебания массы образцов.

Выбор режима вычисления процентов

Для выбора единицы измерения

процентов) нажмите клавишу

MODE

(режим вычисления

. Если не удается

выбрать режим, см. п. "5. Единицы измерения массы".

Запоминание массы, принятой за 100%

2 Нажмите клавишу RANGE для входа в режим

запоминания массы, принятой за 100%.

Даже если Вы находитесь в режиме запоминания, при

нажатии на клавишу MODE произойдет переход к

следующему режиму.

3 Поместите контейнер на чашку весов, если это

необходимо. Нажмите клавишу RE-ZERO для

исключения веса тары. На дисплее появится 100 0 %.

4 Поместите образец, масса которого будет принят за

100%, на чашку весов или в контейнер.

5 Для сохранения значения массы образца нажмите

клавишу PRINT . На дисплее появится сообщение

100.00 %. (Позиция десятичной точки зависит от

значения веса стандартного образца. Значение массы

стандартного образца сохранится в памяти даже после

отключения адаптера).

Замечание

Позиция десятичной точки изменяется в зависимости от

значения 100% массы.

Если масса образца, используемого в качестве стандартного,

окажется слишком мал (менее 0.01г), на дисплее появится

сообщение Lo .

Значение массы, принятой за 100%, сохраняется в весах после

их отключения.

6 Удалите образец.

Считывание значения массы в процентах

7 Поместите на чашку весов образец, массу которого

нужно сравнить со стандартным весом. На дисплее появится значение массы в процентах относительно массы стандартного образца (принятого за 100%).

8. Настройка отклика

Индикатор

Параметр

Отклик Стабильность

FAST

Cond 0

Быстрый отклик

Неустойчивый результат

Медленный отклик Стабильный результат

MID.

Cond 1

SLOW

Cond 2

Индикатор отклика

Нажмите и держите

Отпустите

Результат

Данная функция позволяет стабилизировать значение массы, путем уменьшения

влияния на него сквозняков и/или вибрации в месте установки весов. Настройка на

внешние условия происходит либо автоматически, на базе анализа этих условий,

либо вручную. Функция позволяет установить одну из трех скоростей отклика:

8.1. Автоматическая настройка отклика

Данная функция автоматически обновляет параметры скорости отклика, анализируя

влияние внешних условий. При этом используется внутренняя гиря.

1 Нажмите и удерживайте клавишу MODE до

появления на дисплее сообщения RESPONSE. Затем

отпустите клавишу.

2 Весы автоматически установят параметры отклика.

Предупреждение

Во время настройки исключите воздействие вибрации и

сквозняков.

3 После автоматической настройки отклика на дисплей

выводится обновленный индикатор отклика, и весы

возвращаются в режим взвешивания.

Замечание

Если весам не удалось выполнить автоматическую настройку отклика, на дисплее появится

сообщение CH ng . Проверьте внешние условия взвешивания (наличие сквозняков или

вибрации), также проверьте чашку весов. Затем повторите попытку. Для перехода в режим

взвешивания нажмите клавишу CAL .

Если на чашке весов находится какой-либо груз, на дисплее появится сообщение CH 0 .

Снимите груз с чашки. Для возвращения в режим взвешивания нажмите клавишу CAL .

Совет

Если Вы не удовлетворены результатом автоматической настройки отклика, см. п. "7.2. Ручная

настройка отклика".

Отпустите и ждите

Нажмите и держите

Отпустите

Выберите значение

8.2. Ручная настройка отклика

1 Нажмите и удерживайте клавишу MODE до

появления на дисплее сообщения RESPONSE.

Затем еще раз быстро нажмите клавишу

MODE .

2 С помощью клавиши MODE выберите

значение скорости отклика: FAST , MID. или

SLOW .

3 Через несколько секунд весы автоматически

вернутся в режим взвешивания.

Совет

Если Вы не удовлетворены результатами настройки, установите значение параметра "Условие

(Cond)" (Таблица функций, класс "Внешние условия. Дисплей (ba5fnc)"), введя его с

помощью клавиатуры.

Модель

Масса калибровочной гири

Регулируемый диапазон

GH-120

50г, 100г*

-15.0мг – +15.9мг

GH-200

100г, 200г*

GH-300

100г, 200г*, 300г

GH-202, GH-252

20г, 50г, 100г, 200г*

-15.00мг – +15.99мг

9. Калибровка

9.1. Калибровочная группа

Калибровка

Автоматическая самокалибровка (калибровка, вызванная изменением температуры). Калибровка с использованием внутренней гири (с помощью одной клавиши). Калибровка с использованием внешней гири.

Калибровочный тест

Калибровочный тест с использованием внутренней гири. Калибровочный тест с использованием внешней гири.

Корректировка значения массы внутренней гири

Корректировка значения массы внутренней гири.

Предупреждение

Исключите воздействие сквозняков или вибрации во время калибровки.

Калибровочный тест не выполняет калибровку. Для вывода данных в формате GLP с помощью интерфейса RS-232C установите для параметра

“Вывод данных (dout)” значение “Вывод в формате GLP (inFo)”. Подробности см. в

п. “10. Таблица функций”. В отчет в формате GLP можно добавить дату и время. Если дата и

время установлены неверно, измените установку. См. п. “10.7 Функция часов и календаря”.

Калибровочный тест возможен только в том случае, если выполнена следующая установка: для

параметра “Вывод данных (dout)” установлено значение “Вывод в формате GLP (inFo) ”.

Данные калибровки и калибровочного теста могут сохраняться в памяти. Для этого нужно

выполнить установку параметра “Память данных (data) ”. См. п. “12. Запоминание данных”.

Замечания по использованию внешней гири

Точность внешней гири может влиять на точность взвешивания. Выберите

подходящую массу гири, используя приведенную ниже таблицу:

С помощью данной таблицы выберите вес гири для калибровки и калибровочного теста.

Выделенная масса соответствует заводским установкам.

Калибровочная масса может быть отрегулирован в пределах указанного диапазона.

Дисплей

Эта индикация означает, что происходит калибровка весов. Не

допускайте воздействия на весы сквозняков или вибрации во время калибровки.

О внутренней гире

Внутренняя гиря может деформироваться вследствие коррозии и прочих причин,

связанных с условиями эксплуатации весов, а также в результате старения. Периодически

проверяйте внутреннюю гирю и при необходимости корректируйте значение ее массы.

GLP вывод

9.2. Автоматическая самокалибровка

Автоматическая самокалибровка, вызванная изменением температуры

Это функция автоматической калибровки весов, выполняемой в том случае, если весы

фиксируют изменение внешней температуры. Если в таблице функций был выбран

вывод в формате GLP, весы выводят отчет о калибровке или сохраняют

калибровочные данные в памяти. Автоматическая самокалибровка может выполняться

даже при выключенном дисплее (режим ожидания). (См. "9.1. Разрешение или запрет").

Предупреждение

При выполнении автоматической самокалибровки чашка весов должна быть пуста.

Если на чашке весов окажется какой-либо груз, весы воспримут это как выполнение

взвешивания и не начнут автоматическую самокалибровку.

Отключите автоматическую самокалибровку при взвешивании легких образцов, а также в том

случае, если весы вмонтированы в систему взвешивания.

Замечание Если весы включены при пустой чашке, а затем на чашку помещен груз тяжелее 0.5г,

Совет

С весами можно работать в то время, когда индикатор мигает. Однако, чтобы добиться высокой

точности измерений, прекратите работу и проверьте, нет ли на чашке каких-либо предметов.

Затем дожитесь, когда весы выполнят самокалибровку.

весы зафиксируют состояние: на чашку помещен образец.

Символ – это индикатор, предупреждающий о начале самокалибровки. Если весы фиксируют изменение внешней температуры, этот индикатор начинает мигать, указывая на необходимость автоматической самокалибровки. Если при мигающем индикаторе весы не используются в течение нескольких минут, весы выполнят автоматическую самокалибровку. Внешние условия влияют на продолжительность мигания индикатора.

Весы выполняют измерение калибровочных данных. Исключите воздействие на весы вибрации или сквозняков в то время, когда на дисплее присутствует данный индикатор. После завершения калибровки весы вернутся к предыдущему дисплею.

9.3. Калибровка с помощью одной клавиши

Это функция калибровки весов с использованием внутренней гири.

Для выполнения процедуры нужно нажать клавишу

1 Подключите сетевой адаптер и прогрейте весы в течение часа.

Чашка должна быть пуста.

2 Нажмите клавишу

CAL

. На дисплее появится

3 Весы выполнят калибровку с помощью внутренней гири.

Исключите воздействие на весы вибрации и сквозняков.

4 После калибровки на дисплее весов появится

установлен вывод в формате GLP, на дисплее появится

будет выведен отчет о калибровке (через RS-232C), либо данные

будут сохранены в памяти. См. "Вывод в формате GLP (

"Память данных (

data

)" в таблице функций. 5 Весы автоматически вернутся в режим взвешивания. 6 Проверьте точность взвешивания с помощью калибровочного теста (

CAL

Cal in

end

. Если

glp

info

, и

)" и

CC in

Модель

Значение полного

диапазона

GH-120

100.000 г

GH-200, GH-300, GH-202, GH-252

200.000 г

Нажать и

держать

Отпустить

GLP вывод

9.4.

Калибровочный тест с использованием внутренней гири

Это функция тестирования точности взвешивания с помощью внутренней гири (при

этом весы не калибруются). Если выбран вывод в формате GLP, отчет о калибровочном тесте выводитяся на печать или сохраняется в памяти.

1 Подключите сетевой адаптер и прогрейте

весы в течение часа.

2 Нажмите и держите клавишу CAL до

появления индикации CC in .

3 Весы выполнят измерение нулевой точки. Исключите воздействие на весы вибрации и

сквозняков.

4 Измеренная нулевая точка выводится на

дисплей.

5 Весы выполняют измерение полного

диапазона. Исключите воздействие на весы вибрации и сквозняков.

7 Значение полного диапазона выводится

на дисплей. Допустимое отклонение полного диапазона составляет ±0.2мг.

8 Если установлен вывод в формате GLP,

9 Весы автоматически возвращаются в режим

отчет о калибровочном тесте выводится на печать или сохраняется в памяти.

См. "Вывод в формате GLP (info)" и

"Память данных (data)" в таблице функций.

Значения нулевой точки и полного

диапазона выводятся на дисплей (или на печать). Единица измерения 0.0001г.

взвешивания.

Отпустить

Выбор

Пример:

Новый вес

100.0012 г

Поместить гирю

Снять гирю

GLP вывод

Нажать и держать

Установить

MODE (-)

9.5. Калибровка с использованием внешней гири

Это функция калибровки весов с помощью внешней гири.

1 Подключите сетевой адаптер и прогрейте весы в

течение часа. Чашка весов должна быть пустой.

2 Нажмите и держите клавишу CAL до

появления на дисплее Calout , затем отпустите клавишу.

3 На дисплее появится индикация Cal 0 .

Если Вы используете значение калибровочной

4 Установите значение калибровочной массы с помощью

На дисплей весов будет выведено значение калибровочной

7 На дисплее весов появится

9 Весы автоматически вернутся в режим взвешивания.

Если Вы хотите изменить калибровочную массу, нажмите клавишу

RANGE

и перейдите на шаг 4.

массы, сохраненное в памяти весов, перейдите на шаг 5.

следующих клавиш:

RANGE

RE-ZERO

..............

.............

(+)

Выбор мигающей цифры. Выбор калибровочной массы или регулировка значения массы. См. стр.19.

....................

Запоминание нового значения массы. Это значение сохраняется в памяти даже при отключенном адаптере.

CAL

........................

Отмена процедуры и возвращение к

Cal 0

Убедитесь, что чашка весов пуста и нажмите клавишу

. Весы выполнят измерение нулевой точки.

Исключите воздействие на весы вибрации и сквозняков.

массы.

Поместите гирю указанной массы на весы и нажмите клавишу

. Весы измерят калибровочную массу.

Исключите воздействие на весы вибрации и сквозняков.

end

. Снимите гирю с чашки.

Если в таблице функций установлен параметр "Вывод в формате GLP (

info

)", на дисплее появится

glp

, и будет выведен или сохранен в памяти "Отчет о калибровке". См. "11.2. Отчет в формате GLP ".

Поместите калибровочную гирю на чашку и проверьте правильность выведенного на дисплей значения. Если оно выходит за пределы диапазона измерений, проверьте внешние условия (вибрация, сквозняк). Проверьте также чашку весов. Затем повторите шаги 1-10.

Отпустить

Нажать и держать

Выбор

Поместить гирю

Снять гирю

GLP вывод

Пример:

Новый вес

100.0012 г

Установить

MODE (-)

9.6.

Калибровочный тест с использованием внешней гири

Это функция тестирования точности взвешивания с

помощью внешней гири. Отчет о калибровочном тесте можно вывести на печать или сохранить в памяти, для этого устанавливается параметр "Отчет в формате GLP

(

info

)". (Калибровочный тест не выполняет калибровку).

1 Подключите сетевой адаптер и прогрейте весы в

течение часа. Чашка весов должна быть пустой.

2 Нажмите и держите клавишу CAL до появления на

дисплее CC out , затем отпустите клавишу.

3 На дисплее весов появится CC 0 . Если значение целевой массы меняется, нажмите

клавишу RANGE и перейдите на шаг 4. Перечень используемых гирь – на стр. 19.

Если используется текущее значение целевой

массы, перейдите на шаг 5.

4 Определите значение целевой массы с помощью

следующих клавиш:

RANGE RE-ZERO (+)

..................

.............

Выбор мигающей цифры

Выбор целевой массы или регулировка значения массы. См. стр. 19.

....................

Запоминание нового значения массы. Это значение сохраняется в памяти даже при

CAL

.......................

отключенном адаптере Отмена процедуры и возвращение к

CC 0 .

Убедитесь, что чашка весов пуста и нажмите клавишу

. Весы выполнят измерение нулевой точки.

Исключите воздействие на весы вибрации и сквозняков.

На дисплей весов будет выведено значение целевой массы

Поместите гирю указанной массы на весы и нажмите клавишу воздействие на весы вибрации и сквозняков

. Весы измерят целевую массу. Исключите

На дисплее весов появится

end

. Снимите гирю с чашки

Если в таблице функций установлен параметр "Вывод в формате

GLP (

info

)", на дисплее появится

glp

, и будет выведен или сохранен в памяти "Отчет о калибровке". См. "11.2 Отчет в формате GLP ".

Весы автоматически вернутся в режим взвешивания

Модель

Цель

Диапазон

GH-120

100.000 г

±1.5 мг

GH-200 GH-300 GH-202 GH-252

200.000 г

Корректировка массы

внутренней гири на +0.6мг.

Весы калибруются с помощью

этой внутренней гири.

Одна и та же гиря

200.0000 г

200.0006 г

Откорректированный вес внешней гири

200г

Перекл-ль таблицы функций

Перекл-ль корректировки массы внутренней гири

Нажать и держать

Нажать и держать Нажать

Режим взвешивания

9.7. Корректировка массы внутренней гири

Весы могут откорректировать массу внутренней гири в пределах указанного ниже диапазона.

Данная функция весов позволяет привести массу внутренней гири в соответствие с массой внешней гири. Откорректированное значение сохраняется в долговременной памяти весов даже при отключенном адаптере.

1 Откалибруйте весы с помощью внутренней гири (нажатием одной клавиши). Пример: 200.0000 г корректируется на +0.6 мг (200.0006 г).

2 Нажмите клавишу

3 Нажмите и держите клавиши

нажмите клавишу

Нажмите клавишу функций. Установите переключатель таблицы функций и переключатель корректировки массы внутренней гири в положение

"1" с помощью следующих клавиш

RANGE

RE-ZERO

CAL

.........

......

...........

..............

5 Для входа в таблицу функций нажмите и держите клавишу

RANGE

ba5fnc

. Отпустите клавишу, когда на дисплее появится .

6 Несколько раз нажмите клавишу

сообщения

C5 in

7 Нажмите клавишу

помощью следующих клавиш:

RE-ZERO (+) MODE (-) PRINT

CAL

..............

...............

...................

Нажмите клавишу

9 Нажмите клавишу

10 Проверьте правильность выполненной корректировки, используя

внешнюю гирю. Если корректировка неверна, повторите процедуру.

ON:OFF

для отключения дисплея.

. На дисплее появится

RANGE

, одновременно

. На дисплее появятся переключатели

Выбор мигающей цифры. Изменение значения мигающей цифры. Сохранение значения и возврат в режим взвешивания. Отмена текущей операции

RANGE

до появления на дисплее

. Затем отпустите клавишу.

. Откорректируйте массу внутренней гири с

........

Выбор значения Выбор значения

. .

Сохранение нового значения и вывод на дисплей следующего параметра таблицы функций. Отмена корректировки и вывод на дисплей следующего параметра таблицы функций

CAL

для возвращения в режим взвешивания.

CAL

для калибровки весов с помощью внутренней гири.

Таблица функций

0 Запретить изменения в таблице функций.

1 Разрешить изменения в таблице функций.

Калибровка с помощью внутренней гири (одной клавишей)

0 Запретить калибровку с помощью внуренней гири.

1 Разрешить калибровку с помощью внуренней гири.

Калибровка с помощью внешней гири

0 Запретить калибровку с помощью внешней гири.

1 Разрешить калибровку с помощью внешней гири.

Автоматическая самокалибровка (при изменении внешней температуры)

0 Запретить автоматическую самокалибровку.

1 Разрешить автоматическую самокалибровку.

Корректировка массы внутренней гири

0 Запретить корректировку.

1 Разрешить корректировку.

10. Переключатель функций и инициализация

10.1. Разрешение или запрет

Весы сохраняют в памяти параметры, которые должны быть защищены от возможного изменения по неосторожности (например, данные калибровки, данные адаптации к рабочим условиям, управляющие данные для RS-232C). Имеется 5 переключателей, предназначенных для защиты этих параметров. Каждый переключатель может либо «разрешить», либо «запретить» изменение. «Запрет» защищает параметры от неосторожных действий.

1 Нажмите клавишу ON:OFF для отключения дисплея.

2 Нажмите и держите клавиши PRINT и RANGE . Одновременно нажмите клавишу

ON:OFF . На дисплей будет выведено p5 .

3 Нажмите клавишу PRINT . На дисплее появятся переключатели функций.

4 Установите переключатели, используя следующие клавиши:

RANGE RE-ZERO

0 Запретить изменения (нельзя использовать). 1 Разрешить изменения (можно использовать).

CAL

.................

...............

...................

.......................

Выбор переключателя. Изменение значения выбранного параметра.

Запоминание новых значений параметров и возвращение в режим взвешивания. Отмена процедуры и возвращение в режим взвешивания.

Нажать и держать Нажать

10.2. Инициализация весов

Эта функция возвращает заводские установки для следующих параметров:

Данные калибровки. Таблица функций. Значение массы одного предмета (режим счета предметов), значение

стандартной массы, принятой за 100% (режим взвешивания в процентах). Данные, сохраненные в весах с использованием функции памяти. Значение массы внешней калибровочной гири и значение целевой массы. Установки для переключателей функций ("9.1. Разренение или запрет"). Плотность жидкости и температура в режиме определения плотности.

Замечание

Не забудьте откалибровать весы после инициализации.

1 Нажмите клавишу ON:OFF для отключения дисплея.

2 Нажмите и держите клавиши PRINT и

RANGE , одновременно нажмите клавишу ON:OFF .

На дисплее появится p5 .

3 Нажмите клавишу RANGE . На дисплее появится Clr .

4 Нажмите клавишу PRINT .

Для отмены операции нажмите клавишу CAL .

5 Нажмите клавишу RE-ZERO . На дисплей будет

выведено сообщение Clr go .

6 Для инициализации весов нажмите клавишу PRINT .

Весы автоматически вернутся в режим взвешивания.

Режим взвешивания

Старт

Нажать и

держать

Нажать

несколько раз

Класс

Конец

Режим взвешивания

Значение

Нажать

несколько раз

Параметр "Память данных"

Значение "Запоминание результатов взвешивания"

Значение "1 минута"

Параметр "Интервал времени"

Шаг 1

Шаг 2

Шаг 3

Шаг 4

Шаг 5

Шаг 4

Шаг 5

Шаг 7

Шаг 8

Шаг 6

11. Таблица функций

Таблица функций используется для чтения и перезаписи параметров, хранящихся в памяти весов. Эти параметры сохраняются даже при отключении сетевого адаптера.

Меню таблицы функций состоит из двух уровней. Первый уровень – «Класс», второй – «Параметр».

1 Нажмите и держите клавишу RANGE до появления на дисплее сообщения ba5fnc

(сообщение таблицы функций, режим взвешивания). Отпустите клавишу.

2 Для выбора класса нажмите клавишу RANGE .

3 Для входа в класс нажмите клавишу PRINT .

4 Для выбора параметра нажмите клавишу RANGE .

5 Для выбора значения параметра нажмите клавишу RE-ZERO .

6 Для запоминания значений параметров внутри выбранного класса используйте

клавишу PRINT . На дисплей выводится следующий класс. Для отмены текущей операции нажмите клавишу CAL . Затем на дисплей выводится следующий класс.

7 Для установки значений параметров следующего класса перейдите на шаг 2.

После завершения установки нажмите клавишу CAL для возвращения в режим взвешивания.

Пример

Установка значений: "Запоминание результатов

взвешивания" для параметра "Память данных" и

"1 минута" для параметра "Интервал времени".

Класс

Параметр и значение

Описание

ba5fnc

Внешние условия. Дисплей

Cond

Условие

Быстрый отклик, неустойчив.рез-тат

FAST

Может быть изменено путем настройки скорости отклика.

MID.

Медл.отклик, стабил.результат SLOW

5t-b

Ширина диапазона стабильности

Диапазон стабильности ±1 цифра

Индикатор стабильности появляется, когда колебания показаний дисплея находятся в указанных пределах.

Диапазон стабильности ±3 цифры

trc

Трассировка нуля

OFF

Весы отслеживают (трассируют) дрейф нуля и стабилизируют нулевую точку.

Нормальная

Средняя

Сильная

5pd

Частота обновления дисплея

5 раз/сек.

Период обновления дисплея

10 раз/сек.

pnt

Десятичный знак

Точка (.)

Формат десятичного знака

Запятая (,)

p-on

Авто включение дисплея

OFF (выкл.)

Включает режим взвешивания дисплея после подключения сетевого адаптера.

ON (вкл.)

Cl adj

Часы

См. "11.7. Функция часов и календаря"

Установка и подтверждение времени и даты. Время и дата добавляются к выходным данным.

dout

Вывод данных

prt

Режим вывода данных

Режим работы с клавиатурой

Клавиша PRINT работает только при стабильном дисплее.

Режим A автопечати

(Стандартное значение = ноль)

Данные выводятся, когда показания дисплея стабильны, и выполнены условия, задаваемые параметрами

ap-p, ap-b

“стандартное значение”.

Режим В автопечати

(Стандартное значение = последний стабильный результат взвешивания)

Режим потока / Режим интервальной памяти

data 0

– данные предаются

непрерывно;

data 2

− используется интервальная память.

ap-p

Полярность автопечати

Положительная полярность

Результат взвеш.>Станд. знач-е.

Отрицательная полярность

Результат взвеш. < Станд. знач-е

Абсолютная полярность

Печать независимо от результата

ap-b

Полоса автопечати

10 цифр

На сколько результат должен отклоняться от станд. значения, чтобы данные передавались

100 цифр

1000 цифр

data

Память данных

Не используется

Связанные параметры:

prt, int, d-no, 5-td, info

Запоминает результат взвешивания

Запоминает данные калибровки

11.1. Структура и порядок таблицы функций

#1 Цифра – соответствует дискретности взвешивания.

Пр: если с помощью клавиши RANGE ( GH-300) выбран дисплей 1 мг, то 1 мг равен 1 цифре.

#2 Используемая дискретность дисплея весов – это одна цифра.

Пр: В случае дисплея граммов одна цифра - это 0.00001 г для GH-252 и 0.0001 г для GH-300.

Заводские установки.

Класс

Параметр и значение

Описание

dout

Вывод данных

int

Интервал времени

Каждое измерение

Интервал времени в режиме интервальной памяти (при

prt 3,

data 1

)

2 сек.

5 сек.

10 сек.

30 сек.

1 мин.

2 мин.

5 мин.

10 мин.

d-no

Вывод номера данных

Нет вывода

См. "13. Запоминание данных"

Вывод

5-td

Вывод времени/даты

Нет вывода

Определяет, нужно ли добавлять дату и время к выходным данным. См. "11.7. Функция времени и календаря".

Только время

Только дата

Время и дата

5-id

Вывод ID номера

Нет вывода

Устанавливает, нужно ли выводить ID номер.

Вывод

pU5e

Пауза при выводе данных

Нет паузы

Устанавливает интервал вывода данных.

Пауза (1.6 сек.)

at-f

Автоподача бумаги

Не используется

Устанавливает, выполняется или нет автоматическая подача бумаги.

Используется

info

Вывод GLP

Нет вывода

Устанавливает метод печати в формате GLP. Каким образом установить дату и время в случае их вывода см. "11.7. Функция часов и календаря".

Формат AD-8121

Основной формат данных

ar-d

Обнуление после вывода

Не используется

Автоматическая настройка нулевой точки после вывода данных.

Используется

5if

Серийный интерфейс

bp5

Скорость двоичной передачи данных

600 бод

1200 бод

2400 бод

4800 бод

9600 бод

19200 бод

btpr

Бит данных, бит четности

7 бит, чет

7 бит, нечет

8 бит, нет проверки

Crlf

Терминатор

CR LF

CR: ASCII код 0Dh LF: ASCII код 0Ah

type

Формат данных

Станд. формат A&D

См. "11.5. Описание параметра "Формат данных".

DP формат

KF формат

MT формат

NU формат

CSV формат

Предупреждение: Весы могут передать данные не полностью при заданном времени обновления дисплея; это зависит от скорости передачи данных или от того, какие данные будут выводиться вместе с результатами взвешивания (время, дата и ID номер).

Заводские установки.

5if

Серийный интерфейс

t-Up

Время ожидания

Без ограничения

Выбор времени ожидания команды.

1 сек.

erCd

AK, Код ошибки

Нет вывода

AK: ASCII код 06h

Вывод

Ct5

CTS, RTS контроль

Не используется

Определяет использование контрольных строк CTS и RTS.

Используется

d5 fnc

Функция определения плотности

ldin

Ввод плотности жидкости

Температура воды

Доступно только в режиме определения плотности.

Плотность жидкости

Unit

Единица измерения

См. "6. Единицы измерения массы".

C5 in

Корректировка массы внутренней гири

Выводится на дисплей только в том случае, если переключатель корректировки значения массы внутренней гири установлен в положение 1. См. "9. Калибровка".

Установки ID номера

См. "12. ID номер и отчет в формате GLP ".

Символ "〇" указывает на то, что параметр на дисплее активен.

Если клавишу нажать и держать, находясь в режиме взвешивания, произойдет вход в таблицу функций. Клавиша выбирает класс и параметр в таблице функций.

Клавиша изменяет значение параметра.

Когда класс выведен на дисплей, выбирает параметр внутри класса.

Когда параметр выведен на дисплей, запоминает новое значение и выводит на дисплей следующий класс

Когда параметр выведен на дисплей, отменяет новое значение параметра и выводит на дисплей следующий класс.

Когда класс выведен на дисплей, выполняет выход из таблицы функций и возвращает в режим взвешивания.

Предупреждение Весы могут передать данные не полностью при заданном времени обновления дисплея; это зависит от скорости передачи данных или от того, какие данные будут выводиться вместе с результатами взвешивания (время, дата и ID номер).

Заводские установки. Цифра соответствует дискретности дисплея.

11.2. Клавиши и дисплей

11.3. Описание класса "Внешние условия. Дисплей"

Условие ( Cond )

Cond 0 Этот параметр соответствует чувствительному отклику на изменение

значения массы. Используется для целевого взвешивания порошков, очень легких предметов, либо в тех случаях, когда необходим быстрый отклик.

Cond 2

Замечание: При автоматической настройке отклика этот параметр выбирается автоматически.

После установки на дисплее появляется сообщение FAST.

Этот параметр соответствует стабильному взвешиванию с медленным откликом. Используется для того, чтобы исключить влияние сквозняков и вибраций на результат взвешивания. После установки на дисплее появляется сообщение

SLOW

Диапазон полосы стабильности ( 5t-b )

Этот параметр устанавливает диапазон, в котором масса считается стабильной.

Когда частота колебаний в секунду меньше, чем значение данного параметра, на дисплее появляется индикация стабильности, и происходит печать или запоминание данных. Этот параметр влияет на режим автоматической печати.

5t-b 0 Эта установка соответствует чувствительному отклику индикатора

5t-b 2 Эта установка позволяет игнорировать небольшие колебания массы.

стабильности. Используется для точного взвешивания.

Используется для того, чтобы исключить влияние сквозняков и вибрации на результаты взвешивания.

Трассировка нуля ( trc )

Эта функция выполняет трассировку отклонения нулевой точки, вызванного

изменением внешних условий, и стабилизирует нулевую точку. Если результат взвешивания выражен всего лишь несколькими цифрами, отключите эту функцию для обеспечения точного взвешивания.

trc 0 Функция трассировки не используется. Установка применяется при

взвешивании очень легких предметов.

trc 1 Используется функция нормальной трассировки. trc 2 Используется функция средней трассировки. trc 3 Используется функция сильной трассировки. Применяется для получения

стабильного нулевого дисплея.

Скорость обновления дисплея ( 5pd )

Период времени, необходимый для обновления дисплея. Данное значение влияет на

следующие параметры: "Скорость передачи данных", "Пауза при выводе данных" и "Режим потока".

Десятичный знак ( pnt )

Данный параметр позволяет установить формат десятичного знака.

Автоматическое включение дисплея ( p-on )

Когда подключен сетевой адаптер, дисплей включается автоматически без

использования клавиши ON:OFF , при этом он устанавливается в режим взвешивания. Используется, когда весы являются частью автоматизированной системы. Для обеспечения точного взвешивания прогрейте весы в течение часа.

11.4. Описание параметра "Режим вывода данных"

Значение параметра "Режим вывода данных (prt)" влияет на работу весов, когда для

параметра "Память данных (data)" установлено значение "2" (запоминание результатов взвешивания), а также когда данные передаются через серийный интерфейс RS-232C.

Режим работы с клавиатурой

Если при активном индикаторе стабильности нажата клавиша PRINT , весы выводят

или запоминают результаты взвешивания, при этом дисплей мигает один раз.

Необходимые установки: dout prt 0 Режим работы с клавиатурой

Режимы автоматической печати A и B

Когда значение на дисплее стабильно, и соблюдены условия, задаваемые

параметрами "Полярность автопечати", "Полоса автопечати", “Стандартное значение”, весы выводят или сохраняют в памяти результаты взвешивания.

Если при активном индикаторе стабильности нажата клавиша PRINT , весы выводят

или запоминают данные, и дисплей мигает один раз.

Режим автоматической печати А

Пример При взвешивании образец каждый раз помещается на чашку

весов и затем удаляется с нее, при этом для "ar-d" установлено значение "1" (настройка нулевой точки после вывода данных).

Необходимые dout prt 1 Режим автопечати А (станд. значение = нуль) установки dout ap-p Полярность автопечати dout ap-b Полоса автопечати dout ar-d 1 Обнуление после вывода

Режим автопечати B

Пример Для взвешивания по мере добавления образцов.

Необходимые dout prt 2 Режим автопечати B (станд. значение =

установки последнее стабильное значение) dout ap-p Полярность автопечати dout ap-b Полоса автопечати

Режим потока

Весы выводят результаты взвешивания непрерывно, независимо от состояния

дисплея. В этом режиме дисплей не мигает. Режим интервальной памяти используется, если значение параметра "Память данных (data)" равно "1"

(запоминание результатов взвешивания). Пример Для компьютерного мониторинга данных. Необходимые dout prt 3 Режим потока установки dout data 0 Функция памяти данных не используется ba5fnc 5pd Частота обновления дисплея 5if bp5 Скорость передачи данных

Предупреждение

Весы могут передать данные не полностью в течение заданного времени обновления дисплея. Это

зависит от скорости передачи данных, а также от того, какие данные помимо результатов

взвешивания будут выводиться (например, время, дата, ID номер).

Стабильно Стабильно в режиме счета предметов

Нестабильно

Заголовок Данные Ед.измер. Терминатор

Стабильно Стабильно в режиме счета предметов

Нестабильно

Перегрузка

Заголовок Данные Ед.измер. Терминатор

Режим интервальной памяти

Результаты взвешивания периодически сохраняются в памяти весов. Пример Для периодического взвешивания без команды компьютера и

вывода всех данных на компьютер за один раз. Весы серии GH могут использовать время и дату при установке параметра "Вывод времени/даты (5-td)".

Необходимые dout prt 3 Режим интервальной памяти установки dout data 2 Используется функция памяти данных dout int Значение интервала времени Доп. установки dout 5-td 1, 2 или 3 Добавление времени и даты.

11.5. Описание параметра "Формат данных"

Стандартный формат A&D 5if type 0

Данный формат используется, когда периферийное оборудование может получать

данные в формате A&D.

Если используется принтер АD-8121B, установите для него MODE 1 или 2.

Формат состоит из 15 или 16 символов, не считая терминатора.

Если в модели GH-252 количество цифровых символов без десятичного знака

превысит 8, формат будет включать в себя 16 символов.

Заголовок, состоящий из двух символов, указывает на состояние весов. Знак полярности помещается перед данными с ведущими нулями. Если данные

нулевые, добавляется знак +.

После данных следует единица измерения, состоящая из трех символов.

DP формат (распечатка памяти) 5if type 1

Данный формат используется, если периферийное оборудование не может получать данные в

формате A&D. Если используется принтер AD-8121B, установите для него MODE 3.

Данный формат состоит из 16 символов, не считая терминатора. Заголовок, состоящий из двух символов, указывает на состояние весов. Заголовок

“перегрузки” не используется.

Если данные не нулевые, и нет перегрузки, знак полярности помещается перед

данными с пробелами вместо ведущих нулей.

После данных следует единица измерения, состоящая из трех символов.

Стабил. значение

Нестабил. значение

Данные Ед.изм. Терминатор

Стабильно

Нестабильно

Перегрузка

Заголовок Данные Ед.измер.Терминатор

Данные Терминатор

KF формат 5if type 2

Это формат Карла Фишера для влагомеров. Он используется в тех случаях, когда

периферийное оборудование может воспринимать данные только в этом формате.

Данный формат состоит из 15 символов, не считая терминатора. Данный формат не имеет заголовка. Если данные не нулевые и нет перегрузки, знак полярности помещается перед

данными с пробелами вместо ведущих нулей.

Единица измерения выводится только для стабильных результатов.

MT формат 5if type 3

Заголовок, состоящий из двух символов, указывает на состояние весов. Знак полярности используется только для отрицательных данных. В результате взвешивания вместо ведущих нулей используются символы пробелов. Длина символа в этом формате изменяется в зависимости от единицы измерения.

NU формат (цифровой) 5if type 4

Данный формат используется только для вывода цифровых данных.

Данный формат состоит из 10 символов, не считая терминатора. Знак полярности помещается перед данными с ведущими нулями. Если данные

нулевые, используется знак +.

CSV формат 5if type 5

ID номер Номер данных Дата Время Результат взвешивания

Номер данных Терминатор

Отделяет данные в стандартном формате A&D и единицу измерения запятой ( , ). Единица измерения выводится, даже если имела место перегрузка. Если в качестве десятичного знака используется запятая (,), то в качестве

разделителя используется точка с запятой ( ; ).

Если к выходным данным добавлены ID номер, номер данных, время и дата

(параметр "Вывод данных (dout)" таблицы функции), данный формат выводит ID

номер, номер данных, дату, время и результаты взвешивания в указанном порядке,

отделяет каждый элемент данных запятой и воспринимает все элементы как одну

группу данных.

ID номер dout 5-id 1

Идентификационный номер весов.

Данный формат состоит из 7 символов, не считая терминатора.

Номер данных dout d-no 1

Данный формат выводит номер данных непосредственно перед их передачей через

интерфейс RS-232C.

Данный формат состоит из 7 символов, не считая терминатора. Если выбран CSV формат (5if type 5), вместо точки ( . ) используется запятая ( , ).

Дата dout 5-td 2 or 3

Порядок вывода даты можно изменить с помощью параметров "Вывод времени/даты

(5-td)" и "Время (Cl adj)".

Год выводится в четырехсимвольном формате.

Time dout 5-td 1 or 3

Время выводится в 24-часовом формате.

11.6. Примеры форматов данных

Стабильно

Нестабильно

Перегрузка

Положительная погрешность

Перегрузка

Отрицательная погрешность

Пробел, ASCII 20h

Возврат каретки, ASCII 0Dh

Перевод строки, ASCII 0Ah

Единицы измерения

A&D D.P. KF MT

Грамм

Миллиграмм

Рeжим счета предметов

Режим вычисления %

Унция

Тройская унция

Метрический карат

Мом

Пеннивейт

Гран

Тайл (

Тайл (Гонконг, ювелирный)

Тайл (Тайвань)

Тайл (Китай)

Тола (Индия)

Мессгал

Плотность

Пробел, ASCII 20h

Гонконг, Сингапур)

Сохран.

Переход в режим

установки даты

11.7. Функция часов и календаря

Весы имеют функцию часов и календаря. Если параметр "Вывод в формате GLP

(info)" имеет значение "1" или "2", а параметр "Вывод времени/даты (5-td)" − "1", "2"

или "3", то значения времени и даты добавляются к выходным данным. Выполните

установку и подтверждение времени и даты следующим образом:

Процедура

1 Нажмите и удерживайте клавишу RANGE до появления сообщения ba5fnc

(таблица функций, режим взвешивания). Затем отпустите клавишу.

2 Несколько раз нажмите клавишу

RANGE

для получения на дисплее сообщения

Cl adj

3 Нажмите клавишу PRINT . Весы входят в режим подтверждения или установки

времени и даты.

Подтверждение времени

4 На дисплей выводится текущее время, все цифры мигают. Если значение времени правильное, и дату не нужно

подтверждать, нажмите клавишу CAL и перейдите на шаг 8. Если значение времени правильное, а дату необходимо

подтвердить, нажмите клавишу RANGE и перейдите на шаг 6. Если значение времени необходимо изменить, нажмите на

клавишу RE-ZERO и перейдите на шаг 5.

Установка времени

5 Установите время в 24-часовом формате, используя

следующие клавиши.

RANGE

RE-ZERO MODE PRINT

CAL

..............

.............

.................

................

...................

Выбор цифры, значение которой нужно изменить. Выбранная цифра мигает. Увеличение значения цифры на единицу. Уменьшение значения цифры на единицу. Сохранение новой установки, вывод на дисплей end и переход на шаг 6. Отмена новой установки и переход на шаг 6.

Подтверждение даты

6 На дисплей выводится текущая дата. Все цифры мигают. Чтобы изменить формат вывода даты − год (y), месяц (m) и день

(d), нажмите клавишу MODE . Дата будет выводится в указанном

Вами формате. Если дата указана правильно, и неодбходимо завершить

процедуру, нажмите клавишу CAL и перейдите на шаг 8. Если необходимо еще раз подтвердить время, нажмите

клавишу RANGE и перейдите на шаг 4. Если дата неверна, и ее нужно откорректировать,

нажмите клавишу RE-ZERO и перейдите на шаг 7.

Замечание

Год обозначается с помощью двух цифр.

Например: год 2004 обозначается цифрами "04".

Установка даты

Сохран.

Режим установки даты

7 Установите дату с помощью следующих клавиш: RANGE

..............

Выбор цифры, значение которой нужно изменить. Выбранная цифра мигает.

RE-ZERO MODE PRINT

...........

................

Увеличение значения цифры на единицу. Уменьшение значения цифры на единицу. Сохранение новой установки, вывод на дисплей end и переход на шаг 8.

CAL

...................

Отмена новой установки и переход на шаг 8

Завершение процедуры

8 На дисплей выводится следующий параметр таблицы

функций. Нажмите клавишу CAL для выхода из функции часов и календаря и возвращения в режим взвешивания.

Замечание

При установке даты и времени не вводите ошибочные значения,

например, несуществующую дату.

При разрядке резервной батарейки на дисплей выводится сообщение

rtc pf . В этом случае нажмите любую клавишу и выполните установку

времени и даты. Разряженная батарейка влияет только на функцию

часов и календаря, однако, если к весам подключен сетевой адаптер,

часы и календарь будут функционировать нормально.

12. ID номер и отчет в формате GLP

Идентификационный номер (ID) используется для идентификации весов при работе в соответствии с международными нормами организации работ в лаборатории (GLP).

Идентификационный номер сохраняется в долговременной памяти весов даже при

отключенном сетевом адаптере. Формат вывода GLP устанавливается параметром таблицы функций "GLP вывод ( Отчет может выводиться на ПК или принтер через серийный интерфейс RS-232C.

Отчет в формате GLP включает в себя такие данные, как производитель, модель,

серийный номер, ID номер, дата, время, место для подписи, а также результат взвешивания, результат калибровки или данные калибровочного теста.

Весы могут выводить следующие GLP отчеты.

"Отчет о калибровке" – калибровка с использованием внутренней гири (калибровка,

вызванная изменением температуры и калибровка нажатием одной клавиши). "Отчет о калибровке " – калибровка с использованием внешней гири. "Отчет о калибровочном тесте" – калибровочный тест с использованием внешней гири. "Блок заголовка" и "Блок конца" результатов взвешивания.

Результаты калибровки и калибровочного теста могут быть записаны в память для

последующего вывода нескольких отчетов одновременно. Подробнее см. в п. "12. Запоминание данных".

Подробнее об установке и подтверждении времени и даты для весов серии GH см. в

п. "10.7. Функция часов и календаря".

info

)".

12.1. Установка идентификационного номера

1 Нажмите и удерживайте клавишу RANGE до появления на дисплее сообщения

таблицы функций ba5fnc , затем отпустите клавишу.

2 Несколько раз нажмите клавишу RANGE для вывода на дисплей сообщения id .

3 Нажмите клавишу PRINT . Установите ID номер с помощью следующих клавиш:

RANGE RE-ZERO

PRINT CAL

4 Если на дисплей выведено сообщение ba5fnc , то, нажав клавишу CAL , Вы

вернетесь в режим взвешивания.

...........

................

...................

Выбор символа, значение которого нужно изменить. Установка значения (символа) для выбранной цифры. См. Перечень символов дисплея ниже. Запоминание нового ID номера и вывод на дисплей ba5fnc . Отмена нового ID номера и вывод на дисплей ba5fnc .

Производитель

Модель

Серийный номер

ID номер

Дата

Время

Тип калибровки

Подпись

===========A=&=D

MODEL=====GH-300

S/N=====01234567

ID======LAB-0123

DATE==2004/07/01

TIME====12:34:56

CALIBRATED(INT.)

SIGNATURE

---------------

~~ ~~ ~~~~~~~A~&~D

<TERM>

MODEL~~ ~~ ~GH-300

<TERM>

S/N~~ ~~ ~01234567

<TERM>

ID~~ ~~ ~~ LAB-0123

<TERM>

DATE

<TERM>

~~ ~~ ~~ 2004/07/01

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:34:56

<TERM>

CALIBRATED(INT.)

<TERM>

SIGNATURE

----------------

12.2. Отчет в формате GLP

Для вывода отчета установите следующие параметры.

Подключите принтер AD-8121B (подробнее см. п. "15.2. Подключение к периферийному оборудованию").

Для распечатки отчета установите значение параметра "Вывод GLP (info)" равным

"1" и используйте режим MODE 3 принтера AD-8121B. Если используется режим MODE1, выберите рабочий режим распечатки памяти, нажав клавишу STAT. принтера AD-8121B.

Для вывода отчета на ПК через серийный интерфейс RS-232C установите значение

параметра "Вывод GLP (info)" равным "2".

Если дата и время установлены неверно, измените установку (см. параметр "Время

(Cl adj)" таблицы функций).

Отчет о калибровке с использованием внутренней гири

Использование клавиатуры

1 Нажмите клавишу CAL для вывода на дисплей сообщения Cal in и откалибруйте

весы автоматически.

2 Если предусмотрен вывод отчета в формате GLP, на дисплей выводится сообщение

glp , а затем выводится отчет о калибровке.

3 После калибровки весы возвращаются в режим взвешивания.

Установка "info 1" Установка "info 2" (формат принтера AD-8121) (Основной формат)

Пробел, ASCII 20h

CR Возврат каретки, ASCII 0Dh LF Перевод строки, ASCII 0Ah

<TERM>

Терминатор, CR , LF или CR

Производитель

Модель

Серийный номер

ID номер

Дата

Время

Тип калибровочного теста

Знач. нулевой точки

Реал. резул.взвешивания

Целевой вес

Подпись

-----------A-&-D

MODEL-----GH-300

S/N-----01234567

ID------LAB-0123

DATE--2004/07/01

TIME----12:34:56

CAL.TEST(INT.)

ACTUAL

-------0.0000--g

----+200.0002--g

TARGET

----+200.0000--g

SIGNATURE

---------------

~~ ~~ ~~~~~~~A~&~D

<TERM>

MODEL~~ ~~ ~GH-300

<TERM>

S/N~~ ~~ ~01234567

<TERM>

ID~~ ~~ ~~ LAB-0123

<TERM>

DATE

<TERM>

~~ ~~ ~~ 2004/07/01

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:34:56

<TERM>

CAL.TEST(INT.)

<TERM>

ACTUAL

<TERM>

~~ ~~ ~~~0.0000~~g

<TERM>

~~ ~~ +200.0000~~g

<TERM>

TARGET

<TERM>

~~ ~~ +200.0000~~g

<TERM>

SIGNATURE

-- -- ----------- -

Отчет о калибровочном тесте с использованием внутренней гири

Замечание

Калибровочный тест не выполняет калибровку весов.

Использование клавиатуры

1 Нажмите и удерживайте клавишу CAL для вывода на дисплей сообщения CC in ,

затем отпустите клавишу.

2 На дисплее появится индикация CC , и произойдет автоматическое тестирование

весов.

3 Выполняется взвешивание нулевой точки, и результат взвешивания на несколько

секунд выводится на дисплей.

4 Выполняется взвешивание внутренней гири, и результат взвешивания на несколько

секунд выводится на дисплей.

5 Если предусмотрен вывод отчета в формате GLP, на дисплей выводится индикация

glp , а затем выводится отчет о калибровочном тесте.

6 После завершения тестирования весы возвращаются в режим взвешивания.

Использование команды

Приведенный ниже отчет о калибровочном тесте может быть выполнен с помощью

команды TST.

Установка "info 1" Установка "info 2" (формат принтера AD-8121) (Основной формат)

Пробел, ASCII 20h

CR Возврат каретки, ASCII 0Dh LF Перевод строки, ASCII 0Ah

<TERM>

Терминатор, CR , LF или CR

Отчет о калибровке с использованием внешней гири

Производитель

Модель

Серийный номер

ID номер

Дата

Время

Тип калибровки

Вес калибр. гири

Подпись

-----------A-&-D

MODEL-----GH-300

S/N-----01234567

ID------LAB-0123

DATE--2004/07/01

TIME----12:34:56

CALIBRATED(EXT.)

CAL.WEIGHT

----+200.0000--g

SIGNATURE

---------------

~~ ~~ ~~~~~~~A~&~D

<TERM>

MODEL~~ ~~ ~GH-300

<TERM>

S/N~~ ~~ ~01234567

<TERM>

ID~~ ~~ ~~ LAB-0123

<TERM>

DATE

<TERM>

~~ ~~ ~~ 2004/07/01

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:34:56

<TERM>

CALIBRATED(EXT.)

<TERM>

CAL.WEIGHT

<TERM>

~~ ~~ +200.0000~~g

<TERM>

SIGNATURE

-- -- ------------

Использование клавиш

1 Нажмите и удерживайте клавишу CAL до появления на дисплее индикации Cal out,

затем отпустите клавишу.

2 На дисплее появится Cal 0 . 3 Если необходимо обновить значение массы калибровочной гири, нажмите клавишу

RANGE и перейдите на шаг 4.

Если Вы используете ранее установленное значение массы калибровочной гири, перейдите на шаг 5.

4 Установите значение массы калибровочной гири с помощью следующих клавиш: RANGE

RE-ZERO

MODE PRINT

5 При нажатии клавиши RE-ZERO происходит взвешивание нулевой точки, и

полученное значение на несколько секунд появляется на дисплее.

6 Поместите показанную на дисплее массу на чашку весов. Нажмите клавишу PRINT

для выполнения взвешивания. Результат взвешивания на несколько секунд появится на дисплее.

7 Если предусмотрен вывод отчета в формате GLP, на дисплее появляется индикация

glp , а затем выводится отчет о калибровочном тесте.

8 После калибровки весы возвращаются в режим взвешивания.

Установка "info 1" Установка "info 2" (формат принтера AD-8121) (Основной формат)

Пробел, ASCII 20h

CR Возврат каретки, ASCII 0Dh

<TERM>

LF Перевод строки, ASCII 0Ah

..............

.................

...............

............

Выбор цифры, значение которой нужно изменить (цифра мигает). Увеличение значения мигающей цифры. Уменьшение значения мигающей цифры. Сохранение нового значения.

Терминатор, CR , LF или CR

Производитель

Модель

Серийный номер

ID номер

Дата

Время

Тип калибровочного теста

Знач. нулевой точки

Реал. резул.взвешивания

Целевой вес

Подпись

-----------A-&-D

MODEL-----GH-300

S/N-----01234567

ID------LAB-0123

DATE--2004/07/01

TIME----12:34:56

CAL.TEST(EXT.)

ACTUAL

-------0.0000--g

----+200.0002--g

TARGET

----+200.0000--g

SIGNATURE

---------------

~~ ~~ ~~~~~~~A~&~D

<TERM>

MODEL~~ ~~ ~GH-300

<TERM>

S/N~~ ~~ ~01234567

<TERM>

ID~~ ~~ ~~ LAB-0123

<TERM>

DATE

<TERM>

~~ ~~ ~~ 2004/07/01

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:34:56

<TERM>

CAL.TEST(EXT.)

<TERM>

ACTUAL

<TERM>

~~ ~~ ~~~0.0000~~g

<TERM>

~~ ~~ +200.0002~~g

<TERM>

TARGET

<TERM>

~~ ~~ +200.0000~~g

<TERM>

SIGNATURE

----------------

Отчет о калибровочном тесте с использованием внешней гири

Замечание

Калибровочный тест не выполняет калибровку весов.

Использование клавиатуры

1 Нажмите и удерживайте клавишу CAL для вывода на дисплей сообщения CC out

затем отпустите клавишу.

2 На дисплее появится индикация Cal 0 . 3 Если необходимо обновить значение массы калибровочной гири, нажмите клавишу

RANGE и перейдите на шаг 4.

Если Вы используете ранее установленное значение массы калибровочной гири, перейдите на шаг 5

4 Установите значение массы калибровочной гири с помощью следующих клавиш. RANGE

RE-ZERO

MODE PRINT

5 При нажатии клавиши RE-ZERO , происходит взвешивание нулевой точки, и

полученное значение на несколько секунд появляется на дисплее.

6 Поместите показанную на дисплее массу на чашку весов. Нажмите клавишу

выполнения взвешивания. Результат взвешивания на несколько секунд появится на дисплее.

7 Если предусмотрен вывод отчета в формате GLP, на дисплее появляется индикация

glp , а затем выводится отчет о калибровочном тесте.

8 После калибровки весы возвращаются в режим взвешивания.

Установка "info 1" Установка "info 2" (формат принтера AD-8121) (Основной формат)

Пробел, ASCII 20h

CR Возврат каретки, ASCII 0Dh LF Перевод строки, ASCII 0Ah

<TERM>

..............

............

.................

...............

Терминатор, CR , LF или CR

для

Блок заголовка и блок конца

-----------A-&-D

MODEL-----GH-300

S/N-----01234567

ID------LAB-0123

DATE--2004/07/01

START

TIME----12:34:56

WT--+123.4567--g

WT--+123.4612--g

WT--+123.4623--g

WT--+123.4634--g

WT--+123.4511--g

WT--+123.4534--g

WT--+123.4712--g

WT--+123.4645--g

END

TIME----12:40:15

SIGNATURE

---------------

~~ ~~ ~~~~~~~A~&~D

<TERM>

MODEL~~ ~~ ~GH-300

<TERM>

S/N~~ ~~ ~01234567

<TERM>

ID~~ ~~ ~~ LAB-0123

<TERM>

DATE

<TERM>

~~ ~~ ~~ 2004/07/01

<TERM>

START

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:34:56

<TERM>

WT~~+123.4567~~g

<TERM>

WT~~+123.4612~~g

<TERM>

WT~~+123.4623~~g

<TERM>

WT~~+123.4634~~g

<TERM>

WT~~+123.4511~~g

<TERM>

WT~~+123.4534~~g

<TERM>

WT~~+123.4712~~g

<TERM>

WT~~+123.4645~~g

<TERM>

END

<TERM>

TIME

<TERM>

~~ ~~ ~~~~12:40:15

<TERM>

SIGNATURE

----------------

Блок заголовка

Производитель

Модель

Серийный номер

ID номер

Дата

Время

Результаты

взвешивания

Время

Подпись

Блок конца

При выводе отчета в формате GLP в начало и конец данных, содержащих значения

массы, помещаются “блок заголовка” и “блок конца”.

Замечания

Для распечатки отчета на принтере AD-8121B используйте режим MODE 3 принтера. Если

используется режим MODE1, выберите рабочий режим распечатки памяти, нажав клавишу

STAT. принтера AD-8121B.

Если используется функция памяти данных (за исключением data 0), "блок заголовка" и "блок

конца" не выводятся.

Использование клавиш

Когда на дисплей выведены результаты измерений, нажмите и удерживайте клавишу затем отпустите клавишу. На дисплее появится сообщение

2 Результаты взвешивания выводятся в соответствии с установками параметров

режима вывода данных (prt) таблицы функций.

3 Нажмите и удерживайте клавишу PRINT до появления на дисплее сообщения

recend , затем отпустите клавишу. "Блок конца" выведен.

Установка "info 1" Установка "info 2" (формат принтера AD-8121) (основной формат)

Пробел, ASCII 20h

CR Возврат каретки, ASCII 0Dh LF Перевод строки, ASCII 0Ah

<TERM>

Терминатор, CR , LF или CR

5tart

. "Блок заголовка" выведен.

Результаты взвешивания

Без даты и времени

До 200 значений

С датой и временем

До 100 значений

Отчет о калибровке Внутренняя калибровка

Внешняя калибровка Отчет о калибровочном тесте Внутренний калибровочный тест

Внешний калибровочный тест

Последние 50 значений

Результаты взвешивания без даты и времени

-d-

Результаты взвешивания с датой и временем

d-t

Отчет о калибровке

Hi5

Верхний левый угол дисплея

13. Запоминание данных

Функция памяти предназначена для сохранения в памяти весов результатов

взвешивания и калибровки. Данные, хранящиеся в памяти, могут быть одновременно выведены на принтер или персональный компьютер.

13.1. Рекомендации к использованию функции памяти

Чтобы использовать функцию памяти, выполните установку параметров "Память

данных (data)" и "Вывод времени/даты ( п. "10. Таблица функций".

Перечень данных, подлежащих сохранению, и объем памяти зависят от установки

параметра "Вывод времени/даты (

5-td

Если в момент записи данных в память, там хранятся записи

другого типа, в левом верхнем углу дисплея появится мигающая индикация "Clr". Например, Вы хотите сохранить результаты взвешивания, а в памяти остаются данные калибровки или значение массы одного предмета.

В этом случае, прежде чем сохранить данные, очистите память следующим

образом:

Освобождение памяти "Clr" или "err"

1 Нажмите и удерживайте клавишу PRINT до появления на дисплее сообщения

SClr "n"o ( "no" мигает). Затем отпустите клавишу.

2 Нажмите клавишу RE-ZERO для вывода на дисплей сообщения SClr "g"o ("go"

мигает).

В левом верхнем углу дисплея появится тип данных, хранящихся в памяти:

)".

5-td

)" в таблице функций. Подробнее см.

3 Нажмите клавишу PRINT для удаления всех данных из памяти.

4 На дисплее весов появится end , и весы вернутся в режим взвешивания.

13.2. Запоминание результатов взвешивания

Индикатор ожидания

интерв. памяти

Активный индикатор

интерв. памяти

Кол-во данных в

памяти

Переполн. памяти

Номер данных,

выведенных на дисплей

Результаты

взвешивания

Данные памяти на

дисплее

Весы могут хранить в памяти до 200 значений результатов взвешивания (при

сохранении даты и времени, объем памяти составляет 100 значений). Данные сохраняются в долговременной памяти даже при отключенном сетевом адаптере.

Нет необходимости в том, чтобы компьютер и принтер были бы постоянно

подключены к весам, поскольку весы сохраняют результаты взвешивания в памяти.

Все данные памяти одновременно могут быть выведены на принтер или

персональный компьютер.

Данные памяти могут быть выведены на дисплей весов для контроля. Информацию, которую нужно добавить к выходным данным (ID номер, номер данных,

дата и время), можно выбрать при установке функций.

Запоминание результатов взвешивания

Замечание

Если в левом верхнем углу дисплея появляется мигающая индикация "Clr", удалите данные из памяти.

1 Установите для параметра "Память данных (data)" значение "1". 2 Выполните установку параметра "Вывод времени/даты (5-td)" независимо от того,

будут ли сохраняться дата и время или нет.

3 Процедура запоминания данных определяется установками параметра "Режим

вывода данных (prt)".

Доступны 4 режима запоминания данных.

Клавиатурный режим

Режим автопечати A

Если значение на дисплее стабильно, и нажата клавиша

PRINT , весы запоминают результаты взвешивания.

Если значение на дисплее стабильно, и соблюдены условия, заданные параметрами "Полярность автопечати", "Полоса автопечати", значение стандартной массы (нулевая точка), весы запоминают результаты взвешивания.

Режим автопечати B

Если значение на дисплее стабильно, и соблюдены условия, заданные параметрами "Полярность автопечати", "Полоса автопечати", значение стандартной массы (последнее стабильное значение), весы запоминают результаты взвешивания.

Режим интервальной памяти Результаты взвешивания записываются в память весов с

интервалом, заданным параметром "Интервал времени (int)". Для начала и завершения этого режима нажмите клавишу PRINT .

Параметр

Режим

Режим вывода данных

Полярность

автопечати, полоса

автопечати

Функция

памяти

Интервал

времени

Клавиатурный режим

prt 0

Не используется

data 1

Не используется

Режим автопечати A

prt 1

ap-a 0-2

ap-b 0-2

data 1

Режим автопечати B

prt 2

data 1

Режим интервальной памяти

prt 3

Не используется

data 1

int 0-8

Номер данных Нет

d-no 0

Время и дата

Нет

5-td 0

Да

d-no 1

Только время

5-td 1

ID номер Нет

5-id 0

Только дата

5-td 2

Да

5-id 1

Время и дата

5-td 3

Предупреждение

Данные не могут быть выведены на ПК через серийный интерфейс RS-232C в момент

их записи в память.

Индикация "fUl" указывает на переполнение памяти. Для записи данных необходимо

очистить память.

Автоматическая самокалибровка не может выполняться при активном режиме

интервальной памяти.

Во время записи данных в память нельзя использовать следующие команды: Q Команда запроса результатов взвешивания S Команда запроса стабильных результатов взвешивания SI Команда запроса результатов взвешивания SIR Команда запроса стабильных результатов взвешивания

Установка таблицы функций

Установка параметров для выходных режимов следующая:

Дополнительные параметры устанавливаются следующим образом

Активизация функции памяти

1 Нажмите и удерживайте клавишу RANGE до появления на дисплее сообщения

ba5fnc , затем отпустите клавишу.

2 Несколько раз нажмите клавишу RANGE для вывода на дисплей сообщения dout .

3 Нажмите клавишу PRINT .

4 Три раза нажмите клавишу RANGE для вывода на дисплей сообщения data 0 .

5 Нажмите клавишу RE-ZERO для вывода на дисплей сообщения data 1 .

6 Нажмите клавишу PRINT для сохранения установок.

7 Нажмите клавишу CAL для возвращения в режим взвешивания.

Вызов данных из памяти

Индикаторы

Результаты взвешивания

без даты и времени

Результаты взвешивания

с датой и временем

Индикатор

Результаты взвешивания

без даты и времени

Результаты взвешивания с

датой и временем

Убедитесь, что параметр "Память данных (data)" имеет значение "2".

1 Нажмите и удерживайте клавишу

дисплее сообщения

reCall

, затем отпустите клавишу.

до появления на

2 Нажмите клавишу PRINT для входа в режим вызова

данных из памяти. В левом верхнем углу дисплея появится индикация типа данных. Вызовите данные из памяти, используя следующие клавиши:

RE-ZERO MODE PRINT

...........

...............

................

Переход к следующей группе данных. Возврат к предыдущей группе данных. Передача текущих данных через интерфейс RS-232C.

Чтобы удалить данные с дисплея, нажмите и удерживайте клавишу RANGE и

одновременно нажмите клавишу CAL .

Клавиша CAL используется для выхода из режима вызова данных из памяти.

3 Для возвращения в режим взвешивания нажмите клавишу CAL .

Одновременная передача всех данных из памяти

Убедитесь, что установки параметра "Серийный интерфейс (5if)" выполнены

правильно. См. "10. Таблица функций" и "16.2. Подключение к периферийному оборудованию".

1 Нажмите и удерживайте клавишу PRINT до появления на

дисплее сообщения reCall , затем отпустите клавишу.

2 Нажмите клавишу RANGE для вывода на дисплей

индикации out .

3 Нажмите клавишу PRINT для вывода на дисплей

индикации out "n"o ("no" мигает).

5 Нажмите клавишу RE-ZERO для вывода на дисплей

индикации out "g"o ("go" мигает).

6 Для передачи всех данных памяти через серийный

интерфейс RS-232C нажмите клавишу PRINT .

7 После завершения передачи данных на дисплее появится сообщение Clear .

Для возвращения в режим взвешивания нажмите клавишу CAL .

Одновременное удаление всех данных из памяти

1 Нажмите и удерживайте клавишу PRINT до появления на дисплее индикации

reCall , затем отпустите клавишу.

2 Несколько раз нажмите клавишу RANGE для вывода на дисплей сообщения Clear .

3 Нажмите клавишу PRINT для вывода на дисплей out "n"o ("no" мигает).

4 Нажмите клавишу RE-ZERO для вывода на дисплей out "g"o ("go" мигает).

5 Нажмите клавишу PRINT для удаления всех данных.

После удаления всех данных на дисплее появится сообщение

7 Для возвращения в режим взвешивания нажмите клавишу CAL .

end

, а затем −

reCall

Индикатор

Верхний левый

угол дисплея

Верхний левый

угол дисплея

13.3. Запоминание данных калибровки и калибровочного теста

Данные калибровки (где и когда она выполнялась) и

калибровочных тестов можно сохранить в памяти.

Все данные памяти можно одновременно вывести на принтер

или персональный компьютер.

Можно сохранить до 50 комплектов данных калибровки или

калибровочных тестов. После того, как объем памяти будет исчерпан, в левом верхнем углу дисплея появится индикация "

fUl

Запоминание данных калибровки и калибровочных тестов

Замечание

Если в левом верхнем углу дисплея появится мигающая индикация "Clr" , удалите данные из

памяти.

Для запоминания данных калибровки и калибровочного теста выполните следующие

действия:

1 Установите значение параметра "Память данных (data)" равным "2".

2 Значение параметра "Вывод GLP (info)" равно "1" или "2".

3 После сделанных установок данные всех калибровок или калибровочных тестов

будут автоматически сохраняться в памяти.

Передача данных памяти

Замечание

Убедитесь, что установки параметра "Серийный интерфейс (5if)" выполнены верно.

См. "10. Таблица функций" и "16.2. Подключение к периферийному оборудованию".

Убедитесь, что параметр "Память данных (data)" имеет значение "2".

1 Нажмите и удерживайте клавишу PRINT до появления

на дисплее сообщения out , затем отпустите клавишу.

2 Нажмите клавишу PRINT для получения out "n"o ("no" мигает).

3 Нажмите клавишу RE-ZERO для получения out "g"o ("go" мигает).

4 Нажмите клавишу

для передачи данных памяти через серийный интерфейс RS-232C.

5 Когда все данные переданы, на дисплее весов появится сообщение Clear .

Нажмите клавишу CAL для возвращения в режим взвешивания.

Удаление данных из памяти

1 Нажмите и удерживайте клавишу PRINT до появления на дисплее

сообщения out , затем отпустите клавишу.

2 Нажмите клавишу SAMPLE для получения сообщения Clear .

3 Нажмите клавишу PRINT для получения Clr "n"o ("no" мигает).

4 Нажмите клавишу RE-ZERO для получения Clr "g"o ("go" мигает).

5 Нажмите клавишу PRINT для удаления всех данных.

6 Когда все данные будут удалены, на дисплее появится сообщение out .

Нажмите клавишу CAL для возвращения в режим взвешивания.

Поддонный крюк

Крышка

Дно весов

Стол с отверстием

Чашка весов

14. Поддонный крюк

Поддонный крюк может использоваться для взвешивания крупногабаритных

предметов или магнитных материалов, а также для опеделения плотности. Встроенный поддонный крюк находится в нижней панели весов под крышкой. Используйте поддонный крюк, как показано ниже.

Предупреждения

Не нагружайте крюк слишком тяжелыми грузами.

Если крюк не используется, наденьте крышку, чтобы

пыль не попадала внутрь весов.

Не толкайте крюк снизу вверх.

При переворачивании весов чашка весов, суппорт

чашки, противосквозняковое кольцо и пылезащитное

кольцо могут упасть. Снимите их.

При снятии крышки возможна ошибка взвешивания,

поскольку на внутреннюю часть весов может повлиять

сквозняк. Проверьте условия работы в помещении.

1 Снимите крышку, находящуюся на нижней панели весов.

2 Подвесьте чашку весов на крюк.

Поместите весы на стол с отверстием.

Класс

Параметр и значение

Описание

d5 fnc

Функция определения плотности

ldin

Ввод плотности жидкости

Температура воды

Плотность жидкости

= x 0

A - B

15. Измерение плотности

Весы серии GН имеют режим определения плотности. Они подсчитывают плотность твердого вещества, сопоставляя значение массы образца в обычных условиях на воздухе и при помещении образца в жидкость.

Замечания

При поступлении весов с завода-изготовителя, режим измерения плотности не активизирован.

Чтобы использовать этот режим, внесите изменения в таблицу функций и активизируйте режим.

Если выбран режим измерения плотности, функция настройки отклика недоступна. Дискретность дисплея в режиме измерения плотности составляет 0.0001 г.

Формула расчета плотности

Значение плотности может быть рассчитано по следующей формуле:

где : плотность образца A : значение массы образца в воздухе B : значение массы образца в жидкости

: плотность жидкости

Перед измерением: изменения в таблице функций

Прежде чем приступить к измерениям, внесите следующие изменения в таблицу функций:

1 Выбор режима определения плотности Режим определения плотности устанавливается, как одна из единиц измерения.

Выберите его нажатием клавиши MODE . Чтобы использовать этот режим, выберите его в таблице функций (единица измерения Unit d ). См. "5.2. Изменение единиц измерения".

2 Выбор способа определения плотности жидкости Выберите метод ввода значения плотности жидкости из таблицы функций (см. ниже).

Замечание

Таблица функций доступна только в том случае, если выбран режим определения плотности

(d5fnc). Если режим определения плотности активен, на дисплей будут выведены сообщения

5if и d5fnc .

заводская установка

Ввод значения плотности жидкости

°C

0.99984

0.99990

0.99994

0.99996

0.99997

0.99996

0.99994

0.99990

0.99985

0.99978

0.99970

0.99961

0.99949

0.99938

0.99924

0.99910

0.99894

0.99877

0.99860

0.99841

0.99820

0.99799

0.99777

0.99754

0.99730

0.99704

0.99678

0.99651

0.99623

0.99594

0.99565

0.99534

0.99503

0.99470

0.99437

0.99403

0.99368

0.99333

0.99297

0.99259

0.99222

0.99183

0.99144

0.99104

0.99063

0.99021

0.98979

0.98936

0.98893

0.98849

0.98804

0.98758

0.98712

0.98665

0.98618

0.98570

0.98521

0.98471

0.98422

0.98371

0.98320

0.98268

0.98216

0.98163

0.98110

0.98055

0.98001

0.97946

0.97890

0.97834

0.97777

0.97720

0.97662

0.97603

0.97544

0.97485

0.97425

0.97364

0.97303

0.97242

0.97180

0.97117

0.97054

0.96991

0.96927

0.96862

0.96797

0.96731

0.96665

0.96600

0.96532

0.96465

0.96397

0.96328

0.96259

0.96190

0.96120

0.96050

0.95979

0.95906

В таблице функций предусмотрено два способа ввода значения плотности жидкости:

"Ввод плотности жидкости (ldin)” путем ввода температуры воды, либо непосредственный ввод значения плотности жидкости.

1 Для выбора режима определения плотности нажмите клавишу

Когда режим начнет работать, на дисплее появится единица измерения "g (грамм)", а индикатор обработки данных (

)

начнет мигать.

Ввод температуры воды (ldin 0)

2 На дисплее появится текущее (ранее установленное) значение

температуры воды (ед.измерения:°C, заводская установка : 25°C). Для изменения значения используйте следующие клавиши:

MODE

RE-ZERO (+)

MODE (-) Уменьшение значения температуры на один градус

CAL Отмена изменений и возврат в режим определения плотности.

Увеличение значения температуры на один градус

(0°C выводится на дисплей после 99°C)

(99°C выводится на дисплей после 0°C)

Запоминание нового значения, вывод на дисплей возвращение в режим определения плотности. Переход на шаг 1

Переход на шаг 1.

end

Соотношение между температурой воды и ее плотностью

Непосредственный ввод значения плотности (ldin 1)

На дисплей выводится текущее значение плотности (ранее установленное)

(ед.измерения : г / см3, заводская установка : 1.0000г / см3). Для изменения значения используйте следующие клавиши: Диапазон значений плотности: 0.0000г / см3 − 1.9999г / см3.

RANGE (-) RE-ZERO (+) PRINT

CAL

Выбор цифры, значение которой нужно изменить. Установка значения выбранной цифры. Запоминание изменения, вывод на дисплей end и возврат в

режим определения плотности. Переход на шаг 1. Отмена изменений, возврат в режим определения плотности.

Переход на шаг 1.

Поместите образец на чашку в воздухе

Поместите образец с чашки в

воздухе на чашку в жидкости

Удалите образец

Взвешивание в жидкости

g светится. светится

Дисплей плотности g откл. светится.

Взвешивание в воздухе g светится. мигает.

Вывод или сохранение

Взвешивание в воздухе g светится. мигает.

Вывод или сохранение

Из: "Ввод плотности жидкости"

Измерение плотности

Замечание

Если во время измерений температура жидкости или ее состояние изменяется, введите

значение плотности жидкости еще раз, если это необходимо.

Значение плотности выводится на дисплей в виде четырехразрядного числа. Изменение

дискретности дисплея с помощью клавиши RANGE невозможно.

Значение плотности выводится на дисплей после того, как выведено: "Значение

массы на воздухе" и "Значение массы в жидкости".

Процедура для каждого измерения следующая:

Войдите в режим определения плотности: на дисплее

– единица измерения "g (грамм)", индикатор обработки

данных (

пустыми. Нажмите на клавишу

обнуления дисплея.

Поместите образец на чашку в воздухе.

Если результат взвешивания выводится или

сохраняется, нажмите клавишу

сохранения результата после появления на дисплее

индикатора стабильности.

Нажмите клавишу

взвешивания в воздухе и перехода на следующий шаг.

Замечание

Если результат отрицательный, или на дисплее появился

символ E (выход из диапазона), клавиша RANGE

неактивна.

)

мигает. Чашки весов должны оставаться

RE-ZERO

RANGE

для фиксации результата

для

3 Переместите образец на чашку в жидкости.

Если результат взвешивания выводится или

сохраняется, нажмите клавишу

для

сохранения результата после появления на дисплее

индикатора стабильности.

Нажмите клавишу

RANGE

для фиксации результата

взвешивания в жидкости и перехода на следующий шаг.

Замечание

Если на дисплее появится символ E (выход из диапазона),

клавиша RANGE неактивна.

4 Если значение плотности выводится или

сохраняется, нажмите клавишу PRINT для

сохранения значения.

Для измерения другого образца нажмите

клавишу RANGE и перейдите на шаг 2. 5 Если во время измерений температура

жидкости или ее состояние изменяется,

введите значение плотности жидкости еще раз,

если это необходимо.

6 Нажмите клавишу MODE для перехода в

другие режимы.

16. Стандартный интерфейс ввода/вывода

No.

контакта

Наимен.

сигнала

Направле-

ние

Описание

1 -

Нет подключения

TXD

Выход

Передача данных

RXD

Вход

Прием данных

4 - -

Нет подключения

SG -

Заземление

DSR

Выход

Готовность данных

RTS

Вход

Запрос на передачу

CTS

Выход

Очистить для передачи

9 - -

Нет подключения

Стартовый бит

Биты данных

Бит четности

Стоповый бит

-5В − -15В +5В − +15В

RS-232C

Nо 4-40UNC

Со стороны весов

DCE

Со стороны ПК

DTE

Внутрь весов

Пример терминалов

+5V

3.3k

TXD 2

RXD 3

RTS 7

CTS 8

DSR 6

SG 5

RXD

TXD

RTS

CTS

DSR

16.1. Интерфейс RS-232C

Весы являются устройством, передающим данные (устройство DCE). Подключите

весы к ПК (устройство типа DTE − терминальное), используя прямой кабель.

Система передачи : EIA RS-232C Форма передачи : Асинхронная двунаправленная полудуплексная Скорость передачи данных : 10 раз/сек или 5 раз/сек (равна частоте обновления дисплея) Формат данных : Скорость двоичной передачи данных

: 600, 1200, 2400, 4800, 9600, 19200бод Биты данных : 7 или 8 бит Проверка четности : Четность, нечетность (Биты данных 7 бит) Нет (Биты данных 8 бит) Стоповый бит : 1 бит Код : ASCII

Соединение контактов D-Sub 25 pin

Наименования сигналов со стороны весов такие же, как со

стороны DTE устройства с реверсивными TXD и RXD.

Установка функции

Описание

dout prt 0 - 3

Выбор режима печати

dout ap-p 0 - 2

Выбор полярности для режима автопечати

dout ap-b 0 - 2

Выбор диапазона автопечати

dout pU5e 0,1

Выбор паузы при печати данных

5if bp5 2 Заводская установка

2400 бод

5if btpr 0 Заводская установка

7 бит, проверка четности

5if Crlf 0 Заводская установка

CR, LF

5if Ct5 0 Заводская установка

Запрет использования CTS и RTS контроля

Установка функции

Описание

dout 5-td 0 Заводская установка

Нет вывода времени и даты

dout 5-id 0 Заводская установка

Нет вывода ID номера

dout at-f 0 Заводская установка

Не использовать автоподачу бумаги

5if type 0 Заводская установка

Стандартный формат A&D

Установка функции

Описание

dout 5-td 0 - 3

Вывод даты и времени, если необходимо

dout 5-id 0,1

Вывод ID номера, если необходимо

dout at-f 0,1

Использовать автоподачу бумаги, если необходимо

5if type 1

DP формат

Установка функции

Описание

dout pU5e 1

Используется пауза

Установка

Что распечатывается

data 0

Результат взвешивания

data 1

Результат взвешивания, сохраненный в памяти

data 2

Отчет о калибровке, сохраненный в памяти

16.2. Подключение к периферийному оборудованию

Подключение к принтеру AD-8121B

Для использования принтера AD-8121B выполните следующие установки.

Если используется режим "MODE 1" или "MODE 2" принтера AD-8121B

Если используется режим "MODE 3" принтера AD-8121B

Если данные передаются непрерывно. Если все данные памяти передаются за один раз.

Замечание Принтер работает следующим образом, в зависимости от установки данных памяти

Примеры печати см. в п. "12.2. Отчет в формате GLP".

Подключение к ПК и использование WinCT

Весы являются устройством, передающим данные (устройство типа DCE), и могут быть подключены к ПК через серийный интерфейс RS-232C. Перед подключением внимательно прочтите инструкцию по эксплуатации ПК. Для подключения используйте стандартный DCE кабель (тип кабеля – прямой).

Использование программного обеспечения WinCT

Если в качестве операционной системы ПК используется Windows, для передачи результатов взвешивания на ПК может быть использовано поставляемое с весами программное обеспечение WinCT. WinCT имеет два метода передачи данных: “RSCom” и “RSKey” (подробнее смотрите в инструкции к WinCT).

RSCom позволяет:

Передавить команды управления весами.

Осуществлять двунаправленную связь между весами и ПК через серийный интерфейс RS-232C.

Выводить на дисплей или запоминать данные, используя формат текстового

файла. Данные могут быть также распечатаны на принтере, подключенном к ПК.

Связываться с несколькими весами одновременно, если весы подключены к

нескольким портам ПК.

Получать отчет в формате GLP.

Компьютер, подключенный к весам, может одновременно работать с другими программами

RsKey позволяет:

Передавать результаты взвешивания непосредственно в Microsoft Excel и другие программы.

Получать отчет в формате GLP.

RSKey может работать с большинством программ.

Используя WinCT, весы могут выполнять следующее:

1. Анализ результатов взвешивания и статистики с помощью “RS Key”.

Результаты взвешивания могут быть введены непосредственно в таблицу Excel. Затем Excel может выполнить анализ данных, чтобы получить итоговое значение, среднее, стандартное отклонение, max и min значения, а также вывести их на дисплей в графическом виде.

2. Управление весами с помощью команд, подаваемых с ПК.

Используя “RSCom”, ПК посылает на весы команды, такие как RE-ZERO (обнулить) или «Send weighing data» (передать результаты взвешивания), тем самым осуществляя управление весами.

3. Печать отчета в формате GLP. С помощью принтера, подключенного к ПК, может быть распечатан отчет в формате GLP.

4. Получение результатов взвешивания через определенные интервалы времени.

5. Использование функции памяти весов.

Данные могут быть сохранены в памяти весов. Сохраненные данные, результаты взвешивания и данные калибровки могут быть одновременно переданы на ПК.

6. Использование ПК в качестве внешнего индикатора.

Функция RSKey позволяет использовать ПК в качестве внешнего индикатора весов (чтобы это сделать, нужно установить вывод данных в режиме потока).

Команды запроса результатов взвешивания

Отменяет команды S или SIR.

Запрашивает результаты взвешивания немедленно.

Запрашивает результаты взвешивания после стабилизации.

Запрашивает результаты взвешивания немедленно.

SIR

Запрашивает результаты взвешивания непрерывно.

Команды управления весами

CAL

Аналогична клавише CAL.

OFF

Отключение дисплея.

Включение дисплея.

Аналогична клавише ON:OFF.

PRT

Аналогична клавише PRINT.

Аналогична клавише RE-ZERO.

RNG

Аналогична клавише RANGE.

TST

Выполняет калибровочный тест.

Аналогична клавише MODE.

Команды запроса данных

?ID

Запрашивает ID номер.

?SN

Запрашивает серийный номер весов.

?TN

Запрашивает модель весов.

16.3. Команды

16.3.1. Список команд

Замечание

К команде добавляется терминатор, который определяется параметром "5if Crlf" таблицы функций и передается на весы.

16.3.2. Код подтверждения и коды ошибок

Если значение параметра "Функция серийного интерфейса (5if)" равно "erCd 1", весы

выводят код подтверждения <AK> или код ошибки для каждой команды следующим

образом:

<AK> (06h) Подтверждение в коде ASCII.

Если весы получают команду запроса данных и не могут выполнить ее, они передают

код ошибки (EC, Exx).

Если весы получают команду запроса данных и могут ее выполнить, они выводят данные.

Если весы получают управляющую команду и не могут ее выполнить, то передается

код ошибки (EC, Exx). Если весы получают управляющую команду и могут ее выполнить, они передают код

подтверждения.

Приведенные ниже команды управления весами передают код подтверждения как

при получении весами команды, так и при ее выполнении. Если команда не может

быть выполнена должным образом, весы передают код ошибки (EC, Exx). Ошибка

может быть снята с помощью команды CAL.

CAL – команда калибровки с использованием внутренней гири.

ON – команда включения дисплея.

P – команда включения/выключения дисплея. R – команда RE-ZERO.

TST – команда выполнения калибровочного теста.

Если имела место ошибка связи, вызванная внешними помехами, либо произошла

ошибка четности из-за сбоя в передаче данных, весы передают код ошибки. В этом

случае повторите команду.

xx – номер кода ошибки.

16.3.3. Управление с использованием строк CTS и RTS

В зависимости от значения параметра "Ct5" ("Серийный интерфейс (5if)"), весы

работают следующим образом:

Ct5 0

Независимо от того, могут ли весы получить команду, они поддерживают строку CTS в значении Hi. Весы выводят данные независимо от состояния строки RTS.

Ct5 1

Строка CTS находится в значении Hi. Если весы не могут получить следующую команду (например, если они выполняют предыдущую команду), весы устанавливают строку CTS в значение Lo. Весы подтверждают уровень (значение) строки RTS перед выводом данных. Если уровень RTS – Hi, весы выводят данные, если уровень RTS – Lo, то данные не выводятся (отменяются).

16.3.4. Установки, имеющие отношение к RS-232C

Весы имеют 2 функции, связанные с RS-232C: "Вывод данных (dout)" и "Серийный

интерфейс (5if)". Установите каждую функцию, как это необходимо.

Компьютер

Время

Весы

Команда ON

Режим ожидания

Отклик на получение команды

На дисплее – все сегменты

Команда завершения

Нулевой дисплей

Компьютер

Время

Весы

Команда R

Режим взвешивания

Отклик на получение команды

Процесс обработки

Команда завершения

Нулевой дисплей

Все сегменты

16.3.5. Примеры команд

В этих примерах используется установка "erCd 1" ("5if"), таким образом выводится

код <AK> (06h).

Пример команды ON (включение весов)

Пример команды R (Обнуление дисплея)

Пример команды CAL (Калибровка с использованием

Компьютер

Время

Весы

Команда CAL

Нулевой дисплей

Отклик на получение команды

Команда завершения

Нулевой дисплей

Компьютер

Время

Весы

Команда R

Команда CAL

Нестабильный результат взвешивания

Отклик на получение команды

Процесс обработки

Когда команда R не может быть получена вследствие нестабильности взвешивания.

Код ошибки

Когда получена команда CAL, весы возвращаются в режим взвешивания

Команда завершения

Режим взвешивания

внутренней гири)

Пример кода ошибки

Это пример ошибки при выполнении команды R. Используется установка "erCd 1".

Весы передают код ошибки, когда полученная команда не может быть выполнена.

Дисплей Код ошибки

Описание

EC,E11

Ошибка стабилизации

Весы не могут стабилизироваться, вследствие возникновения проблемы, связанной с внешними условиями. Проверьте чашку весов. Исключите вибрацию, сквозняки, изменение температуры, статическое электричество и магнитные поля.

Для возвращения в режим взвешивания нажмите клавишу CAL.

EC,E16

Ошибка внутренней гири

Применение внутренней гири не дает изменения значения массы, как

это предусмотрено спецификацией весов.

Убедитесь, что чашка весов пуста, и повторите процедуру взвешивания.

EC,E17

Ошибка внутренней гири

Рабочий механизм внутренней гири функционирует неправильно.

Повторите процедуру взвешивания сначала.

EC,E20

Ошибка калибровочной гири

Калибровочная гиря слишком тяжелая. Проверьте массу

калибровочной гири. Нажмите клавишу CAL для возвращения в

режим взвешивания.

EC,E21

Ошибка калибровочной гири

Калибровочная гиря слишком легкая. Проверьте массу калибровочной

гири. Нажмите клавишу CAL для возвращения в режим взвешивания.

Перегрузка

На чашку был положен груз, вес которого превышает НПВ весов.

Снимите груз с чашки.

Ошибка взвешивания

Масса образца слишком мала.

Убедитесь, что чашка весов установлена правильно, и откалибруйте

весы.

Ошибка массы образца

Весы не могут запомнить массу образца, используемого в режиме

счета предметов или в режиме вычисления процентов, поскольку эта

масса слишком мала.

Используйте образец большей массы.

17. Обслуживание

17.1. Уход за весами

Чистите весы неворсистой тканью, смоченной теплой водой или мягким моющим

средством.

Не используйте органические растворители для чистки весов. Не разбирайте весы. Если весам требуется обслуживание или ремонт, обратитесь в

сервисный центр A&D.

Для транспортировки используйте оригинальный упаковочный материал. Перед использованием весов прочтите п. "3. Меры предосторожности".

17.2. Коды ошибок

Дисплей Код ошибки

Описание

Ошибка массы одного предмета

Масса одного предмета, используемого в режиме счета

предметов, слишком мал. Сохранение и использование его для

счета предметов может привести к ошибке.

Добавьте образцов, чтобы достичь требуемого результата, и

нажмите клавишу PRINT.

Нажатие клавиши PRINT без добавления образцов переключит весы

в режим счета предметов. Но для того, чтобы выполнить точное

взвешивание, следует добавить образцов.

Ошибка обнуления при автоматической настройке отклика

Автоматическая настройка отклика не может быть выполнена, т.к.

чашка весов не пуста. Освободите чашку.

Нажмите клавишу CAL для возвращения в режим взвешивания.

(Проверить NG)

Ошибка стабилизации при автоматической настройке отклика

Автоматическая настройка отклика не может быть выполнена, т.к.

значение массы нестабильно. Проверьте внешние условия, а именно

наличие сквозняков, вибрации и магнитных полей. Проверьте также

чашку весов.

Нажмите клавишу CAL для возвращения в режим взвешивания.

Ошибка батарейки часов

Произошла разрядка батарейки, поддерживающей работу часов.

Нажмите любую клавишу и установите дату и время. При

подключенном сетевом адаптере часы и календарь функционируют

нормально.

Если данная ошибка случается часто, обратитесь в сервисный центр

A&D.

(Мигает)

Переполнение памяти

Количество результатов взвешивания в памяти весов достигло

предельного значения. Для сохранения новых данных очистите

память.

Подробнее см. в п. "12. Запоминание данных".

(Горит)

Переполнение памяти

Объем данных калибровки и калибровочных тестов в памяти достиг

максимального значения (50 значений).

Данные будут автоматически удалены из памяти для запоминания

новых данных.

Подробнее см. п. "12. Запоминание данных".

Ошибка типа памяти

Тип памяти, установленный в таблице функций, и тип данных,

сохраненных в памяти, различны. Подробнее см. п. "12. Запоминание данных".

EC,E00

Ошибка связи

Произошла ошибка протокола во время обмена информацией. Проверьте формат, скорость двоичной передачи данных и четность.

Дисплей Код ошибки

Описание

EC,E01

Неопределенная команда

Была получена неопределенная команда.

Проверьте команду.

EC,E02

Не готово

Полученная команда не может быть выполнена. Например:

Весы получили команду "Q", но находятся не в режиме

взвешивания.

Весы получили команду "Q" во время выполнения команды

RE-ZERO. Отрегулируйте продолжительность паузы при передаче

команд.

EC,E03

Время истекло

Значение параметра “timeout” равно “t – UP 1”, а весы не получили следующий символ команды в течение интервала времени, равного одной секунде.

Проверьте связь.

EC,E04

Избыток символов

В команде, полученной весами, имеет место избыточное количество

символов. Проверьте команду.

EC,E06

Ошибка формата

Команда содержит некорректные данные.

Пример:

Числовые данные ошибочны.

Подтвердите команду.

EC,E07

Неверное значение параметра

Полученные данные выходят за диапазон значений, которые

весы могут воспринять.

Проверьте диапазон параметров команды.

Прочие коды ошибок

Если вам не удается снять ошибки, описанные выше, или возникли другие сообщения об ошибках, обратитесь в сервисный центр A&D.

17.3. Индикатор автоматической самокалибровки

Когда мигает данный индикатор, весам требуется автоматическая

самокалибровка. Индикатор мигает, когда весы фиксируют изменение внешней температуры. Если весы не используются в течение нескольких минут в то время, когда индикатор мигает, весы выполнят автоматическую самокалибровку. Продолжительность мигания зависит от внешних условий.

Совет С весами можно работать, когда индикатор мигает. Рекомендуем

выполнить автоматическую самокалибровку для обеспечения точного

взвешивания.

17.4. Проверка работы весов и внешних условий

Весы являются высокоточным инструментом. В том случае, если внешние условия работы или метод использования весов неадекватны, невозможно выполнить правильное взвешивание. Поместите образец на чашку весов, затем снимите его. Повторите процедуру несколько раз. Если вам покажется, что имеет место проблема повторяемости результатов измерения, либо, что весы работают неправильно, выполните проверку, как описано ниже. Если после проверки весы продолжают работать неправильно, обратитесь в сервисный центр A&D.

Проверка условий работы и метода взвешивания

Условия работы

Достаточно ли устойчив стол для взвешивания? Установлены ли весы горизонтально? Нет ли сквозняков и вибрации? Нет ли поблизости источника сильного электромагнитного излучения, например,

электродвигателя?

Метод взвешивания

Проверьте, не соприкасается ли чашка весов с чем-либо. Правильно ли установлены

чашка и суппорт чашки?

Была ли нажата клавиша RE-ZERO перед тем, как образец поместили на чашку? Помещен ли образец в центр чашки? Установлено ли противосквозняковое кольцо высокого разрешения для взвешивания

с разрешением дисплея 0.01 мг (модели GH-252 и GH-202)?

Откалиброваны ли весы с использованием внутренней гири (калибровка нажатием

одной клавиши)?

Были ли весы прогреты в течение часа перед взвешиванием?

Образец и контейнер

Проверьте, не произошло ли абсорбции или потери влаги образцом под

воздействием внешних условий, таких как температура и влажность.

Одинакова ли температура контейнера и окружающей среды? Не заряжен ли образец статическим электричеством? Не изготовлен ли образец из магнитного материала, например, железа? При

взвешивании магнитных материалов требуется осторожность.

Проверка правильности работы весов

Проверьте правильность работы весов с помощью внешней гири. Убедитесь, что гиря

помещена в центр чашки весов.

Проверьте повторяемость и линейность, используя внешние гири с известными

значениями массы.

17.5. Обращение по поводу ремонта

Если весы нуждаются в обслуживании или ремонте, обратитесь в сервисный центр A&D. Весы являются прецизионным инструментом. Обращайтесь с ними аккуратно и соблюдайте следующие правила при транспортировке:

Используйте оригинальный упаковочный материал.

Перед транспортировкой снимите чашку с весов.

Наименование параметра Модификация весов

GH-120

GH-200

GH-300

GH-202

GH-252

Наибольший предел взвешивания (НПВ или НПВ1/НПВ2), г

120

220

320

51/220

101/250

Наименьший предел взвешивания (НмПВ), г

0,01

0,001

Дискретность отчета (d или d1/d2), г

0,0001

0,00001 / 0,0001

0,00001/ 0,0001

Цена поверочного деления (е или е1/е2), г

0,001

0,0001/ 0,001

Класс точности по ГОСТ

24104-01

I (специальный)

Пределы допускаемой погрешности взвешивания при первичной поверке, мг

От НмПВ до 50000е вкл. Св. 50000е до 200000е вкл. Св. 200000е до НПВ вкл.

±0,3 ±0,7

±0,3 ±0,5 ±0,7

Сроки гарантии указаны в гарантийном талоне, который является неотемлемой частью сопроводительной документации.

18. Хранение и утилизация

Хранение и утилизация прибора должна осуществляться в соответствии с ГОСТ 2.601-95 «ЕСКД. Эксплуатационные документы».

Хранения прибора:

Температура хранения: от -10°С до 40°С. Влажность воздуха: не менее 30%, не более 85%

Утилизация:

Прибор содержит материалы, которые можно перерабатывать и повторно использовать. Утилизация проводится в соответствии с местным законодательством. При утилизации обращайтесь в специализированные организации по утилизации.

19. Ссылка на методику поверки

Первичная и периодическая поверки весов проводятся в соответствии с документом «Весы электронные лабораторные GН фирмы «A&D Co.LTD», Япония. Методика поверки», утвержденного ФГУП «ВНИИМС» от 27 апреля 2005 года. Основные средства поверки - гири класса точности Е2 по ГОСТ 7328-01 «Гири. Общие технические условия».

Межповерочный интервал - 1 год

20. Основные технические характеристики

Наименование параметра Модификация весов

GH-120

GH-200

GH-300

GH-202

GH-252

От НмПВ до 50000е1 вкл. Св. 50000е1 до 200000е1 вкл. Св.200000е1 до НПВ1 вкл. Св. НПВ1 до 200000е2 вкл. Св. 200000е2 до НПВ2 вкл.

±0,05

±0,1

±0,15

±0,5 ±0,7

±0,05

±0,1

±0,15

±0,5 ±0,7

Пределы допускаемой погрешности взвешивания в эксплуатации, мг

От НмПВ до 50000е вкл. Св. 50000е до 200000е вкл. Св. 200000е до НПВ вкл.

±0,6 ±1,4

±0,6 ±1,0 ±1,4

От НмПВ до 50000е1 вкл. Св. 50000е1 до 200000е1 вкл. Св.200000е1 до НПВ1 вкл. Св. НПВ1 до 200000е2 вкл. Св. 200000е2 до НПВ2 вкл.

±0,1 ±0,2 ±0,3 ±1,0 ±1,4

Среднее квадратическое отклонение (СКЛ) показаний весов, мг

0,03

0,1

0,1/0,5

Диапазон выборки массы тары, г

0…120

0…220

0…320

0…220

0…250

Время взвешивания, с, не более

3,5

3,5/8

Диапазон рабочих температур, ºС

От плюс 5 до плюс 40

Параметры адаптера сетевого питания:

- напряжение на входе, В

- частота, Гц

- потребляемая мощность, ВА

220 -15%

50±1

Габаритные размеры, мм

442х217х316

Масса весов, кг, не более

8,2

Вероятность безотказной работы за 1000 ч

0,92

Средний срок службы, лет

-10%

GH-120

GH-200

GH-300

GH-202

GH-252

Наибольший предел

взвешивания (НПВ), г

120

220

320 220

250

101

Максимальные показания

дисплея, г

120.0084

220.0084

320.0084

220.0084

250.0084

51.00009

101.00009

Дискретность дисплея, мг

0.1

0.01

Повторяемость (

Стандартное отклонение

), мг

0.1

0.2

0.1

0.02

0.03

Линейность, мг

±0.2

±0.3

±0.2

±0.03

±0.10

Время стабилизации, сек. (Типично в режиме FAST)

Прибл. 3.5

Прибл. 8

Дрейф чувствительности,

10°C - 30°C

±2 ppm/°C

Рабочие условия

5°C - 40°C, ОВВ 85% или ниже (Без конденсации)

Частота обновления дисплея

5 раз/сек. или 10 раз/сек.

Режим

счета

Миним. знач. массы одного предмета

0.1 мг

Число образцов

10, 25, 50 или 100 шт.

Режим

вычисл. %

Миним. масса, принимаемый за 100%

10.0 мг

Миним. 100% дисплей

0.01 %, 0.1 %, 1 %

(в зависимости от значения стандартной массы в памяти)

Интерфейс

RS-232C с программным обеспечением WinCT

Внешняя калибровочная

гиря, г

100

200

100

300

200

100

200

100

Чашка весов

90 мм

Габаритные размеры

217 x 442 x 316 мм

Источник питания и тип сетевого адаптера

Потребляемая мощность: прибл. 11ВA (сетевой адаптер)

Убедитесь, что тип сетевого адаптера соответствует параметрам Вашей

электросети.

Масса весов

Прибл. 8.2 кг

21. Спецификация от производителя

При работе с весами не допускайте значительного изменения температуры и влажности,

вибрации, сквозняков, а также присутствия магнитных полей и статического электричества.

Внутренняя гиря может деформироваться вследствие коррозии и прочих причин, связанных с

воздействием окружающей среды, а также в результате старения. Периодически проверяйте

внутреннюю гирю и при необходимости корректируйте значение ее массы.

21.1. Габаритные размеры

Единица измерения: мм

Температура

Плотность воды

0°C

0.99984 г/см3

10°C

0.99970 г/см3

20°C

0.99820 г/см3

30°C

0.99565 г/см3

Вес в воздухе

Вес в воде – Вес в воздухе

x плотность воды = плотность образца

10.0000 г

10.0000 г － 9.5334 г

x 0.9970 г/см3 = 21.4 г/см3

Разъем внешней

клавиши AX-T-314A-S

Терминал

Педальный выключ.

AX-SW128

21.2. Опции и периферийное оборудование

Принтер AD-8121B

Компактный матричный принтер Функция статистики, функция времени и календаря,

функция интервальной печати, функция

графической печати, режим распечатки

содержимого памяти

5 x 7 дот, 16 символов в строке

Бумага для принтера (AX-PP143, 45(W) x 50(L) мм,

ø65 мм)

Сетевой адаптер или алкалиновая батарейка

Комплект для определения плотности AD-1653

Пример

Разъем внешней клавиши AX-T-314A-S

Этот разъем выполняет ту же функцию,

что и клавиши RE-ZERO и PRINT . Он

делает возможным дистанционное

управление весами с помощью внешней

клавиши. Такая операция должна

соединять контур GND с контуром PRINT

или RE-ZERO минимум на 100

миллисекнд.

Педальный выключатель

AX-SW128

Выключатель используется для

подключения разъема внешней клавиши и

работы клавиш RE-ZERO и PRINT .

Замечание

При использовании педального выключателя

выполните подключение AX-SW128 и AX-T-314A-S.

Прочие аксессуары

Код

Наименование и описание

AD-1682

Аккумуляторные батареи

Позволяют использовать весы в тех местах, где отсутствует

источник переменного тока.

AD-1683

Прибор для снятия статического электричества

Данная опция позволяет устранять статическое электричество,

которое может присутствовать на взвешиваемых образцах.

AD-8524A/B

Адаптер клавиатуры

Данная опция может использоваться для подключения весов к

ПК, оснащенному соответствующей операционной системой и необходимым программным обеспечением.

AD-8920

Удаленный дисплей

Может подключаться к весам через серийный интерфейс

RS-232C.

22. Термины и определения

Калибровка Настройка весов с целью обеспечения точного взвешивания.

Калибровочная гиря Гиря, используемая для калибровки.

Номер данных Порядковый номер данных (результатов взвешивания или массы

образца в режиме счета предметов) в памяти весов.

Цифра Минимально возможное значение массы. Применительно к весам – это

наименьшее значение массы, которое может быть выведено на дисплей (единица дискретности).

Внешние условия Такие условия окружающей среды, как вибрация, сквозняки,

температура, статическое электричество и магнитные поля.

Внешняя гиря Та гиря, с которой Вы работаете.

GLP Нормы организации работ в лаборатории (Good Laboratory Practice).

GMP Нормы организации производства (Good Manufacturing Practice).

Внутренняя гиря Встроенная калибровочная гиря.

ISO Международная Организация по Стандартизации (International

Organization for Standardization).

Повторяемость Колебание результатов измерений, полученных при повторном

взвешивании одного и того же образца.

Обычно выражается стандартным отклонением.

Например: Стандартное отклонение = 1 цифра, это значит, что результат измерения попадает в диапазон 1 цифра с частотой 68%.

Re-zero Установка дисплея в нулевое значение.

(обнуление)

Дрейф Влияние температуры на результат взвешивания. чувствительности Выражается как температурный коэффициент.

Например: Температурный коэффициент =2ppm/ C: если нагрузка

равна 10г, и температура изменяется на 10 С, значение массы на дисплее изменится на следующую величину:

0.0002%/°C x 10°C x 10г = 0.0002 г

Время стабилизации Промежуток времени, от момента помещения образца на чашку

весов, до появления на дисплее индикатора стабильности и результата взвешивания.

Тарирование Исключение массы контейнера из общего значения массы.

Обычно имеется в виду операция установки контейнера на чашку и

обнуления дисплея.

Целевая масса Внешняя гиря, используемая для калибровочного тестирования.

Нулевая точка Стандартная точка отсчета или нулевое значение дисплея. Обычно

соответствует значению дисплея при пустой чашке весов.

IMAGН0607

ФИРМА-ИЗГОТОВИТЕЛЬ

- - Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013 JAPAN

Telephone: [81] (3) 5391-6132 Fax: [81] (3) 5391-6148

/www.aandd.co.jp/

Эй энд ДИ, Япония

170-0013, Япония, г. Токио, Тошима-Ку, Хигаши-икебукуро, 3-23-14 Тел: [81](3)5391-6132 Факс: [81](3)53916148

ФИРМА-ПОСТАВЩИК

A&D RUS CO., LTD, Russia

Vereyskaya st., 17, Moscow, 121357 RUSSIA Tel: [7](495)937-33-44 Fax: [7](495)937-55-66

Компания Эй энд ДИ РУС, Россия

121357, Россия, г. Москва, ул. Верейская, 17 Тел: [7](495) 937-33-44 Факс: [7](495) 937-55-66

Дата изготовления:

And GH-120, GH-200, GH-300, GH-202, GH-252 User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
