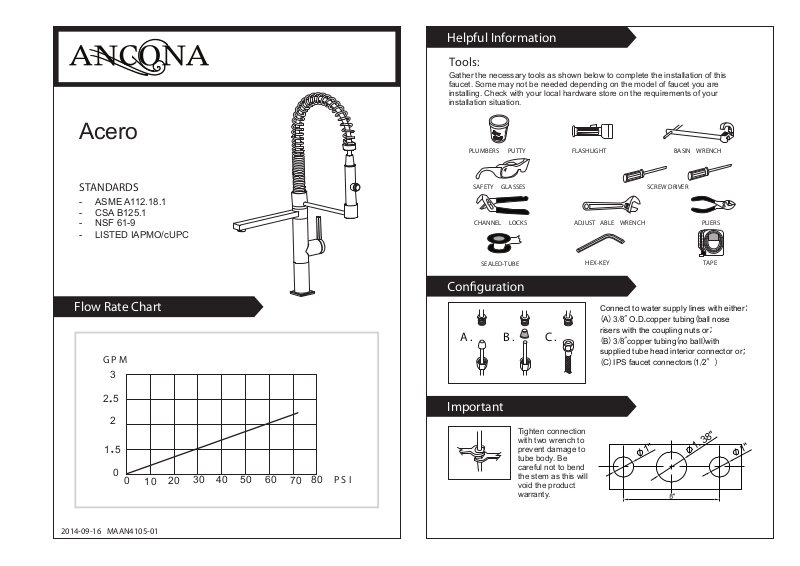

Page 1
Acero
Helpful Information
Tools:
Gather the necessary tools as shown below to complete the installation of this
faucet. Some may not be needed depending on the model of faucet you are
installing. Check with your local hardware store on the requirements of your
installation situation.
PLUMBERS PUTTY FLASHLIGHT BASIN WRENCH
STANDARDS
ASME A112.18.1
CSA B125.1
NSF 61-9
LISTED IAPMO/cUPC
-
Flow Rate Chart
G P M
3
2
5
2
1
5
0
0
10
20
30
40
50 60
70
80
P S I
SAFETY GLASSES SCREW DRIVER
SEALED-TUBE
A . B .
C .
HEX-KEY TAPE
Connect to water supply lines with either
A 3 8 O D copper tubing ball nose
risers with the coupling nuts or
B 3 8 copper tubing no ball with
supplied tube head interior connector or
C IPS faucet connectors 1 2
Important
Tighten connection
with two wrench to
prevent damage to
tube body. Be
careful not to bend
the stem as this will
void the product
warranty.
PLIERSCHANNEL LOCKS ADJUST ABLE WRENCH
2014-09-16 MAAN4105-01
Page 2

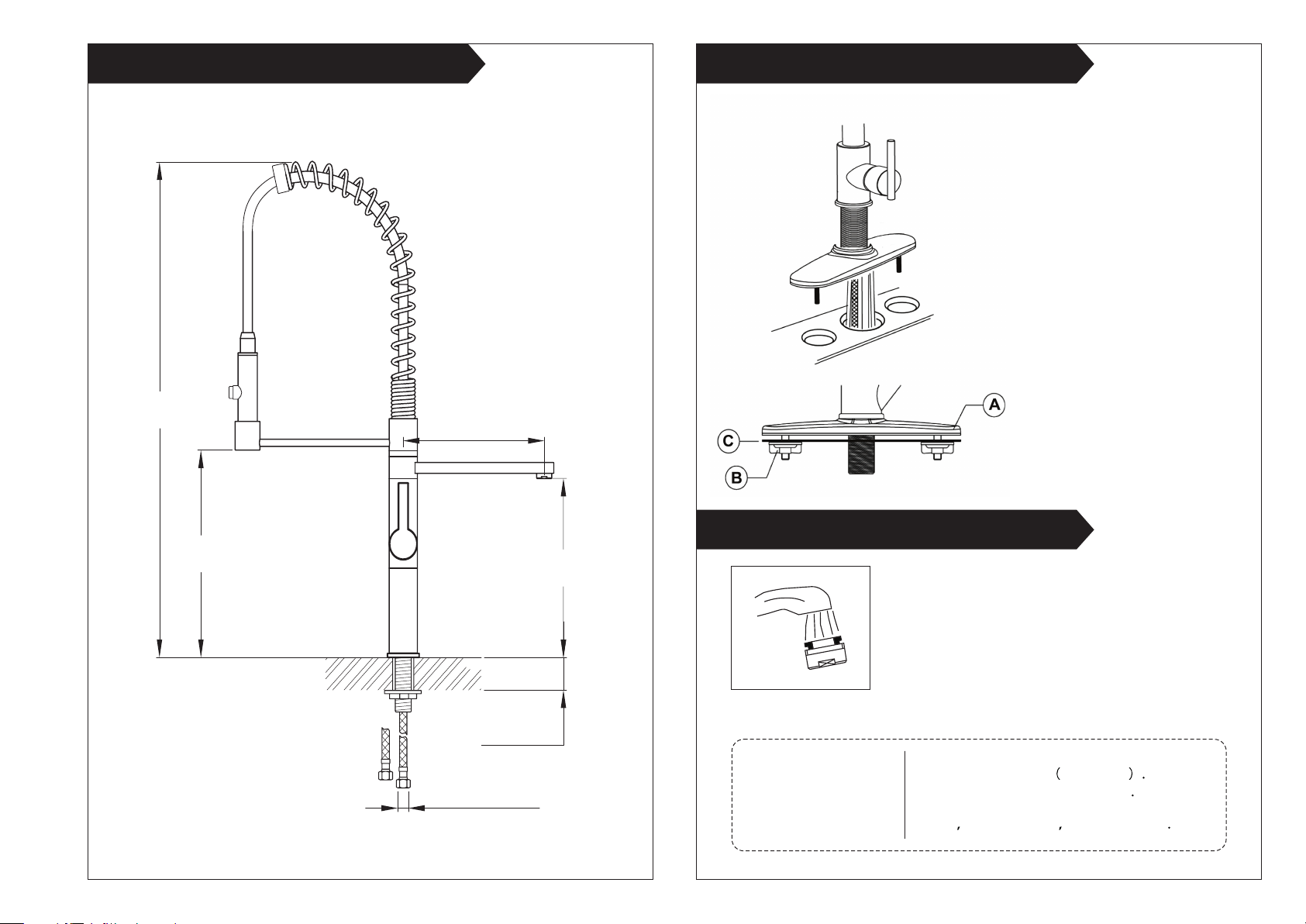

30.31’’ (770 mm)
Three Hole InstallationInstallation size map
Step 1: Repeat steps 1 to 3 from Single
Hole Installation.
Step 2: Insert plate before inserting faucet
body into sink deck (C).
Step 3: Repeat steps 5 and 6 from
Single Hole Installation.
Step 4: Secure plate (A).
Step 5: Securing all connectors (B):
Ensure all connections are
tightly set in place to avoid
leakage.
8.66’’ (220 mm)
11.29’’ (287 mm)
9.84’’ (250 mm)
MAX 1.77’’ (45 mm)
2-NPT 9/16’’ (14.3 mm)
Test Faucet Installation
A. Move handle into "OFF" position.
B. Turn on water supplies. Check connections for leaks.
C. Remove hand shower and let both hot and cold water
run for one minute. This will help clean any debris that
might otherwise clog the system. Replace hand shower.
D. Operate handle up and down, in cold and hot positions,
to flush water lines thoroughly.
Simply rinse the surface with clear water or
mild liquid detergents
Maintenance:
faucet withaclean soft cotton cloth
use any cleaning agents containing
acids
if necessary Dry the
Do not
polish abrasives or harsh cleaners
Page 3

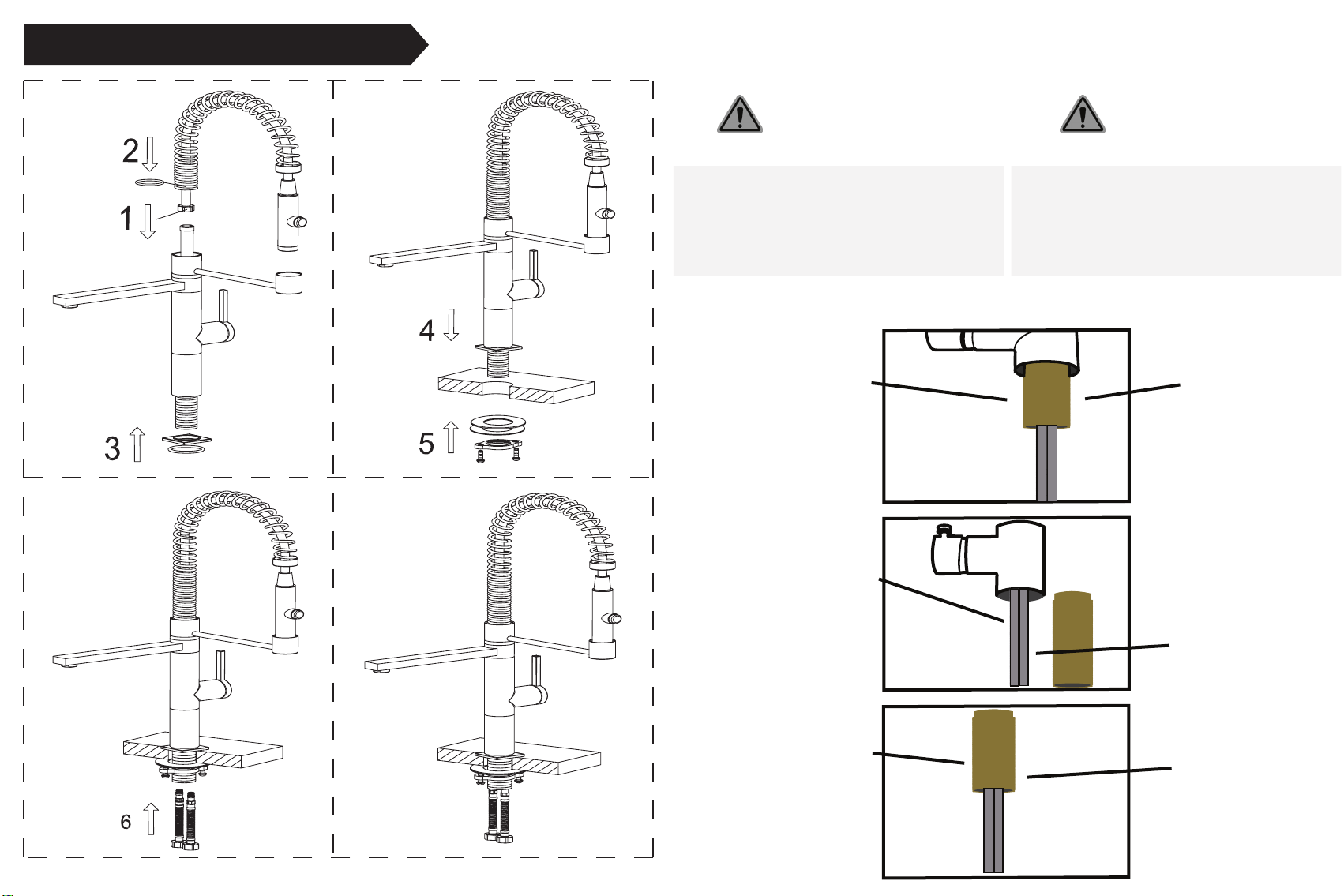

Single Hole Installation
WARNING
Ensure hoses are tightly screwed into positon
as they may move during transportation and
installation.
Step 1:
Unscrew shank
Step 2 :
Ensure hoses are tightly
screwed in position as they
may move during
transportation and installation,
do not over tighten as this
may damage the seals.
ATTENTION
Assurez-vous de bien serrer les embouts
de chaque Tuyau car ils peuvent
se dévisser lors du transport – bien valider
après l’installation aussi
Etape 1 :
Dévisser la tige filletée.
Etape 2 :
Bien serrer chaque tuyau en
position, car ils peuvent ce
deplacer durant le transport,
ne pas trop serrer, pour ne
pas endommager les joints
statiques.
Step 3 :
Screw shank back in place.
Etape 3:
Replacer la tige filletée
et initier l'installation.
Page 4

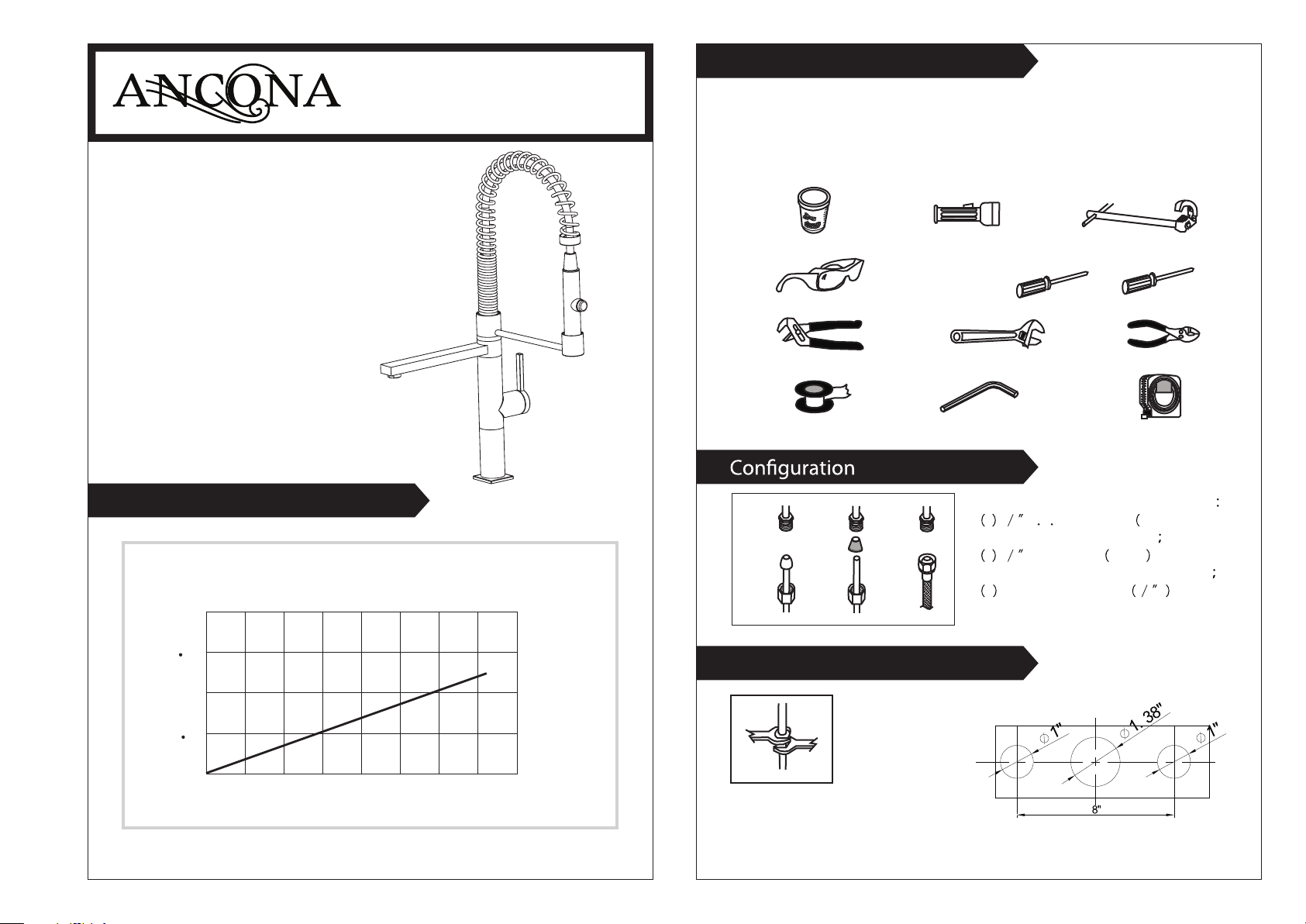

Acero
Information utile
Outils:
Réunissez les outils nécessaires comme montrés ci-dessous, pour compléter
l'installation de ce robinet. Certains peuvent ne pas être requis, selon le modèle du
robinet que vous installez. Vérifiez avec votre quincaillerie locale sur les exigences
de votre situation d'installation.
MASTIC DE PLOMBIER LAMPE DE POCHE CLÉ DE LA VABO
NORMES
ASME A112.18.1
CSA B125.1
NSF 61-9
LISTED IAPMO/cUPC
-
Diagramme de débit
G P M
3
2
5
2
1
5
0
0
10
20
30
40
50 60
70
80
P S I
LUNETTES DE SÉCURITÉ TOURNEVIS
C .
CLÉ HEXAGONALE
Connectez à une ligne d'alimentation en eau
avec soit :
A 3/8'' O.D. tuyau de cuivre (clapet-bille à
tube plongeur avec les écrous
d'accouplement ou
B 3/8'' tubes plongeurs (sans clapet-bille)
avec connecteur de tube de tête intérieur
C Connecteurs de robinet IPS (1/2'')
TUBE DE SCELLAGE
A . B .
Important
Serrez la connexion
avec deux clés
anglaises pour
empêcher des
dommages au corps
du tuyau. Faites
attention de ne pas
plier la tige, puisque
ceci annulera la
garantie du produit.
PINCESPINCES MUL TIPRISES CLÉ ANGLAISE
RUBAN À MESURER
2014-09-16 MAAN4105-01
Page 5

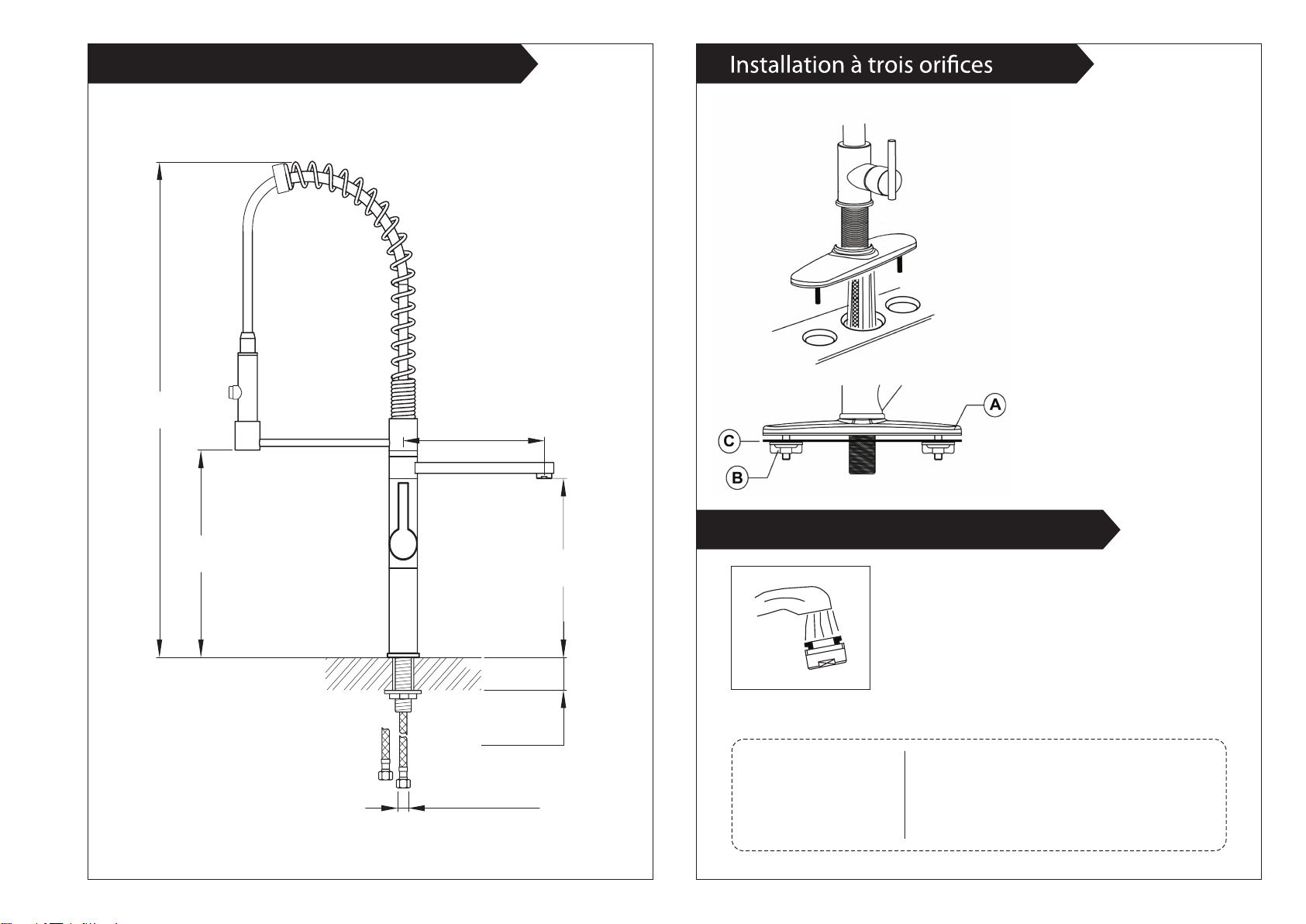

Carte de dimension d'installation
30.31’’ (770 mm)
Étape 1: Répetez les étapes 1 à 3 de
l’Installation à un orifice.
Étape 2: Inserrez la plaque avant d’inserrer
le robinet dans le comptoir (C).
Étape 3: Répetez les étapes 5 et 6 de
l’Installation à un orifice.
Étape 4: Serrez bien en place la plaque (A).
Étape 5: Validez tous les raccords (B) afin
d’assurez qu’il n’ya pas les fuites
d’eau.
8.66’’ (220 mm)
11.29’’ (287 mm)
9.84’’ (250 mm)
MAX 1.77’’ (45 mm)
2-NPT 9/16’’ (14.3 mm)
Testez l'installation du robinet
A. Déplacez la poignée vers le bas à la position “OFF“.
B. Fermez l'alimentation d'eau. Vérifiez les connexions
pour des fuites.
C. Retirez la manette à jet et laissez l'eau froide et chaude
couler pour une minute. Ceci aidera à nettoyer tout débris
qui pourrait autrement bloquer le système. Replacez la
manette à jet.
positions d'eau froide et chaude, pour vider les lignes d'eau à fond.
Entretien:
D. Opérez la poignée vers le haut et le bas, avec les
Rincez simplement la surface avec de l'eau
claire ou du savon liquide doux (si
nécessaire). Essuyez le robinet avec un linge
de coton doux propre. N'utilisez pas aucun
agent nettoyant contenant de l'acide, des
abrasifs ou des nettoyants puissants.
Page 6
Installation à un orice
WARNING
Ensure hoses are tightly screwed into positon
as they may move during transportation and
installation.
Step 1:
Unscrew shank
Step 2 :
Ensure hoses are tightly
screwed in position as they
may move during
transportation and installation,
do not over tighten as this
may damage the seals.
ATTENTION
Assurez-vous de bien serrer les embouts
de chaque Tuyau car ils peuvent
se dévisser lors du transport – bien valider
après l’installation aussi
Etape 1 :
Dévisser la tige filletée.
Etape 2 :
Bien serrer chaque tuyau en
position, car ils peuvent ce
deplacer durant le transport,
ne pas trop serrer, pour ne
pas endommager les joints
statiques.
Step 3 :
Screw shank back in place.
Etape 3:
Replacer la tige filletée
et initier l'installation.
