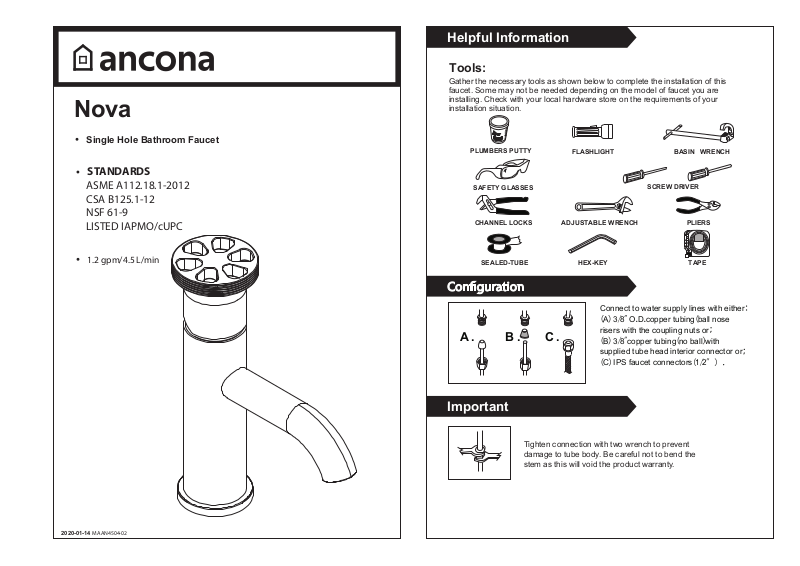

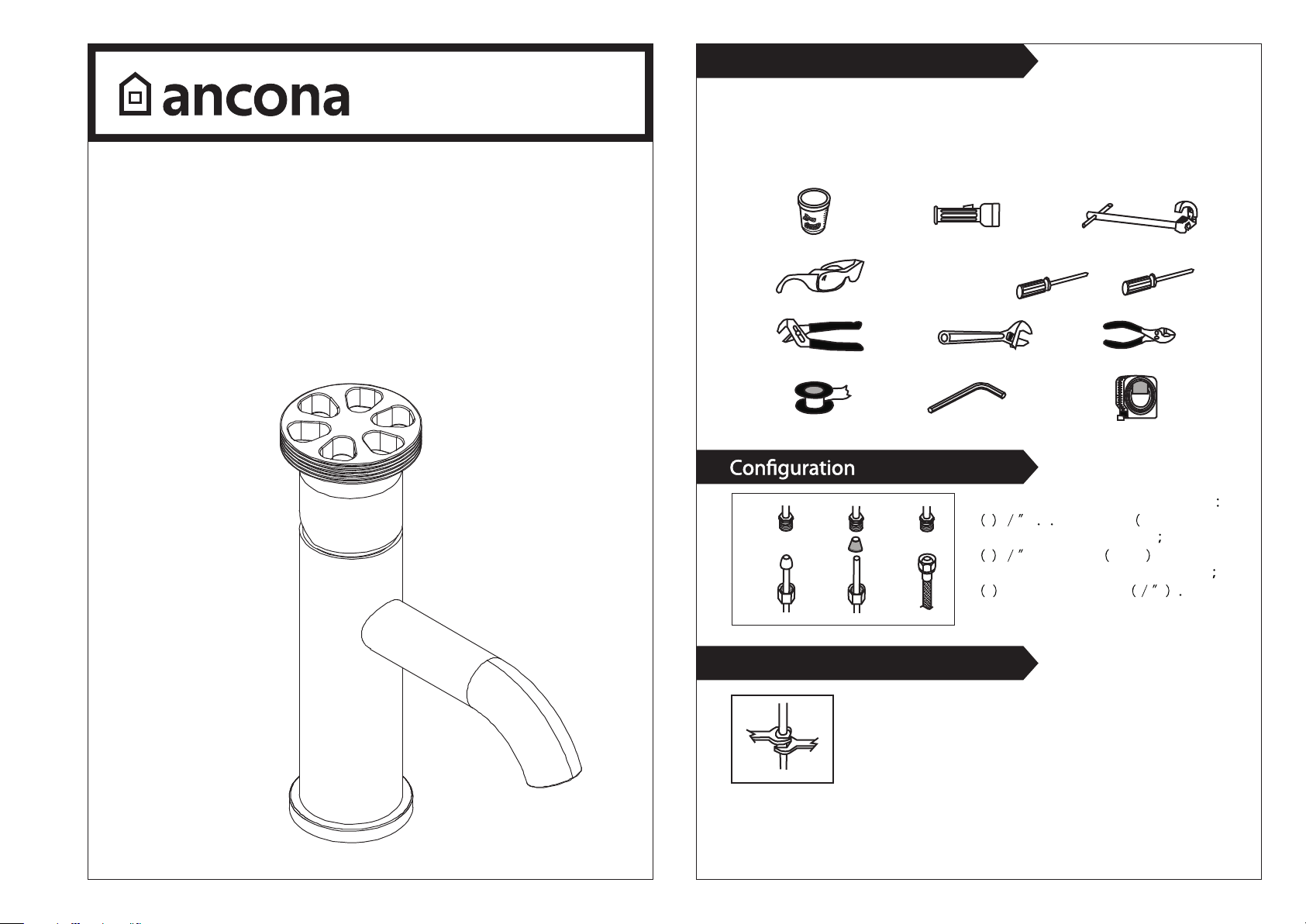

Page 1
Nova
• Single Hole Bathroom Faucet
• STANDARDS
ASME A112.18.1-2012
CSA B125.1-12
NSF 61-9
LISTED IAPMO/cUPC
Helpful Information
Tools:
Gather the necessary tools as shown below to complete the installation of this
faucet. Some may not be needed depending on the model of faucet you are
installing. Check with your local hardware store on the requirements of your
installation situation.
PLUMBERS PUTTY
SAFETY GLASSES
CHANNEL LOCKS
FLASHLIGHT BASIN WRENCH
SCREW DRIVER
PLIERSADJUSTABLE WRENCH
• 1.2 gpm/4.5 L/min
2020-01-14 MAAN4504-02
SEALED-TUBE
A . B .
Important
HEX-KEY TAPE
Connect to water supply lines with either
A 3 8 O D copper tubing ball nose
C .
Tighten connection with two wrench to prevent
damage to tube body. Be careful not to bend the
stem as this will void the product warranty.
risers with the coupling nuts or
B 3 8 copper tubing no ball with
supplied tube head interior connector or
C IPS faucet connectors 1 2
Page 2

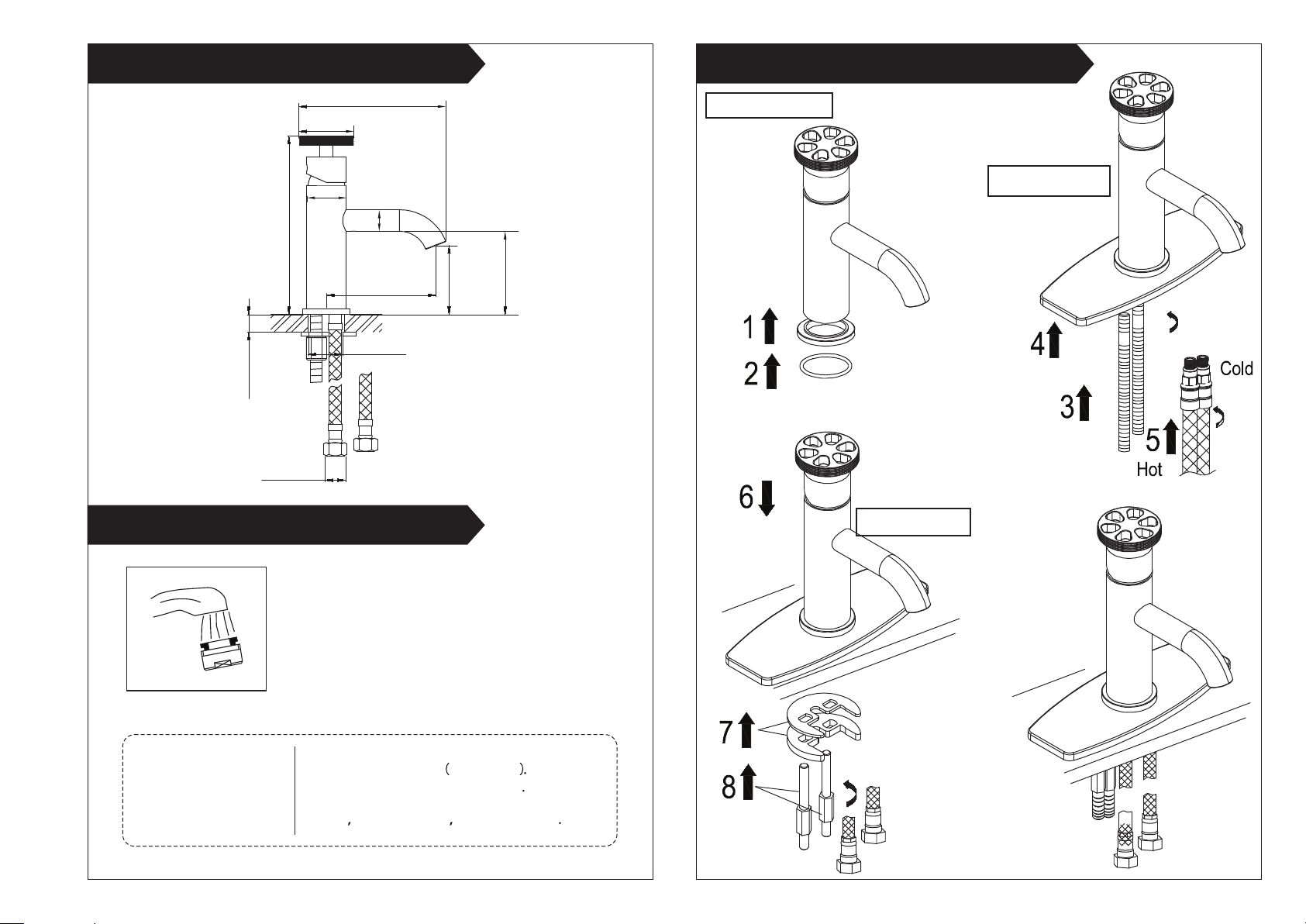

InstallationInstallation Size Map
13 cm (5.1 in.)
5.5 cm (2.1 in.)
2.2 cm
(0.9 in.)
11.2 cm
(4.4 in.)
Ø3.5 cm
(1.3 in.)
Max 4.5 cm
(1.7 in.)
18.2 cm
(7.1 in.)
4 cm
(1.5 in.)
9/16 in.
Test Faucet Installation
7.0 cm
(2.75 in.)
Steps 1 and 2
Steps 3 to 5
7.8 cm
(3 in.)
Steps 6 to 8
Maintenance:
A. Move handle into "OFF" position.
B. Turn on water supplies. Check connections for leaks.
C. Remove and let both hot and cold water run for
one minute. This will help clean any debris that might
otherwise clog the system. Replace aerator.
D. Operate handle up and down, in cold and hot positions,
to flush water lines thoroughly.
aerator
Simply rinse the surface with clear water or
mild liquid detergents
faucet with a clean soft cotton cloth
use any cleaning agents containing
polish abrasives or harsh cleaners
acids
if necessary Dry the
Do not

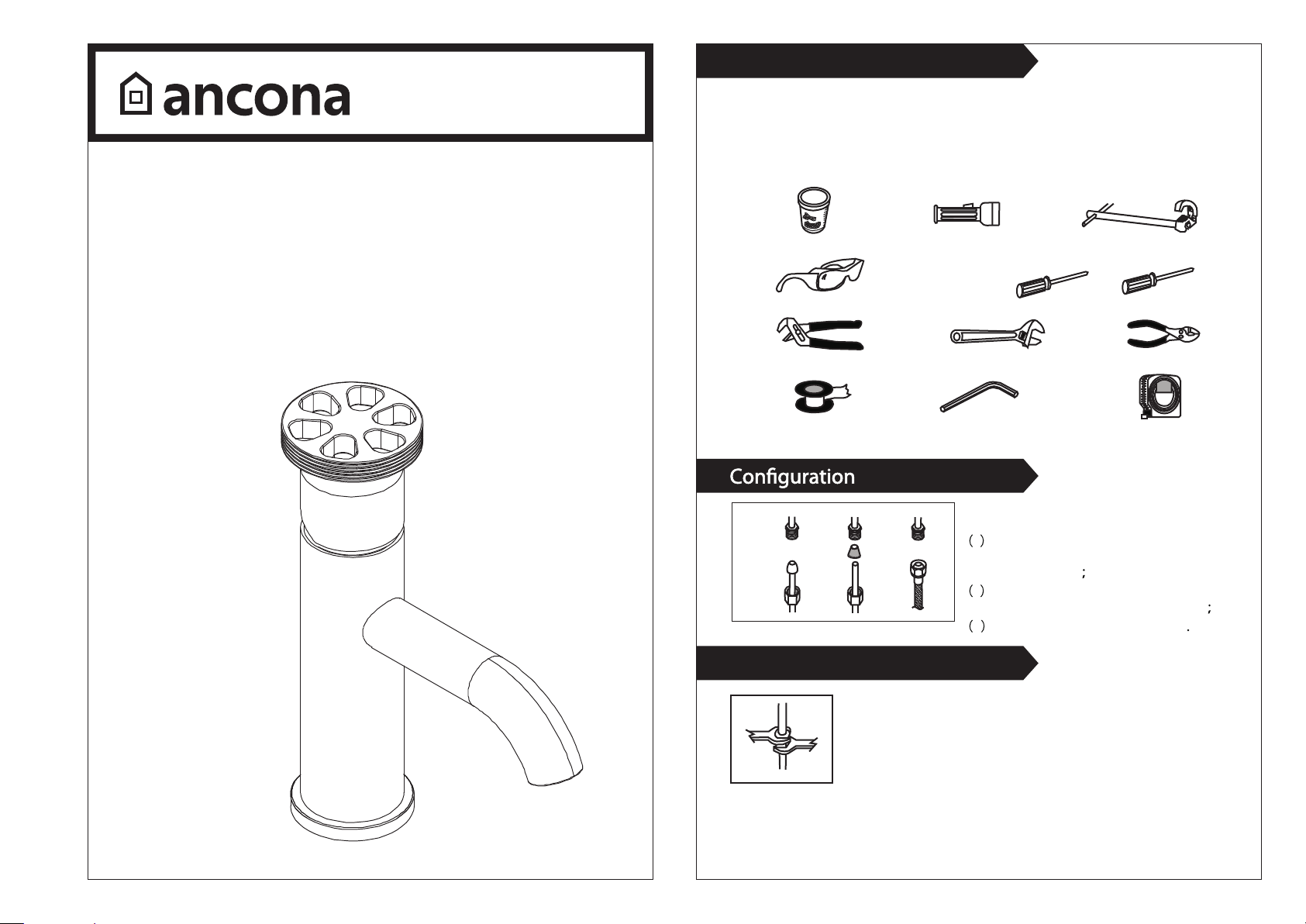

Page 3
Nova
• Robinet de salle de bain monotrou
• Normes
ASME A112.18.1-2012
CSA B125.1-12
NSF 61-9
ENREGISTRÉ IAPMO/cUPC
• 1.2 gpm/4.5 L/min
Information utile
Outils:
Réunissez les outils nécessaires comme montrés ci-dessous, pour compléter
l'installation de ce robinet. Certains peuvent ne pas être requis, selon le modèle du
robinet que vous installez. Vérifiez avec votre quincaillerie locale sur les exigences
de votre situation d'installation.
MASTIC DE PLOMBIER LAMPE DE POCHE CLÉ DE LAVABO
LUNETTES DE SÉCURITÉ TOURNEVIS
PINCESPINCES MULTIPRISES CLÉ ANGLAISE
2020-01-14 MAAN4504-02
TUBE DE SCELLAGE
A . B .
Important
CLÉ HEXAGONALE
Connectez à une ligne d'alimentation en eau
avec soit :
A 3/8'' O.D. tuyau de cuivre (clapet-bille à
C .
Serrez la connexion avec deux clés anglaises
pour empêcher des dommages au corps du
tuyau. Faites attention de ne pas plier la tige,
puisque ceci annulera la garantie du produit.
tube plongeur avec les écrous
d'accouplement ou
B 3/8'' tubes plongeurs (sans clapet-bille)
avec connecteur de tube de tête intérieur
C Connecteurs de robinet IPS (1/2'')
RUBAN À MESURER
Page 4

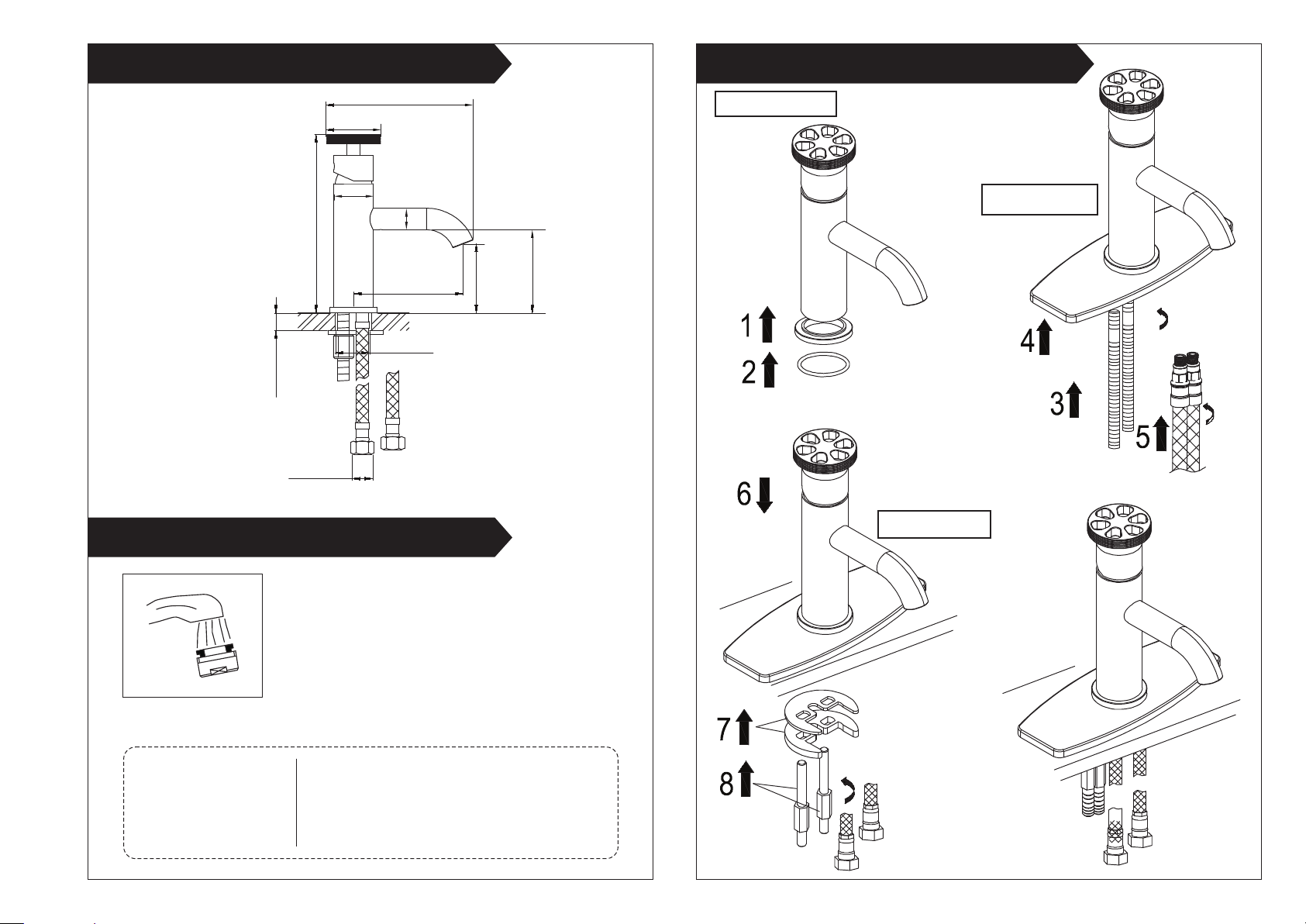

Carte de dimension d'installation Installation
13 cm (5,1 po)
5,5 cm (2,1 po)
2,2 cm
(0,9 po)
11,2 cm
(4,4 po)
Ø3,5 cm
(1,3 po)
Max 4,5 cm
(1,7 po)
18,2 cm
(7,1 po)
4 cm
(1,5 po)
9/16 po
Testez l'installation du robinet
7,0 cm
(2,75 po)
Étapes 1 et 2
Étapes 3 à 5
7,8 cm
(3 po)
FROID
CHAUD
Étapes 6 à 8
A. Déplacez la poignée vers le bas à la position “OFF“.
B. Fermez l'alimentation d'eau. Vérifiez les connexions
pour des fuites.
C. Retirez la manette à jet et laissez l'eau froide et chaude
couler pour une minute. Ceci aidera à nettoyer tout débris
qui pourrait autrement bloquer le système. Replacez la
manette à jet.
positions d'eau froide et chaude, pour vider les lignes d'eau à fond.
Entretien:
D. Opérez la poignée vers le haut et le bas, avec les
Rincez simplement la surface avec de l'eau
claire ou du savon liquide doux (si
nécessaire). Essuyez le robinet avec un linge
de coton doux propre. N'utilisez pas aucun
agent nettoyant contenant de l'acide, des
abrasifs ou des nettoyants puissants.
