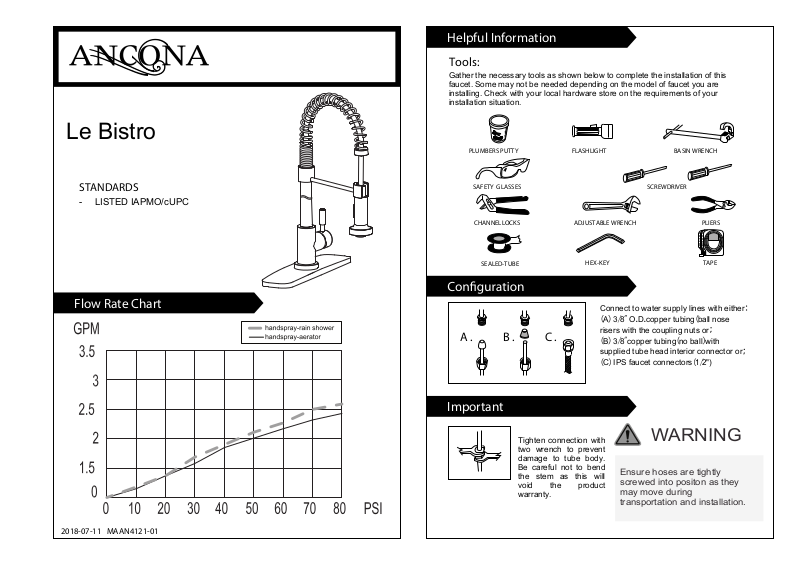

Page 1
Le Bistro
Helpful Information
Tools:
Gather the necessary tools as shown below to complete the installation of this
faucet. Some may not be needed depending on the model of faucet you are
installing. Check with your local hardware store on the requirements of your
installation situation.
PLUMBERS PUTTY
FLASHLIGHT
BASIN WRENCH
STANDARDS
LISTED IAPMO/cUPC-
Flow Rate Chart
SAFETY GLASSES
CHANNELLOCKS ADJUSTABLE WRENCH
SEALED-TUBE
A . B .
C .
Important
Tighten
two wrench to prevent
damage to tube body.
Be careful not to bend
the stem as this will
void the product
warranty.
connection with
SCREWDRIVER
PLIERS
HEX-KEY TAPE
Connect to water supply lines with either
A 3 8 O D copper tubing ball nose
risers with the coupling nuts or
B 3 8 copper tubing no ball with
supplied tube head interior connector or
C IPS
faucet connectors 1 2")
WARNING
Ensure hoses are tightly
screwed into positon as they
may move during
transportation and installation.
2018-07-11 MAAN4121-01
Page 2

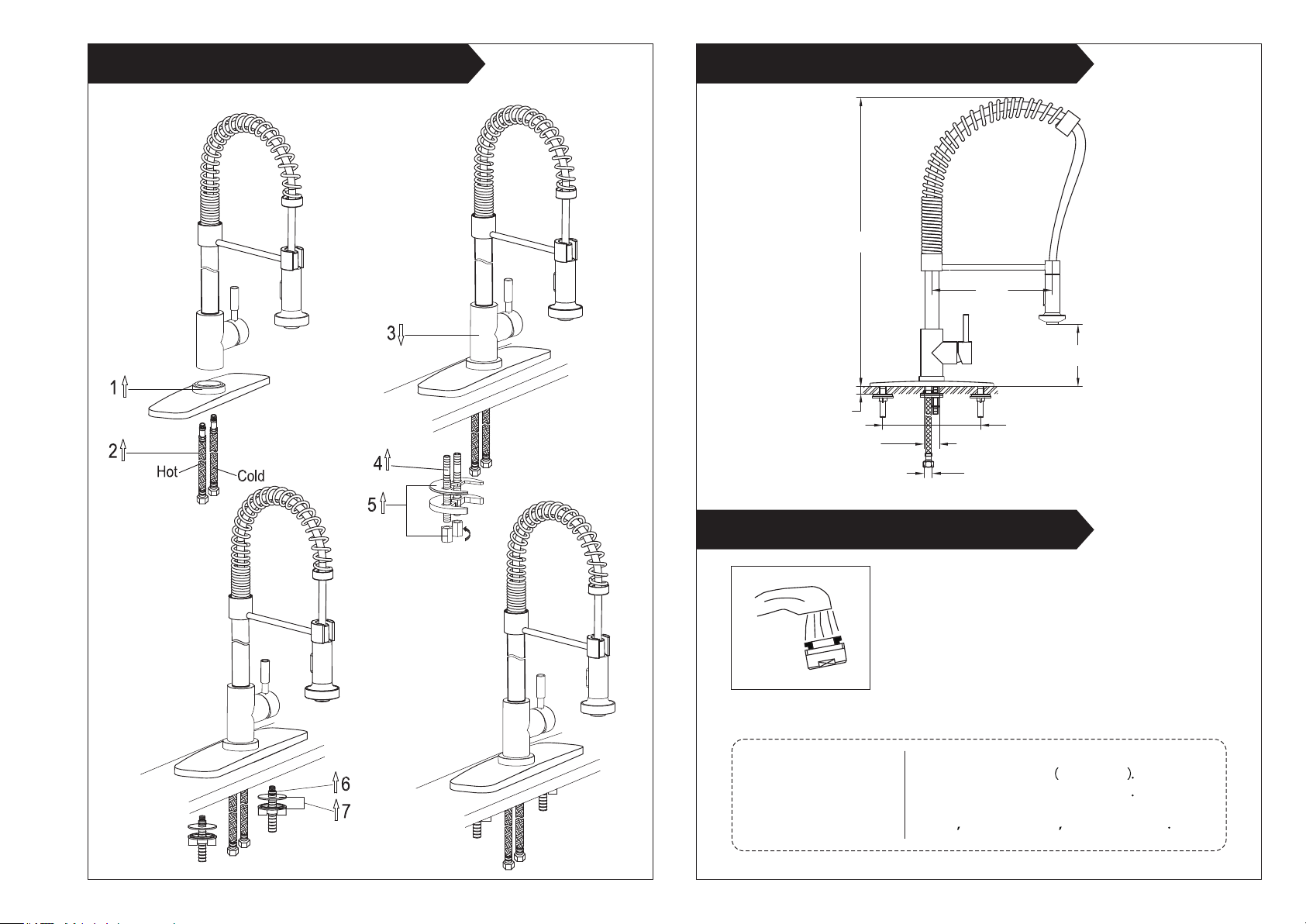

Installation Size MapSingle Hole Installation
25.6’’ (650 mm)
Max 45
Ø 1.3" (35 mm)
10’’
(254 mm)
5.1’’ (130 mm)
8.07’’ (205 mm)
2-9/16" UNEF
Test Faucet Installation
A. Move handle into "OFF" position.
B. Turn on water supplies. Check connections for leaks.
C. Remove hand shower and let both hot and cold water
run for one minute. This will help clean any debris that
might otherwise clog the system. Replace hand shower.
D. Operate handle up and down, in cold and hot positions,
to flush water lines thoroughly.
Simply rinse the surface with clear water or
mild liquid detergents
Maintenance:
faucet with a clean soft cotton cloth
use any cleaning agents containing
acids
if necessary Dry the
Do not
polish abrasives or harsh cleaners
Page 3

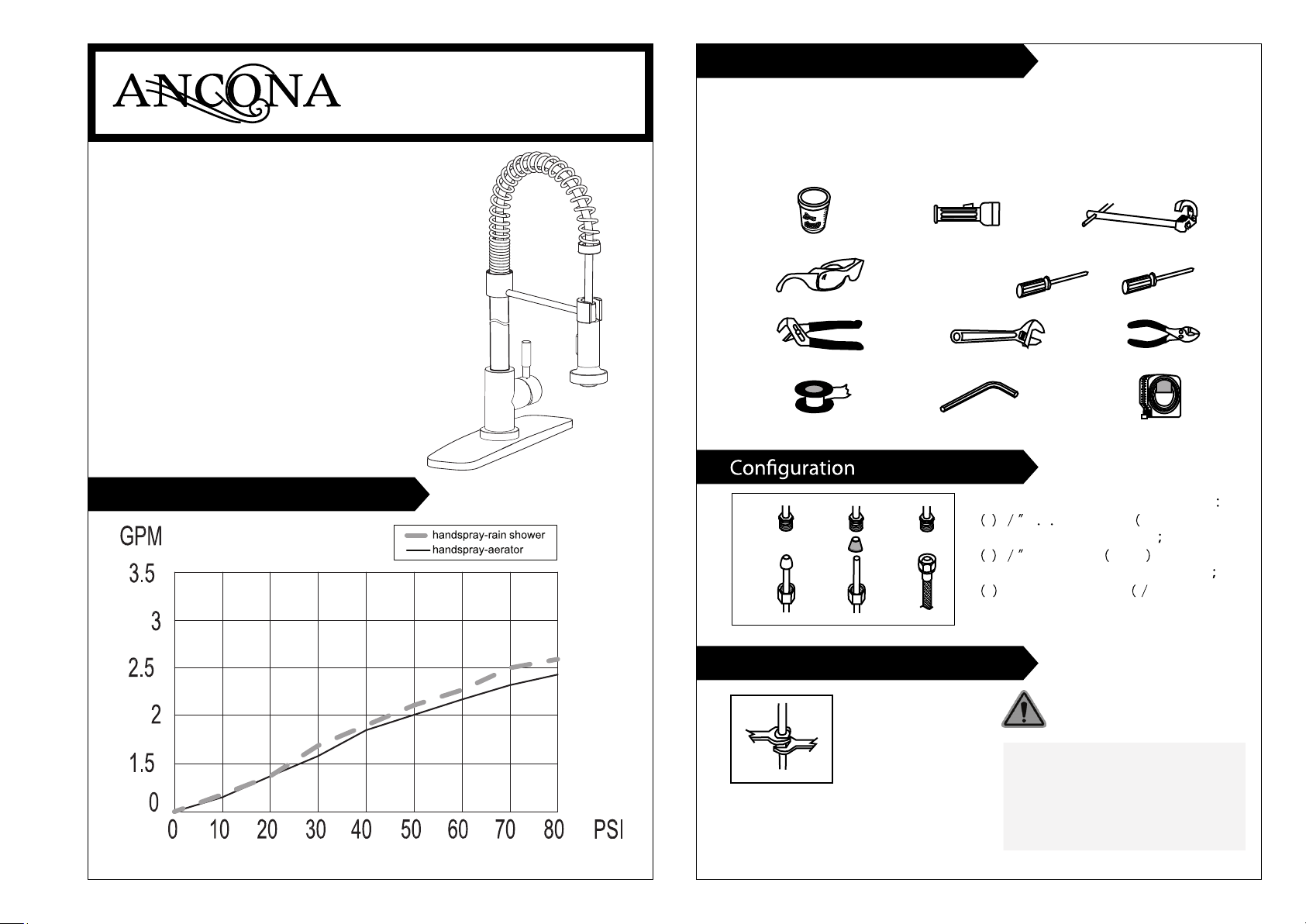

Le Bistro
Information utile

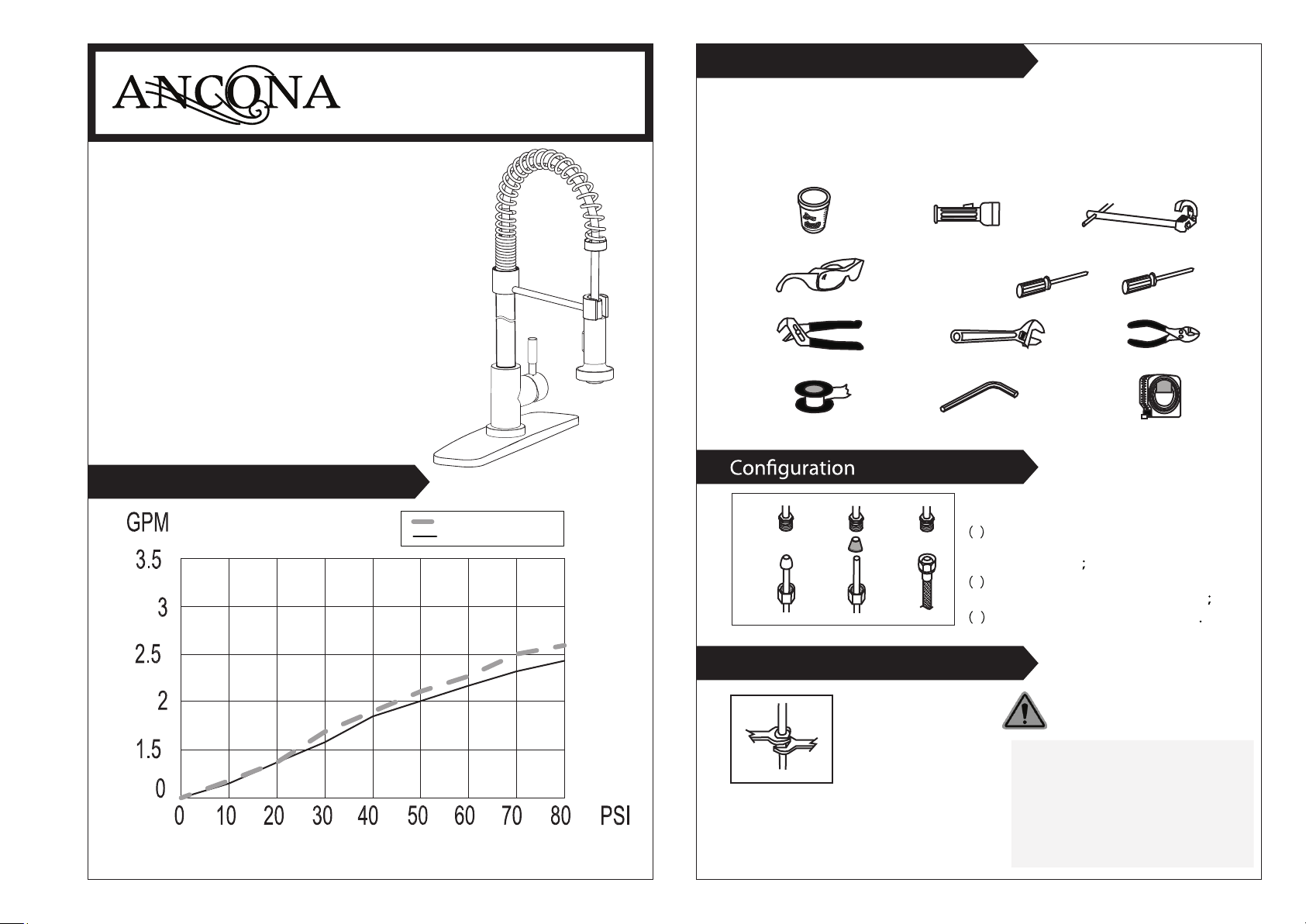

Outils :
Réunissez les outils nécessaires comme montrés ci-dessous, pour compléter
l'installation de ce robinet. Certains peuvent ne pas être requis, selon le modèle du
robinet que vous installez. Vérifiez avec votre quincaillerie locale sur les exigences
de votre situation d'installation.
NORMES
IAPMO/cUPC-
Diagramme de débit
Douchette à jet de pluie
Douchette aérateur
MASTIC DE PLOMBIER LAMPE DE POCHE
LUNETTES DE SÉCURITÉ TOURNEVIS
PINCES MULTIPRISES CLÉ ANGLAISE
C .
CLÉ HEXAGONALE
Connectez à une ligne d'alimentation en eau
avec soit :
A 3/8 po O.D. tuyau de cuivre (clapetbille à tube plongeur avec les écrous
d'accouplement ou
B 3/8 po tubes plongeurs (sans clapet-bille)
avec connecteur de tube de tête intérieur
C Connecteurs de robinet IPS (1/2 po)
TUBE DE SCELLAGE
A . B .
Important
CLÉ DE LAVABO
PINCES
RUBAN À MESURER
2018-07-11 MAAN4121-01
Serrez la connexion
avec deux clés
anglaises pour
empêcher des
dommages au corps
du tuyau. Faites
attention de ne pas
plier la tige, puisque
ceci annulera la
garantie du produit.
ATTENTION
Assurez-vous de bien serrer
les embouts de chaque
Tuyau car ils peuvent
se dévisser lors du transport
– bien valider après
l’installation aussi
Page 4

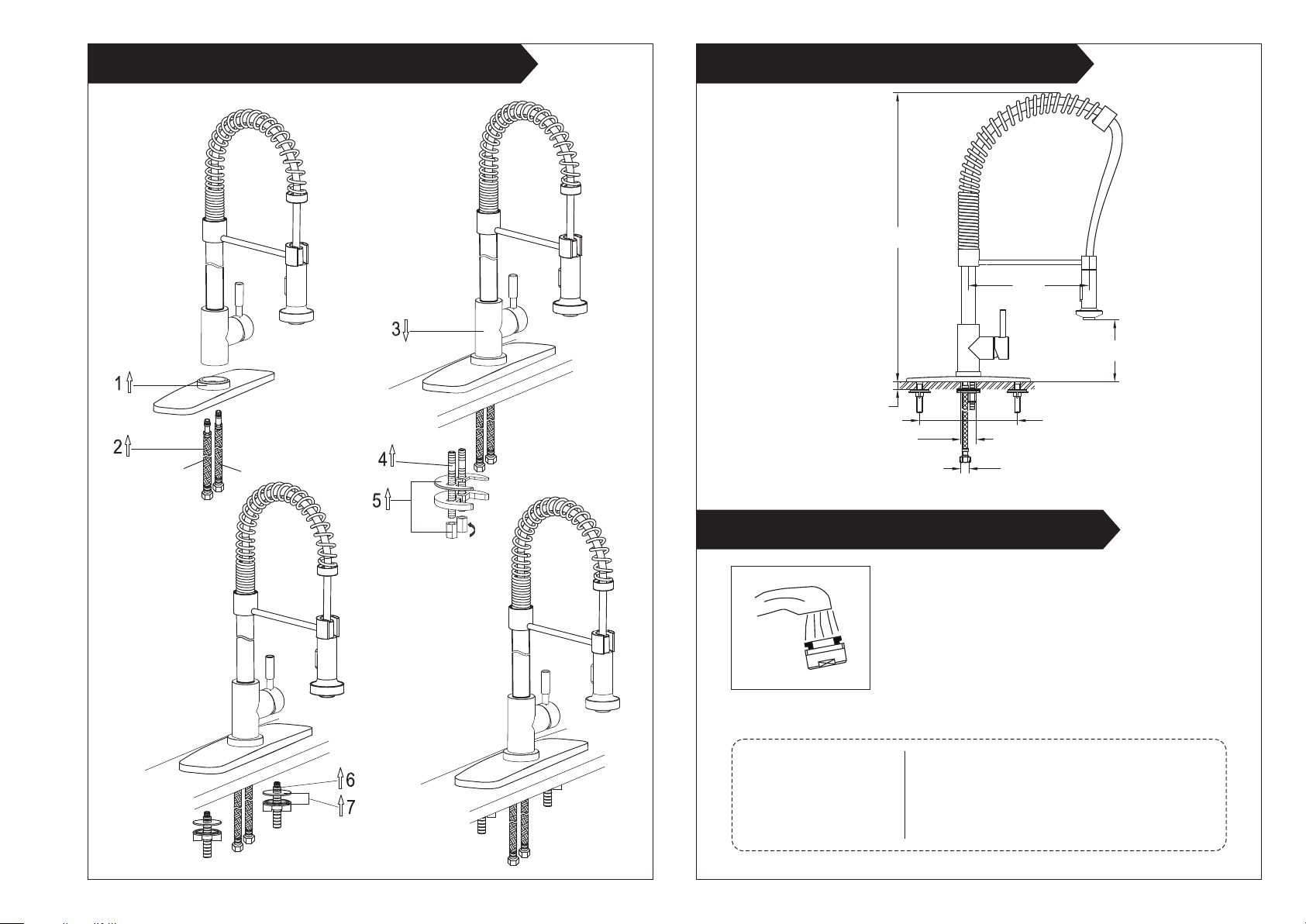

Installation à un orifice
Carte de dimension d'installation
650 mm (25,6 po)
254 mm
(10 po)
130 mm (5,1 po)
Max 45
205 mm (8,07 po)
Ø 35 mm (1,3 po)
Chaud
Froid
2-9/16" UNEF
Testez l'installation du robinet
A. Déplacez la poignée vers le bas à la position “OFF“.
B. Fermez l'alimentation d'eau. Vérifiez les connexions
pour des fuites.
C. Retirez la manette à jet et laissez l'eau froide et chaude
couler pour une minute. Ceci aidera à nettoyer tout débris
qui pourrait autrement bloquer le système. Replacez la
manette à jet.
positions d'eau froide et chaude, pour vider les lignes d'eau à fond.
Entretien :
D. Opérez la poignée vers le haut et le bas, avec les
Rincez simplement la surface avec de l'eau
claire ou du savon liquide doux (si
nécessaire). Essuyez le robinet avec un linge
de coton doux propre. N'utilisez pas aucun
agent nettoyant contenant de l'acide, des
abrasifs ou des nettoyants puissants.
