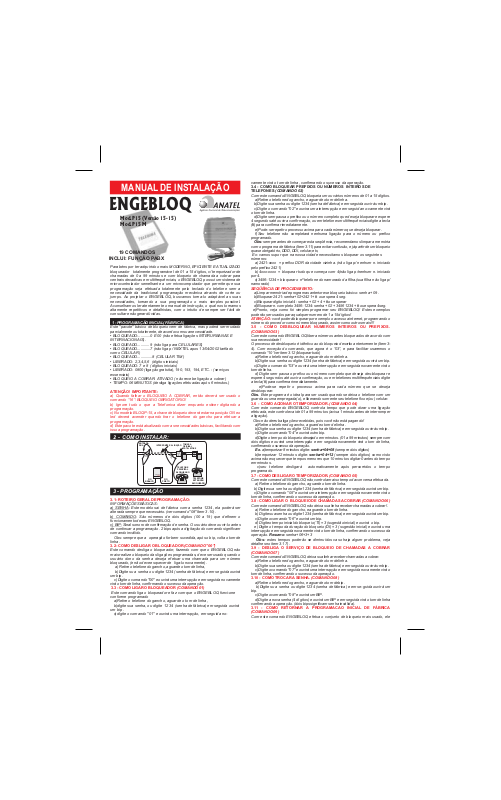

MANUAL DE INSTALAÇÃO
ENGEBLOQ
Mod.P15 (Versão 15-15)
Mod.P15 M
19 COMANDOS
INCLUI:
FUNÇÃO PABX
Parabéns por ter adquirido o maisMODERNO, EFICIENTE E ATUALIZADO
bloqueador totalmente programável de 01 a 15 dígitos, c/ temporizador de
chamadas de 0 a 99 minutos e com bloqueio de chamada a cobrar para
centrais decadicas e multifrequênciais, o ENGEBLOQ possui um sistemade
microcontrolador semelhante a um microcomputador que permite que sua
programação seja efetuada totalmente pelo teclado do telefone sem a
necessidade da tradicional programação mecânica através de corte ou
jumps. Ao projetar o ENGEBLOQ, buscamos torna-lo adaptável as suas
necessidades, tornando a sua programação o mais simples possível.
Aconselhamos ler atentamente o manual de instrução, o qual nos tornamos
altamente repetitivos e detalhistas, com o intuito de sempre ser fácil de
consultar enão gerardúvidas.
1 -PROGRAMAÇÃO INICIAL(FÁBRICA)
Este "pacote" básico de bloqueio vem de fábrica, mas poderá ser mudado
parcialmente outotalmente, deacordo com suanecessidade.
• BLOQUEADO:...........0 E 00 (não efetua ligações INTERURBANAS E
INTERNACIONAIS).
• BLOQUEADO........... 9 (não liga para CELULARES)
• BLOQUEADO............7 (não liga p/ NEXTEL apos 13/04/2002 tarifado
como CELULAR)
• BLOQUEADO..............8 (CELULAR TIM)
• LIBERADO: 2,3,4,5,6 (dígitos iniciais)
• BLOQUEADO:7e8 (dígitos iniciais)
• LIBERADO: 0800 (ligação gratuita), 190, 193, 194, ETC. : (serviços
essenciais)
• BLOQUEIO A COBRAR: ATIVADO ( não recebe ligação a cobrar)
• TEMPO: 06 MINUTOS (desliga ligações efetuadas após 6 minutos.)
ATENÇÃO! IMPORTANTE:
a) Quando falhar o BLOQUEIO A COBRAR, então deverá ser usado o
comando “16”: BLOQUEIOOBRIGATÓRIO!
b) Ignore tudo o que a Telefonica dizer enquanto estiver digitando a
programação.
c) Nomodelo BLOQP-15,a chavede bloqueiodeverá estarna posição ON eo
led deverá acender quando tirar o telefone do gancho para efetuar a
programação.
d) Este pacote está atualizado com as necessidades básicas, facilitando com
isso aprogramação.

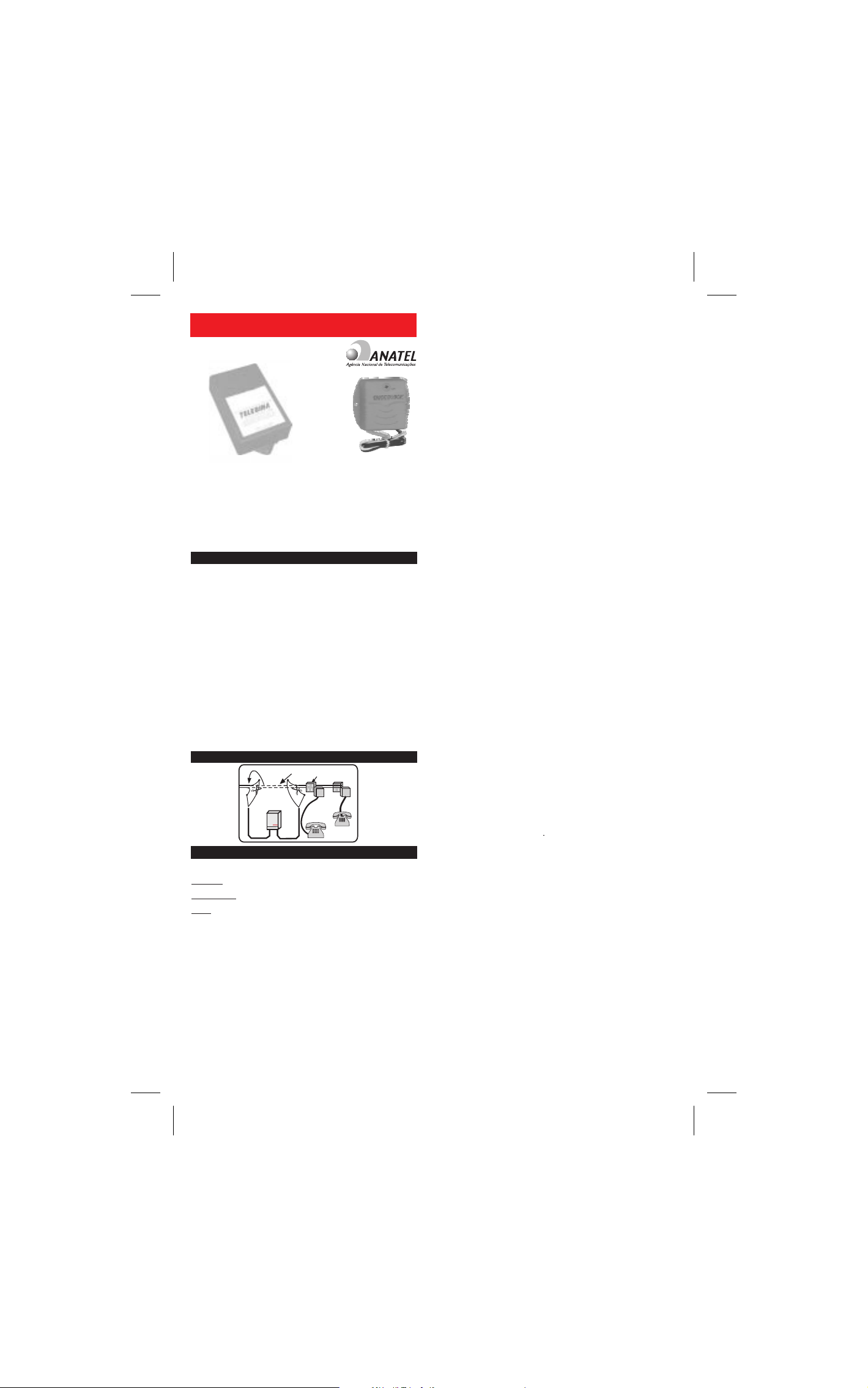

2 - COMO INSTALAR:
3 - PROGRAMAÇÃO
3.1 -ROTEIRO GERALDE PROGRAMAÇÃO:
INFORMAÇÕES BÁSICAS:
a) SENHA
alterada sempreque necessário.(vercomando "08" Item3.10) .
b) COMANDO
funcionamento deseu ENGEBLOQ.
c) BiP:
de continuar a programação. 2 bips após a digitação do comando significam
comando inválido.
Obs: sempre que a operação for bem sucedida,após o bip, volta o tomde
linha.
3.2 -COMO DESLIGARO BLOQUEADOR
Este comando desliga o bloqueador, fazendo com que o ENGEBLOQ não
mais realize obloqueio das ligaçõesprogramadas, deve serusado quando o
usuário dono da senha deseja efetuar uma chamada para um número
bloqueado, (enão deveesquecer de liga-lo novamente).
a)Retire otelefone dogancho, aguarde otom delinha,
b)Digite sua senha ou digite 1234 (senha defábrica) e em seguida ouvirá
um bip.
c)Digite ocomando "00" eouvirá uma interrupção eem seguida novamente
virá otom delinha, confirmando osucesso daoperação.
3.3 -COMO LIGARO BLOQUEADOR
Este comando liga o bloqueador e faz com que o ENGEBLOQ funci-one
conforme programado
a)Retire o telefone do gancho, aguarde o tom de linha,
b)digite sua senha, ou digite 1234 (senha de fábrica) em seguida ouvirá
um bip .
c)digite o comando "01" e ouvirá uma interrupção, em seguida no-
ENTRADA
RUA
FIO
BRANCO
INTERROMPER A LIGAÇÃO
Bloqueador
PRETO
TOMADA
ORIGINAL
DO TELEFONE
TELEFONE
PRINCIPAL
BLOQUEADO
FIO
TELEFONE
EXTENSÃO
BLOQUEADO
: Este modelo sai de fábrica com a senha 1234, ela poderá ser
: São números de dois dígitos (00 a 19) que definem o
Sinal sonoro de confirmação desenha. O usuário deve ouvir-loantes
(COMANDO "00")
(COMANDO 01)
vamente virá o tom de linha, confirmando o sucesso da
3.4 - COMO BLOQUEAR PREFIXOS OU NÚMEROS INTEIROS DE
TELEFONES (COMANDO 02)
Com estecomando ENGEBLOQbloqueia um ouvários númerosde 01 a15 dígitos.
a)Retire otelefone dogancho, e aguardeo tomde linha.
b)Digite suasenha oudigite 1234 (senhade fábrica)e em seguidaouvirá umbip.
c)Digite o comando "02" eouvira uma interrupção eem seguida no-vamente virá
o tomde linha.
d)Digite sempausa o prefixo ouo número completo quedeseja bloquear e espere
4 segundosaté ouvira confirmação, ouem telefonesmultifrequênciais digite atecla
(#) paraconfirmar imediatamente.
e)Pode-se repetiro processoacima para cadanúmero quedeseja bloquear.
f)Seu telefone não completará nenhuma ligação para o número ou prefixo
programado.
sempre antesde começaresta seqüência,recomendamos limpar a memória
Obs:
com oprograma de fábrica(item 3.11)para evitar confusão,e já
quase obrigatório,DDD, DDI, celular, etc,
Ex: vamos supor que na nossa cidade necessitamos bloquear os seguintes
números:
a)2421-xxxx = prefixo DDR da cidade vizinha. (não liga p/ nenhum n. iniciado
pelo prefixo2421)
b) 4xxx-xxxx =bloquear tudo que começa com4(não liga p/nenhum n. iniciado
por 4.
c)3456-1234 = bloquear onº telefone do namorado da filha.(sua filha não liga p/
namorado)
SEQÜÊNCIA DEPROCEDIMENTO:
a)Limpar memóriade programasanteriores e bloqueiobásico :senha + 09.
b)Bloquear 2421:senha+02+2421+ # ou espera 4seg.
c)Bloquear digitoinicial 4: senha +02+4+#ouesperar
d)Bloquear n.completo 3456-1234:senha + 02+ 34561234+ # ouespera 4seg.
e)Pronto, veja como foi simples programar seu ENGEBLOQ! Estes exemplos
poderão serusados paraqualquer numero de1a15dígitos!
você poderábloquear por exemplo oacesso a internet, programandoo
ATENÇÃO:
número doprovedor comonú mero bloqueado,assim comooutros mais!!!
3.5 - COMO DESBLOQUEAR NÚMEROS INTEIROS OU PREFIXOS.
(COMANDO 03)
Com este comando ENGEBLOQ libera números antesbloqueados de acordo com
sua necessidade!
O processo de desbloqueio é idênticoao do bloqueio descrito anteriormente (item3-
4). Com exceção do comando, que agoraéo“03”,eparafacilitar usaremos o
comando “10”ver item 3.12(bloqueartudo)
a)Retire otelefone dogancho, e aguardeo tomde linha.
b)Digite sua senha oudigite 1234 (senhade fábrica)e em seguidaouvirá umbip.
c)Digite o comando "03”e ouvirá uma interrupçãoe em seguida novamentevirá o
tom delinha.
d) Digite sem pausa o prefixo ou o número completo que deseja des-bloquear e
espere 4 segundosaté ouvir aconfirmação, ou em telefones multifrequênciaisdigite
a tecla(#) para confirmarimediatamente.
e)Pode-se repetir o processo acima para cada número que se deseja
desbloquear.
Este programa é o ideal para ser usado quando se deixa o telefonecom um
Obs.
guarda ouuma empregada(o),e liberando somenteseu telefonefixo e(ou) celular.
3.6 - COMO ACIONARO TEMPORIZADOR.
Com este comando ENGEBLOQ controla tempo que pode durar uma ligação
efetuada, estecontrole vai de01 a 99minutos (avisa1 minuto antesde interromper
a ligação).
Obs: nãoderruba ligaçõesrecebidas, pois vocênão estápagando!
a)Retire otelefone dogancho, a guardeo tomde linha.
b)Digite suasenha oudigite 1234 (senhade fábrica)e em seguidaouvirá umbip.
c)Digite ocomando "04"e ouvirá outrobip.
d)Digite o tempo do bloqueio desejado em minutos. (01 a 99 minutos) sempre com
dois dígitos e ouvirá uma interrupção e em seguida novamente virá o tom de linha,
confirmando o sucessoda operação.
Ex. senha+04+08
a)temporizar 8 minutos digite: (sempre dois dígitos)
b)temporizar 12 minutos digite: (sempre dois dígitos) como visto
acima nãoesquecer quetempos menoresque 10minutos digitar0 antesdo tempo
em minutos.
c)seu telefone desligará automaticamente após percorridos o tempo
programado.
3.7 -COMO DESLIGARO TEMPORIZADOR.
Com estecomando ENGEBLOQnão controla maiso tempoda conversa efetuada.
a) Retireo telefonedo gancho, aguarde otom de linha.
b) Digitesua senha ou digite 1234(senha defábrica) e emseguida ouviráum bip.
c)Digite ocomando "05" eouvirá uma interrupçãoe em seguidanovamente virá o
tom delinha, confirmandoo sucesso daoperação.
3.8 -COMO LIGAR O BLOQUEIO DE CHAMADASA COBRAR
Com estecomando ENGEBLOQnão deixa sualinha receberchamadas a cobrar!.
a) Retireo telefonedo gancho, eaguarde otom de linha.
b) Digitesua senhaou digite 1234(senha defábrica) e emseguida ouviráum bip.
c)Digite ocomando "06"e ouvirá umbip.
d) Digiteo tempoinicial do bloqueio(TI) =3 (sugestão inicial)e ouvirá o bip.
e) Digite otempo da duração do bloqueio(DI) = 3 (sugestão inicial) e ouviráuma
interrupção eem seguida novamente viráo tom delinha, confirmandoo sucessoda
Resumo
operação. : senha+06+3+3
Obs:
estes tempos poderão se diminuídos caso haja algum problema, veja
detalhes noitem 3.17).
3.9 - DESLIGA O SERVIÇO DE BLOQUEIO DE CHAMADAS A COBRAR
(COMANDO 07)
Com estecomando ENGEBLOQdeixa sua linhareceber chamadasa cobrar.
a)Retire otelefone dogancho, e aguardeo tomde linha.
b)Digite suasenha oudigite 1234 (senhade fábrica)e em seguidaouvirá umbip.
c)Digite ocomando "07"e ouvirá umainterrupção eem seguida novamentevirá o
tom delinha, confirmandoo sucesso daoperação.
3.10 - COMO TROCARA SENHA.
a)Retire otelefone dogancho, e aguardeo tomde bip.
b)Digite sua senha ou digite 1234 (senha defábrica) e em se-guida ouviráum
bip.
c)Digite ocomando "08"e ouvirá umBIP.
d)Digite anova senha (4 dígitos)e ouvirá um BIPe em seguidavirá otom delinha
confirmando aoperação. (doisbips significam senhainválida).
3.11 - COMO RETORNAR A PROGRAMACAO INICIAL DE FÁBRICA
(COMANDO 09)
Com este comando ENGEBLOQ efetua o conjunto de bloqueio mais usado, ele
senha+04+12
(COMANDO 08)
operação.
partir deum bloqueio
(COMANDO 04)
(COMANDO 05)
(COMANDO 06)
Page 2
pode ser modificado posteriormente de acordo com a necessidade do
usuário. (Ver ítem1)
a) Retireo telefonedo gancho, aguarde otom de linha.
b)Digite sua senha ou digite1234 (senha de fábrica) e em seguidaouvirá
um bip.
c)Digite o comando "09" e ouvirá uma interrupção e em seguidanovamente
virá otom delinha, confirmando osucesso daoperação.
d) Esteprograma limpa a memória edeve serexecutado sempre que houver
duvida sobreo queestiver programado.
3.12 -COMO BLOQUEARTUDO
a) Retireo telefonedo gancho, aguarde otom de linha.
b)Digite sua senha ou digite 1234 (senha de fabrica) e em seguida ouvirá
um bip
. c)Digite ocomando "10" e ouviráuma interrupção e em seguida novamente
virá otom delinha, confirmando osucesso daoperação.
d)Este programa também limpa a memória e pode ser executado sempre
que houverdúvida sobreo que tiverprogramado.
3.13 - LIGA BLOQUEIOOBRIGATÓRIO ACOBRAR.
Quando obloqueio normal setorna falhopor motivo delinha telefônicafraca, ou
qualquer motivo, esta função quando ativada, garante que será derrubada
100% das ligaçõesa cobrar, poissempre que otelefone for retirado dogancho,
ela garanteo bloqueio, mastrás o incovenientede ter anecessidade deesperar
o bloqueio acontecer antes de começar a discar. (mas lembre-se que isso só
acontece quandoo bcc estiverativado (função 06)).
3.14 -DESLIGA BLOQUEIO OBRIGATÓRIO ACOBRAR.
Quando este comando (17) for acionado, volta o bloqueio a cobrar, somente
quando a ligação for recebida, ou seja, somente será ouvida uma interrupção
nas ligaçõesrecebidas, caindo asligações a cobrar(caso ativadaa função 06).
3.15 - COMO LIGARA FUNÇÃO PABX.
Este comandosó deverá ser usado quandoo bloqueadorestiver ligado àum
ramal dePABX pois elesempre ignorao 1º dígitodiscado.
a) Retireo telefonedo gancho, aguarde otom de linha.
b) Digite sua senha ou digite 1234 (senha de fábrica) eem seguida ouvirá
um bip.
c)Digite o comando "18" e ouvirá uma interrupção e emseguida novamente
virá otom delinha, confirmando osucesso daoperação.
Obs: só deverá ser acionada esta função, quando ENGEBLOQ estiver
ligado a um ramal de pabx. Pois neste caso o programa ignora o primeiro
digito discado,pois serveapenas para capturara linha.
3.16 - COMO DESLIGARA FUNÇÃOPABX.
Só deveráser acionada estafunção, quando ENGEBLOQestiver ligado aum
ramal depabx. evocê resolver coloca-lonuma linhatronco.
a) Retireo telefonedo gancho, aguarde otom de linha.
b) Digite sua senha ou digite 1234 (senha de fábrica) eem seguida ouvirá
um bip.
c)Digite o comando "19” e ouvirá umainterrupção e em seguida novamente
virá otom delinha, confirmando osucesso daoperação.
3.17 - RECURSO ADICIONAL DOBLOQUEIO A COBRAR.
O bloqueio de chamadas a cobrar implica que sempre ao receber uma
chamada. Haverá uma pequena interrupção da ligação, o tempo inicial desta
interrupção (TI) e a duração da interrupção (DI) variam de acordo com as
características da sua central telefônica e dos equipamentos telefônicos que
estiverem conectados após o bloqueador (fax, secretárias eletrônicas e etc.).
Para encontrar os tempos ideais, sugerimos que sejam efetuadas as
combinações abaixo, descrevemos alguns indica-tivos que o ajudarão a
encontrar os parâmetros ideais: aconselhamos a você que comece com os
tempos:TI=2eDI=2comotesteinicial. Existe certas secretárias e fax que não
se adaptarão com o uso de bloqueado-res. Este recurso permite controlar o
tempo inicial e a duração da abertu-ra da linha, só deverá ser usado em
situações em que o tempo programa-do pela fábrica não derruba ligações a
cobrar (muitoraro) eprincipalmente quando a secretáriaeletrônica não funciona
com BCCativado.
O tempoinicial TI =3em segundos e o tempoda duração DI=3 segundos (3
corresponde a3 segundose etc.)
Obs: você pode variar estes parâmetros experimentalmente diminuindo ou
aumentando (de1a3)ambosatéconseguiro resultado desejado.
OBS: a) TI muito alto, proporcionará muito incomodo na conversa, pois ela
será interrompida muito após o inicio daconversação, por isso devemos tentar
sempre com um número alto (3) e ir reduzindo devagar (pode chegar até 1
segundo)
b) já DI deverá se iniciado com um número alto (3) e ir reduzindo, sempre
verificando se são derrubadas as ligações a cobrar, e claro que um tempo
menor o incomodo em sua linha telefônica será menor. (pode chegar até o 1
(seg), mascuidado, pois como tempo muitocurto podenão bloquear! )
RESUMO DAPROGRAMAÇÃO: COMANDO:
00
- DESLIGAR (SENHA) +(00)
01
- LIGAR (SENHA) +(01)
02
- BLOQ.NÚMEROS (SENHA) + (02) + (NÚMEROS) + (#, OU
ESPERAR).
03
- DESBLOQ. NÚMEROS (SENHA) + (03) + (NÚMEROS) + (#, OU
ESPERA)
04
- LIG.TEMPO (SENHA) +(04) + (XXmin)
05
- DESL.TEMPO (SENHA) +(05)
06
-ATIVAR BLOQUEIOA COBRAR (SENHA)+ (06) + (3)+ (3)
07-
DESATIVAR BLOQUEIOA COBRAR (SENHA)+ (07)
08-
TROCAR SENHA (SENHA)+ (08)+ (NOVASENHA)
09 -
VOLTAR PROG.FÁBRICA (SENHA)+ (09)
10
- BLOQ.TUDO (SENHA) +(10)
16 -
LIGA BLOQUEIOOBRIGATÓRIO ACOBRAR (SENHA) +(16)
17 -
DESLIGA BLOQUEIOOBRIGATÓRIO ACOBRAR (SENHA) +(17)
18-
LIGA AFUNÇÃO PABX(SENHA +18)
19-
DESLIGA AFUNÇÃO PABX(SENHA+19)
OBSERVAÇÕESIMPORTANTES:
a)Como já foi explicado, você poderá fazer várias combinações de
programação para obter o desejado, como por exemplo: bloquear tudo,
depois só desbloquear "prefixo (os)" ou números completos, ou bloquear
determinado (os)"prefixo (os)"ou númerosdentro da programaçãode fábrica,
liberar tudo esó bloquear um "prefixo"etc...
b)É importante sempre que você fazer uma nova programação ou perder o
controle doprograma efetuado, voltarà programação defábrica para limpara
memória.(item 3.11)
c) Não usecomo senha números parecidoscom prefixos locais,ou números
(COMANDO 10")
(COMANDO 16)
(COMANDO 17)
(COMANDO 18)
(COMANDO 19)
utilizados pelas companhias telefônicas para prestações de serviços como
130,190,104,102,etc.
d) Quando discado o número da senha, desconheça qualquerinformação da cia
telefônica, taiscomo: Estenúmero não existefavor... econtinue aoperação.
e) alguns modelos de secretáriaeletrônica e de aparelhosde fax não se adaptarão
ao bloqueador quando o . Consulte o (item 3.17) para tentar
amenizar o problema. Às vezes a única solução é desativar o bloqueio a
cobrar.(item-3.9).
f) Centrais telefônicas que forneçammenos de 32V (centraispúblicas operam com
48V), são inadequadas para operar com o bloqueador. Em PABX, o ideal seria
instala-lo ementradas tronco.Cada tronco deveráser instaladoum ENGEBLOQ.
g) Linhas telefônicas com deficiência de enlace (interligadas via linha privativa ou
muito distantes da central telefônica, como em sítios ou fazendas) poderão causar
mau funcionamentode seu ENGEBLOQ.
h)ENGEBLOQ não funcionará se estiver ligado antes de um aparelho telefônico
modelo "DOMO" Comercializado pela TELEFÔNICA, pois ele consome energia da
linha mesmoestando no gancho,a soluçãoé liga-lo antes do bloqueadore o restante
dos telefonesnormalmente (depois).
PROBLEMA / SOLUÇÃO
P
- Não bloqueia chamadas a cobrar
S
- aumente o tempo de bloqueio (TI) +(DI)
P
- Cai a chamada da secretária ou fax
S
- diminua o tempo de bloqueio (DI) ao atenderem.
P
- Bloqueia chamadas a cobrar, mas r
S
- diminua o tempo de inicio de bloqueio(TI)
P
- Uso serviço de atendimento simultâneo e
cobrar
S
- aumente o tempo de bloqueio (DI) = 4
P
- Interfere no funcionamento do identificador de
S
- ligue o identificador de chamadas antes do bloqueador ou seja: a linha vem
da rua, passa pelo identificador, em seguida pelo bloqueador e finalmente para
os aparelhos telefônicos.
P
- Sóbloqueia otelefone principal, enão bloqueian
S
- verifique que quandovocê retira o telefone do gancho, deste telefone que não
bloqueia, o led Do bloqueador não acende, isso significa que a linha telefônica
passa direto para o mesmo, Verifique a fiação e certifique-se que o bloqueador
esteja ligadoantes daentrada de todosAparelhos.
P
- Instaleio bloqueador e minha linhatelefônica f
S
- você não ligou corretamente, deverá cortar sua Linha telefônica, conforme o
ítem 2“COMO INSTALAR” (verdesenho dastesouras).
Obs:
A
)Em caso de perda da senha de acesso , somente a fábrica poderá recupera-la.
Basta ligar p/ SAC 11-5073-6930, estando com o engebloq ligado na linha
telefônica.
B
)Qualquer dúvidarelativa á instalação, programação ousuposto defeito,antes de
levar a assistência técnica, favor entrar em contacto com o SAC acima, pois terá
um excelentesuporte técnico!
bcc estiver ativado
ecebi a cobrança na conta.
não consigo bloquear chamadas a
Chamadas
enhuma oualguma extensão.
icou travada.
CERTIFICADO DE GARANTIA
TelebinaInd. Eletrônica Ltda., garante esteaparelho contra defeitos técnicos
de fabricação por um período de 1ano a contar da data de emissão da Nota
Fiscal e quando o exame realizado a critério de nossos profissionais
confirmar o defeito. Estagarantia consiste no reparo ouna troca de aparelho
com o númerocoincidente com odeste certificado.Os serviços de reparoou
troca somente serão executados nas dependências de nossa Fábrica ou
Revenda Autorizadadevendo o clientelevar ou remetero aparelhodefeituoso
ao endereço que mais lhe convier, sendo que eventuais despesas com o
transporte correrão porconta e riscodo cliente. Emeventuais mudanças e/ou
melhorias neste produto, a Telebina Eletrônica Ltda., não será obrigada a
incluir estas mudanças em qualquer produto anteriormente fabricado. Não
estão cobertos pelagarantia, os defeitosdecorrentes deacidentes taiscomo:
queda, água, fogo, raios, descargas atmosféricas, descargas elétricas, bem
como os aparelhos conectadosa ele. Como esta garantianão é um contrato
de serviços, não estão incluídos a manutenção e revisão do aparelho. Este
certificado e seus efeitos ficam automaticamente cancelados, caso se
comprove queo aparelho foiconsertado por pessoasnão autorizadas,ou por
instalação, ou qualquer outra utilização que esteja em desacordo com a
especificada no manual do usuário. Atenção: Para não danificar o aparelho,
limpar somente com pano. Não deve ser lavado ou molhado com água ou
outro solvente.
CARIMBO DA REVENDA
DATA DA VENDA / /
RUA DOS OPERÁRIOS, 804 - SÃO PAULO - SP
IND ELETRÔNICA LTDA.
FONE: TRONCO (11) 5073-6930 - CNPJ 04.566.437/0001-48
Loading...
