475 Field Communicator
2
소개
경고
중요 고지
폭발은 심각한 상해나 사망으로 이어질 수 있습니다.
폭발하기 쉬운 환경에서 사용할 경우에는 반드시 적절한 현지, 국내, 국제 기준,
법규 및 관행을 따라야 합니다. 안전한 사용과 관련한 규제에 대해서는 475 Field
Communicator
감전은 심각한 상해나 사망으로 이어질 수 있습니다.
이 장치는 FCC 규정 15부를 준수합니다. 작동은 다음 두 가지 조건의 영향을 받습니
다. (1) 이 장치는 유해한 간섭을 유발하지 않을 수 있다. (2) 이 장치는 원치 않는 작동
을 유발할 수 있는 간섭 등 수신한 어떠한 간섭도 수용해야 한다.
사용자 설명서
의 참고 정보 및 제품 인증 절을 검토하십시오.
주의
475 Field Communicator를 사용 하실 때에는, 반드시 고무 커버가 씌어진 상태를 유지
하셔야 합니다 (정전기방전 내성시험 KN61000-4-2 참조)
©2015 Emerson Process Management. All rights reserved.
HART
는
HART Communication Foundation의 등록
OUNDATION
F
IrDA
Bluetooth
Emerson
은
Fieldbus Foundation의
는
Infrared Data Association의 등록
는
Bluetooth SIG, Inc.의 등록
로고는
Emerson Electric Co.의 상표 및
상표입니다
상표입니다
상표입니다
기타 모든 표시는 해당 소유자의 자산입니다
상표입니다
.
.
.
서비스표입니다
.
.
.
3
소개
475 Field Communicator
인 지침, 예방 조치, 설치 정보를 제공합니다. 그러나 구성, 진단, 유지 관리, 점검, 문제
해결, 또는 본질적으로 안전한(IS) 설치에 대한 자세한 지침을 제공하지는 않습니다. 자
세한 정보는 리소스 CD, DVD 또는 www.fieldcommunicator.com의 475 Field
Communicator
475 Field Communicator는 사용자가 필드에서 구성하고 문제를 해결할 수 있도록 하면
서 HART 및 F
을 통해 475 Field Communicator는 장치 제조업체에 관계없이 다양한 장치와 통신할 수
있습니다.
사용자 설명서
OUNDATION 필드버스 장치를 지원합니다. 전자장치설명언어(EDDL) 기술
시작하기 안내
를 참조하십시오.
에서는 475 Field Communicator에 대한 기본적
4
475 Field Communicator 개관
475 Field Communicator 개관
휴대용 475 Field Communicator에는 컬러 LCD 터치스크린, 리튬 이온 배터리(전력 모듈),
SH3 프로세서, 메모리 구성품, 시스템 카드, 일체형 통신 및 측정 회로가 포함됩니다.
475 Field Communicator를 사용하여 장치와 통신할 때에는 지역에 해당되는 모든 표준
및 절차를 따르십시오. 준수하지 않을 경우 기기 손상 및/또는 상해를 유발할 수 있습니
다. 이 설명서의 절을 잘 숙지하고 준수하십시오.
위험 지역에서 작업
본질적 안전성 요건(IS 승인)을 충족하는 475 Field Communicator를 Group IIC에 대해
Zone 0 (FM), Zone 1 또는 Zone 2에서, Group A, B, C 및 D 위치에 대해 Class I,
Division 1 및 Division 2에서 사용할 수 있습니다.
IS 승인된 475 Field Communicator를 Group IIC에 대해 Zone 0, Zone 1, Zone 2,
Group A, B, C 및 D 위치에 대해 Zone 20, Zone 21, Zone 22, Class I, Division 1,
Division 2에 위치한 장비에 장착된 루프나 세그먼트에 연결하여 사용할 수 있습니다.
IS 승인된 475 Field Communicator에는 승인 내역이 있는 통신기 뒷면에 추가 라벨이
있습니다.
주의
위험 지역 환경에서 리튬 이온 배터리를 설치 또는 제거할 수 있습니다. 전원 공급/충전
기(00375-0003-0005)가 IS 승인 제품이 아니기 때문에 이러한 환경에서는 배터리를 충
전할 수 없습니다.
터치스크린 및 키패드 사용
터치스크린과 키패드를 통해 메뉴 항목을 선택하고 텍스트를 입력할 수 있습니다. 제공
된 스타일러스를 사용하거나 키패드의 위/아래 화살표 키를 사용하여 메뉴 항목을 고릅
니다. 스타일러스의 위치는 그림 1을 참조하십시오. 화면에서 선택한 항목을 두 번 누르
거나 아이콘을 누르거나 키패드의 오른쪽 화살표 키를 눌러 메뉴 항목을 엽니다.
주의
터치스크린에 입력할 때에는 뭉툭한 것만 사용하고, 되도록 475 Field Communicator에
포함된 스타일러스를 사용하십시오. 드라이버 같은 뾰족한 기구는 터치스크린에 손상
을 가해 보증이 무효가 될 수 있습니다. 터치스크린을 수리하려면 전체 디스플레이 조립
을 교체해야 하며 이는 공인 서비스 센터에서만 가능합니다.
475 Field Communicator 개관
HART 및 FOUNDATION 필드
버스 통신 단자(맨 위)
스타일러스
(끈 안)
Bluetooth®
표시등
IrDA
®
인터페이스(맨 위)
터치스크린 디스
플레이
끈 부착(맨 위)
백라이트 키
끈 부착(옆)
입력 키
기능 키와 표시등
(다중 키 결합 기능
성의 경우)
리튬 이온 배터리
(뒤) 및 시스템
카드(내부)
끈 부착(옆)끈 부착(옆)
충전 표시 버튼을
누르면 빛이 들어
오는 조명
(옆)
알파벳과 숫자 조합
키패드
탭 키
탐색 키
(네 개의 화살표 키)
끈 부착
(옆)
전원 키와 표시등
충전 표시 버튼(옆)
배터리의 녹색 전원
공급/충전기 커넥터
(옆)

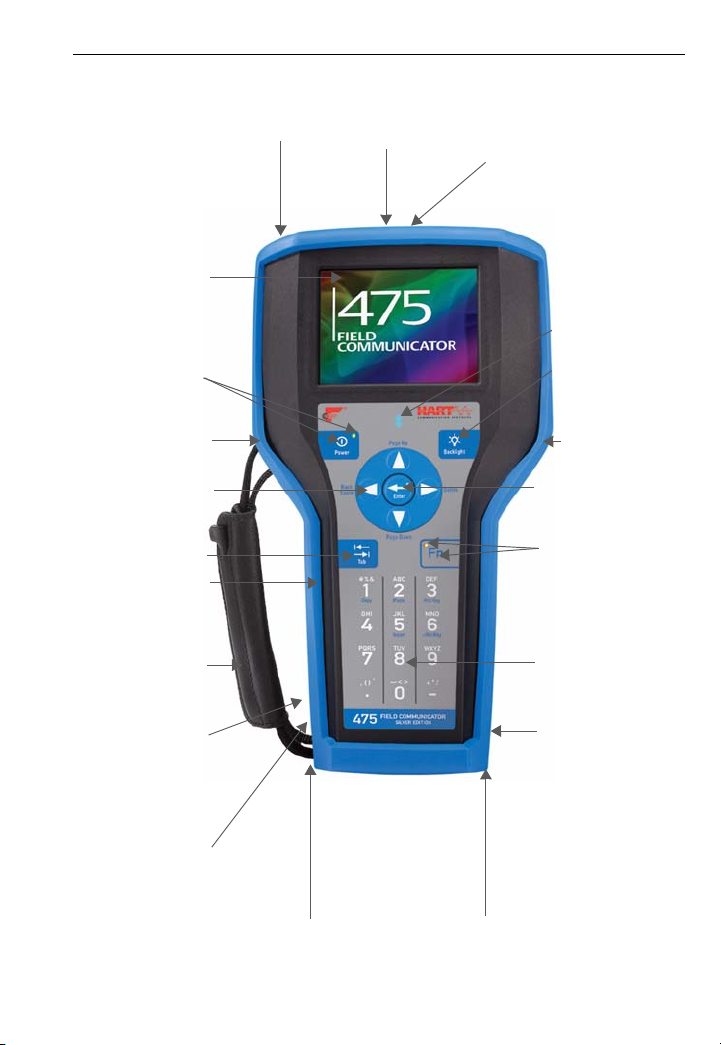

그림 1. 고무 커버가 씌워진 475 Field Communicator
5
