475 现场通讯器
用户手册
用户手册
Rev K
2015五月
475 现场通讯器
通知
475 现场通讯器
使用 475 现场通讯器前，请阅读用户手册。为保证人身及系统安
全，并发挥最佳产品性能，使用或维护本产品前，应深入掌握手
册内容。
如需有关设备的服务，请联系最近产品代表处。
艾默生过程管理。 2015. 保留所有权利。
艾默生标志为艾默生电气公司的商标和服务标志。
AMS、 DeltaV 和 ValveLink
Windows 为微软公司在美国和其他国家的注册商标。
IrDA 为红外数据协会的注册商标。
Bluetooth 为 Bluetooth SIG, Inc. 的注册商标
F
OUNDATION 为位于美国德克萨斯州奥斯丁的 Fieldbus Foundation 的商标。
HART 和 WirelessHART 为位于美国德克萨斯州奥斯丁的 HART 通讯基金
会的注册商标。
Hitachi 为 Hitachi 美国有限公司的注册商标。
所有其他商用标志的所有权归其各自的所有者。
为艾默生集团公司的标志。
www.fieldcommunicator.com
目录
章节 1
简介
章节 2
掌握基本知识
475 现场通讯器
本手册的使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
475 现场通讯器概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
设备互操作性 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
在危险区域工作. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

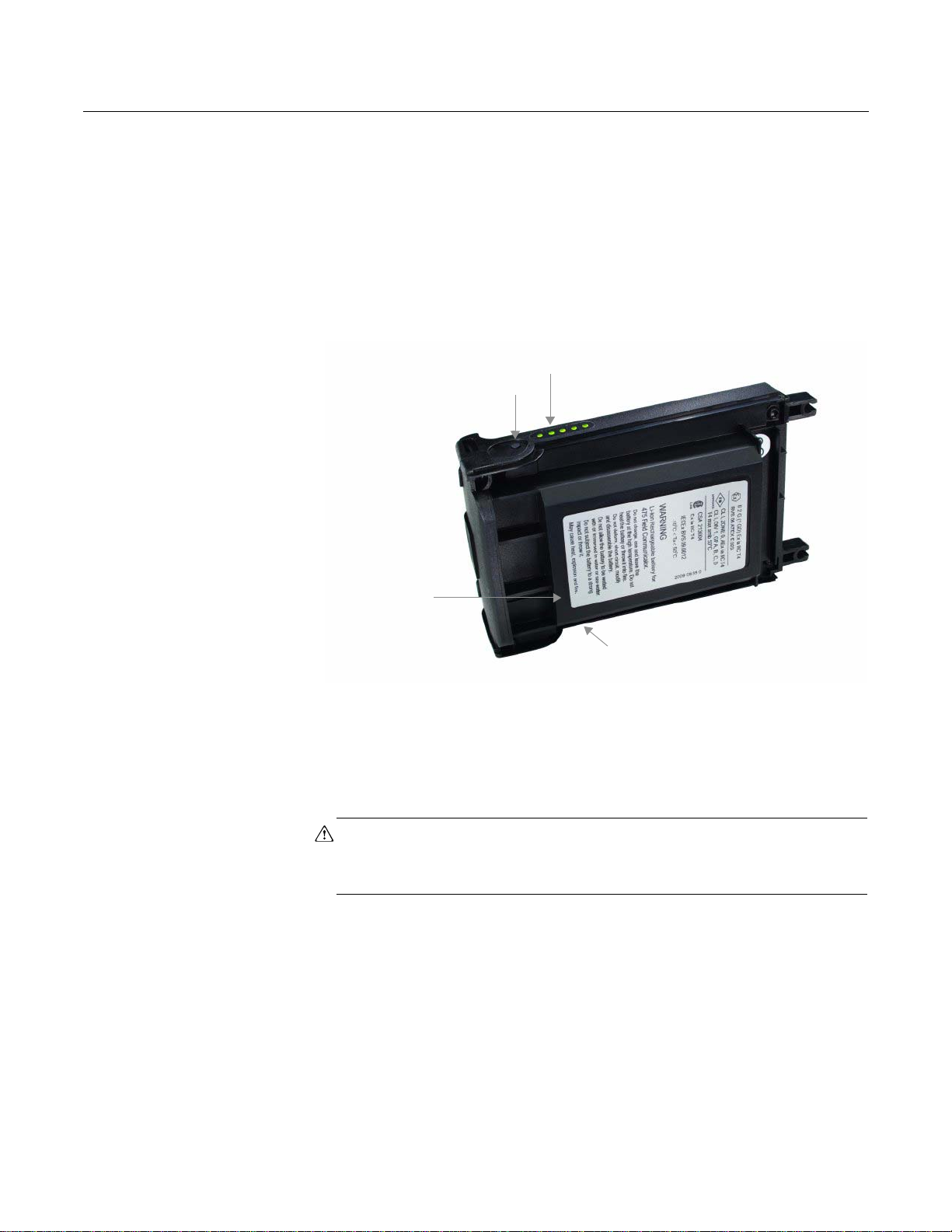

电池和电源 / 充电器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
使用触摸屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
使用软键盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
内存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
附件. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
组装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
安装系统卡和电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
取出电池和系统卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
启动和关机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
启动. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
现场通讯器主菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
进入待机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
关机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
关于. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
背光. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
时钟. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
对比度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
授权. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
电源. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
电源按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
重校电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
触摸屏 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
事件捕获 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
内存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
连接到设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
PC 应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
AMS 设备管理系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
现场通讯器简易升级程序 . . . . . . . . . . . . . . . . . . . . . . . . 30
连接 475 现场通讯器或系统卡 . . . . . . . . . . . . . . . . . . . . 31
升级 475 现场通讯器. . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
通过启用授权来添加功能 . . . . . . . . . . . . . . . . . . . . . . . . 34
www.fieldcommunicator.com
章节 3
HART 功能
目录4
书写面板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
创建新文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
打开现有文档 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
ValveLink Mobile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
运行自测试 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
校准. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
基本特征和功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
HART 应用程序功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
使用快键顺序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
启动 HART 应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
离线组态的操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
创建一个新的组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
打开保存的组态. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
将组态传输至 PC 应用程序 . . . . . . . . . . . . . . . . . . . . . . . 44
使用 HART 设备在线操作. . . . . . . . . . . . . . . . . . . . . . . . . . 44
连接到 HART 设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
显示已连接的 HART 设备 . . . . . . . . . . . . . . . . . . . . . . . . 47
HART 图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
保存设备组态 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
显示设备设置选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
显示图形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
配置 HART 应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
使用热键 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
更改 HART 轮询选项. . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
忽略状态信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
在菜单标题中显示 HART 短位号或长位号 . . . . . . . . . . . 54
储存清除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
查看可用设备描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
仿真 HART 设备的在线连接 . . . . . . . . . . . . . . . . . . . . . . 55
运行 HART 诊断 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
DC 电压测量 （HART 端口） . . . . . . . . . . . . . . . . . . . . . 56
断开 HART 设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
章节 4
现场总线功能
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
基本特征和功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
现场总线应用程序功能 . . . . . . . . . . . . . . . . . . . . . . . . . . 58
链路活动调度器 (LAS). . . . . . . . . . . . . . . . . . . . . . . . . . . 58
LAS 层次结构 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
启动现场总线应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
目录
章节 5
故障排除
5
在线操作现场总线设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
连接到现场总线设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
显示已连接的现场总线设备. . . . . . . . . . . . . . . . . . . . . . . 63
显示在线设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
块模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65
设备块 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
显示图形 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
配置现场总线应用程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
更改现场总线轮询地址 . . . . . . . . . . . . . . . . . . . . . . . . . . 73
更改槽时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
查看可用设备描述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
运行现场总线诊断. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
DC 电压测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
噪声电平测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
信号电平测量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74
与现场总线设备断开 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
故障排除建议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
错误和状态信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
技术支持信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
附录 A
参考数据
处理器和内存规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
微处理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
内存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
物理规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
重量. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
显示. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
按键区 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
使用规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
温度限制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
带电池储存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
无电池储存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
机壳等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
抗冲击 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
基本指导原则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
连接规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
HART 和现场总线通讯端口. . . . . . . . . . . . . . . . . . . . . . . 90
连接类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
附录 B
产品认证
目录6
电池规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
电池类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
充电. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
运行时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
储存. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
电源 / 充电器规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
电压. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
技术数据 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
订购信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
备件列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
许可生产地点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
FCC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
IC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
电信管理局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
欧洲指令信息 – 符合 CE 标准 . . . . . . . . . . . . . . . . . . . . . . 98
R&TTE (1999/5/EC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
电磁兼容性 (2004/108/EC) . . . . . . . . . . . . . . . . . . . . . . . 98
低电压 (2006/95/EC). . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
ATEX 指令 (94/9/EC)
（仅适用于 KL 选项）. . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
危险区域认证
（仅适用于 KL 选项） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
欧洲认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 98
国际认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
北美认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
电源 / 充电器认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
符合性声明 / 认证 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
标签图纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
认证图纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
附录 C
图形信息
概述 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
屏幕布局 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
按钮 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
图形选项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
图像. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 110
图表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
曲线图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 114
目录
7
术语表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . G-115
索引 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I-121
目录8
章节 1 简介
本手册的使用 本章节包括 475 现场通讯器的如下信息。
章节 2: 掌握基本知识 包含组装、组件、启动、进入待机、关机、设
置、 PC 支持的应用程序和维护 475 现场通讯器。
章节 3: HART 功能 包含启动和配置 HART
HART 设备通讯、修改设备参数和运行诊断。
章节 4: 现场总线功能 包含启动和配置现场总线应用程序、与现场总线
设备通讯、修改设备参数和运行诊断。
章节 5: 故障排除 针对最常见的 475 现场通讯器操作问题，提供解决方案。
附录 A: 参考数据 提供物理、功能和性能规格。
附录 B: 产品认证 包含危险区域和国际认证、欧洲指导信息和认证图纸。
附录 C: 图形信息 包含 475 现场通讯器图形功能和选项的概述。
475 现场通讯器
®
应用程序、离线工作、与
www.fieldcommunicator.com
10
简介
475 现场通讯器
重要通知
警告
章节 2 掌握基本知识
概述 本节说明了 475 现场通讯器的基本特征和功能。也提供了组装、组件、
启动、进入待机、关机、设置、应用程序和维护 475 现场通讯器的信息。
本节描述的功能基于系统软件 3.9 版。
安全信息 执行操作时，为确保人身安全，请特别注意本节中的步骤和说明。可能
引起潜在安全问题的信息用警告符号表示 ()。执行带有该符号的步骤
前，请参见安全信息。更多警告信息，请参阅 “故障排除”。
经测试证明，本设备符合 FCC 规范第 15 部分对 A 类数字设备的限
制规定。这些限制旨在提供合理保护，以防止本设备在商业环境中
运行时产生有害干扰。本设备会产生、使用和辐射射频能量，若未
按照用户手册进行安装和使用，则可能会对无线电通讯造成有害干
扰。在住宅区运行本设备可能会引起有害干扰，此时用户需自行承
担消除干扰的费用。
此设备符合 FCC 规范的第 15 部分。设备操作应符合以下两个条
件：(1) 本设备可能不会产生有害干扰，且 (2) 本设备必须接受任何
接收到的干扰，包括可能会导致非预定操作的干扰。
如果在未经艾默生过程管理批准的情况下对本设备进行任何改装，
可能会导致用户丧失 FCC 所授予的操作此设备的权力。
www.fieldcommunicator.com
此 A 类数字仪器符合加拿大 ICES-003 标准。
您可以在危险区域环境中安装或拆卸锂离子 (Li-Ion) 电池 （电源模
块） 。但您不能在该环境中对电池进行充电，因为电源 / 充电器
(00375-0003-0005) 并未经过 IS 认证。
12
掌握基本知识
475 现场通讯器概述 475 现场通讯器支持 HART 和 FOUNDATION 现场总线设备，使您可以对设
备进行配置、维护或故障排除。当使用 475 现场通讯器与设备进行通讯
时，请遵循当地适用的所有标准和程序。不遵循这些标准和程序可能会导
致设备损坏和 / 或人身伤害。请确保理解并遵循本手册中的各项内容。
475 现场通讯器包括一个彩色 LCD 触摸屏、一块锂离子电池 （电源模
块）、一个 SH3 处理器、存储组件、系统卡，以及集成通讯与测量电路。
现场通讯器也支持多种语言。请参见现场通讯器
自述文件，或访问 www.fieldcommunicator.com 以获取更多信息。
简易升级程序
中包含的
设备互操作性 475 现场通讯器旨在与不同设备生产商的各种 HAR T 和 FOUNDATION现场
总线设备协同运作。通过由 HART 通讯基金会和 Fieldbus Foundation 支
持的电子设备描述语言 (EDDL) 技术，可实现设备互操作性。
基本测试是基于所有设备的设备描述上的。各设备生产商被要求使用
475 现场通讯器完全测试了他们的设备，并取得认证。若未收到相关认
证，当您试图与未测试设备通讯时，就会显示警告信息。新的设备描述
可通过现场通讯器
简易升级
程序，或在资源 CD 或 DVD 中获取。
掌握基本知识
13
在危险区域工作 可满足本质安全要求 （IS 认证）的 475 现场通讯器可在 0 区（FM）、
1 区或 2 区， IIC 组别， I 级，1 类和 2 类， A、 B、 C 和 D 组别的区域
使用。
经 IS 认证的 475 现场通讯器可连接至位于 0 区、1 区、2 区， IIC 组别；
20 区、21 区、 22 区， 和 I 级、1 类和 2 类， A、B、C 和 D 组别区域中
的设备所连接的环路或网段中。
经 IS 认证的 475 现场通讯器在订购时提供 KL 选项，并在 475 背面带
有一个标签，列出了各项通过的认证。
有关 IS 认证和安装的详细信息，请参阅附录 B “产品认证”。
注意
您可以在危险区域环境中安装或拆卸锂离子电池。但是您不能在该环境
中对电池进行充电，因为电源 / 充电器并未经过 IS 认证。
电池和电源 / 充电器 475 现场通讯器使用绿色 6 针连接头的锂离子电池供电。电源 / 充电器
上也有一个绿色连接头，能够与电池上的适当连接器相匹配。有关连接
器的位置，请参阅图 2-1。
假如 475 现场通讯器未连接电源 / 充电器，使用 475 前，请将电池充满
电。
指导原则和注意事项
在使用电池或电源 / 充电器前请理解并遵循以下指导原则和注意事项。
• 运输锂离子电池时，请遵循所有适用规定。
• 电池和电源 / 充电器应注意防潮，注意使用和储存温度的限制。欲获取
更多信息，请参阅附录 A “参考数据”。
• 电池或电源/充电器上不得堆放任何物体，严禁长时间阳光直照或将其
放在热敏材料上或其附近。
• 仅使用现场通讯器电源 / 充电器为电池充电。该电源 / 充电器不得用于
其他产品。否则，可能会永久性损坏 475 现场通讯器，并使 IS 认证
和保修失效。
• 切勿打开或改装电池或电源/充电器。其内部没有用户可用的元件及安全
元件。打开或改装操作会使保修失效，并可能造成人身伤害。
14
充电指示按钮
按充电指示按钮亮起的指示灯
锂离子电池
绿色电源 / 充电器连接器 （侧面）
掌握基本知识
检查剩余电量
按下电池左下侧的充电指示按钮，可查看剩余电量。有关按钮的位置，
请参阅图 2-1。当您按下再释放按钮后，按钮上方的指示灯将缓慢点亮，
以显示剩余电量。每个指示灯代表 20% 的电量。当所有指示灯点亮时，
表明电池已充满电。
您也可以通过现场通讯器主菜单上的设置菜单来检查剩余电量。欲获取
更多信息，请参阅第 28 页的 “电源”。
图 2-1. 锂离子电池示例
为电池充电
在第一次便携使用前，请将电池充满电。电池可单独充电，也可连接到
475 现场通讯器上充电。为电池充满电后， 475 现场通讯器可完全正常
工作，电池充电充满需要 2 到 3 小时。电池充满后，继续连接到电源 /
充电器上不会造成过充。
注意
您可以在危险区域环境中拆卸和安装锂离子电池。但是您不能在该环境
中对电池进行充电，因为电源 / 充电器并未经过 IS 认证。
掌握基本知识
电源 / 充电器连接头
电源 / 充电器
电源 / 充电器指示灯
15
为电池充电：
1.将电源 / 充电器插入电源插座中。
2.将电源 / 充电器的绿色连接头插入电池的绿色连接头。电源 / 充电器连
接头的扁平侧应面向 475 的正面；或当电池未装上 475 时，连接头扁
平侧应面向电池内侧。当电源 / 充电器的指示灯变为绿色时，表明电
池已充满电。
图 2-2. 连接到 475 现场通讯器的电池充电
16
掌握基本知识
电源 / 充电器指示灯
电源 / 充电器上有三个指示灯，分别表示以下状态。每个指示灯显示不
同的颜色。
表 2-1. 电源 / 充电器指示灯
颜色 状态
绿色 电池已充满电。
闪烁绿色 电池即将充满电。
黄色 电池正在充电。
闪烁黄色 电源 / 充电器未连接到 475 现场通讯器。
闪烁黄色和红色 电池电量非常低。
红色 无法充电。请联系技术支持部门以获得更多信息。
电池维护
为了保持锂离子电池的性能和寿命，请理解并遵循以下指导原则：
• 应经常对电池充电，最好是在每次使用完后或夜间进行充电。如有可
能，尽量减少完全放电的次数。
• 在高温下频繁使用可导致性能降低。
• 长时间储存电池时，请选用等于或接近室温的干燥场所。在高于室温
的环境中长时间储存可导致性能降低。
• 如需长时间储存，请确保剩余电量为全部电量的一半或接近一半。储
存过程中，剩余电量将缓慢释放。请定期对电池充电，以确保剩余电
量不会过低。
掌握基本知识
IrDA® 接口 （顶部）
Tab 键
导航键
（四个方向键）
HART 和 F
OUNDATION Fieldbus 通讯端口 （顶部）
Enter 键
Fn 键和指示灯
（用于多键组合功能）
字母数字按键区
背光键
电池的绿色电源 /
充电器连接头
（侧面）
锂离子电池 （后面）和系
统卡 （内置）
触笔 （在扣带内）
蓝牙®指示灯
扣带接耳 （侧面）
扣带接耳 （侧面）
扣带接耳 （侧面）
触摸显示屏
扣带接耳
（侧面）
电源键和指示灯
充电指示按钮 （侧面）
按下点亮指示灯
充电指示按钮 （侧面）
17
图 2-3. 带有可选橡胶套的 475 现场通讯器
18
掌握基本知识
使用触摸屏 您可通过触摸屏和按键区选择菜单项和输入文字。请使用随附的触笔或
键盘区的上下方向键来选择菜单项。在设置和现场通讯器主菜单上，触
击图标或按 Enter 键打开选定的图标。在其他菜单上，双击屏幕上的选
定项或按键盘上的向右键打开一个菜单项。
注意
只能使用钝器接触触摸屏，尽可能使用 475 现场通讯器随附的触笔。有
关触笔的位置，请参阅第 17 页图 2-3。使用尖锐的工具，如螺丝刀，可
能导致触摸屏损坏。触摸屏的维修需更换整块显示屏，而且此更换操作
只能到经授权的服务中心进行。
请使用窗口上的后退箭头图标 () 返回到之前的菜单。使用窗口右上角
的关闭图标 () 结束应用程序。
若触摸屏触控失准，您可对其重新校准。详细信息请参见第 28 页“触
摸屏” 。
注
本手册中的所有说明均适用于触摸屏。
请使用键盘上的软输入面板 (SIP)
SIP 键盘支持使用触摸屏进行字母数字输入。 SIP 键盘可检测您何时需
要输入字符，并根据需要自动显示。
使用软键盘 以下章节描述了 475 现场通讯器按键区上的按钮。
蓝牙符号 ()
当监听 PC 窗口上的蓝牙启用时，按键区上方的蓝色的蓝牙指示灯点
亮。 475 现场通讯器必须获得蓝牙授权才能使用此功能。
电源键
电源键用于打开和关闭 475 现场通讯器，或使其进入待机状态。通过设
置菜单，您可以设置缺省选项：待机或关机。欲获取更多信息，请参阅
第 28 页 “电源按钮” 。当您按住电源键打开 475 现场通讯器时，电源
键上的绿色指示灯将闪烁。当 475 打开后指示灯将保持不变，而当 475
处于待机状态时指示灯将缓慢闪烁。
掌握基本知识
19
当有未发送的数据或设备正运行方法时，如果按下电源键将显示警告信
息。触击确定，使 475 现场通讯器进入待机或关机，或触击取消 ，返回
之前的窗口。
当 475 现场通讯器进入监听 PC 模式或当书写面板应用程序开启时，电
源键将被禁用。
箭头导航键
您可以使用四个箭头导航键在应用软件中的菜单和图标间进行移动。按
上下方向键选择菜单项。在设置和现场通讯器主菜单上，触击图标或按
输入键打开选定的图标。在所有其他菜单上，使用向右键打开菜单项，
而向左键则返回上级菜单。
键旁的蓝色文本表示备用功能，按功能键可启用。
Enter 键
您可使用 Enter 键打开窗口上选定 （高亮显示）的按钮或现场通讯器主
菜单或设置菜单中的图标。例如，当选定窗口上的取消按钮，若此时按
Enter 键，将关闭窗口。
Tab 键
您可使用 Tab 键在窗口中的可选控件间移动。按 Tab 键在屏幕上所有行
中从左到右选择图标。
字母数字按键区
您可使用字母数字按键区输入字母、数字和其他字符，如标点符号。依据
特定输入区域， 475 现场通讯器自动决定可用的文本类型。
处于字母数字模式时，要输入文本，请快速按下所需的按钮，多次按下滚
动选择输入适当的字母或数字。例如，要输入字母 Z，请快速按四次 9 键。
键旁的蓝色文本表示备用功能，按 Fn 键可启用。 475 现场通讯器软件
的未来发布版将激活字母数字 5 键 （插入）的替代功能。
20
背光键
您可使用背光键来调节触摸显示屏的亮度。有四种不同的设置。亮度会
影响电池的电量。高亮度可能缩短电池使用时间。关于计时器会在非活
动状态持续多久后关闭背光，请参阅第 27 页 “背光” 。计时器有助于
节省电池电量。
Fn 键
您可使用Fn 键启用选定键的替代功能。Fn键不适用于菜单的显示图标。
按键区上其他键旁的蓝色文本说明了 Fn 键。Fn 键按下有效时，Fn 键左
边的橙色指示灯点亮；假如同时软输入面板显示时，Fn 按钮高亮显示。
再按 Fn 键可禁用此功能并关闭指示灯。
内存 类型
475 现场通讯器的内存由三种组件构成：
1.内部闪存 – 32MB 非易失 RAM。内部闪存储存操作系统和系统软
件。同时储存下列各项：
2.系统卡 – 一种带有非易失闪存的 1 GB 或更大的内部安全数字卡。每
个系统卡上都有可安装的系统软件的副本。系统卡也包含所有的
HART 和 F
1000 组 HART 组态 （取决于文件的大小）。
3.RAM – 32MB，仅用于程序执行。
• 最多 25 组 HART 组态
•HART 事件捕获
•F
OUNDATION Fieldbus 现场总线统计
• 书写面板保存的文本文件
OUNDATION Fieldbus 现场总线设备描述，并可最多储存
掌握基本知识
可用内存空间
要查看 475 现场通讯器中的可用内存，请连接至现场通讯器的
简易升级
程序或触击设置菜单中的内存图标。现场通讯器主菜单显示设置菜单
项。欲获取更多信息，请参阅第 29 页 “内存” 。
系统卡上的空闲内存
久而久之，您的系统卡可能变满而无法储存新的文件。要释放系统卡上
的内存，请使用现场通讯器
简易升级
程序中的内存管理功能。您可由此
筛选并选择哪些设备描述可传输到您的系统卡上。所选生产商的设备描
述或协议会在升级时被忽略，为储存其他文件提供更多空间。
若所选设备描述已在您的 475 上，下次 475 现场通讯器连接至
程序时将会删除。文件删除前会出现提示。更多信息，请参阅
简易升级
简易升级
程序帮助。
掌握基本知识
附件 橡胶套
可购买橡胶套，更好的保护您的 475 现场通讯器。橡胶套背后有一个辅
助支架、扣带开洞、以及触笔夹。使用防静电材料，以达到适用的本质
安全要求。
图 2-4. 475 现场通讯器橡胶套的背面
21
22
掌握基本知识
扣带
475 现场通讯器使用两种扣带。磁力扣带附于 475 现场通讯器顶部，可
挂在金属管上。扣带接耳位于 475 现场通讯器顶部的 HART 和现场总
线端口旁。
您可将侧边扣带连接在 475 现场通讯器的侧面或背面，便于携带。请参
阅图 2-5。侧边扣带还能容纳供触摸屏使用的触笔。
图 2-5. 侧边扣带示例
掌握基本知识
锂离子电池
将系统卡部分插入系统
卡插槽内
支架
机身标签
IS 标签
（KL 选项）
电池固定螺丝
连接器针脚
扣带接耳
扣带接耳
蓝牙认证标签
组装
23
安装系统卡和电池
若您收到的 475 现场通讯器已经安装有系统卡，请进入 “ 启动” 章节查
看。
1.将 475 现场通讯器正面朝下放在平稳的表面上。
2.如果有橡胶保护套，将其移除。
3.卸下电池后，将贴有 “系统卡”标签的系统卡的金属接触面朝上，滑
入系统卡插槽，直到听到一声咔哒声，固定到位。系统卡插槽内装有
弹簧。有关系统卡插槽的位置，请参阅图 2-6。
下图中的系统卡未锁定到系统卡插槽中。
图 2-6. 475 现场通讯器的背面
注意
系统卡必须由 475 现场通讯器生产商提供。否则会使 IS 认证失效。
4.继续保持 475 现场通讯器正面朝下，确保两个电池固定螺丝处于松动
状态并稍高于 475 顶部。
5.使电池与 475 的侧面平齐，并小心地向前滑动电池，直到固定到位。
6.小心地用手拧紧两个电池固定螺丝，以固定电池。（不要拧得过紧，最
大 0.5Nm 转矩。）
注意
如果 475 现场通讯器与电池没有完全对齐，可能导致连接器针脚损坏。
24
掌握基本知识
取出电池和系统卡 取出电池和系统卡：
1.若有橡胶套，将其移除。
2.将 475 现场通讯器正面朝下放在平稳的表面上。
3.松开电池固定螺丝，直至每颗螺丝的顶端稍高于 475 现场通讯器的顶端。
4.将电池从 475 现场通讯器中滑出。不要向上拉电池，否则可能损坏连
接器针脚。
5.将系统卡推入系统卡插槽，直至听到咔哒一声，卡槽松开。系统卡插
槽内装有弹簧。
6.用手指抓住系统卡，将其直接滑出 475 现场通讯器。
启动和关机 当未连接电源 / 充电器时，使用 475 现场通讯器前，请将电池充满电。
欲获取更多信息，请参阅第 14 页 “为电池充电” 。
在操作 475 现场通讯器前，请确保：
• 475 现场通讯器没有损坏。
• 电池已安装好。
• 所有螺丝已拧紧。
• 通讯端口凹陷处没有灰尘或杂物。
启动 按住键盘上的电源键，直至该键上的绿色指示灯闪烁 （约两秒钟）。有
关电源键的位置，请参阅第 17 页图 2-3。
启动过程中， 475 现场通讯器自动检查内置系统卡中的任何可用的系统
软件升级。若系统卡内有升级并准备安装，您会收到通知。而后出现现
场通讯器主菜单。
现场通讯器主菜单 现场通讯器主菜单是您启动 475 现场通讯器后出现的第一个菜单。您可
使用该菜单运行 HART 和现场总线应用程序，查看设置菜单，与 PC 通
讯，启动书写面板或 ValveLink™ Mobile。有关这些应用程序的更多信
息，请参阅章节 3 “HART 功能”和章节 4 “现场总线功能”。
掌握基本知识
25
图 2-7. 现场通讯器主菜单
进入待机 您可使 475 现场通讯器进入待机状态以节省电能，或在您间歇使用 475
现场通讯器时减少启动时间。待机状态时将关闭触摸屏和 475 现场通讯
器内部。
当 HART 应用程序或现场总线应用程序运行时，可将 475 现场通讯器
设置为待机状态。若您进入待机时，您正在线操作设备，则当 475 现场
通讯器从待机返回时将显示应用程序主菜单。其他情况下， 475 现场通
讯器将显示最后打开的窗口。
要进入待机，请按电源键。在电源开关对话框中，触击待机然后触击确
定或按 Enter 键。触击取消，关闭对话框并返回应用程序。您可在电源
开关对话框上设置缺省选项。更多信息请参阅第 28 页 “电源按钮” 。
当 475 现场通讯器进入待机时，电源键上的绿色指示灯会缓慢闪烁。要
离开待机，请按电源键。
若待机计时器到时间时， 475 现场通讯器也会进入待机。欲获取更多信
息，请参阅第 28 页 “电源” 。
26
掌握基本知识
关机 要关闭 475 现场通讯器，请按电源键。在电源开关对话框中，触击关机
然后触击确定或按 Enter 键。触击取消，关闭对话框并返回应用程序。
您可在电源开关对话框上设置缺省选项。欲获取更多信息，请参阅第 28
页 “电源按钮” 。
若自动关机计时器到时间时， 475 现场通讯器也会关闭。欲获取更多信
息，请参阅第 28 页 “电源” 。
同时按背光键和功能键直至显示屏关闭，也可关闭 475 现场通讯器。此
种关机是通过硬件完成关机 （类似于移除电源）。这并非关闭 475 现场
通讯器的建议方式。当您使用触摸屏或按键区时，如果屏幕锁死且不响
应，请使用这种方法关闭并重设 475 现场通讯器。
设置 在现场通讯器主菜单的设置中，您可查看并修改 475 现场通讯器的下列
选项。
要返回现场通讯器主菜单，请选择屏幕上的后退按钮。选择更多按钮，
查看设置菜单的辅助项。
您可使用关于设置来查看 475 现场通讯器中的软件修订版本。若您需要
关于
与技术支持人员联系，请先准备好系统软件版本，通讯和诊断电路
(CDC) 版本，以及操作系统版本等信息。
触击 RE-IMAGE，重新安装 475 现场通讯器的操作系统、系统软件以及
应用程序。执行 RE-IMAGE 操作时，必须连接电源 / 充电器。操作过程
中，将禁用待机和自动关机计时器。该操作仅应在技术支持人员的指导
下进行。
触击 RE-FLASH，从系统卡中重新安装固件和软件。执行 RE-FLASH
操作时，必须连接电源 / 充电器。操作过程中，将禁用待机和自动关机
计时器。该操作仅应在技术支持人员的指导下进行。
触击确定，返回设置菜单。
掌握基本知识
背光
时钟
对比度
27
您可使用背光设置来调整屏幕的背光亮度。要调整背光，从左到右拖动
滑块。
您也可以使用背光设置来设置计时器，使其在非活动状态的特定时间后
自动关闭背光来节约电能。要启用计时器，触击下拉列表并选择适当的
时间间隔。当电源 / 充电器连接到 475 现场通讯器时，将应用外置电源
计时器。
当您选择适当的背光设置后，请触击确定保存设置 （仅对当前有效），
设为缺省保存设置 （以后启动均有效），或取消退出而不保存。
使用时钟设置，您可设置 475 现场通讯器的日期、时间和时区。从下拉
列表中配置日期。要配置时间，请选择适当的时间域并使用箭头在不同
数值间滚动，直到找出正确的时间。选择下拉列表来选择时区。触击确
定，保存更改并关闭窗口，或取消，退出而不保存。
您可使用对比度设置来调节窗口中最亮和最暗的区域。该选项仅对 375
型现场通讯器有效。
注
温度会影响对比度。
授权
使用授权设置，您可查看 475 现场通讯器中启用和可用的授权。复选标记
表示授权已启用。未授权的功能用户无法访问。显示下列授权和信息：
•HART – 允许您的 475 运行 HART 应用程序，以与 HART 设备通
讯。
• 图形 – 允许您的 475 现场通讯器以图像、图表和曲线图的形式显示
设备信息。
简易升级
•
设备描述文件至最新，无需将其发送到服务中心。
• 到期日 – 显示
475 没有
• 蓝牙 – 允许使用蓝牙将您的 475 现场通讯器与支持的 PC 应用程序
进行通讯，如
•F
OUNDATION 现场总线 – 允许您的 475 现场通讯器运行现场总线应
用程序来与现场总线设备通讯。
• 设备组态管理 – 允许您将 HART 设备或用户组态保存到系统卡中，
并使用
授权窗口也显示 475 现场通讯器的单元名称和系统卡序列号 (SN)。关
于分配单元名称的更多信息，请参阅
回设置菜单。
– 允许您更新您的475现场通讯器的系统软件和当地可用的
简易升级
简易升级
简易升级
简易升级
程序打印和储存。
授权的到期日。日期以年月日的顺序列出。若
授权，则将出现 N/A 。
程序。
简易升级
程序帮助。触击确定，返
28
电源
电源按钮
重校电池
掌握基本知识
当 475 现场通讯器使用电池供电时，您可使用电源设置来设置电源管理
选项。待机计时器可使 475 现场通讯器进入待机状态，而自动关机计时
器可在设定的未活动时间到之后关闭 475 现场通讯器。要设定待机或自
动关机计时器，请从下拉列表中选择时间间隔。若设为短间隔，这些计
时器可节省电池电量。
最大省电模式选项可使 475 现场通讯器在与设备通讯时进入待机或关机
以节省额外电池电量。要启用最大省电模式，请触击复选框。若选项被禁
用，当 475 现场通讯器与设备通讯时，将无法进入待机或关机。
当您选择适当的电源管理设置后，触击确定，应用仅对当前会话有效的
设置，设为缺省可在启动后设置仍有效或取消退出而不保存。
使用电源按钮设置，您可为电源开关对话设置缺省选项。当您按电源键
时，显示电源开关对话。当您按电源键时，该选项不会使现场通讯器自
动关机或进入待机。您仍需触击确定。
在电源按钮屏幕上选择待机或关机选项，然后触击确定应用仅对当前会
话有效的设置，设为缺省可在启动时保留设置，或取消退出而不保存。
使用重校电池设置，您可为电池完全放电，这样电池就能够充电至其最
大电量。若您发现电池使用时间或性能有明显的降低，则执行该操作。
触摸屏
注意
该操作无需经常执行。频繁执行该操作将损坏锂离子电池。
当该操作执行时请确保未与电源 / 充电器连接。操作过程中，背光设置
为最亮设置来快速放电。背光、待机和自动关机计时器都将禁用。若您
触击取消，电池将停止放电，而背光、待机和自动关机计时器将重新启
用。背光设置也将还原。
电池完全放电后，请确保在不连接电源 / 充电器前对其完全充电。当电
池充电时，您可使用 475 现场通讯器。
激活电池：
1.若电源 / 充电器连接到 475 现场通讯器，请断开。
2.从设置菜单触击重校电池。
3.请等待 475 现场通讯器关机。可能需要数小时来为电池放电，这取决
于操作开始时的电池电量。
连接电源 / 充电器至 475 现场通讯器来为电池完全充电。
您可使用触摸屏设置来校准触摸显示屏。稳定准确地触击十字准线中心
以及窗口上的各个位置。目标将持续移动，直到触摸屏对齐。触摸屏对
齐将在启动时保留。
掌握基本知识
事件捕获
29
您可使用事件捕获设置来创建事件捕获文件 (.rec)，这是 475 现场通讯
器和设备 （仅 HART）间的通讯、输入和输出的记录。当与技术支持人
员一起工作，您可能需要创建事件捕获文件来帮助排除无法轻易隔离或
解决的故障问题。使用现场通讯器
到您的 PC，并发送到技术支持人员进行审查。
触击选项，激活事件捕获功能。选中时该选项为黑色。要删除现有的事
件捕获，请触击删除事件文件。
注
启用事件捕获后，不会显示设备状态和警告信息。
创建并发送事件捕获文件：
1.在现场通讯器的主菜单中，触击设置。
2.触击更多，然后触击事件捕获。
3.触击事件捕获窗口中的打开 HART 事件捕获，再触击确定。
4.从现场通讯器的主菜单中，触击 HART。
5.为事件捕获文件输入文件名并触击确定。文件保存在缺省位置。
6.执行已请求的操作来捕获数据。
7.请使用现场通讯器
输至 PC。更多信息，请参阅
简易升级
简易升级
程序，将此文件从您的 475 现场通讯器传
简易升级
程序可将事件捕获文件传输
程序帮助。
内存
您可使用内存设置来查看系统卡中的可用空间、内部闪存或 RAM。要 选
择内存图标，请触击设置屏幕中的更多。若可用内存小于 10%，数值将
以黄色高亮显示。
30
掌握基本知识
连接到设备 请使用随附的接线件和 HART 或现场总线（若已授权）应用程序来与设
备连接和通讯。同时需要准确的设备描述。若 475 现场通讯器不具有
HART 设备描述，该设备将显示为前向兼容模式。该模式使用通用设备
描述，且不显示所有的设备功能。
475 现场通讯器顶端有三个连接接线件的端口。每个红色端口是其协议
的正极，黑色端口则是两种协议共享的公用端口。端口上有一个保护
盖，可以确保在任一时刻仅露出一对端口。有标记指明端口对应哪一种
协议。
关于接线图和更多信息，请参阅 “章节 3 HART 功能” 和 “章节 4 现
场总线功能”。附录 B 显示了本质安全安装的图。
PC 应用程序 请将您的 475 现场通讯器连接至支持的 PC 应用程序上，如 AMS Suite
智能设备管理系统或现场通讯器
备描述和授权。您也可以向 PC 传输 HART 组态文件、事件捕获文件和
书写面板 (.txt) 文件。
简易升级
程序，下载新的系统软件、设
AMS 设备管理系统 475 现场通讯器可连接至 AMS 设备管理系统（6.2 版或更高版本），可
用来创建、打开、编辑或比较 HART 设备或用户组态文件。若您的版本
不支持蓝牙，则可能需要使用 IrDA 连接。您也可在 AMS 设备管理系统
和 475 现场通讯器中的储存位置间传输组态。更多信息请参阅 AMS 设
备管理系统在线手册。
现场通讯器简易升级程序 475 现场通讯器可连接至现场通讯器
CD 或 DVD 中找到。有关安装和系统要求，请参阅自述文件。您可在
www.fieldcommunicator.com 或资源 CD 或 DVD 中获取该文件。
您可使用
• 下载新的系统软件和设备描述，以在您的地点升级 475 现场通讯器。
• 使用在线授权功能，购买和下载新的应用程序授权，来启用新的功能
和应用程序。
• 上载事件捕获和书写面板文件到您的 PC。
• 上载、下载，并打印 HART 设备或用户组态 （.hcf 文件）。您可通过
上载组态到
• 指定要将哪个设备描述下载到您的系统卡来管理您的系统卡内存。限
制设备描述的数量可释放您的系统卡内存。
• 向 475 现场通讯器分配单元名称来对其进行唯一标识，在使用蓝牙连
接到 475 现场通讯器时这将起作用。
关于这些功能的更多信息，请参阅
简易升级
简易升级
程序进行以下操作：
程序来备份这些文件。
简易升级
简易升级
程序帮助。
程序，此程序可在资源
