快速入门指南
MHM-97430-ZH, Rev 0
2014 年 6 月
CSI 2140 Machinery Health™ Analyzer
快速入门指南
版权
©
2014 Emerson Process Management。保留所有权利。
如未获得 Emerson 的书面许可，
不得以任何形式复制、
传播、改编本出版物的任何部分、将其存储到检索系统或翻译成任何语言。
免责声明
本手册仅用于提供信息。EMERSON PROCESS MANAGEMENT 对于本材料不做任何类型的保证，包括但不限于对适销性和特定目的
适用性的暗示保证。Emerson Process Management 对于此处可能包含的任何错误、疏漏或不一致或者与本材料的供应、性能或使
用有关的偶然或必然损失不承担任何责任。本文档中包含的信息可能会有变更，恕不另行通知；这种变更不构成 Emerson Process
Management 的任何承诺。本手册中包含的信息并非面面俱到，不可能包含所有特殊情况。
商标和服务标志
请参阅 http://www2.emersonprocess.com/siteadmincenter/PM%20Central%20Web%20Documents/marks.pdf
Bluetooth 是 Bluetooth SIG, Inc. 的注册商标。
所有其他标志均属于其各自所有者的资产。
专利
本手册中描述的产品受到现有或申请中的专利保护。
CE 公告
Emerson Process Management 产品的产品本身或用户手册带有表示符合适用的 EMC 和欧盟安全指令的符号。按照 CENELEC 标准
EN 50082-2，正常的适用操作规定如下：1. 产品不得产生安全隐患。2. 产品在用户文档中指定的环境条件下使用时不得产生损坏。
3. 产品必须保持或默认为用户可恢复的工作模式。4. 产品不得丢失程序内存、用户配置内存（例如，路径）或以前存储的数据内
存。如果明显需要，用户应当进行重设并/或重新启动运行中的数据采集。产品的“符合性声明”证书存储在适当的 Emerson
Process Management 欧盟办事处的文件中。
分析仪简介
1
分析仪简介
前视图

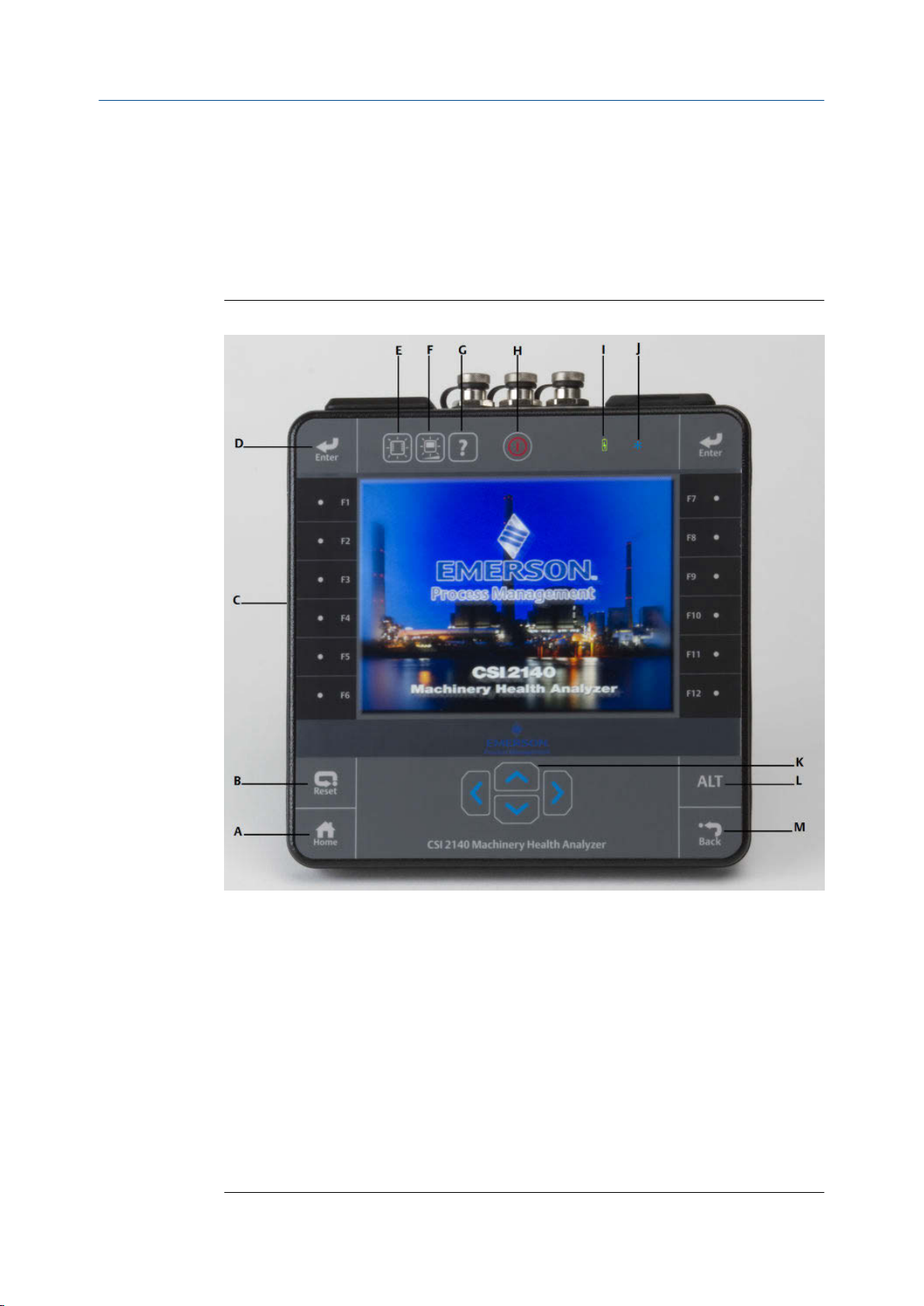

CSI 2140 前面板图 1-1:
A.
Home 键 - 从任何程序返回主屏幕。
B.
Reset 键 - 返回程序的主菜单。
C.
功能键 - 显示菜单选项。
D.
Enter 键 - 选择菜单或选项。
E.
键区背光键 - 打开这些键的背光灯。
F.
LCD 背光键 - 设置 LCD 触摸屏的背光灯。
G.
帮助键 - 显示键的帮助文本。
H.
电源键 - 打开或关闭分析仪，或将分析仪设置为待机。
I.
电池 LED - 如果电池组充满电，显示绿色 LED；如果电池组正在充电，显示橙色 LED。
J.
状态 LED - 每次按下键或选项时，闪烁蓝色 LED。当分析仪处于待机状态时，LED 为蓝色常
亮。
K.
箭头键 - 在菜单中移动。
L.
ALT 键 - 在可用的情况下显示备选屏幕。
M.
Back 键 - 逐步返回，直到程序的主菜单。
1
分析仪简介
俯视图

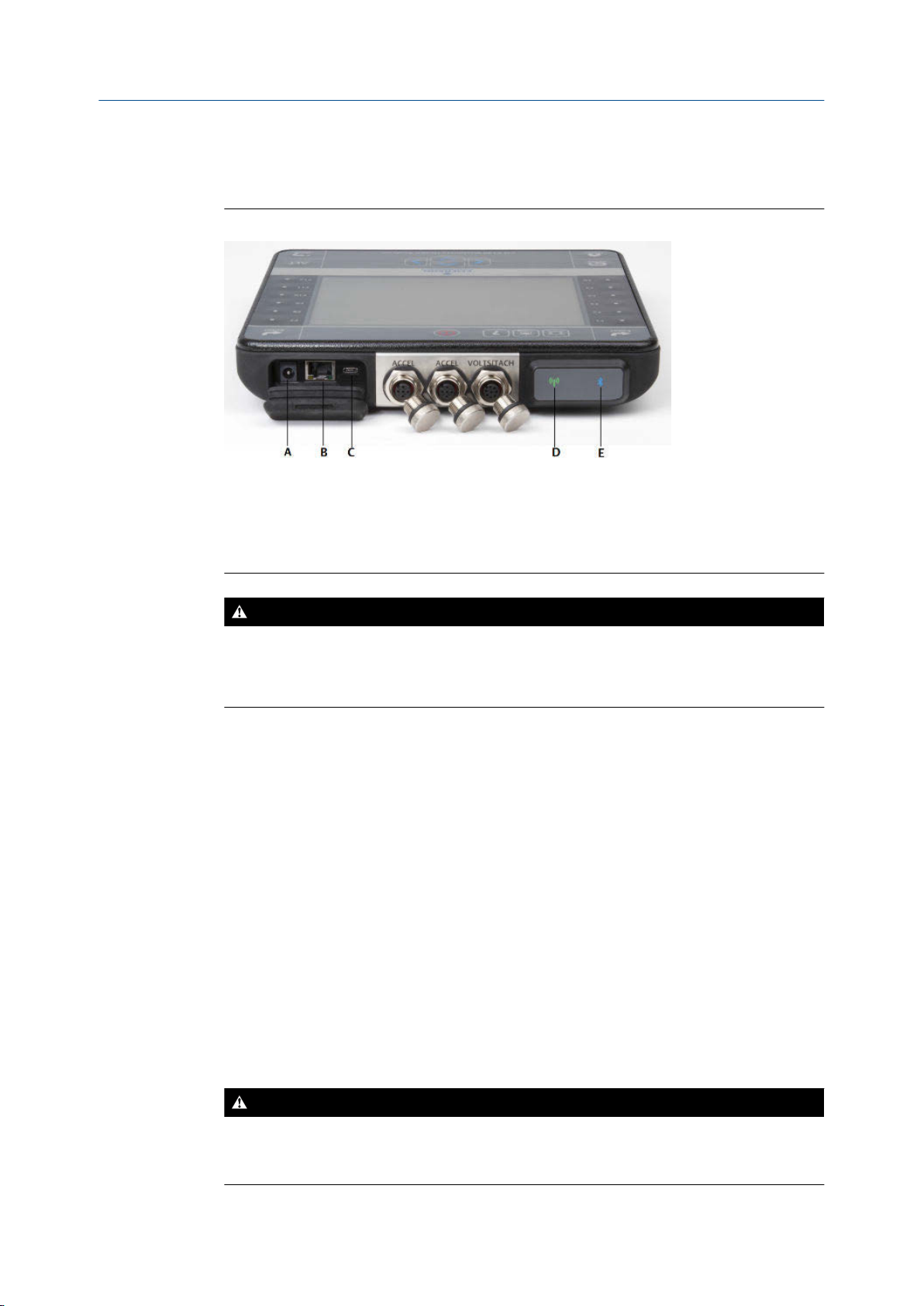

接口图 1-2:
A.
电源接口。
B.
以太网端口。
C.
Micro USB 端口。
D.
无线 LED。
E.
蓝牙 LED。
注意！
为了防止损坏分析仪：
•
切勿将超过 0 至 24 伏特的信号连接到 CSI 2140 的 Accel 输入。
•
切勿将超过 +/- 24 伏特的信号连接到 CSI 2140 的 Volts / Tach 输入。
连接肩带
1.
按住肩带连接器上的按钮，并将其插入分析仪或 CSI 2140 四通道适配器（如已连
接）侧面的连接器。
2.
要释放肩带，按住连接器上的按钮，然后拔下。
电池组
使用可充电锂离子电池组为分析仪供电。充电后通常应当能够支持 8 小时以上的连续使
用。当剩余电量达到设置的水平时，
组完全放电，您不会丢失任何数据或设置。
您不需要对电池组进行放电或校准。硬件可优化电池组的性能。如果遇到任何问题或需
要关于更换电池组的说明，请联系技术支持部门。
分析仪显示低电量警告；默认设置为
15%。如果电池
警告！
CSI 2140 仅使用 Emerson 电池组。如果使用非 Emerson 电池组，分析仪将无法正常工作。锂离子
电池具有非常具体的充电要求。
用。如果使用的电池组不是经过批准的 Emerson 电池组，不但会使保修失效，还可能产生危险。
2
Emerson 电源和充电器设计用于与 Emerson 锂离子电池组配合使
分析仪简介
电池组充电
分析仪在充电过程中完全可以正常工作。作为最佳规范，应当经常为电池组充电。
Emerson 建议在使用的前一天晚上为电池组充电。
警告！
•
仅使用批准用于 CSI 2140 和 Emerson 电池组且由 Emerson 提供的电源和充电器。如果使
用的任何电源和充电器不是 Emerson 批准的电源和电池组充电器，不但会使保修失效，
有可能损坏分析仪或电池组。
•
为配有电池组的 CSI 2140 或电池组本身充电时，确保分析仪所处的环境温度为 50° F 至 95°
F（10° C 至 35° C）。
•
仅在非危险区域为电池组充电。
过程
1.
取下分析仪顶部的橡胶塞。
2.
将电源接头插入分析仪。分析仪可以接通或关闭电源。
3.
将电源的交流连接器插入规格为 100 VAC-250 VAC，50-60 Hz 的标准交流插座。重
新充满电可能需要四个小时。
还极
在充电过程中，分析仪背侧可能会变热。充电完成后，电源仍可连接到分析仪。您
不能向电池组过度充电。
使用支架
1.
要将支架置于竖直位置，握住支架并向上拉，直到支架锁定。
2.
要释放支架，将分析仪面朝下放置，握住支架底座并轻拉。
锁定装置释放，您可以向分析仪方向推按支架。
3
分析仪简介

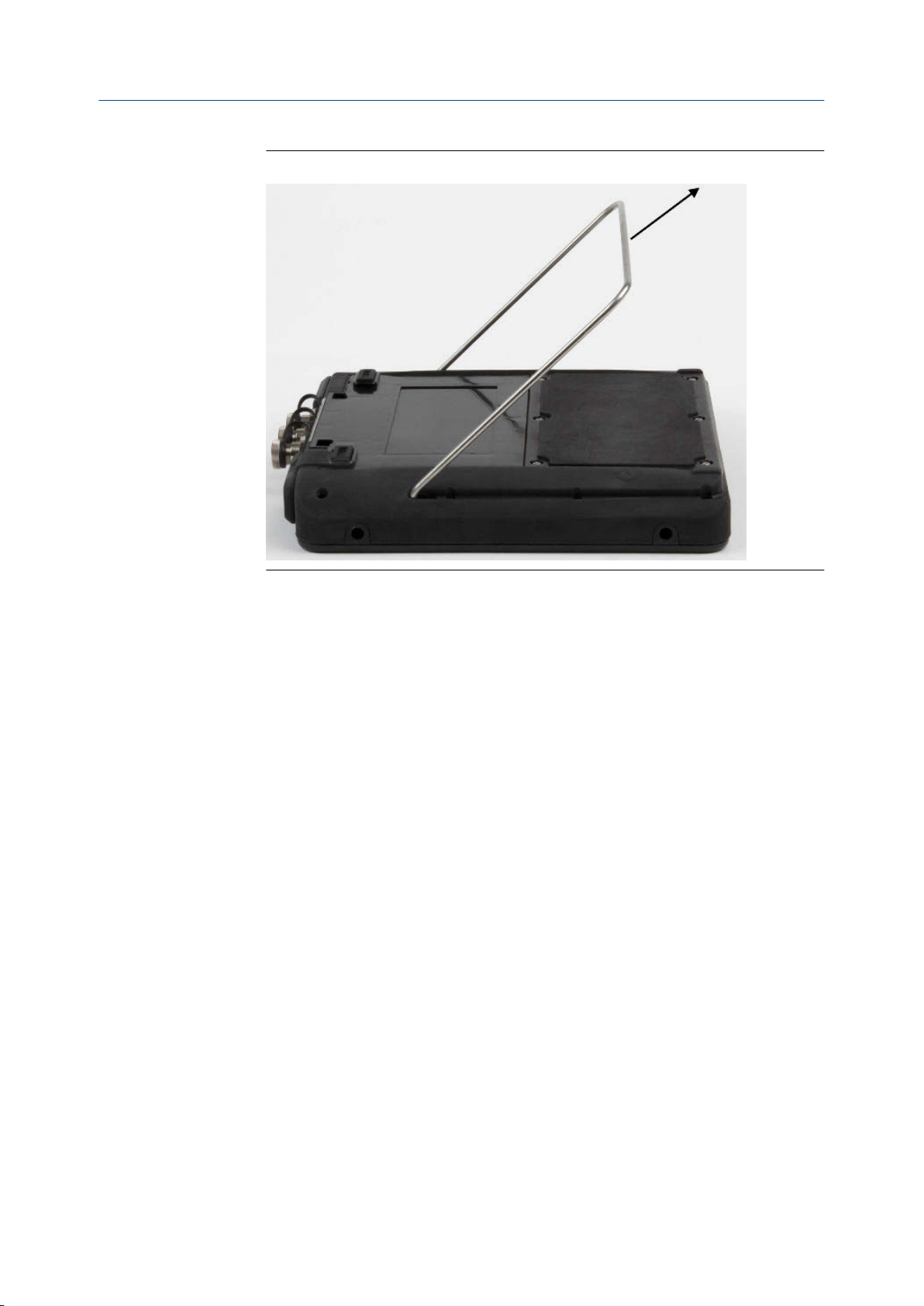

释放支架图 1-3:
Home 屏幕
按下电源键打开分析仪时，将会显示 Home 屏幕。
4
