POL
SKRÓCONA
INSTRUKCJA
OBSŁUGI
2
Wstęp
WAŻNA INFORMACJA

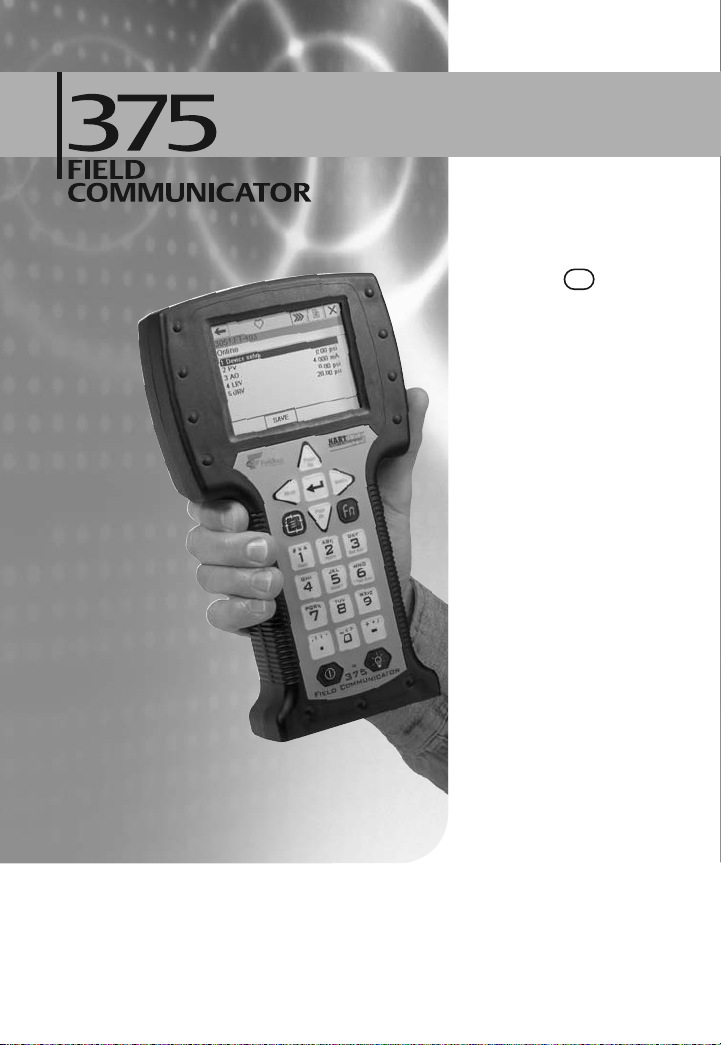

Niniejsza instrukcja zawiera podstawowe informacje o komunikatorze polowym 375.
Nie zawiera ona szczegółowych procedur konfiguracji, diagnostyki, obsługi,
konserwacji, napraw oraz instalacji iskrobezpiecznych (I.S.).
Więcej informacji można znaleźć w instrukcji obsługi komunikatora polowego 375.
Dodatkową dokumentację techniczną komunikatora polowego 375 można znaleźć
na stronie www.fieldcommunicator.com.
OSTRZEŻENIE
Wybuch może być przyczyną poważnego zranienia lub śmierci pracowników
obsługi:
Stosowanie urządzenia w atmosferze potencjalnie wybuchowej musi być zgodne
zwłaściwymi normami lokalnymi i narodowymi oraz praktyką inżynierską.
Ograniczenia związane z bezpiecznym stosowaniem urządzenia opisane są
w instrukcji obsługi komunikatora polowego 375 w części Atesty.
Porażenie elektryczne może być przyczyną poważnego zranienia lub śmierci
pracowników obsługi.
© 2009 Emerson Process Management. Wszystkie prawa zastrzeżone.
HART jest zastrzeżonym znakiem towarowym firmy HART Communication Foundation.
OUNDATION jest znakiem towarowym Fieldbus Foundation.
F
IrDA jest zastrzeżonym znakiem towarowym Infrared Data Association.
Logo Emerson jest znakiem towarowym i serwisowym Emerson Electric Co.
Pozostałe znaki są własnością ich prawowitych właścicieli.
3
WSTĘP
Komunikator polowy 375 ułatwia i zwiększa wydajność pracy dzięki interaktywnej
komunikacji z urządzeniami HART
komunikatora polowego 375 należy wykonać kilka kroków przygotowawczych,
przy zachowaniu zaleceń dotyczących bezpieczeństwa pracy.
®
i FOUNDATION™ fieldbus. Przed użyciem
4
Ogólny opis urządzenia i uwagi dotyczące bezpieczeństwa pracy
OGÓLNY OPIS URZĄDZENIA I UWAGI DOTYCZĄCE
BEZPIECZEŃSTWA PRACY
Komunikator polowy 375 obsługuje urządzenia polowe HART i FOUNDATION fieldbus,
umożliwiając użytkownikowi konfigurację lub diagnostykę urządzenia w warunkach
polowych. Przy korzystaniu z komunikatora polowego 375 należy stosować się do
wszystkich norm i procedur właściwych dla lokalizacji urządzenia. Niezastosowanie
się do powyższych zaleceń może być przyczyną zniszczenia urządzeń i/lub zranienia
pracowników obsługi. Należy zapoznać się i zrozumieć następujące informacje:
• Komunikator polowy 375 z atestem iskrobezpieczeństwa może być używany
w strefie 0 (tylko FM i CSA), strefie 1 lub strefie 2, kategoria 1 i kategoria 2
(tylko opcja KL).
• Komunikator polowy 375 z atestem iskrobezpieczeństwa może być podłączony do
pętli regulacyjnej lub segmentów podłączonych do urządzeń znajdujących się strefie
0, strefie 1, strefie 2, strefie 20, strefie 21, strefie 22, kategoria 1 i kategoria 2
(tylko opcja KL).
• Komunikator polowy 375 zawiera ciekłokrystaliczny ekran dotykowy typu
FSTN, zespół akumulatorów niklowo-metalowo-wodorowych (NiMH) lub modu
akumulatorów litowo-jonowych, procesor SH3, pamięć oraz zintegrowane obwody
elektroniczne do komunikacji i pomiarów.
• U góry komunikatora polowego 375 znajdują się trzy zaciski. Każdy z czerwonych
zacisków stanowi zacisk dodatni dla swojego protokołu, zacisk czarny jest wspólny
dla obu protokołów. Przesuwna pokrywa gwarantuje, że tylko jedna para zacisków
jest dostępna. Oznaczenia wskazują, która para zacisków jest przeznaczona dla
którego z protokołów.
• Ekranu dotykowego można dotykać tylko tępo zakończonymi przedmiotami;
zaleca się stosowanie rysika dostarczanego wraz z komunikatorem polowym 375.
Wykorzystanie ostrych narzędzi, takich jak wkrętak, może spowodować
uszkodzenie ekranu i utratę praw gwarancyjnych. Naprawa ekranu dotykowego
komunikatora polowego 375 wymaga wymiany całego zespołu wyświetlacza, która
może być wykonana tylko w autoryzowanym centrum serwisowym.
• Przed podłączeniem komunikatora polowego 375 do aktywnego segmentu
OUNDATION fieldbus upewnić się, że system jest w stanie zapewnić prąd potrzebny
F
do zasilenia układów elektronicznych fieldbus komunikatora polowego 375.
Komunikator polowy 375 pobiera około 17 mA.
• Port podczerwieni oraz czytnik kart stanowią interfejs między komputerem a
komunikatorem polowym 375 lub jego kartą systemową.
• Do wprowadzania danych do komunikatora polowego 375 można używać klawiatury
lub ekranu dotykowego.
• Moduł rozszerzenia (EM) (oznaczony Expansion Module) jest wymienną kartą
pamięci wkładaną do portu rozszerzeń (Expansion Port). Moduł EM można
montować lub demontować w obszarach zagrożonych wybuchem.
