JAK ZAČÍT
CES
2
Úvod
DŮLEŽITÉ UPOZORNĚNÍ

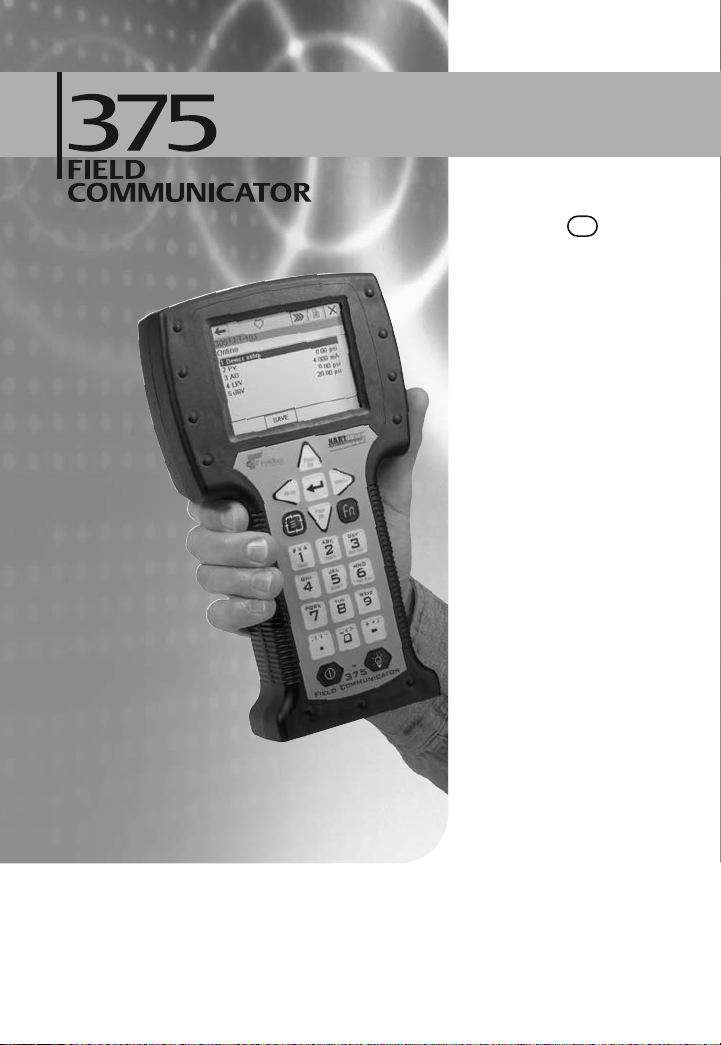

Dokument Jak začít poskytuje základní návody pro 375 Field Communicators
(komunikátory). Neobsahuje podrobné pokyny pro konfiguraci, diagnostiku, údržbu,
opravy a vyhledávání závad nebo instrukce pro jiskrově bezpečné instalace.
Viz Příručku uživatele 375 Field Communicator, kde jsou další pokyny.
Další dokumentace pro 375 Field Communicator je k dispozici na adrese
www.fieldcommunicator.com.
VÝSTRAHA
Výbuchy mohou vést k úmrtí nebo k vážnému zranění.
Použití ve výbušném prostředí musí být v souladu s odpovídajícími místními,
státními a mezinárodními standardy, předpisy a praktikami. Přečtěte si prosím
oddíl týkající se certifikací výrobku v Příručce uživatele 375 Field Communicator,
kde jsou uvedena omezení týkající se bezpečného použití výrobku.
Zásah elektrickým proudem může vést k úmrtí nebo vážnému zranění.
© 2009 Emerson Process Management. Všechna práva vyhrazena.
HART je registrovaná ochranná známka HART Communication Foundation.
OUNDATION je ochranná známka nadace Fieldbus Foundation.
F
IrDA je registrovaná ochranná známka sdružení Infrared Data Association.
Emblém Emerson je ochranná známka a servisní známka společnosti Emerson Electric.
Všechny ostatní známky jsou vlastnictvím jejich právoplatných vlastníků.
3
ÚVOD
Přístroj 375 Field Communicator vám může usnadnit a zefektivnit práci tím, že
poskytuje interaktivní komunikaci se zařízeními fieldbus HART
ve vašich procesech. Před použitím přístroje 375 Field Communicator je třeba
provést několik přípravných kroků a dodržet několik bezpečnostních opatření.
®
a FOUNDATION™
4
Přehled výrobku a bezpečnostní opatření
PŘEHLED VÝROBKU A BEZPEČNOSTNÍ OPATŘENÍ
Přístroj 375 Field Communicator podporuje zařízení sběrnic HART and FOUNDATION
fieldbus, čímž umožňuje provádět konfiguraci nebo odstraňování problémů v terénu.
Při použití přístroje 375 Field Communicator na komunikaci se zařízeními musíte
dodržet všechny standardy a postupy týkající se příslušné lokality. Jejich nedodržení
může vést k poškození zařízení a/nebo osobnímu poranění. Je třeba, abyste pochopili
následující zásady a dodrželi je:
•Přístroj 375 Field Communicator se schválením IS lze použít v lokalitách zóny 0
(pouze FM a CSA), zóny 1 nebo zóny 2, divize 1 a divize 2 (pouze varianta KL).
•Přístroj 375 Field Communicator se schválením IS lze připojit ke smyčkám nebo
segmentům, které jsou připojeny k zařízení nacházejícím se v zóně 0, 1, 2 a
v zónách 20, 21, 22, divizích 1 a 2 (pouze varianta KL).
•Přístroj 375 Field Communicator se skládá z dotykové obrazovky LCD FSTN,
Nickel-Metal Hydride (NiMH) nebo lithium iontové baterie, procesoru SH3, paměti
a integrovaných komunikačních a měřicích obvodů.
• Na horní straně přístroje 375 Field Communicator se nacházejí tři připojovací svorky.
Obě červené svorky pro přípojení jednotlivých protokolů jsou kladné, zatímco černá
svorka je společná pro oba protokoly. Pohyblivý kryt zaručuje, že přístupný je vždy
jen jeden pár svorek. Značeky označují, který pár kontakt
• Kontakt s dotykovou obrazovkou se může provádět pouze pomocí tupých předmětů,
nejlépe dotykového pera dodávaného s přístrojem 375 Field Communicator. Použití
ostrých nástrojů, jako například šroubováků, může způsobit selhání dotykové
obrazovky a anulovat záruku. Oprava dotykové obrazovky vyžaduje náhradu celé
sestavy displeje přístroje 375 Field Communicator, kterou lze provést pouze v
autorizovaném servisním středisku.
•Při připojování přístroje 375 Field Communicator k segmentu aktivní sběrnice
fieldbus F
kapacita na napájení přístroje 375 Field Communicator. Přístroj 375 Field
Communicator má spotřebu proudu přibližně 17 mA.
• Pomocí infračerveného portu a čtečky karet lze přístroj 375 Field Communicator
nebo jeho System Card připojit k počítači.
• Data do přístroje 375 Field Communicator vložte pomocí klávesnice nebo dotykové
obrazovky.
•Rozšiřující modul (EM) (označen jako Expansion Module) je vyjímatelná pamět’ová
karta, která se zasouvá do rozšiřujícího portu. EM lze v nebezpečném prostředí
vyjmout nebo zasunout.
•Do rozšiřujícího portu smí být vložen pouze rozšiřující modul nebo záslepka
rozšiřujícího portu. Do rozšiřujícího portu nesmíte vkládat pamět’ové karty System
Cards/Secure Digital nebo jiné předměty. V opačném případě dojde ke ztrátě
homologace IS a záruky.
OUNDATION zkontrolujte, zdae je k dispozici dostatečná rezervní proudová
ů je pro který protokol.
