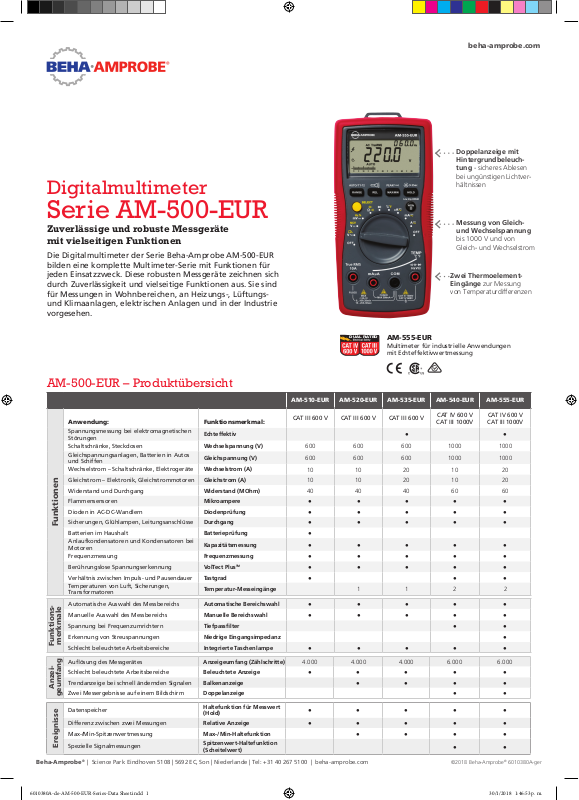

Digitalmultimeter

DUAL RATED

Doppelanzeige mit Hintergrundbeleuchtung - sicheres Ablesen

bei ungünstigen Lichtverhältnissen

Serie AM-500-EUR

Zuverlässige und robuste Messgeräte mit vielseitigen Funktionen

Die Digitalmultimeter der Serie Beha-Amprobe AM-500-EUR bilden eine komplette Multimeter-Serie mit Funktionen für jeden Einsatzzweck. Diese robusten Messgeräte zeichnen sich durch Zuverlässigkeit und vielseitige Funktionen aus. Sie sind für Messungen in Wohnbereichen, an Heizungs-, Lüftungsund Klimaanlagen, elektrischen Anlagen und in der Industrie vorgesehen.

AM-500-EUR – Produktübersicht

Anwendung: Funktionsmerkmal:

Spannungsmessung bei elektromagnetischen Störungen

Schaltschränke, Steckdosen Wechselspannung (V) Gleichspannungsanlagen, Batterien in Autos

und Schiffen Wechselstrom – Schaltschränke, Elektrogeräte Wechselstrom (A)

Gleichstrom – Elektronik, Gleichstrommotoren Gleichstrom (A)

Widerstand und Durchgang Widerstand (MOhm)

Flammensensoren Mikroampere

Dioden in AC-DC-Wandlern Diodenprüfung

Sicherungen, Glühlampen, Leitungsanschlüsse Durchgang

Funktionen

Batterien im Haushalt Batterieprüfung Anlaufkondensatoren und Kondensatoren bei

Motoren Frequenzmessung Frequenzmessung

Berührungslose Spannungserkennung VolTect Plus

Verhältnis zwischen Impuls- und Pausendauer Tastgrad Temperaturen von Luft, Sicherungen,

Transformatoren

Automatische Auswahl des Messbereichs Automatische Bereichswahl

Manuelle Auswahl des Messbereichs Manuelle Bereichswahl

Spannung bei Frequenzumrichtern Tiefpasslter

Erkennung von Streuspannungen Niedrige Eingangsimpedanz

merkmale

Funktions-

Schlecht beleuchtete Arbeitsbereiche Integrierte Taschenlampe

Auösung des Messgerätes Anzeigeumfang (Zählschritte)

Schlecht beleuchtete Arbeitsbereiche Beleuchtete Anzeige

Trendanzeige bei schnell ändernden Signalen Balkenanzeige

Anzei-

Zwei Messergebnisse auf einem Bildschirm Doppelanzeige

geumfang

Datenspeicher

Differenz zwischen zwei Messungen Relative Anzeige

Max-/Min-Spitzenwertmessung Max-/Min-Haltefunktion

Ereignisse

Spezielle Signalmessungen

Echteffektiv

Gleichspannung (V)

Kapazitätsmessung

Temperatur-Messeingänge

Haltefunktion für Messwert (Hold)

Spitzenwert-Haltefunktion (Scheitelwert)

Messung von Gleichund Wechselspannung

bis 1000 V und von Gleich- und Wechselstrom

Zwei ThermoelementEingänge zur Messung

von Temperaturdifferenzen

AM-555-EUR

Multimeter für industrielle Anwendungen mit Echteffektivwertmessung

AM-510-EUR AM-520-EUR AM-535-EUR AM-540-EUR AM-555-EUR

CAT III 600 V CAT III 600 V CAT III 600 V

● ●

600 600 600 1000

10 10 20 10

40 40 40 60

● ● ● ● ●

●

● ● ● ● ●

● ● ●

1 1 2

● ● ● ● ●

4.000 4.000 4.000 6.000 6.000

● ● ● ● ●

● ● ● ●

● ● ● ● ●

● ● ● ●

CAT IV 600 V

CAT III 1000V

● ●

CAT IV 600 V CAT III 1000V

1000

●

6010380A-de-AM-500-EUR-Series-Data Sheet.indd 1 30/1/2018 1:46:53 p. m.

Page 2

beha-amprobe.com

Technische Daten

AM-510-EUR AM-520-EUR AM-535-EUR AM-540-EUR AM-555-EUR

Messkategorie CAT III / 600 V CAT III / 600 V CAT III / 600 V

Wechselspannung 1 mV bis 600 V 1 mV bis 600 V 1 mV bis 600 V 1 mV bis 1000 V 1 mV bis 1000 V

Grundgenauigkeit *

Frequenzbereich 45 Hz bis 400 Hz 45 Hz bis 400 Hz 45 Hz bis 400 Hz 45 Hz bis 1 kHz 45 Hz bis 1 kHz

Gleichspannung 1 mV bis 600 V 0,1 mV bis 600 V 0,1 mV bis 600 V 0,1 mV bis 1000 V 0,1 mV bis 1000 V

Grundgenauigkeit *

Eingangswiderstand 10 MΩ 10 MΩ 10 MΩ 10 MΩ 10 MΩ

Wechselstrom 0,1 μA bis 10 A 0,1 μA bis 10 A 0,1 μA bis 20 A** 0,1 μA bis 10 A 0,1 μA bis 20 A**

Grundgenauigkeit *

Frequenzbereich 45 Hz bis 400 Hz 45 Hz bis 400 Hz 45 Hz bis 400 Hz 45 Hz bis 1 kHz 45 Hz bis 1 kHz

Gleichstrom 0,1 μA bis 10 A 0,1 μA bis 10 A 0,1 μA bis 20 A** 0,1 μA bis 10 A 0,1 μA bis 20 A**

Grundgenauigkeit *

Widerstand 0,1 Ω bis 40 MΩ 0,1 Ω bis 40 MΩ 0,1 Ω bis 40 MΩ 0,1 Ω bis 60 MΩ 0,1 Ω bis 60 MΩ

Grundgenauigkeit *

Kapazitätsmessung 10 pF bis 100,0 μF 10 pF bis 4000 μF 10 pF bis 4000 μF 60,00 nF bis 60 mF 60,00 nF bis 60 mF

Grundgenauigkeit *

Frequenzmessung 1,00 Hz bis 10 MHz 1,00 Hz bis 10 MHz 1,00 Hz bis 10 MHz 1,00 Hz bis 60 MHz 1,00 Hz bis 60 MHz

Grundgenauigkeit *

Temperatur - -40 bis 1000 °C -40 bis 1000 °C -40 bis 1000 °C -40 bis 1000 °C

Grundgenauigkeit * -

Durchgang R < 10 Ω R < 10 Ω R < 10 Ω R < 10 Ω R < 10 Ω

± (1,0 % v. Mw. + 3 Zählschritte) ± (1,0 % v. Mw. + 3 Zählschritte) ± (1,0 % v. Mw. + 3 Zählschritte) ± (1,0 % v. Mw. + 3 Zählschritte) ± (1,0 % v. Mw. + 3 Zählschritte)

± (0,8 % v. Mw. + 1 Zählschritt) ± (0,8 % v. Mw. + 1 Zählschritt) ± (0,8 % v. Mw. + 1 Zählschritt) ± (0,5 % v. Mw. + 2 Zählschritte) ± (0,5 % v. Mw. + 2 Zählschritte)

± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte)

± (1,0 % v. Mw. + 2 Zählschritte) ± (1,0 % v. Mw. + 2 Zählschritte) ± (1,0 % v. Mw. + 2 Zählschritte) ± (1,0 % v. Mw. + 2 Zählschritte) ± (1,0 % v. Mw. + 2 Zählschritte)

± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte) ± (1,2 % v. Mw. + 2 Zählschritte)

± (3 % v. Mw. + 5 Zählschritte) ± (3 % v. Mw. + 5 Zählschritte) ± (3 % v. Mw. + 5 Zählschritte) ± (3 % v. Mw. + 5 Zählschritte) ± (3 % v. Mw. + 5 Zählschritte)

± (0,1 % v. Mw. + 4 Zählschritte) ± (0,1 % v. Mw. + 4 Zählschritte) ± (0,1 % v. Mw. + 4 Zählschritte) ± (0,1 % v. Mw. + 3 Zählschritte) ± (0,1 % v. Mw. + 3 Zählschritte)

± (1,0 % v. Mw. + 8 Zählschritte) ± (1,0 % v. Mw. + 8 Zählschritte) ± (1,0 % v. Mw. + 8 Zählschritte) ± (1,0 % v. Mw. + 8 Zählschritte)

CAT IV / 600 V

CAT III / 1000 V

CAT IV / 600 V

CAT III / 1000 V

Allgemeine

Spezikationen

Anzeigeumfang 3999 Zählschritte (Digits) 3999 Zählschritte (Digits) 3999 Zählschritte (Digits) 5999 Zählschritte (Digits) 5999 Zählschritte (Digits)

Verschmutzungsgrad 2

Sicherheit EN 61010, IEC 61010

Stromversorgung Batterie 9 V (6F22)

Abmessungen 182 x 90 x 45 mm

Gewicht ca. 354 g (mit Batterie)

Lieferumfang 2 Messleitungen

1 Batterie, 9 V

1 Bedienungsanleitung

2 Messleitungen

1 Temperaturmessfühler,

1 Hängegurt, 1 Batterie (9 V),

1 Bedienungsanleitung

2 Messleitungen

1 Temperaturmessfühler,

1 Hängegurt, 1 Batterie (9 V),

1 Bedienungsanleitung

2 Messleitungen

2 Temperaturmessfühler,

1 Temperaturmessadapter

1 Hängegurt, 1 Batterie (9 V),

1 Bedienungsanleitung

2 Messleitungen

2 Temperaturmessfühler,

1 Temperaturmessadapter

1 Hängegurt, 1 Batterie (9 V)

1 Bedienungsanleitung

*Die Grundgenauigkeit bezeichnet die höchste Genauigkeit bei der jeweiligen Funktion. **Max. Messdauer:

8 bis 10 A: Messung bis 20 Minuten, mindestens 10 Minuten Pause zwischen den Messungen > 10 bis 20 A: Messung bis 30 Sekunden, mindestens 10 Minuten Pause zwischen den Messungen

Bestellinformationen

Bestellnummer Beschreibung

AM-510-EUR Digitalmultimeter

AM-520-EUR Digitalmultimeter

AM-535-EUR Digitalmultimeter, echteffektiv

AM-540-EUR Digitalmultimeter

AM-555-EUR Digitalmultimeter, echteffektiv

Alle Messgeräte von Beha-Amprobe einschließlich der Serie AM-500-EUR wurden unter härtesten Bedingungen auf Sicherheit, Genauigkeit, Zuverlässigkeit und Robustheit getestet. Außerdem werden

Beha-Amprobe Produkte, die elektrische Größen messen, von einem externen Sicherheitslabor (entweder UL oder CSA) geprüft. Dieses System stellt sicher, dass Beha-Amprobe Produkte Sicherheitsvorschriften erfüllen oder übertreffen und in rauen Umgebungen im professionellen Einsatz zuverlässig funktionieren.
