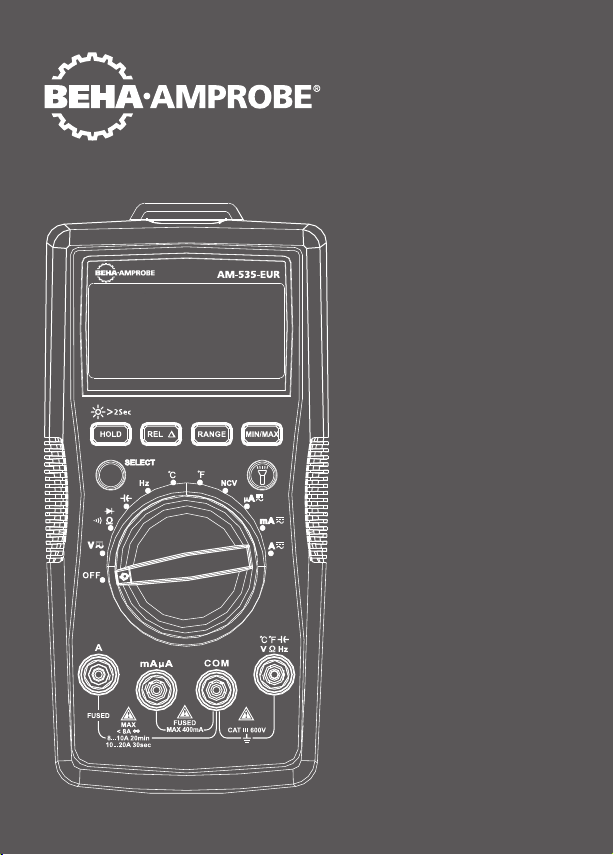

AMPROBE AMP AM-535 Instructions

AM-535-EUR

Digital Multimeter

User Manual

• Mode d’emploi

• Bedienungshandbuch

• Manuale d’uso

• Manual de uso

• Gebruikershandleiding

• Podręcznik użytkownika

• Användarhandbok

• Brukerhåndbok

• Käyttöohje

• Manual do utilizador

• Brugervejledning

AM-535-EUR

Digital Multimeter

User Manual

6/2015, 6005740 A
©2015 Amprobe Test Tools.
All rights reserved. Printed in China

English

Limited Warranty and Limitation of Liability

Your Amprobe product will be free from defects in material and workmanship for one
year from the date of purchase unless local laws require otherwise. This warranty does
not cover fuses, disposable batteries or damage from accident, neglect, misuse, alteration,
contamination, or abnormal conditions of operation or handling. Resellers are not authorized
to extend any other warranty on the behalf of Amprobe. To obtain service during the
warranty period, return the product with proof of purchase to an authorized Amprobe
Service Center or to an Amprobe dealer or distributor. See Repair Section for details. THIS
WARRANTY IS YOUR ONLY REMEDY. ALL OTHER WARRANTIES - WHETHER EXPRESS, IMPLIED
OR STATUTORY - INCLUDING IMPLIED WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE
OR MERCHANTABILITY, ARE HEREBY DISCLAIMED. MANUFACTURER SHALL NOT BE LIABLE
FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LOSSES,
ARISING FROM ANY CAUSE OR THEORY. Since some states or countries do not allow the
exclusion or limitation of an implied warranty or of incidental or consequential damages, this
limitation of liability may not apply to you.

Repair

All Amprobe returned for warranty or non-warranty repair or for calibration should be
accompanied by the following: your name, company’s name, address, telephone number,
and proof of purchase. Additionally, please include a brief description of the problem or
the service requested and include the test leads with the meter. Non-warranty repair or
replacement charges should be remitted in the form of a check, a money order, credit card
with expiration date, or a purchase order made payable to Amprobe.

In-warranty Repairs and Replacement – All Countries

Please read the warranty statement and check your battery before requesting repair. During
the warranty period, any defective test tool can be returned to your Amprobe distributor
for an exchange for the same or like product. Please check the “Where to Buy” section on
www.Amprobe.com for a list of distributors near you. Additionally, in the United States and
Canada, in-warranty repair and replacement units can also be sent to an Amprobe Service
Center (see address below).

Non-warranty Repairs and Replacement – United States and Canada

Non-warranty repairs in the United States and Canada should be sent to an Amprobe Service
Center. Call Amprobe or inquire at your point of purchase for current repair and replacement
rates.

USA: Canada:
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: 877-AMPROBE (267-7623) Tel: [phone]

Non-warranty Repairs and Replacement – Europe

European non-warranty units can be replaced by your Amprobe distributor for a nominal
charge. Please check the “Where to Buy” section on www.Beha-Amprobe.com for a list of
distributors near you.

Amprobe Europe*
Beha-Amprobe
In den Engematten 14
79286 Glottertal, Germany
Tel.: [phone] - 0
www.Beha-Amprobe.com
*(Correspondence only – no repair or replacement available from this address. European
customers please contact your distributor.)

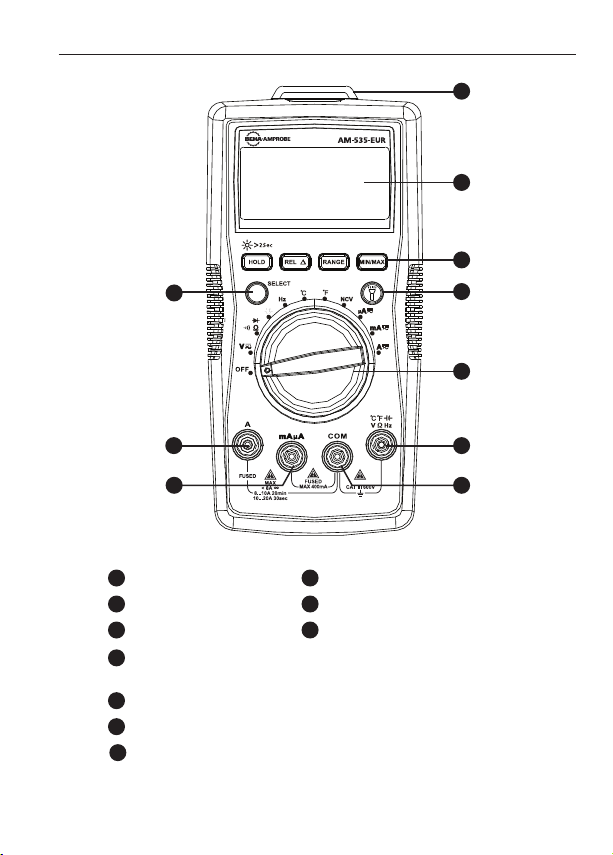

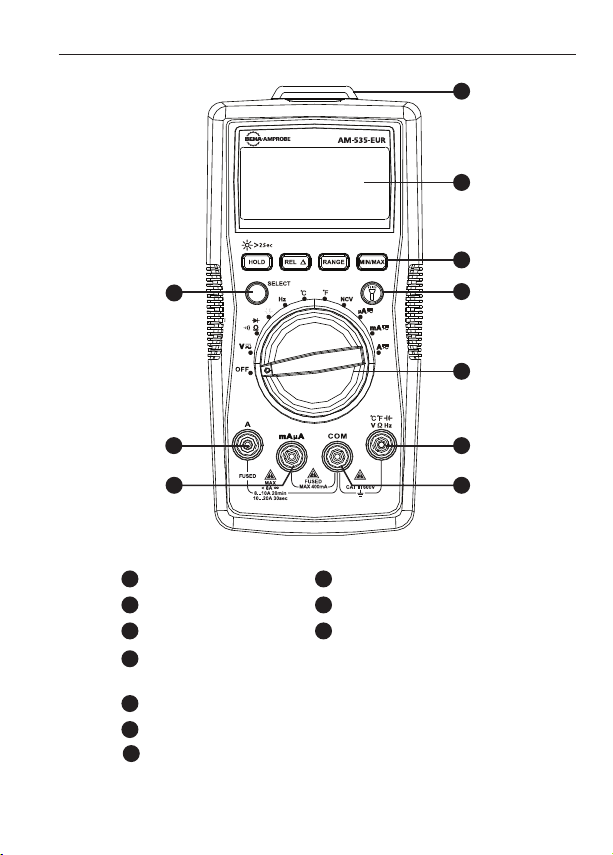

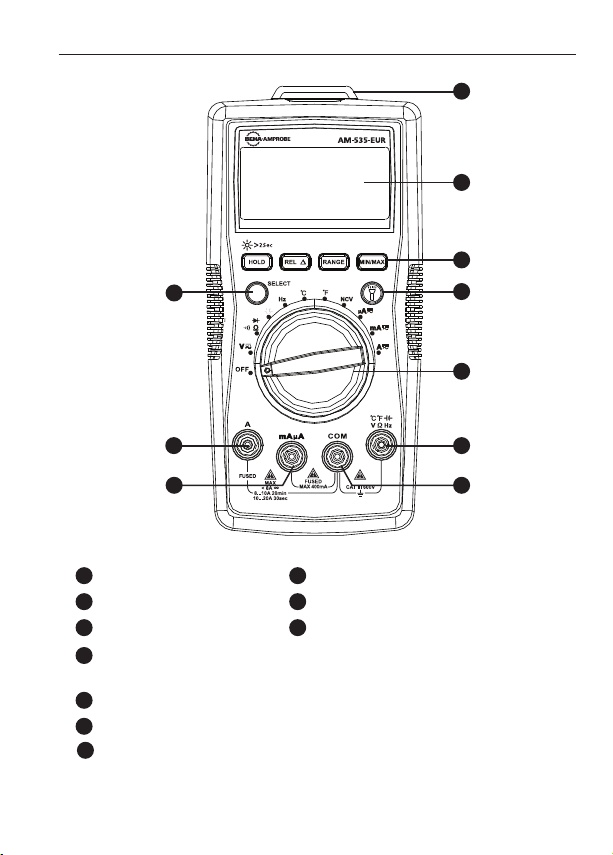

AM-535-EUR Digital Multimeter

6

1

2

3

4

5

10

9

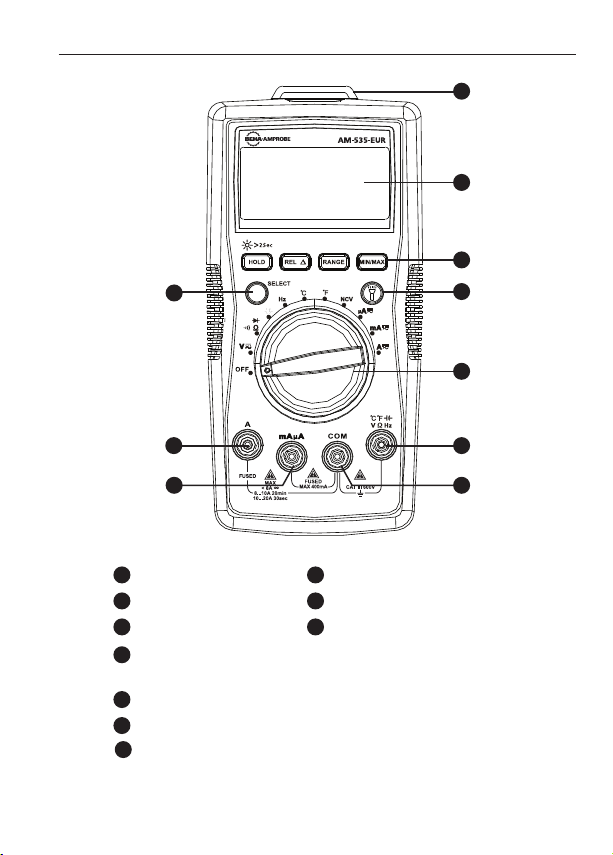

Flash light

1

LC Display

2

Function Buttons

3

Input Terminal for voltage, diode, capacitance,

7

Resistance, continuity and temperature measurement

COM (return) terminal for all measurements

8

Input Terminal for AC/DC mA/uA measurement

9

10

Input Terminal for AC/DC A measurement up to 20A

Flash light Button

4

Rotary Switch

5

SELECT Button

6

7

8

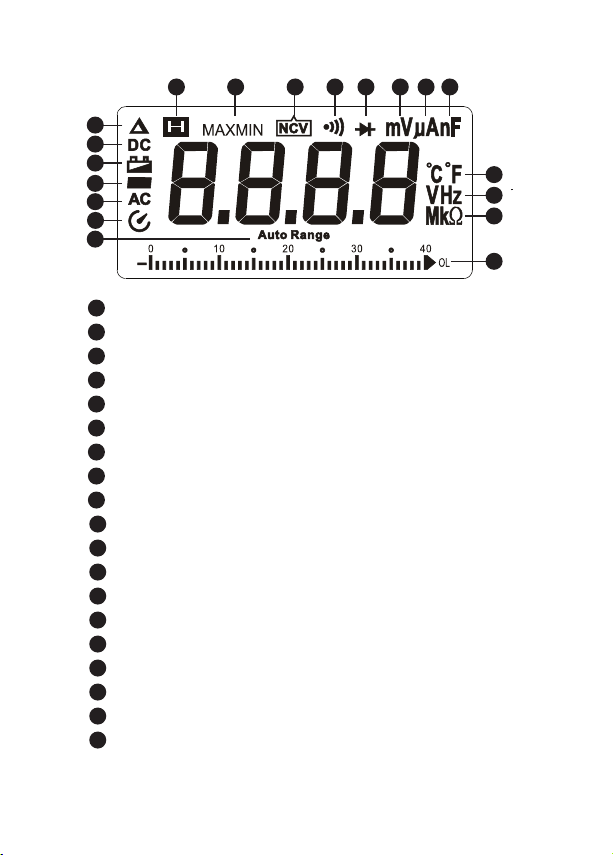

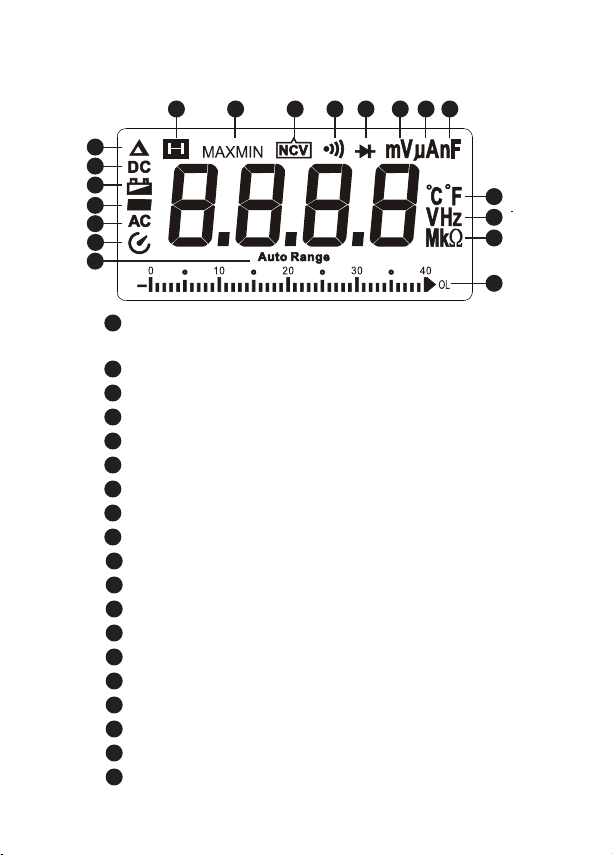

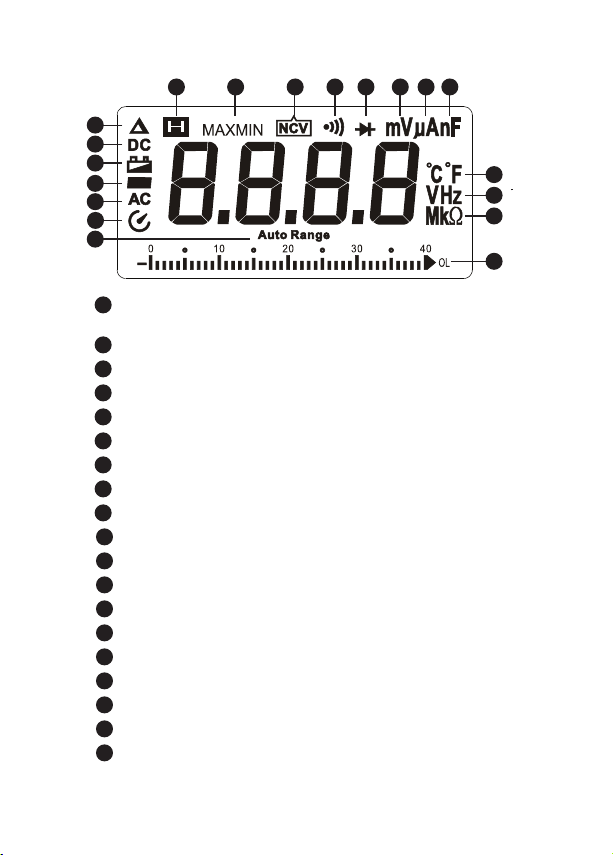

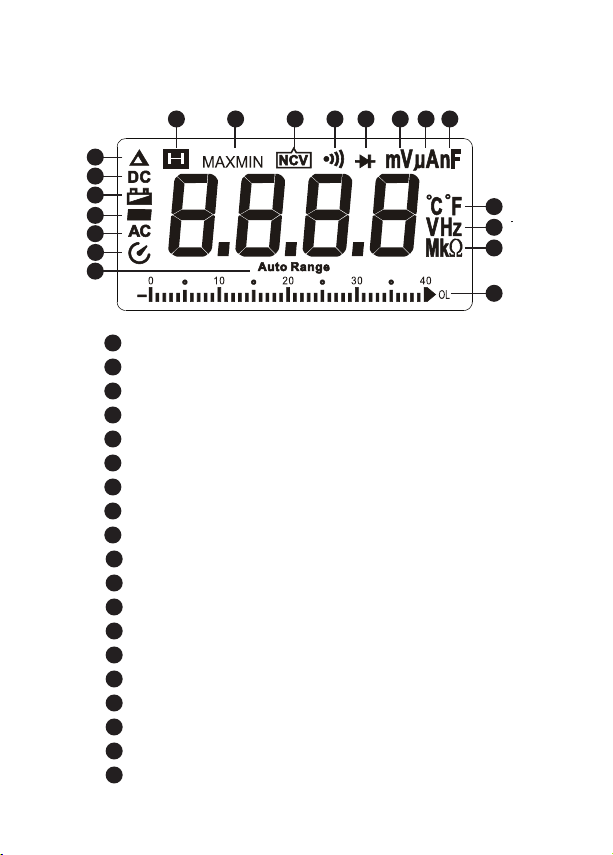

Screen Display

6 8 7

9
2
5
3
4

16

1

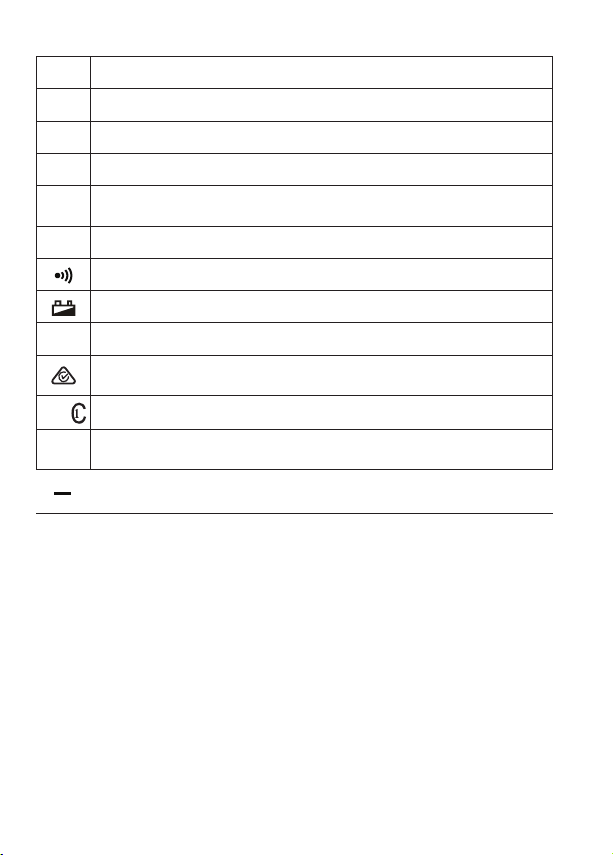

The Meter selects the range with best resolution

1

Direct Current

2

Negative reading

3

Alternate Current

4

Low battery indicator

5

Data hold

6

Diode test

7

Continuity test

8

Relative zero mode

9

10

Non-Contact Voltage

11

Measurement units for Resistance

12

Measurement units for Frequency

13

Measurement units for Voltage

14

Measurement units for Current

15

Measurement units for Capacitance

16

Auto Power Off

17

Maximum / minimum reading memory

18

Measurement unit for Temperature

19

Analog bar graph display

10 13 14 1517

18
12
11

19

AM-535-EUR Digital Multimeter

CONTENTS

SYMBOL .................................................................................................................2

SAFETY INFORMATION .........................................................................................2

UNPACKING AND INSPECTION .............................................................................3

FEATURES ...............................................................................................................4

MAKING MEASUREMENT .....................................................................................5

Measuring AC and DC Voltage .........................................................................6

Measuring AC and DC Current .........................................................................7

Measuring Resistance .......................................................................................8

Measuring Continuity .......................................................................................9

Measuring Diode ...............................................................................................9

Measuring Capacitance ....................................................................................10

Measuring Frequency .......................................................................................10

Measuring Temperature °C /°F .........................................................................11

Non-Contact Voltage Sensing ..........................................................................12

SPECIFICATION .......................................................................................................13

MAINTENANCE ......................................................................................................16

BATTERY AND FUSE REPLACEMENT .....................................................................17

1

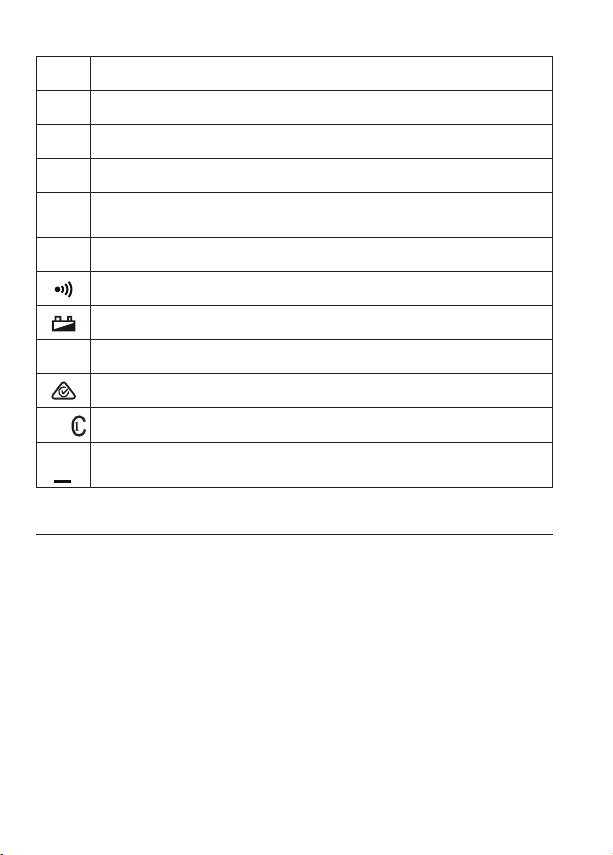

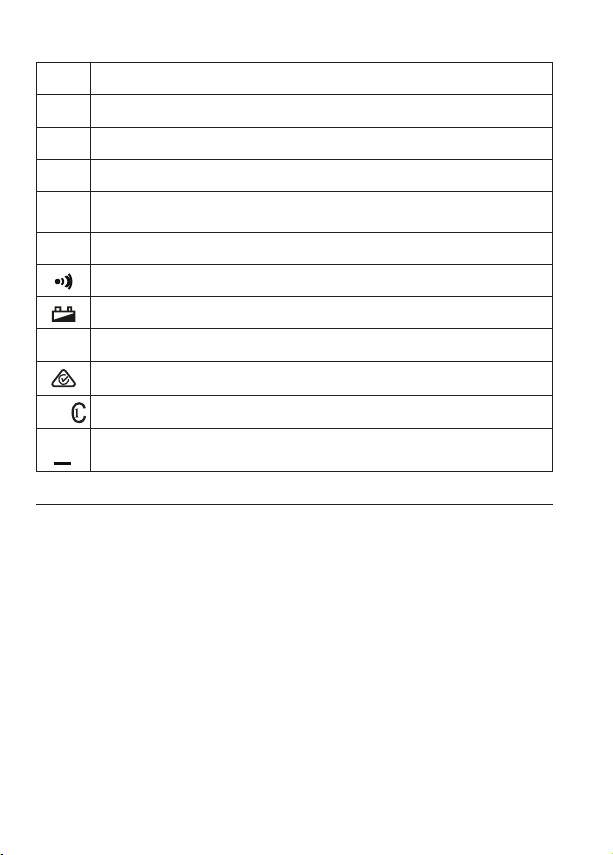

SYMBOLS

Caution ! Risk of electric shock.



Caution! Refer to the explanation in this Manual



Alternating Current (AC)



Direct Current (DC)



The equipment is protected by double insulation or reinforced



insulation

Earth (Ground)



Audible tone

Battery

Complies with European Directives



Conforms to relevant Australian standards

Canadian Standards Association (NRTL/C)



Do not dispose of this product as unsorted municipal waste.



Contact a qualified recycler.



SAFETY INFORMATION

The Meter complies with:
IEC/EN 61010-1 3rd Edition, UL61010-1 2nd Ed. and CAN/CSA C22.2 No.

61010.1-0.92 to Category III 600 Volts, Pollution degree 2
IEC/EN 61010-2-030
IEC/EN 61010-031 for test leads
EMC IEC/EN 61326-1

Measurement Category III (CAT III) is for measurements performed in the
building installation. Examples are measurements on distribution boards,
circuit- breakers, wiring, including cables, bus-bars, junction boxes, switches,
socket-outlets in the fixed installation, and equipment for industrial use
and some other equipment, for example, stationary motors with permanent
connection to the fixed installation.

2

Measurement Category II (CAT II) is for measurements performed on circuit
directly connected to low voltage installation. Examples are measurements on
household appliances, portable tools and similar equipments.



Warning: Read Before Using

• To avoid possible electrical shock or personal injury, follow these

instructions and use the Meter only as specified in this manual.

• Do not use the Meter or test leads if they appear damaged, or if the

Meter is not operating properly. If in doubt, have the Meter serviced.

• Always use the proper function and range for measurements.

• Before rotating the function range selection switch, disconnect test

probe from circuit under test.

• Verify the Meter’s operation by measuring on a known voltage source.

• Do not apply more than the rated voltage, as marked on the Meter,

between the test probe or between any test probe and earth ground.

• Use the Meter with caution for voltages above 30 Vac rms, 42 Vac peak,
or 60 Vdc. These voltages pose electrical shock hazards.

• Disconnect circuit power and discharge all high-voltage capacitors before

testing resistance.

• Do not use the Meter around explosive gas or vapor.

• When using the test leads, keep your fingers behind the finger guards.

• Remove test leads from the Meter before opening the Meter case or

battery door.

UNPACKING AND INSPECTION

Your shipping carton should include:
1 AM-535-EUR
1 Pair of test leads
1 Temperature probe
1 Velcro strap
1 9V (6F22) battery (installed)
1 User manual
1 Carrying case
If any of the items are damaged or missing, return the complete package to

the place of purchase for an exchange.

3

FEATURES

AM-535-EUR is the fully-featured multimeter of choice for the professional
electrical contractor. Measure and verify presence of voltage in order to
connect equipment or to perform repairs, run new wiring, check continuity
of electrical connections, identify blown fuses, troubleshoot motors or check
transformers. The AM-535-EUR features Truerms sensing to accurately measure
voltage on systems affected by harmonics, a built in flashlight to detect wire
colors in the dark, a “third hand” probe holder and non-contact voltage
detection. Safety rated to CAT III 600V.

• Measurements: Voltage up to 600VAC and 600VDC, AC/DC current,
Resistance, Frequency, Capacitance, Temperature.

• Frequency, Capacitance, Duty Cycle for troubleshooting applications

• Special Functions:

- Non-contact Voltage Detection

- Audible continuity

- Diode Test

• Backlight LC Display with analog bar graph

• Events:

- Data hold

- MAX / MIN Memory

- Relative zero mode

• Built in work light (flashlight)

• Built in test leads storage and “third hand holder”

• Auto and Manual ranging

• Auto power off

• Low battery warning

• Velcro strap to hang a meter

• Safety: CAT III 600V

MAKING MEASUREMENT



1. Use the proper function and range for measurements.

2. To avoid possible electrical shock, personal injury or damages to the
Meter, disconnect circuit power and discharge all high-voltage capacitors
before testing resistance and diode.

4

3. Connecting test leads:

• Connect the common (COM) test lead to the circuit before connecting
the live lead

• After measurement, remove live lead before removing the common
(COM) test lead from the circuit

4. Symbol “OL” is displayed on LCD when the measurement is out of range.

Rotary Switch Positions

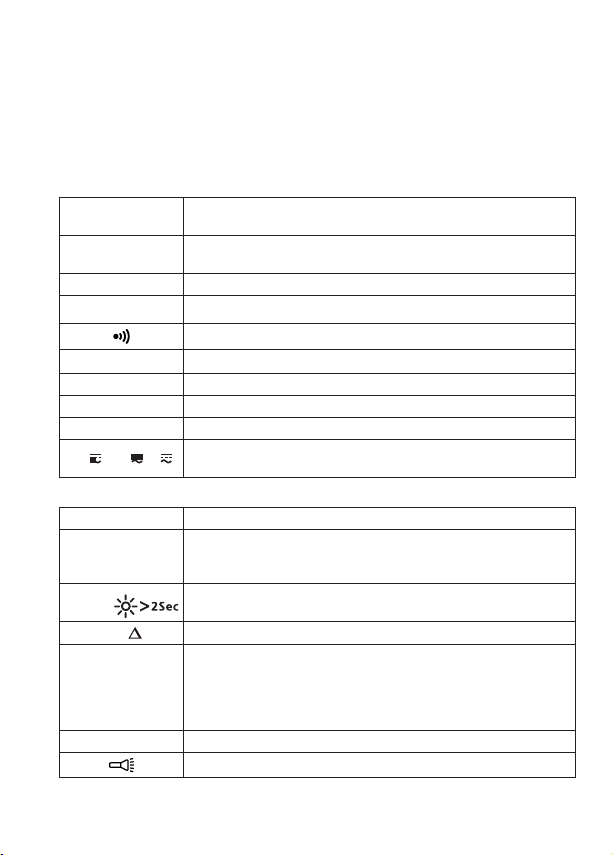

Switch Position Measurement Function

V







Hz Frequency measurement
°C °F Temperature measurement
NCV Non-contact voltage

μA mA A

AC or DC voltage measurement (use SELECT button for
switching to AC or DC).

Resistance measurement
Voltage measurement of diode PN junction

Continuity measurement

Capacitance measurement

AC or DC current measurement (use SELECT button for
switching to AC or DC).

Function Buttons

Button Measurement Function

SELECT

HOLD /

REL

RANGE

MAX/MIN Maximum / minimum reading memory.

Press to enable the function when at relevant rotary switch function.

Switching AC or DC. Press the yellow SELECT button to select
alternate measurement functions on the rotary switch.

Display freezes present reading / press 2 sec to turn on
LCD backlight.

Relative zero mode
Manual or Auto range switching. The default setting

is Auto ranging, press to switch to manual ranging
(selectable resolutions). Press for 2 sec to return to auto
ranging.

Flash light

5

Auto Power OFF

Auto power off: approx. 15 minutes.
When the Meter is in auto power off mode, press any button to resume
normal operation.

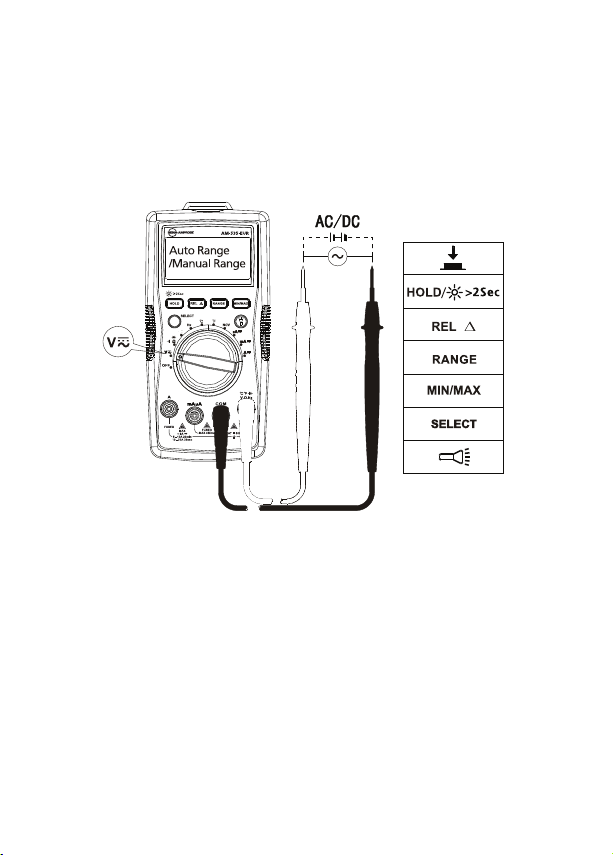

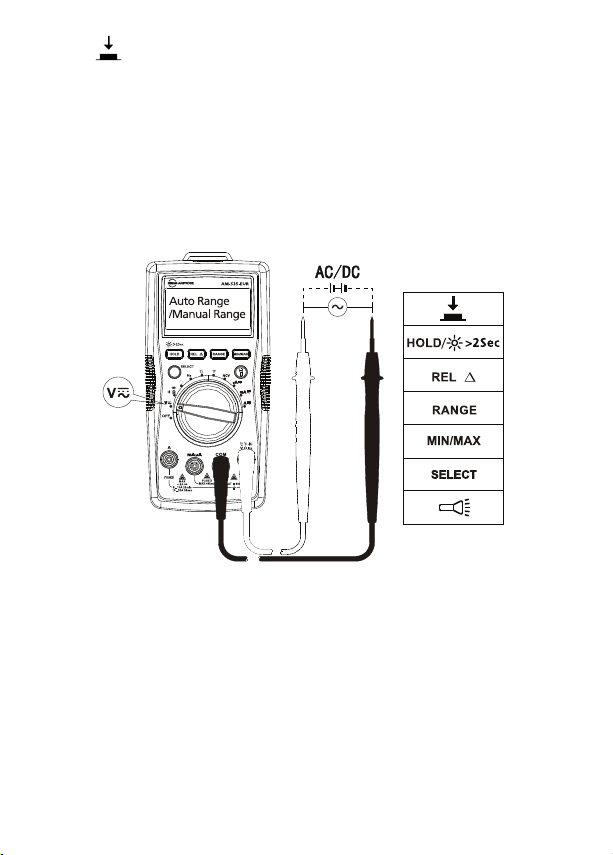

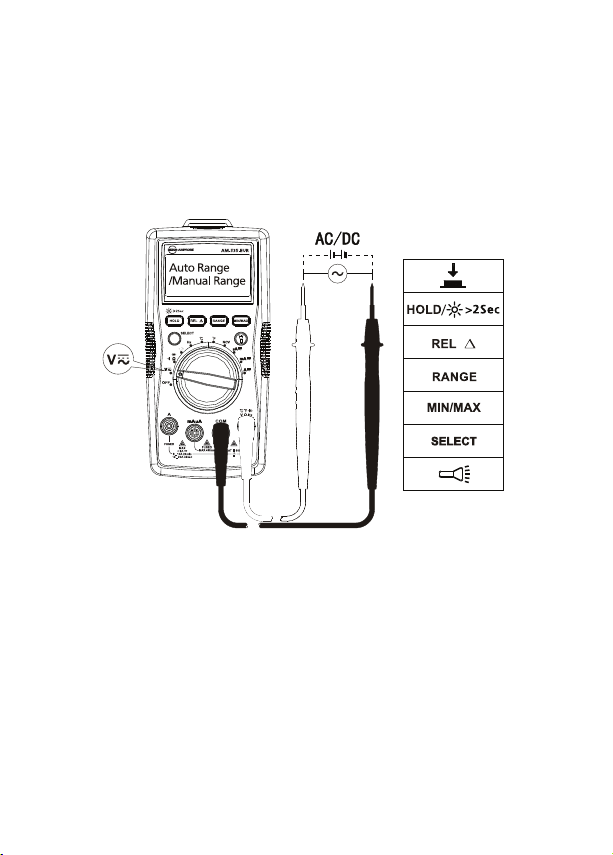

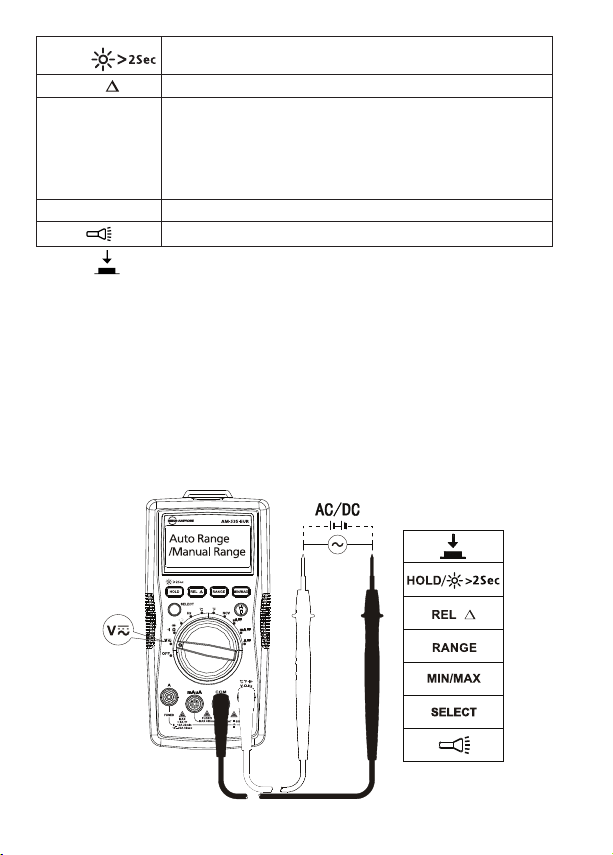

Measuring AC and DC Voltage

Press SELECT button to select AC/DC voltage measurement function.

To avoid personal injury or damage to the Meter, do not apply

voltage higher than 600Vac and 600Vdc.

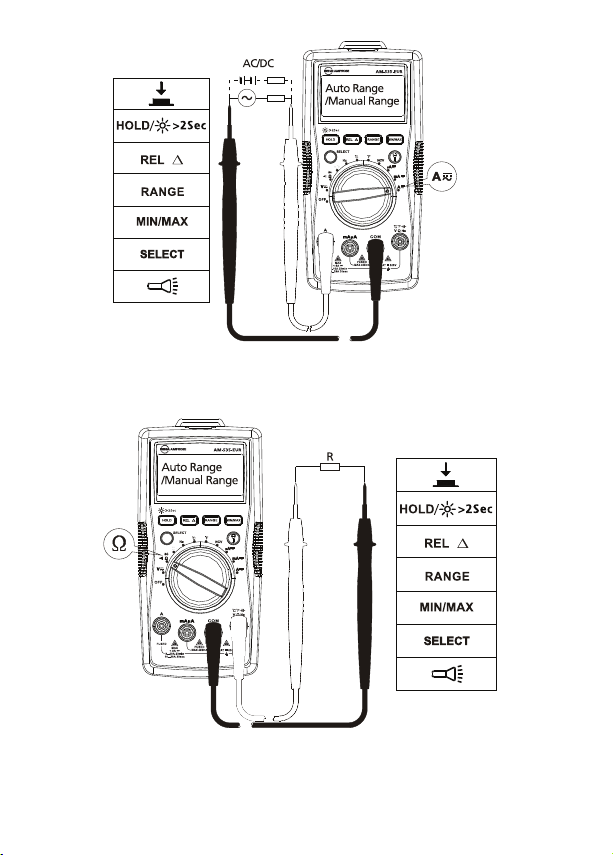

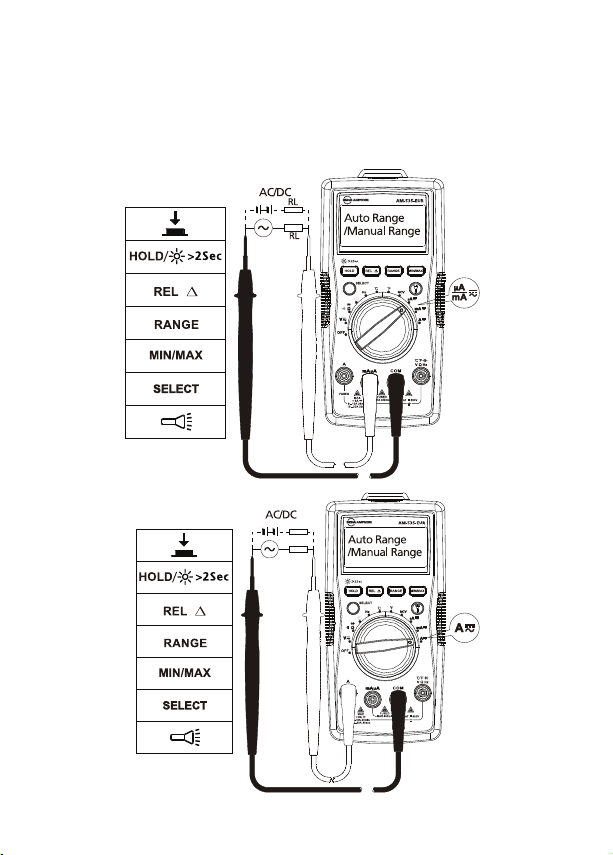

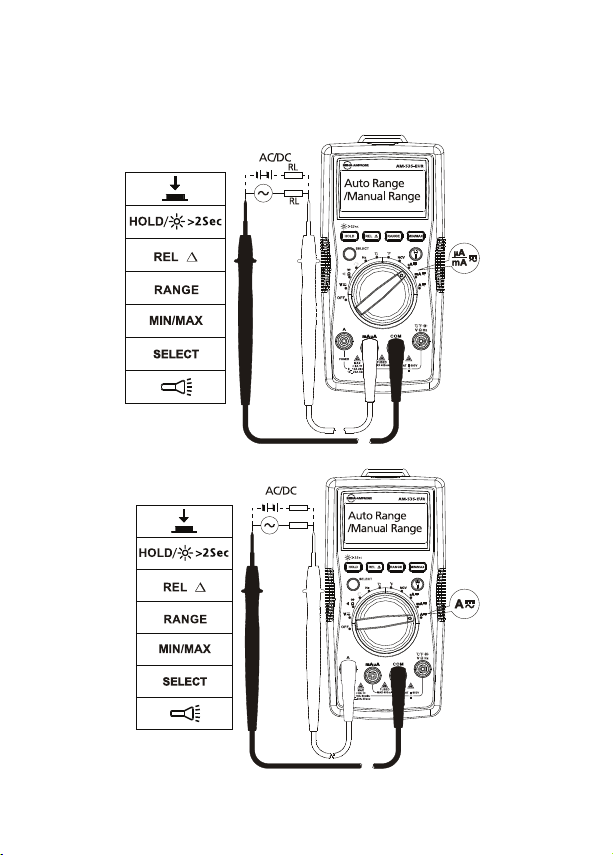

Measuring AC and DC Current

Press SELECT button to select AC or DC current measurement function.

To avoid personal injury or damage to the meter:

1. Do not attempt to make an in-circuit current measurement when the
open-circuit potential to earth ground exceeding AC 600V or DC 600V

2. Switch to proper function and range for your measurement.

3. Do not place the test probe in parallel with a circuit when the test leads
are connected to the current terminals.

4. Connect the test leads to the correct input A/mA μA current terminal and
to the circuit before powering the circuit under test.

5. For current range from 8-10A, do not measure current for more than 20
minutes. Wait for 10 minutes before taking another measurement

6

6. For current range from >10-20A, do not measure current for more
than 30 seconds maximum. Wait for 10 minutes before taking another
measurement

7. After measurement, switching OFF the circuit’s power before removing
test leads from the circuit.

RL

RL

7

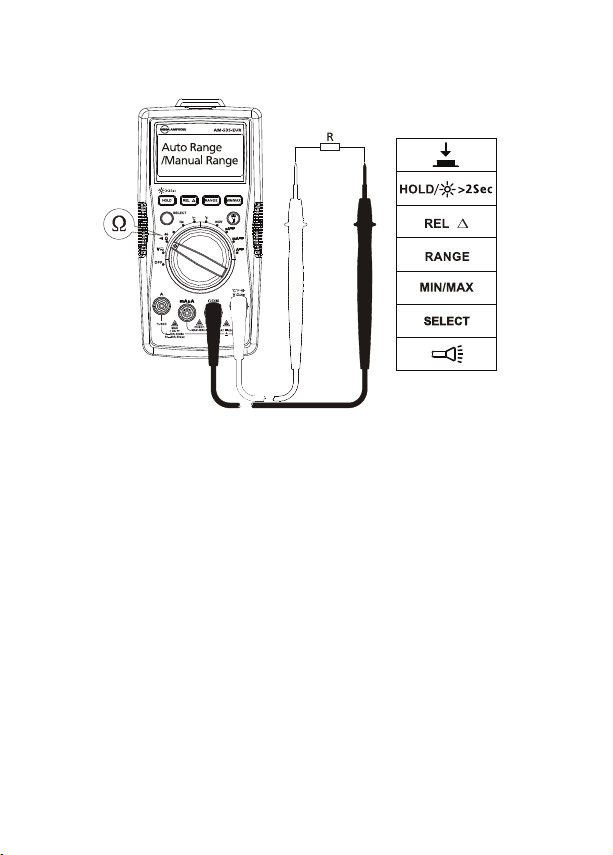

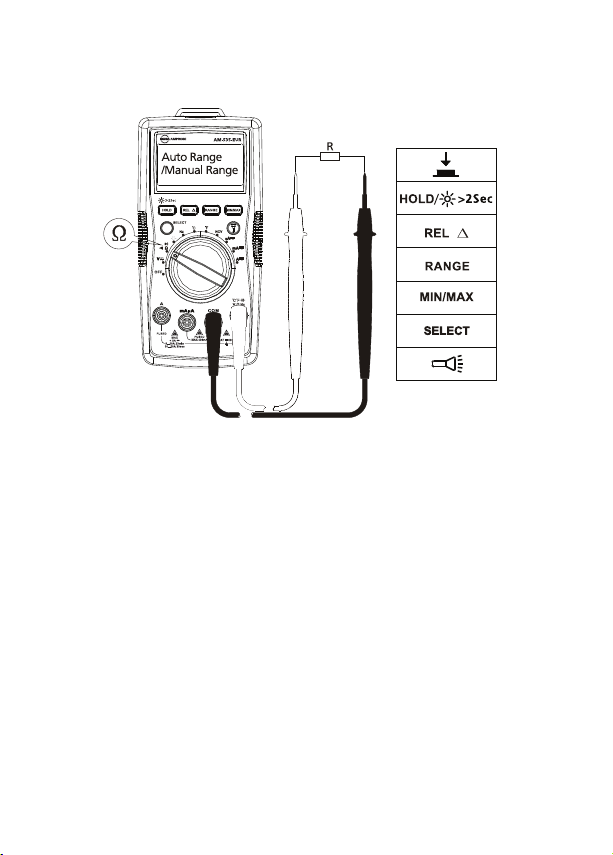

Measuring Resistance

Disconnect circuit power and discharge all high-voltage capacitors

before testing resistance.

Note: On a higher resistance measurement (>1M), the measurement may
take a few seconds to get stable reading.
Over range or open circuit indication: OL

8

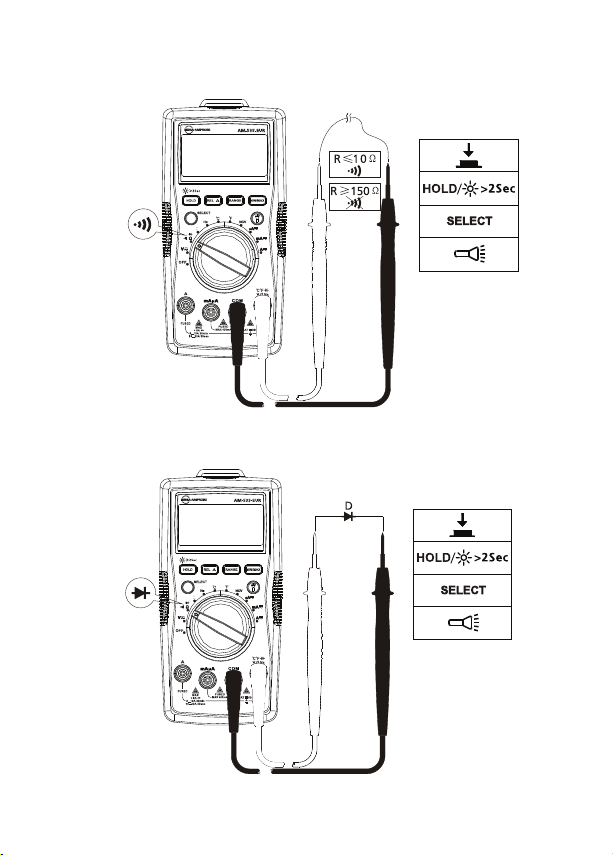

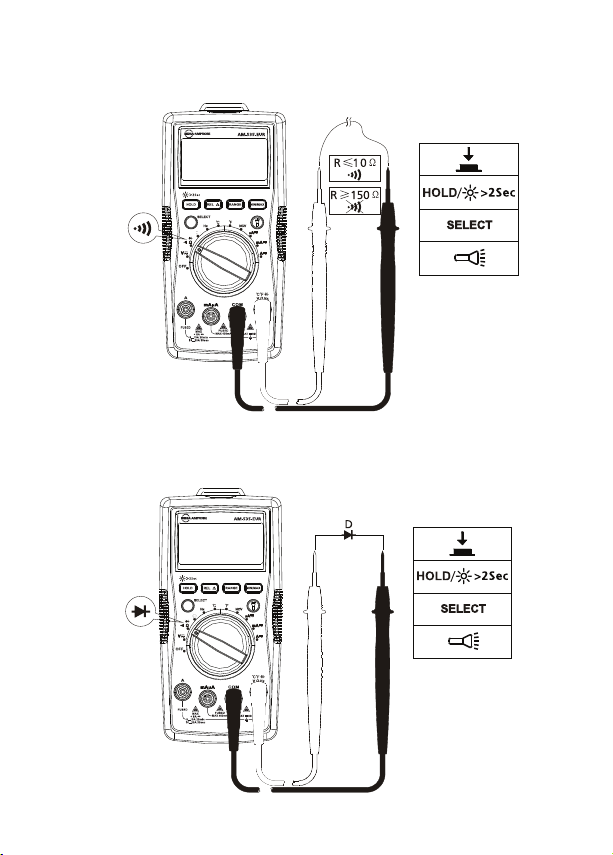

Measuring Continuity

Disconnect circuit power and discharge all high-voltage capacitors

before testing continuity.

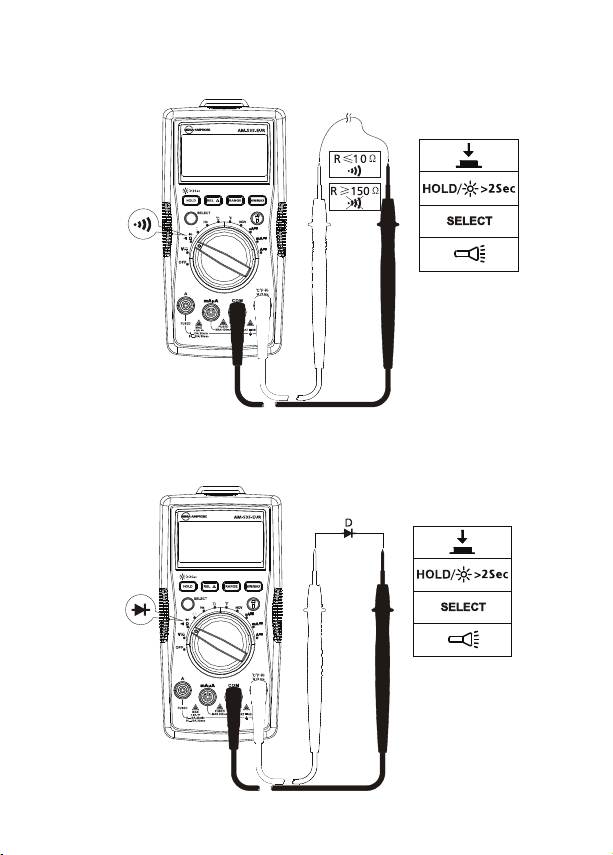

Measuring Diode

Disconnect circuit power and discharge all high-voltage capacitors

before testing diode.

9

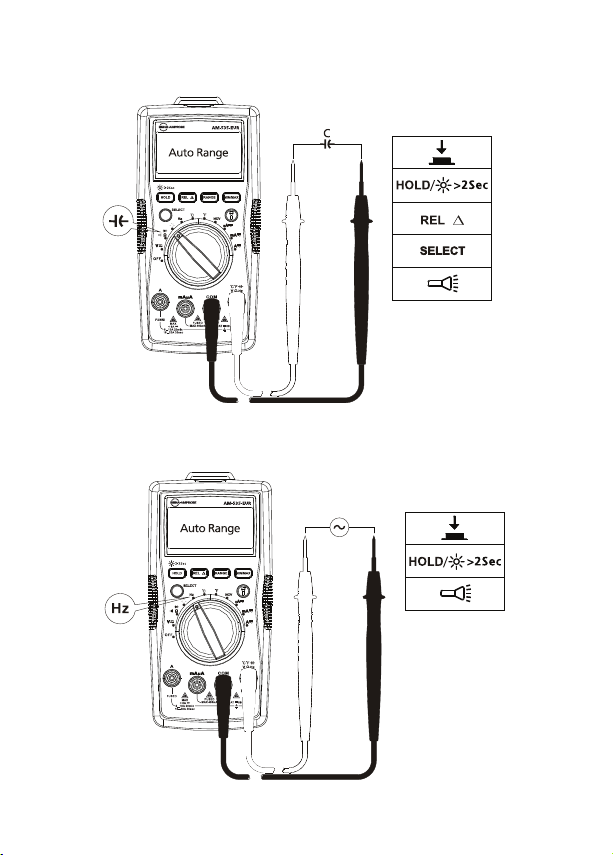

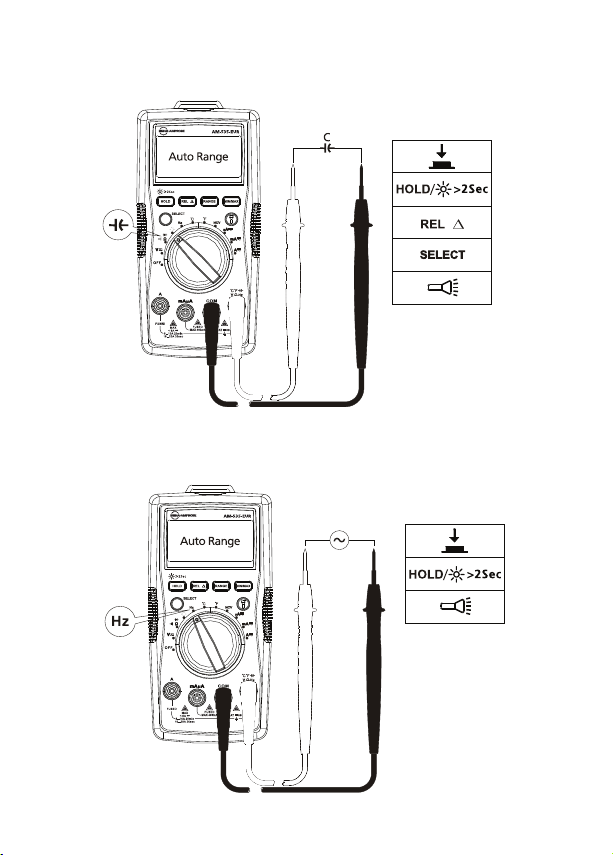

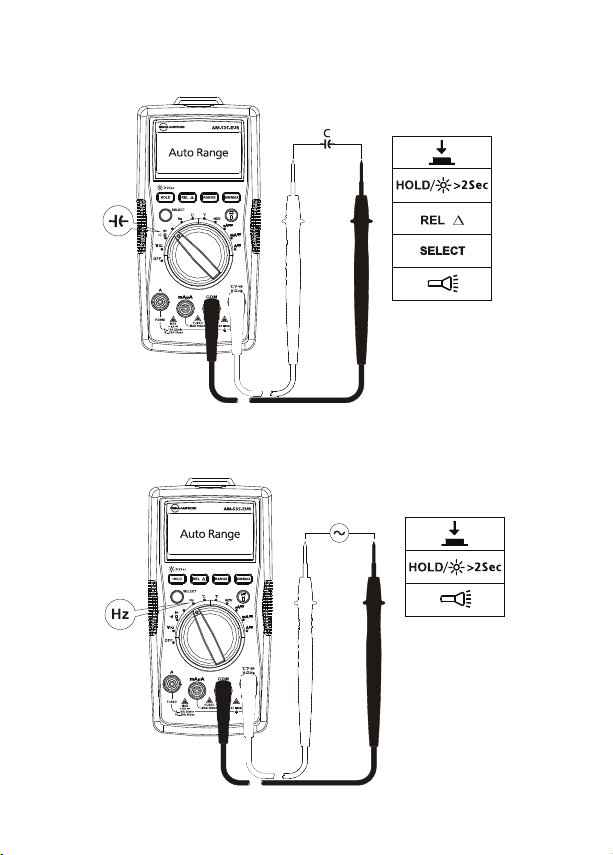

Measuring Capacitance

Disconnect circuit power and discharge all high-voltage capacitors

before testing capacitance.

Measuring Frequency

To avoid personal injury or damage to the Meter, do not apply

voltage higher than 600V.

10

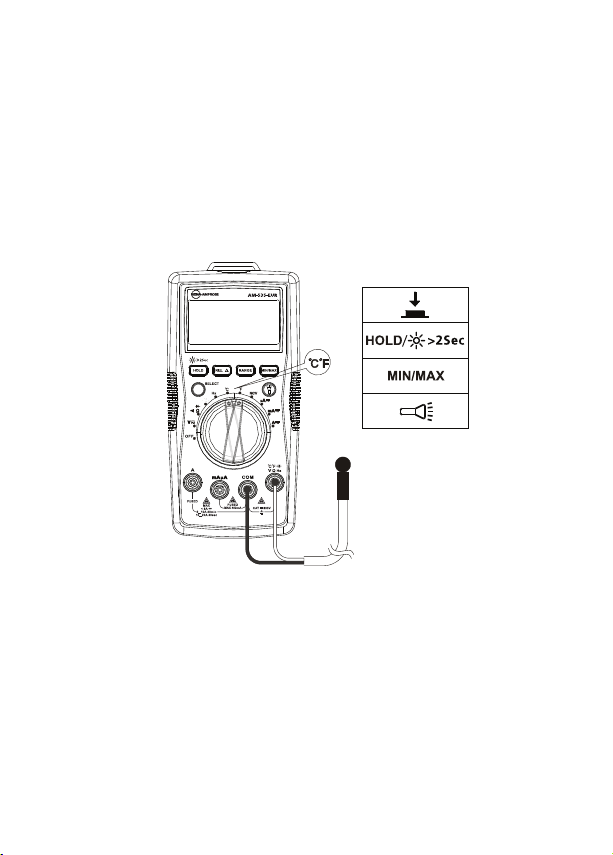

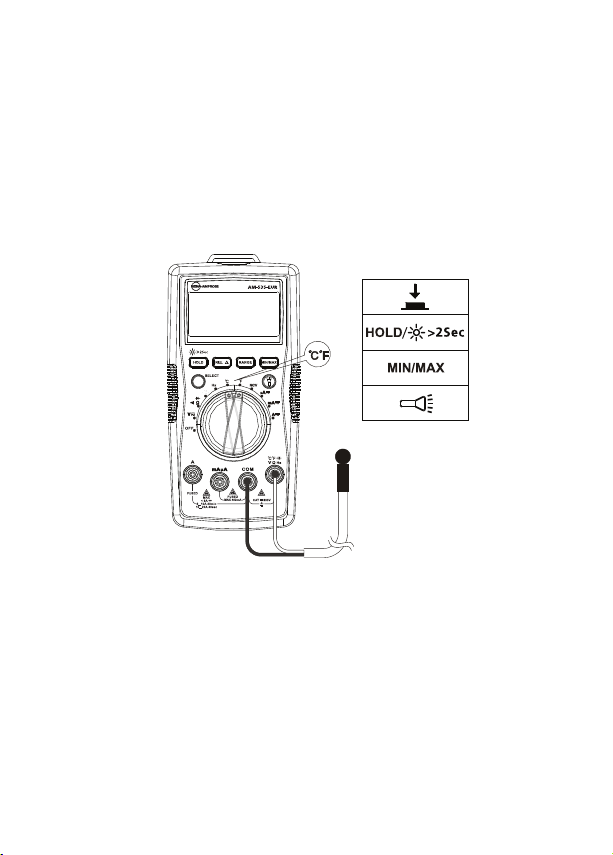

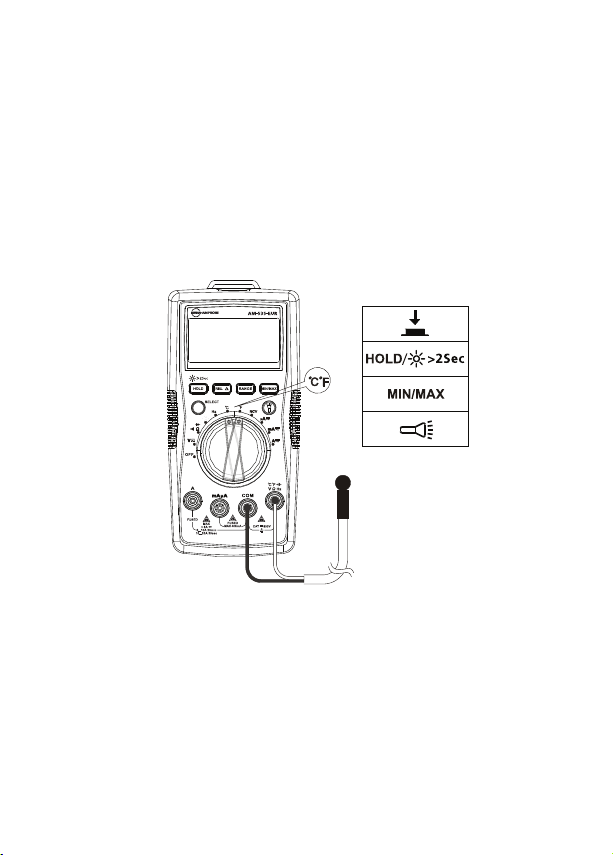

Measuring Temperature °C / °F



1. To avoid personal injury or damage to the meter, do not apply
thetemperature probe to any live conductive parts.

2. Temperature sensor K type (nickel-chromium/nichrosi) thermocouple is
suitable for temperature measurement below 230°C (446°F).

Measurement steps:

Step 1: Turn the rotary switch to °C or °F position. The display will show “OL”.
Step 2: Connect the temperature probe (K type) to the meter and to the

surface to be measured.

11

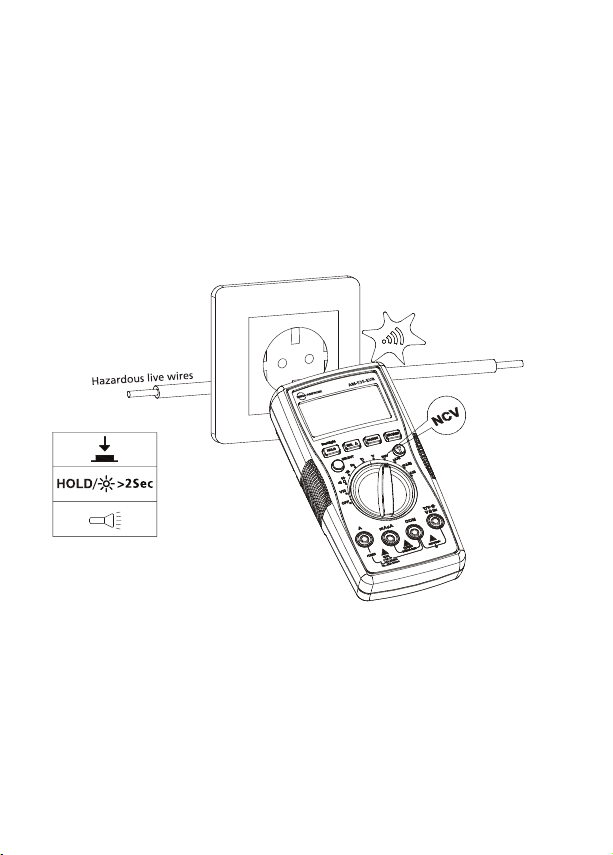

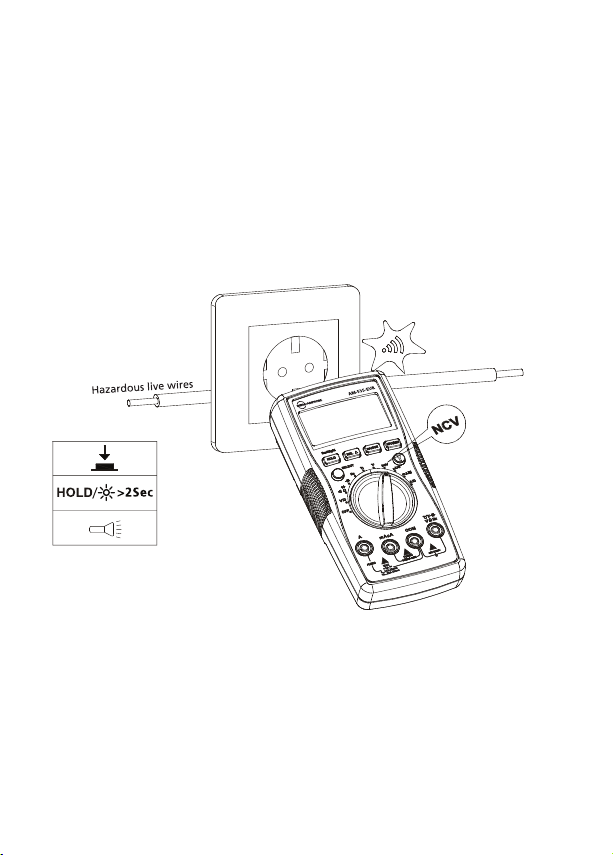

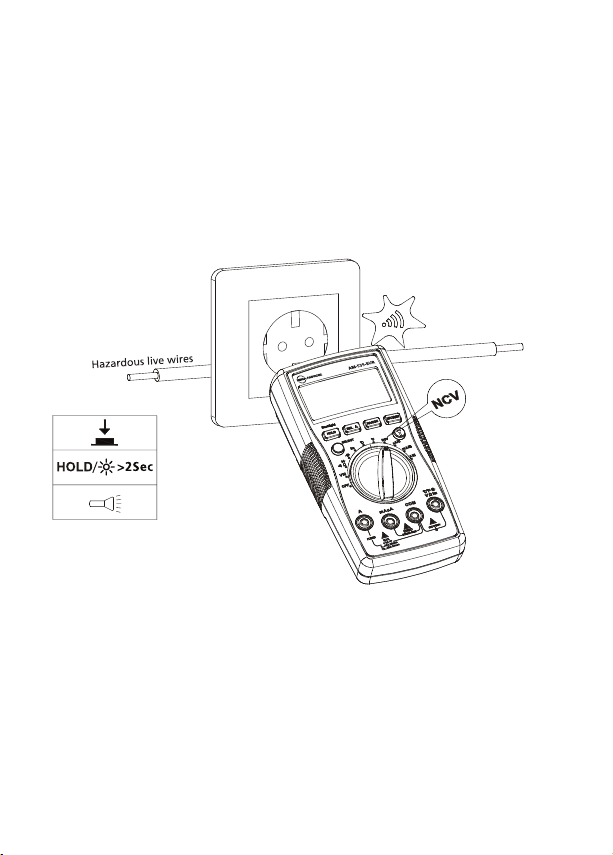

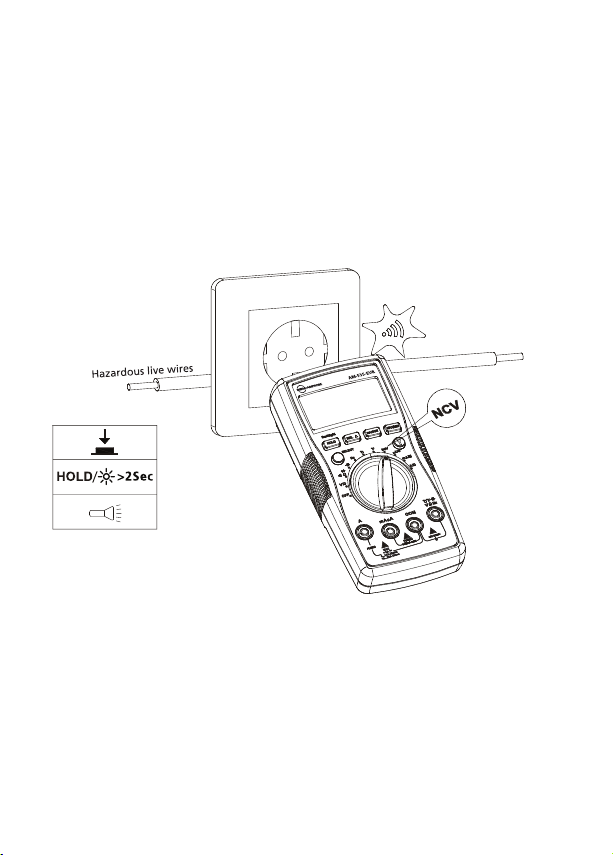

Non-Contact Voltage Sensing

1. To avoid personal injury or damage to the meter, do not test on un­insulated wires.

2. Buzzer will sound and screen will display “OL” when detecting ac Voltage
above 90V ac.

3. Do not test on hazardous live wires higher than AC 600V

4. Before and after hazardous voltage measurements, test the Meter by
approaching to a known source such as a line AC voltage or outlet to
determine proper operation. See below figure.

5. At NCV mode, no test lead connections are required for NCV
measurement.

Measuring distance
8mm

Buzzer will sound when the detected voltage is ≥90V, and the buzzer will be
on.The distances between the wire and the meter should be ≤8mm.

The voltage indication in NCV mode is not sufficient to assure safety.

This function is not suitable to test absence of voltage.

12

SPECIFICATION

Ambient temperature: 73.4°F ±9 (23°C ±5°C); Relative temperature: ≤75%
Accuracy: ±(% of reading + digits)

Maximum voltage between input terminal and earth ground: AC 600Vrms or

DC 600V

 Fuse for mA µA input: F1 fuse, 0.5A H 1000V fast-fuse, (6.3×32)mm
 Fuse for A input: F2 fuse, 11A H 1000V fast-fuse, (10×38)mm

Maximum display: Digital 3999 counts, updates 3/sec. Frequency: 9999 counts.
Analog pointer display: 41 segments, updates 30 times/sec.
Over-range indication: OL
Range: Automatic and Manual
Altitude: Operating 2000m
Operating temperature: 0°C ~ +40°C (32°F ~ 104°F)
Relative humidity: 0°C ~ +30°C (32°F ~ 86°F) ≤75%; +30°C ~ +40°C (86°F ~

104°F) ≤50%

Storage temperature: -10°C ~ +50°C (14°F ~ 122°F)
Electromagnetic compatibility: In an RF filed of 1V/m = Specified accuracy 5%
Battery: 9V, 6F22, NEDA1604 or equivalent
Low battery indication:
Dimensions (L x W x H): 182 mm x 90 mm x 45 mm (7.2 in x 3.5 in x 1.8 in)
Weight: Approx. 354g (0.78lb) with batteries installed

1. DC Voltage Measurement

Range Resolution Accuracy

400.0mV 0.1mV ± (0.8%+3LSD)

4.000V 1mV

± (0.8%+1LSD)40.00V 10mV

400.0V 100mV

600V 1V ±(1.0%+3LSD)

Input impedance: About 10M ;
(Input impedance is ≤3G except DC 400mV range)
Overload protection: ±600V

13

2. AC Voltage Measurement

Range Resolution Accuracy

400.0mV 0.1mV ±(1.2%+3LSD)

4.000V 1mV

±(1.0%+3LSD)40.00V 10mV

400.0V 100mV

600V 1V ±(1.2%+3LSD)

Note: Manual range only for 400.0mV range.
Input impedance: Around 10MΩ
Frequency response: 45Hz ~ 400Hz
Overload protection: 600Vrms

3. Resistance Measurement

Range Resolution Accuracy

400.0Ω 0.1Ω ±(1.2%+2LSD)

4.000kΩ 1Ω

±(1.0%+2LSD)40.00kΩ 10Ω

400.0kΩ 100Ω

4.000MΩ 1kΩ ±(1.2%+2LSD)

40.00MΩ 10kΩ ±(1.5%+5LSD)

400Ω range: Measured value = (Measured display value – Short-circuiting
value of probe)

Open circuit voltage: Around 0.5V
Overload protection: 600Vrms

4. : Circuit ON/OFF : Diode measurement

Range Resolution Accuracy

Open circuit voltage is around 0.5V.

0.1Ω



Overload protection: 600V

1mV

Resistance ≥150Ω, buzzer will not sound.
Resistance ≤10Ω, buzzer will sound.

Display range is 0V to 2.0V. Normal voltage is around

0.5V to 0.8V for silicon PN junction.

14

5. Capacitance Measurement

Range Resolution Accuracy

40.00nF 10pF ±(3%+10LSD) under REL status

400.0nF 100pF

4.000μF 1nF

40.00μF 10nF ±(4%+5LSD)

400.0μF 100nF ±(4%+5LSD)

4000μF 1μF For reference only

Overload protection: 600V

±(3%+5LSD) under REL status

6. Frequency Measurement

Range Resolution Accuracy

10Hz~10MHz 0.01Hz~0. 01MHz ±(0.1%+4LSD)

Overload protection: 600Vrms

7. DC Current Measurement

Range Resolution Accuracy

400.0μA 0.1μA

μA

mA

4000μA 1μA

40.00mA 10μA

400.0mA 0.1mA

4.000A 1mA

A

20.00A

[1, 2, 3]

10mA

±(1.0%+2LSD)

±(1.2%+3LSD)

Function Overload Protection Overload

mA /μA

F1 fuse, 0.5A H 1000V fast-fuse,

F2 fuse, 11A H 1000V fast-fuse,

A

(6.3×32)mm

(10×38)mm

N/A

20 A overload for 30 seconds

maximum, 10 minutes off

minimum

15

[1] 8 to 10 A up to 20 minutes, 10 minutes off minimum.
[2] >10 to 20 A overload for 30 seconds maximum, 10 minutes off minimum
[3] >10 to 20 A for 30 seconds accuracy ±(2.0%+3LSD).

8. AC Current Measurement

Range Resolution Accuracy

μA

mA

A

20.00A

Function Overload Protection Overload

mA /μA

A

[1] 8 to 10 A up to 20 minutes, 10 minutes off minimum.
[2] >10 to 20 A overload for 30 seconds maximum, 10 minutes off minimum
[3] > 10 to 20 A for 30 seconds accuracy ±(4%+5LSD).
[4] Frequency response: 45Hz ~ 400Hz

[4]

400.0μA
4000μA

40.00mA

400.0mA

4.000A

[1, 2, 3, 4]

[4]

[4]

[4]

[4]

0.1μA
1μA

10μA

0.1mA
1mA

10mA

F1 fuse, 0.5A H 1000V fast-fuse,

(6.3×32)mm

F2 fuse, 11A H 1000V fast-fuse,

(10×38)mm

±(1.2%+3LSD)

±(1.5%+3LSD)

N/A

20 A overload for 30 seconds

maximum, 10 minutes off

minimum

9. Temperature Measurement

Range Resolution Accuracy

-40 – 0°C

>0 – 100°C ±(1.2%+3 LSD)

0.1°C @ < 400°C
1°C @ ≥ 400°C

>100 – 1000°C ±(2.5%+2 LSD)

-40 – 32°F

>32 – 212°F ±(1.8%+6 LSD)

0.1°F @ < 752°F
1°F @ ≥ 752°F

>212 – 1832°F ±(2.5%+4 LSD)

Overload protection: 600V
K type (nickel-chromium/nichrosi) thermocouple must be used for temperature
measurement.

±(10%+4 LSD)

±(20%+6 LSD)

16

MAINTENANCE AND REPAIR

If the meter fails to operate, check battery, test leads, other accessories, and
replace as necessary.
Double check the followings:

1. Replace the fuse or battery if the meter does not work.

2. Review the operating instructions for possible mistakes in operating
procedure.

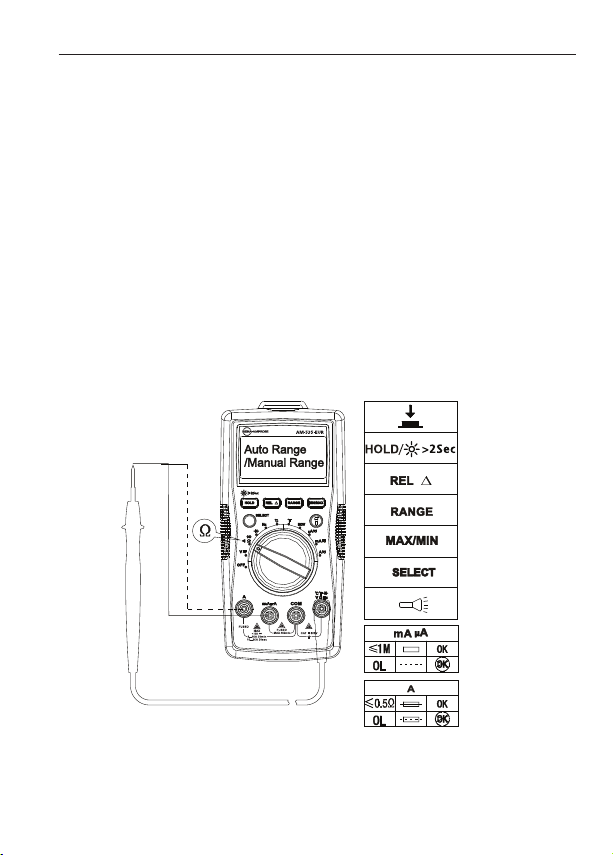

Quick check on 0.5A FUSE:

Step 1: Turn the rotary switch to Ω function.
Step 2: short-circuit /V/Ω/Hz terminal and mA/μA terminal.

Resistance reading ≤ 1MΩ: the fuse is OK
Resistance reading “OL”: the fuse is open. Replace the fuse as specified.

Quick check on 10A FUSE:

Step 1: Turn the rotary switch to Ω function.
Step 2: short-circuit /V/Ω/Hz terminal and A terminal.

Resistance reading ≤ 0.5Ω: the fuse is OK.
Resistance reading “OL”: the fuse is open. Replace the fuse as specified.

17

Except for the replacement of the battery, repair of the meter should be
performed only by a Factory Authorized Service Center or by other qualified
instrument service personnel.

The front panel and case can be cleaned with a mild solution of detergent and
water. Apply sparingly with a soft cloth and allow to dry completely before
using. Do not use aromatic hydrocarbons, Gasoline or chlorinated solvents for
cleaning.

BATTERY AND FUSE REPLACEMENT



WARNING

To avoid shock, injury, or damage to the meter:

Disconnect test leads before opening case.
Use ONLY fuses with the amperage, interrupt, voltage, and speed ratings
specified.

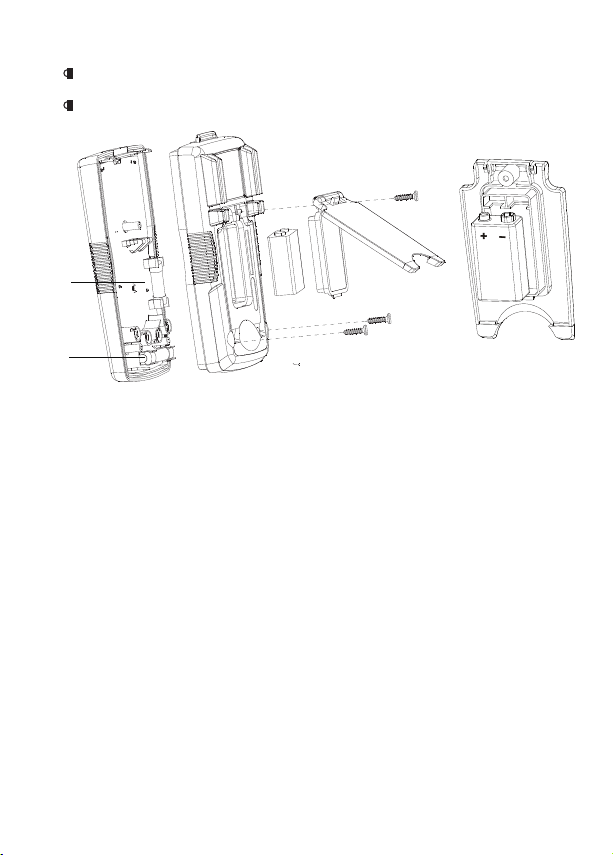

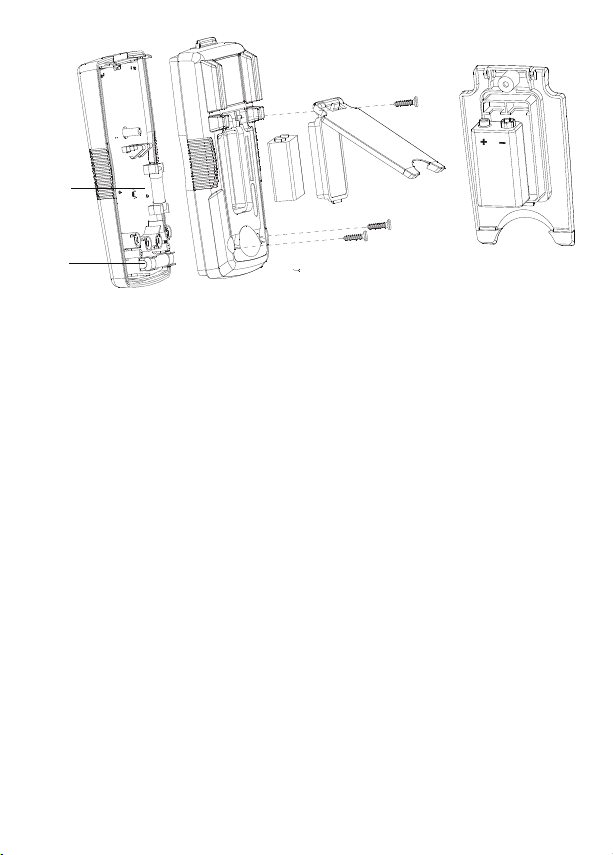

Replacing BATTERY follow below steps:

1. Disconnect the test lead probe from measuring circuit.

2. Turn the meter to OFF position.

3. Remove the screws from the battery cover and open the battery cover

4. Remove the batteries and replace with one 9V (6F22) or equivalent. The
battery cover provides the correct polarity fitting construction design.
Install the battery in the battery cover.

5. Put the battery cover back and re-fasten the screw.

Battery: 9V (6F22) battery or equivalent

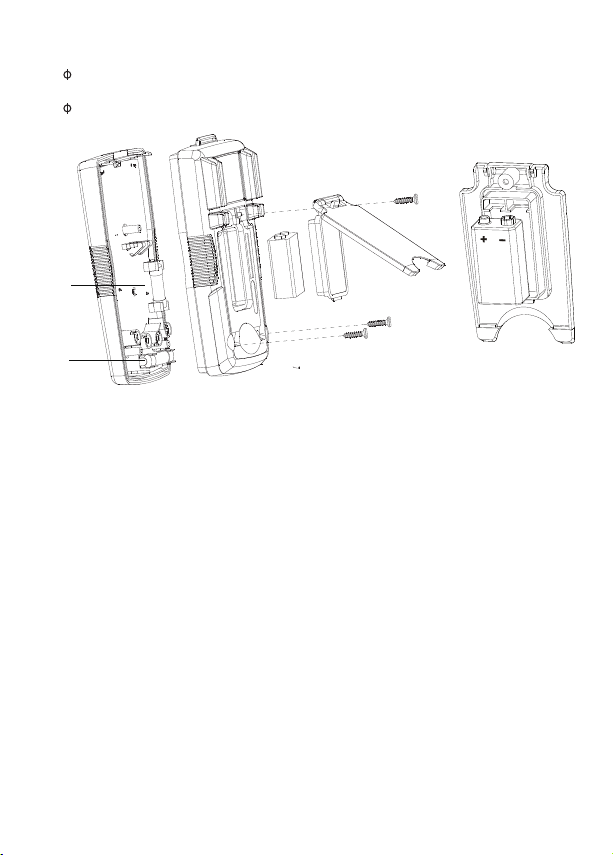

Replacing FUSE follow below steps:

1. Disconnect the test lead probe from measuring circuit.

2. Turn the meter to OFF position.

3. Remove the screws from the enclosure and open the enclosure.

4. Remove the broken fuse and replace with new specified fuse.

5. Put the enclosure back and re-fasten the screw.

Fuse ratings:
mA /µA input terminal: F1 fuse, 0.5A H 1000V fast-fuse, ( 6.3×32)mm
10 A input terminal: F2 fuse, 11A H 1000V fast-fuse, ( 10×38)mm

18

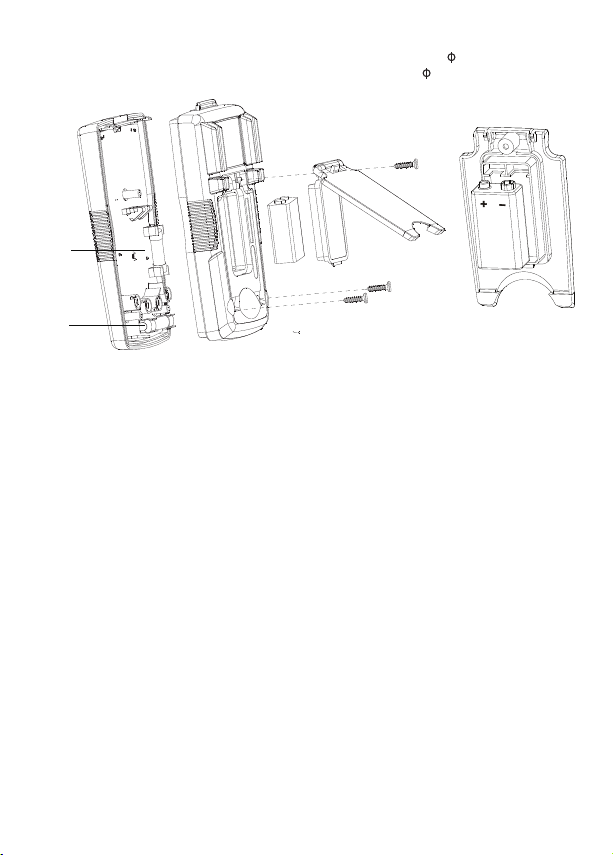

F1

F2

9V battery

19

AM-535-EUR

Multimètre numérique

Mode d’emploi

6/2015, 6005740 A
©2015 Amprobe Test Tools.
Tous droits réservés. Imprimé en Chine.

Français

Limites de garantie et de responsabilité

Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit pendant
une période d’un an prenant effet à la date d’achat, sauf disposition contraire prévue par
la loi. Cette garantie ne s’applique pas aux fusibles, aux piles jetables ni à tout produit mal
utilisé, modifié, contaminé, négligé ou endommagé par accident ou soumis à des conditions
anormales d’utilisation et de manipulation. Les revendeurs ne sont pas autorisés à prolonger
toute autre garantie au nom de Amprobe. Pour bénéficier de la garantie, renvoyez le produit
accompagné d’un justificatif d’achat auprès d’un centre de services agréé par Amprobe
ou d’un distributeur ou d’un revendeur Amprobe. Voir la section Réparation pour tous les
détails. LA PRÉSENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L’UTILISATEUR TOUTES
AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT LE CAS ÉCHÉANT
LES GARANTIES DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN OBJECTIF PARTICULIER
SONT EXCLUES PAR LES PRÉSENTES. LE FABRICANT NE SERA EN AUCUN CAS TENU
RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS,
NI D’AUCUNS DÉGATS OU PERTES DE DONNÉES, SUR UNE BASE CONTRACTUELLE, EXTRA­CONTRACTUELLE OU AUTRE. Étant donné que certaines juridictions n’admettent pas les
limitations d’une condition de garantie implicite ou l’exclusion ou la limitation de dégâts
accidentels ou consécutifs, il se peut que les limitations et les exclusions de cette garantie ne
s’appliquent pas à votre cas.

Réparation

Tous les outils de test renvoyés pour être réparés au titre de la garantie ou pour étalonnage
doivent être accompagnés des éléments suivants : nom, raison sociale, adresse, numéro de
téléphone et justificatif d’achat. Ajoutez également une brève description du problème ou du
service demandé et incluez les cordons de test avec l’appareil. Les frais de remplacement ou
de réparation hors garantie doivent être acquittés par chèque, mandat, carte de crédit avec
date d’expiration, ou par bon de commande payable à l’ordre de Amprobe.

Remplacements et réparations sous garantie – Tous pays

Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une réparation.
Pendant la période de garantie, tout outil de vérification défectueux peut être retourné à
votre distributeur Amprobe pour un échange de produit identique ou similaire. Consultez la
section « Where to Buy » sur le site www.Amprobe.com pour obtenir la liste des distributeurs
dans votre région. En outre, aux États-Unis et au Canada, les réparations sous garantie et les
unités de remplacement peuvent également être envoyés à un centre de service Amprobe
(voir adresse ci-dessous).

Remplacements et réparations hors garantie – Canada et États-Unis

Les appareils à réparer hors garantie au Canada et aux États-Unis doivent être envoyés dans
un centre de services Amprobe. Appelez Amprobe ou renseignez-vous auprès de votre lieu
d’achat pour connaître les tarifs en vigueur de remplacement ou de réparation.

États-Unis Canada
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9Canada
Tél. : 877-AMPROBE (267-7623) Tél. : [phone]

Remplacements et réparations hors garantie – Europe

Les appareils européens non couverts par la garantie peuvent être remplacés par votre
distributeur Amprobe pour une somme nominale. Consultez la section « Where to Buy » sur le
site www.Beha-Amprobe.com pour obtenir la liste des distributeurs dans votre région.

Amprobe Europe*
Beha-Amprobe
In den Engematten 14
79286 Glottertal, Allemagne
Tél. : [phone] - 0
www.Beha-Amprobe.com
*(Réservée à la correspondance – Aucun remplacement ou réparation n’est possible à cette

adresse. Nos clients européens doivent contacter leur distributeur.)

Multimètre numérique AM-535-EUR

6

1

2

3

4

5

10

9

Lampe-torche

1

Afficheur LCD

2

Boutons de fonction

3

Borne d’entrée pour les mesures de tension, de capacité, de

7

résistance, de température, et le contrôle de diode et de continuité

Borne de retour COM pour toutes les mesures

8

Borne d’entrée pour les mesures A ac/dc mA/uA

9

10

Borne d’entrée pour les mesures A ac/dc jusqu’à 10 A

Bouton de lampe-torche

4

Sélecteur rotatif

5

Bouton de sélection SELECT

6

7

8

Affichage

6 8 7

9
2
5
3
4

16

1

Le multimètre numérique sélectionne la gamme avec la

1

meilleure résolution

Mesure continue

2

Lecture négative

3

Mesure alternative

4

Témoin de pile faible

5

Maintien des données affichées

6

Contrôle de diode

7

Contrôle de continuité

8

Mode du zéro relatif

9

10

Tension sans contact

11

Unités de mesure de la résistance

12

Unités de mesure de la fréquence

13

Unités de mesure de la tension

14

Unités de mesure du courant

15

Unités de mesure de la capacité

16

Mise en veille automatique

17

Mémoire de lecture maximum / minimum

18

Unités de mesure des températures

19

Graphique à barres analogique

10 13 14 1517

18
12
11

19

Multimètre numérique AM-535-EUR

TABLE DES MATIÈRES

SYMBOLES .............................................................................................................2

CONSIGNES DE SÉCURITÉ .....................................................................................2

DÉBALLAGE ET INSPECTION .................................................................................3

FONCTIONNALITÉS ................................................................................................4

OPÉRATIONS DE MESURE .....................................................................................5

Mesure de tension alternative et continue .....................................................6

Mesure de courant alternatif et continu .........................................................7

Mesure de résistance ........................................................................................8

Contrôle de continuité .....................................................................................9

Contrôle de diode .............................................................................................9

Mesure de capacité ...........................................................................................10

Mesure de fréquence ........................................................................................10

Mesure de température °C / °F .........................................................................11

Détection de tension sans contact ...................................................................12

CARACTÉRISTIQUES ..............................................................................................13

ENTRETIEN .............................................................................................................17

REMPLACEMENT DES FUSIBLES ET DES PILES .....................................................18

1

SYMBOLES

Attention ! Risque de décharge électrique



Attention ! Se reporter aux explications de ce manuel



Mesure alternative (ac)



Mesure continue (dc)



L’équipement est protégé par une double isolation ou une isolation



renforcée

Prise de terre



Signal sonore

Batterie

Conforme aux directives européennes



Conforme aux directives de l’association australienne de
normalisation

Association canadienne de normalisation (CSA)



Ne pas mettre ce produit au rebut parmi les déchets ménagers.



Consulter un centre de recyclage homologué.

CONSIGNES DE SÉCURITÉ

Le multimètre numérique est conforme à ;
CEI/EN 61010-1 3e édition, UL61010-1 2e éd. et CAN/CSA C22.2 nº 61010.1-0.92

jusqu’à la catégorie III 600 V, degré de pollution 2
CEI/EN 61010-2-030
CEI/EN 61010-031 pour les cordons de test
CEM CEI/EN 61326-1
La catégorie III (CAT III) de mesures concerne les mesures effectuées sur

les installations dans les bâtiments. Il s’agit, par exemple, des tableaux de
dérivation, des coupe-circuit, du câblage, y compris les conducteurs, les barres
omnibus, les boîtes de jonction, les commutateurs, les prises murales de
l’installation fixe, et le matériel destiné à l’utilisation industrielle, ainsi que
certains autres équipements tels que, par exemple, les moteurs fixes connectés
en permanence à l’installation fixe.

La catégorie II (CAT II) de mesures concerne les mesures effectuées sur les

2

circuits directement connectés à l’installation en basse tension. Il s’agit, par
exemple, des mesures effectuées sur les appareils ménagers, les outils portatifs
et les appareils similaires.



Avertissement : À lire avant l’emploi

• Pour éviter les chocs électriques ou les risques de blessures, appliquer ces

consignes et utiliser uniquement le multimètre numérique en respectant
les instructions de ce manuel.

• Ne pas utiliser le multimètre ou les cordons de test s’ils paraissent

endommagés ou si le multimètre ne fonctionne pas correctement. En cas

de doute, faire vérifier l’appareil.

• Toujours utiliser la fonction et la gamme appropriée pour les mesures.

• Avant de régler le sélecteur sur la gamme de fonction, débrancher la

sonde de test du circuit testé.

• Vérifier le fonctionnement du multimètre en mesurant une source de

tension connue.

• Ne jamais appliquer de tension supérieure à la tension nominale,

indiquée sur le multimètre, entre une sonde de test et la prise de terre.

• Utiliser le multimètre avec prudence aux tensions supérieures à
30 V ac eff., 42 V ac crête ou 60 V dc. Ces tensions présentent un risque
d’électrocution.

• Débrancher l’alimentation du circuit et décharger tous les condensateurs
à tension élevée avant de contrôler la résistance.

• Ne pas utiliser le multimètre à proximité de vapeurs ou de gaz explosifs.

• En utilisant les cordons de test, placer les doigts au-delà de leur collerette

de protection.

• Retirer les cordons de test du multimètre avant d’ouvrir le boîtier du

multimètre ou le couvercle de la pile.

DÉBALLAGE ET INSPECTION

Le carton d’emballage doit inclure les éléments suivants :
1 AM-535-EUR

1 paire de cordons de test
1 sonde de température
1 bande Velcro
1 pile 9 V (6F22) (installée)
1 Mode d’emploi
1 mallette de transport

Si l’un de ces éléments est endommagé ou manquant, renvoyez le contenu
complet de l’emballage au lieu d’achat pour l’échanger.

3

FONCTIONNALITÉS

L’AM-535-EUR est le multimètre à fonctions complètes que choisissent les
électriciens professionnels. Mesurez et vérifiez la présence de tensions afin
de connecter des équipements ou d’effectuer des réparations, installer de
nouveaux câbles, contrôler la continuité des branchements électriques,
identifier les fusibles grillés, dépanner les moteurs ou contrôler les
transformateurs. L’AM-535-EUR utilise la détection des valeurs efficaces vraies
(TRMS) pour mesurer avec précision les tensions sur les systèmes affectés par
les harmoniques ; il dispose d’une lampe-torche intégrée pour détecter les
couleurs des fils dans l’obscurité, d’un porte-sonde « troisième main » et assure
la détection de tension sans contact. Sécurité homologuée à CAT III 600 V.

• Mesures : Tension jusqu’à 600 V ac et 600 V dc, courant ac/dc, résistance,
fréquence, capacité, température.

• Fréquence, capacité, rapport cyclique pour les applications de dépannage

• Fonctions spéciales :

- Détection de tension sans contact

- Continuité sonore

- Contrôle de diode

• Affichage LCD rétroéclairé avec graphique à barres analogique

• Événements :

- Maintien des données affichées

- Mémoire MAX/MIN

- Mode du zéro relatif

• Lampe de travail intégrée (lampe-torche)

• Rangement intégré des cordons de test et porte-sonde « troisième main »

• Mode de gamme automatique et manuelle

• Mise en veille automatique

• Indicateur de pile faible

• Bande Velcro pour suspendre le multimètre

• Sécurité : CAT III 600 V

OPÉRATIONS DE MESURE



1. Utiliser la fonction et la gamme appropriées pour les mesures.

2. Pour éviter les chocs électriques éventuels, les blessures ou
l’endommagement du multimètre, débrancher l’alimentation du circuit
et décharger tous les condensateurs à tension élevée avant de mesurer la
résistance et les diodes.

4

3. Branchement des cordons de test :

• Relier le commun (COM) du cordon de test au circuit avant de brancher
le cordon sous tension.

• Après la mesure, retirer le cordon sous tension avant de débrancher du
circuit le commun (COM) du cordon de test

4. Le symbole « OL » est affiché sur l’écran LCD lorsque la mesure est en
dehors de la gamme.

Positions du sélecteur rotatif

Position

commutée

V







Hz Mesure de fréquence
°C °F Mesure de températures
NCV Tension sans contact

μA mA A

Mesure de tension alternative ou continue (utiliser le
bouton SELECT pour basculer entre AC et DC).

Mesure de résistance
Mesure de tension de la jonction PN d’une diode

Contrôle de continuité

Mesure de capacité

Mesure de courants alternatifs ou continus (utiliser le
bouton SELECT pour basculer entre AC et DC).

Fonctions de mesure

Boutons de fonction

Bouton Fonctions de mesure

SELECT

HOLD /

REL

RANGE

MAX/MIN Mémoire de lecture maximum / minimum.

Bascule entre AC ou DC. Appuyer sur le bouton de sélection
jaune pour sélectionner d’autres fonctions de mesure sur le
sélecteur rotatif.

L’écran gèle les lectures affichées / appuyer 2 s pour
activer le rétroéclairage sur l’afficheur LCD.

Mode du zéro relatif
Bascule entre le mode de gamme automatique ou manuel.

Le réglage par défaut est le mode de gamme automatique,
appuyer pour basculer en mode de gamme manuel
(résolutions commutables). Maintenir le bouton enfoncé
2 secondes pour revenir au mode de gamme automatique.

Lampe-torche

5

Appuyer pour activer la fonction une fois au niveau de la fonction du
sélecteur rotatif pertinente.

Mise en veille automatique

Arrêt automatique : au bout de 15 minutes environ.
Lorsque le multimètre est en mode de mise en veille automatique, appuyez
sur un bouton pour revenir en fonctionnement normal.

Mesure de tension alternative et continue

Appuyez sur le bouton SELECT pour sélectionner la fonction des mesures de
courant alternatif ou continu.

Pour éviter les blessures ou l’endommagement du multimètre, ne pas

appliquer de tension supérieure à 600 V ac et 600 V dc.

Mesure de courant alternatif et continu

Appuyez sur le bouton SELECT pour sélectionner la fonction des mesures de
courant alternatif ou continu.

Pour éviter les blessures ou l'endommagement du multimètre :

1. Ne pas tenter de prendre une mesure de courant interne au circuit
lorsque le potentiel en circuit ouvert à la terre dépasse 600 V ac ou
600 V dc.

2. Utiliser la fonction et la gamme appropriées pour les mesures.

3. Ne pas placer la sonde de test en parallèle à un circuit lorsque les cordons
de test sont connectés aux bornes de courant.

4. Relier les cordons de test entre la borne de courant d’entrée 10 A/mA μA
correcte et le circuit avant d’alimenter le circuit testé.

6

5. Pour la gamme de curant de 8-10A, ne mesurez pas le courant pour plus
que 20 minutes. Attendez 10 minutes avant de prendre une autre mesure

6. Pour une plage de courant comprise entre 10 et 20 A, ne mesurez pas le
courant pendant plus de 30 secondes au maximum. Attendez 10 minutes
avant d’effectuer une autre mesure.

7. Après la mesure, couper l’alimentation du circuit avant de débrancher les
cordons de test du circuit.

RL

RL

7

Mesure de résistance

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la résistance.

Remarque : Sur une mesure de résistance supérieure (> 1 M), il faut parfois
attendre quelques secondes pour obtenir une lecture stable.
Indication de dépassement de calibre ou de circuit ouvert : OL

8

Contrôle de continuité

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la continuité.

Contrôle de diode

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la diode.

9

Mesure de capacité

Débrancher l’alimentation du circuit et décharger tous les

condensateurs à tension élevée avant de contrôler la capacité.

Mesure de fréquence

Pour éviter les blessures ou l’endommagement du multimètre, ne pas

appliquer de tension supérieure à 600 V.

10

Mesure de température °C / °F



1. Pour éviter les blessures ou l’endommagement du multimètre, ne pas
appliquer la sonde de température à des pièces conductrices sous tension.

2. Le thermocouple avec capteur de température de type K (nickel-chrome/
nichrome) convient pour les mesures de température inférieures à 230 °C
(446 °F).

Étapes de la mesure :

Étape 1 : Réglez le commutateur rotatif sur la position °C ou °F. L’affichage

indique « OL ».

Étape 2 : Reliez la sonde de température (type K) au multimètre et à la

surface à mesurer.

11

Détection de tension sans contact

1. Pour éviter des blessures physiques ou des dommages sur le multimètre,
ne testez pas sur des fils non isolés.

2. L’avertisseur sonore retentit et l’écran affiche « OL » en cas de détection
d’une tension CA au-dessus de 90 V CA.

3. Ne pas tester les fils sous tensions dangereuses supérieures à 600 V ac.

4. Avant et après les mesures de tensions dangereuses, tester le multimètre
en l’approchant d’une source connue, une prise ou une tension secteur
par exemple, pour vérifier son bon fonctionnement. Voir la figure ci­dessous.

5. En mode NCV, aucune connexion de câble d’essai n’est nécessaire pour les
mesures NCV.

Measuring distance
8mm

L’avertisseur retentit lorsque la tension détectée est ≥ 90 V et que l’avertisseur
est activé. Les distances entre le fil et le multimètre doit être ≤ 8 mm.

 L’indication de tension en mode tension sans contact n’est pas

suffisante pour assurer la sécurité.
Cette fonction ne convient pas pour vérifier l’absence de tension.

12

CARACTÉRISTIQUES

Température ambiante : 23 °C ± 5 °C (73,4 °F ± 9 °F) ; température relative :

≤ 75 %

Précision : ± ( % du résultat + chiffres)

Tension maximum entre la borne et la prise de terre : 600 V ac eff. ou 600 V

 Fusible pour l’entrée mA μA : Fusible rapide F1 0,5 A H 1 000 V, (6.3 x 32) mm
 Fusible pour l’entrée 10 A : Fusible rapide F2 11 A H 1 000 V, (10 x 38) mm

Affichage maximum : 3 999 points numériques ; 3 mises à jour/ seconde
Fréquence : 9 999 points.

Affichage du pointeur analogique : 41 segments, mises à jour 30 fois/s.
Indication de dépassement de calibre : OL
Gamme : Mode automatique et manuel
Altitude : Fonctionnement 2 000 m
Température de fonctionnement : 0 °C à 40 °C (32 °F à 104 °F)
Humidité relative : 0 °C à +30 °C (32 °F à 86 °F) ≤ 75 % ; +30 °C à +40 °C

(86 °F à 104 °F) ≤ 50 %
Température d’entreposage : -10 °C à +50 °C (14 °F à 122 °F)
Compatibilité électromagnétique : Dans un champ RF de 1 V/m = Précision
spécifiée 5 %

Batterie : 1 pile 9 V, 6F22, NEDA1604 ou équivalente
Témoin de pile faible :

Dimensions (H x l x L) : 182 mm x 90 mm x 45 mm (7,2 x 3,5 x 1,8 pouces)
Poids : environ 354 g (0,78 lb) avec la pile installée

1. Mesure de tension continue

Gamme Résolution Précision

400,0 mV 0,1 mV ± (0,8 % + 3 chiffres)

4,000 V 1 mV

± (0,8 % + 1 chiffre)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ± (1,0 % + 3 chiffres)

Impédance d’entrée : Environ 10 M ;
(L’impédance d’entrée est ≤ 3 GΩ sauf la gamme 400 mV dc.)
Protection contre les surcharges : ±600 V

13

2. Mesure de tension alternative

Gamme Résolution Précision

400,0 mV 0,1 mV ± (1,2 % + 3 chiffres)

4,000 V 1 mV

± (1,0 % + 3 chiffres)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ± (1,2 % + 3 chiffres)

Remarque : Gamme manuelle uniquement pour la gamme 400,0 mV.
Impédance d’entrée : Environ 10 MΩ

Réponse en fréquence : 45 Hz à 400 Hz
Protection contre les surcharges : 600 V eff.

3. Mesure de résistance

Gamme Résolution Précision

400,0 Ω 0,1 Ω ± (1,2 % + 2 chiffres)

4,000 kΩ 1 Ω

± (1,0 % + 2 chiffres)40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ ± (1,2 % + 2 chiffres)

40,00 MΩ 10 kΩ ± (1,5 % + 5 chiffres)

Gamme 400 Ω : Valeur mesurée = (valeur d’affichage mesurée – valeur de
court-circuit de la sonde)

Tension en circuit ouvert : Environ 0,5 V
Protection contre les surcharges : 600 V eff.

4. : Circuit actif/inactif  : Contrôle de diode

Gamme Résolution Précision

Tension en circuit ouvert : environ 0,5 V

0,1 Ω



Protection contre les surcharges : 600 V

1 mV

À une résistance > 150 Ω, l’avertisseur ne retentit pas.
À une résistance ≤ 10 Ω, l’avertisseur retentit.

La gamme d’affichage est comprise entre 0 V et 2,0 V.
La tension normale est d’environ 0,5 V à 0,8 V pour la
jonction PN dans du silicium.

14

5. Mesure de capacité

Gamme Résolution Précision

40,00 nF 10 pF ± (3 % + 10 chiffres LSD) en mode REL

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ± (4 % + 5 chiffres)

400,0 μF 100 nF ± (4 % + 5 chiffres)

4 000 μF 1 μF À titre de référence uniquement

Protection contre les surcharges : 600 V

± (3 % + 5 chiffres LSD) en mode REL

6. Mesure de fréquence

Gamme Résolution Précision

10 Hz à 10 MHz 0,01 Hz à 0. 01 MHz ± (0,1 % + 4 chiffres)

Protection contre les surcharges : 600 V eff.

7. Mesure de courant continu

Gamme Résolution Précision

μA

mA

A

400,0 μA 0,1 μA

4 000 μA 1 μA

40,00 mA 10 μA

400,0 mA 0,1 mA

4,000 A 1 mA

[1, 2, 3]

10,00 A

10 mA

± (1,0 % + 2 chiffres)

± (1,2 % + 3 chiffres)

Fonction Protection contre les surcharges Surcharge

mA /μA

Fusible rapide F1 0,5 A, H 1 000 V,

Fusible rapide F2 11 A, H 1 000 V,

A

(6,3 × 32) mm

(10 × 38) mm

N/A

Surcharge de 20 A pendant

30 secondes maximum, 10

minutes d’arrêt minimum

15

[1] 8 à 10 A jusqu’à 20 minutes, 10 minutes d’arrêt minimum.
[2] Surcharge > 10 à 20 A pendant 30 secondes maximum, 10 minutes d’arrêt minimum
[3] > 10 à 20 A pendant 30 secondes précision ±(2,0 % + 3 LSD).

8. Mesure de courant alternatif

Gamme Résolution Précision

μA

mA

400,0μA

[4]

4000μA

[4]

40,00mA

[4]

400,0mA

[4]

4,000A

A

20,00A

[1, 2, 3, 4]

0,1 μA

1 μA

10 μA

0,1 mA

1 mA

10 mA

± (1,2 % + 3 chiffres)

± (1,5 % + 3 chiffres)

[4]

Fonction Protection contre les surcharges Surcharge

mA /μA

10 A

[1] 8 à 10 A jusqu’à 20 minutes, 10 minutes d’arrêt minimum.
[2] Surcharge > 10 à 20 A pendant 30 secondes maximum, 10 minutes d’arrêt minimum
[3] > 10 à 20 A pendant 30 secondes précision ±(4 % + 5 LSD).
[4] Réponse en fréquence : 45 Hz à 400 Hz

Fusible rapide F1 0,5 A, H 1 000 V,

(6,3 × 32) mm

Fusible rapide F2 11 A, H 1 000 V,

(10 × 38) mm

N/A

Surcharge de 20 A pendant

30 secondes maximum, 10

minutes d’arrêt minimum

9. Mesures de température

Gamme Résolution Précision

-40 à 0 °C

> 0 à 100 °C ± (1,2 % +3 chiffres)

0.1°C @ < 400°C
1°C @ ≥ 400°C

> 100 à 1 000 °C ± (2,5 % +2 chiffres)

-40 à 32 °F

> 32 à 212 °F ± (1,8 % +6 chiffres)

0.1°F @ < 752°F
1°F @ ≥ 752°F

> 212 à 1 832 °F ± (2,5 % +4 chiffres)

Protection contre les surcharges : 600 V
Le thermocouple de type K (nickel-chrome/nichrome) doit être utilisé pour les

mesures de température.

16

± (10 % + 4 chiffres)

± (20 % + 6 chiffres)

ENTRETIEN ET RÉPARATION

Si le multimètre ne fonctionne pas, vérifiez les piles, les câbles d’essai, les
autres accessoires et remplacez-les si nécessaire.
Vérifiez bien les éléments suivants :

1. Remplacez le fusible ou la pile si le multimètre ne fonctionne pas.

2. Consultez les consignes d’utilisation pour vérifier les erreurs possibles lors
de l’utilisation.

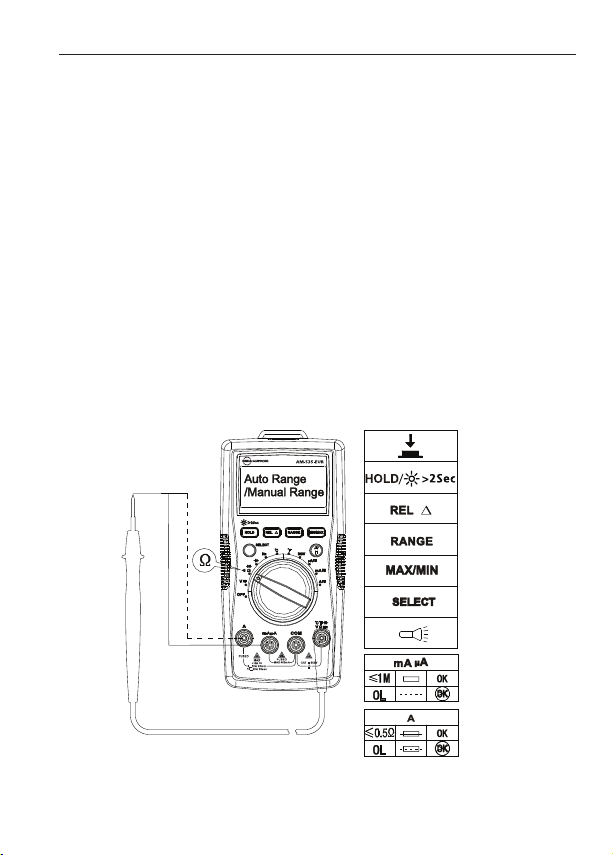

Vérification rapide sur le fusible 0,5 A :

Étape 1 : Réglez le sélecteur rotatif sur la fonction Ω.
Étape 2 : Mettez en court-circuit la borne /V/Ω/Hz et la borne mA/μA.

Lecture de résistance ≤ 1 MΩ : le fusible est en bon état
Lecture de résistance « OL » : le fusible est défectueux. Remplacez le fusible
conformément aux instructions.

Vérification rapide sur le fusible 10 A :

Étape 1 : Réglez le sélecteur rotatif sur la fonction Ω.
Étape 2 : Mettez en court-circuit la borne /V/Ω/Hz et la borne A.

Lecture de résistance ≤ 0,5 Ω : le fusible est en bon état.
Lecture de résistance « OL » : le fusible est défectueux. Remplacez le fusible
conformément aux instructions.

17

À l’exception du changement des piles, la réparation de l’appareil doit être
effectuée en usine dans un centre de service agréé ou par un autre personnel
de réparation qualifié.

La face avant et le boîtier peuvent être nettoyés à l’aide d’une solution légère
à base d’eau et de détergent. Appliquez cette solution avec modération en
utilisant un tissu doux et laissez bien sécher avant l’utilisation. N’utilisez pas de
solvants à base d’essence, de chlore ou d’hydrocarbures aromatiques pour le
nettoyage.

REMPLACEMENT DES FUSIBLES ET DES PILES



AVERTISSEMENT

Pour éviter les blessures ou l’endommagement du multimètre :
Retirer les cordons de test avant d’ouvrir le boîtier.
Utiliser uniquement les fusibles d’intensité, de pouvoir de coupure, de

tension et de vitesse nominales spécifiées.

Procédez comme suit pour remplacer la pile :

1. Débranchez la sonde de test du circuit de mesure.

2. Mettez le multimètre hors tension.

3. Enlevez les vis du compartiment de la pile et séparez le couvercle.

4. Retirez l’ancienne pile et remplacez-la par une (1) pile de 9 volts (6F22)
ou équivalente. Le couvercle de pile fournit un modèle de construction
adapté à la polarité correcte. Installez la pile dans son compartiment.

5. Remettez le capot du compartiment à pile en place et revissez-le.

Batterie : 1 pile 9 V (6F22) ou équivalente

Procédez comme suit pour remplacer les fusibles :

1. Débranchez la sonde de test du circuit de mesure.

2. Mettez le multimètre hors tension.

3. Enlevez les vis du compartiment de la pile et ouvrez-le.

4. Retirez le fusible sauté et remplacez-le par le nouveau fusible spécifié.

5. Remettez le capot du compartiment en place et revissez-le.

18

Calibres de fusibles :

Borne d’entrée mA /μA : Fusible rapide F1 0,5 A H 1 000 V, ( 6.3 x 32) mm
Borne d’entrée 10 A : Fusible rapide F2 11 A H 1 000 V, ( 10 x 38) mm

9V battery

F1

F2

AM-535-EUR

Digitales Multimeter

Bedienungshandbuch

6/2015, 6005740 A
©2015 Amprobe Test Tools.
Alle Rechte vorbehalten. Gedruckt in China.

Deutsch

Beschränkte Gewährleistung und Haftungsbeschränkung

Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab dem
Kaufdatum frei von Material- und Fertigungsdefekten ist, sofern örtliche Gesetze nichts
anderes vorsehen. Diese Gewährleistung erstreckt sich nicht auf Sicherungen, Einwegbatterien
oder Schäden durch Unfälle, Nachlässigkeit, Missbrauch, Änderungen oder abnormale
Betriebsbedingungen bzw. unsachgemäße Handhabung. Händler sind nicht berechtigt,
jegliche Erweiterungen der Garantie im Namen von Amprobe in Aussicht zu stellen. Um
während der Gewährleistungsperiode Serviceleistungen in Anspruch zu nehmen, das Produkt
mit Kaufnachweis an ein autorisiertes Amprobe Service-Center oder an einen Amprobe­Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt „Reparatur“.
DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN RECHTSANSPRUCH AUF
SCHADENERSATZ DAR. ALLE ANDEREN (VERTRAGLICH GEREGELTEN ODER GESETZLICH
VORGESCHRIEBENEN) GEWÄHRLEISTUNGEN, EINSCHLIESSLICH DER GESETZLICHEN
GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG FÜR EINEN BESTIMMTEN
ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SPEZIELLE,
INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER FÜR VERLUSTE, DIE AUF BELIEBIGER URSACHE
ODER RECHTSTHEORIE BERUHEN. Weil einige Staaten oder Länder den Ausschluss oder die
Einschränkung einer implizierten Gewährleistung sowie den Ausschluss von Begleit- oder
Folgeschäden nicht zulassen, ist diese Gewährleistungsbeschränkung möglicherweise für Sie
nicht gültig.

Reparatur

Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder außerhalb
der Garantie eingesendet werden, muss folgendes beigelegt werden: Name des Kunden,
Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte eine kurze Beschreibung
des Problems oder der gewünschten Wartung sowie die Messleitungen dem Messgerät
beilegen. Die Gebühren für außerhalb des Garantiezeitraums durchgeführte Reparaturen oder
für den Ersatz von Instrumenten müssen per Scheck, Zahlungsanweisung oder Kreditkarte
(Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein Auftrag auf
Rechnung an Amprobe formuliert werden.

Garantiereparaturen oder -austausch – alle Länder

Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen angefordert
werden. Innerhalb der Garantiezeit können sämtliche defekten Prüfwerkzeuge zum Austausch
gegen ein gleiches oder gleichartiges Produkt an Ihren Amprobe-Distributor zurückgegeben
werden. In den USA und in Kanada können Geräte zum Austausch oder zur Reparatur auch an
das Amprobe-Servicecenter (Anschrift weiter unten) eingesandt werden.

Reparaturen und Austausch außerhalb der Garantie – USA und Kanada

Für Reparaturen außerhalb des Garantiezeitraums in den Vereinigten Staaten und in
Kanada werden die Geräte an ein Amprobe Service-Center gesendet. Auskunft über die
derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von Amprobe® oder der
Verkaufsstelle.

USA Kanada
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaturen und Austausch außerhalb der Garantie – Europa

Geräte mit abgelaufener Garantie können durch den zuständigen Amprobe -Distributor gegen
eine Gebühr ersetzt werden. Ein Verzeichnis der zuständigen Distributoren ist im Abschnitt
„Where to Buy“ (Verkaufsstellen) auf der Website www.Beha-Amprobe.com zu finden.

Amprobe Europe*
Beha-Amprobe
In den Engematten 14
79286 Glottertal, Deutschland
Tel.: [phone] - 0
www.Beha-Amprobe.com
*(Nur Korrespondenz – keine Reparaturen und kein Umtausch unter dieser Anschrift. Kunden in

Europa wenden sich an den zuständigen Distributor.)

AM-535-EUR Digitales Multimeter

6

1

2

3

4

5

10

9

Lampe

1

LCD-Anzeige

2

Funktionstasten

3

Eingangsanschluss zum Messen von Spannung, Dioden, Kapazität,

7

Widerstand, Kontinuität und Temperatur

COM-Anschluss (Rückleitung) für alle Messungen

8

Eingangsanschluss zum Messen von mA/uA Wechselstrom/Gleichstrom

9

10

Eingangsanschluss zum Messen A Wechselstrom/Gleichstrom bis 10 A

Lampentaste

4

Drehschalter

5

SELECT-Taste

6

7

8

Bildschirmanzeige

6 8 7

9
2
5
3
4

16

1

Das Messgerät wählt den Bereich mit der besten Auflösung aus

1

Gleichstrom

2

Negativer Messwert

3

Wechselstrom

4

Anzeige für schwache Batterie

5

Datenhaltemodus

6

Diodenprüfung

7

Durchgangsprüfung

8

Relativ-Null-Modus

9

10

Berührungslose Spannung

11

Messeinheit für Widerstand

12

Messeinheit für Frequenz

13

Messeinheit für Spannung

14

Messeinheit für Stromstärke

15

Messeinheit für Kapazität

16

Automatische Ausschaltung (APO)

17

Max.-/Min.-Messwertspeicher

18

Messeinheit für Temperatur

19

Analogbalkendiagrammanzeige

10 13 14 1517

18
12
11

19

AM-535-EUR Digitales Multimeter

INHALT

SYMBOLE ...............................................................................................................2

SICHERHEITSINFORMATIONEN .............................................................................2

AUSPACKEN UND ÜBERPRÜFEN ...........................................................................3

MERKMALE ............................................................................................................4

MESSUNGEN DURCHFÜHREN ...............................................................................5

Messen von Wechselspannung und Gleichspannung .....................................6

Messen von Wechselstrom und Gleichstrom ...................................................7

Messen von Widerstand ...................................................................................8

Messen von Kontinuität ...................................................................................9

Messen von Dioden ...........................................................................................9

Messen von Kondensatorkapazität .................................................................10

Messen von Frequenz .......................................................................................10

Messen von Temperatur °C / °F ........................................................................11

Berührungslose Spannungsprüfung ................................................................12

TECHNISCHE DATEN ..............................................................................................13

WARTUNG ..............................................................................................................17

ERSETZEN DER BATTERIE UND SICHERUNG .........................................................18

1

SYMBOLE

Vorsicht! Stromschlaggefahr.



Vorsicht! Siehe Erklärung in diesem Handbuch.



Wechselstrom (AC - Alternating Current).



Gleichstrom (DC - Direct Current).



Das Gerät ist durch Schutzisolierung bzw. verstärkte Isolierung



geschützt.

Erde, Masse.



Akustischer Alarm.

Batterie.

Übereinstimmung mit EU-Vorschriften.



Übereinstimmung mit den relevanten australischen Normen.

Canadian Standards Association (NRTL/C).



Dieses Produkt nicht im unsortierten Kommunalabfall entsorgen.



Ein qualifiziertes Recycling-Unternehmen kontaktieren.

SICHERHEITSINFORMATIONEN

Das Messgerät stimmt überein mit:
IEC/EN 61010-1 3. Ausgabe, UL61010-1 2. Ausgabe und CAN/CSA C22.2

Nr. 61010.1-0.92 gemäß Kategorie III 600 Volt, Verschmutzungsgrad 2
IEC/EN 61010-2-030
IEC/EN 61010-031 für Messleitungen
EMC IEC/EN 61326-1
Messkategorie III (CAT III) für Messungen, die an der Gebäudeinstallation

durchgeführt werden. Zu den Beispielen gehören Reihensteckdosen,
Trennschalter, Verkabelung, einschließlich Kabeln, Sammelschienen,
Anschlusskästen, Schaltern und Steckdosenverteilern in stationären
Installationen, sowie Ausrüstung für industrielle Verwendung und bestimmte
andere Ausrüstung wie stationäre Motoren mit permanenter Verbindung zu
einer stationären Installation.

2

Messkategorie II (CAT II) für Messungen, die an Schaltkreisen mit direkter
Verbindung zur Niederspannungsanlage durchgeführt werden. Zu den
Beispielen gehören Messungen an Haushaltsgeräten, tragbaren Werkzeugen
und ähnlicher Ausrüstung.



Warnung: Vor Gebrauch lesen

• Zur Vermeidung von Stromschlag oder Verletzungen die folgenden
Anweisungen einhalten und das Messgerät nur wie in diesem Handbuch
angegeben verwenden.

• Das Messgerät bzw. die Messleitungen nicht verwenden, wenn es/sie

beschädigt erscheinen oder wenn das Messgerät nicht ordnungsgemäß

funktioniert. Im Zweifelsfall das Messgerät von einer Servicestelle prüfen

lassen.

• Immer die richtige Funktion und den richtigen Bereich für Messungen

verwenden.

• Vor Drehen des Funktionsbereichsauswahlschalters die Prüfsonde vom zu
prüfenden Schaltkreis trennen.

• Die Funktionsfähigkeit des Messgeräts durch Messen einer bekannten

Spannung prüfen.

• Zwischen Prüfsonden bzw. einer beliebigen Prüfsonde und Erde nie eine

Spannung anlegen, die die am Messgerät angegebene Nennspannung
überschreitet.

• Bei Spannungen über 30 V Wechselspannung eff., 42 V Wechselspannung

Spitze bzw. 60 V Gleichspannung vorsichtig vorgehen. Diese Spannungen
stellen eine Stromschlaggefahr dar.

• Vor dem Prüfen von Widerstand den Strom des Stromkreises abschalten
und alle Hochspannungskondensatoren entladen.

• Das Messgerät nicht in Umgebungen mit explosiven Gasen oder Dampf

verwenden.

• Bei der Verwendung der Messleitungen die Finger hinter dem

Fingerschutz halten.

• Vor dem Öffnen der Batteriefachabdeckung bzw. des Messgerätgehäuses

die Messleitungen vom Messgerät trennen.

AUSPACKEN UND ÜBERPRÜFEN

Der Verpackungskarton sollte Folgendes enthalten:
1 AM-535-EUR

1 Paar Messleitungen
1 Temperatursonde
1 Klettband
1 9 V (6F22) Batterie (eingesetzt)
1 Bedienungshandbuch
1 Tragbehälter

Wenn einer dieser Artikel beschädigt ist oder fehlt, die gesamte Lieferung
zwecks Ersatz an die Verkaufsstelle zurücksenden.

3

MERKMALE

Das AM-535-EUR ist das vielseitige Multimeter für Elektriker. Vor dem Anschluss
neuer Geräte, der Durchführung von Reparaturen, der Verlegung neuer Drähte,
der Prüfung elektrischer Verbindungen auf Kontinuität, der Identifizierung
durchgebrannter Sicherungen, der Fehlerbehebung bei Motoren oder der
Überprüfung von Transformatoren auf Vorhandensein von Spannung prüfen
und Spannung messen. Das AM-535-EUR bietet Echt-Effektivwert-Bestimmung
für genaues Messen der Spannung in Systemen, die durch Oberwellen
beeinflusst werden. Das Messgerät verfügt über eine eingebaute Lampe
zur Erkennung von Drahtfarben bei Dunkelheit, eine Sondenhalterung und
berührungslose Spannungserkennung. Sicherheit gemäß CAT III 600 V.

• Messungen: Spannung bis 600 V Wechselspannung und 600 V
Gleichspannung, Wechsel-/Gleichstromstärke, Widerstand, Frequenz,
Kapazität, Temperatur.

• Frequenz, elektrische Kapazität, Tastgrad für

Fehlerbehebungsanwendungen

• Sonderfunktionen:

- Berührungslose Spannungserkennung

- Kontinuität, akustisch

- Diodenprüfung

• Hintergrundbeleuchtete LCD-Anzeige mit Analogbalkendiagramm

• Umstände:

- Datenhaltemodus

- MAX/MIN-Speichermodus

- Relativ-Null-Modus

• Eingebautes Arbeitslicht (Lampe)

• Integriertes Fach zum Verstauen der Messleitungen und der Halterung

• Automatische und manuelle Bereichswahl

• Automatische Ausschaltung (APO)

• Warnung für schwache Batterie

• Klettband zum Aufhängen des Messgeräts

• Sicherheit: CAT III 600 V

MESSUNGEN DURCHFÜHREN



1. Immer die richtige Funktion und den richtigen Bereich für Messungen
verwenden.

2. Zur Vermeidung von Stromschlag, Körperverletzung bzw. Beschädigung
des Messgeräts beim Messen von Widerstand oder Dioden den Strom des
Schaltkreises abschalten und alle Hochspannungskondensatoren entladen.

3. Anschließen der Messleitungen:

• Die gemeinsame Messleitung (COM) vor der
stromführenden Messleitung an den Stromkreis anschließen.

4

• Nach der Messung die stromführende Messleitung vor der
gemeinsamen Messleitung (COM) vom Stromkreis trennen.

4. Das Symbol OL wird auf der LCD angezeigt, wenn die Messung außerhalb
des Messbereichs liegt.

Drehschalterpositionen

Schalterposition Messfunktion

V







Hz Frequenzmessung.
°C °F Temperaturmessung.
NCV Berührungslose Spannung.

μA mA A

Wechsel- oder Gleichspannungsmessung (SELECT-Taste
zum Umschalten auf Wechsel- bzw. Gleichspannung
verwenden).

Widerstandsmessung.
Spannungsmessung von Dioden-PN-Übergang.

Kontinuitätsmessung.

Kapazitätsmessung.

Wechsel- oder Gleichstrommessung (SELECT-Taste zum
Umschalten auf Wechsel- bzw. Gleichstrom verwenden).

Funktionstasten

Taste Messfunktion

SELECT

HOLD /

REL

RANGE

MAX/MIN Max.-/Min.-Messwertspeicher.

Wechselspannung bzw. Gleichspannung umschalten.
Die gelbe SELECT-Taste drücken, um die am Drehschalter
angegebene alternative Messfunktion auszuwählen.

Anzeige hält derzeitigen Messwert fest / 2 Sek. gedrückt
halten, um LCD-Hintergrundbeleuchtung einzuschalten.

Relativ-Null-Modus.
Manuelle oder automatische Bereichswechsel. Die

Standardeinstellung ist automatische Bereichswahl;
drücken, um auf manuelle Bereichswahl umzuschalten
(wählbare Auflösungen). 2 Sekunden gedrückt halten, um
die automatische Bereichswahl wieder zu aktivieren.

Lampe.

drücken, um die Funktion für eine relevante Drehschalterfunktion zu

aktivieren.

5

Automatische Ausschaltung (APO)

Automatische Ausschaltung: ca. 15 Minuten.
Wenn die automatische Ausschaltung des Messgeräts aktiviert ist, eine
beliebige Taste drücken, um zu Normalbetrieb zurückzukehren.

Messen von Wechselspannung und Gleichspannung

Die SELECT-Taste drücken, um die Wechsel- oder Gleichspannungs­Messfunktion auszuwählen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts niemals eine Spannung über 600 V Wechselspannung bzw. 600 V
Gleichspannung anlegen.

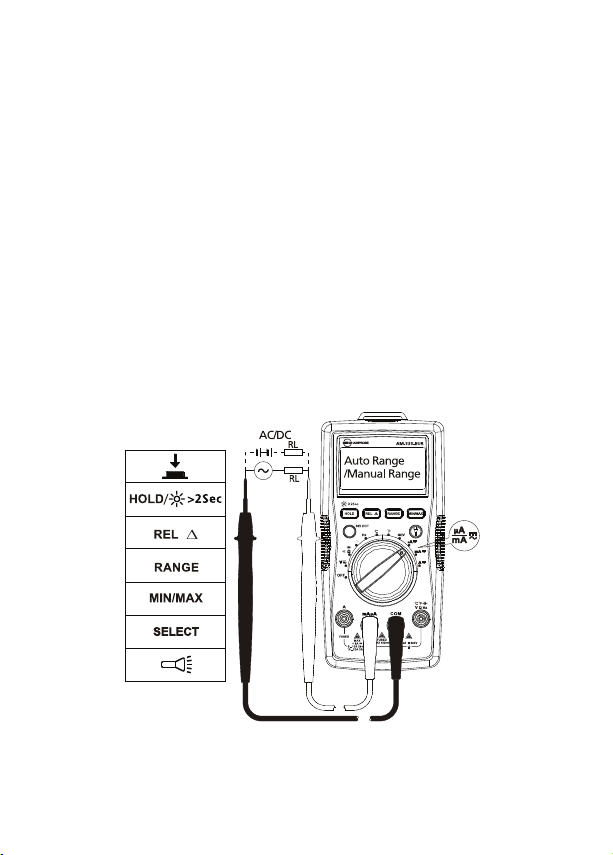

Messen von Wechselstrom und Gleichstrom

Die SELECT-Taste drücken, um eine Wechsel- oder Gleichstrom-Messfunktion
auszuwählen.

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts:

1. Keine Strommessungen in Schaltkreisen durchführen, wenn das
Leerlaufpotential gegenüber Erde 600 V Wechselspannung bzw. 600 V
Gleichspannung übersteigt.

2. Immer in die richtige Funktion und den richtigen Bereich für Messungen
schalten.

3. Die Prüfsonde nicht mit einem Schaltkreis parallel schalten, wenn die
Messleitungen an die Stromanschlüsse angeschlossen sind.

4. Vor dem Einschalten des zu prüfenden Schaltkreises die Messleitungen an
die richtigen A/mA μA-Stromanschlüsse anschließen.

6

5. Strommessungen im Bereich von 8-10A dürfen nicht länger als max. 20
Minuten durchgeführt werden. Warten Sie 10 Minuten bevor Sie weitere
Messungen durchführen.

6. Messen Sie im Stromstärkebereich von >10 bis 20 A nicht länger als 30
Sekunden die Stromstärke. Warten Sie 10 Minuten, bevor Sie eine weitere
Messung durchführen

7. Nach dem Messen zuerst den Strom des Schaltkreises ausschalten und
dann die Messleitungen vom Schaltkreis entfernen.

RL

RL

7

Messen von Widerstand

Vor dem Prüfen von Widerstand den Strom des Schaltkreises

abschalten und alle Hochspannungskondensatoren entladen.

Hinweis: Beim Messen eines höheren Widerstands (> 1 M) kann es ein paar
Sekunden dauern, bis die Funktion einen stabilen Messwert erzeugt.
Anzeige für Bereichsüberschreitung oder offenen Schaltkreis: OL

8

Messen von Kontinuität

Vor dem Prüfen von Kontinuität den Strom des Schaltkreises

abschalten und alle Hochspannungskondensatoren entladen.

Messen von Dioden

Vor dem Prüfen einer Diode den Strom des Stromkreises abschalten

und alle Hochspannungskondensatoren entladen.

9

Messen von Kondensatorkapazität

Vor dem Prüfen von Kapazität den Strom des Stromkreises abschalten

und alle Hochspannungskondensatoren entladen.

Messen von Frequenz

Zur Vermeidung von Körperverletzung bzw. Beschädigung des

Messgeräts, niemals eine Spannung über 600 V anlegen.

10

Messen von Temperatur °C / °F



1. Zur Vermeidung von Körperverletzung oder Beschädigung des Messgeräts
die Temperatursonde nicht an stromführende leitende Teile anlegen.

2. Temperatursensor Thermoelement Typ K (Nickel-Chrom/Nichrosi) eignet
sich für die Temperaturmessung unterhalb von 230 °C.

Messschritte:

Schritt 1: Den Drehschalter in die Position °C oder °F drehen. Die Anzeige

Schritt 2: Die Temperatursonde (Typ K) an das Messgerät anschließen und

zeigt OL an.

an die zu messende Oberfläche anlegen.

11

Berührungslose Spannungsprüfung

1. Prüfen Sie zur Vermeidung von Verletzungen und Beschädigungen des
Messgerätes keine unisolierten Drähte.

2. Der Summer ertönt und der Bildschirm zeigt „OL“, wenn eine
Wechselspannung über 90 V erkannt wird.

3. Keine gefährlichen stromführenden Drähte über 600 V Wechselspannung
prüfen.

4. Vor und nach gefährlichen Spannungsmessungen das Messgerät
durch Annähern der Spitze des Geräts an eine bekannte Quelle, z. B.
Netzspannung oder Steckdose, testen, um korrektes Funktionieren des
Messgeräts zu bestimmen. Siehe Abbildung unten.

5. Im BSP-Modus werden keine Messleitungsverbindungen für die BSP­Messung benötigt.

Measuring distance
8mm

Der Piepser ertönt, wenn die erkannte Spannung ≥90 V ist; der Piepser ist
eingeschaltet. Der Abstand zwischen dem Draht und dem Messgerät sollte
≤8 mm sein.

Die Spannungsanzeige im BSP-Modus reicht nicht zur Gewährleistung

der Sicherheit aus.
Diese Funktion eignet sich nicht zur Prüfung auf Spannungslosigkeit.

12

TECHNISCHE DATEN

Umgebungstemperatur: 23 °C ± 5 °C; relative Temperatur: ≤75 %

Genauigkeit: ± (% Messwert + Stellen)

Maximalspannung zwischen Eingangsanschluss und Erde: 600 V eff.
Wechselspannung oder 600 V Gleichspannung

 Sicherung für mA μA-Eingang: F1-Sicherung, 0,5 A H 1000 V, flinke

Sicherung, (6.3 x 32) mm

 Sicherung für 10 A-Eingang: F2-Sicherung, 11 A H 1000 V, flinke Sicherung,

(10 x 38) mm

Maximalanzeige: Digital 3999 Zählwerte, aktualisiert 3/Sek. Frequenz: 9999
Zählwerte.

Analogzeiger-Anzeige: 41 Segmente, aktualisiert 30 mal pro Sek.
Anzeige für Bereichsüberschreitung: OL
Bereich: Automatisch und manuell
Höhenlage: Betrieb 2000 m
Betriebstemperatur: 0 °C ~ +40 °C

Relative Luftfeuchtigkeit: 0 °C ~ +30 °C, ≤75 %; +30 °C ~ +40 °C, ≤50 %

Lagertemperatur: -10 °C ~ +50 °C

Elektromagnetische Verträglichkeit: In einem HF-Feld von 1 V/m = spezifizierte
Genauigkeit 5 %

Batterie: 9 V, 6F22, NEDA1604 oder gleichwertig
Anzeige für schwache Batterie:

Abmessungen (L x B x H): 182 mm x 90 mm x 45 mm
Gewicht: Ca. 354 g mit eingesetzten Batterien

1. Gleichspannungsmessung

Bereich Auflösung Genauigkeit

400,0 mV 0,1 mV ± (0,8 % + 3 LSD)

4,000 V 1 mV

± (0,8 % + 1 LSD)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ± (1,0 % + 3 LSD)

Eingangsimpedanz: Ca. 10 M;
(Eingangsimpedanz beträgt ≤3 G, ausgenommen 400-mV­Gleichspannungsbereich)
Überlastschutz: ±600 V

13

2. Wechselspannungsmessung

Bereich Auflösung Genauigkeit

400,0 mV 0,1 mV ± (1,2 % + 3 LSD)

4,000 V 1 mV

± (1,0 % + 3 LSD)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ± (1,2 % + 3 LSD)

Hinweis: Manuelle Bereichswahl nur für 400,0-mV-Bereich.
Eingangsimpedanz: Ca. 10 MΩ
Frequenzgang: 45 Hz ~ 400 Hz
Überlastschutz: 600 V eff.

3. Widerstandsmessung

Bereich Auflösung Genauigkeit

400,0 Ω 0,1 Ω ± (1,2 % + 2 LSD)

4,000 kΩ 1 Ω

± (1,0 % + 2 LSD)40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ ± (1,2 % + 2 LSD)

40,00 MΩ 10 kΩ ± (1,5 % + 5 LSD)

400-Ω-Bereich: Gemessener Wert = gemessener Anzeigewert –
kurzschließender Wert von Sonde

Leerlaufspannung: Ca. 0,5 V
Überlastschutz: 600 V eff.

4. : Schaltkreis EIN/AUS : Diodenmessung

Bereich Auflösung Genauigkeit

0,1 Ω



Überlastschutz: 600 V

1 mV

Leerlaufspannung beträgt ca. 0,5 V.
Widerstand > 150 Ω, Piepser ertönt nicht.
Widerstand ≤10 Ω, Piepser ertönt.

Der Anzeigebereich beträgt 0 V bis 2,0 V. Die
Normalspannung beträgt ca. 0,5 bis 0,8 V für
Silizium-PN-Übergang.

14

5. Kapazitätsmessung

Bereich Auflösung Genauigkeit

40,00 nF 10 pF ± (3 % + 10 LSD) unter REL-Status

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ± (4 % + 5 LSD)

400,0 μF 100 nF ± (4 % + 5 LSD)

4000 μF 1 μF Nur zur Referenz

Überlastschutz: 600 V

± (3 % + 5 LSD) unter REL-Status

6. Frequenzmessung

Bereich Auflösung Genauigkeit

10 Hz~10 MHz 0,01 Hz~0,01 MHz ± (0,1 % + 4 LSD)

Überlastschutz: 600 V eff.

7. Gleichstrommessung

Bereich Auflösung Genauigkeit

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A

[1, 2, 3]

10 mA

± (1,0 % + 2 LSD)

± (1,2 % + 3 LSD)

Funktion Überlastungsschutz Überlastung

mA /μA

A

F1-Sicherung, 0,5 A H 1000 V

flink, (6,3 × 32 mm)

F2-Sicherung, 11 A H 1000 V

flink, (10 × 38 mm)

15

/

20 A Überlast über maximal

30 Sekunden, 10 Minuten

minimale Messpause

[1] 8 bis 10 A bis 20 Minuten, 10 Minuten minimale Messpause.
[2] > 10 A bis 20 A Überlast über maximal 30 Sekunden, 10 Minuten minimale Messpause

[3] >10 bis 20 A für 30 Sekunden Genauigkeit ± (2,0 % + 3LSD).

8. Wechselstrommessung

Bereich Auflösung Genauigkeit

μA

mA

400,0μA

[4]

4000μA

[4]

40,00mA

[4]

400,0mA

[4]

4,000A

A

20,00A

[1, 2, 3, 4]

0,1 μA

1 μA

10 μA

0,1 mA

1 mA

10 mA

±(1,2 % + 3 LSD)

±(1,5 % + 3 LSD)

[4]

Funktion Überlastungsschutz Überlastung

mA /μA

10 A

[1] 8 bis 10 A bis 20 Minuten, 10 Minuten minimale Messpause.
[2] > 10 A bis 20 A Überlast über maximal 30 Sekunden, 10 Minuten minimale Messpause

F1-Sicherung, 0,5 A H 1000 V

flink, (6,3 × 32 mm)

F2-Sicherung, 11 A H 1000 V

flink, (10 × 38 mm)

/

20 A Überlast über maximal

30 Sekunden, 10 Minuten

minimale Messpause

[3] >10 bis 20 A für 30 Sekunden Genauigkeit ± (4 % + 5LSD).
[4] Frequenzgang: 45 Hz ~ 400 Hz

9. Temperaturmessung

Bereich Auflösung Genauigkeit

-40 - 0 °C

> 0 - 100 °C ± (1,2 % + 3 LSD)

0.1°C @ < 400°C
1°C @ ≥ 400°C

> 100 - 1000 °C ± (2,5 % + 2 LSD)

-40 - 32 °F

> 32 - 212 °F ± (1,8 % + 6 LSD)

0.1°F @ < 752°F
1°F @ ≥ 752°F

> 212 - 1832 °F ± (2,5 % + 4 LSD)

Überlastschutz: 600 V
Thermoelement Typ K (Nickel-Chrom/nichrosi) muss für Temperaturmessung
verwendet werden.

± (10 % + 4 LSD)

± (20 % + 6 LSD)

16

WARTUNG UND REPARATUR

Falls das Messgerät nicht funktionieren sollte, überprüfen Sie Batterien,
Messleitungen und anderes Zubehör; bei Bedarf austauschen.
Folgendes nachprüfen:

1. Die Sicherung bzw. die Batterien auswechseln, falls das Messgerät nicht
funktioniert.

2. Die Bedienungsanleitungen studieren, um mögliche Fehler bei der
Bedienung zu erkennen.

Schnellprüfung einer 0,5-A-Sicherung:

Schritt 1: Den Drehschalter in die Ω-Funktion drehen.
Schritt 2: Den V/Ω/Hz-Anschluss und den mA/μA-Anschluss kurzschließen.

Widerstandsmesswert ≤ 1 MΩ: die Sicherung ist in Ordnung.
Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den
Anweisungen ersetzen.

Schnellprüfung einer 10-A-Sicherung:

Schritt 1: Den Drehschalter in die Ω-Funktion drehen.
Schritt 2: Den V/Ω/Hz-Anschluss und den A-Anschluss kurzschließen.

Widerstandsmesswert ≤ 0,5 Ω: die Sicherung ist in Ordnung.
Widerstandsmesswert = OL: die Sicherung ist offen. Die Sicherung gemäß den
Anweisungen ersetzen.

17

Außer dem Ersetzen der Batterie sollten Reparaturen am Messgerät
ausschließlich durch werkseitig autorisiertes Servicepersonal oder anderes
Fachpersonal durchgeführt werden.

Die Vorderseite und das Gehäuse können mit einer milden Lösung von
Reinigungsmittel und Wasser gereinigt werden. Die Lösung spärlich mit einem
weichen Tuch auftragen und das Gerät vor Gebrauch vollständig trocknen
lassen. Keine aromatischen Kohlenwasserstoffe, kein Benzin bzw. keine
Chlorlösungsmittel zur Reinigung verwenden.

ERSETZEN DER BATTERIE UND SICHERUNG



WARNUNG

Zur Vermeidung von Stromschlag, Körperverletzung bzw. Beschädigung
des Messgeräts:

Vor Öffnen des Gehäuses die Messleitungen trennen.
NUR Sicherungen verwenden, die den angegebenen Stromstärke-,
Unterbrechungs-, Spannungs- und Geschwindigkeitsnennwerten

entsprechen.

BATTERIE gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.

2. Das Messgerät in die Position OFF (Aus) drehen.

3. Die Schrauben von der Batterieabdeckung entfernen und die
Batterieabdeckung abnehmen.

4. Die Batterie entfernen und durch eine 9-V-Batterie (6F22) oder eine
gleichwertige Batterie ersetzen. Die Batterieabdeckung gibt die korrekte
Polarität an. Die Batterie in die Batterieabdeckung einsetzen.

5. Die Batterieabdeckung wieder anbringen und die Schraube anziehen.

Batterie: 9-V-Batterie (6F22) oder gleichwertig

SICHERUNG gemäß den folgenden Schritten auswechseln:

1. Die Messleitung vom Messschaltkreis trennen.

2. Das Messgerät in die Position OFF (Aus) drehen.

3. Die Schrauben vom Gehäuse entfernen und das Gehäuse öffnen.

4. Die durchgebrannte Sicherung entfernen und durch eine neue ersetzen.

5. Das Gehäuse wieder schließen und die Schraube anziehen.

18

Sicherungsnennwerte:
mA /μA-Eingangsanschluss: F1-Sicherung, 0,5 A H 1000 V, flinke Sicherung,

( 6.3x32) mm
10-A-Eingangsanschluss: F2-Sicherung, 11 A H 1000 V, flinke Sicherung,
( 10x38) mm

9V battery

F1

F2

19

AM-535-EUR

Multimetro digitale

Manuale d’uso

6/2015, 6005740 A
©2015 Amprobe Test Tools.
Tutti i diritti riservati. Stampato in Cina.

Italiano

Garanzia limitata e limitazione di responsabilità

Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un anno
a decorrere dalla data di acquisto se non specificato diversamente dalle leggi locali. Sono
esclusi da questa garanzia i fusibili, le pile monouso e i danni causati da incidenti, negligenza,
uso improprio, alterazione, contaminazione o condizioni anomale di funzionamento o
manipolazione. I rivenditori non sono autorizzati a estendere nessuna garanzia per conto di
Amprobe. Per richiedere un intervento durante il periodo di garanzia, restituire il prodotto,
allegando la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe oppure a
un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione
Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE
E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA
LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI
COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. IL PRODUTTORE NON SARÀ
RESPONSABILE DI DANNI O PERDITE SPECIALI, INDIRETTI O ACCIDENTALI, DERIVANTI DA
QUALSIASI CAUSA O TEORIA. Poiché alcuni stati o Paesi non permettono l’esclusione o la
limitazione di una garanzia implicita o di danni accidentali o indiretti, questa limitazione di
responsabilità potrebbe non riguardare l’acquirente.

Riparazioni

A tutti gli strumenti di misura restituiti per interventi in garanzia non coperti dalla garanzia
oppure per la taratura, devono essere allegate le seguenti informazioni: il proprio nome e
quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto. Allegare anche una
breve descrizione del problema o dell’intervento richiesto e i cavi di misura. Gli importi dovuti
per sostituzioni o riparazioni non coperte dalla garanzia vanno versati tramite assegno,
vaglia bancario, carta di credito con data di scadenza, oppure ordine di acquisto all’ordine di
Amprobe.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi

Leggere la garanzia e controllare la batteria prima di richiedere una riparazione. Durante il
periodo di garanzia, tutti gli strumenti di prova difettosi possono essere restituiti al proprio
distributore Amprobe per essere cambiati con un prodotto uguale o simile. Nella sezione
“Where to Buy” del sito www.Amprobe.com c’è un elenco dei distributori più vicini. Inoltre,
negli USA e in Canada, è possibile inviare i prodotti per le riparazioni in garanzia e la
sostituzione anche presso un centro di assistenza Amprobe (vedere indirizzo in basso).

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada

Se la riparazione non è coperta dalla garanzia negli Stati Uniti e nel Canada, lo strumento
va inviato a un centro di assistenza Amprobe. Rivolgersi alla Amprobe o al rivenditore per
informazioni sui costi delle riparazioni e sostituzioni.

Stati Uniti Canada
Amprobe Amprobe
Everett, WA 98203 Mississauga, ON L4Z 1X9
Tel: 877-AMPROBE (267-7623) Tel: [phone]

Sostituzioni e riparazioni non coperte dalla garanzia – Europa

Gli strumenti acquistati in Europa e non coperti dalla garanzia possono essere sostituiti dal
rivenditore Amprobe® per un importo nominale. Nella sezione “Where to Buy” del sito
www.Beha-Amprobe.com c’è un elenco dei distributori più vicini.

Amprobe Europe*
Beha-Amprobe
In den Engematten 14
79286 Glottertal, Germania
Tel.: [phone] - 0
www.Beha-Amprobe.com
*(Solo per corrispondenza – non rivolgersi a questo indirizzo per riparazioni o sostituzioni. Si

pregano i clienti europei di rivolgersi al proprio rivenditore.)

AM-535-EUR Multimetro digitale

6

1

2

3

4

5

10

9

Torcia

1

Display a cristalli liquidi

2

Pulsanti funzione

3

Terminale d’ingresso per misure di tensione, su diodi, di capacità,

7

resistenza, continuità e temperatura

Terminale COM (ritorno) per tutte le misure

8

Terminale d’ingresso per misure di corrente AC/DC in mA/uA

9

10

Terminale d’ingresso per misure di corrente AC/DC fino a 10 A

Pulsante accensione torcia

4

Selettore rotativo

5

Pulsante SELECT

6

7

8

Elementi delle schermate

6 8 7

9
2
5
3
4

16

1

Il multimetro seleziona la portata a cui corrisponde la

1

risoluzione ottimale

Corrente continua

2

Lettura negativa

3

Corrente alternata

4

Indicatore di bassa carica della pila

5

Tenuta dei dati

6

Misure su diodi

7

Misure di continuità

8

Modalità di zero relativo

9

10

Tensione senza contatto

11

Unità di misura per misure di resistenza

12

Unità di misura per misure di frequenza

13

Unità di misura per misure di tensione

14

Unità di misura per misure di corrente

15

Unità di misura per misure di capacità

16

Spegnimento automatico

17

Memoria di lettura del valore massimo / minimo

18

Unità di misura della temperatura

19

Diagramma a barre analogico

10 13 14 1517

18
12
11

19

AM-535-EUR Multimetro digitale

INDICE

SIMBOLI .................................................................................................................2

INFORMAZIONI SULLA SICUREZZA ......................................................................2

DISIMBALLAGGIO E ISPEZIONE ............................................................................3

CARATTERISTICHE .................................................................................................4

ESECUZIONE DELLE MISURE .................................................................................5

Misure di tensione in corrente alternata e continua ......................................6

Misure di corrente alternata e continua .........................................................7

Misure di resistenza ..........................................................................................8

Misure di continuità ..........................................................................................9

Misure su diodi ..................................................................................................9

Misure di capacità .............................................................................................10

Misure di frequenza ..........................................................................................10

Misure di temperatura °C / °F ...........................................................................11

Rilevazione di tensioni senza contatto ............................................................12

DATI TECNICI ..........................................................................................................13

MANUTENZIONE ...................................................................................................17

SOSTITUZIONE DELLA PILA E DEI FUSIBILI ...........................................................18

1

SIMBOLI

Attenzione. Rischio di folgorazione



Attenzione. Vedere la spiegazione nel manuale



Corrente alternata (AC)



Corrente continua (DC)



L’apparecchio è protetto da isolamento doppio o rinforzato



Terra (massa)



Segnalazione acustica

Batteria

Conforme alle direttive della Comunità Europea



Conforme alle norme australiane di pertinenza

Canadian Standards Association (NRTL/C)



Non smaltire questo prodotto assieme ad altri rifiuti solidi non
differenziati.



Rivolgersi a una ditta di riciclaggio qualificata.

INFORMAZIONI SULLA SICUREZZA

Il multimetro è conforme alle seguenti norme:
IEC/EN 61010-1 3rd Edition, UL61010-1 2nd Ed. e CAN/CSA C22.2

N. 61010.1-0.92, Categoria III 600 volt, livello di inquinamento 2
IEC/EN 61010-2-030
IEC/EN 61010-031 per i cavi di misura
EMC IEC/EN 61326-1

La Categoria III (CAT III) si riferisce a misure eseguite su impianti di edifici.
Esempi di tali dispositivi: schede di distribuzione, interruttori automatici, cavi,
barre di distribuzione, cassette di giunzione, commutatori, prese di corrente
in impianti fissi, apparecchi per usi industriali e alcuni altri apparecchi, ad
esempio motori stazionari con connessione permanente all’impianto fisso.

La Categoria II (CAT II) si riferisce a misure eseguite su circuiti collegati
direttamente all’impianto a bassa tensione. Esempi di tali apparecchi:
elettrodomestici, strumenti portatili e apparecchi analoghi.

2



Avvertenza. Leggere prima dell’uso.

• Per prevenire il rischio di folgorazione o lesioni personali, seguire queste

istruzioni e usare il multimetro solo come specificato nel presente
manuale.

• Non usare il multimetro o i cavi di misura se sembrano danneggiati o se il

multimetro non funziona correttamente. In caso di dubbi, fare controllare
il multimetro dal servizio di assistenza.

• Usare sempre la funzione e la portata appropriate alla misura da

eseguire.

• Prima di girare il selettore di funzione/portata, scollegare i cavi di misura

dal circuito in prova.

• Verificare il funzionamento del multimetro misurando una tensione nota.

• Non applicare una tensione maggiore di quella nominale, riportata sul

multimetro, tra i terminali dello strumento o tra un qualsiasi terminale e
la terra.

• Usare il multimetro con cautela per tensioni maggiori di 30 V AC
(valore efficace), 42 V AC di picco o 60 V DC. Questi livelli di tensione

comportano il rischio di folgorazione.

• Prima di eseguire una misura di resistenza, scollegare l’alimentazione dal

circuito e scaricare tutti i condensatori ad alta tensione.

• Non utilizzare il multimetro in presenza di vapore o gas esplosivi.

• Quando si usano i cavi di misura, tenere le dita dietro le apposite

protezioni.

• Rimuovere i cavi di misura dal multimetro prima di aprire l’involucro del

multimetro o il coperchio dello scomparto delle pile.

DISIMBALLAGGIO E ISPEZIONE

La confezione deve contenere:
1 AM-535-EUR
1 Coppia di cavi di misura
1 Sonda di temperatura
1 Striscia in Velcro
1 Pila da 9 V (6F22) (installata)
1 Manuale dell’utente
1 Custodia da trasporto

Se uno di questi articoli è danneggiato o manca, restituire l’intera confezione
al punto di acquisto perché venga sostituita.

3

CARATTERISTICHE

Il modello AM-535-EUR è un multimetro completo ideale per elettricisti,
permettendo di verificare la presenza di tensioni e misurarle allo scopo
di collegare apparecchiature o eseguire riparazioni, posa di cavi, verifiche
della continuità di connessioni, identificazione di fusibili bruciati, soluzione
dei problemi di motori o verifiche di trasformatori. È a vero valore efficace
e quindi misura con precisione la tensione di impianti in cui sono presenti
armoniche, ed è dotato di una torcia elettrica incorporata per la rilevazione
dei colori dei cavi quando l’illuminazione è scarsa, un supporto a scomparsa
della sonda e un circuito di rilevazione di tensioni senza contatto. Ha
conseguito le classificazioni di sicurezza CAT III 600 V.

• Misure di tensione fino a 600 V AC e 600 V DC, corrente alternata e

continua, resistenza, frequenza, capacità e temperatura.

• Misure di frequenza, capacità e duty cycle per operazioni di ricerca guasti

• Funzioni speciali:

- Rivelazione di tensioni senza contatto

- Misure di continuità con segnale acustico

- Misure su diodi

• Display a cristalli liquidi retroilluminato e con diagramma a barre analogico

• Eventi:

- Tenuta dei dati

- Memoria MAX / MIN

- Modalità di zero relativo

• Luce di lavoro (torcia) incorporata

• Scomparto per riporre i cavi di misura e supporto a comparsa

• Selezione automatica e manuale della portata

• Spegnimento automatico

• Avviso di bassa carica della pila

• Striscia in Velcro per appendere il multimetro

• Sicurezza: CAT III 600 V

4

ESECUZIONE DELLE MISURE



1. Usare la funzione e la portata appropriate alla misura da eseguire.

2. Per prevenire il rischio di folgorazione, lesioni personali o danni al

multimetro, prima di eseguire una misura di resistenza o su un diodo,
scollegare l’alimentazione dal circuito e scaricare tutti i condensatori ad
alta tensione.

3. Collegare i cavi di misura:

• Collegare il cavo di misura comune (COM) al circuito prima di collegare

il cavo sotto tensione

• Dopo la misura, rimuovere dal circuito il cavo sotto tensione prima di

rimuovere il cavo comune (COM)

4. Sul display compare il simbolo “OL” quando il valore da misurare è fuori

portata.

Posizioni del selettore rotativo

Posizione del

selettore

V







Hz Misure di frequenza

°C oppure °F Misure di temperatura

NCV Tensione senza contatto

μA mA A

Misure di tensione AC o DC (usare il pulsante SELECT per
selezionare alternativamente AC o DC).

Misure di resistenza
Misure di tensione sulla giunzione di diodi PN

Misure di continuità

Misure di capacità

Misure di corrente AC o DC (usare il pulsante SELECT per
selezionare alternativamente AC o DC).

Funzione di misura

Pulsanti funzione

Pulsante Funzione di misura

SELECT

Per selezionare AC o DC. Premere il pulsante giallo SELECT
per selezionare le funzioni di misura alternative sul selettore
rotativo.

5

HOLD /

REL

RANGE

MAX/MIN Memoria di lettura del valore massimo / minimo.

Premere per abilitare la funzione quando il selettore è nella posizione
corrispondente.

Ferma la lettura sul display / tenerlo premuto per due
secondi per attivare la retroilluminazione.

Modalità di zero relativo
Selezione manuale o automatica della portata.

L’impostazione predefinita è la selezione automatica,
premere il pulsante per passare alla modalità di selezione
manuale (risoluzioni selezionabili). Tenere premuto il
pulsante per due secondi per ritornare alla modalità di
selezione automatica della portata.

Torcia

Spegnimento automatico

Il multimetro si spegne automaticamente dopo circa 15 minuti.
Quando il multimetro è nella modalità di spegnimento automatico, premere
un pulsante qualsiasi per riprendere il normale funzionamento.

Misure di tensione in corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC/DC.

Per prevenire infortuni e/o danni al multimetro, non applicare

tensioni maggiori di 600 V AC o 600 V DC.

6

Misure di corrente alternata e continua

Premere il pulsante SELECT per selezionare la funzione misure di tensione AC
o DC.

Per prevenire infortuni e/o danni al multimetro:

1. Non tentare di eseguire una misura di corrente in un circuito quando

la differenza di potenziale a circuito aperto rispetto alla massa di terra
supera 600 V AC o 600 V DC.

2. Selezionare la funzione e la portata appropriate alla misura da eseguire.

3. Non collegare i cavi di misura in parallelo a un circuito quando sono

collegati ai terminali per misure di corrente.

4. Collegare i cavi di misura al corretto terminale di corrente A/mA μA e al

circuito in prova prima di alimentare il circuito stesso.

5. Per la gamma di corrente da 8-10 A, non misurare la corrente per oltre

20 minuti. Attendere 10 minuti prima di effettuare un’altra misurazione

6. Per gamme di corrente superiori a >10-20A, non misurare la corrente

per più di 30 secondi al massimo. Attendere 10 minuti prima di prendere
un’altra misrazione

7. Dopo la misura, disinserire dall’alimentazione il circuito in prova prima di

scollegare da esso i cavi di misura.

7

RL

RL

Misure di resistenza

Prima di eseguire una misura di resistenza, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

Nota: quando si misurano resistenze elevate (> 1 M), possono trascorrere
alcuni secondi prima che la lettura si stabilizzi.
Indicazione di fuori portata o circuito aperto: OL

8

Misure di continuità

Prima di eseguire una misura di continuità, scollegare

l’alimentazione dal circuito e scaricare tutti i condensatori ad alta tensione.

Misure su diodi

Prima di eseguire una misura su un diodo, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

9

Misure di capacità

Prima di eseguire una misura di capacità, scollegare l’alimentazione

dal circuito e scaricare tutti i condensatori ad alta tensione.

Misure di frequenza

Per prevenire infortuni e/o danni al multimetro, non applicare

tensioni maggiori di 600 V.

10

Misure di temperatura °C / °F



1. Per prevenire infortuni e/o danni al multimetro, non applicare la sonda di
tensione a nessuna parte conduttiva sotto tensione.

2. La termocoppia con sensore di temperatura tipo K (nichel-cromo) è
adatta per misure di temperatura sotto i 230 °C (446 °F).

Procedura di misura

1. Girare il selettore nella posizione °C o °F. Sul display compare “OL”.

2. Collegare la sonda di temperatura (tipo K) al multimetro e alla

superficie di cui misurare la temperatura.

11

Rilevazione di tensioni senza contatto

1. Non eseguire test su cavi non isolati per evitare lesioni personali o danni
all’unità.

2. Quando è rilevata una tensione superiore a 90V AC, sarà emesso un
segnale acustico ed il display visualizzerà “OL”.

3. Non usare lo strumento su cavi sotto tensione, se questa è maggiore di
600 V AC.

4. Prima e dopo misure di alte tensioni, provare il multimetro avvicinandolo
a una sorgente nota, come una tensione di linea o una presa di corrente,
per determinare se funziona correttamente. Vedere la figura seguente.

5. In modalità NCV non è necessario il collegamento di alcun puntale per la
miusrazione NCV.

Measuring distance
8mm

Quando la tensione rilevata è ≥ 90 V, viene emesso un segnale acustico. La
distanza tra il cavo e il multimetro deve essere ≤ 8 mm.

L’indicazione di tensione in modalità NCV non è sufficiente a garantire

la sicurezza.
Questa funzione non è adatta per verificare l’assenza di tensione.

12

DATI TECNICI

Temperatura ambiente: 73,4 °F ± 9 °F (23 °C ± 5 °C); umidità relativa: ≤ 75%
Precisione: ±(% della lettura + cifre)

Tensione massima tra il terminale di ingresso e la massa di terra: 600 V AC

(valore efficace) o 600 V DC

 Fusibile per l’ingresso mA μA: fusibile F1, 0,5 A a 1000 V, a intervento

rapido, (6.3x32 mm)

 Fusibile per l’ingresso 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido,

(10x38 mm)
Massimo valore sul display: 3999 conteggi, 3 aggiornamenti al secondo.

Frequenza: 9999 conteggi.

Diagramma a barre analogico: 41 segmenti, 30 aggiornamenti al secondo.
Indicazione di fuori portata: OL
Portata: selezione automatica o manuale.
Altitudine: funzionamento ≤ 2000 m.
Temperatura di funzionamento: da 0 a +40 °C

Umidità relativa: da 0 a +30 °C: ≤ 75%; da +30 a +40 °C: ≤ 50%

Temperatura di immagazzinaggio: da -10 a +50 °C

Compatibilità elettromagnetica: In un campo a radiofrequenza di intensità pari
a 1 V/m = Precisione specificata ±5%

Pila: 9 V, 6F22, NEDA1604 o equivalente
Indicazione di pila scarica:
Dimensioni (P x L x A): 182 mm x 90 mm x 45 mm
Peso: circa 354 g con la pila installata.

1. Misure di tensione in corrente continua

Portata Risoluzione Precisione

400,0 mV 0,1 mV ±(0,8%+3 cif. meno sig.)

4,000 V 1 mV

±(0,8%+1 cif. meno sig.)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ±(1,0%+3 cif. meno sig.)

Impedenza d’ingresso: circa 10 M;
(l’impedenza d’ingresso è ≤ 3 GΩ eccetto alla portata di 400 mV DC)
Protezione dai sovraccarichi: ±600V

13

2. Misure di tensione in corrente alternata

Portata Risoluzione Precisione

400,0 mV 0,1 mV ±(1,2%+3 cif. meno sig.)

4,000 V 1 mV

±(1,0%+3 cif. meno sig.)40,00 V 10 mV

400,0 V 100 mV

600 V 1 V ±(1,2%+3 cif. meno sig.)

Nota: selezione manuale della portata solo per la portata di 400,0 mV.
Impedenza d’ingresso: circa 10 MΩ

Risposta in frequenza: 45 Hz ~ 400 Hz
Protezione dai sovraccarichi: 600 V rms

3. Misure di resistenza

Portata Risoluzione Precisione

400,0 Ω 0,1 Ω ±(1,2%+2 cif. meno sig.)

4,000 kΩ 1 Ω

±(1,0%+2 cif. meno sig.)40,00 kΩ 10 Ω

400,0 kΩ 100 Ω

4,000 MΩ 1 kΩ ±(1,2%+2 cif. meno sig.)

40,00 MΩ 10 kΩ ±(1,5%+5 cif. meno sig.)

Portata di 400 Ω: Valore misurato = (Valore sul display – Valore di
cortocircuito della sonda)

Tensione di circuito aperto: circa 0,5 V
Protezione dai sovraccarichi: 600 V rms

4. : Circuito chiuso/aperto : Misure su diodi

Portata Risoluzione Precisione

La tensione di circuito aperto è pari a circa 0,5 V.

0,1 Ω



Protezione dai sovraccarichi: 600 V

1 mV

Se la resistenza è > 150 Ω non viene emesso il segnale
acustico.
Se la resistenza è ≤ 10 Ω viene emesso il segnale acustico.

La tensione visualizzata va da 0 a 2,0 V. La tensione
normale è pari a circa 0,5 - 0,8 V per una giunzione PN
al silicio.

14

5. Misure di capacità

Portata Risoluzione Precisione

40,00 nF 10 pF

400,0 nF 100 pF

4,000 μF 1 nF

40,00 μF 10 nF ±(4%+5 cif. meno sig.)

400,0 μF 100 nF ±(4%+5 cif. meno sig.)

4000 μF 1 μF Solo per riferimento

Protezione dai sovraccarichi: 600 V

±(3%+10 cif. meno sig.) nello

stato REL

±(3%+5 cif. meno sig.) nello

stato REL

6. Misure di frequenza

Portata Risoluzione Precisione

10 Hz~10 MHz 0,01 Hz~0,01 MHz ±(0,1%+4 cif. meno sig.)

Protezione dai sovraccarichi: 600 V rms

7. Misure di corrente continua

Portata Risoluzione Precisione

400,0 μA 0,1 μA

μA

4000 μA 1 μA

40,00 mA 10 μA

mA

400,0 mA 0,1 mA

4,000 A 1 mA

A

10,00 A

[1, 2, 3]

10 mA

±(1,0%+2 cif. meno sig.)

±(1,2%+3 cif. meno sig.)

Funzione Protezione da sovraccarico Sovraccarico

mA /μA

A

Fusibile F1, fusibile istantaneo

0,5A H 1000V (6,3 x 32) mm

Fusibile F2, fusibile istantaneo

11A H 1000V (10 x 38) mm

15

N/A

Sovraccarico di 20 A per

30 secondi al massimo, 10

minuti spento al minimo

[1] Da 8 a 10 A fino a 20 minuti, 10 minuti spento al minimo.
[2] Da >10 a 20 A di sovraccarico per 30 secondi al massimo, 10 minuti spento al minimo

[3] >10 a 20 A per 30 secondi, precisione ±(2.0%+3LSD).

8. Misure di corrente alternata

Portata Risoluzione Precisione

μA

mA

400,0μA

[4]

4000μA

[4]

40,00mA

[4]

400,0mA

[4]

A

4,000A

20,00A

[1, 2, 3, 4]

0,1 μA

1 μA

10 μA

0,1 mA

1 mA

10 mA

±(1,2%+3 cif. meno sig.)

±(1,5%+3 cif. meno sig.)

[4]

Funzione Protezione da sovraccarico Sovraccarico

mA /μA

10 A

[1] Da 8 a 10 A fino a 20 minuti, 10 minuti spento al minimo.
[2] Da >10 a 20 A di sovraccarico per 30 secondi al massimo, 10 minuti spento al minimo
[3] >10 a 20 A per 30 secondi, precisione ±(4%+5LSD).
Risposta in frequenza: 45 Hz ~ 400 Hz

Fusibile F1, fusibile istantaneo

0,5A H 1000V (6,3 x 32) mm

Fusibile F2, fusibile istantaneo

11A H 1000V (10 x 38) mm

N/A

Sovraccarico di 20 A per

30 secondi al massimo, 10

minuti spento al minimo

9. Misure di temperatura

Portata Risoluzione Precisione

-40 – 0 °C

> 0 – 100 °C ±(1,2%+3 cif. meno sig.)

0.1°C @ < 400°C
1°C @ ≥ 400°C

> 100 – 1000 °C ±(2,5%+2 cif. meno sig.)

-40 – 32 °F

> 32 – 212 °F ±(1,8%+6 cif. meno sig.)

0.1°F @ < 752°F
1°F @ ≥ 752°F

> 212 – 1832 °F ±(2,5%+4 cif. meno sig.)

Protezione dai sovraccarichi: 600 V
Per misure di temperatura è necessario usare la termocoppia con sensore di
temperatura tipo K (nichel-cromo).

±(10%+4 cif. meno sig.)

±(20%+6 cif. meno sig.)

16

MANUTENZIONE E RIPARAZIONI

Se lo strumento non funziona, controllare la batteria, i puntali, altri accessori,
ed eseguire la sostituzione se necessario.
Rieseguire queste verifiche:

1. Sostituire i fusibili o la pila se il multimetro non funziona.

2. Rileggere le istruzioni per l’uso, per accertarsi di non avere compiuto
operazioni sbagliate.

Verifica rapida sul fusibile da 0,5 A:

1. Girare il selettore sulla funzione Ω.

2. Mettere in cortocircuito tra di loro i terminali /V/Ω/Hz e mA/μA.

Lettura della resistenza ≤ 1 MΩ: il fusibile è integro.
Lettura della resistenza “OL”: il fusibile è aperto. Sostituirlo come specificato.

Verifica rapida sul fusibile da 10 A:

1. Girare il selettore sulla funzione Ω.

2. Mettere in cortocircuito tra di loro i terminali /V/Ω/Hz e A.

Lettura della resistenza ≤ 0,5 Ω: il fusibile è integro.
Lettura della resistenza “OL”: il fusibile è aperto. Sostituirlo come specificato.

17

Fatta eccezione per la sostituzione della pila, qualsiasi operazione di
manutenzione o riparazione dello strumento deve essere eseguita
esclusivamente presso un centro di assistenza autorizzato dalla fabbrica o da
altro personale di manutenzione qualificato.

Il pannello anteriore e l’involucro possono essere puliti con una soluzione di
acqua e detergente neutro. Applicare in quantità moderata con un panno
morbido e lasciare asciugare completamente prima dell’uso. Non utilizzare
idrocarburi aromatici, benzina o solventi clorurati per la pulizia.

SOSTITUZIONE DELLA PILA E DEI FUSIBILI



AVVERTENZA

Per prevenire il rischio di folgorazione, lesioni personali o danni al
multimetro:
Scollegare i cavi di misura prima di aprire l’involucro.
Usare SOLO fusibili con portata, potere di interruzione, tensione e

velocità di intervento specificati.

Per sostituire LA PILA procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.

2. Portare il selettore nella posizione OFF.

3. Togliere le viti che fissano il coperchio dello scomparto della pila e aprire
il coperchio.

4. Rimuovere la pila e sostituirla con una pila da 9 V (6F22) o equivalente.
Il coperchio dello scomparto della pila è costruito in modo che la pila
debba essere inserita con la giusta polarità. Inserire la pila nel coperchio.

5. Riposizionare il coperchio e serrare la vite.

Alimentazione: pila da 9 V (6F22) o equivalente

Per sostituire I FUSIBILI procedere come segue:

1. Scollegare i cavi di misura dal circuito in prova.

2. Portare il selettore nella posizione OFF.

3. Aprire l’involucro dopo averne tolte le viti di fissaggio.

4. Rimuovere il fusibile apertosi e sostituirlo con uno nuovo rispondente
alle specifiche.

5. Riposizionare l’involucro e serrare le viti.

18

Portate dei fusibili

Terminale d’ingresso mA /μA: fusibile F1, 0,5 A a 1000 V, a intervento rapido,
( 6.3x32 mm)
Terminale d’ingresso da 10 A: fusibile F2, 11 A a 1000 V, a intervento rapido,
( 10x38 mm)

9V battery

F1

F2

19

AM-535-EUR

Multímetro digital

Manual de uso

6/2015, 6005740 A
©2015 Amprobe Test Tools.
Reservados todos los derechos. Impreso en China.

Español

Garantía limitada y limitación de responsabilidades

Su producto de Amprobe está garantizado contra defectos de material y mano de obra durante
1 año a partir de la fecha de compra, salvo que la legislación de su país estipule lo contrario.
Esta garantía no cubre fusibles, baterías desechables, ni daños derivados de accidentes,
negligencia, uso indebido, alteración, contaminación o condiciones anormales de uso o
manipulación. Los revendedores no tienen autorización para ampliar ninguna otra garantía
en nombre de Amprobe. Para obtener servicio durante el período de garantía, devuelva el
producto acompañado del comprobante de compra a un centro de servicio de Amprobe
autorizado o a un concesionario o distribuidor de Amprobe. Consulte el apartado Reparación
para obtener información más detallada. ESTA GARANTÍA CONSTITUYE SU ÚNICO RECURSO.
TODAS LAS DEMÁS GARANTÍAS, TANTO EXPRESAS COMO IMPLÍCITAS O ESTATUTARIAS,
INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE IDONEIDAD PARA UN PROPÓSITO DETERMINADO
O DE COMERCIABILIDAD, QUEDAN POR LA PRESENTE DENEGADAS. EL FABRICANTE NO
SERÁ RESPONSABLE DE LOS DAÑOS O PÉRDIDAS ESPECIALES, INDIRECTOS, CONTINGENTES O
RESULTANTES, QUE SE DERIVEN DE CUALQUIER CAUSA O TEORÍA. Debido a que determinados
estados o países no permiten la exclusión o limitación de una garantía implícita o de los daños
contingentes o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación

Todas las herramientas de prueba que se devuelvan para su reparación, cubierta o no por
garantía, o para su calibración, deben ir acompañadas de lo siguiente: su nombre, el nombre de
su empresa, el domicilio, el número de teléfono y el comprobante de compra. Además, incluya
una breve descripción del problema o del servicio solicitado y adjunte los conductores de prueba
del medidor. La reparación fuera de garantía o los cargos de sustitución deben remitirse en la
forma de cheque, giro postal, tarjeta de crédito con fecha de vencimiento u orden de compra
pagadera a Amprobe.

Reparaciones y sustituciones cubiertas por la garantía – Todos los países

Sírvase leer la declaración de garantía y compruebe las baterías antes de solicitar la reparación.
Durante el período de garantía, puede devolver cualquier herramienta de comprobación
defectuosa al distribuidor de Amprobe para que se la cambien por otra nueva o similar. Consulte
el apartado “Where to buy” en www.Amprobe.com para ver una lista de distribuidores locales.
Además, en Estados Unidos y Canadá, las unidades de reparación y sustitución cubiertas por
la garantía también se pueden enviar al Centro de servicio técnico de Amprobe (consulte la
dirección a continuación).

Reparaciones y sustituciones no cubiertas por la garantía – Estados Unidos y Canadá

Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben enviarse a un
Centro de servicio de Amprobe. Llame a Amprobe o pregunte en su punto de compra para
conocer las tarifas actuales de reparación y sustitución de productos.

Estados Unidos Canadá
Amprobe Amprobe
Everett, WA 98203 Mississauga, Ontario L4Z 1X9
Tel.: 877-AMPROBE (267-7623) Tel.: [phone]

Reparaciones y sustituciones no cubiertas por la garantía – Europa

El distribuidor de Amprobe puede sustituir las unidades vendidas en Europa no cubiertas por la
garantía por un coste nominal. Consulte el apartado “Where to buy” en www.Beha-Amprobe.
com para ver una lista de distribuidores locales.

Amprobe Europe*
Beha-Amprobe
In den Engematten 14
79286 Glottertal, Alemania
Tel.: [phone] - 0
www.Beha-Amprobe.com
*(Correspondencia solamente. En esta dirección no se proporcionan reparaciones ni sustituciones

de productos. Los clientes europeos deben ponerse en contacto con su distribuidor).
