Amprobe ACD-15-PRO-TRMS User manual

User Manual

• Mode d’emploi

• Bedienungshandbuch

• Manual d’Uso

• Manual de uso

• Användarhandbok

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Users Manual

©2007 Amprobe Test Tools.

Users Manual

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Limited Warranty and Limitation of Liability
Your Amprobe product will be free from defects in material and workmanship for 1

year from the date of purchase. This warranty does not cover fuses, disposable batteries
or damage from accident, neglect, misuse, alteration, contamination, or abnormal
conditions of operation or handling. Resellers are not authorized to extend any other
warranty on Amprobe’s behalf. To obtain service during the warranty period, return the
product with proof of purchase to an authorized Amprobe Test Tools Service Center or
to an Amprobe dealer or distributor. See Repair Section for details. THIS WARRANTY
IS YOUR ONLY REMEDY. ALL OTHER WARRANTIES - WHETHER EXPRESS, IMPLIED
OR STAUTORY - INCLUDING IMPLIED WARRANTIES OF FITNESS FOR A PARTICULAR
PURPOSE OR MERCHANTABILITY, ARE HEREBY DISCLAIMED. MANUFACTURER
SHALL NOT BE LIABLE FOR ANY SPECIAL, INDIRECT, INCIDENTAL OR CONSEQUENTIAL
DAMAGES OR LOSSES, ARISING FROM ANY CAUSE OR THEORY. Since some states or
countries do not allow the exclusion or limitation of an implied warranty or of incidental
or consequential damages, this limitation of liability may not apply to you.

Repair
All test tools returned for warranty or non-warranty repair or for calibration should

be accompanied by the following: your name, company’s name, address, telephone
number, and proof of purchase. Additionally, please include a brief description of
the problem or the service requested and include the test leads with the meter. Non­warranty repair or replacement charges should be remitted in the form of a check, a
money order, credit card with expiration date, or a purchase order made payable to
Amprobe® Test Tools.

In-Warranty Repairs and Replacement – All Countries
Please read the warranty statement and check your battery before requesting

repair. During the warranty period any defective test tool can be returned to your

distributors near you. Additionally, in the United States and Canada In-Warranty
repair and replacement units can also be sent to a Amprobe® Test Tools Service
Center (see address below).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Non-Warranty Repairs and Replacement – US and Canada
Non-warranty repairs in the United States and Canada should be sent to a

Amprobe® Test Tools Service Center. Call Amprobe® Test Tools or inquire at your
point of purchase for current repair and replacement rates.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1

ACD-15 Pro & ACD-15 TRMS Pro

Clamp-on Multimeter Series

Contents

SAFETY ..................................................................................................................2

TERMS IN THIS MANUAL .................................................................................2

INTERNATIONAL ELECTRICAL SYMBOLS ...............................................................3

CE Directives .......................................................................................................3

PRODUCT DESCRIPTION ..................................................................................4

OPERATION ..........................................................................................................5

Hi-Z DCV, ACV & Line-Level Hz functions ...................................................6

AutoTectTM mode ...............................................................................................7

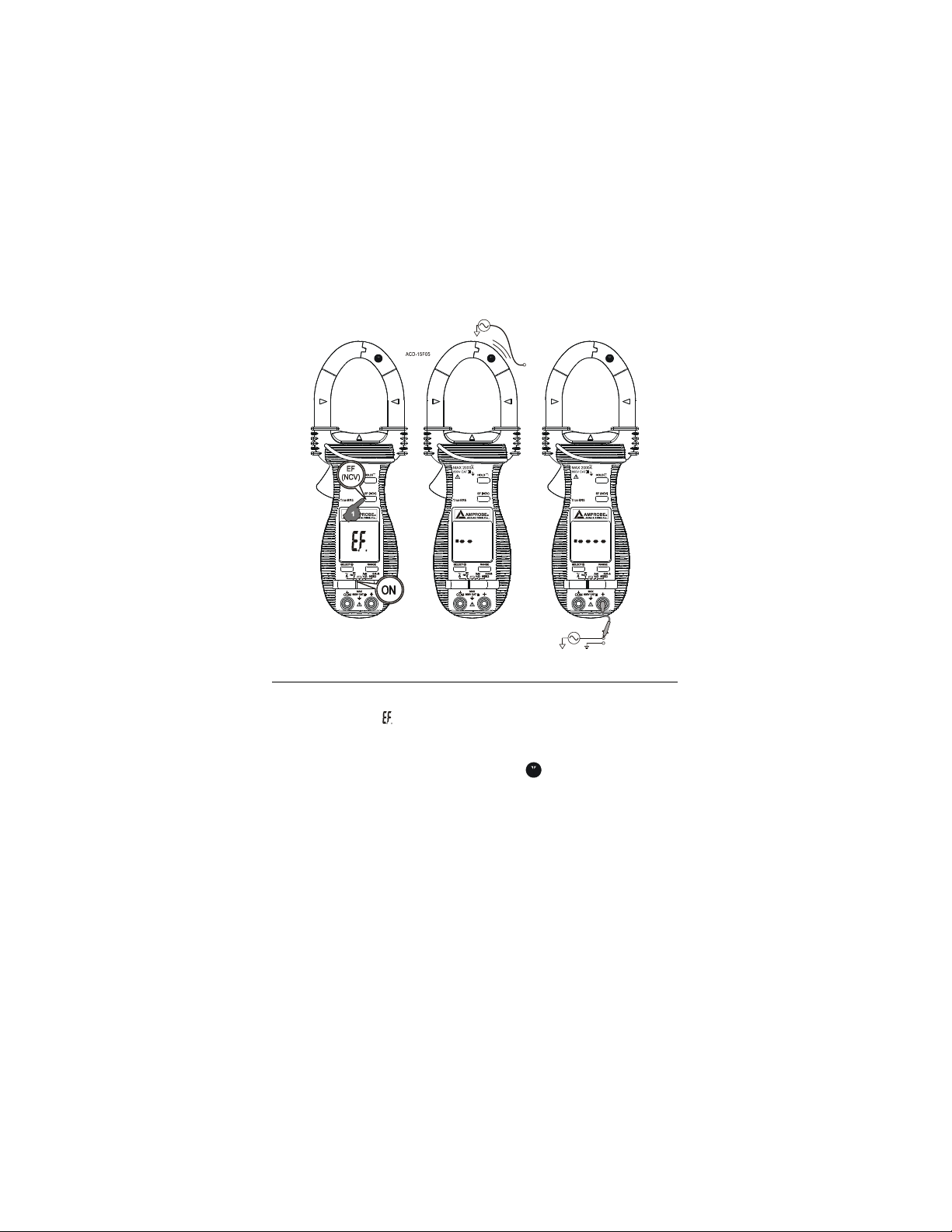

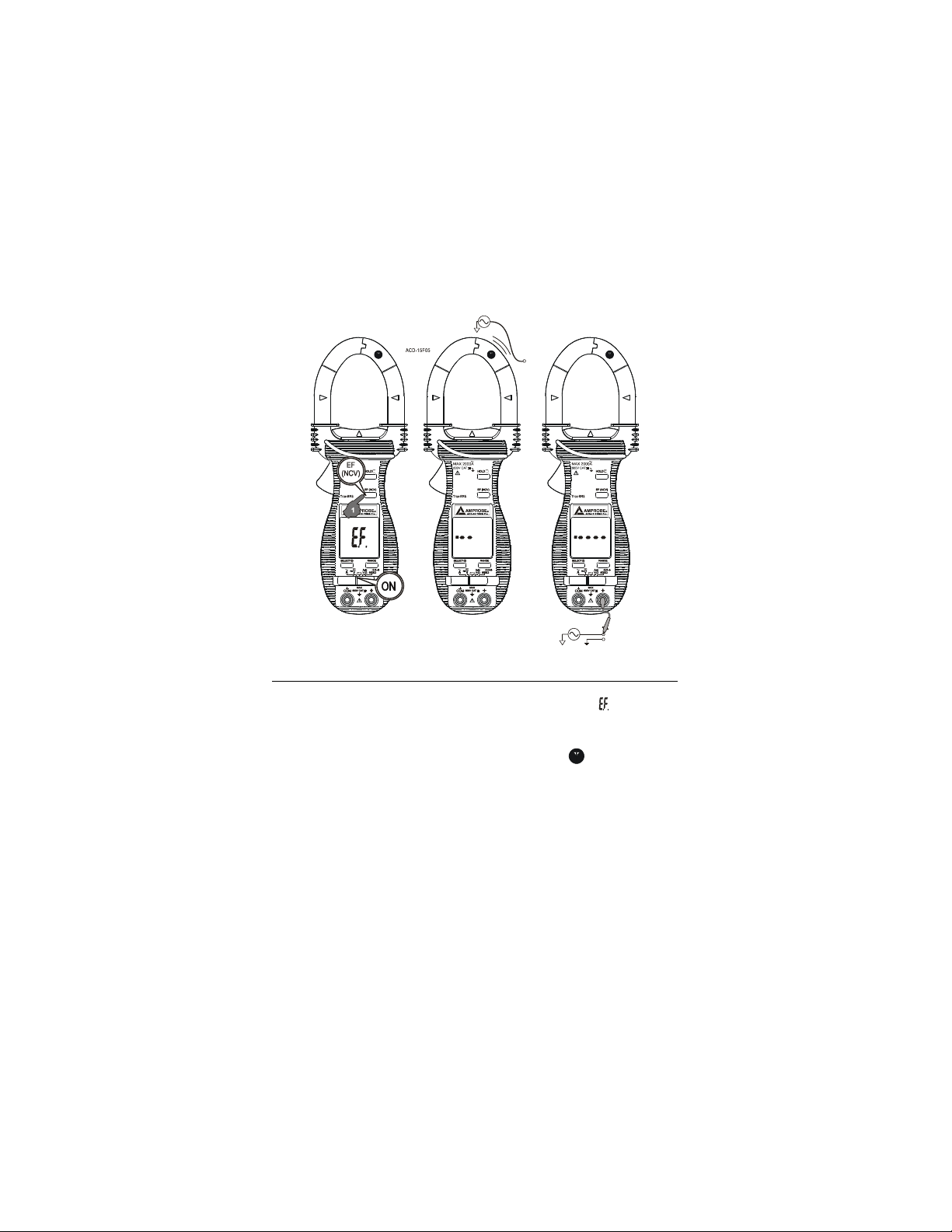

Electric Field EF-Detection ..............................................................................9

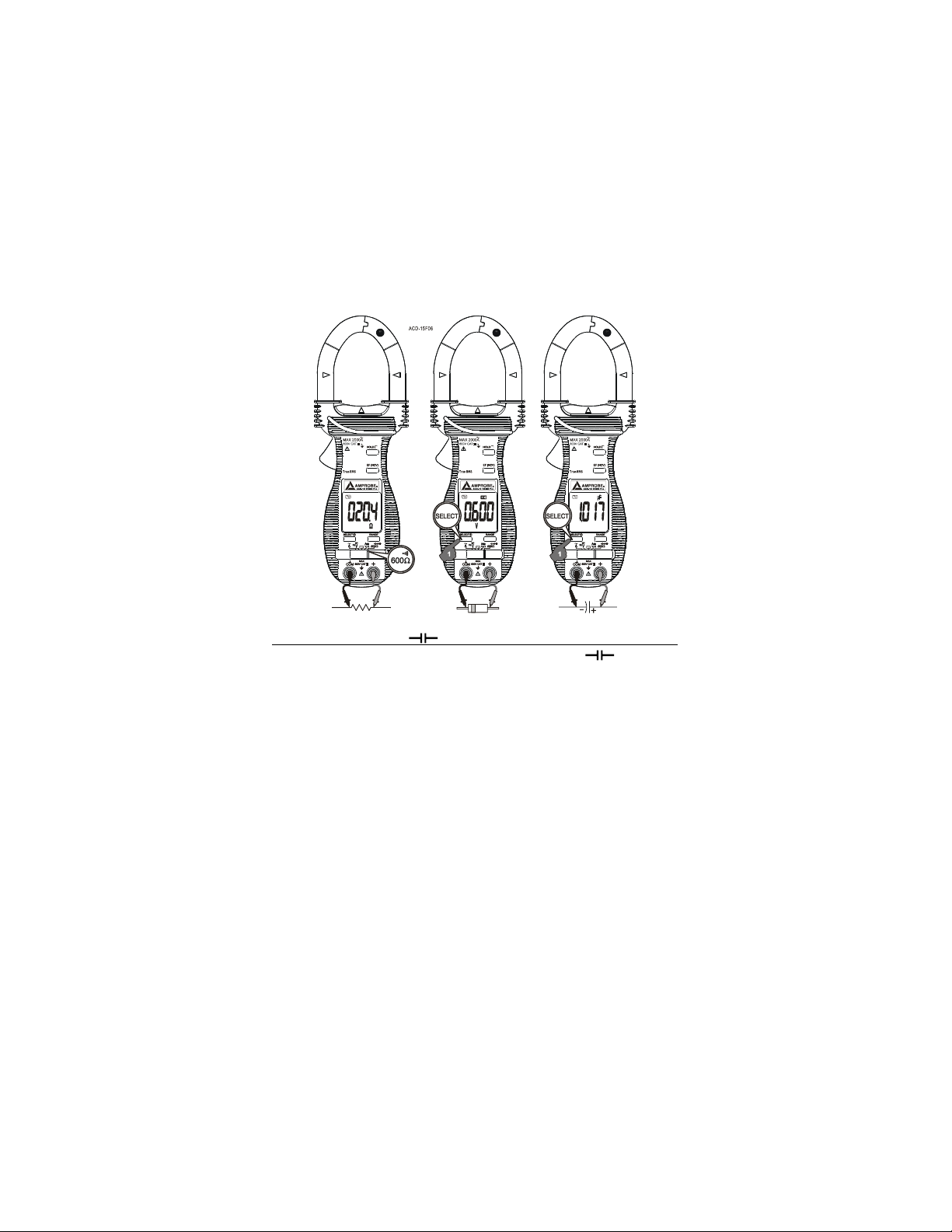

600Ω/ •/ functions ..........................................................................10

MAINTENANCE ...................................................................................................11

SPECIFICATIONS ..................................................................................................13

ELECTRICAL SPECIFICATIONS ..........................................................................14

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

SAFETY

This manual contains information and warnings that must be followed
to operate the instrument safely and maintain the instrument in a safe
operating condition. If the instrument is used in a manner not specified by the
manufacturer, the protection provided by the instrument may be impaired.

The meter meets the requirements for double insulation to EN61010-1:2001;
EN61010-2-032:2002), UL3111-2-032(1999):

Category III 600 Volts ac and dc.

PER IEC61010 OVERVOLTAGE INSTALLATION CATEGORY

OVERVOLTAGE CATEGORY II

Equipment of OVERVOLTAGE CATEGORY II is energy-consuming equipment to
be supplied from the fixed installation.
Note – Examples include household, office, and laboratory appliances.

OVERVOLTAGE CATEGORY III

Equipment of OVERVOLTAGE CATEGORY III is equipment in fixed installations.
Note – Examples include switches in the fixed installation and some equipment
for industrial use with permanent connection to the fixed installation.

OVERVOLTAGE CATEGORY IV

Equipment of OVERVOLTAGE CATEGORY IV is for use at the origin of the
installation. Note – Examples include electricity meters and primary over­current protection equipment.

TERMS IN THIS MANUAL

WARNING identifies conditions and actions that could result in serious injury or
even death to the user.

CAUTION identifies conditions and actions that could cause damage or
malfunction in the instrument.

WARNING

To reduce the risk of fire or electric shock, do not expose this product to rain or
moisture. The meter is intended only for indoor use.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

To avoid electrical shock hazard, observe the proper safety precautions when
working with voltages above 60 VDC or 30 VAC rms. These voltage levels pose a
potential shock hazard to the user.

Inspect test leads, connectors, and probes for damaged insulation or exposed metal
before using the instrument. If any defects are found, replace them immediately.

Do not touch test lead tips or the circuit being tested while power is applied to
the circuit being measured. To avoid accidentally short circuit of bare (uninsulated)
hazardous live conductors or busbars, switch them off before insertion and removal
of the current clamp jaws. Contact with the conductor could result in electric shock.
Keep your hands/fingers behind the hand/finger barriers that indicate the limits of
safe access of the meter and the test leads during measurement.

Do not use the instrument in presence of explosive gas (material),

combustible gas (material), steam or dust.

CAUTION

Disconnect the test leads from the test points before changing meter functions.

INTERNATIONAL ELECTRICAL SYMBOLS



Caution ! Refer to the explanation in this Manual



Caution ! Risk of electric shock



Earth (Ground)



Double Insulation or Reinforced insulation



AC--Alternating Current



DC--Direct Current



Fuse



Conformity symbol, the instrument complies with the valid directives.
It complies with the EMC Directive (89/336/EEC) and the Low Voltage
Directive (73/23/EEC) with their valid standards.



Symbol for the marking of electrical and electronic equipment (WEEE
Directive 2002/96/EC).



Application around and removal from hazardous live conductors is
permitted

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

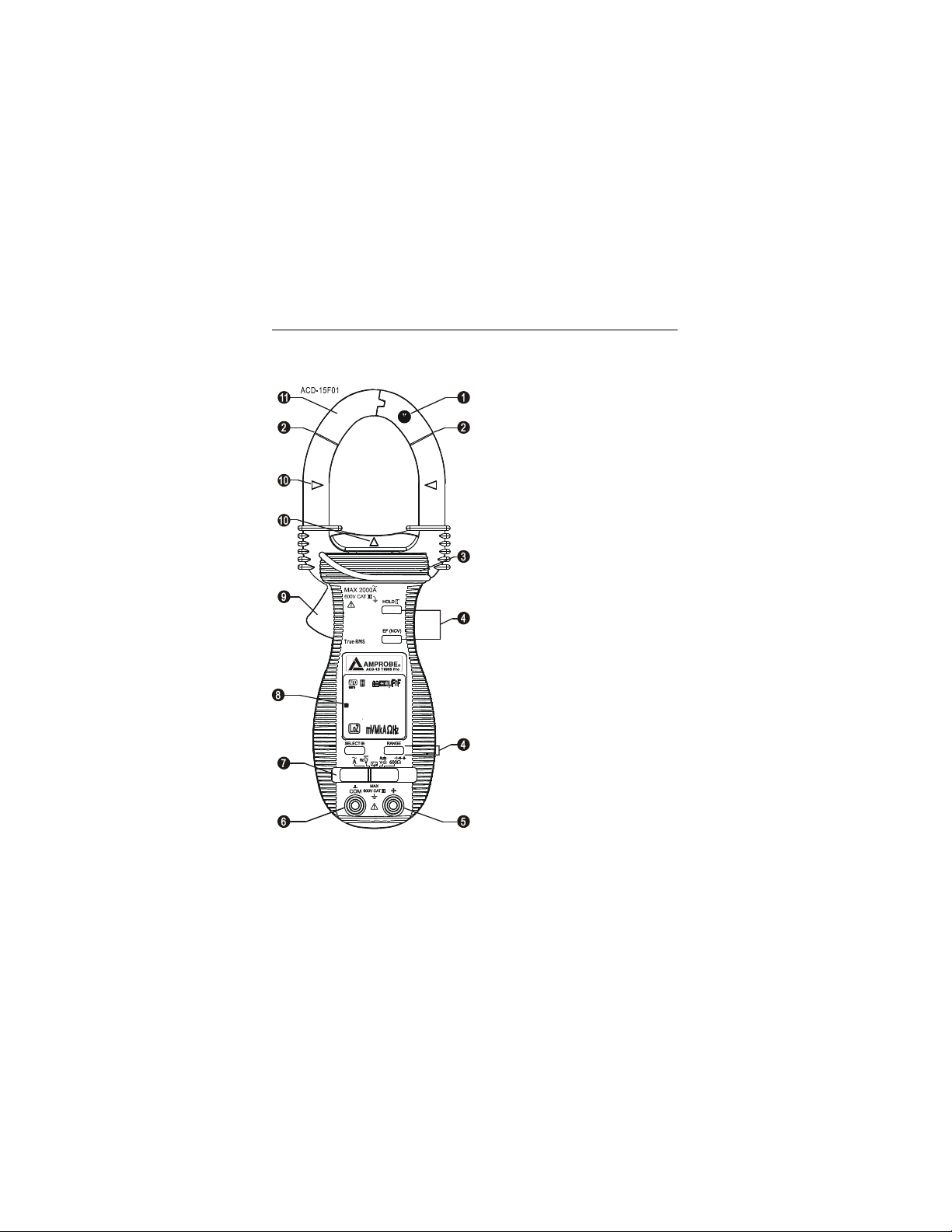

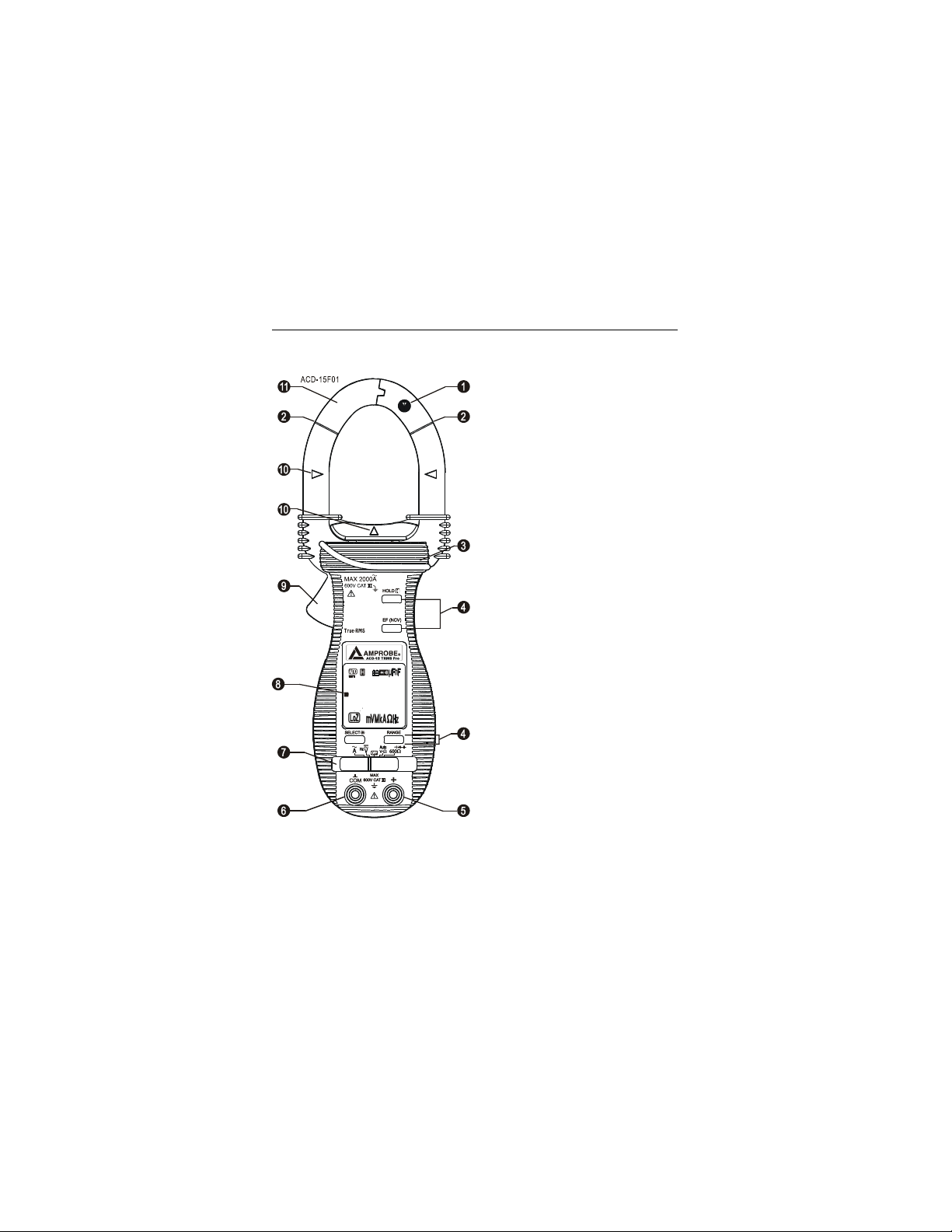

PRODUCT DESCRIPTION

This user’s manual uses only representative model(s) for illustrations. Please
refer specification details for function availability to each model.

1) Non-Contact Voltage Detector,
AutoTect Feature: antenna position

2) Jaw marking lines for ACA position
error indication

3) Hand/Finger Barrier to indicate
the limits of safe access to the jaws
during current measurements

4) Push-buttons for special functions
& features

5) Input Jack for all functions EXCEPT
non-invasive ACA current function

6) Common (Ground reference) Input
Jack for all functions EXCEPT non­invasive ACA current function

7) Slide-switch Selector to turn the
power ON/OFF and Select a function

8) 3-5/6 digits 6000 counts LCD display

9) Jaw trigger for opening the
transformer clamp jaws

10) Jaw center Indicators, at where
best ACA accuracy is specified

11) Transformer Clamp Jaws for AC
current magnetic field pick up

-30.21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5

OPERATION

23.80

V

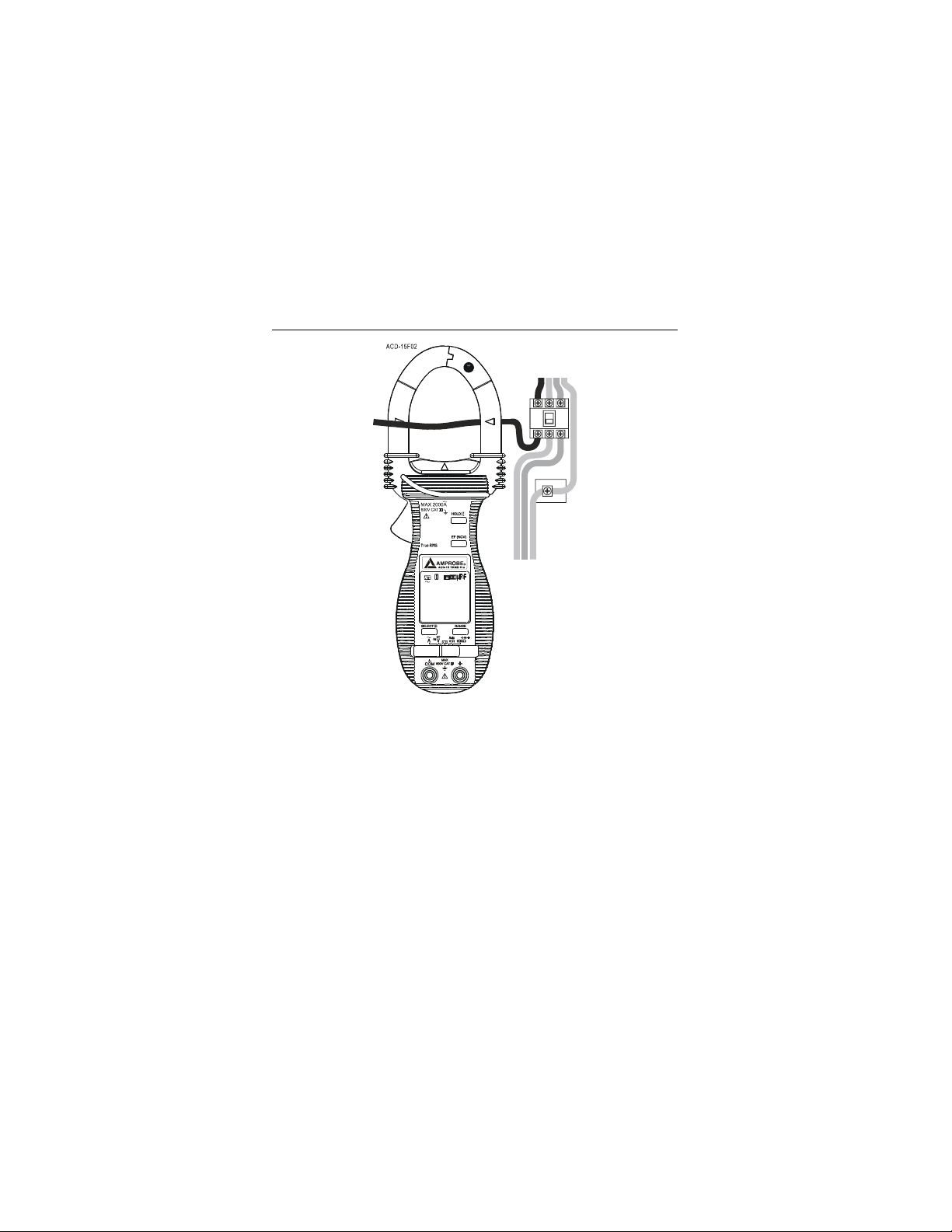

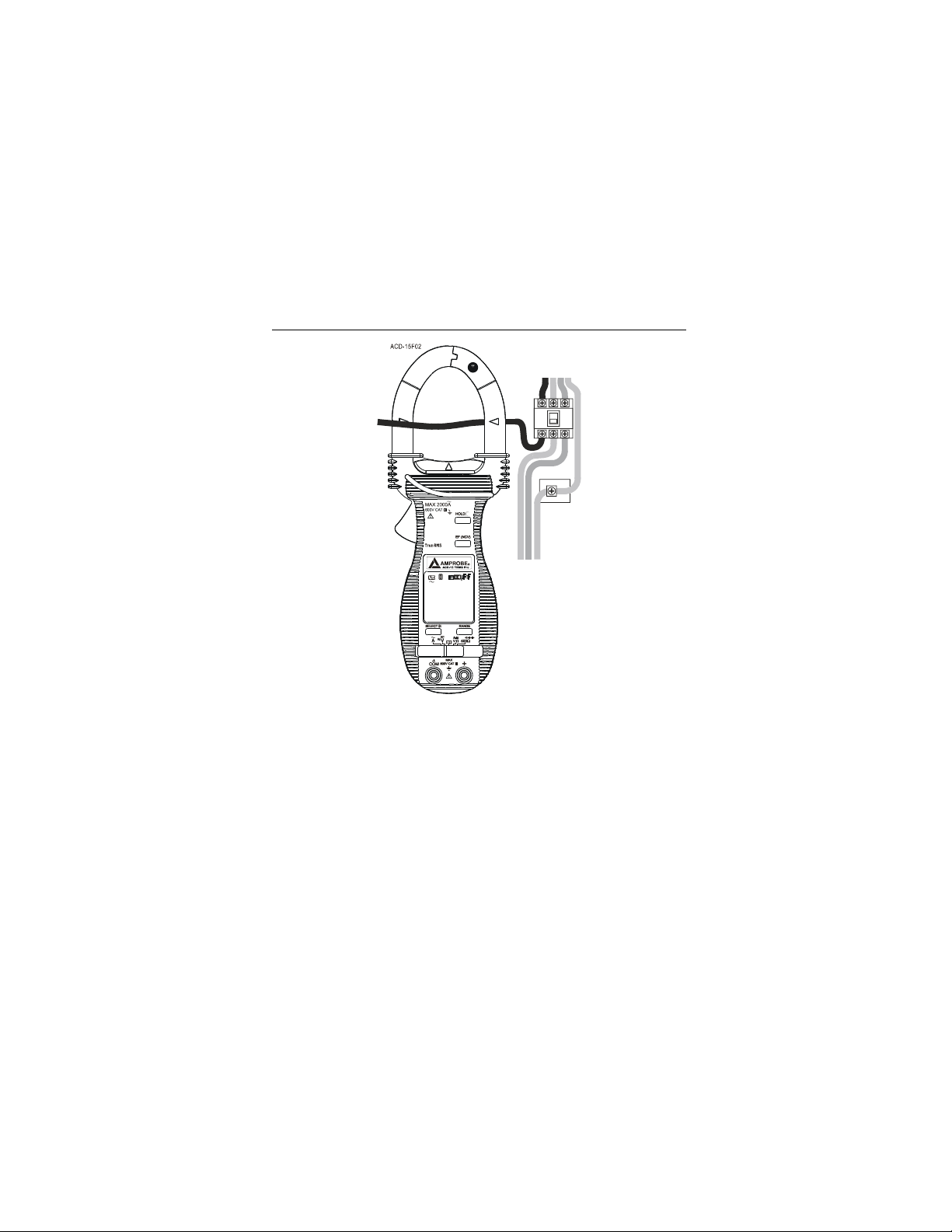

ACA Current clamp-on function

Set the slide-switch function selector to the  position. Inputs are made
through the clamp jaws for non-invasive ACA current measurements.

CAUTION

• Press the jaw trigger and clamp the jaws around the hot conductor of a circuit

for load current measurement. Make sure the jaws are completely closed, or
else it will introduce measurement errors. Enclosing more than one conductor
of a circuit will result in differential current (like identifying leakage current)
measurement.

• Adjacent current-carrying devices such as transformers, motors and conductor

wires will affect measurement accuracy. Keep the jaws away from them as
much as possible to minimize influence.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

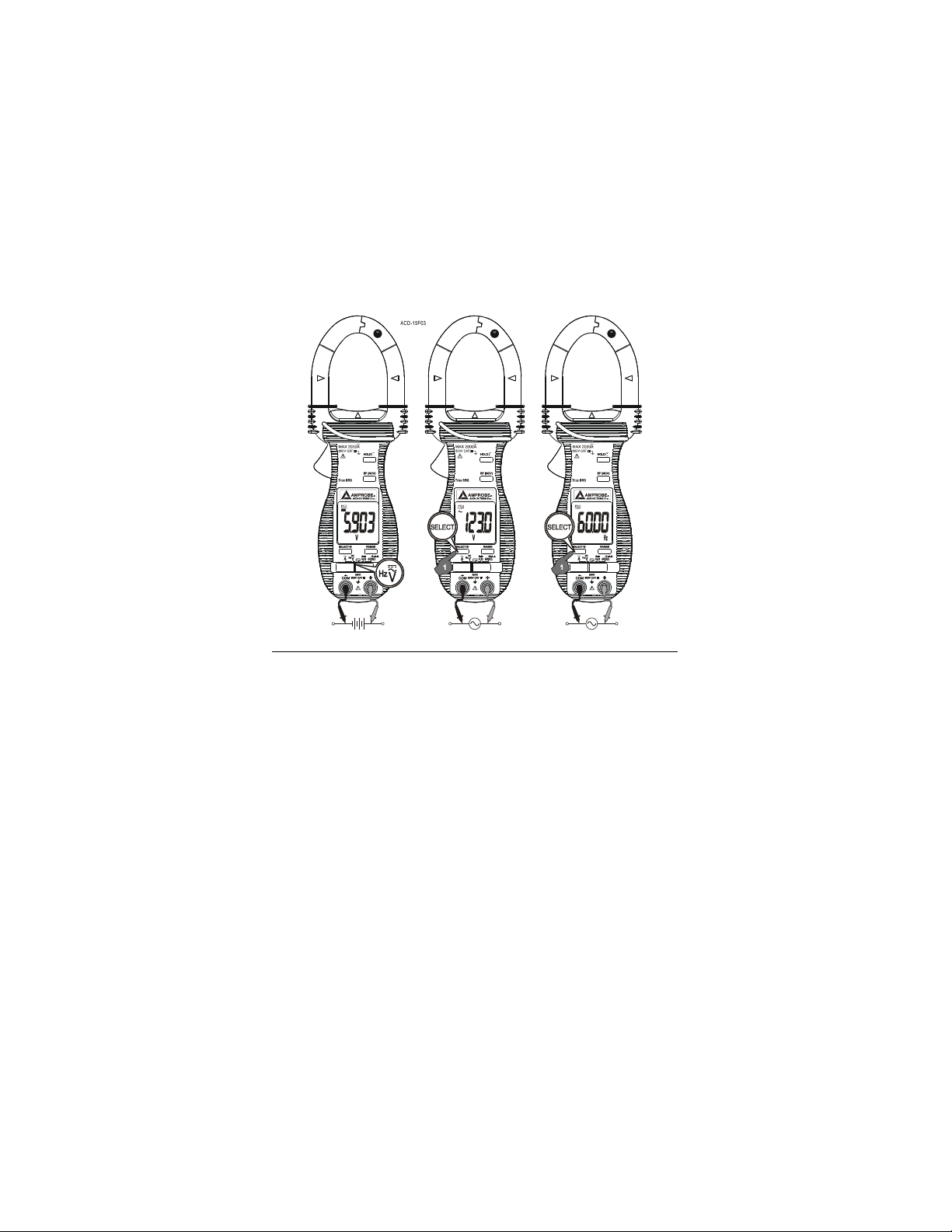

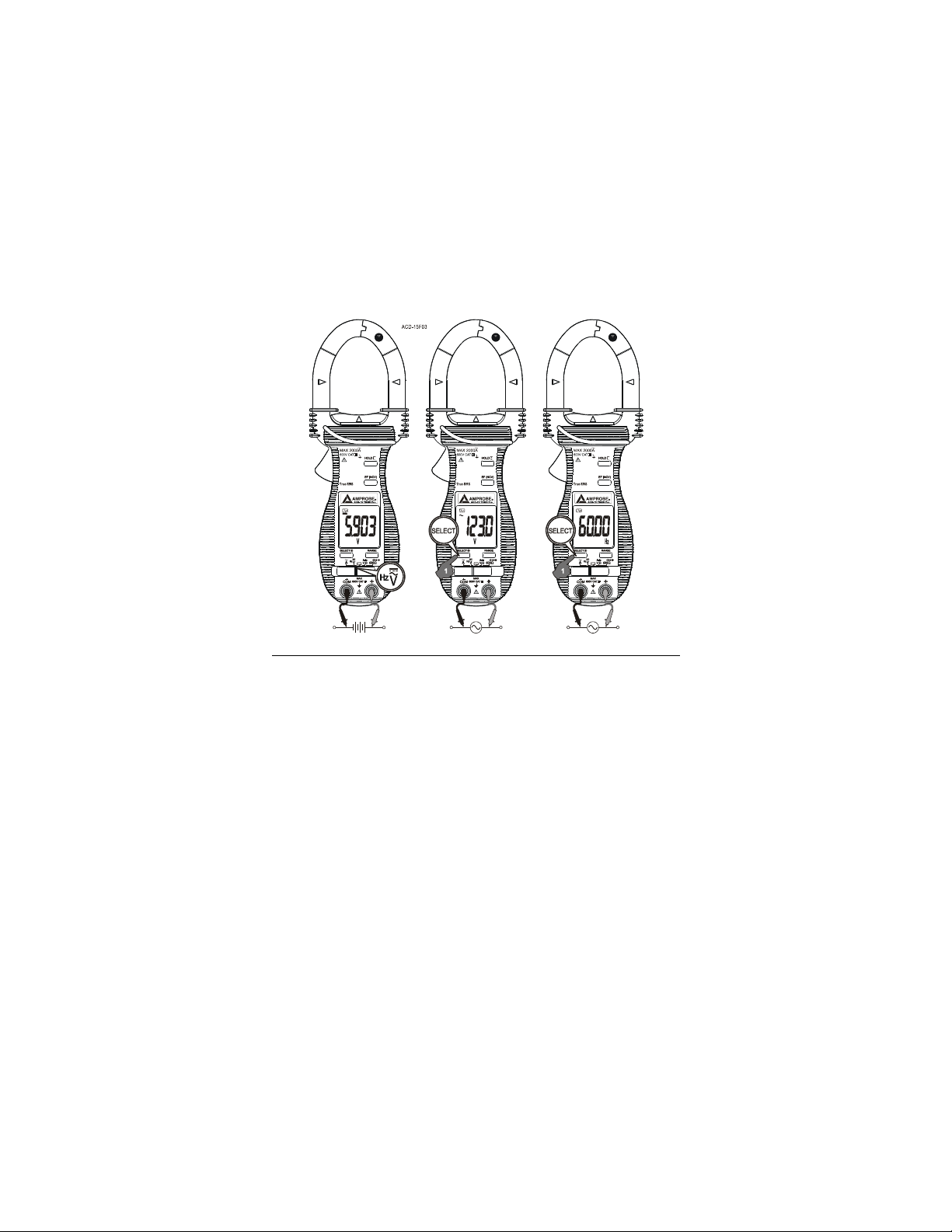

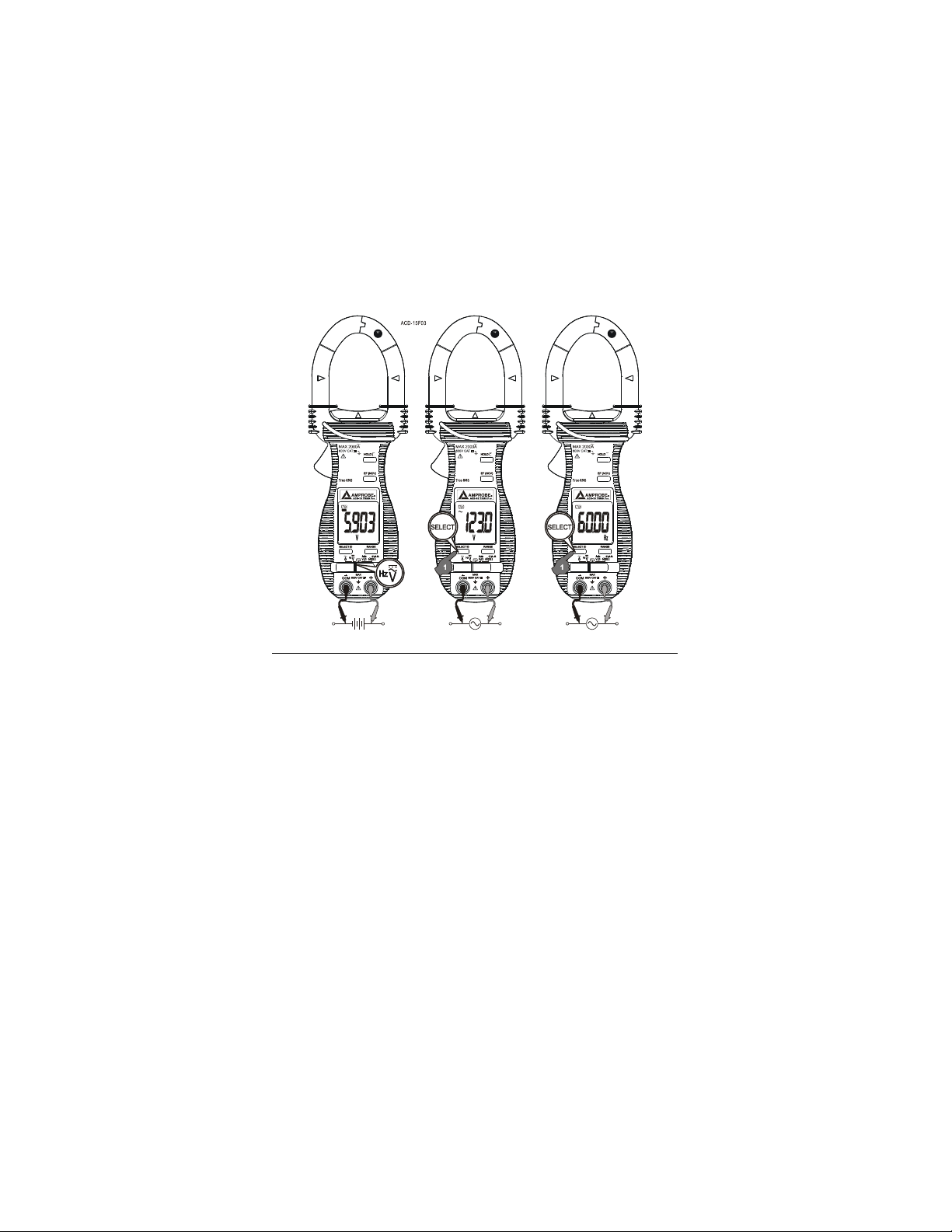

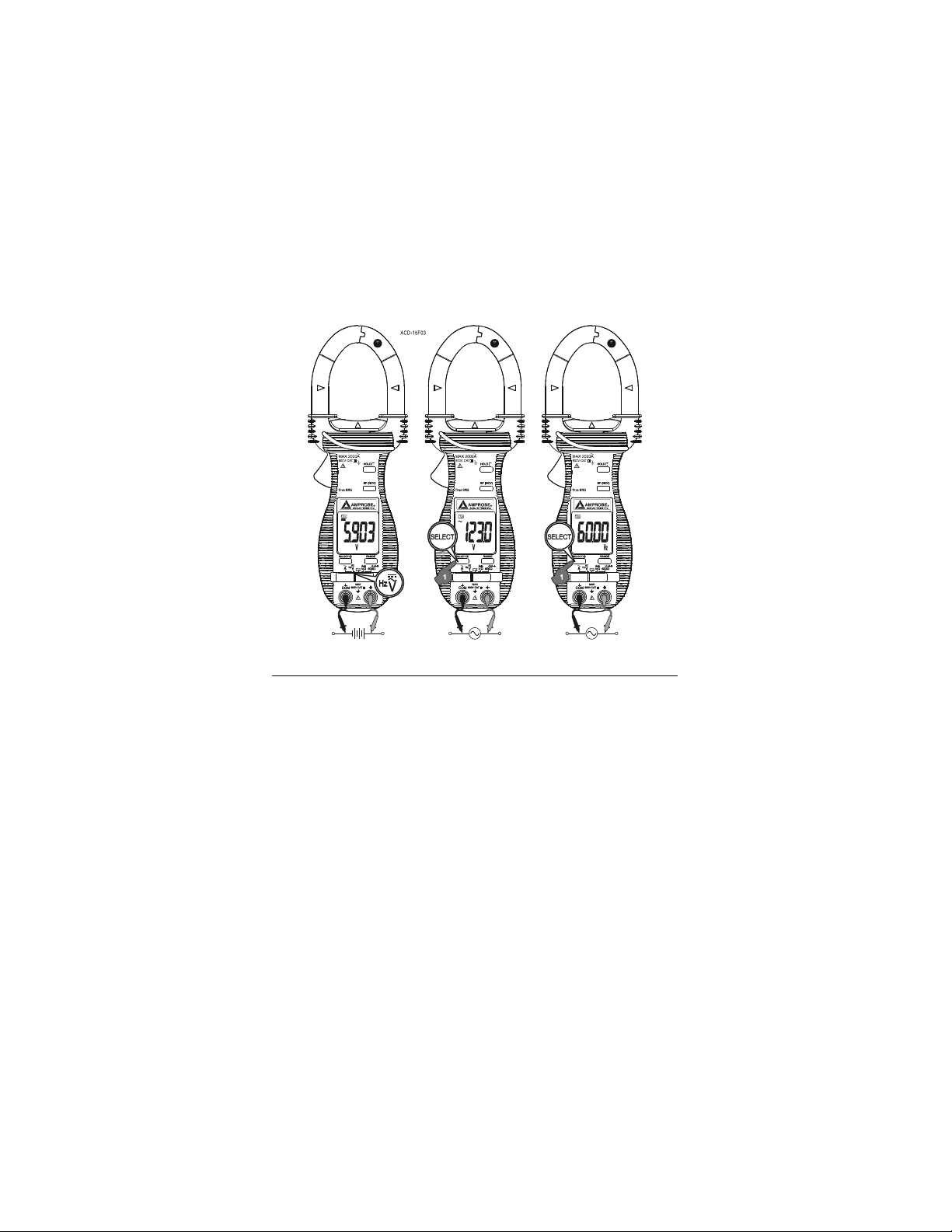

Hi-Z DCV, ACV & Line-Level Hz functions

Set the slide-switch function selector to the position that selects common
impedance (Hi-Z) voltage measurements. Input impedance is set at
approximately 5MΩ to minimize loading on circuits under tests. DCV is
the default function. The DC symbol “” appears. Press SELECT button
momentarily to select ACV. The AC symbol “” a ppears. Press momentarily
again to activate the Line-Level Hz function.

Note:

• Line-Level Hz input sensitivity varies automatically with ACV range selected

when Line-Level Hz is selected. AC 6V range has the highest and AC 600V
range has the lowest sensitivity. Measuring the signal in ACV function WHILE
selecting Line-Level Hz function in that ACV range automatically sets the
most appropriate sensitivity for higher voltage applications. This can avoid
electrical noises as in 110/220V line voltage applications for example. If the
reading shows zero due to insufficient signal levels, select Line-Level Hz
function BEFORE making measurements (at AC 6V range) will set the highest
sensitivity.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

7

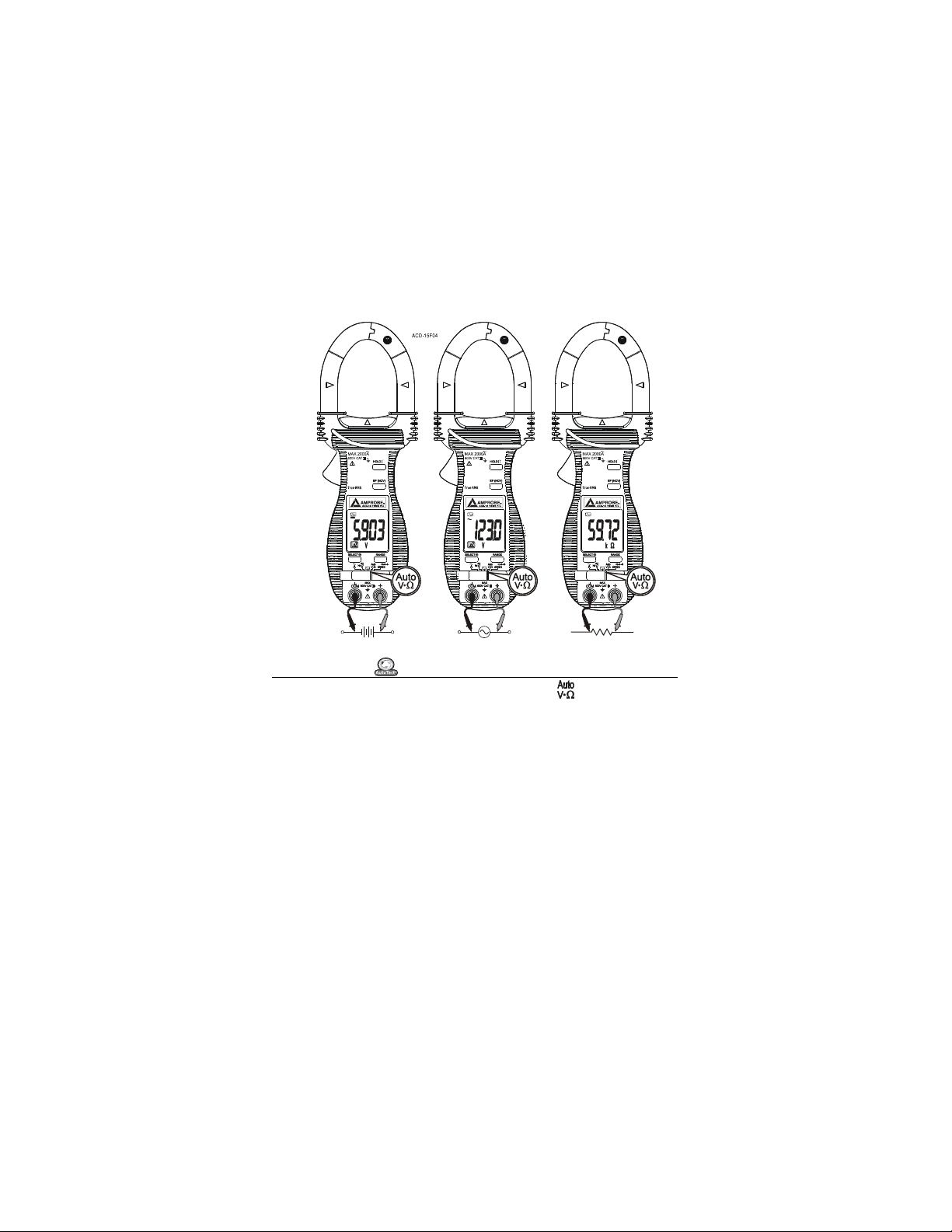

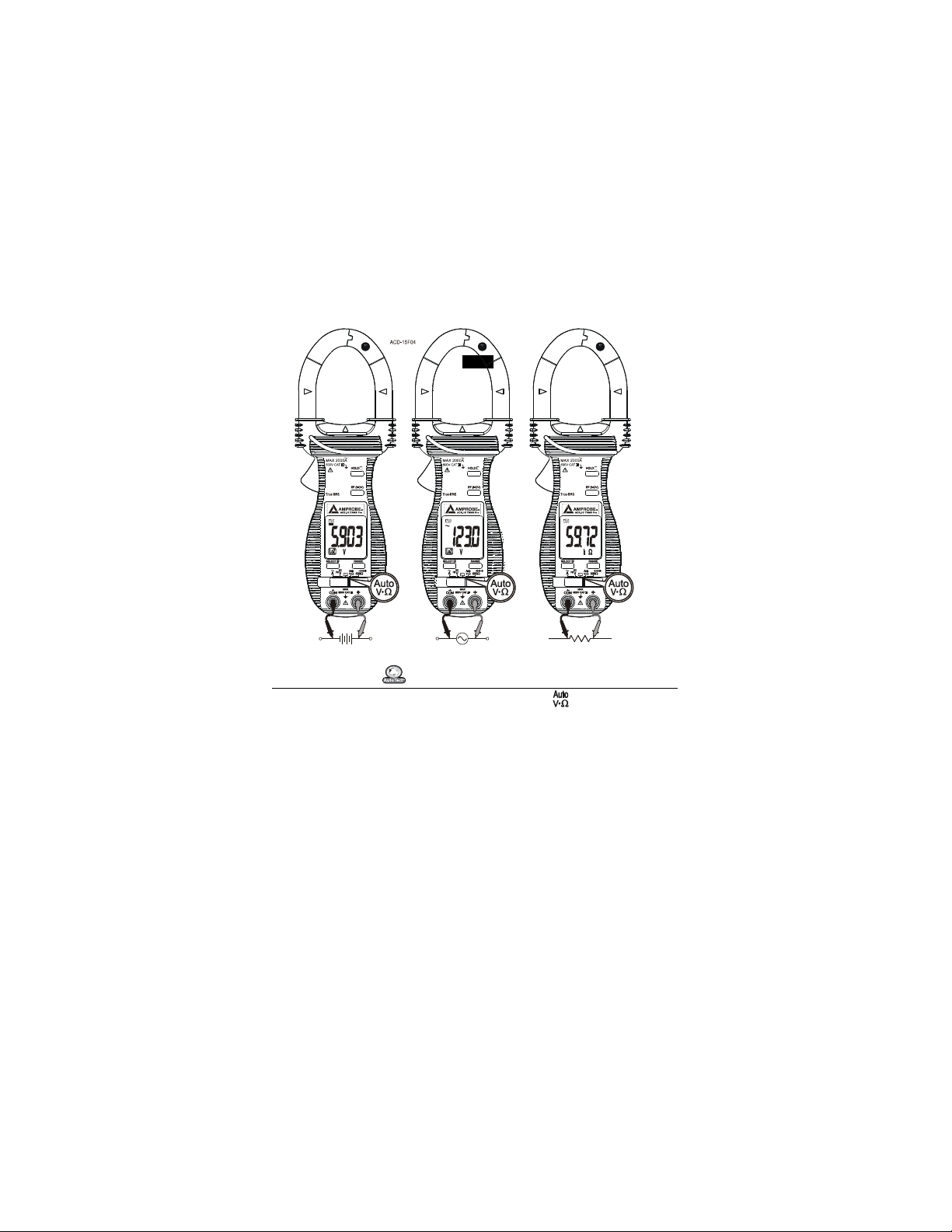

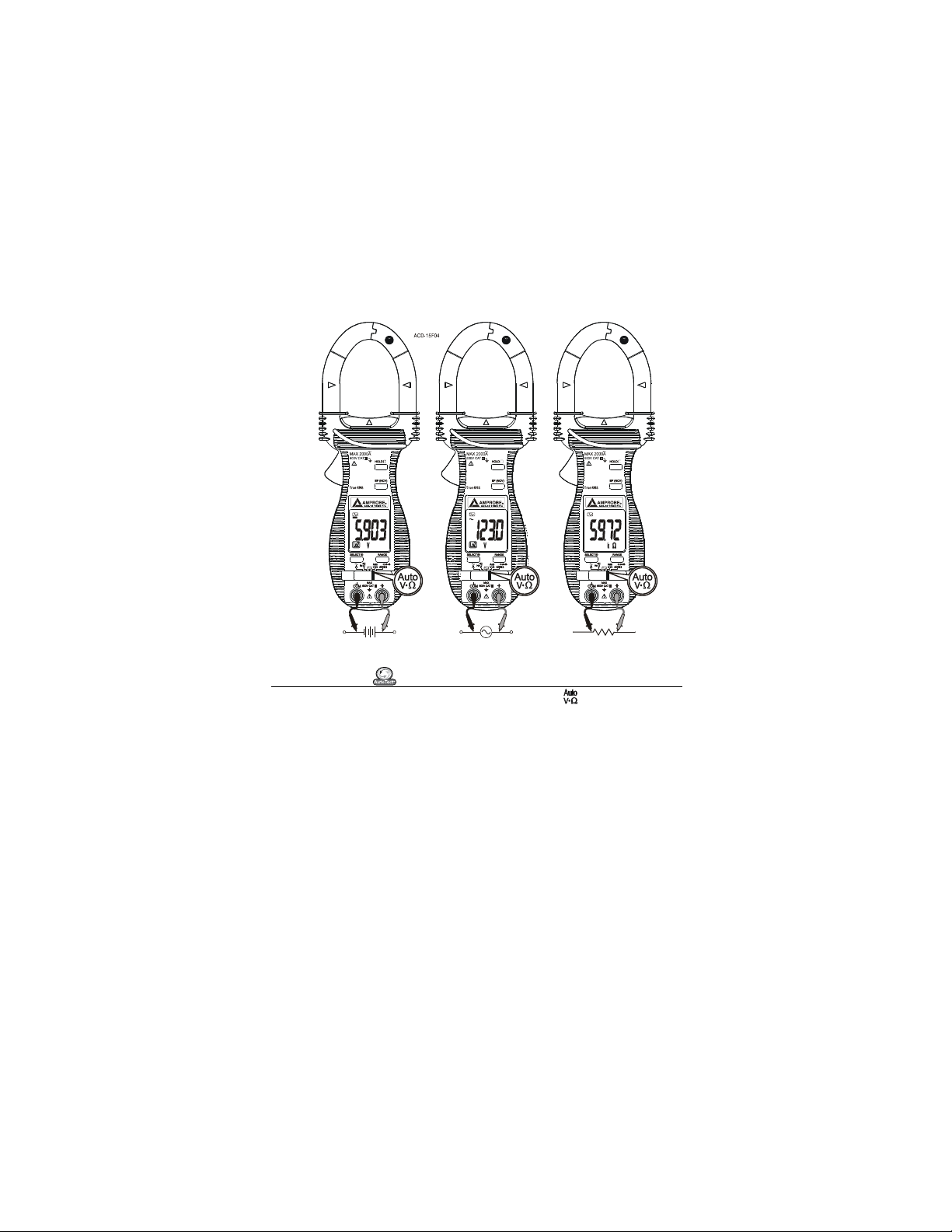

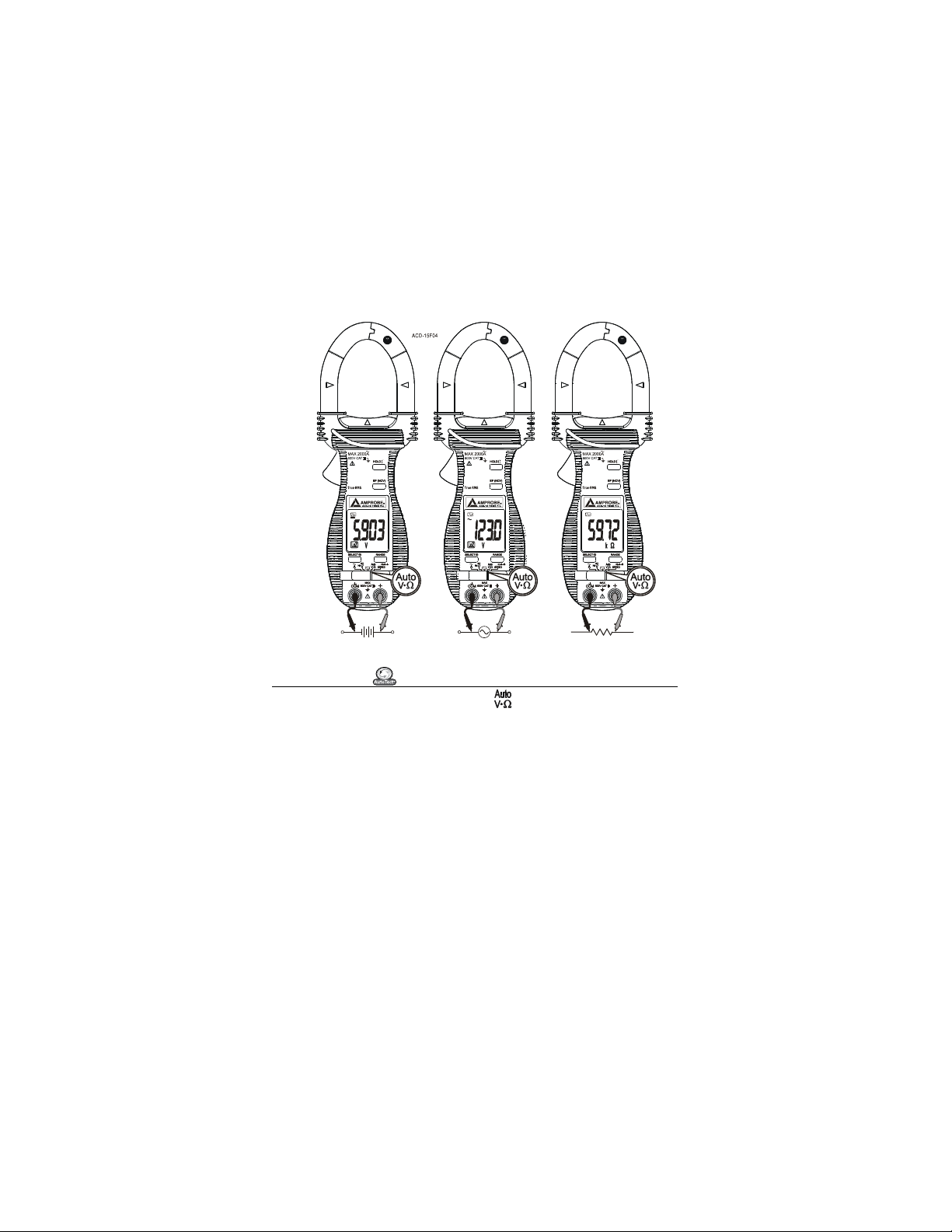

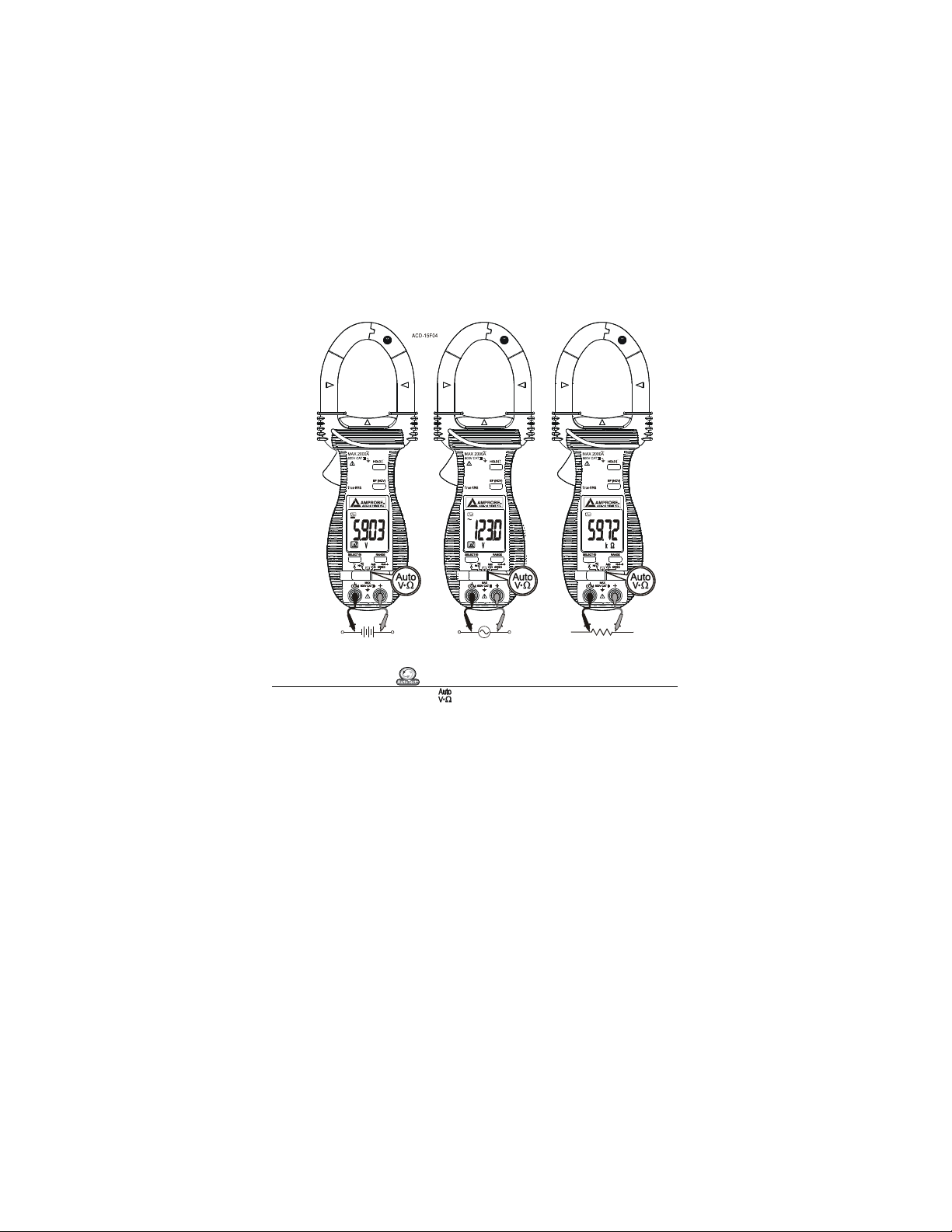

AutoTectTM mode

Set the slide-switch function selector to the position. This innovative
AutoTect

TM

feature automatically selects measurement function of DCV, ACV or

Resistance (Ω) based on the input via the test leads.

• With no input, the meter displays “Auto” when it is ready.

• With no voltage signal but a resistance below 6MΩ is present, the meter

displays the resistance value. When below 25Ω (0.025kΩ) is present, the meter
also gives a continuity beep tone.

• When a signal above the threshold of +1.5 VDC, -1 VDC or 2 VAC up to the

rated 600V is present, the meter displays the voltage value in appropriate DC
or AC, whichever larger in peak magnitude.

• Overload-Alert Feature: When above rated 600V is present, the meter displays
“OL” with a warning beep tone for over-range indication. Disconnect the test
leads from the signal immediately to avoid hazards.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

Note:

• Range-Lock Feature: When a measurement reading is being displayed in
AutoTect

TM

mode, press the RANGE button momentarily 1 time this locks the
function-range it is in. The symbol “ Auto”disappears. Range-lock can speed
up repetitive measurements. Press the button momentarily repeatedly to
step through the ranges. Press and hold the button for 1 second or more to
resume AutoTect

TM

mode.

• As Hazardous-Alert: When making resistance measurements in AutoTect

TM

mode, an unexpected display of voltage readings alerts you that the object
under test is being energized.

• Ghost-voltage buster: Ghost-voltages are unwanted stray signals coupled

from adjacent hard signals, which confuse common multimeter voltage
measurements. Our AutoTect

TM

mode provides low (ramp-up) input
impedance (approx. 1.6kΩ at low voltage) to drain ghost voltages leaving
mainly hard signal values on meter readings. It is an invaluable feature for
precise indication of hard signals, such as distinguishing between hot and
open wires (to ground) in electrical installation applications.

WARNING:

• AutoTect

TM

mode input impedance increases abruptly from initial 1.6kΩ to
a few hundred kΩ’s on high voltage hard signals. “LoZ” displays on the LCD
to remind the users of being in such low impedance mode. Peak initial load
current, while probing directly to 600VAC for example, can be up to 530mA
(600V x 1.414 / 1.6kΩ), decreasing abruptly to approx. 4mA (600V x 1.414 /
210kΩ) within a fraction of a second. Do not use AutoTect

TM

mode on circuits
that could be damaged by such low input impedance. Instead, use slide-switch
function selector common input impedance voltage modes (Hi-Z of approx.
5MΩ) to minimize loading for such circuits.

Manual or Auto-ranging

When the function selected has more than one range, press the RANGE button
momentarily selects manual-ranging. The meter remains in the range it was in.
The LCD symbol Auto disappears. Press the button momentarily again to step
through the ranges. Press and hold the button for 1 second or more to resume
auto-ranging.

Note:

*Manual-ranging feature is not available to 600Ω/ •/

functions.

*To use Manual-ranging feature in AutoCheck

TM

mode, please see “Range-Lock

Feature” as explained in footnotes of AutoCheck

TM

mode section.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

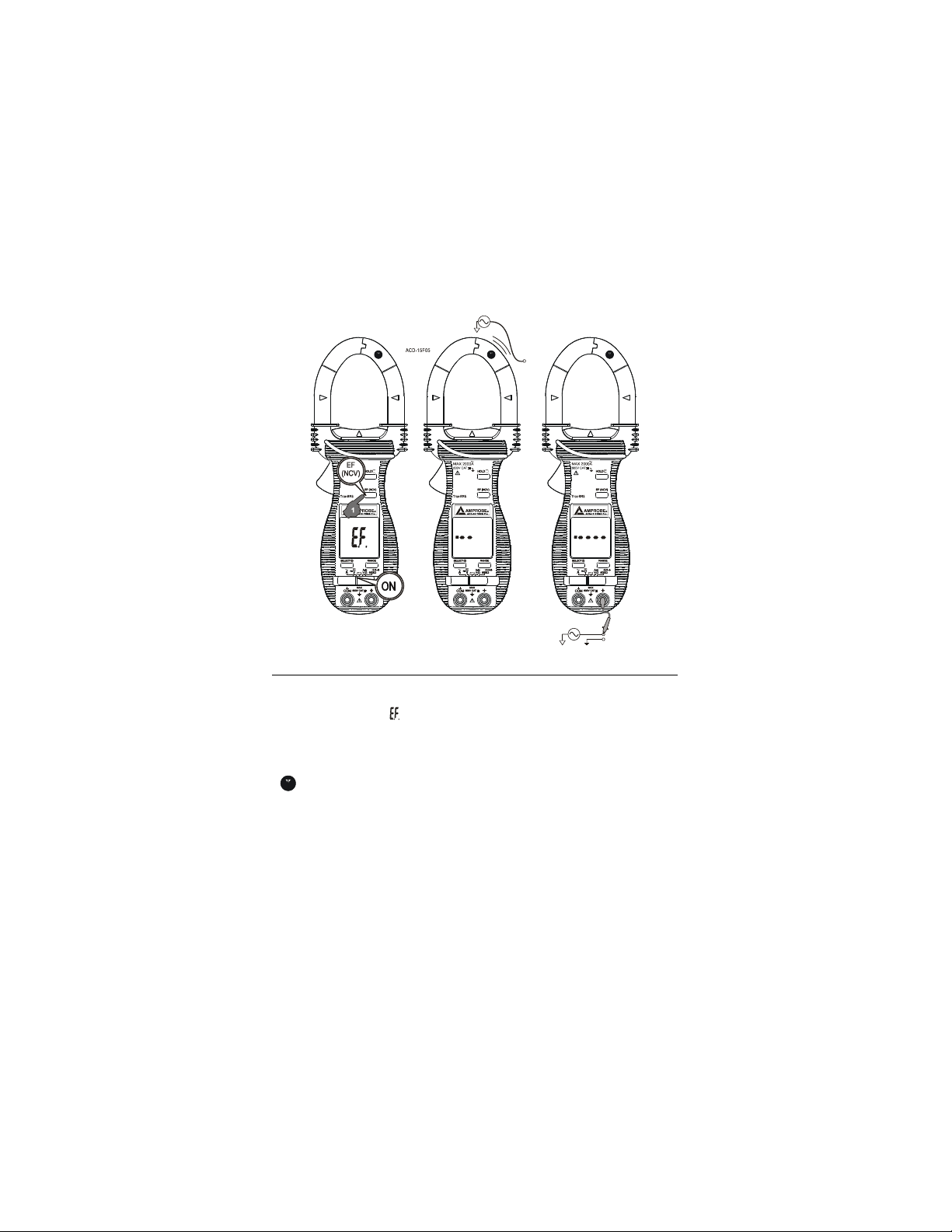

AC Voltage Detection - VolTect

TM

At any function, press the EF (NCV) button momentarily to toggle to AC
Voltage Detection, VolTectTM. The meter displays “

” when it is ready. Signal
strength is indicated as a series of bar-graph segments on the display plus
variable beep tones.

• Non-Contact EF-Detection (NCV): An antenna is located along the top of

the stationary jaw (See

symbol on the jaw), which detects electric field
surrounds current-carrying conductors. It is ideal for tracing live wiring
connections, locating wiring breakage and to distinguish between live or
earth connections.

• Probe-Contact EF-Detection: For more precise indication of live wires, such
as distinguishing between live and ground connections, use the Red (+) test
probe for direct contact measurements.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

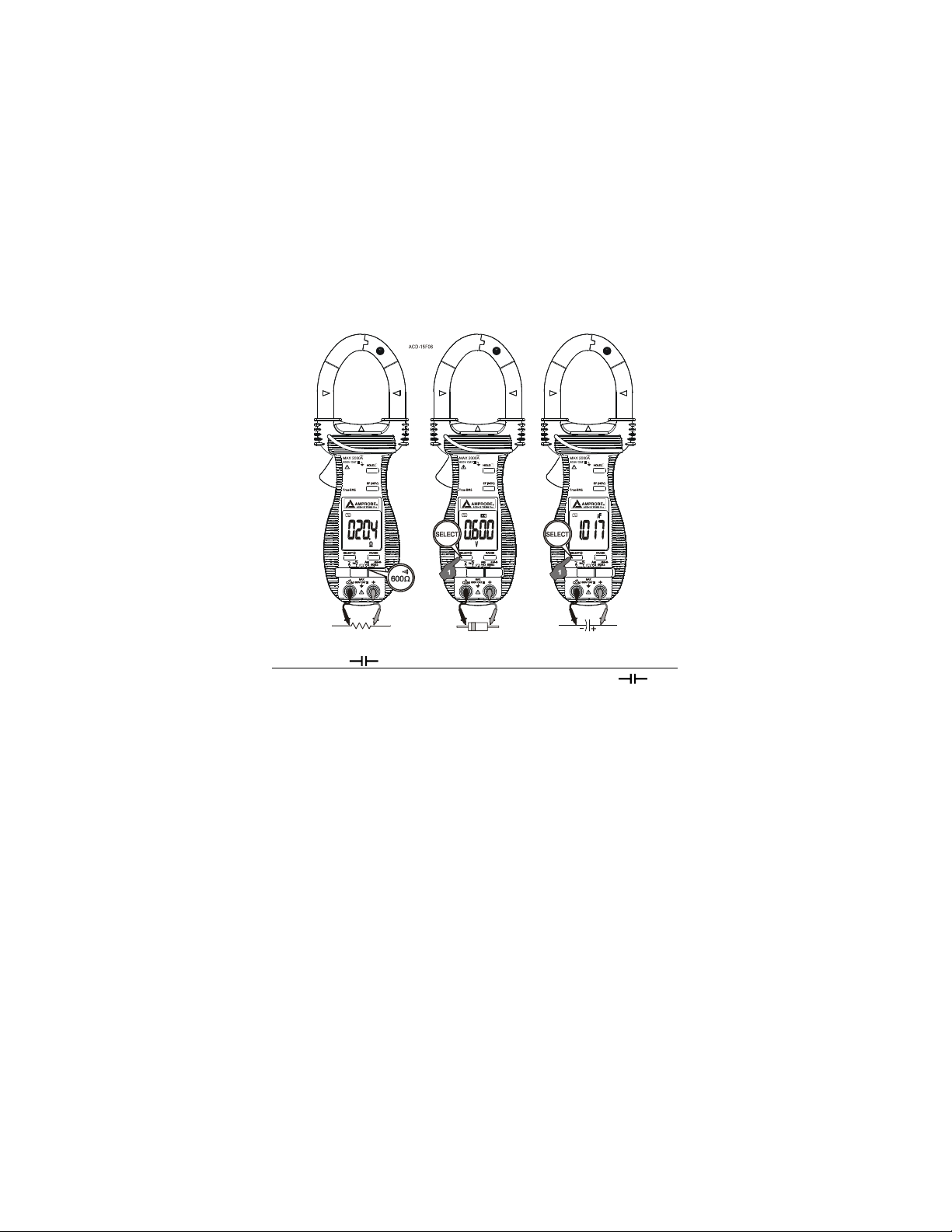

600Ω/ •/ functions

Set the slide-switch function selector to the 600Ω/ •/ position.

• 600Ω Resistance range with Audible-Continuity is the default function.

It is an extended low resistance range to complement the Resistance (Ω)
function in AutoCheck

TM

mode. Audible-Continuity response time is also

improved drastically (from that of AutoCheck

TM

mode) under such stand-alone
range architecture. Audible-Continuity is convenient for checking wiring
connections and operation of switches. A continuous beep tone indicates a
complete circuit.

• Press SELECT button momentarily selects Diode test function. The display
shows the approximate voltage drop across the test leads. When forward
biased, normal forward voltage drop for a good silicon diode is between

0.400V to 0.900V. A reading higher than that indicates a leaky diode
(defective). A zero reading indicates a shorted diode (defective), and the
meter gives a continuous beep warning. An OL indicates an 10 open diode
(defective). Reverse the test leads connections (reverse biased) across the
diode. The display shows OL if the diode is good. Any other readings indicate
the diode is resistive or shorted (defective).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

• Press SELECT button momentarily AGAIN selects Capacitance function.
Capacitance measurement time varies with capacitance value. Only a few
seconds is required for measuring values of below 100μF. However, one
minute or more is required for measuring extreme values of around 2000μF.

HOLD  feature

The Hold feature freezes the display for later viewing. Press the HOLD 
button momentarily to toggle to the Hold feature. The symbol “” appears.

Backlighted display (model ACD-15 TRMS Pro only)

Press the SELECT button for 1 second or more to turn on or off the display
backlight feature.

Auto Power Off (APO)

The meter turns off intelligently after approximately 3 minutes of neither
significant measurement nor button/switch activity. To wake up the meter from
APO, press any button or turn the rotary selector to OFF and back on again.
Always turn the rotary selector to OFF when the meter is not in use.

MAINTENANCE

WARNING

To avoid electrical shock, disconnect the meter from any circuit, remove the test
leads from the input jacks and turn OFF the meter before opening the case. Do
not operate w ith open case.

Trouble Shooting

If the instrument fails to operate, check batteries and test leads etc., and
replace as n ecessary. Double check operating procedure as described in this
user’s manual. If the instrument voltage-resistance input terminal was subjected
to high voltage transient (caused by lightning or switching surge to the system)
by accident or abnormal conditions of operation, the series fusible resistors will
be blown (become high impedance, open) like fuses to protect the user and the
instrument. Most measuring functions through this terminal will then be open
circuit. The series fusible resistors and the spark gaps should then be replaced
by qualified technician. Refer to the LIMITED WARRANTY section for obtaining
warranty or repairing service.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

Cleaning and Storage

Periodically wipe the case with a damp cloth and mild detergent; do not use
abrasives or solvents. If the meter is not to be used for periods of longer than
60 days, remove the batteries and store them separately

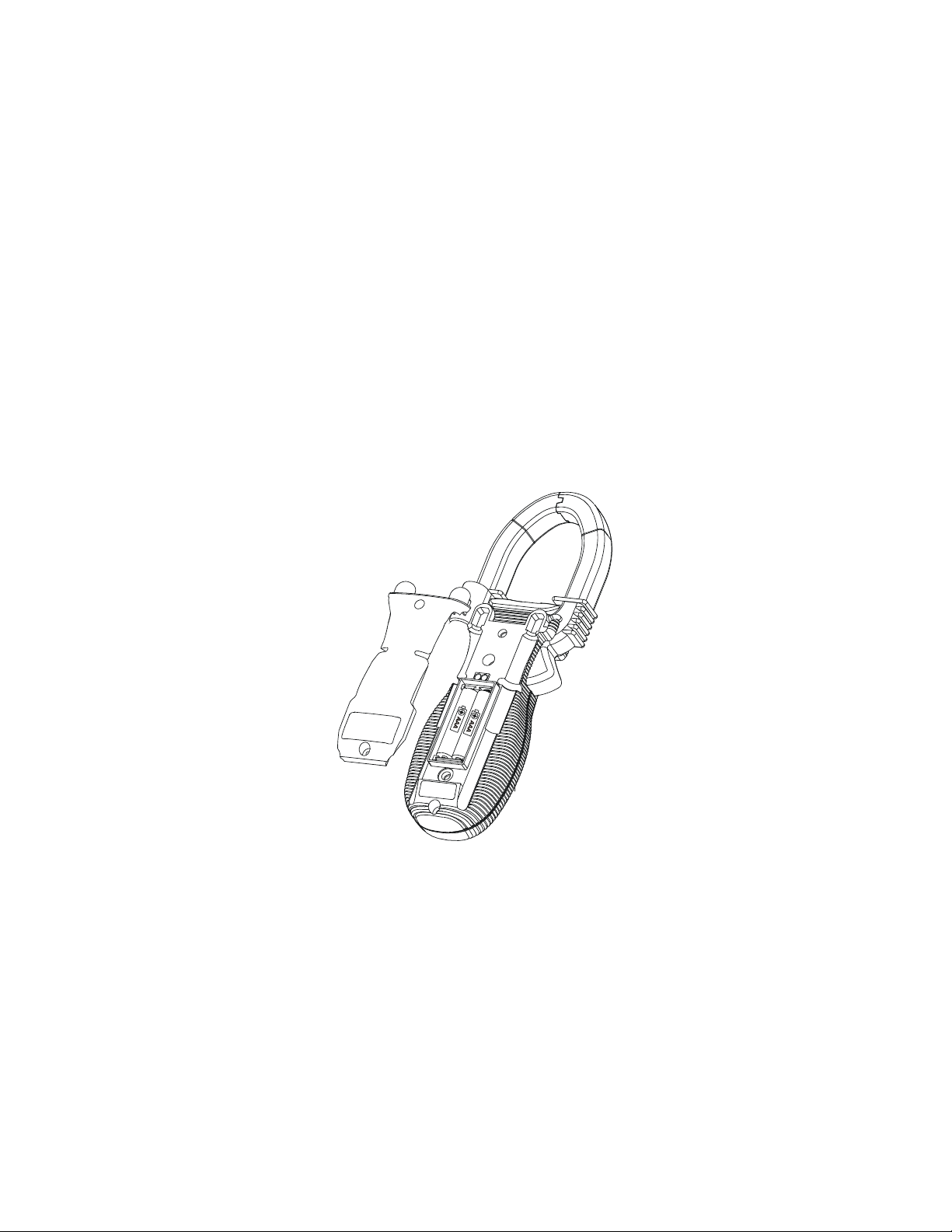

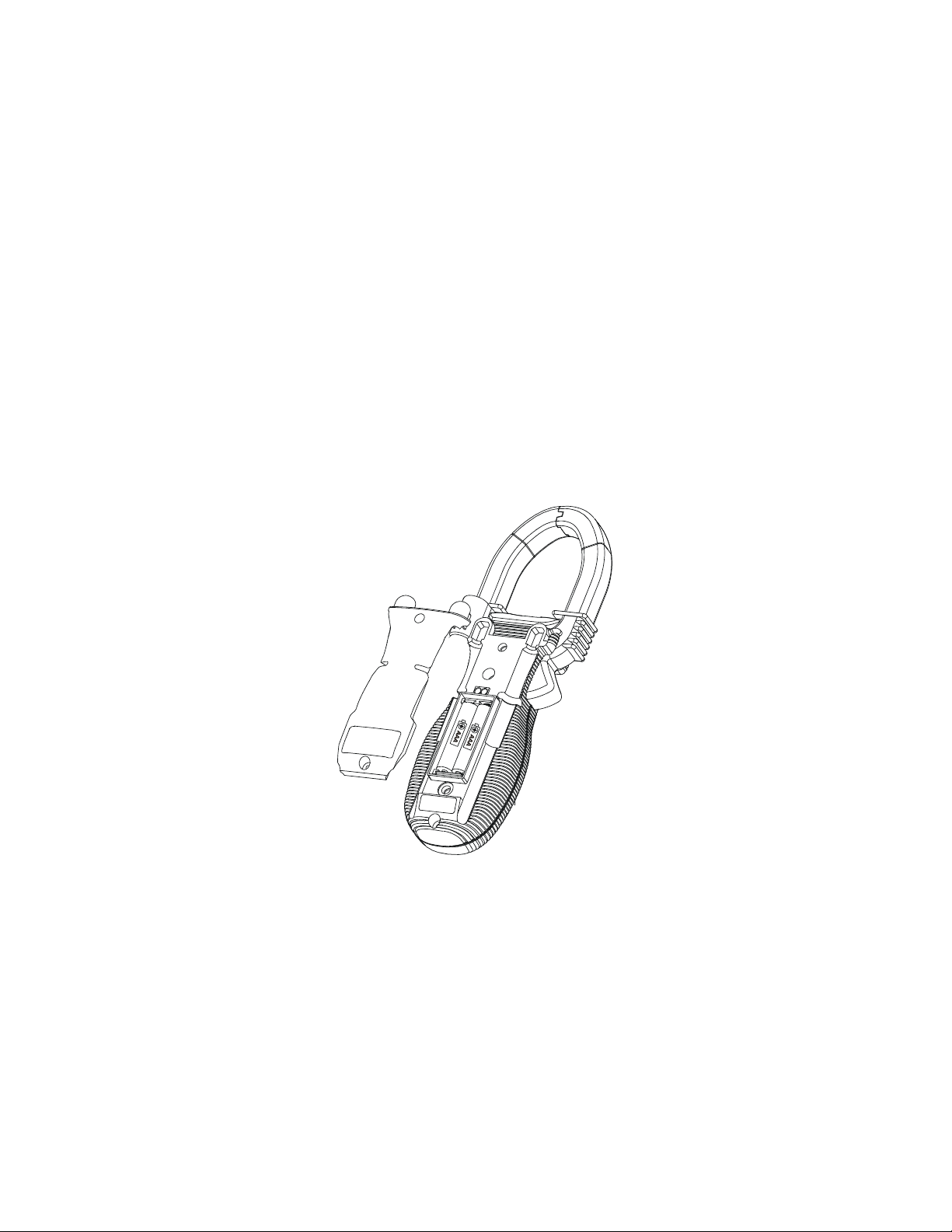

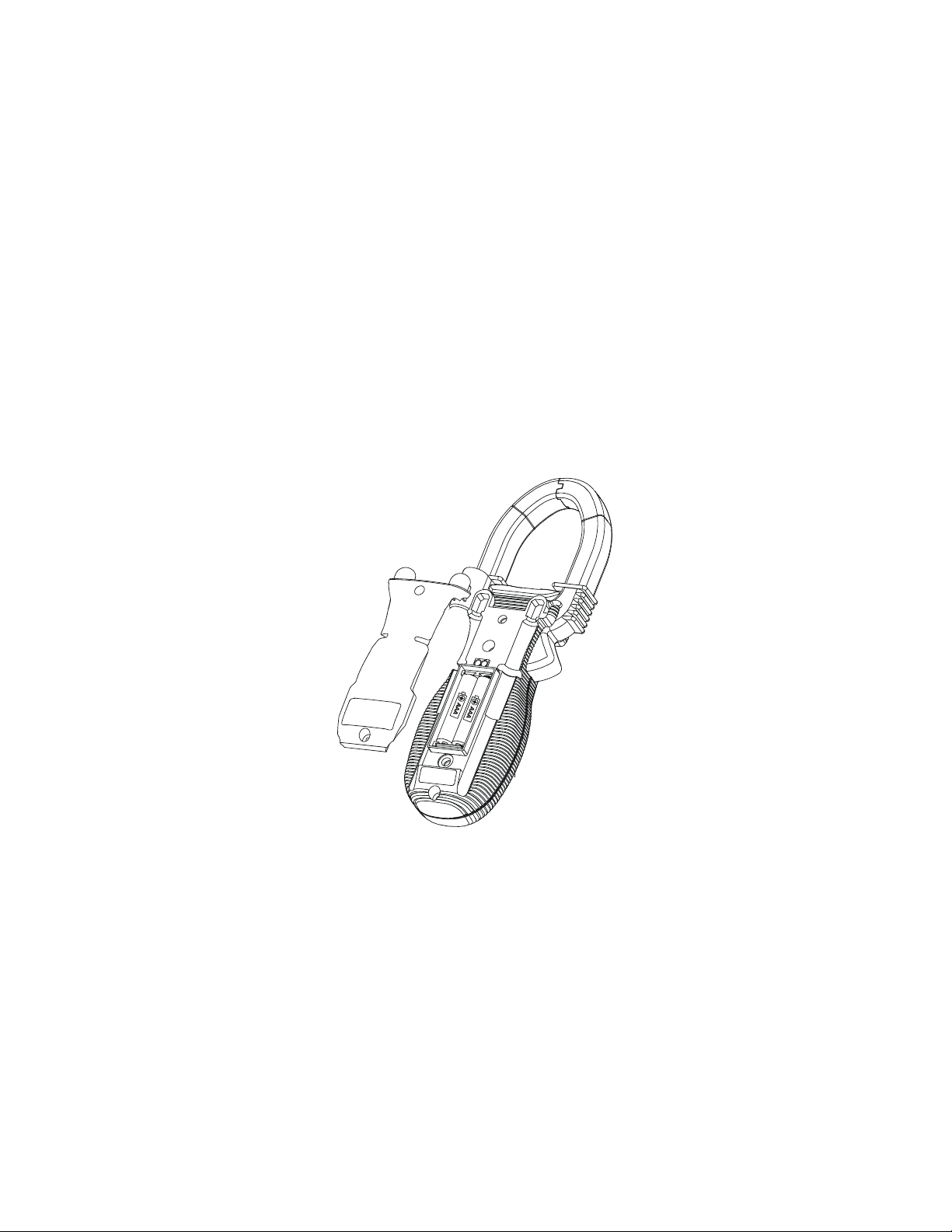

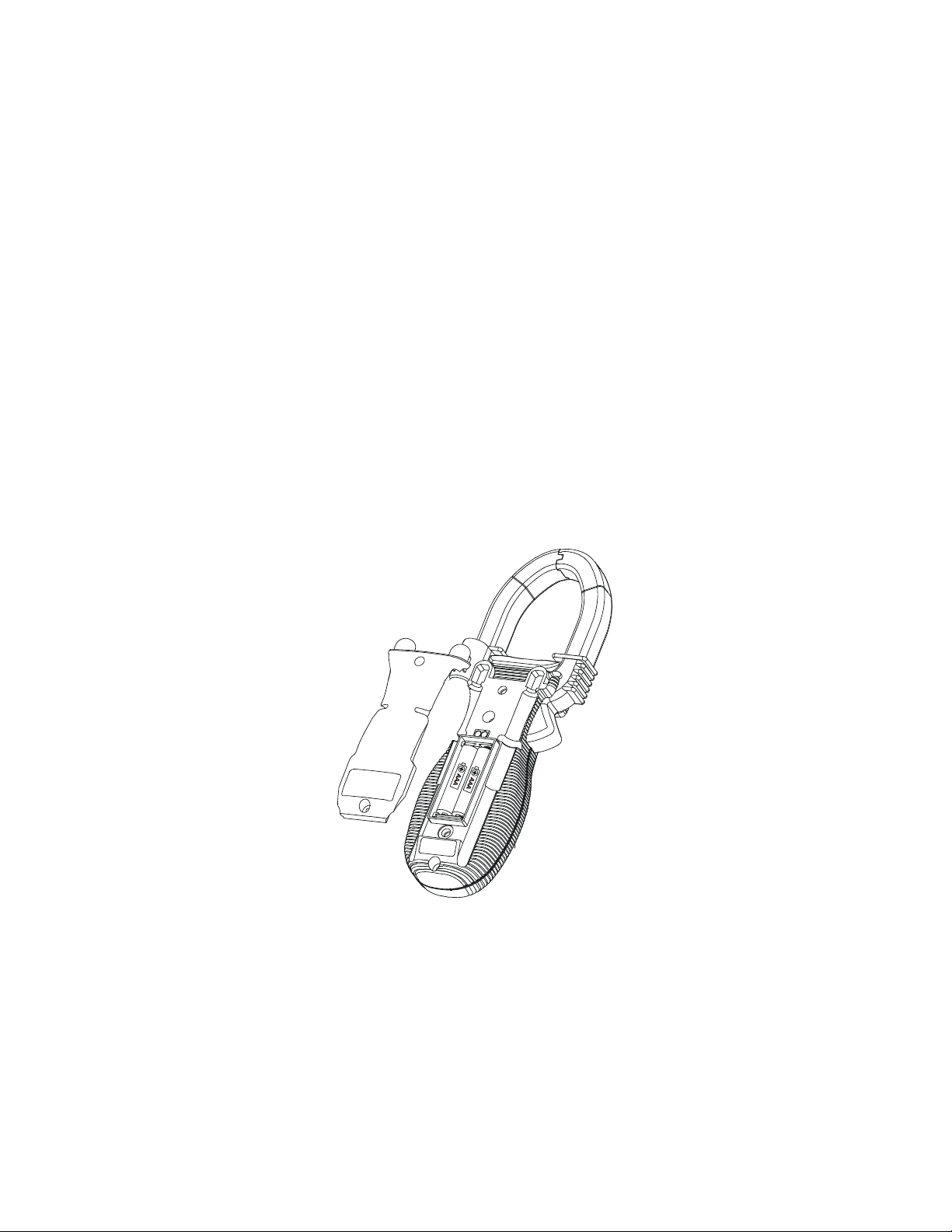

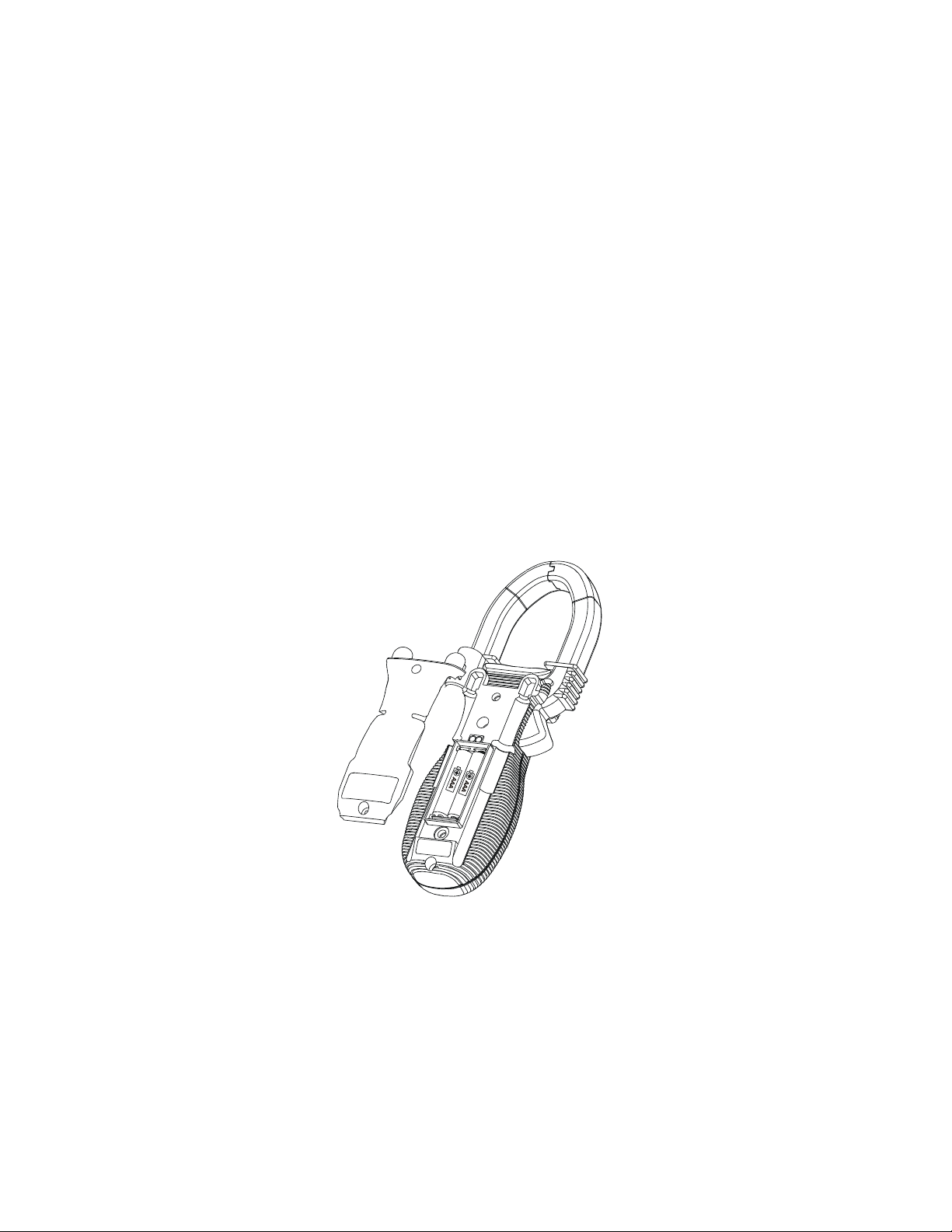

Battery replacement

The meter uses standard 1.5V AAA Size (NEDA 24A or IEC LR03) battery X 2

Loosen the 2 captive screws from the battery cover case. Lift the battery cover
case. Replace the batteries. Replace battery cover case. Re-fasten the screws.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

SPECIFICATIONS

GENERAL SPECIFICATIONS
Display : 3-5/6 digits 6000 counts LCD display(s)
Update Rate : 5 per second nominal
Polarity : Automatic
Low Battery : Below approx. 2.4V
Operating Temperature : 0°C to 40°C
Relative Humidity : Maximum relative humidity 80% for temperature up to

31°C decreasing linearly to 50% relative humidity at 40°C

Altitude : Operating below 2000m
Storage Temperature : -20

o

C to 60

o

C, < 80% R.H. (with battery removed)
Temperature Coefcient : nominal 0.15 x (specified accuracy) /OC @
(-20

o

C to 60

o

C), or otherwise specified

Sensing : Average sensing for ACD-15 PRO; True RMS sensing for ACD-15 TRMS PRO
Safety : Meets EN61010-1:2001; EN61010-2-032:2002), UL3111-2-032(1999):

Category III 600 Volts ac & dc

Transient protection : 6.5kV (1.2/50μs surge) for all models
Pollution degree : 2
E.M.C. : Meets EN61326(1997, 1998/A1), EN61000-4-2(1995), and EN61000-4-

3(1996) In an RF field of 3V/m:
Capacitance function is not specified.
Total Accuracy = Specified Accuracy + 45 digits
Performance above 3V/m is not specified

Overload Protections :

ACA Clamp-on jaws : AC 2000A rms continuous
+ & COM terminals (all functions) : 600VDC/VAC rms

Power Supply : standard 1.5V AAA Size (NEDA 24A or IEC LR03) battery X 2
Power Consumption : 2.2mA typical for ACD-15 PRO; 2.8mA typical for ACD-15

TRMS PRO

APO Timing : Idle for 3 minutes
APO Consumption : 40μA typical on all model functions except that 230μA

typical on ACD- 15 TRMS PRO voltage & current functions

Dimension : L224mm X W78mm X H40mm 224 x 78 x 40mm (8.8 x 3.1 x 1.6”)
Weight : 220 gm approx (7.7 oz)
Jaw opening & Conductor diameter : 45mm max
Accessories : Test leads (pair), batteries installed, user’s manual, & soft carrying

pouch

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

14

ELECTRICAL SPECIFICATIONS

Accuracy is ±(% reading digits + number of digits) or otherwise specified, at
23

O

C ±5

O

C & less than 75% R.H. True RMS Model ACD-15 TRMS PRO ACV &
ACA clamp-on accuracies are specified from 5% to 100% of range or otherwise
specified. Maximum Crest Factor are as specified below, and with frequency
spectrums, besides fundamentals, fall within the meter specified AC bandwidth
for non-sinusoidal waveforms.

DC Voltage

RANGE Accuracy

6.000V 0.5% + 3d

60.00V 1.0% + 5d

600.0V 2.0% + 5d

NMRR : >30dB @ 50/60Hz
CMRR : >100dB @ DC, 50/60Hz,
Rs=1kΩ
Hi-Z DCV Input Impedance:
5MΩ, 90pF nominal
AutoTect

TM

Lo-Z DCV input
impedance: Initially 1.6kΩ, 90pF
nominal; Impedance increases
significantly as display voltage
increases from 50V (typical). Typical
impedances vs display
voltages for reference are:
15kΩ @ 100V
100kΩ @ 300V
210kΩ @ 600V
AutoCheck

TM

DCV Threshold:

> +1.5VDC or < -1.0VDC nominal

Diode Tester

Open Circuit
Voltage

Test Current

< 1.6 VDC

0.4mA (typical)

Audible Threshold: between 0.015V
and 0.080V

Ohms

RANGE Accuracy

1)

6.000kΩ

2)

1.2% + 6d

3)

60.00kΩ, 600.0kΩ 1.0% + 4d

6.000MΩ 2.0% + 4d

Open Circuit Voltage : 0.4VDC typical

1)Cool down interval 2 minutes after
over 50V measurements in Auto-VΩ
position

2)Beeper on while reading < 0.025kΩ

3)Add 40d to specified accuracy while
reading is below 20% of range

600Ω with Continuity Beeper

RANGE Accuracy

600.0Ω 2.0%+8d

1)

Continuity Beeper Response: < 100μs
Open Circuit Voltage: 0.4VDC typical
Audible Threshold: between 10Ω and
300Ω

1)Add 40d to specified accuracy while
reading is below 20% of range

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

Frequency

Voltage Range Sensitivity

(Sine RMS)

Range

6.000V 4V 10Hz ~ 30kHz

60.00V 30V 10Hz ~ 1kHz

600.0V 60V 10Hz ~ 1kHz

Accuracy: 0.5%+4d
Max display: 9999 counts

AC Voltage

RANGE Accuracy

50Hz / 60Hz

6.000V, 60.00V 1.5% + 5d

600.0V 2.0% + 5d

50Hz ~ 500Hz

6.000V, 60.00V 2.0% + 5d

600.0V 2.5% + 5d

CMRR : >60dB @ DC to 60Hz, Rs=1kΩ
Hi-Z ACV Input Impedance:
5MΩ, 90pF nominal
AutoCheck

TM

Lo-Z ACV input impedance:

Initially 1.6kU, 90pF nominal;

Impedance increases significantly
as display voltage increases from
50V (typical). Typical impedances vs
display voltages for reference are:

15kΩ @ 100V
100kΩ @ 300V
210kΩ @ 600V
AutoCheck

TM

ACV Threshold:
> 2VAC (50/60Hz) nominal
True RMS model ACD-15 TRMS PRO Crest
Factor:
< 1.6 : 1 at full scale & < 3.3 : 1 at half
scale

Capacitance

RANGE Accuracy

1)

100.0nF

2)

1000nF,

10.00μF, 100.0μF,
2000μF

3.5%+5d

3)

1) Accuracies with film capacitor or
better

2) Accuracy below 50nF is not
specified

3) Specified with battery voltage
above 2.8V

(approximately half full battery).
Accuracy decreases gradually to 12%
at low battery warning voltage of
approximately 2.4V

VolTectTM, AC Voltage Detection

Typical Voltage Bar Graph

Indication

15V TO 85V -

40V TO 130V - -

60V TO 210V - - -

90V TO 300V - - - -

ABOVE 120V - - - - -

Indication: Bar graph segments

& audible beep tones
proportional to the field

strength
Detection Frequency: 50/60Hz
Detection Antenna: Top side of the

stationary jaw
Probe-Contact EF-Detection: For more
precise indication of live wires, use
the Red (+) probe for direct contact
measurements

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

ACA Current (Clamp-on)

RANGE Accuracy

1) 2) 3)

50Hz / 60Hz

400.0A, 2000A 1.5% + 5d

True RMS model ACD-15 TRMS PRO Crest
Factor:
< 2.0 : 1 at full scale & < 4.0 : 1 at half scale

1)Add 8d to specified accuracy while reading is below 10% of range

2)Induced error from adjacent current-carrying conductor: < 0.06A/A

3) Specified accuracy is for measurements made at the jaw center. When the
conductor is not positioned at the jaw center, position errors introduced are:
Add 1% to specified accuracy for measurements made WITHIN jaw marking
lines (away from jaw opening)

Add 4% to specified accuracy for measurements made BEYOND jaw marking
lines (toward jaws opening)

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Mode d’emploi

©2007 Amprobe Test Tools.

Français

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Limites de garantie et de responsabilité
Amprobe garantit l’absence de vices de matériaux et de fabrication de ce produit

dans des conditions normales d’utilisation et d’entretien pendant une période d’un
an prenant effet à la date d’achat. Cette garantie ne s’applique pas aux fusibles, aux
piles jetables ni à tout produit mal utilisé, modifié, contaminé, négligé ou endommagé
par accident ou soumis à des conditions anormales d’utilisation et de manipulation.
Les revendeurs n’ont pas l’autorisation de prolonger toute autre garantie au nom
d’Amprobe. Pour bénéficier de la garantie, renvoyez le produit accompagné d’un
justificatif d’achat auprès d’un centre de services agréé par Amprobe Test Tools, d’un
distributeur ou d’un revendeur Amprobe. Voir la section Réparation pour tous les
détails. LA PRESENTE GARANTIE EST LE SEUL ET EXCLUSIF RECOURS DE L’UTILISATEUR
TOUTES AUTRES GARANTIES, EXPLICITES, IMPLICITES OU STATUTAIRES, NOTAMMENT
LES GARANTIES DE QUALITE MARCHANDE OU D’ADAPTATION A UN OBJECTIF
PARTICULIER SONT EXCLUES PAR LES PRESENTES. LE FABRICANT NE SERA EN AUCUN
CAS TENU RESPONSABLE DE DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS
OU CONSECUTIFS, NI D’AUCUNS DEGATS OU PERTES DE DONNEES, SUR UNE BASE
CONTRACTUELLE, EXTRA-CONTRACTUELLE OU AUTRE. Etant donné que certaines
juridictions n’admettent pas les limitations d’une condition de garantie implicite ou
l’exclusion ou la limitation de dégâts accidentels ou consécutifs, il se peut que les
limitations et les exclusions de cette garantie ne s’appliquent pas à votre cas.

Réparation
Tous les outils de test renvoyés pour un étalonnage ou une réparation couverte ou

non par la garantie doivent être accompagnés des éléments suivants : nom, raison
sociale, adresse, numéro de téléphone et justificatif d’achat. Ajoutez également une
brève description du problème ou du service demandé et incluez les cordons de test
avec l’appareil. Les frais de remplacement ou de réparation hors garantie doivent être
acquittés par chèque, mandat, carte de crédit avec date d’expiration, ou par bon de
commande payable à l’ordre d’Amprobe

®

Test Tools.

Remplacements et réparations sous garantie – Tous pays
Veuillez lire la déclaration de garantie et vérifiez la pile avant de demander une

réparation. Pendant la période de garantie, tout outil de test défectueux peut être
renvoyé auprès de votre distributeur Amprobe

®

Test Tools pour être échangé contre

et aux Etats-Unis, les appareils devant être remplacés ou réparés sous garantie
peuvent également être envoyés dans un centre de services Amprobe

®

Test Tools

(voir les adresses ci-dessous).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Remplacements et réparations hors garantie – Canada et Etats-Unis
Les appareils à réparer hors garantie au Canada et aux Etats-Unis doivent être

envoyés dans un centre de service Amprobe

®

Test Tools. Appelez Amprobe® Test
Tools ou renseignez-vous auprès de votre lieu d’achat pour connaître les tarifs en
vigueur de remplacement ou de réparation.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1

ACD-15 Pro & ACD-15 TRMS Pro

Clamp-on Multimeter Series

Table des matières

SECURITE ..............................................................................................................2

TERMES UTILISES DANS CE MANUEL ...........................................................2

SYMBOLES ELECTRIQUES INTERNATIONAUX ............................................3

Directives CE .......................................................................................................3

DESCRIPTION DU PRODUIT ............................................................................4

FONCTIONNEMENT............................................................................................5

Fonctions Hi-Z DCV, ACV et Line-Level Hz ..................................................6

Mode AutoTect

TM

..............................................................................................7

Détection du champ électrique EF ...............................................................9

Fonctions 600Ω/ •/ ..........................................................................10

ENTRETIEN............................................................................................................11

CARACTERISTIQUES ..........................................................................................13

CARACTERISTIQUES ELECTRIQUES ...............................................................14

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

SECURITE

Ce manuel présente les informations et les mises en gardes à respecter pour
assurer et maintenir le fonctionnement sans danger de l’instrument. Cet
appareil doit être utilisé de la manière spécifiée par le fabricant afin de ne pas
entraver la protection intégrée.

Le multimètre est conforme aux réglementations sur la double isolation
EN61010-1:2001 ; EN61010-2-032:2002), UL3111-2-032(1999) :

Catégorie III 600 volts c.a. et c.c.

SELON LA CATEGORIE DE SURTENSION CEI61010 (INSTALLATION)

SURTENSION DE CATEGORIE II

Les environnements de SURTENSION DE CATEGORIE II concernent les
équipements électriques alimentés par une installation à poste fixe.
Exemples : appareils domestiques ou utilisés au bureau ou en laboratoire.

SURTENSION DE CATEGORIE III

Les environnements de SURTENSION DE CATEGORIE III concernent les équipements
des installations à poste fixe.
Exemples : commutateurs dans les installations à poste fixe et certains équipements
à usage industriel avec branchement permanent à l’installation à poste fixe.

SURTENSION DE CATEGORIE IV

Les équipements de SURTENSION DE CATEGORIE IV doivent être utilisés à
l’origine de l’installation. Exemples : compteurs électriques et des dispositifs de
protection à maximum de courant primaire.

TERMES UTILISES DANS CE MANUEL

Un message AVERTISSEMENT identifie les conditions et les actions susceptibles
d’entraîner des blessures graves, voire la mort de l’utilisateur.

Un message ATTENTION identifie les conditions et les actions susceptibles
d’endommager ou d’entraîner un dysfonctionnement de l’instrument.

AVERTISSEMENT

Pour réduire le risque d’incendie ou d’électrocution, ne pas exposer cet
appareil à l’humidité ou à la pluie. Le multimètre est destiné à être utilisé à
l’intérieur uniquement.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

Pour éviter les chocs électriques, observer les précautions de sécurité appropriées en
intervenant sur des tensions supérieures à 60 V c.c. ou à 30 V c.a. eff. Ces niveaux de
tension présentent un risque d’électrocution pour l’utilisateur.

Inspecter les cordons de mesure, les connecteurs et les sondes pour détecter
l’endommagement de l’isolant ou les parties métalliques exposées avant d’utiliser
l’instrument. Remplacer immédiatement l’élément si des défauts sont détectés.

Ne pas toucher à l’embout des cordons de mesure ou au circuit testé quand
l’alimentation est appliquée au circuit mesuré. Pour éviter les courts-circuits
accidentels des barres omnibus et des conducteurs nus (non isolés) sous tension
dangereuse, couper le courant avant d’insérer et de retirer les mâchoires de la pince
de courant. Tout contact avec le conducteur peut provoquer un choc électrique.
Garder les mains/doigts derrière les collerettes de protection qui indiquent les
limites de sécurité du multimètre et des cordons pendant la mesure.

Ne pas utiliser l’instrument en présence de poussières, de vapeurs et de gaz

(matière) explosif, de gaz (matière) combustible.

ATTENTION

Débrancher les cordons de mesure des points de test avant de changer de
fonction sur le multimètre.

SYMBOLES ELECTRIQUES INTERNATIONAUX



Attention ! Se reporter aux explications de ce manuel



Attention ! Risque de décharge électrique



Prise de terre



Double isolation ou isolation renforcée



c.a. -- courant alternatif



c.c. -- courant continu



Fusible



Symbole de conformité, l’instrument est conforme avec les directives
appropriées. Il est conforme à la directive CEM (89/336/CEE) et à la directive
sur les basses tensions (73/23/CEE) avec leurs normes acceptées.



Symbole du marquage des appareils électriques et électroniques
(Directive WEEE 2002/96/CE).



L’application et le retrait de la pince à proximité de conducteurs sous
tension dangereuse sont autorisés.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

DESCRIPTION DU PRODUIT

Ce mode d’emploi ne représente les modèles qu’à titre indicatif. Reportez-vous aux
détails des caractéristiques pour la disponibilité des fonctions sur chaque modèle.

1) Détecteur sans contact, fonction
AutoTect : position d’antenne

2) Repère des mâchoires pour
l’indicateur d’erreur de position A c.a.

3) Collerette de protection des doigts
indiquant les limites de sécurité sur
les mâchoires pendant les mesures
de courant

4) Boutons-poussoirs pour les
fonctionnalités spéciales

5) Prise d’entrée pour toutes les
fonctions SAUF la fonction de
courant A c.a. non invasive

6) Prise d’entrée commune (référence à la
terre) pour toutes les fonctions SAUF la
fonction de courant A c.a. non invasive

7) Commutateur à glissière pour mettre
le multimètre sous et hors tension et
choisir une fonction

8) Affichage LCD à 3-5/6 chiffres,
6000 comptes

9) Gâchette d’ouverture des mâchoires
de la pince transformateur

10) Indicateurs du centrage des

mâchoires, là où la meilleure
précision A c.a. est spécifiée

11) Mâchoires de pince transformateur

pour capter le champ magnétique
du courant c.a.

-30.21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5

FONCTIONNEMENT

23.80

V

Fonction de la pince de courant A c.a.

Réglez le commutateur à glissière sur la position voulue . Les entrées sont établies
par les mâchoires de la pince pour les mesures de courant A c.a. non invasives.

ATTENTION

• Appuyez sur la gâchette et serrez les mâchoires autour du conducteur sous

tension d’un circuit pour la mesure du courant de charge. Vérifiez que les
mâchoires sont bien refermées afin de ne pas introduire d’erreurs de mesure.
L’inclusion de plusieurs conducteurs d’un circuit entraîne une mesure de
courant différentiel (identification d’un courant de fuite. p. ex.).

• Les dispositifs transportant le courant adjacents tels que les transformateurs,

les moteurs et les fils conducteurs affectent la précision des mesures. Eloignez
les mâchoires de ces éléments pour réduire le plus possible leur influence.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

Fonctions Hi-Z DCV, ACV et Line-Level Hz

Réglez le commutateur à glissière sur la position des mesures de tension
(Hi-Z) d’impédance commune. L’impédance d’entrée est réglée à environ 5
MΩ pour minimiser le chargement sur les circuits testés. La mesure DCV est la
fonction par défaut. Le symbole du courant coutinu « » s’affiche. Appuyez
brièvement sur le bouton SELECT pour sélectionner ACV. Le symbole du courant
alternatif « » s’affiche. Appuyez de nouveau brièvement sur le bouton pour
sélectionner la fonction Line-Level Hz.

Remarque :

• La sensibilité d’entrée Hz du niveau ligne varie automatiquement avec la gamme

ACV sélectionnée lorsque la fonction Line-Level Hz est activée. La sensibilité de la
gamme AC 6 V est la plus élevée et celle de la gamme AC 600 V est la plus faible.
Une mesure du signal dans la fonction ACV PENDANT la sélection de la fonction
Line-Level Hz dans cette gamme V c.a. définit automatiquement la sensibilité
appropriée pour les applications de tension plus élevées. Ceci permet d’éviter
les bruits électriques, par exemple dans les applications en 110/220 V. Ainsi, si le
résultat affiché est zéro, à cause de niveaux de signal insuffisants, sélectionnez
la fonction Line-Level Hz AVANT de procéder aux mesures (gamme 6 V c.a.) pour
régler l’appareil sur la sensibilité la plus élevée.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

7

Mode AutoTectTM

Réglez le commutateur à glissière sur la position voulue . La fonction
novatrice AutoTect™ sélectionne automatiquement la fonction de mesure en
DCV, ACV ou Ω (résistance) selon l’entrée utilisée par les cordons de mesure.

• En l’absence d’entrée, le multimètre afche « Auto» quand il est prêt.

• En l’absence d’un signal de tension mais en présence d’une résistance

inférieure à 6 MΩ, le multimètre affiche la valeur de la résistance. En présence
d’une résistance inférieure à 25 Ω (0,025 kΩ), le multimètre émet aussi une
tonalité de continuité.

• En présence d’un signal supérieur au seuil +1,5 V c.c., -1 V c.c. ou 2 V c.a.

jusqu’à la tension nominale de 600 V, le multimètre affiche la valeur de la
tension appropriée en c.c. ou c.a., selon l’amplitude de crête la plus élevée.

• Fonction d’alarme de surcharge : En présence d’une tension nominale
supérieure à 600 V, le multimètre affiche « 0L» en émettant un bip sonore
pour indiquer le dépassement de calibre. Pour éviter tout danger, débranchez
immédiatement les cordons de mesure du signal.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

Remarque :

• Fonction de verrouillage de gamme : Lorsque le résultat de mesure s’affiche
en mode AutoTect

TM

, appuyez brièvement 1 fois sur le bouton RANGE pour

verrouiller la gamme/fonction active. Le symbole « Auto» disparaît. Le
verrouillage de gamme permet d’accélérer des mesures répétitives. Appuyez
brièvement sur le bouton de façon répétée pour passer d’une gamme à
l’autre. Maintenez le bouton enfoncé pendant au moins 1 seconde pour
revenir au mode AutoTect

TM

.

• Alarme dangereuse : Lors des mesures de résistance en mode AutoTect

TM

, un

affichage inattendu de valeurs de tension indique que l’objet testé est sous tension.

• Eliminateur de tension fantôme : Les tensions fantômes sont des signaux
parasites indésirables couplés aux signaux complets adjacents qui perturbent
les mesures de tension courantes du multimètre. Notre mode AutoTect

TM

fournit une impédance d’entrée faible (accélération) (env. 1,6 kΩ à basse
tension) pour purger les tensions fantômes en laissant principalement des
valeurs de signal complet sur l’affichage du multimètre. Cette fonctionnalité
très précieuse offre une indication précise des signaux complets, en
différenciant notamment les fils actifs et coupés (à la terre) dans les
installations électriques.

AVERTISSEMENT :

• L’impédance d’entrée du mode AutoTect

TM

augmente brutalement de la valeur

initiale 1,6 kΩ à plusieurs centaines de kΩ sur les signaux complets de tension
élevée. L’apparition de « LoZ» sur l’écran LCD rappelle aux utilisateurs que ce
mode à faible impédance est actif. Le courant crête de charge initial, en sondant
directement 600 V c.a. par exemple, peut atteindre 530 mA (600 V x 1,414 /
1,6 kΩ) pour retomber brutalement à environ 4 mA (600 V x 1,414 / 210 kΩ)
en une fraction de seconde. N’utilisez pas le mode AutoTect

TM

sur les circuits
susceptibles d’être endommagés par une impédance d’entrée si faible. Utilisez
plutôt les modes de tension d’impédance d’entrée commune sur le commutateur
à glissière (Hi-Z à environ 5 MΩ) pour minimiser le chargement de ces circuits.

Mode de gamme automatique ou manuel

Lorsque la fonction sélectionnée présente plusieurs gammes, appuyez
brièvement sur le bouton RANGE pour sélectionner la gamme manuelle. Le
multimètre reste dans la gamme active jusque-là. Le symbole Auto disparaît
de l’affichage LCD. Appuyez brièvement sur le bouton une nouvelle fois pour
passer d’une gamme à l’autre. Maintenez le bouton enfoncé pendant au moins
1 seconde pour revenir en mode de gamme automatique.

Remarque :
*La fonction de gamme manuelle n’est pas disponible pour les fonctions 600 Ω/

•/

.

*Pour utiliser la fonction de gamme manuelle en mode AutoCheck

TM

, reportez-

vous aux notes de bas de page de la section « Fonction de verrouillage de
gamme » du mode AutoCheck

TM

.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

Détection des tensions c.a. - VolTect

TM

Appuyez brièvement sur le bouton EF (NCV) dans la fonction choisie pour activer/
désactiver la détection des tensions alternatives avec VolTect

TM

. Le multimètre

affiche «

» quand il est prêt. L’intensité du signal est indiquée par une série de

barres sur l’affichage incrémental et par des tonalités de bip variables.

• Détection EF sans contact (NCV) : Une antenne située au sommet de la mâchoire
fixe (voir le symbole sur la mâchoire

) détecte le champ électrique entourant
les conducteurs transportant le courant Elle convient parfaitement pour dépister
les branchements sous tension, repérer les cassures des fils et distinguer les
branchements à la terre et les branchements sous tension.

• Détection EF avec contact de sonde : Pour des indications plus précises des
fils sous tension, et notamment distinguer les branchements sous tension des
branchements à la terre, utilisez la sonde de test rouge (+) pour les mesures
par contact direct.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

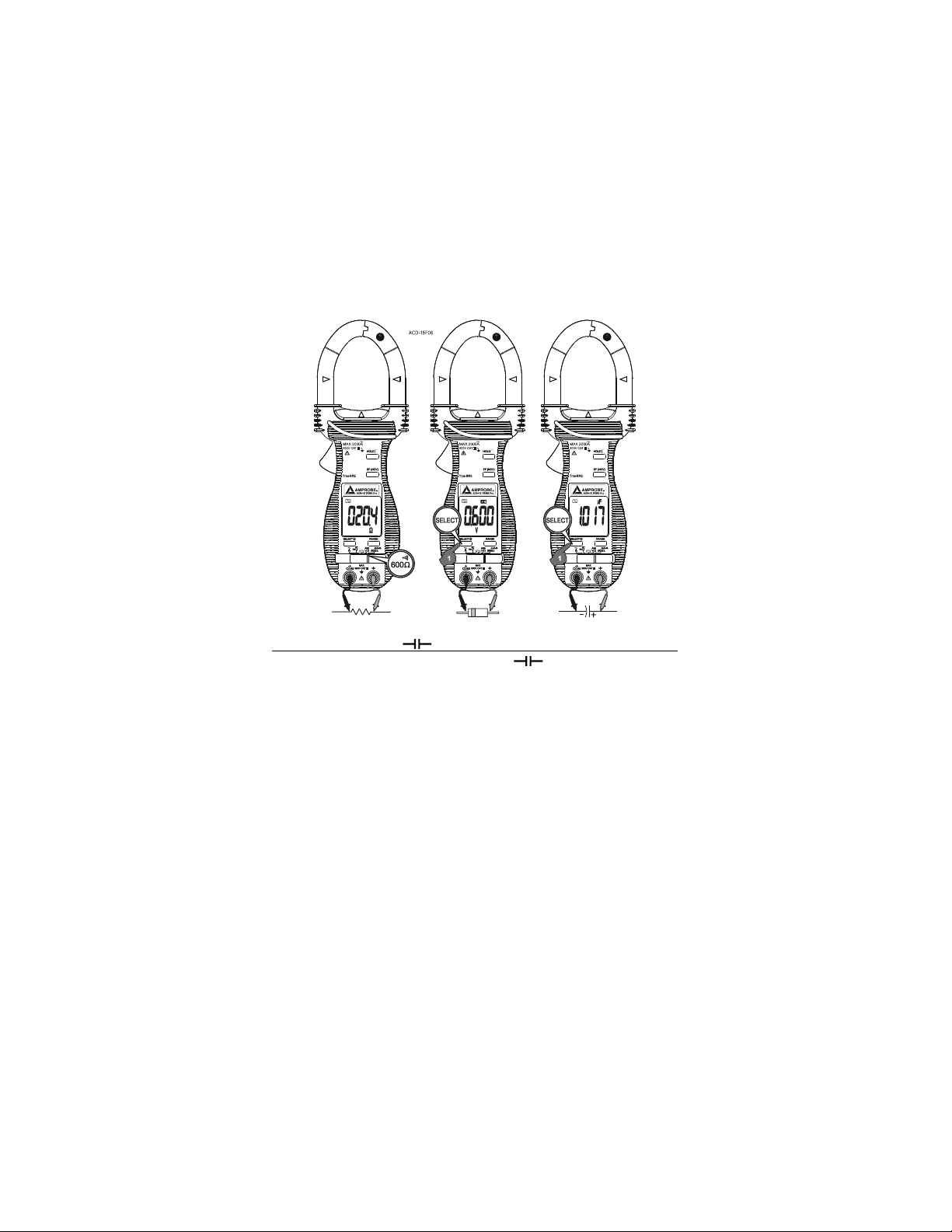

Fonctions 600Ω/ •/

Réglez le commutateur à glissière sur la position 600Ω/ •/ .

• La gamme de résistance de 600 Ω avec bip de continuité est la fonction

par défaut. Cette gamme à faible résistance étendue complète la fonction
de résistance (Ω) en mode AutoCheck

TM

. Le temps de réponse avec bip de
continuité est en outre considérablement amélioré (par rapport à celui du
mode AutoCheck

TM

) dans cette architecture de gamme autonome. Le bip de
continuité permet de vérifier les branchements des câbles et le fonctionnement
des commutateurs. Un bip continu indique un circuit complet.

• Appuyez brièvement sur le bouton SELECT pour sélectionner la fonction du
contrôle de diode. Le résultat montre la baisse approximative de la tension
aux bornes des cordons. Une chute de tension normale dans le sens direct,
(polarisée en inverse) pour une bonne diode à silice se situe entre 0,400 V et
0,900 V. Un résultat plus élevé indique une fuite sur la diode (défectueuse).
Un résultat nul indique une diode en court-circuit (défectueuse) ; le
multimètre émet alors un bip continu d’avertissement. OL indique une diode
ouverte (défectueuse). Inversez les branchements des cordons de mesure
(polarisés en inverse) aux bornes de diode. L’affichage montre OL si la diode
est bonne. Tout autre résultat indique que la diode est résistive ou en court­circuit (défectueuse).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

• Une NOUVELLE pression rapide du bouton SELECT sélectionne la fonction de
capacité. Le temps des mesures de capacité varie selon la capacité mesurée.
Quelques secondes suffisent pour mesurer les valeurs inférieures à 100 μF.
Toutefois, il faut une minute ou plus pour mesurer les valeurs extrêmes
d’environ 2000 μF.

Fonction de maintien HOLD 

La fonction de maintien HOLD permet de figer l’affichage pour le visualiser
ultérieurement. Appuyez brièvement sur le bouton HOLD pour activer ou
fermer la fonction du maintien d’affichage. Le symbole « » s’affiche.

Afchage rétroéclairé (modèle ACD-15 TRMS Pro uniquement)

Appuyez sur le bouton SELECT pendant au moins 1 seconde pour activer ou
désactiver la fonction de rétroéclairage de l’affichage.

Arrêt automatique (APO)

Le multimètre se met en veille automatiquement après 3 minutes environ
si aucune mesure ou aucun bouton ou commutateur n’a été activé dans
l’intervalle. Pour sortir le multimètre de la mise en veille automatique (APO),
appuyez sur un bouton ou réglez le sélecteur rotatif sur arrêt (OFF) puis de
nouveau sur marche. Positionnez toujours le sélecteur rotatif sur OFF quand le
multimètre n’est pas utilisé.

ENTRETIEN

AVERTISSEMENT

Pour éviter les chocs électriques, débrancher le multimètre des circuits, enlever
les cordons de mesure des prises d’entrée et régler le multimètre sur OFF avant
d’ouvrir le boîtier. Ne pas utiliser l’appareil si le boîtier est ouvert.

Dépannage

Si l’appareil ne fonctionne pas correctement, vérifiez les piles, les cordons de
mesure, etc. et remplacez les éléments nécessaires. Vérifiez la procédure de
fonctionnement décrite au début de ce mode d’emploi. Si la borne d’entrée
tension-résistance de l’appareil est soumise à une tension transitoire élevée
(provoquée par la foudre ou par une surtension par commutation sur le réseau)
par accident ou d’autres conditions anormales de fonctionnement, les résistances
des fusibles série sautent (adoptent une impédance élevée, coupure) à la façon
des fusibles pour protéger l’utilisateur et l’appareil. La plupart des fonctions
de mesures empruntant cette borne sont ensuite dans un circuit ouvert. Le
remplacement des résistances de fusibles série et des spintermètres doit être
confié à un technicien qualifié. Consultez la section GARANTIE LIMITEE pour
obtenir des renseignements sur la garantie et le service après-vente.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

Nettoyage et entreposage

Nettoyez régulièrement le boîtier avec un chiffon humide et du détergent
doux. N’utilisez ni abrasifs, ni solvants. Si le multimètre doit rester inutilisé
pendant plus de 60 jours, retirez les piles et rangez-les séparément

Remplacement des piles

Le multimètre utilise 2 piles AAA standard de 1,5 V (NEDA 24A ou CEI LR03)

Desserrez les 2 vis imperdables du couvercle du logement des piles. Soulevez le
couvercle. Remplacer les piles. Replacez le couvercle des piles. Resserrez les vis.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

CARACTERISTIQUES

CARACTERISTIQUES GENERALES
Afchage : Affichage(s) LCD à 3-5/6 chiffres, 6000 comptes
Vitesse de rafraîchissement : 5 par seconde (nominale)
Polarité : Automatique
Batterie faible : En dessous de 2,4 V environ
Température de fonctionnement : 0 °C à 40 °C
Humidité relative : Humidité relative maximum de 80 % pour les températures

jusqu’à 31 °C diminuant linéairement jusqu’à 50 % H.R. à 40 °C

Altitude : Fonctionnement en dessous de 2 000 m
Température de stockage : -20 °C à 60 °C, < 80% H.R. (sans les piles)
Coefcient thermique : nominal 0,15 x (précision spécifiée)/ OC à

(-20 °C à 60 °C), sauf mention contraire
Détection : Détection de moyenne pour le ACD-15 PRO ; détection à mesure eff.
vraie (TRMS) pour le ACD-15 TRMS PRO
Sécurité : Conforme à EN61010-1:2001 ; EN61010-2-032:2002, UL3111-2-

032(1999) : Catégorie III 600 volts c.a. et c.c.

Protection contre les transitoires : 6,5 kV (surtension de 1,2/50 μs) pour tous les modèles
Degré de pollution : 2
Compatibilité électromagnétique : Conforme à EN61326 (1997, 1998/A1), EN61000-

4-2 (1995) et EN61000-4-3 (1996). Dans un champ

haute fréquence (RF) de 3 V/m s :
La fonction de capacité n’est pas spécifiée.
Précision totale = Précision spécifiée + 45 chiffres
Les performances supérieures à 3 V/m ne sont pas spécifiées

Protection contre les surcharges :

Mâchoires de la pince A c.a. : 2000 A en c.a. eff. continu
+ et bornes COM (toutes fonctions) : 600 V c.c./V c.a. eff.

Alimentation : 2 piles AAA standard de 1,5V (NEDA 24A ou CEI LR03)
Consommation d’énergie : 2,2 mA typique pour le ACD-15 PRO ; 2,8 mA

typique pour le ACD-15 TRMS PRO

Arrêt automatique : Inactivité pendant 3 minutes
Consommation avec APO : 40 μA typique sur toutes les fonctions des modèles sauf

230 μA typique pour les fonctions de courant et de tension du ACD-15 TRMS PRO

Dimensions : L 224 mm x l 78 mm x H 40 mm 224 x 78 x 40 mm (8,8 x 3,1 x 1,6 po.)
Poids : 220 gm environ (7,7 oz)
Ouverture des mâchoires et diamètre du conducteur : 45 mm max
Accessoires : Cordons de mesure (paire), piles installées, mode d’emploi et

mallette de transport soupl

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

14

CARACTERISTIQUES ELECTRIQUES

La précision est ± (% chiffres du résultat + nombre de chiffres) sauf mention contraire, à
23O C ±5O C et moins de 75 % H.R. Les précisions des modèle de pinces ACD-15 TRMS
PRO ACV et A CA sont spécifiés entre 5 % et 100 % de la gamme sauf mention contraire.
Les facteurs de crête maximum sont spécifiés ci-dessous ; avec les spectres de fréquence,
en dehors des fondamentaux, ils se situent dans la bande passante en courant alternatif
spécifiée pour les signaux non sinusoïdaux sur le multimètre.

Tension c.c.

GAMME Précision

6,000V 0,5 % + 3 c

60,00V 1,0 % + 5 c

600,0V 2,0 % + 5 c

Taux d’élimination en mode normal :
> 30 dB à 50/60 Hz
Taux d’élimination en mode commun :
> 100 dB en courant continu, 50/60 Hz,
Rs = 1 kΩ
Impédance d’entrée Hi-Z DCV :
5 MΩ, 90 pF nominal
Impédance d’entrée Lo-Z DCV
AutoTect

TM

: Initialement 1,6 kΩ,
90 pF nominal ; l’impédance
augmente sensiblement à mesure que
la tension affichée augmente de 50 V
(typique). Impédances typiques ou
tensions affichées
en référence :
15 kΩ à 100 V
100 kΩ à 300 V
210 kΩ à 600 V
Seuil V c.c. AutoCheck

TM

:

> + 1,5 V c.c. ou < -1,0 V c.c. nominal

Contrôleur de diode

Tension en
circuit ouvert

Courant
de test

< 1,6 V c.c.

0,4 mA (typique)

Seuil sonore : entre 0,015 V et 0,080 V

Ohms

GAMME Précision

1)

6,000 kΩ

2)

1,2 % + 6 c

3)

60,00 kΩ, 600,0 kΩ 1,0 % + 4 c

6,000 MΩ 2,0 % + 4 c

Tension en circuit ouvert : 0,4 V c.c. typique

1) Intervalle de refroidissement de
2 minutes après mesures 50 V en
position Auto-VΩ

2) Avertisseur actif pendant une
lecture < 0,025 kΩ

3) Ajouter 40d à la précision spécifiée
pendant une lecture inférieure à
20 % de la gamme

600 Ω avec avertisseur de continuité

GAMME Précision

600,0 Ω 2,0 % + 8 c

1)

Réponse de l’avertisseur de continuité :
< 100 μs
Tension en circuit ouvert : 0,4 V c.c. typique
Seuil sonore : entre 10 Ω et 300 Ω

1) Ajouter 40c à la précision spécifiée
pendant une lecture inférieure à
20 % de la gamme

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

Fréquence

Gamme
de tension

Sensibilité

(sinusoïde, eff.)

Gamme

6,000 V 4 V 10 Hz ~ 30 kHz

60,00 V 30 V 10 Hz ~ 1 kHz

600,0 V 60 V 10 Hz ~ 1 kHz

Précision : 0,5 % + 4 c
Affichage max : 9999 comptes

Tension c.a.

GAMME Précision

50 Hz / 60 Hz

6,000 V, 60,00 V 1,5 % + 5 c

600,0 V 2,0 % + 5 c

50 Hz ~ 500 Hz

6,000 V, 60,00 V 2,0 % + 5 c

600,0 V 2,5 % + 5 c

Taux d’élimination en mode commun :
> 60 dB en courant continu, 60 Hz,
Rs = 1 kΩ
Impédance d’entrée Hi-Z ACV :
5 MΩ, 90 pF nominal
Impédance d’entrée Lo-Z ACV AutoTect

TM

:

Initialement 1,6 kΩ, 90 pF nominal ;

l’impédance augmente sensiblement
à mesure que la tension affichée
augmente de 50 V (typique).
Impédances typiques par rapport
aux tensions affichées en référence :

15 kΩ à 100 V
100 kΩ à 300 V
210 kΩ à 600 V
Seuil V c.a. AutoCheck

TM

:
> 2 V c.a. (50/60 Hz) nominal
Facteur de crête du modèle ACD-15
TRMS PRO :
< 1,6 : 1 à pleine échelle et < 3,3 : 1 à
demi-échelle

Capacité

GAMME Précision

1)

100,0 nF

2)

1000 nF,
10,00 μF, 100,0 μF,
2000 μF

3,5 % + 5 c

3)

1) Précisions avec condensateur à film
plastique ou mieux

2) La précision inférieure à 50 nF n’est
pas spécifiée

3) Spécifiée avec une tension de
batterie supérieure à 2,8 V

(batterie à moitié pleine environ).
La précision diminue progressivement
jusqu’à 12 % à la tension indicatrice
de piles faibles, soit environ 2,4 V

Détection des tensions c.a. - VolTect

TM

Tension normale Indication du

graphique
à barres

15 V à 85 V -

40 V à 130 V - -

60 V à 210 V - - -

90 V à 300 V - - - -

Au-dessus de 120 V - - - - -

Indication : Barres d’affichage

incrémental et tonalités
de bips proportionnelles à

l’intensité du champ
Fréquence de détection : 50/60 Hz
Antenne de détection : Côté supérieur de

la mâchoire fixe
Détection EF avec contact de sonde :
Pour des indications plus précises des
fils sous tension, utilisez la sonde rouge
(+) pour des mesures par contact direct

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

Courant A c.a. (pince)

GAMME Précision

1) 2) 3)

50 Hz / 60 Hz

400,0 A, 2000 A 1,5 % + 5 c

Facteur de crête du modèle ACD-15 TRMS PRO :
< 2,0 : 1 à pleine échelle et < 4,0 : 1 à demi-échelle

1) Ajouter 8 d à la précision spécifiée quand la lecture est inférieure à
10 % de la gamme

2) Erreur induite du conducteur transportant le courant adjacent : < 0,06 A/A

3) La précision est spécifiée pour les mesures relevées au centre des mâchoires.
Des erreurs de position sont introduites lorsque le conducteur n’est pas
positionné au centre des mâchoires : Ajouter 1 % à la précision spécifiée
pour les mesures relevées ENTRE les repères des mâchoires (loin de
l’ouverture des mâchoires)

Ajouter 4 % à la précision spécifiée pour les mesures relevées AU-DELÀ des
repères des mâchoires (vers l’ouverture des mâchoires)

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Bedienungshandbuch

©2007 Amprobe Test Tools.

Deutsch

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Beschränkte Gewährleistung und Haftungsbeschränkung
Es wird gewährleistet, dass dieses Amprobe-Produkt für die Dauer von einem Jahr ab

dem Kaufdatum frei von Material- und Fertigungsdefekten ist. Diese Gewährleistung
erstreckt sich nicht auf Sicherungen, Einwegbatterien oder Schäden durch Unfälle,
Nachlässigkeit, Missbrauch, Änderungen oder abnormale Betriebsbedingungen
bzw. unsachgemäße Handhabung. Die Verkaufsstellen sind nicht dazu berechtigt,
diese Gewährleistung im Namen von Amprobe zu erweitern. Um während der
Gewährleistungsperiode Serviceleistungen zu beanspruchen, das Produkt mit
Kaufnachweis an ein autorisiertes Amprobe Test Tools Service-Center oder an einen
Amprobe-Fachhändler/-Distributor einsenden. Nähere Einzelheiten siehe Abschnitt
„Reparatur“. DIESE GEWÄHRLEISTUNG STELLT DEN EINZIGEN UND ALLEINIGEN
RECHTSANSPRUCH AUF SCHADENERSATZ DAR. ALLE ANDEREN GEWÄHRLEISTUNGEN,
VERTRAGLICH GEREGELTE ODER GESETZLICHE VORGESCHRIEBENE, EINSCHLIESSLICH
DER GESETZLICHEN GEWÄHRLEISTUNG DER MARKTFÄHIGKEIT UND DER EIGNUNG
FÜR EINEN BESTIMMTEN ZWECK, WERDEN ABGELEHNT. DER HERSTELLER ÜBERNIMMT
KEINE HAFTUNG FÜR SPEZIELLE, INDIREKTE, NEBEN- ODER FOLGESCHÄDEN ODER
VERLUSTE, DIE AUF BELIEBIGER URSACHE ODER RECHTSTHEORIE BERUHEN. Weil
einige Staaten oder Länder den Ausschluss oder die Einschränkung einer implizierten
Gewährleistung sowie von Begleit- oder Folgeschäden nicht zulassen, ist diese
Gewährleistungsbeschränkung möglicherweise für Sie nicht gültig.

Reparatur
Zu allen Geräten, die zur Reparatur oder Kalibrierung im Rahmen der Garantie oder

außerhalb der Garantie eingesendet werden, muss folgendes beigelegt werden: Name
des Kunden, Firmenname, Adresse, Telefonnummer und Kaufbeleg. Zusätzlich bitte
eine kurze Beschreibung des Problems oder der gewünschten Wartung sowie die
Messleitungen dem Messgerät beilegen. Die Gebühren für Reparaturen außerhalb der
Garantie oder für den Ersatz von Instrumenten müssen per Scheck, Geldanweisung oder
Kreditkarte (Kreditkartennummer mit Ablaufdatum) beglichen werden oder es muss ein
Auftrag an Amprobe

®

Test Tools formuliert werden.

Garantiereparaturen oder -austausch - alle Länder
Bitte die Garantieerklärung lesen und die Batterie prüfen, bevor Reparaturen

angefordert werden. Während der Garantieperiode können alle defekten Geräte
zum Umtausch gegen dasselbe oder ein ähnliches Produkt an den Amprobe

®

Test

Tools-Distributor gesendet werden. Ein Verzeichnis der zuständigen Distributoren

Amprobe

®

Test Tools Service-Center (siehe Adresse unten) zur Reparatur oder zum

Umtausch eingesendet werden.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Reparaturen und Austausch außerhalb der Garantie - USA und Kanada
Für Reparaturen außerhalb der Garantie in den Vereinigten Staaten und in Kanada

werden die Geräte an ein Amprobe

®

Test Tools Service-Center gesendet. Auskunft
über die derzeit geltenden Reparatur- und Austauschgebühren erhalten Sie von
Amprobe

®

Test Tools oder der Verkaufsstelle.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1

ACD-15 Pro & ACD-15 TRMS Pro

Clamp-on Multimeter Series

Inhalt

SICHERHEIT .............................................................................................................2

BEGRIFFE IN DIESEM HANDBUCH .........................................................................2

INTERNATIONALE ELEKTRISCHE SYMBOLE ..........................................................4

CE-Vorschriften .....................................................................................................4

PRODUKTBESCHREIBUNG .....................................................................................5

BEDIENUNG ............................................................................................................6

Hi-Z DCV, ACV und Line-Level Hz-Funktionen .....................................................7

AutoTect

TM

-Modus ................................................................................................8

EF-Erkennung (elektrisches Feld) ........................................................................10

600Ω/ •/

-Funktionen ............................................................................11

WARTUNG ...............................................................................................................12

TECHNISCHE DATEN ...............................................................................................14

ELEKTRISCHE SPEZIFIKATIONEN ............................................................................15

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

SICHERHEIT

Dieses Handbuch enthält Informationen und Warnungen, die befolgt
werden müssen, um das Messgerät sicher zu betreiben und in einwandfreien
Betriebszustand zu halten. Wenn das Messgerät in einer hier nicht
beschriebenen Art verwendet wird, wird der durch das Messgerät gebotene
Schutz unter Umständen beeinträchtigt.

Das Messgerät erfüllt die Anforderungen für Schutzisolation gemäß EN61010­1:2001; EN61010-2-032:2002), UL3111-2-032(1999):

Kategorie III 600 Volt Wechselspannung und Gleichspannung.

GEMÄSS IEC61010 ÜBERSPANNUNGS-INSTALLATIONSKATEGORIE

ÜBERSPANNUNGSKATEGORIE II

Ausrüstung der ÜBERSPANNUNGSKATEGORIE II ist stromverbrauchende
Ausrüstung, die von der Festinstallation versorgt wird.
Hinweis: zu den Bespielen gehören Haushalt-, Büro- und Laborgeräte.

ÜBERSPANNUNGSKATEGORIE III

Ausrüstung der ÜBERSPANNUNGSKATEGORIE III ist Ausrüstung in
Festinstallationen.
Hinweis: zu den Beispielen gehören Schalter in der Festinstallation und
bestimmte Ausrüstung für Industriegebrauch mit permanenter Verbindung zur
Festinstallation.

ÜBERSPANNUNGSKATEGORIE IV

Ausrüstung der ÜBERSPANNUNGSKATEGORIE IV ist für Gebrauch am
Ursprung der Installation konzipiert. Hinweis: zu den Beispielen gehören
Elektrizitätszähler und primäre Überstromschutzausrüstung.

BEGRIFFE IN DIESEM HANDBUCH

ACHTUNG kennzeichnet Bedingungen und Aktionen, die schwere Verletzung
oder sogar Tod des Bedieners zur Folge haben können.

VORSICHT kennzeichnet Bedingungen und Aktionen, die Beschädigung oder
Funktionsstörung des Messgeräts zur Folge haben können.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

ACHTUNG

Um das Risiko von Feuer und Stromschlag zu verringern, dieses Produkt
nicht Regen oder Feuchtigkeit aussetzen. Das Messgerät ist ausschließlich für
Gebrauch in Gebäuden konzipiert.

Zur Vermeidung von Stromschlaggefahr bei Arbeiten mit Spannungen oberhalb
60 V Gleichspannung bzw. 30 V Wechselspannung eff. die ordnungsgemäßen
Sicherheits¬vorkehrungen einhalten. Diese Spannungen stellen eine
Stromschlaggefahr für den Bediener dar.

Vor jedem Gebrauch die Messleitungen, Anschlüsse und Sonden bezüglich
beschädigter Isolierung und exponiertem Metall untersuchen. Falls ein Defekt
festgestellt wird, das entsprechende Teil unverzüglich ersetzen.

Die Spitzen der Messleitungen bzw. den zu prüfenden Schaltkreis nicht berühren,
während Strom an den Schaltkreis angelegt ist. Um versehentlichen Kurzschluss
von unisolierten gefährlichen stromführenden Leitern oder Sammelschienen zu
vermeiden, diese vor dem Einführen und Entfernen der Stromzangenbacken
ausschalten. Berührung mit dem Leiter kann Stromschlag verursachen. Die Hände/
Finger stets hinter dem Griffschutz halten, der die Grenze sicherer Berührung
während Messungen anzeigt.

Das Messgerät nicht in Umgebungen mit explosiven Gasen, brennbaren Gasen,

Dampf oder Staub verwenden.

VORSICHT

Die Messleitungen vor dem Wechseln von Messgerätfunktionen von den
Prüfpunkten trennen.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

INTERNATIONALE ELEKTRISCHE SYMBOLE



Vorsicht! Siehe Erklärung in diesem Handbuch



Vorsicht! Stromschlaggefahr



Erde, Masse



Schutzisolierung oder verstärkte Isolierung



Wechselstrom (AC - Alternating Current)



Gleichstrom (DC - Direct Current)



Sicherung



Symbol bestätigt Konformität des Messgeräts mit den geltenden Vor­schriften. Das Gerät stimmt mit der EMC-Richtlinie (89/336/EEC) und der
Niederspannungsrichtlinie (73/23/EEC) und den entsprechenden Normen
überein.



Symbol für die Kennzeichnung von elektrischen und elektronischen Ge­räten (WEEE-Richtlinie 2002/96/EC).



Anwendung in der Umgebung von gefährlichen, stromführenden
Leitern zulässig.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5

PRODUKTBESCHREIBUNG

Dieses Bedienungshandbuch verwendet ausschließlich repräsentative Modelle
für Illustrationen. Für die Funktionsverfügbarkeit der einzelnen Modelle siehe
Spezifikationseinzelheiten.

1) Kontaktloser Spannungsprüfer,
AutoTect-Funktion:
Antennenposition

2) Backenmarkierungslinien für
ACA-Positionsfehleranzeige

3) Griffschutz, der die Grenze
sicherer Berührung während
Strommessungen anzeigt

4) Drucktasten für spezielle
Funktionen und Eigenschaften

5) Eingangsbuchse für alle
Funktionen MIT AUSNAHME der
nicht invasiven ACA-Stromfunktion

6) Bezugserde-Eingangsbuchse für
alle Funktionen MIT AUSNAHME
der nicht invasiven ACA­Stromfunktion

7) Schiebeschalter zum Ein/
Ausschalten (ON/OFF) und
Auswählen einer Funktion

8) LCD-Anzeige, 3-5/6 Digits,
6000 Zähler

9) Backenauslöser zum Öffnen der
Transformatorbacken

10) Backen-Mittenanzeiger an der

Stelle, wo beste ACA-Genauigkeit
spezifiziert ist

11) Transformatorbacken für

Wechselstrommagnetfeld­Aufnahme

-30.21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

OPERATION

23.80

V

ACA-Stromzangenfunktion

Den Schiebeschalter (Funktionsauswahl) in die Position  schalten. Eingänge
werden über die Zangenbacken für nicht invasive ACA-Strommessungen erzeugt.

VORSICHT

• Für Laststrommessung den Backenauslöser drücken und die Zange um den

stromführenden Leiter eines Schaltkreises anlegen. Sicherstellen, dass die
Backen vollständig geschlossen sind, da sonst Messfehler eingeführt werden.
Wenn mehr als ein Leiter eines Schaltkreises eingeschlossen wird, erfolgt
Differentialstrommessung (wie Leckstromerkennung).

• Benachbarte stromführende Geräte, wie Transformatoren, Motoren und

Leiterdrähte, beeinträchtigen die Messgenauigkeit. Die Backen möglichst
davon fernhalten, um Beeinträchtigung zu minimieren.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

7

Hi-Z DCV, ACV und Line-Level Hz-Funktionen

Den Schiebeschalter (Funktionsauswahl) in die Position schalten, die
Bezugserdeimpenanz-Spannungsmessungen (Hi-Z) auswählt. Die
Eingangsimpedanz ist auf ungefähr 5 MΩ eingestellt, um die Belastung zu
prüfender Schaltkreise zu minimieren. DCV ist die Standardfunktion. Das
DC-Symbol „” erscheint. Die Taste SELECT kurzzeitig drücken, um ACV
auszuwählen. Das AC-Symbol „” erscheint. „” erneut kurzzeitig drücken,
um die Line-Level Hz-Funktion zu aktivieren.

Hinweis:

• Line-Level Hz-Eingangsempfindlichkeit variiert automatisch mit dem

ausgewählten ACV-Bereich, wenn Line-Level Hz ausgewählt ist. AC 6
V-Bereich hat die höchste Empfindlichkeit und der AC 600 V die niedrigste.
Messen in der ACV-Funktion WÄHREND die Line-Level Hz-Funktion in diesem
ACV-Bereich ausgewählt wird, stellt automatisch die am besten geeignete
Empfindlichkeit für Anwendungen höherer Spannung ein. Dies kann
elektrische Störungen vermeiden, zum Beispiel in 110/220 V Netzspannungs­anwendungen. Wenn die Messung aufgrund ungenügender Signalpegel Null
anzeigt, VOR der Durchführung vom Messungen (AC 6 V-Bereich) die
Line-Level Hz-Funktion auswählen, sodass die höchste Empfindlichkeit
eingestellt wird.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

AutoTectTM-Modus

Den Schiebeschalter (Funktionsauswahl) in die Position schalten.
Diese innovative AutoTectTM-Funktion wählt basierend auf dem Eingang (über
die Messleitungen) automatisch die Messfunktion DCV, ACV oder Widerstand
(Ω) aus.

• Ohne Eingang zeigt das Messgerät „Auto“ an, wenn es bereit ist.

• Ohne Spannungssignal, jedoch mit einem Widerstand < 6 M U, zeigt das

Messgerät den Widerstandswert an. Wenn der gemessene Wert < 25 Ω
(0,025 kΩ) ist, gibt das Messgerät zudem einen Kontinuitätspiepton aus.

• Wenn ein Signal oberhalb der Schwelle von +1,5 VDC, -1 VDC oder 2 VAC

bis zum Nennwert von 600 V vorhanden ist, zeigt das Messgerät den
Spannungswert je nach dem, ob DC oder AC den größeren Absolutwert
aufweist, in DC oder AC an.

• Überlastalarmfunktion: Wenn ein Wert oberhalb des Nennwerts von 600 V
gemessen wird, zeigt das Messgerät OL an und gibt einen warnenden Piepton
als Überlastanzeige aus. Die Messleitungen unverzüglich vom Signal trennen,
um Gefahr zu vermeiden.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

Auto

Auto

Hinweis:

• Range-Lock Feature: Wenn ein Messwert im AutoTect

TM

-Modus angezeigt
wird, die Taste RANGE einmal kurzzeitig drücken, sodass der derzeitige
Funktionsbereich fixiert wird. Das Symbol „ “ wird ausgeblendet.
Bereichfixierung kann repetitive Messungen beschleunigen. Die Taste
wiederholt kurzzeitig drücken, um die Bereiche durchzugehen. Die Taste
drücken und mehr als eine Sekunde gedrückt halten, um den AutoTectTM­Modus fortzusetzen.

• Gefahralarmfunktion: Bei Widerstandsmessungen im AutoTectTM-Modus,

alarmiert eine unerwartete Anzeige von Spannungswerten den Bediener
darüber, dass das zu prüfende Objekt Strom führt.

• Geisterspannungs-Buster: Geisterspannungen sind unerwünschte

Streusignale (gekoppelt von benachbarten echten Signalen), die Multimeter­Spannungsmessungen undeutlich machen. Der AutoTectTM-Modus bietet
niedrige (stufenweiser Anstieg) Eingangsimpedanz (ungefähr 1,6 kΩ bei
niedriger Spannung), um Geisterspannungen zu beseitigen, sodass auf
dem Messgerät möglichst nur die echten Signalwerte angezeigt werden. Es
ist eine sehr nützliche Funktion für präzise Anzeige von echten Signalen,
beispielsweise Unterscheidung zwischen stromführenden und (zu Erde)
offenen Drähten in elektrischen Installationen.

ACHTUNG:

• AutoTectTM-Modus-Eingangsimpedanz steigt abrupt an, von anfänglichen

1,6 kΩ bis zu mehreren Hundert kΩ auf Hochspannungssignalen. LoZ wird
auf der LCD angezeigt, um darauf aufmerksam zu machen, dass ein sehr
niedriger Impedanzmodus betrieben wird. Anfänglicher Spitzenlaststrom
(beispielsweise beim direkter Prüfung auf 600 VAC) kann bis zu 530 mA
(600 V x 1,414 / 1,6 kΩ) betragen und innert eines Sekundenbruchteils abrupt
auf ungefähr 4 mA (600 V x 1,414 / 210 kΩ) abfallen. AutoTectTM-Modus nicht
auf Schaltkreisen verwenden, die durch derart niedrige Eingangsimpedanz
schaden nehmen können. Stattdessen den Schiebeschalter für Bezugserde­Eingangsimpedanz-Spannungsmodi (Hi-Z von ungefähr 5 MΩ) verwenden, um
die Belastung für derartige Schaltkreise zu minimieren.

Manuelle oder automatische Bereichswahl

Wenn die ausgewählte Funktion mehr als einen Bereich aufweist, die Taste
RANGE kurzzeitig drücken, um manuelle Bereichswahl zu aktivieren. Das
Messgerät verbleibt in dem Bereich, in dem es sich zuvor befand. Das LCD­Symbol „ “ wird ausgeblendet. Die Taste erneut kurzzeitig drücken, um
die Bereiche durchzugehen. Die Taste drücken und mehr als eine Sekunde
gedrückt halten, um automatische Bereichswahl zu reaktivieren.

Hinweis:

*Manuelle Bereichwahl ist in den 600Ω/ •/

Funktionen

nicht verfügbar.
*TUm manuelle Bereichwahl im AutoCheckTM-Modus zu verwenden, siehe die
„Bereichsfixierfunktion“ gemäß der Erklärung in den Fußnoten im Abschnitt
„AutoCheckTM-Modus“.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

Wechselspannungserkennung - VolTect

TM

In beliebiger Funktion die Taste EF (NCV) kurzzeitig drücken, um
Wechselspannungserkennung (VolTectTM) zu aktivieren bzw. zu deaktivieren.
Das Messgerät zeigt „ “ an, wenn es bereit ist. Signalstärke wird als eine
Reihe von Balkensegmenten auf der Anzeige sowie unterschiedlichen
Pieptönen angezeigt.

• Kontaktlose EF-Erkennung (NCV): AOben entlang der unbeweglichen
Backe befindet sich eine Antenne (siehe Symbol auf der Backe), die das
elektrische Feld erkennt, das stromführende Leiter umgibt. Die Antenne
eignet sich
ideal zum Verfolgen von stromführenden Drahtverbindungen, zum Orten
von Brüchen und zum Unterscheiden zwischen stromführenden bzw.
geerdeten Verbindungen.

• Sondenkontakt-EF-Erkennung: Für genauere Anzeige stromführender
Drähte, z. B. Unterscheidung zwischen stromführenden und geerdeten
Verbindungen, die rote (+) Prüfsonde für Direktkontaktmessungen
verwenden.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

600Ω/ •/ Funktionen

Den Schiebeschalter (Funktionsauswahl) in die Position 600Ω/ •/
schalten.

• 600 Ω Widerstandsbereich mit akustischer Kontinuität ist die
Standardfunktion. Es handelt sich um einen erweiterten niederohmigen
Bereich als Ergänzung der Widerstandfunktion (Ω) im AutoCheck

TM

-Modus.
In einer solchen Standalone-Bereichs-Architektur ist die Ansprechzeit für
akustische Kontinuität ebenfalls erheblich verbessert (im Vergleich zu
AutoCheckTM-Modus). Akustische Kontinuität ist praktisch zum Prüfen von
Drahtverbindungen und Schalterverhalten. Ein kontinuierlicher Piepton zeigt
einen geschlossenen Schaltkreis an.

• Die Taste SELECT kurzzeitig drücken, um die Diodenprüffunktion
auszuwählen. Die Anzeige zeigt den ungefähren Spannungsabfall
über den Messleitungen. Bei Vorwärtsspannung beträgt der normale
Vorwärtsspannungsabfall für eine gute Siliziumdiode zwischen 0,400 V und
0,900 V. Ein höherer Messwert zeigt eine lecke (defekte) Dioden an. Ein Null­Messwert zeigt eine kurzgeschlossene (defekte) Diode an (das Messgerät gibt
eine kontinuierliche Piepton-Warnung aus). OL zeigt eine

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

offene (defekte) Diode an. Die Messleitungsverbindungen über der Diode
umkehren (Rückwärtsspannung). Die Anzeige zeigt OL an, wenn die Diode
einwandfrei ist. Jede andere Anzeige zeigt an, dass die Diode defekt ist
(widerstandsbehaftet oder kurzgeschlossen).

• Die Taste SELECT ERNEUT kurzzeitig drücken, um die Kapazitätsfunktion
auszuwählen. Die Kapazitätsmesszeit variiert mit dem Kapazitätswert. Zum
Messen von Werten unterhalb von 100 μF werden lediglich ein paar Sekunden
benötigt. Messungen von Extremwerten im Bereich von 2000 μF dauern
jedoch 1 Minute oder länger.

HOLD  Funktion

Die Datenhaltefunktion friert die Anzeige für spätere Betrachtung ein. Die
Taste HOLD kurzzeitig drücken, um die Datenhaltefunktion zu aktivieren
bzw. zu deaktivieren. Das Symbol „“ erscheint.

Hintergrundbeleuchtete Anzeige (nur Modell ACD-15 TRMS Pro)

Die Taste SELECT 1 Sekunde oder länger drücken, um die
Hintergrundbeleuchtungsfunktion der Anzeige ein- bzw. auszuschalten.

Automatische Abschaltung

Das Messgerät schaltet sich nach ungefähr 3 Minuten ohne signifikante
Messung und ohne Tasten-/Schalter-Bedienung auf intelligente Art und Weise
aus. Um das Messgerät aus den Ruhemodus zu erwecken, eine beliebige
Taste drücken oder den Drehschalter auf OFF und wieder zurück drehen. Den
Drehschalter stets auf OFF drehen, wenn das Messgerät nicht in Gebrauch ist.

WARTUNG

ACHTUNG

Zur Vermeidung von Stromschlag vor dem Öffnen des Gehäuses das
Messgerät von jeglichen Schaltkreisen trennen, die Messleitungen von den
Eingangsbuchsen abnehmen und das Messgerät AUSSCHALTEN. Das Messgerät
nicht mit offenem Gehäuse betreiben.

Fehlerbehebung

Falls das Messgerät nicht betrieben werden kann, Batterien, Messleitungen
usw. prüfen und ggf. ersetzen. Die verwendeten Verfahren gemäß
Beschreibung in diesem Handbuch genau prüfen. Falls die Spannungs­Widerstands-Eingangsbuchse des Messgeräts zufällig oder durch abnormale
Betriebsbedingungen hohen Spannungsspitzen (verursacht durch Blitzschlag
oder Schaltüberspannung) ausgesetzt wurde, reagieren die schmelzbaren
Reihenwiderstände (sie werden hochohmig, offen) wie Sicherungen, um den
Bediener und das Messgerät zu schützen. Die meisten Messungen über diese

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

Buchse sind dann offene Schaltkreise. Die schmelzbaren Reihenwiderstände
und die Funkenstrecken sollten in diesem Fall durch ausgewiesenes
Fachpersonal ersetzt werden. Für Garantieansprüche oder Reparaturservice
siehe Abschnitt BESCHRÄNKTE GEWÄHRLEISTUNG.

Reinigung und Aufbewahrung

Das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch und mildem
Reinigungsmittel abwischen. Keine Scheuer- oder Lösungsmittel verwenden.
Wenn das Messgerät für 60 Tage oder länger nicht verwendet wird, die
Batterien entfernen und getrennt aufbewahren.

Batterie auswechseln

Das Messgerät verwendet zwei Standard 1,5 V AAA Batterien (NEDA 24A oder
IEC LR03)

Die zwei unverlierbaren Schrauben an der Batteriefachabdeckung
lösen. Die Batteriefachabdeckung abheben. Die Batterien ersetzen. Die
Batteriefachabdeckung wieder anbringen. Die Schrauben wieder anziehen.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

14

TECHNISCHE DATEN

ALLGEMEINE TECHNISCHE DATEN

Anzeige: LCD-Anzeige, 3-5/6 Digits, 6000 Zähler
Aktualisierungsrate: 5 mal pro Sekunde, Nennwert
Polarität: Automatisch
Schwache Batterie: < ungefähr 2,4 V
Betriebstemperatur: 0 °C bis 40 °C
Relative Luftfeuchtigkeit: Max. relative Luftfeuchtigkeit 80 % für Temperatur

bis 31 °C, linear abfallend auf 50 % relative Luftfeuchtigkeit bei 40 °C

Höhenlage: Betrieb unterhalb 2000 m
Lagerungstemperatur: -20 °C bis 60 °C, < 80 % R.H. (Batterie entfernt)
Temperaturkoefzient: nominal 0,15 x (spezifizierte Genauigkeit) /OC bei

(-20 °C bis 60 °C), oder anderweitig spezifiziert

Abtastung: Mittelwert für ACD-15 PRO; Echt-Effektivwert für ACD-15 TRMS PRO
Sicherheit: Erfüllt EN61010-1:2001; EN61010-2-032:2002, UL3111-2-032(1999):

Kategorie III 600 Volt Wechselspannung und Gleichspannung

Transientenschutz: 6,5 kV (1,2/50 μs Spitze) für alle Modelle
Verschmutzungsgrad: 2
E.M.C. (EMV): Erfüllt EN61326(1997, 1998/A1), EN61000-4-2(1995) und EN61000-

4-3(1996) in einem RF-Feld von 3 V/m:
Kapazitätsfunktion ist nicht spezifiziert
Gesamtgenauigkeit = spezifizierte Genauigkeit + 45 Digits
Leistung oberhalb 3 V/m ist nicht spezifiziert

Überlastschutz:

ACA-Zangenbacken: AC 2000A eff. kontinuierlich
+ und COM Buchsen (alle Funktionen): 600 VDC/VAC eff.
Stromversorgung: Zwei Standard 1,5 V AAA Batterien (NEDA 24A oder
IEC LR03)
Stromverbrauch: 2,2 mA typisch für ACD-15 PRO; 2,8 mA typisch für
ACD-15 TRMS PRO

Automatische Abschaltungszeit: 3 Minuten ohne Bedienung
Stromverbrauch im Ruhemodus: 40 μA typisch für alle Modelle, ausgenommen

230 μA typisch für Modell ACD- 15 TRMS PRO Spannungs- und Stromfunktionen

Abmessungen: 224 x 78 x 40 mm (LxBxH)
Gewicht: ungefähr 220 g
Backenöffnung und Leiterdurchmesser: 45 mm max
Zubehör: Messleitungen (Paar), Batterien (eingesetzt), Bedienungshandbuch

und Transportetui

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

Gleichspannung

BEREICH Genauigkeit

6,000 V 0,5 % + 3 d

60,00 V 1,0 % + 5 d

600,0 V 2,0 % + 5 d

NMRR : >30 dB bei 50/60 Hz
CMRR : >100 dB bei DC, 50/60 Hz,
Rs=1 kΩ
Hi-Z DCV Eingangsimpedanz:
5 MΩ, 90 pF nominal
AutoTect

TM

Lo-Z DCV
Eingangsimpedanz: Anfänglich
1,6 kΩ, 90 pF nominal; Impedanz
steigt signifikant an bei Anstieg der
Anzeigespannung von 50 V (typisch).
Typische Referenzimpedanzen
für gemessene
Spannungen sind:
15k Ω bei 100 V
100 kΩ bei 300 V
210 kΩ bei 600 V
AutoCheck

TM

DCV Schwelle:

> +1,5 VDC oder < -1,0 VDC nominal

Diodenprüfung

Leerlaufspannung Prüfstrom

< 1,6 VDC

0,4 mA (typisch)

Akustische Schwelle: zwischen 0,015 V
und 0,080 V

Ohms

BEREICH Genauigkeit

1)

6,000 kΩ

2)

1,2 % + 6 d

3)

60,00 kΩ, 600,0 kΩ 1,0 % + 4 d

6,000 MΩ 2,0 % + 4 d

Leerlaufspannung: 0,4 VDC typisch

1) Abkühlintervall 2 Minuten nach
Messungen über 50 V in der
Auto-VΩ-Position

2) Piepser ein während Messwert
< 0,025 kΩ

3) 40 Digits zur spezifizierten
Genauigkeit bei Messwert < 20 %
des Bereichs hinzufügen

600 Ω mit Kontinuitätspiepser

BEREICH Genauigkeit

600,0 Ω 2,0 % + 8 d

1)

Ansprechzeit des
Kontinuitätspiepsers: < 100 μs
Leerlaufspannung: 0,4 VDC typisch
Akustische Schwelle: zwischen 10 Ω
und 300 Ω

1) 40 Digits zur spezifizierten
Genauigkeit bei Messwert < 20 %
des Bereichs hinzufügen

ELEKTRISCHE SPEZIFIKATIONEN

Genauigkeit ist ±(% Messwert-Digits + Anzahl Digits) oder anderweitig
spezifiziert, bei 23 °C ±5 °C und weniger als 75 % R.H. TRUE RMS
ACD-15 TRMS PRO ACV- und ACA-Zangen-Genauigkeiten sind spezifiziert
von 5 % bis 100 % des Bereichs oder anderweitig spezifiziert. Maximaler
Spitzenfaktor ist wie unten spezifiziert, mit Frequenzspektren (neben
Grundwellen), und fallen in die für das Messgerät spezifizierte
Wechselstrombandbreite für nicht sinusförmige Wellenformen.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

Frequenz

Spannungs­bereiche

Empndlichkeit

(Sinus eff.)

Bereich

6,000 V 4 V 10 Hz ~

30 kHz

60,00 V 30 V 10 Hz ~

1 kHz

600,0 V 60 V 10 Hz ~

1 kHz

Genauigkeit: 0,5 %+4 d
Max Anzeige: 9999 Zähler

Wechselspannung

BEREICH Genauigkeit

50 Hz / 60 Hz

6,000 V, 60,00 V 1,5 % + 5 d

600,0 V 2,0 % + 5 d

50 Hz ~ 500 Hz

6,000 V, 60,00 V 2,0 % + 5 d

600,0 V 2,5 % + 5 d

CMRR : > 60 dB bei DC bis 60 Hz,
Rs=1 kΩ
Hi-Z ACV Eingangsimpedanz:
5 MΩ, 90 pF nominal
AutoCheck

TM

Lo-Z ACV
Eingangsimpedanz:
Anfänglich 1,6 kU, 90 pF nominal;

Impedanz steigt signifikant an
bei Anstieg der Anzeigespannung
von 50 V (typisch). Typische
Referenzimpedanzen für gemessene
Spannungen sind:

15 kΩ bei 100 V
100 kΩ bei 300 V
210 kΩ bei 600 V
AutoCheckTM ACV Schwelle:
> 2 VAC (50/60 Hz) nominal

TRUE RMS ACD-15 TRMS PRO Spitzen­Faktor:
< 1,6 : 1 bei Vollausschlag und < 3,3 :
1 bei Halbausschlag

Kapazität

BEREICH Genauigkeit

1)

100,0 nF

2)

1000 nF,
10,00 μF, 100,0 μF,
2000 μF

3,5 %+5 d

3)

1) Genauigkeiten mit
Schichtkondensator oder besser

2) Genauigkeit < 50 nF ist nicht
spezifiziert

3) Spezifiziert mit Batteriespannung
> 2,8 V

(ungefähr 50 % geladene Batterie).
Genauigkeit nimmt graduell ab auf
12 % bei Warnung für schwache
Batterie (ungefähr 2,4 V)

VolTect

TM

,

Wechselspannungserkennung

Typische Spannung Balkenanzeige

15 V bis 85 V -

40 V bis 130 V - -

60 V bis 210 V - - -

90 V bis 300 V - - - -

> 120 V - - - - -

Anzeige: Balkenanzeige¬segmente

und akustische Pieptöne im

Verhältnis zur Feldstärke
Erkennungsfrequenz: 50/60 Hz
Erkennungsantenne: Oben

entlang der
unbeweglichen
Backe

Sondenkontakt-EF-Erkennung:

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

17

Für genauere Anzeige stromführender Drähte die rote (+) Prüfsonde für
Direktkontaktmessungen verwenden.

ACA-Stromzange

BEREICH Genauigkeit

1) 2) 3)

50 Hz / 60 Hz

400,0 A, 2000 A 1.5 % + 5d

TRUE RMS ACD-15 TRMS PRO Spitzen­Faktor:
< 2.0 : 1 bei Vollausschlag und < 4,0 : 1 bei Halbausschlag

1) 8 Digits zur spezifizierten Genauigkeit bei Messwert < 10 % des Bereichs
hinzufügen.

2) Induzierter Fehler von benachbartem stromführendem Leiter: < 0,06 A/A

3) Spezifizierte Genauigkeit gilt für Messungen in der Backenmitte. Wenn der
Leiter nicht in der Backenmitte positioniert ist, induzierte Fehler wie folgt
korrigieren: 1 % zur spezifizierten Genauigkeit für Messungen hinzufügen,
die INNERHALB der Backenmarkierungslinien (von Backenöffnung weg)
vorgenommen werden.

4 % zur spezifizierten Genauigkeit für Messungen hinzufügen, die JENSEITS der
Backenmarkierungslinien (gegen Backenöffnung) vorgenommen werden.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Manuale d’Uso

©2007 Amprobe Test Tools.

Italiano

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Garanzia limitata e limitazione di responsabilità
Questo prodotto Amprobe sarà esente da difetti di materiale e fabbricazione per un

anno a decorrere dalla data di acquisto. Sono esclusi da questa garanzia i fusibili, le
pile monouso e i danni causati da incidenti, negligenza, uso improprio, alterazione,
contaminazione o condizioni anomale di funzionamento o maneggiamento. I rivenditori
non sono autorizzati a offrire nessun’altra garanzia a nome della Amprobe. Per
richiedere un intervento durante il periodo di garanzia, restituire il prodotto, allegando
la ricevuta di acquisto, a un centro di assistenza autorizzato Amprobe Test Tools oppure a
un rivenditore o distributore Amprobe locale. Per ulteriori informazioni vedere la sezione
Riparazioni. QUESTA GARANZIA È IL SOLO RICORSO A DISPOSIZIONE DELL’ACQUIRENTE
E SOSTITUISCE QUALSIASI ALTRA GARANZIA, ESPRESSA, IMPLICITA O PREVISTA DALLA
LEGGE, COMPRESA, MA NON A TITOLO ESCLUSIVO, QUALSIASI GARANZIA IMPLICITA DI
COMMERCIABILITÀ O DI IDONEITÀ PER SCOPI PARTICOLARI. Poiché in alcuni Paesi non
sono permesse esclusioni o limitazioni di una garanzia implicita o dei danni incidentali o
indiretti, questa limitazione di responsabilità potrebbe non riguardare l’acquirente.

Riparazioni
A tutti gli strumenti di misura restituiti per interventi in garanzia o non coperti dalla

garanzia, oppure per la taratura, devono essere allegate le seguenti informazioni: il
proprio nome e quello dell’azienda, indirizzo, numero telefonico e ricevuta di acquisto.
Allegare anche una breve descrizione del problema o dell’intervento richiesto e i cavi di
misura. Gli importi dovuti per sostituzioni o riparazioni non coperte dalla garanzia vanno
versati tramite assegno, vaglia bancario, carta di credito con data di scadenza, oppure
ordine di acquisto all’ordine di Amprobe

®

Test Tools.

Sostituzioni e riparazioni in garanzia – Tutti i Paesi
Leggere la garanzia e controllare le pile prima di richiedere una riparazione.

Durante il periodo di garanzia, si può restituire uno strumento difettoso al

più vicini. Negli Stati Uniti e nel Canada gli strumenti da sostituire o riparare in
garanzia possono essere inviati anche a un centro di assistenza Amprobe

®

Test Tools,

agli indirizzi seguenti.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Sostituzioni e riparazioni non coperte dalla garanzia – Stati Uniti e Canada
Per riparazioni non coperte dalla garanzia, negli Stati Uniti e nel Canada, lo

strumento deve essere inviato a un centro di assistenza Amprobe

®

Test Tools.

Rivolgersi alla Amprobe

®

Test Tools o al rivenditore per informazioni sui costi delle

riparazioni e sostituzioni.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1

ACD-15 Pro & ACD-15 TRMS Pro

Clamp-on Multimeter Series

Indice

SICUREZZA ...........................................................................................................2

TERMINI ADOPERATI NEL MANUALE ...........................................................2

SIMBOLI ELETTRICI INTERNAZIONALI ...........................................................3

Direttive CE .........................................................................................................3

DESCRIZIONE DELLO STRUMENTO ..............................................................4

FUNZIONAMENTO .............................................................................................5

Misure di tensione in corrente continua con alta impedenza, di

tensione in corrente alternata e di frequenza a livello di linea...........6

Modalità AutoTect

TM

........................................................................................7

Funzione di rilevazione di campi elettrici mediante sonda a contatto ....9

Funzioni 600Ω/ •/ ...........................................................................10

MANUTENZIONE ................................................................................................11

DATI TECNICI........................................................................................................13

DATI TECNICI ELETTRICI ....................................................................................14

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

SICUREZZA

Il presente manuale contiene informazioni e avvertenze che devono essere seguite
scrupolosamente per usare lo strumento in sicurezza e mantenerlo in condizioni di
funzionamento sicure. Usando lo strumento in modo diverso da come specificato
dal produttore si rischia di comprometterne la protezione interna.

Il multimetro risponde ai requisiti per il doppio isolamento previsti dalle norme
EN61010-1:2001; EN61010-2-032:2002), UL3111-2-032(1999):

600 volt Categoria III in corrente continua o alternata.

CATEGORIA DI INSTALLAZIONE CON SOVRATENSIONI A NORMA IEC61010

SOVRATENSIONI CATEGORIA II

Gli apparecchi per SOVRATENSIONI CATEGORIA II assorbono energia da
impianti fissi.
Nota – Esempi di tali apparecchi: elettrodomestici, apparecchi da ufficio e
da laboratorio.

SOVRATENSIONI CATEGORIA III

Gli apparecchi per SOVRATENSIONI CATEGORIA III sono utilizzati in impianti fissi.
Nota – Esempi di tali apparecchi: commutatori in impianti fissi e alcuni tipi di
apparecchi industriali con connessioni permanenti a impianti fissi.

SOVRATENSIONI CATEGORIA IV

Gli apparecchi per SOVRATENSIONI CATEGORIA IV vengono utilizzati nel punto
di origine dell’impianto. Nota – Esempi di tali apparecchi: contatori elettrici e
apparecchi primari di protezione contro sovracorrenti.

TERMINI ADOPERATI NEL MANUALE

Il termine AVVERTENZA indica condizioni e azioni che potrebbero causare
infortuni gravi, anche mortali, all’utente.

Il termine ATTENZIONE indica condizioni e azioni che potrebbero causare danni
o malfunzionamento dello strumento.

AVVERTENZA

Per ridurre il rischio di incendio o scosse elettriche, non esporre il multimetro
alla pioggia o all’umidità; lo strumento va adoperato solo in locali chiusi.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

Per prevenire scosse elettriche, osservare le precauzioni appropriate quando si
lavora con tensioni maggiori di 60 V a corrente continua o 30 V (valore efficace)
a corrente alternata; questi livelli di tensioni sono pericolosi.

Prima di usare lo strumento ispezionare i cavi di misura, i connettori e le sonde per
rilevare eventuali danni all’isolamento o metallo esposto. Se si riscontrano difetti,
rimediarvi immediatamente.

Non toccare i puntali dei cavi di misura né il circuito di misura mentre questo
è alimentato. Per evitare di mettere fortuitamente in cortocircuito conduttori
nudi (senza isolamento) sotto tensione o barre di distribuzione, scollegarli
dall’alimentazione prima di inserire o rimuovere le ganasce del multimetro. Il
contatto con un conduttore sotto tensione può causare folgorazione. Tenere le
mani o le dita dietro le apposite nervature, che indicano il limite di accesso in
sicurezza al multimetro e ai cavi di misura durante le misure.

Non utilizzare lo strumento in presenza di gas

esplosivi o combustibili, vapore o polvere.

ATTENZIONE

Scollegare i cavi di misura dai punti di misura prima di cambiare funzione sul multimetro.

SIMBOLI ELETTRICI INTERNAZIONALI



Attenzione. Vedere la spiegazione nel manuale



Attenzione. Rischio di scosse elettriche



Terra (massa)



Isolamento doppio o rinforzato



Corrente alternata (AC)



Corrente continua (DC)



Fusibile



Simbolo di conformità dello strumento alle direttive pertinenti. Lo
strumento risponde ai requisiti delle direttive 89/336/CEE (compatibilità
elettromagnetica) e 73/23/CEE (basse tensioni).



Simbolo di rispondenza dello strumento ai requisiti sull’etichettatura
stabiliti nella Direttiva RAEE (2002/96/CE).



È permessa l’applicazione su conduttori sotto tensione pericolosi e la
rimozione dagli stessi

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

DESCRIZIONE DELLO STRUMENTO

Il manuale mostra solo modelli rappresentativi. Consultare la sezione dei dati
tecnici per le funzioni disponibili su ciascun modello.

1) Rilevatore di tensioni senza
contatto, funzione AutoTect:
posizione antenna

2) Contrassegni sulle ganasce per
l’indicazione di errore di posizione
per le misure di corrente alternata

3) Nervature indicanti il limite di
accesso in sicurezza alle ganasce
durante le misure di corrente

4) Pulsanti per funzioni speciali

5) Terminale d’ingresso per tutte le
funzioni ECCETTO la funzione misure
non invasive di correnti alternate

6) Terminale d’ingresso comune
(riferimento di massa) per tutte le
funzioni ECCETTO la funzione misure
non invasive di correnti alternate

7) Selettore a cursore di accensione/
spegnimento strumento e
selezione funzione

8) Display a cristalli liquidi a

6.000 conteggi, 3-5/6 cifre

9) Pulsante di apertura ganasce

10) Indicatori centro ganasce, il punto

in cui è specificata la precisione più
alta per misure di corrente alternata

11) Ganasce per la misura di

correnti alternate

-30.21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5

FUNZIONAMENTO

23.80

V

Misure di corrente alternata mediante la pinza amperometrica

Portare il selettore nella posizione  e racchiudere con le ganasce il conduttore
di cui si vuole misurare la corrente.

ATTENZIONE

• Premere il pulsante di apertura delle ganasce e inserirle intorno al conduttore

sotto tensione. Accertarsi che le ganasce siano completamente chiuse,
altrimenti si introducono errori nella misura. Se si racchiude più di un
conduttore di un circuito si misura una corrente differenziale (ad esempio per
l’individuazione delle correnti di dispersione).

• Eventuali dispositivi adiacenti in cui c’è corrente, come trasformatori, motori

elettrici e altri conduttori, influiscono sulla precisione della misura; tenere le
ganasce quanto più possibile lontano da tali dispositivi, per ridurre al minimo
la loro influenza.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

Misure di tensione in corrente continua con alta impedenza, di
tensione in corrente alternata e di frequenza a livello di linea

Portare il selettore nella posizione corrispondente alla funzione di misura di tensioni con
impedenza comune (alta impedenza). L’impedenza d’ingresso è uguale a circa 5 MΩ per
ridurre al minimo il carico applicato al circuito di misura. La funzione predefinita è V DC
(compare il simbolo ”” della corrente continua). Premere brevemente il pulsante SELECT
per selezionare V AC (compare il simbolo ”” della corrente alternata). Premere di nuovo
brevemente il pulsante per selezionare la funzione misure di frequenza a livello di linea.

Nota:

• La sensibilità dell’ingresso per la funzione misure di frequenza a livello di linea varia

automaticamente con la portata V AC impostata quando è selezionata tale funzione. La
portata V AC di 6 V ha la massima sensibilità, mentre la portata V AC di 600 V ha la minima
sensibilità. Misurando il segnale con la funzione V AC impostata MENTRE si seleziona la
funzione misure di frequenza a livello di linea con la portata V AC selezionata, si imposta
automaticamente la sensibilità ottimale per applicazioni a tensione più alta. Ciò può evitare
disturbi elettrici, come in applicazioni con tensione di linea a 110 o 220 V. Ad esempio, se
la lettura è nulla a causa di livelli di segnale insufficienti, selezionare la funzione misure di
frequenza a livello di linea PRIMA di eseguire le misure (con portata di 6 V AC); in questo
modo viene impostata la massima sensibilità.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

7

Modalità AutoTectTM

Portare il selettore nella posizione . L’innovativa funzione AutoTectTM seleziona
automaticamente la funzione di misura di tensioni in corrente continua o in
corrente alternata oppure di resistenze (Ω) in base all’ingresso applicato attraverso
i cavi di misura.

• In assenza di ingresso, il multimetro visualizza ”Auto” quando è pronto.

• In assenza di segnale di tensione ma con una resistenza inferiore a 6 MΩ, il

multimetro visualizza il valore della resistenza. Se la resistenza è minore di
25 Ω (0,025 kΩ), il multimetro emette anche un segnale acustico per segnalare una
condizione di continuità.

• Se è presente un segnale superiore alla soglia di +1,5 V DC o -1 V DC o 2 V CA no

alla tensione nominale di 600 V, il multimetro visualizza il valore di tensione in
corrente continua o alternata, secondo il picco più alto in valore assoluto.

• Funzione di allarme sovraccarico: se è presente una tensione superiore al valore
nominale di 600 V, il multimetro visualizza OL ed emette un segnale acustico.
Scollegare immediatamente i cavi di misura dal segnale per evitare pericoli.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

Nota:

• Funzione di bloccaggio portata: mentre si visualizza una misura in modalità
AutoTect

TM

, premendo brevemente il pulsante RANGE si blocca la portata a

quella attualmente selezionata e il simbolo Auto scompare. La funzione di
bloccaggio portata può velocizzare le misure ripetitive. Premere brevemente
il pulsante più volte per passare da una portata all’altra; mantenerlo premuto
per almeno un secondo per ritornare alla modalità AutoTect

TM

.

• Allarme di condizione pericolosa: quando si eseguono misure di resistenza in
modalità AutoTect

TM

, l’improvvisa visualizzazione di valori di tensione segnala

che il circuito di misura è sotto tensione.

• Funzione eliminazione di tensioni fantasma: le tensioni fantasma sono
segnali parassiti accoppiati attraverso segnali originari adiacenti, che
introducono errori nelle misure di tensione dei comuni multimetri. La
modalità AutoTectTM presenta una bassa impedenza d’ingresso (a rampa,
uguale a circa 1,6 kΩ a basse tensioni) attraverso cui “si scaricano” le tensioni
fantasma, lasciando solo il segnale originario da misurare applicato agli
ingressi del multimetro. Questa funzione è preziosa per l’indicazione precisa
dei segnali originari, ad esempio permettendo di distinguere tra cavi sotto
tensione e a circuito aperto (a massa) in impianti elettrici.

AVVERTENZA:

• In modalità AutoTectTM, l’impedenza d’ingresso aumenta rapidamente dal valore
iniziale di 1,6 kΩ ad alcune centinaia di kΩ su segnali originari ad alta tensione.
Sul display compare LoZ per segnalare che il multimetro è in tale modalità a bassa
impedenza. Ad esempio, se il multimetro è collegato direttamente a una tensione
di 600 V AC, la corrente di carico iniziale di picco può arrivare a 530 mA (600 V x
1,414 / 1,6 kΩ) e diminuire a circa 4 mA (600V x 1,414 / 210 kΩ) in una frazione
di secondo. Non utilizzare la modalità AutoTectTM su circuiti che potrebbero
essere danneggiati a causa di un’impedenza d’ingresso così bassa; usare invece la
modalità di misura di tensioni con impedenza d’ingresso comune (alta impedenza),
portando il selettore nell’appropriata posizione, per ridurre al minimo il carico per
tali circuiti.

Selezione manuale o automatica della portata

Quando la funzione selezionata ha più di una portata, premere brevemente il
pulsante RANGE per selezionare manualmente la portata; il multimetro rimane
nella portata in cui era impostato e il simbolo Auto scompare dal display.
Premere di nuovo brevemente il pulsante per passare a un’altra portata;
mantenerlo premuto per almeno un secondo per ritornare alla modalità di
selezione automatica della portata.

Nota:
*La modalità di selezione manuale della portata non è disponibile con le
funzioni 600Ω/ •/

.
*Per usare la modalità di selezione manuale della portata con la modalità
AutoCheck

TM

, vedere la sezione ”Funzione di bloccaggio portata”, nell’elenco

puntato della nota nella sezione ”Modalità AutoTect

TM

”.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

Rilevazione di tensioni in corrente alternata - VolTect

TM

Con qualsiasi funzione attivata, premere brevemente il pulsante EF (NCV) per
attivare la funzione di rilevazione tensioni in corrente alternata VolTect

TM

. Il

multimetro visualizza ”

” quando è pronto. L’intensità del segnale è indicata
come una serie di segmenti dell’istogramma sul display e da segnalazioni
acustiche variabili.

• Funzione di rilevazione di campi elettrici senza contatto (NCV): una delle

ganasce è dotata, sulla parte superiore, di un’antenna (indicata da un simbolo

), che rileva il campo elettrico generato da un conduttore in cui c’è
corrente. Questa funzione è ideale per rilevare connessioni sotto tensione,
individuare interruzioni di cavi e distinguere fra connessioni sotto tensione e
a potenziale di terra.

• Funzione di rilevazione di campi elettrici mediante sonda a contatto: per
un’indicazione più precisa di conduttori sotto tensione, ad esempio per
distinguere fra connessioni sotto tensione e a potenziale di terra, usare la
sonda rossa (+) per eseguire misure a contatto diretto.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

Funzioni 600Ω/ •/

Portare il selettore nella posizione 600Ω/ •/ .

• La funzione predefinita è quella di misure di resistenza con portata di 600 Ω

e segnalazione acustica della continuità; questa portata per basse resistenza
completa la funzione misure di resistenza (Ω) disponibile con la modalità
AutoCheck

TM

. Per questa funzione il tempo di risposta del segnale acustico
di continuità è stato inoltre ridotto significativamente rispetto alla modalità
AutoCheck

TM

. La segnalazione acustica di una condizione di continuità è utile
quando si controllano connessioni circuitali o il funzionamento di interruttori;
un segnale continuo indica che il circuito è completo.

• Premendo brevemente il pulsante SELECT si attiva la funzione di prova di diodi.
Il display mostra il valore approssimato della caduta di tensione tra i cavi di
misura. Quando un diodo al silicio è polarizzato direttamente, se è in buone
condizioni la caduta di tensione sulla giunzione è compresa tra 0,400 V e
0,900 V. Una lettura più alta indica che esistono correnti di dispersione, mentre
una lettura nulla indica che il diodo è in cortocircuito; in entrambi i casi il diodo
è guasto e viene emesso un segnale acustico continuo. OL indica un diodo
aperto (guasto). Invertire i collegamenti dei cavi di misura ai capi del diodo per
misurare la tensione di polarizzazione inversa; se il diodo è in buone condizioni
il display mostra OL, mentre qualsiasi altra lettura indica che il diodo ha una
componente resistiva o è in cortocircuito (guasto).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

• Premendo DI NUOVO brevemente il pulsante SELECT si attiva la funzione di
misure di capacità. Il tempo di misura della capacità dipende dal suo valore.
Bastano pochi secondi per misurare capacità inferiori a 100 μF, mentre è
necessario un minuto o più per la misura di valori elevatissimi, intorno a 2000 μF.

Funzione Hold 

La funzione Hold ferma la lettura sul display per visualizzarla in un secondo
tempo. Premere brevemente il pulsante HOLD per attivare o disattivare
funzione Hold. Compare il simbolo ””.

Retroilluminazione del display (solo sul modello ACD-15 TRMS Pro)

Premere il pulsante SELECT per almeno un secondo per attivare o disattivare la
retroilluminazione del display.

Funzione di spegnimento automatico

Il multimetro passa automaticamente a una modalità di basso consumo
energetico se trascorrono tre minuti senza che venga eseguita una misura né
azionato un pulsante o il selettore. Per riportare il multimetro nel normale
stato di funzionamento, premere un pulsante qualsiasi o portare il selettore
nella posizione OFF e quindi in un’altra posizione. Portare sempre il selettore
nella posizione OFF quando non si usa il multimetro.

MANUTENZIONE

AVVERTENZA

Per evitare scosse elettriche, prima di aprire l’involucro scollegare il multimetro da
qualunque circuito, rimuovere i cavi di misura dai terminali d’ingresso e portare il
selettore nella posizione OFF. Non usare il multimetro con l’involucro aperto.

Ricerca guasti

Se il multimetro non funziona, controllare le pile, i cavi di misura, ecc. e
sostituire come necessario. Riesaminare le procedure descritte in questo
manuale. Se il terminale d’ingresso tensione-resistenza del multimetro
viene sottoposto a transitori di alta tensione (in genere causati da fulmini o
sovracorrenti/sovratensioni da commutazione dell’impianto) in condizioni
di funzionamento accidentali o anomale, intervengono gli spinterometri e i
fusibili di cui è dotato il multimetro per proteggere l’utente e lo strumento.
La maggior parte delle funzioni di misura attraverso questo terminale si
presenta come un circuito aperto. Gli spinterometri e i fusibili devono quindi
essere sostituiti da un tecnico qualificato. Vedere la GARANZIA LIMITATA per
richiedere un intervento di riparazione come previsto dalla garanzia.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

Pulizia e custodia

Pulire periodicamente l’involucro con un panno umido e detergente neutro;
non utilizzare abrasivi o solventi. Se il multimetro non deve essere adoperato
per più di 60 giorni, rimuovere le pile e conservarle separatamente.

Sostituzione delle pile

Il multimetro è alimentato da due pile ministilo (AAA) da 1,5 V (NEDA 24A o
IEC LR03).

Allentare le due viti prigioniere che fissano il coperchio dello scomparto delle pile,
sollevare il coperchio, sostituire le pile, riposizionare il coperchio e serrare le viti.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

DATI TECNICI

DATI TECNICI GENERALI
Display: Display a cristalli liquidi a 6.000 conteggi, 3-5/6 cifre
Frequenza di aggiornamento: 5 volte al secondo, nominale
Polarità: automatica
Basso livello di tensione della batteria: meno di 2,4 V circa
Temperatura di esercizio: da 0 °C a 40 °C
Umidità relativa: valore massimo 80% a temperatura massima di 31 °C, con

riduzione lineare al 50% a 40 °C

Altitudine: funzionamento sotto i 2000 m
Temperatura di immagazzinaggio: da -20 °C a 60 °C, umidità relativa < 80%

(con le pile rimosse)
Coefciente di temperatura (valore nominale): 0,15 x (precisione specificata)/°C
a temperature da -20 °C a 60 °C o come altrimenti specificato
Sensibilità: valore medio per il modello ACD-15 PRO; vero valore efficace per il
modello ACD-15 TRMS PRO
Sicurezza: a norma EN61010-1:2001; EN61010-2-032:2002, UL3111-2-032(1999):

Categoria III 600 volt AC e DC

Protezione dai transitori: 6,5 kV (sovratensioni di 1,2/50 μs) per tutti i modelli
Livello di inquinamento: 2
Compatibilità elettromagnetica: a norma EN61326(1997, 1998/A1), EN61000-4-

2(1995), e EN61000-4-3(1996). In un campo a

radiofrequenza di 3 V/m:
la funzione misure di capacità non è specificata.
Precisione complessiva = Precisione specificata + 45 cifre
Oltre 3 V/m le prestazioni non sono specificate.

Protezione dai sovraccarichi:

Ganasce per la misura di correnti alternate: 2000 A (valore efficace) continui
Terminali + e COM (tutte le funzioni) : 600 V DC o AC (valore efficace)

Alimentazione: due pile ministilo (AAA) da 1,5 V (NEDA 24A o IEC LR03)
Consumo di potenza: 2,2 mA (valore tipico) per il modello ACD-15 PRO; 2,8 mA

(valore tipico) per il modello ACD-15 TRMS PRO

Time-out per lo spegnimento automatico: strumento inattivo per 3 minuti
Consumo di potenza dopo lo spegnimento automatico: 40 μA (valore tipico)

per tutte le funzioni in tutti i modelli eccetto il valore (tipico) di 230 μA sul
modello ACD-15 TRMS PRO per le funzioni di misura di tensioni e correnti

Dimensioni: 224 mm x 78 mm x 40 mm (A x L x P)
Peso: 220 g circa
Apertura delle ganasce (diametro dei conduttori misurabili): 45 mm max.
Accessori: una coppia di cavi di misura, pile (inserite), manuale d’uso e custodia

da trasporto morbida

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

14

DATI TECNICI ELETTRICI

Precisione: ±(% della lettura + numero di cifre) o come altrimenti specificato, a 23 °C
±5 °C e a un’umidità relativa del 75%. La precisione delle misure di corrente alternate
con pinza e di tensione AC nel modello ACD-15 TRMS PRO a vero valore efficace si
applica dal 5% al 100% della portata o come altrimenti specificato. Fattore di cresta
massimo: come specificato sotto; con segnali non perfettamente sinusoidali, si riduce alle
armoniche superiori alla fondamentale.

Misure di tensione in corrente continua

PORTATA Precisione

6,000 V 0,5% + 3 cifre

60,00 V 1,0% + 5 cifre

600,0 V 2,0% + 5 cifre

NMRR : > 30dB a 50 o 60Hz
CMRR : > 100dB a 0 Hz, 50 o
60 Hz, Rs =1 kΩ
Impedenza d’ingresso V DC (alta):
5 MΩ, 90 pF (nominale)
Impedenza d’ingresso V DC (bassa)
AutoTect

TM

: inizialmente 1,6 kΩ, 90 pF
(nominale); aumenta notevolmente
all’aumentare della tensione
visualizzata, a partire da 50 V (valore
tipico). Valori tipici dell’impedenza in
funzione della tensione visualizzata:
15 kΩ a 100 V
100 kΩ a 300 V
210 kΩ a 600 V
Soglia V DC AutoCheck

TM

:

> +1,5 V DC o < -1,0 V DC (nominale)

Prove di diodi

Tensione di
circuito aperto

Corrente
di prova

< 1,6 VDC

0,4mA
(valore tipico)

Soglia segnale acustico: tra 0,015 V
e 0,080 V

Misure di resistenza

PORTATA Precisione

1)

6,000 kΩ

2)

1,2% + 6 cifre

3)

60,00 kΩ, 600,0 kΩ 1,0% + 4 cifre

6,000 MΩ 2,0% + 4 cifre

Tensione di circuito aperto: 0,4 V DC tipica

1) Intervallo di raffreddamento di
2 minuti dopo misure oltre 50 V
con il selettore nella posizione
Auto-VΩ

2) Segnale acustico attivato durante
letture < 0.025 kΩ

3) Aggiungere 40 cifre alla precisione
specificata se la lettura è inferiore
al 20% della portata

600 Ω con segnale acustico di continuità

PORTATA Precisione

600,0 Ω 2,0% + 8 cifre

1)

Tempo di risposta del segnale di
continuità: < 100 μs
Tensione di circuito aperto: 0,4 V DC
tipica
Soglia segnale acustico: tra 10 Ω e 300 Ω

1) Aggiungere 40 cifre alla precisione

specificata se la lettura è inferiore al
20% della portata

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

Misure di frequenza

Portata di
tensione

Sensibilità

(onda
sinusoidale,
valore efcace)

Portata

6,000 V 4 V 10 Hz ~ 30 kHz

60,00 V 30 V 10 Hz ~ 1 kHz

600,0 V 60 V 10 Hz ~ 1 kHz

Precisione: 0,5% + 4 cifre
Visualizzazione max: 9999 conteggi.

Misure di tensione in corrente alternata

PORTATA Precisione

50 Hz o 60 Hz

6,000 V; 60,00 V 1,5% + 5 cifre

600,0 V 2,0% + 5 cifre

50 Hz o 500 Hz

6,000 V; 60,00 V 2,0% + 5 cifre

600,0 V 2,5% + 5 cifre

CMRR: > 60 dB da 0 a 60 Hz, Rs = 1 kΩ
Impedenza d’ingresso V AC (alta):
5 MΩ, 90 pF (nominale)
Impedenza d’ingresso V AC (bassa)
AutoCheck

TM

:

inizialmente 1,6 kΩ, 90 pF (nominale);

aumenta notevolmente all’aumentare
della tensione visualizzata, a partire
da 50 V (valore tipico). Valori tipici
dell’impedenza in funzione della
tensione visualizzata:

15 kΩ a 100 V
100 kΩ a 300 V
210 kΩ a 600 V
Soglia V AC AutoCheck

TM

:
> 2 V AC (50/60Hz) nominale
Fattore di cresta per il modello ACD-15
TRMS PRO a vero valore efficace:
< 1,6:1 a fondo scala e < 3,3:1 a
metà scala

Capacità

PORTATA Precisione

1)

100,0 nF

2)

1000 nF; 10,00 μF;
100,0 μF; 2000 μF

3,5% + 5 cifre

3)

1) Precisioni con condensatore a film
o di qualità superiore

2) Precisione inferiore a 50 nF non
specificata

3) Specificata con tensione della
batteria maggiore di 2,8 V

(circa metà del livello massimo di
carica). La precisione diminuisce
gradualmente al 12% con tensione
di segnalazione batteria scarica di
circa 2,4 V

Rilevazione di tensioni in corrente
alternata - VolTect

TM

Tensione tipica Indicazione

dell’istogramma

Da 15 V a 85 V -

Da 40 V a 130 V - -

Da 60 V a 210 V - - -

Da 90 V a 300 V - - - -

OLTRE 120 V - - - - -

Indicazione: segmenti dell’istogramma

e segnalazioni acustiche
proporzionali all’intensità

del campo
Frequenza di rilevazione: 50 o 60 Hz
Antenna di rilevazione: sulla parte

superiore

della ganascia
Funzione di rilevazione di campi
elettrici mediante sonda a contatto:
per un’indicazione più precisa di cavi
sotto tensione, usare la sonda rossa
(+) per misure a contatto diretto

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

Misure di corrente alternata con la pinza

PORTATA Precisione

1) 2) 3)

50 Hz o 60 Hz

400,0 A; 2000 A 1,5% + 5 cifre

Fattore di cresta per il modello ACD-15 TRMS PRO
a vero valore efficace:
< 2,0:1 a fondo scala e < 4,0:1 a metà scala

1) Aggiungere 8 cifre alla precisione specificata se la lettura è inferiore al
10% della portata

2) Errore indotto da conduttori adiacenti percorsi da corrente: < 0,06 A/A

3) La precisione specificata si riferisce a misure eseguite al centro delle ganasce;
se il conduttore non è posizionato al centro, vengono introdotti i seguenti
errori: aggiungere 1% alla precisione specificata per misure eseguite ENTRO i
contrassegni sulle ganasce (in direzione opposta all’apertura delle ganasce)

Aggiungere 4% alla precisione specificata per misure eseguite OLTRE i
contrassegni sulle ganasce (verso l’apertura delle ganasce)

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Manual de uso

©2007 Amprobe Test Tools.

Español

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Garantía limitada y Limitación de responsabilidad
Su producto Amprobe estará libre de defectos de material y mano de obra durante

1 año a partir de la fecha de adquisición. Esta garantía no cubre fusibles, baterías
descartables o daños que sean consecuencia de accidentes, negligencia, uso indebido,
alteración, contaminación o condiciones anormales de uso o manipulación. Los
revendedores no están autorizados a extender ninguna otra garantía en nombre de
Amprobe. Para obtener servicio durante el período de garantía, devuelva el producto
con una prueba de compra a un centro de servicio autorizado por Amprobe de
equipos de comprobación o a un concesionario o distribuidor de Amprobe. Consulte
la sección Reparación para obtener información más detallada. ESTA GARANTÍA
CONSTITUYE SU ÚNICO RESARCIMIENTO. TODAS LAS DEMÁS GARANTÍAS, TANTO
EXPRESAS, IMPLÍCITAS O ESTATUTARIAS, INCLUYENDO LAS GARANTÍAS IMPLÍCITAS DE
ADECUACIÓN PARA UN PROPÓSITO DETERMINADO O COMERCIABILIDAD, QUEDAN
POR LA PRESENTE DESCONOCIDAS. EL FABRICANTE NO SERÁ RESPONSABLE DE NINGÚN
DAÑO O PÉRDIDA, TANTO ESPECIAL COMO INDIRECTO, CONTINGENTE O RESULTANTE
QUE SURJA DE CUALQUIER CAUSA O TEORÍA. Debido a que ciertos estados o países no
permiten la exclusión o limitación de una garantía implícita o de los daños contingentes
o resultantes, esta limitación de responsabilidad puede no regir para usted.

Reparación
Todas las herramientas de prueba devueltas para calibración o reparación cubierta o

no por la garantía deben estar acompañadas por lo siguiente: su nombre, el nombre
de la compañía, la dirección, el número de teléfono y una prueba de compra. Además,
incluya una breve descripción del problema o del servicio solicitado y los conductores de
prueba del medidor. La reparación fuera de garantía o los cargos de reemplazo deben
remitirse en la forma de un cheque, un giro postal, una tarjeta de crédito con fecha de
vencimiento o una orden de compra pagadera a Amprobe

®

Test Tools.

Reparaciones y reemplazos cubiertos por la garantía (todos los países)
Sírvase leer la declaración de garantía y compruebe su batería antes de solicitar

la reparación. Durante el período de garantía, cualquier herramienta de
comprobación defectuosa puede ser devuelta a su distribuidor de Amprobe

®

Test

de los distribuidores cercanos a usted. Asimismo, las unidades de reparación en
garantía y las unidades de reemplazo en los Estados Unidos y Canadá también
pueden enviarse al Centro de servicio Amprobe

®

Test Tools (consulte la dirección

más abajo).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Reparaciones y reemplazos no cubiertos por la garantía (Estados Unidos y Canadá)
Las reparaciones fuera de la garantía en los Estados Unidos y Canadá deben

enviarse a un Centro de servicio de Amprobe

®

Test Tools. Llame a Amprobe®
Test Tools o solicite en su punto de compra para conocer las tarifas actuales de
reparación y reemplazo.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

1

ACD-15 Pro & ACD-15 TRMS Pro

Clamp-on Multimeter Series

Contents

SEGURIDAD ........................................................................................................2

TÉRMINOS INCLUIDOS EN ESTE MANUAL .................................................2

SÍMBOLOS ELÉCTRICOS INTERNACIONALES .............................................3

Directivas de la CE ............................................................................................3

DESCRIPCIÓN DEL PRODUCTO ......................................................................4

OPERACIÓN .......................................................................................... 5

Hi-Z DCV, ACV & Line-Level Hz functionsFunciones Hi-Z VCC,

VCA y Line-Level Hz (Frecuencia de nivel de línea) ............................ 6

Modo AutoTect

TM

..............................................................................................7

Detección de campos eléctricos (EF) ...........................................................9

Funciones de 600Ω/ •/ ..................................................................10

MANTENIMIENTO .............................................................................................11

ESPECIFICACIONES ............................................................................................13

ESPECIFICACIONES ELÉCTRICAS ....................................................................14

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

2

SEGURIDAD

Este manual contiene información y advertencias que deben seguirse para
operar el instrumento de manera segura y para mantener el instrumento
en condiciones operativas seguras. Si el instrumento se utiliza de manera no
especificada por el fabricante, la protección provista por el mismo podría
verse afectada.

El multímetro cumple con los requisitos de aislamiento doble según EN61010­1:2001; EN61010-2-032:2002), UL3111-2-032(1999):

Categoría III 600 voltios CA y CC.

SEGÚN LA CATEGORÍA DE INSTALACIÓN CON SOBRETENSIÓN IEC61010

SOBRETENSIÓN CATEGORÍA II

Los equipos de la CATEGORÍA II DE SOBRETENSIÓN son equipos eléctricos
conectados a instalaciones fijas.
Nota: Algunos ejemplos incluyen los aparatos domésticos, de oficina y
de laboratorio.

SOBRETENSIÓN CATEGORÍA III

El equipo de CATEGORÍA III DE SOBRETENSIÓN es equipo en instalaciones fijas.
Nota: Algunos ejemplos incluyen interruptores en la instalación fija y algunos
equipos para uso industrial con conexión permanente a la instalación fija.

SOBRETENSIÓN CATEGORÍA IV

Los equipos de CATEGORÍA IV DE SOBRETENSIÓN sirven para uso en el origen
de la instalación. Nota: Algunos ejemplos incluyen los multímetros eléctricos y
el equipo de protección primaria de sobretensión.

TÉRMINOS INCLUIDOS EN ESTE MANUAL

ADVERTENCIA identifica condiciones y acciones que podrían ocasionar lesiones
graves o incluso la muerte al usuario.

PRECAUCIÓN identifica condiciones y acciones que podrían causar daños o
funcionamiento defectuoso en el instrumento.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga eléctrica, no exponga este
producto a la lluvia o a la humedad. El multímetro está destinado únicamente a
uso en interiores.

Para evitar los riesgos de descarga eléctrica, observe las precauciones correctas

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

3

de seguridad al trabajar con voltajes de más de 60 VCC o 30 VCA rms. Estos
niveles de voltaje presentan un potencial peligro de descarga eléctrica al usuario.

Inspeccione los conductores de prueba, conectores y sondas para determinar si
hay aislamiento dañado o metal expuesto antes de utilizar el instrumento. Si se
encuentra algún defecto, reemplace de inmediato las piezas correspondientes.

No toque las puntas de los conductores de prueba ni el circuito bajo prueba mientras
se esté aplicando suministro eléctrico al circuito que se está midiendo. Para evitar
crear un cortocircuito accidentalmente en conductores con tensión peligrosos sin
aislamiento o barras de conexión, apáguelos antes de insertar y quitarlos de las
mordazas de la pinza amperimétrica. El contacto con el conductor podría producir
una descarga eléctrica. Mantenga sus manos/dedos detrás de los protectores
correspondientes que indican los límites de acceso seguro del multímetro y de los
conductores de prueba durante la medición.

No utilice el instrumento en presencia de gas explosivo (material),

gas combustible (material), vapor o polvo.

PRECAUCIÓN

Desconecte los conductores de prueba de los puntos de prueba antes de cambiar
las funciones del multímetro.

SÍMBOLOS ELÉCTRICOS INTERNACIONALES



¡Precaución! Consulte la explicación incluida en este manual



¡Precaución! Peligro de descarga eléctrica



Conexión a tierra



Aislamiento doble o aislamiento reforzado



CA: Corriente alterna



CC: Corriente continua



Fusible



Símbolo de cumplimiento; el instrumento cumple con las directivas váli­das. Cumple con la Directiva sobre EMC (89/336/EEC) y la Directiva sobre
voltaje bajo (73/23/EEC) y con sus normas válidas.



Símbolo para la marca de equipo eléctrico y electrónico (Directiva WEEE
2002/96/EC).



Se permite tanto la instalación alrededor de conductores peligrosos con
tensión, como su retiro

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

4

DESCRIPCIÓN DEL PRODUCTO

Este manual de uso solamente emplea modelos representativos para las
ilustraciones. Consulte los detalles de las especificaciones para conocer la
disponibilidad de funciones para cada modelo.

1) Detector de voltaje sin contacto,
característica AutoTect: posición de
la antena

2) Líneas de marcado de la mordaza
para la indicación del error de
posición ACA

3) Protector de mano/dedos para
indicar los límites de acceso
seguro a las mordazas durante las
mediciones de corriente

4) Botones pulsadores para funciones
y características especiales

5) Toma de entrada para todas las
funciones SALVO la función de
corriente ACA no invasiva

6) Toma de entrada común
(referencia de tierra) para todas
las funciones SALVO la función de
corriente ACA no invasiva

7) Selector de interruptor deslizable
para encender/apagar el dispositivo
y seleccionar una función

8) Pantalla LCD de 3-5/6 dígitos y
6000 recuentos

9) Activador de mordaza para abrir
las mordazas del transformador

10) Indicadores del centro de la

mordaza, donde se especifica la
óptima exactitud de ACA

11) Mordazas del transformador para
la recogida del campo magnético
de corriente de CA

-30.21

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

5

OPERACIÓN

23.80

V

Función de pinza de corriente ACA

Fije el selector de funciones de interruptor deslizable a la  posición. Se hacen
entradas por medio de las mordazas de la pinza para realizar mediciones de
corriente ACA no invasiva.

PRECAUCIÓN

• Pulse el activador de mordaza y la apriete las mordazas alrededor del

conductor activo de un circuito para efectuar la medición de la corriente de
carga. Asegúrese de que las mordazas estén completamente cerradas puesto
que, de lo contrario, se introducirán errores de medición. Rodear más de un
conductor de un circuito resultará en la medición de una corriente diferencial
(como identificar la corriente de fuga).

• Los dispositivos adyacentes de transporte de corriente, tales como

transformadores, motores e hilos conductores, afectarán la exactitud de la
medición. Para minimizar su influencia, mantenga las mordazas lejos de los
mismos tanto como sea posible.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

6

Funciones Hi-Z VCC, VCA y Line-Level Hz (Frecuencia de nivel de línea)

Deslice el selector de funciones de interruptor deslizable a la posición que
seleccione mediciones de voltaje de impedancia común (Hi-Z). La impedancia
de entrada se fija en aproximadamente 5 MΩ para minimizar la carga en los
circuitos bajo prueba. La función predeterminada es VCC. Aparece el símbolo
de CC “”. Pulse el botón SELECT momentáneamente para seleccionar VCA.
Aparece el símbolo de CA “”. Pulse el botón momentáneamente una vez más
para activar la función Line-Level Hz (Frecuencia de nivel de línea).

Nota:

• La sensibilidad de entrada de Line-Level Hz varía automáticamente con el

rango de VCA seleccionado cuando se selecciona Line-Level Hz. El rango de
6 V CA tiene la sensibilidad más alta, mientras que el rango de 600 V CA
tiene la más baja. La medición de la señal en la función VCA, MIENTRAS
se está seleccionando la función Line-Level Hz en dicho rango de VCA,
fija automáticamente la sensibilidad más apropiada para aplicaciones de
mayor voltaje. Esto puede evitar ruidos eléctricos como, por ejemplo, en las
aplicaciones del voltaje de línea de 110/220 V. Si la lectura muestra un valor
cero debido a niveles insuficientes de la señal, seleccione la función Line­Level Hz ANTES de tomar las mediciones (en el rango de 6 V CA) para fijar la
sensibilidad más alta.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

7

Modo AutoTectTM

Fije el selector de funciones de interruptor deslizable a la posición. La
innovadora función AutoTectTM selecciona automáticamente la función de
medida de VCC, VCA o resistencia (Ω) según lo que detecten los conductores
de prueba.

• Si no detecta nada, el multímetro muestra “Auto” cuando está listo.

• Si no hay una señal de voltaje presente pero sí hay una resistencia inferior a

6M Ω, el instrumento mostrará el valor de resistencia. Cuando hay un valor
menor que 25 Ω (0,025 kΩ), el multímetro también emite una señal acústica
de continuidad.

• Cuando una señal por arriba del umbral de +1,5 VCC, -1 VCC o 2 VCA hasta el

valor nominal de 600 V está presente, el multímetro muestra el valor de voltaje
en CC o CA según resulte apropiado, lo que sea mayor en magnitud pico.

• Característica de alerta por sobrecarga: Cuando está presente por arriba del
valor nominal de 600 V, el multímetro muestra “0L” con una señal acústica de
advertencia para la indicación de un valor por arriba del rango. Desconecte los
conductores de prueba de la señal inmediatamente para evitar peligros.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

8

Nota:

• Característica de bloqueo del rango: Cuando se muestra una lectura de
una medición en el modo AutoTectTM, pulse el botón RANGE (RANGO)
momentáneamente 1 vez para bloquear el rango de función en el que se
encuentra. Desaparece el símbolo “ Auto”. El bloqueo del rango puede
acelerar las mediciones repetitivas. Pulse el botón momentáneamente varias
veces para pasar escalonadamente por los rangos. Pulse y mantenga pulsado el
botón durante 1 segundo o más para reanudar el modo AutoTectTM.

• Alerta de peligro: Al hacer mediciones de resistencia en el modo AutoTectTM,
una pantalla inesperada de lecturas de voltaje le advierten que el objeto bajo
prueba está siendo energizado.

• Interruptor de voltaje parásito: Los voltajes parásitos son señales parásitas
indeseadas acopladas a partir de señales duras adyacentes, que confunden
las mediciones comunes de voltaje del multímetro. Nuestro modo
AutoTectTM proporciona una impedancia de entrada baja (ascenso de rampa;
aproximadamente 1,6 kΩ a voltaje bajo) para drenar voltajes parásitos dejando
principalmente valores de señales duras en las lecturas del multímetro. Se
trata de una característica invalorable para una indicación precisa de las
señales duras, tales como distinguir entre hilos activos y abiertos (a tierra) en
aplicaciones de instalaciones eléctricas.

ADVERTENCIA:

• La impedancia de entrada del modo AutoTect

TM

aumenta abruptamente
desde el valor inicial de 1,6 kΩ a unos pocos centenares de kΩ en señales
duras de voltaje alto. Aparece “LoZ” en la pantalla LCD para recordar a los
usuarios de encontrarse en un modo tal de impedancia baja. La corriente de
carga inicial pico, al sondear directamente, por ejemplo, a 600 VCA, puede
ser de hasta 530 mA (600 V x 1,414 / 1,6 kΩ), disminuyendo abruptamente
hasta aproximadamente 4 mA (600V x 1,414 / 210 kΩ) dentro de una fracción
de segundo. No utilice el modo AutoTectTM en circuitos que podrían resultar
dañados por una impedancia de entrada tan baja. En cambio, utilice los modos
de voltaje de la impedancia de entrada común del selector de funciones del
interruptor deslizable (Hi-Z de aproximadamente 5 MΩ) para minimizar las
cargas para tales circuitos.

Rango manual o automático

Cuando la función seleccionada tiene más de un rango, pulse el botón RANGE
(RANGO) momentáneamente para seleccionar el rango manual. El multímetro
permanece en el rango en el que se encontraba. Desaparece el símbolo Auto
de la pantalla LCD. Pulse el botón momentáneamente una vez más para pasar
escalonadamente por los rangos. Pulse y mantenga pulsado el botón durante
1 segundo o más para reanudar el rango automático.

Nota:
*La característica de rango manual no está disponible para las funciones

600Ω/ •/

.
*Para usar la característica de rango manual en el modo AutoCheckTM, consulte
“Característica de bloqueo del rango” tal como se explica en las notas al pie de
la página de la sección referente al modo AutoCheckTM.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

9

AC Voltage Detection - VolTect

TM

En cualquier función, pulse el botón EF (NCV) momentáneamente para alternar a
la detección del voltaje de CA, VolTectTM. El multímetro muestra “ ” cuando está
listo. La intensidad de la señal aparece indicada como una serie de segmentos del
gráfico de barras en la pantalla, además de señales acústicas variables.

• Detección de EF sin contacto (NCV): Hay una antena a lo largo de la parte

superior de la mordaza estacionaria (consulte el símbolo

en la mordaza),
que detecta el campo eléctrico que rodea los conductores que transportan
corriente. Es ideal para rastrear conexiones de cableado activo, localizando
roturas en el cableado y para distinguir entre conexiones activas o a tierra.

• Detección de EF con contacto de sonda: Para lograr una indicación más
precisa de los hilos activos, tal como para distinguir entre conexiones activas
y de tierra, utilice la sonda de prueba Roja (+) para realizar mediciones de
contacto directo.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

10

Funciones de 600Ω/ •/

Fije el selector de funciones de interruptor deslizable a la posición

600Ω/ •/ .

• La función predeterminada es el rango de resistencia de 600 U con

continuidad audible. Es un rango extendido de resistencia baja que sirve
para complementar la función de resistencia (Ω) en el modo AutoCheckTM. El
tiempo de respuesta de continuidad audible también se mejora drásticamente
(de aquel del modo AutoCheckTM) bajo una arquitectura de rango autónomo
de este tipo. La continuidad audible resulta conveniente para verificar las
conexiones del cableado y la operación de los interruptores. Un tono continuo
indica un circuito cerrado.

• Pulse el botón SELECT (SELECCIONAR) momentáneamente para seleccionar
la función de la prueba de diodos. La pantalla muestra la caída de voltaje
aproximada entre los conductores de prueba. Cuando tiene polarización
directa, la caída de voltaje directo normal para un diodo de silicio en buen
estrado se encuentra entre 0,400 V y 0,900 V. Una lectura mayor que ésta
indica que el diodo tiene fugas (es defectuoso). Una lectura de cero indica
un diodo en cortocircuito (defectuoso), y el multímetro proporciona una
advertencia acústica continua. OL indica un diodo abierto 10 (averiado).
Invierta las conexiones de los conductores de prueba (con polarización

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

11

inversa) a través del diodo. La pantalla muestra OL si el diodo está en buenas
condiciones. Cualquier otra lectura indica que el diodo es resistivo o está en
cortocircuito (es defectuoso).

• Pulse el botón SELECT (SELECCIONAR) momentáneamente UNA VEZ MÁS
para seleccionar la función de la capacitancia. El tiempo de medición de
capacitancia varía con el valor de la capacitancia. Sólo se requieren unos
pocos segundos para medir valores de menos de 100 μF. Sin embargo, se
requiere un minuto o más para medir valores extremos de alrededor de
2000 μF.

Característica HOLD (Retener) 

La característica Hold (Retener) congela la pantalla para su posterior
visualización. Presione el botón HOLD momentáneamente para alternar a
dicha función. Aparece el símbolo “”.

Pantalla con luz de fondo (sólo para el modelo ACD-15 TRMS Pro)

Pulse el botón SELECT (SELECCIONAR) durante 1 segundo o más para activar o
desactivar la característica de luz de fondo de la pantalla.

Apagado automático (APO)

El multímetro se apaga de manera inteligente después de aproximadamente
3 minutos sin medición significativa ni actividad de los botones o interruptores.
Para despertar el multímetro de APO, pulse cualquier botón o gire el selector
giratorio a la posición OFF y luego nuevamente a la posición de encendido.
Siempre gire el selector giratorio a la posición OFF cuando el multímetro no
está en uso.

MANTENIMIENTO

ADVERTENCIA

Para evitar descargas eléctricas, desconecte el multímetro de cualquier
circuito, retire los conductores de prueba de las tomas de entrada y APAGUE el
instrumento antes de abrir la caja. No lo utilice con la caja abierta.

Resolución de problemas

Si el instrumento no funciona, revise las baterías y los conductores de prueba,
etc., y reemplácelos según sea necesario. Verifique el procedimiento de uso
que se describe en este manual de uso. Si el terminal de entrada de voltaje­resistencia ha sido sometido a un transitorio de voltaje alto (causado por
un rayo o una sobrecarga por conmutación del sistema) por accidente o por
condiciones anormales de funcionamiento, los resistores de los fusibles en serie
se quemarán (se convertirán en una alta impedancia y se abrirán) como los
fusibles para proteger al usuario y al instrumento. La mayoría de las funciones
de medición a través de este terminal entonces se convertirán en un circuito
abierto. Los resistores del fusible en serie y las distancias entre electrodos

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

12

deberán ser entonces reemplazados por un técnico calificado. Remítase a la
sección GARANTÍA LIMITADA para obtener servicio bajo la garantía o servicio
de reparación.

Limpieza y almacenamiento

Limpie periódicamente la caja con un paño húmedo y detergente suave; no
utilice abrasivos ni solventes. Si no planea utilizar el instrumento durante
períodos de más de 60 días, retire las baterías y guárdelas por separado.

Reemplazo de la batería

El multímetro utiliza 2 baterías estándar de 1,5 V de tamaño AAA (NEDA 24A o
IEC LR03)

Afloje los 2 tornillos prisioneros de la caja de la cubierta de la batería. Levante
la caja de la cubierta de la batería. Reemplace las baterías. Vuelva a colocar la
caja de la cubierta de la batería. Vuelva a ajustar los tornillos.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

13

ESPECIFICACIONES

ESPECIFICACIONES GENERALES
Pantalla: Pantalla(s) LCD de 3-5/6 dígitos y 6000 recuentos
Velocidad de actualización: 5 por segundo nominal
Polaridad: Automática
Batería con poca carga: Por debajo de aproximadamente 2,4 V
Temperatura de funcionamiento: 0 °C a 40 °C
Humedad relativa: Máxima humedad relativa del 80% para temperaturas de

hasta 31 °C (87 °F) diminuyendo linealmente hasta una humedad relativa del
50 % a 40 °C (122 °F)

Altitud: Funcional a menos de 2000 m
Temperatura de almacenamiento: -20 °C a 60 °C, < 80 % H.R. (sin la batería)
Coeciente de temperatura: nominal 0,15 x (exactitud especificada) /OC a

(-20 °C a 60 °C), o especificado de otro modo
Detección: Detección promedio para ACD-15 PRO; detección de verdadero valor
eficaz para ACD-15 TRMS PRO
Seguridad: Cumple con EN61010-1:2001; EN61010-2-032:2002,

UL3111-2-032(1999): Categoría III 600 voltios CA y CC

Transient protection : 6,5 kV (1,2/50 μs de sobrecarga) para todos los modelos
Grado de contaminación: 2
E.M.C. : Cumple con EN61326(1997, 1998/A1, EN61000-4-2(1995) y EN61000-4-

3(1996) En un campo de RF de 3 V/m:
La función de capacitancia no está especificada.
Exactitud total = Exactitud especificada + 45 dígitos
No se especifica el rendimiento sobre 3 V/m.

Protecciones contra sobrecargas:

Mordazas ACA: CA 2000 A rms continuo
+ & terminales COM (todas las funciones) : 600 VCC/VCA rms
Alimentación: 2 baterías estándar de 1,5 V de tamaño AAA (NEDA 24A o
IEC LR03)
Consumo de energía: 2,2 mA típico para el modelo ACD-15 PRO; 2,8 mA típico
para el modelo ACD-15 TRMS PRO

Sincronización APO: Inactivo durante 3 minutos
Consumo APO: 40 μA típico para todas las funciones del modelo salvo 230 μA

que es típico para las funciones de voltaje y corriente en el modelo
ACD-15 TRMS PRO

Dimensión: Largo x Ancho x Alto: 224 x 78 x 40 mm (8,8 x 3,1 x 1,6 pulg.)
Peso: 220 gm aprox (7,7 onzas)
Apertura de la mordaza y diámetro del conductor: 45 mm máx.
Accesorios: Conductores de prueba (par), baterías instaladas, manual de uso y

bolsa blanda de transporte

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

14

ESPECIFICACIONES ELÉCTRICAS

La exactitud es ±(% de la lectura en dígitos + número de dígitos) o especificado
de otro modo, a 23 °C ± 5 °C y menos de 75 % H.R. Las exactitudes del modelo
de pinza de verdadero valor eficaz, ACD-15 TRMS PRO VCA y ACA, se especifican
del 5 % al 100 % del rango o especificado de otro modo. El factor máximo de
cresta se especifica a continuación, y con espectros de frecuencia, además de
fundamentales, que caen dentro del ancho de banda de CA especificado por el
multímetro para formas de onda no sinusoidales.

Voltaje de CC

RANGO Exactitud

6,000 V 0,5 % + 3 d

60,00 V 1,0 % + 5 d

600,0 V 2,0 % + 5 d

NMRR: > 30 dB a 50/60 Hz
CMRR: > 100 dB a CC, 50/60 Hz,
Rs = 1 kΩ
Impedancia de entrada Hi-Z VCC:
5MΩ, 90pF nominal
Impedancia de entrada AutoTect

TM

Lo-Z VCC: Inicialmente 1,6 kΩ, 90 pF
nominal; la impedancia aumenta
significativamente a medida que
aumenta el voltaje en pantalla desde
50 V (típico). Las impedancias típicas
frente a los voltajes de pantalla
para referencia son:
15 kΩ a 100 V
100 kΩ a 300 V
210 kΩ a 600 V
Umbral de VCC de AutoCheck

TM

:

> +1,5 VCC o < -1,0 VCC nominal

Comprobador de diodos

Voltaje de
circuito abierto

Corriente de
comprobación

< 1,6 VDC

0,4 mA (típico)

Umbral audible: entre 0,015 V y 0,080 V

Ohmios

RANGO Exactitud

1)

6,000 kΩ

2)

1,2 % + 6 d

3)

60,00 kΩ, 600,0 kΩ 1,0 % + 4 d

6,000 MΩ 2,0 % + 4 d

Voltaje de circuito abierto:
0,4 VCC típico

1) Intervalo de enfriamiento de
2 minutos después de más de 50 V
de mediciones en la posición Auto­VΩ

2) Señal acústica activada al leer
< 0,025 kΩ

3) Agregue 40 d a la exactitud
especificada mientras la lectura sea
menor del 20 % del rango

600Ω con señal acústica de continuidad

RANGO Exactitud

600,0 Ω 2,0 % + 8 d

1)

Respuesta de la señal acústica de
continuidad: < 100 μs
Voltaje de circuito abierto:
0,4 VCC típico
Umbral audible: entre 10 Ω y 300 Ω

1) Agregue 40 d a la exactitud
especificada mientras la lectura es
menor que el 20 % del rango

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

15

Frecuencia

Rango de
tensión

Sensibilidad

(RMS senoidal)

Rango

6,000 V 4 V 10 Hz ~ 30 kHz

60,00 V 30 V 10 Hz ~ 1 kHz

600,0 V 60 V 10 Hz ~ 1 kHz

Exactitud: 0,5 % + 4 d
Máxima en pantalla: 9999 recuentos

Voltaje de CA

RANGO Exactitud

50Hz / 60Hz

6,000 V, 60,00 V 1,5 % + 5 d

600,0 V 2,0 % + 5 d

50Hz ~ 500Hz

6,000 V, 60,00 V 2,0 % + 5 d

600,0 V 2,5 % + 5 d

CMRR: > 60 dB a CC a 60 Hz, Rs = 1 kΩ
Impedancia de entrada Hi-Z VCA:
5 MΩ, 90 pF nominal
Impedancia de entrada AutoCheck

TM

Lo-Z VCA:
Inicialmente 1,6 kΩ, 90 pF

nominal; la impedancia aumenta
significativamente a medida que
aumenta el voltaje en pantalla
desde 50V (típico). Las impedancias
típicas frente a los voltajes de la
pantalla para referencia son:

15 kΩ a 100 V
100 kΩ a 300 V
210 kΩ a 600 V
Umbral de AutoCheck

TM

VCA:
> 2 VCA (50/60 Hz) nominal
Modelo de verdadero valor eficaz
ACD-15 TRMS PRO
Factor de cresta:

< 1,6 : 1 a plena escala y < 3,3 : 1 a
media escala

Capacitancia

RANGO Exactitud

1)

100,0 nF

2)

1000 nF, 10,00 μF,
100,0 μF, 2000 μF

3,5 % + 5 d

3)

1) Exactitudes con capacitor de
película o mejor

2) No se especifica una exactitud por

debajo de 50 nF

3) Especificado con un voltaje de la

batería por arriba de 2,8 V
(aproximadamente con la batería
media llena). La exactitud disminuye
gradualmente a un 12 % en el voltaje
de advertencia de batería baja de
aproximadamente 2,4 V

Detección del voltaje de CA: VolTect

TM

Voltaje típico Indicación

del gráco
de barras

15 V A 85 V -

40 V A 130 V - -

60 V A 210 V - - -

90 V A 300 V - - - -

POR ARRIBA
DE 120 V

- - - - -

Indicación: Segmentos del gráfico de

barras y señales acústicas
proporcionales a la

intensidad del campo
Frecuencia de detección: 50/60 Hz
Antena de detección: Lado superior

de la mordaza
estacionaria

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

16

Detección de EF con contacto de sonda: Para una indicación más precisa de
hilos activos, utilice la sonda Roja (+) para realizar mediciones por
contacto directo

Corriente ACA (pinza)

RANGO Exactitud

1) 2) 3)

50 Hz / 60 Hz

400,0 A, 2000 A 1,5 % + 5 d

Modelo de verdadero valor eficaz ACD-15 TRMS PRO
Factor de cresta:
< 2.0 : 1 a plena escala y < 4,0 : 1 a media escala

1) Agregue 8d a la exactitud especificada mientras la lectura sea menor del
10 % del rango

2) Error inducido del conductor adyacente que transporta corriente: < 0,06 A/A

3) La exactitud especificada es para mediciones hechas en el centro de la
mordaza. Cuando el conductor no está posicionado en el centro de la
mordaza, los errores de posición introducidos son: Agregar un 1 % a la
exactitud especificada para mediciones DENTRO de las líneas de marcado de
la mordaza (alejándose de la apertura de la mordaza)

Agregar un 4 % a la exactitud especificada para mediciones MÁS ALLÁ de las
líneas de marcado de la mordaza (hacia la apertura de la mordaza)

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

ACD-15 Pro &
ACD-15 TRMS Pro

Clamp-on Multimeter Series

Användarhandbok

©2007 Amprobe Test Tools.

Svenska

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Begränsad garanti och begränsning av ansvar
Denna Amprobeprodukt garanteras vara fri från felaktigheter i material och utförande

i ett år från inköpsdatum. Denna garanti innefattar inte säkringar och engångsbatterier,
och inte heller skador som uppkommer som en följd av olyckshändelser, försummelse,
felaktig användning, ändring, nedsmutsning eller onormala förhållanden eller
onormal hantering. Återförsäljare har inte rätt att lämna några ytterligare garantier
å Amprobes vägnar. Om du behöver service under garantiperioden ska produkten,
tillsammans med inköpsbevis, skickas in till ett auktoriserat Amprobe Test Tools Service
Center eller till en återförsäljare eller distributör för Amprobe. Avsnittet Reparation
innehåller uppgifter om detta. DENNA GARANTI UTGÖR DIN ENDA GOTTGÖRELSE.
ALLA ANDRA GARANTIER – VARE SIG DESSA ÄR UTTRYCKLIGA, UNDERFÖRSTÅDDA
ELLER LAGSTADGADE – INKLUSIVE UNDERFÖRSTÅDDA GARANTIER AVSEENDE
LÄMPLIGHETEN FÖR ETT VISST SYFTE ELLER SÄLJBARHET, DEMENTERAS HÄRMED.
TILLVERKAREN ÄR EJ ANSVARIG FÖR NÅGRA SPECIELLA SKADOR, INDIREKTA SKADOR,
OFÖRUTSEDDA SKADOR ELLER FÖLJDSKADOR ELLER FÖRLUSTER, OAVSETT OM DE
INTRÄFFAR PÅ GRUND AV GARANTIBROTT ELLER OM DE BASERAS PÅ KONTRAKT. Vissa
stater eller länder tillåter inte undantag eller begränsningar av underförstådda garantier
eller tillfälliga skador eller följdskador, så denna ansvarsbegränsning gäller eventuellt
inte dig.

Reparation
Alla testverktyg som returneras för garantireparation eller reparation utanför

garantin eller för kalibrering ska åtföljas av följande: ditt namn, företagets namn,
adress, telefonnummer och inköpsbevis. Inkludera dessutom en kort beskrivning av
problemet eller den begärda servicen och skicka också in testsladdarna tillsammans med
mätaren. Betalning för reparation eller utbytesdelar som ej faller under garantin ska
ske med check, postanvisning, kreditkort med utgångsdatum eller en inköpsorder med
betalningsmottagare Amprobe

®

Test Tools.

Reparationer och utbyten under garanti – Alla länder
Läs garantiuttalandet och kontrollera batteriet innan du begär reparation. Defekta

testverktyg kan under garantiperioden returneras till din Amprobe

®

Test Tools-

du befinner dig i USA eller Kanada och din enhet täcks av garanti kan du få den
reparerad eller utbytt genom att skicka in den till ett Amprobe

®

Test Tools Service

Center (se adress nedan).

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com

Reparationer och utbyten ej under garanti – USA och Kanada
Enheter som kräver reparation, men som ej täcks av garanti i USA och Kanada, ska

skickas till ett Amprobe® Test Tools Service Center. Ring till Amprobe

®

Test Tools
eller kontakta inköpsstället för att få uppgift om aktuella kostnader för reparation
och utbyte.

Find Quality Products Online at: [email protected]

www.GlobalTestSupply.com
