Ampire LDS-A6-CP-A8 User guide

Download

Page 1

ampire

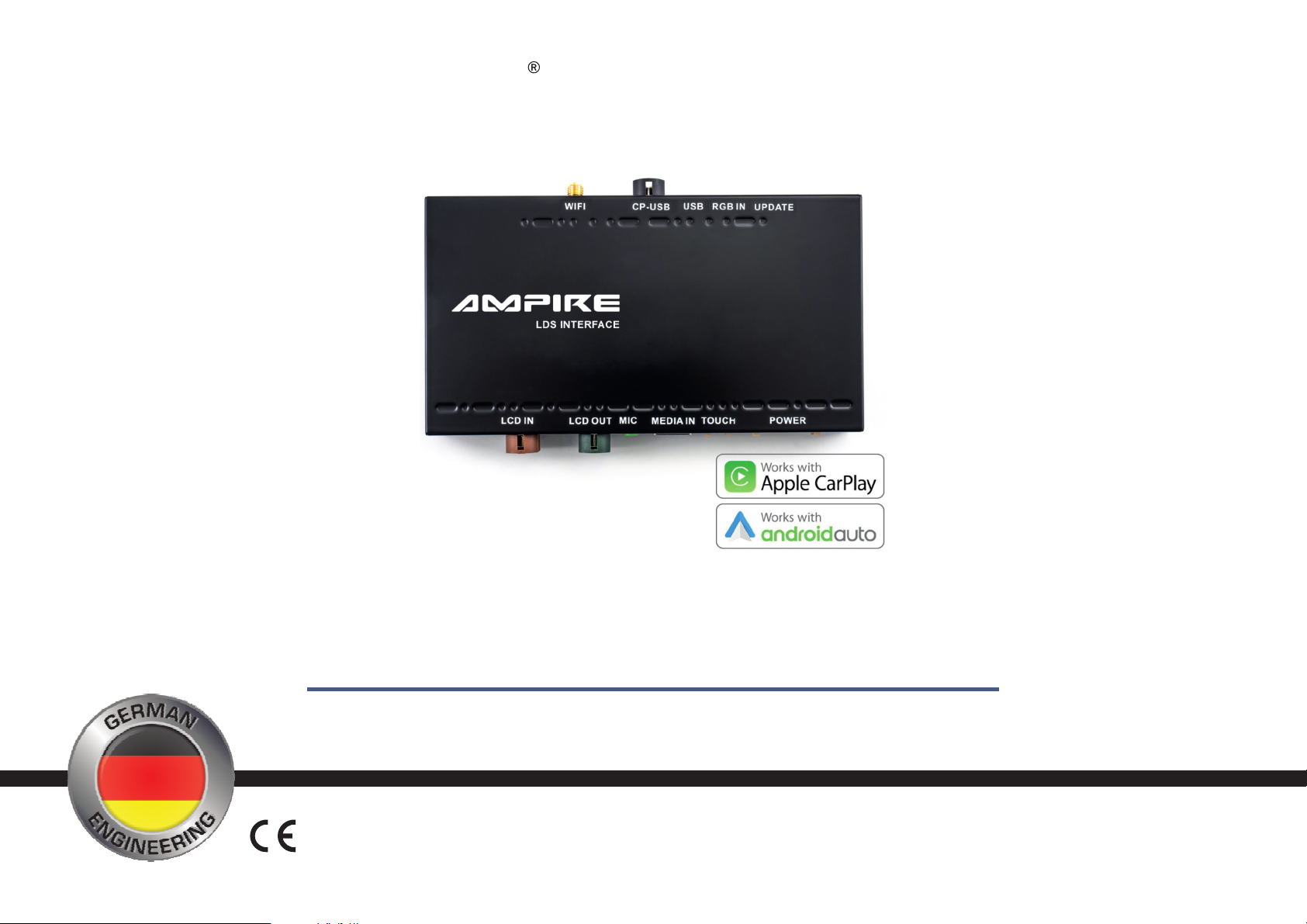

LDS-A6-CP-A8

German Engineering. Out of the ordinary.

Version 1

Bitte lesen Sie die komplette Anleitung aufmerksam durch bevor Sie mit der Installation beginnen.

Before attempting to connect or operate this product, please read the instructions completely.

Installationsanleitung

Installation Manual

Page 2

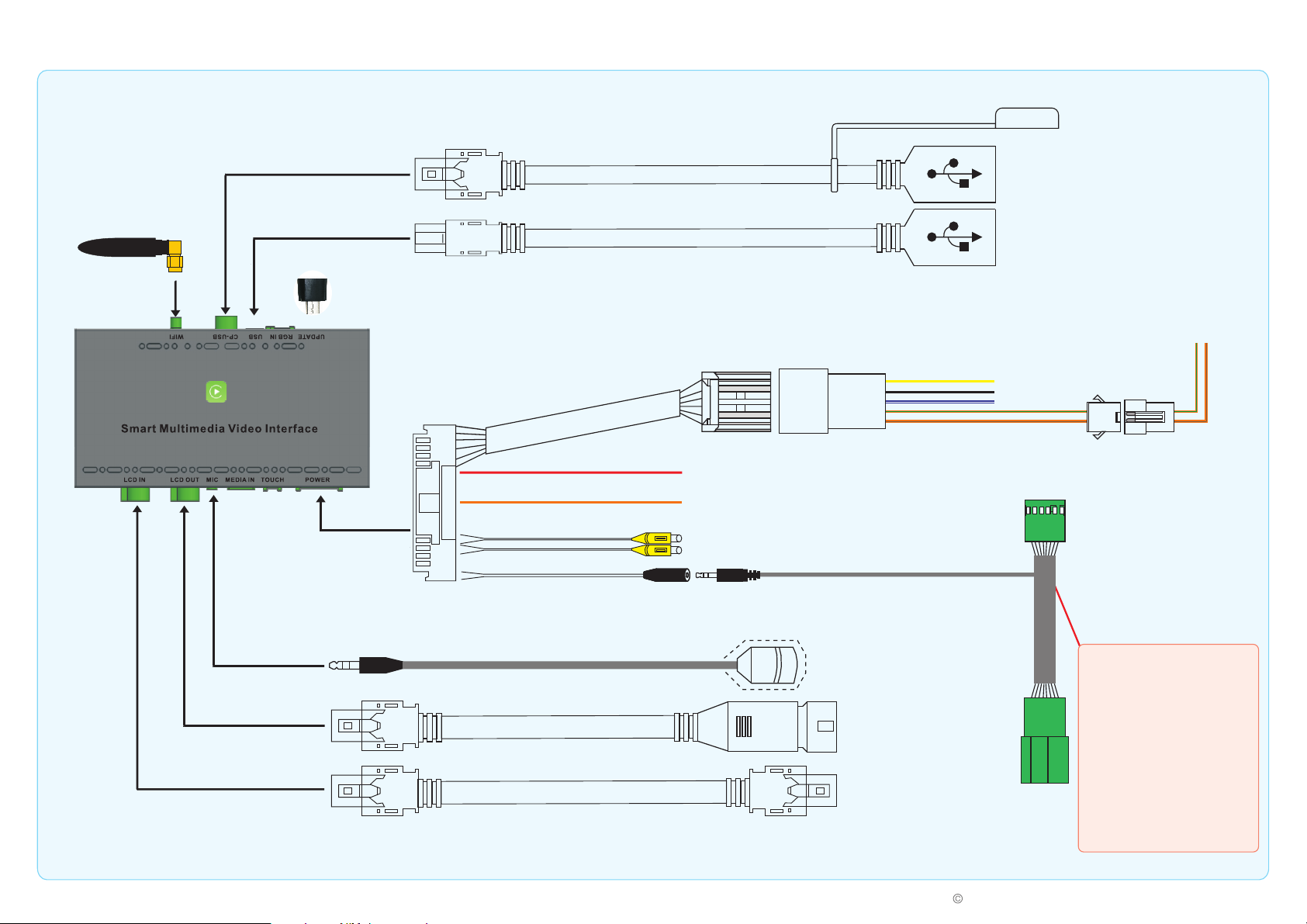

Verkabelungsdiagramm LDS-A6-CP-A8

Für die kabelgebundene Apple CarPlay oder Android Auto Nutzung

USB-Anschluss zur Wiedergabe von Multimedia-Dateien und für ISPBOOOT-Updates

WALAN ntenne

Mikrofonkabel

LCD OUT ab-Kel

LCD IN- Kabel

*Bei Fahrzeigen mit MMI 3G+ und Audi Music Interface (AMI) muss zusätzlich das Kabel Ampire LDS-AMI-AUX35F verbaut werden. Andernfalls ist eine Toneinspeisung nicht möglich!

USB-A fürdapter MCU-Updates

Power-Kabel

Audio-AUX-Ausgang

LCD_OUT

LCD_IN

RREAR-VIN /0,3A Rückfahrkamera-Ausgang--- 12V

REAR-C --- 12V Rückfahrkamera-Steuerleitung

(zum Anschluss an den Rückfahrscheinwerfer)

RREAR_VIN --- Eingang für eine NTSC-Rückfahrkamera FREAR_VIN --- Eingang für eine NTSC-Frontkamera

3,5mm Audiokabel*

Mikrofon zur Sprachsteuerung

Zum Anschluss an das originale LVDS-Kabel. Das Audi-Kabel hat einen grauen Stecker.

Zum Anschluss an die originale LVDS-Buchse der Head Unit. Die Audi-Buchse ist grau.

Gelb B+ 12V --- +12V KL.30 Schwarz --- Masse KL.31 Blau-Weiß --- MMI* Orange-Grün --- CAN-H* Orange-Braun --- CAN-L* Alle anderen Kabel werden nicht verwendet!

*Siehe „Besonderheiten und Fundorte“

Stecker

Entfernen Sie das Kabel mit dem grünen Einsatz aus dem Audi Quadlock und stecken den grünen Stecker des Adapters in den Quadlock. Nun stecken Sie den Quadlock wieder in das Audi-Gerät und verriegeln diesen. Jetzt stecken Sie das Audi-Kabel

Buchse

in die Buchse des Adapters. INFO: Beim MMI kann es sein, dass vom originalen Stecker der grüne Überwurf entfernt werden muss.

ampire

2022

Electronics Irrtum und technische Änderungen vorbehalten–

Page 3

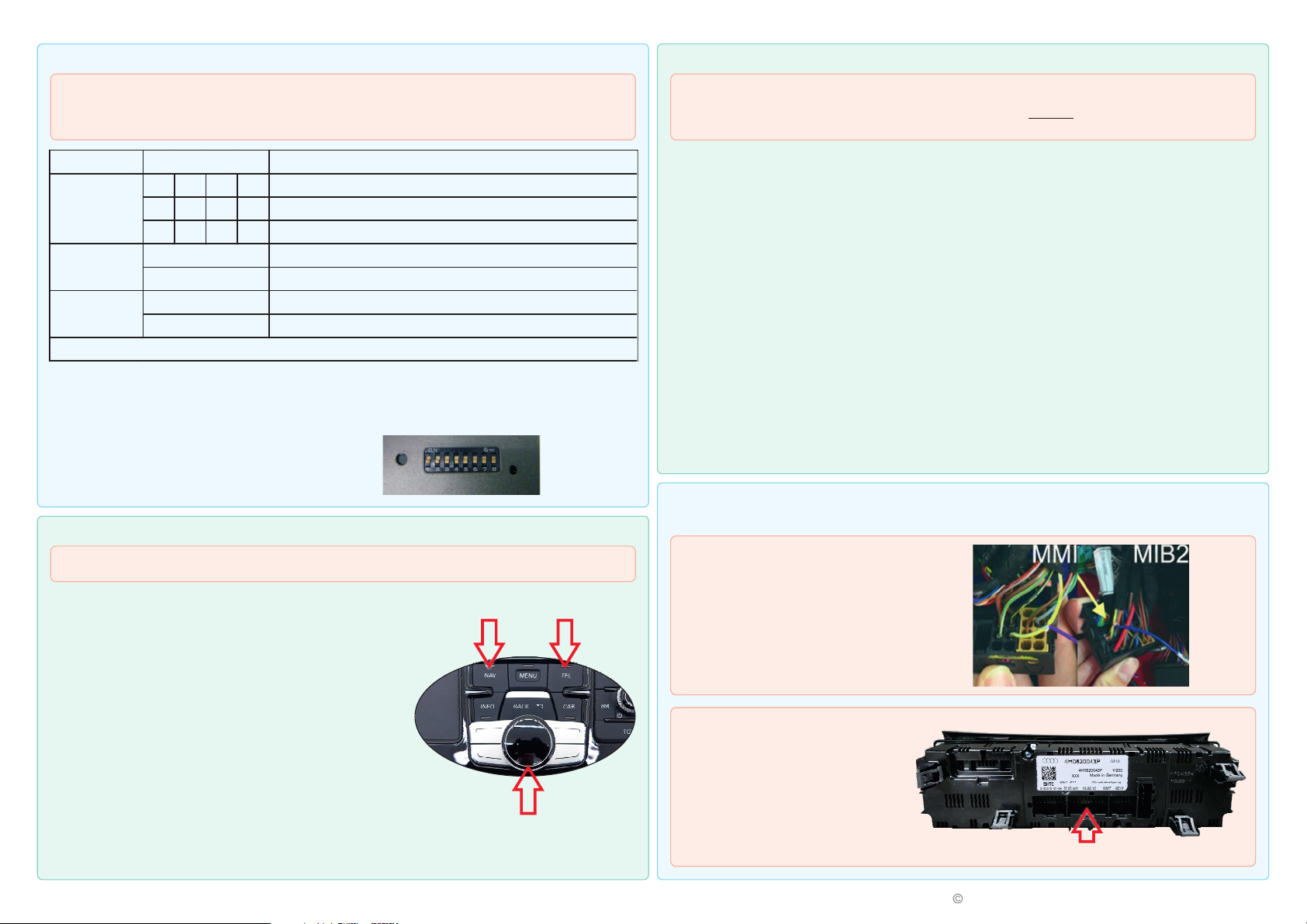

DIP-Schaltereinstellungen

DIP-Schalter Beschreibung

ON OFF OFF OFF MMI 3G+ / 3G High (Audi A8 4E) ON OFF ON OFF MMI (Audi A8 4H) ON OFF ON ON MIB2 (Audi A8 4H)

Hilfslinien aus (für Nachrüstkamera) Hilfslinien an (für Nachrüstkamera, nur wenn vom Fz unterstützt) Werks-Rückfahrkamera oder keine Kamera Nachrüstkamera (in Verbindung mit DIP-Schalter 4)

OFF

Die Schalter 6 und 7 haben keine Funktion, bitte auf OFF stellen.

OFF

1, 2, 3, 5

Status

Die DIP-Schalter sind in zwei Bereiche Eingeteilt. Der erste bestimmt die Monitorauﬂösung und das damit verbundene CAN-Bus-Protokoll. Eine falsche Einstellung bedeutet auch immer ein falsches CAN-Bus-Protokoll, was zu Fehlfunktionen des Fahrzeugs führen kann. Achten Sie daher immer auf die korrekte Einstellung. Der zweite Bereich bestimmt die allgemeinen Einstellungen für die Rückfahrkamera.

Nach dem Einstellen der DIP-Schalter bitte unbedingt die Reset-Taste für ca. 3 Sek. drücken. Andernfallswerden die Einstellungen nicht übernommen!

Bedienung

Bevor Sie auf das LDS-Interface umschalten, müssen Sie in Ihrem Multimedia-System den AUX-Eingang einschalten. Andernfalls haben Sie keinen Ton.

Halten Sie die NAV-Taste (1) für wenige Sekunden gedrückt, um auf das LDS-Interface umzuschalten. Mit dem erneuten Betätigen gelangen Sie wieder zurück auf die Audi-Oberﬂäche.

Durch ein kurzes Drücken der TEL-Taste (2) öffnen Sie Siri bzw. Hey Google zur Sprachsteuerung.

Reset DIP Schalter LED

OFF

1 2

Kabellose Nutzung von Apple CarPlay und Android Auto

Die Mindestanforderungen für die kabellose Nutzung sind:

- Apple CarPlay: iPhone 5

- Android Auto : Android 11, Android Auto 4.8 oder höher, WLAN 5GHz. Einige Hersteller, wie z.B. Samsung,Achtung! haben ihr eigenes, auf Android basierendes OS. Unter Umständen ist die kabellose Nutzung damit nicht möglich.

Smartphone paaren

1) Starten Sie das LDS-Interface und wählen „Settings“

2) Scrollen Sie nach unter zu „Smartphone“ oder „intelligentes Gerät“ und stellen „Android Gerät“ von „AutoLink“ auf „Android Auto“ um. „Apple Gerät“ muss auf „CarPlay“ stehen. Dann gehen Sie zurück in die Settings.

3) Löschen Sie in Ihren Smartphone die gespeicherte Verbindung zur Freisprecheinrichtung des Fahrzeugs.

4) Schalten Sie in Ihrem Smartphone WLAN und Bluetooth aus.

5) In den LDS-Settings gehen Sie zu „Bluetooth“ (nicht BT! ) und starten die Gerätesuche.

6) Nun schalten Sie sofort WLAN und Bluetooth in Ihrem Smartphone ein.

7) Das LDS-Interface ﬁndet Ihr Smartphone, das Sie bitte auswählen.

8) Auf dem Smartphone-Display erscheint ein Dialog zur Bluetooth-Paarung, den Sie mit „Paaren“ oder „OK“ bestätigen.

9) Nun erscheint ein zweiter Dialog, ob Sie auch CarPlay bzw. Android Auto nutzen wollen. Bestätigen Sie das.

Achtung! Bei einigen Android-Geräten fehlt der zweite Dialog, die Bestätigung erfolgt dann automatisch.

10) Nach erfolgreicher Kopplung geht das LDS-Interface nach wenigen Sekunden automatisch auf die CarPlay- bzw. Android Auto-Oberﬂäche. Sollte das nicht automatisch erfolgen, verlassen Sie die Settings und starten CarPlay bzw. Android Auto im LDS-Menü manuell.

11) Nun stellen Sie die Verbindung zwischen Ihrem Smartphone und der Freisprecheinrichtung des Fahrzeugs wieder her, denn das LDS-Interface wird niemals zur Telefonie verwendet, sondern dient ausschließlich als Fernbedienung des Telefons. (Bei einem iPhone bitte anschließend in die Einstellungen > Bedienungshilfen > Tippen > Audioausgabe > hier den Wert von "Automatisch" auf "Bluetooth Headset" umstellen.)

Sollte das Paaren nicht geklappt haben, löschen Sie alle Verbindungen zwischen dem Interface und dem Smartphone in beiden Geräten und wiederholen das Prozedere.

Besonderheiten und Fundorte

Bei einer nachgerüsteten Front-Kamera ist die Aktivierung der Umschaltung in den LDS-Settings vorzunehmen.

Fundort MMI-Kabel

Schließen Sie das blau-weiße MMI-Kabel des LDS-Interfaces hier an:

40-poliger Quadlock, Pin 10,MMI:

Kabelfarbe gelb-weiß oder weiß-grau

52-poliger Quadlock, grauer Einsatz,MIB2:

Pin 4, Kabelfarbe gelb-weiß

Die komplette Bedienung erfolgt über den Drehregler (3). Drücken Sie den Drehregler (3), um die Auswahl zu bestätigen.

Wenn Sie den Rückwärtsgang einlegen, schaltet das Interface auf die Rückfahrkamera* um. Verlassen Sie den Rückwärtsgang, schaltet das Interface für 10 Sek. auf die Frontkamera*. *Sofern vorhanden.

Fundort Stecker Klimabedienteil

Bitte das Klimabedienteil ausbauen und die CAN-Bus-Leitungen des LDS-A6-CP-A8 an den roten Stecker anschließen. CAN-H > Pin 2, Orange-Blau CAN-L > Pin 3, Orange-Braun

Roter Stecker

ampire

2022

Electronics Irrtum und technische Änderungen vorbehalten–

Page 4

FAQ

Q: Warum istmanchmal derBildschirm schwarz und das LDS-Interface lässt sich nicht bedienen, wenn ich ins Fahrzeug

einsteige?

Ein Smartphone kann sich immer nur mit einem WLAN-Netz verbinden. Wenn Sie ins FahrzeugA: einsteigen und das Smartphone immer noch mit dem Heim-WLAN verbunden ist, kann die automatische Kopplung mit dem LDS-Interface nicht erfolgen. Um die Kopplung zu erzwingen, schließt man das Smartphone einfach über ein USB-Kabel an. Sobald die Apple CarPlay- oder Android Auto-Oberﬂäche erscheint, kann dasKabel für denkabellosen Betrieb wiederabgesteckt werden.

Q: Kann ichmein Smartphone kabellosspiegeln.

A: Nein, das Spiegeln geht nur kabelgebunden. Gehen Sie dazu in die LDS-Settings > Smartphone (oder

Intelligentes Gerät) und stellen dort unter Android Gerät den Wert von Android Auto auf Autolink, bzw. unter AppleGerät denWert von Carplay auf Autolink um. Erstjetzt verbindenSie Ihr Smartphone per USBKabel mit dem LDS-Interface. Bitte beachten Sie, dass Sie zur späteren Nutzung von Apple CarPlay oder Android Auto dieWerte in demselbenMenü wieder zurückstellenmüssen.

Q: Ersetzt dasLDS-Interface eine Freisprecheinrichtungund kann mandarüber auchtelefonieren?

A: Nein. Das mitgelieferte Mikrofon dient ausschließlich der Sprachsteuerung. Sie werden weiterhin über

die Freisprecheinrichtung desFahrzeugs telefonieren.

Q: Kann man über die HDMI-Buchse am LDS-Interface eine HDMI-Signalquelle anschließen und auf der Multimediaanlage vom Fahrzeugdarstellen?

A: Nein. DieHDMI-Buchse ist keinHDMI-Eingang und dientdem Anschlußzukünftiger Peripherie.

Q: Speist dasLDS-Interface Bild undTon in dieMultimediaanlage desFahrzeugs ein?

A: Nein, es wird nur das Bild eingespeist. Für die Einspeisung des Tons muss Ihr Fahrzeug einen AUX-

Eingang haben odereinen AUX-Eingang viaUSB generieren können.

Q: Kannich z.B. überdas LDS-Interface Google Maps benutzenund gleichzeit über die Multimediaanlagevom Fahrzeug Radio oder CDhören?
