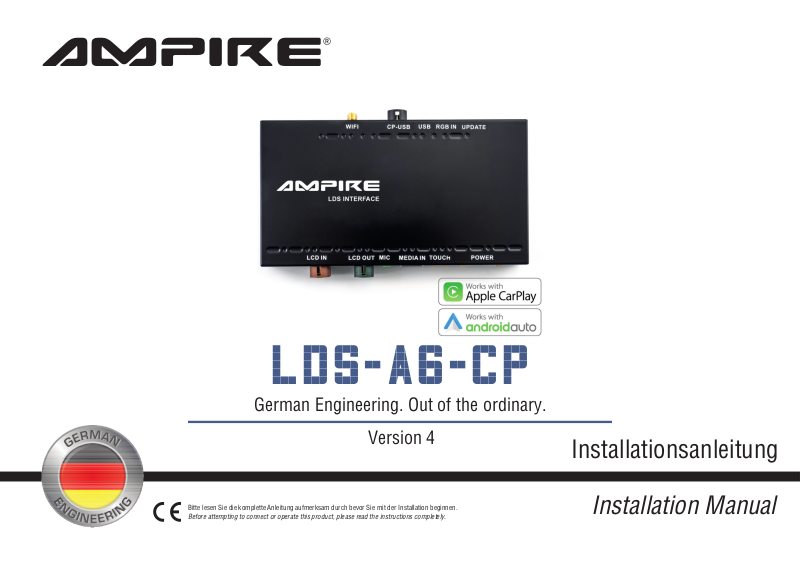

Page 1

ampire

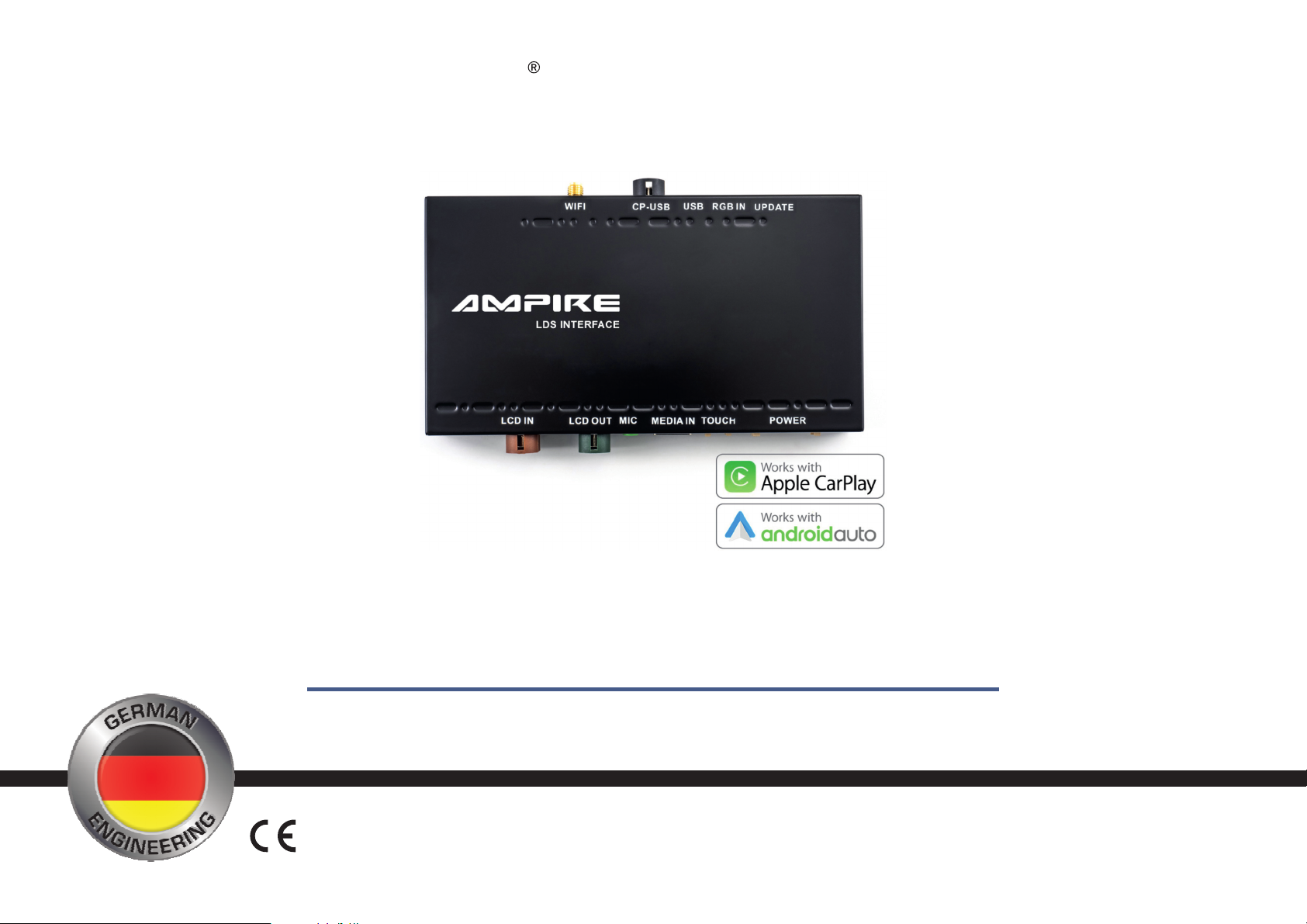

LDS-A6-CP

German Engineering. Out of the ordinary.

Version 4

Bitte lesen Sie die komplette Anleitung aufmerksam durch bevor Sie mit der Installation beginnen.

Before attempting to connect or operate this product, please read the instructions completely.

Installationsanleitung

Installation Manual

Page 2

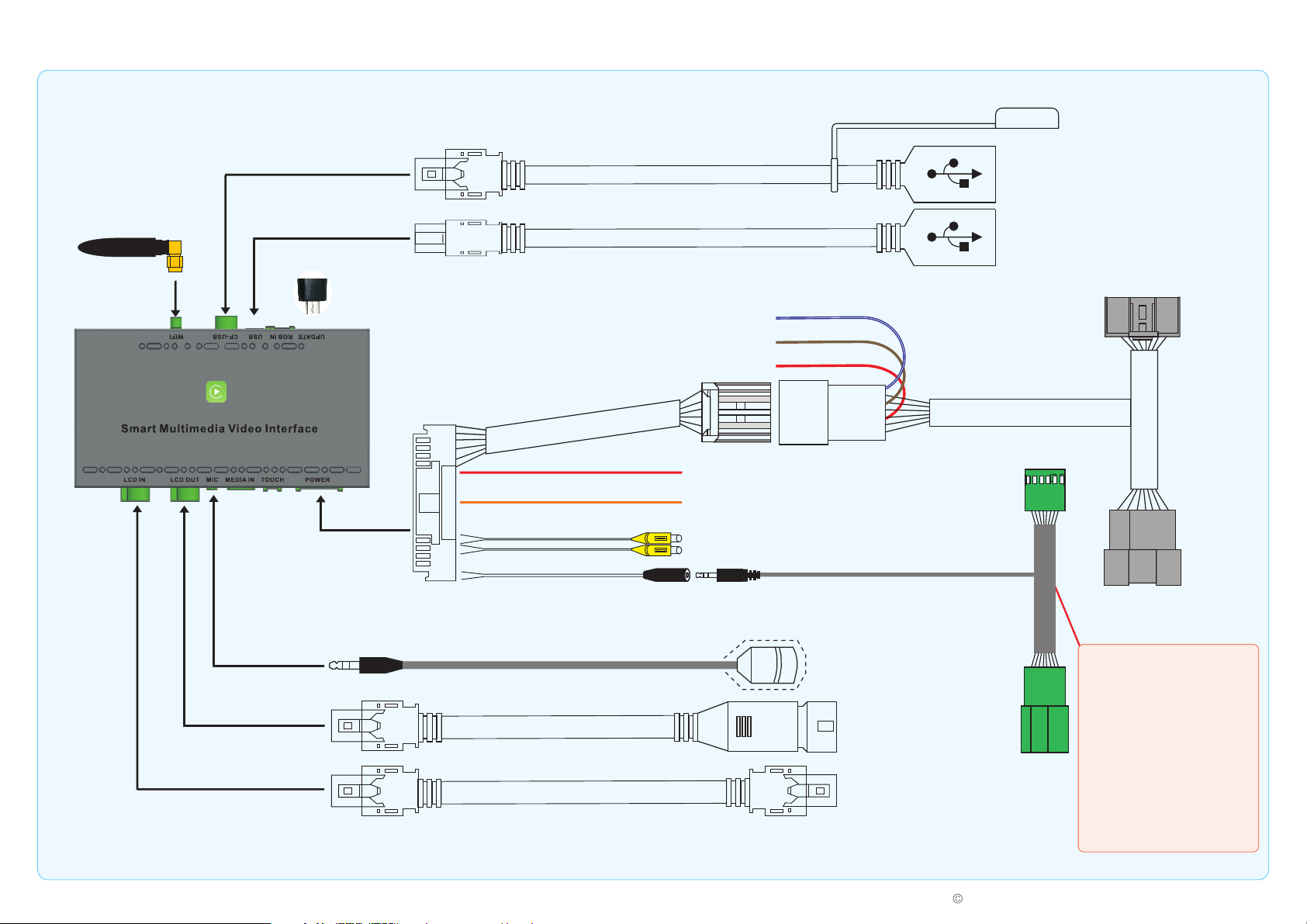

Verkabelungsdiagramm LDS-A6-CP

Für die kabelgebundene Apple CarPlay oder Android Auto Nutzung

USB-Anschluss zur Wiedergabe von Multimedia-Dateien und für ISPBOOOT-Updates

WALAN ntenne

Mikrofonkabel

LCD OUT ab-Kel

LCD IN- Kabel

*Bei Fahrzeigen mit MMI 3G+ und Audi Music Interface (AMI) muss zusätzlich das Kabel Ampire LDS-AMI-AUX35F verbaut werden. Andernfalls ist eine Toneinspeisung nicht möglich!

USB-A fürdapter MCU-Updates

Power-Kabel

Blau-Weiß MMI --- siehe „Besonderheiten und Fundorte“

Audio-AUX-Ausgang

LCD_OUT

LCD_IN

Braun KEY_IN --- Nicht verwenden!

Rot ACC --- Nicht verwenden!

RREAR-VIN /0,3A Rückfahrkamera-Ausgang--- 12V

REAR-C --- 12V Rückfahrkamera-Steuerleitung

(zum Anschluss an den Rückfahrscheinwerfer)

RREAR_VIN --- Eingang für eine NTSC-Rückfahrkamera FREAR_VIN --- Eingang für eine NTSC-Frontkamera

3,5mm Audiokabel*

Mikrofon zur Sprachsteuerung

Zum Anschluss an das originale LVDS-Kabel. Das Audi-Kabel hat einen grauen Stecker.

Zum Anschluss an die originale LVDS-Buchse der Head Unit. Die Audi-Buchse ist grau.

An das Klimabedienteil Kammer A anstecken

Stecker

Mit dem Kabel des Klima-

bedienteils verbinden

Entfernen Sie das Kabel mit dem grünen Einsatz aus dem Audi Quadlock und stecken den grünen Stecker des Adapters in den Quadlock. Nun stecken Sie den Quadlock wieder in das

Buchse

Audi-Gerät und verriegeln diesen. Jetzt stecken Sie das Audi-Kabel in die Buchse des Adapters. INFO: Beim MMI kann es sein, dass vom originalen Stecker der grüne Überwurf entfernt werden muss.

ampire

2023

Electronics Irrtum und technische Änderungen vorbehalten–

Page 3

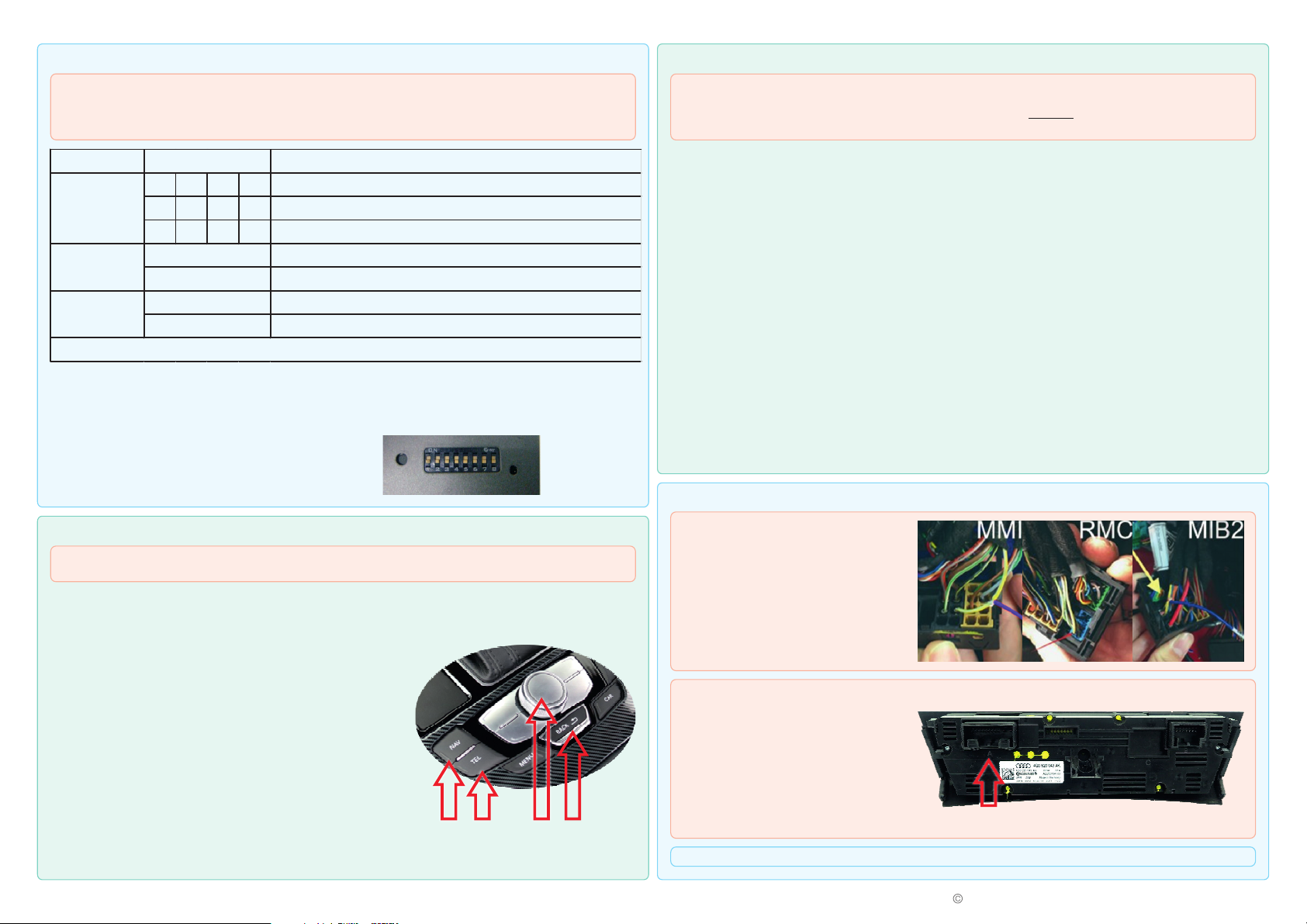

DIP-Schaltereinstellungen

DIP-Schalter Beschreibung

OFF OFF OFF ON RMC (AudiA6, A7)

ON OFF ON OFF MMI (Audi A6, A7) ON OFF ON ON MIB2 (Audi A6, A7)

Hilfslinien aus (für Nachrüstkamera) Hilfslinien an (für Nachrüstkamera, nur wenn vom Fz unterstützt) Werks-Rückfahrkamera oder keine Kamera Nachrüstkamera (in Verbindung mit DIP-Schalter 4)

(siehe Seite 4)

OFF

Die Schalter 6 und 7 haben keine Funktion, bitte auf OFF stellen.

Status

1, 2, 3, 5

(siehe Seite 4)

OFF

Die DIP-Schalter sind in zwei Bereiche Eingeteilt. Der erste bestimmt die Monitorauﬂösung und das damit verbundene CAN-Bus-Protokoll. Eine falsche Einstellung bedeutet auch immer ein falsches CAN-Bus-Protokoll, was zu Fehlfunktionen des Fahrzeugs führen kann. Achten Sie daher immer auf die korrekte Einstellung. Der zweite Bereich bestimmt die allgemeinen Einstellungen für die Rückfahrkamera.

Nach dem Einstellen der DIP-Schalter bitte unbedingt die Reset-Taste für ca. 3 Sek. drücken. Andernfallswerden die Einstellungen nicht übernommen!

Bedienung

Bevor Sie auf das LDS-Interface umschalten, müssen Sie in Ihrem Multimedia-System den AUX-Eingang einschalten. Andernfalls haben Sie keinen Ton.

Halten Sie die NAV-Taste (1) für wenige Sekunden gedrückt, um auf das LDS-Interface umzuschalten. Mit dem erneuten Betätigen gelangen Sie wieder zurück auf die Audi-Oberﬂäche.

Durch ein kurzes Drücken der INFO-Taste (2) öffnen Sie Siri bzw. Hey Google zur Sprachsteuerung.

Die komplette Bedienung erfolgt über den Drehregler (3). Drücken Sie den Drehregler (3), um die Auswahl zu bestätigen.

Mit der BACK-Taste (4) schaltet man zurück auf das vorherige Menü.

Wenn Sie den Rückwärtsgang einlegen, schaltet das Interface auf die Rückfahrkamera* um. Verlassen Sie den Rückwärtsgang, schaltet das Interface für 10 Sek. auf die Frontkamera*. *Sofern vorhanden.

Reset DIP Schalter LED

OFF

1 2 3 4

Kabellose Nutzung von Apple CarPlay und Android Auto

Die Mindestanforderungen für die kabellose Nutzung sind:

- Apple CarPlay: iPhone 5

- Android Auto : Android 11, Android Auto 4.8 oder höher, WLAN 5GHz. Einige Hersteller, wie z.B. Samsung,Achtung! haben ihr eigenes, auf Android basierendes OS. Unter Umständen ist die kabellose Nutzung damit nicht möglich.

Smartphone paaren

Apple:

Verbinden Sie Ihr Smartphone per USB-Kabel mit dem LDS-Interface. Auf dem iPhone erscheint ein Dialog, ob Sie diese Verbindung auch für das kabellose Apple CarPlay verwenden möchten. Bestätigen Sie und folgen den Anweisungen auf dem Bildschirm. Anschließend können Sie das USB-Kabel entfernen.

Android:

1) Starten Sie das LDS-Interface und wählen „Settings“

2) Scrollen Sie nach unter zu „Smartphone“ oder „intelligentes Gerät“ und stellen „Android Gerät“ von „AutoLink“ auf „Android Auto“ um. Dann gehen Sie zurück in die Settings.

3) Löschen Sie in Ihren Smartphone die gespeicherte Verbindung zur Freisprecheinrichtung des Fahrzeugs.

4) Schalten Sie in Ihrem Smartphone WLAN und Bluetooth aus und in dieser Reihenfolge wieder ein.

5) In den LDS-Settings gehen Sie zu „Bluetooth“ (nicht BT! ) und starten die Gerätesuche.

6) Das LDS-Interface ﬁndet Ihr Smartphone, das Sie bitte auswählen.

7) Auf dem Smartphone-Display erscheint ein Dialog zur Bluetooth-Paarung, den Sie mit „Paaren“ oder „OK“ bestätigen.

8) Nach erfolgreicher Kopplung geht das LDS-Interface nach wenigen Sekunden automatisch auf die Android Auto-

Oberﬂäche. Sollte das nicht automatisch erfolgen, verlassen Sie die Settings und starten Android Auto im LDS-Menü manuell.

9) Nun stellen Sie die Verbindung zwischen Ihrem Smartphone und der Freisprecheinrichtung des Fahrzeugs wieder

her.

Besonderheiten und Fundorte

Fundort MMI-Kabel

Schließen Sie das blau-weiße MMI-Kabel des LDS-Interfaces hier an:

40-poliger Quadlock, Pin 10,MMI:

Kabelfarbe gelb-weiß oder weiß-grau 52-poliger Quadlock, blauer Einsatz,RMC: Pin 1, Kabelfarbe gelb-weiß

52-poliger Quadlock, grauer Einsatz,MIB2:

Pin 4, Kabelfarbe gelb-weiß

Fundort Stecker Klimabedienteil

Bitte das Klimabedienteil ausbauen und das Hauptanschlusskabel des LDS-A6-CP an Steckplatz A anschließen.

Bei einer nachgerüsteten Front-Kamera ist die Aktivierung der Umschaltung in den LDS-Settings vorzunehmen.

ampire

2023

Electronics Irrtum und technische Änderungen vorbehalten–

Page 4

Anschließend die -Taste , sonst werden die Einstellungen nicht übernommen!RESET 3 Sek. drücken

Rückfahrscheinwerfers

dem 12 Volt-Kabel des

Rückfahrscheinwerfers

dem 12 Volt-Kabel des

orangene LDS-Kabel mit

Verbinden Sie das

orangene LDS-Kabel mit

Verbinden Sie das

aufDIP 8 ON

aufDIP 8 OFF

DIP 4 OFFauf

DIP 4 ONauf

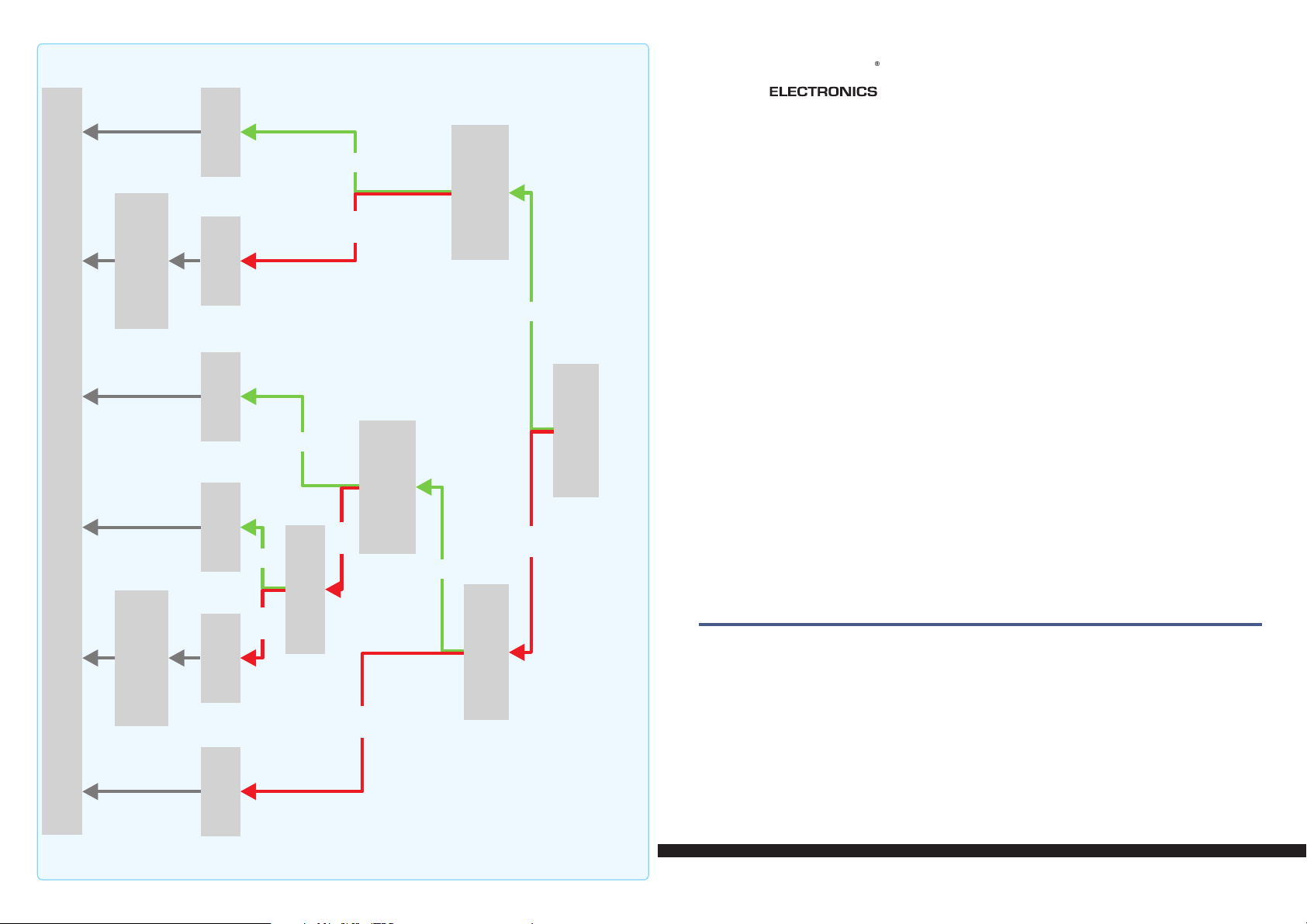

Rückwärtsinformationen

auf dem CAN-Bus?

Liegen

NEIN

Hilfslinieninformationen

auf dem CAN-Bus?

NEIN

Liegen

Rückwärtsinformationen

auf dem CAN-Bus?

Liegen

Rückfahrkamera

Wollen Sie eine

nachrüsten?

OEM-Rückfahrkamera?

NEIN

ampire

Seit der Firmengründung im Jahr 1987 hat

Rückfahrkamera-Einstellungen

Hat das Fahrzeug eine

AMPIRE ELECTRONICS nur das eine Ziel, dem Kunden die bestmöglichen Autoalarm-, Autohifiund Multimediaprodukte zu liefern, die auf dem internationalen Markt erhältlich sind.

Alle Fertigungsstätten und Zulieferer sind nach ISO-9001 bzw. QS-9000 zertifiziert. Die Qualitäts-produkte von AMPIRE werden weltweit verkauft.

Ein Kundenservice ist in vielen Ländern erhältlich. Für nähere Informationen über Vertretungen im Ausland wählen Sie: +49-2181-81955-0.

Wir fokussieren auf zukunftsorientierte Entwicklung anwenderfreudlicher Produkte. Unser hoher Anspruch an Qualität, Funktionalität und Design zeichnet unsere Erzeugnisse aus. „German Development" wird bei AMPIRE wörtlich genommen.

LDS-A6-CP

Since its founding in 1987 Ampire Electronics has only one goal, to provide the best possible Autoalarm-, Autohifi- and Multimedia products, which are available on the international market.

All manufacturing facilities and suppliers are certified according to ISO 9001 and QS-9000. Ampire quality products are sold worldwide.

An Ampire customer service is available in many countries. For more information about distributors in your territory please call: + 49-2181-81955-0.

We are focused on future oriented development of user friendly products. The outstanding high quality standards, functionalities and designs of our products are unique in the market. "German Development" is taken literally in AMPIRE.

aufDIP 8 OFF

aufDIP 8 ON

DIP 4 OFFauf

NEIN
