Ex-Penlight
Bedienungsanleitung
Inhaltsverzeichnis
1. Anwendung 1
2. Sicherheitshinweise 1
3. Fehler und unzulässige Belastungen 2
4. Sicherheitsvorschriften 2
5. Ex-Daten 2
6. Technische Daten 2
7. Funktionsbeschreibung / Bedienungshinweise 3
8. Reparatur 4
9. Entsorgung 4
10. Reinigung, Wartung und Lagerung 5
11. Garantie und Haftung 5
12. EG Konformitätserklärung 6
13. EG-Baumusterprüfbescheinigung 7
Hinweis:
Die jeweils aktuelle Bedienungsanleitung, die EG-Konformitätserklärung und
das Ex-Zertifikat können auf der jeweiligen Produktseite unter www.ecomex.com heruntergeladen werden, oder direkt beim Hersteller angefordert
werden.
1. Anwendung

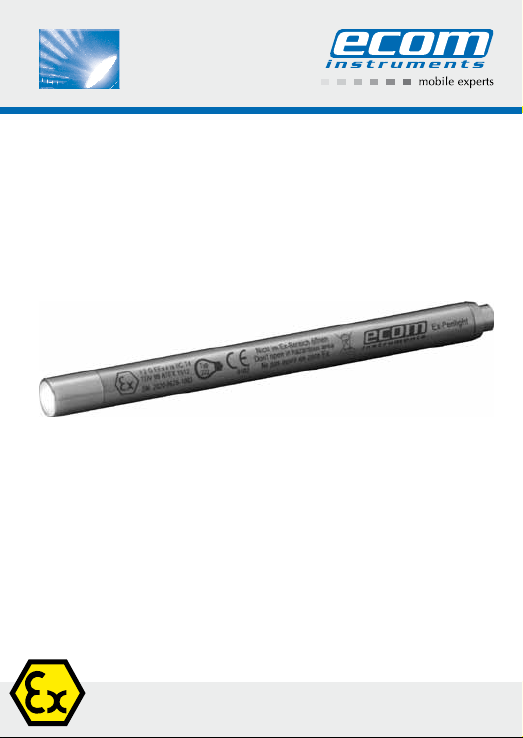

Die Ex-Penlight ist eine Mini-Taschenlampe für den industriellen Einsatz
in explosionsgefährdeten Bereichen der Zonen 2 und 1 nach Richtlinie
1999/92/EG (ATEX 137).
2. Sicherheitshinweise
Die vorliegende Bedienungsanleitung enthält Informationen und Sicherheitsvorschriften, die für eine sichere Funktionsweise bei den beschriebenen
Bedingungen unbedingt zu berücksichtigen sind. Eine Nichtbeachtung dieser
Informationen und Hinweise kann gefährliche Folgen haben oder gegen
Vorschriften verstoßen.
Vor dem Gebrauch des Geräts ist die Bedienungsanleitung aufmerksam zu
lesen! Im Zweifelsfall (in Form von Übersetzungs- oder Druckfehlern) gilt die
deutsche Bedienungsanleitung.
1
3. Fehler und unzulässige Belastungen
Sobald zu befürchten ist, dass die Gerätesicherheit beeinträchtigt wird, muss
das Gerät außer Betrieb genommen und unverzüglich aus dem Ex-Bereich
entfernt werden.
Die unbeabsichtigte Wiederinbetriebnahme muss verhindert werden.
Wir empfehlen das Gerät zu einer Überprüfung an den Hersteller zu schicken.
Die Gerätesicherheit kann z.B. gefährdet sein, wenn:
- am Gehäuse Beschädigungen sichtbar sind.
- das Gerät unsachgemäßen Belastungen ausgesetzt wurde.
- das Gerät unsachgemäß gelagert wurde.
- das Gerät Transportschäden erlitten hat.
- Gerätebeschriftungen unleserlich sind.
- Fehlfunktionen auftreten.
- die zulässigen Grenzwerte überschritten wurden.
4. Sicherheitsvorschriften
Die Benutzung des Geräts setzt beim Anwender die Beachtung der üblichen
Sicherheitsvorschriften und das Lesen des Zertifikates voraus, um Fehlbedienungen am Gerät auszuschließen.
Folgende Sicherheitsvorschriften müssen zusätzlich beachtet werden:
- Das Gerät darf innerhalb des Ex-Bereiches nicht geöffnet werden.
- Die Batterien dürfen nur außerhalb des Ex-Bereiches gewechselt werden.
- Das Mitführen von zusätzlichen Batterien ist im Ex-Bereich nicht zulässig.
- Es dürfen nur typgeprüfte Batterien eingesetzt werden.
- Das Leuchtmittel darf innerhalb des Ex-Bereiches nicht gewechselt werden.
- Es dürfen nur Glühlampen Philips 222 eingesetzt werden.
- Es darf nur von ecom instruments GmbH zugelassenes Zubehör verwendet
werden.
- Vermeiden Sie den Einsatz in aggressiven Säuren oder Basen.
- Es ist sicherzustellen, dass das Gerät nicht in Zone 0 eingebracht wird.
5. Ex-Daten
EG-Baumusterprüfbescheinigung-Nr.: TÜV 99 ATEX 1512
Ex-Kennzeichnung:
Zugelassen für Zone 2 und 1, Gerätegruppe II, Gasgruppe IIC explosionsgefährdete Gase, Dämpfe oder Nebel, Temperaturklasse T4.
6. Technische Daten
Umgebungstemperatur Ta: -20 °C ... +40 °C
Batterien / Stromversorgung: 2 x LR03 nach IEC, AAA
Leuchtmittel: 1 x Glühlampe Philips 222
II 2 G EEx e ia IIC T4
2
Tabelle mit typgeprüften Batterien
Typ LR03 (IEC) - AAA: Hersteller:
Alkaline Electric Power No. 8003 Varta
Alkaline Universal No. 4003 Varta
Alkaline Duracell
Alkaline Power Line Idustrial Battery Panasonic
Alkaline Energizer Everady
Betriebsdauer: ca. 4 Stunden (Dauerbetrieb)
Abmessungen: 147 x 12mm
Gewicht: ca. 60g (mit Batterien)
IP-Schutzart: IP 54
CE-Kennzeichnung:
7. Funktionsbeschreibung / Bedienungshinweise
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit Sie alle
Funktionen Ihrer Ex-Penlight kennen und nutzen können. Lesen Sie zu Ihrer
Sicherheit und Information die Hinweise auf den folgenden Seiten!
7.1 Einschalten
Damit die Lampe im Ex-Bereich eingesetzt werden kann, muss sichergestellt
sein, dass die Frontkappe mit dem Gehäuse komplett verschlossen ist.
Danach kann die Lampe mit dem Druckschalter ein- bzw. ausgeschaltet
werden. Die Batterien befinden sich werkseitig in der Lampe.
7.2 Leuchtmittelwechsel
Zum Leuchtmittelwechsel den Linsenkopf der Ex-Penlight entgegen dem
Uhrzeigersinn abschrauben und das defekte Leuchtmittel tauschen. Es darf
nur zugelassenes Leuchtmittel eingesetzt werden (siehe Punkt 6.:Technische
Daten). Danach den Linsenkopf wieder fest aufschrauben.
7.3 Batteriewechsel
Wenn festgestellt wird, das die Leuchtkraft nicht mehr zufriedenstellend ist,
sollten die Batterien gewechselt werden. Es empfiehlt sich, alle zwei Batterien
gleichzeitig zu wechseln. Es dürfen nur typgeprüfte Batterien eingesetzt
werden (siehe Punkt 6.: Tabelle mit typgeprüften Batterien).
Zum Batteriewechsel den Linsenkopf der Ex-Penlight entgegen dem Uhrzeigersinn abschrauben.
Ralston Energy
Systems SA
0 0102
3
Danach können die Batterien entnommen und gewechselt werden. Beim
Einsetzten der neuen Batterien ist darauf zu achten, das der Pluspol zur
Glühlampe zeigt. Danach den Linsenkopf wieder fest aufschrauben.
Batteriewechsel
- Immer alle Batterien gleichzeitig auswechseln.
- Auf richtige Polarität achten.
- Verbrauchte Batterien sach- und umweltgerecht entsorgen!
8. Reparatur
Reparaturen sind durch ecom instruments GmbH oder durch von ecom instruments GmbH autorisierte Personen bzw. Service Center durchzuführen, da
eine sicherheitstechnische Überprüfung nach einer Reparatur erforderlich ist.
9. Entsorgung
Elektroaltgeräte sowie „historische“ Elektroaltgeräte von der Firma ecom
instruments GmbH werden zu unseren Lasten der Entsorgung zugeführt und
nach der europäischen Richtlinie 2002/96/EG und dem deutschen ElektroGesetz vom 16.03.2005 kostenfrei entsorgt. Der Versand der Geräte zu ecom
instruments GmbH geht auf Kosten des Versenders.
Nach Artikel 1, §18 und Artikel 2 des Gesetzes zur Neuregelung der abfallrechtlichen Produktverantwortung für Batterien und Akkumulatoren vom 25.
Juni 2009 sind wir zu folgenden Hinweisen verpflichtet.
Ihr Gerät enthält eine Alkaline Batterie.
Sind die Batterien „leer“ oder lassen sich die Akkus nicht mehr aufladen,
dürfen Sie nicht in den normalen Müll oder Hausmüll. Altbatterien enthalten
möglicherweise Schadstoffe, die Umwelt und Gesundheit schaden können.
Bitte geben Sie die Batterien/Akkus zurück. Die Rückgabe ist unentgeltlich
und gesetzlich vorgeschrieben. Bitte werfen Sie nur entladene Batterien in die
aufgestellten Behälter und kleben Sie bei Lithium-Batterien die Pole ab.
Achtung: Die im Gerät eingesetzte Batterie birgt eine Feuergefahr und die
Gefahr von chemischen Verletzungen bei nicht ordnungsgemäßem Einsatz.
Weder die Batterie noch die Batteriezellen dürfen geöffnet oder demontiert,
nicht über 100°C erhitzt oder verbrannt werden. Im Entsorgungsfall kann
die Batterie wie in Punkt (7.3) beschrieben entnommen werden. Im Übrigen
gelten die oben genannten Entsorgungsvorschriften für Altgeräte.
Alle Batterien und Akkus werden wieder verwertet. So lassen sich wertvolle
Rohstoffe wie Eisen, Zink oder Nickel wieder gewinnen.
Das Symbol
Batterien und Akkus dürfen nicht in den normalen Müll oder Hausmüll.
4
hat folgende Bedeutung:
10. Reinigung, Wartung und Lagerung
- Gerät nur mit einem geeigneten Tuch oder Schwamm reinigen. Verwenden
Sie zur Reinigung keine Lösungs- oder Scheuermittel.
- Es wird empfohlen, die Funktion und Genauigkeit des Geräts alle zwei Jahre
vom Hersteller überprüfen zu lassen.
- Bei längerer Lagerung sind die Batterien aus dem Gerät zu entnehmen.
- Zulässige Lagertemperaturen –20 °C bis +40 °C nicht unter- bzw.
überschreiten!
11. Garantie und Haftung
Für dieses Produkt gewährt die ecom instruments GmbH laut den allgemeinen Geschäftsbedigungen eine Garantie von zwei Jahren auf Funktion und
Material unter den angegebenen und zulässigen Betriebs- und Wartungsbedingungen. Ausgenommen hiervon sind alle Verschleißteile (z.B. Batterien,
Akkus, Messfühler, Kalibrationen, Leuchtmittel, etc).
Diese Garantie erstreckt sich nicht auf Produkte, die unsachgemäß verwendet, verändert, vernachlässigt, durch Unfälle beschädigt oder anormalen
Betriebsbedingungen sowie einer unsachgemäßen Handhabung ausgesetzt
wurden.
Forderungen auf Gewährleistungen können durch Einsenden des defekten
Geräts geltend gemacht werden. Reparaturen, neues Einjustieren oder Austauschen des Gerätes behalten wir uns vor.
Die voranstehenden Garantiebestimmungen sind das einzige und alleinige
Recht auf Schadenersatz des Erwerbers und gelten ausschließlich und an
Stelle von allen anderen vertraglich oder gesetzlichen Gewährleistungspflichten. ecom instruments GmbH übernimmt keine Haftung für spezielle, unmittelbare, mittelbare, Begleit- oder Folgeschäden sowie Verluste einschließlich
des Verlusts von Daten, unabhängig davon, ob sie auf Verletzung der
Gewährleistungspflicht, rechtmäßige oder unrechtmäßige Handlungen, Handlungen in gutem Glauben sowie andere Handlungen zurückzuführen sind.
Falls in einigen Ländern die Begrenzung einer gesetzlichen Gewährleistung
sowie der Ausschluss oder Begrenzung von Begleit- oder Folgeschäden
nicht zulässig ist, könnte es sein, dass die obengenannten Einschränkungen
und Ausschlüsse nicht für jeden Erwerber gelten. Sollte irgendeine Klausel
dieser Garantiebestimmungen von einem zuständigen Gericht für unwirksam
oder nicht durchsetzbar befunden werden, so bleiben die Wirksamkeit oder
Erzwingbarkeit irgendeiner anderen Bedingung dieser Garantiebestimmungen von einem solchen Spruch unberührt.
5
13. EG-Baumusterprüfbescheinigung
7
8
Kommunikation
Mobile Computing
Portable Handlampen
Mess- & Kalibriertechnik
©
2010 ecom instruments GmbH.
Copyright
Der Inhalt dieses Dokuments darf ohne vorherige schriftliche Genehmigung durch die ecom instruments
GmbH in keiner Form, weder ganz noch teilweise vervielfältigt, weitergegeben, verbreitet oder gespeichert werden.
Der Inhalt dieses Dokuments wird so präsentiert, wie er aktuell vorliegt. Die ecom
instruments GmbH übernimmt weder ausdrücklich noch stillschweigend irgendeine
Gewährleistung für die Richtigkeit oder Vollständigkeit des Inhalts dieses
einschließlich, aber nicht beschränkt auf die stillschweigende
tauglichkeit und der Eignung für einen bestimmten Zweck, es sei denn, anwendbare Gesetze oder Rechtsprechungen schreiben zwingend eine Haftung vor. Die ecom
instruments GmbH behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen an
diesem Dokument vorzunehmen oder das Dokument zurückzuziehen.
Copyright© 2010 ecom instruments GmbH.
The contents of this document, either in part or in their entirety, may not be reproduced, forwarded,
distributed or saved in any way without ecom instruments GmbH prior written consent.
The contents of this document are presented as they currently exist. ecom instruments
GmbH does not provide any express or tacit guarantee for the correctness or
completeness of the contents of this document, including, but not restricted to, the tacit guarantee
of market suitability or fitness for a specific purpose unless applicable laws or court decisions make
liability mandatory. ecom instruments GmbH reserves the right to make changes to this document or
to withdraw it any time without prior notice.
PA000058 / 500 / 01 / 2010
WEEE-Reg.-Nr. DE 934 99306
2020AL01A00 01/10 Änderungen vorbehalten! Subject to change without notice!
