PMG...(RETRO)
INSTRUKCJA OBSŁUGI
KUCHENKI GAZOWEJ
Kuchenkę uruchamiać dopiero po przeczytaniu tej instrukcji.
IO-HOB-0203 / 8065619
(03.2018 / v3)
SZANOWNY KLIENCIE,
Płyta Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności. Po prze
czy ta niu instrukcji, obsługa płyty nie będzie problemem.
Płyta, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod wzglę
dem bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.
Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt ko
wa niem.
Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.
Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych wypad
ków.
Uwaga!
Urządzenie obsługiwać tylko po przeczytaniu / zrozumieniu niniejszej instrukcji.
Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania.Każde
inne jego zastosowanie ( np. do ogrzewania pomieszczeń) jest niezgodne z jego
przeznaczeniem i może być niebezpieczne.
Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na
dzia ła nie urządzenia.
Przyłączenia kuchenki do butli z gazem płynnym lub do istniejącej
instalacji może wykonać wyłącznie uprawniony instalator z zachowaniem
wszystkich przepisów bezpieczeństwa.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej
dyrektyw i rozporządzeń europejskich:
• Dyrektywy niskonapięciowej 2014/35/UE
• Dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• Dyrektywy ekoprojektowania 2009/125/UE
• Dyrektywy RoHS 2011/65/UE
• Dyrektywy 2009/142/UE (do 20.04.2018)
• Rozporządzenia Parlamentu Europejskiego i Rady (UE) 2016/426 (od 21.04.2018)
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności
udostępniana organom nadzorującym rynek.
Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe
za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.
tel. 801 801 800
2
SPIS TREŚCI
Podstawowe informacje............................................................................................2
Wskazówki odnośnie bezpieczeństwa......................................................................4
Jak oszczędzać energię..............................................................................................7
Opis wyrobu......................................................................................................9
Dane tech nicz ne..............................................................................................9
Instalacja..................................................................................................................10
Obsługa.................................................................................................................17
Czyszczenie i konserwacja................................................................................21
Postępowanie w sytuacjach awaryjnych...........................................................23
Gwarancja, obsługa posprzedażna....................................................................24
3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga.Urządzenie i jego dostępne części stają się
gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną
troską. Dzieci poniżej 8 roku życia powinny trzymać
się z daleka, chyba że są pod stałą opieką.
Niniejszy sprzęt może być używany przez dzieci w
wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem
doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich
bezpieczeństwo. Należy zwracać uwagę na dzieci,
aby nie bawiły się sprzętem. Sprzątanie i czynności
obsługowe nie powinny być robione przez dzieci bez
nadzoru.
Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju
na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.
NIGDY nie próbuj gasić ognia wodą, ale wyłącz
urządzenie i wtedy przykryj płomień np. pokrywką
lub niepalnym kocem.
Uwaga. Niebezpieczeństwo pożaru: nie gromadź
rzeczy na powierzchni do gotowania.
4
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Urządzeniem nie należy sterować zewnętrznym
zegarem lub niezależnym układem zdalnego sterowania.
Do czyszczenia płyty nie wolno używać sprzętu do
czyszczenia parą.
Uwaga. Proces gotowania musi być nadzorowany.
Krótkotrwałe gotowanie musi być nadzorowane w
sposób ciągły.
Uwaga. Używać tylko osłon płyty zaprojektowanych
przez producenta urządzenia lub wskazanych przez
producenta w instrukcji obsługi jako odpowiednie.
Stosowanie nieodpowiednich osłon może powodować wypadki.
! Przed pierw szym użyciem płyty grzejnej na le ży prze czy tać in struk cję użyt ko wa nia. W
ten spo sób za pew nia my sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
! Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
Szczególnie gorące palniki nawierzchniowe, ruszta, ustawione naczynia z gorącymi
płynami mogą być przyczyną poparzenia dziecka.
! Należy uważać, żeby elektryczny przewód przyłączeniowy zmechanizowanego sprzętu
nie dotykał gorących części kuchenki.
! Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu kuchenki.
! Zabrania się instalować kuchenkę w pobliżu urządzeń chłodniczych.
! Nie należy pozostawiać kuchenki bez nadzoru podczas smażenia. Oleje i tłuszcze mogą
się zapalić z powodu przegrzania.
! Uważać na moment zagotowania, by nie dopuścić do zalania palników.
! Jeżeli nastąpi uszkodzenie kuchenki to można ją ponownie używać po usunięciu wady
przez fachowca.
! Nie otwierać kurka na przyłączu gazu lub zaworu na butli bez uprzedniego sprawdzenia
czy wszystkie kurki są zamknięte.
! Nie dopuszczać do zalewania palników oraz ich zanieczyszczania. Zabrudzone oczyścić
i wysuszyć natychmiast po wystudzeniu.
! Nie wolno stawiać naczyń bezpośrednio na palnikach.
! Nie ustawiać naczyń na ruszcie nad jednym palnikiem o masie większej niż 5 kg,
natomiast na całym ruszcie max. 25 kg. Nie dopuszcza się stawiania jednego naczynia
na dwóch palnikach jednocześnie.
5
WSKAZÓWKI ODNOŚNIE BEZPIECZEŃSTWA
! Nie uderzać w pokrętła i palniki.
! Zabrania się dokonywania przeróbek i napraw kuchenki przez osoby nie przeszkolone
zawodowo.
! Zabrania się otwierania kurków kuchenki nie mając w ręce zapalonej zapałki lub
urządzenia do zapalania gazu.
! Zabrania się gasić płomień palnika przez dmuchanie.
! Zabrania się samowolnego dokonywania przeróbek kuchenki na inny rodzaj gazu,
przenoszenia kuchenki w inne miejsce oraz dokonywania zmian w instalacji zasilającej.
Czynności te może wykonywać uprawniony instalator.
! Nie dopuszczać do kuchenki małych dzieci oraz osób niezapoznanych z instrukcją
użytkowania.
! W RAZIE PODEJRZENIA ULATNIANIA SIĘ GAZU NIE WOLNO:
zapalać zapałek, palić papierosów, włączać i wyłączać odbiorników elektrycznych
(dzwonek lub włącznik oświetlenia) oraz używać innych urządzeń elektrycznych i
mechanicznych powodujących powstawanie iskry elektrycznej lub udarowej. W takim
przypadku należy natychmiast zamknąć zawór na butli z gazem lub kurek odcinający
instalację gazową i przewietrzyć pomieszczenie, a następnie wezwać osobę uprawnioną
do usunięcia przyczyny.
! W każdej sytuacji spowodowanej usterką techniczną należy bezwzględnie odłączyć zasilanie
elektryczne kuchenki (stosując powyższą zasadę) i zgłosić usterkę do naprawy.
! Nie wolno przyłączyć do instalacji gazowej żadnych przewodów antenowych, np.
radioodbiorników.
! W przypadku zapalenia się gazu uchodzącego z nieszczelnej instalacji należy
natychmiast zamknąć dopływ gazu przy pomocy zaworu odcinającego.
! W przypadku zapalenia się gazu uchodzącego z nieszczelnego zaworu butli gazowej
należy: na butlę zarzucić mokry koc, w celu ostudzenia butli zakręcić zawór na butli.
Po ostudzeniu należy butlę wynieść na otwartą przestrzeń. Zabrania się powtórnej
eksploatacji uszkodzonej butli.
! W przypadku kilkudniowej przerwy w użytkowaniu kuchni należy zamknąć zawór
główny na instalacji gazowej, natomiast przy korzystaniu z butli gazowej po
każdorazowym użytkowaniu.
! Uwaga! Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien
on być wymieniony u wytwórcy lub w specjalistycznym zakładzie naprawczym albo
przez wykwalikowaną osobę w celu uniknięcia zagrożenia.
! Użytkowanie urządzenia do gotowania i pieczenia powoduje wydzielanie się ciepła
i wilgoci w pomieszczeniu, w którym jest zainstalowane. Należy upewnić się, czy
pomieszczenie kuchenne jest dobrze przewietrzane; należy utrzymywać otwarte
naturalne otwory wentylacyjne lub zainstalować środki wentylacji mechanicznej
(okap z mechanicznym wyciągiem).
! Długotrwałe intensywne używanie urządzenia może wymagać dodatkowego
przewietrzania, na przykład otwarcia okna lub bardziej skutecznej wentylacji,
np.zwiększenia wydajności wentylacji mechanicznej, jeśli jest stosowana.
6
JAK OSZCZĘDZAĆ ENERGIĘ
Kto korzysta z energii w spo sób od po wie dzial ny, chroni nie tylko do mo wą kasę,
lecz działa świa do mie na rzecz śro do wi ska na tu ral ne go. Dla te go po móż my,
oszczę dzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy spo sób:
● Stosowanie pra wi dło wych naczyń do go to wa nia.
Garnki z płaskim i grubym dnem po zwa la ją zaoszczędzić do 1/3 energii elek trycz nej.
Na le ży pamiętać o po kryw ce, w prze ciw nym ra zie zużycie energii elek trycz nej wzrasta
czte ro krot nie!
● Dobranie naczyń do gotowania do po wierzch ni pola grzejnego.
Naczynie do gotowania nie po win no być ni gdy mniejsze od pola grzejnego.
● Dbanie o czystość pól grzej nych i den garnków.
Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie przypalone za bru dze nia da się czę sto
usunąć już tylko środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.
● Unikanie niepotrzebnego „za glą da nia do garnków”.
● Wyłączanie w porę i wy ko rzy sty wa nie cie pła szczątkowego.
W przypadku długich czasów gotowania wy łą czać pola grzejne na 5-10 minut przed koń-
cem go to wa nia. Oszczędza się przez to do 20% ener gii elektrycznej.
● Nie wbudowywanie płyty w bez po śred niej bli sko ści chło dzia rek/za mra ża rek.
Zużycie energii elektrycznej przez nie, nie po trzeb nie wzrasta.
7
ROZPAKOWANIE
USUWANIE ZUŻYTYCH
URZĄDZEŃ
Urządzenie na czas transpor tu zostało za bez pie czo ne
przed uszko dze niem przez
opa ko wa nie. Po roz pa ko waniu urzą dze nia pro si my Państwa o usu nię cie ele men tów
opa ko wa nia w spo sób nie
za gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opako wa nia są nie szko dli we dla środowiska
na tu ral ne go, w 100% nadają się do odzysku
i oznakowano je od po wied nim symbolem.
Uwaga!Materiały opa ko wa nio we(wo recz ki
po li ety le no we, kawałki sty ro pia nu itp.) na leży w trakcie rozpakowywania trzy mać z dala
od dzieci.
To urządzenie jest oznaczone zgodnie z
Dyrektywą Europejską 2012/19/UE oraz
polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na odpady.
Takie oznakowanie informuje,
że sprzęt ten, po okresie jego
użytkowania nie może być
umieszczany łącznie z innymi
odpadami pochodzącymi z
gospodarstwa domowego.
Użytkownik jest zobowiązany
do oddania go prowadzącym
zbieranie zużytego sprzętu elektrycznego
i elektronicznego. Prowadzący zbieranie,
w tym lokalne punkty zbiórki, sklepy oraz
gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia
ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
8
OPIS WYROBU
4
3
21
6
8
Kuchenka gazowa typoszereg PMG 4.0...RETRO
7
5
Rys.1
DANE TECHNICZNE
1,2,3,4 - palniki nawierzchniowe
5 - pokrętła palników
nawierzchniowych
6 - przycisk zapalacza
7 - iskrownik
8 - czujka zabezpieczenia
przeciwwypływowego gazu
- wysokość 40 mm
- głębokość 510 mm
- szerokość 580 mm
- masa kuchenki 8,4 kg
Kuchenka wyposażona jest w palniki:
1 - palnik pomocniczy
2 - palnik duży
3,4 - palniki średnie
Kategoria urządzenia PL II
Kuchenka posiada przyłącze rurowe - R 1/2˝
Dodatkowe oznaczenia i symbole oznaczają szczegóły wystroju kuchenki:
- kuchenka z palnikami nawierzchniowymi o zmniejszonej mocy - Eco
2ELwLs3B/P
9
INSTALACJA
Poniższe instrukcje przeznaczone są do wykwalikowanego specjalisty in sta lu ją ce go urzą dzenie. Instrukcje te mają na celu zapewnienie możliwie najbardziej pro fe sjo nal ne go wy ko na nia
czyn no ści zwią za nych z instalacją i kon ser wa cją urzą dze nia.
Ustawienie kuchenki
● Pomieszczenie kuchenne po win no być suche i prze wiew ne oraz po sia dać spraw ną
wentylację zgodnie z obo wią zu ją cy mi przepisami tech nicz ny mi.Pod sta wą praw ną,
w oparciu o którą oceniami przydatność pomieszczenia do za in sta lo wa nia w nim
kuchenki gazowej, jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwiet
nia 2002 r. w sprawie warunków tech nicz nych, jakim powinny od po wia dać
budynki i ich usy tu owa nie.
● Pomieszczenie powinno być wy po sa żo ne w system wentylacji odprowadzający na
zewnątrz spaliny powstałe podczas spalania. Instalacja ta powinna się skła dać z
kratki wentylacyjnej lub okapu. Okapy należy montować zgodnie z wska zów ka mi
podanymi w dołączonych do nich in struk cjach obsługi.
● Pomieszczenie powinno również umoż li wiać dopływ powietrza, które jest nie zbąd ne
do właściwego spalania gazu. Dopływ powietrza powinien być nie mniej szy niż 2m3/h
na 1 kW mocy palników. Powietrze może być dostarczane w wy ni ku bez po śred niego prze pły wu z ze wnątrz przez kanał o przekroju min.100cm2 , bądź po śred nio z
są sied nich po miesz czeń, które wyposażone są w kanały wen ty la cyj ne wychodzące
na zewnątrz.

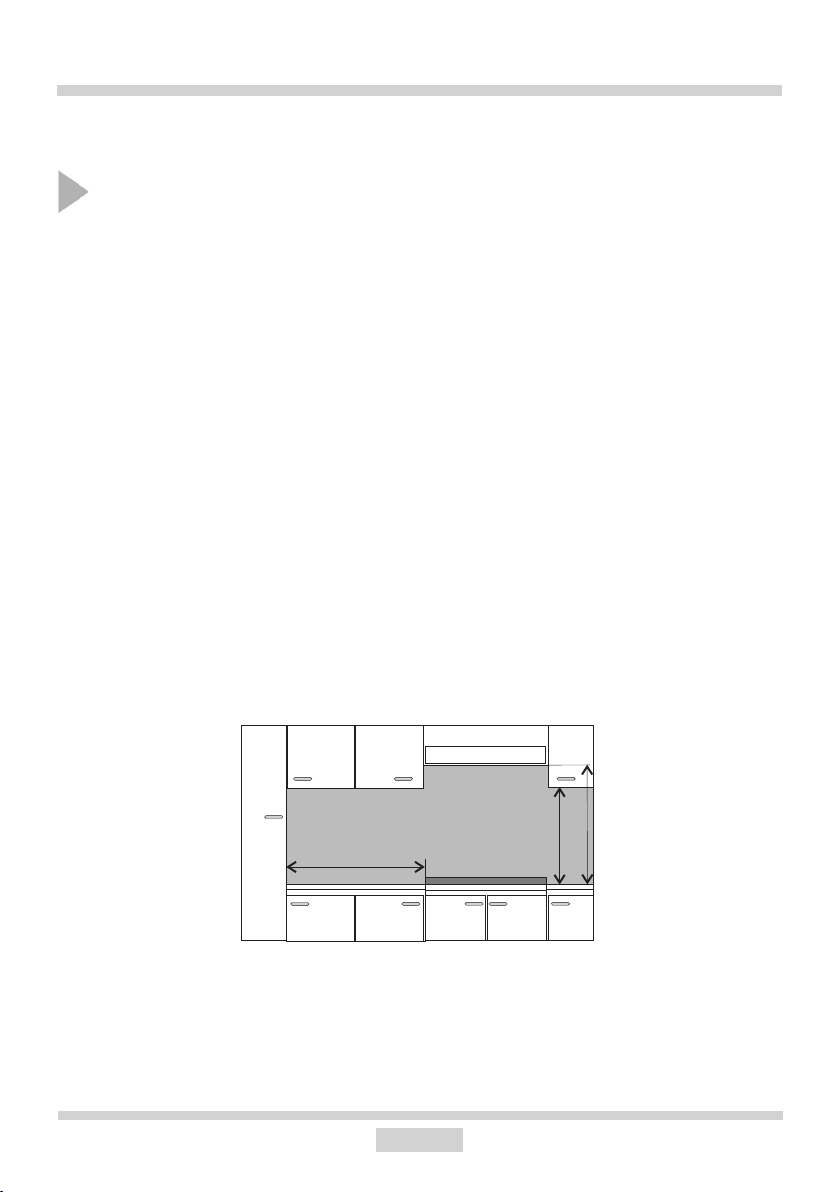

● Odległość pomiędzy palnikami nawierzchniowymi a odciągiem kominowym powinna
wynosić min. 750 mm (Rys.5).
Rys. 5
Min. 300 mm
10
OKAP
Min. 420 mmMin. 420 mm
Min. 750 mm
INSTALACJA
min 75mm
5-10mm
AB
B*
5-10mm
C
Instalowanie płyt gazowych
min 75mm
500x20 mm
C
B/B*
A
500x10 mm
*w zależności od modelu
500x10 mm
min 30 mm
11
INSTALACJA
4
321
560
min
min
● przygotować miejsce (otwór) w blacie mebla wg szkicu montażowego,
● dokonać podłączenia płyty do sieci gazowej i elektrycznej zgodnie z instrukcją obsługi
kuchenki,
● przykręcić lekko uchwyty od spodu płyty,
● oczyścić blat z kurzu, włożyć płytę w otwór i mocno docisnąć do blatu,
● ustawić uchwyty mocujące (rys.) prostopadle do brzegu płyty dokręcić do oporu,
● po zamontowaniu płyty w blacie należy sprawdzić jej działanie, a szczególnie
zabezpieczenie przeciwwypływowe i zapalacz.
50
120260
490
1 - Blat
2 - Wkręt
3 - Uchyt mocujący
4 - Płyta
60
520
UWAGA:
- tylna krawędź wycięcia w blacie powinna wynosić minimun 60mm od tylnej sciany kuchennej.
12
INSTALACJA
UWAGA!
Przyłączenia kuchenki do butli z gazem płynnym lub do ist nie ją cej in sta la cji może
wy ko nać wyłącznie uprawniony instalator z za cho wa niem wszyst kich prze pi sów
bezpieczeństwa.
Kuchenka posiada rurowy króciec gwintowany o średnicy R 1/2” służący do pod łą cze nia do
instalacji gazowej. W wersji na gaz płynny (propan-butan) na króciec nakręcona jest koń cówka do węża ∅ 8 x 1 mm.
Przewód doprowadzający gaz nie powinien dotykać metalowych elementów osłony.
ZWRÓCIĆ UWAGĘ: na zachowanie szczelności połączeń.
Uwaga!
Jeśli w trakcie eksploatacji zajdzie konieczność wymiany reduktora, kuchnia musi mieć
wykonany przegląd techniczny obejmujący zawory gazowe i działanie zabezpieczenia
przeciwwypływowego.
Uwaga!
Po zakończeniu instalacji kuchni na le ży sprawdzić szczelność wszyst kich po łą czeń
stosując do tego np. wodę z mydłem.
Do sprawdzenia szczelności nie wol no stosować ognia.
OBSŁUGA
Prosimy o szczegółowe zapoznanie się z tre ścią instrukcji obsługi i postępowanie zgod nie z
zawartymi w niej wskazówkami.
UWAGA!
Mamy do czynienia z gazem. Dlatego kuchenka powinna być pod łą czo na do in sta la cji
gazowej do takiego rodzaju gazu do jakiego została fa brycz nie przy sto so wa na.
Kuchenka powinna być podłączona wyłącznie przez instalatora po sia da ją ce go
stosowne uprawnienia.
Informacja o rodzaju gazu do jakiego przystosowana jest kuchenka fa brycz nie, znajdu je się na tabliczce znamionowej.
Przystosowanie kuchenki do określonego rodzaju gazu
Czynność ta może być wykonana tylko przez instalatora z odpowiednimi uprawnieniami.
Jeśli gaz, którym ma być zasilana kuchenka różni się od gazu przewidzianego dla ku chen ki
w wersji fabrycznej tzn. G 20 (GZ 50) 20 mbar, na le ży wymienić dysze palnika i prze pro wadzić regulację płomienia.
UWAGA!
Kuchenki dostarczone przez wytwórcę posiadają palniki przy sto so wa ne fa brycz nie
do spalania gazu podanego na tabliczce zna mio no wej oraz w kar cie gwa ran cyj nej.
Tabliczka znamionowa znajduje się na spodzie osłony dolnej.
W celu przystosowania kuchenki do spalania innego rodzaju gazu na le ży do konać:
• wymiany dysz (patrz tabela ze sta wie nio wa),
• regulacji zmniejszonego przepływu zaworów.
13
INSTALACJA
Regulacja zaworów
Regulacji zaworów należy dokonywać na
zapalonym palniku w położeniu „płomień
oszczęd ny”.
- Dla zaworów SABAF należy zdjąć pokrętło
a następnie cienkim wkrę ta kiem wpro wa dzonym w trzpień zaworu wy re gu lo wać wiel kość
płomienia (Rys. 12),
SABAF bez zabezpieczenia
SABAF z zabezpieczeniem
Rys. 12
Zawór SABAF
- Dla za wo rów COPRECI należy zdjąć pły tę
roboczą i wkrę ta kiem wy re gu lo wać wiel kość
pło mie nia oszczędnego (Rys. 12a)
COPRECI bez zabezpieczenia
COPRECI z zabezpieczeniem
Rys. 12a
Zawór COPRECI
W celu sprawdzenia płomienia należy wygrzać palnik na pełnym płomieniu przez ok. 10 min.,
a następnie przekręcić pokrętło zaworu na płomień oszczędny. Płomień nie powinien zgasnąć
ani przeskoczyć na dyszę. Gdy jednak tak się stanie należy powtórzyć regulację zaworów.
Uwaga.
Przestawienie urządzenia w celu dostosowania go do gazu, innego niż wynika to
z oznakowania wytwórcy na tabliczce znamionowej kuchenki lub zakupu kuchenki
na inny rodzaj gazu niż jest zainstalowany w mieszkaniu, leży wyłącznie w gestii
użytkownik - instalator.
14
INSTALACJA
Przezbrojenie kuchenki na inny rodzaj gazu
Tabela 1
Palnik typu Defendi (wg oznaczenia „DEFENDI” na korpusie palnika)
Palnik
Rodzaj gazu
G20 2E 20 mbar
G30 3B/P 37mbar
G2.350 2Ls 13 mbar
G27 2Lw 20 mbar
Tabela 2
Palniki
Płomień
Pełen
płomień
Pomocniczy
Średnica dyszy [mm]
Obciążenie
cieplne
0,65 kW
0.56
0.40
0,87
0.66
Przezbrojenie kuchenki
z gazu płynnego na gaz
ziemny
Dyszę palnika (Rys.17 poz.
5) wy mie nić na od po wied nią
wg Tabeli 1
Obciążenie
cieplne
1,00 kW
0,77 0,86 0,97 1,12 1,29
0,50 0,58 0,62 0,76 0,83
1,04 1,17 1,30 1,54 1,75
0,85 0,93 1,05 1,25 1,45
Średni
Średnica dyszy [mm]
Obciążenie
cieplne
1,40 kW
Obciążenie
cieplne
1,75 kW
Przezbrojenie kuchenki
z gazu ziemnego na gaz
płynny
Dyszę palnika (Rys. 17 poz.
5) wy mie nić na od po wied nią
wg Tabeli 1
Duży
Średnica dyszy [mm]
Obciążenie
cieplne
2,40 kW
Obciążenie
cieplne
3,00 kW
Płomień
oszczędny
Palniki
nawierzchniowe
Uwaga!
Po zakończeniu
przezbrajania, należy
umieścić nalepkę z
opisem rodzaju gazu,
do jakiego kuchenka
jest przystosowana.
Iglicę regulacyjną(Rys.12
lub 12a) lekko wykręcić i
wyregulować wielkość
płomienia
15
Iglicę regulacyjną(Rys.12 lub
12a) lekko wkręcić, sprawdzić
wielkość i stabilność płomienia
Wymiana dyszy palnika
dyszę wykręcić za pomocą
spe cjal ne go klucza na sa do
we go 7 i wy mie nić na nową
odpowiednio do rodzaju
gazu (patrz tabela po wy
żej).
INSTALACJA
Dobór płomienia
Prawidłowo wyregulowane palniki posiadają płomień koloru jasnoniebieskiego o wyraźnie
zarysowanym stożku wewnętrznym. Dobór wielkości płomienia zależy od ustawienia pokrętła
palnika.
duży płomień
mały płomień (czytaj ,,oszczędny”)
palnik wyłączony (przepływ gazu zamknięty)
palnik III włączony
włączony
Rys. 10
wyłączony
Rys. 11
Na przykładzie obsługi palnika pokazano prawidłową obsługę polegającą na doborze płomienia
(Rys.10).
Prawidłowy sposób gotowania polega na ustawieniu pokrętła palnika w pozycji ,,duży płomień’’
- w celu zagotowania potraw i przestawienia w pozycję ,,mały płomień’’ (oszczędny) dla
podtrzymania procesu gotowania. W zależności od potrzeb można płynnie ustawić wielkość
płomienia.
Zabrania się regulacji płomienia w zakresie między pozycją palnik wyłączony
i pozycją duży płomień.
16
OBSŁUGA
Umiejętna obsługa, dobór odpowiednich parametrów użytkowych oraz naczyń, pozwalają na
uzyskanie znacznych oszczędności energetycznych.
Oszczędności energetyczne wynoszą odpowiednio:
● do 60%, przy właściwym doborze naczynia,
● do 60%, przy prawidłowej obsłudze, polegającej na właściwym doborze płomienia w
trakcie gotowania.
Oszczędności te uwarunkowane są utrzymaniem palników w stałej czystości (szczególnie
otworów płomieniowych i dysz).
Odpowiednie naczynia do gotowania
Dobór naczynia
Należy zwrócić uwagę, żeby średnica dna naczynia była zawsze nieco większa od korony
płomienia palnika, a samo naczynie było przykryte pokrywką.Zaleca się, aby śred ni ca garnka
była około 2,5 - 3 razy więk sza od średnicy palnika, tzn. dla palnika:
● małego, naczynie o średnicy od 90 do 140 mm,
● średniego, naczynie o średnicy od 140 do 220 mm,
● dużego, naczynie o średnicy od 200 do 240 mm, a wysokość garnka nie powinna być
większa od jego średnicy
Pokrywka garnka:
Pokrywka na garnku zapobiega uciecz ce cie pła i w ten sposób skra ca czas nagrzewania.
17
OBSŁUGA
Użytkowanie kuchenki wyposażonej w zapalacz iskrowy (oznaczenie „Z”)
Kuchenkę wyposażoną w zapalacz iskrowy po przyłączeniu do instalacji gazowej podłączyć do
typowego gniazdka przyłączeniowego sieci elektrycznej 230V~ 50 Hz, z bolcem ochronnym,
za pomocą sznura przyłączeniowego będącego na wyposażeniu.
Czynności:
• nacisnąć przycisk zapalacza iskrowego oznaczonego symbolem
• wcisnąć pokrętło kurka sterującego zapalanie palnika do wyczuwalnego oporu i
przekręcić w lewo do pozycji ,,duży płomień’’.
• po zapaleniu gazu ustawić żądany płomień (np. „oszczędny”).
Użytkowanie kuchenki wyposażonej w zapalacz w pokrętle(oznaczenie„Zp”)
Czynności:
• wcisnąć pokrętło kurka wybranego palnika do wyczuwalnego oporu i przekręcić
w lewo do pozycji „duży płomień”
• przytrzymać do czasu zapalenia gazu
• po zapaleniu płomienia palnika zwolnić nacisk na pokrętło i ustawić wymaganą
wielkość płomienia.

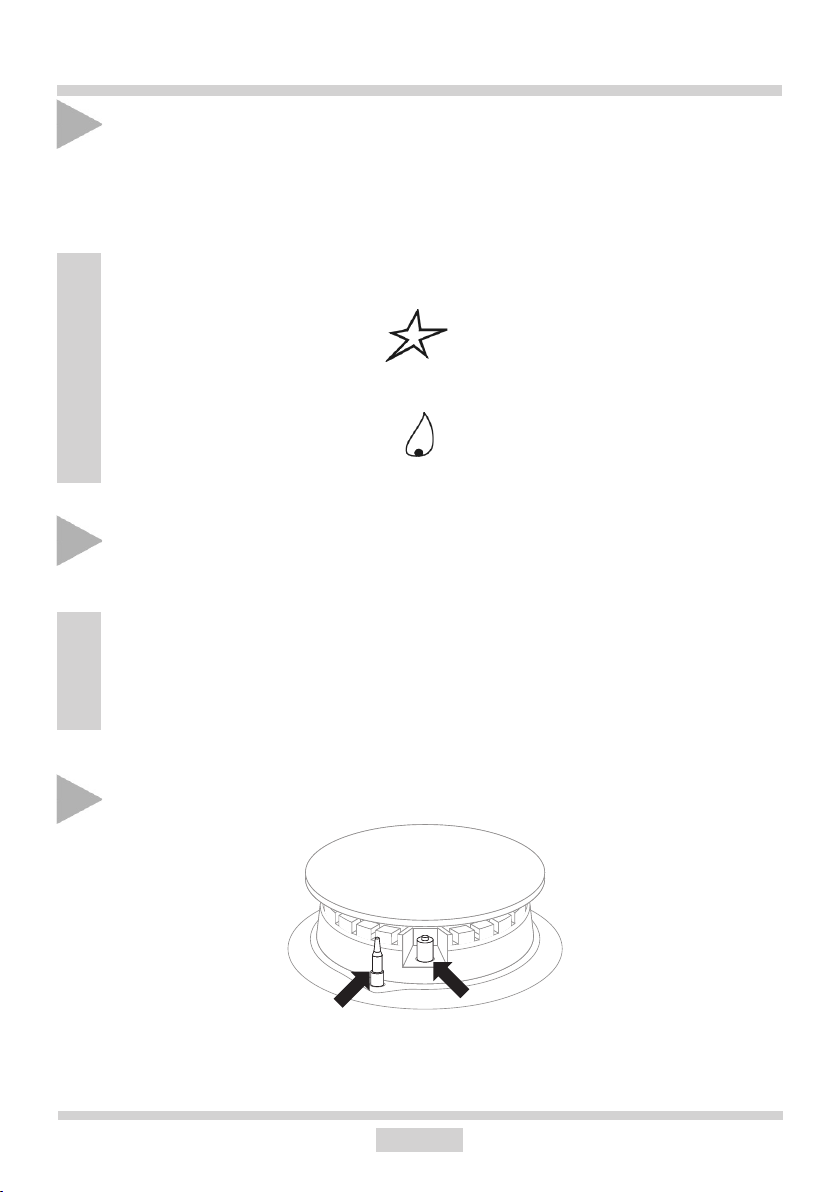

Użytkowanie kuchenki wyposażonej w zabezpieczenie przeciwwypływowe
(oznaczenie „Zt”)
Zapalacz
iskrowy
Zbezpieczenie
przeciwwypływowe
gazu
18
Rys.13
OBSŁUGA
W modelach kuchenek wyposażonych w zabezpieczenie przeciwwypływowe palników
nawierzchniowych należy podczas czynności zapalania przytrzymać przez ok. 10
sek. wciśnięte do oporu pokrętło w pozycji „duży płomień” celem zadziałania
zabezpieczenia.
W przypadku niepowodzenia próby powtórzyć ww czynność.
Zabezpieczenie przeciwwypływowe powoduje odcięcie dopływu gazu przy
zaniku płomienia w czasie do około 60 sek.
Dopływ gazu do palników nawierzchniowych jest otwierany i regulowany
kurkami z zabezpieczeniem przeciwwypływowym (wersja Zt).
Postępowanie w sytuacjach zagrożenia wypływu niespalonego gazu
1 — instalacja gazowa
2 — zawór odcinający instalacji gazowej
A — zawór ,,włączony”
B — zawór ,,wyłączony”
19
Rys.14
OBSŁUGA
W każdej sytuacji zagrożenia należy
— wyłączyć palniki
— wyłączyć zawór odcinający instalację gazową (Rys.14.B)
— przewietrzyć pomieszczenie kuchenne
— zgłosić naprawę w punkcie serwisowym lub do instalatora gazowego
posiadającego stosowne uprawnienia
— wyłączyć kuchenkę gazową z eksploatacji do momentu usunięcia usterki.
Niektóre, proste usterki eksploatacyjne może usunąć sam użytkownik, postępując
zgodnie z zaleceniami instrukcji.
PALNIK NAWIERZCHNIOWY nie zapala się, czuć ulatniający się gaz
● należy zamknąć zawory palników
● zamknąć zawór odcinający na instalacji przed kuchnią
● przewietrzyć pomieszczenie
● wyjąć palnik
● oczyścić i przedmuchać otwory płomieniowe
● założyć palnik
● ponowić próbę zapalenia palnika
NIE PALI SIĘ? ZGŁOŚ NAPRAWĘ!
20
CZYSZCZENIE I KONSERWACJA
Dbałość użytkownika o bieżące utrzy ma nie
płyty w czy sto ści oraz wła ści wa jej kon ser wacja, wywierają zna czą cy wpływ na wy dłu że nie
okresu jej bez a wa ryj nej pracy.
Do czyszczenia nie może być uży wa ny sprzęt
do czysz cze nia parą.
Przed rozpoczęciem czyszczenia,
należy kuchenkę wyłączyć
(wszystkie przełączniki ustawić
na ,,0’’) i poczekać aż wystygnie.
Następnie wytrzeć kuchenkę
miękką szmatką z niewielką
ilością płynu do mycia naczyń. Nie
wolno używać ostrych środków do
szorowania.
Palniki nawierzchniowe, ruszty płyty
l W przypadku zanieczyszczenia pal ni ków
i rusztu, należy te elementy wy po sa że nia
zdjąć z kuchni i umyć w ciepłej wo dzie z
do dat kiem środków zmywających tłuszcz
i brud. Na stęp nie należy je wy trzeć do
sucha. Po zdjęciu rusz tu do kład nie umyć
płytę pod pal ni ko wą i wy trzeć su chą i
mięk ką ściereczką. Szczególną czy stość
na le ży za cho wać przy otwo rach pło mienio wych pier ście ni pod koł pa ko wych patrz
rys. poniżej. Otwo ry dysz pal ni ków przeczy ścić, uży wa jąc do prze ty ka nia cien kiego drutu mie dzia ne go. Nie należy uży wać
drutu sta lo we go, roz wier cać otwo rów.
Należy sprawdzić, czy elementy palnika zostały prawidłowo założone po
czyszczeniu.
PRAWIDŁOWO
NIEPRAWIDŁOWO
Elementy palnika muszą być za
wsze suche. Cząstki wody mogą
za ha mo wać wypływ gazu i po wo
do wać złe palenie się palnika.
21
CZYSZCZENIE I KONSERWACJA
Płyta robocza
● emaliowaną płytę roboczą czyścimy tylko przy pomocy ciepłej wody z dodatkiem niewielkiej
ilości płynów do mycia naczyń. Silne zabrudzenie można usunąć wyłącznie płynami
delikatnymi do szorowania naczyń.
● płyta nierdzewna wymaga wstęp ne go, do kład ne go umycia przed roz po czę ciem eks ploata cji. Należy szcze gól ną uwage zwró cić na usu nię cie resz tek kleju z folii zdej mo wa nej z
blach przy mon ta żu względnie ta śmy klejącej za kła da nej przy pakowaniu kuchenki. Płytę
na le ży czyścić re gu lar nie po każ do ra zo wym użyciu. Nie na le ży do pusz czać do sil ne go
za bru dze nia płyty roboczej, a w szcze gól no ści do przy pa leń po cho dzą cych z wykipin.
Przeglądy okresowe
Poza czynnościami mającymi na celu bie żą ce utrzy ma nie płyty w czy sto ści na le ży:
● przeprowadzać okresowe kon tro le dzia ła nia ele men tów ste ru ją cych i ze spo łów ro bo czych
płyty. Po upły wie gwa ran cji, przy naj mniej raz na dwa lata, na le ży zle cić w punk cie obsługi
serwisowej wy ko na nie prze glą du tech nicz ne go płyty,
● usunąć stwierdzone usterki eks plo ata cyj ne,
● dokonać okresowej konserwacji ze spo łów ro bo czych płyty,
22
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH
W każdej sytuacji awaryjnej na le ży:
● wyłączyć zespoły robocze płyty
● odłączyć zasilanie elektryczne
● zgłosić naprawę
● niektóre drob ne usterki użyt kow nik może usunąć sam kierując się wska zów ka mi po da ny mi
w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy
spraw dzić kolejne punk ty w tabeli.
PROBLEM PRZYCZYNA POSTĘPOWANIE
1.Urządzenie nie działa - przerwa w dopływie prądu -sprawdzić bezpiecznik insta la cji domowej, prze pa lony wymienić
2.Palnik nie zapala - zabrudzone otwory
płomieniowe
3.Zapalacz gazu nie za pa la - przerwa w dopływie prądu - sprawdzić bezpiecznik in-
- przerwa w dopływie gazu - otworzyć zawór dopływu
- za nie czysz czo ny(za tłuszczo ny) za pa lacz gazu
- pokrętło kurka wciśnięte nie
wy star cza ją co długo
4.Płomień przy zapalaniu
pal ni ka gaśnie
- pokrętło kurka zwolnione
za szyb ko
- zamknąć zawór od ci na ją cy
gazu, zamknąć kur ki pal ników, prze wie trzyć po mieszcze nie, wyjąć pal nik, oczyścić i prze dmu chać otwory
płomieniowe
sta la cji do mo wej, prze pa lo ny
wy mie nić
gazu
- wyczyścić zapalacz gazu
- przytrzymać wciśnięte pokrę tło do czasu peł ne go płomie nia wo kół ko ro ny palnika
- przytrzymać wciśnięte pokrę tło dłużej w pozycji „duży
pło mień”
23
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej
-Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę powa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca
to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc.
Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować pełen komfort korzy sta nia z naszego wyrobu.
Proszę z tabliczki znamionowej wpisać tutaj typ i nr fabryczny płyty
Typ..................................................... Nr fa brycz ny.................................................
24
252627
Amica S.A.
ul.Mickiewicza 52
64-510 Wronki
tel. 67 25 46 100
fax 67 25 40 320
www.amica.com.pl
Loading...
