INSTRUKCJA
OBSŁUGI
PŁYTA INDUKCYJNA
PB*4VI517FTB4SACE
URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU
INSTRUKCJI!
IO-HOB-0758 v4 / 8072552
(01.2019)
- 2 -
Szanowny
Kliencie
Od dziś codzienne obowiązki staną się prostsze
niż kiedykolwiek. Urządzenie
wyjątkowej łatwości obsługi i doskonałej efektywności. Po przeczytaniu instrukcji, obsługa nie
będzie problemem.
Sprzęt, który opuścił fabrykę był dokładnie sprawdzona przed zapakowaniem pod względem bezpieczeństwa i funkcjonalności na stanowiskach
kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji
obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni
Państwa przed niewłaściwym użytkowaniem.
Instrukcję należy zachować i przechowywać tak,
aby mieć ją zawsze pod ręką.
to połączenie
Należy dokładnie przestrzegać instrukcji
obsługi w celu uniknięcia nieszczęśliwych
wypadków.
Z poważaniem
- 3 -
SPIS TREŚCI
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.............................................................5
JAK OSZCZĘDZAĆ ENERGIĘ............................................................................................9
ROZPAKOWANIE........................................................................................................10
USUWANIE ZUŻYTYCH URZĄ DZEŃ..............................................................................11
TWOJE URZĄDZENIE.......................................................................................................12
PODSTAWOWE INFORMACJE O URZĄDZENIU...........................................................13
ZASADA DZIAŁANIA PŁYTY INDUKCYJNEJ............................................................................13
CHARAKTERYSTYKA NACZYŃ...................................................................................................13
WYMIARY NACZYŃ.......................................................................................................................15
PRZED PIERWSZYM WŁĄCZENIEM PŁYTY.............................................................................15
OBSŁUGA....................................................................................................................16
PANEL STEROWANIA...................................................................................................................16
WŁĄCZENIE PŁYTY GRZEJNEJ...................................................................................................16
WŁĄCZENIE POLA GRZEJNEGO I NASTAWIENIE JEGO MOCY............................................16
WYŁĄCZENIE PÓL GRZEJNYCH.................................................................................................17
WYŁĄCZENIE CAŁEJ PŁYTY GRZEJNEJ...................................................................................17
FUNKCJA BOOSTER „B”...........................................................................................................17
FUNKCJA BLOKADY.....................................................................................................................18
WSKAŹNIK CIEPŁA RESZTKOWEGO „H”...................................................................................18
OGRANICZENIE CZASU PRACY..................................................................................................19
FUNKCJA AUTOMATYCZNEGO DOGRZEWANIA......................................................................19
FUNKCJA ZEGARA.......................................................................................................................20
ZEGAR JAKO MINUTNIK..............................................................................................................21
FUNKCJA PODGRZEWANIA.........................................................................................................22
FUNKCJA STOP’N GO „II”............................................................................................................23
FUNKCJA BRIDGE.........................................................................................................................23
FUNKCJA DOPASOWYWANIA NACZYNIA DO POLA GRZEJNEGO.....................................24
CZYSZCZENIE I KONSERWACJA...................................................................................25
CZYSZCZENIE PO KAŻDYM UŻYCIU..........................................................................................25
USUWANIE ZABRUDZEŃ..............................................................................................................25
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH.................................................27
DANE TECHNICZNE.........................................................................................................29
GWARANCJA, OBSŁUGA POSPRZEDAŻOWA...........................................................30
GWARANCJA....................................................................................................30
INSTALACJA....................................................................................................................31
PRZYGOTOWANIE BLATU MEBLA DO ZABUDOWY PŁYTY.................................................31
INSTALOWANIE PŁYTY W OTWORZE MONTAŻOWYM............................................................33
SCHEMAT MOŻLIWYCH POŁĄCZEŃ..........................................................................................34
- 4 -
WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA
• Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania. Każde inne jego zastosowanie (np.
do ogrzewania pomieszczeń) jest niezgodne z jego przeznaczeniem i może być niebezpieczne.
• Producent zastrzega sobie możliwość dokonywania zmian
nie wpływających na dzia ła nie urządzenia.
• Urządzenie i jego dostępne części stają się gorące podczas
użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą
opieką.
• Niniejszy sprzęt może być używany przez dzieci w wieku
od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją
użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na
dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności
obsługowe nie powinny być robione przez dzieci bez nadzoru.
• Gotowanie tłuszczu lub oleju bez nadzoru na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.
• NIGDY nie próbuj gasić ognia wodą, ale wyłącz urządzenie i wtedy przykryj płomień np. pokrywką lub niepalnym
kocem.
• Niebezpieczeństwo pożaru: nie gromadź rzeczy na powierzchni do gotowania.
• Uwaga. Jeżeli powierzchnia płyty jest pęknięta, wyłączyć
prąd, aby uniknąć porażenia prądem elektrycznym.
- 5 -
• Przedmiotów metalowych, takich jak noże, widelce, łyżki
i pokrywki oraz folii aluminiowej nie zaleca się kłaść na powierzchni płyty kuchennej, gdyż mogą się one stać gorące.
• Po użyciu wyłącz element grzejny płyty wyłącznikiem i nie
polegaj na wskazaniach detektora naczyń.
• Urządzeniem nie należy sterować zewnętrznym zegarem
lub niezależnym układem zdalnego sterowania. Do czyszczenia płyty nie wolno używać sprzętu do czyszczenia parą.
• Uwaga. Nie używać nieodpowiednich osłon płyty uniemożliwiających dzieciom dostęp do płyty grzejnej. Stosowanie
nieodpowiednich osłon może powodować wypadki.
• Przed pierw szym użyciem płyty indukcyjnej na le ży prze
czy tać in struk cję użyt ko wa nia. W ten spo sób za pew nia my
sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
• Je że li płyta indukcyjna użyt ko wa na jest w bez po śred niej
bliskości radia, te le wi zo ra lub innego urzą dze nia emi tu ją
ce go, na le ży spraw dzić, czy za pew nio na jest pra wi dło wość
działania panelu ste ru ją ce go płytą.
• Płytę winien podłączyć upraw nio ny in sta la tor – elektryk.
• Nie wolno instalować płyty w pobliżu urzą dzeń chłodni-
czych.
• Meble w których zabudowywana jest pły ta, muszą być odporne na temperatury ok 100OC. Do tyczy to okle in,kra wę
dzi,po wierzch ni wykonanych z tworzyw sztucz nych, klejów
oraz lakierów.
• Pły tę należy użytkować tylko po jej za bu do wa niu. W ten
sposób za bez pie cza my się przed do tknię ciem czę ści po zo
sta ją cych pod na pię ciem.
• Na pra wy urządzeń elektrycznych mogą prze pro wa dzać
tyl ko spe cja li ści. Nie fa cho we na pra wy po wo du ją po waż ne
nie bez pie czeń stwo dla użyt kow ni ka.
- 6 -
• Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci
elek trycz nej, gdy zo sta nie wy łą czo ny bez piecz nik lub
wtycz ka zostanie wy cią gnię ta z gniazd ka.
• Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu płyty.
• Należy zwracać uwagę na dzieci, aby nie bawiły się
sprzętem.
• Osoby z wszczepionymi urządzeniami wspomagającymi
funkcje życiowe (np. rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się, że praca
tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar częstotliwości działania płyty indukcyjnej wynosi 2050 kHz).
• W przypadku zaniku napięcia w sie ci ska so wa ne zostają
wszyst kie na sta wy. Po po now nym po ja wie niu się na pię
cia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są gorące będzie wyświetlany wskaźnik ciepła resztkowego „H”.
• Wbu do wa ny w układ elek tro nicz ny wskaź nik szcząt
ko we go na grza nia wska zu je, czy płyta jest włą czo na
względ nie, czy jest jesz cze go rą ca.
• Je że li gniazdo wtykowe jest w po bli żu pola grzejnego,
należy uwa żać, aby kabel kuch ni nie do ty kał na grza nych
miejsc.
• Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich tem pe ra tu rach i mogą
uszko dzić szybę ce ra micz ną.
• Cukier ,kwasek cytrynowy, sól itp. w sta nie sta łym i płyn
nym oraz two rzy wo sztucz ne nie po win ny do stać się na
na grza ne pola grzej ne .
• Jeżeli wsku tek nieuwagi cukier lub two rzy wo sztucz ne
do sta ną się na gorące pole grzejne, w żad nym wy pad ku
nie wol no wy łą czać pły ty, lecz należy ze skro bać cu kier
i two rzy wo ostrym skro ba kiem. Chro nić ręce przed po pa
rze nia mi i skaleczeniem.
- 7 -
• Przy stosowaniu płyty indukcyjnej na le ży używać tylko
garnków i ron dli o pła skim dnie, niepo sia da ją cych kra wę
dzi i zadziorów, gdyż w prze ciw nym razie mogą powstać
trwałe za dra pa nia szyby.
• Po wierzch nia grzejna płyty indukcyjnej od por na jest na
szok ter micz ny. Nie jest ona wrażliwa ani na zimno, ani
na go rą co.
• Należy unikać upusz cza nia przed mio tów na szybę. Uderzenia punktowe np. upa dek bu te lecz ki z przy pra wa mi,
mogą do pro wa dzić do pęknięć i od pry sków szyby ceramicznej.
• Jeśli dojdzie do uszkodzenia szyby, ki pią ce po tra wy
mogą się dostać do bę dą cych pod na pię ciem części płyty indukcyjnej.
• Nie wolno używać powierzchni płyty jako deski do krojenia lub stołu roboczego.
• Nie można zabudowywać płyty ponad piecykiem bez
wentylatora, ponad zmy war ką, chłodziarką, zamrażarką
lub pralką.
• Jeśli płyta została zabudowana w blacie, przedmioty metalowe znajdujące się w szafce mogą zostać nagrzane
do wysokiej temperatury przez powietrze wypływające
z systemu wentylacji płyty. Z tego względu zaleca się zastosowanie bezpośredniej osłony (patrz rozdział „instalacja”).
• Należy przestrzegać wska zó wek od no śnie pielęgnacji
i czysz cze nia szyby ceramicznej.
• W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie od
po wia da my z tytułu gwa ran cji.
- 8 -
JAK OSZCZĘDZAĆ ENERGIĘ
Kto korzysta z energii w spo sób od po wie
dzial ny, chroni nie tylko do mo wy budżet,
lecz działa świa do mie na rzecz śro do wi ska
na tu ral ne go. Dla te go po móż my, oszczę
dzaj my ener gię elek trycz ną! A czyni się to
w na stę pu ją cy spo sób:
• Stosowanie prawidłowych naczyń do go
to wa nia.
• Garnki z płaskim i grubym dnem po zwa la ją zaoszczę-
dzić do 1/3 energii elek trycz nej. Na le ży pamiętać o po
kryw ce, w prze ciw nym ra zie zużycie energii elek trycz nej
wzrasta czte ro krot nie!
• Dbanie o czystość pól grzej nych i den garnków.
• Zabrudzenia zakłócają prze ka zy wa nie cie pła – silnie
przypalone za bru dze nia da się czę sto usunąć już tylko
środ ka mi sil nie ob cią ża ją cy mi śro do wi sko naturalne.
• Unikanie niepotrzebnego „za glą da nia do garnków”.
• Niewbudowywanie płyty w bez po śred niej bli sko ści chło
dzia rek/za mra ża rek.
- 9 -
ROZPAKOWANIE
Urządzenie na czas trans por tu zostało za
bez pie czo ne przed uszko dze niem. Po roz
pa ko wa niu urzą dze nia pro si my Pań stwa o
usu nię cie ele men tów opa ko wa nia w spo sób
nieza gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa
ko wa nia są nie szko dli we dla środowiska na
tu ral ne go, w 100% nadają się do odzysku i oznakowano je
od po wied nim symbolem.
Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we,
kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania
trzy mać z dala od dzieci.
- 10 -
USUWANIE ZUŻYTYCH URZĄ DZEŃ
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą
o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kontenera na
odpady. Takie oznakowanie informuje, że sprzęt
ten, po okresie jego użytkowania, nie może być
umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym
zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki,
sklepy oraz gminne jednostki, tworzą odpowiedni system
umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym
i elektronicznym przyczynia się do uniknięcia szkodliwych
dla zdrowia ludzi i środowiska naturalnego konsekwencji,
wynikających z obecności składników niebezpiecznych
oraz niewłaściwego składowania i przetwarzania takiego
sprzętu.
- 11 -
TWOJE URZĄDZENIE
2 3
1 4
1. Pole grzejne indukcyjne booster
220x190 (przednie lewe)
2. Pole grzejne indukcyjne booster
220x190 (tylne lewe)
Panel sterowania
10
9 3
1. Sensor włącz/ wyłącz płyty
2. Sensor zmiany mocy grzejnej
3. Wskaźnik pola grzejnego
4. Wskaźnik zegara
5. Dioda sygnalizacyjna zegara
6. Sensor Booster
3
5
3 Pole grzejne indukcyjne booster
220x190 (tylne prawe)
4. Pole grzejne indukcyjne booster
220x190 (przednie prawe)
11
5
4
3
2
7. Sensor funkcji pauza
8. Sensor funkcji pogrzewania
9. Sensor klucz
10. Dioda sygnalizacyjna sensora klucz
11. Dioda sygnalizacyna minutnika
6 3 8 7 1
- 12 -
PODSTAWOWE INFORMACJE
O URZĄDZENIU
Zasada działania płyty indukcyjnej
Pod szybą płyty indukcyjnej znajdują się cewki indukcyjne wytwarzające pole magnetyczne. Garnek umieszczony na polu magnetycznym rozgrzewa się pod wpływem tego właśnie pola. Pamiętaj, że ważne jest używanie garnków posiadających
odpowiednie dno.
W zależności od zastosowanych garnków i ustawionej mocy podczas gotowania, urządzenie wydaje specyczny świst, jest to zjawisko normalne i nie
stanowi podstawy do reklamacji.
Charakterystyka naczyń
• Aby sprawdzić czy garnek jest odpowiedni do Twojej płyty indukcyjnej, sprawdź
czy do dna garnka przyciąga się magnes. Im większa siła przyciągania, tym
lepszy garnek.
• Zawsze korzystaj z garn ków wysokiej jakości, o idealnie płaskim dnie. Ko rzy
sta nie z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze, może to skutkować przywieraniem przyrządzanej żywności do garnka. Garnki i patelnie o grubych metalowych ściankach zapewniają
doskonały rozkład ciepła. Wklęsłe dno garnka lub głęboko wytłoczone logo
producenta mają negatywny wpływ na kontrolowanie temperatury przez moduł
indukcyjny i mogą powodować przegrzanie naczyń.
• Nie używaj uszkodzonych garnków np. ze zdeformowanym na skutek nadmier-
nej temperatury dnem.

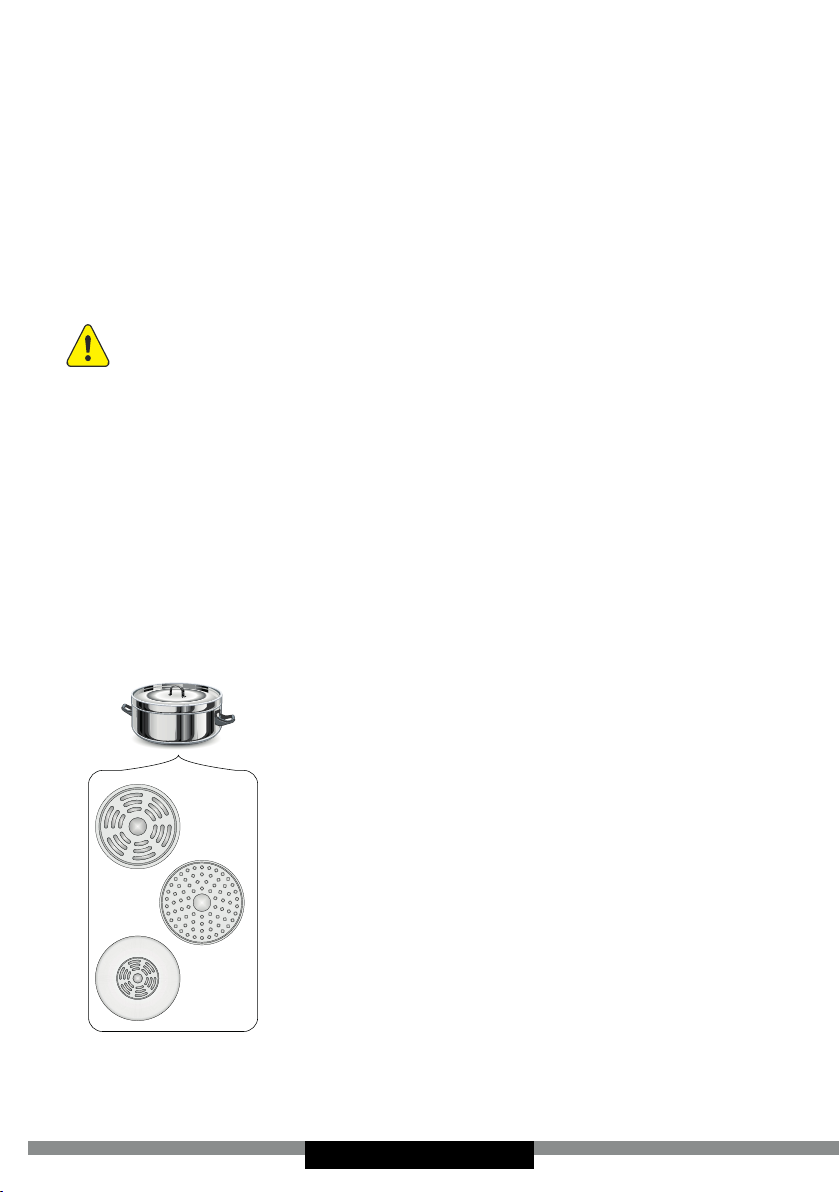

• Stosując duże naczynia z dnem ferromagnetycznym,
którego średnica jest mniejsza od całkowitej średnicy naczynia, nagrzewa się wyłącznie część ferromagnetyczna
naczynia. Powoduje to sytuację, w której nie jest możliwe
równomierne rozprowadzenie ciepła w naczyniu. Obszar
ferromagnetyczny zostaje zmniejszony w podstawie naczynia, z powodu umieszczonych w niej elementów aluminiowych, dlatego dostarczona ilość ciepła może być mniejsza.
Może się zdarzyć, że wystąpią problemy z wykryciem naczynia lub nie zostanie ono wcale wykryte. Średnica części ferromagnetycznej naczynia powinna być dostosowana
do wielkości strefy grzejnej, w celu uzyskania optymalnych
wyników gotowania. W przypadku, gdy naczynie nie zostało wykryte w stree grzejnej, wypróbuj je w stree grzejnej
o odpowiednio mniejszej średnicy.
- 13 -
Detektor obecności garnka w polu indukcyjnym
Detektor obecności garnka zainstalowany jest w płytach zawierających pola in
duk cyj ne. Podczas pracy płyty detektor obecności garnka automatycznie rozpoczyna lub za trzy mu je wydzielanie ciepła w polu gotowania w chwili umieszczenia
garnka na płycie lub zdjęcia go z płyty. Zapewnia to więc oszczędność energii.
• Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem, na
wy świe tla czu podawany jest poziom ciepła.
• Płyta wymaga używania garnków dopasowanych, wyposażonych w dna z ma
te ria łu magnetycznego (Tabela str.15).
Jeśli w polu gotowania nie umieszczono garnka lub
umieszczono na niej garnek nie od po wied ni, na wyświetlaczu
pojawia się symbol. Pole nie włącza się.
Jeżeli w ciągu 60 sekund nie zostanie wykryty garnek,
operacja włączenia płyty zostaje skasowana.
Aby wyłączyć pole gotowania, należy wyłączyć je za
pomocą sterownika sen so ro we go, a nie je dy nie poprzez
zdjęcie garn ka.
Odpowiednia jakość garnków jest podstawowym warunkiem uzyskania
dobrej wydajności pracy płyty. Użytkowanie pustych garnków na polach gotowania może spowodować ich uszkodzenie oraz problemy z wykryciem.
Nie zaleca się stosowania zewnętrznych adapterów indukcyjnych.
• Do gotowania indukcyjnego używaj wyłącznie naczyń ferromagnetycznych,
z materiałów takich jak:
stal emaliowana
żeliwo
naczynia ze stali nierdzewnej do gotowania indukcyjnego.
• Pokrywka na garnku podczas gotowania zapobiega ucieczce ciepła, w ten spo-
sób skraca się czas na grze wa nia i zmniejsza zużycie energii elektrycznej.
• Zwracaj uwagę na to, aby dno garnka było suche. Podczas napełniania garn-
ka, lub podczas używania garnka wyjętego z lodówki sprawdź, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za bru dze nia powierzchni płyty.
- 14 -
Oznakowanie na naczyniach
kuchennych
Stal nierdzewna
Aluminium Nie wykrywa obecności garnka
Sprawdź, czy na etykiecie znajduje
się znak informujący, że garnek
nadaje się do płyt indukcyjnych
Nie wykrywa obecności garnka
Za wyjątkiem garnków z ferromagnetycznej stali
Żeliwo
Stal emaliowana
Szkło Nie wykrywa obecności garnka
Porcelana Nie wykrywa obecności garnka
Naczynia z dnem
miedzianym
Wysoka sprawność
Uwaga: garnki mogą porysować płytę
Wysoka sprawność
Zaleca się naczynia o płaskim, grubym i gładkim
dnie
Nie wykrywa obecności garnka
Wymiary naczyń
● W celu uzyskania najlepszego efektu gotowania, należy stosować naczynia o
wielkości dna (części ferromagnetycznej) odpowiadającej wielkości pola grzejnego.
● Stosowanie naczyń o średnicy dna mniejszej od pola grzejnego obniża sprawność
pola grzejnego i wydłuża czas zagotowania.
● Zastosowanie niedopasowanego naczynia może doprowadzić do niewykrycia
naczynia przez pole grzejne. Wykrycie naczynia, zależy od średnicy części ferromagnetycznej dna naczynia oraz materiału, z którego naczynie jest wykonane.
Minimalna średnica dna naczynia emaliowanego dla poszczególnych pól grzej-
nych wynosi: pole 220x190mm 120mm
Przed pierwszym włączeniem płyty
• Oczyść dokładnie płytę indukcyjną. Płyta ma szklaną powierzchnię, dlatego
traktuj ją z należytą ostrożnością.
• Po pierwszym uruchomieniu urządzenia może pojawić się wydzielanie zapa-
chów. W takim wypadku włącz wentylację, lub otwórz okno w pomieszczeniu.
Wydzielanie zapachów jest przejściowe.
- 15 -
OBSŁUGA
Panel sterowania
• Po podłączeniu płyty do sieci elektrycznej, na chwilę zapalą się wszystkie
wskaźniki. Płyta grzejna jest gotowa do eksploatacji.
• Płyta grzejna wyposażona jest w elektroniczne sensory, aby ich użyć dotknij go
palcem przez minimum 1 sekundę.
• Każde włączenie sensorów sygnalizowane jest dźwiękiem.
Nie ustawiaj żadnych przed mio tów na po wierzch niach sen so rów (może pojawić się komunikat uster ki), po wierzch nie te utrzymuj sta le w czystości.
Włączenie płyty grzejnej
Dotknij i przytrzymaj palcem przynajmniej 1 sekundę sensor włącz/wyłącz . Płyta
grzejna sygnalizuje poprawne działanie (aktywność), gdy na wskaźniku zegara
świeci się cyfra „0”.
Jeżeli w ciągu 10 sekund od uruchomienia płyty nie ustawisz odpowiedniej
mocy pola grzejnego, płyta wyłączy się automatycznie.
Włączenie pola grzejnego i nastawienie jego mocy
• Włącz płytę sensorem .
• Umieść naczynie na interesującym Cię polu grzejnym.
• Naczynie zostaje automatycznie wykryte a wskaźnik odpowiedzialny za wy-
brane pole grzejne zacznie migać wskazując „0”.
W przypadku w którym płyta automatycznie wykryje dwa lub więcej naczyń
dotknij wskaźnik odpowiedzialny za wybrane pole grzejne. Zacznie on migać.
• Przesuń palcem po sensorze zaczynając od lewej, aby wybrać odpowied-
nią moc pola (na wskaźniku wyświetlana jest wybrana moc).
• Pole jest już uruchomione.
Pole grzejne jest aktywne, gdy na jego wskaźniku świeci się cyfra lub litera,
oznacza to, że pole jest gotowe do wykonywania ustawień mocy grzej nej.
- 16 -
Wyłączenie pól grzejnych
Wyłączyć pole grzejne możesz wykonując jedną z poniższych czynności:
• Wyłącz płytę sensorem .
• Dotknij i przytrzymaj wskaźnik przez 3 sekundy
• Aktywuj pole grzejne dotykając palcem sensora i przesuń go w lewą stro-
nę, w celu zmniejszenia poziomu mocy do „0”.
Wyłączenie całej płyty grzejnej
Płyta grzejna pracuje, gdy włączone jest co najmniej jedno pole grzejne.
• Wyłącz płytę sensorem .
Jeżeli pole grzejne jest gorące, na wyświetlaczu pola grzej ne go świe ci się
litera „H” lub „h” symbol nagrzania szcząt ko we go. Opis symbolu znajduje się
w dalszej części instrukcji.
Funkcja Booster „P”
Funkcja Booster zwiększa moc pola 220x190mm z 2200W na 3700W oraz pola
Bridge (220 x 390mm) z 3600W na 5500W.
• Umieść naczynie na interesującym Cię polu grzejnym.
• Naczynie zostaje automatycznie wykryte a wskaźnik odpowiedzialny za wy-
brane pole grzejne zacznie migać wskazując „0”.
• Włączenie funkcji Booster następuje po przyciśnięciu sensora (na wyświet-
laczu pojawi się litera „P”)
Aby wyłączyć funkcję Booster:
• Zmniejsz moc pola grzejnego z uruchomioną funkcją Booster do „0” przesuwa-
jąc palcem po sensorze .
Czas pracy funkcji Booster jest ograniczony do 10 minut. Po tym czasie moc
pola zostanie ustawiona na moc nominalną (przykładowo, jeżeli zakres regulacji mocy w płycie ma zakres 09 to moc nominalna wynosi 9, jeżeli płyta ma
zakres regulacji mocy 012, moc nominalna wynosi 12 itd.)
Funkcja ta może również się przełączyć do mocy nominalnej, jeżeli elementy grzejne lub układy elektroniczne osiągną temperaturę graniczną.
Funkcji Booster będziesz mógł użyć ponownie, gdy temperatura elementów grzejnych spadnie do bezpiecznej. Funkcja ta nie zostanie automatycznie uruchomiona.
Gdy odłożysz garnek z pola grzejnego przy aktywnej funkcji Booster, odliczanie
czasu 10 minut nie zostanie przerwane.
- 17 -
Funkcję Booster możesz uruchomić jedynie na dwóch polach jednocześnie
tj. na dwóch polach poziomych, lub na dwóch polach pionowych. Funkcja
nie może zostać aktywowana na polach w przeciwległych narożnikach („na
krzyż”).
Funkcja blokady
Dzięki funkcji blokady możesz zablokować możliwość sterowanie płytą, przykładowo przez dzieci lub w przypadku czyszczenia. Funkcję blokady możesz aktywować
przy włączonej jak i wyłączonej płycie. Aby włączyć lub wyłączyć blokadę, przytrzymaj sensor przez 5 sekund. Gdy blokada jest aktywna, świeci się dioda obok
sensora .
Płyta zostaje zablokowana, nawet jeśli włączasz lub wyłączasz ją sensorem . Odłączenie płyty od sieci zasilającej spowoduje wyłączenie
blokady płyty.
Wskaźnik ciepła resztkowego „H”
Po zakończeniu gotowania, szyba płyty indukcyjnej w obszarze danego pola
grzewczego nadal pozostaje gorąca, nazywa się to ciepłem resztkowym.
Jeżeli temperatura szyby jest wyższa niż 60OC*, na wskaźniku tego pola
wyświetla się symbol „H”.
Jeżeli temperatura szyby wynosi 45OC* - 60OC*), wskaźnik pola wyświetla
symbol „h” (niskie ciepło resztkowe).
* Wartości temperatur są orientacyjne
W czasie działania wskaźnika ciepła resztkowego nie wolno do ty kać
pola grzejnego, ze względu na moż li wość poparzenia, ani sta wiać na
nim wraż li wych na cie pło przed mio tów!
Podczas przerwy w dostawie prądu wskaźnik nagrzania resztkowego
„H” lub „h” nie jest już wyświetlany. Pomimo to pola grzejne mogą być
wówczas jeszcze gorące!
Płyta jest wyposażona dodatkowo w linię świetlną (AMBIENT) działąjącą jako
wskaźnik ciepła resztkowego. Linia świetlna zapala się w momencie włączenia jednego z pól grzejnych, natomiast gaśnie w momencie wyłączenia się
podświetlonej litery „h”.
- 18 -
Ograniczenie czasu pracy
W celu zwiększenia niezawodności pra cy płyta indukcyjna wyposażona jest w ogra
nicz enie cza su pracy dla każ de go z pól grzej nych.
Mak sy mal ny czas pracy jest ustalany indywidualnie w zależności od stosowanych poziomów
mocy podczas gotowania. Jeżeli stosujesz tylko
jeden poziom mocy przez dłuższy czas gotowania, maksymalny czas zostaje ograniczony zgodnie z tabelą:
Po osiągnięciu maksymalnego czasu gotowania,
pole indukcyjne wyłącza się automatycznie, a na
wskaźniku pola pojawia się symbol ciepła resztkowego. Maksymalny czas pracy dotyczy pojedynczego pola.
Stopień mocy
grzejnej
1 8h
2 8h
3 5h
4 5h
5 5h
6 1,5h
7 1,5h
8 1,5h
9 1,5h
P 10min
Maksymalny czas
pracy
8h
Funkcja automatycznego dogrzewania
Aktywacja funkcji powoduje czasową zmianę mocy pola grzejnego na poziom 9.
Aby ją aktywować:
Aby aktywować funkcję należy:
• Umieść naczynie na interesującym Cię polu
grzejnym.
• Po automatycznym wykryciu naczynia wy-
bierz moc pola w zakresie 18
• Naciśnij ponownie wskaźnik
Na wyświetlaczu na zmianę będzie migać poziom
ustawionej mocy oraz symbol „A”
Po upływie czasu dogrzewania potrawy (patrz tabela obok), pole automatycznie przełączy się na
wcześniej wybrany stopień mocy i będzie on widoczny na wskaźniku.
Stopień mocy
grzejnej
1 48s
2 1min, 12s
3 2min, 18s
4 2min, 30s
5 4min, 24s
6 7min, 12s
7 2 min
8 3min, 12s
Czas trwania
automatycznego
dogrzewania do-
datkową mocą
Jeżeli z pola grzejnego podczas aktywnej funkcji dogrzewania zostanie zdjęty garnek, a następnie postawiony z powrotem, dogrzewanie będzie kontynuowane aż
do osiągnięcia pełnego czasu dogrzewania.
- 19 -
Funkcja zegara
i
i
Zegar ułatwia proces gotowania dzięki możliwości zaprogramowania czasu działania pól grzejnych. Zegar może również służyć jako minutnik. Funkcję zegara możesz załączyć jedynie podczas gotowania (gdy moc grzejna jest większa od „0”).
Funkcji zegara możesz użyć jednocześnie na wszystkich polach grzejnych. Maksymalny czas pracy to 99 minut (co 1 minutę).
Aby ustawić czas zegara należy:
• Umieść naczynie na interesującym Cię polu grzejnym.
• Po automatycznym wykryciu naczynia nastaw moc grzania.
• Wybierz pole na którym ma być ustawiona funkcja zegara.
• Aktywacja zegara następuje po naciśnięciu i przytrzymaniu do chwili usły-
szenia sygnału dźwiękowego. Na wyświetlaczu pokażą się cyfry „00”.
W pierwszej kolejności nastąpi ustawienie drugiej cyfry (jedności), a następnie ustawienie pierwszej cyfry (dziesiątek).
• Po aktywacji zegara, przesuń palcem po sensorze , dzięki temu ustawisz
cyfrę jedności.
• Ponownie naciśnij sensor zegara aby przejść do ustawiania pierwszej cyfry
dziesiątek.
• Przesuń palcem po sensorze , dzięki temu ustawisz cyfrę dziesiątek.
• Jeżeli nie ustawisz żadnej wartości dla pierwszej cyfry, po 10 sekundach ze-
gar przyjmie wartość „0” (przykładowo „06” co oznacza zegar ustawiony na 6
minut).
Zegar zacznie działać, gdy dioda sygnalizująca załączenie odpowiedniego pola
grzejnego, zacznie migać (dioda na rysunku panelu ma oznaczenie 5.
Aby ustawić funkcję zegara dla kolejnego pola, postępuj zgodnie z powyższymi
krokami wybierając w pierwszej kolejności pole inne niż za pierwszym razem. Pamiętaj, że funkcję zegara możesz ustawić dla każdego pola.
Jeżeli ustawisz więcej niż jeden czas na wyświetlaczu zegara, wyświetlany
będzie najkrótszy z nich. Jest to sygnalizowane migającą diodą obok wskaźnika zegara.
- 20 -
W każdej chwili gotowania możesz zmienić zaprogramowany czas jego trwania.
W tym celu podczas gotowania wybierz pole, którego czas chcesz zmienić tj. aktywuj je wskaźnikiem , następnie dotknij wskaźnika zegara i zmień czas wykonując kolejne czynności tak jak w opisie ustawienia zegara.
Czas pozostały do końca gotowania możesz sprawdzić w każdej chwili. Dotknij
wskaźnika zegara ; aktywny czas działania zegara dla danego pola jest sygnalizowany migającą diodą obok wskaźnika .
Po upływie zaprogramowanego czasu gotowania, włączy się sygnał dźwiękowy.
Możesz go wyłączyć, dotykając dowolnego sensora. Alarm wyłączy się automatycznie po 2 minutach.
Jeśli chcesz wcześniej wyłączyć zegar, aktywuj pole grzejne dotykając wskaźnika pola (wskaźnik mocy będzie świecić jaśniej), następnie dotknij i przytrzymaj
wskaźnik zegara przez 3 sekundy lub aktywuj interesujące Cię pole wskaźnikiem , następnie dotknij wskaźnika zegara i sensorem zmniejsz czas
do „00” (krok związany z przełączeniem pomiędzy cyframi znajduje się w opisie
ustawienia zegara.
Zegar jako minutnik
Funkcję zegara możesz wykorzystać jako działający niezależnie minutnik, który nie
steruje żadnym z pól. Aby ustawić niezależny minutnik, wykonaj wszystkie kroki
z opisu ustawienia funkcji zegara z tą różnicą, że nie wybierasz żadnego z pól tj.
od razu po włączeniu płyty dotknij wskaźnika zegara i ustaw czas. Działanie
minutnika zostanie zasygnalizowane migającą diodą nad wskaźnikiem . Wyłączenie minutnika odbywa się w taki sam sposób jak wyłączenie funkcji zegara przy
zaprogramowanym polu.
- 21 -
Funkcja podgrzewania
i
Funkcja podgrzewania potrawy utrzymuje ciepło gotowej żywności na polu grzejnym. Wybrane pole grzejne jest włączone na niską moc grzania. Dzięki tej funkcji będziesz mieć ciepłą, gotową do spożycia potrawę, która nie zmienia swojego
smaku i nie przywiera do dna garnka. Dodatkowo funkcję tą możesz wykorzystać
do roztopienia masła, czekolady itp.
Aby temperatura garnka była dokładnie mierzona przez czujnik umieszczony w polu grzejnym, garnek, którego używasz musi być bezwzględnie dostosowany do pracy z płytą indukcyjną z idealnie płaskim dnem (wg zaleceń
producenta).
Funkcję podgrzewania potrawy możesz włączyć na każdym z pól. Każde pole
grzejne posiada 3 poziomy temperatury grzania tj:
• 42°C
• 70°C
• 94°C
Włączenie funkcji podgrzewania:
• Umieść naczynie na interesującym Cię polu grzejnym.
• Po automatycznym wykruciu naczynia dotknij sensor funkcji podgrzewania
, na wskaźniku pojawi się znak . Symbol ten oznacza poziom grzania 42OC.
• Dotknij sensor funkcji podgrzewania drugi raz, wskaźnik zmieni wyświetlany symbol na , czyli poziom grzania zostanie zwiększony do 70OC.
• Dotknij sensor funkcji podgrzewania trzeci raz, wskaźnik zmieni wyświetlany symbol na , czyli poziom grzania zostanie zwiększony do 94OC.
• Funkcję podgrzewania możesz w każdej chwili wyłączyć, dotykając wskaźnika
pola grzejnego , a następnie przesuń palcem po sensorze aby ustawić
poziom mocy grzania na pozycję „0”.
- 22 -
Funkcja Stop’n go „II”
Funkcja Stop’n go działa jak standardowa pauza. Dzięki niej możesz w dowolnym
momencie zawiesić działanie płyty, a następnie powrócić do poprzednich ustawień.
Aby włączyć funkcję stop’n go musi być włączone przynajmniej jedno pole grzejne.
Dotknij sensor . Na wszystkich wyświetlaczach pól grzejnych zapali się symbol .
Gdy pole grzejne jest gorące symbol będzie migał naprzemiennie z literą „H” lub
„h”, w zależności od wysokości temperatury pola (wskaźnik ciepła resztkowego).
Aby wyłączyć funkcję Stop’n go ponownie naciśnij sensor . Na wyświetlaczach
pól grzejnych zapalą się nastawy, które były ustawione przed włączeniem tej funkcji.
Funkcja Bridge
Dzięki funkcji Bridge możesz kontrolować 2 pola grzejne płyty jak jedną powiększoną strefą grzania. Funkcja Bridge jest bardzo wygodna, szczególnie gdy używasz
do gotowania garnków typu brytfanny.
Płyta posiada funkcję Bridge dla pól lewych jak i prawych.
Aby włączyć funkcję Bridge:
• Włącz płytę
• Umieść naczynie typu brytfanna na stree grzejnej lewej lub prawej
• Naczynie zostanie automatycznie wykryte , a funkcja Bridge aktywowana co
sygnalizuje symbol „ ”
Jeżeli w ciągu 10 sekund nie zostanie wybrana moc funkcja Bridge zostanie
dezaktywowana.
• Przesuwając palcem po sensorze zmiany mocy grzejnej ustaw dowolną
moc grzania
Od tej pory sterujesz dwoma polami grzejnymi za pomocą jednego sensora.
- 23 -
Zawsze można włączyć funkcję Bridge ręcznie.
Aby włączyć funkcje Bridge dotknij sensor pola grzejnego a następnie jednocześnie dotknij oba sensory wyboru pól grzejnych po lewej lub prawej stronie. Na
górnym wyświetlaczu zapali się symbol „ ” a na dolnym wyświetlaczu pojawi się
cyfra „0”. Następnie przesuwając palcem po sensorze zmiany mocy grzejnej
ustaw dowolną moc grzania.
Aby wyłączyć funkcję Bridge dotknij i przytrzymaj przez 3 sekundy wskaźnik
wyboru pola grzejnego z zapalonym symbolem „ ”. Na wyświetlaczach zapala
się cyfra „0”.
Od tej pory pola działają oddzielnie.
Funkcja Dopasowywania naczynia do pola grzejnego
Funkcja pozwala na sprawdzenie dopasowania naczynia do pola grzejnego w
celu osiągnięcia największej efektywności gotowania oraz wykorzystania pełnej
mocy pola grzejnego.
Procedura testowa:
• Umieść naczynie, z ilością wody zakrywającą dno naczynia, na środku pola
grzejnego.
• Włącz płytę.
• Po automatycznym wykryciu naczynia, jednocześnie przytrzymaj wskaźnik
wykrytego pola grzejnego oraz sensor przez 3 sekundy do momentu usłyszenia sygnału dźwiękowego
• Na wyświetlaczu pojawi się symbol przemiennie z co oznacza rozpoczęcie testu.
• Po zakończeniu testu (max. 20 sekund) na wskaźniku zegara pojawia się
wynik w zakresie od 00 do 99.
• Płyta wyłączy się automatycznie.
W trakcie trwania testu nie należy zmieniać położenia naczynia.
Wartość 99 oznacza najlepsze dopasowanie naczynia do pola grzejnego.
Wynik wyświetlany na wskaźniku zegara jest wartością orientacyjną i zależy od
rozmiaru dna, materiału oraz technologii wykonania naczynia.
Zaleca się stosowanie naczyń na polu grzejnym, dla którego wynik przekracza
liczbę 60. Jeżeli dno naczynia jest mniejsze od pola grzejnego a wynik testu nie
przekracza 60, należy powtórzyć testy na mniejszym dostępnym polu. Stosowanie naczyń, dla których wynik testu nie przekracza 60, powoduje wydłużenie oraz
obniżenie jakości procesu gotowania.
Wynik testu 00 oznacza, że testowany garnek jest nie odpowiedni do pracy na
płycie indukcyjnej.
- 24 -
CZYSZCZENIE I KONSERWACJA
Dbałość o bieżące utrzy ma nie płyty w czy sto ści oraz wła ści wa jej kon ser wa cja,
wywierają zna czą cy wpływ na wy dłu że nie okresu jej bez a wa ryj nej pracy.
Przy czyszczeniu szyby ceramicznej obo wią zu ją te same za sa dy, co
w przypadku po wierzch ni szklanych. W żad nym wy pad ku nie sto suj
ścier nych lub agre syw nych środ ków czysz czą cych, ani piasku do szo
ro wa nia czy gąbki o dra pią cej powierzchni. Nie stosuj urządzeń czyszczących na parę.
Czyszczenie po każdym użyciu
• Lekkie, nieprzypalone zabrudzenia
Ze trzyj wil got ną ście recz ką bez środka czysz czą ce go. Za
sto so wa nie środ ka do mycia naczyń może spo wo do wać
wy stą pie nie nie bie ska wych prze bar wień. Te upo rczy we
pla my nie za wsze dadzą się usu nąć przy pierw szym czysz
cze niu, nawet przy za sto so wa niu spe cjal ne go środka do
czyszczenia.
• Mocno przywarte zanieczyszczenia
Usu waj ostrym skrobakiem. Następnie wytrzyj szybę ceramiczną wilgotną ście
recz ką.
Usuwanie zabrudzeń
• Jasne plamy o zabarwieniu perłowym (po zo sta ło ści alu mi nium) usuń z ochło
dzo nej płyty grzej nej przy pomocy spe cjal ne go środ ka czysz czą ce go. Po zo
sta ło ści wapienne (np. po wy ki pie niu wody) usuniesz octem lub spe cjal nym
środ kiem czysz czą cym.
• Przy usuwaniu cukru, potraw z za war to ścią cu kru, two rzyw sztucznych i folii
alu mi nio wej nie wy łą czaj danego pola grzejnego! Na le ży na tych miast do kład
nie zeskrobać resztki (w go rą cym stanie) ostrym skro ba kiem z go rą ce go pola
grzej ne go. Po usunięciu za bru dze nia wyłącz płytę i gdy ostygnie do czy ścić
spe cjal nym środ kiem czysz czą cym. Przy czyszczeniu gorącej płyty zachowaj
szczególne środki ostrożności.
- 25 -
• Specjalne środki czyszczące możesz nabyć w do mach to wa ro wych, specjalnych skle pach elek tro tech nicz nych, drogeriach, w handlu spożywczym i w sa
lo nach ku chen nych. Ostre skrobaki możesz kupić w skle pach dla maj ster ko
wi czów oraz w skle pach ze sprzę tem bu dow la nym, jak również w sklepach
z ak ce so ria mi malarskimi.
• Nigdy nie nanoś środka czysz czą ce go na gorącą płytę.
• Po naniesieniu środka czyszczącego najlepiej po zwól środ kom czyszczącym
po de schnąć i do pie ro wtedy je zetrzyj na mokro. Ewen tu al nie po zo sta ją ce
reszt ki środka czysz czą ce go zetrzyj wilgotną ście recz ką przed ponownym na
grza niem. W prze ciw nym razie mogą one dzia łać żrąco i trwale uszkodzić powierzchnię płyty.
Nieprawidłowe postępowanie z szybą ceramiczną nie stanowi podstawy do
reklamacji.
Zarysowania płyty oraz przebarwienia na powierzchni nie wpływają na
poprawne działanie płyty indukcyjnej.
- 26 -
POSTĘPOWANIE W SYTUACJACH
AWARYJNYCH
W każdej sytuacji awaryjnej na le ży:
• Jeżeli to możliwe wyłączyć płytę odpowiednim sensorem
• odłączyć zasilanie elektryczne poprzez wy łą czenie bez piecz nika lub wyciąg-
nięcie wtycz ki z gniazd ka
• zgłosić naprawę w Centrum Serwisowym
• niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zów
ka mi po da ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi
klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.
PROBLEM PRZYCZYNA POSTĘPOWANIE
Sprawdzić bezpiecznik
Urządzenie nie działa Przerwa w dopływie prądu
in sta la cji domowej, jeżeli
jest prze pa lo ny należy go
wymienić
Urządzenie nie reaguje na
wprowadzane ustawienia
Urządzenie nie reaguje i wy da je długi sygnał
dźwiękowy
Całe urządzenie się wy łą
cza
Urządzenie nie zo stało
włączone
Zbyt krótko dotykano sensor (mniej niż sekundę)
Naciśnięto równocześnie
więcej przycisków
Nieprawidłowa obsługa
(na ci śnię to niewłaściwe
sen so ry lub naciśnięto zbyt
krótko)
Sensor(y) zakryty(e) lub
za bru dzo ny(e)
po włączeniu nie wpro wa
dzo no żadnych ustawień
w czasie krótszym niż 10
sekund
sensor(y) zakryty(e) lub
za bru dzo ny(e)
Włączyć zgodnie z instrukcją obsługi
Naciskać sensory przez
minimum 1 sekundę
Zawsze naciskać tylko
je den sensor, chyba że
funkcje urządzenia wymagają naciśnięcia wielu
przycisków
Ponownie uruchomić
płytę
odkryć lub oczyścić
sensory
ponownie włączyć urządzenie i wprowadzić ustawienia w czasie krótszym
niż 10 sekund
odkryć lub oczyścić
sensory
- 27 -
Jedno pole grzejne wy łą
cza się, na wyświetlaczu
świeci się litera „H”
Nie świeci wskaźnik ciepła
resztkowego, mimo że
pola grzej ne są jeszcze
gorące.
ograniczenie czasu pracy
sensor(y) zakryty(e) lub
za bru dzo ny(e)
zadziałanie zabezpieczeń
termicznych
przerwa w dopływie prą
du, urzą dze nie zostało
odłą czo ne od sieci.
ponownie włączyć pole
grzej ne
odkryć lub oczyścić
sensory
Odczekać więcej czasu
Wskaźnik ciepła resztkowego za dzia ła ponownie zaraz po włą cze niu
zasilania
Pęknięcie w płycie ceramicznej.
Gdy wada pozostaje wciąż
jeszcze nie usunięta.
Płyta indukcyjna wydaje
chrapliwe dźwięki.
Płyta indukcyjna wydaje
dźwięki, kojarzące się
z gwiz dem.
Płyta nie działa, pola
grzejne nie daja się włączyć i nie funkcjonują.
Wystąpienie symbolu
E na wyświetlaczu pola
grzejnego.
Na wyświetlaczu pojawia
się symbol E* wraz z liczbą.
* dodatkowo wyświetlana
jest liczba
Niebezpieczeństwo! Natychmiast odłączyć płytę od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.
Odłączyć płytę od sieci (bez piecz nik!). Zwrócić się
do najbliższego serwisu.
Jest to zjawisko normalne. Pracuje wentylator chłodzący układy elektroniczne.
Jest to zjawisko normalne. Zgodnie z częstotliwością
pra cy cewek podczas używania kilku stref grzewczych, przy maksymalnej mocy płyta wydaje lekki
gwizd.
zresetować płytę, na 60
Przyczyna zakłócenia
w sieci zasilającej.
Zaburzenia pomiaru w
obwodzie czujnika temperatury.
Może sugerować to usterkę płyty grzejnej
sekund odłączyć płytę
od sieci (wyjąć bezpiecz-
nik instalacji).
Wyłączyć i ponownie
włączyć
płytę sensorem (1).
Należy wyłączyć płytę,
odczekać minutę, po
czym uruchomić ponow-
nie. Jeśli to działanie nie
spowoduje poprawy na-
leży wyciągnąć wtyczkę
z sieci odczekać minutę,
po czym sprawdzić czy
płyta działa poprawnie.
Jeżeli po mimo tych dzia-
łań płyta wciąż wyświetla
błąd należy skontakto-
wać się z serwisem.
- 28 -
DANE TECHNICZNE
Napięcie znamionowe 400V 2N~50 Hz
Moc znamionowa płyt: 7,4 kW
Typ: PB*4VI517FTB4SACE
Moc pól indukcyjnych:
pole grzejne indukcyjne 220x190 mm 2200 W /3700 W
Wymiary [mm]: 576 x 518 x 59
Waga [kg]: ca. 10,5
Spełnia wymagania norm EN 603351; EN 6033526 obowiązujących w Unii
Europejskiej.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania
wy mie nio nych poniżej dyrektyw europejskich:
• dyrektywy niskonapięciowej 2014/35/UE
• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE
• dyrektywy ekoprojektowania 2009/125/UE
• dyrektywy RoHS 2011/65/UE
i dlatego wyrób został oznakowany oraz została wystawiona dla niego
deklaracja zgodności udostępniana organom nadzorującym rynek.
- 29 -
GWARANCJA, OBSŁUGA
POSPRZEDAŻOWA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.
Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la
cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalikacje.
- 30 -
INSTALACJA
Przygotowanie blatu mebla do zabudowy płyty
• Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabezpieczyć blat od strony ściany przed zalaniem i wilgocią.
• Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od
por ne na tem pe ra tu rę 100°C. Niespełnienie tego wa run ku może spo wo do wać
zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.
• Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na
wchłanianie wilgoci.
• Pod spodem płyty należy zostawić przynajmniej 25 mm wolnej przestrzeni aby
umożliwić właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół płyty.
• Otwór w blacie wykonać zgodnie z wymiarami podanymi na poniższym rysunku (jednostka [mm]):
* Minimalna odległość okapu od płyty roboczej w przypadku okapu prostego powinna wynosić 650mm, natomiast w przypadku okapów skośnych 450mm
- 31 -
Zabudowa płyty
500x10mm
25mm
ponad szafkami
30mm
Zabudowa płyty
ponad piekarnikiem
500x20mm
5 10mm÷
5 10mm÷
Zabronione jest mocowanie płyty ponad piekarnikiem pozbawionym
wentylacji
- 32 -
Instalowanie płyty w otworze montażowym
321
i
• dokonaj połączenia płyty prze wo dem elek trycz nym wg załączonego schematu
połączeń
• oczyść blat z kurzu, włóż pły tę w otwór i moc no dociśnij do blatu
1 blat
2 uszczelka płyty
3 płyta ceramiczna
Uwaga! Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li ko wa ny in
sta la tor po sia da ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do
ko ny wa nia prze ró bek lub zmian w in sta la cji elek trycz nej.
Wskazówki dla instalatora
Płyta wyposażona jest w listwę przyłączeniową, umożliwiającą wybór właściwych
połączeń dla konkretnego rodzaju zasilania w energię elektryczną.
Listwa przyłączeniowa umożliwia następujące połączenia:
jednofazowe 230V ~
dwufazowe 400V 2N~
Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpowiednie zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczonego
schematu połączeń. Schemat połączeń jest zamieszczony również na spodniej
części osłony dolnej. Dostęp do listwy przyłączeniowej jest możliwy po otwarciu
pokrywki skrzynki zaciskowej. Należy pamiętać o właściwym doborze przewodu
przyłączeniowego, uwzględniając rodzaj podłączenia i moc znamionową płyty.
Uwaga!
Należy pamiętać o konieczności podłączenia obwodu ochronnego do zacisku listwy przyłączeniowej, oznaczonego znakiem . Instalacja elektryczna,
zasilająca płytę, powinna być zabezpieczona odpowiednio dobranym zabezpieczeniem, a dodatkowo do zabezpieczenia linii zasilającej może posiadać
odpowiedni wyłącznik, umożliwiający odcięcie dopływu prądu w sytuacji awa-
ryjnej.
Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać
się z in for ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod łą
cze nia.
Inny sposób podłączenia płyty, niż po ka za no na sche ma cie, może spo wo do wać jej
uszko dze nie.
UWAGA!
Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two podłączenia wyrobu do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Po zakończonej
instalacji instalator powinien umieścić także informację o sposobie wykonanego
podłączenia:
• jednofazowym, dwufazowym lub trójfazowym,
• przekroju przewodu przyłączeniowego,
• rodzaju zastosowanego zabezpieczenia (rodzaj bezpiecznika).
- 33 -
Schemat możliwych połączeń
L1
N
L1L2
N
Uwaga! Napięcie elementów grzejnych 230V
Uwaga! W przypadku każdego z połączeń przewód
ochronny musi być po łą czo ny z zaciskiem .
Typ /
przekrój
przewodu
Bezpiecznik
ochronny
Dla sieci 230V podłączenie jed no fa zo we
z przewodem neutralnym,
1
za ci ski L1 i L2 połączone mostkiem, przewód
1N~
HO5VVFG
3x4 mm
2
min.30 A
neutralny do N, prze wód
ochron ny do
Dla sieci 230/400V
podłączenie dwufazowe
2*
z przewodem neutralnym,
przewód neutralny do N,
2N~
HO5VVFG
4x2.5 mm2
min.16 A
prze wód ochronny do
* W przypadku domowej instalacji 3fazowej 230/400V, pozostały przewód pod-
łączyć do zacisku:L3, który nie jest połączony z wewnętrzną instalacją płyty.
* Zaciski NN są wewnętrznie połączone, nie trzeba ich mostkować
- 34 -
- 35 -
Amica S.A.
ul . Mickiewicza 52
64510 Wronki
tel. 67 25 46 100
fax 67 25 40 320
www.amica.pl
