PB*4VI513FTB4WC
INSTRUKCJA OBSŁUGI
PŁYTY INDUKCYJNEJ
ZE STEROWANIEM SENSOROWYM
Płytę uruchamiać dopiero po przeczytaniu tej instrukcji.
IO-HOB-0071 / 8063021
(04.2017 / v1)
SZANOWNY KLIENCIE,
Płyta Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności.
Po prze czy ta niu instrukcji, obsługa płyty nie będzie problemem.
Płyta, która opuściła fabrykę była dokładnie sprawdzona przed zapakowaniem pod wzglę dem
bezpieczeństwa i funkcjonalności na stanowiskach kontrolnych.
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia.
Przestrzeganie zawartych w niej wskazówek uchroni Państwa przed niewłaściwym użyt ko wa niem.
Instrukcję należy zachować i przechowywać tak, aby mieć ją zawsze pod ręką.
Należy dokładnie przestrzegać instrukcji obsługi w celu uniknięcia nieszczęśliwych
wypadków.
Uwaga!
Urządzenie obsługiwać tylko po przeczytaniu niniejszej instrukcji.
Urządzenie zostało zaprojektowane wyłącznie jako urządzenie do gotowania.Każde
inne jego zastosowanie (np. do ogrzewania pomieszczeń) jest niezgodne z jego
przeznaczeniem i może być niebezpieczne.
Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na
dzia ła nie urządzenia.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej
dyrektyw europejskich:
● dyrektywy niskonapięciowej 2014/35/UE,
● dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,
● dyrektywy ekoprojektowania 2009/125/EC,
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności
udostępniana organom nadzorującym rynek.
Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe -
za dzwoń do Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.
tel. 801 801 800
2
SPIS TREŚCI
Podstawowe informacje.........................................................................................2
Wskazówki dotyczące bezpieczeństwa użytkowania..............................................4
Opis wyrobu............................................................................................................9
Instalacja..................................................................................................................11
Obsługa..................................................................................................................16
Czyszczenie i kon ser wa cja...................................................................................34
Postępowanie w sytuacjach awa ryj nych............................................................36
Dane tech nicz ne....................................................................................................38
Gwarancja, obsługa po sprze daż na.....................................................................38
3
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga.Urządzenie i jego dostępne części stają się
gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną
troską. Dzieci poniżej 8 roku życia powinny trzymać
się z daleka, chyba że są pod stałą opieką.
Niniejszy sprzęt może być używany przez dzieci w
wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem
doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich
bezpieczeństwo. Należy zwracać uwagę na dzieci,
aby nie bawiły się sprzętem. Sprzątanie i czynności
obsługowe nie powinny być robione przez dzieci bez
nadzoru.
Uwaga. Gotowanie bez nadzoru tłuszczu lub oleju
na płycie kuchennej może być niebezpieczne i doprowadzić do pożaru.
NIGDY nie próbuj gasić ognia wodą, ale wyłącz
urządzenie i wtedy przykryj płomień np. pokrywką
lub niepalnym kocem.
Uwaga. Niebezpieczeństwo pożaru: nie gromadź
rzeczy na powierzchni do gotowania.
4
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Uwaga. Jeżeli powierzchnia płyty jest pęknięta,
wyłączyć prąd, aby uniknąć porażenia prądem elektrycznym.
Przedmiotów metalowych, takich jak noże, widelce,
łyżki i pokrywki oraz folii aluminiowej nie zaleca się
kłaść na powierzchni płyty kuchennej, gdyż mogą się
one stać gorące.
Po użyciu wyłącz element grzejny płyty wyłącznikiem
i nie polegaj na wskazaniach detektora naczyń.
Urządzeniem nie należy sterować zewnętrznym
zegarem lub niezależnym układem zdalnego sterowania.
Do czyszczenia płyty nie wolno używać sprzętu do
czyszczenia parą.
Uwaga. Nie używać nieodpowiednich osłon płyty
uniemożliwiających dzieciom dostęp do płyty grzejnej.Stosowanie nieodpowiednich osłon może powodować wypadki.
5
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
● Przed pierw szym użyciem płyty indukcyjnej na le ży prze czy tać in struk cję użyt ko wa nia. W
ten spo sób za pew nia my sobie bez pie czeń stwo oraz unikamy uszko dze nia pły ty.
● Je że li płyta indukcyjna użyt ko wa na jest w bez po śred niej bliskości radia, te le wi zo ra lub
innego urzą dze nia emi tu ją ce go, na le ży spraw dzić, czy za pew nio na jest pra wi dło wość
działania panelu ste ru ją ce go płytą.
● Płytę winien podłączyć upraw nio ny in sta la tor – elektryk.
● Nie wolno instalować płyty w pobliżu urzą dzeń chłodniczych.
● Meble w których zabudowywana jest pły ta, muszą być odporne na temperatury ok 100oC.
Do tyczy to okle in,kra wę dzi,po wierzch ni wykonanych z tworzyw sztucz nych, klejów oraz
lakierów.
● Pły tę należy użytkować tylko po jej za bu do wa niu. W ten sposób za bez pie cza my się przed
do tknię ciem czę ści po zo sta ją cych pod na pię ciem.
● Na pra wy urządzeń elektrycznych mogą prze pro wa dzać tyl ko spe cja li ści. Nie fa cho we
na pra wy po wo du ją po waż ne nie bez pie czeń stwo dla użyt kow ni ka.
● Urzą dze nie zostaje tylko wów czas odłą czo ne od sieci elek trycz nej, gdy zo sta nie wy łą czo ny
bez piecz nik lub wtycz ka zostanie wy cią gnię ta z gniazd ka.
● Wtyczka przewodu przyłączeniowego powinna być dostępna po zainstalowaniu płyty.
● Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem.
● Osoby z wszczepionymi urządzeniami wspomagającymi funkcje życiowe (np.
rozrusznik serca, pompka insulinowa lub aparat słuchowy) muszą upewnić się,
że praca tych urządzeń nie zostanie zakłócona poprzez płytę indukcyjną (obszar
częstotliwości działania płyty indukcyjnej wynosi 20-50 kHz).
● W przypadku zaniku napięcia w sie ci ska so wa ne zostają wszyst kie na sta wy. Po po now
nym po ja wie niu się na pię cia w sie ci wskazana jest ostroż ność. Dopóki pola grzejne są
gorące będzie wyświetlany wskaźnik nagrzania szczątkowego „H” oraz jak przy pierwszym
włączeniu klucz blokady.
● Wbu do wa ny w układ elek tro nicz ny wskaź nik szcząt ko we go na grza nia wska zu je, czy płyta
jest włą czo na względ nie, czy jest jesz cze go rą ca.
● Je że li gniazdo wtykowe jest w po bli żu pola grzejnego, należy uwa żać, aby kabel kuch ni
nie do ty kał na grza nych miejsc.
● Nie używać naczyń z tworzyw sztucz nych i z folii aluminiowej. To pią się one w wy so kich
tem pe ra tu rach i mogą uszko dzić szybę ce ra micz ną.
● Cukier ,kwasek cytrynowy, sól itp. w sta nie sta łym i płyn nym oraz two rzy wo sztucz ne nie
po win ny do stać się na na grza ne pola grzej ne .
● Jeżeli wsku tek nieuwagi cukier lub two rzy wo sztucz ne do sta ną się na gorące pole grzejne,
w żad nym wy pad ku nie wol no wy łą czać pły ty, lecz należy ze skro bać cu kier i two rzy wo
ostrym skro ba kiem. Chro nić ręce przed po pa rze nia mi i skaleczeniem.
● Przy stosowaniu płyty indukcyjnej na le ży używać tylko garnków i ron dli o pła skim dnie,
niepo sia da ją cych kra wę dzi i zadziorów, gdyż w prze ciw nym razie mogą powstać trwałe
za dra pa nia szyby.
6
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
● Po wierzch nia grzejna płyty indukcyjnej od por na jest na szok ter micz ny. Nie jest ona
wrażliwa ani na zimno, ani na go rą co.
● Należy unikać upusz cza nia przed mio tów na szybę. Uderzenia punktowe np. upa dek bu
te lecz ki z przy pra wa mi, mogą do pro wa dzić do pęknięć i od pry sków szyby ceramicznej.
● Jeśli dojdzie do uszkodzenia, ki pią ce po tra wy mogą się dostać do bę dą cych pod na pię
ciem części płyty indukcyjnej.
● Nie wolno używać powierzchni płyty jako deski do krojenia lub stołu roboczego.
● Nie można zabudowywać płyty ponad piecykiem bez wentylatora, ponad zmy war ką,
chłodziarką, zamrażarką lub pralką.
● Jeśli płyta została zabudowana w blacie, przedmioty metalowe znajdujące się w szafce
mogą zostać nagrzane do wysokiej temperatury przez powietrze wypływające z systemu
wentylacji płyty. Z tego względu zaleca się zastosowanie bezpośredniej osłony (patrz
rys.2).
● Należy przestrzegać wska zó wek od no śnie pielęgnacji i czysz cze nia szyby ceramicznej.
W razie nie pra wi dło wo ści w po stę po wa niu z nią, nie od po wia da my z tytułu gwa ran cji.
7
JAK OSZCZĘDZAĆ ENERGIĘ
ROZPAKOWANIE
Kto korzysta z energii w
spo sób od po wie dzial ny,
chroni nie tylko do mo wy
budżet, lecz działa świa
do mie na rzecz śro do wi
ska na tu ral ne go. Dla te go
po móż my, oszczę dzaj my
ener gię elek trycz ną! A czyni się to w na stę
pu ją cy spo sób:
● Stosowanie prawidłowych naczyń do
go to wa nia.
Garnki z płaskim i grubym dnem po zwa la ją
zaoszczędzić do 1/3 energii elek trycz nej.
Na le ży pamiętać o po kryw ce, w prze ciw nym
ra zie zużycie energii elek trycz nej wzrasta
czte ro krot nie!
● Dbanie o czystość pól grzej nych i den
garnków.
Zabrudzenia zakłócają prze ka zy wa nie cie pła
– silnie przypalone za bru dze nia da się czę sto
usunąć już tylko środ ka mi sil nie ob cią ża ją cy
mi śro do wi sko naturalne.
● Unikanie niepotrzebnego „za glą da nia
do garnków”.
● Niewbudowywanie płyty w bez po średniej bli sko ści chło dzia rek/za mra ża rek.
Zużycie energii elektrycznej przez nie nie po
trzeb nie wzrasta.
Urządzenie na czas trans
por tu zostało za bez pie czo
ne przed uszko dze niem. Po
roz pa ko wa niu urzą dze nia
pro si my Pań stwa o usu nię cie
ele men tów opa ko wa nia w
spo sób nieza gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa
ko wa nia są nie szko dli we dla środowiska
na tu ral ne go, w 100% nadają się do odzysku
i oznakowano je od po wied nim symbolem.
Uwaga! Materiały opa ko wa nio we(wo reczki po li ety le no we, kawałki sty ro pia nu itp.)
na le ży w trakcie rozpakowywania trzy mać
z dala od dzieci.
USUWANIE ZUŻYTYCH URZĄ DZEŃ
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską
Ustawą o zużytym sprzęcie elektrycznym i
elektronicznym symbolem przekreślonego
kontenera na odpady.
Takie oznakowanie informuje,
że sprzęt ten, po okresie jego
użytkowania, nie może być
umieszczany łącznie z innymi
odpadami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany
do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia
ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników
niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
8
OPIS WYROBU
Opis płyty PB*4VI513FTB4WC
Pole grzejne indukcyjne
booster (tylne prawe)
Pole grzejne indukcyjne
booster (tylne lewe)
Pole grzejne indukcyjne
booster (przednie lewe)
Pole grzejne indukcyjne
booster (przednie prawe)
9
OPIS WYROBU
Panel sterowania
1
1. Sensor włącz/ wyłącz płyty
2. Sensor zmiany mocy grzejnej
3. Sensor wielofunkcyjny
2
3
10
INSTALACJA
560
min
min
Przygotowanie blatu mebla do zabudowy płyty
l Grubość blatu mebla powinna wynosić od 28 do 40 mm, głębokość blatu min. 600 mm.
Blat powinien być płaski i dobrze wypoziomowany. Należy uszczelnić i zabezpieczyć blat
od strony ściany przed zalaniem i wilgocią.
l Odległość pomiędzy krawędzią otworu a krawędzią blatu z przodu powinna wynosić min.
60 mm, a z tyłu min. 50 mm.
lOdległość pomiędzy krawędzią otworu a ścianką boczną meblową powinna wynosić
minimum 55 mm.
l Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od por ne na
tem pe ra tu rę 100°C. Nie spełnienie tego wa run ku może spo wo do wać zde for mo wa nie
po wierzch ni lub od kle je nie okła dzi ny.
l Krawędzie otworu powinny zostać zabezpieczone materiałem odpornym na wchłanianie
wilgoci.
l Otwór w blacie wykonać zgodnie z wymiarami podanymi na rys.1.
l Pod spodem płyty należy zostawić przynajmniej 25 mm wolnej przestrzeni aby umożliwić
właściwy obieg powietrza i aby uniknąć przegrzania powierzchni wokół płyty.
1
50
490
60
11
INSTALACJA
500x10mm
25mm
Rys. 2
5 10mm÷
30mm
Zabudowa w blacie szafki nośnej.
5 10mm÷
Zabudowa w blacie roboczym
ponad piekarnikiem z wentylacją.
500x20mm
Zabronione jest mocowanie płyty ponad piekarnikiem pozbawionym wentylacji
12
INSTALACJA
321
Instalowanie płyty PB*4VI513FTB4WC
● dokonać połączenia płyty prze wo dem elek trycz nym wg zał. schematu połączeń
● oczyścić blat z kurzu, włożyć pły tę w otwór i moc no docisnąć do blatu (Rys.3).
Rys. 3
1 blat
2 uszczelka płyty
3 płyta ceramiczna
13
INSTALACJA
Przyłączenie płyty do instalacji elektrycznej
Uwaga!
Przyłączenia do in sta la cji może do ko nać tyl ko wy kwa li ko wa ny in sta la tor po sia da
ją cy sto sow ne upraw nie nia. Za bra nia się sa mo wol ne go do ko ny wa nia prze ró bek lub
zmian w in sta la cji elek trycz nej.
Wskazówki dla instalatora
Płyta wyposażona jest w listwę przyłączeniową, umożliwiającą wybór właściwych połączeń
dla konkretnego rodzaju zasilania w energię elektryczną.
Listwa przyłączeniowa umożliwia następujące połączenia:
jednofazowe 230 V ~
dwufazowe 400 V 2N~
Podłączenie płyty do odpowiedniego zasilania jest możliwe poprzez odpowiednie
zmostkowanie zacisków na listwie przyłączeniowej wg zamieszczonego schematu połączeń.
Schemat połączeń jest zamieszczony również na spodniej części osłony dolnej. Dostęp do
listwy przyłączeniowej jest możliwy po otwarciu pokrywki skrzynki zaciskowej. Należy pamiętać
o właściwym doborze przewodu przyłączeniowego, uwzględniając rodzaj podłączenia i moc
znamionową płyty.
Uwaga!
Należy pamiętać o konieczności podłączenia obwodu ochronnego do zacisku
listwy przyłączeniowej, oznaczonego znakiem . Instalacja elektryczna, zasilająca
płytę, powinna być zabezpieczona odpowiednio dobranym zabezpieczeniem, a
dodatkowo do zabezpieczenia linii zasilającej może posiadać odpowiedni wyłącznik,
umożliwiający odcięcie dopływu prądu w sytuacji awaryjnej.
Przed do ko na niem przyłączenia płyty do in sta la cji elek trycz nej, należy zapoznać się z in for
ma cja mi znaj du ją cy mi się na ta blicz ce zna mio no wej i schemacie pod łą cze nia.
Inny sposób podłączenia płyty, niż po ka za no na sche ma cie, może spo wo do wać jej uszkodze nie.
UWAGA! Instalator jest zobowiązany wydać użyt kow ni ko wi „świa dec two podłączenia wyrobu
do in sta la cji elek trycz nej” (znajduje się w karcie gwarancyjnej). Po zakończonej instalacji
instalator powinien umieścić także informację o sposobie wykonanego podłączenia:
jednofazowym, dwufazowym lub trójfazowym,
przekroju przewodu przyłączeniowego,
rodzaju zastosowanego zabezpieczenia (rodzaj bezpiecznika).
14
INSTALACJA
PE
N
L1
PE
L2
N
L1
SCHEMAT MOŻLIWYCH POŁĄCZEŃ
Uwaga! Napięcie elementów grzejnych 230V
Uwaga! W przypadku każdego z
połączeń przewód ochronny musi
być po łą czo ny z zaciskiem
Zalecany
ro dzaj
prze wo du
przy łą cze
PENN
45
321
L2 L1
nio we go
1 Dla sieci 230 V podłączenie
jed no fa zo we z przewodem neutralnym, most ki łą czą za ci ski 12
1N~ OWY
5
4
3
2
1
3X 4 mm
oraz 45, przewód neutralny do 4,
prze wód ochron ny do
2 Dla sieci 400/230 V podłączenie
dwufazowe z przewodem neutralnym, most ek łą czy za ci ski 45,
2N~ OWY
5
4
3
2
1
4X2,5mm
przewód neutralny do 4, prze wód
ochronny do
L1=R, L2=S, N=zacisk przewodu neutralnego, =zacisk przewodu ochronnego
2
2
15
OBSŁUGA
Przed pierwszym włączeniem płyty
● najpierw należy dokładnie oczyścić pły tę indukcyjną, płytę indukcyjną na le ży traktować
jak po wierzch nie szklane,
● przy pierw szym użyciu może na stą pić przej ścio we wydzielanie zapachów, dlatego należy
włączyć wen ty la cję w po miesz cze niu lub otworzyć okno,
● wykonać czynności ob słu go we z za cho wa niem wskazówek bezpieczeństwa.
Zasady działania pola indukcyjnego
Generator elektryczny zasila cewkę umieszczoną wewnątrz
urządzenia.
Cewka ta wytwarza pole magnetyczne, które jest przekazywane do naczynia.
Pole magnetyczne powoduje, że naczynie się nagrzewa
System ten przewiduje używanie naczyń, których dna podatne są na działanie pola magnetycznego.
Ogólnie technologia indukcyjna cechuje się dwiema zaletami:
● ciepło emitowane jest wyłącznie przy pomocy naczynia, wykorzystanie ciepła jest możliwie
maksymalne,
● nie występuje zjawisko bezwładności cieplnej, gdyż gotowanie rozpoczyna się automatycz-
nie z chwilą umieszczenia naczynia na płycie i kończy się w momencie zdjęcia go z płyty.
W trakcie normalnego użytkowania płyty indukcyjnej mogą wystąpić różnego rodzaju dźwięki,
które nie mają żadnego wpływu na poprawną pracę płyty.
● Gwizd o niskiej częstotliwości. Dźwięk powstaje, gdy naczynie jest puste, znika po wlaniu
wody lub włożeniu potrawy.
● Gwizd o wysokiej częstotliwości. Dźwięk powstaje w naczyniach, które zostały wykonane z
wielu warstw różnych materiałów i włączeniu maksymalnej mocy grzania. Dźwięk ten nasila
się również, gdy jednocześnie używamy dwóch lub więcej pól grzejnych na maksymalnej
mocy. Dźwięk znika lub jest mniej intensywny po zmniejszeniu mocy.
● Odgłos skrzypienia. Dźwięk powstaje w naczyniach, które zostały wykonane z wielu
warstw różnych materiałów. Intensywność dźwięku zależy od sposobu gotowania.
● Odgłos brzęczenia. Dźwięk powstaje w czasie pracy wentylatora chłodzącego układy
elektroniczne.
Dźwięki, które mogą być słyszalne podczas prawidłowej eksploatacji wynikają z pracy wentylatora chłodzącego, wymiarów naczynia oraz materiału, z którego zostało wykonane, sposobu
gotowania potraw i włączonej mocy grzejnej.
Dźwięki te są normalnym zjawiskiem i nie oznaczają usterki płyty indukcyjnej.
16
OBSŁUGA
Urządzenie zabezpieczające:
Jeśli płyta została zainstalowana poprawnie i wykorzystywana jest prawidłowo, rzadko są
potrzebne urządzenia zabezpieczające.
Wentylator: służy on do ochrony i schładzania elementów sterujących oraz zasilających. Może
on pracować przy dwóch różnych prędkościach, działa w sposób automatyczny. Wentylator
pracuje wtedy, gdy pola grzejne są włączone i działa przy wyłączonej płycie do momentu
dostatecznego wychłodzenia systemu elektronicznego.
Tranzystor: Temperatura elementów elektronicznych jest nieprzerwanie mierzona za pomocą sondy. Jeśli ciepło wzrasta w sposób niebezpieczny, układ ten automatycznie zmniejsza
moc pola grzejnego lub odłączy pola grzejne znajdujące się najbliżej nagrzanych elementów
elektronicznych.
Detekcja: detektor obecności garnka umożliwia pracę płyty, a tym samym ogrzewanie. Małe
przedmioty umieszczone na obszarze grzewczym (np. łyżeczka, nóż, pierścionek) nie zostaną
potraktowane jako garnki i płyta nie włączy się.
Detektor obecności garnka w polu indukcyjnym
Detektor obecności garnka zainstalowany jest w płytach zawierających pola in duk cyj ne.
Podczas pracy płyty detektor obecności garnka automatycznie rozpoczyna lub za trzy mu je
wydzielanie ciepła w polu gotowania w chwili umieszczenia garnka na płycie lub zdjęcia go
z płyty. Zapewnia to więc oszczędność energii.
● Jeśli pole gotowania używane jest w połączeniu z odpowiednim garnkiem, na wy świe tla czu
podawany jest poziom ciepła.
● Indukcja wymaga używania garnków dopasowanych, wyposażonych w dna z ma te ria łu
magnetycznego (Tabela str.18).
Jeśli w polu gotowania nie umieszczono garnka lub umieszczono na niej garnek nie
od po wied ni, na wyświetlaczu pojawia się symbol . Pole nie włącza się.
Jeżeli w ciągu 10 minut nie zostanie wykryty garnek, operacja włączenia płyty zostaje
skasowana.
Aby wyłączyć pole gotowania, należy wyłączyć je za pomocą sterownika sen so ro we
go, a nie je dy nie poprzez zdjęcie garn ka.
Detektor garnka nie pracuje jak sensor włącz/ wyłącz płyty.
Indukcyjna płyta grzejna wy po sa żo na jest w sensory ob słu gi wa ne przez do tknię cie pal cem
ozna ko wa nych po wierzch ni. Każde przesterowanie sensora po twier dza ne jest sygnałem akustycznym.
Należy zwra cać uwagę, aby przy włą cza niu i wy łą cza niu oraz przy na sta wia niu stopnia mocy
grzania za wsze na ci skać tyl ko jeden sen sor. W przy pad ku rów no cze sne go na ci śnię cia
więk szej ilości sensorów (z wy jąt kiem ze ga ra i klucza), sys tem igno ru je wpro wa dzo ne
sy gna ły ste ru ją ce, a przy dłu go trwa łym na ci ska niu wy zwa la sy gnał usterki.
Po zakończeniu użytkowania wyłącz pole grzejne regulatorem i nie polegaj na wskaza niach detektora naczyń.
17
OBSŁUGA
Odpowiednia jakość garnków jest pod sta wo wym warunkiem uzyskania dobrej wydajności pracy płyty.
Dobór naczyń do gotowania w polu indukcyjnym
Charakterystyka naczyń.
● Zawsze należy korzystać z garn ków wysokiej jakości, o idealnie płaskim dnie: ko rzy sta nie
z garnków tego rodzaju zapobiega powstawaniu punktów o zbyt wysokiej tem pe ra tu rze,
w których żywność mogłaby podczas gotowania przywierać.Garnki i patelnie o grubych
metalowych ściankach zapewniają doskonały rozkład ciepła.
● Należy zwracać uwagę na to, aby dna garnków były suche: podczas napełniania garnka
lub podczas używania garnka wyjętego z lodówki należy przed umiesz cze niem go na
płycie sprawdzić, czy powierzchnia dna jest zupełnie sucha. Pozwoli to uniknąć za bru
dze nia powierzchni płyty.
● Pokrywka na garnku zapobiega ucieczce ciepła i w ten sposób skraca czas na grze wa nia
i zmniejsza zużycie energii elektrycznej.
● Aby stwierdzić, czy naczynia są odpowiednie, należy sprawdzić, czy podstawa naczynia
przyciąga magnes.
● Dla zapewnienia optymalnego kontrolowania temperatury przez moduł indukcyjny,
dno naczynia musi być płaskie.
● Wklęsłe dno garnka lub głęboko wytłoczone logo producenta mają negatywny
wpływ na kontrolowanie temperatury przez moduł indukcyjny i mogą powodować
przegrzanie naczyń.
● Nie należy używać uszkodzonych naczyń np. ze zdeformowanym na skutek nadmiernej temperatury dnem.
● Stosując duże naczynia z dnem ferromagnetycznym, którego średnica jest mniejsza od całkowitej średnicy naczynia,
nagrzewa się wyłącznie część ferromagnetyczna naczynia.
Powoduje to sytuację, w której nie jest możliwe równomierne
rozprowadzenie ciepła w naczyniu. Obszar ferromagnetyczny
zostaje zmniejszony w podstawie naczynia, z powodu umieszczonych w niej elementów aluminiowych, dlatego dostarczona
ilość ciepła może być mniejsza. Może się zdarzyć, że wystąpią
problemy z wykryciem naczynia lub nie zostanie ono wcale
wykryte. Średnica części ferromagnetycznej naczynia powinna
być dostosowana do wielkości strefy grzejnej, w celu uzyskania optymalnych wyników
gotowania. W przypadku, gdy naczynie nie zostało wykryte w stree grzejnej, zaleca się
wypróbowanie go w stree grzejnej o odpowiednio mniejszej średnicy.
18
OBSŁUGA
Do gotowania indukcyjnego należy używać wyłącznie naczyń ferromagnetycznych, z materiałów takich jak:
● stal emaliowana
● żeliwo
● specjalne naczynia ze stali nierdzewnej do gotowania indukcyjnego.
Oznakowanie na
naczyniach kuchennych
Sprawdź, czy na etykiecie znajduje się
znak informujący, że garnek nadaje się
do płyt indukcyjnych
Używaj garnków magnetycznych (z emaliowanej blachy, ferrytowej stali nierdzewnej, z żeliwa), sprawdź,
przy kła da jąc magnes do dna garnka (musi przylgnąć)
Stal nierdzewna Nie wykrywa obecności garnka
Za wyjątkiem garnków z ferromagnetycznej stali
Aluminium Nie wykrywa obecności garnka
Żeliwo Wysoka sprawność
Uwaga: garnki mogą porysować płytę
Stal emaliowana Wysoka sprawność
Zaleca się naczynia o płaskim, grubym i gładkim dnie
Szkło Nie wykrywa obecności garnka
Porcelana Nie wykrywa obecności garnka
Naczynia z dnem
Nie wykrywa obecności garnka
miedzianym
Wymiary naczyń.
● Energia przekazywana jest najlepiej, kiedy wymiar garnka odpowiada wymiarowi pola grzejnego.
Najmniejsze i największe możliwe średnice wskazane są w poniższej tabeli i zależą od jakości
naczynia.
● Przy zastosowaniu garnków mniejszych niż średnice minimalne, pole grzejne in-
dukcyjne może nie działać.
Pole grzejne indukcyjne Średnica dna garnka do gotowania indukcyjnego
Średnica (mm) Minimum (mm) Maksimum (mm)
220x184 90 220
19
OBSŁUGA

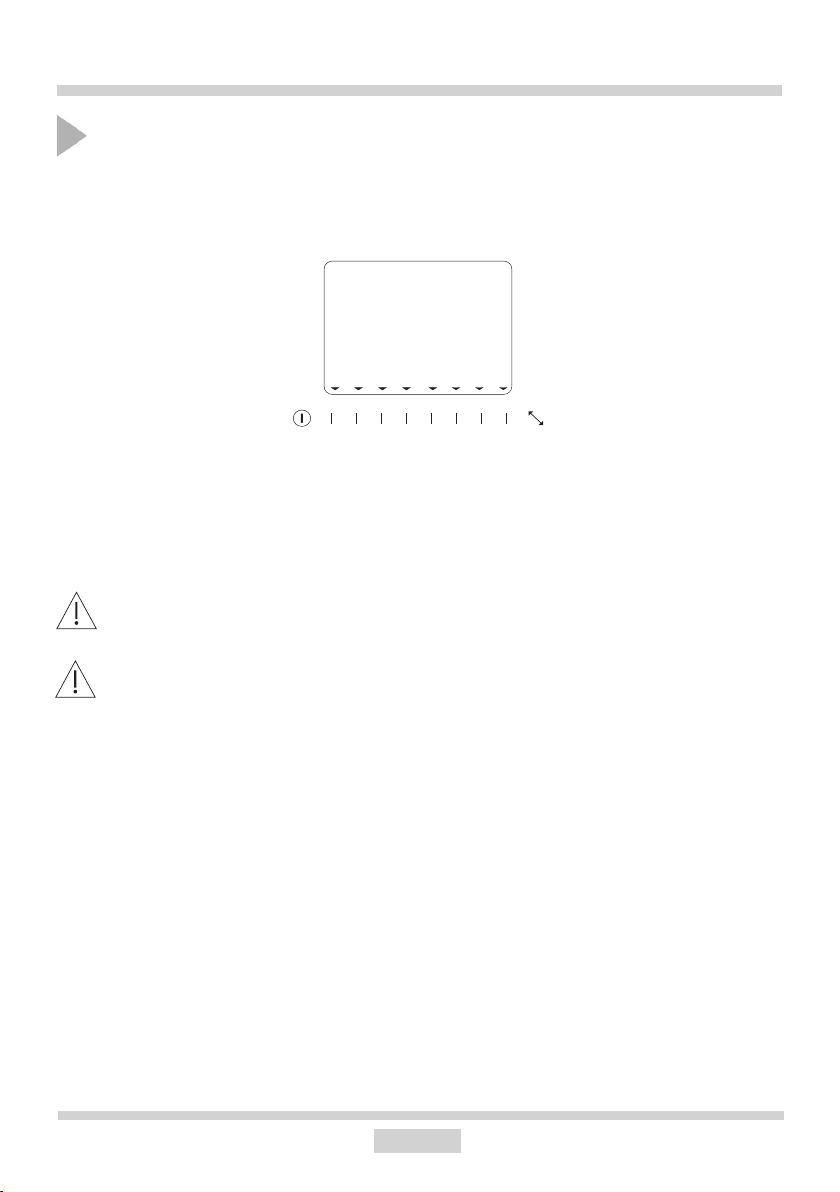

Panel sterowania
Wszystkie funkcje uruchamia się za pomocą sensora włącz/ wyłącz (1), sensora zmiany
mocy grzejnej (2) i sensora wielofunkcyjnego (3). Informacje są widoczne na wyświetlaczu,
a wyboru funkcji dokonujemy za pomocą sensora zmiany mocy (2) pod trójkatami ▼.
● Po podłączeniu płyty do sieci elektrycznej, na chwilę zapali się wyświetlacz. Płyta grzejna
jest gotowa do eksploatacji.
● Płyta grzejna wyposażona jest w elektroniczne sensory, które włączamy przyciskając
palcem przez minimum 1 sekundę.
Nie należy ustawiać żadnych przed mio tów na po wierzch niach sen so rów (może zo stać
wy zwo lo ne roz po zna nie uster ki), po wierzch nie te na le ży utrzy my wać sta le w czystości.
Woda rozlana na szklanej powierzchni płyty nie zawsze oznacza naciśnięcie
sensora i może nie zostać rozpoznana. (Po wytarciu szkła przykrywającego
sensory, wszystkie sensory są natychmiast gotowe do pracy).
20
OBSŁUGA
Włączenie i wyłączenie płyty grzejnej
Płytę włączamy dotykając sensor włącz/ wyłącz (1). Na wyświetlaczu na 2 sekundy pojawia
się logo klienta, a następnie ostrzeżenie „Nie stawiaj gorących garnków na wyświetlaczu” .
Jeżeli w ciągu 20 sekund nie zo sta nie prze ste ro wa ny żaden sen sor, wówczas płyta
grzej na wyłącza się.
Tryb gotowania jest teraz aktywny. Wyświetlacz pokazuje wszystkie pola grzejne. Wyświetlacz pozostaje aktywny przez 20 sekund. Jeśli w tym czasie nie nastąpi żadna czynność
(wybór pola grzejnego lub uruchomienie zegara), płyta grzejna przechodzi w tryb czuwania
zasygnalizowany krótkim sygnałem dźwiękowym.
Ręczne wyłączenie płyty grzejnej odbywa się poprzez naciśnięcie i przytrzymanie sensora
włącz/ wyłącz (1). Po naciśnięciu sensora włącz/ wyłącz (1), wyświetlacz wygasza się i płyta
pozostaje w trybie czuwania. Płytę można również wyłączyć przez krótkie naciśnięcie sensora
włącz/ wyłącz (1), po czym pojawia menu z następującymi opcjami:
1. Pauza
2. Wyłącz
3. Blokada sensorów na 20 sekund
Po zatwierdzeniu funkcji „Wył.” na sensorze, płyta przechodzi w tryb czuwania.
21
OBSŁUGA
Włączenie i wyłączenie pola grzejnego.
Jeśli płyta grzejna jest już włączona, pole grzejne wybiera się za pomocą sensora zmiany
mocy grzejnej (2). Wszystkie pola grzejne są połączone z sensorem zmiany mocy grzejnej
(2). Połączenie pola grzejnego z sensorem zmiany mocy grzejnej (2) wskazują również prze-
rywane linie. Po wybraniu pola grzejnego (pod trójkatami ▼rys.), moc grzania reguluje się
przez dotknięcie sensora zmiany mocy grzejnej (2). Moc grzania zmniejsza się lub zwiększa
„przesuwając” palcem po sensorze zmiany mocy grzejnej (2) od 0 do P. Moc grzania jest
widoczna na wyświetlaczu w zależności od pozycji palca na sensorze zmiany mocy grzejnej
(2). Jeśli moc grzania jest ustawiona na 0, pole grzejne jest wyłączone.
Wyłączenie wszystkich pól grzejnych.
Wszystkie pola grzejne można wyłączyć w dowolnym momencie, wystarczy nacisnąć i
przytrzymać sensor włącz/ wyłącz (1). Wyłączenie jest możliwe, nawet gdy włączona jest
blokada płyty.
Rozpoznawanie obecności garnka
Rozpoznawanie obecności garnka na polu grzejnym (funkcja identykacji garnka) uruchamia
się automatycznie poprzez wybór pola grzejnego (poziom mocy jest ustawiony). Jeśli układ
nie wykryje obecności garnka, na wyświetlaczu wybranego pola grzejnego na przemian
miga symbol „garnek” i poziom mocy grzania. Nawet jeśli płyta nie wykryje obecności garnka, poziom mocy grzania można zmienić. Dezaktywacja funkcji wykrywania garnka na polu
grzejnym nie jest możliwa.
22
OBSŁUGA
Menu
Aby wejść do menu należy wybrać sensor wielofunkcyjny (3).
Opis menu:
blokada
minutnik
wybór języków
jasnośc ekranu
dźwięk (głośność)
23
OBSŁUGA
Funkcja Booster “P”
Funkcja Booster polega na zwiększeniu mocy pola Ø 220x184 z 2100W na 3700W,
Bridge 4200W na 5500W.
Aby załączyć funkcję Booster należy na sensorze zmiany mocy grzejnej (2) wybrać pozycję
mocy „P”.
Czas działania funkcji Booster jest ograniczony przez panel sensorowy do 10
minut. Po automatycznym wyłączeniu funkcji Booster, pole grzejne grzeje dalej
z mocą nominalną.
Funkcja Booster może być ponownie włączona, pod warunkiem, że czujniki temperatury w układach elektronicznych i cewki mają taką możliwość.
Jeżeli garnek zostanie zdjęty z pola grzejnego w czasie działania funkcji Booster,
funkcja jest nadal aktywna i odliczanie czasu jest kontynuowane.
W przypadku przekroczenia temperatury (układu elektronicznego lub cewki) pola
grzejnego podczas działania funkcji Booster, funkcja Booster jest automatycznie
wyłączana. Pole grzejne powraca do mocy nominalnej.
Sterowanie funkcją Booster
Wszystkie pola grzejne są wyposażone w funkcję Booster.
Dwa pola grzejne w poziomie tworzą parę.
Funkcję Booster można załączyć w danym momencie tylko dla jednego pola grzejnego w parze.
Jeżeli przy włączeniu funkcji Booster moc całkowita jest zbyt duża, moc grzejna
drugiego pola w parze zostanie automatycznie zredukowana.
Wartość zredukowanej mocy grzejnej zależy od wielkości stosowanych garnków.
Wyłączenie funkcji Booster następuje automatycznie po upływie 10 minut lub po wybraniu
na sensorze zmiany mocy grzejnej (2) poziomu mocy innego niż „P”.
24
OBSŁUGA
Funkcja blokady
Po włączeniu płyty grzejnej, można włączyć blokadę. Po włączeniu blokady, urządzenie znajduje się stale w trybie blokady, oznacza to, że również w trybie czuwania blokada pozostaje
aktywna.
Włączenie blokady
Funkcję blokady można wybrać z menu za pomocą sensora wielofunkcyjnego (3). Opcja
blokady pojawia się jak pokazano na rys. Włączenie blokady należy potwierdzić przez naciśnięcie "wł." Teraz tryb blokady jest aktywny.
Wyłączenie blokady
Aby odblokować funkcję blokady, należy nacisnąć sensor wielofunkcyjny (3) i wejść w menu.
Następnie wybrać z menu funkcję blokady. Użytkownik może wybrać, czy blokada ma pozostać aktywna, lub odblokować panel sterowania przez naciśnięcie „wył.”.
Tymczasowe odblokowanie
Gdy blokada jest aktywna, panel sterowania należy odblokowywać za każdym razem po
włączeniu płyty grzejnej. Po włączeniu płyty pojawia się ekran odblokowania panelu. Teraz
płytę grzejną można odblokować przesuwając palcem po sensorze zmiany mocy grzejnej
(2) rys.
25
OBSŁUGA

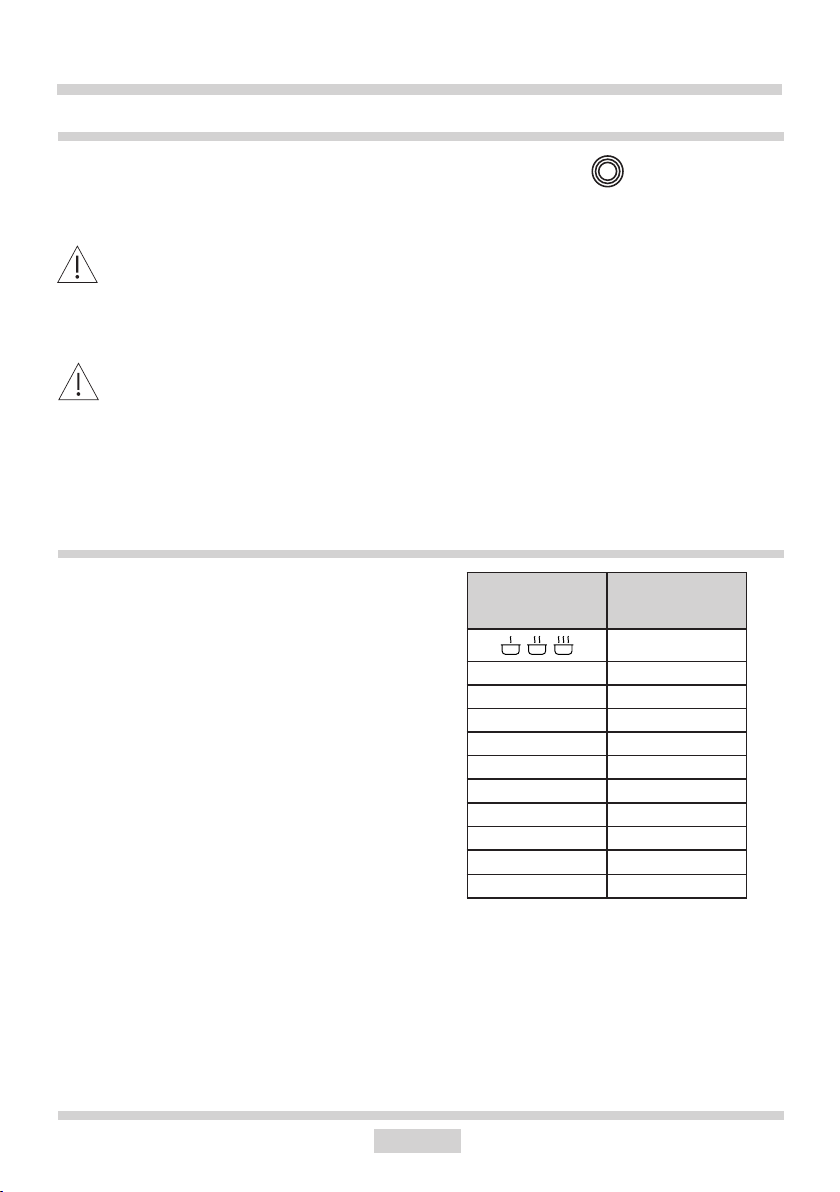

Wskaźnik nagrzania szcząt ko we go
W chwili wyłączenia go rą ce go pola grzejnego wskazywane jest „ ” jako sygnał „pole
grzej ne jest gorące!”. W zależności od nagrzania się pola grzejnego, mogą palić się 1, 2 lub
3 pierścienie. Ostatni pierścień gaśnie, gdy temperatura będzie niższa niż 60ºC.
W tym czasie nie wolno do ty kać pola grzejnego ze względu na moż li wość poparzenia się ani sta wiać na nim wraż li wych na cie pło przed mio tów !
Gdy wskaźnik ten zgaśnie, moż na do tknąć pole grzejne, mając świa do mość, że nie wy sty gło
ono jeszcze do wartości tem pe ra tu ry otoczenia.
Przy braku napięcia wskaź nik na grza nia szcząt ko we go nie świeci się.
Ograniczenie czasu pracy
W celu zwiększenia niezawodności pra cy
płyta indukcyjna wyposażona jest w ogra nicz
nik cza su pracy dla każ de go z pól grzej nych.
Mak sy mal ny czas pracy usta la się sto sow nie
do ostatnio wy bra ne go stopnia mocy grzej nej.
Jeżeli nie zmieniamy stopnia mocy grzej nej
przez dłuższy czas (patrz ta be la), wów czas
przynależne pole grzej ne zo sta je au to ma tycz
nie wyłączone i uak tyw nio ny zo sta je wskaź nik
na grza nia szcząt ko we go. Możemy jed nak w
każ dej chwi li włączać i ob słu gi wać po szcze
gól ne pola grzejne zgod nie z instrukcją użyt
ko wa nia.
26
Stopień
mocy grzej nej
1 6
2 6
3 5
4 5
5 4
6 1,5
7 1,5
8 1,5
9 1,5
P 0,16
Maksymalny
czas pracy
w go dzi nach
2
OBSŁUGA
Funkcja automatycznego dogrzewania
Uruchamianie funkcji automatycznego dogrzewania:
• Włączyć płytę grzejną sensorem włącz/ wyłącz (1) i wybrać pole grzejne sensorem zmiany
mocy grzejnej (2).
• Automatyczne dogrzewanie uruchamia się trzymając palec na wybranym poziomie mocy
grzania (pomiędzy poziomem 1 i 8) przez 2,5 sekundy.
• Wyświetlacz wybranego pola grzejnego pokazuje symbol „ “ obok poziomu mocy
grzania, wskazując uruchomioną funkcję automatycznego dogrzewania pola grzejnego.
Po upływie czasu automatycznego dogrzewania pola, na wyświetlaczu pojawia się normalny
poziom mocy grzania.
Aby wyłączyć funkcję automatycznego dogrzewania, należy ustawić dla pola grzejnego
poziom mocy grzania na „0”.
Jeśli po włączeniu funkcji automatyki szybkiego dogrzewania, sensor
wyboru stopnia mocy ustawiony zostanie na pozycji „0” nie zostanie dokonany wybór stopnia mocy, funkcja
automatyki szybkiego dogrzewania
wyłączy się.
Jeśli naczynie zostanie zdjęte z pola
grzejnego i postawione ponownie
przed upływem czasu trwania automatyki dogrzewania, dogrzewanie z
dodatkową mocą będzie przeprowadzone do końca.
Stopień
mocy grzej nej
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2
Czas trwania
automatycznego
dogrzewania
dodatkową mocą
(w minutach)
-
27
OBSŁUGA
Funkcja minutnika
Jeśli panel sterowania jest włączony i wszystkie pola grzejne są ustawione na „0”, minutnik
można uruchomić naciskając sensor minutnika na sensorze zmiany mocy grzejnej (2).
Pojawia się menu zegara. Użytkownik może ustawić minutnik w formacie mm:ss. Ewentualnie zegar można wyzerować naciskając sensor „0” po prawej stronie. Z menu wychodzi się
przez naciśnięcie sensora „wł.” i zegar zaczyna odliczać czas. Po upływie ustawionego czasu następuje sygnał dźwiękowy i na wyświetlaczu miga „00:00”. Sygnał dźwiękowy wyłącza
się po 2 min. lub po naciśnięciu dowolnego sensora.
Minutnik można wyłączyć wchodząc w menu minutnika, a następnie naciskając przycisk „wył.”.
Regulacja czasu włączonego minutnika
Ustawienia włączonego minutnika można zmienić. Można to zrobić przez ponowne wejście
w menu minutnika i zmienić ustawienie czasu odliczania. Po zmianie ustawienia z menu
należy wyjść naciskając sensor wielofunkcyjny (3).
28
OBSŁUGA
Funkcja zegara
Aby uruchomić zegar dla pola grzejnego, płytę należy włączyć i wybrać moc pola grzejnego.
Po wybraniu pola grzejnego, w czasie wyświetlania poziomu mocy grzania, należy wcisnąć
sensor wielofunkcyjny (3), a następnie wybrać zegar. Pojawia się menu zegara, gdzie wartość czasu można ustawić następująco: h:mm:ss, zegar uruchamia się po potwierdzeniu
ustawień za pomocą sensora „wł.”. Ewentualnie zegar można wyzerować naciskając sensor
„0” po prawej stronie.
Pozostały czas jest widoczny poniżej wybranego pola grzejnego. Ustawienia włączonego
zegara można zmienić lub go wyłączyć, wybierając pole grzejne i ponowne wejście w menu
zegara. Po upływie ustawionego czasu następuje sygnał dźwiękowy i na wyświetlaczu miga
"00:00:00". Sygnał dźwiękowy wyłącza się po 2 min. lub po naciśnięciu dowolnego sensora.
29
OBSŁUGA
Funkcja podgrzewania
Funkcja podgrzewania potrawy utrzymuje ciepło gotowej żywności na polu grzejnym. Wybrane pole grzejne jest włączone na niską moc grzania. Dzięki tej funkcji będziemy mieli ciepłą
gotową do spożycia potrawę, która nie zmienia swojego smaku i nie przywiera do dna garnka.
Funkcję tą można wykorzystać do roztopienia masła, czekolady itp.
Warunkiem prawidłowego wykorzystania funkcji jest zastosowanie odpowiedniego garnka z
płaskim dnem, aby temperatura garnka była dokładnie mierzona przez czujnik umieszczony w polu grzejnym. Funkcję podgrzewania potrawy możemy włączyć na każdym polu. Ze
względów mikrobiologicznych nie zaleca się zbyt długiego utrzymywania potrawy w ciepłe,
dlatego też przy tej funkcji panel sensorowy wyłącza się po 2 godzinach.
Na polu grzejnym możemy ustawić 3 poziomy temperatury grzania 40°C, 70°C i 90°C.
Aby włączyć funkcję podgrzewania należy wybrać pole grzejne ( muszą się świecić poziomy
grzania, a następnie nacisnąć sensor wielofunkcyjny (3). Pojawia sie menu.
Po naciśnięciu symbolu „ ” pojawiają się funkcje podtrzymywania ciepła. Teraz można
wybrać jeden z trzech poziomów podtrzymywania ciepła.
Po ustawieniu funkcji dla wybranego pola grzejnego, na wyświetlaczu, zamiast poziomu
mocy grzania, pojawia się symbol podtrzymywania ciepła.
Aby wyłączyć funkcję podtrzymywania ciepła, należy wybrać pole grzejne i ustawić poziom
mocy grzania.
30
OBSŁUGA
Funkcja Pauza
Funkcję pauza można uruchomić, gdy przynajmniej jedno pole grzejne jest włączone. Aby
włączyć funkcję pauza, należy krótko nacisnąć sensora włącz/ wyłącz (1), pojawia się menu,
pauzę włącza się naciskając wskazane miejsce na panelu sterującym.
Gdy funkcja pauzy jest aktywna, żadne z pól grzejnych nie jest zasilane. Wszystkie ustawienia są zachowane przez cały czas trwania pauzy. Po zakończeniu pauzy, ustawienia dla
pól grzejnych są zerowane (maksymalny czas ustawienia pauzy 10 min). Zegary (również
minutnik) ustawione przed włączeniem pauzy są zatrzymane podczas pauzy, ale kontynuują
odliczanie czasu. Po włączeniu trybu pauzy, funkcje booster lub automatycznego nagrzewania są wyłączane.
Tryb pauzy można włączyć na maksymalnie 10 minut, jeśli tryb pauzy nie zostanie wyłączony w ciągu 10 minut, wyłącza się automatycznie. Przez cały czas trwania pauzy można użyć
sensora włącz/ wyłącz (1), aby wyłączyć panel sterowania. W tym przypadku pauza również
zostaje wyłączona.
Aby wyłączyć pauzę należy nacisnąć wskazane miejsce (dalej) na sensorze zmiany mocy
grzejnej (2). Spowoduje to przywrócenie zachowanych ustawień sprzed pauzy.
31
OBSŁUGA
Funkcja Bridge
Dzięki funkcji Bridge możesz kontrolować 2 pola grzejne płyty jako jedną strefę grzania.
Funkcja Bridge jest bardzo wygodna, szczególnie gdy używasz do gotowania garnków typu
brytfanny.
Płyta posiada funkcję Bridge dla pól lewych i prawych.
Aby włączyć funkcję Bridge należy:
• ustawić poziom mocy grzania na zero.
• wybrać główne pole grzejne (przednie prawe lub przednie lewe) i przytrzymać sensor
zmiany mocy grzejnej (2) pola grzejnego pod trójkątem ▼.
• po 2 sekundach słychać krótki sygnał dźwiękowy i pojawia się symbol duże nawiasy.
Od tej pory sterujesz dwoma polami grzejnymi za pomocą jednego sensora.
Aby wyłączyć funkcję Bridge należy przytrzymać sensor zmiany mocy grzejnej (2) pola
grzejnego pod trójkątem ▼ w analogiczny sposób do uruchomienia tej funkcji. Ewentualnie
wyłączyć płytę grzejną.
32
OBSŁUGA
Funkcja zapamiętania ustawień
Jeśli płyta grzejna przypadkowo została wyłączona za pomocą sensora włącz/ wyłącz (1),
wszystkie ustawienia można przywrócić za pomocą funkcji zapamiętania ustawień. Po wyłączeniu panelu sterującego za pomocą sensora włącz/ wyłącz (1), użytkownik ma 6 sekund,
aby ponownie włączyć płytę, a ustawienia zostaną przywrócone. Funkcji zapamietania można użyć, jeśli co najmniej jedno pole grzejne było aktywne (poziom mocy > 0).
Blokada sensorów na 20 sekund
Aby włączyć funkcję blokady należy krótko nacisnąć sensor włącz/ wyłącz (1). Pojawia się
menu, w którym można włączyć blokadę przez naciśnięcie symbolu „ ” na senorze zmiany mocy grzejnej (2).
Podczas gdy blokada jest aktywna, na wyświetlaczu pojawia się komunikat „Limit czasu
aktywny” i pozostały czas.
Ogólne ustawienia płyty grzewczej
Użytkownik ma możliwość zmiany ogólnych ustawień płyty grzejnej. Ustawienia te są zachowane nawet po wyłączeniu płyty. Użytkownik może zmienić następujące ustawienia:
• Wybór języka
• Jasność wyświetlacza
• Głośność
Wybór języka
Aby zmienić ustawienia języka należy nacisnąć sensor wielofunkcyjny (3) i wybrać symbol
„globusa” . Teraz pojawia się menu języka. Aktualnie wybrany język jest podświetlony.
Aby zmienić język należy nacisnąć wskazane miejsce na senorze zmiany mocy grzejnej (2).
Wyjście z menu następuje automatycznie.
Jasność wyświetlacza
Aby zmienić ustawienia jasności wyświetlacza należy nacisnąć sensor wielofunkcyjny (3) i
wybrać symbol „słońca” . Teraz pojawia się menu jasności. Aby zmienić poziom jasności,
wystarczy przesunąć palcem po senorze zmiany mocy grzejnej (2), poziom jasności wzrasta
od lewej do prawej. Aby wyjść z menu wystarczy ponownie nacisnąć sensor wielofunkcyjny
(3).
Regulacja głośności
Aby zmienić ustawienia głośności należy nacisnąć sensor wielofunkcyjny (3) i wybrać symbol „głośnika” . Teraz pojawia się menu głośności. Aby zmienić poziom głośności, wystar-
czy przesunąć palcem po senorze zmiany mocy grzejnej (2), poziom głośności wzrasta od
lewej do prawej. Aby wyjść z menu wystarczy ponownie nacisnąć sensor wielofunkcyjny (3).
33

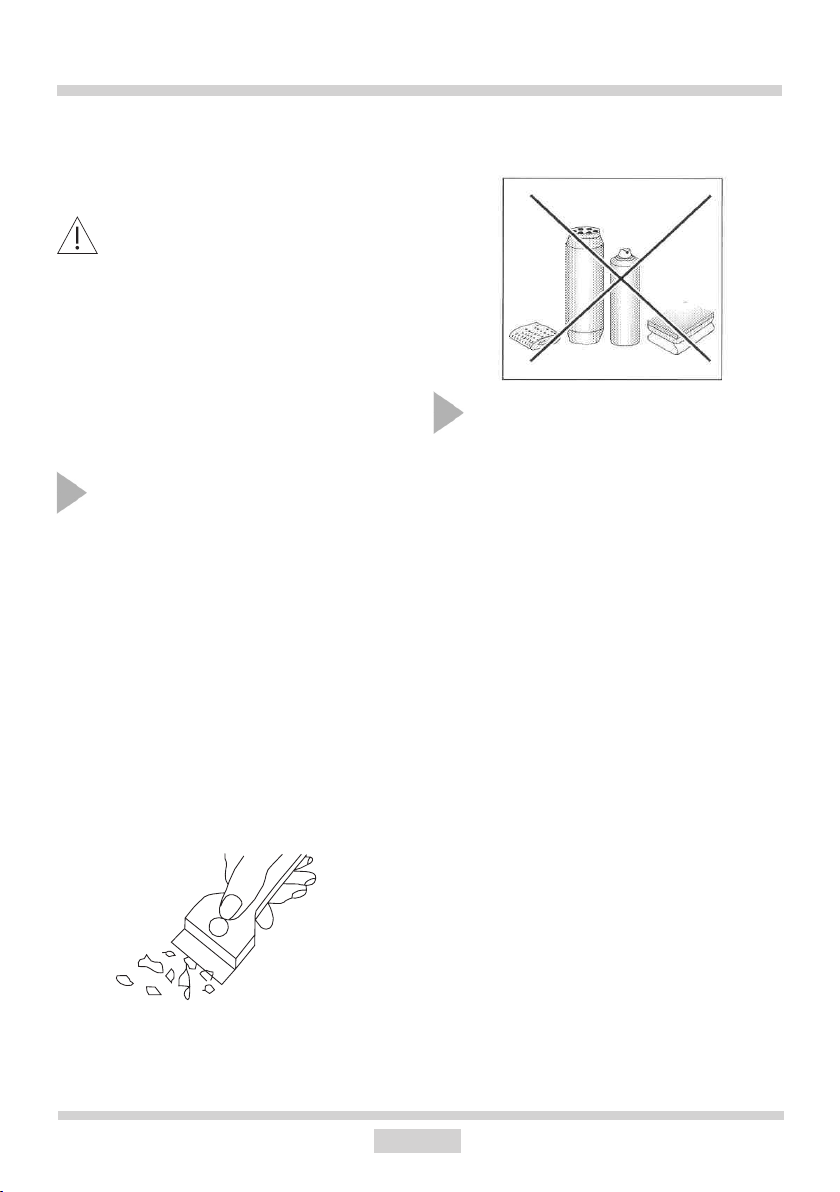

CZYSZCZENIE I KONSERWACJA
Dbałość użytkownika o bieżące utrzy ma nie
płyty w czy sto ści oraz wła ści wa jej kon ser wa
cja, wywierają zna czą cy wpływ na wy dłu że nie
okresu jej bez a wa ryj nej pracy.
Przy czyszczeniu szyby ceramicznej
obo wią zu ją te same za sa dy, co w
przypadku po wierzch ni szklanych.
W żad nym wy pad ku nie sto so wać
ścier nych lub agre syw nych środ ków
czysz czą cych, ani piasku do szo ro wa
nia czy gąbki o dra pią cej powierzchni.
Nie należy także stosować urządzeń
czyszczących na parę.
Czyszczenie po każdym użyciu
● Lekkie, nieprzypalone zabrudzenia
ze trzeć wil got ną ście recz ką bez środka
czysz czą ce go. Za sto so wa nie środ ka do
mycia naczyń może spo wo do wać wy
stą pie nie nie bie ska wych prze bar wień.
Te upo rczy we pla my nie za wsze dadzą
się usu nąć przy pierw szym czysz cze niu,
nawet przy za sto so wa niu spe cjal ne go
środka do czyszczenia.
● Mocno przywarte zanieczyszczenia
usu wać ostrym skrobakiem. Następnie
ze trzeć po wierzch nię grzej ną wilgotną
ście recz ką.
Usuwanie plam
● Jasne plamy o zabarwieniu perłowym
(po zo sta ło ści alu mi nium) można usu-
wać z ochło dzo nej płyty grzej nej przy
pomocy spe cjal ne go środ ka czysz czą
ce go. Po zo sta ło ści wapienne (np. po
wy ki pie niu wody) moż na usu wać octem
lub spe cjal nym środ kiem czysz czą cym.
● Przy usuwaniu cukru, potraw z za war
to ścią cu kru, two rzyw sztucznych i folii
alu mi nio wej nie wolno wy łą czać danego
pola grzejnego! Na le ży na tych miast do
kład nie zeskrobać resztki (w go rą cym
stanie) ostrym skro ba kiem z go rą ce go
pola grzej ne go. Po usunięciu za bru dze
nia można płytę wy łą czyć i ostudzoną
już pły tę do czy ścić spe cjal nym środ kiem
czysz czą cym.
Skrobak do czyszczenia płyty
Specjalne środki czyszczące można nabyć w
do mach to wa ro wych, specjalnych skle pach
elek tro tech nicz nych, drogeriach, w handlu
spożywczym i w sa lo nach ku chen nych.
Ostre skrobaki można kupić w skle pach dla
maj ster ko wi czów oraz w skle pach ze sprzę
tem bu dow la nym, jak również w sklepach z
ak ce so ria mi malarskimi.
34
CZYSZCZENIE I KONSERWACJA
Nigdy nie nanosić środka czysz czą ce go na
gorącą płytę. Najlepiej po zwo lić środ kom
czyszczącym po de schnąć i po tem do pie ro je
zetrzeć na mokro. Ewen tu al nie po zo sta ją ce
reszt ki środka czysz czą ce go należy ze trzeć
wilgotną ście recz ką przed ponownym na
grza niem. W prze ciw nym razie mogą one
dzia łać żrąco.
W przypadku nieprawidłowego po stępo wa nia z szybą ceramiczną płyty, nie
po no si my od po wie dzial no ści z tytułu
gwarancji!
Przeglądy okresowe
Poza czynnościami, mającymi na celu bie
żą ce utrzy ma nie płyty w czy sto ści, na le ży:
● przeprowadzać okresowe kon tro le dzia
ła nia ele men tów ste ru ją cych i ze spo łów
roboczych płyty. Po upły wie gwa ran cji,
przy naj mniej raz na dwa lata, na le ży
zle cić w punk cie obsługi serwisowej wy
ko na nie prze glą du tech nicz ne go płyty,
● usunąć stwierdzone usterki eks plo ata cyj ne,
● dokonać okresowej konserwacji ze spo łów
ro bo czych płyty.
Uwaga!
Jeżeli sterowanie z ja kie go kol wiek
po wo du nie daje się już ob słu gi wać
w sta nie włączonym pły ty, wówczas
na le ży wyłączyć ist nie ją cy wy łącz nik
głów ny lub wy krę cić odpowiedni bez
piecz nik i zwrócić się do ser wi su.
Uwaga!
W przypadku wystąpienia pęk nięć
lub wy ła mań szyby ceramicznej
na le ży pły tę natychmiast wy łą czyć i
odłą czyć od sie ci. W tym celu należy
wy łą czyć bez piecz nik lub wyciągnąć
wtycz kę z gniazd ka. Następnie na le
ży zwró cić się do ser wi su.
Uwaga!
Wszelkie naprawy i czyn no ści re gu
la cyj ne powinny być wy ko ny wa ne
przez wła ści wy punkt ob słu gi ser wi
so wej lub przez in sta la to ra po sia da
ją ce go sto sow ne upraw nie nia.
35
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH
W każdej sytuacji awaryjnej na le ży:
● wyłączyć zespoły robocze płyty
● odłączyć zasilanie elektryczne
● zgłosić naprawę
● niektóre drob ne usterki użyt kow nik może usunąć sam, kierując się wska zów ka mi po da
ny mi w ta be li poniżej; zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu
należy spraw dzić kolejne punk ty w tabeli.
PROBLEM PRZYCZYNA POSTĘPOWANIE
1.Urządzenie nie działa - przerwa w dopływie prądu - sprawdzić bezpiecznik in
sta la cji domowej, prze pa lo
ny wymienić
2.Urządzenie nie reaguje na
wprowadzane wartości
3.Urządzenie nie reaguje i
wy da je długi sygnał aku
stycz ny
4.Całe urządzenie się wy łą
cza
5.Jedno pole grzejne wy łą cza
się, na wyświetlaczu świeci
się litera „H”
- panel obsługowy nie zo stał
włączony
- zbyt krótko naciskano
przy cisk (mniej niż sekundę)
- naciśnięto równocześnie
więcej przycisków
- nieprawidłowa obsługa
(na ci śnię to niewłaściwe
sen so ry lub zbyt szybko)
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
- po włączeniu nie wpro
wa dzo no żadnych wartości
przez czas dłuższy niż 10 s
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
- ograniczenie czasu pracy - ponownie włączyć pole grzej
- sensor(y) zakryty(e) lub
za bru dzo ny(e)
przegrzanie elementów
elektronicznych
- włączyć
- naciskać przyciski nieco
dłu żej
- zawsze naciskać tylko
je den przycisk (z wyjątkiem gdy wyłączamy pole
grzejne)
- ponownie uruchomić płytę
- odkryć lub oczyścić sen-
sory
- ponownie włączyć panel
obsługowy i natychmiast
wpro wa dzić dane
- odkryć lub oczyścić sensory
ne
- odkryć lub oczyścić sensory
36
POSTĘPOWANIE W SYTUACJACH AWARYJNYCH
PROBLEM PRZYCZYNA POSTĘPOWANIE
6. Nie świeci wskaźnik
ciepła szczątkowego, mimo
że pola grzej ne są jeszcze
gorące.
7.Pęknięcie w płycie ceramicznej.
8.Gdy wada pozostaje
wciąż jeszcze nie usunięta.
9. Płyta indukcyjna wydaje
chrapliwe dźwięki.
10. Płyta indukcyjna wydaje dźwięki, kojarzące się z
gwiz dem.
11. Płyta nie działa, pola
grzejne nie daja się włączyć
i nie funkcjonują.
12. Symbol E2 Przegrzanie cewek induk-
13. Symbol Er03 Przyciski sensorowe zakryte
przerwa w dopływie prą
du,urzą dze nie zostało odłą
czo ne od sieci.
Niebezpieczeństwo! Natychmiast odłączyć płytę
od sieci (bezpiecznik). Zwrócić się do najbliższego
serwisu.
Odłączyć płytę od sieci (bez piecz nik!). Zwrócić się do
najbliższego serwisu.
Ważne!
Państwo są odpowiedzialni za prawidłowy stan urzą dze nia
i właściwe użytkowanie w gospodarstwie domowym. Jeżeli
z powodu błędu obsługi wezwą Państwo serwis, wówczas
wizyta taka nawet w okresie gwarancyjnym będzie się dla
Państwa wiązała z kosztami.
Za szkody spowodaowane nieprzestrzeganiem niniejszej
instrukcji nie możemy niestety odpowiadać.
Jest to zjawisko normalne. Pracuje wentylator chłodzący
układy elektroniczne.
Jest to zjawisko normalne. Zgodnie z częstotliwością pra
cy cewek podczas używania kilku stref grzewczych, przy
maksymalnej mocy płyta wydaje lekki gwizd.
Przyczyna zakłócenia w
sieci zasilającej.
cyjnych
są przez czas dłuższy niż 10
sekund, układ sensorowy wyłącza się.
wskaźnik ciepła szcząt ko
we go za dzia ła ponownie
do pie ro po naj bliz szym włą
cze niu i wy łą cze niu panelu
ste ro wa nia.
zresetować płytę, na kilka
minut odłączyć płytę od
sieci (wyjąć bezpiecznik
instalacji).
niewystarczające chłodzenie,
sprawdzić czy warunki zabudowy płyty są zgodne z
instrukcją obsługi.
sprawdzić garnek zgodnie
z uwagą na str. 16.
Wyczyścić powierzchnię płyty
lub usunąć przedmioty znajdujące się na sensorach.
37
DANE TECHNICZNE
Napięcie znamionowe 400V 2N~50 Hz
Moc znamionowa płyt: 7,4 kW
Model: PB*4VI513FTB4WC
pole grzejne indukcyjne :
pole grzejne indukcyjne : Ø 220x184 mm 2100 W
pole grzejne indukcyjne Booster: Ø 220x184 mm 2100/3700 W
Wymiary 576 x 518 x 52;
Waga ca. 10,5 kg;
Spełnia wymagania norm EN 603351; EN 6033526 obowiązujących w Unii Europejskiej.
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej
Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po
wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca
to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc.
Chcemy bowiem wszystkim, którzy zaufali marce Amica, zagwarantować pełen komfort ko
rzy sta nia z naszego wyrobu.
Prosimy z tabliczki znamionowej wpisać tutaj typ i nr fabryczny płyty
Typ..................................................... Nr fa brycz ny................................................
38
39
Amica S.A.
ul.Mickiewicza 52
64510 Wronki
tel. 67 25 46 100
fax 67 25 40 320
www.amica.com.pl
Loading...
