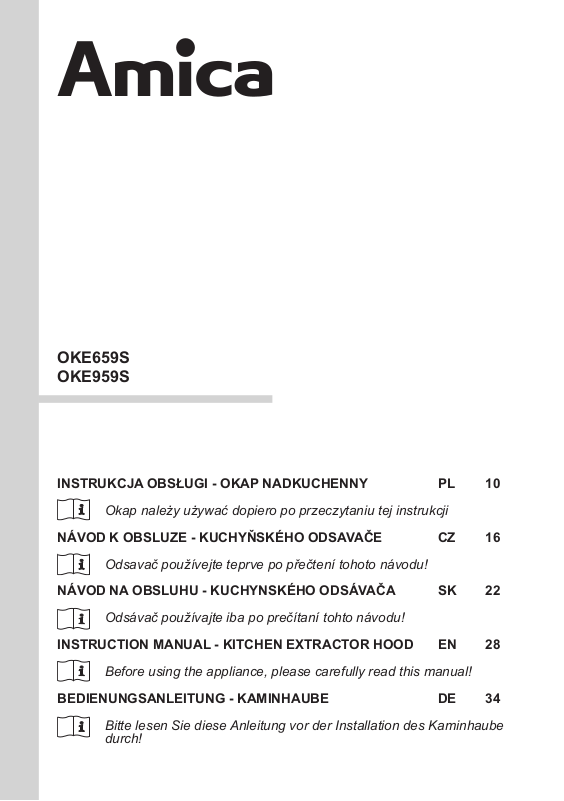

INSTRUKCJA OBSŁUGI - OKAP NADKUCHENNY PL 10
Okapnależyużywaćdopieropoprzeczytaniutejinstrukcji
NÁVOD K OBSLUZE - KUCHYŇSKÉHO ODSAVAČE CZ 16
Odsavačpoužívejteteprvepopřečtenítohotonávodu!
NÁVOD NA OBSLUHU - KUCHYNSKÉHO ODSÁVAČA SK 22
Odsávačpoužívajteibapoprečítanítohtonávodu!
INSTRUCTION MANUAL - KITCHEN EXTRACTOR HOOD EN 28
Beforeusingtheappliance,pleasecarefullyreadthismanual!
BEDIENUNGSANLEITUNG - KAMINHAUBE DE 34
BittelesenSiedieseAnleitungvorderInstallationdesKaminhaube
durch!
Page 2
OKE659S
2
Page 3
OKE959S
3
Page 4
min 650mm
Gas cookers
min 650mm
Gas cookers
min 450mm
Electrical
cookers
2
3
2
Gas and electric
cookers 650mm
1a
1
3a
1b
1c
3b
4
Page 5
3c 3d
3e
3f
5
Page 6
3g
3i
3h
3j
3k
6
Page 7
3l
3m
3n
3p
3o
3q
7
Page 8
4
5
3r
8
Page 9
6
7
9
Page 10
GRATULUJEMY WYBORU SPRZĘTU MARKI AMICA
i
i
Szanowni Państwo,
Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego. Okap ten został
zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań i z pewnością będzie
stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim nowoczesne rozwiązania
konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają mu wysoką funkcjonalność i
estetykę. Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią
niniejszej instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu. Życzymy satysfakcji i
zadowolenia z wyboru okapu naszej rmy
Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:
Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz
prawidłowej jego eksploatacji.
Zagrożenia wynikające z niewłaściwego postępowania z urządzeniem oraz
czynnościach, które może wykonać jedynie
wykwalikowana osoba, na przykład z
serwisu producenta.
Wskazówki związane z użytkowaniem
sprzętu.
Informacje dotyczące ochrony środowiska
naturalnego.
Zakaz wykonywania pewnych czynności
przez użytkownika.
SPIS TREŚCI
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA 11
INSTALACJA URZĄDZENIA 12
OBSŁUGA I KONSERWACJA 13
OCHRONA ŚRODOWISKA 15
GWARANCJA, OBSŁUGA POSPRZEDAŻNA 15
Masz wątpliwości? Jeśli pewne fragmenty
instrukcji są niezrozumiałe, należy skontaktować się z centrum serwisowym, aby
uzyskać wszechstronną pomoc.
Urządzenie przeznaczone jest wyłącznie
do użytku domowego.
Producent zastrzega sobie możliwość
dokonywania zmian niewpływających na
działanie urządzenia.
10
Page 11
i
i
WAŻNE INSTRUKCJE BEZPIECZEŃSTWA
l Producent nie ponosi żadnej odpowie-
dzialności za ewentualne szkody lub
pożary spowodowane przez urządzenie
wynikające z nieprzestrzegania zaleceń
podanych w niniejszej instrukcji.
l Okap nadkuchenny służy do usuwania
oparów kuchennych. Nie należy go używać do innych celów.
l Okap pracujący w trybie wyciągu nale-
ży podłączyć do odpowiedniego kanału
wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji). Okap
wymaga zainstalowania przewodu odprowadzającego powietrze na zewnątrz.
Długość przewodu (najczęściej rura Ø
120 lub 150mm) nie powinna być dłuższa niż 4-5 m. Przewód odprowadzający
powietrze jest również wymagany przy
okapach teleskopowych i meblowych w
trybie pochłaniacza.
l Okap pracujący w trybie pochłaniacza
wymaga zainstalowania ltra z węglem
aktywnym. W tym przypadku nie wymaga
się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się
natomiast montaż kierownicy wydmuchu
powietrza (tylko okapy kominowe).
l Okap posiada niezależne oświetlenie
oraz wentylator wyciągowy z możliwością ustawienia jednej z kilku prędkości
obrotowych.
l W zależności od wersji urządzenia, okap
jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad kuchenką gazową lub elektryczną (okapy
kominowe i uniwersalne); na sucie ponad kuchenką gazową lub elektryczną
(okapy wyspowe); na pionowej ścianie
w zabudowie meblowej ponad kuchenką
gazową lub elektryczną (okapy teleskopowe i do zabudowy). Przed montażem
należy się upewnić czy konstrukcja ściany / sutu jest odpowiednia do utrzymania okapu. Niektóre modele okapów są
bardzo ciężkie.
l Wysokość montażu urządzenia nad płytą
elektryczną podana jest w karcie produktu
(specykacji technicznej urządzenia). Jeżeli w instrukcjach instalowania urządzeń
gazowych podano większą odległość,
należy to uwzględnić (Rys. 1a/b/c).
l Pod okapem kuchennym nie wolno po-
zostawiać odkrytego płomienia, podczas
zdejmowania naczyń znad palnika, należy ustawić minimalny płomień. Zawsze
należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to
niepożądane straty energii i niebezpieczną koncentrację ciepła.
l Potrawy przygotowywane na tłuszczach
powinny być stale nadzorowane, gdyż
przegrzany tłuszcz może się łatwo zapalić.
l Przed każdą operacją czyszczenia, wy-
mianą ltra lub przed podjęciem prac naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.
l Filtr przeciw tłuszczowy do okapu ku-
chennego należy czyścić, co najmniej,
raz na 1 miesiąc, gdyż nasycony tłuszczem jest łatwopalny.
l Jeżeli w pomieszczeniu, oprócz okapu,
eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa
ciekłe, grzejniki przepływowe, termy),
należy zadbać o wystarczającą wenty-
11
lację (dopływ powietrza). Bezpieczna
eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych
urządzeń panuje podciśnienie najwyżej
0,004 milibara (ten punkt nie obowiązuje,
gdy okap nadkuchenny jest użytkowany
jako pochłaniacz zapachów).
l Okap nie powinien służyć jako płaszczy-
zna podparcia dla osób znajdujących się
w kuchni.
l Okap powinien być często czyszczony
zarówno na zewnątrz jak i od wewnątrz
(PRZYNAJMNIEJ RAZ W MIESIĄCU,
z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej
instrukcji). Nieprzestrzeganie zasad
dotyczących czyszczenia okapu oraz
wymiany ltrów powoduje powstanie zagrożenia pożarem.
l Jeżeli przewód zasilający ulegnie uszko-
dzeniu, to powinien być wymieniony
w specjalistycznym zakładzie naprawczym.
l Należy zapewnić możliwość odłączenia
urządzenia od sieci elektrycznej, poprzez
wyjęcie wtyczki lub wyłączenie wyłącznika dwubiegunowego
l Niniejszy sprzęt nie jest przeznaczony do
użytkowania przez osoby (w tym dzieci)
o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku
doświadczenia lub znajomości sprzętu,
chyba że odbywa się to pod nadzorem lub
zgodnie z instrukcją użytkowania sprzętu,
przekazaną przez osoby odpowiadające
za ich bezpieczeństwo.
l Należy zwrócić szczególną uwagę, aby z
urządze nia nie korzystały po zo sta wio ne
bez opieki dzieci.
l Sprawdzić, czy napięcie podane na ta-
bliczce znamionowej odpowiada miejscowym parametrom zasilania.
l Przed montażem rozwinąć i wyprostować
przewód sieciowy.
l Uwaga! Materiały opakowaniowe (wo-
reczki polietylenowe, kawałki styropianu
itp.) należy w trakcie rozpakowywania
trzymać z dala od dzieci.
l UWAGA: przed podłączeniem okapu
do zasilania sieciowego należy zawsze
skontrolować czy kabel zasilania został
prawidłowo zainstalowany i NIE został
przygnieciony przez okap w trakcie czynności montażowych. Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.
l Zabrania się użytkować okap bez za-
montowanych aluminiowych ltrów przerciwtłuszczowych.
l Surowo zabrania się przygotowywania
pod okapem potraw z użyciem otwartego
ognia (ambirowanie).
l W zakresie koniecznych do zastosowa-
nia środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin
należy ściśle przestrzegać przepisów
wydanych przez kompetentne władze lokalne.
l UWAGA! Niedokręcenie śrub oraz ele-
mentów mocujących zgodnie z niniejszymi instrukcjami może spowodować
zagrożenia zdrowia i życia.
Page 12

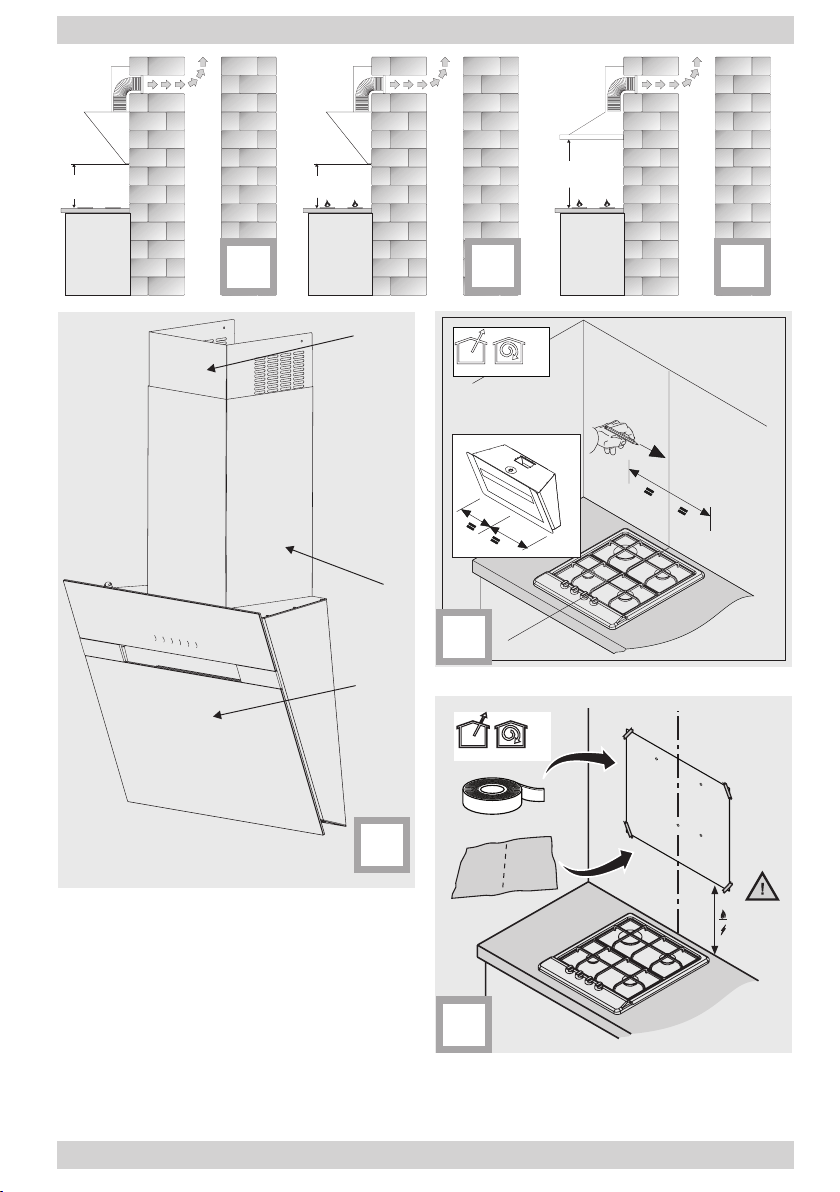

INSTALACJA URZĄDZENIA
Wyposażenie
Okap nadkuchenny jest złożony z następujących
elementów (Rys. 2):
1. Korpus okapu 1 wyposażony w światła i zespół
wentylatora,
2. Maskownica ozdobna, dolna 2,
3. Maskownica ozdobna, górna 3.
Montaż

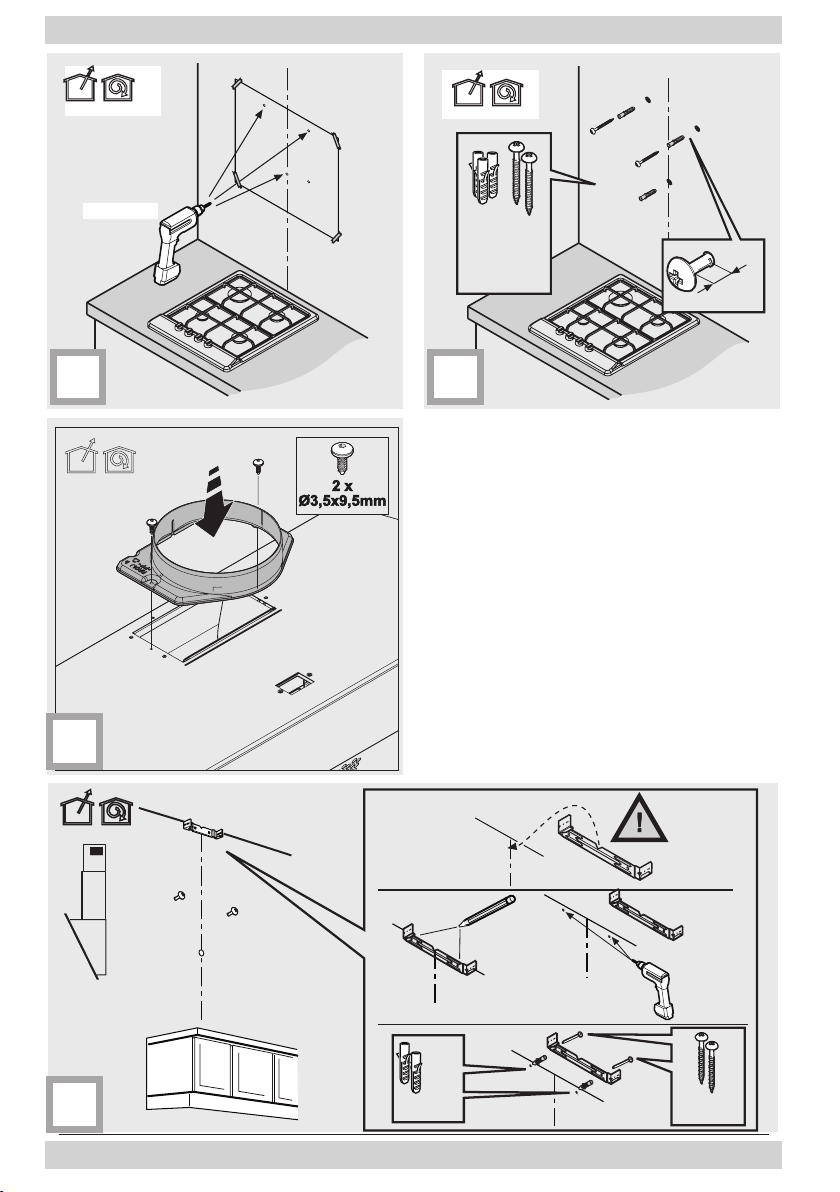

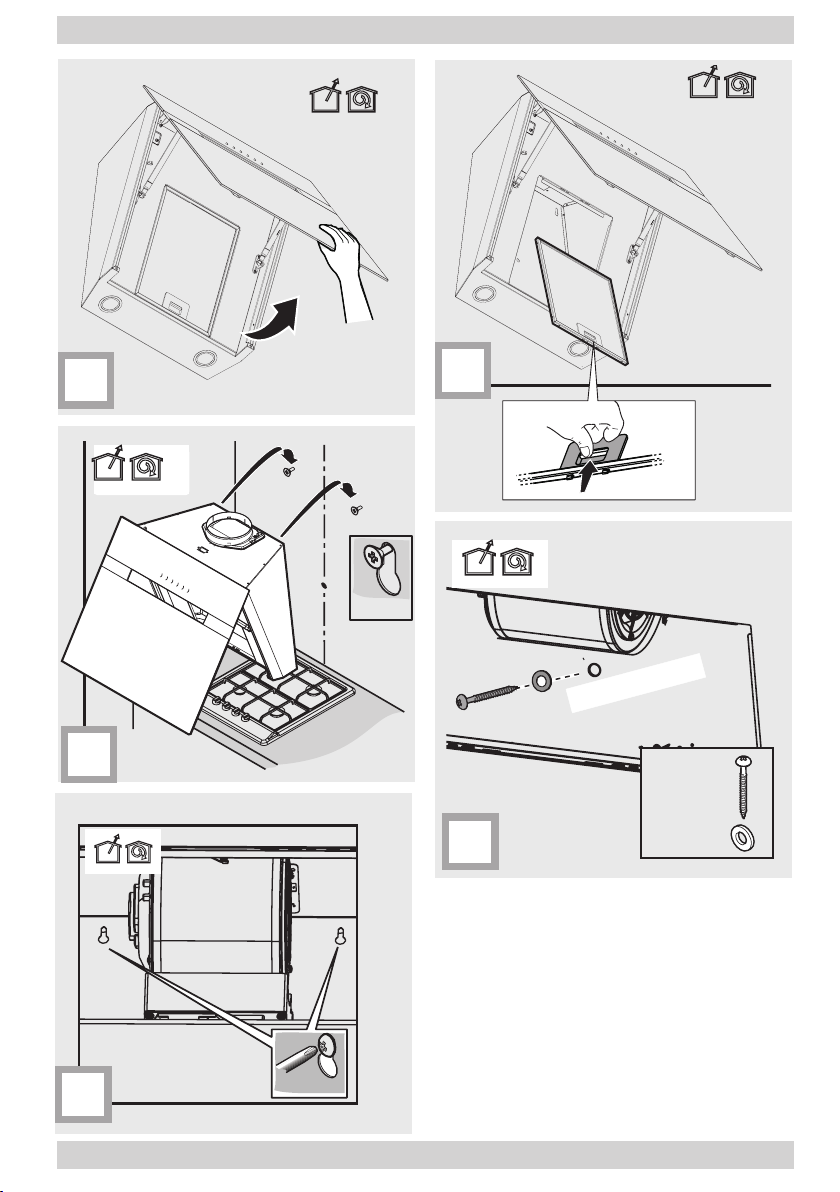

Montaż urządzenia krok po kroku pokazany jest na
rysunkach 3...
Ustawienie wyciągowego trybu pracy okapu
W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym
przewodem. Przy tym ustawieniu należy usunąć
ewentualny ltr węglowy.
Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 lub 120
mm i odpowiednich zacisków do przewodów, które
należy nabyć w placówkach z materiałami instalacyjnymi.
Podłączenie należy zlecić wykwalikowanemu instalatorowi.
Ustawienie trybu pracy okapu jako pochłaniacz
zapachów
W tej opcji pracy przeltrowane powietrze wraca z
powrotem do pomieszczenia poprzez obustronne
wycięcia otworów usytuowane w kominie górnym.
Przy tym ustawieniu należy zamontować ltr
węglowy oraz zaleca się zamontować kierownicę
wydmuchu powietrza (dostępność w zależności od
modelu).
W wybranych modelach okapów uniwersalnych

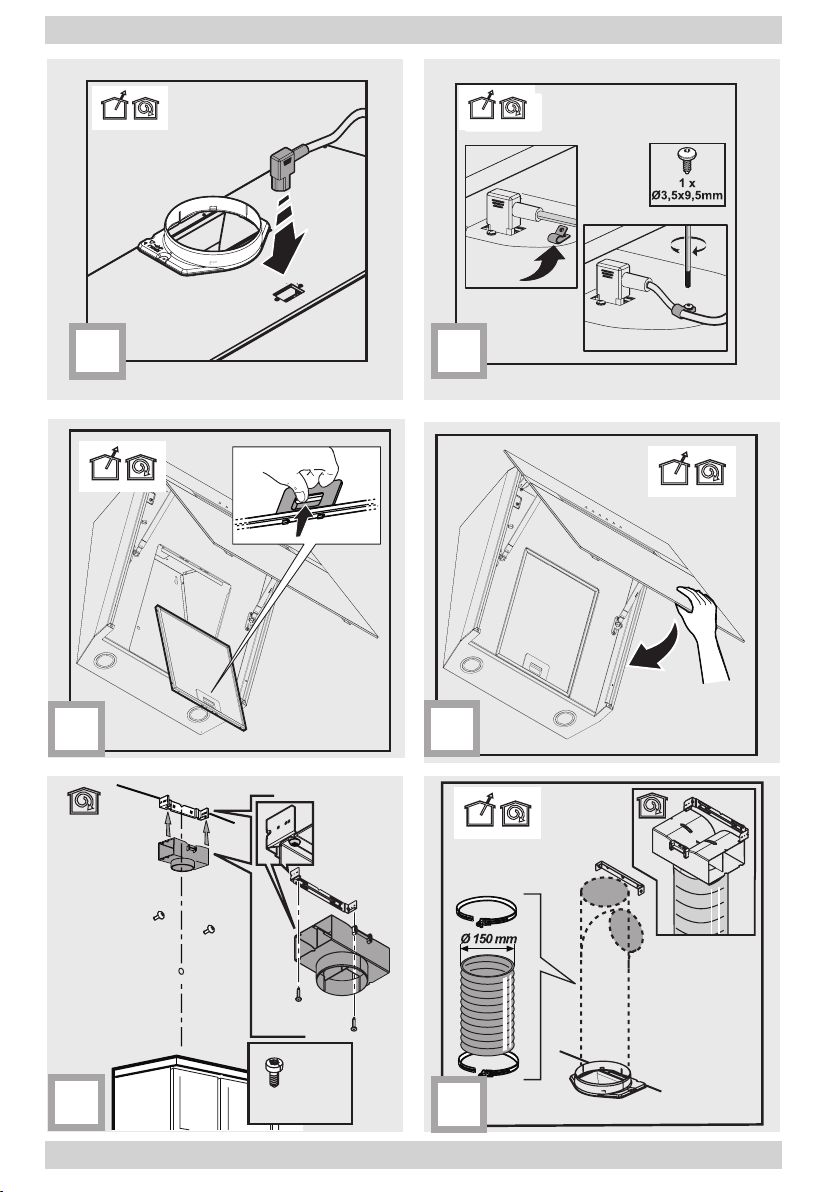

należy przełączyć dźwignię wewnątrz okapu (Rys.
8), aby przełączyć tryb pracy z wyciągowego w
tryb pochłaniacza zapachów. Oczyszczone powietrze powróci do pomieszczenia poprzez otwory
znajdujące się w górnej części urządzenia.
Okapy meblowe i teleskopowe pracujące w tybie
pochłaniacza wymagają montażu rury odprowadzającej powietrze. Drugi koniec rury należy
skierować na pomieszczenie, przez nią będzie
odprowadzane przeltrowane powietrze.
Prędkości wentylatora
Prędkości najniższą i średnią stosuje się przy
normalnych warunkach oraz małym natężeniu
oparów, natomiast prędkość najwyższą stosować
tylko przy dużym stężeniu oparów kuchennych,
np. podczas smażenia, czy grilowania.
12
Page 13
OBSŁUGA I KONSERWACJA

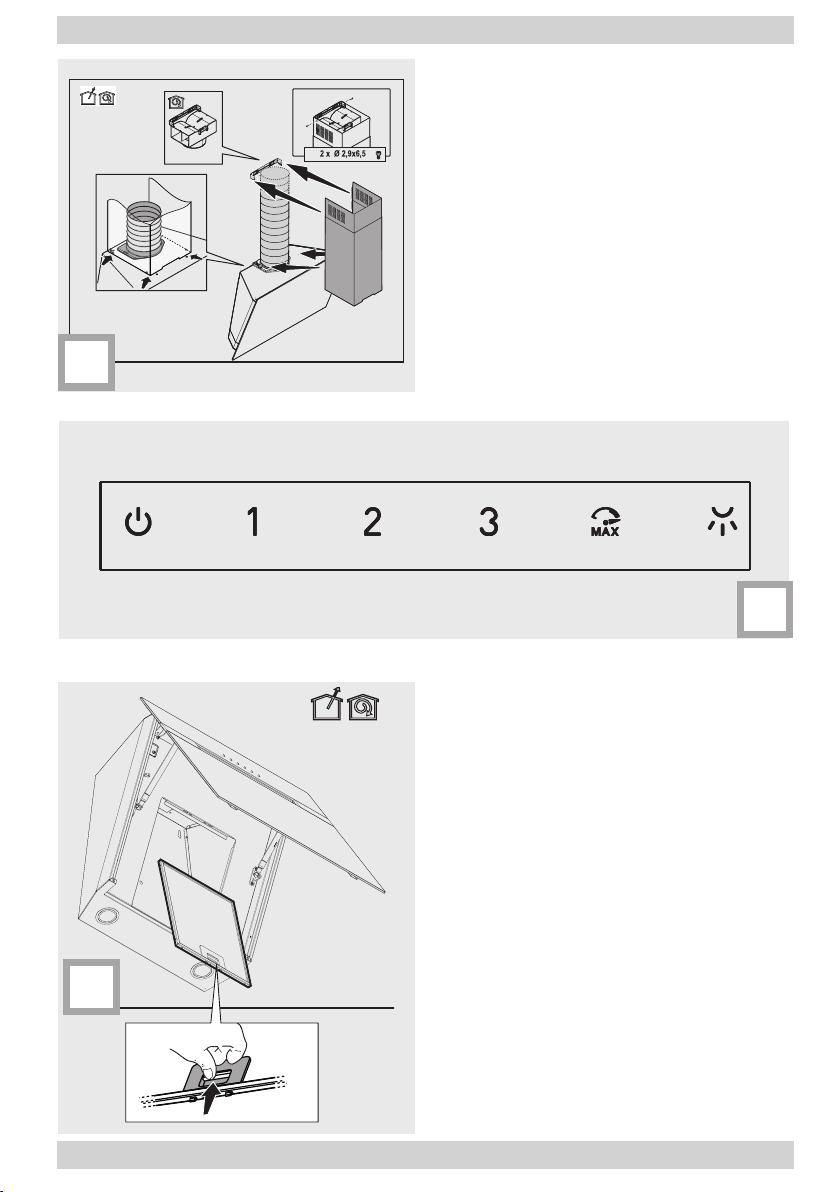

Sterowanie okapem odbywa się poprzez panel kontrolny (Rys. 4)
Sensor oświetlenia ON/OFF
Sensor wyboru intensywnej mocy (siły ciągu) – czas trwania 5 minut – dotknąć powtórnie, aby wrócić do poprzedniego stanu.
Sensor wyboru dużej mocy (siła ciągu)
Sensor wyboru średniej mocy (siły ciągu) jeżeli miga wskazuje konieczność wymiany ltra węglo-
wego. Zwykle ta funkcje nie jest aktywna, aby uruchomić sygnalizację, należy ustawić sterowanie
przyciskając przez 3 sekundy przycisk 0. Następnie, wcisnąć jednocześnie przyciski 1 oraz 2 przez
3 sekundy, początkowo świecić będzie przycisk 1, a następnie zaświecą się przyciski 1 i 2 wskazując aktywowanie. Powtórzyć tę czynność aby dyzaktywować sygnalizację, początkowo świecić będą
przyciski 1 i 2, a później świecić będzie tylko przycisk 1, wskazujący dyzaktywację.
Sensor wyboru małej mocy (siły ciągu) jeżeli miga wskazuje konieczność wyczyszczenia ltra prze-
ciwtłuszczowego.
Sensor wyłączenia silnika – Wyłączenie okapu, uaktywnienie trybu Stand By (czuwania), reset
sygnalizacji czyszczenia ltrów aluminiowych / wymiany ltrów węglowych.
Tryb czuwania - aby uruchomić funkcję czuwania należy dotknąć sensor.
Tryb wyłączenia - Aby wyłączyć okap należy przytrzymać sensor przez kilka sekund. Ta funkcja
może okazać się korzystna w trakcie zabiegu czyszczenia urządzenia. W celu ponownego włącze-
nia funkcji okapu wystarczy ponownie dotknąć i przytrzymać sensor.
Reset sygnalizacji - Przy włączonym okapie po wykonaniu konserwacji ltrów, dotknąć sensor, aż
do uzyskania sygnału akustycznego. Migający LED 1 (ltr tłuszczowy) Lub 2 (ltr węglowy) przesta-
je migotać.
W przypadku ewentualnych nieprawidłowości w działaniu urządzenia, przed wezwaniem serwisu tech-
nicznego zaleca się odłączenie zasilania elektrycznego urządzenia, przez co najmniej 5 sek. wyjmując
wtyczkę z gniazdka, a następnie ponownie włożyć wtyczkę do gniazdka. Jeżeli usterka jest nadal obecna należy wezwać serwis techniczny.
13
Page 14
OBSŁUGA I KONSERWACJA
Konserwacja
Regularna konserwacja i czyszczenie urządzenia
zapewni dobrą i bezawaryjną pracę okapu oraz
przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z
węglem aktywnym były czyszczone i wymieniane
zgodnie z zaleceniami producenta.
Metalowy ltr przeciwtłuszczowy
Czyszczenie
Aluminiowy ltr przeciwtłuszczowy powinien być
czyszczony co jeden miesiąc podczas normalnej
pracy okapu, w zmywarce lub ręcznie przy użyciu
delikatnego detergentu lub mydła w płynie.
Wymiana
Demontaż aluminiowego ltra przeciwtłuszczowe-
go pokazany jest na rysunku 5.
W niektórych modelach zastosowany jest ltr akry-
lowy. Należy go wymieniać co najmniej raz na 2
miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.
Filtr węglowy (stosowany tylko w wersji pochłaniacza)
Działanie - Filtr węglowy stosuje się wyłączenie
wtedy, kiedy okap nie jest podłączony do przewodu
wentylacyjnego. Filtr z węglem aktywnym posiada
zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz
na 2 miesiące lub częściej w wypadku wyjątkowo
intensywnego użycia.
Wymiana
Demontaż ltra węglowego pokazany jest na ry-
sunku 6.
Oświetlenie
Wymiana oświetlenia jest pokazana na rysunku 7.
Należy stosować żarówki / halogeny / moduły diodowe o takich samych parametrach jak fabrycznie
zamontowane w urządzeniu.
Czyszczenie
Normalne czyszczenie okapu:
l Nie używać namoczonych szmatek lub gąbek
ani strumienia wody.
l Nie stosować rozpuszczalników ani alkoholu,
ponieważ mogą one zmatowić lakierowane
powierzchnie.
l Nie stosować substancji żrących, zwłaszcza
do czyszczenia powierzchni wykonanych ze
stali nierdzewnej.
l Nie używać twardej, szorstkiej szmatki
Zaleca się stosowanie wilgotnej szmatki oraz
obojętnych środków myjących.
Uwaga: Po kilku myciach w zmywarce, kolor ltra
aluminiowego może ulec zmianie. Zmiana koloru
nie oznacza nieprawidłowości oraz konieczności
jego wymiany.
Przed każdą operacją czyszczenia, wymianą
ltra lub przed podjęciem prac naprawczych,
należy wyjąć wtyczkę urządzenia z gniazdka.
14
Page 15
OCHRONA ŚRODOWISKA
Recykling opakowania
Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem.
Po rozpakowaniu urządzenia prosimy Państwa o
usunięcie elementów opakowania
w sposób nie zagrażający
środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla
środowiska naturalnego, w 100% nadają
się do odzysku:
l Opakowanie zewnętrzne z tektury / folii
l Kształt z wolnego od FCKW, polistyre-
nu spienionego (PS)
l Folie i worki z polietylenu (PE)
WYCOFANIE Z EKSPLOATACJI
Jeżeli nie będziemy więcej użytkować wyrobu, to
przed zło mo wa niem ze
zużytego sprzętu należy
odciąć przewód przyłączeniowy.
To urządzenie jest ozna-
wą Europejską 2002/96/WE oraz polską
Ustawą o zużytym sprzęcie elektrycznym i
elektronicznym symbolem przekreślonego
kontenera na odpady.
Takie oznakowanie informuje, że sprzęt
ten, po okresie jego użytkowania nie
może być umieszczany łącznie z innymi
odpadami pochodzącymi z gospodarstwa
domowego.
Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego
sprzętu elektrycznego i elektronicznego.
Prowadzący zbieranie, w tym lokalne
punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu.
Właściwe postępowanie ze zużytym
sprzętem elektrycznym i elektronicznym
przyczynia się do uniknięcia szkodliwych
dla zdrowia ludzi i środowiska naturalnego
konsekwencji, wynikających z obecności
składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania
takiego sprzętu.
czone zgodnie z Dyrekty-
GWARANCJA, OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej.
Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu
szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy
zaufali marce Amica zagwarantować pełen komfort ko rzy sta nia z naszego
wyrobu.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej
dyrektyw europejskich:
l dyrektywy niskonapięciowej 2006/95/WE,
l dyrektywy kompatybilności elek tro ma gne tycz nej 2004/108/WE,
l dyrektywyekoprojektowania2009/125/WE
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
15
Page 16
BLAHOPŘEJEME K VOLBĚ ZNAČKY AMICA
i
Vážení kupující,
Stali jste se uživateli nejnovější generace kuchyňských digestoří. Digestoř byla zaprojektována a
vyrobena především proto, aby splnovala Vaše očekávání a zcela určitě bude součástí moderně
vybavené kuchyně. Použitá v ní nejnovější konstrukční řešení a technologie zajištují vysokou funkčnost
a estetiku. Před začátkem montáže prosíme o důkladné seznámení se s obsahem tohoto návodu. Díky
tomu předejdete chybnému zainstalování a obsluze digestoře. Přejeme Vám spokojenost a příjemný
pocit z volby této digestoře.
Níže jsou uvedená vysvětlení týkající se symbolů, které se vyskytují v tomto návodě:
Důležité informace týkající se bezpečnosti
uživatele zařízení a jeho správné exploataci.
Ohrožení vyplývající z nevhodného
zacházení se zařízením a činnosti, které
může provést pouze kvalikovaná osoba,
například ze servisu výrobce.
Pokyny spojené s používáním zařízení.
Informace týkající se ochrany životního
prostředí.
Zákaz provádění určitých činností uživatelem.
OBSAH
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 17
MONTAŻ 18
OBSLUHA A ÚDRŽBA 19
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 21
ZÁRUKA A POPRODEJNÍ SERVIS 21
Myčka nádobí je určena výlučně pro
domácí použití.
Výrobce si vyhrazuje možnost provádění
změn neovlivňujících fungování spotřebiče.
16
Page 17
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ
i
i
l Výrobce nenese žádnou odpovědnost za
eventuální škody anebo požáry způsobené zařízením a vyplývajícím z nedodržování pokynů uvedených v tomto návodu.
l Kuchyňský odsavač slouží k odstraňo-
vání kuchyňských výparů. Nepoužívejte
ji pro jiné účely.
l Odsavač pracující v odtahovém režimu
napojte na příslušný ventilační kanál
(nenapojujte komínové, kouřové nebo
spalinové kanály, které jsou v provozu).
Odsavač musí mít namontované vedení odvádějící vzduch ven. Délka vedení (nejčastěji roura Ø 120 nebo 150
mm) nemá být delší než 4–5 m. Vedení
odvádějící vzduch se rovněž vyžaduje u
teleskopických a nábytkových odsavačů
v recirkulačním režimu.
l Odsavač pracující v recirkulačním re-
žimu vyžaduje ltr s aktivním uhlím. V
tomto případě není nutná montáž vedení
odvádějícího vzduch ven, zato se doporučuje namontovat zpětnou klapku vzduchu (pouze komínové odsavače).
l Odsavač má nezávislé osvětlení a odta-
hový ventilátor s možností nastavení jedné z několika rychlostí otáček.
l V závislosti na verzi zařízení je odsavač
určen pro trvalé připevnění na svislou
stěnu nad plynový nebo elektrický sporák
(komínové a univerzální odsavače); na
strop nad plynový nebo elektrický sporák
(ostrůvkové odsavače); na svislou stěnu
v kuchyňské lince nad plynový nebo elektrický sporák (teleskopické a vestavné
odsavače). Před montáží se ujistěte, že
konstrukce stěny/stropu udrží hmotnost
odsavače. Některé modely odsavačů
jsou velmi těžké.
l Montážní výška zařízení nad elektric-
kou desku je uvedena v technickém listu
(technické specikaci zařízení). Pokud v
montážních návodech plynových zařízení je uvedena větší vzdálenost, zohledněte to (Obr. 1a/b/c).
l Pod kuchyňským odsavačem nene-
chávejte otevřený plamen při sundávání
nádobí z hořáku, nastavte minimální
plamen. Vždy zkontrolujte, zda plamen
nepřesahuje přes okraj nádoby, protože
to způsobuje nežádoucí ztráty energie a
nebezpečnou koncentraci tepla.
l Pokrmy připravované na tucích musí být
pod neustálým dozorem, protože přehřátý tuk se může snadno vznítit.
l Před každou operací výměny ltru anebo
před zahájením oprav, vyjměte zástrčku
zařízení ze zásuvky
l Protitukový ltr do kuchyňského odsa-
vače očistěte jedenkrát do měsíce. Filtr
příliš silně nasycený je snadno zápalný.
l Jestliže se v místnosti, mimo odsavače,
exploatuje jiné zařízení o neelektrickém
napájení energií (např. pečicí trouby na
tekuté palivo, průtokové ohřívače, termy), postarejte se o dostatečnou ventilaci
(přívod vzduchu). Bezpečná exploatace
je možná, pokud při současné práci odsavače a spalujících zařízení, závislých
na vzduchu v místnosti, ve které jsou
ustaveny, panuje podtlak nejvíce 0,004
milibaru (ten bod je neplatný, pokud je
kuchyňský odsavač používaný jako absorbent pachů).
l Odsavač nesmí sloužit jako plocha pod-
pory pro osoby nacházející se v kuchyni.
l Odsavač musí být často čištěný jak ze-
vnitř, tak i vevnitř (NEJMÉNĚ JEDNOU
MĚSÍČNĚ, při dodržování pokynů týkajících se údržby, uvedených v tomto
návodu). Nedodržování zásad týkajících
se čistění odsavače, jak rovněž výměny
ltrů může způsobit vznik ohrožení požárem.
l Jestliže bude napájecí vodič poškozený,
musí být vyměněný v specializovaném
opravářském podniku.
l Je třeba zajistit možnost odpojení spotře-
biče od elektrické sítě vytažením zástrčky
nebo vypnutím dvojpólového vypínače
l Toto zařízení není přizpůsobené k použí-
vání osobami (v tom dětmi) s omezenou
fyzickou, smyslovou anebo psychickou
schopností anebo osobami s nedostatečnými zkušenostmi a znalostí zařízení,
leda že je uskutečňováno pod dohledem
anebo v souladu s návodem k používání
zařízení, odevzdaným osobami odpovídajícími za jejich bezpečnost. Věnujte
pozornost dětem, aby se nebavily varnou
konvicí.
l Je třeba věnovat zvláštní pozornost tomu, aby
spotřebič nepoužívaly děti ponechané bez
dohledu
l To zařízení může být používané dětmi ve
věku 8 let a staršími, osoby s omezenými
fyzickými anebo mentálními schopnostmi,
jak rovněž osoby bez zkušenosti a bez
znalosti zařízení mohou konvici používat,
pokud jsou dozorované anebo byly instruované ohledně obsluhy zařízení bezpečným způsobem a znají ohrožení spojené
s používáním zařízení. Děti si nemohou
se zařízením hrát. Čištění a konzervace
zařízení nemůže být vykonávaná dětmi,
ledaže skončily 8 let a mají dohled zodpovědné osoby.
l Zkontrolujte, zda napětí uvedené na vý-
robním štítku odpovídá místním parametrům napájení.
l Před montáží rozviňte a narovnejte síťo-
vý vodič.
l Pozor! Obalový materiál (polyetylenové
sáčky, kousky polystyrenu apod.) je třeba
běhemrozbalování udržovat mimo dosah
dětí.
l UPOZORNĚNÍ: před připojením odsava-
če k síťovému napájení vždy zkontrolujte, zda je napájecí kabel správně nainstalován a zda NEBYL poškozen během
montážních činností. Nenapojujte přístroj
na elektrickou síť, dokud nebyla zcela
dokončena jeho instalace.
l Nikdy nepoužívejte kryt bez správně na-
montované mříže!
l Je přísně zakázáno vařit jídla s volným
plamenem pod krytem.
l POZOR! Pokud instalace šroubù a úchyt-
ných zaøízení není provedena v souladu
s tímto návodem, hrozí nebezpeèí úrazu
elektrickým proudem.
17
Page 18
MONTAŻ
Vybavení
Kuchyňský odsavač se skládá z následujících elementů (Výkr. 2):
1. Tělo odsavače 1 je vybaveno osvětlením a
ventilátorovou jednotkou
2. Dodatečná ozdobná krycí lišta, spodní 2,
3. Dodatečná ozdobná krycí lišta, horní 3,
Montáž
Montáž zařízení krok za krokem je znázorněna na
obrázcích 3...
Nastavení režimu odtahu kuchyňského odsavače
V průběhu pracovního režimu odtahu odsavače je
vzduch odváděný zevnitř speciálním kanálem. Při
tomto nastavení odstraňte eventuální uhlíkový ltr.
Odsavač je připojený k otvoru odvádějícímu vzduch
zevnitř prostřednictvím pevného anebo elastického
potrubí průměru 150 /120 mm a odpovídajících
svorek do potrubí, které je zapotřebí zakoupit v prodejnách s instalačními materiály. Připojení pověřte
kvalikovanému instalatérovi.
Nastavení pracovního režimu odsavače jako
absorbentu pachů
V této pracovní verzi se přeltrovaný vzduch vrací
zpátky do místnosti prostřednictvím oboustranného výřezu otvorů umístěného v horním komínu.
Při tomto nastavení zamontujte uhlíkový a také se
doporučuje namontovat zpětnou klapku vzduchu
(dostupnost v závislosti na modelu).
Ve vybraných modelech univerzálních odsavačů
přepněte páčku uvnitř odsavače (Obr. 8), abyste
přepnuli odtahový režim na recirkulační režim.
Očištěný vzduch se vrátí do místnosti otvory
nacházejícími se v horní části zařízení.
Nábytkové a teleskopické odsavače pracující
v recirkulačním režimu vyžadují montáž roury
odvádějící vzduch. Druhý konec roury nasměrujte na místnost, rourou bude odváděn ltrovaný
vzduch.
Rychlosti ventilátoru
Nejnižší a střední rychlost používejte v normálních
pracovních podmínkách, jak rovněž malé koncentraci par, zatímco nejvyšší rychlost (TURBO) používejte pouze při silné koncentraci kuchyňských
par, např. v průběhu smažení, anebo grilování.
18
Page 19
OBSLUHA A ÚDRŽBA
Ovládání odsavače se provádí na kontrolním panelu (Obr. 4)
Tlačítko ON/OFF osvětlení
Tlačítko volby intensivní rychlosti (síla odsávání) - trvání 5 minut – stlačte ještě jednou, abyste se
vrátili k předchozímu nastavení.
Tlčítko volby vysoké rychlosti (síly odsávání)
Tlačítko volby střední rychlosti (síly odsávání) když bliká vyznačuje potřebu umýt anebo vyměnit ltr
s uhlíkem.Tento signál je za normální stavu vypnut, k aktivaci signalizace je třeba odstavit elektroniku stisknutím tlačítka 0 po dobu 3 vteřin. Poté stiskněte současně tlačítka 1 a 2 po dobu 3 vteřin,
nejdříve bude blikat pouze tlačítko 1, pak budou blikat obě tlačítka 1 a 2 což bude signalizovat
nastalou aktivaci. Zopakujte operaci, abyste odstavili signalizaci, pak budou blikat tlačítka 1 a 2, pak
bude blikat pouze tlačítko 1, což bude signalizovat odstavení.
Tlačítko volby nízké rychlosti (síly odsávání)
Tlačítko motoru OFF (stand by) – Vypnutí elektroniky – Opětné nastavení signalizace mytí/výměny
ltrů.
MOTOR OFF Stiskněte krátce k vypnutí motoru.
OPĚTNÉ NASTAVENÍ SIGNALIZACE FILTRŮ Při zapnuté digestoři, po provedení údržby ltrů,
stiskněte tlačítko až do zvukového signálu. Blikající dioda 1 (ltr proti mastnotám) anebo 2 (ltr s
uhlíkem ) přestane blikat.
VYPNUTÍ ELEKTRONIKY Stiskněte tlačítko po dobu 3 vteřin, elektronika ovládající digestoř se
vypne. Tato funkce může být užitečná při čištění výrobku. K opětnému zapnutí elektroniky postačí
operaci zopakovat.
V případě nenormálního fungování, dříve než se obrátíte na servisní službu odpojte na dobu alespoň 5
vteřin přístroj od elektrického pohonu vyjmutím ze zástrčky a pak opět napojte. V případě, že nenormální fungování bude pokračovat, obraťte se na servisní službu.
19
Page 20
OBSLUHA A ÚDRŽBA
Konzervace
Pravidelná koncentrace a čištění zařízení zajistí
dobrou a bezporuchovou práci odsavače, jak
rovněž prodlouží jeho trvanlivost. Věnujte speciální
pozornost, aby protitukový ltr a ltr s aktivním
uhlím byly čištěné a vyměňované v souladu s
pokyny výrobce. V průběhu čištění a konzervace
odpojte odsavač od elektrické sítě.
Kovové protitukové ltry
Čistění
Hliníkový tukový ltr čistěte jednou za měsíc během
normálního provozu odsavače, v myčce nebo ručně
jemným čisticím přípravkem nebo tekutým mýdlem.
Výměna
Demontáž hliníkového tukového ltru je znázor-
něna na obrázku 5.
U některých modelů se používá akrylový ltr. Vy-
měňujte jej alespoň jednou za dva měsíce nebo
častěji v případě výjimečně intenzivního používání.
Uhlíkový ltr (používá se pouze ve verzi s recirkulací)
Činnost - Uhlíkový ltr se používá výlučně tehdy,
pokud odsávač není připojený k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost absorbování pachů až do svého nasycení.
Není také vhodný do umytí ani k regeneraci a musí
být vyměňovaný nejméně jedenkrát na 2 měsíce
anebo častěji v případě výjimečně intenzivního používání
Výměna:
Demontáž uhlíkového ltru je znázorněna na
obrázku 6.
Osvětlení
Výměna žárovek je znázorněna na obrázku 7. Používejte žárovky / halogeny / diodové moduly se
stejnými parametry jako u původních namontovaných v zařízení.
Čištění
Normální čištění odsavače:
l Nepoužívejte vlhké hadříky nebo houby ani
proud vody.
l Nepoužívejte rozpouštědla ani alkohol, proto-
že by mohly zmatnět lakované povrchy.
l Nepoužívejte leptavé látky, zejména na čištění
povrchů z nerezové oceli.
l Nepoužívejte tvrdý, drsný hadřík
Doporučuje se použití vlhkého hadříku a neutrálních mycích prostředků.
Pozor: Po několik myti v myčce, lter může zmenit
barvu. Změna barvy neznamená selhání a není
potřebná výměna ltru.
Před každou operací výměny ltru anebo
před zahájením oprav, vyjměte zástrčku zařízení ze zásuvky
20
Page 21
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Recyklace obalu
Zařízení bylo na dobu
přepravy zabezpečeno
obalem proti poškození.
Prosíme Vás, aby jste
po rozbalení zařízení
zlikvidovali části Obr.obalu
způsobem, který neoh-
rožuje životní prostředí.
Veškeré materiály použité k balení nejsou
škodlivé pro životní prostředí, jsou 100 %
recyklovatelné:
l Vnější obal z lepenky / fólie
l Tvar z pěnového polystyrenu (PS) bez
FCKW
l Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení
před zešrotováním uříznout
připojovací kabel.
Tento spotřebič je označen
podle evropské směrni-
ce 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič
po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je
povinen ho odevzdat do sítě sběrných míst.
Síť sběrných míst včetně lokálních sběrných
dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá
k zamezení důsledků nepříznivých pro
zdraví lidí a životní prostředí, vyplývajících
z přítomnosti nebezpečných složek a také
nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
Prohlášení výrobce
Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských
směrnic:
l směrnice pro nízkonapěťová zařízení 2006/95/EC,
l směrnice o elektromagnetické kompatibilitě 2004/108/EC,
l směrnice ErP - 2009/125/EC
a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované
orgánům pro dohled nad trhem.
21
Page 22
BLAHOPRAJEME K VOĽBE ZNAČKY AMICA
i
VÁŽENÍ ZÁKAZNÍCI!
Pred pripojením umývačky riadu do elektrickej siete a spustením jej prevádzky je bezpodmienečne
potrebné, aby ste si dôkladne prečítali celý návod na obsluhu a montáž. Pokyny, ktoré sú jeho obsahom, pomáhajú predchádzať rizikám úrazu a poškodenia zariadenia. Kvôli správnemu využívaniu
umývačky a prípadným konzultáciám uchovávajte dokumentáciu umývačky na bezpečnom mieste.
Tento návod na obsluhu bol spracovaný pre rôzne zariadenia, takže niektoré popísané funkcie sa nemusia týkať zariadenia, ktoré vlastníte.
Dole je uvedené vysvetlenie týkajúci sa symbolov, ktoré sa vyskytujú v tomto návode:
Dôležité informácia týkajúci sa bezpečnosti užívateľa zariadenia a jeho správnej
exploatácie.
Ohrozenie vyplývajúce z nevhodného
zaobchádzania so zariadením a činnosti,
ktoré môže vykonať len kvalikovaná osoba, napríklad zo servisu výrobcu.
Pokyny spojené s používaním zariadenia.
Informácia týkajúci sa ochrany životného
prostredia.
Zákaz vykonávanie určitých činností
užívateľom.
OBSAH
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ 23
MONTÁŽ 24
OBSLUHA A ÚDRŽBA 25
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ 27
ZÁRUKA A POPRODEJNÍ SERVIS 27
Umývačka riadu je určená výlučne pre
domáce použitie.
Výrobca si vyhradzuje možnosť prevádzania zmien neovplyvňujúcich fungovanie
spotrebiča.
22
Page 23
POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ
i
i
l Výrobca nenesie žiadnu zodpovednosť
za eventuálne škody alebo požiare spôsobené zariadením a vyplývajúcim z nedodržovania pokynov uvedených v tomto
návodu.
l Kuchynský odsávač sa používa na od-
straňovanie kuchynských pár. Nepoužívajte ho na iné účely.
l Odsávač, ktorý funguje v režime odťa-
hu, pripojte k príslušnému ventilačnému
potrubiu (nepripájajte ku komínovým,
dymovým alebo spalinovým potrubiam,
ktoré sú v prevádzke). Odsávač vyžaduje inštaláciu potrubia, ktoré odvádza
vzduch smerom von z miestnosti. Dĺžka
potrubia (najčastejšie rúrka Ø 120 alebo
150mm) nesmie byť dlhšia ako 4-5 m.
Potrubie, ktoré odvádza vzduch je taktiež
nutné pri teleskopických a nábytkových
digestoroch v prevádzkovom režime pohlcovača.
l Odsávač, ktorý je v prevádzkovom reži-
me pohlcovača vyžaduje inštaláciu ltra
s aktívnym uhlím. V tomto prípade sa
nevyžaduje inštalácia potrubia odvádzajúceho vzduch von, odporúča sa však
montáž usmerňovača prúdu vzduchu
(iba komínové odsávače).
l Odsávač má nezávislé osvetlenie a tiež
odťahový ventilátor s možnosťou nastaviť jednu z niekoľkých rýchlostí otáčania.
l V závislosti na verzii zariadenia je od-
sávač určený na trvale pripevnenie na
zvislú stenu nad plynovým alebo elektrickým sporákom (komínové a univerzálne
odsávače); na strop nad plynovým alebo elektrickým sporákom (ostrovné odsávače); na zvislú stenu v zabudovanom
nábytku nad plynovým alebo elektrickým
sporákom (teleskopické a vstavané odsávače). Pred inštaláciou sa uistite, či
konštrukcia steny / stropu je dostatočná
na udržanie odsávača. Niektoré modely
odsávačov sú veľmi ťažké.
l Výška inštalácie zariadenia nad elektric-
kou varnou doskou je uvedená v liste
výrobku (technickej špecikácii zariadenia). Ak je v návode na inštaláciu plynových zariadení uvedená väčšia vzdialenosť, je potrebné to vziať do úvahy (obr.
1a/b/c).
l Pod kuchynským odsávačom nene-
chávajte otvorený oheň, pri vyberaní riadu z horáku nastavte minimálny plameň.
Vždy skontrolujte, či plameň nepresahuje
poza riad, pretože to spôsobuje nežiaduce straty energie a nebezpečnú koncentráciu tepla.
l Jedlá pripravované na tukoch musia byť
neustále dohliadané, pretože príliš zahriaty tuk sa môže vznietiť.
l Pred každou operáciou čistenia alebo vý-
meny ltra alebo pred začiatkom opráv,
vytiahnite zástrčku spotrebiča zo zásuvky.
l Čistenie hliníkového ltra, je potrebné
vykonávať prinajmenšom raz na mesiac,
v súvislosti s existujúcim rizikom požiaru
(nasýtený tuk je ľahko zápalný).
l Ak sa v miestnosti, okrem kuchynského
odsávača, exploatuje aj iný spotrebič
s neelektrickým napájaním (napr. pece
na tekuté palivo, prietokové ohrievače,
termy), je nutné zabezpečiť postačujúcu
ventiláciu (prívod vzduchu). Bezpečná
exploatácia je možná, keď pri súčasnej
práci kuchynského odsávača a spaľujúcich zariadení, ktoré sú závislé na
vzduchu v miestnosti, v mieste nastavenia týchto zariadení je podtlak najvyššie
0,004 milibaru (tento bod neplatí, kedy je
kuchynský odsávač používaný ako absorbent zápachov).
l Odsávač nemôže slúžiť ako plocha pod-
pory pre osoby nachádzajúce sa v kuchyni.
l Odsávač musí byť často čistený jak
zvnútra, tak i zvonka (NAJMENEJ RAZ
MESAČNE, pri dodržovanie pokynov týkajúcich sa údržby, uvedených v tomto
návodu). Nedodržovanie zásad týkajúcich sa čistenie odsávača, ako aj výmeny
ltrov môže spôsobiť vznik ohrozenia požiarom.
l Ak napájací kábel bude poškodený, to
musí byť vymenený v špecializovanom
opravárenskom podniku.
l Je potreba zabezpečiť možnosť odpoje-
nia spotrebiča od elektrickej siete vytiahnutím zástrčky alebo vypnutím dvojpólového vypínača
l Toto zariadenie nie je prispôsobené k
používaniu osobami (v tom deťmi)s obmedzenou fyzickou, zmyslovou alebo
psychickou schopnosťou alebo osobami
s nedostatočnými skúsenosťami a znalosťami zariadenia, iba ak je uskutočňované
pod dohľadom alebo v súlade s návodom
používania zariadenia, odovzdanom osobami odpovedajúcimi za ich bezpečnosť.
l Je potreba venovať zvláštnu pozornosť tomu,
aby spotrebič nepoužívali deti ponechané bez
dohľadu
l Skontrolujte, či napätie uvedené na vý-
robnom štítku odpovedá miestnym parametrom napájania.
l Pred montážou rozviňte a narovnajte sie-
ťový kábel.
l Pozor! Obalový materiál (polyetylénové
vrecúška, kúsky polystyrénu a pod.) treba počas rozbaľovania udržovať mimo
dosahu detí.
l UPOZORNENIE: pred pripojením odsá-
vača k sieťovému napájaniu vždy skontrolujte, či bol napájací kábel správne
nainštalovaný a či NEBOL pritlačený
odsávačom počas montážnych prác. Nenapájajte spotrebiče na elektrickou sieť,
pokiaľ nebola úplne dokončená jeho inštalácia.
l Nepoužívať NIKDY odsávač pary bez
správne namontovanej mriežky!
l Je prísne zakázané pod odsávačom pary
pripravovať jedlá na plameni.
l POZOR! Chýbajúca inštalácia skrutiek a
upevòovacích zariadení v súlade s týmito
pokynmi môže ma za následok ohrozenie elektrickým prúdom.
23
Page 24
MONTÁŽ
Vybavenie

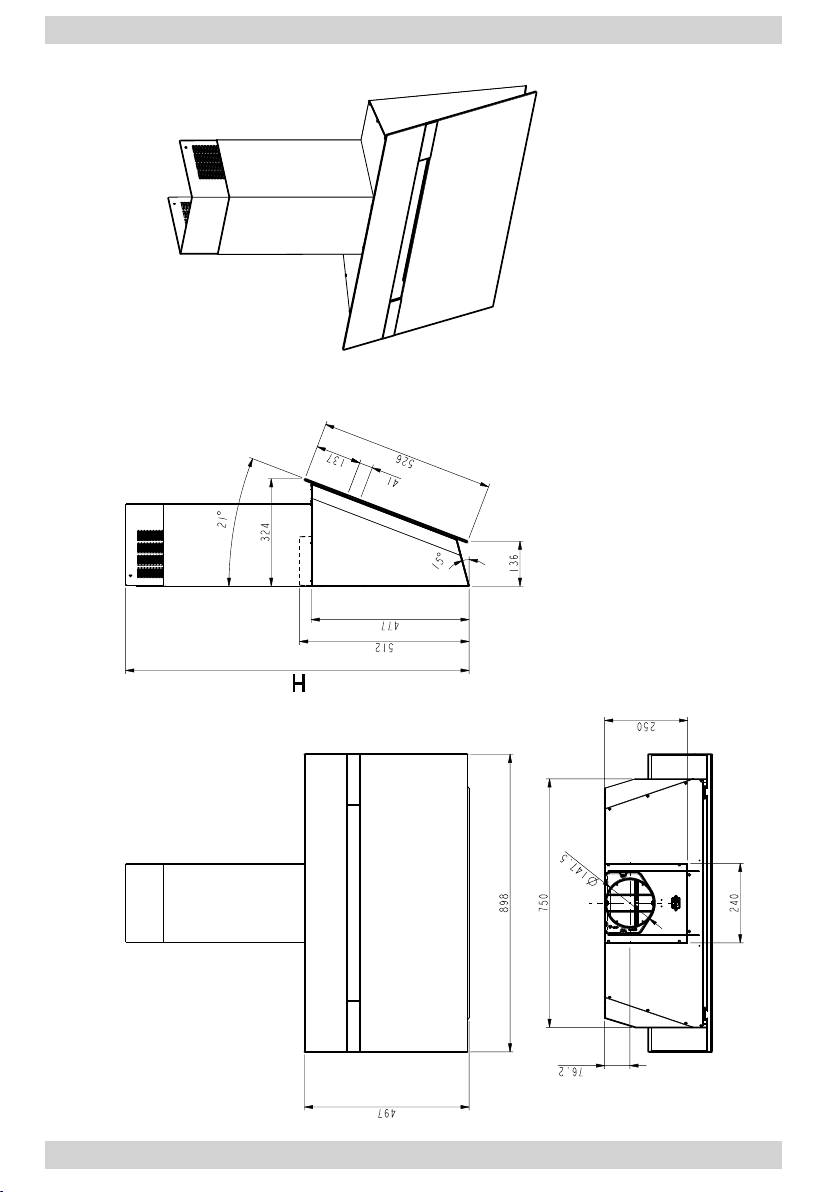

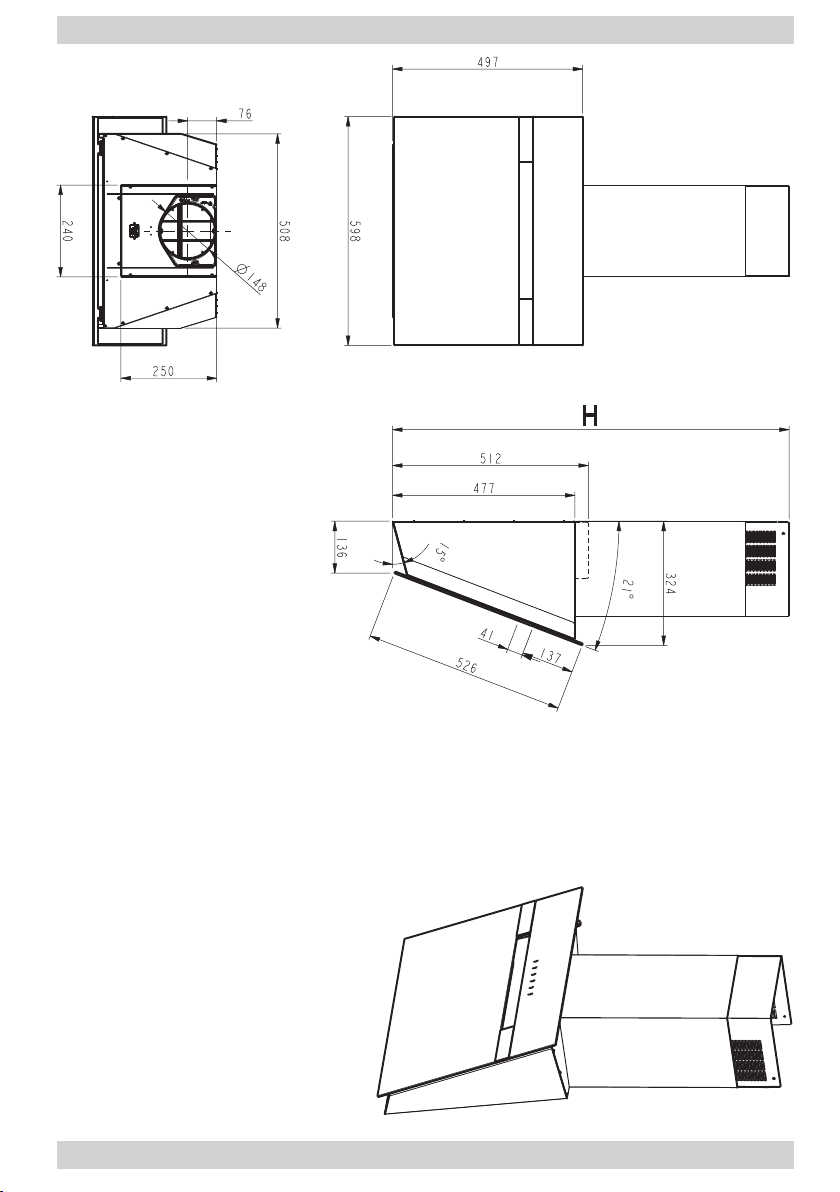

Kuchynský odsávač sa skladá z nasledujúcich elementov (výkr. 2):
1. Telo odsávača 1 je vybavené osvetlením a ventilátorovou jednotkou,
2. Dodatočná ozdobná krycia lišta, horná 2,
3. Dodatočná ozdobná krycia lišta, spodná 3,
Montáž
Montáž zariadenia krok za krokom je znázornená
na obrázkoch 3...
Nastavenie digestora na režim odsávania
V tomto prípade je vzduch odvádzaný von zvláštnym potrubím. Pri takom nastavení je nutné odstrániť prípadné ltre s aktívnym uhlíkom.
Digestor je pripojený k ventilačnému otvoru
odvádzajúcemu vzduch von z miestnosti pomo¬cou pevného alebo pružného potrubia s priemerom 120 mm a správnych objímok k tomuto potrubiu, ktoré sú dostupné v obchodoch s inštalačnými
materiálmi.
Pripojením je nutné poveriť kvalikovanú osobu.
Nastavenie digestora na režim ltrácie
V tomto prípade sa preltrovaný vzduch vracia späť
do miestnosti prostredníctvom výrezov umiestnených po oboch stranách horného komína.
Pri takom nastavení je nutné namontovať lter s aktívnym uhlíkom a odporúča sa namontovať spätnu
klapku (dostupnosť v závislosti od modelu).
Pri vybraných modeloch univerzálnych odsávačov je potrebné prepnúť páčku vo vnútri odsávača
(obr. 8), aby ste mohli prepnúť prevádzkový režim
z odťahového na režim pohlcovača zápachov. Vyčistený vzduch sa vráti do miestnosti cez otvory,
ktoré sa nachádzajú v hornej časti zariadenia.
Odsávače nábytkové a teleskopické, ktoré fungujú v režime pohlcovača vyžadujú montáž potrubia,
ktoré odvádza vzduch. Druhý koniec potrubia je
potrebné nasmerovať do miestnosti, tadiaľ bude
odvádzaný preltrovaný vzduch.
Rýchlosti ventilátora
Najnižšia a prostredná rýchlosť slúžia na prevádzku za normálnych podmienok a na odstra¬ňovanie
nízkych koncentrácií pár, kým najvyššia rýchlosť
slúži len na odstraňovanie vysokých koncentrácií
kuchynských pár, napr. počas vyprážania alebo
grilovania.
24
Page 25
OBSLUHA A ÚDRŽBA
Ovládanie odsávače sa vykonáva pomocou ovládacieho panela (obr. 4)
Tlačidlo ON/OFF osvetlenie
Tlačidlo voľby intenzívnej rýchlosti (výkonnosť odsávania) – trvanie 5 minút – znovu stlačiť, aby sa
vrátilo do predchádzajúceho nastavenia.
Tlačidlo voľby vysokej rýclosti (výkonnosť odsávania).
Tlačidlo voľby strednej rýchlosti (výkonnosť odsávania) - keď bliká, upozorňuje na potrebu umytia
alebo výmeny uhlíkového ltra. Táto signalizácia je normálne deaktivovaná. Pre aktiváciu signalizácie, vylúčiť elektroniku stlačením tlačidlo 0 na 3 sekundy. Nasledovne, stlačiť súčasne tlačidlá 1 a
2 na 3 sekundy, najprv bude blikať iba tlačidlo 1, potom budú blikať obe tlačidlá 1 a 2 oznamujúce
aktiváciu. Zopakovať operáciu pre deaktiváciu signalizácie, najprv budú blikať tlačidlá 1 a 2 a potom
bude blikať iba tlačidlo 1 oznamujúce deaktiváciu.
Tlačidlo voľby nízskej rýchlosti (výkonnosť odsávania) - ak bliká, oznamuje potrebu umývania tuko-
vého ltra.
Tlačidlo OFF motor (stand by) – Vylúčenie elektroniky - Reset signalizácie umývanie/výmena ltrov.
OFF MOTOR Stlačiť na krátko, aby sa vypol motor.
RESET SIGNALIZÁCIA FILTROV Pri zapnutom odsávači pary, po vykonaní údržby ltrov, stlačiť
tlačidlo po zvukový signál. Blikajúca kontrolka Led 1 (tukový lter) alebo 2 (uhlíkový lter) prestane
blikať.
VYLÚČENIE ELEKTRONIKY Stlačiť tlačidlo na dobu 3 sekúnd, vylúči sa elektronika riadenia
odsávača pary. Táto funkcia môže byť užitočná počas čistenia výrobku. Pre opätovné zavedenie
elektroniky, je postačujúce zopakovať operáciu.
V prípade eventuálnych porúch v činnosti, skôr ako sa obrátite na odbornú asistenciu, odpojte aspoň na
5 sekúnd zariadenie od elektrického prívoda odpojením zástrčky a znovu ho napojte. V prípade, že by
porucha v činnosti pretrvávala, obráťte sa na odbornú asistenciu.
25
Page 26
OBSLUHA A ÚDRŽBA
Údržba
Regulárna údržba a čistenie spotrebiča zabezpečí dobrou
a bezporuchovou práci kuchynského odsávača, ako
aj predĺži jeho trvanlivosť. Je nutné venovať špeciálnu
pozornosť, aby tukové aj uhlíkové ltre boli vymieňané v
súlade s odporúčaním
Metalowy ltr przeciwtłuszczowy
Čistenie
Hliníkový protitukový lter je potrebné čistiť každý
mesiac počas normálnej prevádzky odsávače, v
umývačke riadu alebo ručne s použitím jemného
čistiaceho prostriedku alebo tekutého mydla.
Výmena
Demontáž hliníkového protitukového ltra je
znázornená na obrázku č. 5.
Pri niektorých modeloch je použitý akrylový lter.
Musí byť vymenený aspoň raz za 2 mesiace, alebo
častejšie v prípade veľmi intenzívneho používania.
Uhlíkový lter (používaný iba vo verzii pohlcovača)
Uhlíkový lter sa používa výlučne vtedy, keď odsávač nie
je pripojený k ventilačnému kanálu.
Filter s aktívnym uhlím má schopnosť absorbovania
pachov až do svojho nasýtenia. Nie je tiež vhodný do
umytia ani k regenerácii a musí byť vymieňaný najmenej
jedenkrát na 2 mesiace alebo častejšie v prípade výnimočne intenzívneho používania.
Výmena:
Demontáž uhlíkového ltra je znázornená na obrázku 6.
Osvetlení
Výmena osvetlenia je znázornená na obrázku č. 7.
Je potrebné používať žiarovky / halogény / diódové
moduly s rovnakými parametrami ako sú nainštalované výrobcom v zariadení.
Čistenie
Normálne čistenie odsávača:
l Nepoužívajte vlhké handričky alebo špongie
ani prúd vody.
l Nepoužívajte riedidlá ani alkohol, pretože by
mohli zmatnieť lakované povrchy.
l Nepoužívajte leptavé látky, najmä na čistenie
povrchov z nerezovej oceli.
l Nepoužívajte tvrdé, drsné handričky
Odporúča sa používanie vlhkej handričky a neutrálnych mycích prostriedkov.
Pozor: Po niekoľko umývanie v umývačke, lter
môže zmeniť farbu. Zmena farby neznamená
zlyhanie a nie je potrebná výmena ltra.
Pred každou operáciou čistenia alebo výme-
ny ltra alebo pred začiatkom opráv, vytiahnite zástrčku spotrebiča zo zásuvky.
26
Page 27
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
Recyklace obalu
Zařízení bylo na dobu
přepravy zabezpečeno
obalem proti poškození.
Prosíme Vás, aby jste
po rozbalení zařízení
zlikvidovali části Obr.obalu
způsobem, který neoh-
rožuje životní prostředí.
Veškeré materiály použité k balení nejsou
škodlivé pro životní prostředí, jsou 100 %
recyklovatelné:
l Vnější obal z lepenky / fólie
l Tvar z pěnového polystyrenu (PS) bez
FCKW
l Fólie a sáčky z polyetylénu (PE)
LIKVIDACE / ZUŽITKOVÁNÍ SPOTŘEBIČE
Pokud už nebudeme používat spotřebič, tak je třeba opotřebenému zařízení
před zešrotováním uříznout
připojovací kabel.
Tento spotřebič je označen
podle evropské směrni-
ce 2002/96/ES. Takovéto
označení nás informuje, že tento spotřebič
po období jeho používání nemůže být vyhozen s jinými domácími odpady. Uživatel je
povinen ho odevzdat do sítě sběrných míst.
Síť sběrných míst včetně lokálních sběrných
dvorů tvoří vhodný systém umožňující odevzdání těchto spotřebičů.
Vhodné zacházení s opotřebenými elektrickými a elektronickými spotřebiči přispívá
k zamezení důsledků nepříznivých pro
zdraví lidí a životní prostředí, vyplývajících
z přítomnosti nebezpečných složek a také
nevhodného skladování a zužitkování takovýchto spotřebičů.
ZÁRUKA A POPRODEJNÍ SERVIS
Záruka
Záruční opravy se provádějí na základě záručního listu.
Výrobce neodpovídá za jakékoliv škody způsobené nesprávným zacházením s výrobkem.
Prohlášení výrobce
Producent tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských
směrnic:
l směrnice pro nízkonapěťová zařízení 2006/95/EC,
l směrnice o elektromagnetické kompatibilitě 2004/108/EC,
l směrnice ErP - 2009/125/EC
a proto byl spotřebič označen a také bylo pro něho vystaveno prohlášení o shodě poskytované
orgánům pro dohled nad trhem.
27
Page 28
THANK YOU FOR PURCHASING AN AMICA APPLIANCE
i
DEAR CUSTOMER!
You are now a user of a kitchen extractor hood. This hood has been designed and manufactured specially with a view to satisfying your expectations and it will certainly constitute a tting element of a
modern kitchen. The modern structural solutions and the newest technologies used in production of this
hood guarantee its high effectiveness and good appearance.
Please read these instructions carefully before installing the hood. They will help you avoid mistakes
during installation and operation of the hood.
We wish you a lot of satisfaction from choosing our kitchen extractor hood.
Symbols appearing in these instructions have the following meaning:
Important information concerning proper
operation of the appliance and your personal safety.
Risks resulting from improper operation
of the appliance. Activities that must be
performed by a qualied technician.
Tips on how to use the appliance.
Information on how to protect the environment.
This indicates actions than must not be
performed by the user.
TABLE OF CONTENTS
GUIDELINES CONCERNING THE SAFETY OF USE 29
INSTALLATION 30
OPERATION AND MAINTENANCE 31
ENVIRONMENTAL PROTECTION 33
The appliance is intended for household
use only.
The manufacturer reserves the right to
introduce changes which do not affect the
operation of the appliance.
28
Page 29
GUIDELINES CONCERNING THE SAFETY OF USE
i
i
l The manufacturer will accept no respon-
sibility for any damage due to installation
or operation not conforming to these instructionsi
l Cooker hood is designed to remove
cooking odours. Do not use cooker hood
for other purposes.
l Connect the cooker hood operating in
extraction mode to a suitable ventilation duct (do NOT connect the cooker
to smoke or ue gas ducts, which are
in use). It requires installation of the air
extraction duct to the outside. The duct
length (typically 120 or 150mm in diameter) should not exceed 4-5 m. The air exhaust duct is also required for telescopic
and under furniture cooker hoods operating in air recirculation mode.
l Cooker hood operating in air recircula-
tion mode requires the installation of an
activated charcoal lter. In this case, installing an extractor duct is not required,
however it is recommended to install an
air guide vane. (chimney cooker hoods
only).
l The cooker hood features independent
lighting and exhaust fan that can be operated at one of several speeds.
l Depending on the type, the hood is de-
signed to be permanently attached to a
vertical wall over a gas or electric stove
(chimney and universal hoods); on the
ceiling over a gas or electric stove (island
hoods); on the vertical built in furniture
over a gas or electric stove (telescopic
and built-in hoods). Before installing,
make sure that the wall/ceiling structure
is strong enough to suspend the hood.
Some hoods are very heavy.
l For details of the installation distance
above an electric hob please refer to
product technical sheet If the installation
instructions of the gas cooker specify a
greater distance, this must be taken into
account (Fig. 1a/b/c).
l Do not leave an open ame under the
hood. When the pots are removed from
the burner, set the minimum ame. Always make sure that the ame does not
extend outside the pot, because it causes
unwanted loss of energy and a dangerous concentration of heat.
l Any food cooked in fat shall be constantly
monitored, since overheated fat can ignite very easily.
l Pull the plug of the power cord from a
wall socket before any lter cleaning or
repair operation.
l The textile grease lter should be re-
placed, and the aluminium lter should
be cleaned at least every one month in
connection with the existing re danger
(saturated fat is very ammable).
l If any other non-electric devices are used
in the same room as the hood (e.g. liquid fuel ovens, ow-through or volumetric
water heaters), it is necessary to provide
appropriate ventilation (air supply). Safe
operation is possible when during simultaneous operation of the hood and combustion devices dependent on air supply
the negative pressure of not more than
0.004 milibar is maintained at the loca-
tion of these devices inside the room (this
point does not apply when the hood is
used as an odour absorber).
l Do not lean on hood
l The hood should be frequently cleaned
inside and on the outside surfaces (at
least once a month). See “Cleaning section” in this manual.
l If the power wire gets broken, it should
be replaced with a new one in a specialist
repair shop.
l Make sure the appliance can be easily
disconnected from the mains, either by
pulling the plug out of the mains socket,
or by switching the two-pole switch off.
l This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been given supervision
or instruction concerning use of the appliance by a person responsible for their
safety.
l Children should be supervised to ensure
that they do not play with the appliance.
l Check if the voltage indicated on the rat-
ing plate corresponds to the local power
supply parameters.
l Before installing unwind and straighten
the power cord.
l Warning! The packaging materials (poly-
ethylene bags, small pieces of foamed
polystyrene etc.) should be kept away
from children while unpacking.
l NOTE: Before connecting the hood to the
mains power supply always check that
the power cord is properly installed and
is not trapped by the appliance. Do not
connect the appliance to the mains until
the installation is fully complete.
l Never use the hood without effectively
mounted grating!
l The aming of foods beneath the hood
itself is severely prohibited.
l WARNING! Failure to install the screws
or xing device in accordance with these
instructions may result in electrical haz-
ards
29
Page 30
INSTALLATION
Elements
kitchen hood consists of the following elements
(Fig. 2):
1. Cooker hood body 1 equipped with a light and
a fan unit,
2. Additional decorative bottom masking frame 2,
3. Additional decorative top masking frame 3.
Installation
Step-by-step appliance installation is shown on Fig.
3...
Setting the air extractor mode of operation of
the hood
In the extractor mode air is discharged to the outside by a special conduit. In that setting any carbon
lters shall be removed. The hood should be connected to the opening discharging air to the outside
by means of a rigid or exible conduit of
120 mm diameter, which should be purchased in a
shop selling installation materials.
A qualied installer should be commissioned to
make the connection.
Setting the odour absorber mode of operation
of the hood
In this option ltered air returns to the room
through openings in the front of the hood.
In this setting it is necessary to install the carbon
lter. It is recommended to install the air guide
(availability depending on model).
In some universal hoods you need to switch lever
inside the hood (Fig. 8) to switch between the
extraction and air recirculation modes. The cleaned air is returned to the room through the holes
in the top of the unit.
Furniture and telescopic cooker hoods operating
in air recirculation mode require installation of the
exhaust duct. The other end of the duct should be
directed to the room as it will discharge ltered air.
Fan speeds
The lowest and medium speeds should be used
under normal conditions and with low concentration
of fumes. The maximum speed should be used in
case of high concentration of kitchen fumes, e.g.
during frying or grilling.
30
Page 31
OPERATION AND MAINTENANCE
Use control panel to control your cooker hood (Fig. 4)
Light key ON/OFF
Intensive speed selection key (suction power) - duration 5 minutes - press again to return to previous setting.
High-speed selection key (suction power).
Medium-speed selection key (suction power) - when ashing it indicates the need to wash or repla-
ce the carbon lter. This signal is normally deactivated. To activate the alarm, disable the electronic
by pressing the 0 button for 3 seconds. Next, simultaneously press buttons 1 and 2 for 3 seconds;
at rst, only button 1 will ash, then both buttons 1 and 2 will ash to indicate activation. Repeat the
procedure to deactivate the alarm; at rst buttons 1 and 2 will ash and subsequently only button 1
to indicate deactivation.
Low-speed selection key (suction power) - when ashing it indicates the need to wash the fats lter.
Motor key OFF (stand by) – excludes the electronics – reset wash/replace lters signals.
MOTOR OFF Press briey to switch the motor off.
RESET FILTERS SIGNALS In functioning mode, after carrying out lter maintenance, press the key
until hearing the sound signal. The ashing LED 1 (grease lter) or 2 (carbon lter) stops ashing.
EXCLUDING THE ELECTRONICS Press the key for 3 seconds. The hood command electronics
will be excluded. This function can be useful during the product cleaning operations. Just repeat the
operation to reinsert the electronics.
If the hood fails to operate correctly, briey disconnect it from the mains power supply for almost 5 sec.
by pulling out the plug. Then plug it in again and try once more before contacting the Technical Assistance Service.
31
Page 32
OPERATION AND MAINTENANCE
Maintenance
Regular maintenance and cleaning of the device
will ensure faultless operation, and help extend the
life of the unit. Attention should be paid to replacing
grease and carbon lters according to instructions.
Aluminium grease lter
Cleaning
For normal hood operation, aluminium grease lter
should be cleaned every month in the dishwasher
or by hand using a mild detergent or liquid soap.
To replace:
Dismantling of aluminium grease lter is shown on
Figure 5.
Acrylic lter is used in some models. This lter sho-
uld be replaced at least once every two months or
more frequently if the appliance is used intensively.
Charcoal lter (only the recirculation version)
Operation - Carbon lters can be used only when
the hood is not connected to any ventilation duct.
Filters with active carbon can absorb odours until
they are saturated. They cannot be washed or regenerated and should be replaced at least every 2
months or more frequently in case of very intensive
use.
Replace:
Dismantling of charcoal lter is shown on Figure 6.
Lighting
See Figure 7 for details how to replace lights. Use
incandescent / halogen / LED modules of the same
specication as those factory-installed in the appliance.
Cleaning
Normal hood cleaning:
l Do not use a soaked cloth, sponge, or water
jet.
l Do not use solvents or alcohol, as they may
tarnish lacquered surfaces.
l Do not use caustic substances, especially for
cleaning stainless steel.
l Do not use a rough or abrasive cloth.
It is recommend to use a damp cloth and a neutral
detergent.
Aluminium lters may be washed in the dishwash-
er. The colour of aluminium lters may change after
several washings. This is normal and it is not necessary to renew the lters.
Pull the plug of the power cord from a wall
socket before any lter cleaning or repair operation.
32
Page 33
ENVIRONMENTAL PROTECTION
Recycling of the packaging
Our packaging is made of environmentally friendly materials,
which can be reused:
l The external packaging is made of cardboard/
foil
l The FCKW free shape of foamed polystyrene
(PS)
l Polyethylene (PE) foils and bags
ELIMINATION / DISPOSAL OF THE EUIPMENT
If the appliance is no longer
in use, cut the connecting
cable off the used equipment before scrapping.
We also recommend that
the appliance is locked or
render it useless so that
the appliance presents no
danger to children while being stored for
disposal. This appliance is marked with a
symbol of the crossed out waste container
in conformance with the European Directive
2002/96/EC. Such marking informs that the
equipment may not be kept together with
other waste coming from the household after the period of its use. The user is obliged
to dispose of the appliance at the waste collection point authorised by the local authority. The local waste collection points, shops
and communal units form an appropriate
system enabling the disposal of the equipment.
Handling the used electrical and electronic
equipment and any hazardous substances
contained therein in a correct manner is vital to avoid damage the local natural environment. Therefore care and responsibility
should always be taken in the disposal of
these products
Manufacturer’s Declaration
The manufacturer hereby declares that this product meets the requirements of the following European
directives:
l Low Voltage Directive 2006/95/EC,
l Electromagnetic Compatibility (EMC) Directive 2004/108/EC,
l ErPDirective2009/125/EC
and has thus been marked with the symbol and been issued with a declaration of compliance made
available to market regulators.
33
Page 34
WIR GRATULIEREN IHNEN ZUM KAUF DES GERÄTES DER MARKE AMICA
i
SEHR GEEHRTER KUNDE!
Sie sind jetzt Benutzer der Abzugshaube neuester Generation. Diese Abzugshaube wurde konzipiert und ausgeführt
um Ihren Erwartungen entgegenzukommen und wird sicherlich ein Element Ihrer modern ausgestatteter Küche bilden. Die hier angewandten Konstruktionslösungen und neueste Produktionstechnologien gewährleisten dem Gerät
hohe Funktionalität und schönes Aussehen. Vor der Montage der Abzugshaube machen Sie sich bitte mit dem Inhalt
der vorliegenden Bedienungsanleitung vertraut. Dadurch vermeiden Sie fehlerhafte Montage und Bedienung der
Abzugshaube.
Wir wünschen Ihnen volle Zufriedenheit: mit diesem Gerät haben Sie eine gute Wahl getroffen.
Im Folgenden nden Sie Erläuterungen der Symbole, die wir in der Bedienungsanleitung verwenden:
Wichtige Informationen zur Sicherheit des
Benutzers und zum ordnungsmäßigen
Gebrauch des Gerätes.
Gefahren durch falschen Umgang mit dem
Gerät und Hinweise für Maßnahmen, die
nur durch einen Fachmann, z.B. durch den
Servicetechniker des Herstellers, ergriffen
werden dürfen.
INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE 35
MONTAGE 36
BEDIENUNG UND WARTUNG 37
UMWELTSCHUTZ 39
GARANTIE 39
Informationen und nützliche Tipps zum
Gebrauch.
Informationen zum Umweltschutz.
Verbot für die Ausführung bestimmter
Maßnahmen durch den Benutzer.
Der Geschirrspüler ist nur für den Hausgebrauch bestimmt.
Der Hersteller behält sich das Recht vor,
Änderungen vorzunehmen, die die Gerätefunktion nicht beeinträchtigen.
34
Page 35
i
i
WICHTIGE SICHERHEITSHINWEISE
l Der Hersteller haftet nicht für die Schä-
den, die Folge der Nichteinhaltung inder
vorliegenden Gebrauchsanweisung angeführten Prinzipien sind.
l Die Dunstabzugshaube dient zur Abfüh-
rung von Gerüchen und Dämpfen. Verwenden Sie die Dunstabzugshaube nicht
zu anderen Zwecken.
l Beim Abluftbetrieb muss die Dunstab-
zugshaube an einen entsprechenden
Lüftungskanal angeschlossen werden
(nicht an betriebsaktive Kamin-, Rauchoder Abgaskanäle anschließen!). Es
ist dabei erforderlich, eine Leitung zur
Abführung der Abluft nach außen zu installieren. Diese Abluftleitung (ein Rohr
mit einem Durchmesser von Ø 120 oder
150mm) sollte mindestens 4-5 m lang
sein. Die Abluftleitung ist auch bei Teleskop-und Möbeldunstabzugshauben bei
Umluftbetrieb erforderlich.
l Beim Umluftbetrieb muss der Aktivkoh-
lelter installiert werden. In diesem Fall
ist es nicht mehr erforderlich, die Leitung
zur Abführung der Abluft zu installieren.
Zu empfehlen ist dagegen die Montage
des Umlenkblechs für die Abluft (nur bei
Kaminabzugshauben).
l Die Dunstabzugshaube verfügt über eine
unabhängige Beleuchtung sowie einen
Abluftventilator mit der Möglichkeit der
Einstellung einer der mehreren Leistungsstufen.
l Je nach der Version der Gerätes ist die
Dunstabzugshaube für eine dauerhafte
Anbringung an einer vertikalen Wand
über einem Gas- oder Elektroherd (Kaminabzugshauben und Universalabzugshauben); unter der Decke über einem
Gas- oder Elektroherd (Inselabzugshauben); an einer vertikalen Wand in einem
Möbelstück über einem Gas- oder Elektroherd (Teleskop-und Möbeldunstabzugshauben) bestimmt. Vergewissern
Sie sich vor der Montage, ob die Wandoder Deckenkonstruktion für die Montage
der Dunstabzugshaube geeignet ist und
standhalten kann. Manche Modelle der
Dunstabzugshauben sind sehr schwer.
l Die Montagehöhe über dem Elektroherd
ist im Produktdatenblatt (in der technischen Spezikation des Gerätes) angegeben. Sollte in der Montageanleitung für
Gasherde ein größerer Abstand angegeben sein, so muss dies berücksichtigt
werden (Abb. 1a/b/c).
l Vermeiden Sie offene Flammen unter der
Dunstabzugshaube. Wenn Sie das Kochgeschirr von der Gaskochstelle nehmen,
stellen Sie die Flamme zuvor auf Minimum. Sorgen Sie immer dafür, dass
die Flamme keinesfalls über das Kochgeschirr hinausragt, sonst kommt es zu
unerwünschten Energieverlusten und zur
gefährlichen Konzentration von Wärme.
l Die Zubereitung der Gerichte mit Fetten
muss stets unter Aufsicht erfolgen, da
das überhitzte Fett sich schnell selbst
entzünden kann.
l Vor jedem Filterwechsel oder vor Durch-
führung von Reparaturen trennen Sie
das Gerät von der Stromversorgung, indem Sie den Stecker aus der Steckdose
ziehen.
l Der Fettlter der Dunstabzugshaube ist
durchschnittlich alle zwei bis drei Wochen zu reinigen. Ein überfetteter Filter
bedeutet Brandgefahr!
l Sollten im Raum gleichzeitig sowohl die
Abzugshaube als andere nicht mit Strom
35
gespeiste Geräte (z.B. Öfen für üssige
Brennstoffe, Durchlauferhitzer, Thermen) betrieben werden, muss für eine
ausreichende Belüftung des Raumes
(Luftzufuhr) gesorgt werden. Ein sicherer
Betrieb der Abzugshaube ist nur dann
möglich, wenn bei gleichzeitigem Betrieb
der Dunstabzugshaube und anderer, luftverbrauchender Geräte, der Unterdruck
in ihrer direkten Nähe den Wert von max.
0,004 mB erreicht (dieser Wert gilt nicht
bei Umluftbetrieb der Dunstabzugshaube).
l Die Dunstabzugshaube darf nicht als
Stützäche für Personen, die sich gerade
in der Küche benden, genutzt werden.
l Die Dunstabzugshaube sollte sowohl von
außen als auch von innen oft (MINDESTENS EINMAL PRO MONAT, unter Beachtung der in dieser Gebrauchsanweisung angegebenen
Hinweise zur Wartung des Gerätes) ge-
reinigt werden. Bei Nichtbeachtung der
Grundsätze,
die die Reinigung der Dunstabzugs-
haube und den Filterwechsel betreffen,
entsteht Brandgefahr. Der Hersteller
übernimmt keine Haftung für eventuelle
Schäden oder Brände, die durch das Gerät verursacht wurden und sich aus der
Nichtbeachtung der in dieser Gebrauchsanweisung angegebenen Hinweise ergeben.
l Wird das Netzkabel beschädigt, muss es
von einem Fachmann repariert werden.
l Das Gerät muss problemlos vom Strom-
netz zu trennen sein, indem man den
Stecker herauszieht oder den zweipoligen Schalter betätigt.
l Das Gerät darf nicht durch Personen (da-
runter auch Kinder) mit eingeschränkten
körperlichen, sinnlichen oder psychischen
Fähigkeiten sowie durch unerfahrene sowie solche Personen, die das Gerät nicht
kennen, bedient werden, es sei denn, es
geschieht unter Aufsicht oder gemäß der
Anweisungen der für ihre Sicherheit verantwortlichen Personen.
l Erlauben Sie nicht den Kindern das Ge-
rät ohne Aufsicht zu bedienen. Erlauben
Sie den Kinder nicht mit dem Gerät zu
spielen.
l Prüfen Sie, ob die auf Typenschild ge-
machten Angaben zur Spannung den örtlichen Parametern der Stromversorgung
entsprechen.
l Das Netzkabel vor der Montage ausrol-
len und begradigen.
l Vorsicht! Verpackungsmaterialen (Kunst-
stoffbeutel und Styropor) können gefährlich sein! Halten Sie diese von Kindern
fern! Erstickungsgefahr!
l ACHTUNG: Vor Anschluss der Dunstab-
zugshaube ans Stromnetz muss immer
kontrolliert werden, ob das Netzkabel
ordnungsmäßig installiert und während
der Montagearbeiten durch die Dunstabzugshaube NICHT eingeklemmt wurde.
Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch
nicht abgeschlossen ist.
l Es ist strengstens verboten, unter der
Haube mit offener Flamme zu kochen.
l Die Dunstabzugshaube niemals ohne
korrekt montiertes Gitter in Betrieb setzen!
l WARNUNG! erfolgt die Installation der
Schrauben oder Befestigungsvorrichtungen nicht entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr
durch Stromschlag.
Page 36
MONTAGE
Ausstattung
Die Abzugshaube, bestehet aus folgenden Teilen
(Abb. 2):
1. Der Haubenkörper 1 ist mit der Beleuchtung
und dem Lüfter,
2. Zusätzliche dekorative untere Abdeckung 2,
3. Zusätzliche dekorative obere Abdeckung 3.
Montage
Die Montage wurde Schritt für Schritt auf den
Abbildungen 3... gezeigt.
Einstellung des Abluftbetriebs der Dunstabzugshaube
Im Abluftbetrieb wird die Luft nach Außen durch
einen gesonderten Kanal abgeführt. Dabei sollten
eventuell bestehende Kohleaktivlter entfernt
werden. Die Abzugshaube schließen Sie an das
Abzugsloch mit einem xen oder exiblen Rohr Ø
120 mm (im Fachhandel erreichbar) an.
Der Anschluss sollte von einem qualizierten
Fachmann durchgeführt werden.
Einstellung des Umluftbetriebs der Dunstabzugshaube
In dieser Option kehrt die gelterte Luft über die
auf beiden Seiten des oberen Kamin bendlichen
Öffnungen in den Raum zurück.
Bei dieser Einstellung ist ein Aktivkohlelter
zu installieren Und es ist empfehlenswert, das
Umlenkblech für die Abluft zu montieren (verfügbar
je nach dem Modell).
In ausgewählten Modellen der Universalabzugshauben muss der Hebel in der Dunstabzugshaube umgestellt werden (Abb. 8), damit das Gerät
vom Abluft- auf den Umluftbetrieb wechseln kann.
Die gereinigte Luft kehrt über die im oberen Bereich des Gerätes bendlichen Öffnungen in den
Raum zurück.
Beim Umluftbetrieb muss im Falle der Möbel- und
Teleskopabzugshauben ein Rohr zur Abführung
der Abluft montiert werden. Das andere Rohrende
ist in den Raum zu richten, dadurch erfolgt die
Abführung der gelterten Luft.
Geschwindigkeit der Lüfters
Unter normalen Bedingungen und bei geringer
Konzentration der Dämpfe wird geringe und
mittlere Geschwindigkeit empfohlen. Die höchste
Geschwindigkeit (TURBO) sollte dagegen nur bei
hoher Konzentration der Dämpfe, z.B. beim Braten
oder Grillen, genutzt werden.
36
Page 37
BEDIENUNG UND WARTUNG
Die Steuerung der Dunstabzugshaube erfolgt am Bedienfeld (Abb. 4)
Taste Licht EIN/AUS
Auswahltaste für Intensivstufe (Saugstärke) – Dauer 5 Minuten – noch einmal drücken, um zur
vorhergehenden Einstellung zurückzukehren.
Auswahltaste für hohe Saugstärke
Auswahltaste für die mittlere Saugstärke - wenn sie blinkt, muss der Kohlelter gereinigt oder
ausgewechselt werden. Diese Anzeigefunktion ist normalerweise nicht aktiv. Um sie zu aktivieren,
schliessen Sie den elektronischen Datenaustausch aus, indem Sie die Taste 0 3 Sekunden gedrückt
halten. Anschliessend halten Sie die Tasten 1 und 2 3 Sekunden gleichzeitig gedrückt; die Taste 1
wird als Erste blinken, dann blinken die beiden Tasten 1 und 2 zusammen. Diesen Vorgang wiederholen, um die Anzeigefunktion zu deaktivieren. In diesem Fall fangen die Tasten 1 und 2 zuerst an,
zusammen zu blinken, Wenn die Anzeigefunktion deaktiviert ist, schaltet sich die Taste 2 aus und
Taste 1 blinkt weiter.
Auswahltaste für die niedrige Saugstärke – wenn sie blinkt, muss der Fettlter gereinigt werden.
Taste Motor AUS (Stand-by) – Abschaltung der Elektronik – Reset der Filtersättigungsanzeige.
MOTOR AUS Kurz drücken, um den Motor auszuschalten.
RESET FILTERSÄTTIGUNGSANZEIGE Nachdem Sie die Filter gereinigt bzw. ausgewechselt
haben, betätigen Sie die Taste bei eingeschalteter Haube, bis der Signalton ausgelöst wird. Die
blinkende Led 1 (Fettlter) oder 2 (Aktivkohlelter) hört auf, zu blinken.
AUSSCHALTEN DER ELEKTRONIK Wenn man die Taste 3 Sekunden lang gedrückt hält, wird die
Steuerungselektronik der Haube abgeschaltet. Diese Funktion kann bei der Reinigung des Produkts
dienlich sein. Um die Elektronik wieder einzuschalten, genügt es die Taste noch einmal wie oben
beschrieben zu drücken.
Die Dunstabzugshaube oder die Bedienungselemente funktionieren nicht: Für mindestens 5 Sekunden
die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten.
Kann die Störung nicht behoben werden, kontaktieren Sie bitte den Kundendienst.
37
Page 38
BEDIENUNG UND WARTUNG
Wartung
Durch die regelmäßige Wartung und Reinigung ist
guter und fehlerfreier Betrieb und optimale Lebensdauer des Gerätes gewährleistet. Beim Austausch
der Fett- und Kohleaktivlter sind besonders Hinweise des Herstellers zu beachten.
Alufettlter
Reinigung
Der Aluminiumfettlter sollte bei einem üblichen
Betrieb der Dunstabzugshaube jeden Monat im Geschirrspüler oder per Hand mit einem feinen Reinigungsmittel oder üssiger Seife gereinigt werden.
Wechsel
Die Demontage des Aluminiumfettlters wurde in
der Abbildung 5 gezeigt.
In manchen Modellen wurde ein Akryllter einge-
setzt. Dieser ist mindestens alle zwei Monate oder
häuger bei einem durchaus intensiven Gebrauch
zu wechseln.
Kohlelter (nur in der Version mit dem Umlaufbetrieb)
Das Aktivkohlelter wird ausschließlich im Umluftbetrieb verwendet.
Das Aktivkohlelter kann Gerüche so lange absorbieren bis es gesättigt ist. Eine Reinigung ist nicht
möglich, ein Austausch muß regelmäßig - mindestens einmal alle zwei Monate, bei starker Beanspruchung auch häuger – erfolgen.
Austausch
Die Demontage des Aktivkohlelters wurde in der
Abb. 6 gezeigt.
Beleuchtung
Der Wechsel der Beleuchtung wurde in der Abbildung 7 gezeigt. Setzen Sie Leuchten / Halogenleuchten / Diodenmodule mit denselben Parametern, wie sie im Gerät werkseitig montiert wurden,
ein.
Reinigung
Normale Reinigung der Dunstabzugshaube:
l Verwenden Sie weder nasse Reinigungstücher
noch Schwämme noch Wasserstrahl.
l Verwenden Sie weder Lösemittel noch Alko-
hol, weil die lackierten Oberächen dadurch
matt werden können.
l Verwenden Sie keine ätzenden Stoffe, insbe-
sondere bei der Reinigung von Oberächen
aus nichtrostendem Stahl.
l Verwenden Sie keine harten, rauen Reinigung-
stücher
Es wird empfohlen, einen feuchten Lappen mit
mildem Reinigungsmittel zu verwenden.
Achtung: Nach mehrerer Reinigungen in der
Spülmaschine kann sich die Farbe des Alufettlters ändern. Diese Farbänderung bedeutet keine
Funktionseinschränkung, das Alufettlter muss
nicht ausgetauscht werden.
Vor jedem Filterwechsel oder vor Durchfüh-
rung von Reparaturen trennen Sie das Gerät
von der Stromversorgung, indem Sie den
Stecker aus der Steckdose ziehen.
38
Page 39
UMWELTSCHUTZ
Entsorgung der NeugeräteVerpackung
Das Gerät wird durch seine
Verpackung gegen Transportschäden geschützt.
Nach dem Auspacken sind
die Verpackungsmaterialien so zu entsorgen, dass
dadurch kein Risiko für die
Umwelt entsteht. Unsere
Verpackungen werden aus
terialien hergestellt, die wiederverwertbar
sind:
l Außenverpackung aus Pappe/Folie
l Formteile aus geschäumtem, FCKW-
freiem Polystyrol (PS)
l Folien und Säcke aus Polyethylen (PE)
umweltfreundlichen Ma-
ENTSORGUNG DES ALTGERÄTES
Schnapp- oder Riegelschlösser entfernen oder
unbrauchbar machen – So
verhindern Sie , dass sich
spielende Kinder im Gerät
selbst einsperren können
Der Versorgungleitung-
Anschluß Wenn die Versorgungsleitung
beschädigt wird, muss sie ausgetauscht
werden Der Austausch darf nur in einer
autoriesierten Werkstatt von einem
Fachmann vorgenommen werden. Dieses
Gerät wurde gemäß der EU-Richtlinie
2002/96/ EG über Elektro- und Elektro- nikaltgeräte mit dem Symbol einer durchgekreuzten Müll- tonne gekennzeichnet.
Dieses Produkt darf am Ende seiner
Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern
muss bei einer Recycling-Sammelstelle
für elektrische und elektro- nische Geräte
abgegeben werden. Das Symbol weist
auf die ordnungsgemäße Entsorgung hin.
Sammelstellen, Elektrogeschäfte und
Gemein- deeinrichtungen garantieren die
Abgabe des Altgerätes.
Eine fachgerechte Entsorgung von elektrischen und elektronischen Altgeräten
verhin- dert eventuelle Gesundheitsschäden und Umweltbelastungen, die aus
dem Kontakt mit gefährlichen Stoffen und
falscher Depo- nierung und Verarbeitung
solcher Geräte resultieren.
saustausch- der Y-Typ-
GARANTIE
Garantie
Garantieleistung entsprechend der Garantiekarte.
Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch der Mikrowelle resultiert.
CE-Konformitätserklärung
Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den
einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:
l Niederspannungsrichtlinie 2006/95/EG,
l Elektromagnetische Verträglichkeit 2004/108/EG,
l ErP–Richtlinie2009/125/EG
Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur
Einsichtnahme durch die zuständigen Marktüberwachungsbehörden
39
Page 40
40414243444546
Page 41
Page 42
Page 43
Page 44
Page 45
Page 46
Page 47
47
Page 48
Amica Wronki S.A.
ul.Mickiewicza 52
64-510 Wronki
tel. 67 25 46 100
fax 67 25 40 320
www.amica.com.pl
IO 01044/2
(11.2014)
Loading...
