VII Gwarancja i obsługa posprzedażna ...............................................................13
VIII Usuwanie zużytych urządzeń .......................................................................14
3
I CHARAKTERYSTYKA
Okap nadkuchenny (OKC 953 S) służy do usuwania oparów kuchennych. Wymaga
on zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu
(najczęściej rura Ø 150 lub 120mm) nie powinna być dłuższa niż 4-5 m. Po zainstalowaniu
ltra z węglem aktywnym okap może pracować jako pochłaniacz zapachów. W tym przypadku
nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się
natomiast montaż kierownicy wydmuchu powietrza.
Okap nadkuchenny jest urządzeniem elektrycznym wykonanym w I klasie ochrony
przeciwporażeniowej.
Posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z trzech prędkości obrotowych.
Okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad
kuchenką gazową lub elektryczną.
II WYPOSAŻENIE

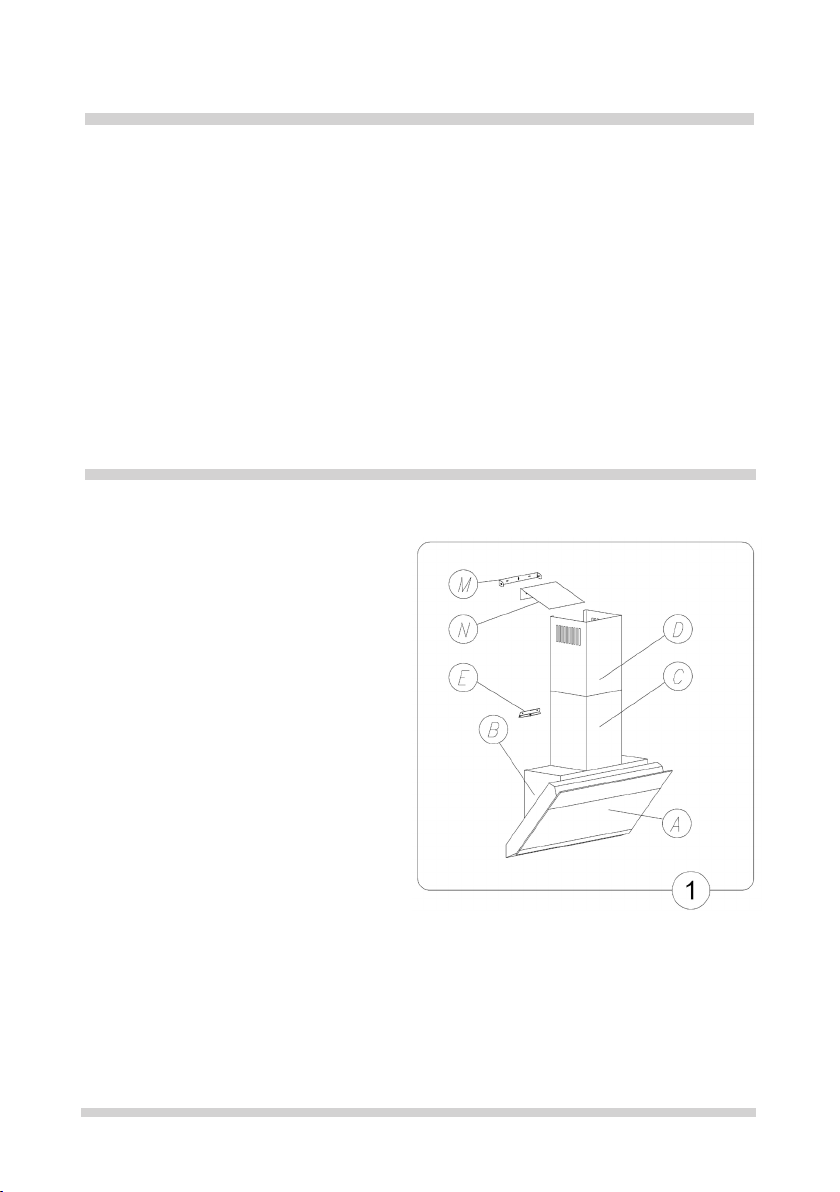

Okap nadkuchenny jest złożony z następujących elementów (Rys. 1):
1. Korpusu okapu B wraz z szybą A,
wyposażonego w oświetlenie, zespół
wentylatora i zamontowaną, ozdobną
maskownicę dolną C,
2. Dodatkowej maskownicy ozdobnej,
górnej D,
3. Kierownicy powietrza N,
4. Wieszaka górnego maskownicy M,
5. Zestawu kołków montażowych.
4
III DANE TECHNICZNE
Cechy
charakterystyczne
Napięcie zasilaniaAC 230V ~50Hz
Silnik wentylatora1
OświetlenieLED 2x5W
Ilość ltrów tłuszcz.1
Stopnie prędkości4
Szerokość [cm] 90
Głębokość [cm]38
Wysokość [cm]108-137
Wylot [ø mm]150 lub 120
Wydajność [m 3/h]Max 900
Pobór mocy [W]210
Głośność [dBA]54
Waga33
Rodzaj pracyWyciąg lub pochłaniacz
KolorStal nierdzewna INOX mat
Typ okapu
OKC 953 S
IV WARUNKI EKSPLOATACJI
1. Okap nadkuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych,
będących w eksploatacji).
2. Urządzenie należy zamontować na wysokości, co najmniej 450 mm od elektrycznej płyty kuchennej i 650
mm od płyty gazowej.
3. Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń
znad palnika, należy ustawić minimalny płomień.
4. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany tłuszcz może
się łatwo zapalić.
5. Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, co 2 miesiące, gdyż nasycony
tłuszczem jest łatwopalny.
6. Przed każdą operacją czyszczenia, wymianą ltra lub przed podjęciem prac naprawczych, należy wyjąć
wtyczkę urządzenia z gniazdka.
7. Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np.
piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o wystarczającą wentylację (dopływ
powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu ustawienia tych urządzeń panuje podciśnienie
najwyżej 0,004 milibara (ten punkt nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów).
8. Przy podłączeniu do sieci 230 V wymagane jest podłączenie do sprawnego gniazda elektrycznego.
9. Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni.
10. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ
W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany ltrów powoduje powstanie zagrożenia
pożarem.
11. Jeżeli sznur przyłączeniowy jest uszkodzony, winien on zostać wymieniony przez jego punkt serwisowy.
5
IV WARUNKI EKSPLOATACJI
Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej
instrukcji.
ROZPAKOWANIE
Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem.
Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100%
nadają się do odzysku i oznakowano je odpowiednim symbolem.
Uwaga! Materiały opakowaniowe(woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.
ZALECENIA:
1. Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania.
2. Przed montażem rozwinąć i wyprostować przewód sieciowy.
3. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub
znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
Należy zwracać uwagę na dzieci, aby nie bawiły się okapem.
2. Zaznaczyć rozstaw na ścianie uwzględniając
minimalną odległość okapu od płyty roboczej
kuchenki (Rys.2)
3. Wywiercić otwory w ścianie o średnicy
odpowiadającej kołkom i wkręcić kołki montażowe
(Rys.3 poz. G i H).
4. Zawiesić korpus okapu (Rys 1 poz. B)
5. Podłączyć okap do przewodu wentylacyjnego.
6. Podłączyć okap do sieci elektrycznej.
7. Na odpowiedniej wysokości zamontować wieszak
górny maskownicy (Rys 1 poz. M)
8. Zamontować teleskopowe maskownice
komina (Rys 1 poz. D i C)
6
V MONTAŻ
2. Montaż okapu
a) Zaznaczyć na ścianie pionową linię oznaczającą środek płyty kuchennej,
b) Do ściany przyłożyć uprzednio przygotowany, papierowy szablon, ustawić go symetrycznie
według linii środkowej, przy czym odległość między otworami a płytą grzejną powinna wynosić
min. 1175mm, wstępnie go wypoziomować, zaznaczyć na ścianie rozstaw otworów montażowych,
c) Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy odpowiadającej
załączonym kołkom rozporowym (Rys. 3 poz. G i H), wbić kołki a następnie przykręcić wkręty
do ściany okap,
d) Jeżeli okap będzie pracował jako wyciąg, to należy zamontować odpowiedni przewód
odprowadzający powietrze do kanału wentylacyjnego,
e) Jeżeli okap będzie pracował jako pochłaniacz, to wraz z wieszakiem górnym (Rys. 1 poz.
M) należy zamontować kierownicę powietrza (Rys. 1 poz. N), która będzie odltrowane przez
ltr węglowy powietrze kierowała poprzez boczne kratki wylotowe maskownicy górnej (Rys. 1
poz. D) z powrotem na kuchnię,
f) Na odpowiedniej wysokości zamontować wieszak górny maskownicy (Rys 1 poz. E),
g) Na zawieszony okap nałożyć obie teleskopowe maskownice (Rys. 1 poz. D i C) i rozsunąć
je do wymaganej wysokości,
h) Przymocować za pomocą wkrętów maskownicę górną (Rys. 1 poz. D) do wieszaka górnego
(Rys 1 poz. M)
i) Podłączyć okap do sieci elektrycznej.
7
V MONTAŻ
3. Podłączenie do sieci elektrycznej i kontrola działania
Po podłączeniu do sieci elektrycznej (zgodnie z określonymi wcześniej wymaganiami) należy sprawdzić czy działa oświetlenie okapu oraz czy prawidłowo pracuje jego silnik.
Po zainstalowaniu okapu gniazdo powinno być dostępne w celu odłączenia wtyczki od zasilania.
4. Ustawienie trybu pracy okapu kuchennego
4.1 Ustawienie wyciągowego trybu pracy okapu
W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualne ltry węglowe.
Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do
przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi.
Podłączenie należy zlecić wykwalikowanemu instalatorowi.
4.2 Ustawienie trybu pracy okapu jako pochłaniacz zapachów
W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez
obustronne wycięcia otworów usytuowane w kominie górnym.
Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę
wydmuchu powietrza (Rys 1. poz. N).
4.3 Prędkości wentylatora
Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu
oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.
8
VI OBSŁUGA I KONSERWACJA
1. Bezpieczeństwo użytkowania
Należy bezwzględnie przestrzegać zaleceń bezpieczeństwa podanych w niniejszej
instrukcji!
Opakowanie są wykonane z materiałów nadających się do powtórnego przetworzenia.
Przed przystąpieniem do eksploatacji urządzenia należy usunąć opakowanie i pozbyć się go
zgodnie z przepisami. Uwaga: Opakowanie może być niebezpieczne dla dzieci.
Filtr przeciwtłuszczowy oraz ltr z węglem aktywnym powinny być czyszczone lub wymieniane, wg zaleceń producenta, lub częściej w razie intensywnego używania (ponad 4 godziny
dziennie).
W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać odkrytego płomienia.
Podczas zdejmowania naczyń znad gazu należy ustawić minimalną wielkość płomienia.
Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to
niepożądane straty energii i niebezpieczną koncentrację ciepła.
Nie należy używać okapu do celów innych niż te, do których jest on przeznaczony.
Nie należy otwierać ani zamykać osłony okapu w inny sposób niż poprzez włączenie lub
wyłączenie okapu.
2. Obsługa
2.1 Panel sterowania
Działanie okapu jest kontrolowane za pomocą przełącznika zespolonego (Rys. 5)
- Pole "<" i ">" - służą do regulacji prędkości wentylatora w zakresie od 1 do 4,
- Pole ">" - naciśnięcie zwiększa prędkość pracy wentylatora (gdy okap nie pracuje
przyciskiem tym można włączyć urządzenie)
- Pole "<" - naciśnięcie zmniejsza prędkość wentylatora, (gdy okap pracuje
na najniższym biegu a na jego wyświetlaczu widnieje symbol "1" przyciskiem
tym można wyłączyć urządzenie).
- Pole zegara (Timer) służy do programowania czasu wyłączenia pracy wentylatora
(max przedział czasu można ustawić w zakresie 10-90minut, w odstępach 10-minutowych), przyciskiem tym można
skasować pulsującą litery "F " lub "C ", oraz blokady
sterowania okapu (opis w dalszej części);
- Pole oświetlenia służy do załączenia i wyłączenia światła w okapie, niezależnie
od pracy silnika. Krótkie naciśnięcie tego przycisku załącza / wyłącza oświetlenie, każde przytrzymanie
ok. 2 sekund powoduje przejście natężenia oświetlenia
z poziomu maksymalnego o poziom niżej.
Rys. 5
9
VI OBSŁUGA I KONSERWACJA
2.2. Funkcje programowania
TIMER (Przycisk programowania czasu wyłączenia okapu);
– Timer: istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora
okapu w czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cio minutowych
odstępach czasowych.
– Aby uruchomić funkcję programowania należy włączyć silnik okapu polem przycisku „>” na
żądany bieg, a następnie nacisnąć pole programowania czasu wyłączenia okapu (symbol zegarka). Na wyświetlaczu pojawi się pulsująca cyfra "0", informując nas o wejściu sterownika w
tryb programowania czasu. Następnie należy wybrać czas automatycznego wyłączenia silnika
za pomocą pól ‘’<‘’ lub ‘’>‘’, pamiętając, że wskazywany przez wyświetlacz każdy symbol jest
pomnożony przez 10-cio minutowy interwał czasowy i odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1=10 min, cyfra 2=20 min, cyfra 3=30 min, itd.)
– Mając ustawioną wartość opóźnionego wyłączenia zatwierdzamy ją ponownie polem programowania czasu wyłączenia okapu (symbol zegarka). Wyświetlacz przestanie mrugać i wskaże
nam wcześniej ustawiony bieg, a pulsująca kropka przy cyfrze biegu zasygnalizuje odmierzanie czasu wyłączenia silnika okapu. Zrezygnowanie z funkcji automatycznego wyłączenia się
silnika okapu może nastąpić przez kolejne naciśnięcie pola programowania czasu wyłączenia
okapu (symbol zegarka) w trakcie odmierzania czasu.
BLOKADA STEROWANIA
Okap również wyposażony jest w blokadę sterowania. Funkcja ta jest nam szczególnie
przydatna podczas czyszczenia szyby okapu:
- Aby włączyć/ wyłączyć blokadę, należy przytrzymać przez ok. 3 sekundy pole przycisku
Timer (symbol zegarka).
2.3 Pilot zdalnego sterowania
Okap sterować można rónież za pomocą przycisków pilota zdalnego sterowania:
- przycisk "+" i "-" - służą do regulacji prędkości wentylatora (możliwe ustawienie 4 prędkości)
- przycisk "+" - naciśnięcie przycisku zwiększa prędkość pracy wentylatora
- przycisk "-" - naciśnięcie przycisku zmniejsza prędkość pracy wentylatora
- przycisk "T" - służy do programowania czasu wyłączenia urządzenia
- przycisk "L" - służy do włączenia/wyłączenia oświetlenia niezależnie od pracy silnika (ustawienie natężenia oświetlenia możliwe jest tylko z poziomu panelu sterowania okapu).
10
VI OBSŁUGA I KONSERWACJA
Aby użyć pilota zdalnego sterowania należy skierować jego górną krawedź w kierunku odbiornika sygnału okapu.
Jeżeli pilot nie działa (okapem nie można sterować z pilota), a okap pracuje prawidłowo po
uruchomieniu funkcji ręcznie, należy wymienić baterie w pilocie. W tym celu należy wysunąć
wąską zaślepkę znajdującą się w dolnej krawędzi pilota. Starą baterię należy wymienić na
baterię oznaczoną symbolem CR2025 3V (jedna sztuka).
Między pilotem a czujnikiem nie może być żadnych przeszkód,
Światło świetlówek może zakłócać komunikację między pilotem a okapem
3. Konserwacja
Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną, pracę
okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami
producenta.
3.1 Metalowy ltr przeciwtłuszczowy
1. Czyszczenie.
Filtr przeciwtłuszczowy powinien być czyszczony co dwa miesiące, podczas normalnej pracy
okapu, w zmywarce do naczyń lub ręcznie przy użyciu łagodnego detergentu lub mydła w
płynie.
2. Wymiana (Rys 6).
Aby zdemontować ltr przeciwtłuszczowy należy:
a) Włączyć blokadę sterowania (poprzednia strona).
b) Równocześnie przytrzymać przyciski
"<" i ">" przez kilka sekund
c) Odczekać aż osłona okapu otworzy się
maksymalnie,
d) Wyjąć metalowy ltr przeciwtłuszczowy
(Rys. 6 poz. B),
e) Po wyczyszczeniu ltra należy zamontować go w pierwotnym położeniu,
f) Wyłączyć blokadę sterowania, silnik
okapu zacznie pracować.
11
VI OBSŁUGA I KONSERWACJA
3.2. Filtr węglowy
1. Działanie.
Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu
wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do
swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.
2. Wymiana (Rys. 8)
a) Zdjąć metalowy ltr tłuszczu zgodnie z punktem 3.1,
b) Osadzić w szczelinach wewnętrznych ramki ltra przeciwtłuszczowego uchwyty
dolne ltra węglowego,
c) Docisnąć górną część ltra węglowego do ltra przeciwtłuszczowego, aż do
momentu zablokowania jego zatrzasków,
d) Zamontować ponownie metalowy ltr tłuszczowy.
e) Zamontować osłony ltra tłuszczu (Rys 6 poz. B)
3.3. Oświetlenie.
Aby wymienić moduł diod 5W należy :
- podważyć pierścień obejmujący szkło halogenu
(Rys. 9) za pomocą płaskiego narzędzia lub
śrubokręta i przytrzymując go, wyjąć na zewnątrz.
- wymienić moduł, używając do tego celu, szmatki lub
papieru.
- ponownie zamontować pierścień, wraz z szybką
postępując w sposób odwrotny.
3.4. Czyszczenie
Podczas normalnego czyszczenia okapu nie należy:
- Używać namoczonych szmatek lub gąbek ani strumienia wody.
- Stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić
lakierowane powierzchnie.
- Stosować substancji żrących, zwłaszcza do czyszczenia powierzchni
wykonanych ze stali nierdzewnej.
- Używać twardej, szorstkiej szmatki
Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących.
12
Loading...
+ 28 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
