Staliście się Państwo użytkownikami najnowszej generacji okapu kuchennego OKC 652 S.
Okap ten został zaprojektowany i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań
i z pewnością będzie stanowić część nowocześnie wyposażonej kuchni. Zastosowane w nim
nowoczesne rozwiązania konstrukcyjne i użycie najnowszej technologii produkcji, zapewniają
mu wysoką funkcjonalność i estetykę.
Przed przystąpieniem do montażu okapu prosimy o dokładne zapoznanie się z treścią niniejszej
instrukcji. Dzięki temu unikną Państwo błędnej instalacji i obsługi okapu.
Życzymy satysfakcji i zadowolenia z wyboru okapu naszej rmy
Prosimy Państwa o uważną lekturę instrukcji obsługi przed uruchomieniem
urządzenia.
Uwaga!
Wyrób przeznaczony jest wyłącznie do użytku domowego.
Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie
urządzenia. Dopuszczalne są zmiany w wyposażeniu, wystroju wewnętrznym
i zewnętrznym wyrobu, nie wpły wa ją ce na jego funkcjonalność i bezpieczeństwo.
Masz wątpliwości? Nie wszystko, co przeczytałeś w instrukcji jest zrozumiałe - za dzwoń do
Centrum Serwisowego, gdzie uzyskasz wszechstronną pomoc.
tel.0-801 801 800
2
SPIS TREŚCI
I Charakterystyka ..................................................................................................4
II Wyposażenie ......................................................................................................4
III Dane techniczne ................................................................................................5
IV Warunki eksploatacji .........................................................................................5
V Montaż ...............................................................................................................6
VII Gwarancja i obsługa posprzedażna ...............................................................13
VIII Usuwanie zużytych urządzeń .......................................................................14
3
I CHARAKTERYSTYKA
Okap nadkuchenny (OKC 652 S) służy do usuwania oparów kuchennych. Wymaga
on zainstalowania przewodu odprowadzającego powietrze na zewnątrz. Długość przewodu
(najczęściej rura Ø 150 lub 120mm) nie powinna być dłuższa niż 4-5 m. Po zainstalowaniu
ltra z węglem aktywnym okap może pracować jako pochłaniacz zapachów. W tym przypadku
nie wymaga się instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się
natomiast montaż kierownicy wydmuchu powietrza.
Okap nadkuchenny jest urządzeniem elektrycznym wykonanym w II klasie ochrony
przeciwporażeniowej.
Posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością ustawienia jednej z czterech prędkości obrotowych.
Okap jest przeznaczony do trwałego zamocowania na pionowej ścianie ponad
kuchenką gazową lub elektryczną.
II WYPOSAŻENIE

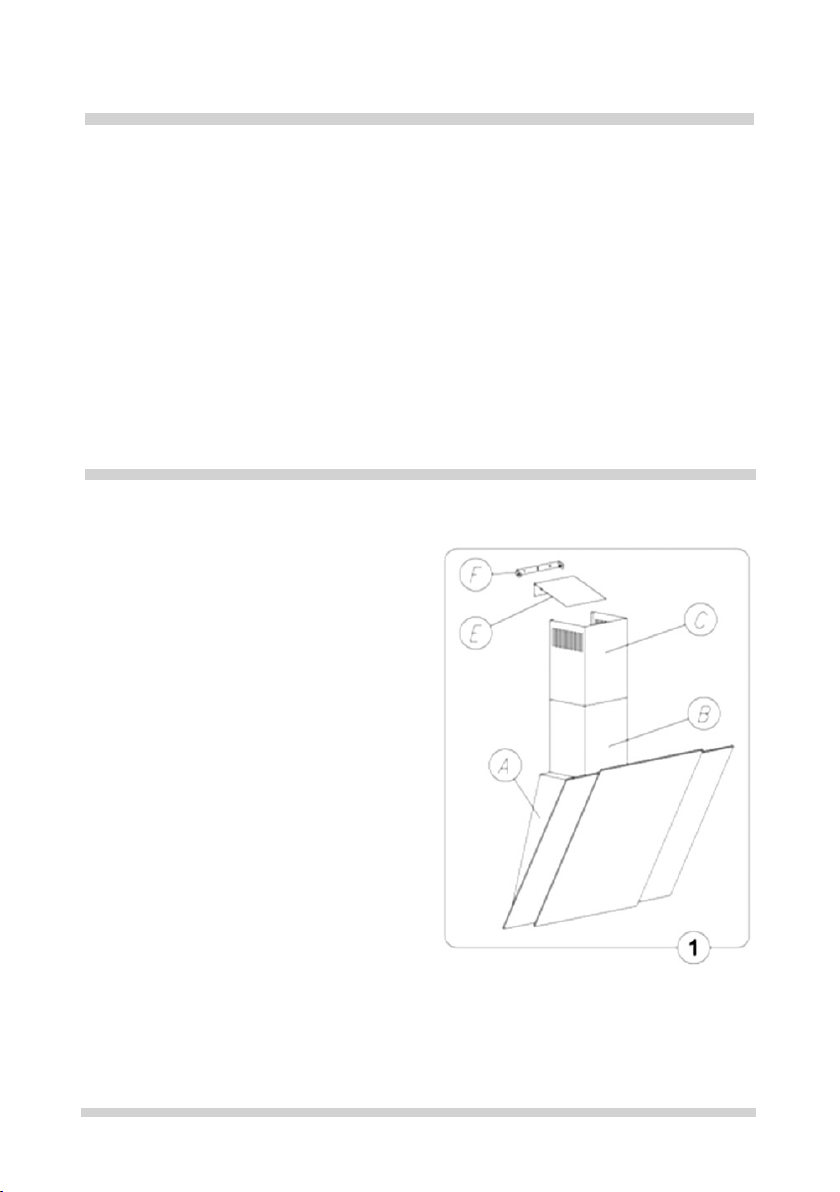

Okap nadkuchenny jest złożony z następujących elementów (Rys. 1):
1. Korpusu okapu "A" wraz z szybą,
wyposażonego w oświetlenie, zespół
wentylatora, sterowanie i zamontowaną,
ozdobną maskownicę dolną "B",
2. Dodatkowej maskownicy ozdobnej,
(górnej) "C",
3. Kierownicy powietrza "E",
4. Wieszaka ściennego maskownicy "F",
5. Zestawu kołków montażowych.
4
III DANE TECHNICZNE
Cechy
charakterystyczne
Napięcie zasilaniaAC 230V ~50Hz
Silnik wentylatora1
Oświetlenie2 x 20W
Ilość ltrów tłuszcz.1
Stopnie prędkości4
Szerokość [cm] 60
Głębokość [cm]46
Wysokość [cm]111 - 140
Wylot [ø mm]150 lub 120
Wydajność [m 3/h]Max 600
Pobór mocy [W]250
Głośność [dBA]Max. 52,9
Waga19 kg
Rodzaj pracyWyciąg lub pochłaniacz
KolorStal nierdzewna INOX
Typ okapu
OKC 652 S
IV WARUNKI EKSPLOATACJI
1. Okap nadkuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy podłączyć
go do odpowiedniego kanału wentylacyjnego (nie podłączać do kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).
2. Urządzenie należy zamontować na wysokości, co najmniej 450 mm od elektrycznej płyty
kuchennej i 650 mm od płyty gazowej.
3. Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia, podczas zdejmowania naczyń znad palnika, należy ustawić minimalny płomień.
4. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane, gdyż przegrzany
tłuszcz może się łatwo zapalić.
5. Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej, co 2 miesiące,
gdyż nasycony tłuszczem jest łatwopalny.
6. Przed każdą operacją czyszczenia, wymianą ltra lub przed podjęciem prac naprawczych,
należy wyjąć wtyczkę urządzenia z gniazdka.
7. Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe, termy), należy zadbać o
wystarczającą wentylację (dopływ powietrza). Bezpieczna eksploatacja jest możliwa, gdy przy
jednoczesnej pracy okapu i urządzeń spalających, zależnych od powietrza w pomieszczeniu,
w miejscu ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten punkt
nie obowiązuje, gdy okap nadkuchenny jest użytkowany jako pochłaniacz zapachów).
8. Przy podłączeniu do sieci 230 V wymagane jest podłączenie do sprawnego gniazda elektrycznego.
9. Okap nie powinien służyć jako płaszczyzna podparcia dla osób znajdujących się w kuchni.
5
IV WARUNKI EKSPLOATACJI
10. Okap powinien być często czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji). Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz
wymiany ltrów powoduje powstanie zagrożenia pożarem.
Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej
instrukcji.
ROZPAKOWANIE
Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem. Po rozpakowaniu urządzenia prosimy Państwa o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowano je odpowiednim symbolem.
Uwaga! Materiały opakowaniowe(woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.
ZALECENIA:
1. Sprawdzić, czy napięcie podane na tabliczce znamionowej odpowiada miejscowym parametrom zasilania.
2. Przed montażem rozwinąć i wyprostować przewód sieciowy.
3. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności zycznej, czuciowej lub psychicznej, lub osoby o braku doświadczenia lub
znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo.
Należy zwracać uwagę na dzieci, aby nie bawiły się okapem.
V MONTAŻ
1. Montaż korpusu (Rys. 1 poz. A)
a). Zaznaczyć na uprzednio przygotowanym papierowym
szablonie rozstaw tylnich otworów mocowania korpusu okapu.
b). Na odpowiedniej wysokości wywiercić 2 otwory w ścianie o
średnicy odpowiadającej kołkom rozporowym (Rys. 3 poz. G)
a następnie wbić dostarczone kolki do otworów ściennych.
c). Wkręcić w kołki rozporowe wkręty (Rys. 3 poz. H) tak, aby
wystawały na ok. 1 cm od ściany.
d). Odchylić szybę przednią korpusu i wyjąć kasetę ltra metalowego.
e). Zawiesić korpus okapu (Rys. 3) na wystających wkrętach.
f). Dokręcić wystające wkręty w komorze wewnętrznej korpusu.
6
V MONTAŻ
2. Montaż pozostałych elementów okapu
a). Do przymocowanego korpusu okapu zamontować uprzednio zakupioną rurę przewodu
wentylacyjnego (tylko, jeśli okap będzie pracował jako wyciąg powietrza).
b). Podłączyć wtyczkę do gniazdka; na czas montażu należy jednak odłączyć zasilanie do
gniazdka sieciowego (np. rozłączyć odpowiedni bezpiecznik).
c). Na odpowiedniej wysokości (w osi symetrii korpusu) zamontować wieszak ścienny (Rys. 1
poz. F). Wieszak ścienny należy zamocować do ściany za pomocą kołków i wkrętów dostarczonych wraz z okapem.
Jeśli okap będzie pracował jako pochłaniacz to wraz z wieszakiem, zamontować kierownicę
powietrza (Rys. 1 poz. E), korzystając z tych samych śrub montażowych. Kierownica powietrza spowoduje, iż oczyszczone powietrze przez ltr, z powrotem zostanie skierowane na
kuchnię poprzez boczne otwory w maskownicy górnej.
d). Na zawieszony korpus nałożyć maskownicę dolną (Rys. 1 poz. B)
e). Maskownicę górną (Rys.1 poz. C) włożyć do dolnej i następnie rozsunąć ją do wymaganej
wysokości (tak, aby otwory boczne maskownicy zgrały się w otworami bocznymi wieszaka).
f). Przymocować maskownicę górną do wieszaka ściennego za pomocą dostarczonych wraz z
okapem krętów.
g). Podłączyć okap do sieci elektrycznej.
7
V MONTAŻ
3. Podłączenie do sieci elektrycznej i kontrola działania
Po podłączeniu do sieci elektrycznej (zgodnie z określonymi wcześniej wymaganiami) należy sprawdzić czy działa oświetlenie okapu oraz czy prawidłowo pracuje jego silnik.
Po zainstalowaniu okapu gniazdo powinno być dostępne w celu odłączenia wtyczki od zasilania.
4. Ustawienie trybu pracy okapu kuchennego
4.1 Ustawienie wyciągowego trybu pracy okapu
W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć ewentualny ltr węglowy.
Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i odpowiednich zacisków do
przewodów, które należy nabyć w placówkach z materiałami instalacyjnymi.
Podłączenie należy zlecić wykwalikowanemu instalatorowi.
4.2 Ustawienie trybu pracy okapu jako pochłaniacz zapachów
W tej opcji pracy przeltrowane powietrze wraca z powrotem do pomieszczenia poprzez
obustronne wycięcia otworów usytuowane w maskownicy górnej.
Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się zamontować kierownicę
wydmuchu powietrza (Rys 1. poz. E).
4.3 Prędkości wentylatora
Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym natężeniu
oparów, natomiast prędkość najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.
8
VI OBSŁUGA I KONSERWACJA
1. Bezpieczeństwo użytkowania
Należy bezwzględnie przestrzegać zaleceń bezpieczeństwa podanych w niniejszej
instrukcji!
Opakowanie są wykonane z materiałów nadających się do powtórnego przetworzenia.
Przed przystąpieniem do eksploatacji urządzenia należy usunąć opakowanie i pozbyć się go
zgodnie z przepisami. Uwaga: Opakowanie może być niebezpieczne dla dzieci.
Filtr przeciwtłuszczowy oraz ltr z węglem aktywnym powinny być czyszczone lub wymieniane, wg zaleceń producenta, lub częściej w razie intensywnego używania (ponad 4 godziny
dziennie).
W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać odkrytego płomienia.
Podczas zdejmowania naczyń znad gazu należy ustawić minimalną wielkość płomienia.
Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż powoduje to
niepożądane straty energii i niebezpieczną koncentrację ciepła.
Nie należy używać okapu do celów innych niż te, do których jest on przeznaczony.
2. Obsługa
2.1 Panel sterowania
Działanie okapu jest kontrolowane za pomocą przełącznika zespolonego (Rys. 5):
- Pole "-" i "+" - służą do regulacji prędkości wentylatora w zakresie od 1 do 4,
- Pole "+" - zwiększa prędkość pracy wentylatora,
- Pole "-" - zmniejsza prędkość wentylatora,
- Pole zegara (Timer) - służy do programowania czasu wyłączenia pracy
wentylatora (max 90 min.)
- Pole oświetlenia "L" - służy do włączania i wyłączania światła w okapie,
niezależnie od pracy silnika.
Krótkie naciśnięcie tego przycisku załącza / wyłącza oświetlenie.
9
VI OBSŁUGA I KONSERWACJA
2.2. Funkcje programowania
TIMER (Przycisk programowania czasu wyłączenia okapu);
– Timer: istnieje możliwość zaprogramowania automatycznego wyłączenia się wentylatora
okapu w czasie dowolnie wybranym z przedziału od 10 do 90 minut w 10-cio minutowych
odstępach czasowych.
– Aby uruchomić funkcję programowania należy włączyć silnik okapu polem przycisku „+” na
żądany bieg, a następnie nacisnąć pole programowania czasu wyłączenia okapu (symbol
zegarka).
Na wyświetlaczu pojawi się pulsująca dioda, informując nas o wejściu sterownika w tryb
programowania czasu. Następnie należy wybrać czas automatycznego wyłączenia silnika
za pomocą pól ‘’+‘’ lub ‘’-‘’, pamiętając, że wskazywana przez wyświetlacz każda cyfra jest
pomnożona przez 10-cio minutowy interwał czasowy i odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1=10 min, cyfra 2=20 min, cyfra 3=30 min, itd.)
– Mając ustawioną wartość opóźnionego wyłączenia zatwierdzamy ją ponownie polem programowania czasu wyłączenia okapu (symbol zegarka).
Zrezygnowanie z funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez
kolejne naciśnięcie pola programowania czasu wyłączenia okapu (symbol zegarka) w trakcie
odmierzania czasu.
3. Konserwacja
Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bezawaryjną, pracę
okapu oraz przedłuży jego żywotność. Należy zwracać szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym były czyszczone i wymieniane zgodnie z zaleceniami
producenta.
10
VI OBSŁUGA I KONSERWACJA
3.1 Metalowy ltr przeciw tłuszczowy
1. Czyszczenie.
Filtr przeciwtłuszczowy powinien być czyszczony co dwa miesiące, podczas normalnej pracy
okapu. Filtr należy myć ręcznie przy użyciu łagodnego detergentu lub mydła w płynie.
2. Wymiana (Rys 6).
Demontaż ltra:
a) Odchylić szybę czołową okapu,
b) Zwolnić zatrzask zamka przy
ramce ltra,
c) Wyjąć kasetę metalowego ltra
przeciw tłuszczowego.
3.2. Filtr węglowy
1. Działanie.
Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu
wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do
swego nasycenia. Nie nadaje się także do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.
2. Wymiana (Rys. 7 a, b, c)
a) Odchylić szybę czołową okapu,
b) Zwolnić zatrzask zamka przy ramce ltra i zdjąć metalowy ltr tłuszczowy,
c) Osadzić w szczelinach wewnętrznych ramki ltra tłuszczowego uchwyty
dolne ltra węglowego,
d) Docisnąć górną część ltra węglowego do ltra tłuszczowego, aż do
momentu zablokowania jego zatrzasków,
e) Zamontować ponownie metalowy ltr tłuszczowy,
f) Zamknąć szybę czołową okapu.
7a
7b
11
7c
VI OBSŁUGA I KONSERWACJA

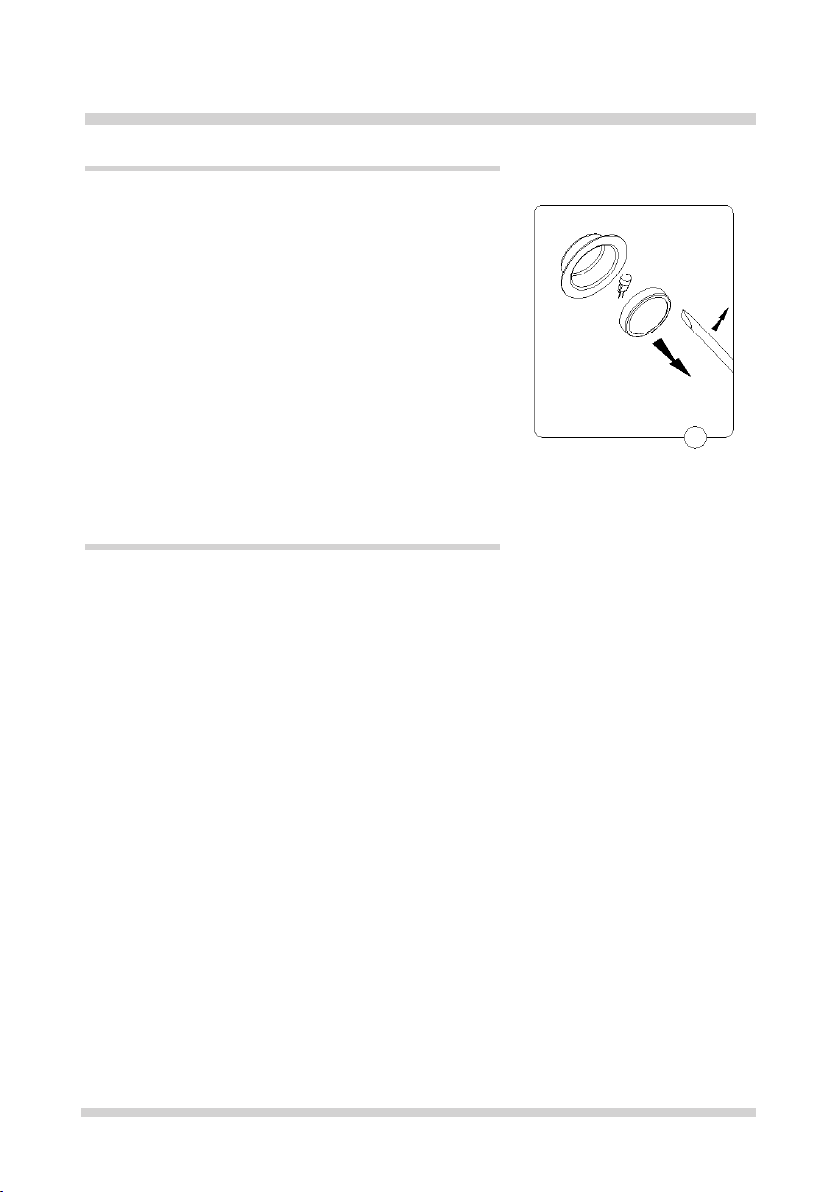

3.3. Oświetlenie.
Aby wymienić żarówkę halogenową 20W należy :
- podważyć pierścień obejmujący szkło halogenu
(Rys. 8) za pomocą płaskiego narzędzia lub
wkrętaka i przytrzymując go, wyjąć na zewnątrz.
- wymienić żarówkę, używając do tego celu, szmatki
lub papieru.
- ponownie zamontować pierścień, wraz z szybką
postępując w sposób odwrotny.
Uwaga: Należy uważać, aby zakładaną żarówkę
halogenu nie dotykać bezpośrednio palcami!
3.4. Czyszczenie
Podczas normalnego czyszczenia okapu nie należy:
- używać namoczonych szmatek lub gąbek ani strumienia wody.
- stosować rozpuszczalników ani alkoholu, ponieważ mogą one zmatowić
lakierowane powierzchnie.
- stosować substancji żrących, zwłaszcza do czyszczenia powierzchni
wykonanych ze stali nierdzewnej.
- używać twardej, szorstkiej szmatki
8
Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków myjących.
Podczas czyszczenia należy odłączyć okap od sieci elektrycznej.
12
VII GWARANCJA I OBSŁUGA POSPRZEDAŻNA
Gwarancja
Świadczenia gwarancyjne wykonywane są wg karty gwarancyjnej.
Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym postę po wa niem z wyrobem.
Obsługa posprzedażna
W przypadku gdy zaistnieją jakiekolwiek problemy związane z użytkowaniem sprzętu
Ami ca to nasze CENTRUM SERWISOWE zapewni Państwu szybką i w pełni profesjonalną pomoc. Chcemy bowiem wszystkim, którzy zaufali marce Amica zagwarantować
pełen komfort ko rzy sta nia z naszego wyrobu.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych
poniżej dyrektyw europejskich:
- dyrektywy niskonapięciowej 2006/95/WE,
- dyrektywy kompatybilności elektromagnetycznej 2004/108/WE
i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego deklaracja
zgodności udostępniona organom nadzorującym rynek.
13
VIII USUWANIE ZUŻYTYCH URZĄDZEŃ
ROZPAKOWANIE
Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszkodze niem. Po roz pa ko wa niu urzą dze nia pro si my Pań stwa o usu nię cie
ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku.
Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla
środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano
je od po wied nim symbolem.
Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) nale ży w trakcie rozpakowywania trzy mać z dala od dzieci.
WYCOFANIE Z EKSPLOATACJI
Po zakończeniu okresu użyt ko wa nia nie wol no usuwać ni niej sze go
produktu po przez nor mal ne odpady ko mu nal ne, lecz na le ży go oddać
do punk tu zbiór ki i re cy klin gu urzą dzeń elek trycz nych i elek tro nicz nych.
In for mu je o tym sym bol, umiesz czo ny na pro duk cie, in struk cji ob słu gi lub
opa ko wa niu.
Zastosowane w urządzeniu tworzywa na da ją się do powtórnego użycia zgodnie z
ich ozna cze niem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub in nym
for mom wy ko rzy sta nia zużytych urządzeń wnoszą Państwo istotny wkład w ochronę
naszego śro do wi ska.
Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu ad mini stra cja gminna.
