Amica OKC613RW, KH17272W, OKC613RB, KH17271S, OKC6212RM User guide

OPERATING INSTRUCTIONS EN
GEBRAUCHSANWEISUNG DE
NÁVOD K OBSLUZE CS
NÁVOD NA OBSLUHU SK
NOTICE D’UTILISATION FR
GEBRUIKSAANWIJZING NL

INSTRUKCJA OBSŁUGI PL

UPUTE ZA UPORABU HR

ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ BG

Kitchen extractor hood / kaminhaube /

kuchyňského odsavače / kuchynského odsávača /
Hotte aspirante / Afzuigkap / Okap nadkuchenny /
Kuhinjska napa / Корпус вытяжки

OKC613RW / KH17272W / OKC613RB /
KH17271S / OKC6212RM / SKR 62 OW /
OKC6212RA / SKR 62 AB

IO-HOO-0043/9

(04.2023)

EN- Table of contents

NOTES ON SAFETY 7
UNPACKING 10
DISPOSAL OF OLD APPLIANCE 10
OPERATION 11

KITCHEN HOOD CONTROLS 11
OTHER IMPORTANT INFORMATION CONCERNING THE OPERATION OF THE HOOD 12

CLEANING AND MAINTENANCE 13

MAINTENANCE 13
GREASE FILTER 13
ACTIVATED CHARCOAL FILTER 13
LIGHT 13

WARRANTY AND AFTER SALES SERVICE 14

WARRANTY 14

DE- Inhaltsverzeichnis

SICHERHEITSHINWEISE 16
AUSPACKEN 20
ENTSORGUNG VON ALTGERÄTEN 20
BEDIENUNG 21

STEUERUNG DER DUNSTABZUGSHAUBE 21
ANDERE WICHTIGE INFORMATIONEN ZUR BEDIENUNG DER DUNSTABZUGSHAUBE 22

REINIGUNG UND WARTUNG 22

WARTUNG 22
FETTFILTER 23
AKTIVKOHLEFILTER 23
BELEUCHTUNG 23

GARANTIE, NACHVERKAUF-SERVICE 24

GARANTIE 24

CS- Obsah

BEZPEČNOSTNÍ POKYNY 26
VYBALENÍ 29
LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ 29

OBSLUHA 30

OVLÁDÁNÍ ODSAVAČE 30
JINÉ DŮLEŽITÉ INFORMACE O OBSLUZE ODSAVAČE 31

ČIŠTĚNÍ A ÚDRŽBA 32

ÚDRŽBA 32

PROTITUKOVÝ FILTR 32
UHLÍKOVÝ FILTR 32

OSVĚTLENÍ 32

ZÁRUKA, POPRODEJNÍ SERVIS 33

ZÁRUKA 33

- 3 -

SK- Obsah

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA 35
ROZBALENIE 39
LIKVIDÁCIA ZARIADENÍ 39

OBSLUHA 40

OVLÁDANIE ODSÁVAČA 40
INÉ DÔLEŽITÉ INFORMÁCIE TÝKAJÚCE SA POUŽÍVANIA ODSÁVAČA 41

ČISTENIE A ÚDRŽBA 42

KONZERVÁCIA 42
PROTITUKOVÝ FILTER 42
UHLÍKOVÝ FILTER 42
OSVETLENIE 42

ZÁRUKA, POPREDAJNÝ SERVIS 43

ZÁRUKA 43

FR- Table des matières

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION 45
DÉBALLAGE 49
ÉLIMINATION DES APPAREILS USAGÉS 49
EXPLOITATION 50

COMMANDE DE LA HOTTE 50

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L’UTILISATION DE LA HOTTE 51

NETTOYAGE ET ENTRETIEN 52

ENTRETIEN 52
FILTRE À GRAISSE 52
FILTRE À CHARBON 52
ÉCLAIRAGE 52

GARANTIE, SERVICE APRÈS-VENTE 53

GARANTIE 53

NL- Inhoudsopgave

AANWIJZINGEN VOOR VEILIG GEBRUIK 55
UITPAKKEN 59
VERWIJDERING VAN GEBRUIKTE APPARATUUR 59

BEDIENING 60

BEDIENING VAN DE AFZUIGKAP 60

ANDERE BELANGRIJK INFORMATIE OVER DE BEDIENING VAN DE AFZUIGKAP 61

REINIGING EN ONDERHOUD 62

ONDERHOUD 62
ANTIVETFILTER 62
ACTIEVE KOOLFILTER 62
VERLICHTING 62

GARANTIE, SERVICE 63

GARANTIE 63

- 4 -

PL- Spis treści

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 65
ROZPAKOWANIE 69
USUWANIE ZUŻYTYCH URZĄ DZEŃ 69
OBSŁUGA 70

STEROWANIE OKAPEM 70
INNE WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI OKAPU 71

CZYSZCZENIE I KONSERWACJA 72

KONSERWACJA 72

FILTR PRZECIWTŁUSZCZOWY 72
FILTR WĘGLOWY 72
OŚWIETLENIE 72

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 73

GWARANCJA 73

HR - Kazalo

SIGURNOSNE NAPOMENE 75

UKLANJANJE PAKIRANJA 78

ZBRINJAVANJE POTROŠENIH UREĐAJA 78
UPORABA 79

UPRAVLJANJE NAPOM 79

OSTALE VAŽNE INFORMACIJE O UPORABI NAPE 80

ČIŠĆENJE I ODRŽAVANJE 81

ODRŽAVANJE 81
FILTER PROTIV MASNOĆE 81
UGLJENI FILTER 81
RASVJETA 81

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 82

JAMSTVO 82

BG - Съдържание

ПРЕПОРЪКИ ОТНОСНО БЕЗОПАСНОСТТА 84
РАЗОПАКОВАНЕ 88
ОБЕЗВРЕЖДАНЕ НА ИЗНОСЕНИ УРЕДИ 88
ОБСЛУЖВАНЕ 89

УПРАВЛЕНИЕ НА АБСОРБАТОРА 89
ДРУГИ ВАЖНИ ИНФОРМАЦИИ ЗА ОБСЛУЖВАНЕТО НА АБСОРБАТОРА 90

ПОЧИСТВАНЕ И ПОДДРЪЖКА 91

ПОДДРЪЖКА 91
ФИЛТЪР ЗА МАЗНИНИ 91
ВЪГЛЕН ФИЛТЪР 91
ОСВЕТЛЕНИЕ 91

ГАРАНЦИЯ, СЛЕД ПРОДАЖБЕНО ОБСЛУЖВАНЕ 92

ГАРАНЦИЯ 92

- 5 -

Dear customer,

From now on, your daily housework will be easier
than ever before. Your appliance

ally easy to use and extremely ecient. Aer reading
these Operang Instrucons, operang the appliance

will be easy.

Before being packaged and leaving the manufacturer,
the appliance was thoroughly checked with regard to
safety and funconality.

Before using the appliance, please carefully read
these Operang Instrucons. By following these
instrucons carefully you will be able to avoid any
problems in using the appliance. It is important to
keep these Operang Instrucons and store them in a
safe place so that they can be consulted at any me.

is excepon-

Follow these instrucons carefully in order to avoid
possible accidents.

Sincerely,

- 4 -

NOTES ON SAFETY

• Before using the appliance, please carefully read
this manual!

• The appliance is designed for household use only.

• The manufacturer reserves the right to introduce
changes, which do not aect operation of the ap­pliance.

• The manufacturer shall not be liable for any dam-

age or re caused by the appliance resulting from

failure to follow instructions in this manual.

• Cooker hood is designed to remove cooking
odours. Do not use cooker hood for other pur­poses.

• Connect the cooker hood operating in extraction
mode to a suitable ventilation duct (do NOT con-

nect the cooker to smoke or ue gas ducts, which

are in use). It requires installation of the air ex­traction duct to the outside. The length of the

duct (usually a pipe of Ø 120 or 150 mm) should

not be longer than 4-5 m. An air extraction duct
is also required for telescopic and furniture hoods
in absorption mode.

• Cooker hood operating in air recirculation mode
requires the installation of an activated charcoal

lter. In this case, installing an extractor duct is

not required, however it is recommended to in­stall an air guide vane (Mainly in chimney cooker
hoods).

• The cooker hood features independent lighting
and exhaust fan that can be operated at one of
several speeds.

• Depending on the type, the hood is designed to
be permanently attached to a vertical wall over
a gas or electric stove (chimney and universal
hoods); on the ceiling over a gas or electric stove
(island hoods); on the vertical built in furniture
over a gas or electric stove (telescopic and built­in hoods). Before installing, make sure that the
wall/ceiling structure is strong enough to suspend
the hood. Some hoods are very heavy.

- 5 -

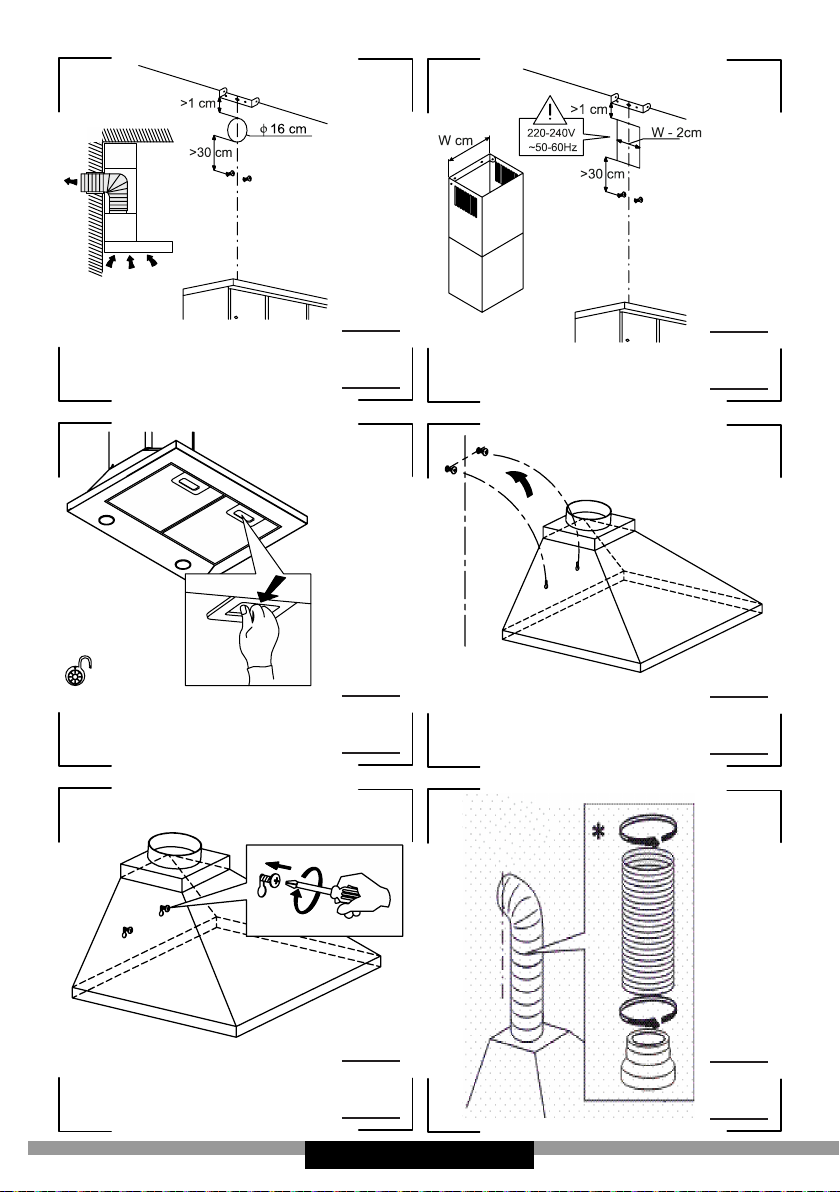

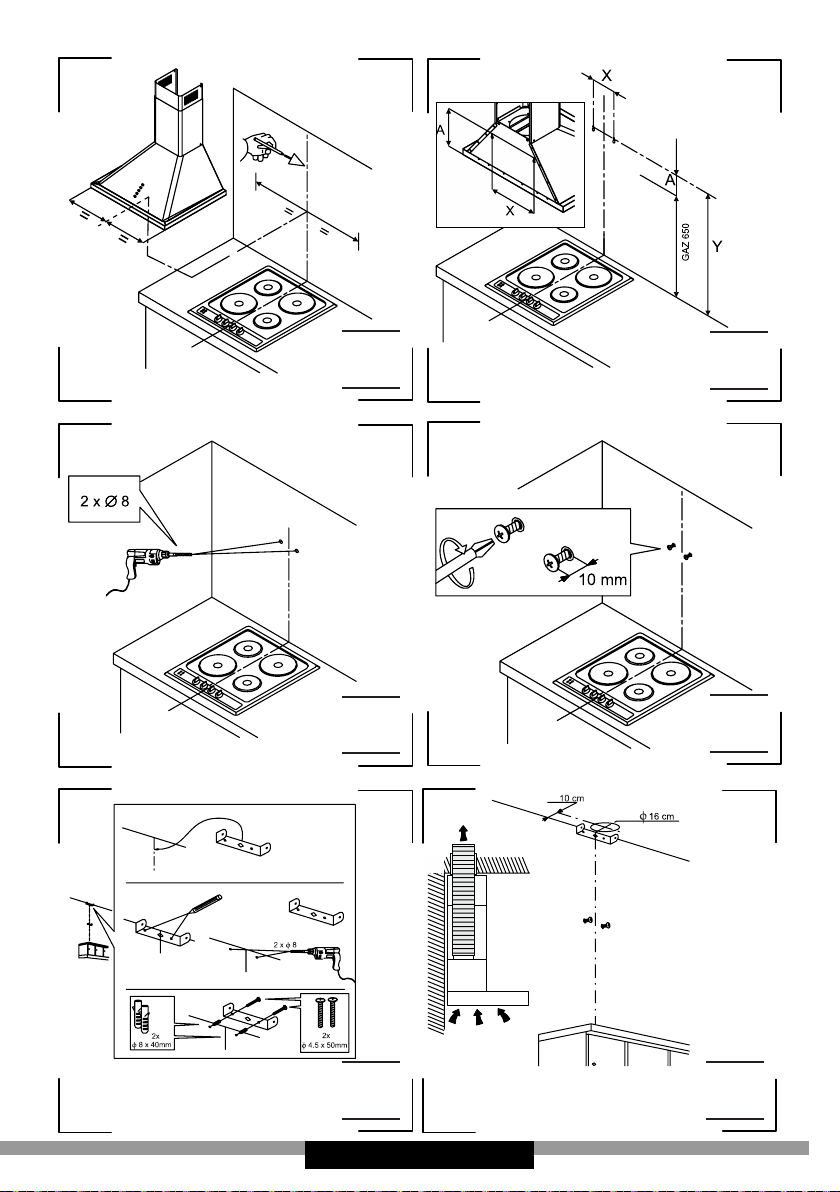

• For details of the installation distance above an
electric hob please refer to product technical
sheet If the installation instructions of the gas
cooker specify a greater distance, this must be
taken into account (Fig. 1).

• Do not leave an open ame under the hood.
When the pots are removed from the burner, set

the minimum ame. Always make sure that the
ame does not extend outside the pot, because it

causes unwanted loss of energy and a dangerous
concentration of heat.

• When cooking on fat, supervise the pans con­stantly, because overheated fat can ignite.

• Unplug the appliance before any cleaning, replac-

ing the lter or repair work.

• Cooker hood grease lter should be cleaned at
least once a month, because the lter saturated
with fat is ammable.

• Ensure adequate ventilation (air ow) if other
equipment such as liquid fuel stoves or heaters
are operated in the room in addition the cooker
hood. When the cooker hood is simultaneously
operated with burning appliances requiring ade­quate fresh air from the room to work properly,
their safe operation is possible if under pressure

around these appliances is a maximum of 0.004

mbar (this does not apply when the cooker hood

is used as an odour lter)

• Do not lean on the hood.

• The hood should be cleaned regularly both inside
and out (AT LEAST ONCE A MONTH, following the
indications concerning maintenance provided in
this manual)..Failure to adhere to the rules con-

cerning cleaning the hood and replacing lters
results in a re risk.

• If the power cord is damaged it should be re­placed by a specialised service centre.

• Ensure that it is possible to disconnect the ap­pliance from the mains by removing the plug or

switching o the bi-polar switch.

• This appliance is not intended for use by persons
(including children) with physical, mental or sen­sory handicaps, or by persons inexperienced or

- 6 -

unfamiliar with the appliance, unless under su­pervision or in accordance with the instructions
as communicated to them by persons responsible
for their safety.

• Particular attention should be paid not to allow
unaccompanied children to use the appliance.

• Make sure voltage indicated on the nameplate
corresponds to the local mains supply voltage.

• Before use, extend and straighten the power cord.

• Packaging materials (bags, polyethylene, poly­styrene, etc.) should be kept away from children
during unpacking.

• Before connecting the hood to the mains power
supply always check that the power cord is prop­erly installed and is not trapped by the appliance.
Do not connect the appliance to the mains until
assembly is complete.

• Do not operate your kitchen hood without the al-

uminium grease lters.

• It is strictly forbidden to cook dishes under on an

open ame (ambé) under your kitchen hood.

• Always strictly adhere to regulations issued by the
competent local authorities regarding the techni­cal and safety requirements for fume extraction.

• Failing to tighten bolts and fasteners in accord­ance with these instructions may endanger life
and health.

• Hanging kitchen hoods operate only in air circu­lation / odour absorber mode

• WARNING! Failure to install the screws or xing
device in accordance with these instructions may
result in electrical hazards.

• This appliance can be used by children aged 8 years
and older or by persons with physical, mental or sen­sory handicaps, or by those who are inexperienced
or unfamiliar with the appliance, provided they are
supervised or have been instructed how to safely use
the appliance and are familiar with risks associated
with the use of the appliance. Ensure that children
do not play with the appliance. Cleaning and main­tenance of the appliance should not be performed by
children unless they are 8 years or older and are su­pervised by a competent person.

- 7 -

UNPACKING

During transportation, protective
packaging was used to protect the
appliance against any damage. Af­ter unpacking, please dispose of all
elements of packaging in a way that
will not cause damage to the environ­ment.

All materials used for packaging the
appliance are environmentally friendly; they are
100% recyclable and are marked with the appropri­ate symbol.
Important! Packaging materials (bags, polyethyl­ene, polystyrene, etc.) should be kept away from
children during unpacking.

DISPOSAL OF OLD APPLIANCE

In accordance with European Directive

2012/19/EU and local legislation re-

garding used electrical and electronic

goods, this appliance is marked with

the symbol of the crossed-out waste

container. This marking indicates that

the appliance must not be disposed of

together with other household waste
after it has been used.
The user is obliged to hand it over to waste collec­tion centre collecting used electrical and electron­ic goods. The collectors, including local collection
points, shops and local authority departments pro­vide recycling schemes.
Proper handling of used electrical and electronic
goods helps avoid environmental and health haz­ards resulting from the presence of dangerous com­ponents and the inappropriate storage and process­ing of such goods.

- 8 -

OPERATION

0

Kitchen hood controls

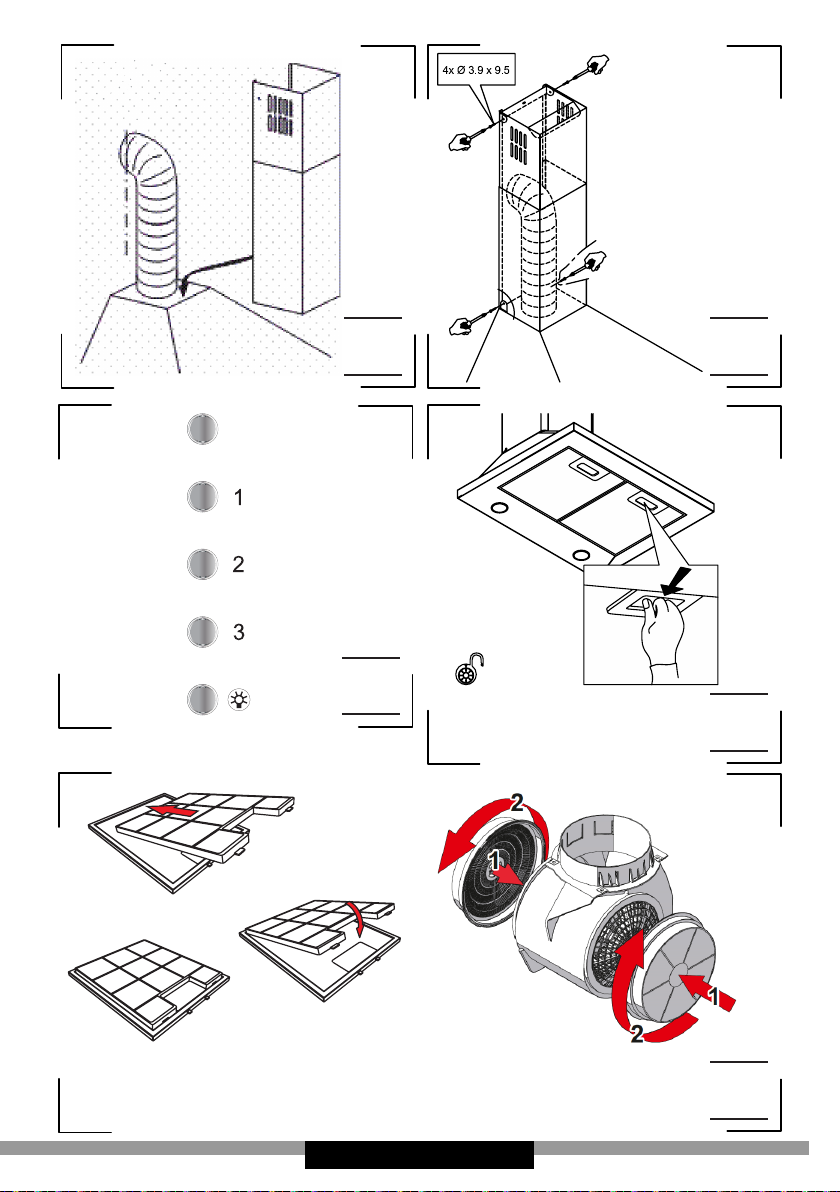

Control Panel is shown in Figure 4, for reference it is also shown below:

The control panel is equipped with buttons (isostat
switch).
To turn on the kitchen hood, press one of the but­ton to select the desired speed:

1- Low speed. Use this speed when cooking a little

food with hardly any fumes.

2- Medium speed. Use this speed when cooking

multiple dishes at the same time with moderate
amount of fumes.

3- High speed. Use this speed when frying or grill-

ing, with large amount of fumes.

0- Turn o the appliance

Press to turn the lighting on/o. The lighting
operates independently of hood fan.

- 11 -

Other important information concerning the operation of
the hood

Operation in air circulation / odour lter mode. In this mode, the ltered

air returns to the room through the outlets. Install activated charcoal

lter in this setting. It is recommended to install the air guide (available

depending on the model, mainly in chimney cooker hoods).
Air extraction operation: When cooker hood operates in extraction mode,

air is discharged outside through an extraction duct. Remove activated

charcoal lter in this setting. The cooker hood is connected to the air
outlet opening using a rigid or exible extraction duct with a diameter of
150 or 120 mm, and the appropriate clamps, which must be purchased
at a hardware store. The appliance should be installed by a qualied

installer.
Fan speed: Lowest and medium fan speed is used in normal conditions

and less intense odours, while the highest speed is used only when cook­ing odours are very intense, such as during frying or grilling.

Note (applies to universal hoods only): Due to the design of universal
hoods you need to manually change the mode of operation. See Figure

8 for instructions on how to change the mode.

Note (only applies to telescopic and in-built kitchen hoods): Furniture
and telescopic cooker hoods operating in air recirculation mode require
installation of the exhaust duct. The other end of the duct should be di-

rected to the room as it will discharge ltered air.

Note: Hanging kitchen hoods operate only in air circulation / odour ab­sorber mode

- 11 -

CLEANING AND
MAINTENANCE

Maintenance

Regular maintenance and cleaning of the appliance will ensure trou­ble-free operation of the cooker hood and extend its life. Especially make
sure that the grease lter and activated charcoal lter are replaced ac­cording to manufacturer's recommendations.

• Do not use a soaked cloth, sponge, or water jet.

• Do not use solvents or alcohol, as they may tarnish lacquered sur-

faces.

• Do not use caustic substances, especially for cleaning stainless steel.

• Do not use a rough or abrasive cloth.

• It is recommend to use a damp cloth and a neutral detergent.
Note: After several washes in the dishwasher, the colour of the alumini-

um lter may change. The change of colour does not indicate improprie­ties or the necessity to change it.

Grease lter

For normal hood operation, grease lter should be cleaned every month

in the dishwasher or by hand using a mild detergent or liquid soap.

Dismantling of grease lter is shown on Figure 5.
Acrylic lter is used in some models. This lter should be replaced at

least once every 2 months or more frequently if the appliance is used
intensively.

Activated charcoal lter

Charcoal lter is used only when the cooker hood is not connected to
the ventilation duct. Activated charcoal lter can absorb odours until
saturated. Charcoal lter is not suitable for washing or regeneration and

should be replaced at least once every 3-4 months or more frequently if
the appliance is used intensively.

Dismantling of charcoal lter is shown on Figure 6.

Light

Use incandescent / halogen / LED modules of the same specication as

those factory-installed in the appliance. See Figure 7 for details how to

replace lights. If there is no such gure in this manual, please contact

authorised service to replace the lighting module.

- 12 -

WARRANTY AND AFTER
SALES SERVICE

Warranty

The manufacturer shall not be held liable for any damage caused by im­proper use of the product.

Service

• The manufacturer recommends that all repairs and adjustments be

carried out by the Factory Service Technician or the Manufacturer’s
Authorized Service Point. For safety reasons, repairs should be re­ferred to professionals.

• Repairs carried out by unqualied persons may seriously endanger

the appliance user.

• The minimum warranty period for the appliance oered by the man-

ufacturer, importer or authorized representative is given in the war­ranty card.

• The warranty shall be void if you make any independent adaptations

or alterations, tamper with seals or other appliance safety devices
or its parts or interfere with the appliance contrary to operating in-

structions.
In the event of appliance malfunction, request assistance or repair.
If your appliance needs repair, please contact the service centre. Please

see website for address and contact details of our service centre. Before
contacting us, please have ready the appliance serial number, which can

be found on the identication sticker: For your convenience, please write

it down below:

Certifi cate of compliance CE and UKCA

The Manufacturer hereby declares that this product complies with the general require­ments pursuant to the following European Directives and analogous UK requirements:

• The Low Voltage Directive 2014/35/EC / Electrical Equipment (Safety) Regulations

2016.

• Electromagnetic Compatibility Directive 2014/30/EC / Electromagnetic Compatibility
Regulations 2016.

• ErP Directive 2009/125/EC / The Ecodesign for Energy-related Products Regula­tions 2010 (as amended) for the applicable implementing measures which apply
in Great Britain and Northern Ireland, respectively.

and therefore the product has been marked with
ration of Conformity, the Manufacturer has drawn up the declaration and is available to
the competent authorities regulating the market.

and symbols and the Decla-

- 13 -

Sehr geehrter Kunde,

Von heute an werden Ihre alltäglichen Pichten einfa-

cher denn je. Dieses Gerät

einer außergewöhnlich leichten Bedienung und einer
perfekten Ezienz. Nachdem Sie diese Bedienungsan­leitung gelesen haben, ist die Bedienung des Gerätes
kein Problem mehr.

Bevor das Gerät das Herstellerwerk verlassen konnte,

wurde er vor dem Verpacken gründlich auf deren Si­cherheit und Funkonalitäten an Prüfständen über­prü.

Bevor das Gerät in Betrieb genommen wird, lesen Sie
bie die Bedienungsanleitung aufmerksam durch. Be­folgen Sie die darin stehenden Hinweise, vermeiden
Sie verschiedene Bedienfehler. Diese Bedienungsan­leitung ist zu erhalten und so aufzubewahren, dass sie
jederzeit bei der Hand ist.

ist eine Verbindung

Zur Vermeidung möglicher Unfälle befolgen Sie die
in der Bedienungsanleitung stehenden Hinweise
genau.

Mit freundlichen Grüßen

- 15 -

SICHERHEITSHINWEISE

• Bitte lesen Sie diese Anleitung vor der Installati­on des Kaminhaube durch!

• Das Gerät ist ausschließlich für den Einsatz im
Haushalt bestimmt.

• Der Hersteller behält sich das Recht vor, Änderun­gen vorzunehmen, die die Gerätefunktion nicht
beeinträchtigen.

• Der Hersteller übernimmt keine Haftung für even­tuelle Schäden oder Brände, die durch das Gerät
verursacht wurden und sich aus der Nichtbeach­tung der in dieser Gebrauchsanweisung angege­benen Hinweise ergeben.

• Die Dunstabzugshaube dient zur Abführung von
Gerüchen und Dämpfen. Verwenden Sie die
Dunstabzugshaube nicht zu anderen Zwecken.

• Beim Abluftbetrieb muss die Dunstabzugshaube
an einen entsprechenden Lüftungskanal ange­schlossen werden (nicht an betriebsaktive Ka­min-, Rauch- oder Abgaskanäle anschließen!). Es
ist dabei erforderlich, eine Leitung zur Abführung
der Abluft nach außen zu installieren. Diese Ab­luftleitung (meistens ein Rohr mit einem Durch-

messer von Ø 120 oder 150 mm) sollte maximal

4-5 m lang sein. Die Abluftleitung ist auch bei
Teleskop-und Möbeldunstabzugshauben bei Um­luftbetrieb erforderlich.

• Beim Umluftbetrieb muss der Aktivkohlelter in­stalliert werden. In diesem Fall ist es nicht mehr
erforderlich, die Leitung zur Abführung der Ab­luft zu installieren. Zu empfehlen ist dagegen die
Montage des Umlenkblechs für die Abluft (nur bei
Kaminabzugshauben).

• Die Dunstabzugshaube verfügt über eine unab­hängige Beleuchtung sowie einen Abluftventila­tor mit der Möglichkeit der Einstellung einer der
mehreren Leistungsstufen.

- 17 -

• Je nach der Version des Gerätes ist die Dunst­abzugshaube für eine dauerhafte Anbringung
an einer vertikalen Wand über einem Gas- oder
Elektroherd (Kaminabzugshauben und Univer­salabzugshauben); unter der Decke über einem
Gas- oder Elektroherd (Inselabzugshauben); an
einer vertikalen Wand in einem Möbelstück über
einem Gas- oder Elektroherd (Teleskop-und Mö­beldunstabzugshauben) bestimmt. Vergewissern
Sie sich vor der Montage, ob die Wand- oder De­ckenkonstruktion für die Montage der Dunstab­zugshaube geeignet ist und standhalten kann.
Manche Modelle der Dunstabzugshauben sind
sehr schwer.

• Die Montagehöhe über dem Elektroherd ist im
Produktdatenblatt (in der technischen Spezika­tion des Gerätes) angegeben. Sollte in der Mon­tageanleitung für Gasherde ein größerer Abstand
angegeben sein, so muss dies berücksichtigt wer­den (Abb. 1).

• Vermeiden Sie oene Flammen unter der Dunst­abzugshaube. Wenn Sie das Kochgeschirr von
der Gaskochstelle nehmen, stellen Sie die Flam­me zuvor auf Minimum. Sorgen Sie immer dafür,
dass die Flamme keinesfalls über das Kochgeschirr
hinausragt, sonst kommt es zu unerwünschten
Energieverlusten und zur gefährlichen Konzent­ration von Wärme.

• Die Zubereitung der Gerichte mit Fetten muss
stets unter Aufsicht erfolgen, da das überhitzte
Fett sich schnell selbst entzünden kann.

• Vor jeder Reinigung, Filterwechsel oder vor Durch­führung von Reparaturen trennen Sie das Gerät
von der Stromversorgung, indem Sie den Stecker
aus der Steckdose ziehen.

• Der Fettlter der Dunstabzugshaube ist mindes­tens einmal monatlich zu reinigen, denn er ist
leicht entzündlich, wenn er überfettet ist.

• Sollten im Raum gleichzeitig sowohl die Abzugs­haube als andere nicht mit Strom gespeiste Ge­räte (z.B. Öfen für üssige Brennstoe, Durch-

- 18 -

lauferhitzer, Thermen) betrieben werden, muss
für eine ausreichende Belüftung des Raumes
(Luftzufuhr) gesorgt werden. Ein sicherer Betrieb
der Abzugshaube ist nur dann möglich, wenn
bei gleichzeitigem Betrieb der Dunstabzugshau­be und anderer, luftverbrauchender Geräte, der
Unterdruck in ihrer direkten Nähe den Wert von

max. 0,004 mB erreicht (dieser Wert gilt nicht bei

Umluftbetrieb der Dunstabzugshaube).

• Die Dunstabzugshaube darf nicht als Stützäche
für Personen, die sich gerade in der Küche ben­den, genutzt werden.

• Die Dunstabzugshaube sollte sowohl von au­ßen als auch von innen oft (MINDESTENS EIN­MAL PRO MONAT, unter Beachtung der in dieser
Gebrauchsanweisung angegebenen Hinweise
zur Wartung des Gerätes) gereinigt werden. Bei
Nichtbeachtung der Grundsätze, die die Reini­gung der Dunstabzugshaube und den Filterwech-

sel betreen, entsteht Brandgefahr.

• Wird das Netzkabel beschädigt, muss es in einer
Fachwerstatt neu besorgt werden.

• Die Möglichkeit der Trennung des Gerätes vom
Stromnetz durch Ziehen des Steckers aus der
Steckdose oder durch Ausschalten des bipolaren
Schalters muss gewährleistet werden.

• Dieses Gerät darf nicht von Personen (einschließ­lich Kindern) bedient werden, die unter geistigen
oder körperlichen Behinderungen leiden oder die
nicht über ausreichende Erfahrungen in der Be­dienung solcher Geräte verfügen. Eine Ausnahme
kann gemacht werden, wenn solche Personen un­ter Aufsicht eines Verantwortlichen mit dem Ge­rät arbeiten und/oder gründlich in die Bedienung
eingewiesen wurden.

• Es ist besonders darauf zu achten, dass die Kin­der ohne Aufsicht das Gerät nicht nutzen.

• Prüfen Sie, ob die auf Typenschild gemachten
Angaben zur Spannung den örtlichen Parametern
der Stromversorgung entsprechen.

• Das Netzkabel vor der Montage ausrollen und be­gradigen.

- 19 -

• Die Verpackungsmaterialien (Polyethylenbeutel,
Styroporstücke usw.) sind beim Auspacken außer
Kinderreichweite zu halten.

• Vor Anschluss der Dunstabzugshaube ans Strom­netz muss immer kontrolliert werden, ob das
Netzkabel ordnungsmäßig installiert und während
der Montagearbeiten durch die Dunstabzugshau­be NICHT eingeklemmt wurde. Vor der Beendi­gung der Montage darf das Gerät ans Stromnetz
nicht angeschlossen werden.

• Es ist verboten, die Dunstabzugshauben ohne in-

stallierte Aluminiumfettlter zu nutzen.

• Es ist streng verboten, Gerichte unter Einsatz
oenen Feuers (Flambieren) unter der Dunstab­zugshaube zuzubereiten.

• Hinsichtlich der erforderlichen technischen und
Sicherheitsmittel im Bereich der Ableitung von
Abgasen sind die von den zuständigen Behörden
erlassenen Vorschriften streng einzuhalten.

• Wenn die Schrauben und Befestigungselemente
entsprechend den vorliegenden Hinweisen und
Anleitungen nicht nachgezogen werden, kann
dies eine Gefahr für Gesundheit und Leben dar­stellen.

• Die hängenden Dunstabzugshauben arbeiten nur
im Umluftbetrieb.

• ACHTUNG! Schrauben und Befestigungselemen­te, die nicht in Übereinstimmung mit diesen Hin­weisen sind, können zur elektrischen Gefährdung
führen.

• Das Gerät kann von Kindern ab 8 Jahren und Perso-
nen mit eingeschränkten physischen, sensorischen
oder geistigen Fähigkeiten oder mit mangelnder Er­fahrung und Unkenntnis verwendet werden, wenn
sie in die sichere Verwendung des Geräts eingewie­sen wurden und sie die mit ihm verbundenen Gefah­ren verstanden haben. Kinder dürfen nicht mit dem
Gerät spielen. Die Reinigung und Wartung des Ge­rätes dürfen von Kindern nicht erfolgen, es sei denn,

dass sie das 8. Lebensjahr vollendet haben und von

einer zuständigen Person beaufsichtigt wurden.

- 20 -

AUSPACKEN

Das Gerät wird gegen Transportschä­den geschützt. Nach dem Auspacken
sind die Verpackungsmaterialien so
zu entsorgen, dass dadurch kein Risi­ko für die Umwelt entsteht.
Alle Materialien, die zur Verpackung
verwendet werden, sind umweltver-

träglich, können hundertprozentig
wiederverwertet werden und sind mit entsprechen­dem Symbol gekennzeichnet.
Hinweis! Die Verpackungsmaterialien (Polyethylen­beutel, Styroporstücke usw.) sind beim Auspacken
außer Kinderreichweite zu halten.

ENTSORGUNG VON
ALTGERÄTEN

Dieses Gerät wurde gemäß der Euro-

päischen Richtlinie 2012/19/EG. Eine

solche Kennzeichnung informiert da-

rüber, dass dieses Gerät nach dem

Ablauf des Nutzungszeitraumes nicht

zusammen mit anderen Hausabfällen

gelagert werden darf.

Der Benutzer ist verpichtet, das Ge­rät an einem Sammelpunkt für verschlissene elek-

trische und elektronische Geräte abzugeben. Die
die Sammlung durchführenden Einheiten, darunter
lokale Sammelpunkte, Geschäfte und gemeindeei­gene Einheiten, bilden ein entsprechendes System,
welches die Abgabe dieses Gerätes ermöglicht.
Die richtige Vorgehensweise mit Elektro- und Elek­tronikschrott trägt zur Verhinderung schädlicher
Folgen für die menschliche Gesundheit und die na­türliche Umwelt bei, die aus der Anwesenheit von

Schadstoen sowie einer falschen Lagerung und

Weiterverarbeitung solcher Materialien folgen.

- 21 -

BEDIENUNG

Steuerung der Dunstabzugshaube

Das Bedienfeld der Dunstabzugshaube wurde auf der Abbildung Nr. 4
dargestellt und zur Erinnerung gibt es dieses auch nachstehend:

Das Bedienfeld ist mit Sensoren (Isostat) ausge-

0

stattet.
Um die Dunstabzugshaube auszuschalten, wäh­len Sie eine der nachfolgend geschilderten Stufen
durch Drücken der entsprechenden Taste aus:

1- Niedrigste Stufe. Wählen Sie diese Stufe, wenn

nur wenig Dämpfe entstehen.

2- Mittlere Stufe. Wählen Sie diese Stufe bei mitt-

lerer Dampfentstehung, zum Beispiel, wenn Sie
mehrere Gerichte gleichzeitig kochen.

3- Höchste Stufe. Wählen Sie diese Stufe bei star-

ker Dampfbildung, zum Beispiel beim Braten
oder Grillen.

0- Die Dunstabzugshaube wird ausgeschaltet.

Die mit gekennzeichnete Taste dient zum Ein­und Ausschalten der Beleuchtung. Die Beleuchtung
der Dunstabzugshaube funktioniert unabhängig
davon, ob der Motor läuft.

- 21 -

Andere wichtige Informationen zur Bedienung der Dunstabzugs­haube

Umluftbetrieb: In dieser Betriebsoption kehrt die gelterte Luft über die
daran angepassten Sonderönungen in den Raum zurück. Bei dieser
Einstellung ist ein Aktivkohlelter zu installieren und es ist empfehlens-

wert, das Umlenkblech für die Abluft zu montieren (verfügbar je nach
dem Modell, vor allem in den Kamindunstabzugshauben vorhanden).

Abluftbetrieb: Bei Abluftbetrieb der Dunstabzugshaube wird die Luft
über eine spezielle Leitung hinausgeleitet. Vor der Inbetriebnahme die-

ses Modus muss der eventuelle Aktivkohlelter aus dem Gerät entfernt
werden. Die Dunstabzugshaube ist an die Lüftungsönung mit Hilfe ei­ner steifen oder elastischen Leitung mit einem Durchmesser von 150
mm oder 120 mm und mittels entsprechender Klemmen angeschlossen,

die in den Fachgeschäften mit Installationszubehör erhältlich sind. Mit

den Anschlussarbeiten ist ein qualizierter Installateur zu beauftragen.

Geschwindigkeit der Lüfters: Unter normalen Bedingungen und bei ge­ringer Konzentration der Dämpfe wird geringe und mittlere Geschwin­digkeit empfohlen. Die höchste Geschwindigkeit sollte dagegen nur bei
hoher Konzentration der Dämpfe, z.B. beim Braten oder Grillen, genutzt
werden.

Hinweis (dies gilt nur für Universal-Dunstabzugshauben): die Konstruk­tion der Universal-Dunstabzugshauben erfordert einen manuellen Wech­sel der Betriebsart der Dunstabzugshaube. Die Art, wie die Betriebsart

gewechselt wird, ist der Abbildung Nr. 8 zu entnehmen.

Hinweis (dies gilt nur für Möbel- und Teleskopabzugshauben): Beim Um­luftbetrieb muss im Falle der Möbel- und Teleskopabzugshauben ein Rohr
zur Abführung der Abluft montiert werden. Das andere Rohrende ist in

den Raum zu richten, dadurch erfolgt die Abführung der gelterten Luft.

Hinweis: Die hängenden Dunstabzugshauben arbeiten nur im Umluftbe­trieb.

REINIGUNG UND WARTUNG

Wartung

Durch eine regelmäßige Wartung und Reinigung wird ein guter und stö­rungsfreier Betrieb sowie eine optimale Lebensdauer des Gerätes ge­währleistet. Bei der Reinigung und beim Wechsel der Fett- und Kohle-

aktivlter sind insbesondere die Hinweise der jeweiligen Hersteller zu

beachten.

• Verwenden Sie weder nasse Reinigungstücher noch Schwämme noch

Wasserstrahl.

- 25 -

• Verwenden Sie weder Lösemittel noch Alkohol, weil die lackierten

Oberächen dadurch matt werden können.

• Verwenden Sie keine ätzenden Stoe, insbesondere bei der Reini-

gung von Oberächen aus nichtrostendem Stahl.

• Verwenden Sie keine harten, rauen Reinigungstücher

• Zur Reinigung wird feuchtes Tuch sowie neutrale Reinigungsmittel

empfohlen.

Hinweis: Nachdem der Aluminiumlter mehrmals im Geschirrspüler ge­spült worden ist, kann sich der Farbton des Filters ändern. Die Änderung
des Farbtons ist kein Hinweis darauf, dass es unrichtig ist und der Filter
gewechselt werden muss.

Fettlter

Der Aluminiumfettlter sollte bei einem üblichen Betrieb der Dunstab­zugshaube jeden Monat im Geschirrspüler oder per Hand mit einem fei-

nen Reinigungsmittel oder üssiger Seife gereinigt werden.
Die Demontage des Aluminiumfettlters wurde in der Abbildung 5 ge-

zeigt.

In manchen Modellen wurde ein Akryllter eingesetzt. Dieser ist min­destens alle zwei Monate oder häuger bei einem durchaus intensiven

Gebrauch zu wechseln.

Aktivkohlelter

Der Kohlelter wird nur dann eingesetzt, wenn die Dunstabzugshaube an
die Lüftungsleitung nicht angeschlossen ist. Der Aktivkohlelter kann die

Gerüche bis zur vollen Sättigung des Filters aufnehmen. Der Aktivkoh-

lelter ist weder fürs Waschen noch für die Regeneration geeignet und

sollte mindestens einmal pro 3-4 Monate oder im Falle einer intensiven
Beanspruchung öfter gewechselt werden.

Die Demontage des Aktivkohlelters wurde in der Abb. 6 gezeigt.

Beleuchtung

Setzen Sie Leuchten / Halogenleuchten / Diodenmodule mit denselben
Parametern, wie sie im Gerät werkseitig montiert wurden, ein. Der Wech­sel der Beleuchtung wurde in der Abbildung 7 gezeigt. Wenn die Abbil­dung in dieser Anleitung nicht vorhanden ist, darf das Beleuchtungsmo­dul nur durch eine autorisierte Servicestelle durchgeführt werden.

- 26 -

GARANTIE, NACHVERKAUF­SERVICE

Garantie

Garantieleistungen laut Garantieschein. Der Hersteller übernimmt keine
Haftung für Schäden, die durch den unsachgemäßen Betrieb des Pro­dukts entstanden sind.

Wartung

• Der Hersteller empehlt, jegliche Reparaturen und Einstellarbeiten

von einem Werksservice oder vom Hersteller autorisierten Kunden­dienst durchführen zu lassen. Aus Sicherheitsgründen sollten Sie das
Gerät nicht selbst reparieren.

• Von Personen ohne die erforderlichen Qualikationen durchgeführte

Reparaturen können für den Gerätebenutzer eine ernste Gefahr ver­ursachen.

• Die vom Hersteller, Einführer oder Vertragshändler gewährte Min-

destgarantiezeit für das Gerät ist im Garantieschein angegeben.

• Im Fall unbefugter Anpassungen, Änderungen, der Verletzung von

Plomben oder anderer Sicherheitsvorrichtungen des Geräts oder Tei­len davon, sowie im Fall sonstiger unbefugter Manipulationen am
Gerät, die nicht der Bedienungsanleitung entsprechen, verfällt die

Garantie für das Gerät.
Reparaturmeldungen und Hilfe bei Fehlern
Wenn das Gerät repariert werden muss, wenden Sie sich bitte an den

Kundendienst. Die Adresse und Rufnummer des Kundendienstes sind im
Garantieschein angegeben. Halten Sie, wenn Sie den Kundendienst an-

rufen, bitte die Seriennummer des Geräts bereit. Diese bendet sich auf

dem Typenschild. Notieren Sie sich die Seriennummer der Einfachheit
halber am besten hier:

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung,
dass dieses Produkt den einschlägigen, grundlegenden Anforderungen der
nachfolgenden EU-Richtlinien entspricht:

• Niederspannungsrichtlinie 2014/35/EU

• Elektromagnetische Verträglichkeit 2014/30/EU

• ErP – Richtlinie 2009/125/EC

• Richtlinie RoHS 2011/65/EU

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine
Konformitätserklärung zur Einsichtnahme durch die zuständigen Marktüberwa­chungsbehörden.

CE-Konformitätserklärung

- 27 -

Vážený

kliente,

počínaje dnešním dnem jsou každodenní povinnos
jednodušší než kdykoli jindy. Zařízení
ním výjimečně snadné obsluhy a vynikající efekvity.
Po přečtení návodu nebudete mít problém s obslu-

hou.

Zařízení, které opuslo továrnu, bylo důkladně zkon­trolováno před zabalením z hlediska bezpečnos a
funkčnos na kontrolních stanovišch.

Před uvedením zařízení do provozu si pozorně přečtě­te návod k obsluze. Dodržováním pokynů uvedených
v návodu předejdete nesprávnému používání. Návod
si ponechejte a uschovejte tak, abyste jej měli vždy při

ruce.

je spoje-

Dodržujte přesně návod k obsluze, abyste zabránili
nešťastným událostem.

S úctou

- 25 -

BEZPEČNOSTNÍ POKYNY

• Odsavač používejte teprve po přečtení tohoto ná-

vodu!

• Zařízení je určeno výlučně pro domácí použití.

• Výrobce si vyhrazuje možnost provádění změn,

které nemají vliv na funkčnost zařízení.

• Výrobce nenese žádnou odpovědnost za even-

tuální škody nebo požár způsobené zařízením,

vyplývající z nedodržování pokynů uvedených

v tomto návodu.

• Kuchyňský odsavač slouží k odstraňování kuchyň-

ských výparů. Nepoužívejte jej pro jiné účely.

• Odsavač pracující v odtahovém režimu napoj-

te na příslušný ventilační kanál (nenapojujte na

komínové, kouřové nebo spalinové kanály, které

jsou v provozu). Odsavač musí mít namontova-

né potrubí odvádějící vzduch ven. Délka potru-

bí (nejčastěji roura Ø 120 nebo 150 mm) nesmí

být delší než 4–5 m. Potrubí odvádějící vzduch se

rovněž vyžaduje u teleskopických a nábytkových

odsavačů v režimu pohlcovače.

• Odsavač pracující jako pohlcovač vyžaduje l-

tr s aktivním uhlím. V tomto případě není nutná

montáž potrubí odvádějícího vzduch ven, zato se

doporučuje namontovat zpětnou klapku vzduchu

(pouze komínové odsavače).

• Odsavač má nezávislé osvětlení a odtahový venti-

látor s možností nastavení jedné z několika rych-

lostí otáček.

• V závislosti na verzi zařízení je odsavač určen pro

trvalé připevnění na svislou stěnu nad plynový

nebo elektrický sporák (komínové a univerzální

odsavače); na strop nad plynový nebo elektrický

sporák (ostrůvkové odsavače); na svislou stěnu

v kuchyňské lince nad plynový nebo elektrický

sporák (teleskopické a vestavné odsavače). Před

montáží se ujistěte, že konstrukce stěny/stropu

udrží hmotnost odsavače. Některé modely odsa-

vačů jsou velmi těžké.

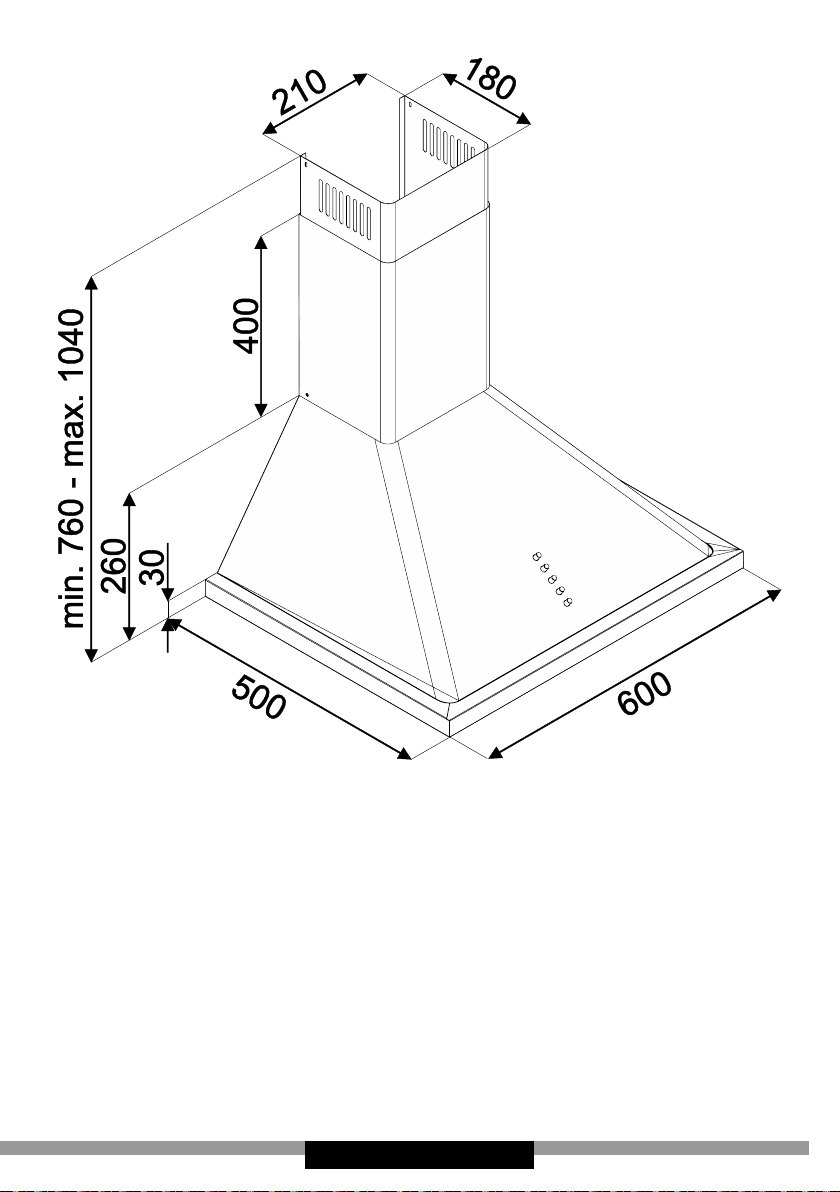

• Montážní výška zařízení nad elektrickou deskou

- 26 -

je uvedena v technickém listu (technické speci-

kaci zařízení). Pokud v montážních návodech

plynových zařízení je uvedena větší vzdálenost,

zohledněte to (Obr. 1).

• Pod kuchyňským odsavačem nenechávejte ote-

vřený plamen při sundávání nádobí z hořáku, na-

stavte minimální plamen. Vždy zkontrolujte, zda

plamen nepřesahuje přes okraj nádoby, protože

to způsobuje nežádoucí ztráty energie a nebez-

pečnou koncentraci tepla.

• Na pokrmy připravované na tuku neustále do-

hlížejte, protože rozehřátý tuk se může snadno

vznítit.

• Před každým čištěním, výměnou ltru nebo před

zahájením opravy vyjměte zástrčku zařízení ze

zásuvky.

• Protitukový ltr do kuchyňského odsavače čistěte

alespoň jednou za měsíc, protože nasáknutý tu-

kem je lehce hořlavý.

• Pokud jsou v místnosti v provozu kromě odsava-

če jiná zařízení s neelektrickým napájením (např.

kamna na kapalné palivo, průtokové ohříva-

če, termy), zajistěte dostatečné větrání (přívod

vzduchu). Bezpečné používání je možné, když při

současném provozu odsavače a spalovacích zaří-

zení, závislých na vzduchu v místnosti, je v místě

postavení těchto zařízení podtlak nanejvýš 0,004

milibaru (tento bod neplatí, pokud kuchyňský od-

savač používáte jako pohlcovač pachů).

• Odsavač nemá sloužit jako plocha pro opření se

osob nacházejících se v kuchyni.

• Okap často čistěte jak z vnějšku, tak i uvnitř (ALE-

SPOŇ JEDNOU ZA MĚSÍC, s dodržením pokynů

ohledně údržby uvedených v tomto návodu). Ne-

dodržování zásad týkajících se čištění odsavače a

výměny ltrů způsobuje nebezpečí požáru.

• Pokud se napájecí kabel poškodí, musí být vymě-

něn ve specializovaném servisu.

• Zajistěte možnost odpojení zařízení od elektric-

kého napájení vytažením zástrčky nebo vypnu-

tím dvoupólového vypínače.

• Toto zařízení není přizpůsobeno používání osoba-

mi (včetně dětí) s omezenou fyzickou, smyslo-

vou nebo psychickou schopností nebo osobami s

nedostatečnými zkušenostmi a znalostí zařízení,

- 27 -

ledaže jej používají pod dohledem nebo v sou-

ladu s návodem k používání zařízení, předaným

osobami zodpovídajícími za jejich bezpečnost.

• Všímejte si pozorně, aby zařízení nepoužívaly děti

ponechané bez dozoru.

• Zkontrolujte, zda napětí uvedené na výrobním

štítku odpovídá místním parametrům napájení.

• Před montáží roztáhněte a vyrovnejte síťový ka-

bel.

• Obalové materiály (polyetylenové sáčky, pěnový

polystyren apod.) nenechávejte při vybalování

v dosahu dětí.

• Před připojením odsavače k elektrickému napáje-

ní vždy zkontrolujte, zda je síťový kabel správně

nainstalován a zda NEBYL přimáčknutý odsava-

čem při montáži. NEPŘIPOJUJTE zařízení k elek-

trické síti před ukončením montáže.

• Je zakázáno používat odsavač bez namontova-

ných hliníkových protitukových ltrů.

• Přísně je zakázáno připravovat pod odsavačem

pokrmy na otevřeném ohni (ambování).

• V rámci nutnosti použití technických a bezpeč-

nostních opatření týkajících se odvádění spalin

dodržujte přesně předpisy vydané kompetentní-

mi místními orgány.

• Neutažení šroubů a upevňovacích prvků podle

těchto pokynů může vést k ohrožení zdraví a ži-

vota.

• Závěsné odsavače fungují pouze v režimu pohl-

covače pachů

• POZOR! V případě chybějící instalace šroubů a

úchytných prvků dle pokynů uvedených v tomto

návodu může dojít k vzniku nebezpečí elektrické

povahy.

• To zařízení může být používané dětmi ve věku

8 let a staršími, osoby s omezenými fyzickými

anebo mentálními schopnostmi, jak rovněž oso-

by bez zkušenosti a bez znalosti zařízení mohou

konvici používat, pokud jsou dozorované anebo

byly instruované ohledně obsluhy zařízení bez-

pečným způsobem a znají ohrožení spojené s po-

užíváním zařízení. Děti si nemohou se zařízením

hrát. Čištění a konzervace zařízení nemůže být

vykonávaná dětmi, ledaže skončily 8 let a mají

dohled zodpovědné osoby.

- 28 -

VYBALENÍ

Zařízení bylo po dobu přepravy za­bezpečeno proti poškození. Po vy­balení zařízení odstraňte části obalu
způsobem, který neohrožuje životní
prostředí.
Všechny materiály použité na obal
jsou stoprocentně neškodné pro život-

ní prostředí a jsou vhodné pro zpětné
získání a byly označeny příslušným symbolem.
Upozornění! Obalové materiály (polyetylenové sáč­ky, pěnový polystyren apod.) nenechávejte při vy­balování v dosahu dětí.

LIKVIDACE OPOTŘEBOVANÝCH
ZAŘÍZENÍ

Toto zařízení je označeno v souladu s

evropskou směrnicí 2012/19/ES. Ta-

kové označení znamená, že toto zaří-

zení se po ukončení životnosti nesmí

vyhazovat společně s jiným domác-

ním odpadem.

Uživatel je povinen odevzdat jej do

sběrny použitých elektrických a elek­tronických zařízení. Provádějící sběr, včetně míst­ních sběren, obchodů a obecních úřadů, tvoří sys­tém umožňující odevzdávání těchto zařízení.
Příslušné nakládání s použitými elektrickými a elek­tronickými zařízeními zabraňuje negativním násled­kům pro lidské zdraví a životní prostředí, vznikajícím
z přítomnosti nebezpečných složek a nesprávného
skladování a zužitkování takových zařízení.

- 29 -

OBSLUHA

0

Ovládání odsavače

Ovládací panel odsavače je znázorněn na obrázku 4, pro připomenutí
nachází se také níže:

Ovládací panel je vybaven tlačítky (izostat).
Chcete-li zapnout odsavač, vyberte jednu z níže po­psaných rychlostí stisknutím příslušného tlačítka:

1- Nejnižší rychlost. Tuto rychlost používejte při

malém množství páry.

2- Střední rychlost. Tuto rychlost používejte při

středním množství páry, například při vaření více
pokrmů najednou.

3- Nejvyšší rychlost. Tuto rychlost používejte při

největším množství páry, například při smažení
nebo grilování.

0- Vypne odsavač
Tlačítko označené jako slouží pro zapnutí nebo

vypnutí osvětlení. Osvětlení v odsavači funguje ne­závisle na rychlosti motoru.

- 30 -

Jiné důležité informace o obsluze odsavače

Provoz jako pohlcovač: V tomto provozním režimu se přeltrovaný
vzduch vrací zpět do místnosti k tomu přizpůsobenými otvory. Při tom­to nastavení nainstalujte uhlíkový ltr a doporučuje se montáž zpětné
vzduchové klapky (dostupnost v závislosti na modelu, vyskytuje se hlav­ně v komínových odsavačích).

Provoz jako odtah: Během odtahového provozního režimu odsavače je
vzduch odváděn vně speciálním potrubím. Při tomto nastavení odstraň­te eventuální uhlíkový ltr. Odsavač je připojen k otvoru odvádějícímu
vzduch ven pomocí tuhého nebo pružného potrubí o průměru 150 mm
nebo 120 mm a vhodných svorek k potrubím, které je třeba zakoupit
v prodejnách s instalačním materiálem. Připojení svěřte kvalikovanému
pracovníkovi.

Rychlost ventilátoru: Nejnižší a střední rychlost používejte za normál­ních podmínek a při nízké koncentraci výparů, zatímco nejvyšší rychlost
používejte pouze při vysoké koncentraci kuchyňských výparů, např. při
smažení nebo grilování.

Poznámka (týká se pouze univerzálních odsavačů): Konstrukce univer­zálních odsavačů vyžaduje manuální změnu provozního režimu odsava­če. Způsob změny tohoto režimu je znázorněn na obrázku 8.

Poznámka (týká se pouze nábytkových a teleskopických odsavačů): Ná­bytkové a teleskopické odsavače pracující jako pohlcovač vyžadují mon­táž roury odvádějící vzduch. Druhý konec roury nasměrujte do místnosti,
rourou bude odváděn ltrovaný vzduch.

Upozornění: Závěsné odsavače pracují pouze jako pohlcovač.

- 31 -

ČIŠTĚNÍ A ÚDRŽBA

Údržba

Pravidelná údržba a pravidelné čištění zařízení zajistí správný a bezpo­ruchový provoz odsavače a prodlouží jeho životnost. Věnujte zvláštní
pozornost tomu, aby se protitukový ltr a ltr s aktivním uhlím čistily a
měnily podle pokynů výrobce.

• Nepoužívejte navlhčené hadříky nebo houby a také proud vody.

• Nepoužívejte rozpouštědla a alkohol, protože by mohly zmatnit lako-

vané povrchy.

• Nepoužívejte leptavé látky, zejména na čištění povrchů z nerezové

oceli.

• Nepoužívejte tvrdý, drsný hadřík.

• Doporučuje se používat vlhký hadřík a neutrální čisticí přípravky.

Upozornění: Po několika mytích v myčce se může změnit barva hliníko­vého ltru. Změna barvy neznamená odchylku a nutnost jeho výměny.

Protitukový ltr

Protitukový ltr čistěte jednou za měsíc během normálního provozu od­savače, v myčce nebo ručně jemným čisticím přípravkem nebo tekutým
mýdlem.

Demontáž protitukového ltru je znázorněna na obrázku 5.
U některých modelů se používá akrylový ltr. Měňte jej alespoň jednou

za dva měsíce nebo častěji v případě výjimečně intenzivního používání.

Uhlíkový ltr

Uhlíkový ltr používejte pouze v případě, když odsavač není připojen
k ventilačnímu kanálu. Filtr s aktivním uhlím má schopnost pohlcovat pa­chy až do svého nasycení. Není vhodný také k mytí a regeneraci a musí
se měnit alespoň jednou za 3-4 měsíce nebo častěji v případě výjimečně
intenzivního používání.

Demontáž uhlíkového ltru je znázorněna na obrázku 6.

Osvětlení

Používejte žárovky / halogeny / diodové moduly se stejnými parametry
jako u původních namontovaných v zařízení. Výměna žárovek je znázor­něna na obrázku 7. Pokud obrázek není v tomto návodu, výměnu osvět­lovacího modulu může provést pouze autorizovaný servis.

- 32 -

ZÁRUKA, POPRODEJNÍ SERVIS

Záruka

Záruční plnění podle záručního listu. Výrobce neodpovídá za žádné škody
způsobené nesprávným zacházením s výrobkem.

Servis

• Výrobce zařízení doporučuje, aby všechny opravy a seřizovací čin-

nosti prováděl tovární servis nebo autorizovaný servis výrobce. Z
bezpečnostních důvodů neopravujte zařízení vlastními silami.

• Opravy osobami bez požadované kvalikace mohou představovat

vážné nebezpečí pro uživatele zařízení.

• Minimální doba platnosti záruky na zařízení nabízené výrobcem, do-

vozcem nebo oprávněným zástupcem je uvedena v záručním listu.

• Zařízení ztrácí záruku v důsledku svépomocných adaptací, úprav, po-

rušení plomb nebo dalších zabezpečení přístroje nebo jeho částí a
dalších svépomocných zásahů do zařízení v rozporu s návodem k

obsluze.

Oznámení poruchy a pomoc v případě závady
Potřebuje-li zařízení opravit, kontaktujte servis. Kontaktní údaje servisu

včetně telefonního čísla se nacházejí v záručním listu. Před kontaktem
si připravte výrobní číslo zařízení, nachází se na výrobním štítku. Pro
pohodlí si ho přepište níže:

Prohlášení výrobce

Producent tímto prohlašuje, že tento výrobek splňuje základní poža­davky níže uvedených evropských směrnic:

• Směrnice pro nízkonapěťová zařízení 2014/35/EU

• Směrnice o elektromagnetické kompatibilitě 2014/30/EU

• Směrnice ErP - 2009/125/EC

• Směrnice RoHS 2011/65/EU

Zařízení je označeno symbolem a má prohlášení o shodě pro kont­rolu příslušným orgánem dozoru nad trhem.

- 33 -

Vážený
zákazník

Od dnešného dňa každodenné povinnos budú jedno­duchšie ako kedykoľvek predtým. Zariadenie značky

spája výnimočne jednoduché používanie a
dokonalú efekvnosť. Keď sa oboznámite s užívateľ­skou príručkou, s používaním zariadenia nebudete
mať žiadne problémy.

Zariadenie, ktoré opúšťa továreň, bolo pred koneč­ným zabalením na kontrolných staniciach dôkladne
skontrolované, čo sa týka bezpečnos a funkčnos
zariadenia.

Pred spustením zariadenia sa podrobne a dôkladne
oboznámte s užívateľskou príručkou. Dodržiavaním
pokynov a odporúčaní, ktoré sú v príručke uvedené,
predídete nesprávnemu používaniu zariadenia. Príruč­ku uchovajte a uložte ju na takom mieste, aby bola v
prípade potreby ľahko dostupná.

Dôkladne dodržiavajte pokyny a odporúčania uvede­né v príručke, vyhnete sa tak nešťastným nehodám
či úrazom.

S úctou

- 34 -

BEZPEČNOSTNÉ POKYNY
POUŽÍVANIA

• Odsávač používajte iba po prečítaní tohto návo­du!

• Zariadenie je určené iba na domáce, neprofesio-

nálne použitie.

• Výrobca si vyhradzuje právo na vykonávanie
zmien, ktoré neovplyvňujú fungovanie zariade-

nia.

• Výrobca nezodpovedá za prípadné škody alebo

požiare spôsobené zariadením následkom nedo­držiavania pokynov a odporúčaní, ktoré sú uve­dené v tejto príručke.

• Kuchynský odsávač sa používa na odstraňovanie
(odsávanie) kuchynských pár. Nepoužívajte ho
na iné účely.

• Odsávač, ktorý funguje v režime odsávania,
pripojte k príslušnému ventilačnému potrubiu
(nepripájajte ku komínovým, dymovým alebo
spalinovým potrubiam, ktoré sú v prevádzke).
Odsávač vyžaduje inštaláciu potrubia, ktoré od­vádza vzduch smerom von z miestnosti. Dĺž­ka potrubia (najčastejšie rúra Ø 120 alebo 150
mm) nesmie byť dlhšia ako 4-5 m. Potrubie od­vádzajúce vzduch sa musí používať aj v prípade
teleskopických a vstavaných odsávačov používa­ných v režime pohlcovania

• Odsávač, ktorý je nastavený režime pohlcova­nia, vyžaduje inštaláciu ltra s aktívnym uhlím.
V tomto prípade sa nevyžaduje inštalácia potru­bia odvádzajúceho vzduch von, odporúča sa však
montáž usmerňovača prúdu vzduchu (iba komí­nové odsávače).

• Odsávač má nezávislé osvetlenie a tiež odťahový
ventilátor s možnosťou nastaviť jednu z niekoľ­kých rýchlostí otáčania.

- 35 -

• V závislosti na verzii zariadenia je odsávač urče­ný na trvale pripevnenie na zvislú stenu nad ply­novým alebo elektrickým sporákom (komínové
a univerzálne odsávače); na strop nad plynovým
alebo elektrickým sporákom (ostrovné odsáva­če); na zvislú stenu v zabudovanom nábytku nad
plynovým alebo elektrickým sporákom (telesko­pické a vstavané odsávače). Pred inštaláciou sa
uistite, či konštrukcia steny / stropu je dostatoč­ná na udržanie odsávača. Niektoré modely odsá­vačov sú veľmi ťažké.

• Výška inštalácie zariadenia nad elektrickou var­nou doskou je uvedená v liste výrobku (technickej
špecikácii zariadenia). Ak je v montážnej príruč­ke plynových zariadení uvedená väčšia vzdiale­nosť, musí to byť pri montáž zohľadnené (obr. 1).

• Pod kuchynským odsávačom nenechávajte otvo­rený oheň, pri vyberaní riadu z horáku nastavte
minimálny plameň. Vždy skontrolujte, či plameň
nepresahuje poza riad, pretože to spôsobuje ne­žiaduce straty energie a nebezpečnú koncentrá-

ciu tepla.

• Jedlá pripravované na tuku/oleji musia byť pod

stálym dohľadom, pretože nahriaty olej/tuk sa
môže ľahko zapáliť.

• Pred každou manipuláciou, napr. čistenie, výme­na ltra alebo pred začatím servisných prác, od­sávač pár sa musí odpojiť od elektrického napä-

tia.

• Protitukový lter do kuchynského odsávača sa

musí čistiť minimálne raz mesačne, keďže zachy­tený tuk je ľahko horľavý.

• Ak sa v miestnosti, okrem odsávača, využívajú
iné zariadenia s neelektickým spaľovaním (napr.
pece na tekuté palivo, prietokové ohrievače), musí
sa zabezpečiť dostatočné vetranie (prísun vzdu­chu). Bezpečné používanie je možné vtedy, ak pri
súčasnom používaní odsávača a iných zariadení,

- 36 -

ktoré spotrebúvajú vzduch v danej miestnosti,
na mieste používania týchto zariadení je podtlak
maximálne 0,004 milibaru (tieto požiadavky sa
nemusia splniť v prípade, ak sa odsávač používa
v režime pohlcovača pár).

• Odsávač sa nesmie používať ako plocha na opie­ranie osôb, ktoré sú v kuchyni.

• Odsávač často čistite, tak z vonku ako aj z vnútra
(MINIMÁLNE RAZ MESAČNE), pričom dodržiavaj­te pokyny uvedené v tejto príručke. V prípade
nedodržiavania zásad týkajúcich sa čistenia od­sávača, ako aj výmeny ltrov, hrozí riziko vzniku
požiaru.

• Ak bude napájací kábel bude poškodený, musí
byť vymenený v špecializovanom servise.

• Zabezpečte možnosť odpojenia zariadenia od el.
napätia vytiahnutím zástrčky z el. zásuvky, alebo
vypnutím dvojpólového vypínača.

• Toto zariadenie nie je prispôsobené k používaniu
osobami (v tom deťmi)s obmedzenou fyzickou,
zmyslovou alebo psychickou schopnosťou alebo
osobami s nedostatočnými skúsenosťami a zna­losťami zariadenia, iba ak je uskutočňované pod
dohľadom alebo v súlade s návodom používania
zariadenia, odovzdanom osobami odpovedajúci­mi za ich bezpečnosť.

• Venujte mimoriadnu pozornosť tomu, aby spotre­bič nepoužívali deti ponechané bez dozoru.

• Skontrolujte, či el. napätie uvedené na výrobnom
štítku zariadenia sa zhoduje s parametrami el.

napätia siete.

• Pred montážou napájací kábel rozviňte a vyrov­najte.

• Dávajte pozor, aby sa obalové materiály (polye-

tylénové vrecká, kúsky polystyrénu atď.) nedo­stali do rúk deťom.

• Pred pripojením odsávača k sieťovému napájaniu
vždy skontrolujte, či bol napájací kábel správne

- 37 -

nainštalovaný a či NEBOL pritlačený odsávačom
počas montážnych prác. Zariadenie nepripájajte
k el. napätiu predtým, než úplne skončíte montáž

zariadenia.

• Odsávač sa nesmie používať bez namontovaných

hliníkových protitukových ltrov.

• Pod odsávačom sa v žiadnom prípade nesmú pri­pravovať jedlá s použitím otvoreného ohňa (am­bovanie). Je to prísne zakázané.

• Čo sa týka dodržiavania požadovaných technic­kých a bezpečnostných prostriedkov a pokynov
týkajúcich sa odvádzania spalín, bezpodmieneč­ne dodržujte platné miestne predpisy a normy.

• V prípade, ak skrutky, ako aj montážne a upev­ňujúce prvky nebudú správne (v súlade s touto
príručkou) dotiahnuté (upevnené), hrozí riziko
úrazu, či dokonca smrti.

• Visiace odsávače fungujú iba v režime pohlcova­nia pachov.

• POZOR! Chýbajúca inštalácia upevňovacích skru-

tiek alebo prostriedkov v súlade s týmito pokyn­mi môže spôsobiť úraz elektrickým prúdom.

• Toto zariadenie môže byť používané deťmi vo
veku 8 rokov a starších, osoby s obmedzenými
fyzickými alebo mentálnymi schopnosťami, ako
aj osobami bez skúseností a bez znalostí zariade­nia môžu kanvicu používať, pokiaľ sú dohliadané
alebo boli inštruované vzhľadom obsluhy zariade­nia bezpečným spôsobom a znajú ohrozenie spo­jené s používaním zariadenia. Deti si nemôžu so
zariadením hrať Čistenie a konzervácia zariade­nia nemôže byť vykonávaná deťmi ledaže ukončili
8 rokov a sú dohliadané zodpovednou osobou.

- 38 -

ROZBALENIE

Zariadenie je chránené pred poško­dením počas prepravy. Prosíme Vás,
aby ste po vybalení zariadenia zlik­vidovali obalové materiály spôsobom
neohrozujúcim životné prostredie.
Všetky materiály použité na zabalenie
sú neškodné pre životné prostredie,

sú 100% recyklovateľné a sú označe­né príslušným symbolom.
Pozor! Dávajte pozor, aby sa obalové materiály
(polyetylénové vrecká, kúsky polystyrénu atď.) ne­dostali do rúk deťom.

LIKVIDÁCIA ZARIADENÍ

Toto zariadenie je označené v súlade
s Európskou smernicou 2012/19/ES. Ten­to symbol informuje, že toto zariadenie
sa po opotrebovaní (skončení používania)
nesmie vyhodiť do komunálneho odpadu.
Užívateľ je povinný zariadenie odovzdať
v zbernom mieste opotrebovaných elek-

trických a elektronických zariadení. Sub­jekty, ktoré sa zaoberajú spracovaním opotrebova­ných zariadení, tzn. miestne zberné miesta, obchody
alebo jednotky štátnej správy, vytvárajú príslušný
systém, ktorý každému umožňuje odovzdať takéto

zariadenia.

Správny postup pri likvidácii elektrického a elektro­nického zariadenia predchádza negatívnemu vplyvu
škodlivých pre ľudské zdravie a životné prostredie
konzekvencií, ktoré vyplývajú z prítomnosti nebez­pečných častí ako aj nesprávneho skladovania a re­cyklácie takýchto zariadení.

- 39 -

OBSLUHA

0

Ovládanie odsávača

Ovládací panel odsávača je zobrazený na obr. 4, na pripomenutie je uve­dený aj nižšie:

Ovládací panel má nasledujúce tlačidlá (izostat).
Keď chcete spustiť odsávač pár, vyberte jednu z
nižšie opísaných rýchlostí stlačením príslušného
tlačidla:

1- Najnižšia rýchlosť. Túto rýchlosť používajte, keď

sa nevytvára príliš veľa pary.

2- Stredná rýchlosť. Túto rýchlosť používajte, keď

sa vytvára stredne veľké množstvo pary, napr.
pri varení niekoľkých jedál súčasne.

3- Najvyššia rýchlosť. Túto rýchlosť používajte, keď

sa vytvára veľké množstvo pary, napr. pri vyprá­žaní či grilovaní.

0- Vypnutie odsávania.
Tlačidlo označené ako je určené na zapínanie/

vypínanie osvetlenia. Osvetlenie odsávača funguje
nezávisle od úrovne odsávania.

- 40 -

Iné dôležité informácie týkajúce sa používania odsávača

Režim pohlcovania: V tomto režime sa preltrovaný vzduch cez otvory,
ktoré sú na to určené, vracia späť do miestnosti (recirkulácia). Pri tomto
nastavení sa musí namontovať uhlíkový lter, a tiež odporúčame namon­tovať smerovač (difúzor) vychádzajúceho vzduchu (dostupný pre každý
model, používa sa predovšetkým v komínových odsávačoch).

Režim odsávania: V tomto režime odsávač odvádza vzduch vonku špe­ciálnym potrubím. V tomto režime nepoužívajte uhlíkový lter (ak je
vložený, vyberte ho). Odsávač pár sa pripája k ventilačnému komínu
pomocou pevných alebo elastický rúr s priemerom 150 mm alebo 120
mm a príslušných spojok, ktoré si môžete zaobstarať v obchodoch s in­štalačnými materiálmi. Pripojenie je potrebné zadať kvalikovanému

technikovi.

Rýchlosť ventilátora: Najnižšia a stredná rýchlosť ventilátora sa použí­va v normálnych podmienkach a pri malej koncentrácii pár. Najvyššia
rýchlosť sa používa iba v prípade vysokej koncentrácie kuchynských pár,
napr. počas smaženia, grilovania.

Pozor (týka sa iba univerzálnych odsávačov): Univerzálne odsávače sú
skonštruované tak, že zmena režimu práce odsávača sa musí vykonať
ručne. Spôsob zmeny režimu je znázornený na obrázku 8.

Pozor (týka sa iba vstavaných a teleskopických odsávačov): Vstavané a
teleskopické odsávače používané v režime pohlcovania, musia mať na­montované potrubie odvádzajúce vzduch. Druhý koniec potrubia je po­trebné nasmerovať do miestnosti, tadiaľ bude odvádzaný preltrovaný

vzduch.

Pozor: Visiace odsávače fungujú iba v režime pohlcovania.

- 41 -

ČISTENIE A ÚDRŽBA

Konzervácia

Pravidelné čistenie a údržba zariadenia zaručujú dobré fungovanie odsá­vača a zároveň predlžujú jeho životnosť. Dôležité je pravidelné čistenie
protitukových ltrom a výmena uhlíkových ltrov v súlade s odporúča­niami výrobcu.

• Nepoužívajte vlhké handričky alebo špongie ani prúd vody.

• Nepoužívajte riedidlá ani alkohol, pretože by mohli zmatnieť lakova-

né povrchy.

• Nepoužívajte leptavé látky, najmä na čistenie povrchov z nerezovej

oceli.

• Nepoužívajte tvrdé, drsné handričky

• Odporúčame používať vlhkú a jemnú handričku s použitím jemných

saponátov.

Pozor: Po niekoľkých umytiach v umývačke riadu sa farba hliníkového
ltra (mriežky) môže zmeniť. Taká zmena farby neznamená, že lter
nefunguje správne, a že sa musí vymeniť.

Protitukový lter

Protitukový lter je potrebné čistiť každý mesiac počas normálnej pre­vádzky odsávače, v umývačke riadu alebo ručne s použitím jemného
čistiaceho prostriedku alebo tekutého mydla.

Demontáž protitukového ltra je znázornená na obrázku č. 5.
Pri niektorých modeloch je použitý akrylový lter. Musí byť vymenený

aspoň raz za 2 mesiace, alebo častejšie v prípade veľmi intenzívneho
používania.

Uhlíkový lter

Uhlíkový lter sa používajú iba vtedy, ak odsávač pár nie je pripojený na
ventilačný komín. Uhlíkový lter je schopný absorbovať pachy až určitú
absorpčnú hladinu – nasýtenie. Uhlíkové ltre sa nesmú umývať, nie sú
vhodné na regeneráciu a musia sa vymieňať, a to aspoň raz na 3-4 me­siace alebo častejšie, ak sa odsávač pár využíva intenzívne.
Demontáž uhlíkového ltra je znázornená na obrázku 6.

Osvetlenie

Je potrebné používať žiarovky / halogény / diódové moduly s rovnaký­mi parametrami ako sú nainštalované výrobcom v zariadení. Výmena
osvetlenia je znázornená na obrázku č. 7. Ak obrázok nie je v tejto prí­ručke uvedený, modul osvetlenia môže vymeniť iba autorizovaný servis.

- 42 -

ZÁRUKA, POPREDAJNÝ

SERVIS

Záruka

Záruka sa poskytuje podľa podmienok uvedených v záručnom liste. Vý­robca neodpovedá za akékoľvek škody spôsobené nesprávnym zaobchá­dzaním a používaním výrobku.

Servis

• Výrobca zariadenia odporúča, aby všetky opravy a nastavovania

výrobku vždy vykonával továrenský servis alebo autorizovaný servis
výrobcu. Z bezpečnostných dôvodov neopravujte spotrebič svojpo­mocným spôsobom.

• Opravy vykonávané osobami, ktoré nemajú požadované kvali-

kácie, môže predstavovať vážne nebezpečenstvo pre používateľa

zariadenia.

• Minimálna lehota platnosti záruky na zariadenie ponúkané výrob-

com, dovozcom alebo oprávneným zástupcom, je uvedená v záruč­nom liste.

• Záruka na zariadenie prestáva platiť v dôsledku vykonania adap-

tácie, prerobenia zariadenia, poškodenia plomb alebo iných ochrán
a zabezpečení zariadenia alebo jeho častí alebo v dôsledku iných
nepovolených zásahov do zariadenia, vykonaných v rozpore z pou-

žívateľskou príručkou.
Nahlásenie opravy a pomoc v prípade poruchy
Ak je potrebné zariadenie opraviť, obráťte sa na autorizovaný servis.

Kontaktné údaje servisu, vrátane kontaktného telefónneho čísla, sú
uvedené v záručnom liste. Pred tým, ako sa obrátite na servis, priprav­te sériové číslo zariadenia, ktoré je uvedené na výrobnom štítku. Na
uľahčenie ho prepíšte tu:

Vyhlásenie výrobcu

Výrobca týmto vyhlasuje, že výrobok spĺňa dôležité požiadavky nasledujúcich
európskych smerníc:

• Smernica pre nízke napätie 2014/35/EU

• Smernica elektromagnetickej kompatibility 2014/30/EU

• Smernica ErP - 2009/125/EC

• Smernica RoHS 2011/65/EU

Zariadenie je označené symbolom a má vyhlásenie o zhode na kontrolu
príslušným orgánom dohľadu nad trhom.

- 43 -

Cher
Client

À parr d’aujourd’hui les tâches quodiennes de­viennent encore plus faciles. Cet appareil

combine une facilité d’ulisaon exceponnelle à une
ecacité parfaite. Après la lecture du mode d’emploi,
l’ulisaon de l’appareil ne vous posera aucun pro­blème.

La sécurité et la fonconnalité de l’équipement sor
d’usine ont été soigneusement vériées sur les postes
de contrôle avant son emballage.

Prière de lire aenvement le mode d'emploi avant
la mise en fonconnement de l'appareil. Respecter
ses indicaons vous protégera contre toute ulisaon
incorrecte. Garder le mode d'emploi dans un endroit

accessible.

Respecter les instrucons de ce mode d'emploi an
d’éviter des accidents.

Respectueusement

- 44 -

INDICATIONS CONCERNANT

LA SÉCURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu’après avoir pris

connaissance de la présente notice d’utilisation

• L’appareil n’est destiné qu’ à l’usage dans un

cadre domestique.

• Le fabricant se garde le droit d’introduire des mo-

dications n’ayant pas d’inuence sur l’exploita-

tion générale de l’appareil.

• Le fabricant décline toute responsabilité en cas de

dommages ou d’incendies provoqués par l’appa-

reil du fait de non-respect des dispositions conte-

nues dans la présente notice d’utilisation.

• La hotte aspirante est destinée à évacuer les va-

peurs de cuisson. Elle ne doit pas être utilisée à

d’autres ns.

• L’air ne doit pas être déchargé dans un conduit

utilisé pour l’épuisement de vapeur d’appareils à

gaz ou autres combustibles. La hotte nécessite

l’installation d’un conduit d’évacuation de l’air

donnant sur l’extérieur. La longueur de la conduite

(le plus souvent un tuyau de Ø 120 mm ou 150

mm) ne doit pas dépasser 4-5 m. La conduite

d’évacuation de l’air est également nécessaire

pour les hottes télescopiques et les hottes en-

castrables en mode d’absorption.

• La hotte en mode de recyclage nécessite l’instal-

lation d’un ltre à charbon actif. Dans ce cas de -

gure, il n’est pas nécessaire d’installer un conduit

d’évacuation de l’air à l’extérieur, par contre, il

est préconisé de monter un déecteur d’air (pré-

sent principalement dans les hottes cheminées).

• La hotte est dotée d’un éclairage indépendant et

d’un ventilateur d’extraction orant la possibilité

de régler plusieurs vitesses de rotation.

• En fonction de la version de l’appareil, la hotte

est prévue à être xée à une cloison verticale

au-dessus de la table de cuisson à gaz ou élec-

trique (hottes de cheminée ou universelles) ; au

- 45 -

plafond au-dessus de la table de cuisson à gaz

ou électrique (hottes îlot) ; sur une cloison verti-

cale des meubles hauts de cuisine au-dessus de

la table de cuisson à gaz ou électrique (hottes té-

lescopiques et encastrables). Avant de procéder

au montage, assurez-vous que la construction du

mur / plafond est adaptée à soutenir la hotte.

Certains modèles de hottes ont une masse im-

portante.

• La hauteur de montage de l’appareil au-dessus de

la plaque électrique est indiquée sur la che tech-

nique de l’appareil (spécications techniques).

Dans le cas où les instructions de montage pour

les tables de cuisson au gaz spécieraient une

distance plus grande, celle-ci doit être prise en

compte (Fig. 1).

• Il est interdit de laisser un feu ouvert sous la

hotte de cuisine, en enlevant le récipient de cuis-

son, régler une petite amme. Vériez toujours si

la amme ne dépasse pas le bord du récipient de

cuisson, ceci entraîne des pertes d’énergie et une

concentration de la chaleur indésirables.

• Les fritures eectuées sous la hotte doivent faire

l’objet d’une surveillance constante, les graisses

portées à très haute température peuvent s’en-

ammer.

• Débrancher l’appareil de la prise de courant avant

toute opération de nettoyage, de remplacement

du ltre ou d’entretien.

• Le ltre à graisse de la hotte doit être nettoyé au

moins une fois par mois, car saturé de graisse, il

pourra facilement prendre feu.

• Une ventilation convenable de la pièce doit être

prévue (amenée de l’air), lorsque la hotte de cui-

sine est utilisée simultanément avec des appareils

alimentés par une source d’énergie diérente de

l’énergie électrique (p.ex. combustibles liquides,

chaudières, chaue-eau). En cas d’utilisation si-

multanée de la hotte et de foyers dépendant de

l’air ambiant se trouvant dans la pièce, une ex-

ploitation sans danger est possible en respectant

une dépression de 0,004 mbar au maximum à

l’endroit d’installation de tels appareils (cette

- 46 -

consigne n’est pas applicable lorsque la hotte as-

pirante est utilisée en version de recyclage).

• La hotte ne doit pas servir d’un plan d’appui pour

les personnes se trouvant dans la cuisine.

• La hotte doit être souvent nettoyer à l’extérieur

et à l’intérieur (AU MOINS UNE FOIS PAR MOIS,

en suivant les consignes relatives à l’entretien in-

diquées dans le présent mode d’emploi). Il y a un

risque d’incendie si le nettoyage n’est pas appor-

té selon les instructions.

• Si le câble d’alimentation est endommagé, il doit

être remplacé par le fabricant, son service après

vente ou des personnes de qualication similaire

an d’éviter un danger.

• Il est nécessaire d’assurer la possibilité de dé-

brancher l’appareil du secteur en retirant la che

de la prise de courant ou en déclenchant l’inter-

rupteur bipolaire

• Cet appareil n’est pas conçu pour être utilisé par

des personnes (y compris les enfants) à aptitudes

physiques, sensorielles ou mentales réduites ainsi

que par des personnes manquant d’expérience et de

connaissances à moins que cette utilisation s’eec-

tue sous la surveillance ou en accord avec la notice

d’utilisation remise par les personnes responsables

de la sécurité.

• Les enfants ne doivent pas jouer avec l’appareil.

• Le nettoyage et l’entretien par l’usager ne doivent

pas être eectués par des enfants sans surveil-

lance

• Vériez si la tension indiquée sur la plaque signa-

létique correspond aux paramètres de la section

locale du secteur.

• Avant le montage, dérouler et redresser le cor-

don d’alimentation.

• Lors du déballage, garder les matériaux d’em-

ballage (petits sacs polyéthylène, morceaux de

polystyrène, etc.) hors de portée des enfants.

• Avant de brancher la hotte au réseau électrique,

assurez-vous toujours que le cordon d’alimenta-

tion a été correctement installé et qu’il N’A PAS

été écrasé par la hotte lors des opérations de

montage. Ne pas brancher l’appareil à l’alimenta-

tion électrique avant la n du montage.

- 47 -

• Il est interdit d’utiliser la hotte sans ltres à

graisse en aluminium.

• Il est formellement interdit de amber des ali-

ments sous la hotte.

• En ce qui concerne les mesures techniques et

celles en matière de sécurité nécessaires pour

l’évacuation des fumées, respectez impérati-

vement les normes et la législation en vigueur

émises par les autorités locales compétentes.

• Le serrage trop faible des vis et des éléments de

xation par rapport aux instructions applicables

présente des risques pour la santé et la vie hu-

maine.

• Les hottes suspendues fonctionnent uniquement

en mode d’absorption des odeurs

• ATTENTION ! Ne pas suivre les instructions pour

l’installation des vis ou dispositifs de xation peut

entraîner des dangers électriques.

• Cet appareil peut être utilisé par des enfants âgés

d’au moins 8 ans et par des personnes ayant des

capacités physiques, sensorielles ou mentales ré-

duites ou dénuées d’expérience ou de connais-

sance, s’ils (si elles) sont correctement surveil-

lé(e)s ou si des instructions relatives à l’utilisation

de l’appareil en toute sécurité leur ont été don-

nées et si les risques encourus ont été appréhen-

dés.

• Cet appareil peut être utilisé par des enfants âgés

de 8 ans ou plus, par des personnes avec des ca-

pacités motrices, sensorielles ou mentales réduites

et par des personnes dénuées d’expérience ou de

connaissance de l’équipement uniquement si elles

se trouvent sous surveillance et qu’elles aient été

instruites auparavant au sujet de l’exploitation de

l’appareil de façon sûre et qu’elles connaissent les

dangers liés à l’exploitation de l’appareil. Les enfants

ne devraient pas jouer avec l’appareil. Le nettoyage

et la maintenance de l’appareil ne devraient pas être

eectués par des enfants à moins qu’ils n’aient ni

leurs 8 ans et ne soient surveillés par une personne

appropriée.

- 48 -

DÉBALLAGE

Pour son transport, l’appareil a été
emballé an de le protéger contre les
endommagements. Après déballage
de l’appareil, prière d'éliminer les élé-

ments de l’emballage d'une façon non

nuisible à l’environnement.
Tous les matériaux utilisés pour l’em-

ballage sont inoensifs pour l’envi­ronnement et recyclables à 100% (ils sont marqués
par un symbole approprié)
Attention! Lors du déballage, garder les matériaux
d’emballage (petits sacs polyéthylène, morceaux de
polystyrène, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS
USAGÉS

Cet appareil est marqué par le sym-

bole du conteneur à déchets, rayé,

conformément à la Directive Euro-

péenne 2012/19/CE. Ce symbole si-

gnale que le produit, après sa période

d’utilisation, ne pourra pas être élimi-

né avec d’autres déchets ménagers.

L'utilisateur est obligé de le rendre
à un point de collecte des appareils électriques et
électroniques usagés. De tels points de collecte sont

mis en place par les communes, certains magasins

et entreprises de ramassage des déchets.
Respecter les règles d'élimination des appareils
électriques et électroniques permet d'éviter des
conséquences nuisibles à la santé humaine et à
l'environnement naturel, à cause de la possibilité de
présence de constituants dangereux ou de transfor­mations inappropriées à ce type d'appareil.

- 49 -

EXPLOITATION

0

Commande de la hotte

Le panneau de commande de la hotte est présenté sur le dessin 4, pour
rappel, il est également présenté ci-dessous :

Le panneau de commande dispose de touches
(isostat).
Pour allumer la hotte, choisir l’un des modes de vi-

tesse décrits ci-dessous en appuyant sur la touche
appropriée :

1- Vitesse inférieure. Utiliser cette vitesse pour une

petite quantité de fumée.

2- Vitesse moyenne. Utiliser cette vitesse pour une

quantité de fumée moyenne, par exemple lors

de la cuisson de plusieurs plats en même temps.

3- Vitesse supérieure. Utiliser cette vitesse pour la

plus grande quantité de fumée, par exemple lors

de la friture ou de la grillade.

0- Arrêt de la hotte
La touche sert à allumer ou à éteindre l’éclai-

rage. L’éclairage de la hotte fonctionne indépen-

damment de la vitesse du moteur.

- 50 -

Autres informations importantes relatives à l’utilisation de la
hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement,

l’air ltré retourne dans la pièce par les orices prévus à cet eet. Ce ré­glage nécessite le montage d’un ltre à charbon et d’un élément d’orien­tation de l’air (disponibilité selon les modèles, présent principalement
dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode
évacuation, l’air est sorti vers l’extérieur à travers un conduit d’évacua­tion spécial. Pour une utilisation sur ce mode, retirez le ltre à charbon
s’il y en a. La hotte est raccordée à une bouche d’évacuation de l’air vers
l’extérieur à travers un tuyau rigide ou exible d’un diamètre de 150 ou
120 mm et des colliers de serrage appropriés que vous pouvez acquérir
dans un magasin spécialisé. Le raccordement doit être coné à un tech­nicien qualié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées
en conditions normales et à des intensités faibles de vapeurs, par contre
la vitesse maximale ne doit être utilisée qu’en cas de vapeurs de cuisson

intenses, p.ex. les fritures ou grillades.
Remarque (uniquement pour les hottes universelles) : La construction

des hottes universelles nécessite un changement manuel du mode de
fonctionnement. La méthode de changement du mode est présentée sur
le dessin 8. Si le dessin n’est pas présent dans le présent mode d’emploi,
cette hotte n’est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et télescopiques) :
Les hottes encastrables et télescopiques fonctionnant en mode recyclage
nécessitent l’installation d’un tuyau d’évacuation de l’air. L’autre bout du
tuyau doit être orienté vers la cuisine, l’air ltré sera amené par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en

mode recyclage.

- 51 -

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l’appareil garantiront le bon
fonctionnement de la hotte et prolongeront sa durée de vie. Apportez un
soin particulier au nettoyage et au remplacement du ltre à graisse et du
ltre à charbon actif conformément aux prescriptions du fabricant.

• N’utilisez ni chions ni éponges mouillés ni jets d’eau.

• N’utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces

peintes.

• N’utilisez pas de substances caustiques, en particulier pour le net-

toyage des surfaces en acier inoxydable.

• N’utilisez pas de chions durs, abrasifs

• Il est préconisé de vous servir d’un chion humide et de nettoyants

neutres.

Filtre à graisse

En cas de fonctionnement normal de la hotte, le ltre à graisse doit être
nettoyé tous les mois, au lave-vaisselle ou manuellement avec du dé-

tergent ou du savon liquide doux.

Le démontage du ltre à graisse est présenté sur la gure 5.
Attention: Après plusieurs lavages au lave-vaisselle, la couleur du ltre

en aluminium pourra changer. Le changement de la couleur n’indique

pas une anomalie ou la nécessité de son remplacement.
Pour certains modèles de hottes, des ltres acryliques sont installés.
Remplacez le ltre au moins tous les 2 mois ou plus fréquemment en cas

d’utilisation particulièrement intensive.

Filtre à charbon

Le ltre à charbon ne peut être utilisé que lorsque la hotte n’est pas
raccordée au conduit de ventilation. Le ltre à charbon actif est capable
d’absorber des odeurs de cuisson jusqu’à saturation. Le ltre n’est ni la­vable ni régénérable et il doit être remplacé au moins tous les 3-4 mois
ou plus fréquemment en cas d’utilisation particulièrement intensive.

Le démontage du ltre à charbon est présenté sur la gure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les
paramètres sont identiques à ceux des lampes installés en usine. Le
remplacement des lampes est présenté sur la gure 7. Si le dessin n’est
pas présent dans le présent mode d’emploi, le module d’éclairage doit
être remplacé uniquement par un service agréé.

- 52 -

GARANTIE, SERVICE APRÈS­VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n’est respon-

sable d’aucun dommage provoqué par une utilisation inappropriée du

produit.
Service

• Le fabricant suggère de faire réaliser toute réparation et tout réglage

par le Service Interventions ou un centre agréé du fabricant. Pour des
raisons de sécurité, il est interdit de réparer vous-même l’appareil.

• Les réparations réalisées par des personnes sans les compétences

exigées peuvent constituer un grave danger pour les utilisateurs de

l’appareil.

• La période minimale de la garantie sur l’appareil, oerte par le fabri-

cant, l’importateur ou le distributeur agréé est indiquée sur la carte

de garantie.

• L’appareil perd sa garantie suite à des transformations, des adapta-

tions, la rupture des scellés ou de tout autre dispositif de sécurité ou
de leurs éléments ainsi que suite à toute intervention qui n’est pas

conforme aux consignes du mode d’emploi.

Demande de réparation et soutien en cas de défaillance
Si l’appareil nécessite une réparation, contactez le service. Les coor-

données du service et le numéro de contact sont indiqués sur la carte
de garantie. Avant tout contact, veuillez préparer le numéro de série de
l’appareil que vous pouvez trouver sur la plaque signalétique. Pour faci-

liter les choses, veuillez le recopier ci-dessous :

Déclaration du fabricant

Par la présente le fabricant déclare que le produit est conforme à toutes les principales
dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE

• directive Compatibilité électromagnétique 2014/30/CE

• directive 2009/125/CE

• directive RoHS 2011/65/CE

et c’est le pourquoi le produit est désigné par le symbol ainsi qu’une déclaration
de la conformité accessible aux organes chargés de la surveillance du marché a été
délivrée.

- 53 -

Beste
klant

Vanaf vandaag zijn de dagelijkse klusjes eenvoudiger

dan ooit tevoren. Het apparaat

nae van uitzonderlijk bedieningsgemak en perfecte
eecviteit. Na het lezen van de gebruiksaanwijzing
kent de bediening voor u geen geheimen meer.

Ieder apparaat dat de fabriek verlaat is vóór het in-

pakken op controleplekken grondig gecontroleerd op
veiligheid en funconaliteit.

Wij vragen u deze gebruiksaanwijzing zorgvuldig door
te lezen voordat u het apparaat inschakelt. Naleving
van de aanwijzingen die erin zijn opgenomen be­schermt u tegen onjuist gebruik. Bewaar de gebruiks­aanwijzing en zorg dat u hem aljd binnen handbereik
hee.

is een combi-

Volg de gebruiksaanwijzing nauwkeurig op om onge­vallen te voorkomen.

Hoogachtend

- 54 -

AANWIJZINGEN VOOR VEILIG
GEBRUIK

• Gebruik de afzuigkap pas nadat u deze handlei-

ding hebt doorgelezen.

• Het apparaat is uitsluitend bestemd voor huis-

houdelijk gebruik.

• De producent behoudt zich het recht voor om wij-

zigingen aan te brengen die het gebruik van het
apparaat niet beïnvloeden.

• De producent is niet aansprakelijk voor eventuele

schade of brand die is ontstaan door het apparaat
die het resultaat is van het niet in acht nemen
van de aanwijzingen uit deze gebruiksaanwijzing.

• De afzuigkap dient voor het verwijderen van keu-

kendampen. Gebruik hem niet voor andere doel­einden.

• De afzuigkap als afzuiginstallatie moet worden

aangesloten op een geschikt ventilatiekanaal
(niet aansluiten op schoorsteenkanalen, rookka­nalen of afvoerkanalen voor verbrandingsgassen
die in gebruik zijn). Voor de afzuigkap moet een
afvoerkanaal worden geïnstalleerd om de lucht
naar buiten af te voeren. De lengte van het ka-

naal (meestal een buis van Ø 120 of 150 mm)

mag niet langer zijn dan 4-5 m. Ook bij tele­scoopafzuigkappen en inbouwafzuigkappen die
werken in de absorptiemodus is een luchtafvoer­kanaal nodig.

• In een afzuigkap ie werkt in de absorptiemodus

moet u een actieve-koollter aanbrengen. In dat

geval is installatie van een afvoerkanaal voor de
lucht niet nodig. We bevelen dan wel aan om een
besturing van de luchtblazer te monteren (alleen
schouwkappen).

• De afzuigkap is uitgerust met onafhankelijke ver-

lichting en een aanzuigventilator die op een aan­tal snelheden kan worden ingesteld.

• Afhankelijk van de versie is de afzuigkap bedoeld

voor permanente bevestiging aan een vertica-

- 55 -

le wand boven een gasfornuis of elektrisch for­nuis (schouwkappen en universele kappen); op
het plafond boven een gasfornuis of elektrisch
fornuis (afzuigkappen voor kookeilanden); aan
een verticale wand in keukenmeubels boven een
gasfornuis of elektrisch fornuis (telescoop- en in­bouwkappen). Controleer voor de montage of de
wand-/plafondconstructie geschikt is voor mon­tage van de afzuigkap. Sommige afzuigkapmo­dellen zijn erg zwaar.

• De montagehoogte van het apparaat boven een

elektrische kookplaat staat vermeld op de pro­ductkaart (technische specicatie van het ap­paraat). Wanneer in de installatie-instructie van
gastoestellen een grotere afstand staat vermeld,
moet u deze aanhouden (Afb. 1a/b/c).

• Het is niet toegestaan om onder de afzuigkap een

vlam op vol vermogen te laten branden. Zet voor
het afnemen van de pan de brander op een kleine
vlam . Controleer altijd of de vlam niet voorbij de
rand van de pan komt. Dit veroorzaakt ongewenst
energieverlies en onveilige warmteconcentraties.

• Houd continu toezicht als u gerechten bereidt met

vetten. Oververhit vet kan makkelijk in brand
vliegen.

• Haal steeds de stekker uit het stopcontact voor-

dat u het apparaat schoonmaakt, het lter ver­wisselt of reparaties uitvoert.

• Maak het anti-vetlter van de afzuigkap minimaal

een keer per maand schoon, omdat een met olie

verzadigd lter bijzonder brandbaar is.

• Indien in de ruimte naast de afzuigkap ook an-

dere apparaten worden gebruikt die niet door
elektriciteit worden aangedreven (bijv. ovens op
vloeibare brandstoen, waterverwarmers, gei­sers), dan moet u zorgen voor voldoende venti­latie (aanvoer van lucht). Er is sprake van veilig
gebruik bij gelijktijdige werking van de afzuigkap
en verbrandingsapparaten die afhankelijk zijn
van de lucht in de ruimte, wanneer op de plaats
waar deze apparaten zijn geïnstalleerd een on-

derdruk heerst van maximaal 0,004 millibar (dit

punt geldt niet wanneer de afzuigkap wordt ge-

- 56 -

bruikt voor de absorptie van geurtjes).

• De afzuigkap mag niet dienen als ondersteuning

voor personen die zich in de keuken bevinden.

• Maak de afzuigkap regelmatig van binnen en van

buiten schoon (MINIMAAL ÉÉNMAAL PER MAAND,
met inachtneming van de aanwijzingen over on­derhoud uit deze gebruiksaanwijzing). Als u zich
niet houdt aan de aanwijzingen voor het schoon­maken van de afzuigkap en het verwisselen van

de lters, ontstaat brandgevaar.

• Als de voedingskabel beschadigd raakt, dan moet

deze vervangen worden bij een specialistische
service.

• Zorg ervoor dat het apparaat makkelijk losge-

koppeld kan worden van het elektriciteitsnetwerk
door de stekker uit het stopcontact te trekken of
de dipoolschakelaar uit te schakelen.

• Dit apparaat is niet bestemd voor gebruik door

personen (waaronder kinderen) met lichamelij­ke of geestelijke beperkingen of personen zonder
ervaring met of kennis van het apparaat, tenzij
dit gebruik plaatsvindt onder toezicht of overeen­komstig de gebruiksaanwijzing van het apparaat,
door personen die verantwoordelijk zijn voor hun
veiligheid.

• Zorg ervoor dat u het apparaat niet door kinde-

ren zonder toezicht kan worden gebruikt.

• Controleer of de spanning die staat aangegeven

op het typeplaatje overeenkomt met de para­meters van het elektriciteitsnet op de plaats van
aansluiting.

• Voorafgaand aan de montage de voedingskabel

uitrollen en rechttrekken.

• Het verpakkingsmateriaal (polyethyleenzakjes,

stukken polystyreen etc.) bij het uitpakken bui­ten het bereik van kinderen houden.

• Voordat u de afzuigkap aansluit op het lichtnet

dient u altijd eerst te controleren of de voedings­kabel op de juiste wijze is geïnstalleerd en of hij
tijdens de montagewerkzaamheden NIET bekneld
is komen te zitten door de afzuigkap. Sluit het
apparaat niet aan op het elektriciteitsnet voordat
u klaar bent met de montage.

- 57 -

• Het is verboden om de afzuigkap te gebruiken

zonder gemonteerde aluminium vetlters.

• Het is streng verboden om onder de afzuigkap

gerechten klaar te maken met gebruik van open

vuur (amberen).

• Houd u op het gebied van de noodzakelijke toe-

passing van technische middelen en beveiligingen
bij het afvoeren van verbrandingsgassen strikt
aan de voorschriften van de bevoegde lokale au­toriteiten.

• Het niet volgens deze instructie aandraaien van

de schroeven en bevestigingselementen kan le­vensbedreigend zijn en gevaar opleveren voor de
gezondheid.

• Hangende afzuigkappen werken uitsluitend in de

modus geurabsorptie.

• WAARSCHUWING! Wanneer niet de in deze in-

structies vermelde schroeven worden gebruikt
of als het apparaat niet volgens deze instructies
wordt bevestigd, kunnen elektrische risico’s ont­staan.

• Dit apparaat mag gebruikt worden door kinderen

van 8 jaar en ouder, door personen met een licha­melijke, zintuiglijke of verstandelijke beperkingen
en personen zonder ervaring of kennis van het ap­paraat wanneer op hen gelet wordt of ze geïnstru­eerd zijn over het veilig gebruik van het apparaat
en ze de gevaren kennen in verband met het ge­bruik van het apparaat. Kinderen mogen niet met
het apparaat spelen. Reiniging en onderhoud mo-

gen niet door kinderen gedaan worden tenzij ze 8

jaar zijn of ouder en er toezicht wordt gehouden
door een juiste persoon.

- 58 -

UITPAKKEN

Het apparaat is beveiligd tegen trans-

portschade. Na het uitpakken moet

het verpakkingsmateriaal zo verwerkt

worden dat er geen risico voor het

milieu ontstaat.

Al het materiaal dat voor de verpak-

king is gebruikt is milieuvriendelijk,

het kan voor 100% hergebruikt wor­den en het is gelabeld met het bijbehorende sym­bool.
Attentie! Het verpakkingsmateriaal (polyethyleen­zakjes, stukken polystyreen etc.) bij het uitpakken
buiten het bereik van kinderen houden.

VERWIJDERING VAN
GEBRUIKTE APPARATUUR

Dit product is overeenkomstig met

de Europese richtlijn 2012/19/EG. Dit

merkteken informeert dat dit apparaat
na aoop van zijn levensduur niet sa­men met ander huishoudelijk afval ver­wijderd mag worden.
De gebruiker is verplicht om het aan

te bieden bij een inzamelpunt voor ge­bruikte elektrische en elektronische apparatuur. De
inzamelende instanties, waaronder lokale inzamel­punten, winkels en gemeentelijke instanties vormen
een geschikt systeem voor de inzameling van deze
apparatuur.
De juiste behandeling van gebruikte elektrische en
elektronische apparatuur leidt tot het vermijden van
consequenties die schadelijk zijn voor de menselijke
gezondheid en de natuurlijke omgeving en voortko­men uit de aanwezigheid van gevaarlijke bestand­delen en verkeerde opslag en verwerking van der­gelijke apparatuur.

- 59 -

BEDIENING

Bediening van de afzuigkap

Het bedieningspaneel van de afzuigkap staat weergegeven op afbeelding

4. Om het u makkelijk te maken staat hij ook hieronder:

Het bedieningspaneel is uitgerust met knoppen

0

(isostat).
Schakel de afzuigkap in door een van de hieronder

beschreven snelheden te kiezen en de betreende

knop in te drukken:
1- Laagste snelheid. Gebruik deze snelheid bij een

kleine hoeveelheid dampen.

2- Gemiddelde snelheid. Gebruik deze snelheid bij

een gemiddelde hoeveelheid dampen, bijvoor­beeld bij het tegelijkertijd koken van meerdere
gerechten.

3- Hoogste snelheid. Gebruik deze snelheid bij de

hoogste hoeveelheid dampen, bijvoorbeeld bij
het bakken of grillen.

0- Uitschakelen van de afzuigkap

De knop die is aangeduid met dient voor het
inschakelen of uitschakelen van de verlichting. De
verlichting in de afzuigkap werkt onafhankelijk van
de snelheid van de motor.

- 60 -

Andere belangrijk informatie over de bediening van de afzuigkap

Werking als absorptieapparaat: Bij deze optie wordt de gelterde lucht

weer teruggeblazen in de ruimte door de openingen die hiervoor ge-

schikt zijn gemaakt. Bij deze instelling moet u een koollter installeren.

Ook bevelen wij de installatie van een stuurmechanisme voor het uit­blazen van de lucht aan (verkrijgbaar afhankelijk van het model, komt
hoofdzakelijk voor bij schouwkappen).

Werking als luchtafzuiger: Bij gebruik van de afzuigfunctie wordt de lucht
via een speciale leiding naar buiten afgevoerd. Bij deze instelling moet

u het eventuele koollter verwijderen. De afzuigkap is aangesloten op
een afvoeropening met behulp van een stijve of exibele buis met een
doorsnede van 150 mm of 120 mm en speciale buisklemmen die ver-

krijgbaar zijn in een winkel met installatiematerialen. Laat de aansluiting
uitvoeren door een installateur

Snelheid van de ventilator: De laagste en middelste snelheid gebruikt u
onder normale omstandigheden en als er zich weinig dampen vormen.
De hoogste snelheid alleen toepassen als er zich veel keukendampen
vormen, bijv. tijdens het bakken of grillen.

Opgelet (betreft alleen universele afzuigkappen): De constructie van de
universele afzuigkap te vereist handmatige wijziging van de werkings­modus van de afzuigkap. De manier waarop u deze modus wijzigt staat

weergegeven op afbeelding 8.

Opgelet (betreft alleen inbouw- en telescoopafzuigkappen): Inbouw- en
telescoopafzuigkappen die werken in de absorptiemodus vereisen de
montage van een luchtafvoerbuis. Het tweede uiteinde van de buis moet

in de ruimte zijn gericht voor de afvoer van gelterde lucht.

Attentie: Hangende afzuigkappen werken uitsluitend in de modus geu­rabsorptie.

- 61 -

REINIGING EN ONDERHOUD

Onderhoud

Regelmatig onderhoud en reiniging van het apparaat garandeert een
goede en storingsvrije werking van de afzuigkap en verlengt zijn le-

vensduur. Let er vooral op dat het anti-vetlter en het actieve koollter

volgens de aanbevelingen van de producent worden schoongemaakt en
vervangen.

• Gebruik geen drijfnatte doekjes of sponsjes, of een waterstraal;

• Gebruik geen oplosmiddelen of alcohol, hierdoor kunnen gelakte op-

pervlakten mat worden;

• Gebruik geen bijtende middelen, met name niet voor roestvrijstalen

oppervlakten;

• Gebruik geen harde, ruwe doekjes.

• Aanbevolen wordt het gebruik van een vochtig doekje en een neu-

traal schoonmaakmiddel.

Attentie: Het aluminiumlter kan verkleuren als het enige malen in de

afwasmachine is gewassen. De verkleuring betekent niet dat het bescha­digd is of vervangen moet worden.

Antivetlter

Bij normale werking van de afzuigkap moet het antivetlter eenmaal per

maand worden schoongemaakt Dit kan in de afwasmachine of met de
hand, met behulp van een mild afwasmiddel of vloeibare zeep.

Op afbeelding 5 ziet u hoe u het antivetlter moet vervangen.
In sommige modellen is een acryllter toegepast. Dit moet minimaal

eenmaal per 2 maanden vervangen worden, of vaker bij intensief ge­bruik.

Actieve koollter

Het actieve-koollter uitsluitend gebruiken wanneer de afzuigkap niet
is verbonden met een ventilatiekanaal. Het actieve-koollter absorbeert

geurtjes totdat het verzadigd is. Het kan niet gewassen of geregene­reerd worden en het moet minimaal eenmaal per 3-4 maanden vervan­gen worden, of vaker bij intensief gebruik.

Op afbeelding 6 ziet u hoe u het koollter moet vervangen.

Verlichting

Gebruik lampjes / halogeenlampjes / led-modules met dezelfde para­meters als degenen die fabrieksmatig zijn geïnstalleerd. Op afbeelding
7 ziet u hoe u de verlichting moet vervangen. Indien de afbeelding niet
voorkomt in deze gebruiksaanwijzing, mag de verlichtingsmodule alleen
worden vervangen door de geautoriseerde service.

- 62 -

GARANTIE, SERVICE

Garantie

De garantieverplichtingen blijken uit het garantiebewijs. De producent
is niet aansprakelijk voor schade die is veroorzaakt door oneigenlijk
gebruik van het product.

Service

• De producent van het apparaat raadt aan om alle reparaties en

afstelwerkzaamheden uit te laten voeren door de fabrieksservice of
de geautoriseerde service van de producent. Om veiligheidsredenen
mag u het apparaat niet zelf repareren.

• Reparaties die zijn uitgevoerd door personen die niet over de ver-

eiste kwalicaties beschikken, kunnen een ernstig gevaar opleveren

voor de gebruiker van het apparaat.

• De minimale garantieperiode voor het apparaat die door de fabri-

kant, importeur of gevolmachtigde wordt aangeboden, staat ver­meld op het garantiebewijs.

• Het apparaat verliest zijn garantie als gevolg van eigenhandige

aanpassingen, wijzigingen, schending van de verzegeling of andere
beveiligingen van het apparaat of onderdelen daarvan, en andere
eigenhandige interventie in de apparatuur die niet in overeenstem-

ming is met de gebruiksaanwijzing.
Reparatiemelding en assistentie bij storingen
Als het apparaat gerepareerd moet worden, moet u contact opnemen

met de klantenservice. De adresgegevens en het telefoonnummer van
de klantenservice vindt op het garantiebewijs. Als u contact opneemt,
zorg er dan voor dat u het serienummer van het apparaat bij de hand
heeft, dit staat op het typeplaatje. Voor uw gemak kunt u het hieronder

noteren:

Verklaring van de producent

Hierbij verklaart de producent, dat het product aan de eisen van de
onderstaande Europese richtlijnen voldoet:

• Laagspanningsrichtlijn 2014/35/EC

• Richtlijn elektromagnetische compatibiliteit 2014/30/EC

• Richtlijn 2009/125/EC

• Richtlijn RoHS 2011/65/EC

en over de certi cering en de conformiteitsverklaring voor orga­nen die toezicht op de markt houden beschikt.

- 63 -

Szanowny
Kliencie

Od dziś codzienne obowiązki staną się prostsze niż
kiedykolwiek. Urządzenie
jątkowej łatwości obsługi i doskonałej efektywności.
Po przeczytaniu instrukcji, obsługa nie będzie proble-

mem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzo­ny przed zapakowaniem pod względem bezpieczeń­stwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsłu­gi przed uruchomieniem urządzenia. Przestrzeganie
zawartych w niej wskazówek uchroni Państwa przed
niewłaściwym użytkowaniem. Instrukcję należy zacho­wać i przechowywać tak, aby mieć ją zawsze pod ręką.

to połączenie wy-

Należy dokładnie przestrzegać instrukcji obsługi
w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 15 -

WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA

• Okap należy używać dopiero po przeczytaniu tej

instrukcji

• Urządzenie przeznaczone jest wyłącznie do użyt-

ku domowego.

• Producent zastrzega sobie możliwość dokonywa-

nia zmian niewpływających na działanie urządze-

nia.

• Producent nie ponosi żadnej odpowiedzialności

za ewentualne szkody lub pożary spowodowane

przez urządzenie wynikające z nieprzestrzegania

zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów

kuchennych. Nie należy go używać do innych ce-

lów.

• Okap pracujący w trybie wyciągu należy podłą-

czyć do odpowiedniego kanału wentylacyjnego

(nie podłączać do kanałów kominowych, dymo-

wych lub spalinowych, będących w eksploatacji).

Okap wymaga zainstalowania przewodu odpro-

wadzającego powietrze na zewnątrz. Długość

przewodu (najczęściej rura Ø 120 mm lub 150

mm) nie powinna być dłuższa niż 4-5 m. Przewód

odprowadzający powietrze jest również wymaga-

ny przy okapach teleskopowych i meblowych w

trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga

zainstalowania ltra z węglem aktywnym. W tym

przypadku nie wymaga się instalowania przewo-

du odprowadzającego powietrze na zewnątrz, za-

leca się natomiast montaż kierownicy wydmuchu

powietrza (występuje głównie w okapach komi-

nowych).

• Okap posiada niezależne oświetlenie oraz wenty-

lator wyciągowy z możliwością ustawienia jednej

z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest prze-

znaczony do trwałego zamocowania na pionowej

- 16 -

ścianie ponad kuchenką gazową lub elektryczną

(okapy kominowe i uniwersalne); na sucie ponad

kuchenką gazową lub elektryczną (okapy wyspo-

we); na pionowej ścianie w zabudowie meblowej

ponad kuchenką gazową lub elektryczną (okapy

teleskopowe i do zabudowy). Przed montażem

należy się upewnić czy konstrukcja ściany / sutu

jest odpowiednia do utrzymania okapu. Niektóre

modele okapów są bardzo ciężkie.

• Wysokość montażu urządzenia nad płytą elek-

tryczną podana jest w karcie produktu (specy-

kacji technicznej urządzenia). Jeżeli w instruk-

cjach instalowania urządzeń gazowych podano

większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać

odkrytego płomienia, podczas zdejmowania na-

czyń znad palnika, należy ustawić minimalny pło-

mień. Zawsze należy sprawdzać czy płomień nie

wykracza poza naczynie, gdyż powoduje to nie-

pożądane straty energii i niebezpieczną koncen-

trację ciepła.

• Potrawy przygotowywane na tłuszczach powinny

być stale nadzorowane, gdyż przegrzany tłuszcz

może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra

lub przed podjęciem prac naprawczych, należy

wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego

należy czyścić, co najmniej, raz na 1 miesiąc,

gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploa-

tuje się inne urządzenia o zasilaniu nieelektrycz-

nym (np. piece na paliwa ciekłe, grzejniki prze-

pływowe, termy), należy zadbać o wystarczającą

wentylację (dopływ powietrza). Bezpieczna eks-

ploatacja jest możliwa, gdy przy jednoczesnej

pracy okapu i urządzeń spalających, zależnych od

powietrza w pomieszczeniu, w miejscu ustawie-

nia tych urządzeń panuje podciśnienie najwyżej

0,004 milibara (ten punkt nie obowiązuje, gdy

okap nadkuchenny jest użytkowany jako pochła-

niacz zapachów).

- 17 -

• Okap nie powinien służyć jako płaszczyzna pod-

parcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno

na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ

RAZ W MIESIĄCU, z zachowaniem wskazówek

dotyczących konserwacji podanych w niniejszej

instrukcji).Nieprzestrzeganie zasad dotyczących

czyszczenia okapu oraz wymiany ltrów powodu-

je powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to

powinien być wymieniony w specjalistycznym za-

kładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządze-

nia od sieci elektrycznej, poprzez wyjęcie wtyczki

lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytko-

wania przez osoby (w tym dzieci) o ograniczonej

zdolności zycznej, czuciowej lub psychicznej,

lub osoby o braku doświadczenia lub znajomo-

ści sprzętu, chyba że odbywa się to pod nadzo-

rem lub zgodnie z instrukcją użytkowania sprzę-

tu, przekazaną przez osoby odpowiadające za ich

bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządze-

nia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce zna-

mionowej odpowiada miejscowym parametrom

zasilania.

• Przed montażem rozwinąć i wyprostować prze-

wód sieciowy.

• Materiały opakowaniowe (woreczki polietyleno-

we, kawałki styropianu itp.) należy w trakcie roz-

pakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowe-

go należy zawsze skontrolować czy kabel zasi-

lania został prawidłowo zainstalowany i NIE zo-

stał przygnieciony przez okap w trakcie czynności

montażowych. Nie podłączać urządzenia do sieci

elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych

aluminiowych ltrów przeciwtłuszczowych.

- 18 -

• Surowo zabrania się przygotowywania pod oka-

pem potraw z użyciem otwartego ognia (ambi-

rowanie).

• W zakresie koniecznych do zastosowania środ-

ków technicznych i bezpieczeństwa dotyczących

odprowadzania spalin należy ściśle przestrzegać

przepisów wydanych przez kompetentne władze

lokalne.

• Niedokręcenie śrub oraz elementów mocujących

zgodnie z niniejszymi instrukcjami może spowo-

dować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłania-

cza zapachów

• UWAGA! Instalacja śrub i elementów mocujących

niezgodnie z instrukcją może spowodować zagro-

żenia elektryczne.

• Montaż okapu wykonany w sposób niezgodny z

rysunkami i zaleceniami niniejszej instrukcji bę-

dzie miał wpływ na jakość pracy urządzenia, może

być również podstawą do nieuznania reklamacji.

• To urządzenie może być używane przez dzieci w

wieku 8 lat i starsze, przez osoby o ograniczo-

nej zdolności zycznej, czuciowej lub psychicznej

oraz osoby o braku doświadczenia lub znajomości

sprzętu, gdy są one nadzorowane lub zostały po-

instruowane na temat korzystania z urządzenia w

sposób bezpieczny i znają zagrożenia związana z

użytkowaniem urządzenia. Dzieci nie powinny ba-

wić się urządzeniem. Czyszczenie i konserwacja

urządzenia nie powinna być wykonywania przez

dzieci chyba że ukończyły 8 lat i są nadzorowane

przez odpowiednią osobę.

- 19 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało

za bez pie czo ne przed uszko dze niem.

Po roz pa ko wa niu urzą dze nia pro si­my Pań stwa o usu nię cie ele men tów
opa ko wa nia w spo sób nieza gra ża ją cy
śro do wi sku.
Wszystkie materiały za sto so wa ne do
opa ko wa nia są nie szko dli we dla śro-

dowiska na tu ral ne go, w 100% nadają się do odzy-

sku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety­le no we, kawałki sty ro pia nu itp.) na le ży w trakcie
rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ­DZEŃ

To urządzenie jest oznaczone zgodnie z
Dyrektywą Europejską 2012/19/UE oraz
polską Ustawą o zużytym sprzęcie elek-

trycznym i elektronicznym symbolem

przekreślonego kontenera na odpady. Ta­kie oznakowanie informuje, że sprzęt ten,
po okresie jego użytkowania, nie może

być umieszczany łącznie z innymi odpa­dami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowa­dzącym zbieranie zużytego sprzętu elektrycznego i
elektronicznego. Prowadzący zbieranie, w tym lo­kalne punkty zbiórki, sklepy oraz gminne jednostki,
tworzą odpowiedni system umożliwiający oddanie
tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elek­trycznym i elektronicznym przyczynia się do unik­nięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z obecno­ści składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.

- 20 -

OBSŁUGA

0

Sterowanie okapem

Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypo-

mnienia znajduje się on również poniżej:

Panel sterowania wyposażony jest w przyciski (izostat).
Aby włączyć okap wybierz jeden z poniżej opisanych
biegów poprzez naciśnięcie odpowiedniego przycisku:

1- Bieg najniższy. Stosuj ten bieg przy niezbyt dużej

ilości oparów.

2- Bieg średni. Stosuj ten bieg przy średniej ilości opa-

rów, przykładowo podczas gotowania wielu potraw
jednocześnie.

3- Bieg najwyższy. Stosuj ten bieg przy największej

ilości oparów, przykładowo podczas smażenia czy

grillowania.

0- Wyłącza okap
Przycisk oznaczony jako służy do włączenia lub wyłą-

czenia oświetlenia. Oświetlenie w okapie działa niezależ-

nie od biegu silnika.

- 70 -

Inne ważne informacje dotyczące obsługi okapu

Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca

z powrotem do pomieszczenia poprzez otwory do tego przystosowane.

Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się
zamontować kierownicę wydmuchu powietrza (dostępność w zależności
od modelu, występuje głównie w okapach kominowych).

Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze
odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym usta­wieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do
otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowied­nich zacisków do przewodów, które należy nabyć w placówkach z ma­teriałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu

instalatorowi.

Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy nor­malnych warunkach oraz małym natężeniu oparów, natomiast prędkość
najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np.
podczas smażenia, czy grillowania.

Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uni­wersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany
tego trybu zobrazowany jest na rysunku 8.

Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meb­lowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu
rury odprowadzającej powietrze. Drugi koniec rury należy skierować na
pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze.

Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

- 22 -

CZYSZCZENIE I
KONSERWACJA

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bez­awaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać
szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym
były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one

zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po-

wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków

myjących.
Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może
ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz koniecz­ności jego wymiany.

Filtr przeciwtłuszczowy

Filtr przeciwtłuszczowy powinien być czyszczony co jeden miesiąc pod­czas normalnej pracy okapu, w zmywarce lub ręcznie przy użyciu deli­katnego detergentu lub mydła w płynie.
Demontaż ltra przeciwtłuszczowego pokazany jest na rysunku 5.
W niektórych modelach zastosowany jest ltr akrylowy. Należy go wy­mieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątko­wo intensywnego użycia.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłą­czony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada
zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się
także do mycia ani do regeneracji i powinien być wymieniany, co naj­mniej raz na 3-4 miesiące lub częściej w wypadku wyjątkowo intensyw­nego użycia.

Demontaż ltra węglowego pokazany jest na rysunku 6.

Oświetlenie

Należy stosować żarówki / halogeny / moduły diodowe o takich sa­mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana
oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w
niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie

autoryzowany serwis.

- 23 -

GWARANCJA, OBSŁUGA
POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo­wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po-

wa niem z wyrobem.
Serwis

• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la-

cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo-

wany producenta. Ze względu na bezpieczeństwo nie należy napra-

wiać urządzenia we własnym zakresie.

• Naprawy, wykonywane przez osoby nie posiadające wymaganych

kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow-

nika urządzenia.

• Minimalny okres obowiązywania gwarancji na urządzenie oferowane

przez producenta, importera lub upoważnionego przedstawiciela jest

podany w karcie gwarancyjnej.

• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze-

róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego

części oraz innych samowolnych ingerencji w sprzęt niezgodnych z

instrukcją obsługi.
Zgłoszenie naprawy oraz pomoc w razie usterki
Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem.

Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w
karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryj­ny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody
przepisz go poniżej:

Oświadczenie producenta

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania
wy mie nio nych poniżej dyrektyw europejskich:

• Dyrektywy niskonapięciowej 2014/35/EU

• Dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/EU

• Dyrektywy ekoprojektowania 2009/125/EC

• Dyrektywy RoHS 2011/65/EU

i dlatego wyrób został oznakowany oraz została wystawiona dla niego
deklaracja zgodności udostępniana organom nadzorującym rynek.

- 24 -

Štovani

Klijen

Od danas svakodnevne obveze nikad nisu bile jedno­stavnije. Uređaj
rukovanja i savršene učinkovitos. Uporaba je jedno­stavna nakon čitanja uputa.

Oprema koja je izašla iz tvornice je prije pakiranja
rigorozno provjerena na kontrolnim točkama na po­dručju sigurnos i funkcionalnos.

Molimo Vas da prije pokretanja uređaja pozorno pro­čitate upute za uporabu. Pridržavanje pravila iz uputa
š Vas od nepravilne eksploatacije. Upute sačuva i
čuva na mjestu koje je uvijek pri ruci.

je spoj iznimno jednostavnog

Pozorno pročita upute za uporabu da bismo izbjegli
nezgode.

Sa štovanjem

- 113 -

SIGURNOSNE NAPOMENE

• Napu koristiti tek nakon čitanja uputa za upora-

bu.

• Uređaj je namijenjen isključivo za kućansku upo-

rabu.

• Proizvođač pridržava pravo na promjene koje ne

utječu na rad uređaja.

• Proizvođač ne snosi nikakvu odgovornost za po-

tencijalne štete ili požare koje je prouzrokovao

uređaj zbog nepridržavanja uputa za uporabu.

• Kuhinjske nape služe za odvođenje onečišćenog

zraka, pare i dima iz kuhinje. Ne koristiti u druge

svrhe.

• Napu u usisnoj verziji priključiti u odgovarajući

kanal za ventilaciju (napu se ne smije priključi-

ti na dimnjake kotlova, kamina, odvoda koji slu-

že za odvod dima nastalog uslijed sagorijevanja.

Napa zahtijeva montažu ispušne cijevi za zrak.

Dužina voda (najčešće cijev Ø 120 mm ili 150

mm) ne bi trebala prekoračiti 4-5 m. Crijevo za

odvod zraka je neophodno i kod teleskopskih i

ugradbenih napa s režimom recirkulacije zraka.

• Napa u verziji s cirkuliranjem zraka zahtijeva in-

stalaciju ltera s aktivnim ugljenom. U tom slu-

čaju nije neophodna montaža cijevi koja odvodi

zrak u vanjsku ventilaciju, preporučena je insta-

lacija poklopca usmjeravanje zraka (samo ka-

minske nape ).

• Napa posjeduje neovisnu rasvjetu i usisni venti-

lator s mogućnosti podešavanja nekoliko brzina

okretaja.

• Ovisno o verziji napa je namijenjena za trajnu

montažu na okomitom zidu iznad plinskog ili elek-

tričnog štednjaka (kaminske ili univerzalne nape);

na stropu iznad električnog ili plinskog štednjaka

(otočna); na okomitom zidu u namještaju iznad

plinskog ili električnog štednjaka (teleskopske i

ugradne nape). Prije montaže provjeriti da li je

konstrukcija zida/stropa dovoljno jaka da izdrži

napu. Neki modeli kuhinjskih napa su jako teški.

- 114 -

• Visina montaže uređaja iznad električne ploče je

navedena u specikaciji uređaja (u tehničkim po-

dacima). Ako je u uputama za instalaciju plinskih

uređaja navedena veća udaljenost, uzeti u obzir

veći razmak (Crt.1).

• Ispod kuhinjske nape ne ostavljati otkriveni pla-

men, tijekom skidanja posuda s plamenika po-

desiti minimalni plamen. Uvijek provjeriti da li

plamen ne izlazi ispod posude, jer to uzrokuje

nepoželjne gubitke energije i opasnu koncentra-

ciju topline.

• Jela koja su pripremana na masnoći stalno nadzi-

rati, jer se pregrijana masnoća može lako upaliti.

• Prije svakog čišćenja, promjene ltera ili popra-

vaka izvući utikač iz mrežne utičnice.

• Filter za masnoću čistiti najmanje jednom mje-

sečno, jer je zapaljiv kad je zasićen masnoćom.

• Ako su u prostoriji osim nape korišteni neki drugi

neelektrični uređaji (peći na tekuća goriva, radi-

jatori, terme) pobrinuti se za dovoljnu ventilaciju

(dovod zraka). Ako napu koristite u istovreme-

no s uređajima koji se ne napajaju električnom

energijom, podtlak u prostoriji ne smije prelaziti

0,004 mbar, čime se sprječava da napa povuče

ispusne plinove natrag u prostoriju. (ova napo-

mena ne obvezuje kad je napa korištena u lter

verziji).

• Na kuhinjsku napu se ne mogi naslanjati osobe

koje se nalaze u kuhinji.

• Napa treba često čistiti kako izvana, tako i iznu-

tra (NAJMANJE JEDNOM MJESEČNO), pridržava-

ti se napomena o održavanju navedenih u ovim

uputama). Nepridržavanje pravila čišćenja nape i

promjene ltera može stvoriti opasnost od poža-

ra.

• Ako se kabel za napajanje ošteti, promijeniti ga

na ovlaštenom servisnom mjestu.

• Mora postojati mogućnost isključivanja uređaja iz

električne mreže, izvlačenjem utikača ili isključi-

vanjem dvopolnog prekidača.

• Ovaj uređaj ne mogu koristiti osobe (uključujući

djecu) smanjenih tjelesnih, osjetilnih i mentalnih

mogućnosti ili osobe koje ne raspolažu znanjem

ili iskustvom, ako nisu su pod nadzorom odrasle

osobe koja je odgovorna za njihovu sigurnost.

- 115 -

• Posebno paziti da uređaj ne koriste djeca ostav-

ljena bez nadzora.

• Provjeriti odgovara li napon električne mreže po-

dacima navedenim na natpisnoj pločici.

• Prije montaže razviti i izravnati kabel za napaja-

nje.

• Elemente pakiranja (polietilenske vrećice, koma-

dići stiropora itd.) prilikom uklanjanja ambalaže

držati daleko od djece.

• Prije priključivanja nape na električnu mrežu uvi-

jek provjeriti da li je kabel za napajanje pravilno

instaliran i da ga NISMO prignječili napom tije-

kom montaže. Ne uključivati uređaj u električnu

mrežu prije završetka montaže.

• Zabranjena je uporaba nape bez montiranih alu-

minijskih ltera za masnoću.

• Strogo je zabranjeno pripremanje hrane na otvo-

renom plamenu ispod kuhinjske nape (ambira-

nje).

• Što se tiče tehničkih i sigurnosnih mjera za od-

vodnju dima, strogo se pridržavati lokalnih pro-

pisa.

• Vijke pričvrstiti i montirati pričvrsne elemente u

skladu s uputama za uporabu. U suprotnom napa

može opasna po zdravlje i život.

• Viseće nape djeluju samo u recirkulacijskom re-

žimu

• PAŽNJA! Neuspješna instalacija vijaka i zatvarača

u skladu s ovim uputama, može rezultirati opa-

snostima električne naravi.

• Ovim uređajem mogu rukovati djeca starija od

8 godina, osobe smanjenih zičkih, osjetilnih ili

mentalnih sposobnosti, kao i osobe s nedovoljnim

iskustvom i znanjem, ukoliko su pod nadzorom ili

su dobili upute za rad s uređajem na siguran na-

čin te razumiju opasnost kojoj su izloženi. Deca

se ne smiju igrati uređajem. Djeca mlađa od 8

godina ne smiju čistiti i održavati uređaj, osim

ako su ispunila 8 godina i ako nisu pod nadzorom

odgovorne osobe

- 116 -

UKLANJANJE PAKIRANJA

Uređaj je za vrijeme transporta za­štićen od oštećenja. Nakon vađenja
uređaja iz pakiranja molimo Vas da
elemente ambalaže uklonite na način
koji ne ugrožava okoliš.
Svi materijali korišteni za pakiranje
nisu štetni za okoliš, 100% materijala

je prikladno za recikliranje, stoga su

označeni odgovarajućim simbolom.
Pozor! Elemente pakiranja (polietilenske vrećice,
komadići stiropora itd.) prilikom uklanjanja amba­laže držati daleko od djece.

ZBRINJAVANJE POTROŠENIH
UREĐAJA

Ovaj uređaj je označen u skladu s
europskom uredbom 2012/19/EU.

Oznaka na proizvodu pokazuje da

ovaj proizvod nakon njegovog život­nog vijeka ne može biti tretiran kao
obični kućanski otpad.

Korisnik ima obvezu ovaj proizvod

predati na odgovarajuće sabirno mje-

sto za recikliranje potrošene električne i elektroničke

opreme. Ustanove za prikupljanje ovakvog otpada,

uključujući lokalne sabirne točke, kupovna mjesta,
općinske jedinice, stvaraju odgovarajući sustav koji
omogućava zbrinjavanje ovakve opreme.
Pravilno odlaganje potrošene električne i elektronič­ke opreme sprečava potencijalne negativne poslje­dice za okoliš i ljudsko zdravlje, koje inače mogu
biti uzrokovane neodgovarajućim odlaganjem i pre-

radom ovog proizvoda.

- 117 -

UPORABA

Upravljanje napom

Upravljačka ploča nape je predstavljena na crtežu 4, koji se također na­lazi niže:

Upravljačka ploča je opremljena tipkama (isostat).

0

Za uključivanje nape izabrati jednu od niže opisanih
brzina pritiskanjem odgovarajuće tipke:

1- Najniža brzina. Ovu brzinu koristiti kod male

količine isparenja.

2- Srednja brzina. Ovu brzinu koristiti kod srednje

količine isparenja, na primjer tijekom istovreme­nog kuhanja više jela.

3- Najviša brzina. Ovu brzinu koristiti kod najveće

količine isparenja, na primjer tijekom prženja ili

grilanja.

- Isključuje napu

Tipka označena kao služi za uključivanje ili is­ključivanje rasvjete. Rasvjeta nape djeluje neovi-

sno od brzine motora.
Izabrani modeli napa dodatno posjeduju diodu koja

mijenja svoju boju ovisno od izabrane brzine moto­ra.

- 79 -

Ostale važne informacije o uporabi nape

Recirkulacijski režim: U ovoj opciji rada ltrirani zrak se opet vraća u
prostoriju kroz prilagođene otvore. U ovom režimu treba montirati uglje­ni lter i preporučena je montaža usmjerivača odvoda zraka (ovisno o

modelu, pojavljuje se uglavnom u napama s dimnjakom ).

Odzračni režim: U usisnoj verziji nape zrak je odvođen napolje speci­jalnim vodom. Izvadite ugljeni lter ako je u napi. Napa je priključena
na otvor vanjskog ventilacijskog odvoda preko čvrste ili savitljive cijevi
promjera 150 ili 120 mm i odgovarajućih obujmica za cijevi, koje tre­ba kupiti u prodavaonicama s instalacijskim materijalima. Priključivanje
obavlja kvalicirani instalater.

Brzine ventilatora Najnižu i srednju brzinu koristiti u normalnim uvjetima
male koncentracije isparenja, a najvišu koristimo samo kad je koncen­tracija kuhinjskih isparenja visoka, np. tijekom prženja i grilanja.

Pozor (tiče se samo univerzalnih napa): Konstrukcija univerzalnih napa
zahtijeva ručno mijenjanje režima rada nape. Način promjene tog reži­ma je prikazan na crtežu 8.

Pozor (tiče se samo ugradbenih i teleskopskih napa): Ugradbene i tele­skopske nape koje rade u cirkulacijskoj verziji zahtijevaju montažu cijevi

za odvod zraka. Drugi kraj cijevi usmjeriti prema prostoriji, kroz cijev je

odvođen ltrirani zrak.
Pozor: Viseće nape rade samo u recirkulacijskom režimu.

- 123 -

ČIŠĆENJE I ODRŽAVANJE

Održavanje

Redovito održavanje i čišćenje uređaja jamči dobar i pouzdan rad nape
i produžava njezin životni vijek. Posebno paziti da lter za masnoću i
lter s aktivnim ugljenom čistimo i mijenjamo u skladu s preporukama
proizvođača.

• Ne koristiti krpe namočene u vodi, spužve niti mlaz vode.

• Ne koristiti razrjeđivače niti alkohol, jer mogu zatamniti lakirane po-

vršine.

• Ne koristiti korozivne tvari, posebno tijekom čišćenja površina od

nehrđajućeg čelika.

• Ne koristiti tvrde, hrapave krpe

• Preporučena je uporaba vlažne krpe i neutralnih sredstava za pranje.

Pozor: Nakon nekoliko pranja u perilici za posuđe boja aluminijskog lte­ra može se promijeniti. Promjena boje ne znači da je uređaj neispravan

ili da je neophodna njegova zamjena.

Filter protiv masnoće

Filter za masnoću čistiti najmanje jednom mjesečno kod normalnog rada
nape; u perilici za posuđe ili ručno pomoću delikatnog deterdženta ili
tekućeg sapuna.

Demontaža ltera za masnoću pokazana je na crtežu 5.
U nekim modelima je primijenjen akrilni lter. Moramo ga mijenjati mak-

simalno svaka 2 mjeseca ili češće u slučaju intenzivne uporabe.

Ugljeni lter

Ugljeni lter se koristi samo kad je napa nije priključena u ventilacijsku

cijev. Filter s aktivnim ugljenom upija mirise dok se ne zasiti. Nije pri­kladan za pranje niti za regeneraciju i mijenjamo ga najmanje jednom

svaka 3-4 mjeseca ili češće u slučaju intenzivne uporabe.
Demontaža ugljenog ltera je prikazana na crtežu 6.

Rasvjeta

Koristiti žarulje/ halogene / diodne module s istim parametrima kao te
koje su tvornički montirane u uređaju. Zamjena žarulje je prikazana na
crtežu 7. Ako se crtež ne pojavljuje u uputama, promjenu modula ra­svjete obavlja isključivo ovlašteni servis.

- 124 -

JAMSTVO, POSLIJEPRODAJNE
AKTIVNOSTI

Jamstvo

Jamstvene usluge u skladu s jamstvenim listom. Proizvođač ne snosi
odgovornost za bilo kakvu štetu prouzrokovanu nepravilnom uporabom

proizvoda.
Servis

• Proizvođač sugerira da sve popravke i regulacijske djelatnosti obav-

lja Tvornički Servis ili Ovlašteni Servis proizvođača. Iz sigurnosnih

razloga samostalno ne popravljati uređaj.

• Popravci koje obavljaju osobe bez odgovarajućih kvalikacija uzro-

kuju ozbiljnu opasnost za korisnika uređaja.

• Minimalno razdoblje jamstva za uređaj, koji nudi proizvođač, uvo-

znik ili ovlašteni predstavnik, navedeno je u jamstvenom listu.

• Uređaj gubi jamstvo u slučaju samovoljnih promjena ili preprava-

ka, skidanja plombi ili druge zaštite s uređaja ili njegovih dijelova,

ili drugog samovoljnog uplitanja u konstrukciju uređaja koje nije u

skladu s uputama za uporabu.

Prijavljivanje popravka i pomoć u slučaju kvara
Ako uređaj zahtijeva popravak, kontaktirati servis. Adresni podaci i

kontaktni broj telefona nalaze se u jamstvenom listu. Prije stupanja u

kontakt, pripremite serijski broj uređaja koji se nalazi na natpisnoj plo­čici. Prepišite ga niže kako biste ga imali pri ruci:

Izjava proizvođača

Proizvođač nižim izjavljuje da ovaj proizvod ispunjava osnovne uvjete
niže navedenih europskih uredbi:

• niskonaponske uredbe 2014/35/UE

• uredbe elektromagnetne kompatibilnosti 2014/30/UE

• uredbe ekodizajna 2009/125/EC

• uredbe RoHS 2011/65/EC

i zato je proizvod označen te je izdana izjava o sukladnosti koja je
dostupna ustanovama za nadzor tržišta.

- 125 -

Уважаеми
потребителю,

От днес ежедневните задължения ще бъдат
по-лесни от всякога. Уредът
чително лесно обслужване и отлична ефективност.
След като прочетете инструкцията, обслужването
му няма да бъде трудно.

Още в завода, преди да бъде опакован, уредът е
старателно тестван за безопасност и функционал­ност в контролните стендове.

Моля, прочетете внимателно тази инструкция, пре­ди да включите уреда. Спазването на посочените
в нея препоръки ще Ви предпази от неправилно
използване на уреда. Запазете тази инструкция и
я съхранявайте така, че винаги да имате достъп до
нея.

съчетава изклю-

Спазвайте стриктно правилата на инструкцията за
употреба, за да избегнете нещастни случаи.

С уважение

- 64 -

ПРЕПОРЪКИ ОТНОСНО
БЕЗОПАСНОСТТА

• Преди да използвате аспиратора, трябва да се

запознаете с настоящата инструкция

• Уредът е предназначен за използване само в

домакинството.

• Производителят запазва правото си да въвеж-

да промени нямащи влияние на действието на

уреда.

• Производителят не носи никаква отговорност

за евентуални щети или пожари, причинени от

уреда, възникнали в резултат на неспазване

на указанията от настоящата инструкция.

• Кухненският аспиратор е предназначен за от-

веждане на парата от помещението. Не бива

да се използва за други цели.

• Аспиратор, работещ в режим на отвеждане на

парата, трябва да бъде присъединен към съ-

ответен вентилационен канал (не бива да се

присъединява към комини и канали за отвеж-

дане на дим или изгорели газове, които се из-

ползват). За правилната работа на аспиратора

е необходим монтаж на канал, отвеждащ въз-

духа навън. Дължината на канала (обикнове-

но тръба Ø 120 mm или 150 mm) не трябва

да бъде по-голяма от 4-5 метра. При телеско-

пичните и мебелните аспиратори, работещи в

режим абсорбатор, също се изисква канал за

отвеждане на въздуха.

• За правилната работа на аспиратор, работещ в

режим абсорбиране, е необходимо инсталира-

нето на филтър с активен въглен. В този слу-

чай не е необходимо инсталирането на отвеж-

дащ въздуха навън канал, но се препоръчва

монтаж на направляваща клапа на въздушния

поток (само за коминни аспиратори).

• Аспираторът е оборудван с независимо освет-

ление и смукателен вентилатор с възможност

за настройка на една от няколко достъпни ско-

рости на работа.

- 53 -

• В зависимост от версията на уреда аспираторът

е предназначен за стационарен монтаж върху

вертикална стена над газова или електриче-

ска печка (коминни и универсални аспирато-

ри); върху тавана над газова или електриче-

ска печка (аспиратори за кухненски остров);

върху вертикална стена с вграждане в кухнен-

ски шкаф над газова или електрическа печ-

ка (телескопични аспиратори и аспиратори за

вграждане). Преди монтажа трябва да се уве-

рите, дали конструкцията на стената / тавана е

подходяща да издържи теглото на аспиратора.

Някои от моделите аспиратори са много тежки.

• Височината на монтаж на уреда над електри-

чески кухненски плот е посочена в картата на

продукта (техническа спецификация на уре-

да). Ако в инструкциите за инсталиране на га-

зовите устройства е посочено по-голямо раз-

стояние, това условие трябва да се спази (Фиг.

1).

• Под кухненския аспиратор не бива да се ос-

тавя открит пламък. По време на снемане на

съдовете от газовата горелка пламъкът трябва

да е настроен на минимум. Винаги трябва да се

провери, дали пламъкът не излиза извън дъно-

то на съда, тъй като това причинява сериозни

загуби на енергия и опасно кумулиране на то-

плина.

• Ястията, приготвяни върху мазнини трябва да

бъдат под непрекъснат надзор, тъй като наго-

рещената мазнина може лесно да се запали.

• Преди всяко почистване, смяна на филтъра

или провеждане на ремонтни дейности трябва

да изключите щепсела на уреда от контакта.

• Филтърът срещу мазнини на кухненския аспи-

ратор трябва да се почиства най-малко веднъж

месечно, тъй като напоен с мазнина е лесноза-

палим.

• Ако в помещението, освен аспиратора, се из-

ползват други уреди, които не се захранват от

електричество (например печки за течни го-

рива, радиатори, водни нагреватели), трябва

да осигурите съответна вентилация на поме-

щението (приток на въздух). Безопасната екс-

- 54 -

плоатация е възможна, ако при едновременна-

та работа на аспиратора и изгарящите уреди,

зависими от въздуха в помещението, в мястото

на инсталирането на тези уреди стойността на

подналягането не надвишава 0,004 милибара

(това условие не важи, когато кухненският ас-

пиратор се използва като абсорбатор на ми-

ризми).

• Аспираторът не бива да се използва като под-

порна повърхност от лицата, намиращи се в

кухнята.

• Аспираторът трябва да се почиства често както

отвън, така и отвътре (ПОНЕ ВЕДНЪЖ МЕСЕЧ-

НО със спазване на указанията, посочени в на-

стоящата инструкция). Неспазването на пра-

вилата за почистване на аспиратора и подмяна

на филтрите може да доведе до опасност от

пожар.

• В случай на увреждане на захранващия кабел

трябва да го подмените в специализиран сер-

виз.

• Трябва да бъде осигурена възможност за из-

ключване на уреда от захранващата мрежа

чрез изваждане на щепсела или изключване

на двуполюсния прекъсвач.

• Това оборудване не е предназначено за из-

ползване от лица (включително деца) с нама-

лени физически, сетивни или умствени способ-

ности или лица без опит или познания, освен

ако те са под наблюдение или са инструктира-

ни относно използването на оборудването от

лицата, отговорни за тяхната безопасност.

• Трябва да обърнете особено внимание, уредът

да не се ползва от деца без надзор.

• Проверете, дали посоченото върху информа-

ционната табела на уреда напрежение е в съ-

ответствие с параметрите на местната захран-

ваща мрежа.

• Преди монтажа развийте и изправете захран-

ващия кабел.

• По време на разопаковане опаковъчните мате-

риали (торби от полиетилен, стиропор и т.н.)

трябва да се държат далеч от деца.

- 55 -

• Преди включване на аспиратора към захран-

ващата мрежа винаги трябва да проверите,

дали захранващият кабел е инсталиран пра-

вилно и НЕ е смачкан от аспиратора по време

на монтажните дейности. Не включвайте уреда

към електрическата мрежа преди завършване

на монтажа.

• Ползването на аспиратора без монтирани алу-

миниеви филтри срещу мазнини е забранено.

• Строго е забранено приготвянето на ястия под

аспиратора с използване на открит пламък

(фламбиране).

• Следва стриктно да се спазват издадените от

местните власти разпоредби, отнасящи се за

необходимите за прилагане технически сред-

ства и средства за безопасност в областта на

отвеждането на изгорели газове.

• Недостатъчното затягане на винтовете и зак-

репващите елементи в съответствие с насто-

ящата инструкция може да доведе до опасност

за здравето и живота.

• Висящите аспиратори работят само в режим за

абсорбиране на миризми

• ВНИМАНИЕ! Неисталирането на болтовете и

механизмите за фиксиране в съотвествие с на-

стоящите инструкции може да доведе до ри-

скове от електрическо естество.

• Това устройство може да се използва от деца

на възраст от 8 години и по-големи, от лица с

ограничени физически, сетивни или умствени

способности или с липса на опит и познания,

ако те са под надзор или са били инструктира-

ни, как да използват уреда по безопасен начин

и познават опасностите, свързани с използва-

нето на уреда. Децата не бива да си играят с

уреда. Почистването и поддръжката на уреда

не бива да се извършва от деца освен, ако са

навършили 8 години и са под надзор на съот-

ветно лице.

- 56 -

РАЗОПАКОВАНЕ

Устройството е защитено от повреди
по време на транспорт. След разо­паковане на устройството, моля, не
забравяйте да премахнете опако­въчните материали по екологично
съобразен начин.
Всички материали, използвани за

опаковане, са безопасни за околна­та среда, 100% рециклируеми и затова са отбе­лязани със съответния символ.
Внимание! По време на разопаковане опаковъч­ните материали (торби от полиетилен, стиропор и
т.н.) трябва да се държат далеч от деца.

ОБЕЗВРЕЖДАНЕ НА
ИЗНОСЕНИ УРЕДИ

Това устройство е маркирано в

съответствие с Европейската ди-

ректива 2012/19/ЕС. Тази марки-

ровка показва, че това оборуд-

ване, след определен период на

ползване, не може да се изхвърля

заедно с другите битови отпадъци.

Потребителят е длъжен да го пре­даде там, където се събират отпадъци от електри­ческо и електронно оборудване. Събирателните
пунктове, в това число местни пунктове за съби­ране, магазини или общински структури създа­ват система, която позволява предаване на обо­рудването.
Подходящото третиране на отпадъците от елек­трическо и електронно оборудване помага за из­бягване на вредни за човешкото здраве и окол­ната среда последици, произтичащи от наличието
на опасни вещества, както и неправилно съхра­нение и обработка на такова оборудване.

- 57 -

ОБСЛУЖВАНЕ

Управление на абсорбатора

Панелът за управление на абсорбатора е представен върху фиг. 4,
намира се също така и по-долу:

Панелът за управление е оборудван с бутони

(izostat).

0

За да включите абсорбатора, трябва да изберете една
от описаните по-долу скорости чрез натискане на
съответния бутон:

1- Най-ниска скорост. Тази скорост се използва при

малко количество пара.

2- Средна скорост. Тази скорост се използва при

средна интензивност на парата, например по вре­ме на готвене на много ястия наведнъж.

3- Най-висока скорост. Тази скорост е предназначена

за използване при най-висока интензивност на па­рата - например по време на пържене или печене
на грил.

0- Изключва абсорбатора
Бутонът, означен като е предназначен за включ-

ване или изключване на осветлението. Осветлението
в абсорбатора функционира независимо от двигателя.

- 89 -

Други важни информации за обслужването на абсорбатора

Работа като абсорбатор: При тази опция филтрираният въздух се
връща обратно в помещението посредством предвидените за това
отвори. При този режим на работа трябва да монтирате въглен фил­тър и се препоръчва монтиране на направляващ потока на въздуха
елемент (достъпен в зависимост от модела, среща се главно в абсор­баторите от коминен тип).

Работа като аспиратор: В режим за отвеждане на въздуха аспирато­рът отвежда въздуха навън през специален канал. При този режим
на работа трябва да отстраните евентуалния въглен филтър. Аспи­раторът е присъединен към отвеждащия въздуха отвор с помощта на
твърда или еластична тръба с диаметър 150мм или 120мм и съответ­ни скоби за тези тръби, които трябва да се закупят в магазините за
инсталационни материали. Свързването на аспиратора към отвора
трябва да бъде извършено от квалифициран инсталатор.

Скорост на вентилатора Най-ниската и средната скорост се използ­ват при нормални условия и малка интензивност на парата. Най-ви­соката скорост да се използва само при висока интензивност на па­рата в кухнята, например при пържене или печене на скара.

Забележка (отнася се само за универсалните абсорбатори): Кон­струкцията на универсалните абсорбатори изисква ръчна смяна на
режима на работа на уреда. Начинът на смяна на режима е показан
върху фигура 8.

Забележка (отнася се само за вградени в мебели и телескопични
аспиратори): В случай на аспираторите за вграждане в кухненски
шкаф и телескопичните аспиратори, които работят в режим абсорба­тор, трябва де се инсталира тръба, отвеждаща въздуха. Вторият край
на тръбата трябва да насочите към помещението, през нея ще бъде
отвеждан филтрирания въздух.

Забележка: Висящите аспиратори работят само в режим абсорбатор.

- 61 -

ПОЧИСТВАНЕ И ПОДДРЪЖКА

Поддръжка

Редовната поддръжка и почистване на уреда ще осигурят добра и
безаварийна работа на аспиратора и ще удължат неговия експлоата­ционен живот. Трябва да се обърне особено внимание почистването
и смяната на филтъра за мазнини и въгления филтър да се изпълнява
съгласно препоръките на производителя.

• Да не се използват овлажнени кърпи или гъби, нито водна струя.

• Да не се използват разтворители, нито алкохол, тъй като могат да

причинят матиране на лакираните повърхности.

• Де не се използват разяждащи вещества, особено за почистване

на повърхности, изработени от неръждаема стомана.

• Да не се използва твърда, драскаща кърпа

• Препоръчва се използването на влажна кърпа и неутрални миещи

препарати.
Забележка: След няколкократно миене в съдомиялна машина цветът
на алуминиевия филтър може да се промени. Промяната на цвета не
означава несъответствие и не е необходима смяна на филтъра.

Филтър за мазнини

Филтър за мазнини трябва да се почиства ежемесечно при нормална
работа на аспиратора. Да се мие в съдомиялна машина или ръчно с
използване на неагресивен миещ препарат или течен сапун.
Демонтажът на филтър за мазнини е показан върху фигура 5.
В някои от моделите е използван акрилен филтър. Трябва да се сме­нява поне веднъж на 2 месеца или по-често в случай на изключител­но интензивно използване.

Въглен филтър

Въгленият филтър се използва само тогава, когато аспираторът не е
присъединен към вентилационен канал. Филтърът с активен въглен
има способност да поглъща миризмите, докато се насити. Не е под­ходящ за миене, нито за регенериране и трябва да се сменява поне
веднъж на 3-4 месеца или по-често в случай на изключително интен­зивно използване.
Демонтажът на въгления филтър е показан върху фигура 6.

Осветление

Трябва да използвате крушки / халогенни лампи / диодни модули
със същите параметри, както фабрично монтираните в уреда. Начи­нът на смяна на осветителните тела е показан върху фигура 7. Ако
в настоящата инструкция тази фигура не е показана, това означава,
че осветлението може да бъде подменено само от оторизиран сервиз.

- 62 -

ГАРАНЦИЯ, СЛЕД
ПРОДАЖБЕНО ОБСЛУЖВАНЕ

Гаранция

Гаранционна поддръжка според гаранционната карта. Производите­лят не отговаря за повреди и каквито и да било щети, настъпили в
резултат от неправилното използване на уреда.

Сервиз

• Производителят на оборудването препоръчва всички ремонти и

дейности по настройка да се извършват от Фабричния Сервиз или

от Оторизиран Сервиз на Производителя. С оглед на безопасност

не бива да ремонтирате уреда самостоятелно.

• Ремонти, изпълнени от неквалифицирани лица, могат да предста-

вляват сериозна опасност за потребителя на уреда.

• Минималният срок на валидност на гаранцията на уреда, пре-

доставена от производителя, вносителя или упълномощения

представител е посочен в гаранционната карта.

• Уредът губи своята гаранция в случай на извършени самостоя-

телни адаптации, модификации, нарушения на пломбите или на

други обезопасителни средства на съоръжението или на негови

части и на други своеволно въведени промени в съоръжението,

които са в несъответствие с инструкцията за обслужване.
Заявка за ремонт и помощ в случай на повреда
Ако уредът изисква ремонт, трябва да се свържете със сервиз. Ад-

ресните данни на сервиза, както и телефонният номер за контакт са
посочени в гаранционната карта. Преди да се свържете със сервиза,
трябва да приготвите серийния номер на уреда, посочен върху ин­формационната табелка. За Ваше удобство можете да го запишете
по-долу:

Декларация на производителя

Производителят декларира, че продуктът отговаря на съществените изи­сквания на европейските директиви, изброени по-долу:

• Директива 2014/35/ЕО за ниско напрежение

• Директива 2014/30/ЕО за електромагнетична компатибилност

• Директива 2009/125/EO

• Директива RoHS 2011/65/EO

и поради това продуктът е маркиран с и му е издадена декларация за
съответствие на разположение на надзорните органи на пазара.

- 63 -

- 93 -

h

h

h = min 650mm h = min 650mm

h

h

h = min 450mm h = 450mm

1

- 94 -

3a

3b

3c

3e

3d

3f

- 95 -

3g

3h

3i

3k

3j

3l

- 96 -

3m

0

3n

4

5

* According to the model

6

- 97 -

Amica S.A.

ul . Mickiewicza 52 / 64-510 Wronki

tel. [phone] / fax [phone]

www.amica.pl

Amica International GmbH

Lüdinghauser Str. 52

D-59387 Ascheberg

Tel: 0 25 93 - 95 67-0

www.amica-group.de
