AMICA DFM66C8EOIBH, MV 637 DCB, DFM66C8EOIBD User guide

INSTRUKCJA OBSŁUGI
PL
DFM66C8EOIBH / MV 637 DCB DFM66C8EOIBD
PO ZAPOZNANIU SIĘ Z INSTRUKCJĄ
IO-DWS-2201 (12.2020/1)
SPIS TREŚCI
EKOLOGIA W PRAKTYCE
PODSTAWOWE INFORMACJE
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
INSTALACJA URZĄDZENIA
POZNAJ SWOJE URZĄDZENIE
CZYSZCZENIE I KONSERWACJA
GWARANCJA, OBSŁUGA POSPRZEDAŻOWA
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem przekreślonego kon­tenera na odpady.
Takie oznakowanie informuje, że sprzęt ten po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go do punktu zbierania zużytego sprzętu elektry­cznego i elektronicznego. Podmioty zajmujące się zbiórką zużytego sprzętu, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie takiego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.
3
5
6
13
16
35
43
2
EKOLOGIA W PRAKTYCE
Od wielu lat 󰘰rma Amica konsekwentnie realizuje politykę proekologiczną. Troska o środowisko jest dla nas równie ważna, co zastosowanie nowoczesnych technologii.
Rozwój technologii sprawił, że również nasze fabryki stały się bardziej przyjazne środowisku – przy produkcji wykorzystywane jest coraz mniej wody, energii elektrycznej oraz powstaje mniejsza ilość ścieków i odpadów.
Dużą uwagę zwracamy także na stosowane w produkcji materiały. Staramy się wybierać tylko te, które nie zawierają szkodliwych substancji i umożliwiają recykling oraz utylizację sprzętu po jego zużyciu.
3
Szanowny kliencie
Dziękujemy za wybór marki Amica. Od lat dostarczamy wysokiej jakości urządzenia AGD, dzięki którym domowe obowiązki stają się prawdziwą przyjemnością. Każde urządzenie przed opuszczeniem fabryki zostało dokładnie sprawdzone pod względem bezpieczeństwa i funkcjonalności. Dokładamy też wszelkich starań, aby nowoczesna technologia w produktach Amica zawsze szła w parze z wyjątkowym wzornictwem.
Prosimy o uważną lekturę instrukcji obsługi przed uruchomieniem urządzenia. Przestrzeganie zawartych w niej wskazówek uchroni przed niewłaściwym użytkowaniem oraz zapewni długie i niezawodne działanie sprzętu. Znajomość zasad bezpiecznego korzystania z urządzenia pozwoli również na uniknięcie nieszczęśliwych wypadków.
Instrukcję należy zachować i przechowywać tak, aby w razie potrzeby móc do niej zajrzeć. Zawarte są w niej wszystkie niezbędne informacje, dzięki którym obsługa i użytkowanie sprzętu Amica stanie się proste i przyjemne. Zachęcamy także do zapoznania się z resztą oferowanych przez nas sprzętów.
Życzymy miłego użytkowania,
4
PODSTAWOWE INFORMACJE
Przed podłączeniem wtyczki zmywarki do naczyń do gniazda zasilania i rozpoczęciem eksploatacji należy koniecznie uważnie przeczytać całą instrukcję obsługi i instalacji. Zawarte w niej wskazówki pomogą uniknąć ryzyka obrażeń ciała i uszkodzenia urządzenia. Dokumentację zmywarki należy przechować w bezpiecznym miejscu w celu poprawnego użytkowa­nia i ewentualnych konsultacji.
Niniejsza instrukcja obsługi została przygotowana dla różnych urządzeń i pewne opisane w niej funkcje mogą nie dotyczyć posiadanego przez Państwa urządzenia.
OŚWIADCZENIE PRODUCENTA
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wymienionych poniżej dyrektyw europejskich:
dyrektywy niskonapięciowej 2014/35/UE, dyrektywy kompatybilności
elektromagnetycznej 2014/30/UE,
dyrektywy ekoprojektowania 2009/125/UE, dyrektywy RoHS 2011/65/UE,
i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Przed instalacją Sprawdź urządzenie pod kątem
uszkodzeń transportowych. Nigdy nie instaluj ani nie używaj uszkodzo­nego urządzenia. W razie wątpliwo­ści skontaktuj się ze sprzedawcą.
Przed pierwszym
użyciem
Patrz Uwagi dotyczące instalacji(poniżej).
Zleć instalację systemu uziemienia wykwalikowanemu elektrykowi.
Producent nie odpowiada za jakie­kolwiek szkody powstałe w wyniku użytkowania nieuziemionego urzą­dzenia.
Przed uruchomieniem urządzenia sprawdź, czy dane podane na ta­bliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
Na czas instalacji odłącz zmywarkę do naczyń od zasilania.
Zawsze używaj oryginalnej wtyczki dostarczonej z urządzeniem.
Nie podłączaj urządzenia do sieci zasilającej za pomocą przedłuża­cza. Przedłużacze nie zapewniają dostatecznego bezpieczeństwa (np. mogą się przegrzewać).
Po zainstalowaniu urządzenia, wtyczka powinna być łatwo dostęp­na.
6
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Przed pierwszym
użyciem
Niniejszy sprzęt może być użyt­kowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach ­zycznych, umysłowych i osoby o braku doświadczenia i znajo­mości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzę­tu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykony­wać czyszczenia i konserwacji sprzętu.
Dzieci poniżej 3 roku życia powin­ny trzymać się z daleka, chyba że są pod stałą opieką.
Bezpieczeństwo dzieci Nie pozwalaj dzieciom bawić się
tym urządzeniem.
Detergenty do zmywarek do na­czyń mogą mieć działanie żrące dla oczu, ust i gardła. Przeczytaj uwagi dotyczące bezpieczeń­stwa, umieszczane przez produ­centów detergentów.
Nigdy nie zostawiaj dzieci bez nadzoru, kiedy urządzenie jest otwarte. Mogą w nim być pozo­stałości detergentów.
7
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Bezpieczeństwo dzieci Woda w zmywarce nie nadaje się
do picia. Niebezpieczeństwo ob­rażeń ze strony środków żrących.
Podczas otwierania drzwi w trakcie trwania programu należy zachować ostrożność ze względu na wysoką temperaturę wody.
Zawsze umieszczaj długie i ostre/ spiczaste przedmioty (np. widel­ce, noże) w koszyku na sztućce, skierowane czubkiem w dół lub płasko na górnym koszu, aby uniknąć ewentualnych obrażeń.
Codzienna obsługa Używaj urządzenie tylko w gospo-
darstwie domowym do następują­cej czynności: zmywanie naczyń.
Nie stosuj rozpuszczalników che­micznych w urządzeniu; istnieje zagrożenie wybuchem.
Nie siadaj ani nie stawaj na otwartych drzwiach, ani nie kładź na nich żadnych przedmiotów. Urządzenie może się przewrócić.
Nie otwieraj drzwi, kiedy urzą­dzenie pracuje. Możesz wypuścić gorącą wodę lub parę.
Nie zostawiaj otwartych drzwi, ponieważ mogą stwarzać zagro­żenie.
Zmywanie zastawy stołowej w zmywarce do naczyń dla gospo­darstw domowych zwykle zużywa mniej energii i wody w fazie użyt­kowania niż zmywanie ręczne.
8
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
W razie problemów Zlecaj naprawy i modykacje urzą-
dzenia tylko pracownikom serwisu.
W razie problemów lub napraw, odłącz urządzenie od sieci zasilającej.
Odłącz urządzenie, wyciągając wtycz­kę.
Wyłącz bezpiecznik.
Nie ciągnij za kabel, tylko za wtyczkę. Zamknij dopływ wody.
Zalecenia Załadowanie zmywarki do naczyń
dla gospodarstw domowych do wskazanej przez producenta pojemności przyczyni się do oszczędności energii i wody.
Dla oszczędności energii i wody przed włożeniem naczyń do zmywarki spłukać pozostałości potraw. Uruchamiać zmywarkę w pełni załadowaną.
Nie wkładać do urządzenia na­czyń z resztkami żywności.
Z programu mycia wstępnego korzystać tylko w razie potrzeby.
Miski, szklanki i kubki wkładać do urządzenia spodem do góry.
Nie wkładać do urządzenia na­czyń nieprzeznaczonych do my­cia w zmywarce oraz nie przepeł­niać zmywarki.
Nie jest zalecane ręczne płukanie wstępne zastawy stołowej, gdyż prowadzi to do wzrostu zużycia wody oraz energii.
9
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
Naczynia nienadające się do mycia w zmywarce
Popielniczki, świeczniki, naczynia pobrudzone resztkami do czysz­czenia, farbami oraz substancja­mi chemicznymi lub zawierające stopy żelaza nie nadają się do mycia w urządzeniu.
Widelce, łyżki i noże z trzonkiem drewnianym, z rogu, kości słoniowej lub masy perłowej; elementy klejone, przedmioty zanieczyszczone środ­kiem ściernym, kwasem lub zasadą.
Plastikowe naczynia nie odporne na działanie wysokiej temperatury, pojemniki miedziane lub z cyny.
Przedmioty aluminiowe i srebrne (mogą ulegać przebarwieniu, zma­towieniu).
Niektóre delikatne rodzaje szkła, porcelana z ozdobnymi nadrukami, ponieważ blakną nawet po pierw­szym myciu; niektóre naczynia kryształowe, ponieważ z czasem tracą przejrzystość, klejone sztućce nieodporne na działanie wysokiej temperatury, kieliszki z kryształu ołowiowego, deski do krojenia, przedmioty wykonane z włókna syntetycznego.
10
Przedmioty nasiąkliwe jak gąbki lub ścierki kuchenne nie nadają się do mycia w zmywarce.
W przyszłości przed zakupem na­czyń zalecamy zwrócić uwagę czy nadają się do mycia w zmywarce.
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
RECYKLING Opakowanie i niektóre części
urządzenia są wykonane z ma­teriałów nadających się do po­nownego przetworzenia. Umiesz­czono na nich symbol recyklingu i informację o typie materiału.
Przed przystąpieniem do eksplo­atacji urządzenia należy usunąć opakowanie i pozbyć się go zgod­nie z przepisami.
Ostrzeżenie!
Opakowanie może być niebez­pieczne dla dzieci. Materiały nadające się do ponow­nego użytku można oddać do lo­kalnego skupu odpadów. Dodat­kowe informacje można uzyskać u lokalnych władz i w punktach utylizacji odpadów.
ZŁOMOWANIE STAREGO URZĄDZENIA
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem prze­kreślonego kontenera na odpady.
Po zakończeniu okresu użytko­wania nie wolno usuwać niniej­szego produktu poprzez nor­malne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycz­nych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu.
11
WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA UŻYTKOWANIA
ZŁOMOWANIE STAREGO URZĄDZENIA
Zastosowane w urządzeniu two­rzywa nadają się do powtórnego użycia zgodnie z ich oznacze­niem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zu­żytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.
Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu administracja gminna.
Dziękujemy za Państwa wkład w ochronę środowiska.
Aby uniknąć zagrożeń, do czasu transportu należy uniemożliwić użytkowanie urządzenia.
Należy odłączyć wtyczkę i obciąć kabel zasilający. Ponadto, należy uszkodzić zamek w drzwiach.
12
INSTALACJA URZĄDZENIA
USTAWIENIE URZĄDZENIA
Przy wyborze miejsca instalacji należy brać pod uwagę miejsce, gdzie można łatwo włożyć i wyjąć
naczynia ze zmywarki.
Nie umieszczać urządzenia w pomieszczeniu, gdzie temperatura może spaść poniżej 0°C.
Przed zainstalowaniem rozpakować urządzenie postępując zgodnie z ostrzeżeniami umieszczonymi na opakowaniu.
Podczas przenoszenia nie chwytać urządzenia za drzwi lub panel sterujący.
Zalecamy, aby urządzenie zostało umiejscowione w taki sposób, aby mieć swobodny dostęp do zmywarki podczas sprzątania.
Upewnić się, że podczas ustawiania zmywarki wąż zasilania w wodę i wąż odpływowy nie zostaną ściśnięte. Należy upewnić się również, że urządzenie nie stoi na kablu zasilającym.
Poziom urządzenia wyregulować za pomocą regulowanych nóżek zmywarki. Prawidłowe ustawie­nie zmywarki gwarantuje bezproblemowe otwieranie i zamykanie jej drzwi.
Jeśli drzwi zmywarki nie zamykają się poprawnie, sprawdzić czy urządzenie stoi stabilnie na podło­dze; jeśli nie, należy wyregulować za pomocą regulowanych nóżek.
PRZYŁĄCZE WODY
Upewnić się, że wewnętrzna instalacja hydrauliczna jest odpowiednia dla instalacji zmywarki. Ponadto zaleca się zamontowanie ltra na wejściu przyłącza wody do mieszkania lub domu, aby uniknąć uszkodzenia urządzenia na skutek zanieczyszczeń (piasek, glina, rdza itp.) sporadycznie nanoszonych przez wodę z sieci lub wewnętrznej instalacji; zapobiega to również żółknięciu i powstawaniu osadów po myciu.
WĄŻ ZASILANIA WODĄ
Nie stosować węża zasilania wody od starej zmywarki. Wykorzystać nowy wąż zasilania wody dostarczony wraz z urządzeniem. Przed dokonaniem podłączenia przepłukać go wewnątrz wodą. Podłączyć wąż zasilania wodą bezpośrednio do zaworu doprowa­dzającego wodę. Ciśnienie wody w instalacji powinno wynosić co najmniej 0,03 MPa, a maksymalnie 1 MPa. Jeżeli ciśnienie wody przekracza 1 MPa, należy zainstalować zawór redukujący ciśnienie. Po wykonaniu podłączenia, zawór otworzyć całkowicie i sprawdzić szczelność. Ze względów bezpieczeństwa należy zawsze zakręcać kurek dopływu wody po każdym myciu.
13
min 50cm/max 110cm
min 50cm/max 110cm
UWAGA: W niektórych modelach zmywarek stosowane jest doprowadzenie wodypoprzez wąż Aquastop. W przypadku zastosowania Aquastop występuje niebezpieczne napięcie. Nie przeci­nać doprowadzenia wody Aquastop. Nie dopuszczać do jego zawinięcia lub skręcenia.
Uwaga! Ze względów bezpieczeństwa zakręcaj kurek z wodą po każdym zmywaniu.
WĄŻ ODPŁYWOWY
Wąż odprowadzający wodę można podłączyć bezpośrednio do odpływu wody lub do króćca wylotowe­go zlewozmywaka. Wodę można odprowadzić również bezpośrednio do zlewozmywaka stosując spe­cjalny uchwyt (jeżeli jest dostępny), zahaczając wygiętą rurę na jego krawędzi. Podłączenie powinno być na wysokości co najmniej 50 cm i maksymalnie 110 cm mierząc od płaszczyzny podłogi.
Jeśli zastosowany wąż odpływowy jest dłuższy niż 4 m, naczynia mogą pozostać brudne. Pro­ducent nie ponosi odpowiedzialności za taką sytuację.
PRZYŁĄCZE ELEKTRYCZNE
Wtyczkę z uziemieniem należy podłączyć do uziemionego gniazda sieci elektrycznej o odpowiednim napięciu. Jeśli nie ma instalacji uziemiającej, zlecić jej wykonanie wykwalikowanemu elektrykowi. W przypadku uruchomienia urządzenia bez uziemienia, producent nie ponosi odpowiedzialności za powstałe szkody.
Wewnętrzna instalacja musi posiadać bezpiecznik 10-16 A. Urządzenie należy zasilać z sieci elektrycznej o napięciu przemiennym 220-240 V. Jeżeli napię­cie w sieci wynosi 110 V, należy przed urządzeniem podłączyć transformator 110/220 V o mocy 3000 W. Nie podłączać urządzenia podczas jego ustawiania.
14
Zawsze używać wtyczki z obudową, dostarczonej z urządzeniem. Uruchamianie urządzenia przy niskim napięciu spowoduje pogorszenie jakości mycia i może doprowadzić do uszkodzenia urządzenia.
Wymiany przewodu zasilającego może dokonywać wyłącznie autoryzowany serwis lub elek­tryk. Nieprzestrzeganie tych zasad może doprowadzić do wypadku.
Ze względów bezpieczeństwa należy zawsze wyjmować wtyczkę z gniazdka po zakończeniu
mycia.
Aby nie spowodować porażenia prądem, nie należy wyjmować wtyczki z gniazdka mokrymi rękoma.
Odłączając urządzenie od źródła zasilania, zawsze ciągnąć za wtyczkę. Nigdy nie należy ciągnąć za przewód.
15
POZNAJ SWOJE URZĄDZENIE
OPIS URZĄDZENIA
Poniżej wymieniono elementy urządzenia (Rys. 1):
Rura
Pojemnik na sól
Dozownik nabłyszczacza
Dolne ramię natryskowe
Zespół ltrów
16
Kosz na sztućce
UWAGA:
Ilustracje mają wartość wyłącznie poglądową. Poszczególne modele mogą się od siebie różnić.
Półka na sztućce
Górne ramię natryskowe
Kosz górny
Półka na kubki
Kosz dolny
WYŚWIETLACZ I PANEL
2
8
1
Praca urządzenia (przycisk)
1. Zasilanie Nacisnąć przycisk aby włączyć zmywarkę.
2. Program Wybrać odpowiedni program mycia. Wskaźnik wybranego programu
3. Połowa załadunku Przy myciu do 6 kompletów zastawy stołowej można wybrać tę funkcję
4. Opóźnienie startu Nacisnąć przycisk w celu ustawienia czasu opóźnienia. Zaświeci się odpo-
5. Blokada uruchomie­nia (ChildLock)
6. Start / Pauza Uruchamia wybrany program zmywania lub zatrzymuje programu zmywa-
zaświeci się.
oszczędzającą energię i wodę. (Można wykorzystywać tylko z programem Intensywnym, Optymalnym, ECO, 90 min.)
wiedni wskaźnik. Ta opcja umożliwia zablokowanie przycisków panelu sterowania, za
wyjątkiem przycisku zasilania. Dzieci nie mogą przypadkowo uruchomić zmywarki naciskając przyciski na panelu. Aby zablokować lub odblokować przyciski panelu sterowania, przytrzymać przycisk przez 3 sekundy.
nia w trakcie cyklu.
4
3
5
6
7
7. Wskaźnik wyboru programu
UWAGA:
Ilustracje mają wartość wyłącznie poglądową. Poszczególne modele mogą się od siebie różnić.
Program Intensywny Służy do zmywania najbardziej zabrudzonych naczyń i średnio zabrudzo­nych garnków, patelni, naczyń itd., z zaschniętymi resztkami potraw. Program Optymalny Służy do zmywania średnio zabrudzonych naczyń, takich jak garnki, ta­lerze, szklanki i lekko zabrudzonych patelni. Program Eco Jest to standardowy program, odpowiedni do zmywania średnio zabrud­zonych naczyń i jest najbardziej skutecznym programem zmywania tego rodzaju naczyń pod względem zużycia energii i wody. Program Pełny 60’ Służy do zmywania średnio zabrudzonych naczyń wymagających szyb­kiego mycia. Program Delikatny Służy do zmywania lekko zabrudzonych naczyń i szkła. Program Szybki 30’ Krótki cykl zmywania odpowiedni dla lekko zabrudzonych naczyń, które nie wymagają suszenia.
17
4. Opóźnienie startu Przycisk ten służy do ustawienia opóźnienia startu mycia. Można opóźnić
5. Blokada uruchomie­nia (Child lock)
6. Funkcja Nacisnąć przycisk w celu wybrania funkcji. Zaświeci się odpowiedni
7. Start / Pauza Uruchamia wybrany program zmywania lub zatrzymuje programu zmy-
8. Ekran Środek nabłyszczający
start do 24 godzin. Ta opcja umożliwia zablokowanie przycisków panelu sterowania, za
wyjątkiem przycisku zasilania. Dzieci nie mogą przypadkowo uruchomić zmywarki naciskając przyciski na panelu. Aby zablokować lub odblokować przyciski panelu sterowania, nacisnąć jednocześnie i przytrzymać przez 3 sekundy przycisk Alt + opóźnienie startu.
wskaźnik. Nie można wybrać dwóch funkcji jednocześnie.
Dodatkowe mycie Do mycia bardzo zabrudzonych, trudnych do umycia naczyń. (Można wykorzystywać tylko z programem Intensywnym, Normalnym, ECO, Szkło i 90 min.)
Dodatkowe suszenie Suszy dokładniej naczynia. (Można wykorzystywać tylko z programem Intensywnym, Normalnym, ECO, Szkło i 90 min.)
wania w trakcie cyklu.
Jeśli wskaźnik „ „ świeci się, oznacza to, że jest niski poziom środka nabłyszczającego w dozowniku i wymagane jest uzupełnienie.
Sól Jeśli wskaźnik „ „świeci się, oznacza to, że jest niski poziom soli w
dozowniku i wymagane jest uzupełnienie.
18
Zawór doprowadzenia wody Jeśli wskaźnik świeci się, oznacza to, że zawór doprowadzenia wody
jest zamknięty. 8:88
Pokazuje temperaturę w wybranym programie, pozostały czas, czas opóźnienia, kody błędów itp.
PRZYGOTOWANIE URZĄDZENIA DO PRACY
Przed pierwszym uzyciem zmywarki
1
2
3
Przed uruchomieniem urządzenia sprawdź, czy dane podane na tabliczce znamionowej są zgodne z danymi lokalnej sieci zasilającej.
Usunąć wszystkie materiały opakowaniowe z wnętrza urządzenia.
Przygotować środek do zmiękczania wody.
Napełnić wodą do pełna pojemnik a następnie dodać około 1,5 kg specjalnej soli (przeznaczonej dla zmywarek) do dozownika soli.
Nalać do dozownika środka nabłyszczającego.
Znaczenie odwapniania wody
Dla dobrej pracy zmywarka potrzebuje miękkiej wody (z niską zawartością wapnia). W prze­ciwnym razie na naczyniach i wewnątrz urządzenia pozostają białe pozostałości kamienia. Ma to negatywny wpływ na jakość mycia, suszenia i nabłyszczania. Kiedy woda przepływa przez układ zmiękczania, jony odpowiadające za twardość wody są usuwane, a woda jest odpowiednio miękka, aby uzyskać najlepsze wyniki mycia. W zależności od stopnia twardo­ści wody zasilającej, jony odpowiadające za twardość wody gromadzą się szybko wewnątrz układu zmiękczania. Dlatego układ zmiękczania musi być odświeżany, aby działał z taką samą wydajnością także podczas kolejnego mycia. W tym celu stosuje się sól do zmywarki.
Napełnianie solą
Stosować wyłącznie sól zmiękczającą przeznaczoną do zmywarek.
Należy stosować wyłącznie sól przeznaczoną do zmywarek. Inne rodzaje soli, a w szczególności sól kuchenna, mogą uszkodzić instalację zmiękczania wody w zmywarce. Napełniać solą tuż przed rozpoczęciem jednego z pełnych programów zmywania. Dzięki temu zapobiegnie się rozsypaniu soli lub rozlaniu słonej wody na dnie urządzenia, co mo­głoby sprzyjać powstawaniu korozji. W przypadku uszkodzeń spowodowanych użyciem niewłaściwej soli producent nie udziela gwarancji, ani nie odpowiada za powstałe szkody.
Napełniać solą przed uruchomieniem programu mycia.
Zapobiegnie to pozostawaniu rozsypanych ziaren soli lub słonej wody na dnie urządze­nia, które mogą powodować korozję.
1. Wyjąć dolny kosz z urządzenia i odkręcić pokrywkę zbiornika.
2. Umieścić koniec lejka (w zestawie) w otworze i nasypać około 1,5kg soli.
3. Napełnić zbiornik na sól do pełna wodą. Jest rzeczą normalną, że ze zbiornika na sól wyle­wa się niewielka ilość wody.
4. Po napełnieniu zbiornika zakręcić pokrywkę.
5. Po napełnieniu dozownika solą wskaźnik soli zgaśnie.
6. Zaraz po napełnieniu zbiornika solą uruchomić program mycia (zalecamy uruchomić Pro­gram Szybki 30’). W przeciwnym wypadku słona woda może uszkodzić ltry, pompę lub inne ważne części urządzenia. Nie jest to objęte gwarancją.
UWAGA:
Zbiornik na sól należy napełnić, gdy zapali się wskaźnik soli ( )na panelu sterowania. W zależności od tempa rozpuszczania się soli, wskaźnik soli może nadal świecić się nawet po napełnieniu dozownika. Jeśli na panelu sterowania nie ma wskaźnika (w niektórych modelach), można oszacować kiedy należy uzupełnić dozownik na podstawie ilości wykonanych cykli mycia. W przypadku rozsypania się soli, uruchomić program namaczania lub program krótki.
Stosować wyłącznie sól przeznaczoną do zmywarek do naczyń !
19
Pasek testowy
4
Skuteczność mycia w zmywarce zależy od twardości wody z sieci. Dlatego urządzenie jest wyposażone w układ, który zmniejsza twardość wody zasilającej. Skuteczność zmywania wzrośnie po prawidłowym ustawieniu układu. Aby sprawdzić poziom twardo­ści wody w okolicy należy skontaktować się z miejskimi wodociągami lub ustalić poziom twardości wody za pomocą paska testowego (jeśli jest dostępny).
20
Napełnianie dozownika detergentu
5
Dozownik detergentu posiada wewnątrz wskaźniki ilości. Korzystając z tych wskaźników (linii) można odmierzyć właściwą ilość detergentu. Dozownik może pomieścić maksymalnie 30g detergentu. Otworzyć opakowanie z detergentem do zmywarek i nasypać do większej przegrody (A) w ilości 25 cm3 w przypadku mocno zabrudzonych naczyń lub 15 cm3 w przypadku mniej zabrudzonych naczyń (B). W zależności od stopnia zabrudzenia naczyń oraz twardości wody może zajść konieczność dodania większej ilości detergentu.
Przesunąć w lewo
Docisnąć
Wlać detergent do większej komory (A) dla cyklu zasadniczego. Dla lepszego efektu zmywania, zwłaszcza w przypadku brudnych naczyń, nalać niewielką ilość detergentu na drzwi. Dodatkowy
1. Otworzyć pokrywkę przesuwa­jąc dźwignię zwalniającą.
2. Otworzyć pokrywkę przyciskając dźwignię zwalniającą.
detergent zostanie zużyty podczas mycia wstępnego.
Zamknąć pokrywkę przesuwając ją do przodu i przyciskając ją.
Zwrócić uwagę, że w zależności od zabrudzenia wody ustawienie może być inne. Należy przestrzegać zaleceń producenta umieszczonych na opakowaniu detergentu.
21
Detergenty wieloskładnikowe (np.: ”2w1”, ”3w1” itp.)
6
7
Występują 3 rodzaje detergentów:
1. fosforanowe i zawierające chlor,
2. fosforanowe, nie zawierające chloru,
3. nie zawierające fosforanu ani chloru. Najnowsze tabletki są zwykle bezfosforanowe. Ponieważ fosforany mają właściwości zmiękczające wodę, zalecamy dodanie soli do pojemnika, nawet jeśli twardość wody wynosi zaledwie 6°dH. W miejscach o twardej wodzie, jeśli stosowany jest detergent bezfosforanowy, na naczyniach i szklankach mogą być widoczne białe ślady.
Można temu zapobiec, zwiększając ilość detergentu. Detergenty bezchlorowe mają słabsze działanie wybielające. Kolorowe plamy mogą nie być dokładnie usuwane. Należy wybrać program o wyższej temperaturze mycia. Generalnie stosując detergenty wieloskładnikowe uzyskuje się odpowiednie rezul­taty tylko w pewnych określonych warunkach. Takie detergenty zawierają środek nabłyszczający i/lub sól w ustalonych ilościach. Zaleca się jednak przy stosowaniu tabletek wieloskładnikowych używania soli regeneracyjnej.
Na co należy zwracać uwagę używając tego typu produktów:
Zawsze sprawdzać skład używanego detergentu oraz czy jest to produkt wieloskładnikowy.
Sprawdzić czy używany detergent jest odpowiedni do stopnia twardości wody wodociągowej, do którego dostosowana jest zmywarka.
Przestrzegać wskazówek podanych na opakowaniu produktu.
Jeśli detergent ma postać tabletek, nigdy nie wkładać ich do wnętrza koszyka na sztućce. Zawsze umieszczać tabletki w przegrodzie na detergent w dozowniku.
Stosowanie tych środków daje dobre wyniki tylko w przypadku niektórych rodzajów zastosowania. Stosując tego typu detergenty należy skontaktować się z ich producentem i zapytać o odpowiednie warunki zastosowania.
Jeśli warunki stosowania takich detergentów i ustawienia zmywarki są odpowiednie, uzyskuje się oszczędności w zużyciu soli i/lub środka nabłyszczającego.
Jeśli rezultaty mycia podczas stosowania detergentów „2 w 1” lub „3 w 1” nie są zadowalające (jeśli na naczyniach pozostają ślady kamienia i wody), należy skontaktować się z producentem detergentu. Gwarancja zmywarki nie obejmuje reklamacji na skutek stosowania detergentów wieloskładnikowych.
22
Zalecany sposób użycia: Aby uzyskać najlepsze rezultaty stosując wieloskładnikowe środki myjące, należy dodać sól i środek nabłyszczający do zmywarki i ustawić twardości wody i ilość środka nabłyszczającego na najniższą wartość.
Rozpuszczalność detergentu w postaci tabletek różnych producentów może być różna biorąc pod uwagę temperaturę i czas. Dlatego nie zaleca się stosowania detergentów w tabletkach w krótkich programach. W programach krótkich zaleca się stosowanie deter-
gentów w proszku.
Zawsze przechowuj detergenty w suchym i chłodnym miejscu, poza zasięgiem dzieci. Napełniaj dozownik detergentem bezpośrednio przed włączeniem urządzenia.
Ostrzeżenie: Jeśli podczas stosowania detergentu wieloskładnikowego wystąpią niespo­tykane wcześniej problemy, prosimy o bezpośredni kontakt z producentem detergentu.
Zaprzestanie stosowania detergentów wieloskładnikowych:
Napełnić dozowniki solą i środkiem nabłyszczającym.
Ustawić twardość wody na najwyższy poziom (6) i uruchomić pustą zmywarkę.
Dostosować twardość wody.
Dokonać odpowiedniego ustawienia środka nabłyszczającego.
8
Napełnianie dozownika środka nabłyszczającego i wybór ustawień
Środek nabłyszczający stosuje się w celu uniknięcia powstawania białych kropli wody, plam kamienia, białych zacieków, które mogą powstawać na naczyniach, jak również w celu poprawy jakości procesu suszenia. W przeciwieństwie do powszechnego przekonania, służy nie tylko do uzyskania błyszczących naczyń, ale również dla prze­prowadzenia dostatecznego suszenia naczyń. Z tego powodu należy zwracać uwagę czy w dozowniku znajduje się wystarczająca ilość środka nabłyszczającego przezna­czonego do użycia w zmywarkach domowych. Jeśli kontrolka środka nabłyszczającego na panelu sterowania zaświeci się, należy napełnić dozownik środkiem nabłyszczającym. Aby napełnić dozownik środkiem nabłyszczającym należy zdjąć jego pokrywkę odkrę­cając ją. Napełnić dozownik środkiem nabłyszczającym, aż do momentu gdy wskaźnik poziomu środka stanie się ciemny; założyć pokrywkę i zakręcić ją do wyrównania się znaczników. Sprawdzając wskaźnik poziomu środka nabłyszczającego na dozowniku detergentu, można sprawdzić czy w zmywarce jest wystarczająca ilość środka. Ciem­ny wskaźnik oznacza, że w dozowniku jest środek nabłyszczający, natomiast jasny wskaźnik wskazuje, że należy napełnić dozownik środkiem nabłyszczającym.
Zdjąć pokrywkę dozownika podnosząc za rączkę.
Pełny ¾ napełnienia ½ napełnienia ¼ napełnienia (należy ponownie napełnić) Pusty
Uwaga: Zamykając pojemnik na detergent wciśnij dedykowane miejsce na pokrywie !
Zamknąć pokrywkę po zakończeniu.
Wlać środek nabłyszcza­jący do dozownika, uwa­żać, aby nie przepełniać.
23
Regulacja dozownika środka do nabłyszczania
Aby uzyskać lepsze efekty suszenia przy ograniczonym zużyciu środka nabłyszczają­cego, można wyregulować zużycie w zmywarce. Wykonać następujące kroki.
1. Zamknij drzwi. Włączyć urządzenie.
2. W ciągu 60 sekund od kroku 1, nacisnąć i przytrzymać przycisk Szybki 30’ przez co najmniej 5 sekund. Nacisnąć przycisk Opóźnienie startu+, aby wejść w ustawienia. Wskaźnik środka nabłyszczającego miga 1 raz na sekundę.
3. Nacisnąć przycisk Szybki 30’, aby wybrać odpowiednie ustawienie dostosowane do lokalnych warunków. Możliwe są następujące ustawienia: D1->D2->D3->D4->D5-
->D1. Im wyższa cyfra, tym więcej środka do nabłyszczania zmywarka zużywa.
4. Aby wyjść z ustawień pozostawić na 5 sekund lub nacisnąć przycisk zasilania.
24
Ostrzeżenie: Stosować wyłącznie środki nabłyszczające przeznaczone do zmywarek domowych. Pozostałości środka nabłyszczającego rozlane przy przepełnieniu będą powodować tworzenie się dużej ilości piany, a tym samym będą zmniejszać jakość mycia, dlatego należy wytrzeć rozlany środek nabłyszczający ściereczką.
Tabela twardości wody
Twardość
wody
1 0~5 0~9 0~6
2 6-11 10-20 7-14
3 12-17 21-30 15-21
4 18-22 31-40 22-28
5 23-34 41-60 29-42 H5 30
6 35-55 61-98 43-69
Jeżeli twardość wody jest wyższa niż maksymalne wartości podane w powyższej tabeli lub w przypadku stosowania wody ze studni zaleca się zastosowanie ltrów i urządzeń do uzdatniania wody.
UWAGA: Ustawienia fabryczne urządzenia są dostosowane do twardości wody na poziomie 3.
Stopnie
niemieckie
dH
Stopnie
francuskie
dF
Stopnie
brytyjskie dEWskaźnik poziomu twardości
H1
H2
H3
H4
H6
Zużycie soli
(g/cykl)
0
9
12
20
60
1. Zamknij drzwi. Włączyć urządzenie.
2. W ciągu 60 sekund od załączenia zmywarki nacisnąć i przytrzymać przycisk Szybki 30’ przez dłużej niż 5 sekund.
3. Nacisnąć przycisk Szybki 30’ aby wybrać odpo­wiednie ustawienie dostosowane do lokalnych warunków. Możliwe są następujące ustawienia: H1->H2->H3->H4->H5->H6;
4. Aby wyjść z ustawień pozostawić na 5 sekund lub nacisnąć przycisk zasilania.
Zużycie detergentów
Stosować detergent przeznaczony do zmywarek domowych. Na rynku można znaleźć detergent w proszku, żelu i tabletkach, które są przeznaczone do zmywarek domowych. Detergent należy umie­ścić w dozowniku przed uruchomieniem zmywarki. Przechowywać detergenty w chłodnym i suchym miejscu, poza zasięgiem dzieci. Nie przepełniać dozownika detergentu; w prze­ciwnym razie mogą powstać rysy na szklankach i detergent może nie rozpuścić się całkowicie. Jeśli potrzebują Państwo więcej informacji na temat stosowanego detergentu, należy skontak­tować się bezpośrednio z jego producentem.
25
ZAŁADUNEK ZMYWARKI NACZYNIAMI

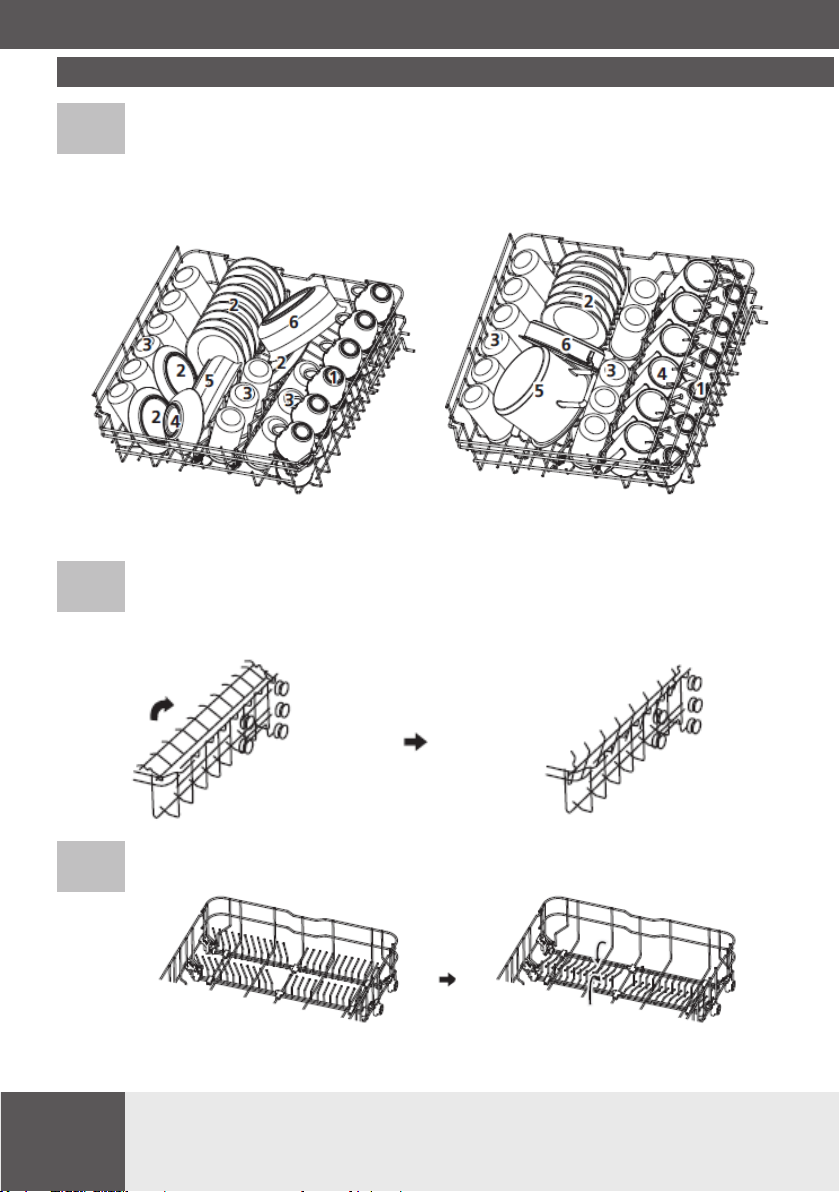

Kosz górny
Kosz górny jest przeznaczony do zmywania delikatnych typów naczyń takich jak szklanki, -
1
liżanki, talerze itp. Naczynia które są umieszczane w koszu górnym powinny mieć mniejszy stopień zabrudzenia niż naczynia z kosza dolnego. Dodatkowo na półkach można poziomo układać długie widelce, noże i łyżki, tak aby nie
blokowały obrotów ramion spryskujących.
EN 50242
Składanie półek na kubki/liżanki
Dzięki tym półkom można zwiększyć pojemność górnego kosza. Można ustawiać szklanki i
2
kubki na półkach. Aby zrobić więcej miejsca w koszu na wyższe naczynia, należy podnieść półkę na liżanki w górę. O półkę można wtedy oprzeć wyższe szklanki. Można ją również wyjąć jeśli nie jest potrzebna.
Składanie stojaków kosza
Wsporniki służą do przytrzymywania talerzy. Można je złożyć zyskując więcej miejsca na
3
duże naczynia.
podnieść
EN 60436
opuścić
26
DESCRIPTION OF THE APPLIANCE

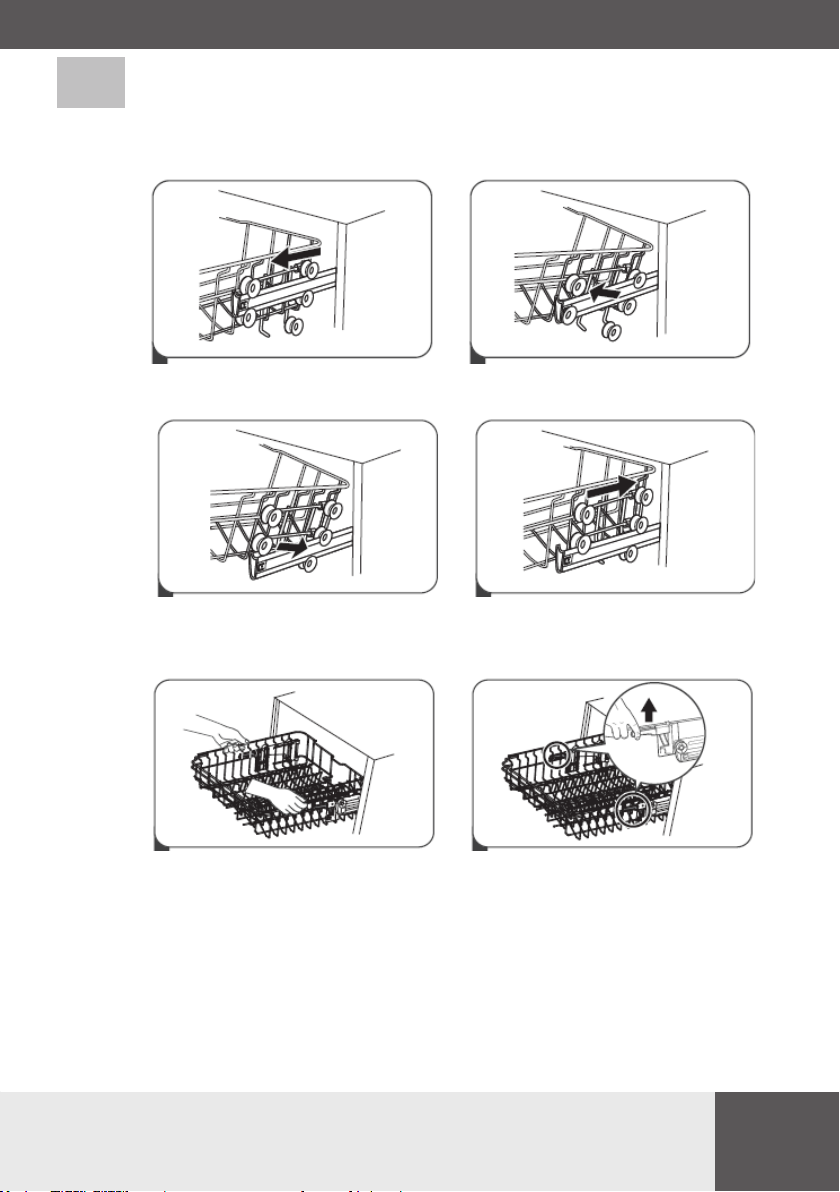

Wskazówki do użytkowania kosza: Regulacja górnego kosza
4
Rodzaj 1:
Wysokość górnego kosza można łatwo wyregulować, aby łatwo zmieścić wysokie naczynia w koszu górnym lub dolnym. Aby wyregulować wysokość górnego kosza należy:
1
1. Wysunąć górny kosz.
2. Wyjąć górny kosz.
3
3. Zamocować kosz na górnych lub dolnych rolkach.
4. Wsunąć górny kosz.
Rodzaj 2:
1 2
1. Aby podnieść kosz na wyższy poziom należy za pomocą dwóch rączek zlokalizowanych po bokach kosza, podnieść go na wyższy poziom. Następnie należy upewnić się, czy jest dobrze zamocowany.
2. Aby opuścić kosz, popchnąć w dół za rączki i puścić.
Pozycja dolna
2
4
Pozycja górna
27
Kosz dolny
Na dolnym koszu należy umieszczać takie naczynia jak: talerze, misy, garnki czyli naczynia
5
bardziej zabrudzone. Warto upewnić się, że umieszczone naczynia nie będą blokowały ramienia natryskowego i że będzie mogło się ono swobodnie obracać. Naczynia umieszczamy dnem do góry, aby nie zbierała się w nich woda.
EN 50242 EN 60436
28
6
Kosz górny
Kosz dolny
Standardowy załadunek i wyniki badań: Pojemność:
Kosz górny i dolny: 14 nakryć stołowych. Górny kosz należy ustawić w górnej pozycji. Filiżanki należy umieszczać na półeczkach.
Detergent/Środek nabłyszczający
5+35g, zgodnie z normami EN 50242, IEC 436 (normy międzynarodowe) / regulacja dozowania środka nabłyszczającego: max
Test programu
ECO, zgodnie z normą EN 50242 (normy międzynarodowe)
Liczba Naczynia
1 Filiżanki 2 Podstawki
3 Szklanki 4 Salaterki małe 5 Salaterki średniej
wielkości
6 Salaterki duże
7 Talerze deserowe 8 Talerze obiadowe
9 Talerze głębokie 10 Półmisek owalny
Informacje do badań zgodnie z normą EN 50242
Pojemność - 14 standardowych kompletów naczyń Ustawienie kosza górnego - pozycja dolna Program - ECO Ustawienie dawki nabłyszczacza - max Ustawienie regulatora twardości wody - H3
29
Kosz na sztućce
Sztućce należy umieszczać osobno od siebie, w odpowiednim położeniu, oraz dopilnować, aby nie zazębiały się, gdyż może to spowodować niewłaściwe efekty mycia. W celu uzyskania najwyższej jakości mycia, sztućce należy umieścić w koszu, dopilnowując przy tym, aby: nie zazębiały się nawzajem a długie przedmioty pośrodku.
Liczba Sztućce
1 Łyżki do zupy 2 Widelce 3 Noże 4 Łyżeczki do herbaty 5 Łyżeczki deserowe 6 Widelce
7 Łyżki do serwowania 8 Łyżki do zupy
do serwowania
30
6
Kosz górny
Kosz dolny

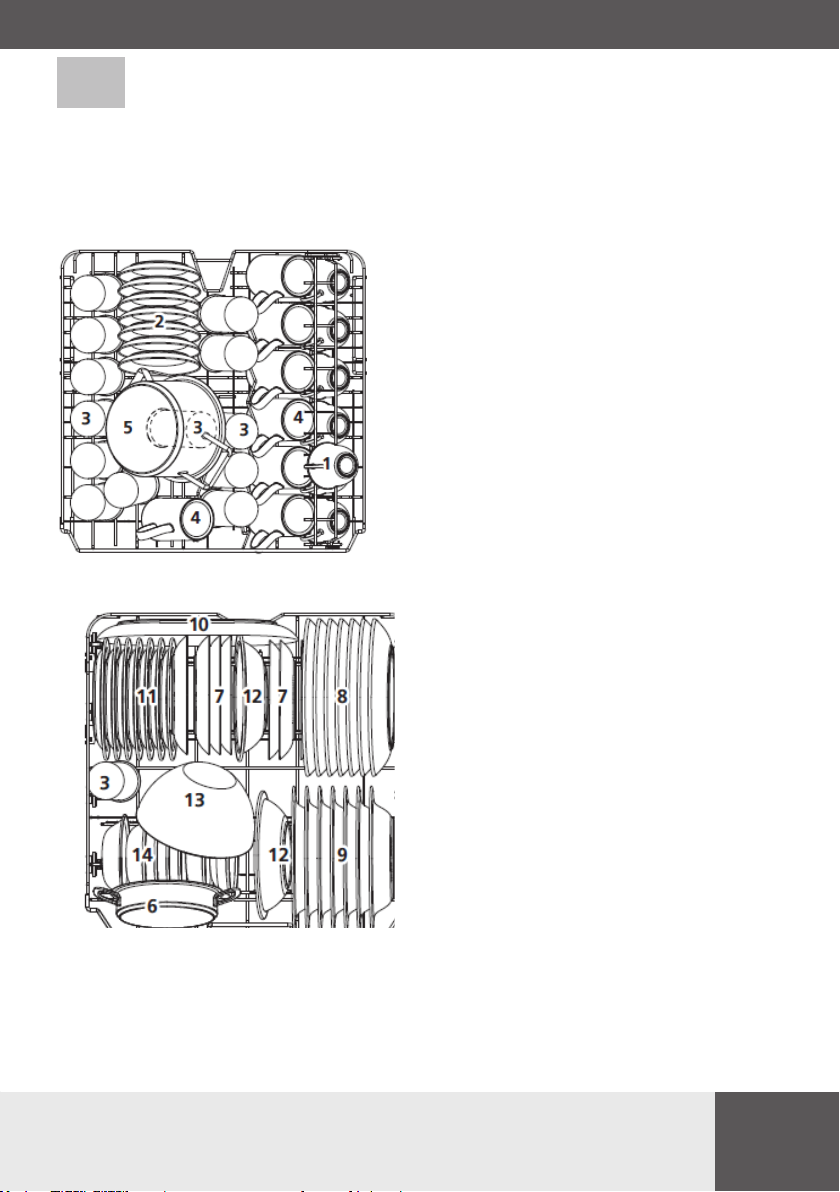

Standardowy załadunek i wyniki badań: Pojemność:
Kosz górny i dolny: 14 nakryć stołowych. Górny kosz należy ustawić w górnej pozycji. Filiżanki należy umieszczać na półeczkach.
Detergent/Środek nabłyszczający
4+22g, zgodnie z normami EN 60436 (normy międzynarodowe) / regulacja dozowania środka nabłyszczającego: max
Test programu
ECO, zgodnie z normą EN 60436 (normy międzynarodowe)
1 Filiżanki 2 Podstawki 3 Szklanki 4 Kubki 5 Mały garnek 6 Naczynie do zapiekania 7 Talerze deserowe 8 Talerze obiadowe 9 Talerze głębokie 10 Półmisek owalny 11 Talerze deserowe z melaminy 12 Salaterki z melaminy 13 Szklane salaterki 14 Salaterki deserowe
Informacje do badań zgodnie z normą EN 60436
Pojemność - 14 standardowych kompletów naczyń Ustawienie kosza górnego - pozycja dolna Program - ECO Ustawienie dawki nabłyszczacza - max Ustawienie regulatora twardości wody - H3
31
Kosz na sztućce
Sztućce należy umieszczać osobno od siebie, w odpowiednim położeniu, oraz dopilnować, aby nie zazębiały się, gdyż może to spowodować niewłaściwe efekty mycia. W celu uzyskania najwyższej jakości mycia, sztućce należy umieścić w koszu, dopilnowując przy tym, aby: nie zazębiały się nawzajem a długie przedmioty pośrodku.
Liczba Sztućce
1 Łyżki do zupy 2 Widelce 3 Noże 4 Łyżeczki do herbaty 5 Łyżeczki deserowe 6 Widelce
7 Łyżki do serwowania 8 Łyżki do zupy
do serwowania
32
Porady dotyczące użytkowania półki na sztućce:
Unieść lewą półkę, wyregulować w dolnej pozycji.
Lewa półka jest płaska, a prawa w pozycji pochyłej.
Unieść prawą półkę, obie półki są ustawione płasko.
Przesunąć prawą półkę w lewą stronę, półki zachodzą na siebie.
Wyjąć prawą półkę, zostaje jedynie lewa półka.
33
WŁĄCZANIE URZĄDZENIA I WYBÓR PROGRAMU
Włączanie urządzenia
1
1. Wysunąć dolny i górny kosz, włożyć naczynia i wsunąć kosze do zmywarki. Zaleca się, aby w pierwszej kolejności załadować dolny kosz, a następnie górny.
2. Wlać/wsypać detergent.
3. Włożyć wtyczkę do gniazda zasilającego. Dane dotyczące zasilania znajdują się na ostatniej stronie w rozdziale „Karta produktu”. Upewnić się, że dopływ wody jest otwarty i ustawiony na maksymalne ciśnienie.
4. Zamknąć drzwi urządzenia, nacisnąć przycisk zasilania, aby włączyć urządzenie.
5. Wybrać program; na wyświetlaczu zapali się kontrolka programu. Nacisnąć przycisk Start/ Pauza, a zmywarka zacznie działać.
Zmiana programu
2
Cykl mycia, który jest w toku, można zmienić tylko wtedy, gdy trwa przez krótki okres czasu. W przeciwnym wypadku detergent został już rozpuszczony w wodzie, a woda mogła być odpompowana. W takim przypadku należy ponownie napełnić dozownik detergentem i uruchomić program mycia od początku. Aby zresetować zmywarkę należy postępować zgodnie z poniższymi instrukcjami:
1. Nacisnąć przycisk Start/Pauza, aby zatrzymać program mycia.
2. Nacisnąć przycisk programu na czas dłuższy niż 3 sekundy, zmywarka będzie w stanie gotowości.
3. Nacisnąć przycisk programu, aby wybrać odpowiedni program.
4. Nacisnąć przycisk Start/Pauza, a zmywarka zacznie działać po 10 sekundzie.
Dokładanie naczyń w trakcie programu
3
Dodatkowe naczynie można dodać w każdej chwili przed otwarciem dozownika na deter­gent. W takim przypadku postępować zgodnie z poniższymi instrukcjami:
1. Nacisnąć przycisk Start/Pauza, aby zatrzymać program mycia.
2. Po zatrzymaniu ramion spryskujących można otworzyć całkowicie drzwi.
3. Dodać naczynia.
4. Zamknąć drzwi.
5. Nacisnąć przycisk Start/Pauza i po około 10 sekundach - zmywarka zacznie pracę.
34
OSTRZEŻENIE:
Niebezpieczne jest otwieranie drzwi podczas mycia, ponieważ gorąca para może spowodować oparzenia!
Po zakończeniu cyklu mycia
Wyłączyć urządzenie za pomocą przycisku zasilania, odciąć zasilanie wodą i otworzyć drzwi
4
zmywarki. Odczekać kilka minut przed rozładowaniem zmywarki, tak aby nie wyjmować naczyń i sztućców, gdy są jeszcze gorące i bardziej podatne na pęknięcia. Naczynia będą również bardziej suche.
Wyłączyć zmywarkę Program jest zakończony wyłącznie wtedy, gdy kontrolka programu zmywania jest zapalona, lecz nie miga.
1. Wyłączyć zmywarkę naciskając przycisk Włącz/Wyłącz.
2. Zakręcić kurek zaworu doprowadzającego wodę!
Ostrożnie otworzyć drzwi. Gorące naczynia są wrażliwe na uderzenia. W związku z tym, przed wyjęciem z urządzenia, naczynia należy pozostawić do schłodzenia na około 15 minut. Otworzyć drzwi zmywarki, pozostawić uchylone i odczekać kilka minut przed wyjęciem naczyń. W ten sposób naczynia będą chłodniejsze i bardziej suche.
Wyjmowanie naczyń ze zmywarki To, że zmywarka jest w środku mokra, jest zjawiskiem normalnym. Opróżnić dolny, a następnie górny kosz. Ten sposób wyjmowania naczyń zapobiega kapaniu wody z górnego kosza na naczynia znajdujące się w dolnym koszu.
35
CZYSZCZENIE I KONSERWACJA
Czyszczenie powierzchni zewnętrznych
1
Drzwi i uszczelka drzwi
W celu usunięcia zanieczyszczeń z jedzenia czyścić uszczelkę drzwi regularnie miękką, wilgotną ściereczką. Podczas wkładania naczyń do zmywarki resztki jedzenia i napojów mogą kapać na boczne części drzwi zmywarki. Powierzchnie te są poza komorą zmywarki i woda z ramion sprysku­jących do nich nie dociera. Wszelkie zabrudzenia należy wytrzeć przed zamknięciem drzwi.
Panel sterowania
Panel sterowania wycierać WYŁĄCZNIE miękką, wilgotną ściereczką.
OSTRZEŻENIE
Aby zapobiec przedostawaniu się wody do zamka drzwi i elementów elektrycznych, nie używać żadnego środka czyszczącego w sprayu.
Na zewnętrznych powierzchniach nigdy nie używać ściernych środków czyszczących lub ostrych czyścików. Niektóre ręczniki papierowe mogą również pozostawić zadrapania lub ślady na powierzchni.
Czyszczenie powierzchni wewnętrznych System ltrów
2
System ltrów na dole komory zmywarki zatrzymuje większe zanieczyszczenia z cyklu mycia. Te zanieczyszczenia mogą powodować zapychanie się ltrów. Należy regularnie sprawdzać stan ltrów i czyścić je w razie potrzeby pod bieżącą wodą. Czyszczenie ltrów wykonywać następująco.
UWAGA:
Ilustracje mają wartość wyłącznie poglądową. Poszczególne modele mogą posiadać inne systemy ltrów i ramion natryskowych.
ltr gruboziarnisty
ltr główny
ltr drobny
1
2
1. Złapać ltr zgrubny i obrócić w lewo aby odkręcić. Podnieść ltr do góry i wyjąć ze zmywarki.
2. Filtr drobny można wyjąć z dna zespołu ltra. Filtr zgrubny można odłączyć od głównego ltra przez delikatne ściśnięcie krawędzi i pociągnięcie.
36
TROUBLESHOOTING
3 4
3. Większe pozostałości wypłukuje się pod bieżącą wodą. Dokładniej czyści się ltr za pomo­cą miękkiej, czystej szczoteczki.
4. Złożyć ltry w odwrotnej kolejności, włożyć wkładkę ltra i obrócić w prawo zgodnie ze strzałką.
OSTRZEŻENIE
Nie dokręcać ltrów zbyt mocno. Uważnie włożyć ltry na miejsce i zamocować. W prze­ciwnym razie zanieczyszczenia mogą przedostać się do układów zmywarki i spowodować
zablokowanie.
NIGDY nie uruchamiać zmywarki bez ltrów. Nieprawidłowa wymiana ltra może zmniejszyć skuteczność pracy urządzenia i powodować uszkodzenia naczyń i sztućców.
Ramiona spryskujące
3
Konieczne jest regularne czyszczenie ramion natryskowych, ponieważ twarda woda z chemikaliami może zablokować dysze i łożyska dysz spryskujących.
Czyszczenie ramion natryskowych:
1
1. Aby zdjąć górne ramię natryskowe przytrzymać nakrętkę w miejscu i obrócić ramię w lewo.
2. Aby zdjąć dolne ramię natryskowe pociągnąć ramię do góry.
3. Umyć ramiona natryskowe miękką szczoteczką w ciepłej wodzie z mydłem. Wypłukać ramiona i zamontować w urządzeniu.
2
3
37
Czyszczenie zmywarki
Zabezpieczenie przed mrozem
4
W zimie należy chronić zmywarkę przed zamarzaniem. Po każdym zmywaniu należy:
1. Odłączyć zasilanie od zmywarki.
2. Wyłączyć dopływ wody i odłączyć rurę wlotową wody od zaworu wody.
3. Spuść wodę z rury wlotowej i zaworu wody. (Wodę zebrać do garnka)
4. Ponownie podłączyć rurę dopływu wody do zaworu wody.
5. Wyjąć ltr i użyć gąbki do zebrania wody na dnie zmywarki.
Po każdym zmywaniu Po każdym myciu, zamknąć dopływ wody do urządzenia i pozostawić drzwi lekko uchylone, aby wilgoć i zapachy nie były uwięzione w środku.
Wyjąć wtyczkę Przed czyszczeniem i konserwacją zawsze wyjąć wtyczkę z gniazdka.
Nie używać rozpuszczalników i ściernych środków czyszczących Do czyszczenia zewnętrznych części i gumowych elementów zmywarki nie należy używać rozpuszczalników ani ściernych środków czyszczących. Używać tylko ścierki i ciepłej wody z mydłem. Aby usunąć plamy z wewnątrz użyć ściereczki zwilżonej wodą i odrobiną octu lub środka czyszczącego przeznaczonego specjalnie do zmywarek.
Jeśli zmywarka nie jest użytkowana przez długi czas Zaleca się uruchomić program zmywania przy pustej zmywarce, a następnie wyjąć wtyczkę z gniazdka, zamknąć dopływ wody i zostawić drzwi urządzenia lekko uchylone. To zabezpie­cza uszczelki i zapobiegnie tworzeniu się zapachów w urządzeniu.
Przenoszenie urządzenia Jeśli urządzenie musi być przeniesione, starać się trzymać je w pozycji pionowej. Jeśli jest to absolutnie konieczne, można ustawić urządzenie na ścianie tylnej.
38
KODY BŁĘDÓW I DZIAŁANIA W PRZYPADKU AWARII
W przypadku usterki zmywarka wyświetla kody błędów identykujące problem:
KOD BŁĘDU OPIS USTERKI DZIAŁANIE
E1
E3
E4 Przepełnienie. Element zmywarki jest nieszczelny.
E8
Ed
OSTRZEŻENIE:
Jeśli nastąpi przepełnienie, przed wezwaniem serwisu należy zakręcić główny zawór wody.
Jeśli z powodu przepełnienia lub małego wycieku w tacy dolnej znajduje się woda, przed uruchomieniem zmywarki należy wylać wodę.
Dłuższy czas napełniania
wodą.
Wymagana temperatura nie
została osiągnięta.
Awaria ustawienia zaworu
kierunkowego.
Awaria komunikacji pomiędzy
głównym układem elektron-
icznym i układem elektronic-
znym wyświetlacza.
Zawór jest zamknięty, wlot wody jest
zablokowany lub ciśnienie wody jest
zbyt niskie.
Awaria elementu grzejnego.
Otwarty obwód lub uszkodzenie
zaworu kierunkowego.
Otwarty obwód lub uszkodzenie
połączeń komunikacyjnych.
39
Problem Prawdopodobna
Zmywarka nie uruchamia się
Zmywarka wydaje sygnał dźwiękowy na koniec cyklu mycia
Wskaźnik środka nabłyszczającego świeci się
Zmywarka działa zbyt długo
Naczynia nie są wystarczająco czyste
przyczyna
Zmywarka nie uruchamia się
Urządzenie nie jest podłączone do zasilania. Wybrana jest funkcja Opóźnienie startu
Blokada uruchomienia (ChildLock) jest włączona (wybrane modele)
Wskazuje zakończenie programu mycia i wydaje sygnał dźwiękowy Na wyświetlaczu LED pokazuje się “Lsb”
Zmywarka jest
podłączona do ciepłej wody Czas trwania programu różni się w zależności od zabrudzenia naczyń Wybrano opcję Selfclean­ing
Ciśnienie wody jest
czasowo niskie
Temperatura wody pobieranej jest niska
Naczynia są ułożone zbyt blisko siebie. Detergent jest niewłaściwie stoso-
wany
Wybrany program mycia nie jest odpowiedni do zabrudzenia naczyń
Ramię natryskowe jest
zablokowane
Rozwiązanie
Drzwi zmywarki są otwarte, należy zamknąć drzwi.
Zamknąć dokładnie drzwi, upewnić się, ze są zatrzaśnięte
Wyłączyć blokadę uruchomienia.
Wskazuje potrzebę uzupełnienia środka w pojemniku
Sprawdzić zmywarkę, upewnić się czy jest prawidłowo podłączona do ciepłej wody
Po wykryciu silnego zabrudzenia programy Auto, Optymalny , automatycznie wydłużają czas cyklu
Po wybraniu progfamu Selfcleaning czas cyklu zostanie wydłużony, aby osiągnąć temperaturę dezynfekowania
Używać zmywarki kiedy ciśnienie jest normalne
Upewnić się, że zmywarka jest podłączona do ciepłej wody. Starać się nie włączać zmywarki jeśli ciepła woda jest wykorzystywana w innym miejscu w domu
Ułożyć naczynia jeszcze raz, zgodnie z instrukcją obsługi. Stosować ilość detergentu odpowiednią do twardości wody i wybranego programu zmy­wania. Zastosować nowy detergent Wybrać inny, dłuższy program
Upewnić się czy ramię natryskowe obraca się swobodnie
40
Problem Prawdopodobna
Zmywarka nie uruchamia się
przyczyna
Zmywarka nie uruchamia się
Urządzenie nie jest podłączone do zasilania. Wybrana jest funkcja Opóźnienie startu
Rozwiązanie
Zamknąć dokładnie drzwi, upewnić się, ze są zatrzaśnięte
Sprawdzić podłączenie do zasilania
Aby zmienić ustawienie sprawdzić rozdział Opóźnienie startu w instrukcji obsługi
Naczynia nie są wystarczająco suche
Plamy i osad na naczyniach
Detergent pozostał w dozowniku
Dozownik detergentu nie chce się zamknąć
Woda pozostała w
zmywarce
Blokada uruchomienia (ChildLock) jest włączona (wybrane modele)
Dozownik detergentu jest pusty Niewłaściwe ułożenie
naczyń w zmywarce
Wybrany program nie zawierał etapu suszenia
Zbyt twarda woda W przypadku bardzo twardej wody należy
Niewłaściwe ułożenie naczyń w zmywarce
Użyto starego płynu do nabłyszczania
Dozownik środka do nabłyszczania jest pusty
Zbyt dużo detergentu W przypadku miękkiej wody używać mniej
Temperatura wody doprowadzonej do zmy­warki przekracza 70ºC
Detergent może być zbyt
stary
Ramię natryskowe jest
zablokowane
Nieprawidłowe działanie pokrywki dozownika detergentu
Poprzedni program nie został zakończony lub został przerwany
Resztki jedzenia lub szkła zablokowały pompę.
Wyłączyć blokadę uruchomienia, sprawdzić rozdział Blokada uruchomienia w instrukcji obsługi.
Napełnić dozownik środka do nabłyszczania lub zwiększyć ilość tego środka. Ułożyć naczynia jeszcze raz, zgodnie z instrukcją obsługi. Wybrać program zmywania z suszeniem
zainstalować urządzenie do zmiękczania wody
Ułożyć naczynia jeszcze raz, zgodnie z instrukcją obsługi.
Użyć nowego środka do nabłyszczania
Uzupełnić środek w dozowniku
detergentu Zmniejszyć temperaturę doprowadzanej wody
Zastosować nowy detergent
Ułożyć naczynia upewniając się że ramię na-
tryskowe nie jest zablokowane
Dodać detergent i środek do nabłyszczania zgod­nie z instrukcją obsługi
Wybór odpowiedniego programu jest wyjaśniony w instrukcji obsługi
Usuń ciało obce.
41
Problem Prawdopodobna
Zmywarka nie wypom­powuje prawidłowo wody
przyczyna
Odpływ jest zapchany Sprawdzić syfon.
Wąż odprowadzający wodę jest zagięty
Rozwiązanie
Upewnić się, że wąż odprowadzający wodę jest prawidłowo podłączony do odpływu
Piana w zmywarce Zastosowano
niewłaściwy detergent
Zmywarka przecieka Stosowanie
Czarne lub szare ślady na naczyniach
Wnętrze zmywarki
zabarwione
Hałas Dźwięk otwieranej
Zmywarka nie napełnia się wodą
niewłaściwego deter­gentu spowodowało powstanie osadu
Zmywarka nie jest
wypoziomowana Naczynia z aluminium
ocierały się o talerze. Osady z kawy i herbaty Używać certykowanego środka do miejscowe-
Czerwonawa plama Po włożeniu naczyń włączyć program płukania
pokrywki dozownika detergentu/pompy spustowej wody
Twardy przedmiot wpadł do układów zmywarki. Kiedy przedmiot opadnie dźwięki powinny ustać
Zawór wody jest zakręcony
Blokada drzwi może być źle zatrzaśnięta
Upewnić się, że stosowany detergent jest odpowiedni do zmywarek Upewnić się, że stosowany detergent jest
odpowiedni do zmywarek
Wypoziomować zmywarkę
Ponownie ułożyć naczynia
go usuwania plam
który zmniejszy powstawanie plam
Jest to zjawisko normalne.
Jeśli po pełnym programie hałasy nie ustają wezwać serwis.
Sprawdzić czy zawór wody jest odkręcony
Upewnić się, że drzwi urządzenia są zamknięte.
42
Wysokość [mm] [H] 845 mm
Szerokość [mm] [W] 598 mm
Głębokość [mm] [D1] 600 mm (z drzwiami zamkniętymi)
Głębokość [mm] [D2] 1175 mm (z drzwiami otwartymi 90�)
43
Więcej informacji o produkcie znajduje się w unijnej Bazie Danych Produktów EPREL na stronie https://eprel.ec.europa.eu. Informacje można uzyskać skanując kod QR z etykiety energetycznej lub wpisując model wyrobu z etykiety energetycznej w wyszukiwarce EPREL https:// eprel.ec.europa.eu/
GWARANCJA, OBSŁUGA POSPRZEDAŻOWA
Gwarancja
Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpo­wiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.
Serwis
• Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzo­wany producenta. Ze względu na bezpieczeństwo nie należy napra­wiać urządzenia we własnym zakresie.
• Naprawy, wykonywane przez osoby nie posiadające wymaganych kwalikacji mogą stanowić poważne niebezpieczeństwo dla użytkow­nika urządzenia.
• Minimalny okres, w którym dostępne są części zamienne niezbędne do naprawy urządzenia wynosi 7 lub 10 lat w zależności od rodzaju i przeznaczenia części zamiennej i jest zgodny z Rozporządzeniem Komisji (UE) 2019/2022.
• Wykaz części zamiennych i procedura ich zamawiania są dostępne na stronach internetowych producenta, importera lub upoważnionego przedstawiciela.
• Minimalny okres obowiązywania gwarancji na urządzenie oferowane przez producenta, importera lub upoważnionego przedstawiciela jest podany w karcie gwarancyjnej.
• Urządzenie traci gwarancję w wyniku samowolnych adaptacji, prze­róbek, naruszenia plomb lub innych zabezpieczeń sprzętu lub jego części oraz innych samowolnych ingerencji w sprzęt niezgodnych z instrukcją obsługi.
Zgłoszenie naprawy oraz pomoc w razie usterki
Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryj­ny urządzenia, znajduje się on na tabliczce znamionowej. Dla wygody przepisz go poniżej:
44
AMICA S.A.
UL. MICKIEWICZA 52
64-510 WRONKI
TEL. 67 25 46 100
FAX 67 25 40 320
WWW.AMICA.PL
12.2020./1
Loading...
