Amica MEB6521 FINE User guide

Download

Skrócona

instrukcja obsługi

bo środowisko

ma dla nas znaczenie

Pełna instrukcja na

www.amica.pl/i/56242

Zeskanuj kod

PIEKARNIK DO ZABUDOWY

10222.3EHpTsDX / MEB6521 FINE

URZĄDZENIE NALEŻY URUCHAMIAĆ DOPIERO PO PRZECZYTANIU INSTRUKCJI!

IO-CBI-2697 / 8514810

(11.2022 V3)

Szanowny Kliencie,

od dziś codzienne obowiązki staną się prostsze niż kiedykolwiek. Urządzenie Amica to połączenie wyjątkowej łatwości obsługi i doskonałej efektywności.

Instrukcję, którą trzymasz w rękach skróciliśmy do niezbędnego minimum. Staramy się w ten sposób wspólnie dbać o środowisko naturalne i zredukować ilość papieru i środków wykorzystywanych w procesie druku. Znajdziesz tu najważniejsze informacje na temat prawidłowego użytkowania sprzętu, a po pełną instrukcję zawsze możesz sięgnąć na https://wsparcie.amica.pl/.

Zapewniamy, że sprzęt, który opuścił fabrykę został przed zapakowaniem poddany szczegółowej kontroli pod względem bezpieczeństwa i funkcjonalności. Przestrzeganie zawartych w instrukcji wskazówek uchroni Cię od błędów w użytkowaniu i mogących z nich wynikać nieszczęśliwych wypadków. Zwróć też uwagę na wytyczne dotyczące oszczędzania energii i niezagrażającego naturze utylizacji opakowania oraz zużytego sprzętu. Zachowaj instrukcję i przechowuj ją tak, by mieć ją zawsze pod ręką.

Przyjemnych doświadczeń ze sprzętem

Amica

SPIS TREŚCI

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ......................................................... 4

JAK OSZCZĘDZAĆ ENERGIĘ .................................................................................. 6

ROZPAKOWANIE .................................................................................................. 6

USUWANIE ZUŻYTYCH URZĄDZEŃ ......................................................................... 6

TWOJE URZĄDZENIE .............................................................................................. 7

INFORMACJE NA START .......................................................................................... 8

PRZED PIERWSZYM URUCHOMIENIEM .................................................................... 8

WYGRZEWANIE KOMORY PIEKARNIKA .................................................................... 8

PODŁĄCZENIE DO ZASILANIA ............................................................................... 8

USTAWIENIE AKTUALNEGO CZASU ........................................................................ 8

OBSŁUGA PIEKARNIKA ........................................................................................... 9

FUNKCJE PIEKARNIKA .........................................................................................10

CZYSZCZENIE I KONSERWACJA ............................................................................ 12

OGÓLNE PORADY................................................................................................12

ŚRODKI CZYSZCZĄCE .........................................................................................12

INNE ISTOTNE WSKAZÓWKI ................................................................................12

CZYSZCZENIE ....................................................................................................12

CZYSZCZENIE PAROWE STEAM CLEAN ..................................................................13

PROWADNICE DRUCIANE .....................................................................................13

ROZWIĄZYWANIE PROBLEMÓW ........................................................................... 14

DANE TECHNICZNE ............................................................................................... 15

INSTALACJA ......................................................................................................... 16

MONTAŻ PIEKARNIKA W ZABUDOWIE ...................................................................16

PODŁĄCZENIE PIEKARNIKA DO ZASILANIA ............................................................16

WYMIARY PIEKARNIKA ........................................................................................17

ZABUDOWA POD BLATEM ....................................................................................17

ZABUDOWA WYSOKA .........................................................................................17

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA ........................................................... 20

GWARANCJA ......................................................................................................20

SERWIS ............................................................................................................20

ZGŁOSZENIE NAPRAWY ORAZ POMOC W RAZIE USTERKI ........................................20

- 3 -

WSKAZÓWKI DOTYCZĄCE

BEZPIECZEŃSTWA

• Producent zastrzega sobie możliwość dokonywania zmian nie wpływających na dzia ła nie urządzenia.

• Urządzenie jest przeznaczone tylko do użytku domowego.

• Urządzenie i jego dostępne części stają się gorące podczas użycia. Możliwość dotknięcia elementów grzejnych powinno być objęte szczególną troską. Dzieci poniżej 8 roku życia powinny trzymać się z daleka, chyba że są pod stałą opieką.

• Niniejszy sprzęt może być używany przez dzieci w wieku od 8 lat i wyżej i osoby z ograniczeniami zycznymi, czuciowymi albo umysłowymi albo brakiem doświadczenia i wiedzy, jeśli odbywa się pod nadzorem lub zgodnie z instrukcją użytkowania sprzętu, przekazanej przez osoby odpowiadające za ich bezpieczeństwo. Należy zwracać uwagę na dzieci, aby nie bawiły się sprzętem. Sprzątanie i czynności obsługowe nie powinny być robione przez dzieci bez nadzoru.

• Podczas użytkowania sprzęt staje się gorący. Zaleca się zachowanie ostrożności, aby unikać dotykania gorących elementów wewnątrz piekarnika.

• Dostępne części mogą stać się gorące podczas użytkowania. Zaleca się trzymanie małych dzieci z dala od urządzenia.

• Uwaga. Nie używać szorstkich środków czysz czą cych lub ostrych metalowych przed mio tów do czyszczenia szkła drzwi, gdyż mogą porysować powierzchnię, co może doprowadzić do popękania szkła.

• Uwaga. Aby uniknąć możliwości porażenia prą dem elektrycznym, przed wymianą lamp ki należy upewnić się, czy sprzęt jest wyłączony.

- 4 -

• Do czyszczenia piekarnika nie wolno używać sprzętu do czyszczenia parą.

• Aby uniknąć przegrzania, nie należy instalować urządzenia za drzwiami dekoracyjnymi.

• Niebezpieczeństwo poparzenia! Podczas otwierania drzwi piekarnika może wydostawać się gorąca para. W trakcie lub po zakończeniu gotowania należy ostrożnie otwierać drzwi piekarnika. Przy otwieraniu nie nachylać się nad drzwiami. Należy pamiętać, że para w zależności od temperatury może być niewidoczna.

• Należy, zwrócić uwagę, ażeby drobny sprzęt gospodarstwa domowego wraz z przewodami nie dotykał bezpośrednio do rozgrzanego piekarnika, gdyż izolacja tego sprzętu nie jest odporna na działanie wysokich temperatur.

• Nie należy pozostawiać piekarnika bez nadzoru podczas pieczenia. Oleje i tłuszcze mogą ulec zapaleniu wskutek przegrzania.

• Nie należy stawiać na otwartych drzwiach piekarnika naczyń o ma sie przekraczającej 15 kg.

• Zabrania się użytkowania piekarnika niesprawnego technicznie. Wszelkie usterki mogą być usuwane wyłącznie przez osobę posiadającą stosowne uprawnienia.

• W każdej sytuacji spowodowanej usterką techniczną, należy bezwzględnie odłączyć zasilanie elektryczne piekarnika.

• Urządzenie może być stosowane wyłącznie do celów, do jakich zostało zaprojektowane. Wszelkie inne zastosowania (np. ogrzewanie pomieszczeń) należy uznać za niewłaściwe i niebezpieczne.

• Uwaga. Jeżeli przewód zasilający nie od łą czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym, albo przez wykwalikowaną osobę w celu unik nię cia zagrożenia.

- 5 -

Jak oszczędzać energię Rozpakowanie

Kto korzysta z energii w spo sób od po wie dzial ny, chroni nie tylko do mo wy budżet, lecz działa świa do mie na rzecz śro

do wi ska na tu ral ne go. Dla te go po móż my, oszczę dzaj my ener gię elek trycz ną! A czyni się to w na stę pu ją cy

spo sób:

• Unikanie niepotrzebnego „zagląda-

nia do przygotowywanych potraw”. Nie otwierać niepotrzebnie często drzwi piekarnika.

• Używanie piekarnika tylko w przy

pad ku większych ilości potraw. Mięso o wadze do 1 kg daje się przyrządzić oszczędniej w garnku na płycie kuchennej.

• Wykorzystanie ciepła resztkowego

piekarnika.

• W przypadku czasów przyrządzania

dłuższych niż 40 minut bezwzględnie wyłączać piekarnik na 10 minut przed końcem przyrządzania.

• Staranne zamykanie drzwi piekarni-

ka. Ciepło ulatuje poprzez znajdujące się na uszczelkach drzwiczek zabrudzenia. Najlepiej jest usuwać je od razu.

• Nie wbudowywanie piekarnika w

bezpośredniej bliskości chłodziarek/ zamrażarek. Zużycie energii elektrycznej przez to nie niepotrzebnie wzrasta.

• Uwaga! W przypadku zastosowania

pro gra ma to ra nastawiać odpowiednio krót sze cza sy przyrządzania potraw.

Urządzenie na czas trans por tu zostało za bez pie czo ne przed uszko dze niem. Po roz pa ko wa niu urzą dze nia pro si my Pań

stwa o usu nię cie ele men tów opa ko wa nia w spo sób nieza gra ża ją cy śro do wi sku. Wszystkie materiały za sto so wa ne do opa ko wa nia są nie szko dli we dla środowiska na tu ral ne go, w 100% nadają się do odzysku i oznakowano je od po wied nim symbolem.

Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety le no we, kawałki sty ro pia nu itp.) na le ży w trakcie rozpakowywania trzy mać z dala od dzieci.

Usuwanie zużytych urządzeń

To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2012/19/UE oraz polską Ustawą o zużytym sprzęcie elektrycznym i elektronicznym symbolem prze-

kreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania, nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

- 6 -

TWOJE URZĄDZENIE

LAMPKA KONTROLNA TERMOREGULATORA

POKRĘTŁO REGULACJI TEMPERATURY

PROGRAMATOR

ELEKTRONICZNY

LAMPKA KONTROLNA

PRACY

POKRĘTŁO WYBORU

FUNKCJI PIEKARNIKA

- 7 -

INFORMACJE NA START

Przed pierwszym uruchomieniem

• Usuń wszystkie elementy opakowania, szczególnie elementy zabezpieczające wnętrze komory piekarnika na czas transportu.

• Wyciągnij z wnętrza piekarnika wszystkie akcesoria i umyj je dokładnie w ciepłej wodzie z delikatnym płynem do mycia naczyń.

• Ściągnij folię ochronną z powierzchni prowadnic teleskopowych.

• Do mycia wnętrz komory użyj ciepłej wody z dodatkiem delikatnego detergentu. Nie używaj twardych szczotek czy gąbek. Mogą one uszkodzić powłokę, którą pokryte jest wnętrze komory.

Wygrzewanie komory piekarnika

• Włącz wentylację w pomieszczeniu, lub otwórz okno.

• Wybierz funkcję konwencjonalna lub (dokładny opis tych funkcji znajduje się w dalszej części instrukcji).

Piekarnik powinien pracować przez minimum 30 minut, w trakcie pracy piekarnik będzie wydzielał zapach, który występuje tylko na początku, z czasem używania urządzenia zapach zniknie. Jest to zjawisko normalne, nazywa się ono wygrzewaniem komory piekarnika.

Podłączenie do zasilania

Po podłączeniu do zasilania (lub powrocie zasilania po jego wcześniejszym zaniku) na wyświetlaczu programatora zamiast aktualnego czasu pojawi się migający komunikat 0•00. Aby korzystać z pełnej funkcjonalności urządzenia, ustaw aktualny czas, w przeciwnym razie korzystanie z urządzenia będzie niemożliwe. Aby wprowadzić zmiany dotknij pola palcem, każde użycie sensora jest potwierdzane sygnałem akustycznym. Utrzymuj powierzchnię sensorów w czystości i chroń przed wilgocią.

Ustawienie aktualnego czasu

• Dotknij i przytrzymaj sensor MENU do momentu pojawienia się sygnału dźwiękowego, dodatkowo na wyświetlaczu pojawi się symbol . Kropka pod symbolem zacznie migać.

• W ciągu 7 sekund ustaw aktualny czas przy pomocy sensorów oraz

• Po upływie około 7 sekund ustawiony

czas zostanie zapamiętany, a kropka pod symbolem przestanie migać.

- 8 -

OBSŁUGA PIEKARNIKA

SYMBOL MINUTNIKA

SYMBOL CZASU TRWANIA PRACY

SYMBOL GOTOWOŚCI DO PRACY

Jeżeli chcesz zmienić ustawiony czas, dotknij i przytrzymaj oba sensory i do momentu pojawienia się sygnału dźwiękowego. Dodatkowo kropka pod symbolem zacznie migać, w tym momencie możesz wprowadzić zmiany ustawionego czasu.

SENSOR PLUS SENSOR MINUS

LAMPKA KONTROLNA TERMOREGULATORA

Zga śnię cie lamp ki kon tro l nej jest sy gna łem uzyskania przez pie kar nik na sta wio nej tem pe ra tu ry.

Pozycja

wyłączenia

5050

100

150

SENSOR WYBORU TRYBU PRACY

250

200

LAMPKA KONTROLNA

PRACY

W godzinach od

22.00 do 6.00 zegar automatycznie zmniejsza jasność wyświetlania.

Pozycja

wyłączenia

Temperaturę możesz ustawić przy pomocy pokrętła regulacji temperatury. Wartości temperatur znajdują się na pokrętle.

- 9 -

Piekarnik może być nagrzewany przy pomocy grzałki dolnej, grzałki górnej lub opiekacza. Odpowiednią funkcję wybierzesz przy pomocy pokrętła funkcyjnego.

Funkcje piekarnika

Pozycja

pokrętle

Funkcja piekarnika Opis, zastosowanie

Piekarnik wyłączony

Oświetlenie piekarnika

Szybki rozgrzew

Rozmrażanie

Wentylator, opiekacz i grzałka górna

Wzmocniony opiekacz (Supergrill)

Opiekacz

Grzałka dolna

Grzałka górna i dolna (tryb konwencjonalny)

Wentylator termoobiegu, grzałka dolna i grzałka górna

Ustawienie tej funkcji powoduje włączenie się oświetlenia wewnątrz komory.

Włączony termoobieg i opiekacz. Zastosowanie do wstępnego nagrzewu piekarnika.

Funkcja pomocna przy rozmrażaniu żywności. Włączony jest tylko wentylator, bez jakiejkolwiek grzałki.

Wykorzystanie tej funkcji w praktyce pozwala na przyspieszenie procesu opiekania i podniesienie walorów smakowych potraw.

Włączenie funk cji „wzmoc nio ne go opie ka cza’’ po zwa la na pro wa dze nie opie ka nia przy jed no cze śnie włą czo nej grzałce górnej. Funk cja ta po zwa la na uzy ska nie pod wyż szo nej tem pe ra tu ry w górnej części pie kar ni ka, co po wo du je moc niej sze przy ru mie nie nie po tra wy, po zwa la jąc tak że na opie ka nie więk szych porcji.

„Grillowanie” powierzchniowe, stosuje się do opiekania małych porcji mięsa: steki, sznycle, ryby, tosty, kiełbaski, zapiekanki (grubość opiekanej potrawy nie powinna być większa niż 23 cm w trakcie pieczenia należy odwrócić ją na drugą stronę).

Przy tej pozycji pokrętła pie kar nik re ali zu je ogrze wa nie wy łącz nie przy uży ciu grzej ni ka dol ne go. Dopiekanie ciast od spodu (np. ciasta wilgotne i nadziewane owocami).

Ustawienie pokrętła w tej po zy cji po zwa la na re a li za cję na grze wa nia pie kar ni ka spo so bem kon wen cjo nal nym. Doskonale nadaje się do pieczenia ciast, mięsa, ryb, lub chleba (konieczne wstępne rozgrzanie piekarnika oraz stosowanie ciemnej blachy). Pieczenie odbywa się na jednym poziomie.

Funkcja termoobiegu, podobna do trybu konwencjonalnego, lecz rozkład ciepła jest równomierny w całej komorze (funkcja zlecana podczas pieczenia).

- 10 -

Aby włączyć opiekacz należy ustawić pokrętło funkcyjne na pozycję lub lub . Wygrzej piekarnik przez około 5 minut (drzwi piekarnika muszą być zamknięte) Umieść w piekarniku blachę z potrawą na właściwym poziomie. W przypadku opiekania potrawy na ruszcie, umieść poziom niżej blachę na ściekający tłuszcz.

Dla funkcji opiekanie i wzmocnione opiekanie temperaturę należy ustawić maksymalnie na 250OC (220OC*), a dla funkcji opiekanie z wentylatorem maksymalnie na 190OC.

Uwaga: Podczas pracy piekarnika dostępne części (przykładowo drzwi piekarnika) stają się gorące. Praca piekarnika powinna być stale nadzorowana, nie wolno pozwalać dzieciom, by przebywały blisko pracującego urządzenia, gdyż mogą sie poparzyć.

*drzwi piekarnika z 2 szybami

- 11 -

CZYSZCZENIE I KONSERWACJA

Dbałość o bieżące utrzymanie w czystości piekarnika oraz właściwa jego konserwacja, wywierają znaczący wpływ na wydłużenie okresu bezawaryjnej pracy urządzenia.

Ogólne porady

• Piekarnik należy czyścić po każdym użytkowaniu, nie dopuszczając do przypalenia zabrudzeń.

• W przypadku ich długiego oddziaływania całkowite usunięcie może być niemożliwe lub będzie się wiązało z dużym nakładem pracy.

• Komorę piekarnika należy myć przy użyciu ciepłej wody z dodatkiem detergentu lub octu (3 łyżki stołowe na 250 ml wody). Należy pamiętać, aby po zakończonym procesie czyszczenia wytrzeć powierzchnię do sucha.

• W piekarniku nie należy pozostawiać wilgotnych naczyń lub ścierek. Wilgoć uwięziona w komorze może być źródłem korozji.

• Zabrudzenia sokami owocowymi lub ciastem najłatwiej usuwa się z jeszcze ciepłej lecz nie gorącej powierzchni komory piekarnika.

Środki czyszczące

• Do czyszczenia i konserwacji nie wolno używać żadnych środków do szorowania, materiałów ściernych.

• Nie należy stosować żrących środków zawierających sodę, amoniak, lub chlor.

• Nie stosować substancji o silnym odczynie alkalicznym.

• Niewskazane jest stosowanie płynów zawierających kwasy organiczne (np. kwasek cytrynowy), mogących spowodować trwałe plamy lub zmatowienie emalii ceramicznej.

Inne istotne wskazówki

• Do pieczenia potraw zawierających owoce, np. ciast używać głębokich blach – sok może spowodować przebarwienie lub zmatowienie emalii.

• Przebarwienie emalii nie wpływa na działanie piekarnika, nie jest podstawą do reklamacji.

• Do pieczenia mięs używać odpowiednich naczyń, np. brytfanny lub stosować folię aluminiową oraz specjalne worki do pieczenia, aby uniknąć zabrudzenia wnętrza komory tłuszczem.

Uwaga: Do czyszczenia i kon ser wa cji nie wolno używać żadnych środków do szorowania, ostrych środków czyszczących ani przedmiotów szorujacych. Uwaga: Do czyszczenia frontu i obudowy używać tylko ciepłej wody z dodatkiem niewielkiej ilości płynu do mycia naczyń lub szyb. Nie stosować mleczka do czyszczenia.

Czyszczenie

Uwaga: Przed rozpoczęciem czyszczenia należy piekarnik wyłączyć, zwracając uwagę na to, by wszystkie pokrętła ustawione były w pozycji „0” / „•” (wyłączone). Czynności czyszczenia należy rozpoczynać dopiero po wystygnięciu piekarnika.

• Włącz oświetlenie wewnątrz piekarnika, pozwala to na uzyskanie lepszej widoczności wnętrza komory.

• Usuń mechanicznie największe zabrudzenia (zaleca się zastosowanie drewnianej lub plastikowej szpatułki kuchennej). Środki o właściwościach ściernych mogą zmatowić lub uszkodzić powłokę emalii. Należy zachować szczególną ostrożność podczas ich stosowania.

- 12 -

• W przypadku przypalonych zabru-

dzeń, trudnych do usunięcia – zastosuj szmatkę namoczoną wodą z płynem do mycia naczyń lub octem (połóż ją na zanieczyszczoną powierzchnię na około godzinę).

Czyszczenie parowe Steam Clean

• Na blachę ustawioną w piekarniku na pierw szym po zio mie od dołu wlej 0,25 l wody (1 szklan ka). Zamknij drzwi piekarnika.

• Pokrętło regulatora temperatury ustaw na pozycję 500C, a pokrętło

funkcji na po zy cję grzejnik dolny ogrzewaj komorę piekarnika przez

ok. 30 minut.

• Po zakończeniu procesu czyszczenia

otwórz drzwi piekarnika, wnętrze komory wytrzyj gąbką lub ścierką a następnie umyj ciepłą wodą z płynem do mycia naczyń.

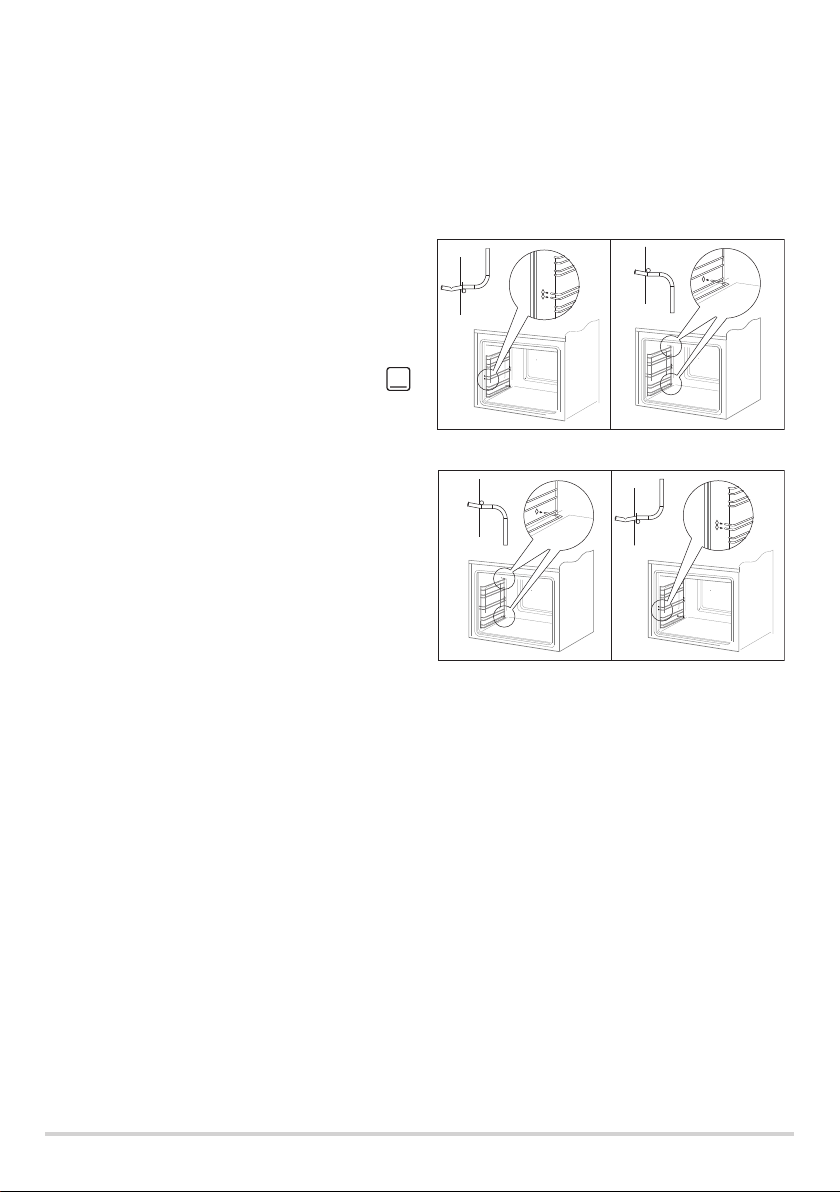

Prowadnice druciane

Piekarnik został wyposażony w łatwo demontowalne prowadnice druciane (drabinki) piekarnika. Aby je wyjąć do mycia pociągnij za zaczep znajdujący się z przodu, następnie odchyl prowadnice i wyjmij z tylnych zaczepów.

Wyjmowanie drabinek

Zakładanie drabinek

- 13 -

ROZWIĄZYWANIE PROBLEMÓW

W każdej sytuacji awaryjnej na le ży:

• Wyłączyć piekarnik.

• Odłączyć zasilanie elektryczne.

• Niektóre drob ne usterki użyt kow nik może usunąć sam kierując się wska zów

ka mi po da ny mi w ta be li poniżej, zanim zwró cą się Pań stwo do działu ob słu gi klien ta lub serwisu należy spraw dzić kolejne punk ty w tabeli.

Problem Przyczyna Postępowanie

1. Urządzenie nie działa przerwa w dopływie prądusprawdzić bezpiecznik in sta la cji domowej, prze pa lo ny wymienić

2. Nie dzia ła oświe tle nie

pie kar ni ka

3. Wyświetlacz pro gra

ma to ra wska zu je godzinę cyklicznie „0.00”

4. Wentylator przy grzej-

niku termoobiegu nie działa

5. Czerwona lampka kon-

trolna nie świeci

obluzowana lub uszko dzo na żarówka

urządzenie było odłą czo ne od sieci lub wystąpił chwilowy zanik na pię cia

Niebezpieczeństwo przegrzania! Natychmiast odłączyć piekarnik od sieci (bezpiecznik). Zwrócić się do najbliższego serwisu.

lampka kontrolna wyłącza się automatycznie gdy piekarnik osiągnie nastawioną temperaturę, patrz Lampki kontrolne

wymienić prze pa lo ną żarówkę (patrz rozdział Czysz cze nie i konserwacja)

ustawić aktualny czas (patrz Obsługa programatora)

Jeśli problem nie został rozwiązany należy odłączyć zasilanie elektryczne i zgłosić usterkę do Centrum Serwisowego. Uwaga! Wszelkie naprawy mogą być wykonywane wyłącznie przez wykwalikowanych techników serwisu.

Pełna instrukcja na

www.amica.pl/i/56242

Zeskanuj kod

- 14 -

DANE TECHNICZNE

Typ/model

Napięcie znamionowe 230V~50Hz Moc znamionowa piekarnika 2900 W Grzejnik dolny 1100 W Grzejnik górny 900 W Grzejnik grilla 2000 W Wymiary piekarnika (W x S x G) 595 x 595 x 570 mm

Wyrób spełnia wymagania norm EN 603351; EN 6033526 obowiązujących w Unii Europejskiej. Dane na etykietach energetycznych piekarników elektrycznych podaje się zgodnie z normą EN 603501 /IEC 603501. Wartości te określa się przy standardowym obciążeniu z czynnymi funkcjami: grzejnika górnego i dolnego i wspomagania nagrzewania wentylatorem (jeśli funkcje takie są dostępne). Klasa efektywności energetycznej została wyznaczona w zależności od dostępnej funkcji w wyrobie zgodnie z poniższym priorytetem:

Wymuszony obieg powietrza eco (grzejnik termoobiegu + wentylator)

Wymuszony obieg powietrza (grzejnik termoobiegu + wentylator)

Wymuszony obieg powietrza (grzejnik dolny + górny + wentylator)

10222.3EHpTsDX/ MEB6521 FINE

ECO

Tryb konwencjonalny (grzejnik dolny + górny)

Podczas wyznaczania zużycie energii należy zdemontować prowadnice teleskopowe (jeśli są na wyposażeniu wyrobu).

Oświadczenie producenta:

Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze wymagania wy mie nio nych poniżej dyrektyw europejskich:

• dyrektywy niskonapięciowej 2014/35/UE,

• dyrektywy kompatybilności elek tro ma gne tycz nej 2014/30/UE,

• dyrektywy ekoprojektowania 2009/125/EC, i dlatego wyrób został oznakowany oraz została wystawiona dla niego deklaracja zgodności udostępniana organom nadzorującym rynek.

- 15 -

INSTALACJA

Montaż piekarnika w zabudowie

• Pomieszczenie kuchenne po win no

być suche i przewiewne. Powinno również po sia dać spraw ną we nty la cję, a usta wie nie pie kar ni ka po win no gwa ran to wać swo bod ny do stęp do wszystkich ele men tów ste ro wa nia, przede wszystkim wtyczka zasilająca powinna być łatwo dostępna.

• Piekarnik jest zbudowany w klasie

Y. Me ble do za bu do wy mu szą mieć okła dzi nę oraz kle je do jej przy kle je nia od por ne na tem pe ra tu rę 100°C. Nie speł nie nie tego wa run ku może spo wo do wać zde for mo wa nie po wierzch ni lub od kle je nie okła dzi ny.

• Przygotować otwór w meblu o wy

mia rach podanych na rysunkach. W przypadku istnienia w szafce ścia ny tylnej należy w niej wyciąć otwór pod przy łą cze elektryczne.

• Wsuń piekarnik całkowicie w otwór

za bez pie cza jąc go przed wysunięciem czte re ma wkrętami.

Podłączenie piekarnika do zasilania

Przed dokonaniem przyłączenia pie kar ni ka do instalacji elektrycznej, należy zapoznaj się z informacjami zawartymi na tabliczce znamionowej.

• Piekarnik przystosowany jest fa brycz nie do za si la nia prą dem prze mien nym, jed no fa zo wym (230V 1N~50 Hz) i wy po sa żo ny w prze wód przy łą cze nio wy 3 x 1,5mm2 o dłu go ści około 1,5 m z wtycz ką ze sty kiem ochron nym.

• Gniazdo przyłączeniowe instalacji elek trycz nej musi być wyposażone w bo lec ochron ny. Po usta wie niu pie kar ni ka wy ma ga się, aby gniaz do przy łą cze nio we in sta la cji elek trycz nej było do stęp ne dla użyt kow ni ka.

• Przed podłączeniem piekarnika do gniaz da sprawdź czy:

• Bezpiecznik oraz instalacja elektryczna wytrzymają obciążenie piekarnika, obwód za si la ją cy gniazdo wty ko we po wi nien być za bez pie czo ny bez piecz ni kiem min. 16A,

• Instalacja elektryczna wyposażona jest w skuteczny system uziemiający spełniający wymagania aktualnych norm i przepisów,

• Po zainstalowaniu piekarnika powinna być dostępna wtyczka.

Uwaga: Montażu urządzenia powinien dokonać wykwalikowany specjalista. Czynności związane z montażem należy przeprowadzać przy odłączonym od zasilania urządzeniu.

- 16 -

Uwaga: Jeżeli przewód zasilający nie od łą czal ny ulegnie uszkodzeniu, to powinien on być wymieniony u wytwórcy lub w spe cja li stycz nym zakładzie naprawczym, albo przez wykwalikowaną osobę w celu unik nię cia zagrożenia.

Wymiary piekarnika Zabudowa pod blatem

595

max 50

560

600

600

595

570

Zabudowa wysoka

16 26

180

570

390

544

525

~1004

560

595

- 17 -

- 18 -

- 19 -

GWARANCJA, OBSŁUGA

POSPRZEDAŻOWA

Gwarancja

Świadczenia gwarancyjne wg karty gwarancyjnej. Producent nie odpowiada za jakiekolwiek szkody spowodowane nieprawidłowym po stę po wa niem z wyrobem.

Serwis

Producent sprzętu sugeruje, by wszelkie naprawy i czyn no ści re gu la cyj ne były wy ko ny wa ne przez Serwis Fabryczny lub Serwis Autoryzowany producenta. Napraw powinna dokonywać jedynie osoba posiadająca stosowne kwalikacje.

Zgłoszenie naprawy oraz pomoc w razie usterki

Jeżeli urządzenie wymaga naprawy, należy skontaktować się z serwisem. Dane adresowe serwisu jak i kontaktowy numer telefonu znajduje się w karcie gwarancyjnej. Przed kontaktem należy przygotować numer seryjny urządzenia, znajduje się on na tabliczce znamionowej:

Serial No.

Tabliczka znamionowa znajduje się na jednej ze ścian bocznych urządzenia.

Uwaga: Kopia tabliczki znamionowej lub numeru seryjnego umieszczona jest w karcie gwarancyjnej. Dla wygody przepisz numer seryjny urządzenia:

Amica S.A.

ul. Mickiewicza 52

64510 Wronki

tel. 67 25 46 100

www.amica.pl

Amica MEB6521 FINE User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
