PB*4VI512FTB*M
CZ - NÁVOD K OBSLUZE..........................................2
SK - NÁVOD NA OBSLUHU.....................................29
IOAA-606
(09.2011/2)
VÁŽENÝ ZÁKAZNÍKU,
CZ
Varná deska Amica je spojením výjimečné jednoduchosti obsluhy a dokonalé efektivity. Po
přečtení návodu, obsluha varné desky nebude problém.
Varná deska, která opustila továrnu, byla na kontrolních stanovištích před zabalením důkladně
zkontrolovaná s ohledem na bezpečnost a funkčnost.
Prosíme Vás o pozorné přečtení návodu k obsluze před uvedením spotřebiče do provozu.
Dodržovaní pokynů v něm uvedených Vás ochrání před nepatřičným používáním.
Návod uschovejte a přechovávejte takovým způsobem, aby byl vždy dostupný.
Důkladně dodržujte pokyny uvedené v návodu k obsluze z důvodu vyhnutí se nehodám.
Pozor!
Spotřebič obsluhujte pouze po přečtení tohoto návodu.
Spotřebič byl projektovaný výlučně jako spotřebič na vaření. Každé jiné jeho použití
(např. pro ohřívání místností) je v nesouladu s jeho určením a může být nebezpečné.
Výrobce si vyhrazuje možnost z provádění změn neovlivňujících činnost zařízení.
Prohlášení výrobce
Výrobce tímto prohlašuje, že tento výrobek splňuje základní požadavky níže uvedených evropských
směrnic:
• dsměrnice o bezpečnosti elektrických zařízení nízkého napětí 206/95/ES,
• směrnice elektromagnetické kompatibility 2004/108/ES,
a proto byl tento výrobek označený znakem a bylo mu vystaveno prohlášení o shodě zpřístupňované orgánům kontrolujícím trh.
2
OBSAH
Základní informace....................................................................................................2
Pokyny týkající se bezpečného používání.................................................................4
Popis výrobku.........................................................................................................7
Instalování...............................................................................................................8
Obsluha....................................................................................................................11
Čištění a údržba.....................................................................................................23
Činnost v havarijních situacích...............................................................................25
Technické údaje.......................................................................................................27
Záruka ...............................................................................................................................27
3
POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ
● Před prvním použitím indukční varné desky je potřebné přečíst návod k používání. Tímto
způsobem si zajistíme bezpečnost a vyhneme se poškození varné desky.
● Jestliže indukční varná deska je používaná v bezprostřední blízkosti radia, televizoru anebo
jiného emitujícího zařízení, zkontrolujte, zda je zajištěná správná činnost panelu ovládajícího
varnou desku.
● Varnou desku musí zapojit oprávněný instalatér-elektrikář.
● Není dovoleno instalovat varné desky poblíž chladících zařízení.
● Nábytek, ve kterém je umístěna varná deska, musí být odolný vůči teplotě cca 100°C. Týká
se to překližek, hran, umělohmotných povrchů, lepidel, jak rovněž laků.
● Varnou desku používejte pouze po jejím vestavění. Tímto způsobem se zabezpečujeme
před dotknutím částí, které jsou pod napětím.
● Opravy elektrických spotřebičů mohou provádět pouze specialisté. Neodborně provedené
opravy mohou způsobit vážné nebezpečí pro uživatele.
● Spotřebič zbude odpojený od elektrické sítě pouze tehdy, pokud bude vypnutá pojistka anebo
zástrčka bude vytáhnutá ze zásuvky.
● Zástrčka napájecího vodiče po instalování varné desky musí být dostupná.
● Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály.
● Tento spotřebič není určený pro používání osobami (v tom dětmi) s omezenými fyzickými,
senzibilními anebo psychickými schopnostmi, jak rovněž osoby s nedostatkem zkušeností anebo znalosti spotřebiče, ledaže se to uskutečňuje pod dozorem anebo v souladu s
návodem k používání spotřebiče, odevzdaném osobami, které odpovídají za jejich bezpečnost.
● Osoby s implantovanými zařízeními podporujícími životní funkce (např. kardiostimu-
látor, inzulinová pumpa anebo náslechový přístroj) se musí přesvědčit, práce těchto
zařízení nebude indukční varnou deskou narušena (oblast frekvence činnosti indukční
varné desky obnáší 20-50 kHz).
● V případě zániku napětí v síti je zrušeno jakékoliv nastavení. Po opětovném objevení se
napětí v síti je doporučovaná opatrnost. Pokud jsou varná pole horká, bude promítaný
ukazatel zbytkového tepla „H”, jak rovněž jako při prvním zapnutí klíč blokády.
● Vestavěný do elektronické soustavy ukazatel zbytkového tepla ukazuje, zda je varná deska
zapnutá, případně, zda je ještě horká.
● Jestliže se zásuvka nachází poblíž varného pole, dávejte pozor, aby se kabel spotřebiče
nedotýkal zahřátých míst.
● Při používáni olejů a tuků nenechávejte varné desky bez dozoru, protože existuje požární
ohrožení.
● Nepoužívejte nádob z umělých hmot a hliníkové folie. Roztavují se ve vysokých teplotách a
mohou poškodit keramické varné pole.
● Cukr, kyselina citronová, sůl apod. v stálém i kapalném stavu, jak rovněž umělá hmota se
nemůže ocitnout na horkém varném poli.
● Jestliže se v důsledku nepozornosti cukr anebo umělá hmota dostane na horké varné pole, v
žádném případě není dovoleno vypnout varnou desku, ale seškrabte cukr a umělou hmotu
ostrým škrabákem. Chraňte ruce před popařením a poraněním.
4
POKYNY TÝKAJÍCÍ SE BEZPEČNÉHO POUŽÍVÁNÍ
● Při používání indukční varné desky používejte pouze hrnce a kastroly s plochým dnem,
bez hran a výronků, protože v opačném případě může vzniknout poškrábání tabule.
● Hřejný povrch indukční varné desky je odolný vůči tepelnému šoku. Není citlivá ani na
chladno ani na horko.
● Vyhýbejte se úpadku předmětů na tabuli varné desky. Bodové údery např. úpadek lahvičky
s kořením, může způsobit prasknutí a úlomky keramické tabule.
● Pokud dojde k poškození, kypící jídlo může vniknout do částí indukční varné desky, které
jsou pod napětím.
● Jestliže je povrch prasknutí, vypněte proud, aby nevznikla možnost úrazu elektrickým
proudem.
● Není dovolené používat povrchu varné desky jako krájecí desky anebo pracovního stolu.
● Nedoporučuje se kladení kovových předmětů, jako jsou nože, vidličky, lžíce a pokličky na
povrch varné desky, protože se mohou stát horké.
● Není možné vestavět varnou desku nad pečicí troubou, nad myčkou nádobí, chladničkou
a mrazničkou anebo pračkou.
● Jestliže byla varná deska vestavěná do stolní desky, kovové předměty, které se nacházejí
ve skřínce, mohou být zahřáté vzduchem vyplývajícím z ventilačního systému varné
desky na vysokou teplotu. Z tohoto důvodu se doporučuje použití bezprostředního krytu
(viz výkr. 2).
● Dodržujte pokyny týkající se ošetřování a čištění keramické tabule. V případě nesprávného
jednání s ní neodpovídáme z titulu záruky.
5
JAK ŠETŘIT ENERGIÍ
VYBALENÍ
Kdo používá energii odpovědným způsobem, chrání
nejenom domácí rozpočet,
ale vědomě a činně působí ve prospěch životního
prostředí. Proto pomožme,
šetřeme elektrickou energii!
A provádí se to následujícím způsobem:
●Používání odpovídajících nádob na
vaření.
Hrnce s plochým a hrubým dnem umožňují
ušetřit až 1/3 elektrické energie. Pamatujte o
používání poklice, v opačném případě spotřeba elektrické energie vzrůstá čtyřnásobně!
●Dbalost o čistotu varných polí a dna
hrnců.
Nečistoty překážejí v odevzdávání tepla – silně připálené zašpinění se často dá odstranit
pouze přípravky, které silně zatěžují přírodní
prostředí.
●Vyhýbání se zbytečnému „nahlížení do
hrnců”.
●Nevstavením varné desky do bezpro-
střední blízkosti chladniček/mrazniček.
Spotřeba jejich elektrické energie zbytečně
vzrůstá.
Spotřebič byl na čas transpo rtu za bezpeče ný pře d
poškozením. Po vybalení
spotřebiče Vás prosíme o
odstranění elementů obalu
způsobem, který neohrožuje
životní prostředí. Všechny materiály použité
do balení jsou v 100% pro životní prostředí
neškodné, a jsou vhodné k zpětnému získání
a označeno je příslušným symbolem.
Pozor! Materiály použité pro balení (polyetylenové sáčky, pěnový polystyren
apod.) v průběhu vybalování nenechávejte
v blízkosti dětí.
ODSTRAŇOVÁNÍ OPOTŘEBOVANÝCH SPOTŘEBIČŮ
Tento spotřebič je označený v souladu s
Evropskou směrnicí 2002/96/ES a polským
zákonem o opotřebovaném elektrickém a
elektronickém zařízení symbolem přeškrtnutého kontejneru na odpady.
Takové označení informuje, že
toto zařízení, po období jeho
používání nemůže být umístěné
spolu s jinými odpadky, pocházejícími z domácího hospodářství. Uživatel je povinný
odevzdat ho osobám zabývajícími se sběrem opotřebovaného elektrického a elektronického zařízení. Provádějící
sběr, v tom místní sběrná střediska, obchody a obecní úřady, tvoří systém umožňující
odevzdávání těchto spotřebičů. Odpovídající zacházení s opotřebovanými elektrickými a elektronickými spotřebiči přispívá
k vyhnutí se pro lidské zdraví a přírodního
prostředí škodlivým konsekvencím, vyplývajícím z přítomnosti nebezpečných složek a
nesprávného skladování a přetváření těchto
spotřebičů.
6
POPIS VÝROBKU
3
5
2
2
7
3
4
3
3
8
1
6
Popis varné desky PB*4VI512FTB2M
Indukční varná zóna Booster
(zadní pravé)
Indukční varná zóna (zadní levá)
Indukční varná zóna Booster
(přední levé)
Indukční varná zóna (přední
pravá)
Ovládací panel
1. Čidlo zapnutí/vypnutí varné desky
2. Čidlo plus/čidlo volby varných zón
3. Ukazatel stupně tepelného výkonu s desetinnou tečkou
4. Čidlo minus varných zón
5. Čidlo zapnutí/vypnutí hodin, čidlo plus hodin
6. Displej hodin
7. Kontrolka hodin
8. Čidlo funkce „Booster”
7
INSTALOVÁNÍ
560
490
min
60
min
50

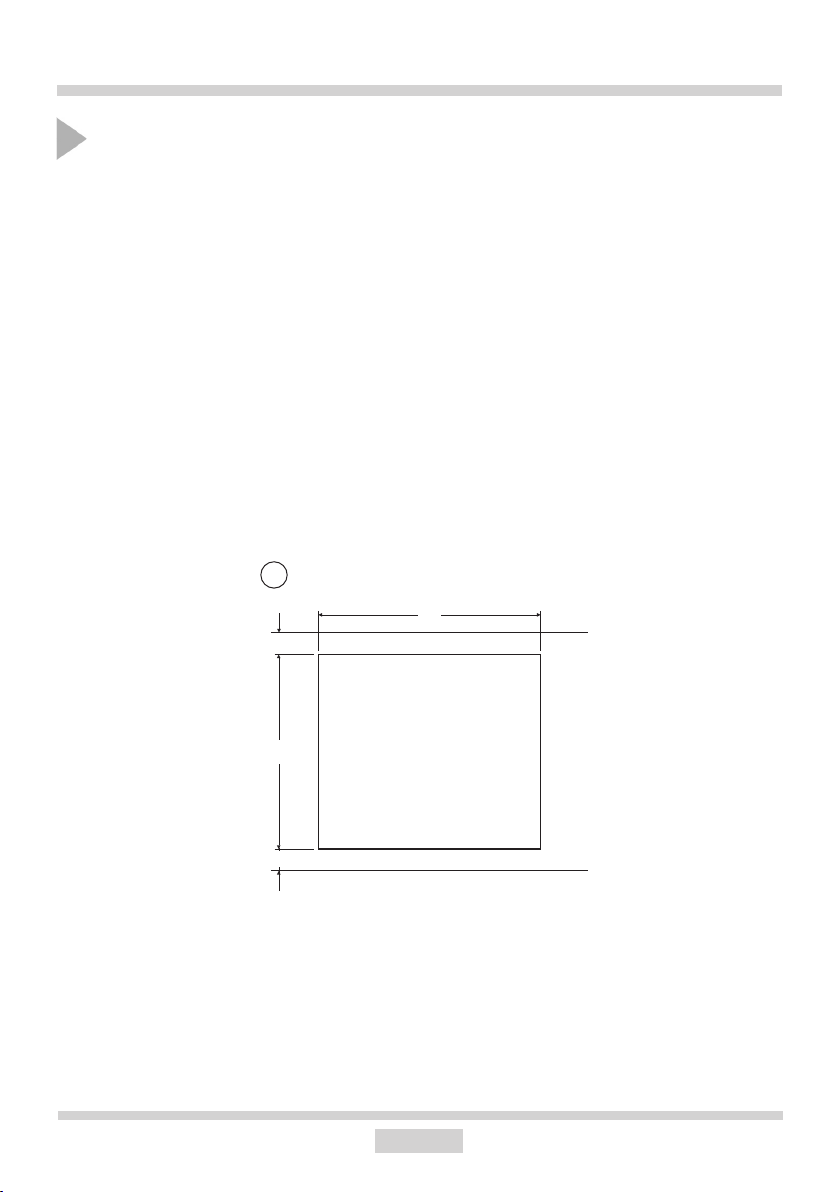

Příprava desky nábytku do vestavění varné desky
l Tloušťka stolní desky nábytku se musí pohybovat v rozmezí 28 až 40 mm, hloubka desky
min. 600 mm. Stolní deska musí být plochá a ve vodorovné poloze. Utěsněte a zajistěte
desku od strany stěny před zalitím a vlhkem.
l Vzdálenost mezi hranou otvoru a hranou stolní desky vpředu by měla být min. 60 mm, a
vzadu min. 50 mm.
l Vzdálenost mezi hranou otvoru a boční nábytkovou stěnou by měla být minimálně 55
mm.
l Nábytek musí mít překližku a lepidla do jejího přilepení odolné vůči teplotě 100°C. Nespl-
nění této podmínky může způsobit deformaci povrchu anebo odlepení překližky.
l Hrany otvoru musí být zabezpečené odolným materiálem vůči pohlcování vlhkosti.
l Otvor v desce proveďte v souladu s uvedenými rozměry na výkr. 1.
l Pod spodem varné desky ponechejte nejméně 25 mm volného prostoru, aby umožnit
odpovídající cirkulaci vzduchu a rovněž z důvodu vyhnutí se přehřátí povrchu okolo varné
desky, výkr. 2
1
8
500x10mm
25mm
80mm
500x10mm
500x50mm
10mm
Minimum
INSTALOVÁNÍ
5 10mm÷
5 10mm÷
Výkr. 2
Vestavění do desky nosné skříně.
Vestavění do pracovní desky nad
pečicí troubou s ventilací.
Je zakázané připevnění varné desky nad pečicí troubou bez ventilace.
9
INSTALOVÁNÍ
54
321
54
321
15
15
6
320
560
490
min
60
min
50
320
560
270 50
490
min
60
min
50
270
50
Instalace varné desky PB*4VI512FTB*M - úchyt
• V případě pracovní desky o tloušťce 38 mm využijte k připevnění varné desky 4 úchyty
“A”. Způsob montáže je ukázaný na výkr. 3 a 4. V případě stolní desky o tloušťce 28 mm
použijte úchyty”A” a dodatečně použijte 4 dřevěné kolíky o rozměrech 15x15x50 mm.
Způsob montáže je ukázaný na výkr. 5 a 6.
• Zkontrolujte, zda těsnění těsně přiléhá do varné desky. Zlehka přišroubujte úchyty od
spodu varné desky.
• Očistěte stolní desku, vložte varnou desku do otvoru a přitlačte do stolní desky.
• Nastavte kolmo úchyty do hrany desky a zcela dotáhněte.
3
1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky
5
1. stolní deska nábytku
2. vrut
3. připevňující úchyt
4. varná deska
5. těsnění varné desky
6. dřevěný kolík
4
6
10
OBSLUHA
Před prvním zapnutím varné desky
● nejdříve indukční varnou desku důkladně očistěte. Varné indukční desky ošetřujte jako
skleněné povrchy,
● při prvním použití může dojít k přechodnému vylučování zápachu, proto v místnosti zapněte
ventilaci anebo otevřete okno,
● obslužné činnosti provádějte při zachovávání bezpečnostních pokynů.
Zásady činnosti indukčního pole
Elektrický generátor napájí cívku umístěnou uvnitř spotřebiče. Tato cívka vytváří magnetické pole, a tedy s okamžikem
umístění hrnce na varné desce do hrnce pronikají indukční
proudy.
Tyto proudy vytvářejí z hrnce opravdové tepelné vysílače,
zatímco skleněný povrch varné desky zůstává chladný.
Tento systém předpokládá používání hrnců, jejichž dna jsou citlivá na činnost magnetického
pole.
Všeobecně se indukční technologie charakterizuje dvěma přednostmi:
●Teplo je emitované výlučně prostřednictvím hrnce, využití tepla je téměř maximální,
●Nevyskytuje se jev tepelné bezvládnosti, protože vaření se automaticky začíná v okamžiku
umístění hrnce na varné desce a končí se s okamžikem jeho sejmutí z varné desky.
Zabezpečující zařízení:
Jestliže varná deska byla instalovaná podle pravidel a je správně používaná, je jen zřídka
potřebné zabezpečující zařízení.
Ventilátor: slouží pro ochranu a zchlazování ovládacích a napájejících elementů. Může
pracovat při dvou různých rychlostech, je činný automatickým způsobem. Ventilátor pracuje
tehdy, když jsou varná pole vypnutá a pracuje do okamžiku dostatečného zchlazení elektronického systému.
Tranzistor: Teplota elektronických elementů je nepřetržitě měřená prostřednictvím sondy.
Jestliže teplo vzrůstá w nebezpečným způsobem, tato soustava automaticky snižuje výkon
varného pole anebo odpojí varná pole nacházející se nejblíže zahřátých elektronických
elementů.
Detekce: detektor přítomnosti hrnce umožňuje práci varné desky, a tím samým ohřívání.
Malé předměty umístěné na varném poli (např. lžička, nůž, prstýnek...) nebudou považované
za hrnce a varná nebude zapnutá.
11
OBSLUHA
Detektor přítomnosti hrnce v indukčním poli
Detektor přítomnosti hrnce je instalovaný ve varných deskách obsahujících indukční pole.
V průběhu práce varné desky detektor přítomnosti hrnce automaticky začíná anebo zastavuje vylučování tepla v poli vaření v okamžiku umístění hrnce na varné desce anebo jeho
sejmutí z varné desky. Zajišťuje to větší energetickou úsporu.
• Jestliže je varné pole používané ve spojení s odpovídajícím hrncem, na displeji je uváděná
úroveň tepla.
• Indukce vyžaduje používání přizpůsobených hrnců, vybavených v dna z magnetického
materiálu (Tabulka str. 14).
Jestliže na varném poli nebudou umístěny hrnce anebo na nich byly umístěny neodpovídající hrnce, na displeji se objeví symbol . Pole nebude zapnuté. Jestliže
v průběhu 10 minut nebude detekovaný hrnec, operace zapnutí varné desky bude
zrušena.
Pro vypnutí varného pole, proveďte tuto operaci prostřednictvím ovladače čidla, a ne
pouze sejmutím hrnce.
Detektor hrnce nepracuje jak čidlo zapnutí/vypnutí varné desky.
Indukční varná deska je vybavená čidly obsluhované dotknutí prstem označených povrchů.
Každé přesměrování čidla je potvrzované akustickým signálem.
Věnujte pozornost, aby při zapínání a vypínání, jak rovněž při nastavování stupně
výkonu ohřevu vždy stlačovat pouze jedno čidlo. V případě současného stlačení
většího počtu čidel (s výjimkou hodin a klíče), systém ignoruje ovládací signály, a při
dlouhodobém stlačování uvolňuje signál poruchy.
Po ukončení používání vypněte varné pole regulátorem a nespoléhejte se na údaje
detektoru nádob.
12
OBSLUHA
Odpovídající kvalita hrnců je základní podmínkou pro získání vysoké efektivnosti práce varné
desky.
Volba nádob na vaření v indukčním poli
● Vždy používejte hrnce vysoké kvality, s ideálně plochým dnem: používání hrnců tohoto
druhu předchází vzniku bodů s příliš vysokou teplotou, ve kterých by se pokrmy vaření
mohly připalovat. Hrnce a pánve se zesílenými kovovými stěnami zajišťují výborný rozklad
tepla.
● Věnujte pozornost tomu, aby dna hrnců byla suchá: v průběhu naplňování hrnce anebo
během používání hrnce vyjmutého z chladničky zkontrolujte před jeho umístěním na varné
desce, zda povrch dna je úplně suchý. Umožní to vyhnout se zašpinění povrchu varné
desky.
● Poklička na hrnci předchází úniku tepla a tímto způsobem zkracuje čas ohřívání a snižuje
spotřebu elektrické energie.
Energie je nejlépe odevzdávaná, pokud rozměr hrnce odpovídá rozměru varného pole.
Nejmenší i největší možné průměry jsou představené v níže uvedené tabulce a závisí od
kvality nádoby.
Indukční varné pole Průměr dna hrnce pro indukční vaření
Průměr (mm) Minimum (mm) Maximum (mm)
220 140 220
180 90 180
Při používání hrnců menších než jsou minimální průměry, indukční varné pole
může nefungovat.
Pro zajištění optimální kontroly teploty indukčním modulem dno nádoby musí
být ploché.
Vypuklé dno hrnce anebo hluboko vytisknuté logo výrobce mají negativní
vliv na kontrolování teploty indukčním modulem a mohou způsobit přehřátí
nádob.
Nepoužívejte poškozené nádoby např. se zdeformovaným dnem v důsledku
nadměrné teploty.
13
OBSLUHA
Volba hrnců pro indukční pole
Označení na kuchyňských nádobách
Používejte magnetické hrnce (z emailovaného plechu, ferritové nerezavějící oceli, z litiny), zkontrolujte
přiložením magnetu do dna hrnce (musí přilehnout)
Nerezavějící ocel Nereaguje na přítomnost hrnce
S výjimkou hrnců z ferromagnetické oceli
Hliník Nereaguje na přítomnost hrnce
Litina Vysoká účinnost
Pozor: hrnce mohou porýsovat varnou desku
Emailová ocel Vysoká účinnost
Doporučuje se nádoby s plochým, hrubým a hladkým
dnem
Sklo Nereaguje na přítomnost hrnce
Porcelán Nereaguje na přítomnost hrnce
Nádoby měděným dnem Nereaguje na přítomnost hrnce
Zkontrolujte, zda se na etiketě nachází
znak informující , že hrnek je vhodný
pro indukční varné desky
14
OBSLUHA
Ovládací panel
● Po připojení varné desky do elektrické sítě, na okamžik se rozsvítí všechny ukazatelé.
Varná deska je připravena k exploataci.
● Varná deska je vybavená elektronickými čidly, která zapínáme stlačením prstu minimálně1
sekundu.
● Každé zapnutí čidel je signalizované zvukem.
Na povrch čidel nepokládejte žádné předměty (může být vyvolané ohlášení
poruchy), tyto povrchy udržujte neustále v čistotě.
Zapnutí varné desky
Čidlo zapnutí/vypnutí (1) musí být přidržené prstem nejméně 1 sekundu. Varná deska je
aktivní, na všech ukazatelích výkonu se svítí číslice „0” a pulsuje desetinná tečka.
Jestliže v průběhu 10 sekund nebude přesměrované žádné čidlo, tehdy se varná
deska vypíná.
Jestliže je aktivní blokáda, na displejích se svítí písmena L, tehdy není možné varnou
desku zapnout (viz Odblokování varné desky).
Zapnutí varné zony
Po zapnutí varné desky čidlem (1), v průběhu následujících 10 sekund zapněte zvolenou
varnou zónu (5).
1. Po dotknutí čidla označujícího zvolenou varnou zónu(2), na ukazateli stupně výkonu
příslušnému této zóně , se výrazně svítí číslice „0” a desetinná tečka.
2. Stlačováním čidla „+” (2) anebo čidla „-” (4) nastavujeme požadovaný stupeň ohřevu.
Jestliže v průběhu 10 sekund po zapnutí varné desky nebude přesměrované žádné
čidlo, tehdy se varná zóna vypne.
Varná zóna je aktivní pokud se svítí desetinná tečka, což znamená, že pole je připravené k provedení nastavování tepelného výkonu.
15
OBSLUHA
Nastavení stupně tepelného výkonu indukční zóny
V čase ukázání na ukazateli varné zóny (3) “0” a desetinné tečky, můžeme začít nastavovat
požadovaný stupeň tepelného výkonu přesouváním prstu po čidle (2).
Funkce Booster „P”
Funkce Booster spočívá na zvýšení výkonu zóny Ø 220 - z 2300W na 3000W.
Pokud je indukční zóna zapnuta a aktivní, stisknutím tlačítka (8) zapnete funkci Booster
(urychlení vaření) což bude signalizováno písmenem „P“ na displeji příslušné zóny.
Funkci Booster vypnete opětovným stisknutím tlačítka (8), stisknutím tlačítka „- “ u aktivní
indukční zóny nebo zvednutím hrnce z indukční zóny.
Pro varnou zónu Ø 220 je čas působení funkce Booster omezený senzorovým
(ovládacím) panelem do 5 minut. Po automatickém vypnutí funkce Booster, varná
zóna nadále hřeje s nominálním výkonem. Funkce Booster může být opětovně
zapnutá, pod podmínkou, že čidla teploty v elektronických soustavách a cívky
mají takovou možnost.
Jestliže hrnec bude sejmutý z varné zóny v čase činnosti funkce Booster, funkce
je nadále aktivní a odpočítávání času pokračuje.
V případě překročení teploty (elektronické soustavy anebo cívky) varné zóny v
průběhu činnosti funkce Booster, je funkce Booster automaticky vypínaná. Varná
zóna se vrací k nominálnímu výkonu.
Ovládání funkce Booster
Dvě varná pole nastavená svisle tvoří pár.
Jestliže zapínáme funkci Booster celkový výkon, je příliš velký, tepelný výkon
druhého pole v páru bude automaticky zredukovaný.
16
OBSLUHA
Funkce blokády
Funkce blokády slouží k tomu, aby chránila varnou desku před nehodlaným nechtěným
uvedením do provozu dětmi, a její zapnutí je možné po odblokování.
Blokování varné desky
Zapnutí blokády je možné pouze tehdy, když je dotykový panel varné desky zapnutý a žádná
z varných zón a hodiny nejsou aktivní (na displejích se svítí číslice „0” s blikající tečkou).
Po zapnutí panelu čidlem (1) současně stlačte čidlo (2) přední pravé varné zóny s čidlem (4),
načež opětovně stlačte čidlo (2 přední pravé ) varné zóny. Nyní se na všech displejích ukáže
„L” co znamená zapnutí funkce blokády. Jestliže jsou pole horká, bude střídavě promítané
písmeno „L” s písmenem„H”.
Blokování varné desky proveďte v průběhu 10s a nestlačujte žádná jiná čidla než
zmiňovaná. V opačném případě varná deska nebude zablokovaná.
Varná deska zůstává zablokovaná až do jejího odblokování, a to i tehdy, jestliže
panel varné desky je zapínaný a vypínaný. Odpojení varné desky od napájecí sítě
nezpůsobí vypnutí blokády varné desky.
Odblokování varné desky na čas vaření
Po zapnutí panelu varné desky čidlem (1) se na všech displejích objeví písmeno „L”. Poté současně stlačte čidlo (2) předního pravé varné zóny s čidlem (4). Písmena „L” zmizí, a na displejích
varných zón se objeví číslice ”0.” s blikající tečkou. Poté je možné začít zapínání varných zón.
(jak bylo uvedeno v kapitole„Nastavování stupně tepelného výkonu indukčního pole”).
Odblokování varné desky na stále
Po zapnutí panelu varné desky čidlem (1) se na všech displejích objeví písmeno „L”. Poté
současně stlačte čidlo (2) přední pravé varné zóny s čidlem (4), načež opětovně stlačte čidlo
(4). Dotykový panel varné desky je vypnutý (displeje jsou zhasnuté).
Odblokování varné desky proveďte v průběhu 10s a nestlačujte žádná jiná čidla než
uvedená. V opačném případě varná deska nebude na stále odblokovaná.
Jestliže dotykový panel varné desky byl správně odblokovaný, to po stlačení čidla
(1)se na všech displejích objeví číslice „0” s blikající tečkou. Jestliže jsou zóny
horké, budou střídavě promítané číslice „0” s písmenem „H”.
17
OBSLUHA
Ukazatel zbytkového tepla
V okamžiku vypnutí horkého varné zóny je ukazované „H” jako signál „varná zóna je horké!”.
V tomto čase není dovolené dotýkat
se varné zóny s ohledem na možnost popaření se, ani klást na něm
předměty citlivé na teplo!
Když tento ukazatel zhasne, je možné varnou
zónu dotknout s vědomím, že se ještě nezchladila na hodnotu okolní teploty.
Pokud napětí chybí, ukazatel zbytkového tepla se nesvítí.
Omezení času práce
Pro zvýšení pracovní spolehlivosti je indukční
varná deska vybavená omezovačem času
práce pro každé z varných zón. Maximální
čas práce se nastavuje v souladu s posledně
zvoleným stupněm tepelného výkonu.
Jestliže delší dobu neměníme stupeň tepelného výkonu (viz tabulka), tehdy dotyčná
varná zóna zůstane automaticky vypnutá
a je aktivovaný ukazatel zbytkového tepla.
Můžeme jednak v každé chvíli zapínat a
obsluhovat jednotlivá varná pole v souladu
s návodem k používání.
Z důvodu úspory elektrické energie
úroveň tepelného výkonu „9” po 30
minutách zůstane automaticky zredukovaná na úroveň výkonu „8”,
zatímco se čas práce nezmění.
18
Stupeň tepelného výkonu
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8 2
9 1,5
P - Ø 180 1,5
P - Ø 220 0,08
Maximální čas
práce v hodi-
nách
1,8
OBSLUHA
Funkce automatického přihřívání
● Zvolená varná zóna musí být nastavená na stupni výkonu „0”.
● Stlačení čidla (4) způsobí přechod na úroveň výkonu 9.
● Následovně je nutné dotknout čidlo „+” (2) zvolené varné zóny, na ukazateli se ukáže
písmeno „A”.
● Nyní je potřebné zvolit zaplánovaný stupeň výkonu čidlem (4).
Na ukazateli stupně výkonu dané varné zóny, se střídavě ukazuje písmeno „A” a uživatelem požadovaný stupeň výkonu.
Po uplynutí času dodávání dodatkového výkonu, se varná zóna automaticky přepojí
na požadovaný stupeň výkonu, který bude ukázaný na ukazateli.
Jestliže po zapnutí funkce automatiky rychlého přihřívání, bude nastavené čidlo volby stupně výkonu v
poloze „9” déle než 3 sekundy tzn.,
nebude provedená volba stupně
výkonu, funkce automatiky rychlého
přihřívání se vypne.
Jestliže nádoba z varné zóny bude
sejmutá a opětovně umístěná před
uplynutím 10minut, přihřívání s
dodatečným výkonem bude uskutečněné do konce.
Stopień
mocy grzej nej
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2
Czas trwania
automatycznego
dogrzewania
dodatkową mocą
(w minutach)
-
Funkce hodin
Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti
varných zón. Může rovněž sloužit jako hodiny alarmu.
Zapnutí hodin
Programující hodiny usnadňují proces vaření díky možnosti zaprogramování času činnosti
varných zón. Mohou rovněž sloužit jako hodiny alarmu.
● Dotknutím čidla zapnutí/vypnutí varných zón (2), se vybírá odpovídající varnou zónu. Svítí
se desetinná tečka.
● Prostřednictvím čidel „+” (2) anebo „-” (4) zaprogramujte požadovanou úroveň výkonu v
rozsahu 1-9.
● Dotknutím čidla zapnutí/vypnutí hodin (5), zapínáme hodiny. Na ukazateli hodin (6) se
ukazují číslice „00”.
19
OBSLUHA
● Dotknutím čidla „+” (5) anebo „-” (4) programujeme požadovaný čas vaření (01 až 99
minut). Hodiny začnou působit po uplynutí několika sekund. Svítí se kontrolka časově
zaprogramované varné zóny.
Všechny varné ony mohou současně pracovat v systému časového programování
prostřednictvím hodin. Nepřetržité přidržování čidel „+” (5) anebo „-” (4) urychlí
zavedení času vaření.
Funkce přihřívání
Funkce přihřívání pokrmů udržuje teplo připraveného jídla na varné zóně . Zvolená varná zóna
je zapnutá na nízký výkon ohřevu. Výkon varné zóny je ovládaný funkcí přihřívání pokrmů, takže
teplota jídla je přibližně 65°C. Proto teplý, ke konsumpci připravený pokrm, nepříznivě nemění
svou původní chuť a nepřichycuje se ke dnu hrnce. Tuto funkci je také možné využít k roztopení
másla, čokolády apod. Podmínkou náležitého využití funkce je použití vhodného hrnce s plochým dnem, aby teplota hrnce byla přesně měřená čidlem umístěným ve varné zóně.
Funkci přihřívání pokrmů je možné zapnout na každé zóně.
Z mikrobiologického důvodu se nedoporučuje příliš dlouhé udržování pokrmu v teple, proto také
tuto funkci dotykový panel vypíná po 2 hodinách.
Funkce přihřívání pokrmu je nastavená jako
dodatečný tepelný výkon mezi polohou „0 1”
a objeví se na displeji jako symbol „ ”
Zapnutí funkce přihřívání se provádí identicky, jak je to popsáno v bodu „Zapnutí varné
zóny”
Vypnutí funkce přihřívání se provádí identicky, jak je to popsáno v bodu „Vypnutí var-
ných zón”.
20
OBSLUHA
Změna zaprogramovaného času vaření
V každém okamžiku vaření je možné změnit zaprogramovaný čas jeho trvání
● Dotknutím čidla zapnutí/vypnutí varných zón (2), zvolte odpovídající varnou zónu. Svítí se
desetinná tečka.
● Dotknutím čidla zapnutí/vypnutí hodin (5), zapínáme hodiny. Pulsuje ukazatel zvolené
zóny.
● Dotknutím čidla „+” (5) anebo „-” (4) programujeme nový čas vaření.
Kontrola uplynutí času vaření
Zbývající čas do konce vaření je možné v každé chvíli zjistit dotknutím čidla zapnutí/vypnutí(2) varné zóny.
Vypnutí hodin
Po uplynutí zaprogramovaného času vaření, se zapne zvukový signál, který je možný vypnout
dotknutím libovolného čidla anebo se alarm automaticky vypne po 2 minutách.
Jestliže dojde k nutnosti předčasného vypnutí hodin:
● Dotknutím čidla zapnutí/vypnutí varných zón (2), je nutné zvolit odpovídající varnou zónu.
Svítí se desetinná tečka.
● Následovně dotkněte čidlo zapnutí/vypnutí hodin (5).
● Dotknutím čidla „-” (4) čas vaření snižujeme do polohy „00”. Funkce hodin se vypne, a varná
zóna dále působí, dokud je nevypneme ručně.
Rychlé vypnutí hodin
● Dotknutím čidla zapnutí/vypnutí varných zón (2), zvolte odpovídající varnou zónu. Svítí se
desetinná tečka.
● Následovně dotkněte čidlo zapnutí/vypnutí hodin (5).
● Současným stlačením čidel „+” (5) a „-” (4) bude varná zóna vypnutá. Na ukazateli hodin
se ukáže „00”, a na ukazateli varné zóny zůstane stupeň nastaveného výkonu.
21
OBSLUHA
Hodiny jako alarm
Hodiny programující čas vaření mohou být používané jako dodatečný alarm, jestliže není
časově ovládaná činnost varných zón.
Zapnutí alarmu
Jestliže je kuchyňská varná deska vypnutá:
● Dotknutím čidla zapnutí/vypnutí varné desky (1), zapínáme varnou desku.
● Následovně dotkněte čidlo zapnutí/vypnutí hodin (5).
● Stlačením čidel „+” (5) anebo „-” (4) zvolte požadovaný čas.
Vypnutí alarmu
Po uplynutí zaprogramovaného času, se zapíná nepřetržitý zvukový alarm, který můžete vypnout dotknutím libovolného čidla anebo počkejte, až se automaticky vypne po 2 minutách.
Jestliže je potřebné dřívější vypnutí alarmu:
● Dotkněte čidlo zapnutí/vypnutí hodin (5).
● Dotknutím čidla „-” (4)snižujeme čas alarmu do polohy „00”.
● Funkce alarmu se vypne. Současným stlačením čidel „+” (5) a „-” (4), hodiny budou vypnuté.
● Jestli byly hodiny zaprogramované jako alarm, tehdy nefungují jako hodiny programující
čas vaření (hodiny jako alarm je nutné vypnout).
Vypínání varných zón
● Varná zóna musí být aktivní. Desetinná tečka svítí se.
● Po dotknutí čidla zapnutí/vypnutí dané varné zóny, prostřednictvím čidla “-” (4) snižujeme
stupeň výkonu do „0”.
Po přibližně 3 sekundách se varná zóna vypne.
Vypínání celé varné desky
● Varná deska pracuje, pokud je zapnutá nejméně jedna varná zóna.
● Stlačením čidla zapnutí/vypnutí (1) vypínáme celou varnou desku.
Jestliže je varná zóna horká, na ukazateli varné zóny (3) se svítí písmeno „H”- symbol
zbytkového tepla.
22
ČIŠTĚNÍ A ÚDRŽBA
Péče uživatele o průběžné udržování varné
desky v čistotě, jak rovněž její údržba, mají
výrazný vliv na prodloužení bezporuchového
exploatačního období.
Při čištění keramické tabule jsou
závazné identické zásady co v případě skleněného povrchu. V žádném
případě nepoužívejte brusných anebo
agresivních čisticích prostředků ani
písku do drhnutí, či houbičky s drsným
povrchem. Nepoužívejte také čisticí
zařízeni vyvíjejících páru na účely
čištění.
Čištění po každém použití
● Slabé, nepřipálené nečistoty setřete
vlhkou utěrkou bez čisticího přípravku.
Použití prostředku na mytí nádobí může
způsobit výskyt modravého přebarvení.
Tyto tvrdošíjné skvrny není vždy možné
odstranit při prvním čištění a to i při použití
speciálního čisticího prostředku.
● Silně přichycené nečistoty odstraňujte
ostrou škrabkou. Poté varný povrch
setřete vlhkou utěrkou.
Odstraňování skvrn
● Světlé skvrny s perlovým odstínem
(zůstatek hliníku) je možné odstraňo-
vat z ochlazené varné desky pomocí
speciálního čisticího přípravku. Zůstatky
vápenatých substancí (např. po vykypění
vody) je možné odstraňovat octem anebo
speciálním čisticím přípravkem.
● Při odstraňování cukru, pokrmů s obsahem cukru, umělých hmot a hliníkové
folie není možné vypínat dané varné pole!
Okamžitě důkladně z horkého varného
pole seškrabujte zbytky (v horkém stavu)
ostrou škrabkou. Po odstranění nečistot je
možné varnou desku vypnout a již zchlazenou varnou desku dočistit speciálním
čisticím přípravkem.
Škrabka na čištění varné desky
Zakazuje se používání Cillitu.
Speciální čisticí přípravky je možné koupit
v obchodních domech, speciálních elektrotechnických obchodech, drogeriích, v
potravinářských obchodech a kuchyňských
salonech. Ostré škrabky je možné koupit v
obchodech pro kutily, jak rovněž v obchodech
se stavebním materiálem, jak rovněž v obchodech s malířským příslušenstvím.
23
ČIŠTĚNÍ A ÚDRŽBA
Nikdy nenanášejte čisticí přípravek na horkou
varnou desku. Nejlépe umožněte čisticím
přípravkům trochu oschnout a teprve potom
je setřete na mokro. Eventuální zůstatky čisticího přípravku setřete vlhkou utěrkou před
opětovným nahřáním. V opačném případě
mohou působit leptavě.
V případě nesprávného zacházení s keramickou tabulí varné desky neneseme
odpovědnost z titulu záruky!
Periodické prohlídky
Mimo činnosti, které mají za úkol běžné
udržování čistoty varné desky je dále
potřebné:
● provádět periodickou kontrolu činnosti
ovládacích elementů a pracovních soustav varné desky. po uplynutí záruky,
nejméně jednou za dva roky, objednejte
v středisku servisní obsluhy technickou
prohlídku varné desky,
● odstraňte zjištěné provozní poruchy,
● proveďte periodickou údržbu pracovních
soustav varné desky.
Pozor!
Jestliže ovládání z jakéhokoliv
důvodu již není možné obsluhovat
ve stavu zapnutí varné desky, tehdy
vypněte existující hlavní vypínač
anebo vyšroubujte odpovídající pojistku a obraťte se na servis.
Pozor!
V případě výskytu prasknutí anebo
zlámání keramické tabule musíte
varnou desku okamžitě vypnout
a odpojit od sítě. Z tohoto důvodu
vypněte pojistku anebo vyjměte
zástrčku ze zásuvky. Poté se obraťte
na servisní službu.
Pozor!
Veškeré opravy a regulační činnosti
provádějte prostřednictvím vhodného střediska servisní obsluhy
anebo instalatérem, který vlastní
příslušná oprávnění.
24
ČINNOST V HAVARIJNÍCH SITUACÍCH
V každé havarijní situaci proveďte následující:
● vypněte pracovní soustavy varné desky
● odpojte elektrické napájení
● přihlaste opravu
● Některé drobné poruchy si může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v níže umístěné tabulce; předtím než se obrátíte na oddělení obsluhy zákazníka
anebo servisu zkontrolujte postupně body v tabulce.
PROBLÉM PŘÍČINA ČINNOST
1.Spotřebič nefunguje - výluka dodávky elektrického proudu
2.Spotřebič nereaguje na
zaváděné hodnoty
3.Spotřebič nereaguje a vy-
dává krátký zvukový signál
4.Spotřebič nereaguje a vy-
dává dlouhý zvukový signál
5.Celý spotřebič se vypíná - po zapnutí nebyly zave-
6.Jedno varné pole se vy-
píná, na displeji se svítí
písmeno „H”
- dotykový panel nebyl
zapnutý
- příliš krátce bylo stlačováno tlačítko (méně než 1
sekundu)
- současně bylo stlačeno
více tlačítek
- je zapnuté zabezpečení
před dětmi (blokáda)
- nesprávná odsluha (bylo
stlačeno nevhodné čidlo
anebo příliš rychle)
- čidlo (a) zakryté(á) anebo
zašpiněné(á)
dené žádné hodnoty v čase
delším než 10 s
- čidlo (a) zakryté(á) anebo
zašpiněné(á)
- omezení času práce - opětovně zapněte varné pole
- čidlo (a) zakryté(á) anebo
zašpiněné(á)
- přehřátí elektronických elementů
- zkontrolujte pojistku domácí
instalace, spálenou vyměňte
- zapněte
- o něco déle stlačujte
tlačítka
- vždy stlačujte pouze jedno
tlačítko (s výjimkou kdy
vypínáme varné pole)
- vypněte zabezpečení před
dětmi (blokáda)
- opětovně uveďte do provozu varnou desku
- odkryjte anebo očistěte
čidla
- opětovně zapněte dotykový panel a okamžitě
zaveďte údaje
- odkryjte anebo očistěte
čidla
- odkryjte anebo očistěte
čidla ly
25
ČINNOST V HAVARIJNÍCH SITUACÍCH
PROBLÉM PŘÍČINA ČINNOST
7. Nesvítí ukazatel zbytkového tepla, mimo že varná
pole jsou ještě horká.
8.Prasknutí v keramické
varné desce.
9.Pokud vada ještě nebyla
odstraněna.
- výluka v dodávce proudu,
spotřebič byl odpojený od
sítě.
Nebezpečí! Okamžitě odpojte varnou desku od sítě
(pojistka). Obraťte se na nejbližší servis.
Odpojte varnou desku od sítě (pojistka!). Obraťte se na nejbližší servis.
Důležité!
Zákazník odpovídá za správný stav spotřebiče a jeho odpovídající používání v domácnosti. Jestliže z důvodu chyby v
obsluze objednáte servis, tehdy taková návštěva v záruční
lhůtě bude pro Vás spojena s náklady.
Za škody způsobené nedodržováním tohoto návodu nemůžeme bohužel odpovídat.
- ukazatel zbytkového tepla
bude opětovně fungovat teprve po nejbližším zapnutí a
vypnutí ovládacího panelu.
10. Indukční varná deska
vyluzuje chraplavé zvuky.
11. Indukční varná deska
vydává zvuky, které se spojují
s hvizdy.
12. Symbol E2 Přehřátí indukčních cívek - nedostatečné chlazení,
Je to normální jev. Pracuje ventilátor chladící elektronické soustavy.
Je to normální jev. V souladu s frekvencí práce cívek v průběhu
používání několika varných polí, při maximálním výkonu varná
deska vydává lehký hvizd.
- zkontrolujte, zda podmínky
vestavění varné desky jsou
v souladu s návodem k obsluze.
- zkontrolujte hrnec v souladu s
poznámkou na str. 14.
26
TECHNICKÉ ÚDAJE
Jmenovité napětí 400V 2N~50 Hz
Jmenovitý výkon varných desek: PB*4VI512FTB*M
- indukční varné pole :
- indukční varné pole : Ø 180 mm 1400 W
- indukční varné pole : Ø 220 mm 2300 W
- indukční varné pole Booster: Ø 220 mm 2300/3000 W
Rozměry 576 x 518 x 50;
Hmotnost ca.10,5 kg;
Splňuje požadavky norem EN 60335-1; EN 60335-2-6, které platí v Evropské unii.
ZÁRUKA
Záruka
Záruční servis dle záručního listu.
Výrobce nenese odpovědnost za žádné škody způsobené nesprávným používáním výrob ku.
Vyplňte laskavě typ a výrobní číslo z typového štítku.
Typ...................................................
Výrobní číslo...........................................
27
SKVÁŽENÝ ZÁKAZNÍK,
Varná doska Amica je spojením výnimočnej jednoduchosti v používaní a skvelej účinnosti.
Po prečítaní návodu nebude obsluha varnej dosky problémom.
Bezpečnosť a funkčnosť varnej dosky, ktorá opustila továreň, boli pred zabalením dôkladne
preverené na kontrolných stanoviskách.
Vážený zákazník, prosíme Vás, aby ste si pred uvedením zariadenia do prevádzky pozorne
prečítali tento návod. Dodržiavanie v ňom uvedených pokynov Vás ochráni pred nesprávnym
používaním.
Návod na obsluhu si uschovajte a skladujte tak, aby bol vždy po ruke.
Dôkladne dodržiavajte návod na obsluhu z dôvodu vyhnutia sa nehodám.
Pozor!
Spotrebič používajte len po prečítaní tohto návodu.
Prístroj bol skonštruovaný len na účely varenia. Akékoľvek iné využitie (napr. na vykurovanie miestností) nezodpovedá jeho charakteristike a môže byť nebezpečné.
Výrobca si vyhradzuje právo zaviesť zmeny, ktoré nemajú vplyv na prevádzku
prístroja.
Vyhlásenie výrobcu
Výrobca deklaruje, že tento výrobok spĺňa základné požiadavky nižšie uvedených európskych
smerníc:
• smernica o bezpečnosti elektrických zariadení nízkeho napätia 206/95/ES,
• smernica elektromagnetickej kompatibility 2004/108/ES
a preto bol tento výrobok označený znakom a bolo mu vystavené prehlásenie o zhode
sprístupňované orgánom kontrolujúcim trh.
28
OBSAH
Základné informácie..............................................................................................28
Bezpečnostné pokyny používania...........................................................................30
Popis výrobku..........................................................................................................33
Inštalácia..................................................................................................................34
Obsluha....................................................................................................................37
Čistenie a údržba..................................................................................................49
Odstraňovanie porúch..........................................................................................51
Technické údaje.......................................................................................................53
Záruka ............................................................................................................................53
29
BEZPEČNOSTNÉ POKYNY POUŽÍVANIA
● Pred prvým použitím indukčnej varnej dosky si pozorne preštudujte tento návod na obsluhu.
Vďaka tomu si zaistíte bezpečnú prevádzku varnej dosky a zabránite jej poškodeniu.
● Ak indukčnú varnú dosku používate v tesnej blízkosti rádia, televízora alebo iného vyžarujúceho prístroja, overte či panel s tlačidlami správne funguje.
● Varnú dosku by mal inštalovať oprávnený inštalatér – elektrotechnik.
● Dosku neinštalujte v blízkosti chladiacich zariadení.
● Nábytok, do ktorého inštalujete varnú dosku, musí byť odolný voči teplotám cca 100°C.
Vzťahuje sa to na preglejky, okraje, povrchy , ktoré sú vyrobené z plastickej hmoty, lepidlá
a laky.
● Varnú dosku používajte až po jej vstavaní do nábytku. Vďaka tomu budete chránení pred
nebezpečným dotykom častí ktoré zostávajú pod napätím.
● Opravu elektrických zariadení môžu vykonávať len odborníci. Neodborné opravy môžu byť
pre užívateľa nebezpečné.
● Prístroj je odpojený od hlavného prívodu elektrickej energie len vtedy, ak je vypnutá poistka
alebo ak zástrčka je vytiahnutá zo zásuvky.
● Zástrčka napájacieho vodiča po inštalovaniu varnej dosky musí byť dostupná
● Nedovoľte deťom aby sa so spotrebičom hrali.
● Toto zariadenie nie je určené na používanie osobami (vrátane detí) s obmedzenými fyzickými,
zmyslovými alebo psychickými schopnosťami alebo osobami s nedostatkom skúseností
a znalostí prístroja, iba ak je uskutočňované pod dohľadom inej osoby alebo v súlade s
návodom na obsluhu prístroja, poskytnutými osobami zodpovednými za ich bezpečnosť.
● Osoby s implantovanými zariadeniami na podporu životných funkcií (napr. kardiosti-
mulátorom, inzulínovou pumpou, alebo sluchovým prístrojom) musia sa uistiť, že
indukčná varná doska (frekvenčný rozsah pôsobenia indukčnej varnej dosky činí
20-50 kHz) nebude rušiť prácu týchto prístrojov.
● V prípade výpadku napätia v sieti všetky nastavenia budú vymazané. Po obnovení sieťového
napätia odporúčame opatrnosť. Pokiaľ sú varné zóny horúce, bude zapnutý ukazovateľ
zvyškového tepla „H”, a ako v prípade prvého zapnutia kľúč blokády.
● Ukazovateľ zvyškového tepla vstavaný v elektronický systém informuje o tom, či je doska
ešte zapnutá a či je ešte horúca.
● Ak sa v blízkosti varnej zóny nachádza napájacia zásuvka, uistite sa, že napájací kábel sa
nedotýka horúcich miest.
● Počas varenia na tuku alebo oleji nenechávajte dosku bez dozoru, pretože tieto látky predstavujú nebezpečenstvo požiaru.
● Nepoužívajte plastové nádoby, alebo nádoby z hliníkovej fólie (alobalu). Pri vysokých teplotách sa tavia a môžu poškodiť keramickú tabuľu.
● Cukor, kyselina citrónová, soľ, atď. v tepelnom buď pevnom stave, ani plasty sa nesmú dostať
do styku s horúcimi varnými zónami.
● Ak sa však na varnú zónu dostane neopatrnosťou cukor alebo plast, v žiadnom prípade
nevypínajte varnú dosku, ale zoškrabte ostrou škrabkou. Chráňte si ruky pred popálením
a poranením.
30
BEZPEČNOSTNÉ POKYNY POUŽÍVANIA
● Na indukčnej varnej doske používajte len hrnce a panvice s ideálne rovným dnom, bez
ostrých okrajov a hrán, inak môže dôjsť k trvalému poškodeniu skla.
● Vykurovacia plocha indukčnej varnej dosky je odolná voči tepelnému nárazu. Nie je citlivá
ani na chlad, ani na teplo.
● Nepustite na keramickú tabuľu žiadne predmety. Bodový náraz, napr. padajúca korenička
môže viesť k vzniku prasklín a úlomkov keramickej tabuľe.
● V prípade poškodenia, zvyšky pokrmov, ktoré prekypeli môžu vniknúť do častí indukčnej
varnej dosky, ktoré sú pod prúdom.
● Ak povrch varnej dosky je prasknutý, vypnite prístroj, aby ste sa vyhli nebezpečenstvu
úrazu elektrickým prúdom
● Nepoužívajte povrch dosky ako kuchynskú doštičku na krájanie alebo ako pracovnú plochu.
● Odporúčame nenechávať na povrchu dosky kovové predmety ako nože, vidličky, lyžice a
pokrievky, inak budú horúce.
● Neinštalujte varnú dosku nad šporák bez ventilátora, nad umývačku riadu, chladničku,
mrazničku alebo práčku.
● Ak ste inštalovali varnú dosku do pracovnej dosky, vzduch, ktorý vyteká z ventilačného
systému dosky môže nahrievať na vysokú teplotu všetky kovové predmety, ktoré sa nachádzajú v skrinke. Z ohľadu na to odporúčame používanie bezprostredný kryt (viď obr.
2).
● Dodržujte pokyny pre údržbu a čistenie keramickej tabule. Ak nebudete postupovať v
súlade s týmito pokynmi, stratíte nárok nároky plynúce zo záruky.
31
ÚSPORA ENERGIE
VYBAĽOVANIE
Každý, kto náležite využíva
energiu, nielen šetrí peniaze, ale koná tiež vedome
v súlade s potrebami životného prostredia. Preto
pomôžme aj my, šetrime
elektrickou energiou! A
môžeme to urobiť takto:
●Používaním vhodného riadu.
Hrnce s plochým a hrubým dnom pomáhajú
ušetriť až 1/3 elektrickej energie. Pamätajte
tiež na pokrievky, v opačnom prípade sa
spotreba elektrickej energie zvyšuje až
štvornásobne!
●Udržujte varné zóny a dná hrncov či-
sté.
Nečistoty bránia v prenose tepla – silne pripálené zvyšky potravín je možné odstrániť len
prostriedkami, ktoré sú pre životné prostredie
škodlivé.
●Snažte sa „nenakukovať do hrncov”
príliš často.
●Neinštalujte varnú dosku v tesnej blízko-
sti chladničiek/mrazničiek.
Dochádza potom totiž k zbytočnému plytvaniu elektrickej energie.
Zariadenie je chránené pred
poškodením počas prepravy.
Prosíme Vás, aby ste po vybalení zariadenia zlikvidovali
obalové materiály spôsobom
neohrozujúcim životné prostredie. Všetky materiály použité na zabalenie sú neškodné pre životné prostredie,
sú 100% recyklovateľné a sú označené
príslušným symbolom.
Pozor! Dávajte pozor, aby sa obalové materiály (polyetylénové vrecká, kúsky polystyrénu atď.) nedostali do rúk deťom.
LIKVIDÁCIA ZARIADENÍ
Toto zariadenie je označené v súlade s Európskou smernicou 2002/96/WE a poľským
Zákonom o opotrebovaných elektrických a
elektronických zariadení príslušným symbolom prečiarknutého kontejnera na odpadky.
Tento symbol znamená, že sa
pri likvidácii nesmie miešať
s inými domácimi odpadmi .
Užívateľ musí zariadenie odovzdať v zbernom stredisku na
recykláciu elektrických alebo
elektronických zariadení. vykonávajúci zber, v tom miestne zberné strediská, obchody a obecné úrady, tvoria systém
umožňujúci odovzdávanie týchto spotrebičov Správny postup pri likvidácii elektrického
a elektronického zariadenia predchádza
negatívnemu vplyvu škodlivých pre ľudské
zdravie a životné prostredie konzekvencií,
ktoré vyplývajú z prítomnosti nebezpečných
častí ako aj nesprávneho skladovania a recyklácie takýchto zariadení.
32
POPIS VÝROBKU
3
5
2
2
7
3
4
3
3
8
1
6
Opis dosky PB*4VI512FTB2M
Indukčná varná zóna Booster
(zadná pravá)
Indukčná varná zóna (zadná
ľavá)
Indukčná varná zóna Booster
(predná ľavá)
Indukčná varná zóna (predná
pravá)
Ovládací panel
1. Senzor zapni/vypni dosku
2. Senzor plus/senzor voľby varných zón
3. Ukazovateľ stupňa tepelného výkonu s desatinnou bodkou
4. Senzor mínus varných zón
5. Senzor zapnutia/vypnutia hodín, senzor plus hodín
6. Displej hodín
7. Kontrolka hodín
8. Senzor funkcie „Booster”
33
INŠTALÁCIA
560
490
min
60
min
50
Pripravte miesto v pracovnej doske k vstavaniu varnej dosky.
l Hrúbka pracovnej dosky nábytku je od 28 do 40 mm, hĺbka pracovnej dosky min 600
mm. Pracovná doska by mala byť plochá a vo vodorovnej polohe. Utesnite a zabezpečte
pracovnú dosku od strany stien pred zaliatím a vlhkom.
l Minimálna vzdialenosť medzi okrajom otvoru a okrajom pracovnej dosky spredu je min
60 mm, a zozadu min 50 mm.
l Minimálna vzdialenosť medzi okrajom otvoru a bokmi susednej skrinky je min. 55 mm.
l Vstavaný nábytok musí mať preglejku, a lepidlo k jej prilepeniu musí byť odolné voči
teplote 100°C. Nesplnenie tejto podmienky môže zapríčiniť deformáciu povrchu, alebo
odlepenie preglejky.
l Okraje otvoru musia byť zabezpečené látkou odolnou voči vlhkosti.
l Otvor v pracovnej doske vykonajte v súlade s rozmermi uvedenými na obr. 1.
l Pod spodkom dosky nechajte voľný priestor minimum 25 mm, aby ste umožnili správnu
cirkuláciu vzduchu a aby ste unikli nahriatia plochy vôkol dosky, obr. 2
1
34
500x10mm
25mm
80mm
500x10mm
500x50mm
10mm
Minimum
INŠTALÁCIA
5 10mm÷
5 10mm÷
Obr. 2
Vstavanie skrinky v pracovnej
doske.
Neinštalujte dosku nad sporákom bez ventilácie.
35
Vstavanie v pracovnej doske nad
sporákom s ventiláciou.
54
321
54
321
15
15
6
INŠTALÁCIA
320
560
490
min
60
min
50
320
560
270 50
490
min
60
min
50
270
50
Inštalácia dosky PB*4VI512FTB*M - úchyt
• Ak pracovná doska má hrúbku 38 mm k pripevneniu dosky použite 4 úchyty “A”. Spôsob
montáže je uvedený na obr. 3 a 4. Ak pracovná doska má hrúbku 28 mm okrem úchytov
“dodatočne použite 4 drevené kolíky o rozmeroch 15x15x50 mm. Spôsob montáže je
uvedený na obr. 5 a 6.
• Skontrolujte, či tesnenie presne prilieha k doske. Jemne priskrutkujte úchyty odspodu
dosky.
• Očistite pracovnú dosku, vložte varnú dosku do otvoru a pritlačte ju k pracovnej doske.
• Úchyty nastavte kolmo do hrany dosky a celkom dotiahnite.
3
1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky
5
1. pracovná doska
2. skrutka
3. pripevňujúci úchyt
4. varná doska
5. tesnenie dosky
6. drevený kolík
4
6
36
OBSLUHA
Pred prvým použitím
● starostlivo očistite indukčnú dosku. S indukčnou doskou zaobchádzajte ako so sklenenou
tabuľou,
● pri prvom použití sa môže objaviť slabý zápach, preto v miestnosti zapnite vetranie alebo
otvorte okno,
● dosku prevádzkujte podľa bezpečnostných pokynov.
Spôsob fungovania indukčnej varnej zóny
Elektrický generátor dodáva prúd cievke, ktorá sa nachádza
vo vnútri spotrebiča. Keď táto cievka vytvára magnetické
pole, do hrnca, ktorý je umiestnený na doske, prenikajú
indukované prúdy.
Takéto prúdy z hrnca tvoria ozajstný prenášač tepla, zatiaľ
čo sklená tabuľa dosky ostáva studený.
Tento systém zaisťuje používanie hrncov, ktorých dno je poddajné na pôsobenie magnetického pola.
Všeobecne sa dá povedať, že indukčnú technológiu charakterizujú dve vlastnosti:
• vďaka tomu, že teplo je vyžarované pomocou hrnca, je možné maximálne využitia tepla,
• nedochádza k javu tepelnej zotrvačnosti, pretože varenie sa automaticky začína vo chvíli
umiestnenia hrnca na doske a končí sa okamihom jeho stiahnutia z dosky.
Ochranné zariadenie:
Ak doska bola správne inštalovaná a je správne využívaná, ochranné zariadenia sú potrebné
zriedkakedy.
Ventilátor: chráni a ochladzuje ovládacie a napájacie komponenty. Môže pracovať na dve
rýchlosti, funguje automaticky. Ventilátor pracuje vtedy, keď varné zóny sú vypnuté a funguje
do chvíle keď sa elektronický systém úplne ochladí.
Tranzistor: Teplota elektronických komponentov je meraná nepretržite pomocou sondy. Ak
sa nebezpečne zvyšuje teplota, systém automaticky znižuje výkon varnej zóny alebo odpojí
varnú zónu nachádzajúcu sa najbližšie k horúcim elektronickým elementom.
Detekcia: detektor prítomnosti hrnca umožňuje prevádzku dosky, a teda ohrievanie. Malé
predmety umiestnené na varnej ploche (napr. lyžička, nôž, prstienok, prsteň...) nebudú identikované ako hrnce, preto tiež sa doska nezapne.
37
OBSLUHA
Detektor prítomnosti hrnca v indukčnej zóne
Detektor prítomnosti hrnca je inštalovaný vo varných doskách s indukčnými zónami. Be-
hom prevádzky varnej dosky detektor prítomnosti hrnca automaticky zapína alebo vypína
tvorbu tepla v zóne varenia, vo chvíli umiestňovania hrnca na doske alebo po jeho stiahnutí
z dosky. Zaručuje to úsporu energie.
● Ak zóna varenia je používaná s príslušným hrncom, na displeji sa ukáže teplotná indi-
kácia.
● Indukcia vyžaduje používanie dobre zvolených hrncov s dnom zhotoveným z magnetickej
látky (viď tabuľka 40)
Ak sa na zóne varenia nenachádza hrniec alebo použitý hrniec nie je vhodný, na displeji sa ukáže symbol . Zóna sa nezapne. Ak v priebehu desiatich minút nebude
indikovaný žiaden hrniec operácia zapnutia dosky bude zrušená.
Ak chcete vypnúť zónu varenia, vypnite ju pomocou dotykových senzorov, nielen
stiahnutím hrnca.
Detektor hrnca nepracuje ako senzor zapni/vypni dosku.
Indukčná varná doska je opatrená senzormi ovládanými dotykom označených oblastí.
Každý dotyk senzora je potvrdený akustickým signálom.
Pri zapínaní a vypínaní, a pri nastavovaní stupňa tepelného výkonu sa vždy dotýkajte
iba jedného senzora. Ak sa dotknete súčasne niekoľkých senzorov (s výnimkou hodín a kľúča), systém bude ignorovať zadané ovládacie signály, a ak budete senzory
dotýkať príliš dlho bude signalizovať poruchu.
Po zakončení používania vypnite varnú zónu regulátorom a nespoliehajte sa na
ukazovateľoch detektora riadu.
38
OBSLUHA
Výkon varnej dosky je podmienený výberom vhodného kvalitného riadu.
Výber riadu k vareniu v indukčnej zóne
● Vždy používajte vysoko kvalitný riad s ideálne rovným dnom: používanie takýchto hrncov
zabraňuje vzniku vysokej teploty, v ktorých by jedlá počas varenia mohli privrieť. Hrnce a
panvice so silnými stenami zaručujú dokonalé rozvádzanie tepla.
● Vždy zaistite aby dno hrncov bolo suché: po naplnení hrnca alebo jeho vytiahnutí z
chladničky skontrolujte, či dno je suché. Vďaka tomu doska ostane čistá.
● Pokrievka na hrnci zabraňuje úniku tepla a tak skracuje čas nahrievania a znižuje spotrebu
elektrickej energie.
Energia je najlepšie odvádzaná, keď rozmer hrnca zodpovedá rozmerom varnej zóny.
Najmenšie a najväčšie možné priemery sú uvedené v tabuľke a závisia na kvalite nádoby.
Indukčná varná zóna Priemer dna hrnca pre indukčné varenie
Priemer (mm) Minimum (mm) Maximum (mm)
220 140 220
180 90 180
Použitie menšieho hrnca ako uvedený minimálny priemer môže spôsobiť, že
indukčná varná zóna nebude fungovať.
Optimálnu kontrolu teploty pomocou indukčného modulu zaručí ploché dno
hrnca.
Vyhĺbené dno hrnca alebo hlboko vytlačené logo výrobcu majú negatívny
vplyv na overovanú teplotu indukčným modulom a môžu zapríčiniť prehriatie
nádob.
Nepoužívajte poškodené nádoby napr. so zdeformovaným dnom, spôsobeným
príliš vysokou teplotou.
39
OBSLUHA
Výber riadu pre indukčné zóny
Označenie riadu Skontrolujte, či je na štítku uvedená in-
Používajte magnetické hrnce (zo smaltovaného plechu, feritickej ocele, liatiny), vyskúšajte ich priložením
magnetu ku dnu hrnca (musí ho prichytiť).
Nehrdzavejúca oceľ Nerozozná prítomnosť hrnca
Okrem hrncov z feritomagnetickej ocele
Hliník Nerozozná prítomnosť hrnca
Liatina Vysoká účinnosť
Pozor: hrnce môžu poškriabať dosku
Smaltovaná oceľ Vysoká účinnosť
Odporúča sa nádoby s plochým, silným a rovným
dnom
Sklo Nerozozná prítomnosť hrnca
Porcelán Nerozozná prítomnosť hrnca
Riad s medeným dnom Nerozozná prítomnosť hrnca
formácia o tom, že hrniec je vhodný pre
použitie na indukčných doskách.
40
OBSLUHA
Ovládací panel
● Po pripojení dosky do elektrickej siete, všetky ukazovatele sa na chvíľu zapália. Varná
doska je pripravená k používaniu.
● Varná zóna je vybavená v elektronické senzory, ktoré zapneme stlačením cez minimum
jednu sekundu.
● Každé zapnutie senzorov je signalizované zvukom.
Do oblasti senzorov neklaďte žiadne predmety (môže to aktivovať hlásenie
poruchy), a tieto oblasti udržujte ich v čistote.
Zapnutie varnej zóny
Senzor zapni/vypni (1) musí byť stlačený minimum jednu sekundu. Varná doska je aktívna,
na všetkých ukazovateľoch výkonu sa svieti číslica „0” a pulzuje desatinná bodka.
Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Ak je na displejoch aktívna blokáda, svietia sa písmená L, vtedy nie je možné zapnúť
varnú dosku (viď Odblokovanie varnej dosky).
Zapnutie varnej zóny
Po zapnutí varnej zóny senzorom zapnutie/vypnutie (1), v priebehu nasledujúcich 10
sekúnd zapnite vybranú varnú zónu (5).
1. Po stlačení senzora označujúceho vybranú varnú zónu (2), na príslušnom ukazovateli hodnoty tepelného výkonu pre danú varnú zónu, sa svieti číslica „0” a desatinná
bodka.
2. Senzorom „+” (2) alebo „-” (4) nastavíte požadovanú hodnotu tepla.
Ak v priebehu 10 sekúnd neprestavíte žiaden senzor, vtedy sa varná zóna vypne.
Varná zóna je aktívna, keď sa na všetkých displejoch svieti desatinná bodka, čo znamená, že zóna je pripravená k vykonávaniu nastavenia tepelného výkonu.
41
OBSLUHA
Nastavenie hodnoty tepelného výkonu indukčnej zóny
V čase ukázania na ukazovateli varnej zóny (3) “0” a desatinnej bodky, môžeme začať nastavovať požadovaný stupeň tepelného výkonu presúvaním prstom po senzore (2).
Funkcia Booster „P”
Funkcia Booster spočíva vo zvýšení výkonu zóny Ø 220 - z 2300W na 3000W.
Pri zapnutom a aktívnom indukčnom poli stlačením senzora (8) spustíte funkciu Booster
(zrýchleného varenia), čo je signalizované zobrazením písmena „P” na displeji pola.
Funkcia Booster sa vypína po opätovnom dotyku senzora (8) alebo po dotyku senzora (-) pri
aktívnej indukčnej zóne alebo po zodvihnutí hrnca z indukčnej zóny.
Pre varnú zónu Ø 220 je čas pôsobenia funkcie Booster obmedzený senzorovým
(ovládacím) panelom do 5 minút. Po automatickom vypnutí funkcie Booster, varná zóna ďalej hreje s nominálnym výkonom. Funkcia Booster môže opäť zostať
zapnutá, ale len v prípade, že cievky a čidlá teploty v elektronickom systéme
majú takú možnosť.
Ak počas pôsobenia funkcie Booster stiahnete hrniec z varnej zóny, funkcia je
naďalej aktívna a čas sa stále odrátava.
V prípade prekročenia teploty (elektronického systému alebo cievky) varnej zóny
počas pôsobenia funkcie Booster, funkcia Booster sa automaticky vypne. Varná
zóna sa vracia späť k nominálnemu výkonu.
Ovládanie funkcie Booster
Dve zvisle uložené varné zóny tvoria dvojicu.
Ak zapíname funkciu Booster je celkový výkon príliš veľký, tepelný výkon
druhej zóny v páru bude automaticky zredukovaný.
42
OBSLUHA
Funkcia blokády
Funkcia blokády slúži na to, aby bola varná zóna chránená pred zapnutím deťmi, a jej zapnutie
je možné po odblokovaní.
Blokácia varnej dosky
Zapnutie blokády je možné iba vtedy, keď ovládací panel dosky je zapnutý a žiadna varná
zóna ani hodiny nie sú aktívne ( na displejoch sa svietia číslice „0” s blikajúcou bodkou).
Po zapnutí panela senzorom (1) súčasne stlačte senzor (2) varnej prednej pravej zóny a
senzor (4), potom opäť stlačte senzor (2) varnej prednej pravej zóny. Teraz sa na všetkých
displejoch ukáže „L” čo znamená zapnutie funkcie blokády. Ak varné zóny sú horúce, bude
písmeno „L” s písmenom „H” svietiť premenlivo.
Blokáda dosky vykonajte v priebehu 10 sekúnd a nestláčajte žiadne iné senzory
okrem spomenutých. V opačnom prípade doska nebude zablokovaná.
Varná doska je zablokovaná do momentu odblokovania, aj keď ovládací panel
dosky sa vypína a zapína. Odpojenie dosky od napájacej siete nevypne blokáda
dosky.
Odblokovanie dosky na čas varenia
Po zapnutí panela senzorom (1) sa na všetkých displejoch ukáže písmeno „L”. Stlačte súčasne senzor (2) varnej prednej pravej zóny a senzor (4). Písmená „L” zmiznú, a na displejoch
varných zón sa ukážu číslice ”0.” s blikajúcou bodkou. Môžete začať zapínať varné zóny. (ako
je to opísané v kapitole „Nastavenie tepelného výkonu indukčnej zóny”).
Denitívne odblokovanie dosky
Po zapnutí panela senzorom (1) sa na všetkých displejoch ukáže písmeno „L”. Stlačte súčasne senzor (2) varnej prednej pravej zóny a senzor (4), a nasledovne opäť stlačte senzor (4).
Ovládací panel dosky je vypnutý (displeje sa nesvietia).
Odblokovanie dosky vykonajte v priebehu 10 sekúnd a nestláčajte žiadne iné
senzory okrem spomenutých. V opačnom prípade doska nebude denitívne odblokovaná.
Ak ovládací panel je správne odblokovaný, po stlačení senzora (1) sa na všetkých
displejoch objaví číslica „0” s blikajúcou bodkou. Ak varné zóny sú horúce, bude
číslica „0” s písmenom „H” svietiť premenlivo.
43
OBSLUHA
Indikátor zvyškového tepla
Ak vypnete horúcu varnú zónu, bude svietiť „H” čo znamená „varná zóna je horúca!”.
Nedotýkajte sa varnej zóny, aby ste
sa neobarili, a neklaďte na zóny
predmety citlivé na teplo!
Keď indikátor prestane svietiť, môžete dotknúť varné zóny, ale pamätajte, že ešte
nevychladli na hodnotu teploty okolia.
V prípade nedos tatku napätia
indikátor zvyškového tepla sa
nesvieti.
Obmedzenie času prevádzky
Pre zvýšenie spoľahlivosti je indukčná doska
vybavená obmedzovacom prevádzkovača
času pre každú varnú zónu. Maximálny čas
prevádzky závisí na poslednej zvolenej hodnote pracovného výkonu.
Ak pracovný výkon zostáva nezmenený počas určitého času (viď tabuľka), varná zóna
sa automaticky vypne a ukazovateľ zvyškového tepla sa aktivuje. Avšak v každej chvíli
môžete zapínať a používať jednotlivé varné
zóny v súlade s návodom na obsluhu.
Pre úsporu elektrickej energie hodnota tepelného výkonu „9” sa automaticky po 30 minútach redukuje
na hodnotu výkonu „8”, naopak
čas prevádzky sa nemení.
44
Hodnota tepel-
ného výkonu
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8 2
9 1,5
P - Ø 180 1,5
P - Ø 220 0,08
Maximálny čas
prevádzky v
hodinách
1,8
OBSLUHA
Funkcia automatického prihrievania
● Zvolená varná zóna musí byť nastavená na stupni výkonu „0”.
● Stlačenie senzora (4) spôsobuje prechod na úroveň výkonu 9.
● Nasledovne je potrebné dotknúť senzor „+” (2) zvolenej varnej zóny, na ukazovateli sa
ukáže písmeno „A”.
● Teraz je potrebné zvoliť plánovaný stupeň výkonu senzorom (4).
Na ukazovateli stupňa výkonu danej varnej zóny, sa striedavo ukazuje písmeno „A” a
užívateľom naprogramovaný stupeň výkonu.
Po uplynutí času dodania dodatkového výkonu, varná zóna sa automaticky prepne na
zvolený stupeň výkonu, ktorý bude na ukazovateli viditeľný.
Ak po zapnutí funkcie automatiky
rýchleho prihrievania, senzor voľby
stupňa výkonu ostane v polohe „9”
dlhšie ako 3 sekundy, tzn. nebude
vykonaná voľba stupňa výkonu,
funkcia automatiky rýchleho prihrievania sa vypne.
Ak stiahnete riad z varnej zóny a
opätovne ho položíte pred uplynutím 10 minút, prihrievanie s dodatočným výkonom bude uskutočnený
do konca.
Hodnota tepel-
ného výkonu
1 0,8
2 2,4
3 3,8
4 5,2
5 6,8
6 2,0
7 2,8
8 3,6
9 0,2
Čas trvania auto-
matického prihrie-
vania dodatočným
výkonom
(v minútach)
-
Funkcia hodín
Programové hodiny uľahčujú proces varenia vďaka možnosti programovania času pôsobenia varných zón. Môžete ich používať aj ako poplachové hodiny.
Zapnutie hodín
Programové hodiny uľahčujú proces varenia vďaka možnosti programovania času pôsobenia
varných zón. Môžete ich používať aj ako poplachové hodiny.
● Dotknutím senzora zapnutie/vypnutie varnej zóny (2), je potrebné zvoliť príslušnú varnú
zónu. Svieti sa desatinná bodka.
● Dotknutím senzorov „+” (2) alebo „-” (4) nastavte požadovanú hodnotu tepelného výkonu
v rozsahu 1-9.
● Dotknutím senzora zapnutie/vypnutie hodín (5), zapíname hodiny. Na ukazovateli hodín
(6) sa ukazujú číslice „00”.
45
OBSLUHA
● Dotknutím senzora „+” (5) alebo „-” (4) sa nastavuje požadovaný čas varenia (01 do 99
minút). Hodiny začnú fungovať po uplynutí niekoľkých sekúnd. Svieti sa kontrolka časovo
naprogramovanej varnej zóny.
Všetky varné zóny môžu v systéme časového programovania pomocou hodín
súčasne pracovať. Neprerušované pridržiavania senzorov „+” (5) alebo „-” (4)
urýchli zavedenie času varenia.
Funkcia prihrievania
Funkcia prihrievania jedál udržiava teplotu hotových potravín na varnej zóne. Zvolená varná
zóna je zapnutá na nízky tepelný výkon. Výkon varnej zóny je riadený funkciou prihrievania jedál,
čo znamená, že teplota jedla vynáša cca 65°C. To je príčina, prečo teplé a hotové jedlo nemení
nepriaznivo svoju chuť a sa neprilepuje do dna hrnca. Túto funkciu môžete využiť pre rozpustenie masla, čokolády atď. Musíte však použiť vhodný hrniec s plochým dnom, aby čidlo, ktoré je
umiestnené vo varnej zóne mohlo presne merať teplotu hrnca.
Funkciu prihrievania môžete zapnúť na každej varnej zóne.
Z mikrobiologického dôvodu sa neodporúča príliš dlhé udržovanie pokrmov v teple, preto tiež
túto funkciu dotykový panel vypína po 2 hodinách.
Funkcia prihrievania jedál je nastavená ako
dodatočný teplotný výkon medzi pozíciou „0
1” a na displeji sa ukáže ako symbol „ ”
Funkciu prihrievania zapnete rovnakým
spôsobom, ako je to opísané v bode „Za-
pnutie varnej zóny”
Funkciu prihrievania vypnete rovnakým
spôsobom, ako je to opísané v bode „Vyp-
nutie varnej zóny ”.
46
OBSLUHA
Zmena nastaveného času varenia
V každej chvíli varenia môžete zmeniť nastavený čas jeho trvania.
● Dotknutím senzora zapnutie/vypnutie varných zón (2), je potrebné zvoliť príslušnú varnú
zónu. Svieti sa desatinná bodka.
● Dotknutím senzora zapnutie/vypnutie hodín (5) zapíname hodiny. Pulzuje ukazovateľ zvolenej zóny.
● Dotknutím senzora „+” (5) alebo „-” (4) programujeme nový čas varenia.
Kontrola uplynutia času varenia
Ostávajúci čas do konca varenia je možné v každom okamihu skontrolovať dotknutím senzora
zapnutie/vypnutie (2) varnej zóny.
Vypnutie hodín
Po uplynutí nastaveného času varenia sa zapne zvukový signál, ktorý môžete vypnúť stlačením
ľubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.
Ak chcete hodiny vypnúť skôr:
● Dotknutím senzora zapnutie/vypnutie varných zón (2), je potrebné zvoliť príslušnú varnú
zónu. Svieti sa desatinná bodka.
● Nasledovne je potrebné dotknúť senzor zapnutie/vypnutie hodín (5).
● Dotknutím senzora „-” (4) čas varenia znižujeme do polohy „00”. Funkcia hodín sa vypne,
a varná zóna bude fungovať ďalej, pokiaľ ju ručne nevypnete.
Rýchle vypnutie hodín
● Dotknutím senzora zapnutie/vypnutie varných zón (2), je potrebné zvoliť príslušnú varnú
zónu. Svieti sa desatinná bodka.
● Nasledovne je potrebné dotknúť senzor zapnutie/vypnutie hodín (5).
● Súčasným stlačením senzorov „+” (5) a „-” (4) varná zóna zostane vypnutá. Na ukazovateli
hodín sa ukáže „00”, a na ukazovateli varnej zóny zostanie stupeň nastaveného výkonu.
47
OBSLUHA
Hodiny ako časovač
Hodiny nastavujúce čas varenia môžu byť používané ako dodatočný poplach, ak prevádzka
varných zón nie je ovládaná časovo.
Zapnutie alarmu
Ak je kuchynská doska zapnutá:
● Zapnite dosku stlačením senzora varnej dosky vypni /zapni (1).
● Nasledovne je potrebné dotknúť senzor zapnutie/vypnutie hodín (5).
● Stlačením senzorov „+” (5) alebo „-” (4) je potrebné zvoliť požadovaný čas.
Vypnutie alarmu
Po uplynutí nastaveného času sa zapne zvukový signál, ktorý môžete vypnúť stlačením
ľubovoľného senzora, alebo sa po dvoch minútach signál sám automaticky vypne.
Ak chcete signál vypnúť skôr:
● Je potrebné dotknúť senzora zapnutie/vypnutie hodín (5).
● Dotknutím senzora „-” (4) čas alarmu znižujeme do polohy „00”.
● Funkcia časovača sa vypne. Súčasným stlačením senzorov „+” (5) a „-” (4), hodiny budú
vypnuté.
● Ak hodiny boli naprogramované ako alarm, vtedy nefungujú ako hodiny programujúce čas
varenia (hodiny ako alarm je potrebné vypnúť).
Vypínanie varných zón
● Varná zóna musí byť aktívna Desatinná bodka sa svieti.
● Po dotknutí senzora zapnutie/vypnutie danej varnej zóny, pri pomoci senzora “-” (4) znižujeme stupeň výkonu do „0”.
Po cca 3 sekundách sa varná zóna vypne.
Vypnutie celej varnej dosky
● Varná doska je v prevádzke ak je zapnutá aspoň jedna varná zóna.
● Stlačenie senzora zapni/vypni (1) vypína celú varnú dosku.
Ak je varná zóna horúca, na ukazovateli varnej zóny (3) sa svieti písmeno „H”- symbol
zvyškového tepla.
48
ČISTENIE A ÚDRŽBA
Na predĺženie obdobia bezporuchového
pôsobenia dosky podstatný vplyv majú
starostlivosť o udržanie čistoty dosky, a jej
správna údržba.
Keramickú dosku čistite podľa rovnakých pravidiel aké platia pri čistení
sklených tabúľ. V žiadnom prípade
nepoužívajte abrazívne alebo agresívne čistiace prostriedky, piesok
k drhnutiu alebo hubky s umelou
drôtenkou. Nepoužívajte parné čističe.
Čistenie po každom použití
● Mierne, nepripálené škvrny utrite vlhkou
handričkou bez použitia čistiaceho prostriedku. Použitie prípravku na umývanie
riadu môže zapríčiniť vznik modrých
odfarbení. Takéto trvalé škvrny sa často
nedajú odstrániť po prvom čistení, dokonca ani s použitím špeciálnych čistiacich
prostriedkov.
● Nečistoty, ktoré pevne lipnú na doske,
odstraňujte pomocou ostrej škrabky.
Nasledovne utrite tabuľu vlhkou handričkou.
Odstraňovanie škvŕn
● Svetlé perleťové škvrny (zvyšky hliníka) môžete odstrániť z vychladnutej
dosky pomocou špeciálneho čistiaceho
prostriedku. Vápenaté zvyšky (napr. po
prekypení vody) môžete odstrániť octom
alebo špeciálnymi čistiacimi prostriedkami.
● Pri odstraňovaní cukru, jedál obsahujúcich cukor, plastov a hliníkových fólií
nevypínajte varnú zónu! Okamžite odstraňujte zvyšky (horúce) ostrou škrabkou z
horúcej varnej zóny . Po odstránení nečistôt dosku môžete vypnúť , a už chladnú
ju opätovne vyčistiť špeciálnym čistiacim
prostriedkom.
Čistiaca škrabka
Nepoužívajte Cillit.
Špeciálne čistiace prostriedky môžete zakúpiť
v supermarketoch, špeciálnych obchodoch s
elektrotechnickým zariadením, drogériách,
v obchodoch s potravinami a obchodoch
s kuchynskými prístrojmi. Ostré škrabky si
môžete zakúpiť v obchodoch pre domácich
majstrov a v obchodoch so staveným náradím a potrebami pre maliarov.
49
ČISTENIE A ÚDRŽBA
Čistiaci prostriedok nikdy neaplikujte na
horúcu varnú dosku. Čistiaci prostriedok
nechajte najskôr zaschnúť a potom ho zotrite vlhkou handričkou. Eventuálne zvyšky
čistiacich prostriedkov je potrebné pred
opätovným zahriatím varnej dosky zotrieť
vlhkou handričkou. V opačnom prípade majú
leptavé účinky.
V prípade nedodržania pokynov pre
údržbu keramickej dosky nenesieme
zodpovednosť za škody a stratíte nároky
plynúce zo záruky!
Periodická prehliadka spotrebiča
Okrem činností, ktorých cieľom je
bežná údržba varnej dosky v čistote je
potrebné:
● vykonávať periodické prehliadky fungovania ovládacích komponentov a pracovných sústav varnej dosky. Po uplynutí
záručnej doby je potrebné aspoň raz na
dva roky vykonať kontrolu technického
stavu v servise,
● odstrániť poruchy spôsobené exploatáciou
● vykonať periodickú údržbu pracovných
sústav varnej dosky
Pozor!
Ak z akéhosi dôvodu nemôžete
ovládať zapnutú dosku, vypnite
hlavný vypínač alebo vyskrutkujte
príslušnú poistku a zavolajte servisné stredisko
Pozor!
Ak sa na povrchu keramickej dosky objavia praskliny alebo trhliny,
dosku okamžite vypnite a odpojte
od zdroja napätia. Vypnite poistku
alebo vytiahnite zástrčku zo zásuvky. Nasledovne zavolajte servisné
stredisko.
Pozor!
Všetky opravy a regulačné činnosti
vykonávajte prostredníctvom vhodného strediska servisnej obsluhy
alebo inštalatérom, ktorý vlastní
príslušné oprávnenie.
50
ODSTRAŇOVANIE PORÚCH
Kedykoľvek dôjde k poruche, je potrebné:
● vypnúť pracovné sústavy varnej dosku, ktoré sú v prevádzke
● odpojiť prívod elektrickej energie
● zavolať servisné stredisko
● niektoré drobné poruchy môže užívateľ odstrániť sám podľa nižšie uvedených pokynov,
skôr než zavoláte Oddelenie obsluhy zákazníka alebo servisné stredisko, prejdite si
všetky body nižšie uvedenej tabuľky.
PROBLÉM PRÍČINA POSTUP
1.Spotrebič nefunguje -došlo k výpadku elektrickej
energie
2.Spotrebič nereaguje na
zavádzané nastavenia
3.Spotrebič nereaguje a vy-
dáva krátky akustický signál
4.Spotrebič nereaguje a
vydáva dlhý akustický signál
5.Celý spotrebič sa vypína - od zapnutia dosky neboli v
6.Jedna varná zóna sa vy-
pína, na displeji svieti písmeno „H”
- ovládací panel nie je
zapnutý
- dotyk senzora trval príliš
krátko (menej než sekundu)
- dotkli ste sa zároveň niekoľkých senzorov
- bola aktivovaná detská
poistka (blokáda)
- nesprávna obsluha (dotkli
ste sa nesprávnych senzorov, alebo príliš rýchlo)
- zakrytý(é) alebo špinavý(é)senzor(y)
rozmedzí 10 sekúnd zadané žiadne nastavenia
- zakrytý(é) alebo špinavý(é)senzor(y)
- obmedzený čas prevádzky - opätovne zapnite varnú zónu
- zakrytý(é) alebo špinavý(é)senzor(y)
- prehriatie elektronických
prvkov
-skontrolujte poistku domového systému, v prípade potreby ju vymeňte
- zapnite ho
- dostýkajte sa senzora o
niečo dlhšie
- vždy sa dotýkajte len
jedného senzora (okrem
vypínania varnej zóny)
- vypnite detskú poistku
(blokáda)
- opätovne zapnite varnú
dosku
- odkryte alebo očistite
senzory
- opätovne zapnite ovládací
panel a okamžite zaveďte
údaje
- odkryte alebo očistite
senzory
- odkryte alebo vyčistite
senzory
51
ODSTRAŇOVANIE PORÚCH
PROBLÉM PRÍČINA POSTUP
7. Ukazovateľ zvyškového
tepla nesvieti, aj keď varné
zóny sú ešte horúce.
8.Prasklina v keramickej
varnej doske.
9.Ak porucha nebola odstránená.
- výpadok elektrického
prúdu, spotrebič bol odpojený od elektrickej siete.
Odpojte varnú dosku od siete (poistka!). Zavolajte najbližšie
servisné stredisko
Dôležité!
Ste zodpovední za riadny stav a prevádzku spotrebiča vo
Vašej domácnosti. Ak zavoláte servisné stredisko z dôvodu
poruchy, ktorá vznikla nesprávnou obsluhou, budú Vám účtované náklady návštevy, a to aj v zaručenej lehote.
Nenesieme žiadnu zodpovednosť za poruchy vzniknuté nedodržaním pokynov v tejto príručke.
- ukazovateľ zvyškového
začne opäť fungovať až po
najbližšom vypnutí a zapnutí ovládacieho panelu.
Nebezpečenstvo! Okamžite odpojte doku od siete
(poistka). Zavolajte najbližšie servisné stredisko.
10. Indukčná varná doska
vydáva hrubé zvuky.
11. Indukčná varná doska
vydáva pískavé zvuky.
12. Symbol E2 Prehriatie indukčných cievok - nevystačujúce chladenie,
Je to bežný jav. Ventilátor ochladzujúci elektronický systém
funguje.
Je to bežný jav. Doska mierne píska z dôvodu frekvencie cievky,
pokiaľ používate niekoľko varných zón na maximálny výkon.
- overte, či podmienky vstavanie dosky sú v súlade s
návodom na obsluhu.
- overte hrniec v súlade s poznámkou na str. 40.
52
TECHNICKÉ ÚDAJE
Menovité napätie 400V 2N~50 Hz
Menovitý výkon varných zón: PB*4VI512FTB*M
- indukčná varná zóna:
- indukčná varná zóna: Ø 180 mm 1400 W
- indukčná varná zóna: Ø 220 mm 2300 W
- indukčná varná zóna Booster: Ø 220 mm 2300/3000 W
Rozmery 576 x 518 x 50;
Hmotnosť ca.10,5 kg;
Vyhovuje požiadavkám noriem EN 60335-1; EN 60335-2-6 platných v Európskej únii.
ZÁRUKA
Záruka
Záručný servis podľa záručného listu.
Výrobca nenesie zodpovednosť za žiadne škody spôsobené nesprávnym používaním výrob ku
Vyplňte láskavo typ a výrobné číslo z typového štítka.
Typ...................................................
Výrobné číslo...........................................
53
545556
Záruční a pozáruční servis spotřebičů značky Amica zajišťuje
rma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.
Martykán servis
Zámecká 3
698 01 Veselí nad Moravou
Tel: 518 324 555
e-mail: servis@martykanservis.cz
www.martykanservis.cz
Záruční a pozáruční servis spotřebičů značky Amica zajišťuje
rma Martykán servis v ČR a Fastplus v SR a jejich servisní střediska.
Fastplus s.r.o.
Na pántoch 18
831 06 Bratislava - Rača
Tel: 2 4910 5853-54
www.fastplus.sk
Loading...
