Amica KHF 695 900 S, KHF 695 600 S operation manual

OPERATING INSTRUCTIONS EN

INSTRUKCJA OBSŁUGI PL
NÁVOD K OBSLUZE CS
NÁVOD NA OBSLUHU SK
INSTRUCŢIUNE DE DESERVIRE RO
HASZNÁLATI UTASÍTÁS HU
ИНСТРУКЦИЯ ЗА ОБСЛУЖВАНЕ BG

UPUTE ZA UPORABU HR

NAVODILA ZA UPORABO SL
NOTICE D’UTILISATION FR
GEBRUIKSAANWIJZING NL

GEBRAUCHSANWEISUNG DE

Kitchen extractor hood / okap nadkuchenny /

kuchyňského odsavače / kuchynského odsávača
/ Hotă de bucătărie / tűzhely feletti páraelszívó /
кухненски аспиратор / Kuhinjska napa / Kuhinjska
napa / Hotte aspirante / Afzuigkap / Kaminhaube

OKP6655S / KHF 695 600 S / SKZ 67 XBG
OKP9655S / KHF 695 900 S / SKZ 97 XBG

IO-HOO-0716/1

(10.2018)

EN- Table of contents

NOTES ON SAFETY 8
UNPACKING 11
DISPOSAL OF OLD APPLIANCE 11
OPERATION 12

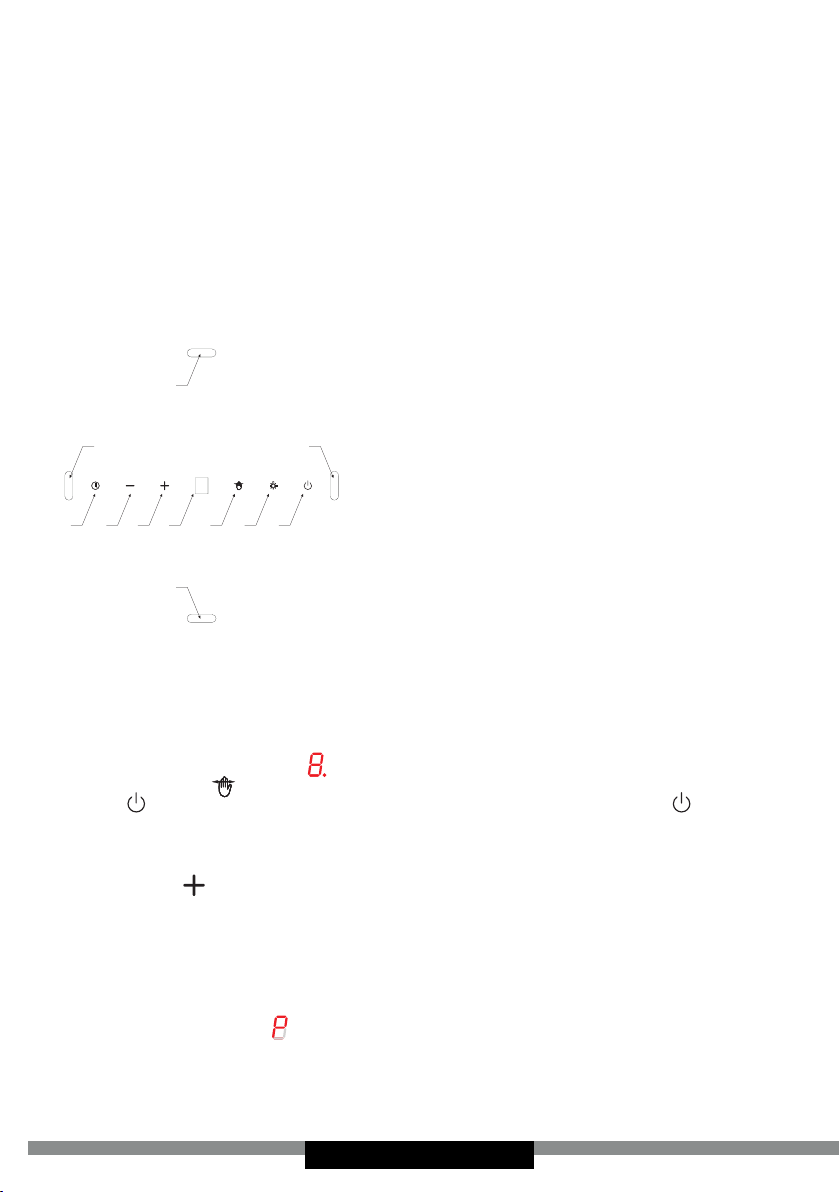

COOKER HOOD CONTROLS 12
OFF-TIMER 13
GESTURE CONTROL 13
OTHER IMPORTANT INFORMATION CONCERNING THE OPERATION OF THE HOOD 16

CLEANING AND MAINTENANCE 17

MAINTENANCE 17
GREASE FILTER 17
ACTIVATED CHARCOAL FILTER 17
LIGHT 17

WARRANTY AND AFTER SALES SERVICE 18

WARRANTY 18

PL- Spis treści

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA 20

ROZPAKOWANIE 24

USUWANIE ZUŻYTYCH URZĄ DZEŃ 24
OBSŁUGA 25

STEROWANIE OKAPEM 25
TIMER (OPÓŹNIONE WYŁĄCZENIE OKAPU) 26
STEROWANIE GESTAMI 26
INNE WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI OKAPU 29

CZYSZCZENIE I KONSERWACJA 30

KONSERWACJA 30
FILTR PRZECIWTŁUSZCZOWY 30
FILTR WĘGLOWY 30
OŚWIETLENIE 30

GWARANCJA, OBSŁUGA POSPRZEDAŻOWA 31

GWARANCJA 31

CS- Obsah

BEZPEČNOSTNÍ POKYNY 33
VYBALENÍ 36
LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ 36
OBSLUHA 37

OVLÁDÁNÍ ODSAVAČE 37
TIMER (OPOŽDĚNÉ VYPNUTÍ ODSAVAČE) 38
OVLÁDÁNÍ GESTY 39
JINÉ DŮLEŽITÉ INFORMACE O OBSLUZE ODSAVAČE 41

ČIŠTĚNÍ A ÚDRŽBA 42

ÚDRŽBA 42
PROTITUKOVÝ FILTR 42
UHLÍKOVÝ FILTR 42
OSVĚTLENÍ 42

ZÁRUKA, POPRODEJNÍ SERVIS 43

ZÁRUKA 43

- 3 -

SK- Obsah

BEZPEČNOSTNÉ POKYNY POUŽÍVANIA 45
ROZBALENIE 49
LIKVIDÁCIA ZARIADENÍ 49
POUŽÍVANIE 50

OVLÁDANIE ODSÁVAČA 50
ČASOVAČ (ONESKORENÉ VYPNUTIE ODSÁVANIA) 51
OVLÁDANIE GESTAMI 52
INÉ DÔLEŽITÉ INFORMÁCIE TÝKAJÚCE SA POUŽÍVANIA ODSÁVAČA 54

ČISTENIE A ÚDRŽBA 55

KONZERVÁCIA 55

PROTITUKOVÝ FILTER 55
UHLÍKOVÝ FILTER 55
OSVETLENIE 55

ZÁRUKA, POPREDAJNÝ SERVIS 56

ZÁRUKA 56

RO - Cuprins

INDICAȚII PRIVIND SIGURANȚA 58
DESPACHETARE 62
ÎNDEPĂRTAREA DISPOZITIVELOR UZATE 62
OPERARE 63

CONTROL HOTĂ 63
TIMER (ÎNTÂRZIE OPRIREA HOTEI) 64
CONTROUL PRIN GESTURI 65
ALTE INFORMATII IMPORTANTE PENTRU OPERAREA HOTEI 67

CURĂŢAREA ŞI ÎNTREŢINEREA 68

ÎNTREŢINERE 68
FILTRUL ÎMPOTRIVA GRĂSIMILOR 68
FILTRUL DE CARBON 68
SISTEM DE ILUMINARE 68

GARANŢIE, SERVICII POSTVÂNZARE 69

GARANŢIA 69

HU - Tartalomjegyzék

BIZTONSÁGI UTASÍTÁSOK 71
KICSOMAGOLÁS 75
A HASZNÁLT KÉSZÜLÉKEK ELTÁVOLÍTÁSA 75
HASZNÁLAT 76

PÁRAELSZÍVÓ VEZÉRLÉSE 76
TIMER (A PÁRAELSZÍVÓ KÉSLELTETETT KIKAPCSOLÁSA) 77
GESZTUSVEZÉRLÉS 78
A PÁRAELSZÍVÓ MŰKÖDÉSÉVEL KAPCSOLATOS EGYÉB FONTOS INFORMÁCIÓK 80

TISZTÍTÁS ÉS KARBANTARTÁS 81

KARBANTARTÁS 81
ZSÍRSZŰRŐ 81
SZÉNSZŰRŐ 81
VILÁGÍTÁS 81

GARANCIA ÉS VÁSÁRLÁS UTÁNI SZERVIZ 82

GARANCIA 82

- 4 -

BG - Съдържание

ПРЕПОРЪКИ ОТНОСНО БЕЗОПАСНОСТТА 84
РАЗОПАКОВАНЕ 88
ОБЕЗВРЕЖДАНЕ НА ИЗНОСЕНИ УРЕДИ 88
ОБСЛУЖВАНЕ 89

УПРАВЛЕНИЕ НА АБСОРБАТОРА 89
ТАЙМЕР (ИЗКЛЮЧВАНЕ НА АБСОРБАТОРА СЪС ЗАКЪСНЕНИЕ) 90
УПРАВЛЕНИЕ С ЖЕСТОВЕ 91
ДРУГИ ВАЖНИ ИНФОРМАЦИИ ЗА ОБСЛУЖВАНЕТО НА АБСОРБАТОРА 93

ПОЧИСТВАНЕ И ПОДДРЪЖКА 94

ПОДДРЪЖКА 94
ФИЛТЪР ЗА МАЗНИНИ 94
ВЪГЛЕН ФИЛТЪР 94
ОСВЕТЛЕНИЕ 94

ГАРАНЦИЯ, СЛЕД ПРОДАЖБЕНО ОБСЛУЖВАНЕ 95

ГАРАНЦИЯ 95

HR - Kazalo

SIGURNOSNE NAPOMENE 97
UKLANJANJE PAKIRANJA 100
ZBRINJAVANJE POTROŠENIH UREĐAJA 100
UPORABA 101

UPRAVLJANJE NAPOM 101
TIMER (ODGODA ISKLJUČENJA NAPE) 102
UPRAVLJANJE POKRETIMA 103
OSTALE VAŽNE INFORMACIJE O UPORABI NAPE 105

ČIŠĆENJE I ODRŽAVANJE 106

ODRŽAVANJE 106
FILTER PROTIV MASNOĆE 106
UGLJENI FILTER 106
RASVJETA 106

JAMSTVO, POSLIJEPRODAJNE AKTIVNOSTI 107

JAMSTVO 107

SL - Sadržaj

NAVODILA ZA ZAGOTAVLJANJE VARNOSTI UPORABE 109

RAZPAKIRANJE 112

ODSTRANJEVANJE IZRABLJENIH NAPRAV 112
UPORABA 113

UPRAVLJANJE S KUHINJSKO NAPO 113
ŠTOPARICA (ZAKASNJENA IZKLJUČITEV NAPE) 114
UPRAVLJANJE Z GESTAMI 115
DRUGE POMEMBNE INFORMACIJE GLEDE NAVODIL ZA UPORABO NAPE 117

ČIŠČENJE IN VZDRŽEVANJE 118

VZDRŽEVANJE 118
MAŠČOBNI FILTER 118
OGLENI FILTER 118
OSVETLITEV 118

GARANCIJA, POPRODAJNE STORITVE 119

GARANCIJA 119

- 5 -

FR - Table des matières

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION 121
DÉBALLAGE 125
ÉLIMINATION DES APPAREILS USAGÉS 125
EXPLOITATION 126

COMMANDE DE LA HOTTE 126
MINUTERIE (ARRÊT DIFFÉRÉ DE LA HOTTE) 127
COMMANDE PAR MOUVEMENTS 128
AUTRES INFORMATIONS IMPORTANTES RELATIVES À L’UTILISATION DE LA HOTTE 130

NETTOYAGE ET ENTRETIEN 131

ENTRETIEN 131
FILTRE À GRAISSE 131
FILTRE À CHARBON 131
ÉCLAIRAGE 131

GARANTIE, SERVICE APRÈS-VENTE 132

GARANTIE 132

NL - Inhoudsopgave

AANWIJZINGEN VOOR VEILIG GEBRUIK 134

UITPAKKEN 138

VERWIJDERING VAN GEBRUIKTE APPARATUUR 138
BEDIENING 139

BEDIENING VAN DE AFZUIGKAP 139
TIMER (UITGESTELD UITSCHAKELEN VAN DE AFZUIGKAP) 140
BEDIENING MET GEBAREN 141
ANDERE BELANGRIJK INFORMATIE OVER DE BEDIENING VAN DE AFZUIGKAP 143

REINIGING EN ONDERHOUD 144

ONDERHOUD 144
ANTIVETFILTER 144
ACTIEVE KOOLFILTER 144
VERLICHTING 144

GARANTIE, SERVICE 145

GARANTIE 145

DE - Inhaltsverzeichnis

SICHERHEITSHINWEISE 147
AUSPACKEN 151
ENTSORGUNG VON ALTGERÄTEN 151
BEDIENUNG 152

STEUERUNG DER DUNSTABZUGSHAUBE 152
TIMER (AUSSCHALTVERZÖGERUNG DER DUNSTABZUGSHAUBE) 153
GESTENSTEUERUNG 154
ANDERE WICHTIGE INFORMATIONEN ZUR BEDIENUNG DER DUNSTABZUGSHAUBE 156

REINIGUNG UND WARTUNG 156

WARTUNG 156
FETTFILTER 157
AKTIVKOHLEFILTER 157
BELEUCHTUNG 157

GARANTIE, NACHVERKAUF-SERVICE 158

GARANTIE 158

- 6 -

Dear customer,

From now on, your daily housework will be easier
than ever before. Your appliance

ally easy to use and extremely ecient. Aer reading
these Operang Instrucons, operang the appliance

will be easy.

Before being packaged and leaving the manufacturer,
the appliance was thoroughly checked with regard to
safety and funconality.

Before using the appliance, please carefully read
these Operang Instrucons. By following these
instrucons carefully you will be able to avoid any
problems in using the appliance. It is important to
keep these Operang Instrucons and store them in a
safe place so that they can be consulted at any me.

is excepon-

Follow these instrucons carefully in order to avoid
possible accidents.

Sincerely,

- 7 -

NOTES ON SAFETY

• Before using the appliance, please carefully read
this manual!

• The appliance is designed for household use only.

• The manufacturer reserves the right to introduce

changes, which do not aect operation of the ap­pliance.

• The manufacturer shall not be liable for any dam­age or re caused by the appliance resulting from
failure to follow instructions in this manual.

• Cooker hood is designed to remove cooking
odours. Do not use cooker hood for other pur­poses.

• Connect the cooker hood operating in extraction
mode to a suitable ventilation duct (do NOT con­nect the cooker to smoke or ue gas ducts, which
are in use). It requires installation of the air ex­traction duct to the outside. The length of the
duct (usually a pipe of Ø 120 or 150 mm) should
not be longer than 4-5 m. An air extraction duct
is also required for telescopic and furniture hoods
in absorption mode.

• Cooker hood operating in air recirculation mode
requires the installation of an activated charcoal
lter. In this case, installing an extractor duct is
not required, however it is recommended to in­stall an air guide vane (Mainly in chimney cooker
hoods).

• The cooker hood features independent lighting
and exhaust fan that can be operated at one of
several speeds.

• Depending on the type, the hood is designed to
be permanently attached to a vertical wall over
a gas or electric stove (chimney and universal
hoods); on the ceiling over a gas or electric stove
(island hoods); on the vertical built in furniture
over a gas or electric stove (telescopic and built­in hoods). Before installing, make sure that the

- 8 -

wall/ceiling structure is strong enough to suspend
the hood. Some hoods are very heavy.

• For details of the installation distance above an
electric hob please refer to product technical
sheet If the installation instructions of the gas
cooker specify a greater distance, this must be
taken into account (Fig. 1).

• Do not leave an open ame under the hood.
When the pots are removed from the burner, set
the minimum ame. Always make sure that the
ame does not extend outside the pot, because it
causes unwanted loss of energy and a dangerous
concentration of heat.

• When cooking on fat, supervise the pans con­stantly, because overheated fat can ignite.

• Unplug the appliance before any cleaning, replac­ing the lter or repair work.

• Cooker hood grease lter should be cleaned at
least once a month, because the lter saturated
with fat is ammable.

• Ensure adequate ventilation (air ow) if other
equipment such as liquid fuel stoves or heaters
are operated in the room in addition the cooker
hood. When the cooker hood is simultaneously
operated with burning appliances requiring ade­quate fresh air from the room to work properly,
their safe operation is possible if under pressure
around these appliances is a maximum of 0.004
mbar (this does not apply when the cooker hood
is used as an odour lter)

• Do not lean on the hood.

• The hood should be cleaned regularly both inside

and out (AT LEAST ONCE A MONTH, following the
indications concerning maintenance provided in
this manual)..Failure to adhere to the rules con­cerning cleaning the hood and replacing lters
results in a re risk.

• If the power cord is damaged it should be re­placed by a specialised service centre.

• Ensure that it is possible to disconnect the ap-

- 9 -

pliance from the mains by removing the plug or
switching o the bi-polar switch.

• This appliance is not intended for use by persons
(including children) with physical, mental or sen­sory handicaps, or by persons inexperienced or
unfamiliar with the appliance, unless under su­pervision or in accordance with the instructions
as communicated to them by persons responsible
for their safety.

• Particular attention should be paid not to allow
unaccompanied children to use the appliance.

• Make sure voltage indicated on the nameplate
corresponds to the local mains supply voltage.

• Before use, extend and straighten the power cord.

• Packaging materials (bags, polyethylene, poly-

styrene, etc.) should be kept away from children
during unpacking.

• Before connecting the hood to the mains power
supply always check that the power cord is prop­erly installed and is not trapped by the appliance.
Do not connect the appliance to the mains until
assembly is complete.

• Do not operate your kitchen hood without the al­uminium grease lters.

• It is strictly forbidden to cook dishes under on an
open ame (ambé) under your kitchen hood.

• Always strictly adhere to regulations issued by the
competent local authorities regarding the techni­cal and safety requirements for fume extraction.

• Failing to tighten bolts and fasteners in accord­ance with these instructions may endanger life
and health.

• Hanging kitchen hoods operate only in air circu­lation / odour absorber mode

• WARNING! Failure to install the screws or xing
device in accordance with these instructions may
result in electrical hazards.

- 10 -

UNPACKING

During transportation, protective
packaging was used to protect the
appliance against any damage. Af­ter unpacking, please dispose of all
elements of packaging in a way that
will not cause damage to the environ­ment.

All materials used for packaging the
appliance are environmentally friendly; they are
100% recyclable and are marked with the appropri­ate symbol.
Important! Packaging materials (bags, polyethyl­ene, polystyrene, etc.) should be kept away from
children during unpacking.

DISPOSAL OF OLD APPLIANCE

In accordance with European Directive

2012/19/EU and Polish legislation re-

garding used electrical and electronic

goods, this appliance is marked with

the symbol of the crossed-out waste

container. This marking indicates that

the appliance must not be disposed of

together with other household waste
after it has been used.
The user is obliged to hand it over to waste collec­tion centre collecting used electrical and electron­ic goods. The collectors, including local collection
points, shops and local authority departments pro­vide recycling schemes.
Proper handling of used electrical and electronic
goods helps avoid environmental and health haz­ards resulting from the presence of dangerous com­ponents and the inappropriate storage and process­ing of such goods.

- 11 -

OPERATION

1

2

3

1

2

4 5 6 7 8 9

Cooker hood controls

Control Panel is shown in Figure 4, for reference it is also shown below:

This appliance features gesture control:
1- Light on/o

2- Fan speed control
The control panel is equipped with touch

controls: Control functions are described
below:

3- O-Timer
4- Reduce fan speed
5- Increase fan speed
6- Display
7- Gesture control
8- Light control
9- On/O

When you plug in your appliance, will be shown on the display for a
fraction of a second, then the display will go o. Only the gesture
control sensor is illuminated on the control panel. Touch to activate
the appliance — the pictogram will light up

When activated, touch to start the fan.
Available fan speeds:

• Low speed (1). Use this speed when cooking a little food with hardly

any fumes.

• Medium speeds (2 - 3). Use this speed when cooking multiple dish-

es at the same time with moderate amount of fumes.

• Turbo ( ) — use this speed when frying or grilling with large

amount of fumes.
Use the and sensors to increase or reduce fan speed.
Note: The Turbo speed is active only for 5 minutes (the dot on the dis-

play ashes), then the fan speed will be reduced. Turbo speed opera­tion is time limited. By activating the Turbo speed again and again, you
can use it for a maximum of 30 minutes (including the Turbo o inter­vals if shorter than 5 minutes). After this time, Turbo speed will not
be available for the next 30 minutes — during this time, the maximum
possible fan speed is 3.

- 12 -

To turn o the fan, touch repeatedly until fan speed is reduced to
zero , or touch .

Touch to turn the lighting on. Touch again to turn the lighting o.
The lighting operates independently of the on/o sensor.

O-Timer

Use O-Timer to turn o the hood after a specied time. Use O-Timer
to lter the fumes out of the air after cooking. The O-Timer can be set
to 5, 10 or 15 minutes. Touch to activate the O-Timer at any time.
The sensor will ash and the display will show . Now use the and

sensors to select the O-Timer delay:

Display indication Delay time [min]

15

10

5

Touch to conrm your O-Timer setting (according to the above ta-

ble). A ashing dot will appear by the fan speed on the display and the

sensor will ash. Touch to deactivate the O-Timer at any time —

the dot by the fan speed and will stop ashing.

Gesture control

When you plug in your appliance gesture control is active and indi­cator is on. Touch to turn o the gesture control. Touch again to
reactivate gesture control.

You can use gestures to control the fan speed and lighting. When
gesture control is active, you can also control the appliance using the
touch sensors.

Gesture control works correctly when you move your open hand about
5 cm from the surface of the control panel.

- 13 -

Note: Depending on the function you want to activate you need to
move your hand near the sensors (Figure 4, item 1, or Figure 4, item

2). The area over which to move your hand is marked on the gures
presented below in this manual.

When activating a certain function (such as turbo speed) requires
multiple hand gestures, reposition your hand for another gesture away
from the control panel to avoid triggering the motion sensors). Hand
movements must not be too fast. Preferably, a single gesture should
take about 1 second.

To activate the appliance,
move your hand from left
to right. The display will
show .

To turn on the fan or
increase fan speed, move
your hand from left to
right several times in
standby mode. The dis­play will show the current
fan speed after each hand
gesture.

To turn o the fan or
reduce fan speed, move
your hand from right
to left several times in
standby mode until the
display shows . Move
your hand one more time
and the appliance will
turn o (gesture control
will still be active)

- 14 -

Move your hand from the
bottom up to turn on the
lighting

Move your hand from the
top to bottom to turn o
the lighting

- 15 -

Other important information concerning the operation of

the hood

Operation in air circulation / odour lter mode. In this mode, the ltered
air returns to the room through the outlets. Install activated charcoal
lter in this setting. It is recommended to install the air guide (available
depending on the model, mainly in chimney cooker hoods).

Air extraction operation: When cooker hood operates in extraction mode,
air is discharged outside through an extraction duct. Remove activated
charcoal lter in this setting. The cooker hood is connected to the air
outlet opening using a rigid or exible extraction duct with a diameter of
150 or 120 mm, and the appropriate clamps, which must be purchased
at a hardware store. The appliance should be installed by a qualied
installer.

Fan speed: Lowest and medium fan speed is used in normal conditions
and less intense odours, while the highest speed is used only when cook­ing odours are very intense, such as during frying or grilling.

Note (applies to universal hoods only): Due to the design of universal
hoods you need to manually change the mode of operation. See Figure
8 for instructions on how to change the mode.

Note (only applies to telescopic and in-built kitchen hoods): Furniture
and telescopic cooker hoods operating in air recirculation mode require
installation of the exhaust duct. The other end of the duct should be di­rected to the room as it will discharge ltered air.

Note: Hanging kitchen hoods operate only in air circulation / odour ab­sorber mode

- 16 -

CLEANING AND
MAINTENANCE

Maintenance

Regular maintenance and cleaning of the appliance will ensure trou­ble-free operation of the cooker hood and extend its life. Especially make
sure that the grease lter and activated charcoal lter are replaced ac­cording to manufacturer's recommendations.

• Do not use a soaked cloth, sponge, or water jet.

• Do not use solvents or alcohol, as they may tarnish lacquered sur-

faces.

• Do not use caustic substances, especially for cleaning stainless steel.

• Do not use a rough or abrasive cloth.

• It is recommend to use a damp cloth and a neutral detergent.

Note: After several washes in the dishwasher, the colour of the alumini­um lter may change. The change of colour does not indicate improprie­ties or the necessity to change it.

Grease lter

For normal hood operation, aluminium grease lter should be cleaned
every month in the dishwasher or by hand using a mild detergent or
liquid soap.

Dismantling of aluminium grease lter is shown on Figure 5.
Acrylic lter is used in some models. This lter should be replaced at

least once every two months or more frequently if the appliance is used
intensively.

Activated charcoal lter

Charcoal lter is used only when the cooker hood is not connected to
the ventilation duct. Activated charcoal lter can absorb odours until
saturated. Charcoal lter is not suitable for washing or regeneration and
should be replaced at least once every two months or more frequently if
the appliance is used intensively.

Dismantling of charcoal lter is shown on Figure 6.

Light

Use incandescent / halogen / LED modules of the same specication as
those factory-installed in the appliance. See Figure 7 for details how to
replace lights. If there is no such gure in this manual, please contact
authorised service to replace the lighting module.

- 17 -

WARRANTY AND AFTER
SALES SERVICE

Warranty

Warranty service as stated on the warranty card. The manufacturer shall
not be held liable for any damage caused by improper use of the product.

The manufacturer recommends that all repairs and adjust­ments be carried out by the Factory Service Technician or the
Manufacturer's Authorized Service Point. Repairs should be
carried out by a qualied technician only.

Manufacturer’s Declaration

The manufacturer hereby declares that this product meets the re­quirements of the following European directives:

• Low Voltage Directive 2014/35/EC

• Electromagnetic Compatibility (EMC) Directive 2014/30/EC

• ErP Directive 2009/125/EC

• Directive RoHS 2011/65/EC

and has thus been marked with the symbol and been issued with
a declaration of compliance made available to market regulators.

- 18 -

Szanowny
Kliencie

Od dziś codzienne obowiązki staną się prostsze niż
kiedykolwiek. Urządzenie
jątkowej łatwości obsługi i doskonałej efektywności.
Po przeczytaniu instrukcji, obsługa nie będzie proble-

mem.

Sprzęt, który opuścił fabrykę był dokładnie sprawdzo­ny przed zapakowaniem pod względem bezpieczeń­stwa i funkcjonalności na stanowiskach kontrolnych.

Prosimy Państwa o uważną lekturę instrukcji obsłu­gi przed uruchomieniem urządzenia. Przestrzeganie
zawartych w niej wskazówek uchroni Państwa przed
niewłaściwym użytkowaniem. Instrukcję należy zacho­wać i przechowywać tak, aby mieć ją zawsze pod ręką.

to połączenie wy-

Należy dokładnie przestrzegać instrukcji obsługi
w celu uniknięcia nieszczęśliwych wypadków.

Z poważaniem

- 19 -

WSKAZÓWKI DOTYCZĄCE
BEZPIECZEŃSTWA

• Okap należy używać dopiero po przeczytaniu tej

instrukcji

• Urządzenie przeznaczone jest wyłącznie do użyt-

ku domowego.

• Producent zastrzega sobie możliwość dokonywa-

nia zmian niewpływających na działanie urządze-

nia.

• Producent nie ponosi żadnej odpowiedzialności

za ewentualne szkody lub pożary spowodowane

przez urządzenie wynikające z nieprzestrzegania

zaleceń podanych w niniejszej instrukcji.

• Okap nadkuchenny służy do usuwania oparów

kuchennych. Nie należy go używać do innych ce-

lów.

• Okap pracujący w trybie wyciągu należy podłą-

czyć do odpowiedniego kanału wentylacyjnego

(nie podłączać do kanałów kominowych, dymo-

wych lub spalinowych, będących w eksploatacji).

Okap wymaga zainstalowania przewodu odpro-

wadzającego powietrze na zewnątrz. Długość

przewodu (najczęściej rura Ø 120 mm lub 150

mm) nie powinna być dłuższa niż 4-5 m. Przewód

odprowadzający powietrze jest również wymaga-

ny przy okapach teleskopowych i meblowych w

trybie pochłaniacza.

• Okap pracujący w trybie pochłaniacza wymaga

zainstalowania ltra z węglem aktywnym. W tym

przypadku nie wymaga się instalowania przewo-

du odprowadzającego powietrze na zewnątrz, za-

leca się natomiast montaż kierownicy wydmuchu

powietrza (występuje głównie w okapach komi-

nowych).

• Okap posiada niezależne oświetlenie oraz wenty-

- 20 -

lator wyciągowy z możliwością ustawienia jednej

z kilku prędkości obrotowych.

• W zależności od wersji urządzenia, okap jest prze-

znaczony do trwałego zamocowania na pionowej

ścianie ponad kuchenką gazową lub elektryczną

(okapy kominowe i uniwersalne); na sucie ponad

kuchenką gazową lub elektryczną (okapy wyspo-

we); na pionowej ścianie w zabudowie meblowej

ponad kuchenką gazową lub elektryczną (okapy

teleskopowe i do zabudowy). Przed montażem

należy się upewnić czy konstrukcja ściany / sutu

jest odpowiednia do utrzymania okapu. Niektóre

modele okapów są bardzo ciężkie.

• Wysokość montażu urządzenia nad płytą elek-

tryczną podana jest w karcie produktu (specy-

kacji technicznej urządzenia). Jeżeli w instruk-

cjach instalowania urządzeń gazowych podano

większą odległość, należy to uwzględnić (Rys. 1).

• Pod okapem kuchennym nie wolno pozostawiać

odkrytego płomienia, podczas zdejmowania na-

czyń znad palnika, należy ustawić minimalny pło-

mień. Zawsze należy sprawdzać czy płomień nie

wykracza poza naczynie, gdyż powoduje to nie-

pożądane straty energii i niebezpieczną koncen-

trację ciepła.

• Potrawy przygotowywane na tłuszczach powinny

być stale nadzorowane, gdyż przegrzany tłuszcz

może się łatwo zapalić.

• Przed każdą operacją czyszczenia, wymianą ltra

lub przed podjęciem prac naprawczych, należy

wyjąć wtyczkę urządzenia z gniazdka.

• Filtr przeciw tłuszczowy do okapu kuchennego

należy czyścić, co najmniej, raz na 1 miesiąc,

gdyż nasycony tłuszczem jest łatwopalny.

• Jeżeli w pomieszczeniu, oprócz okapu, eksploa-

tuje się inne urządzenia o zasilaniu nieelektrycz-

nym (np. piece na paliwa ciekłe, grzejniki prze-

pływowe, termy), należy zadbać o wystarczającą

- 21 -

wentylację (dopływ powietrza). Bezpieczna eks-

ploatacja jest możliwa, gdy przy jednoczesnej

pracy okapu i urządzeń spalających, zależnych od

powietrza w pomieszczeniu, w miejscu ustawie-

nia tych urządzeń panuje podciśnienie najwyżej

0,004 milibara (ten punkt nie obowiązuje, gdy

okap nadkuchenny jest użytkowany jako pochła-

niacz zapachów).

• Okap nie powinien służyć jako płaszczyzna pod-

parcia dla osób znajdujących się w kuchni.

• Okap powinien być często czyszczony zarówno

na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ

RAZ W MIESIĄCU, z zachowaniem wskazówek

dotyczących konserwacji podanych w niniejszej

instrukcji).Nieprzestrzeganie zasad dotyczących

czyszczenia okapu oraz wymiany ltrów powodu-

je powstanie zagrożenia pożarem.

• Jeżeli przewód zasilający ulegnie uszkodzeniu, to

powinien być wymieniony w specjalistycznym za-

kładzie naprawczym.

• Należy zapewnić możliwość odłączenia urządze-

nia od sieci elektrycznej, poprzez wyjęcie wtyczki

lub wyłączenie wyłącznika dwubiegunowego.

• Niniejszy sprzęt nie jest przeznaczony do użytko-

wania przez osoby (w tym dzieci) o ograniczonej

zdolności zycznej, czuciowej lub psychicznej,

lub osoby o braku doświadczenia lub znajomo-

ści sprzętu, chyba że odbywa się to pod nadzo-

rem lub zgodnie z instrukcją użytkowania sprzę-

tu, przekazaną przez osoby odpowiadające za ich

bezpieczeństwo.

• Należy zwrócić szczególną uwagę, aby z urządze-

nia nie korzystały po zo sta wio ne bez opieki dzieci.

• Sprawdzić, czy napięcie podane na tabliczce zna-

mionowej odpowiada miejscowym parametrom

zasilania.

• Przed montażem rozwinąć i wyprostować prze-

wód sieciowy.

- 22 -

• Materiały opakowaniowe (woreczki polietyleno-

we, kawałki styropianu itp.) należy w trakcie roz-

pakowywania trzymać z dala od dzieci.

• Przed podłączeniem okapu do zasilania sieciowe-

go należy zawsze skontrolować czy kabel zasi-

lania został prawidłowo zainstalowany i NIE zo-

stał przygnieciony przez okap w trakcie czynności

montażowych. Nie podłączać urządzenia do sieci

elektrycznej przed ukończeniem montażu.

• Zabrania się użytkować okap bez zamontowanych

aluminiowych ltrów przeciwtłuszczowych.

• Surowo zabrania się przygotowywania pod oka-

pem potraw z użyciem otwartego ognia (ambi-

rowanie).

• W zakresie koniecznych do zastosowania środ-

ków technicznych i bezpieczeństwa dotyczących

odprowadzania spalin należy ściśle przestrzegać

przepisów wydanych przez kompetentne władze

lokalne.

• Niedokręcenie śrub oraz elementów mocujących

zgodnie z niniejszymi instrukcjami może spowo-

dować zagrożenia zdrowia i życia.

• Okapy wiszące działają tylko w trybie pochłania-

cza zapachów

• UWAGA! Instalacja śrub i elementów mocujących

niezgodnie z instrukcją może spowodować zagro-

żenia elektryczne.

- 23 -

ROZPAKOWANIE

Urządzenie na czas trans por tu zostało
za bez pie czo ne przed uszko dze niem.
Po roz pa ko wa niu urzą dze nia pro si­my Pań stwa o usu nię cie ele men tów
opa ko wa nia w spo sób nieza gra ża ją cy
śro do wi sku.
Wszystkie materiały za sto so wa ne do

opa ko wa nia są nie szko dli we dla śro­dowiska na tu ral ne go, w 100% nadają się do odzy­sku i oznakowano je od po wied nim symbolem.
Uwaga! Materiały opa ko wa nio we(wo recz ki po li ety­le no we, kawałki sty ro pia nu itp.) na le ży w trakcie
rozpakowywania trzy mać z dala od dzieci.

USUWANIE ZUŻYTYCH URZĄ­DZEŃ

To urządzenie jest oznaczone zgodnie z
Dyrektywą Europejską 2012/19/UE oraz
polską Ustawą o zużytym sprzęcie elek­trycznym i elektronicznym symbolem
przekreślonego kontenera na odpady. Ta­kie oznakowanie informuje, że sprzęt ten,
po okresie jego użytkowania, nie może

być umieszczany łącznie z innymi odpa­dami pochodzącymi z gospodarstwa domowego.
Użytkownik jest zobowiązany do oddania go prowa­dzącym zbieranie zużytego sprzętu elektrycznego i
elektronicznego. Prowadzący zbieranie, w tym lo­kalne punkty zbiórki, sklepy oraz gminne jednostki,
tworzą odpowiedni system umożliwiający oddanie
tego sprzętu.
Właściwe postępowanie ze zużytym sprzętem elek­trycznym i elektronicznym przyczynia się do unik­nięcia szkodliwych dla zdrowia ludzi i środowiska
naturalnego konsekwencji, wynikających z obecno­ści składników niebezpiecznych oraz niewłaściwego
składowania i przetwarzania takiego sprzętu.

- 24 -

OBSŁUGA

1

2

3

1

2

4 5 6 7 8 9

Sterowanie okapem

Panel sterowania okapu jest przedstawiony na rysunku 4, dla przypo­mnienia znajduje się on również poniżej:

Urządzenie jest wyposażone w czujniki
sterowania gestami:

1- Czujniki ruchu odpowiedzialne za włą­czenie / wyłączenie oświetlenia
2- Czujniki ruchu odpowiedzialne za
zmianę biegu urządzenia

Panel sterowania wyposażony jest w sen­sory. Ich funkcje opisane są poniżej:

3- Sensor Timer (opóźnione wyłączenie

okapu)
4- Sensor zmiany biegu o poziom niżej
5- Sensor zmiany biegu o poziom wyżej.
6- Wyświetlacz
7- Sensor zarządzania gestami
8- Sensor sterowania oświetleniem
9- Sensor trybu StandBy (czuwania)

Po podłączeniu urządzenia do zasilania, na wyświetlaczu pojawi się na
ułamek sekundy
świetlony jest tylko sensor sterowania gestami . Dotknij sensor ,
aby aktywować tryb czuwania (sensor dodatkowo zaświeci się).

Aby włączyć turbinę urządzenia, w trybie czuwania dotknij sensor .
Możliwe do ustawienia biegi:

• Bieg najniższy (1). Stosuj ten bieg przy niezbyt dużej ilości oparów.

• Biegi średnie (2-3). Stosuj ten bieg przy średniej ilości oparów,

przykładowo podczas gotowania wielu potraw jednocześnie.

• Tryb Turbo ( )- Stosuj ten bieg przy największej ilości oparów,
przykładowo podczas smażenia czy grilowania.

Biegi możesz zmieniać sensorami oraz .

, następnie wyświetlacz zgaśnie. Na panelu pod-

- 25 -

Uwaga! Tryb Turbo jest aktywny tylko przez 5 minut (kropka na wy­świetlaczu miga), po tym czasie bieg automatycznie zredukuje się o
poziom niżej. Tryb Turbo ma ograniczenie co do sumarycznego czasu
jego stosowania; włączając raz za razem tryb turbo, możesz go uży­wać maksymalnie tylko przez 30 minut (wliczając w to również przerwy
pomiędzy kolejnymi włączeniami Trybu Turbo nie dłuższe niż 5 minut).
Po tym czasie następuje przerwa w dostępności Trybu Turbo - nie ma
możliwości jego włączenia przez kolejne 30 minut; w tym czasie mak­symalny możliwy bieg to 3.

Aby wyłączyć turbinę urządzenia, przy aktywnym biegu dotknij sensor

kilkakrotnie, aż na wyświetlaczu pojawi się , lub dotknij sensor .

Aby włączyć oświetlenie, dotknij sensor . Aby wyłączyć oświetlenie,
dotknij sensor kolejny raz. Oświetlenie działa niezależnie od sensora
StandBy.

Timer (opóźnione wyłączenie okapu)

Funkcja ta służy do opóźnionego wyłączenia silnika okapu. Użyj tej
funkcji po zakończonym gotowaniu, by oczyścić powietrze z oparów
w pomieszczeniu. Możliwy czas opóźnienia to 5,10 lub 15 minut. Aby
włączyć funkcję opóźnienia, podczas pracy okapu na dowolnym biegu
dotknij sensora jednokrotnie. Sensor zacznie migać, a na wyświet­laczu pojawi się . Sensorami oraz możesz teraz wybrać czas do
automatycznego wyłączenia, ustawiając odpowiedni symbol na wy­świetlaczu, oznaczający odpowiednio:

Wskazania wyświetlacza Czas opóźnienia [min]

15

10

5

Po ustawieniu wybranego symbolu na wyświetlaczu (wg powyższej
tabeli), zatwierdź swój wybór dotknięciem sensora . Na wyświetlaczu,
przy aktualnym numerze biegu pojawi się migająca kropka, a sensor
zacznie migać. Aby wyłączyć funkcję opóźnienia, w dowolnym momen­cie dotknij sensor powtórnie, wówczas przestanie migać sensor ,
oraz kropka przy biegu.

Sterowanie gestami

Po podłączeniu urządzenia do zasilania, funkcja sterowania gestami
jest aktywna, sygnalizuje to podświetlony sensor sterowania gestami

. Aby wyłączyć funkcję sterowania gestami, dotknij sensor . Aby
ponownie włączyć funkcję sterowania gestami, dotknij sensor kolej­ny raz.

- 26 -

Używając gestów możesz sterować prędkością turbiny okapu oraz
oświetleniem. Kiedy aktywna jest funkcja sterowania gestami, możesz
również sterować urządzeniem w sposób tradycyjny, poprzez użycie
odpowiednich sensorów.

Sterowanie gestami działa poprawnie, gdy wykonujesz ruchy otwartą
dłonią w odległości około 5 cm od powierzchni panelu sterowania.

Uwaga: Ruch dłonią musi obejmować czujniki ruchu (Rysunek 4, poz.
1, lub Rysunek 4, poz. 2, w zależności od funkcji, którą chcesz urucho­mić). Obszar, nad którym należy przesunąć dłoń zaznaczony jest na
rysunkach w dalszej części instrukcji.

Gdy włączenie określonej funkcji (przykładowo trybu turbo) wymaga
wielokrotnego przesunięcia dłonią, ruch powrotny wykonuj w dalszej
odległości od panelu sterowania lub z ominięciem czujników). Ruchy
dłonią nie mogą być zbyt szybkie. Najlepiej, gdy pojedynczy gest trwa
około 1 sekundy.

Aby aktywować tryb
StandBy przesuń dłonią
od lewej do prawej. Na
wyświetlaczu pojawi się

.

Aby włączyć turbinę urzą­dzenia lub zwiększyć jej
bieg, w trybie StandBy
przesuń dłonią od lewej
do prawej kilkakrotnie.
Wyświetlacz wskaże
aktualny bieg z każdym
ruchem dłoni.

Aby wyłączyć turbinę
urządzenia lub zmniejszyć
jej bieg, w trybie Stand­By przesuwaj dłonią od
prawej do lewej kilkakrot­nie , aż na wyświetlaczu
pojawi się . Przesuń
dłonią jeszcze jeden raz,
okap wyłączy się całko­wicie (funkcja sterowania
gestami będzie nadal
aktywna)

- 27 -

Aby włączyć oświetlenie,
przesuń dłonią od dołu do
góry

Aby wyłączyć oświetlenie,
przesuń dłonią od góry do
dołu

- 28 -

Inne ważne informacje dotyczące obsługi okapu

Praca jako pochłaniacz: W tej opcji pracy przeltrowane powietrze wraca
z powrotem do pomieszczenia poprzez otwory do tego przystosowane.
Przy tym ustawieniu należy zamontować ltr węglowy oraz zaleca się
zamontować kierownicę wydmuchu powietrza (dostępność w zależności
od modelu, występuje głównie w okapach kominowych).

Praca jako wyciąg: W trakcie wyciągowego trybu pracy okapu powietrze
odprowadzane jest na zewnątrz specjalnym przewodem. Przy tym usta­wieniu należy usunąć ewentualny ltr węglowy. Okap jest podłączony do
otworu odprowadzającego powietrze na zewnątrz za pomocą sztywnego
lub elastycznego przewodu o średnicy 150 mm lub 120 mm i odpowied­nich zacisków do przewodów, które należy nabyć w placówkach z ma­teriałami instalacyjnymi. Podłączenie należy zlecić wykwalikowanemu
instalatorowi.

Prędkość wentylatora: Prędkości najniższą i średnią stosuje się przy nor­malnych warunkach oraz małym natężeniu oparów, natomiast prędkość
najwyższą stosować tylko przy dużym stężeniu oparów kuchennych, np.
podczas smażenia, czy grillowania.

Uwaga (dotyczy tylko okapów uniwersalnych): Konstrukcja okapów uni­wersalnych wymaga ręcznej zmiany trybu pracy okapu. Sposób zmiany
tego trybu zobrazowany jest na rysunku 8.

Uwaga (dotyczy tylko okapów meblowych i teleskopowych): Okapy meb­lowe i teleskopowe pracujące w trybie pochłaniacza wymagają montażu
rury odprowadzającej powietrze. Drugi koniec rury należy skierować na
pomieszczenie, przez nią będzie odprowadzane przeltrowane powietrze.

Uwaga: Okapy wiszące pracują tylko w trybie pochłaniacza.

- 29 -

CZYSZCZENIE I

KONSERWACJA

Konserwacja

Regularna konserwacja i czyszczenie urządzenia zapewni dobrą i bez­awaryjną pracę okapu oraz przedłuży jego żywotność. Należy zwracać
szczególną uwagę, aby ltr przeciwtłuszczowy i ltr z węglem aktywnym
były czyszczone i wymieniane zgodnie z zaleceniami producenta.

• Nie używać namoczonych szmatek lub gąbek ani strumienia wody.

• Nie stosować rozpuszczalników ani alkoholu, ponieważ mogą one

zmatowić lakierowane powierzchnie.

• Nie stosować substancji żrących, zwłaszcza do czyszczenia po-

wierzchni wykonanych ze stali nierdzewnej.

• Nie używać twardej, szorstkiej szmatki

• Zaleca się stosowanie wilgotnej szmatki oraz obojętnych środków

myjących.
Uwaga: Po kilku myciach w zmywarce, kolor ltra aluminiowego może
ulec zmianie. Zmiana koloru nie oznacza nieprawidłowości oraz koniecz­ności jego wymiany.

Filtr przeciwtłuszczowy

Aluminiowy ltr przeciwtłuszczowy powinien być czyszczony co jeden
miesiąc podczas normalnej pracy okapu, w zmywarce lub ręcznie przy
użyciu delikatnego detergentu lub mydła w płynie.
Demontaż aluminiowego ltra przeciwtłuszczowego pokazany jest na ry­sunku 5.
W niektórych modelach zastosowany jest ltr akrylowy. Należy go wy­mieniać co najmniej raz na 2 miesiące lub częściej w wypadku wyjątko­wo intensywnego użycia.

Filtr węglowy

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączo­ny do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdol­ność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się także
do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz
na 2 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia.

Demontaż ltra węglowego pokazany jest na rysunku 6.

Oświetlenie

Należy stosować żarówki / halogeny / moduły diodowe o takich sa­mych parametrach jak fabrycznie zamontowane w urządzeniu. Wymiana
oświetlenia jest pokazana na rysunku 7. Jeżeli rysunek nie występuje w
niniejszej instrukcji, wymiany modułu oświetlenia może dokonać jedynie
autoryzowany serwis.

- 30 -
