Amica FD202BPW User Manual

FD222BPW
FD202BPW

CZ - NÁVOD K OBSLUZE.......................................................2

SK - NÁVOD NA OBSLUHU..................................................23

CZ

VŠEOBECNÉ INFORMACE

Vážení klienti,

Chladnička s mrazničkou Amica je spojením výjimečně jednoduché obsluhy a dokonalé účinnosti.
Každý spotřebič byl před expedicí z továrny důkladně zkontrolován s ohledem na bezpečnost
a funkčnost.

Prosíme Vás, abyste si důkladně přečetli návod k obsluze před uvedením spotřebiče
do provozu.

Upozornění!

Chladnička s mrazničkou je určena výlučně pro domácí použití.

Výrobce si vyhrazuje možnost provádění změn neovlivňujících fungování spotřebiče.
Změny jsou přípustné ve vybavení, vnitřním a vnějším dizajnu, neovlivňující jeho fun­kčnost a bezpečnost.

2

OBSAH

OBSAH

Instalace

Obsluha a
funkce

Čištění

Ochrana život­ního prostředí

Konstrukce a vybavení spotřebiče...............................................................4

Pokyny týkající se bezpečnosti používání...................................................7

Instalace a provozní podmínky spotřebiče..................................................9

Změna směru otevírání dveří.....................................................................11

Popis spotřebiče........................................................................................13

Uchovávání zmrazených výrobků.............................................................14

Odmrazování, mytí a údržba.....................................................................16

Určování závad.........................................................................................18

Ochrana ozonové vrstvy............................................................................20

Obal...........................................................................................................20

Likvidace spotřebiče..................................................................................20

Technická cha­rakteristika

Technická charakteristika..........................................................................21

3

1

2

3

4

5

Konstrukce a vybavení spotřebiče

Příklad: typ FD ...

6

7

8

9

10

Doplňky vybavení

11

4

Konstrukce a vybavení spotřebiče

1- Drátěná police
2- Ovládání
3- Skleněná police
4- Skleněná police nad nádobou na zeleninu
5- Nádoba na zeleninu
6- Dveřní regál na pizzu
7- Střední dveřní regál s horním víkem
8- Střední dveřní regál
9- Velký dveřní regál
10- Malý dveřní regál
11- Tác na vajíčka

Přesný popis vybavení Vámi zakoupeného typu chladničky s mrazničkou je možno
najít v tabulkách na dalších stránkách.

5

VYBAVENÍ

Součásti vybavení FD222BPW FD202BPW

Vybavení chladničky

Skleněná police 3 2

Skleněná police nad nádobou na
zeleninu

Nádoba na zeleninu 1 1
Střední dveřní regál 2 1
Velký dveřní regál 1 1
Malý dveřní regál 1 1
Tác na vajíčka 2 2
Typ osvětlení žárové žárové

Vybavení mrazničky

Drátěná police 1 1
Dveřní regál na pizzu 1 1

1 1

6

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

max40

l Výrobce nenese odpovědnost za

škody vzniklé nedodržováním zásad
obsažených v tomto návodu.

l Prosíme o uschování tohoto návodu

za účelem jeho využití v budoucnu
nebo předání eventuálnímu dalšímu
uživateli.

l Tento spotřebič není určen k používání

osobami (včetně dětí) s omezenou
schopností fyzickou, citovou nebo
psychickou a také osobami, které jsou
nezkušené a neznalé spotřebiče, ledaže
to probíhá pod dohledem nebo podle
návodu k obsluze spotřebiče, poskyt­nutého osobami odpovídajícími za jejich
bezpečnost.

l Je třeba věnovat zvláštní pozornost

tomu, aby spotřebič nepoužívaly děti
ponechané bez dohledu. Je třeba jim
zakázat hrát si se spotřebičem. Není
jim dovoleno sedat si na výsuvné
součásti a zavěšovat se na dveře.

l Chladnička s mrazničkou pracuje

správně v klimatické třídě N-ST (viz. str.

22). Nemá se používat ve sklepě, před­síni, na podzim a v zimě v nevytápěné
chatě.

l Během umísťování, přesouvání, zvedání

se nemá chytat za madla dveří, tahat za
odpařovací kondenzátor na zadní straně
chladničky a také dotýkat kompresorové
jednotky.

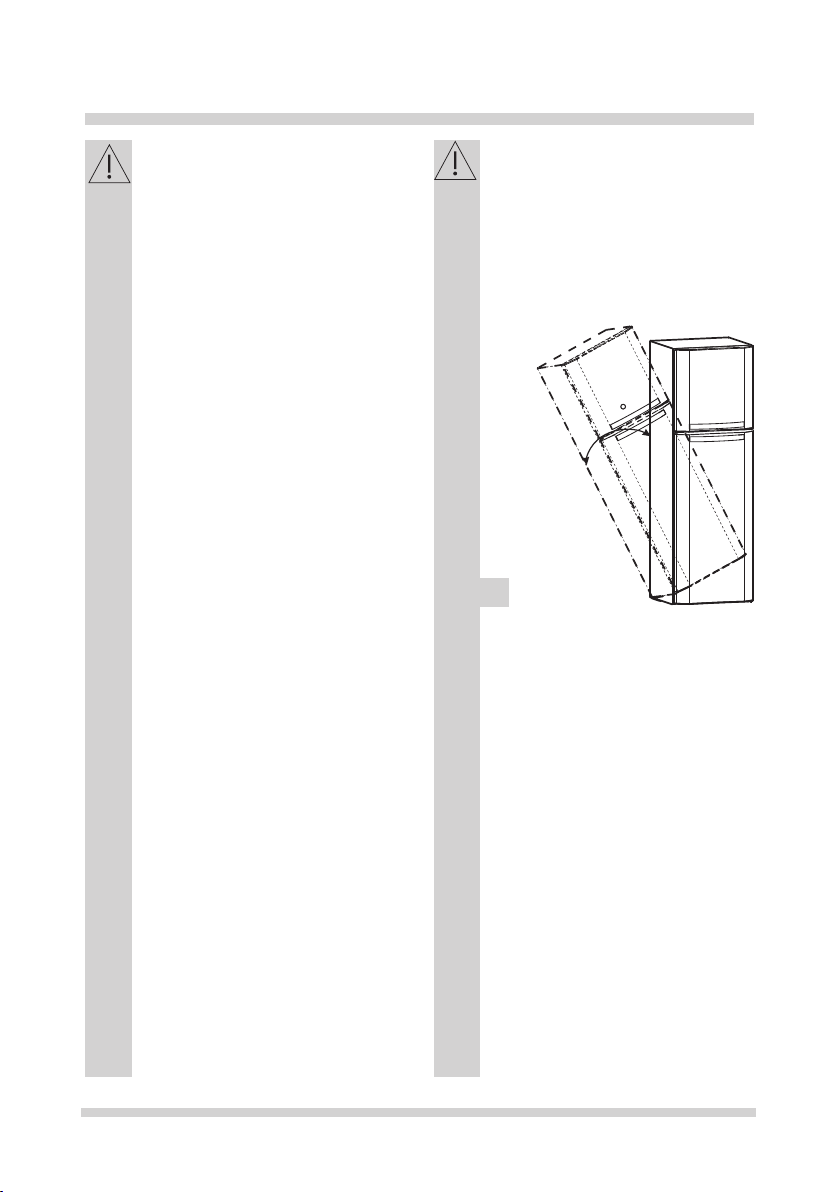

l Chladnička s mrazničkou se nemá

naklánět v úhlu nad 40° od středo­vé osy během přepravy, přenášení
nebo umísťování. Pokud vznikla
taková situace, spotřebič se může
zapnout po uplynutí minimálně 2
hodin od jeho umístění (obr. 1).

1

l Před každou údržbovou činností je

třeba vytáhnout zástrčku ze síťové
zásuvky. Nemá se tahat za kabel,
ale chytat za kostru zástrčky.

l Slyšitelné zvuky jako bublání nebo

praskání jsou způsobeny roztaho­váním a smršťováním součástí v
důsledku teplotních změn.

l S ohledem na bezpečnost se spo-

třebič nemá opravovat svépomocí.
Opravy prováděné osobami, které
nemají požadované kvalifik ace,
mohou vytvořit vážné nebezpečí pro
uživatele spotřebiče.

7

POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI POUŽÍVÁNÍ

lV případě poškození chladicího
okruhu je třeba na několik minut
vyvětrat místnost, ve které se na­chází spotřebič (tato místnost musí
mít alespoň 4 m³ ; pro spotřebič s
izobutanem /R600a).
lVýrobky, i když jen částečně roz­mrazené, nelze znovu zmrazovat.
lNápoje v lahvích a plechovkách,
zejména nápoje sycené oxidem uhli­čitým, se nemají uchovávat v mrazi­cím prostoru mrazničky. Plechovky a
lahve mohou popraskat.

lNemají se dávat do úst zmrazené
výrobky ihned po vyjmutí z mrazni­čky (zmrzliny, kostky ledu, atp.),
jejich nízká teplota může způsobit
bolestivé omrzliny.

lJe třeba dávat pozor, aby nedošlo
k poškození chladicího okruhu, např.
napíchnutí kanálků kondenzátu na
výparníku, zalomení trubek. Vstři­kované chladicí médium je hořlavé.
V případě vniknutí do očí je třeba
vypláchnout je vodou a ihned při­volat lékaře.

8

INSTALACE A PROVOZNÍ PODMÍNKY SPOTŘEBIČE

min 30mm

min 30mm

Instalace před prvním spuštěním

1.Výrobek je třeba rozbalit, odstranit lepicí
pásky zajišťující dveře a vybavení. Even­tuální zbytky lepidla je možno odstranit
jemným čisticím prostředkem.

2. Polystyrénové části obalu se nemají vy­hazovat. V nutném případě opětovného
převozu je třeba chladničku s mrazničkou
zabalit do částí polystyrénu a fólie a také
zajistit lepicí páskou.

3. Vnitřní prostor spotřebiče a také součásti
vybavení je třeba vymýt vlažnou vodou s
přídavkem.

4. Chladničku s mrazničkou je třeba umístit na
rovný, vodorovný a stabilní podklad, do su­ché, větrané místnosti, kde nesvítí slunce, v
povzdálí od tepelných zdrojů takových jako
kuchyň, radiátor ústředního topení, trubka
ústředního topení, rozvod teplé vody atp.

Minimální vzdálenosti od tepelných
zdrojů:

- od elektrických, plynových sporáků
a jiných - 30 mm,

- od plynových nebo uhelných kotlů

- 300 mm,

- od vestavěných trub - 50 mm

5.Vodorovné ustavení spotřebiče je třeba
upravit zašroubováním 2 nastavitelných
předních nožek (obr. 2)

2

6.Za účelem zajištění snadného otevírání

dveří vzdálenost mezi boční stěnou spo­třebiče (ze strany závěsů dveří) a stěnou
místnosti má být:

l 50 mm

7. Je třeba se postarat o vhodnou ventilaci
místnosti a dostatečnou cirkulaci vzdu­chu v prostoru okolo spotřebiče (obr.

3).

Kondenzátor

1220-1470 mm

3

Pokud není možné dodržení výše stanovených
vzdáleností, je třeba použít vhodnou izolační
desku.

Zadní stěna chladničky a zejména
kondenzátor a jiné součásti chladi­cího oběhu se nemohou dotýkat ji­ných součástí, které mohou způsobit
poškození, zvláště (s trubkou CO a
přivádějící vodu).

9

INSTALACE A PROVOZNÍ PODMÍNKY SPOTŘEBIČE

Není přípustná jakákoliv manipulace
se součástmi agregátu. Je třeba
věnovat mimoř ádnou pozornost
tomu, aby nedošlo k poškození
kapilární trubky, která je viditelná
v kompresorovém prostoru. Tato
trubka nemůže být ohýbána, naro­vnávána ani kroucena. Poškození

kapilární trubky uživatelem způso­buje ztrátu nároků vyplývajících ze
záruky (obr. 4).

kapilární
trubka

4

Připojení napájení

lPřed připojením se doporučuje nastavit

knoflík regulátoru teploty do polohy

“0”.

lSpotřebič je třeba připojit k síti střídavého

proudu 230V/ 50Hz správně zapojenou
elektrickou zásuvkou s uzemněním a
jištěnou 10 A pojistkou.

lUze mnění s potřebiče je vyžado váno

právními předpisy. Výrobce se zříká jakéko­liv odpovědnosti z titulu eventuálních škod,
které mohou utrpět osoby nebo předměty v
důsledku nesplnění povinností stanovených
tímto předpisem.

Ne smí se používat sp ojova cí
články, několikanásobné zásuvky
(rozváděče), dvoužilové prodlužo­vací kabely. Pokud je nutné použití
prodlužovacího kabelu, může to
být pouze prodlužovací kabel s
ochranným kolíkem, jednozásu­vkový, který má bezpečnostní

atest VDE/GS.

lPokud bude použit prodlužovací kabel (s

ochranným kolíkem, který má bezpečnost­ní značku), pak jeho zásuvka musí být
umístěna v bezpečné vzdálenosti od dřezů
a nemůže být vystavena na zalití vodou a
různými odpady.

l Údaje jsou uvedené na výkonovém štítku

umístěném dole na vnitřní stěně chladicího
prostoru chladničky.

Odpojení od napájení

lJe třeba zajistit možnost odpojení spotře-

biče od elektrické sítě vytažením zástrčky
nebo vypnutím dvojpólového vypínače (obr.

5).

5

10

ZMĚNA SMĚRU OTEVÍRÁNÍ DVEŘÍ

S

1. Nastavit otočný knoík regulátoru teploty
do polohy ”0”, vytáhnout zástrčku ze síťové
zásuvky.

2. Vyjmout potravinářské výrobky ze spotře­biče.

3. Sejmout 2 záslepky horní lišty dveří mra­zničky (obr. 6).

6

4. Sejmout 2 záslepky ovládacího panelu
(obr. 7).

7

5. Pro linii Trend demontujte boční držáky a
vytáhněte záslepky po protilehlé straně

6. Odšroubovat šrouby horního závěsu a při­tom přidržovat dveře mrazničky (obr. 8).

8. Uvolněte dva šrouby horního závěsu,

obraťte čep závěsu na druhou stranu, přišro­ubujte dva šrouby. (obr. 9).

9

9. Odšroubovat šrouby prostředního závěsu

(obr. 10).

10

10. Vyjmout dveře chladničky zároveň s po-

jistkou z dolního závěsu a odstavit na bezpe­čné místo.

11. Přemístit záslepky prostředního závěsu

na opačnou stranu (obr. 11).

8

7. Vyjmout dveře mrazničky spolu s blokádou
zespodu dveří ze středního závěsu a odsta­vte na bezpečné místo.

11

11

12. Přemístit záslepku a dveřní pojistku chlad­ničky a mrazničky na opačnou stranu.

13. Naklonit chladničku s mrazničkou dozadu
v úhlu 40°, aby byl umožněn přístup k dolnímu
závěsu.

14. Odšroubovat obě nastavitelné nožky.

ZMĚNA SMĚRU OTEVÍRÁNÍ DVEŘÍ

15. Pomocí křížového šroubováku odšroubo­vat 2 šrouby upevňující dolní závěs (obr. 12)..

12

16. Odšroubovat čep dolního závěsu a
přemístit ho na druhou stranu (obr. 13).
Dotáhnout matici. Dotáhnout matici. Pro toto
použijte klíč (č. 10).

13

17. Przykręcić zawias dolny po przeciwnej
stronie lodówki (rys. 14).

22. Přeložte pouzdro s blokádou do sedel na

protilehlé straně.

23. Upevnit dveře chladničky zároveň s

pojistkou na prostřední závěs, přidržováním
dveří chladničky přišroubovat horní závěs
(obr. 16).

16

24. Nasadit záslepky horní lišty dveří
mrazničky (obr. 17). Dodatečná záslepka se
nachází v obálce s dokumenty.

17

25. Nasadit záslepky panelu (obr. 18).

14

18. Zašroubovat obě nastavitelné nožky.

19. Přeložte pouzdro do sedla na protilehlé

straně dveří.

20. Namontovat dveře chladničky zároveň s
pojistkou na dolní závěs.

21. Přidržováním dveří chladničky přišroubo­vat prostřední závěs (obr. 15).

15

12

18

26. Po připevnění dveří věnujte pozornost
na polohu dveří vzhledem ke korpusu. Hrana
dveří by měla být rovnoběžná k hraně korpu­su. Regulaci provádíme na středním závěsu
(s pomocí křížového šroubováku).

27. Pro linii Trend připevněte úchytky na
protilehlé straně. Do otvorů vložte záslepky.

28. Pro linii Elegance nepřekládáme úchytky.

29. Uvést chladničku s mrazničkou do provo-

zu tak, jak je popsáno v příslušných bodech
návodu.

0

OBSLUHA A FUNKCE

0

Ovládací panel

Regulace teploty

Změna nastavení otočného knoíku způsobuje změnu teploty v chladničce s mrazničkou. Možné nastavení
otočného knoíku:

lvypnutý spotřebič – poloha 0;
lprůměrné teploty – nacházejí se mezi polohou a polohou 0;

Nejnižší teplota v chladničce s
mrazničkou (nejchladněji) - max

Nejvyšší teplota v chladničce s
mrazničkou (nejtepleji) - min

Prostory se nemají naplňovat před jejich ochlazením (min. po 4 hod.) provozu
spotřebiče.

Teplota ve vnitřním prostoru chladničky/mrazničky

Z důvodu změny ročního období se nemá měnit nastavení teploty. Zvýšení teploty okolí bude
zjištěno čidlem a kompresor bude automaticky uveden do provozu po delší časové období za
účelem udržení nastavené teploty ve vnitřním prostoru.

Nevelké změny teploty

Nevelké změny teploty jsou normálním jevem a mohou se vyskytovat například během uchovávání
velkého množství čerstvých výrobků v chladničce anebo když dveře zůstaly otevřené po delší dobu.
Toto nebude mít vliv na potravinářské výrobky a teplota se rychle vrátí na úroveň nastavení.

13

OBSLUHA A FUNKCE

Uchovávání potravin v chladničce a mrazničce

Během uchovávání potravin v tomto
spotřebiči postupujte podle níže
uvedených doporučení.

lVýrobky je třeba vkládat na talířcích, v

nádobách nebo zabalené do alobalu.

Rovnoměrně rozložit na plochách po-

lic.

l Je třeba si všimnout, zda se potraviny ne-

dotýkají zadní stěny, pokud ano, tehdy to
může způsobit usazení námrazy nebo na­vlhnutí potravin.

l Do chladničky se nemají vkládat nádo-

by s horkým obsahem.

l Potraviny snadno přijímající cizí pachy, tako-

vé jako máslo, mléko, tvaroh a také takové,
které mají intenzívní vůni např. ryby, uzeni­ny, sýry – je třeba ukládat na police zabale­né do fólie nebo v hermeticky uzavřených
nádobách.

l Uchovávání zeleniny obsahující velké

množství vody způsobuje osazování vodní
páry nad nádobami na zeleninu; toto ne­vadí správnému fungování chladničky.

l Před vložením zeleniny do chladničky je

třeba ji dobře osušit.

l Přílišná vlhkost zkracuje dobu uchovávání

zeleniny, zejména listnaté.

l Zeleninu je třeba uchovávat nemytou. Mytí

odstraňuje přirozenou ochranu a proto je
lépe umýt zeleninu těsně před požitím.

lDoporučuje se vkládání výrobků do přiro-

zené hranice naplnění (viz: obr. 19).

lPřipouští se ukládání výrobků na drátěných

policích mrazničky.

lPřipouští se vysunutí výrobků na polici o

20-30 mm od přirozené hranice naplnění.

Balené výrobky

Drátěná
police

19

Normální hranice naplnění

Zmrazování výrobků

lZmrazovat je možno prakticky všechny

potravinářské výrobky s výjimkou zeleniny
konzumované v syrovém stavu, např. zele­ný salát.

l Ke zmrazování se používají pouze potravi-

nářské výrobky nejvyšší kvality, rozdělené
na porce určené pro jednorázovou spotře­bu.

14
